Как настроить время на вебасто
Процесс эксплуатации автомобилей в регионах с холодным климатом предполагает решение целого комплекса проблем, обусловленных негативным влиянием низких температур. Морозные зимы – лютый враг не только для резины на колесах, стекол и замочных механизмов. Промерзание двигателя в итоге оборачивается износом ответственных деталей. К слову, наиболее высоким нагрузкам силовая установка подвергается в моменты запуска. Немецкий подогреватель «Вебасто» является эффективным средством борьбы с подобными процессами разрушения, а в некоторых версиях также создает комфортные условия микроклимата внутри автомобиля.
Устройство и принцип работы подогревателя
Конструкция ориентируется на обеспечение процессов забора, нагнетания и распределения воздушных потоков по целевому пространству. В устройство входит миниатюрная камера сгорания, теплообменник, циркуляционные и топливные насосы, а также патрубки и широкая управляющая инфраструктура с датчиками.
Инструкция по установке «Вебасто»
Агрегат располагается в моторном отсеке. Выбирать следует точку, в которой конструкция не будет подвержена сильной вибрации, стороннему воздействию горячего воздуха и брызгам технических жидкостей. Рекомендуется устанавливать обогреватель как можно ниже, это улучшит деаэрацию (минимизация завоздушивания контуров) теплообменника и циркуляционного насоса.
Подключение «Вебасто»
Обогреватель вводится в систему топливного снабжения посредством герметичных труб, состояние которых тщательно проверяется перед установкой.
В некоторых конфигурациях установки допускается подключение к отдельному баку с топливом. Использовать можно только емкости с плотными крышками, размещая их не в салоне, а также в подкапотном пространстве. Оптимальный вариант соединения – посредством арматуры самого бака, выходной патрубок которого имеет 90-градусный угол. Если же планируется подключение «Вебасто» на автомобиль с баком, обеспеченным топливным насосом, то в систему должен быть введен и специальный топливозаборник. Он будет взаимодействовать с топливопроводом. Промежуток от днища емкости до заборного устройства обычно составляет порядка 2,5 см. В целях улучшения качества работы подогревателя в контуры снабжения иногда вводятся специальные деаэраторы и фильтры. Их следует подключать перед точками забора топлива.
Установка таймера
Для предпусковых обогревателей данной фирмы используются квадратные и овальные мини-таймеры линейки Thermo Top. Инсталляция устройства осуществляется через специальные отверстия на приборной панели.
Это будет контрольно-измерительный инструмент, входящий в управляющую оснастку системы. При монтаже с помощью комплектных шурупов важно не превышать момент затяжения 0,8 Нм, а также не перелавливать корпус. Поскольку настройка «Вебасто» на рабочий процесс может предполагать облегченный вариант перевода системы по режимам «зима/лето», будет нелишним установить и соответствующий тумблер. С его помощью можно без дополнительных регулировок быстро перевести оборудование на эксплуатацию в качестве системы отопления или вентиляции. Переключатель вводится в электрическую цепь бортового энергоснабжения.
Настройка системы
На таймере предусмотрены основные инструменты, посредством которых задаются рабочие параметры. На миниатюрной панели располагаются кнопки включения, ход назад-вперед, выбор режима и т. д. Базовая настройка «Вебасто» предусматривает работу в следующих позициях:
- Установка текущего времени.
- Указание момента включения. Устанавливается конкретное время запуска с точностью до минуты.
- Продолжительность работы. Временной интервал работы устройства после включения (от 10 до 60 мин).
- Программирование. Задается серия рабочих сеансов по дням недели, суткам и часам.
- Параметры выключения. Устанавливается режим обращения к аппаратуре, в котором возможно незапрограммированное отключение работы – вручную или автоматически.
Значения перечисленных параметров отражаются на дисплее таймера, причем изменение некоторых из них в процессе обогрева будет сопровождаться активизацией соответствующих индикаторов.
Дистанционные средства управления
Таймер является основным интерфейсом для работы с предпусковым обогревателем. Но в качестве опции предусматривается и возможность дистанционного контроля. С помощью радиоустановки с пультом Telestart T 91 можно на расстоянии до 1 км устанавливать режимы и продолжительность работы «Вебасто». Как пользоваться данным инструментом? Достаточно ввести основной радиоблок в электрический интерфейс подогревателя, после чего синхронизировать его с пультом ДУ, обеспеченным индикатором сигнала и батарейками.
Более продвинутые технологически системы также допускают возможность комплексного контроля микроклиматических параметров в салоне.
Еще один вариант удаленного управления – посредством GSM-модуля. Данный канал организуется на базе системы ThermoCall TC и предусматривает еще больше инструментов для контроля и управления. Например, эксплуатация «Вебасто» с GSM может быть настроена на подключение к смартфону. Через специальное приложение владелец мобильного устройства сможет дистанционно включать и отключать отопление, программировать работу установки, выбирать рабочие режимы и т. д.
Советы по эксплуатации
После установки, подключения и настройки следует произвести испытание топливного контура и удалить из трубопровода воздух. Первый запуск «Вебасто» выполняется с небольшим временным интервалом, но достаточным, чтобы можно было проверить состояние системы на герметичность и надежность посадки. При выявлении малейших признаков нарушения работы должно произойти автоматическое отключение.
В дальнейшем оптимальная эксплуатация устройства должна осуществляться вместе со штатной системой отопления. Если установлен климат-контроль, то допускается и совместное применение с данным оборудованием. В целях экономии энергоснабжения специалисты рекомендуют изначально просчитывать точное время работы «Вебасто». Как пользоваться установкой в экономном режиме? Генерацию тепла следует устанавливать на время поездки с той же длительностью. Исключение – ситуации экстремально низких температур на улице и езда в сложных условиях, требующих больших тяговых затрат двигателя.
Меры предосторожности при использовании «Вебасто»
Бывают условия, в которых использование предпусковых подогревателей запрещено правилами безопасности. К ним можно отнести следующие:
- На промышленных объектах, где имеет место выделение горючих частиц и паров.
- Возле складских помещений, в которых содержатся взрывоопасные жидкости и твердые материалы. Например, это касается зернохранилищ, мест хранения древесной и угольной пыли, топлива и т. д.
- В невентилируемых помещениях.
- На автозаправках или в нефтехранилищах.
д.Кроме этого подогреватель «Вебасто» не должен подвергаться стороннему воздействию другого климатического оборудования в процессе хранения. Критическая температура нагрева его конструкции составляет 120 °C. В таком режиме происходит повреждение электротехнической «начинки» и неметаллических компонентов.
Техническое обслуживание устройства
Поскольку обогреватель работает в тесном контакте с техническими жидкостями, требуется его регулярная чистка. К подобным процедурам следует приступать после отключения и самой установки, и зажигания автомобиля. Избавление от нагара и масляной пленки выполняется мягкими абразивами, салфетками и моющей автохимией. При этом изготовитель не рекомендует применять для прочистки сжатый воздух с компрессией и мобильные автомойки. Если используется штатная «Вебасто», то в случае поломок следует сразу обращаться в сервисный центр. В остальных ситуациях можно попробовать устранить неполадку своими руками.
Устранение неисправностей
Наиболее распространенный признак нарушения работоспособности – отсутствие реакции на запуск. Причин этому может быть несколько, но чаще всего они сводятся к неправильному подключению таймера или самого подогревателя. Устраняются подобные неисправности «Вебасто» заменой предохранителя, кабелей энергоснабжения или реле управления. Конкретная причина может быть выявлена компьютерной диагностикой или тестером напряжения.
Если же запуск производится успешно, однако время работы составляет всего несколько минут, то могут иметь место проблемы с конструкцией трубопровода. Неправильная врезка в топливный контур вполне может привести к засасыванию выхлопного газа, что и будет провоцировать прекращение работы устройства. Такого рода неисправности «Вебасто» ликвидируются путем замены или удлинения выхлопной трубы, посредством полного пересмотра точек подключения и выведения воздуха из контуров.
Заключение
Специализированные средства подогрева двигателя и салона автомобиля дают множество преимуществ.
На рынке вспомогательного автомобильного оборудования Вебасто – это система, название которой уже стало именем нарицательным. В качестве аналогии можно рассматривать знаменитый “Ксерокс”, это торговое наименование сейчас воспринимается как синоним любого копировального аппарата.
Webasto – это система предпускового подогрева, благодаря которой удается повысить температуру силовой установки, прогреть автомобильный салон.
Оборудование в значительной степени облегчает запуск, снижает нагрузку на двигатель, удаляет лед и снег с остекления транспортного средства.
Некоторые европейские производители монтируют обогреватель уже в базовой комплектации своих машин, так как его эффективность и практическая польза не вызывают никаких сомнений. Конечно, есть смысл обратить на него внимание и водителям из России.
Конструкция и принцип функционирования
Конструктивно Вебасто представляет собой компактный прибор, вес которого составляет несколько килограммов. Находится он под капотом транспортного средства, система питания соединяется с автомобильной, а охлаждающий контур – с контуром охлаждения силовой установки.
За управление отвечает электронный модуль, подключенный к бортовой автомобильной сети.
Принцип работы устройства можно описать следующим образом:
- Активируется подача топлива из бака к собственным камерам сгорания подогревателя. Это позволяет повысить температуру охлаждающей жидкости, находящейся внутри теплообменника.
- Активируется циркуляционный насос, благодаря которому подогретая жидкость поступает к мотору. Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.
Рабочий процесс можно полностью автоматизировать, чтобы процесс активировался датчиками, реагирующими на понижение температуры окружающего воздуха, или таймером.
В плане потребления топлива система экономична, средний расход составляет 0.5 литра в течение часа. Полный прогрев автомобиля при таком расходе и температуре воздуха в минус 20 градусов занимает всего четверть часа.
Познавательное видео про предпусковые подогреватели, их устройство, работу и функции на примере Webasto:
Варианты использования
Теперь разберемся, как пользоваться Webasto.
Для этого используются следующие технологии:

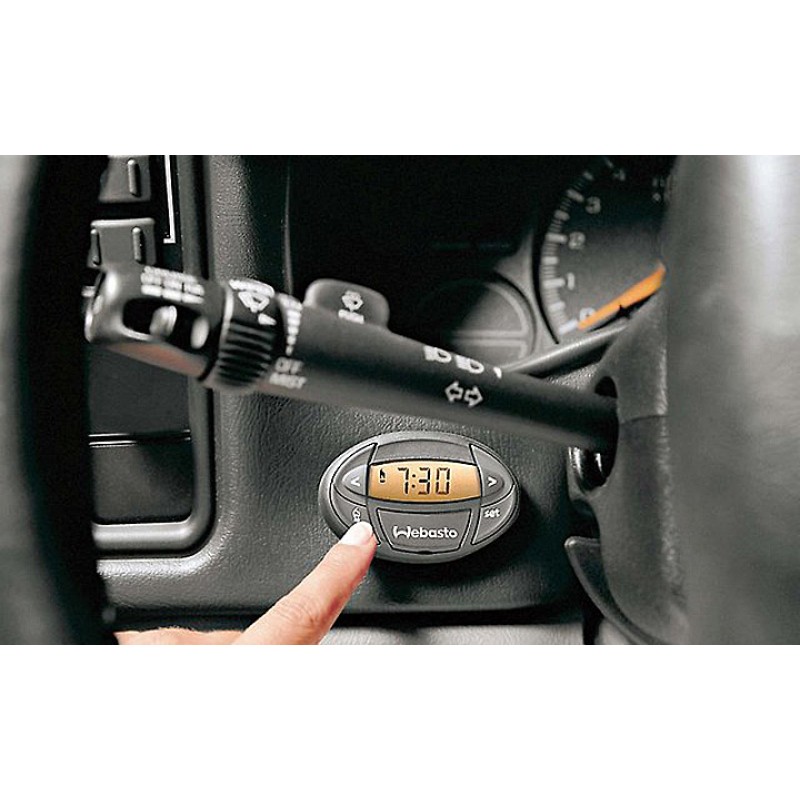

1. Самый экономичный в финансовом плане вариант – управление при помощи таймера.
Стоимость этого модуля минимальна. Его монтируют внутри салона, на передней панели.
Настройка предельно проста, нужно лишь синхронизировать показатели модуля с реальным временем, после чего скорректировать длительность обогрева и периоды запуска. Как правило, интервалы варьируются от 10 минут до часа.
Основное неудобство состоит в том, что параметры нужно постоянно корректировать, ориентируясь на показатели температуры воздуха снаружи. Чем холоднее, тем чаще должна активироваться система.
Посмотрите на видео подробную инструкцию по настройке мини-таймера 1533:

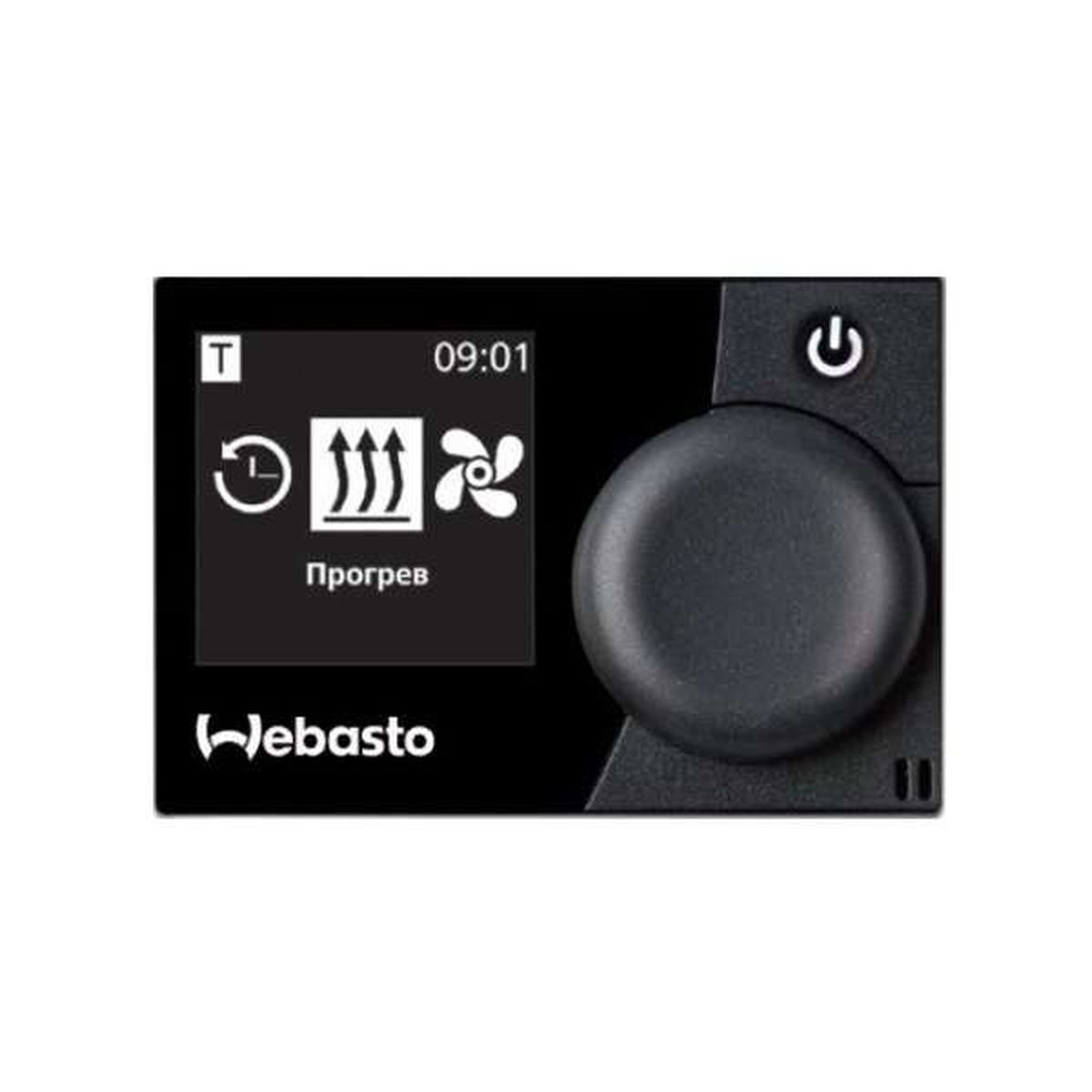

Видео-обзор таймеров Webasto 1533 и MultiControl, плюсы и минусы, а также инструкция по применению:

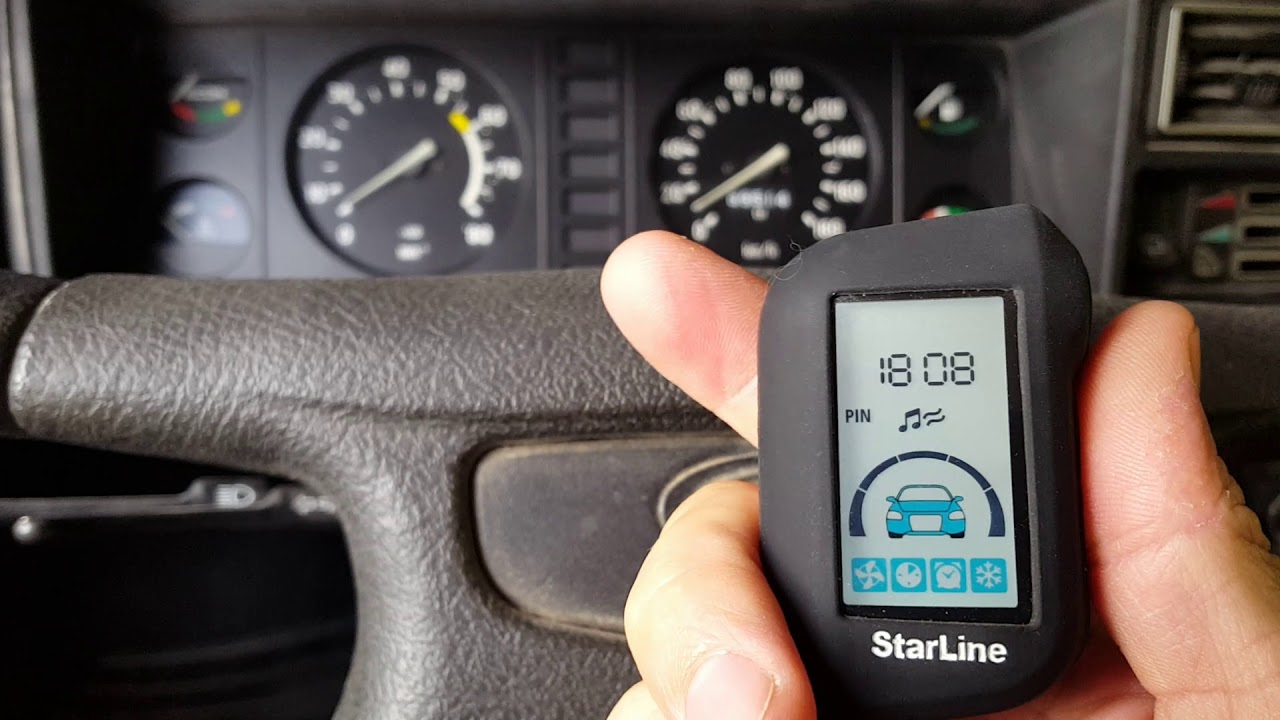

2. Включение Вебасто кнопкой. Схема основывается на использовании дистанционного пульта, внешне напоминающего брелок от сигнализации.
Стоимость выше, в сравнении с таймером, но она компенсируется эксплуатационным удобством.
Средняя дистанция, на который модуль может “поймать” сигнал пульта, составляет километр, чего вполне достаточно для большинства эксплуатационных условий. Расстояние может снижаться из-за наличия физических препятствий между приемником и передатчиком (плотная застройка, толстые стены), а также из-за радиопомех.
Настройки дают возможность владельцу транспортного средства скорректировать временные промежутки, в течение которых пусковые показатели будут поддерживаться. Брелок дистанционного запуска имеет двустороннюю связь с транспортным средством, то есть он подтверждает тот факт, что система ответила на его команду и сработала.
Чтобы настроить пульт, никаких специальных действий проводить не нужно. Он изначально функционирует на необходимой частоте. В использовании пульта никаких сложностей нет, достаточно беречь его от загрязнений и попадания прямых солнечных лучей, чтобы свести к минимуму вероятность повреждения.
Видео-описание управления Вебасто с помощью дистанционного пульта T91 9028761A:
3. Запуск Вебасто с сотового телефона – наиболее дорогой способ (стоимость примерно в полтора раза выше, чем в случае с пультом), но дороговизна компенсируется удобством, радиусом действия без ограничений, устойчивостью к отказам и помехам.
Чтобы реализовать данную технологию, на модуль монтируется блок GSM. Как включить систему? Она реагирует на текстовое сообщение, посылаемое с определенного номера, сохраненного в памяти.
Максимальное количество номеров – 5 штук. Наиболее современный способ – управление посредством специального приложения, установленного на смартфоне. Оно позволяет не просто активировать прогрев, но и поддерживать двустороннюю связь, отслеживать текущее состояние мотора.
Посмотрите видео, как пользоваться приложением Thermo Call от фирмы Вебасто для смартфонов на платформе Андроид:
youtube.com/embed/PnBXnhzs13w?feature=oembed»/>
Интересное видео, как сделать дистанционный запуск Webasto с обычного телефона:
Нюансы эксплуатации
Инструкция по эксплуатации Вебасто обязательна к соблюдению, так как она позволяет избежать множества проблем, связанных с ошибками. Наибольшего внимания заслуживают следующие моменты:
- Запрещается подвергать элементы системы внешним механическим воздействиям, статическому электричеству, контактам с агрессивными химическими веществами, погружать их в жидкость. К негативным последствиям могут привести и включения при высокой внешней температуре и влажности воздуха.
- В целях личной безопасности нельзя активировать систему в закрытом помещении. Несмотря на минимальное потребление топлива, она продуцирует выхлопные газы, так что сохраняется риск удушья.
- Если система активируется с посторонними звуками, ее работа связана с выделением дыма (даже в малых объемах), неприятных запахов, рекомендуется немедленная блокировка путем снятия предохранителя и визит в специализированный сервис.
- Инструкция по применению гласит, что в предпусковой системе обогрева можно использовать исключительно определенный сорт топлива. Аналогичное правило распространяется и на незамерзающую жидкость. Единожды в месяц система активируется при холодной силовой установке, вентилятор устанавливается на минимальную мощность. Время работы в таком режиме – 10 минут.
Такая мера – профилактика, дающая возможность свести к минимуму вероятность поломок в дальнейшем.
- Предельное время работы системы предпускового обогрева – час. Несколько стартов подряд категорически не рекомендуются. Чтобы исключить преждевременный разряд аккумуляторной батареи, следует дать мотору поработать еще несколько минут после отключения системы.
Посмотрите интересное видео, 3 года с Webasto — ответы на некоторые вопросы:
Первый пуск
Нельзя забывать о руководстве при первом старте.
Система имеет два рабочих режима: зимний и летний.
Изначально она стоит на зимнем режиме, обеспечивающем подогрев салона. Летний аналог ориентирован только на вентиляцию.
- Если вы планируете эксплуатировать именно зимний режим, то штатное устройство отопления устанавливается на позицию “тепло”.
- Трехступенчатый вентилятор устанавливается на первом делении, четырехступенчатый – на втором.
Далее система функционирует автоматически, определяя оптимальную эффективность на основе конкретных рабочих показателей. Впрочем, всегда можно внести корректировки и вручную.
К примеру, водитель может отрегулировать интенсивность функционирования основного отопительного модуля вращением ручки термостата. Да, система способна работать автоматически, подстраивая производительность под температурную разницу.
Вращение управляющей ручки в правую сторону позволяет увеличивать интенсивность вручную.
В целях безопасности на панели предусмотрен специальный индикатор, который оповещает водителя о возникновении неисправности.
Смотрите видео, где рассказывается и показывается о функциях и настройках пульта управления системой обогрева двигателя Webasto:
Дизельные силовые установки
Вебасто для дизельного двигателя – это насущная необходимость. Многим водителям машин на солярке знакомы проблемы с запуском, в особенности, если речь идет о регионах с экстремально холодными зимами.
Связано это с тем, что дизель более уязвим для холода, в сравнении с бензиновыми аналогами. В эксплуатационном плане никаких отличий нет, система также отвечает за предварительный прогрев, не дает густеть топливу и техническим жидкостям, циркулирующим в моторе.
Видео по теме, запуск Nissan Safari (TD42) с Webasto в -32°С:
Заключение
Итак, с учетом всего вышесказанного, можно сделать вывод, что Вебасто – это крайне полезная система для автомобилей, эксплуатирующихся в России.
Да, она несколько увеличит топливный расход, но обеспечиваемые ей преимущества в виде сохранения ресурса мотора, максимального эксплуатационного комфорта выглядят куда более значительно.
Введение 😉
Время включения отопления может быть точно настроено в диапазоне от 1 минуты до 24 часов. Предусмотрено программирование 3 вариантов времени включения, из которых активирован может быть только один. Продолжительность включения устанавливается в диапазоне от 10 до 60 минут
При настройке помните о переходе на летнее/зимнее время!
Эксплуатация нагревателя не допускается:
• на заправочных станциях и нефтебазах.
• в местах, где могут образовываться горючие пары или пыль (например, вблизи топливных и угольных складов, складов древесностружечных материалов и зернохранилищ).
• в закрытых помещениях (например, в гараже) даже при использовании таймера или дистанционного запуска.
Часы находятся в режиме настройки пока быстро мигают символы.
Если в течение 5 секунд не была нажата ни одна кнопка, будет сохранено время, которое в данный момент отображается на дисплее. Если кнопку > «Вперед» или «Вперед» или «Вперед» и «Вперед» или «Вперед» или «Вперед» или «Вперед» или «Вперед» или «Вперед» и «Вперед» или Цена вопроса: 0 ₽
| Общие указания | время включения отопителя можно выставить на любое время суток с точностью до 1 мин (от 00.01 до 24.00). возможно установить до трех моментов включения одновременно, но активирован будет из них будет только один. длительность работы отопителя после пуска с таймера возможно выставить в диапазоне от 10 до 60 минут. |
| Программирование таймера 1533 | внесение параметров в память таймера производят в режиме установки. При этом символы на дисплее моргают. Если в течение 5 секунд после перехода в этот режим не будет нажата какая-либо кнопка, то в памяти сохраняется значение, показанное на дисплее в данное время. Если нажимать на кнопку «<» или «>» больше 2 секунд, активируется режим быстрого изменения. |
| Включение отопителя | Вручную: путем нажатия на кнопку непосредственного включения (O). На дисплее выводится символ работы в режиме отопления (O) и оставшееся время работы (гаснет через 10 сек.) Автоматически: путем предварительной установки момента включения. На дисплей выводится номер программы и символ работы в режиме отопления или вентиляции. |
| Выключение отопителя | Вручную: путем нажатия на кнопку непосредственного включения ( O ) Автоматическое выключение: по окончании времени автоматической работы. Подсветка дисплея гаснет. |
| Установка текущего времени | Эта установка производится только при неработающем отопителе! Нажать и удерживать кнопку «SET», дополнительно нажать «<» или «>». На дисплей выводится текущее время, его символ мигает. Установить текущее время, нажимая кнопки «<» и «>».  Установленное время сохраняется в памяти после нажатия кнопки «SET» или — без нажатия каких-либо кнопок — после выключения подсветки дисплея. ВНИМАНИЕ! Не забывайте переводить таймер на летнее и зимнее время. |
| Вывод времени | Нажать на кнопку «<» или «>». Если отопитель работает, при этом выводится оставшееся время работы. |
| Установка режимов (отопление/вентиляция) | Возможна не у всех модификаций отопителя! Нажать кнопку «SET». Нажать еще раз и удерживать: на дисплее выводится значок текущего режима — отопления или вентиляции. Выбрать нужный режим, нажимая кнопки «<» и «>», не отпуская кнопку «SET». |
| Установка момента включения | Нажать на кнопку «SET«. В течение следующих 10 сек. нажать на кнопку «<» или «>»; нажимая их, установить нужный момент включения. Переход от программы к программе при программировании производится путем нажатия на кнопку «SET» в течение 10 сек.  Заводская установка программ: «1» — 06:00, «2» — 16:00, «3» — 22:00 Заводская установка каждой программы стирается при изменении момента включения, сохраненного в соответствующей программе. Все заводские установки восстанавливаются при отключении таймера от бортовой сети и его последующем подключении. |
| Стирание программ | Коротко нажать на кнопку «SET» |
| Выбор программ | Нажать на кнопку «SET» в течение 10 сек., пока на дисплее не покажется нужный номер программы: при этом на дисплее мигают соответствующие момент включения и режим работы. |
| Установка продолжительности работы | Нажать и удерживать кнопку «SET», дополнительно нажать «<» или «>». На дисплей выводится текущее время, его символ мигает. Снова нажать и удерживать «SET», дополнительно нажать «<» или «>». На дисплей выводится продолжительность и режим работы, сохраненные в соответствующей программе. Нажимая кнопки «<» и «>», установить нужную продолжительность работы.  Установленное время сохраняется в памяти после нажатия кнопки «SET» или — без нажатия каких-либо кнопок — после выключения подсветки дисплея. |
| Изменение оставшегося времени | Во время работы отопителя время, в течение которого он будет продолжать работу, можно изменить в диапазоне от 10 до 60 минут, нажимая кнопки «<» и «>» |
Как настроить время на webasto
На рынке вспомогательного автомобильного оборудования Вебасто – это система, название которой уже стало именем нарицательным. В качестве аналогии можно рассматривать знаменитый “Ксерокс”, это торговое наименование сейчас воспринимается как синоним любого копировального аппарата.
Webasto – это система предпускового подогрева, благодаря которой удается повысить температуру силовой установки, прогреть автомобильный салон. Оборудование в значительной степени облегчает запуск, снижает нагрузку на двигатель, удаляет лед и снег с остекления транспортного средства.
Некоторые европейские производители монтируют обогреватель уже в базовой комплектации своих машин, так как его эффективность и практическая польза не вызывают никаких сомнений. Конечно, есть смысл обратить на него внимание и водителям из России.
Конструкция и принцип функционирования
Конструктивно Вебасто представляет собой компактный прибор, вес которого составляет несколько килограммов. Находится он под капотом транспортного средства, система питания соединяется с автомобильной, а охлаждающий контур – с контуром охлаждения силовой установки.
За управление отвечает электронный модуль, подключенный к бортовой автомобильной сети.
Принцип работы устройства можно описать следующим образом:
- Активируется подача топлива из бака к собственным камерам сгорания подогревателя. Это позволяет повысить температуру охлаждающей жидкости, находящейся внутри теплообменника.
- Активируется циркуляционный насос, благодаря которому подогретая жидкость поступает к мотору. Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.
Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.Рабочий процесс можно полностью автоматизировать, чтобы процесс активировался датчиками, реагирующими на понижение температуры окружающего воздуха, или таймером.
В плане потребления топлива система экономична, средний расход составляет 0.5 литра в течение часа. Полный прогрев автомобиля при таком расходе и температуре воздуха в минус 20 градусов занимает всего четверть часа.
Познавательное видео про предпусковые подогреватели, их устройство, работу и функции на примере Webasto:
Варианты использования
Теперь разберемся, как пользоваться Webasto.
Для этого используются следующие технологии:
1. Самый экономичный в финансовом плане вариант – управление при помощи таймера. Стоимость этого модуля минимальна. Его монтируют внутри салона, на передней панели.
Настройка предельно проста, нужно лишь синхронизировать показатели модуля с реальным временем, после чего скорректировать длительность обогрева и периоды запуска. Как правило, интервалы варьируются от 10 минут до часа.
Основное неудобство состоит в том, что параметры нужно постоянно корректировать, ориентируясь на показатели температуры воздуха снаружи. Чем холоднее, тем чаще должна активироваться система.
Посмотрите на видео подробную инструкцию по настройке мини-таймера 1533:
Видео-обзор таймеров Webasto 1533 и MultiControl, плюсы и минусы, а также инструкция по применению:
2. Включение Вебасто кнопкой. Схема основывается на использовании дистанционного пульта, внешне напоминающего брелок от сигнализации. Стоимость выше, в сравнении с таймером, но она компенсируется эксплуатационным удобством.
Средняя дистанция, на который модуль может “поймать” сигнал пульта, составляет километр, чего вполне достаточно для большинства эксплуатационных условий. Расстояние может снижаться из-за наличия физических препятствий между приемником и передатчиком (плотная застройка, толстые стены), а также из-за радиопомех.
Настройки дают возможность владельцу транспортного средства скорректировать временные промежутки, в течение которых пусковые показатели будут поддерживаться. Брелок дистанционного запуска имеет двустороннюю связь с транспортным средством, то есть он подтверждает тот факт, что система ответила на его команду и сработала.
Чтобы настроить пульт, никаких специальных действий проводить не нужно. Он изначально функционирует на необходимой частоте. В использовании пульта никаких сложностей нет, достаточно беречь его от загрязнений и попадания прямых солнечных лучей, чтобы свести к минимуму вероятность повреждения.
Видео-описание управления Вебасто с помощью дистанционного пульта T91 9028761A:
youtube.com/embed/1EESxNNWJ5o?feature=oembed»/>
3. Запуск Вебасто с сотового телефона – наиболее дорогой способ (стоимость примерно в полтора раза выше, чем в случае с пультом), но дороговизна компенсируется удобством, радиусом действия без ограничений, устойчивостью к отказам и помехам.
Чтобы реализовать данную технологию, на модуль монтируется блок GSM. Как включить систему? Она реагирует на текстовое сообщение, посылаемое с определенного номера, сохраненного в памяти.
Максимальное количество номеров – 5 штук. Наиболее современный способ – управление посредством специального приложения, установленного на смартфоне. Оно позволяет не просто активировать прогрев, но и поддерживать двустороннюю связь, отслеживать текущее состояние мотора.
Посмотрите видео, как пользоваться приложением Thermo Call от фирмы Вебасто для смартфонов на платформе Андроид:
Интересное видео, как сделать дистанционный запуск Webasto с обычного телефона:
youtube.com/embed/u4wMiXQI6X0?feature=oembed»/>
Нюансы эксплуатации
Инструкция по эксплуатации Вебасто обязательна к соблюдению, так как она позволяет избежать множества проблем, связанных с ошибками. Наибольшего внимания заслуживают следующие моменты:
- Запрещается подвергать элементы системы внешним механическим воздействиям, статическому электричеству, контактам с агрессивными химическими веществами, погружать их в жидкость. К негативным последствиям могут привести и включения при высокой внешней температуре и влажности воздуха.
- В целях личной безопасности нельзя активировать систему в закрытом помещении. Несмотря на минимальное потребление топлива, она продуцирует выхлопные газы, так что сохраняется риск удушья.
- Если система активируется с посторонними звуками, ее работа связана с выделением дыма (даже в малых объемах), неприятных запахов, рекомендуется немедленная блокировка путем снятия предохранителя и визит в специализированный сервис.
- Инструкция по применению гласит, что в предпусковой системе обогрева можно использовать исключительно определенный сорт топлива. Аналогичное правило распространяется и на незамерзающую жидкость. Единожды в месяц система активируется при холодной силовой установке, вентилятор устанавливается на минимальную мощность. Время работы в таком режиме – 10 минут.
Такая мера – профилактика, дающая возможность свести к минимуму вероятность поломок в дальнейшем.
- Предельное время работы системы предпускового обогрева – час. Несколько стартов подряд категорически не рекомендуются. Чтобы исключить преждевременный разряд аккумуляторной батареи, следует дать мотору поработать еще несколько минут после отключения системы.
Посмотрите интересное видео, 3 года с Webasto — ответы на некоторые вопросы:
Первый пуск
Нельзя забывать о руководстве при первом старте.
Система имеет два рабочих режима: зимний и летний.
Изначально она стоит на зимнем режиме, обеспечивающем подогрев салона. Летний аналог ориентирован только на вентиляцию.
- Если вы планируете эксплуатировать именно зимний режим, то штатное устройство отопления устанавливается на позицию “тепло”.
- Трехступенчатый вентилятор устанавливается на первом делении, четырехступенчатый – на втором.
Далее система функционирует автоматически, определяя оптимальную эффективность на основе конкретных рабочих показателей. Впрочем, всегда можно внести корректировки и вручную.
К примеру, водитель может отрегулировать интенсивность функционирования основного отопительного модуля вращением ручки термостата. Да, система способна работать автоматически, подстраивая производительность под температурную разницу.
Вращение управляющей ручки в правую сторону позволяет увеличивать интенсивность вручную.
В целях безопасности на панели предусмотрен специальный индикатор, который оповещает водителя о возникновении неисправности.
Смотрите видео, где рассказывается и показывается о функциях и настройках пульта управления системой обогрева двигателя Webasto:
Дизельные силовые установки
Вебасто для дизельного двигателя – это насущная необходимость. Многим водителям машин на солярке знакомы проблемы с запуском, в особенности, если речь идет о регионах с экстремально холодными зимами.
Связано это с тем, что дизель более уязвим для холода, в сравнении с бензиновыми аналогами. В эксплуатационном плане никаких отличий нет, система также отвечает за предварительный прогрев, не дает густеть топливу и техническим жидкостям, циркулирующим в моторе.
Видео по теме, запуск Nissan Safari (TD42) с Webasto в -32°С:
Заключение
Итак, с учетом всего вышесказанного, можно сделать вывод, что Вебасто – это крайне полезная система для автомобилей, эксплуатирующихся в России.
Да, она несколько увеличит топливный расход, но обеспечиваемые ей преимущества в виде сохранения ресурса мотора, максимального эксплуатационного комфорта выглядят куда более значительно.
Введение 😉
Время включения отопления может быть точно настроено в диапазоне от 1 минуты до 24 часов. Предусмотрено программирование 3 вариантов времени включения, из которых активирован может быть только один. Продолжительность включения устанавливается в диапазоне от 10 до 60 минут
При настройке помните о переходе на летнее/зимнее время!
Эксплуатация нагревателя не допускается:
• на заправочных станциях и нефтебазах.
• в местах, где могут образовываться горючие пары или пыль (например, вблизи топливных и угольных складов, складов древесностружечных материалов и зернохранилищ).
• в закрытых помещениях (например, в гараже) даже при использовании таймера или дистанционного запуска.
Часы находятся в режиме настройки пока быстро мигают символы.
Если в течение 5 секунд не была нажата ни одна кнопка, будет сохранено время, которое в данный момент отображается на дисплее. Если кнопку > «Вперед» или «Вперед» или «Вперед» и «Вперед» или «Вперед» или «Вперед» или «Вперед» или «Вперед» или «Вперед» и «Вперед» или Цена вопроса: 0 ₽
Инструкция по настройке салонного мини-таймера Webasto 1533.
..Руководство по эксплуатации. предпусковые жидкостные подогреватели-отопители серии Thermo Top с таймером 1533
время включения отопителя можно выставить на любое время суток с точностью до 1 мин (от 00.01 до 24.00). возможно установить до трех моментов включения одновременно, но активирован будет из них будет только один.
длительность работы отопителя после пуска с таймера возможно выставить в диапазоне от 10 до 60 минут.
внесение параметров в память таймера производят в режиме установки. При этом символы на дисплее моргают. Если в течение 5 секунд после перехода в этот режим не будет нажата какая-либо кнопка, то в памяти сохраняется значение, показанное на дисплее в данное время.
Если нажимать на кнопку » » больше 2 секунд, активируется режим быстрого изменения.
Вручную: путем нажатия на кнопку непосредственного включения (O). На дисплее выводится символ работы в режиме отопления (O) и оставшееся время работы (гаснет через 10 сек.)
Автоматически: путем предварительной установки момента включения. На дисплей выводится номер программы и символ работы в режиме отопления или вентиляции.
Вручную: путем нажатия на кнопку непосредственного включения ( O )
Автоматическое выключение: по окончании времени автоматической работы. Подсветка дисплея гаснет.
Установка текущего времени
Эта установка производится только при неработающем отопителе!
Нажать и удерживать кнопку «SET», дополнительно нажать » «.
На дисплей выводится текущее время, его символ мигает.
Установить текущее время, нажимая кнопки » «.
Установленное время сохраняется в памяти после нажатия кнопки «SET» или — без нажатия каких-либо кнопок — после выключения подсветки дисплея.
ВНИМАНИЕ! Не забывайте переводить таймер на летнее и зимнее время.
Нажать на кнопку » «.
Если отопитель работает, при этом выводится оставшееся время работы.
Установка режимов (отопление/вентиляция)
Возможна не у всех модификаций отопителя!
Нажать кнопку «SET». Нажать еще раз и удерживать: на дисплее выводится значок текущего режима — отопления или вентиляции.
Выбрать нужный режим, нажимая кнопки » «, не отпуская кнопку «SET».
Установка момента включения
Нажать на кнопку «SET». В течение следующих 10 сек. нажать на кнопку » «; нажимая их, установить нужный момент включения.
Переход от программы к программе при программировании производится путем нажатия на кнопку «SET» в течение 10 сек.
Заводская установка программ: «1» — 06:00, «2» — 16:00, «3» — 22:00
Заводская установка каждой программы стирается при изменении момента включения, сохраненного в соответствующей программе. Все заводские установки восстанавливаются при отключении таймера от бортовой сети и его последующем подключении.
Коротко нажать на кнопку «SET»
Нажать на кнопку «SET» в течение 10 сек., пока на дисплее не покажется нужный номер программы: при этом на дисплее мигают соответствующие момент включения и режим работы.
Установка продолжительности работы
Нажать и удерживать кнопку «SET», дополнительно нажать » «.
На дисплей выводится текущее время, его символ мигает.
Снова нажать и удерживать «SET», дополнительно нажать » «.
На дисплей выводится продолжительность и режим работы, сохраненные в соответствующей программе.
Нажимая кнопки » «, установить нужную продолжительность работы.
Установленное время сохраняется в памяти после нажатия кнопки «SET» или — без нажатия каких-либо кнопок — после выключения подсветки дисплея.
Изменение оставшегося времени
Во время работы отопителя время, в течение которого он будет продолжать работу, можно изменить в диапазоне от 10 до 60 минут, нажимая кнопки » «
Меры при неисправностях отопителя
При появлении неисправности срабатывает электронная блокировка: индикации на дисплее нет.
В этом случае нужно проверить предохранители и штекерные разъемы отопителя и устранить найденные дефекты.
Затем разблокировать отопитель следующим образом: не включая его, вынуть предохранитель на его кабельном жгуте ( у Thermo Top и Thermo Top T — синий на 15 A, у Thermo Top C и E — желтый на 20 A ), через 3 сек вставить, включить отопитель с таймера или телестарта, снова вынуть предохранить и через 3 сек вставить его.
После установки предохранителя отопитель должен включиться. Если этого не произойдет, то нужно обратиться в сервис.
| | Инструкция по эксплуатации | Просмотр |
| | Инструкция по установке ПО блока сигнализации O3 (серийный номер AX3W. ..) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации O3 (серийный номер AX3W…) | Просмотр |
| | Инструкция по установке ПО блока сигнализации N6 (серийный номер AX3W…) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации N6 (серийный номер AX3W. ..) | Просмотр |
| | Инструкция по установке ПО блока сигнализации N2 (серийный номер AX3W…) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации N2 (серийный номер AX3W…) | Просмотр |
| | Инструкция по установке ПО блока сигнализации M2 (серийный номер AX3W. ..) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации M2 (серийный номер AX3W…) | Просмотр |
| | Инструкция по установке ПО блока сигнализации L7 (серийный номер AX3W…) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации L7 (серийный номер AX3W. ..) | Просмотр |
| | Инструкция по установке ПО блока сигнализации L7 (первая версия платы блока, серийный номер AX3W…) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации L7 (первая версия платы блока, серийный номер AX3W. ..) | Просмотр |
| | Инструкция по установке ПО блока сигнализации L7 (серийный номер A93W…) | Просмотр |
| | Инструкция по установке ПО блока сигнализации L5 (серийный номер AX3W…) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации L5 (серийный номер AX3W. ..) | Просмотр |
| | Инструкция по установке ПО блока сигнализации L2 (серийный номер A93W…) | Просмотр |
| | Инструкция по установке ПО блока сигнализации К9 (серийный номер A93W…) | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации К9 (серийный номер A93W. ..) | Просмотр |
| | Инструкция по установке ПО блока сигнализации L7 и выше | Просмотр |
| | Инструкция по эксплуатации ПО блока сигнализации L7 и выше | Просмотр |
Управление предпусковыми подогревателями Вебасто: таймеры, пульты, GSM-системы
Управление для Вебасто: таймеры, пульты, GSM-системы
При установке предпусковых подогревателей, воздушных отопителей, а также при доработке штатных догревателей встает вопрос выбора органа управления.
На данной странице представлены практически все органы управления, которые могут управлять жидкостными предпусковыми подогревателями, штатными жидкостными догревателями, а также воздушными отопителями.
К органам управления предпусковых подогревателей, воздушных отопителей можно отнести следующие:
- • Кнопка включения/выключения;
- • Таймер для Вебасто;
- • Пульт дистанционного управления;
- • GSM-управление.
Каждый из перечисленных органов управления отличается своими особенностями, имеет индивидуальное предназначение и набор функций. Для того, чтобы понять что подойдет именно вам, следует рассмотреть и сравнить все системы управления более детально.
Кнопка для Вебасто (Webasto)
Самими простыми, надежными в эксплуатации являются кнопка (переключатель) для предпусковых подогревателей Вебасто. Регулируют температуру от +5 до +35 гр. по Цельсии, а также включают/выключают отопитель.
Преимущества таких кнопок:
- • Низкая цена;
- • Высокая надежность;
- • Простота в использовании;
- • Удобно в том случае, когда авто находится в шаговой доступности.
Недостатки кнопок для Вебасто:
- • Отсутствие настроек и опций для наибольшего удобства при использовании.
Таймер для автономных отопителей Вебасто (Webasto)
Таймер для Вебасто предназначен решать задачи связанные с преодичность включения, выключения и систематизации работы предпускового отопителя Webasto. Для того, чтобы облегчить задачу владельцу автоболиля и осободить его от мыслей когда включить либо выключить отопитель, таймер подходит как ничто другое.
Комби таймеры имеют более расширенные настройки по сравнению с кнопкой, возможность программировать по нужным параметрам, в том числе запрограммировать момент запуска, или продолжительность работы. Также для управления воздушными отопителями подходит пульт ДУ Webasto Telestart T91.
Преимущества таймера:
- • Возможность настройки времени включения / выключения Вебасто;
- • Прекрасно подойдет для людей со строгим, стабильным графиком;
- • Относительно низкая стоимость;
- • Возможность устанавливать до трёх временных интервалов в сутки, а так же продолжительность работы.
Недостатки таймера для Webasto:
- • Отсутствие возможности дистанционного управления для большего комфорта при эксплуатации.
Пульт дистанционного управления Вебасто (Webasto)
С пульта можно дистанционно запустить Вебасто, регулировать продолжительность работы, а также отключить предпусковой подогреватель и изменить время включения. На пульте имеется светодиод, который сигнализирует о запуске (работе Вебасто.) У пульта есть один небольшой недостаток — ограниченная дальность. Дальность действия пульта для Вебасто — 1000 метров.
Преимущества пульта для Webasto:
- • Возможность дистанционной настройки времени включения / выключения Вебасто до 1000 метров;
- • Пульт отображает включен или выключен предпусковой подогреватель;
- • Идеально подходит для тех у кого автомобиль базируетя около дома, либо в радиусе до километра;
Недостатки пульта дистанционного управления:
- • Ограничение по дальности действия.
GSM-управление Вебасто (Webasto)
Если машина паркуется далеко от дома, тогда рекомендуется установить GSM-систему. GSM-системы есть оригинальные Вебастовские, а также неоригинальные, отечественного производства. Современные разработки информационных технологий позволяют запустить Вебасто с помощью звонка, SMS-сообщения, или с мобильного приложения. Есть приложения для операционной системы Андроид и IOS. Стоит отметитить, что именно такое управление отличается рядом преимуществ относительно других гаджетов управления.
Преимущества GSM-управления:
- • Удобный и понятный интерфейс;
- • Огромное количество опций и настроек;
- • Управление на больших расстояниях;
- • Высокая надежность.
Недостатки GSM-управления:
- • Всегда необходим интернет;
Исходя из вышеперечисленного разнообразия систем управления предпусковыми подогревателями Вебасто вы можете остановиться на наиболее подходящем варианте предварительно оценив и взвесив преимущества и недостатки каждого из них.
Специалисты нашей компании помогут определиться с выбором, дать наиболее развернутую консультацию по ассортименту и стоимости управления предпусковых отопительных систем.
Общие указания | Момент включения отопителя может быть точно установлен на любое время суток от 00.01 до 24.00 в любой из ближайших 7дней. Можно установить до 3 моментов включения, но активирован из них будет лишь 1. При нажатии на кнопку непосредственного включения () отопитель работает непрерывно, пока эта кнопка не будет нажата снова. Стандартный таймер имеет функцию будильника. При включённом зажигании таймер показывает текущее время и день недели. Если отопитель включён, дисплей и кнопки подсвечиваются. После подключения тока к ненастроенному таймеру на дисплее мигают все символы (нужно установить время дня и день недели). |
Настройка таймера | Значения всех мигающих символов могут изменяться путём нажатия кнопок < и >. <или> нажимать дольше 2 сек., активируется «быстрый ход» изменения. |
Включение отопителя | Вручную: путём нажатия на кнопку непосредственного включения (). Автоматически: путём предварительной установки момента включения. |
Выключение отопителя | Вручную: путём нажатия на кнопку непосредственного включения (). Автоматическое выключение: по окончании установленной на таймере длительности работы или (в режиме непрерывной работы) путём установки оставшегося времени работы. |
Установка текущего времени / дня недели | Нажимать на кнопку в течение 2 сек. Когда значение времени на дисплее начнёт мигать, установить нужное значение при помощи кнопок <и>. После этого начнёт мигать обозначение дня недели – установить нужный день недели. |
Вывод текущего времени | При включённом зажигании: выведено на экран. |
Установка момента включения | Нажать на кнопку «Р«. Когда номер программы на дисплее начнёт мигать, установить время начала отопления при помощи кнопок <и>. После этого начнёт мигать обозначение дня недели: установить нужный день. Затем нажать на кнопку «Р» (происходит переход к программе 2, при ещё одном нажатии кнопки «Р» — к программе 3, при третьем — в режим текущего времени). |
Вывод / стирание программ | Нажимать на кнопку Р, пока на дисплее не появится нужный номер программы. Для стирания этой программы многократно нажимать на кнопку «Р», пока на дисплее не будет высвечиваться текущее время, но без номера программы. |
Установка длительности работы | При выключенном отопителе нажимать на кнопку < в течение 3 сек. Когда начнёт мигать значение длительности работы, установить кнопкой < или >нужное значение (от 10 до 120 мин. |
Установка остаточного времени | Остаточное время — время, в течение которого отопитель продолжает работать. Оно может быть изменено только при работающем отопителе и выключенном зажигании в диапазоне от 1 до 120 мин. путём нажатия кнопки <или>. |
Установка будильника (только для ид № 88204 и 88195) | Программируется только время срабатывания, но не день недели. Нажимать многократно на кнопку «Р «, пока на дисплее не появится символ колокольчика «». Кнопками < и > установить нужное время. Будильник выключается через 5мин. или при нажатии любой кнопки. |
Вывод/стирание времени вкл. будильника | Многократно нажимать накнопку» Р «, пока на дисплее не появится символ колокольчика «» – на дисплей будет выведено время срабатывания будильника. Чтобы с теретьего, нужно нажимать на кнопку «Р«, пока символ колокольчика «» не исчезнет с дисплея. |
Установка температуры | Диапазон регулирования от +5 до+35 С. Только для таймеров (ид № 88205 и 88206) при совместном использовании с воздушными отопителями. |
Индикация температуры на дисплее | Для вывода температуры следует нажать дважды на кнопку «». Данная функция совместима с таймерами ид № 88204, 88195, 88206, 88205 (при использовании термодатчика ид № 66052). |
Если в течение 5 сек. не нажать на кнопку снова, высвечиваемое при этом на дисплее время вводится в память. Если на кнопку
При выключенном зажигании: нажать на кнопку .
).
Инструкция к Минитаймеру Webasto 1533
ОБЩЕЕВремя включения отопления может быть точно настроено в диапазоне от 1 минуты до 24 часов. Предусмотрено программирование 3 вариантов времени включения, из которых активирован может быть только один. Продолжительность включения устанавливается в диапазоне от 10 до 60 минут
УКАЗАНИЕ:
При настройке помните о переходе на летнее/зимнее время!
Эксплуатация нагревателя не допускается:
• на заправочных станциях и нефтебазах.
• в местах, где могут образовываться горючие пары или пыль (например, вблизи топливных и угольных складов, складов древесностружечных материалов и зернохранилищ).
• в закрытых помещениях (например, в гараже) даже при использовании таймера или дистанционного запуска.
ИСПОЛЬЗОВАНИЕ
Часы находятся в режиме настройки пока быстро мигают символы. Если в течение 5 секунд не была нажата ни одна кнопка, будет сохранено время, которое в данный момент отображается на дисплее. Если кнопку > «Вперед» или < «Назад» удерживать больше 2 секунд в нажатом положении, активируется ускоренный режим.
ВКЛЮЧЕНИЕ
вручную: нажмите кнопку «Немедленный нагрев«.
На дисплее появится продолжительность включения и символ режима отопления (символ пламени).
Отображение продолжительности включения прекратится через 10 секунд.
автоматически: при наступлении запрограммированного времени начала отопления или вентиляции.
На дисплее появится номер программы и символ отопительного (символ пламени) или вентиляционного режима (символ вентиляции).
ВЫКЛЮЧЕНИЕ
вручную: нажмите кнопку «Немедленный нагрев«.
автоматически: в соответствии с запрограммированным ограничением продолжительности работы.
По окончании продолжительности включения поле индикации потухнет.
НАСТРОЙКА ВРЕМЕНИ ДНЯ
Эта функция не доступна при активном режиме отопления или вентиляции!
Удерживайте в нажатом положении кнопку set. Кроме того, нажимайте кнопку > «Вперед» или < «Назад» . Снова отпустите кнопку set.
Будет выведено текущее время, и начнет мигать соответствующий символ.
Для настройки времени служат кнопки > «Вперед» и < «Назад». Настроенное время сохраняется после того, как погаснет экран или нажата кнопка set.
СЧИТЫВАНИЕ ВРЕМЕНИ ДНЯ
Нажимайте кнопку > «Вперед» или < «Назад».
При активном режиме отопления или вентиляции отображается оставшееся время.
СМЕНА РЕЖИМА
Нажмите кнопку set.
Нажмите еще раз кнопку setи удерживайте ее в нажатом положении. Будет отображен режим, выбранный последним (отоплениеили вентиляция).
Кнопками > «Вперед» или < «Назад» можно переключаться между режимами отопления и вентиляции.
УКАЗАНИЕ:
Смена режима возможна только на определенных моделях отопительных приборов.
ПРОГРАММИРОВАНИЕ НАЧАЛА ОТОПЛЕНИЯ ИЛИ ВЕНТИЛЯЦИИ
Нажмите кнопку set.
В течение 10 секунд нажимайте клавишу > «Вперед» или < «Назад», пока на дисплее не появится необходимое время начала отопления или вентиляции.
Если необходим другой номер программы, в течение 10 секунд нажмите кнопку set.
Заводские настройки: Настроенное время 1: 6 часов Настроенное время 2: 16 часов Настроенное время 3: 22 часа
УКАЗАНИЕ:
После ввода новых значений заводские настройки будут потеряны. Настройки времени хранятся до внесения следующих изменений. В случае отсоединения часов от внутренней сети (например, после снятия батареи) будут восстановлены заводские настройки.
ДЕАКТИВАЦИЯ НАСТРОЕК ВРЕМЕНИ
Коротко нажмите кнопку set.
ВЫБОР И АКТИВАЦИЯ НАСТРОЕННОГО ВРЕМЕНИ
В течение 10 секунд нажмите кнопку setпока, не появится номер программы с необходимыми настройками времени. Выбранное время активируется приблизительно через 10 секунд автоматически, без нажатия других кнопок.
Для контроля: активный режим (отопление или вентиляция)и номер программы мигают до момента начала работы прибора.
При активации временных настроек соблюдайте указания по технике безопасности для системы отопления (см. Руководство по эксплуатации системы отопления).
УКАЗАНИЕ:
Система отопления будет запущена в соответствии с активированными временными настройками, как во время стоянки, так и во время движения.
НАСТРОЙКА ПРОДОЛЖИТЕЛЬНОСТИ ВКЛЮЧЕНИЯ
Нажмите и удерживайте в нажатом положении кнопку set. Не отпуская кнопку set коротко нажмите кнопку > «Вперед» или < «Назад» , затем отпустите обе кнопки. Замигает символ часов и высветится установленное время.
Нажмите еще раз и удерживайте в нажатом положении кнопку set. Не отпуская кнопку set коротко нажмите кнопку > «Вперед» или < «Назад» , затем отпустите обе кнопки . Будет отображена настроенная продолжительность включения, а также будет мигать символ отопленияили вентиляции.
Для настройки продолжительности включения служат кнопки > «Вперед» и < «Назад».
Нажмите коротко кнопку set для сохранения установленной длительности работы отопителя.
НАСТРОЙКА ОСТАВШЕГОСЯ ВРЕМЕНИ
При активированном режиме отопления или вентиляции оставшееся время можно настроить с помощью кнопок >»Вперед» или < «Назад» в диапазоне от 10 до 60 минут.
Общие инструкции | Момент включения нагревателя можно точно определить в любое время суток с 00.01 до 24.00 в любой из следующих 7 дней. Можно определить до 3-х моментов включения, но из них будет активирован только 1. При нажатии кнопки прямого включения отопитель работает непрерывно, пока эта кнопка не будет нажата повторно. Стандартный таймер имеет функцию будильника. При включенном зажигании таймер показывает текущее время и день недели. Если обогреватель включен, дисплей и кнопки подсвечиваются. После подключения тока к ненастроенному таймеру дисплея все символы мигают (необходимо определить время суток и день недели). |
Настройка таймера | Значения всех мигающих символов можно изменить нажатием кнопок < и > .f в течение 5 сек. чтобы не нажимать кнопку снова, время, выделенное при этом на дисплее, заносится в память. Если на кнопку <или> нажать дольше 2 сек, активируется «быстрый ход» изменения. |
Включение отопителя | Вручную: нажатием кнопки прямого включения (). Автоматически: по предварительной установке времени включения. |
Выключение отопителя | Вручную: нажатием кнопки прямого включения (). Автоматическое выключение: по окончании установленной по таймеру продолжительности работы или (в режиме непрерывной работы) путем установки оставшегося времени работы. |
Время настройки / день | Нажать кнопку в течение 2 сек. Когда значение времени на дисплее начнет мигать, установите нужное значение с помощью кнопок <и>. После этого обозначение дня недели начнет мигать — для определения нужного дня недели. |
Вывод текущего времени | При включенном зажигании: отображается. При выключенном зажигании: нажать кнопку. |
Установка времени включения | Нажать кнопку « Р ». Когда поворот программы на дисплее начнет мигать, определите время начала нагрева с помощью кнопок <и>. После этого обозначение дня недели начнет мигать: установить нужный день.Затем нажать кнопку «P» (происходит переход в программу 2, при еще одном нажатии кнопки «P» — в программу 3, при третьем — в режим текущего времени). |
Завершение / удаление программ | Нажимать кнопку P до тех пор, пока на дисплее не появится нужный поворот программы. Для удаления этой программы нажимать повторно кнопку «P» до тех пор, пока на дисплее не высветится текущее время, но без включения программы. |
Установка продолжительности работы | При выключенном отопителе нажать кнопку <в течение 3сек. Когда значение продолжительности работы начнет мигать, установите кнопкой <или> нужное значение (от 10 до 120 мин.). |
Установка остаточного времени | Остаточное время — время, в течение которого нагреватель продолжает работать. Его можно изменить только при работающем отопителе и выключенном зажигании в диапазоне от 1 до 120 мин.нажатием кнопки <или>. |
Установка будильника (только для номеров 88204 и 88195) | Программируется только время реакции, но не день недели. Нажимать кнопку «P» до тех пор, пока на дисплее не появится символ колокольчика «». Кнопками <и> определить необходимое время. Будильник выключается через 5 мин. или при нажатии любой кнопки. |
Вывод / стирание времени вкл. будильник | Повторно нажать накнопку «P» до тех пор, пока на дисплее не появится символ колокольчика «» — на дисплей выведется время реакции будильника. Чтобы стереть его, необходимо нажимать кнопку «P» до тех пор, пока символ колокольчика «» не исчезнет с дисплея. |
Установка температуры | Диапазон регулирования от +5 до +35 С.Только для таймеров (арт. № 88205 и 88206) при совместном использовании с воздухонагревателями. |
Индикация температуры на дисплее | Для вывода температуры необходимо дважды нажать кнопку «». Эта функция совместима с таймерами из артикула № 88204, 88195, 88206, 88205 (при использовании термодатчика по артикулу 66052). |
Пресс-релиз
Стокдорф / Мюнхен — 12 ноября 2018 г. — Быстрое и гибкое управление топливным стояночным отопителем с помощью смартфона, планшета или ПК — новое приложение Webasto ThermoConnect делает это возможным.Он превращает мобильные устройства в интеллектуальные пульты дистанционного управления, а также предлагает практичный комфорт и функции мониторинга для вашего автомобиля. Включите ли вы стояночный обогреватель в лыжном домике или на своем столе для завтрака, обогреватель можно будет получить в любое время с помощью веб-приложения ThermoConnect. Просто откройте приложение на своем смартфоне и сообщите стояночному отопителю, когда ваш автомобиль должен быть незамерзающим и предварительно нагретым. Подъехав к машине, просто садитесь и уезжайте — так же удобно, как летом.
Индивидуально программируемые
Настройки ThermoConnect могут быть адаптированы к вашим желаниям.Водитель может в любой момент либо напрямую запустить стояночный обогреватель, либо запрограммировать его так, чтобы автомобиль был предварительно прогрет во время отъезда. Также можно установить регулярно повторяющееся время отправления. Кроме того, вы можете запросить текущую температуру в вашем автомобиле и, таким образом, лучше определить потребность в обогреве. Все больше и больше пользователей стояночных обогревателей предпочитают управлять своим стояночным обогревателем с помощью приложения. «Когда Webasto запустила свое первое приложение для парковочного обогревателя в 2011 году, около пяти процентов наших клиентов управляли своими парковочными обогревателями с помощью этого приложения», — говорит Бернд Йорг, директор по продажам и маркетингу в Германии в подразделении Webasto Thermo & Comfort.«Сегодня примерно каждый четвертый использует этот способ управления стояночным обогревателем. Мы предполагаем, что эта тенденция будет быстро расти и через два-три года она вырастет до пятидесяти процентов », — говорит Йорг.
Как это работает
Чтобы приложение и стояночный обогреватель могли взаимодействовать друг с другом, за приборной панелью установлен блок управления ThermoConnect. Он не виден после установки и может быть установлен практически в любой автомобиль, что также относится к стояночному отопителю.Парковочный обогреватель и приложение активируются и сопрягаются с помощью QR-кода. Впоследствии пользователь может ввести личные данные в любое время с помощью веб-сайта «myWebasto Connect». Хостинг портала принадлежит европейскому партнеру Webasto. В отличие от ThermoCall, SIM-карта уже включена в блок управления ThermoConnect. Вам не нужно покупать дополнительные минуты или подписывать отдельный договор на мобильный телефон. SIM-карта работает во всех мобильных сетях, включая роуминг по всей Европе.
ThermoConnect может даже больше
ThermoConnect — единственный контроллер стояночного отопителя, имеющий соединение GPS.Это дает пользователю удобную службу определения местоположения, которая всегда показывает, где именно находится автомобиль и как к нему добраться.
Это особенно полезно в неизвестном окружении, например, на больших парковках. Если несколько человек используют автомобиль и загружают приложение на свои смартфоны, все они могут подключиться к блоку управления ThermoConnect в автомобиле. При необходимости приложение показывает каждому из этих пользователей путь к автомобилю. Для коммерческих автомобилей эта функция может даже заменить инструмент управления автопарком.Используя функцию геозоны, ThermoConnect также может уведомлять пользователя, когда транспортное средство покидает заданную географическую зону. Используя пункт меню «Сервис карт», пользователи могут связать приложение с различными приложениями для умного дома на основе текстовых сообщений или вызовов, чтобы, например, дверь вашего гаража открывалась при приближении вашего автомобиля.
Еще одна полезная функция: по запросу приложение показывает текущее напряжение аккумуляторной батареи автомобиля. Опять же, предупреждения с помощью push-сообщений возможны, как только напряжение упадет ниже ранее определенного значения.
Приложение можно использовать для нескольких автомобилей. Контроллер ThermoConnect совместим не только с приложением, но и с другими клавиатурами Webasto, такими как пульты дистанционного управления T91 и T 100 HTM и MultiControl Car.
По цене «горячих продаж»
Единовременная цена оборудования системы ThermoConnect составляет всего 389 евро. Использование приложения и портала бесплатно в первый год. Начиная со второго года, будет взиматься годовая плата в размере 34,99 евро.Связанное приложение доступно бесплатно для устройств Android и iOS.
Дополнительную информацию о различных версиях стояночного отопителя от Webasto можно найти на сайте www.standheizung.de.
После полевых испытаний | Webasto Thermo Top Evo Coolant Heater
Недавно мы с мужем Энди Лилиенталем участвовали в ралли Alcan 5000 на дизельном Pajero Mitsubishi 1991 года выпуска. Мы не только пилотировали этот правосторонний внедорожник для внутреннего рынка Японии (JDM) 4 × 4, преодолев 5120 миль по льду, снегу и метели, мы должны были обеспечить его запуск каждое утро после того, как он спал при температуре -40 ° С в Арктике. и дальше.
Хотя блочные обогреватели работали на наших конкурентов, работающих на бензине, нам нужна была более надежная система, чтобы помочь Pajero стартовать. Мы могли бы просто никогда не выключить его и запустить прямо на 10-дневное ралли, но мы беспокоились о воровстве и износе, потенциально связанных с холостым ходом в течение нескольких часов. Наряду с механической поломкой, не иметь возможности завести Паджеро было бы так же плохо. Мы решили установить на нашу установку подогреватель дизельной охлаждающей жидкости Webasto Thermo Top Evo.
Webasto имеет долгую историю производства систем отопления и охлаждения для лодок, легковых автомобилей и всех видов жилых автофургонов. Несколько человек сказали нам, что если нам нужна система подогрева охлаждающей жидкости, чтобы двигатель оставался теплым на ночь, мы использовали Webasto. Итак, мы связались с ними, чтобы узнать больше.
Webasto Thermo Top EvoПрограммируемый нагреватель охлаждающей жидкости Webasto Thermo Top Evo работает от аккумуляторной батареи и топлива автомобиля — электричество переменного тока не требуется. Хотя также предлагаются варианты с низким потреблением бензина, у нас был дизельный агрегат, установленный лицензированными экспертами Webasto на EarthCruiser в Бенде, штат Орегон.
Низкий уровень заряда наших батарей Optima приводит в действие программируемый таймер, установленный на приборной панели, а также топливный насос и насосы охлаждающей жидкости. Основной блок (размером с небольшую обувную коробку в моторном отсеке) воспламеняет топливо из нашего автомобильного дизельного бака дальнего действия, нагревая и циркулируя охлаждающую жидкость, чтобы двигатель оставался теплым.
Функции программированияWebasto Thermo Top Evo может проработать от 10 минут до даже 10 часов или около того (при 10 часах используется примерно 1 галлон топлива).Кроме того, мы можем запрограммировать работу системы несколько раз в день.
Программируемый таймер SmarTemp FX 2.0 остается темным, пока мы не нажмем кнопку или не передвинем шкалу на внешней стороне лицевой панели светодиода. Чтобы управлять таймером, нужно немного привыкнуть, а время реакции циферблата — медленное; тем не менее, возможности программирования могут быть адекватно завершены. Webasto может включиться в любой момент утром и работать столько, сколько мы захотим — это было критически важно для запуска нашего Pajero.
Другие функции включают в себя 12- или 24-часовой период времени, возможность понизить или повысить настройку отключения при низком напряжении (LVD) и включить систему в автоматическом или ручном режимах.Также предлагаются разделы по устранению неполадок и многое другое.
После включения системы ярко-красные огни загораются с каждой стороны таймера, и начинается обратный отсчет. Три стрелки вверх означают, что система работает на прогрев двигателя. Кроме того, таймер показывает день недели, время суток и в нижнем левом углу, сколько времени осталось системе для работы.
Запуск системыКак только система включается, из моторного отсека доносится жужжащий звук.Это нечто среднее между тихим реактивным двигателем и кофемашиной эспрессо. Странный звук; на него могут взглянуть, если другие не знают о том, что происходит.
Система Thermo Top Evo предназначена для циклического включения и выключения; его частота зависит от того, насколько холодно на улице. Выхлопная труба проходит под автомобилем и отводит выхлопные газы. Иногда мы не видели пара, но в Фэрбенксе при температуре -40 ° из днища Pajero вырывались огромные потоки выхлопных газов. Встревоженный, я бросился к нашей установке, просто чтобы узнать, что все идет гладко — в то утро было очень холодно — выхлопные трубы всех были покрыты огромными облаками, похожими на сахарную вату.
Наши впечатленияWebasto предложила запустить установку на 90 минут, если температура упала ниже нуля. Каждый день, кроме одного, Thermo Top Evo работал безупречно. Таймер сработал, система работала, как задумано, и Pajero загорелся быстрее, чем в теплую погоду.
Единственный день, когда произошел сбой, была не ошибка устройства, а то, что LVD был установлен слишком высоким. Система настолько защищала аккумуляторы от разрядки, что они не запускали Паджеро.Это устройство защиты от сбоев, разработанное Webasto для обеспечения того, чтобы аккумуляторы автомобиля были достаточно заряжены для запуска в очень холодных условиях. В тот день температура была около -40 °, а с рабочим диапазоном нагревателя от -40 ° до 176 ° F мы определили, что она составляла , всего на пике низкого напряжения. Быстрое изменение LVD дало нам успешный старт ралли Alcan 5000 до конца мероприятия.
В дополнение к немедленному запуску двигателя Webasto Thermo Top Evo мгновенно подарил нам теплый воздух в кабине.У кого еще мгновенно теплый воздух, когда их установка запускается при температуре -40 градусов ?! Мы запрыгнули, ненадолго нажали на подогреваемые сиденья Шил-Манна и были готовы к работе.
ВыводыWebasto Thermo Top Evo был инструментальным оборудованием для соревнований. Если бы не эта система, наш Pajero не запустился бы. Мы настоятельно рекомендуем Webasto всем, кто ищет надежный дизельный двигатель при минусовых температурах.
Thermo Top EVO с SmarTemp FX 2.0 таймер: 1735 долларов США
Плюсы- Эффективный (для работы требуется мало топлива и энергии аккумулятора)
- Нагревательный элемент можно установить в нескольких различных положениях
- Небольшой нагревательный элемент (8,6 Д x 3,6 Вт x 5,8 H, дюймы)
- Компания с хорошей репутацией
- Отличное обслуживание клиентов
- Дизайн программируемого таймера может быть улучшен (медленно реагирует и не так удобен, как хотелось бы)
- Значительные вложения если этого не требуют условия
Webasto SmarTemp | БТР Миннесоты
Всегда успешная компания Webasto, которая является ведущим в мире продавцом оборудования для обогрева автомобилей без двигателя, в начале прошлого года выпустила цифровой двухъярусный термостат SmarTemp.Этот революционный термостат был разработан для обеспечения наиболее точного контроля температуры в тракторных прицепах. Это удобное устройство помогает экономить топливо, снижает количество производимых выбросов и помогает со временем снизить определенные затраты на техническое обслуживание.
Одним из главных достоинств Webasto SmarTemp является то, что он небольшой по размеру и очень прост в эксплуатации. Водители могут устанавливать желаемую температуру в кабине, и это удобное устройство выполняет всю работу.Циферблат поворачивается слева направо для более высоких или более низких температур, это, конечно, нет ничего проще. Как только водитель устанавливает желаемую температуру, койка остается при этой температуре, гарантируя, что водитель может сосредоточиться на отдыхе вместо того, чтобы все время возиться с термостатом.
«Мы искали интеллектуальный, эффективный и эргономичный пользовательский интерфейс, и метод управления циферблатом просто выделялся среди других вариантов», — сказал Марк Хики, вице-президент по развитию бизнеса Webasto Thermo & Comfort North America.«Первое, что вы замечаете в устройстве, — это циферблат, а также то, насколько интуитивно понятным и простым является его управление в целом».
Термостат имеет относительно большой ЖК-экран с подсветкой, что делает его очень легко читаемым и постоянно показывает текущую температуру в койке, а также температуру, на которую он установлен. Сам экран станет ярче, когда вы начнете с ним взаимодействовать, и потускнеет через определенное время без взаимодействия.
Простота — ключ к этому удивительному устройству; пользователи легко смогут им управлять.Одним нажатием кнопки вы попадаете в меню со списком опций. Пользователи используют циферблат, чтобы просмотреть параметры и выбрать тот, который им нужен. В главном меню вы можете выбрать режим обогрева или вентиляции, а также выбрать один из языков, по Фаренгейту или Цельсию. Пользователи также могут установить таймер для выключения термостата в определенное время или непрерывной работы. У вас будет защита паролем, и он даже отображает советы по вариантам профилактического обслуживания. Панели меняют цвет в зависимости от разных режимов.Красный — режим обогрева, синий — режим вентиляции, а мигание означает диагностическое предупреждение.
«Разработка простого и точного контроллера — лишь часть уравнения окупаемости инвестиций», — сказал Хики. «Удовлетворенность оператора, комфорт и безопасность имеют первостепенное значение в сегодняшних условиях, как и более традиционные показатели расхода топлива, соответствия нормам выбросов, срока службы аккумуляторной батареи и затрат на техническое обслуживание.
Термостат Webasto SmarTemp необходим всем водителям, чтобы упростить жизнь и сделать ее более расслабляющей, когда вам нужно отдохнуть.
Обогреватель школьного автобуса Webasto Blue Bird Scholastic Series: автомобильные детали Руководство пользователя
СТРАНИЦА 1
Обогреватель школьного автобуса серии Scholastic Инструкция по эксплуатации Инструкции по установке Перечень запасных частей для: Webasto Thermosystems Inc. Северная Америка 3333 John Conley Drive Lapeer, MI 48446 Телефон (810) 245-2400 Бесплатный звонок (800) HEATER-1 Факс (810) 664-7720 Горячая линия технической поддержки США: (800) 555-4518 Канада: (800) 667-8900 Орг.2/2001 50000058A www.webasto.
СТРАНИЦА 2
WEBASTO SCHOLASTIC SERIES СОДЕРЖАНИЕ. . . . . . . . . . . . Содержание 1. Введение 1.1 1.2 1.3 1.4 Объем и цель. . . . . . . . . . . . . . . . . . . Значение предупреждений, предостережений и примечаний. Дополнительная документация для использования. . . . . Общие правила техники безопасности и информация 1.4.1 2.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . .
СТРАНИЦА 3
ТАБЛИЦА 5.7 Топливной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7 5.7.1 5.7.2 5.7.3 5.8 6.. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10. 5-10. 5-11. 5-11. 5-12. 5-13. 5-14. 5-15. 5-16 Начало работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . 5-17 Ежегодное обслуживание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
СТРАНИЦА 4
WEBASTO SCHOLASTIC SERIES СОДЕРЖАНИЕ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
СТРАНИЦА 5
WEBASTO SCHOLASTIC SERIES 1. Введение 1.1 Область применения и цель Настоящее руководство предназначено для поддержки авторизованных дистрибьюторов, дилеров и персонала, прошедших обучение Webasto, в установке нагревателя охлаждающей жидкости серии Scholastic. Webasto Thermosystems, Inc. не рекомендует установку и обслуживание продуктов Webasto необученным, неуполномоченным персоналом или конечными пользователями.
СТРАНИЦА 6
1 ВВЕДЕНИЕ Вблизи нагревателя охлаждающей жидкости ни при каких обстоятельствах не должна превышаться температура 85 ° C (185 ° F) (например, во время окраски кузова). Нарушение этого температурного предела может привести к необратимому повреждению электроники. При проверке уровня охлаждающей жидкости действуйте в соответствии с инструкциями производителя транспортного средства. Хладагент в отопительном контуре нагревателя должен содержать не менее 10% качественного антифриза на основе гликоля.
СТРАНИЦА 7
СЕРИЯ WEBASTO SCHOLASTIC 2. Общее описание 2.1 Описание нагревателя Scholastic 2 ОБЩЕЕ ОПИСАНИЕ Рис. 2-1: Нагреватель серии Webasto Scholastic 1 2 3 4 5 6 7 8 9 Электронный блок управления Двигатель Электронная катушка зажигания Муфта сгорания воздушный вентилятор Электромагнитный клапан Держатель электрода Выпускная водяная труба — 25 мм (1 дюйм.) Входная водяная труба — 25 мм (1 дюйм. OD.
СТРАНИЦА 8
WEBASTO SCHOLASTIC SERIES 3 3. Функциональное описание 3.1 Эксплуатация нагревателя Webasto Scholastic Scholastic ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ ПРЕДУПРЕЖДЕНИЕ Из-за риска отравления угарным газом и удушья нагреватель никогда не должен эксплуатироваться в закрытых помещениях, таких как гаражи и мастерские, без надлежащей вытяжной вентиляции. ВНИМАНИЕ! Из-за опасности возгорания или взрыва отопительный прибор необходимо выключать во время заправки топливом и на заправочных станциях.
СТРАНИЦА 9
3 ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ СЕРИЯ WEBASTO SCHOLASTIC ПРИМЕЧАНИЕ: Если обогреватель включается, когда двигатель работает при рабочих температурах выше 68 ° C (155 ° F), будут активированы только индикатор работы и насос циркуляции охлаждающей жидкости. .Температура охлаждающей жидкости двигателя должна упасть ниже 68 ° C (155 ° F) на нагревателе, прежде чем нагреватель начнет нагрев. ПРИМЕЧАНИЕ: Включение отопителя Webasto в период охлаждения или «инерционной работы» разрешено. Нагреватель вернется в нормальный рабочий режим. 3.
СТРАНИЦА 10
WEBASTO SCHOLASTIC SERIES 3 ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ ПРИМЕЧАНИЕ: Мы рекомендуем использовать ячейки памяти 1 и 2 для предварительной установки времени запуска в течение 24 часов после установки таймера.Ячейку памяти 3 можно зарезервировать для времени запуска в течение следующих 7 дней после установки таймера. Место 3 полезно для периодических выходных или выездов на места вне обычного графика. Последовательным нажатием кнопки можно просмотреть и предварительно установить стартовую временную программу 1, 2 или 3.
СТРАНИЦА 11
3 ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ 3.7 WEBASTO SCHOLASTIC SERIES 7-дневный цифровой таймер Инструкции по программированию и эксплуатации Установка времени и дня недели Нажмите кнопку более 2 секунд.Индикация времени мигает. Нажмите кнопку или, чтобы установить время дня. Подождите 5 секунд. Время сейчас в памяти. День недели мигает. Нажмите кнопку или, чтобы установить день недели. Подождите 5 секунд. День недели теперь сохраняется. Просмотр времени При включенном зажигании: постоянное отображение текущего времени и дня недели.
СТРАНИЦА 12
WEBASTO SCHOLASTIC SERIES 4. Технические данные 4.1 Данные нагревателя серии Scholastic 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Следующие данные соответствуют нормальным допускам для нагревателей, если допуск не указан.Это примерно +/- 10% при температуре окружающей среды 20 ° C (68 ° F) при номинальном напряжении. Нагреватель Scholastic Series Конструкция Нагреватель охлаждающей жидкости с соплом высокого давления Тепловая мощность кВт (БТЕ / час) Топливо 13,1 (45000) Дизель №1 Дизель №2 и Потребление топлива в Арктике л / час (галлоны / час) 1,5 (0,
СТРАНИЦА 13
4 4.1.1 ТЕХНИЧЕСКИЕ ДАННЫЕ Размеры нагревателя серии Scholastic Рис.
СТРАНИЦА 14
WEBASTO SCHOLASTIC SERIES 4.2 4 Расход данных циркуляционного насоса охлаждающей жидкости л / ч (галлоны США / мин) 3406-4542 (15 — 20) Номинальное напряжение (В) 10-14 Потребляемая мощность (Вт) 72 Размеры, мм (дюйм) Вес 4.2,1 Д Ш В кг (фунты) Шланговое соединение Таблица 4-2: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НД, мм (дюйм). 214 (8,42) 106 (4,16) 106 (4,16) 2,5 (5,5) 28,5 мм (1-1 / 8) Характеристики циркуляционного насоса охлаждающей жидкости Размеры циркуляционного насоса охлаждающей жидкости Рис. 4-2: Узел циркуляционного насоса охлаждающей жидкости (PN
СТРАНИЦА 15
4 4.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Монтажные размеры лотка Рис.
СТРАНИЦА 16
WEBASTO SCHOLASTIC SERIES 5. Установка 5.1 Общие сведения 5 УСТАНОВКА Webasto проведет вас шаг за шагом через процесс установки, чтобы обеспечить успешную работу на долгие годы .Установка должна выполняться в соответствии с инструкциями по установке, приведенными в данном руководстве. ПРИМЕЧАНИЕ. Это руководство не охватывает все возможные варианты установки. Это руководство является только общим руководством.
СТРАНИЦА 17
5 5.3 УСТАНОВКА СЕРИИ WEBASTO SCHOLASTIC Монтаж комплекта нагревателя лотка в существующем корпусе на транспортном средстве, то есть в аккумуляторном ящике. 1. Убедитесь, что корпус достаточно большой, чтобы в нем поместился обогреватель. Используйте установочный шаблон, входящий в комплект нагревателя.2. Монтажный кожух должен обеспечивать соответствующую вентиляцию в соответствии с требованиями к воздуху для горения [20 см² (4 дюйма²)]. 3. Положите прилагаемый установочный шаблон в корпус.
СТРАНИЦА 18
WEBASTO SCHOLASTIC SERIES 5.5 5 УСТАНОВКА Подача воздуха для горения ВНИМАНИЕ! Из-за риска отравления угарным газом и удушья никогда не забирайте воздух для горения из салона автомобиля. 1. Никогда не забирайте воздух для горения изнутри автомобиля или из мест, где могут скапливаться пары или газы.2. Монтажный корпус должен обеспечивать достаточную вентиляцию в соответствии с требованиями к воздуху для горения [20 см² (4 дюйма²)]. 5.6 Подключение к системе охлаждающей жидкости Рис.
СТРАНИЦА 19
5 5.6.2 УСТАНОВКА WEBASTO SCHOLASTIC SERIES Двигатель и обогрев пассажирского отсека ПРЕДУПРЕЖДЕНИЕ! Опасность ожога кожи и глаз. При работе с системой охлаждающей жидкости дайте двигателю и охлаждающей жидкости остыть и осторожно откройте крышку радиатора. Нагревательные сердечники, расположенные в серии A, система последовательного обогрева работает следующим образом: нагретая вода (охлаждающая жидкость) от двигателя проходит через первый сердечник обогревателя в контуре, затем к следующему сердечнику обогревателя в контуре и далее к следующему и т. Д. .
СТРАНИЦА 20
WEBASTO SCHOLASTIC SERIES 5 УСТАНОВКА Рис. 5-6: Последовательный водопроводный контур — транзитная модель (задняя часть двигателя) 5.6.3 Инструкции по интеграции в систему охлаждающей жидкости СТОП! ПЕРЕД УСТАНОВКОЙ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И ПОНИМАЙТЕ СЛЕДУЮЩИЕ ИНСТРУКЦИИ! 1. Снимите крышку радиатора и сбросьте давление в системе. 2. Закройте запорные клапаны системы отопления, если они есть, или пережмите подающую и обратную линии плоскогубцами для зажима шлангов. 3.Войдите в систему, как показано на рис. 5.4 или 5.5.
СТРАНИЦА 21
5 8 УСТАНОВКА СЕРИИ WEBASTO SCHOLASTIC Снимите клещи для зажима шлангов и / или откройте запорные клапаны. 9. Удалите воздух из нагревателя Webasto, открыв винт спускного клапана (см. Стр. 2-1, рис. 2-1, поз. 26). 10. Долейте охлаждающую жидкость в соответствии с рекомендациями производителя двигателя и установите на место крышку радиатора. На этом этапе не устанавливайте ранее снятые крышки доступа к шлангу обогревателя.
СТРАНИЦА 22
WEBASTO SCHOLASTIC SERIES 5.7 Топливная система 5.7.1 Общее описание 5 УСТАНОВКА Топливо забирается из топливного бака автомобиля через заправочную трубу. Эта напорная труба может использоваться для этой цели на автомобилях с резьбовым отверстием в топливном баке. ВАЖНЫЙ! Держите заборную трубу на расстоянии 50 мм (2 дюйма) от дна топливного бака. 5.7.2 Подача топлива Рис. 5-7: Установка топливного напорного патрубка Заправочный заправочный патрубок и топливопровод должны быть установлены в соответствии с данными инструкциями для обеспечения надлежащей работы нагревателя.
СТРАНИЦА 23
5 УСТАНОВКА WEBASTO SCHOLASTIC SERIES 2.Установите универсальный топливозаборник и обратный клапан 3/8 дюйма. Метка направления обратного клапана (стрелка или символ) должна указывать в направлении источника топлива (топливного бака). — используйте запасной порт 1/4 ”или 1/2” на топливном баке и надежно установите топливозаборник в топливный бак, используйте герметик для трубной резьбы на всех трубных резьбах. 3. Проложите и закрепите топливопровод от нагревателя до топливного бака. Не прокладывайте топливопровод над направляющими рамы, всегда прокладывайте через направляющие рамы или под ними.
СТРАНИЦА 24
WEBASTO SCHOLASTIC SERIES 5.7.3 5 УСТАНОВКА Топливный фильтр ВНИМАНИЕ! Проверьте местные и государственные нормы и правила относительно мест установки топливного фильтра. ВНИМАНИЕ! Чтобы предотвратить выход из строя топливных форсунок, всегда используйте ЧИСТЫЕ топливо из известного ЧИСТЫХ источников для заливки топливных систем и фильтров. Ваш обогреватель оснащен навинчиваемым топливным фильтром. Топливные фильтры требуют замены не реже одного раза в год, а в случае загрязненного топлива — чаще.
СТРАНИЦА 25
5 УСТАНОВКА WEBASTO SCHOLASTIC SERIES 5.8 Подключение проводов 5.8.1 Общие сведения Блок управления оборудован защитой от низкого напряжения, поэтому крайне важно поддерживать аккумуляторные батареи автомобиля в хорошем состоянии.Красная этикетка или маркировка, показывающая 12 вольт, обозначают электрические компоненты нагревателя серии Scholastic. Зеленая маркировка или маркировка указывает на компоненты на 24 В, которые не подходят для данной версии нагревателя.
СТРАНИЦА 26
WEBASTO SCHOLASTIC SERIES 5.8.3 5 УСТАНОВКА Подключение таймера и переключателя Для получения подробной информации о подключении переключателя (распиновка) см. Электрические схемы (рис. 5-13, 5-14) на страницах 5-13 и 5 -14 соответствует вашей установке. Рис. 5-10: Распиновка переключателя включения / выключения 1 2 Клемма 86 реле K1 4 Заземление шасси (отрицательное) 8 К клемме B3 блока управления 10 К сигналу зажигания автомобиля (положительное) 11 Клемма 87 реле K1 или постоянная 12 Заземление корпуса (отрицательное) 3, 5, 6, рис.
СТРАНИЦА 27
5 5.8.5 УСТАНОВКА Электросхема — нагреватель серии Scholastic Рис.
СТРАНИЦА 28
WEBASTO SCHOLASTIC SERIES 5.8.6 5 УСТАНОВКА Электросхема — шасси / блок питания с переключателем 13 0030-77 03 Рис.
СТРАНИЦА 29
5 5.8.7 УСТАНОВКА WEBASTO SCHOLASTIC SERIES Схема электрических соединений — шасси / жгут питания с переключателем 0030522A Опция 1345-03 Рис.
СТРАНИЦА 30
WEBASTO SCHOLASTIC 5.8.8 5 Монтажная схема — шасси / жгут питания с цифровым таймером, модель 1531 0030778, опция 1345-04 Рис.
СТРАНИЦА 31
5 5.8.9 УСТАНОВКА СЕРИИ WEBASTO SCHOLASTIC — электрическая схема — шасси / жгут питания с цифровым таймером, модель 1531 0030512 Опция 1345-04 Рис.
СТРАНИЦА 32
WEBASTO SCHOLASTIC SERIES 5.9 5 УСТАНОВКА Первые операции 1. Проверьте установку: — ослаблены гайки и болты. — разводка выхлопной трубы и герметичность хомута.- ослабленные хомуты для шлангов. — прокладка и крепление проводки и шлангов отопителя. — перегнутые или пережатые шланги. — подключение аккумулятора и полярность. — отсоединить регулирующий термостат от теплообменника Webasto (красный и зеленый провод, см. стр. 2-1, рисунок 2-1, позиция 13). 2.
СТРАНИЦА 33
5 УСТАНОВКА СЕРИИ WEBASTO SCHOLASTIC 15. Заполните гарантийный талон и отправьте его в Webasto Thermosystems (на последней странице этого руководства есть область для записи информации, которая может быть полезна при обращении в службу технической поддержки) .ПРИМЕЧАНИЕ Необходимую информацию для заполнения гарантийного талона можно найти на паспортной табличке в верхней части горелочной головки нагревателя. Заполнение гарантийного талона обеспечит полное гарантийное покрытие.
СТРАНИЦА 34
WEBASTO SCHOLASTIC SERIES 6. Техническое обслуживание нагревателя 6.1 Ежегодное обслуживание 6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАГРЕВАТЕЛЯ ВНИМАНИЕ! Ежегодное обслуживание требует базовых знаний продукта и процедур технического обслуживания и должно выполняться только обученным и сертифицированным Webasto квалифицированным персоналом.Спросите у представителя Webasto о тренингах. Для работы отопителя Webasto требуется минимум обслуживания.
СТРАНИЦА 35
WEBASTO SCHOLASTIC SERIES 7. Устранение основных неисправностей 7.1 Общая информация 7 ОСНОВНЫЕ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ВНИМАНИЕ Для поиска и устранения неисправностей требуются глубокие знания конструкции и теории работы нагревателя. Устранение неисправностей может выполняться только обученным и сертифицированным квалифицированным персоналом Webasto. В этом разделе описаны процедуры поиска и устранения неисправностей нагревателя охлаждающей жидкости серии Scholastic.Поиск и устранение неисправностей обычно ограничивается выявлением дефектных компонентов.
СТРАНИЦА 36
7 7.3 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ WEBASTO SCHOLASTIC SERIES Устройство тестирования нагревателя (Webasto P.N. 440280) Устройство тестирования предназначено для быстрой проверки правильности работы различных компонентов нагревателя. Используя тестер вместо блока управления нагревателем, вы можете вручную управлять нагревателем для проверки компонентов и фактически управлять блоком в режиме нагрева.
СТРАНИЦА 37
WEBASTO SCHOLASTIC SERIES 7.4 7 ОСНОВНОЕ ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Процедуры проверки ПРЕДУПРЕЖДЕНИЕ Не пытайтесь выполнить проверку огня или запустить нагреватель с открытой головкой горелки. Убедитесь, что головка горелки правильно закрыта и закреплена на месте. ПРИМЕЧАНИЕ. Перед подключением к нагревателю убедитесь, что переключатели водяного насоса и двигателя находятся в выключенном положении. 1. Настройка — Снимите блоки разъемов с блока управления нагревателем, проверьте, нет ли ослабленных проводов, коррозии и правильности подключения проводов. — Вставить соединительные блоки блока управления в тестер.
СТРАНИЦА 38
7 ОСНОВНОЕ УСТРАНЕНИЕ НЕПОЛАДОК WEBASTO SCHOLASTIC SERIES 3.Ручной пробный запуск нагревателя — Установите переключатель ВОДЯНОГО НАСОСА в положение «ON» — Включите переключатель ДВИГАТЕЛЯ — Нажмите и удерживайте кнопку ТОПЛИВНЫЙ СОЛЕНОИДНЫЙ КЛАПАН — Нажмите и удерживайте кнопку ЗАЖИГАНИЯ ЗАЖИГАНИЯ.
СТРАНИЦА 39
WEBASTO SCHOLASTIC SERIES 8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ Scholastic Series Рисунок 1 Возможны изменения. ОПИСАНИЕ ПРИМЕЧАНИЯ № Рис. 1 92119B Basic Scholastic Heater 12V Complete — только сменный нагреватель. № Рис. 1 NA Горелочная головка с блоком управления 12 В Полностью смонтирована и подключена.
СТРАНИЦА 40
8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ СЕРИИ WEBASTO SCHOLASTIC Рисунок 1 Возможны изменения. 25 2 432377 Винт M4 x 12 26 2 152269 Стопорная шайба с зубцами M4.
СТРАНИЦА 41
WEBASTO SCHOLASTIC SERIES 8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ Scholastic Series Рисунок 2 Возможны изменения.
СТРАНИЦА 42
8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ СЕРИИ WEBASTO SCHOLASTIC Рисунок 3 Возможны изменения.50 1 322083 Электромагнитный клапан 12 В 51 1 386650 Мелкие детали для электромагнитного клапана Для позиции 50 52 1 260487 Кольцо круглого сечения 12 x 1.
СТРАНИЦА 43
СЕРИЯ WEBASTO SCHOLASTIC ПУНКТ 8 КОЛИЧЕСТВО ДЕТАЛЬ №. ОПИСАНИЕ 75 1 310344 Сетчатый фильтр 77 1 260738 Прокладка 80 2 488631 Винт с шайбой СПИСОК ЗАПАСНЫХ ЧАСТЕЙ ПРИМЕЧАНИЯ 82 1 412198 Держатель форсунки 83 1 410799 Элемент предварительного нагрева 12 В 84 1 19723B Удерживающий ремень 85 1 298816 Кронштейн 86 1 104012 Термостат предварительного нагрева № Рис.
СТРАНИЦА 44
8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ СЕРИИ WEBASTO SCHOLASTIC Рисунок 4 Возможны изменения.
СТРАНИЦА 45
WEBASTO SCHOLASTIC SERIES 8 Возможны изменения ПУНКТ СПИСОК ЗАПАСНЫХ ЧАСТЕЙ Scholastic Series ОПИСАНИЕ Рис. 5 КОЛИЧЕСТВО НОМЕР ДЕТАЛИ.
СТР. 46
8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ СЕРИИ WEBASTO SCHOLASTIC Рисунок 6 Возможны изменения.
СТРАНИЦА 47
СЕРИЯ WEBASTO SCHOLASTIC ПУНКТ КОЛИЧЕСТВО НОМЕР ДЕТАЛИ 8 ОПИСАНИЕ СПИСОК ЗАПАСНЫХ ЧАСТЕЙ ПРИМЕЧАНИЯ 182 2 24981A Предохранитель 15 А Используется с элементом 181 182 1 103992 Предохранитель 20 А Используется с элементом 181 183 7 178705 Корпус 1-контактного разъема с внутренней резьбой 184 3 620295 Кольцевой разъем 186 1 82399A Жгут предварительного нагрева № Рис.1
2 Инерционный выключатель № Рис.
СТРАНИЦА 48
8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ СЕРИИ WEBASTO SCHOLASTIC Рисунок 7 Возможны изменения ПУНКТ КОЛИЧЕСТВО НОМЕР
СТРАНИЦА 49
WEBASTO SCHOLASTIC SERIES 8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ Scholastic Series Рисунок 8 1 1 Возможны изменения ПУНКТ 1 КОЛИЧЕСТВО НОМЕР ДЕТАЛИ. ОПИСАНИЕ ЗАМЕТКИ 2
3 Формованные шланговые затворы 21488 № Рис.
СТР. 50
8 СПИСОК ЗАПАСНЫХ ЧАСТЕЙ СЕРИИ WEBASTO SCHOLASTIC СЕРИЯ Scholastic Рис. ОПИСАНИЕ ЗАМЕТКИ 224 1
7 Топливная стояк — полная Включает позиции 225, 226, 227, 232, 233, 234, 235 Включает втулку 1/2 x 1/4 NPT (не показана) 225 1
8 Топливная стояк — только однолинейная стояка — не включает втулка бака 226 19 Обратный клапан — односторонний 227 1
0 Головка топливного фильтра Используется с деталью
|
