💾 Блог: Как использовать мультиметр 📀

Если вы выполняете какую-либо электрическую работу — независимо от того, что представляет собой приложение — один из лучших инструментов, который вы можете иметь в своем распоряжении, — это мультиметр. Если вы только начинаете, вот как использовать одно и что означают все эти запутанные символы.

В этом руководстве я буду ссылаться на свой собственный мультиметр и использовать его в качестве нашего примера в этом руководстве. В некоторых отношениях ваши могут несколько отличаться, но все мультиметры аналогичны по большей части.

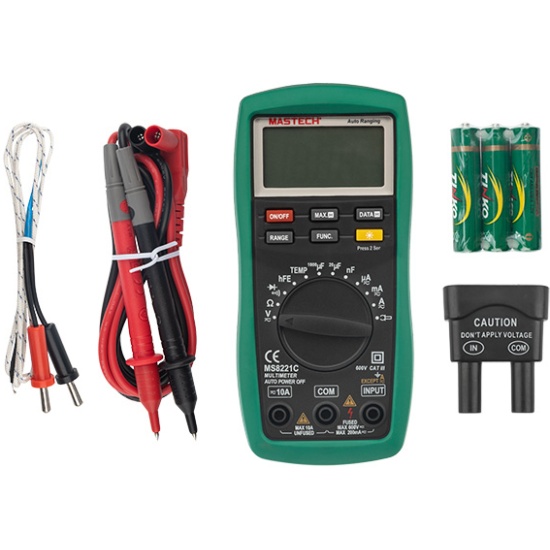

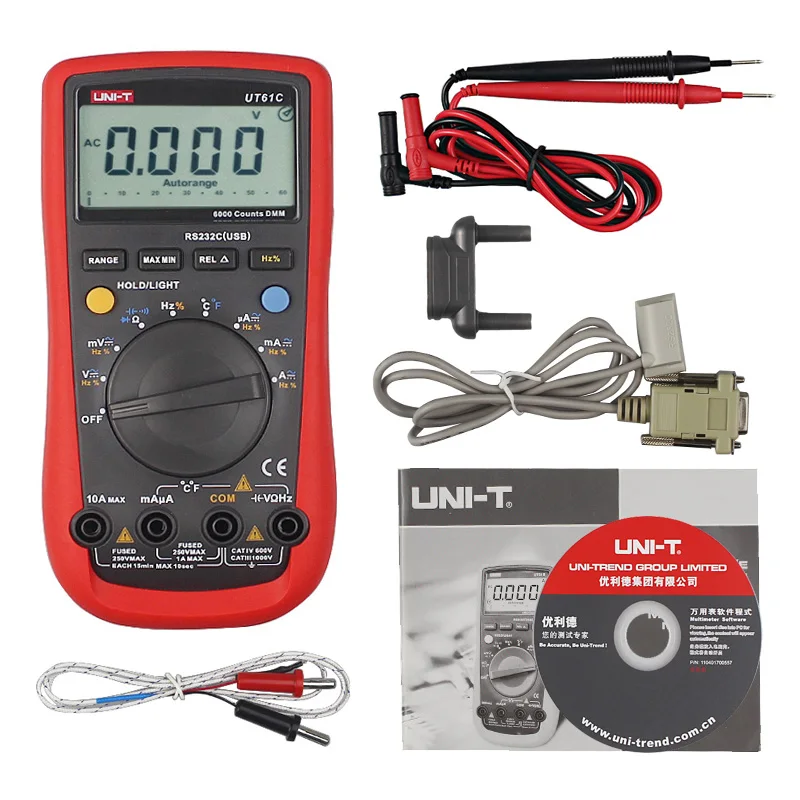

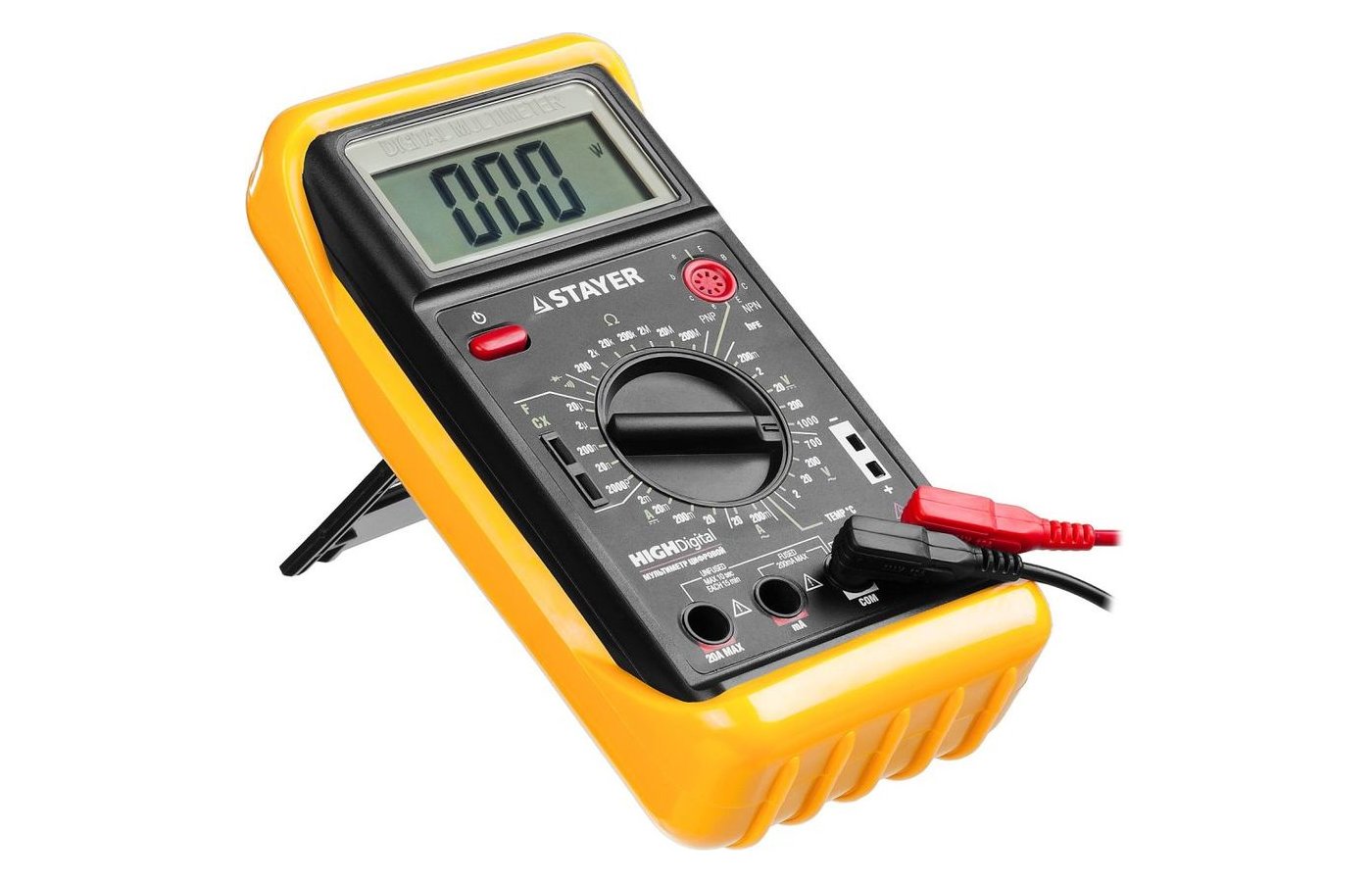

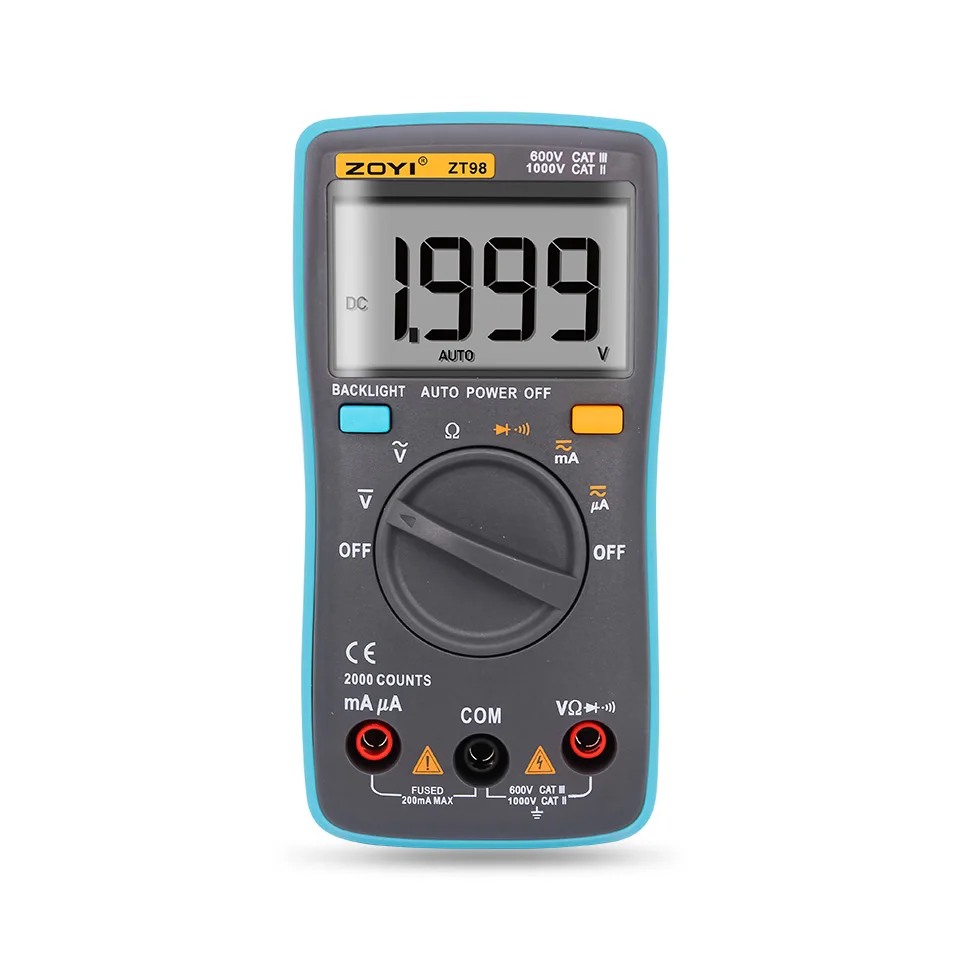

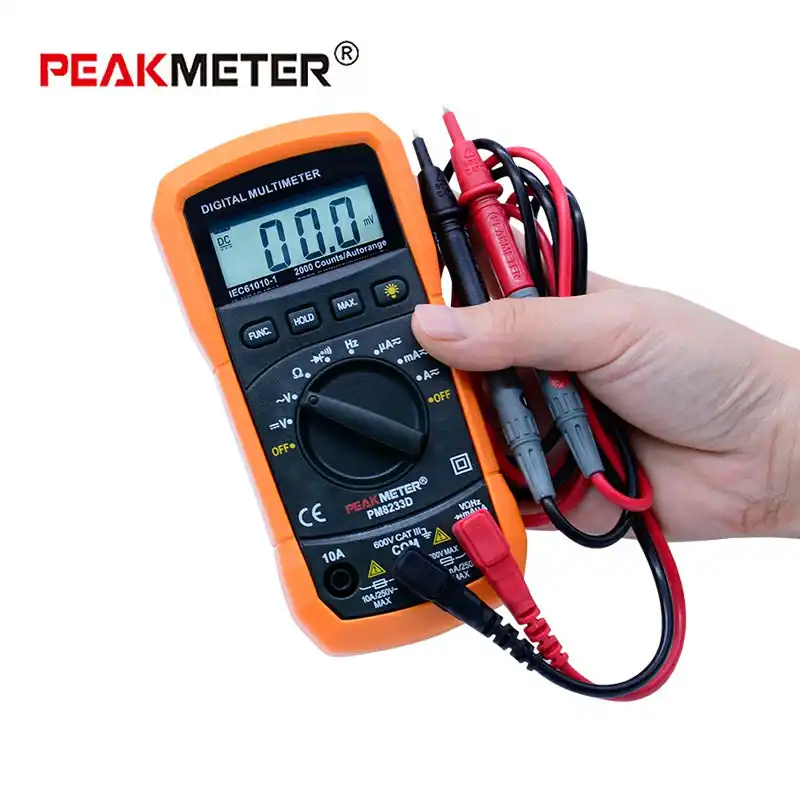

Какой мультиметр вам нужен?

На самом деле нет ни одного мультиметра, на который вы должны стрелять, и это действительно зависит от того, какие функции вы хотите (или даже функций, которые вам не нужны).

Вы можете получить что-то основное, как эта модель за 8 долларов, которая поставляется со всем, что вам нужно. Или вы можете потратить немного больше денег и получить что-то более интересное, как этот от AstroAI. Он оснащен функцией автоматического масштабирования, что означает, что вам не нужно выбирать значение определенного номера и беспокоиться о том, что он слишком высокий или низкий. Он также может измерять частоту и даже температуру.

Что означают все символы?

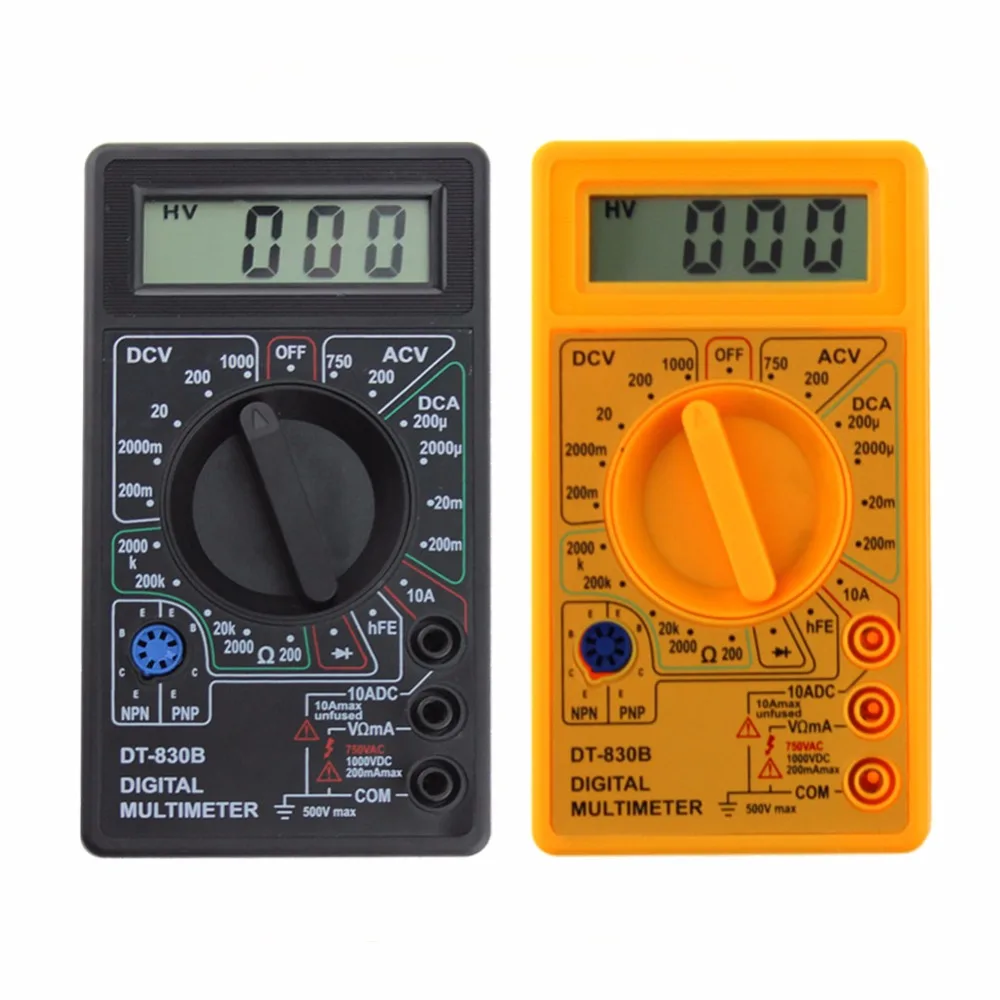

Многое происходит, когда вы смотрите на ручку выбора на мультиметре, но если вы только собираетесь делать некоторые базовые вещи, вы даже не будете использовать половину всех настроек. В любом случае, вот краткое изложение того, что означает каждый символ на моем мультиметре:

• Напряжение постоянного тока (DCV): Иногда это обозначается с помощью V-вместо. Эта настройка используется для измерения постоянного напряжения (постоянного тока) в таких вещах, как батареи.
• Напряжение переменного тока (ACV): Иногда это обозначается с помощью В ~ вместо. Эта настройка используется для измерения напряжения от источников переменного тока, что почти все, что подключается к розетке, а также мощность, поступающая от самой розетки.
• Сопротивление (Ω): Это измеряет, сколько сопротивления в цепи. Чем меньше число, тем легче протекает ток, и наоборот.
• Непрерывность: Обычно обозначается символом волны или диода. Это просто проверяет, завершена ли цепь, посылая очень малое количество тока через цепь и видя, если она выдает другой конец. Если нет, то есть что-то в цепи, которая вызывает проблему — найдите ее!
• Постоянный ток (DCA): Подобно DCV, но вместо того, чтобы давать вам чтение напряжения, он скажет вам ток.
• Прямой ток (hFE): Этот параметр предназначен для тестирования транзисторов и их усиления по постоянному току, но это в основном бесполезно, так как большинство электриков и любителей используют вместо этого проверку целостности.

Ваш мультиметр может также иметь специальную настройку для проверки силы тока AA, AAA и 9V. Этот параметр обычно обозначается символом батареи.

Опять же, вы, вероятно, даже не будете использовать половину показанных настроек, поэтому не перегружайтесь, если знаете только, что делают некоторые из них.

Как использовать мультиметр

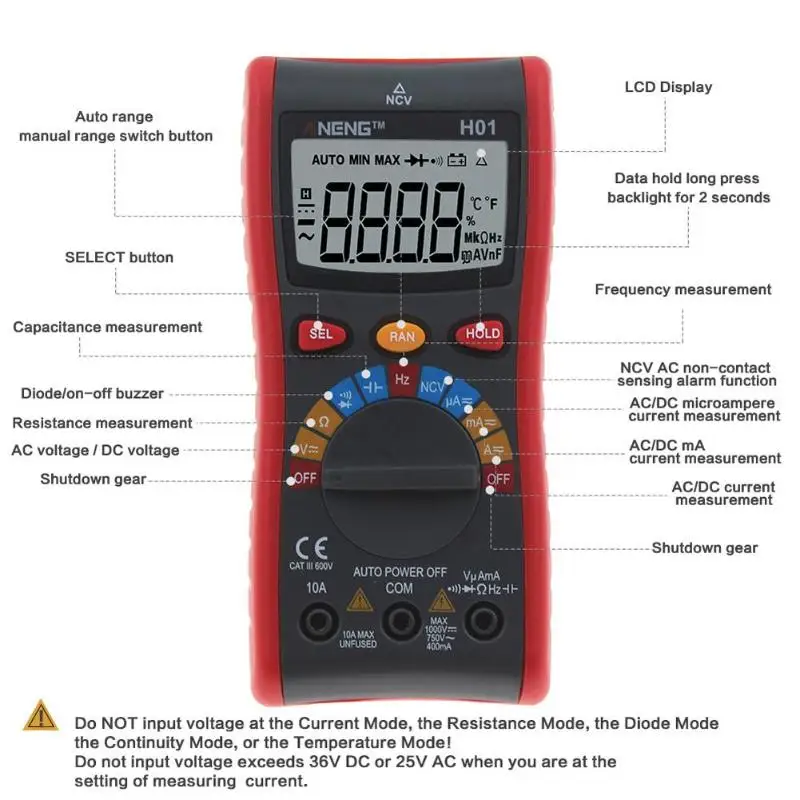

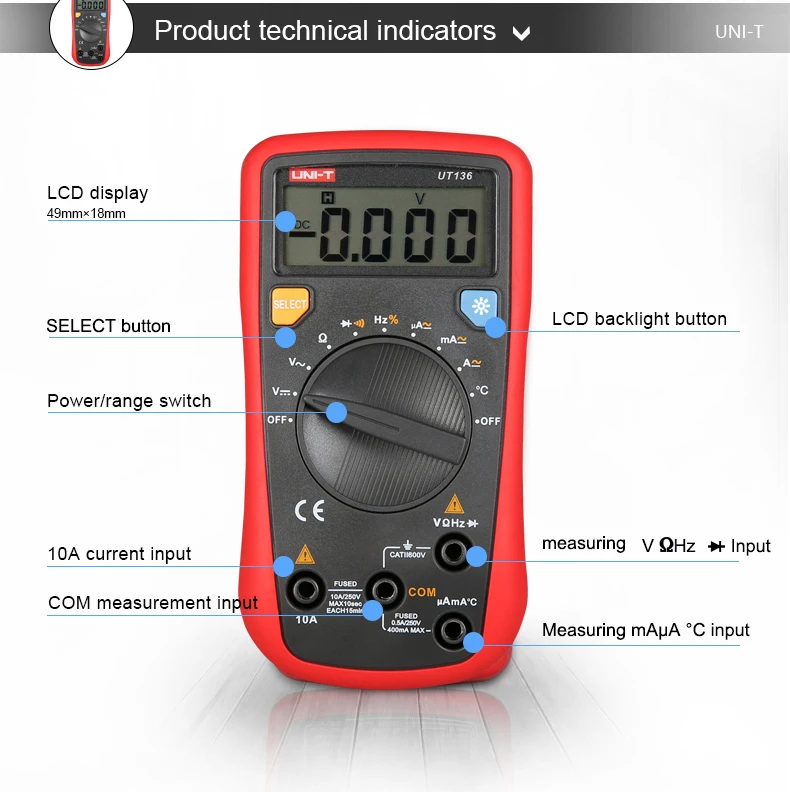

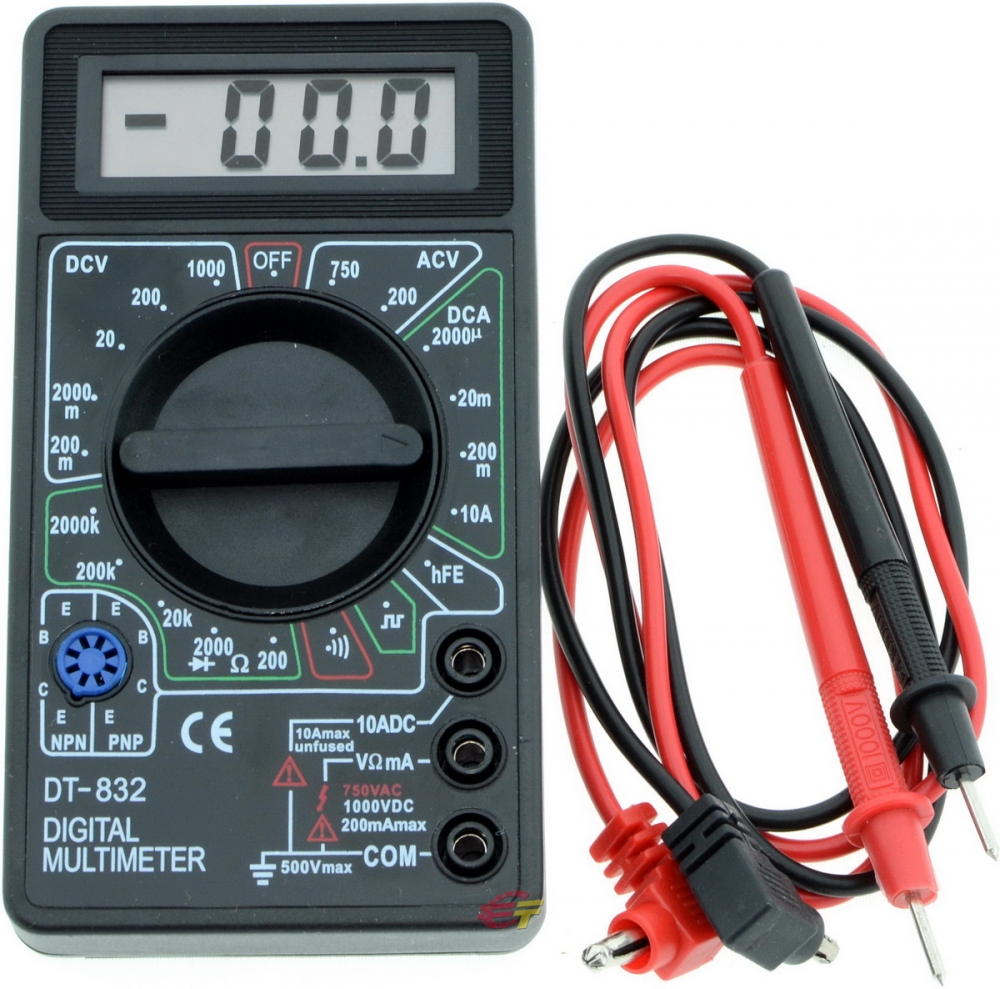

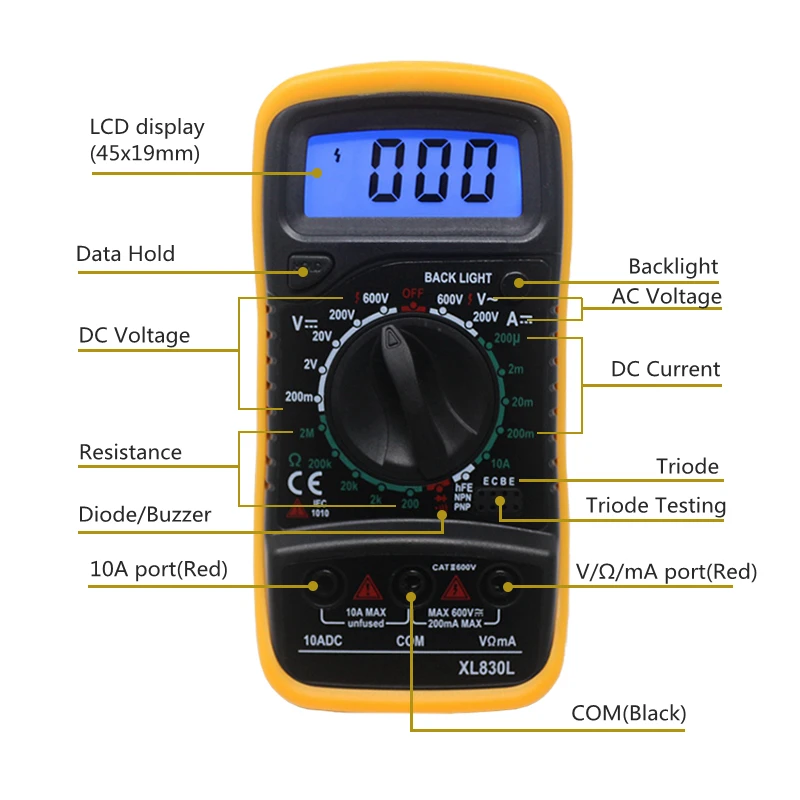

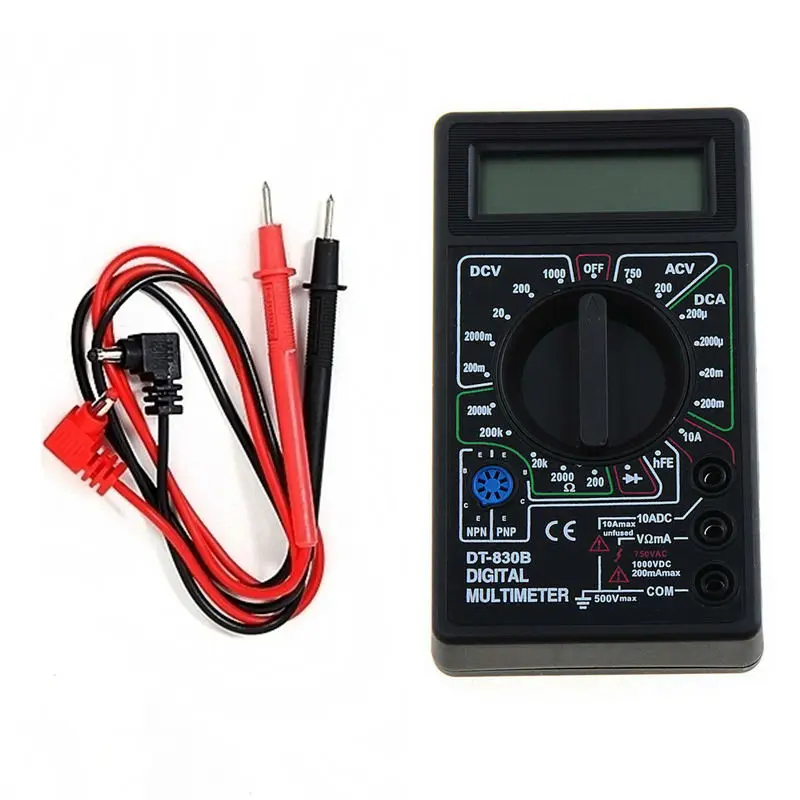

Для начала, давайте рассмотрим некоторые из разных частей мультиметра. На самом базовом уровне у вас есть само устройство, а также два датчика, которые представляют собой черные и красные кабели с разъемами на одном конце и металлические наконечники на другом.

Сам мультиметр имеет дисплей вверху, который дает вам показания, и есть большая кнопка выбора, которую вы можете вращать, чтобы выбрать конкретную настройку. Каждая настройка может также иметь разные значения числа, которые существуют для измерения различных сильных сторон напряжений, сопротивлений и усилителей. Поэтому, если у вас установлен мультиметр в 20 в секции DCV, мультиметр будет измерять напряжения до 20 вольт.

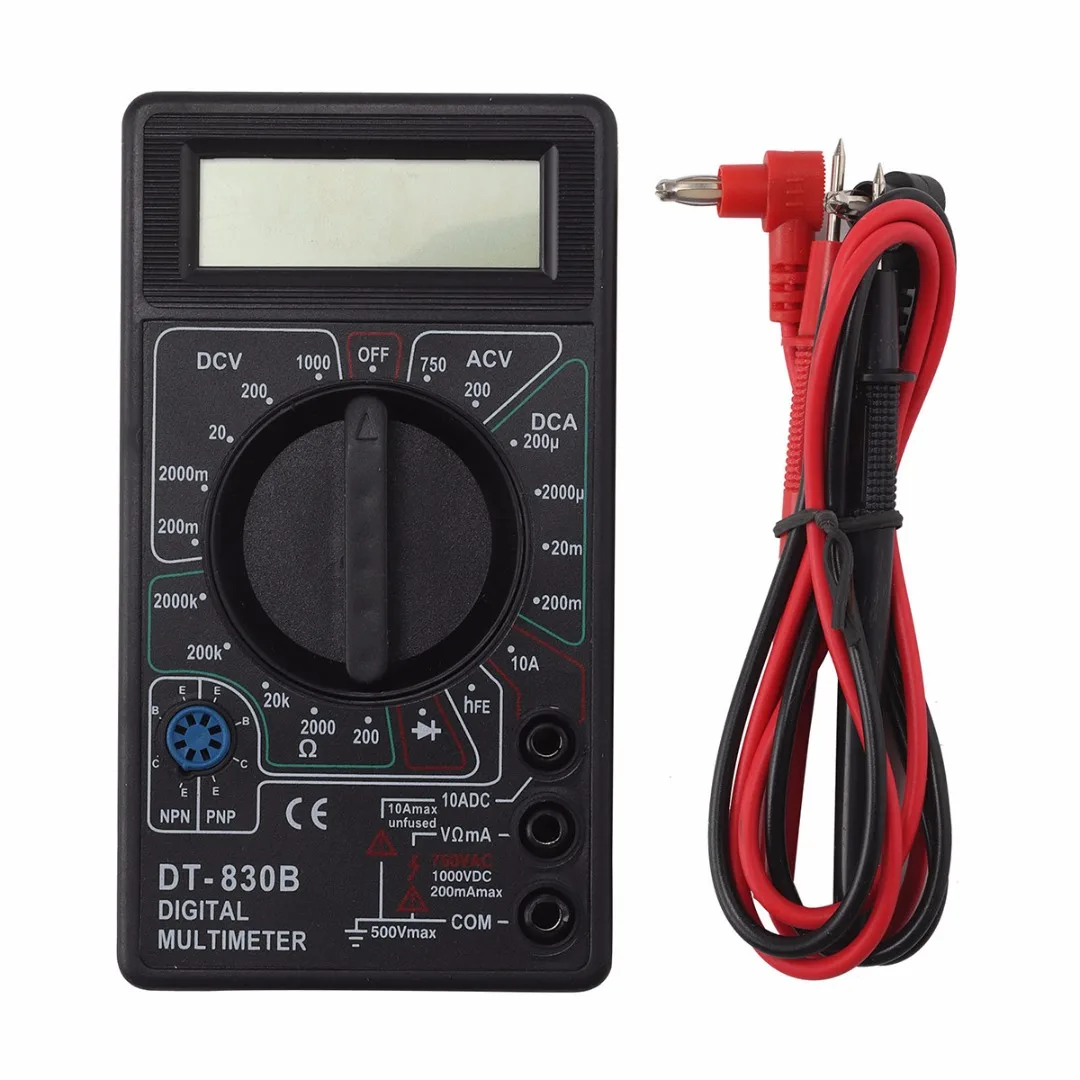

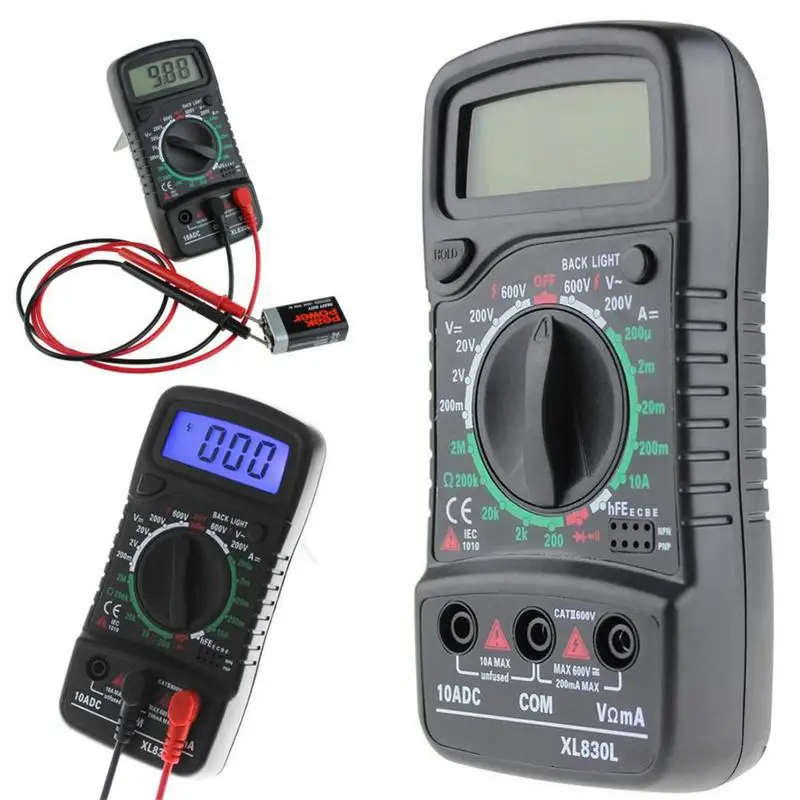

В вашем мультиметре также есть два или три порта для подключения зондов (на фото выше):

• COM порт означает «Common», и черный зонд всегда подключается к этому порту.
• VΩmA
  порт (иногда обозначается как mAVΩ) является просто аббревиатурой для напряжения, сопротивления и тока (в миллиамперах). Это означает, что красный зонд подключается, если вы измеряете напряжение, сопротивление, непрерывность и ток менее 200 мА.
• 10ADC порт (иногда обозначаемый как 10А) используется всякий раз, когда вы измеряете ток, превышающий 200 мА. Если вы не уверены в текущей ничьей, начните с этого порта. С другой стороны, вы не будете использовать этот порт вообще, если вы измеряете что-либо, кроме текущего.

Предупреждение: Убедитесь, что если вы измеряете что-либо с током выше 200 мА, вы подключаете красный зонд к порту 10А, а не к порту 200 мА. В противном случае вы можете взорвать предохранитель внутри мультиметра. Кроме того, измерение чего-либо более чем на 10 ампер может привести к взрыву предохранителя или разрушению мультиметра.

Ваш мультиметр может иметь совершенно отдельные порты для измерения усилителей, в то время как другой порт предназначен только для напряжения, сопротивления и непрерывности, но самые дешевые мультиметры будут использовать порты.

В любом случае, давайте начнем с использованием мультиметра. Мы будем измерять напряжение батареи АА, текущий нажим настенных часов и непрерывность простого провода в качестве некоторых примеров, чтобы вы начали и знакомы с использованием мультиметра.

Испытательное напряжение

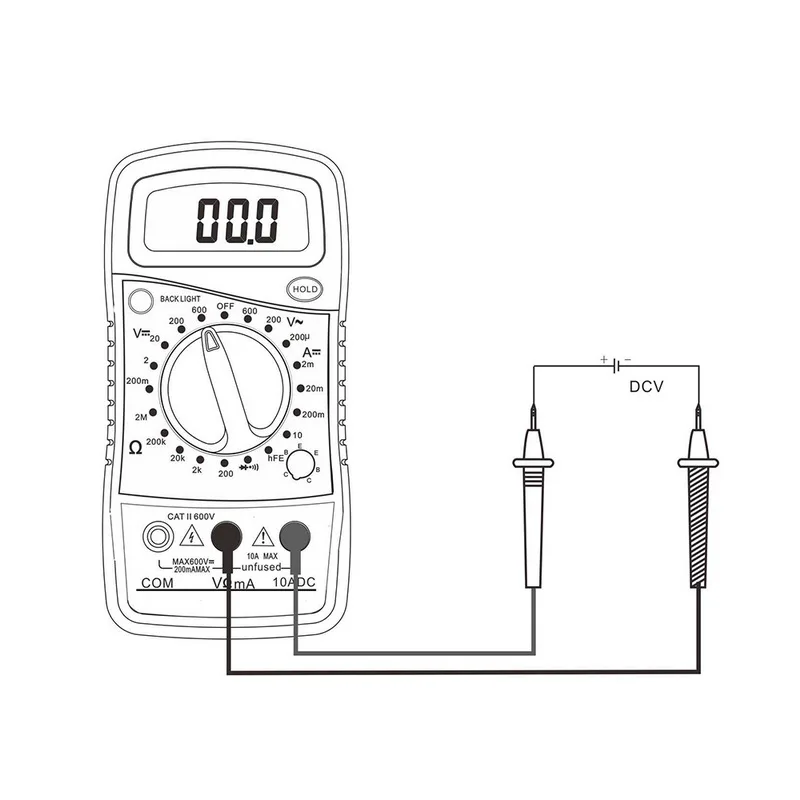

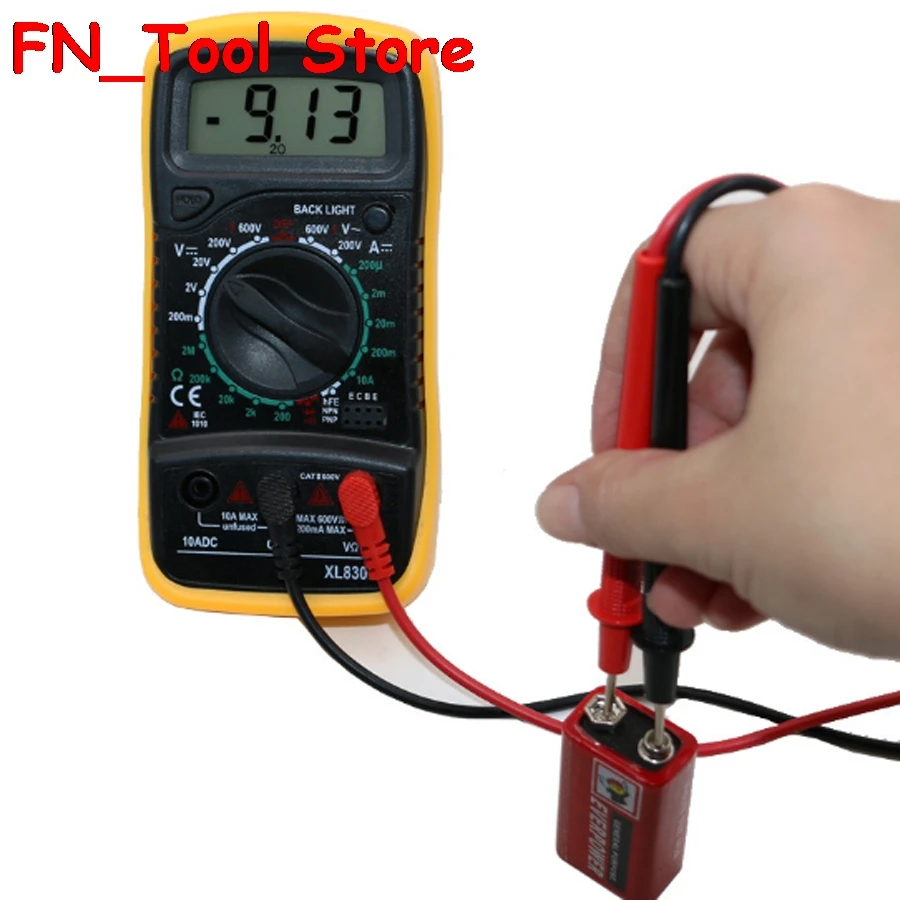

Начните с включения мультиметра, подключив датчики к соответствующим портам, а затем установите ручку выбора на самое высокое значение в секции DCV, которое в моем случае составляет 500 вольт. Если вы не знаете, по крайней мере, диапазон напряжения, который вы измеряете, всегда полезно сначала начать с самого высокого значения, а затем проложить свой путь до получения точного показания. Вы увидите, что мы имеем в виду.

В этом случае мы знаем, что батарея АА имеет очень низкое напряжение, но мы начнем с 200 вольт только ради примера. Затем поместите черный зонд на отрицательный конец батареи и красный зонд на положительный конец. Взгляните на показания на экране. Поскольку у нас установлен мультиметр с большим напряжением 200 вольт, он показывает «1,6» на экране, что означает 1,6 вольта.

Тем не менее, я хочу более точное считывание, поэтому я сдвигу ручку выбора ниже до 20 вольт. Здесь вы можете видеть, что у нас есть более точное чтение, которое колеблется между 1,60 и 1,61 вольт. Достаточно хорошо для меня.

Если вы когда-либо установили ручку выбора на числовое значение, меньшее, чем напряжение, которое вы тестируете, мультиметр будет просто читать «1», что означает, что он перегружен. Поэтому, если бы я должен был установить ручку до 200 милливольт (0,2 вольта), то 1,6 вольт батареи АА слишком много, чтобы мультиметр мог справиться с этой настройкой.

В любом случае, вы можете спросить, почему вам нужно будет проверить напряжение чего-то в первую очередь. Ну, в этом случае с батареей АА, мы проверяем, не осталось ли сока. На 1,6 вольт, это полностью заряженная батарея. Однако, если бы он читал 1,2 вольта, он был бы близок к непригодности.

В более практичной ситуации вы можете сделать такой тип измерения на автомобильной батарее, чтобы убедиться, что она может погибнуть или если генератор переменного тока (который заряжает батарею) плохо работает. Показание между 12,4-12,7 вольт означает, что аккумулятор в хорошей форме. Все ниже, и это свидетельствует о смерти батареи. Кроме того, запустите свой автомобиль и немного измените его. Если напряжение не увеличивается примерно до 14 вольт или около того, то, скорее всего, у генератора возникают проблемы.

Тестирование тока (ампер)

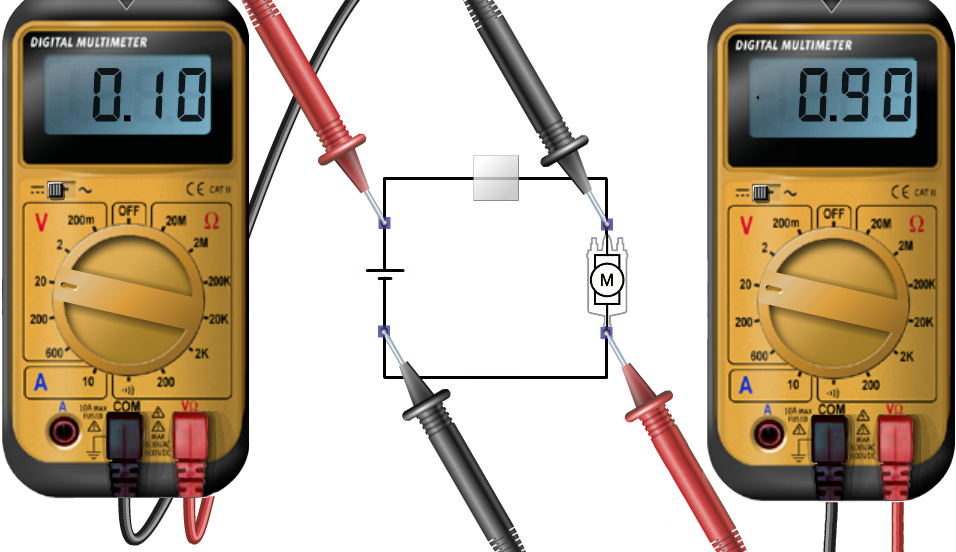

Тестирование текущей ничьи что-то немного сложнее, поскольку мультиметр необходимо подключать последовательно. Это означает, что сначала необходимо сломать схему, которую вы тестируете, а затем ваш мультиметр находится между этим перерывом, чтобы подключить схему обратно. В принципе, вы должны прерывать поток тока в некотором смысле — вы не можете просто вставлять зонды в схему где угодно.

Выше — грубый макет того, как это будет выглядеть с базовыми часами, отходящими от батареи АА. С положительной стороны, провод, идущий от батареи к часам, разбивается. Мы просто помещаем наши два датчика между этим пролом, чтобы закончить схему снова (с красным зондом, подключенным к источнику питания), только на этот раз наш мультиметр зачитает усилители, которые часы тянут, что в данном случае составляет около 0,08 мА.

В то время как большинство мультиметров также могут измерять переменный ток (AC), это не очень хорошая идея (особенно, если ее живая мощность), так как AC может быть опасным, если вы в конечном итоге допустили ошибку. Если вам нужно выяснить, работает ли розетка, используйте вместо этого бесконтактный тестер.

Непрерывность тестирования

Теперь давайте проверим непрерывность цепи. В нашем случае мы немного упростим ситуацию и будем просто использовать медный провод, но вы можете притвориться, что между двумя концами есть сложная цепь или что провод представляет собой аудиокабель, и вы хотите убедиться он работает нормально.

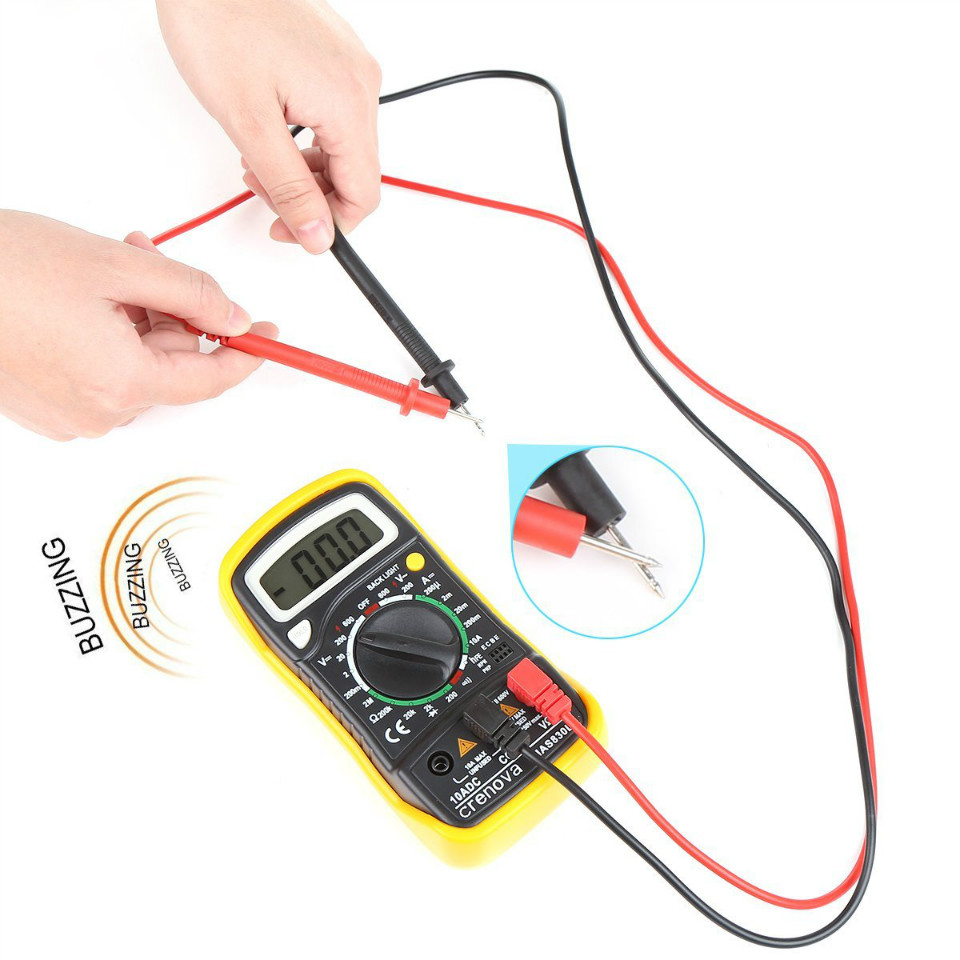

Установите мультиметр в положение непрерывности, используя ручку выбора.

Считывание на экране мгновенно будет читать «1», что означает отсутствие непрерывности. Это было бы правильно, потому что мы еще не подключили пробники.

Затем убедитесь, что цепь отключена от сети и не имеет питания. Затем подключите один зонд к одному концу провода, а другой — к другому концу — не имеет значения, какой зонд идет по нему. Если есть полная схема, ваш мультиметр будет либо подавать звуковой сигнал, либо показывать «0», либо что-то иное, чем «1». Если он все еще показывает «1», тогда возникает проблема, и ваша схема не завершена.

Вы также можете проверить, что функция непрерывности работает на вашем мультиметре, коснувшись обоих зондов друг к другу. Это завершает схему, и ваш мультиметр должен сообщить об этом.

---

Вот некоторые из основ, но обязательно прочитайте руководство по вашему мультиметру для каких-либо особенностей. Это руководство должно стать отправной точкой для запуска и запуска, и очень возможно, что некоторые вещи, показанные выше, различны для вашей конкретной модели.

Какой мультиметр вам нужен?

Что означают все символы?

Как использовать мультиметр

Tweet

Share

Link

Plus

Send

Send

Pin

Как измерить сопротивление мультиметром. Измерение сопротивления мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте «Электрик в доме». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора

, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники — законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

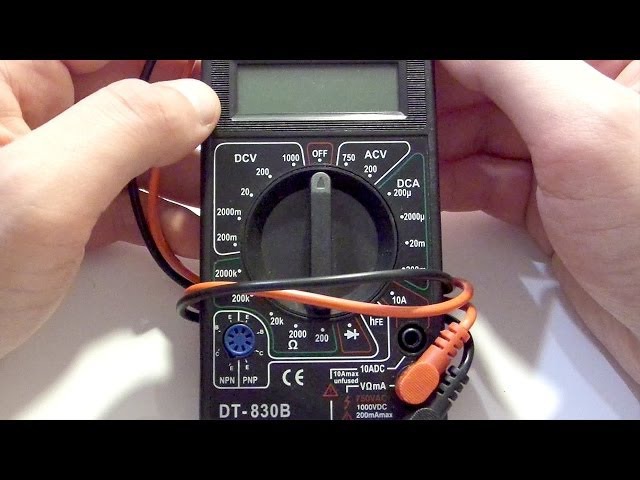

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A. В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

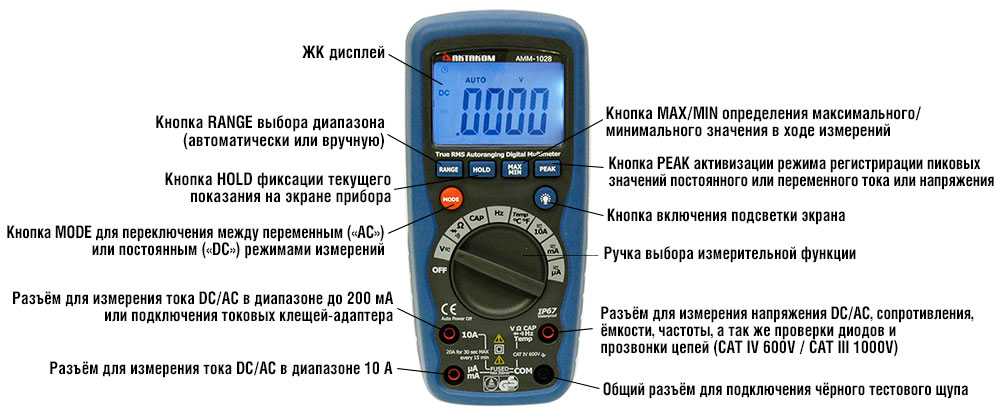

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common — общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

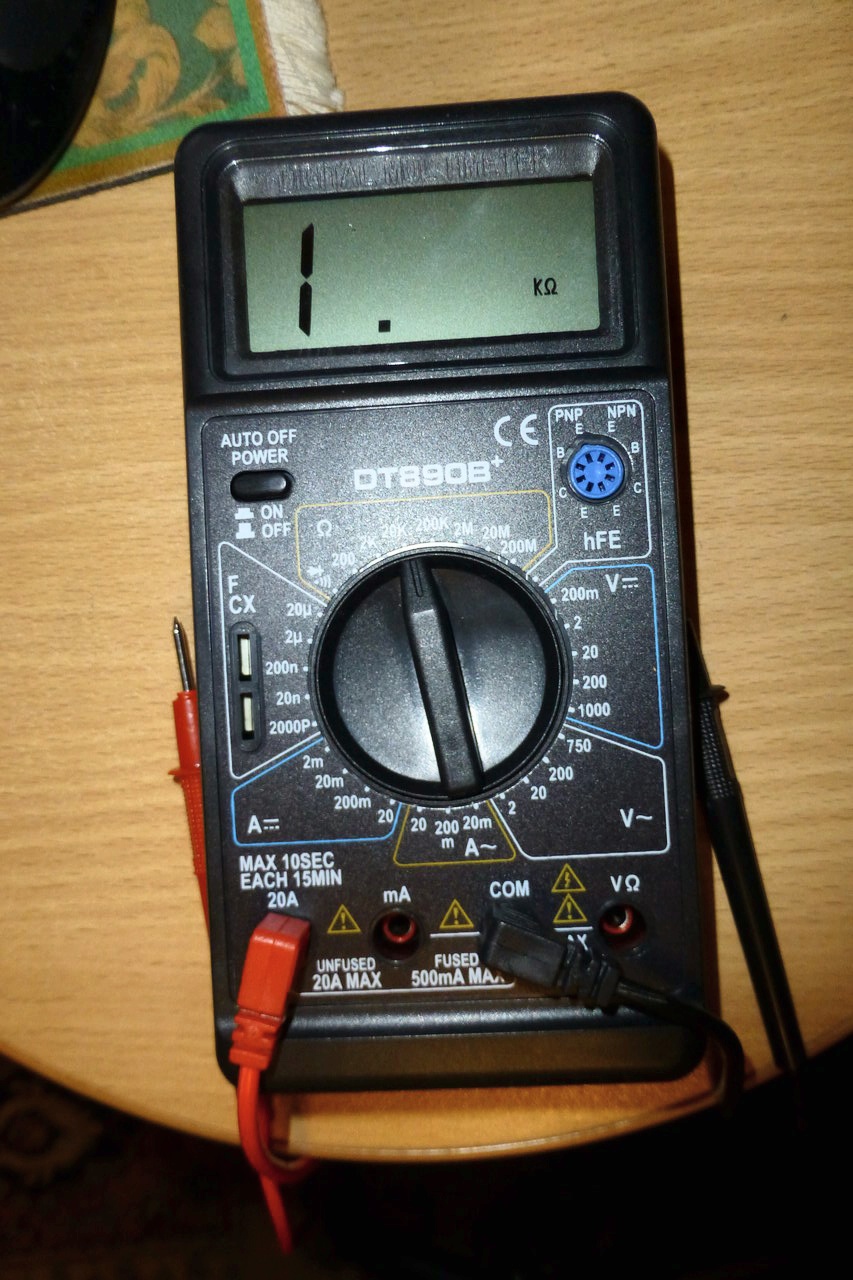

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой — к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение, в данном случае это — 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений, но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений. Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как пользоваться мультиметром — самостоятельное осваивание стрелочного, цифрового мультиметра

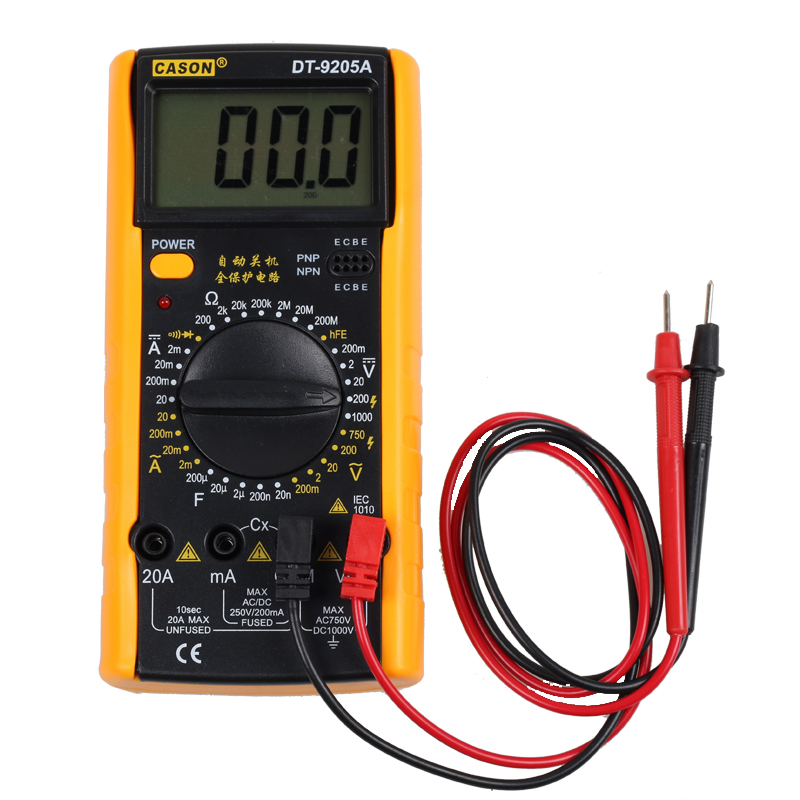

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

• Аналоговые
• Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

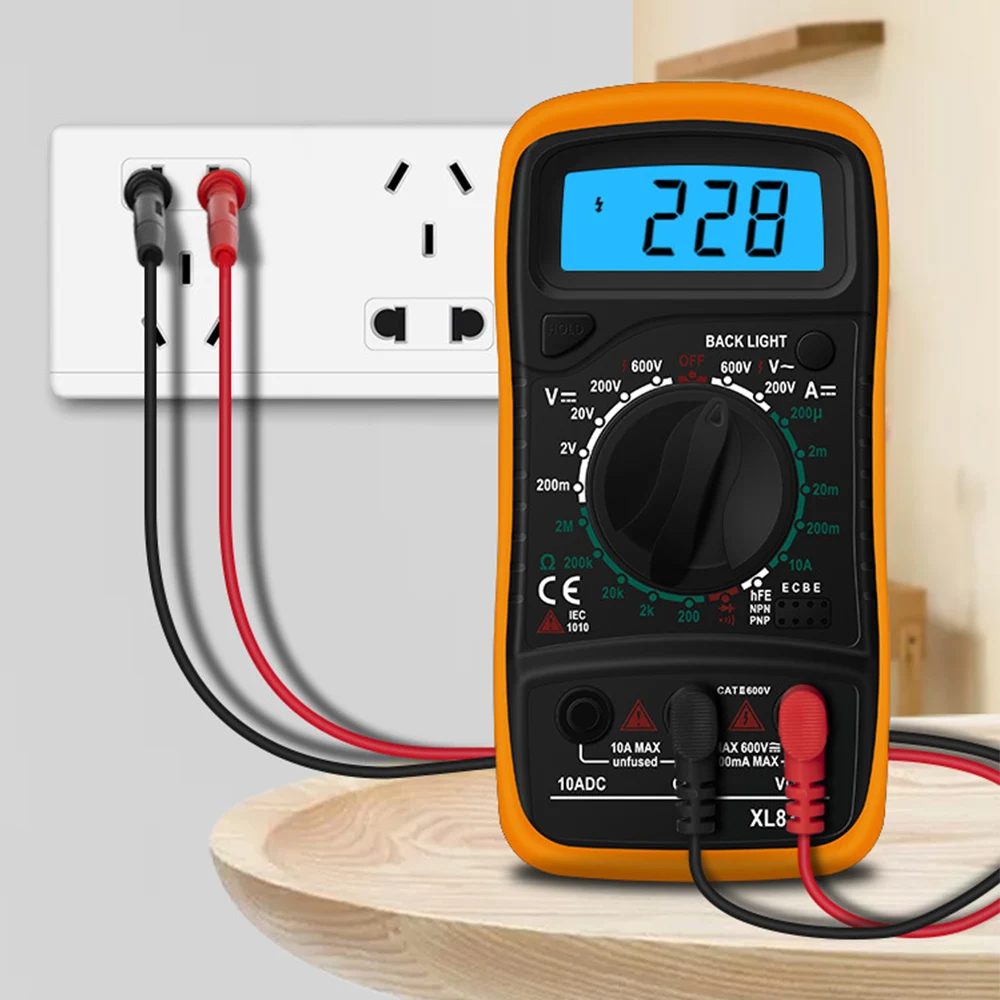

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

• Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
• Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
• Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
• Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

• Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V»
• Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
• Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

• Подключение проводов в соответствующие разъемы мультиметра
• Выбор или ручная настройка нужной широты показателей
• Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
• Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

• Включите на устройстве функцию прозвонки
• Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем «COM», а красный – в разъем «V»
• Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
• Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
• Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод  устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

• Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
• Провода установлены в неправильные разъемы на передней панели устройства
• Неправильно выбран способ подключения проводов к цепи
• Неправильно выбран режим тока в сети
• Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

Как откалибровать мультиметр, методика калибровки

Для определения нормальной работы электрического оборудования используют, как правило, специальный измерительный прибор. Название его — мультиметр. Он является универсальным, потому что позволяет также проверить напряжение и качество соединения между проводниками. Но, как и любая техника, через несколько лет эксплуатации он может выйти из строя. Крайне важно уметь проверить его перед покупкой, самостоятельно найти дефект и откалибровать устройство.

Документация

Любой измерительный прибор имеет относительную погрешность. Обычно этот параметр фиксирован и индивидуален для каждого мультиметра. Он отражается в документации, прилагаемой к товару. Данные о погрешности обозначаются знаком процента или «плюса-минуса». Производитель указывает максимально допустимый диапазон отклонений, который получает после калибровки на заводе.

Однако перед использованием можно определить точность мультиметра самостоятельно. Часто два разных экземпляра, выпущенных одним и тем же производителем, могут иметь разные погрешности.

Для правильной оценки лучше использовать абсолютную цифру, которая приводится в конце шкалы погрешностей. Например, если нужно произвести измерения, где диапазон напряжения составляет 2 В, погрешность не должна составлять больше ±41 мВ.

Если паспортные данные мультиметра рассчитывают погрешность в процентном соотношении, например, ± 0,5% и ± 1D, то считаем. 0,5% от 2 В Получается значение 40 мВ, в этом случае единицей меньшего разряда выступает 1 мВ.

Если вы выявили, что на данном отрезке измерений мультиметр показывает отклонения, больше предусмотренных, ему требуется калибровка. Если правильно провести процедуры, показания будут точнее тех, которые указывает производитель в паспорте товара.

Характеристики и спецификация

Прибором ДТ 838 можно измерить электрические величины в следующих пределах:

1. Постоянное напряжение от 200 мВ до 1 000 В. Погрешность измерения составляет ± 0,5 % в каждом диапазоне измерений.
2. Переменное напряжение в 2 диапазонах: до 750 и до 1 000 В с погрешностью ± 1,2 %.
3. Постоянный ток в 5 фиксированных диапазонах от 2 мА до 10 А. Погрешность составляет ± 1 %.
4. Сопротивление постоянному току от 200 Ом до 2 МОм. При этом погрешность составляет ± 0,8 %, а на максимальном значении повышается до 1 %.
5. Звуковая прозвонка. Зуммер включается, если сопротивление цепи меньше 1 кОм.
6. Измерение температуры от — 20 °С до + 1370 °С, с точностью ± 3 %.

Последний замер проводится при условии поставки в комплекте прибора термопары. Если же ее нет, то мультиметр покажет значение внутренней температуры (помещения).

Питание устройства осуществляется от батарейки напряжением 9 В. При прозвонке сети напряжение на разомкнутых щупах составляет около 2,8 В.

Проверка целостности соединений — наиболее частая операция, проводимая данным прибором.

Для ее выполнения переключатель режимов необходимо установить в положение звуковой прозвонки.

При целостности соединений (сопротивление меньше 1 кОм) измеритель издаст звуковой сигнал, а на дисплее отразятся показания, близкие к нулю.

Отсутствие сигнала либо слишком большие показания, свидетельствуют об обрыве либо о наличии мест с большим переходным сопротивлением.

Таким же способом определяется работоспособность устройства после включения и перед проведением замеров.

При замере силы постоянного тока в пределах 10 А время операции ограничивается 15 секундами. Если это условие не соблюдать, то сгорит плавкий предохранитель.

В моделях, где он отсутствует, может выйти из строя измерительная схема.

При проведении работ необходимо помнить, что измерению могут подлежать схемы или элементы, находящиеся под высоким напряжением.

Для того чтобы обезопасить себя от поражения электрическим током, необходимо соблюдать правила безопасности при работе с электрооборудованием. По окончании работ необходимо выключить прибор, и отсоединить щупы.

Варианты определения погрешности

Как откалибровать прибор – вопрос достаточно сложный, потому что единая методика, описывающая данные действия, не предусмотрена. Каждый пользователь подбирает удобный для себя метод, которых наиболее соответствует модели его мультиметра и является доступным.

Большинство мультиметров используется для измерения напряжения, прозвона электросетей, измерения сопротивления, ими проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру. Не столь важно, какой модели у вас прибор. Методика калибровки может быть единой для нескольких продуктов разных компаний.

В основном мультиметры имеют стандартную схему. Полученные показания они превращают в напряжение, которое сравнивается с образцовым значением, называемым VREF. Благодаря этому и удается получить измеряемые величины.

Для того чтобы они были максимально точными, необходимо, чтобы образцовое напряжение было приближено к идеальному. Так как величину ему в большинстве случаев задает обычный резистивный делитель, точность данных может зависеть от того, насколько свежая у прибора батарея. Если она разряжена, мультиметр будет выдавать неверные данные.

Неточность образцового напряжения сделает неверными и все остальные величины, получаемые при помощи мультиметра. Методика калибровки требует точной установки именно этого исходного параметра.

Совет. Перед тем как настраивать прибор, замените батарею или убедитесь в том, что она хорошо заряжена.

Многие мультиметры имеют подстроечные элементы для калибровки. Это переменные резисторы с дополнительным выводами. Искать их несложно, они имеют специальные обозначения на плате.

Если прибор старого образца, и плата таких обозначений не имеет, найдите примерное их месторасположение, а затем сравните со схемой мультиметра.

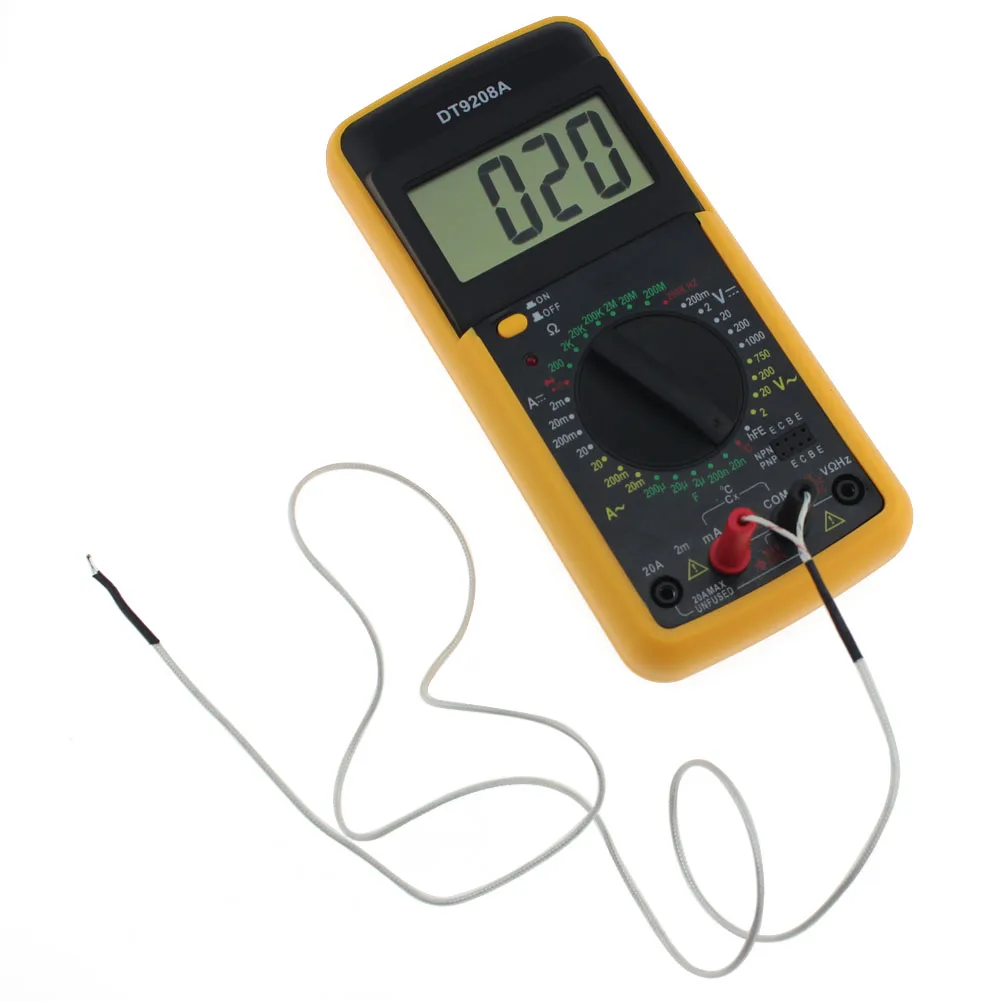

Настройка измерителя температуры

Если мультиметр имеет внутренний датчик температуры, чаще всего для этого применяют диодD13: падение напряжения будет зависеть от температуры.

Например, если ТКН р-n перехода имеет отрицательное значение, типовым параметром будет являться 2 мВ/°С. Если требуется измерить значение температуры внешней среды, применяется термопара К-типа, чаще всего она является стандартной, прилагаемой к прибору. Изготавливается она из биметаллического сплава, подключать ее требуется параллельно внутреннему датчику.

Для калибровки показателя температуры надо отталкиваться от двух точек: 0°С (для этого требуется резистор VR5) и любая температура, которая известна вам точно, используется резистор VR4.

Совет. Для того чтобы добиться от мультиметра максимальной точности, нужно выбирать максимально высокое значение температуры, которое доступно вам для измерения.

Например, проводя калибровку дома, можно использовать емкость со льдом, температуру собственного тела или кипящую воду. Однако с последней стоит проявлять осторожность, так как в зависимости от атмосферного давления температура кипения воды может меняться в значении, достаточном, чтобы прибор показывал неточные данные.

Используя температуру собственного тела, контроль вы сможете осуществить при помощи ртутного термометра.

Вывод можно сделать следующий. Методика проверки мультиметров таким способом не является универсальной, однако она наиболее удобна для настройки оборудования в домашних условиях.

Источник

Калибратор или образцовое напряжение

Для калибровки может быть применен специальный прибор типа АКИП-2201. Он выдает показания с высокой точностью, и на них можно ориентироваться для подгонки своего мультиметра.

Однако стоимость такого калибратора высока, поэтому им пользуются только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступный вариант для калибровки в домашних условиях – применить источник образцового напряжения. С его помощью можно провести калибровку популярных мультиметров Mastech и других марок.

В качестве источника можно использовать микросхему REF5050 на 5 В или специальный контрольный источник AD584, или любой другой с высокой точностью, который удастся найти. У нее заявленная точность 0,05%. Подключив мультиметр к схеме, подстроечными элементами добиваются правильные показания прибора.

Описание и особенности

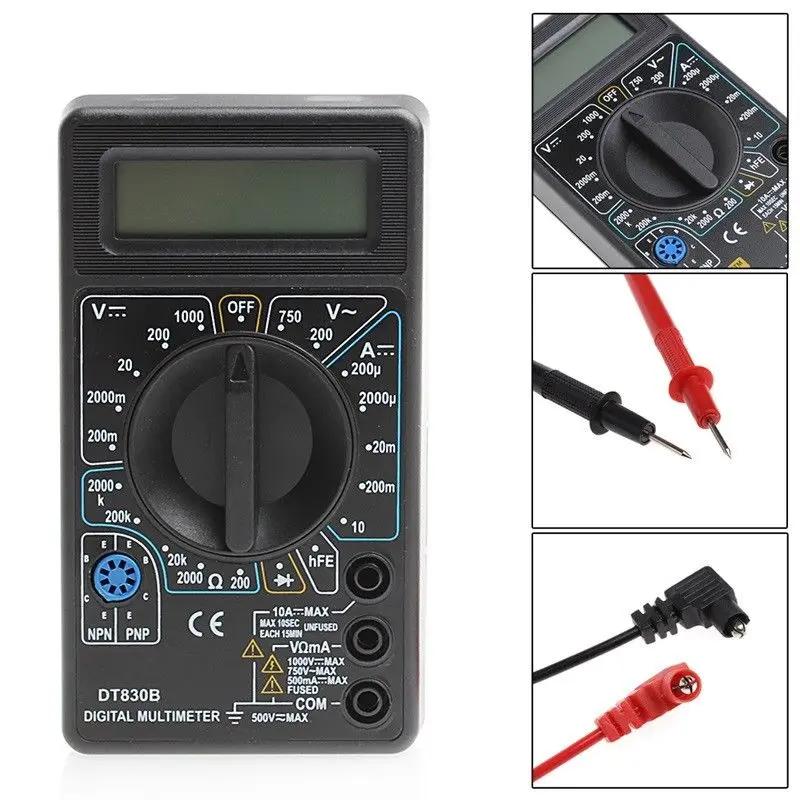

Главным элементом цифрового мультиметра ДТ 838 является интегральный аналого-цифровой преобразователь напряжения (АЦП). Для производства недорогих многофункциональных измерителей был создан преобразователь на микросхеме ICL7106.

На его основе выпущен целый ряд удачных приборов 830 серии. Сегодня она является самой повторяемой и многочисленной в мире.

С помощью мультиметра можно проводить практически все измерения электрических величин: от напряжения и сопротивления до проверки транзисторов и диодов.

Он обеспечен защитой от перегрузок на всех пределах. Имеется индикатор уровня разряда батареи.

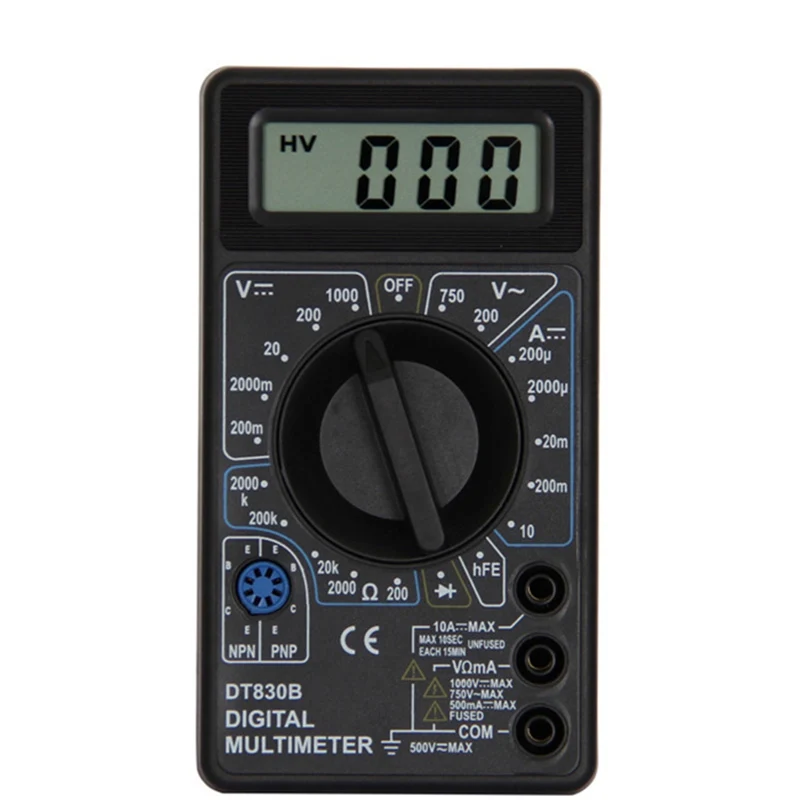

На лицевой панели устройства расположен 3 1/2 разрядный дисплей, выполненный в виде семиразрядного жидкокристаллического индикатора. Высота знаков составляет около 13 мм.

Ниже индикатора расположена панель с изображением символов величин измеряемых параметров.

В центре находится переключатель выбора режимов.

Для проведения измерений коммутатор устанавливается на необходимую величину.

При этом вращать его можно как в одну, так и в другую сторону.

Схема измерителя с АЦП собрана на печатной плате. С обратной стороны расположены контактные дорожки, по которым при выборе режимов перемещаются ламели коммутатора.

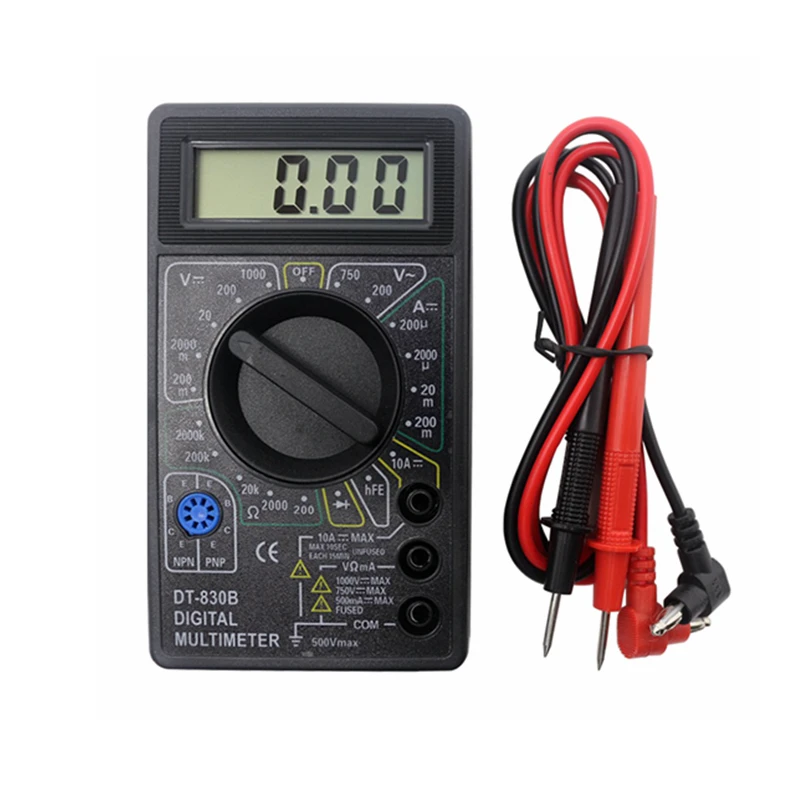

Для подключения прибора к проверяемой схеме имеются щупы. Эти элементы низкого качества и для точных замеров не годятся. Многие радиолюбители меняют их сразу после покупки прибора.

Чтобы знать как пользоваться мультиметром правильно, предусмотрено руководство пользователя, в котором подробно указан пошаговый алгоритм выполнения операций.

В инструкции по эксплуатации отмечены технические характеристики устройства в различных режимах, с указанием пределов, разрешающей способности и точности измерений.

Для используемого типа АЦП мультиметр ДТ 838 изготовлен по классической схеме, с применением точных делителей напряжения на сопротивлениях для всех измеряемых режимов.

Данное устройство популярно среди автолюбителей. Им можно как проверить аккумулятор, так и прозвонить электропроводку машины.

Этапы процедуры

Нужно в первую очередь сделать следующее:

• настроить делитель, который и определяет исходное VREF, для этого вам потребуется потенциометр VR1;
• переключите мультиметр на деление 200мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем ближе оно к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
• после этого можно настраивать показания мультиметра. Если вы меняете полярность, прибор должен реагировать и выдавать соответствующий знак.

Кроме этого, проверяется работа устройства и в других диапазонах. Если он исправен, расхождений не появится. Для того чтобы проконтролировать показатели, можно произвести повторное измерение напряжения, используя 36 вывод АЦП.

В этом случае напряжение должно составить 100 мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что часто производители устанавливают однооборотные потенциометры с сопротивлением 20 кОм, в результате чего не удается получить высокоточных показаний устройства.

Резистор переменный VR2 применяется для калибровки мультиметра при работе с переменным напряжением тока. Потребуется установить мультиметр в тот же диапазон, что использовался ранее – 200 мВ, но напряжение уже следует давать переменное.

На выход подают 190 мВ, частота должна составлять 100 Гц. Оцените полученные данные и настройте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается при помощи переменного резистора VR3, но для этого нужен эталонный конденсатор. Благодаря ему удается измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорциональным величине емкости, подвергнутой измерению; измерять требуется, используя АЦП.

Как проверить мультиметр перед покупкой

Запомните, что нельзя покупать такую технику на рынке, поскольку там нередко попадается некачественный товар, уже использованный и без возможности проверки. В специализированных же магазинах все проще: консультант легко может рассказать обо всех нюансах мультиметра, а также подсказать порядок и способы проверки. В первую очередь, важно осмотреть корпус на предмет сколов или нецелостности проводов.

Если все в порядке, то можно переходить к дальнейшей проверке. Затем штекеры шурупов вставляются в необходимые отверстия, чтобы включить прибор. В качестве теста можно проверить напряжение электрической сети в магазине. Щупы вставляются в розетку, а на экране загораются обозначения, которые не должны меняться при нажатии. Во время прозвона сети вы должны слышать характерный и непрерывный пищащий звук. В этом случае прибор исправен.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

• Определение переменного тока.

• Измерение постоянного тока.

• Определение силы тока.

• Измерение сопротивления.

• Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

• Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров щупы подключаются последовательно.

Функции, выполняемые прибором

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина. Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.

Постоянное напряжение

Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния. Цепи, в которых производится измерение, делятся на два вида:

1. Постоянный ток.
2. Переменный ток.

Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.

Переменным называют ток, меняющий свою величину и (или) направление во времени. К нему относятся:

• синусоидальный;
• прерывистый;
• выпрямленный.

На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.

На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.

Действующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом». Поэтому используют разные методы измерения:

• мгновенное;
• амплитудное;
• действующее.

Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41). Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключается параллельно источнику питания, ток измеряется иначе. Измеряемую электрическую цепь разрывают, а в разрыв подключают амперметр. В этом случае мультиметр вносит свое сопротивление. Чтобы снизить искажения и расширить предел измерения, используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно прибору и понижают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи

, потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров ставится предупреждение о том, сколько времени можно проводить измерение больших токов. Например, в DT 838 C указано, что измерение тока в 10 А должно длиться не более 10 секунд с 15 минутами отдыха.

В мультиметре ДТ 838 измеряемый ток может доходить до 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя ставится на отметку 10 А. Шкала для измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «m») или микроамперах. 1А = 1000 mA = 1 млн микроампер.

Амперметр категорически запрещено включать по схеме вольтметра, т. е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока необходимы диоды, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Чтобы измерять переменный ток, используют специальные трансформаторы.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.

Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала о. При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого изменяем положение переключателя на нужный режим. Вместо щупов подключается термопара. К предмету, температуру которого нужно определить, подключается кончик подвески. В данном случае термопара необходима для того, чтобы измерять температуру именно предмета. Без нее прибор будет показывать свою внутреннюю температуру. Она, как правило, находится на том же уровне, что и температура в помещении. Эта функция позволяет контролировать нагрев (или перегрев) любых радиокомпонентов, микросхем.

Прозвонка соединений осуществляется просто. Это необходимо для определения места разрыва сети (если проводка порвалась). Еще одна возможность — определение возникающего короткого замыкания. Для начала измерения переключатель поворачивают в необходимое положение. Далее двумя щупами необходимо прикоснуться к разным концам. Если короткое замыкание произошло, раздастся звуковой сигнал.

Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.

Тесты и сравнения

Для визуального сравнения результатов тестирования использовался мультиметр более высокого класса — Unit 151B. Было проведено 3 теста по измерению величины постоянного напряжения, силы тока и сопротивления.

В качестве источника постоянного напряжения использовался сетевой адаптер на 5 В.

Тестируемый прибор показал величину напряжения равную 5,16 В, в то время как контрольный — 5,11 В. При этом точность измерения составила 1%, что вдвое больше заявленной.

Для измерения тока к этому же адаптеру подключили автомобильную лампу на 24 В. Оба устройства были включены в цепь последовательно с нагрузкой.

Контрольный мультиметр зафиксировал значение равное 0,41 А, что на 0,06 А больше чем тестируемый. В этом случае погрешность составила 1,5 %, вместо заявленного 1 %.

При измерении сопротивления резистора с маркировкой 2,7 кОм оба прибора показали одинаковый результат — 2,69 кОм, что полностью соответствует заявленной точности.

По результатам тестов можно сделать вывод, что испытуемый образец соответствует заявленной точности не у всех измеряемых электрических величин. Однако на бытовом уровне, где не нужна большая точность, он выполнит любые обмеры с достаточной погрешностью.

Малогабаритный измерительный мультиметр DT 838 — это многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.

Свою популярность он приобрел из-за своей дешевизны, надежности, простоты эксплуатации, удобства и малых габаритов. Все эти цифровые приборы изготавливают на многочисленных индустриальных электротехнических заводах в Китае, причем под разными торговыми марками.

Эти марки уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются лишь качеством исполнения и комплектацией. Покупая мультиметр DT 838 инструкция, которая к нему прилагается, вам пригодится.

Кстати, она подходит к таким популярным моделям, как М-830В и DT 832.

Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном об этом спрашивают люди, которые впервые приобрели это чудо китайской промышленности. Сложного здесь ничего нет. Переключатель диапазонов устанавливается в нужный режим путем поворота в нужную сторону. Причем его можно поворачивать в разные стороны, по ходу часовой стрелки или против ее хода. Щупы устанавливаются следующим образом. Один всегда в отверстие COM это минус для постоянного тока (хотя прибор не чувствительный к полярности и покажет при не правильной полярности значок минус). Второй в отверстие VΩmA для всех режимов, кроме измерения силы тока.

Для измерения силы тока необходимо переставить второй щуп в третье отверстие с обозначением 10ADC и переключить в соответствующий режим измерения силы тока. Цифровой мультиметр DT 838 инструкция позволяет использовать на все 100 процентов. В ней так же подробно изложены все действия по проведению различных измерений (причем в инструкции обычно упоминаются модели М-830В, DT 832, DT 838). Там же указаны все характеристики прибора (смотри таблицу 1), некоторыми производителями в этом документе может быть указана схема мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, его существенный недостаток для профессионалов это его невысокая точность измерений. Хотя для бытовых нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, силы тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

Кроме измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), это измерительное устройство позволяет измерить сопротивление резисторов по постоянному току, статический коэффициент передачи тока базы (правда, только маломощных, полупроводниковых транзисторов (hFE)) и измерить температуру (TEMPoC) (для этого необходим специальный датчик, который может идти в комплекте, а может продаваться отдельно).

Для отображения результатов измерения используется 3,5-разрядный жидкокристаллический индикатор. Прибор автоматически умеет определять полярность при измерении напряжения и силы тока. За одну секунду происходит три-четыре измерения, из которых считается среднее и выводится на индикатор. Это малогабаритное цифровое устройство работает в температурном диапазоне от 0 до 40 С. Питание его обеспечивается батареей типа советская Крона (9 В). Все пределы измерения мультиметра Ресанта DT 838 защищены от перегрузок.

В основе этого оборудования используется по принципу двойного интегрирования микросхема типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такой аналого-цифровой преобразователь включает дифференциальные входы, которые используются для входного сигнала и для образцового опорного напряжения.

Такое исполнение микросхемы позволяет измерять напряжение, при этом не привязываться к источнику питания самой микросхемы, что позволяет устранить синфазные помехи, как в сигнальных цепях, так и в цепи образцового опорного напряжения. О подробном устройстве внутренней структуры, возможном применении данного типа микросхем можно почитать в Интернете.

Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех измерительных режимов. При выходе из строя рекомендуется не чинить прибор, а купить новый, так как стоит он достаточно дешево.

Измеряемая величина	Верхний предел диапазона измерений	Разрешающая способность	Погрешность при t = 17…29С
Постоянный ток	200 мкА	100 мА	±1 % ±2 емр*
	200 мА	100 мкА	± 1,2% ±2 емр
	10А	10 мА	± 2 % ± 2 емр
	200 мВ	100 мкВ	±0,25 % ± 2 емр
Постоянное напряжение	2В	1 мВ	±0,5% ± 2 емр
Переменное напряжение	200В	0,1 В	±1,2%±10емр**
Сопротивление постоянному току	200 Ом2кОм 20 кОм 200 кОм	0,1 Ом1 Ом 10 Ом 100 Ом	±0,8 % ±2 емр
	2000 кОм	1 кОм	± 1 % ±2 емр
Статический коэффициент передачи тока транзистора	Показания значения h31Э транзистора при токе базы 10 мкА и напряжении Укэ=2,8 В
Тест полупроводниковых p-n переходов	Ток через p-n переход около 1 мА; на дисплее показания тем больше, чем выше напряжение на диоде. При обратном включении диода на дисплее индицируется 1

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования. Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

режимы работы, измерение напряжения, сопротивления и прозвонка проводов

Во время ремонта квартиры или частного дома следует всегда обращать внимание на электрическую проводку. Обычно, чтобы найти и устранить неисправность, приходится обращаться к услугам профессионалов, что является довольно дорогим удовольствием. Всю работу можно выполнить и самостоятельно, но перед этим следует разобраться, как пользоваться мультиметром. Это устройство позволяет выполнять замеры электрических параметров.

Модификации измерительных приборов

Применение этих устройств позволяет с большой точностью измерять различные показатели. В последние годы профессиональные электрики и радиолюбители всё чаще начинают пользоваться мультиметром. Правильно будет сказать, что это не единственный тип аппаратов. Раньше применяли стрелочные аналоги. Самым популярным считался прибор советского производства Ц-20 (цешка).

С одной стрелкой он включал в себя сразу несколько шкал. Его можно было использовать в качестве омметра, вольтметра, амперметра. Это был аналоговый мультитестер. Подобные модели и сейчас применяют в тех случаях, когда присутствуют большие помехи, из-за которых электронные модели не функционируют. Но всё же популярностью пользуются цифровые типы.

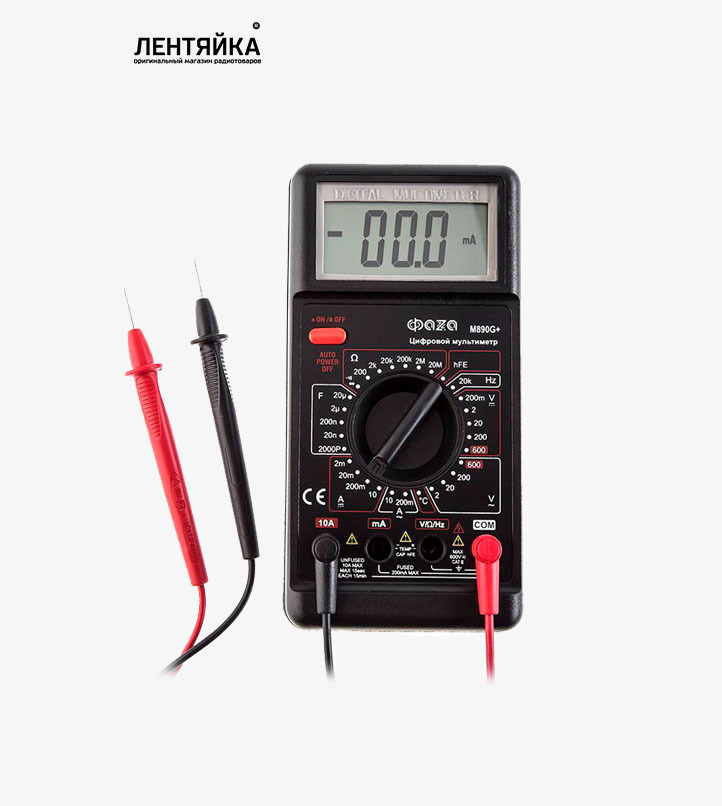

Есть множество различных модификации измерителей. Наиболее популярными являются dt9208a, mastech, mf 110a. Виды имеют разную точность замеров, а также отличаются между собой по функционалу. Есть автоматические цифровые мультиметры. Пользоваться ими довольно просто. В таких моделях у переключателя имеется только несколько положений. Они определяют характер измерения. В этом виде приборов пределы выбираются самостоятельно. Также существуют модели, которые можно подключать к компьютеру. Все измерения автоматически передаются в память ПК.

Большинство домашних мастеров выбирают относительно недорогие модели, которые имеют средний класс точности, где максимальное отклонение показателей составляет 1%.

Модификации, выпущенные в более позднее время, имеют расширенный функционал. Но для бытового использования такие возможности не слишком уж и важны. Обычным тестером для измерения напряжения пользоваться будет даже проще.

Строение электронного устройства

Перед тем как пользоваться вольтметром, следует тщательно разобраться в его строении. В электронных типах устройств присутствует маленький жидкокристаллический экран. Он отображает всю необходимую информацию о результатах измерений. Немного ниже расположен переключатель диапазонов, который может вращаться на 360 градусов вокруг своей оси. На нём нанесена отметка (в виде точки или стрелки). Она определяет диапазон, в котором сейчас работает аппарат. По кругу можно увидеть обозначения типов измерений.

Далее располагаются гнёзда под штекеры от щупов. Их может быть два или же три, но щупов всегда только два. Покрашенный в красный цвет — положительный или же плюсовой, в чёрный — отрицательный. Второй необходимо подключать только к тому разъёму, возле которого нанесена надпись COMMON. Также он может обозначаться «землёй». Плюсовой щуп вставляется в какое-либо свободное гнездо (если их три). Нужно дополнительно прочесть в инструкции, как пользоваться мультиметром, чтобы красный контакт вставлять в необходимое отверстие. Если что-то напутать с настройкой, прибор может сгореть.

Бывают и такие модели аппаратов, где гнёзда находятся снизу, а не справа. Для подключения это никакой роли не играет.

Также существуют устройства, которые оснащены четырьмя разъёмами. Два из них предназначается для замера токов. Одно для микротоков. Это показатели менее 200 мА. Второе необходимо для измерения силы тока от 200 мА до 10 А.

Положение переключателя

Режим, в котором будут проводиться измерения, зависит от того, как установлен переключатель. На одном конце ручки нанесена точка или стрелочка. Зачастую она окрашена в красный, коричневый или же белый цвет. Это место ручки и показывает выполняемый режим работы. Также вместо цветового обозначения деталь может быть сделана с заужением на одном из концов. Он тоже выполняет функцию указателя. Для удобства этот край можно покрасить самостоятельно с помощью капли лака для ногтей или краски.

Если поворачивать ручку, изменится режим работы устройства. Когда указатель установлен в верхнюю точку, аппарат выключен. Режимы работы:

1. AVC (также может обозначаться буквой V с волнистой чёрточкой). Этот режим предназначается для замеров переменного напряжения.
2. A с волнистой чертой. Производится измерение переменного тока. Такая функция имеется далеко не на всех моделях мультиметров.
3. A с прямой чертой. Этот режим необходим для замера показателей постоянного тока.
4. Ω — измерение сопротивлений.
5. V или же DCV предназначается для снятия постоянного напряжения.

В более продвинутых модификациях присутствует специальное положение, с помощью которого можно выяснить значение коэффициента усиления транзисторов. Также есть приборы с функцией определения полярности диодов.

Измерение сопротивления

На круге выбора положений измерение сопротивления находится вверху. Этот режим обычно разбивается на семь разных диапазонов:

• 200M;
• 20M;
• 2M;
• 200;
• 2k;
• 20k;
• 200k.

Буквы «k» и «M» обозначают кило (тысячу) и мега (миллион) соответственно. Чтобы выполнить замер, следует поставить ручку переключателя на необходимую позицию. Для сопротивления сначала выбирается сектор, обозначенный символом «Ω».

Перед тем как проводить какие-либо работы, желательно убедиться в работоспособности самого устройства.

Это необходимо, потому что во время измерения может возникнуть обрыв цепи, например, такое происходит из-за плохого контакта. Чтобы осуществить проверку, следует замкнуть между собой щупы. Если аппарат работает правильно, то на экране появится 0. В некоторых случаях показания ненулевые. Устройство может выдать значение в тысячные доли Ом. Это происходит из-за того, что сами провода прибора имеют своё сопротивление. При разомкнутой цепи должно показываться значение «1».

Снятие показателей силы тока

Для произведения замеров необходимо выяснить — постоянный или переменный ток в цепи. Измерение переменного тока может вызвать определённые проблемы, так как такой режим есть в функционале не всех моделей устройств. Но действия выполняются всегда одни и те же. Изменяется только расположение регулировочного переключателя.

После установки режима на переменный ток следует определиться, в какое гнездо необходимо будет подключить красный контакт. Чтобы не сжечь устройство, лучше сначала вставить красный щуп в гнездо, над которым написано «10А». Если снятые показатели будут маленькими (менее 200 мА), то контакт следует переставить в другой вход. По такому же алгоритму следует выбирать и диапазон. Сначала нужно установить на максимальную силу тока.

Для замера показателей постоянного тока вся процедура производится точно так же. Нужно помнить, что превышение максимального ограничения скорее всего выведет устройство из строя, может перегореть плавкий предохранитель или же вся начинка целиком. Поэтому очень важно правильно настроить аппарат.

Замер напряжения

Напряжение тоже может быть как переменным, так и постоянным, поэтому обязательно нужно выбрать правильное положение. Определяться с диапазоном нужно аккуратно. Если неизвестно, с чего начать, то лучше всего выставлять максимальные значения, а затем постепенно двигаться по шкале в меньшую сторону. Также нужно помнить о правильном положении щупов.

В качестве примера можно произвести замер напряжения на обычной пальчиковой батарейке или же на аккумуляторе.

Для этого необходимо на мультиметре установить переключатель в положение, предназначенное под постоянное напряжение. В этом случае известно ожидаемое значение, поэтому шкалу можно выбрать сразу. Следующим шагом будет прикосновение обоих щупов к двум контактам батареи. На жидкокристаллическом экране сразу же появятся цифры, которые и будут обозначать напряжение, выдаваемое электрическим элементом.

Правила прозвонка проводов

У многих начинающих электриков, которые только недавно стали учиться, возникает вопрос о том, зачем производить прозвонку проводов. Зачастую эту процедуру проводят для того, чтобы убедиться в целостности кабеля или найти неисправность в электросети. В теории это довольно просто, но на практике часто возникают определённые трудности.

Чтобы измерить показатели, необходимо на цепь подать очень слабый электрический ток. Источником должна служить батарея от мультиметра. При замыкании аппарат покажет значение сопротивления. Таким образом проверяется целостность провода или же ищутся концы одной жилы. Величина погрешности в этом случае не играет никакой роли. Если кабель целый, то по каждой из жил протекает электрический ток, а короткого замыкания нет.

Для проверки провода на наличие обрыва следует осуществить такие действия:

1. Мультиметр устанавливается в режим работы на 200 Ом.
2. Каждую жилу кабеля нужно поочерёдно проверить на обрыв.
3. Если сопротивление менее 2 Ом, провод целый. Когда этот показатель достигает 10 Ом, это может свидетельствовать о частичном обрыве, а также о возникновении неплотного контакта.

Также бывают случаи, когда необходимо выполнить прозвонку между распределительными коробками, так как в этих элементах электропроводки иногда очень сложно разобраться. В этом случае применяется такой же способ, как и при прозвонке проводов. Отличие только в том, что здесь необходим будет дополнительный проводник. Порядок действий:

1. Дополнительный кабель следует подключить к требуемому выводу на коробке. Второй конец подсоединяется к одному щупу аппарата.
2. Второй щуп используется для поиска вывода на другой распределительной коробке. Перебитую или же оборванную жилу можно найти с помощью метода исключения.

Следует помнить, что питание на исследуемом участке должно быть отключено. Лучше всего автоматом отсоединить от электропитания всю квартиру.

Электробезопасность во время работы

Мультиметр — это абсолютно безопасное устройство для человека, потому что питание на этом аппарате не превышает 9 В. Когда работы по измерению различных электрических параметров осуществляются на отключённых сетях, то особо следить за безопасностью нет необходимости. Осторожности требуют замеры, которые выполняются на подключённых схемах или электрооборудовании.

Для человеческого организма опасность начинается тогда, когда напряжение превышает 100 В, а сила тока — 10 А. В таком случае стоит соблюдать ряд правил безопасности:

1. Для замеров обязательно нужно применять лишь стандартные щупы. Изоляция их проводов должна быть качественной.
2. Следует надёжно осуществлять подсоединение.
3. Во время замеров нельзя прикасаться к клеммам и любым другим оголённым участкам.

Наиболее опасным считается проведение замеров силы тока. Это связано с тем, что аппарат подключается к схеме последовательно, поэтому весь ток проходит через электротестер. Если сила тока превышает 10 А, обязательно следует отключать напряжение.

Russian HamRadio — Настройка измерителя температуры цифрового мультиметра М890С.

Рис.1.

Как видно, измеритель температуры выполнен по обычной схеме измерительного моста, левое плечо которого образуют резистор R2 (нумерация всех элементов условная), диод VD1 и резистор R3, а правое — резисторы R4—R6.

В диагональ моста включены последовательно датчик температуры ВК1 (термопара, подключаемая к розетке XS1) и дифференциальные входы аналого-цифрового преобразователя (АЦП). Таким образом, вырабатываемая датчиком ЭДС подается непосредственно на входы АЦП.

Как известно, ЭДС термопары пропорциональна разности температур горячего и холодного спаев, поэтому при точных измерениях температуру холодного спая фиксируют, обычно погружая его в воду с таящим льдом.

В упрощенном варианте в измеритель вводят термозависимый элемент (в данном случае — диод VD1). Если температура датчика, прибора и окружающей среды одинакова, ЭДС термопары равна нулю, и в этом случае диод работает как датчик температуры воздуха.

Начальную подстройку показаний выполняют подстроечным резистором R5 по температуре окружающей среды. Однако этого недостаточно — требуется еще и регулировка чувствительности измерителя. У АЦП ICL7106 она определяется значением образцового напряжения на выводах 35 и 36.

При измерении электрических величин (кроме сопротивления) образцовое напряжение задается делителем напряжения R7R12R14 и равно 100 мВ. В режиме термометра на вход 36 подается дополнительное напряжение, снимаемое с делителя R8—R10, и подстроечным резистором R9 устанавливают требуемую чувствительность. Последняя обратно пропорциональна образцовому напряжению

— чем оно меньше, тем выше чувствительность.

Таким образом, настройку «термометра» выполняют в два этапа. Сначала подстроечным резистором R5 устанавливают показания прибора равными температуре окружающего воздуха, затем датчик температуры нагревают до известной температуры (например, погружают в кипящую воду) и подстроечным резистором R9 добиваются соответствующих показаний. Эти регулировки взаимозависимы, поскольку изменение чувствительности влияет и на начальные показания. Поэтому операции настройки необходимо повторить несколько раз до получения нужных результатов.

Поскольку нумерация элементов на схеме, как отмечалось, условная (привести обозначения для всех моделей приборов нереально), возникает вопрос: как отыскать в мультиметре нужные подстроечные резисторы? Наиболее просто — с помощью омметра («прозвонкой»). Для этого переключатель рода работы устанавливают в положение измерения температуры и, не включая прибор, находят подстроечные резисторы, соединенные с выводами 30 и 36 микросхемы АЦП. Следует помнить, что во избежание повреждения микросхемы АЦП напряжение питания омметра должно быть не более 1,5 В.

Сделайте свой собственный мультиметр | Цепи постоянного тока

ЧАСТИ И МАТЕРИАЛЫ

• Движение чувствительного измерителя (Каталог Radio Shack № 22-410)
• Селекторный переключатель, однополюсный, многопозиционный, с размыканием перед замыканием (каталожный номер Radio Shack № 275-1386 — хорошо работающий двухполюсный шестипозиционный переключатель)
• Многооборотные потенциометры для монтажа на печатной плате (каталожные номера Radio Shack 271-342 и 271-343 представляют собой 15-оборотные «подстроечные» устройства на 1 кОм и 10 кОм соответственно)
• Резисторы в ассортименте, предпочтительно высокоточные металлопленочные или проволочные (каталог Radio Shack № 271-309 представляет собой набор металлопленочных резисторов, допуск +/- 1%)
• Пластиковая или металлическая монтажная коробка
• Три соединительных штыря типа «банан» или другое клеммное оборудование для подключения к цепи потенциометра (каталог Radio Shack № 274-662 или аналогичный)



Наиболее важным и дорогим компонентом счетчика является механизм : настоящий механизм со стрелкой и шкалой, задачей которого является преобразование электрического тока в механическое перемещение, где его можно интерпретировать визуально.

Идеальный измерительный механизм должен быть физически большим (для удобства просмотра) и максимально чувствительным (требуется минимальный ток для полного отклонения стрелки).

Высококачественные измерительные механизмы стоят дорого, но Radio Shack предлагает некоторые устройства приемлемого качества по разумной цене.

Модель, рекомендованная в списке деталей, продается как вольтметр с диапазоном 0–15 вольт, но на самом деле представляет собой миллиамперметр с резистором диапазона («умножителем»), входящим в комплект отдельно.

Может быть дешевле купить недорогой аналоговый счетчик и разобрать его только для движения счетчика.

Хотя мысль о том, чтобы разрушить работающий мультиметр, чтобы иметь детали, чтобы сделать свой собственный, может показаться контрпродуктивной, целью здесь является изучение , а не функции мультиметра.

Я не могу указать номиналы резисторов для этого эксперимента, так как они зависят от конкретного движения измерителя и выбранных диапазонов измерения.

Обязательно используйте высокоточные резисторы с фиксированным значением, а не резисторы из углеродного состава.

Даже если вам удастся найти резисторы из углеродного состава с правильными значениями, эти значения будут меняться или «дрейфовать» с течением времени из-за старения и колебаний температуры.

Конечно, если вы не заботитесь о долговременной стабильности этого измерителя, а создаете его только для обучения, точность резистора не имеет большого значения.



ПЕРЕКРЕСТНЫЕ ССЫЛКИ

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»



ЦЕЛИ ОБУЧЕНИЯ

• Для демонстрации конструкции вольтметра и использования
• Чтобы показать конструкцию и использование амперметра
• Ограничение диапазона реостата
• Теория и практика калибровки
• Практика пайки



ПРИНЦИПАЛЬНАЯ СХЕМА





  ИЛЛЮСТРАЦИЯ





ИНСТРУКЦИИ

Во-первых, вам нужно определить характеристики вашего счетчика движения. Наиболее важно знать полное отклонение в миллиамперах или микроамперах.

Чтобы определить это, соедините последовательно датчик движения, потенциометр, батарею и цифровой амперметр.

Отрегулируйте потенциометр до тех пор, пока движение измерителя не отклонится точно на полную шкалу. Прочтите показания амперметра, чтобы найти полное значение тока:

.





Будьте очень осторожны, чтобы не подавать слишком большой ток на механизм счетчика, так как механизмы являются очень чувствительными устройствами и легко повреждаются перегрузкой по току.

Большинство измерительных механизмов имеют номинальный ток отклонения полной шкалы 1 мА или меньше, поэтому выберите значение потенциометра, достаточно высокое для надлежащего ограничения тока, и начните тестирование с потенциометром, повернутым на максимальное сопротивление. Чем ниже номинальное значение полного тока механизма, тем более он чувствителен.

После определения номинального тока вашего измерительного механизма необходимо точно измерить его внутреннее сопротивление.

Для этого отсоедините все компоненты от предыдущей цепи тестирования и подключите цифровой омметр к клеммам перемещения измерителя.

Запишите это значение сопротивления вместе с полным значением тока, полученным в последней процедуре.

Возможно, наиболее сложной частью этого проекта является определение надлежащих значений сопротивления диапазона и реализация этих значений в виде цепей реостатов.

Расчеты описаны в главе 8 тома 1 («Схемы учета»), но пример приведен здесь.

Предположим, ваш расходомер имеет номинал полной шкалы 1 мА и внутреннее сопротивление 400 Ом.

Если бы мы хотели определить необходимое сопротивление диапазона («R _{множитель} »), чтобы дать этому движению диапазон от 0 до 15 вольт, мы должны были бы разделить 15 вольт (общее приложенное напряжение) на 1 мА (полный ток ) для получения общего сопротивления вольтметра между щупами (R=E/I).

В данном примере общее сопротивление равно 15 кОм. Из этого общего значения сопротивления мы вычитаем внутреннее сопротивление механизма, оставляя 14,6 кОм для значения резистора диапазона.

Простая сеть реостатов для производства 14.6 кОм (регулируемый) будет потенциометр 10 кОм параллельно с постоянным резистором 10 кОм, все последовательно с другим постоянным резистором 10 кОм:





Одно положение селекторного переключателя напрямую соединяет движение счетчика между черным Common и красным V/mA .

В этом положении счетчик является чувствительным амперметром с диапазоном, равным полному номинальному току движения счетчика.

Крайнее положение переключателя по часовой стрелке отсоединяет положительную (+) клемму механизма от любой из красных клемм и замыкает ее непосредственно на отрицательную (-) клемму.

Защищает измеритель от электрического повреждения, изолируя его от красного тестового щупа, и «демпфирует» игольчатый механизм для дополнительной защиты от механического удара.

Шунтирующий резистор (R _шунт ), необходимый для функции сильноточного амперметра, должен быть низкоомным и рассеивать большую мощность.

Вы, безусловно, , а не , будете использовать для этого любые резисторы мощностью 1/4 Вт, если только вы не сформируете цепь сопротивления с несколькими резисторами меньшего размера, соединенными параллельно.

Если вы планируете иметь диапазон амперметра более 1 ампера, я рекомендую использовать толстый кусок проволоки или даже тонкий кусок листового металла в качестве «резистора», с подпилом или надрезом, обеспечивающим нужное сопротивление.

Для калибровки самодельного шунтирующего резистора вам потребуется подключить мультиметр в сборе к калиброванному источнику сильного тока или к источнику сильного тока последовательно с цифровым амперметром для справки.

Используйте небольшой металлический напильник, чтобы уменьшить толщину провода шунта или осторожно надрезать полосу листового металла небольшими порциями.

Сопротивление вашего шунта будет увеличиваться с каждым движением файла, вызывая более сильное отклонение движения измерителя.

Помните, что вы всегда можете приближаться к точному значению все более и более медленными шагами (шагами файла), но вы не можете идти «назад» и уменьшать сопротивление шунта!

Сначала соберите схему мультиметра на макетной плате, определив правильные значения сопротивления диапазона, и выполните там все калибровочные настройки.

Для окончательной сборки припаяйте компоненты к печатной плате.

Radio Shack продает печатные платы, которые для удобства имеют ту же компоновку, что и макетная плата (каталожный № 276-170). Не стесняйтесь изменять расположение компонентов по сравнению с тем, что показано.

Я настоятельно рекомендую смонтировать печатную плату и все компоненты в прочную коробку, чтобы счетчик был надежно готов.

Несмотря на ограничения этого мультиметра (отсутствие функции измерения сопротивления, невозможность измерения переменного тока и более низкая точность, чем у большинства покупаемых аналоговых мультиметров), это отличный проект для помощи в изучении основных принципов работы прибора и работы схемы.

Гораздо более точный и универсальный мультиметр можно сконструировать, используя многие из тех же самых деталей, если к нему добавить схему усилителя, так что сохраните детали и детали для более поздних экспериментов!



СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Как пользоваться мультиметром ~ Изучение приборостроения и техники управления

Пользовательский поиск

Изучив основы работы с аналоговыми и цифровыми мультиметрами, вы теперь готовы проводить измерения.Сопротивление, напряжение и ток являются обычными измерениями, выполняемыми мультиметром. Давайте взглянем на эти общие измерения с помощью цифрового мультиметра.

Как измерить сопротивление с помощью мультиметра :

Для проведения измерений сопротивления питание тестируемого компонента должно быть отключено. Резистор вряд ли закоротится, но обычно разомкнется. Если резистор размыкается, дисплей цифрового индикатора будет мигать и выключаться или отображать OL (открытая линия), потому что резистор имеет бесконечное сопротивление.Чтобы измерить сопротивление цифровым мультиметром, подключите выводы мультиметра, как показано ниже:

Выполните шаги, описанные ниже:

1)      Отключите питание проверяемой цепи или компонента

.

2)      Выберите функцию сопротивления Ω с помощью поворотного переключателя

.

3)      Вставьте черный щуп в гнездо COM, а красный щуп в гнездо Ω (здесь вы увидите букву V для напряжения, знак Ω и знак диода)

4) Подсоедините наконечники измерительных проводов к компоненту или части цепи, для которой вы собираетесь определить сопротивление.

5)     Просмотрите показания и обязательно запишите единицу измерения: Ом, кОм или МОм в зависимости от того, что вы измеряете.

Как измерить напряжение мультиметром :

Перед измерением напряжения примите все необходимые меры предосторожности, так как любая небрежность с вашей стороны может привести к травмам или летальному исходу в зависимости от значения измеряемого напряжения. Примечание: при измерении напряжения в цепи или компоненте, напряжение которого необходимо определить, должна быть мощность.

Для начала подключите измерительные провода, как показано на схеме ниже:

Выполните шаги, описанные ниже:

1)      Подключите питание к тестируемой цепи или компоненту

.

2)      Выберите вольты переменного тока (В~), вольты постоянного тока (В—), мвольты (В—) по желанию

3)      Подключите черный щуп к разъему COM, а красный щуп к разъему V

.

4)      Прикоснитесь кончиками измерительных проводов к цепи нагрузки или источника питания, как показано на схеме выше (параллельно тестируемой цепи)

5)      Просмотрите показания и обязательно запомните единицу измерения.

При снятии показаний напряжения постоянного тока с правильной полярностью (+ или -) прикоснитесь красным щупом к положительной стороне цепи, а черным щупом к отрицательной стороне заземления цепи. Если вы перепутаете соединения, цифровой мультиметр с автоматической полярностью будет просто отображать знак минус, указывающий на отрицательную полярность. При использовании аналогового измерителя необходимо соблюдать правильную полярность. Любая ошибка может привести к повреждению счетчика.

Как измерить ток мультиметром

В большинстве случаев в процессе устранения неполадок мы практически не проводим измерения тока.Однако, если есть необходимость в измерении тока, подключите измерительные провода последовательно, как показано ниже:

Выполните шаги, описанные ниже, чтобы выполнить измерение:

1)      Отключите питание тестируемой цепи.

2)      Отсоедините, разрежьте или распайте цепь и подключите счетчик к цепи, как показано выше.

3)      Выберите Amps AC(A~) или Amps DC(A—) по желанию

4)     Подключите черный щуп к разъему COM, а красный щуп к разъему 10 А или 300 мА, в зависимости от ожидаемого значения показаний.

5)      Подсоедините наконечники измерительных проводов к цепи последовательно, чтобы весь ток проходил через измеритель.

6)      Снова включите питание схемы

.

7)   Просмотрите показания и обязательно запомните единицу измерения. Обратите внимание, что если испытательные провода перепутаны, на ЖК-дисплее глюкометра будет отображаться отрицательный знак.

Я надеюсь, что вы нашли эти посты о мультиметрах полезными.

Как пользоваться мультиметром (учебное пособие)

Многие из вас, возможно, не знают, насколько удобным может быть мультиметр! Мультиметр — это удобный электронный измеритель, который измеряет напряжение, сопротивление и непрерывность в самой простой форме.Более продвинутые мультиметры могут даже измерять емкость и температуру. В этом уроке мы изучим основы использования мультиметра! Если вам нужна помощь в выборе мультиметра, у нас есть статья о том, как выбрать лучший мультиметр.

Как пользоваться мультиметром

Теперь давайте начнем учиться пользоваться мультиметром! Начнем с измерения постоянного напряжения.

Как измерить напряжение постоянного тока с помощью мультиметра

Чтобы измерить напряжение постоянного тока, нам нужно сначала убедиться, что наши датчики подключены правильно. Провод черного щупа должен быть подключен к COM или обычному разъему типа «банан» на мультиметре. Красный провод датчика должен быть подключен к разъему типа «банан» В или напряжения на измерителе. Как правило, черный провод всегда будет подключен к общему разъему и никогда не перемещается. Красный щуп будет двигаться в зависимости от выполняемой вами операции, поэтому всегда полезно проверить его перед началом. Если вы подключите его не к тому разъему, вы можете закоротить что-нибудь или даже повредить свой измеритель.

Теперь переключите поворотный переключатель на мультиметре на настройку напряжения постоянного тока. Этот символ представлен линией продажи с пунктирной линией под ней (⎓). (AC представлен символом синусоиды или волнистой линией ∿).

Некоторые мультиметры, такие как тот, который я использую, имеют только одну настройку напряжения на поворотном диске и либо автоматически выбирают переменный/постоянный ток, либо имеют отдельную кнопку выбора. В моем случае я просто поворачиваю поворотный переключатель на V для напряжения, а затем нажимаю кнопку выбора один раз, чтобы переключиться с измерений напряжения переменного на постоянное.

Как правило, мультиметры, которые автоматически выбирают переменный или постоянный ток, также имеют кнопку блокировки, поскольку неисправные цепи могут быть обнаружены как переменный ток, хотя на самом деле они являются постоянными.

Далее вам нужно подобрать что-нибудь для измерения напряжения. Я собираюсь использовать батарею 9V для этой иллюстрации. На 9-вольтовой батарее положительный — это меньшая клемма, а отрицательная — большая.

Прикоснитесь черным щупом к отрицательной клемме, а красным щупом к положительной клемме аккумулятора.Если ваша 9-вольтовая батарея в порядке, вы должны увидеть показание около 9,6 вольт! Если вы видите ниже 9 В, скорее всего, ваш аккумулятор готов к отправке на переработку.

На картинке ниже видно, что мой аккумулятор марки Geek Pub (j/k) готов к поездке, так как его единственное значение 8,3 вольта!

Если вы видите на мультиметре отрицательное значение, это означает, что вы перепутали провода либо к аккумулятору, либо к разъемам типа «банан» на мультиметре. Иногда мы просто не знаем полярность батарейки, и это отличный способ ее проверить!

Помимо аккумуляторов, вы можете проверить напряжение практически на чем угодно.Вы даже можете проверить напряжение на печатной плате проекта Arduino или Raspberry Pi!

СВЯЗАННЫЕ: Какой мультиметр мне купить?

Как измерить напряжение переменного тока с помощью мультиметра

Следующим шагом в обучении использованию мультиметра является проверка напряжения переменного тока. Настройка в основном такая же. Во-первых, убедитесь, что ваш красный провод подключен к разъему типа «банан» В или напряжения , а не к другому!

Переместите поворотный диск на мультиметре в положение переменного тока или, как у меня, переместите его в положение напряжения, а затем нажимайте кнопку выбора, пока на циферблате не появится символ синусоиды (∿).Все остальное точно так же, как настройка DC.

Прикоснитесь щупами к источнику переменного напряжения. В этом случае я измеряю сеть переменного тока на 120 вольт у себя дома.

Предупреждение: При измерении источников высокого напряжения и сильного тока очень важно, чтобы вы случайно не соприкоснулись с землей или каким-либо образом не замкнули два датчика вместе. В результате вы повредите датчики, измеритель, автоматические выключатели и, возможно, получите травму или смерть! Будьте осторожны.

В моем случае я вижу показание ровно 120 вольт, и все выглядит хорошо (небольшое отклонение от 120 вольт является нормальным).

СВЯЗАННЫЕ: Что такое напряжение? Основы 101

Как измерить сопротивление с помощью мультиметра

Теперь научимся измерять сопротивление мультиметром! Это очень легко сделать, и вы, вероятно, будете делать это довольно часто со своим глюкометром!

На большинстве мультиметров разъем типа «банан» В или напряжение также используется для измерения сопротивления. Он представлен символом Ом или Ом .Измерение сопротивления аналогично измерению напряжения, только с небольшими отличиями. Почти все материалы имеют некоторое сопротивление. Такие металлы, как медь и алюминий, имеют очень низкое сопротивление и легко пропускают ток. Некоторые материалы, такие как резина или ПВХ, обладают очень высоким сопротивлением. На самом деле настолько высокие, что они являются отличными изоляторами.

Чтобы измерить сопротивление чего-либо, просто прижмите щупы к тому, что вы хотите измерить. Например, чтобы измерить этот резистор, мы просто прикасаемся щупами к каждому проводу, и вы можете увидеть, что его значение равно 217.4 Ом. Это означает, что это резистор на 220 Ом, если учесть производственный допуск +/- 5% для большинства резисторов.

Одна вещь, которую следует знать об измерении сопротивления, заключается в том, что в большинстве случаев вы не можете измерить сопротивление компонента, пока он еще припаян к плате. Вам нужно будет удалить его. Это связано с тем, что другие компоненты на плате могут влиять на ваши показания, например конденсатор, который все еще имеет заряд. Кроме того, каждый компонент на плате, включая дорожки, естественным образом имеет определенный уровень сопротивления, и вы, вероятно, также получите их значения в зависимости от того, как вы измеряете резистор.

Как измерить целостность цепи с помощью мультиметра

Проверка непрерывности — это наиболее распространенное использование моего мультиметра. Я бы предположил, что в 9 из 10 раз я его использую, мне просто нужно проверить целостность какой-то цепи или провода.

Целостность в основном означает, что в соединении нет сопротивления или сопротивление 0 Ом. Проверка непрерывности — отличный способ убедиться, что что-то заземлено, или убедиться, что провод не оборван где-то посередине. Это также быстрый способ отсортировать провода в жгуте проводов и пометить их, если цвета не совпадают или им нельзя доверять (или если вы дальтоник, как 8-битный парень).

Еще одно фантастическое использование режима непрерывности — это проверка на наличие оборванных медных дорожек на печатных платах. Как при ремонте вашего верного Commodore 64!

Чтобы проверить целостность мультиметра, убедитесь, что красный провод щупа подсоединен к штекеру типа «банан». На большинстве мультиметров это будет то же самое, что и разъем сопротивления (обозначенный Ω). Установите поворотную ручку на непрерывность (как и мой измеритель, также может быть просто настройкой сопротивления и требует нажатия кнопки выбора).

Когда вы перейдете в правильный режим, коснитесь двух щупов вместе.Вы должны услышать звуковой сигнал измерителя и увидеть ссылку на непрерывность на дисплее измерителя. Теперь попробуйте прикоснуться кончиками щупов к чему угодно. Попробуйте что-нибудь из металла. Вы должны услышать звуковой сигнал. Попробуйте что-нибудь пластиковое. Нет сигнала. Его легко проверить на непрерывность, и вы будете использовать его постоянно!

Как измерить ток с помощью мультиметра

Здесь все становится иначе. Когда мы узнаем, как использовать мультиметр в этом руководстве, обратите внимание, что вам нужно будет внести несколько изменений в способ использования мультиметра для измерения тока.

Во-первых, убедитесь, что красный щуп подключен к разъему типа «банан» счетчика A или ампер . Это очень важно. Если вы сделаете ошибку здесь, вы можете поджарить свой счетчик. Всегда проверяйте это дважды, прежде чем проводить измерения с помощью своего измерителя!

Примечание: Некоторые мультиметры имеют два разъема: один для ампер, а другой для миллиампер и микроампер. Если вы измеряете что-то маленькое, используйте гнездо мА, так как оно даст более точные показания, в противном случае используйте гнездо А.Рекомендуется начать с усилителей и, если показания ниже 400 мА, переключиться. Если вы подадите слишком большой ток через разъем 400 мА, вы сломаете предохранитель в своем измерителе.

СВЯЗАННЫЕ: Что такое ток? Основы 101

Поверните поворотную ручку в положение мА или А в зависимости от того, какой штекер банана вы выбрали.

Здесь все становится сложнее. Чтобы измерить ток, вам нужно включить измеритель последовательно с цепью, которую вы хотите измерить. Верно. Счетчик должен стать частью схемы!

В некоторых ситуациях это может быть болезненно, так как вам потребуется перерезать провод и вставить счетчик в цепь.Будьте осторожны в таких ситуациях, особенно если цепь находится под высоким напряжением, например, в сети переменного тока 120 или 220 вольт в вашем доме!

Иногда вы можете найти выключатель в цепи (например, выключатель света в вашем доме) и легко подключиться к цепи в этом месте.

Если вам нужна помощь в покупке мультиметра, ознакомьтесь с подборкой наших любимых мультиметров на Amazon!

10 шагов к выбору цифрового мультиметра (DMM)

Цифровые мультиметры кажутся обычными, но специализированные версии позволяют выполнять тесты, о которых вы даже не подозреваете, тем самым повышая производительность и снижая затраты.

Рис. 1. Колода Keithley Model 2015.

Факторы выбора цифрового мультиметра

Цифровые мультиметры (DMM) в течение многих лет были инструментом проверки качества, используемым производителями беспроводных устройств. Тем не менее, производительность цифрового мультиметра неуклонно улучшалась, и теперь вы можете получить функции, о которых никогда не мечтали на этих приборах. Например, теперь вы можете купить настольные цифровые мультиметры с базовой годовой точностью от 0,0006% до 0,03%, разрешением от 4-1/2 разрядов до 8-1/2 разрядов и чувствительностью от 1 нВ до 10 мВ.Для тестирования аудиосхем и компонентов общее гармоническое искажение (THD) можно измерить с помощью некоторых специализированных цифровых мультиметров.

Хотя точность, разрешение и чувствительность являются важными факторами при выборе цифрового мультиметра, вам следует обратить внимание на скорость, специальные функции и улучшения производительности, особенно если вы проводите производственные испытания. базовая точность и чувствительность цифрового мультиметра. Основные факторы выбора включают переменные измерения, диапазон, точность, разрешение, чувствительность, скорость, фильтры, ограничение испытательного тока при измерении сопротивления, 2-проводное и 2-проводное подключение.4-проводные измерения, запуск, количество каналов измерения и стоимость.

Десять шагов к выбору цифрового мультиметра

Выбор и настройка цифрового мультиметра требует предварительного анализа в двух широких областях — тестируемого устройства (ТУ) и тестовой среды. Анализ можно провести, задав себе 10 ключевых вопросов о функциях измерения и требованиях к производительности, а затем оценив, как цифровой мультиметр вписывается в вашу тестовую среду. См. рис. 2.

Фигура 2.Десять шагов к выбору цифрового мультиметра.

Выполняя 10-шаговый анализ на рис. 2, помните о следующих вопросах: Соответствует ли цифровой мультиметр требованиям вашего приложения или превосходит их? Будет ли цифровой мультиметр легко интегрироваться с вашей тестовой установкой? Есть ли у него функция, которой нет ни у одного другого цифрового мультиметра, чтобы сократить время тестирования? Ответы на эти вопросы иногда очевидны в техпаспорте прибора, но в других случаях может потребоваться внимательно прочитать мелкий шрифт в спецификациях прибора.

1. Какие переменные вы тестируете?

Сначала проанализируйте тестируемое устройство и необходимые измерения. Каковы характеристики сигнала и какие данные необходимо собрать?

Типовой цифровой мультиметр с пятью функциями измеряет напряжение постоянного и переменного тока, постоянный и переменный ток и двухпроводное сопротивление. Дополнительные функции некоторых цифровых мультиметров могут включать в себя измерение истинных среднеквадратичных значений, четырехпроводное тестирование сопротивления, показания температуры с помощью термопары (T/C) или резистивного термометра (RTD), дБ и дБм, частоту и период, искажение аудиосигнала, емкость, индуктивность. и проверка диодов.Конкретным отраслям могут потребоваться еще более специализированные функции.

Например, производители беспроводных устройств часто были недовольны платой за функции лабораторных приборов, которые им могут не понадобиться для проведения анализа THD. В то же время они хотели, чтобы цифровой мультиметр обладал не только скоростью, но и компактностью. В ответ на первое были введены измерители THD. Компания Keithley Instruments пошла еще дальше, выпустив мультиметр полного гармонического искажения модели 2015, полустойковый прибор, сочетающий измерения качества звукового диапазона с полнофункциональным 6-1/2-разрядным цифровым мультиметром.Он может измерять THD в широком диапазоне (20 Гц — 25 кГц), включая звуковой диапазон. Он поддерживает широкий входной диапазон (0,1 мкВ-750 В RMS) и имеет низкий уровень остаточных искажений (-94 дБ). Кроме того, этот прибор может вычислять THD+шум и отношение сигнал-шум плюс искажение (SINAD).

Специализированные функции, подобные этим, обеспечивают более высокую пропускную способность и производительность, особенно когда конструкция прибора направлена ​​на решение задач производственного тестирования. Например, мультиметр Keithley THD может выполнять однократную развертку частот и передавать как среднеквадратичные показания напряжения, так и показания THD на компьютер всего за 1.1 секунд. Это позволяет тестировать высокоскоростные звуковые характеристики устройств с высокой громкостью, таких как сотовые телефоны. Таким образом, тестирование THD может быть выполнено без уменьшения количества других выполняемых тестов или уменьшения количества измерений в каждом тесте.

Тестирование звуковых искажений

может выявить множество основных проблем на производственной линии. Некоторые из наиболее важных из них:

• Установлены неправильные компоненты
• Поляризованные компоненты, установленные задом наперед
• Плохая пайка
• Катушки динамика трутся о магнит

Типичная тестовая установка показана на рис. 3 .

Рис. 3. Конфигурация тестирования телекоммуникационного устройства в режиме шлейфа с использованием мультиметра THD. В приборе имеются взвешивающие фильтры для тестирования определенных типов устройств связи.

2. Каков диапазон ожидаемых значений сигнала?

Для более традиционного тестирования цифровой мультиметр должен иметь более широкий диапазон измерений, чем ожидаемые минимальный и максимальный тестовые сигналы. На нижнем уровне обратите внимание на характеристику шума постоянного тока. Если минимальный уровень шума выше измеряемого сигнала, необходимо замедлить измерения, чтобы применить методы шумоподавления, или выбрать цифровой мультиметр с более низким диапазоном измерения и уровнем шума.Компромиссы скорости и точности обсуждаются далее в этой статье. На верхнем уровне максимально допустимый ввод может включать в себя спецификации для ограничения продукта в вольт-герцах или ограничения по времени для сигналов переменного тока. Убедитесь, что эти ограничения на измерения переменного тока приемлемы.

Некоторые цифровые мультиметры имеют спецификацию превышения диапазона, выраженную в процентах от диапазона, обычно 120% для всех диапазонов, кроме верхнего. Если эти дополнительные 20 % позволяют использовать фиксированный диапазон вместо автоматического выбора диапазона, возможны более быстрые измерения.

Для измерений с нулевым потенциалом учитывайте характеристику напряжения синфазного сигнала цифрового мультиметра, максимальное напряжение между входной клеммой низкого уровня и землей. Например, при 500 В между входными клеммами высокого и низкого уровня и еще 500 В между входом низкого уровня и землей спецификация синфазного напряжения должна быть не менее 1000 В.

3. Большая тройка: точность, разрешение и чувствительность

Эти три фактора определяют производительность цифрового мультиметра больше, чем любые другие. Производители цифровых мультиметров обычно имеют семейство приборов, члены которого имеют все более высокие технические характеристики и более высокие цены.

Точность – это степень соответствия измерения стандартному или истинному значению. Точность цифрового мультиметра обычно определяется как процент от показаний плюс процент от диапазона (или количество отсчетов младшей значащей цифры). Он также может быть указан в частях на миллион (ppm), где 1 ppm эквивалентен 0,0001%. Точность также указывается в течение определенного периода времени (например, 24 часа, 90 дней или 1 год) и в пределах температурного окна (обычно 1°C или 5°C от комнатной температуры, со снижением номинальных значений для температур за пределами этих диапазонов). Характеристики переменного тока обычно указываются в диапазоне частот. Дополнительные факторы снижения номинальных характеристик могут применяться для высоких уровней напряжения или тока. Внимательно изучите спецификации, чтобы увидеть, нужно ли учитывать эти факторы при уровнях сигнала вашего теста.

Разрешение — это наименьшая часть сигнала, которая может быть измерена или отображена, например, одна цифра из 20 000 на 4-1/2-разрядном дисплее. Разрешение дисплея представляет собой отношение наименьшего счета к максимальному — 1/20 000 или 0.005% для 4-1/2-разрядного дисплея. 6-1/2-разрядный цифровой мультиметр обеспечивает разрешение 1/2 000 000 или 0,00005%. В диапазоне 100 мВ это составляет 50 нВ.

Чувствительность — это наименьшее изменение измеренного сигнала, которое можно обнаружить. Это зависит как от разрешения, так и от нижнего диапазона измерения прибора. Например, чувствительность 5-1/2-разрядного цифрового мультиметра в диапазоне 200 мВ составляет 1 мВ. (На дисплее 200 мВ, отображающем 200 000, последний ноль соответствует цифре в один микровольт. )

4. Какие характеристики ИУ важны?

Является ли ваше ИУ устройством с высоким импедансом? Тогда цифровой мультиметр может оказаться не лучшим решением для его проверки.В статье на боковой панели обсуждаются инструменты, которые могут быть более подходящими для тестирования этих устройств. Подвержено ли ваше тестируемое устройство самонагреву из-за испытательного тока в диапазоне омов? Если да, то важна возможность управления испытательным током в каждом диапазоне. Кроме того, для измерения контактного сопротивления может потребоваться проверка сухой цепи, которая ограничивает испытательное напряжение, чтобы предотвратить нарушение процесса окисления на контактах. Внимательно изучите технические характеристики цифрового мультиметра, чтобы убедиться, что его функции соответствуют всем вашим требованиям.

5. Какие проблемы с аппаратным и программным интерфейсом?

Очевидно, что цифровой мультиметр должен работать с напряжением и частотой сети, на которой вы проводите испытания. Однако если вы стандартизируете модель прибора для использования в разных странах, она должна поддерживать другие стандарты мощности. Универсальный источник питания, который автоматически определяет напряжение и частоту, позволяет избежать проблем, которые могут возникнуть, если выключатель питания цифрового мультиметра необходимо установить вручную. Вам также может понадобиться аккумулятор для портативных приложений.Также проверьте потребляемую мощность (номинальное значение ВА) — возможно, вам потребуется дополнительное охлаждение в стойках с оборудованием.

Это автономное приложение или цифровому мультиметру нужны порты для передачи данных? Например, в случае мультиметра THD вы, вероятно, захотите отправить числовые значения для THD, THD+N и SINAD на главный компьютер через шину GPIB или соединение RS-232 для обработки PASS/FAIL.

Другой вопрос: Заменит ли цифровой мультиметр старое тестовое оборудование? Если это так, возможно, потребуется разместить его в существующем пространстве стойки.

Как DUT будет подключен к тестовой системе? Есть ли приспособление для испытаний? Цифровые мультиметры обычно имеют разъемы типа «банан» и различные терминаторы измерительных проводов, такие как зажимы типа «крокодил» и лепестковые наконечники. Их достаточно или нужны переходники? Имеются ли безопасные измерительные провода и специальные щупы для сигналов высокого напряжения?

Что касается проблем с программным обеспечением, какие языки программирования или драйверы поддерживаются? Придется ли изучать новый набор команд? Некоторые цифровые мультиметры могут эмулировать наборы команд других мультиметров.Это может устранить необходимость пересматривать тестовые программы и значительно упростить замену.

6. Каковы источники шума?

Распространенными типами электрических помех, с которыми приходится сталкиваться приборам в промышленных условиях, являются помехи от линий электропередач и случайные помехи, такие как флуоресцентные лампы и часы микропроцессора. В коммутационной системе также могут иметь место дребезг контактов реле и искрение высокого напряжения. Насколько чувствителен цифровой мультиметр к этим источникам шума? Спецификации цифрового мультиметра для коэффициента подавления нормального режима (NMRR) и коэффициента подавления синфазного сигнала

(CMRR) указывают на его чувствительность к шуму.Типичные значения NMRR и CMRR составляют >60 дБ и >120 дБ соответственно.

Как уже говорилось, настройка периода интегрирования сигнала цифрового мультиметра на целое число, кратное циклам линии электропередачи, снижает шум линии электропередачи. Цифровая фильтрация помогает усреднить случайный шум измерений.

Сколько шума издает цифровой мультиметр? Это особенно важно при измерении низких уровней сигнала. Обратите внимание на соответствие общепринятым стандартам электромагнитных помех, включая директиву Европейского союза 89/336/EEC, часть 15 FCC, класс B и IEC 801-2.

7. Каковы требования к пропускной способности?

Скорость измерения важна во многих тестовых ситуациях, особенно в производственной среде, поскольку она является основным фактором, определяющим пропускную способность. Скорость обычно указывается в виде показаний в секунду для набора рабочих условий. Эти условия могут включать:

• Разрешение измерения — 4-1/2-разрядное значение получается быстрее, чем 7-1/2-разрядное значение. Используйте только такое разрешение, которое вам нужно. Некоторые цифровые мультиметры имеют программируемое разрешение, что позволяет найти компромисс между скоростью и точностью.
• Период интегрирования — это окно времени, в течение которого сигнал дискретизируется аналого-цифровым преобразователем. Это часто выражается в количестве циклов линии электропередачи (NPLC), где 1 PLC для 60 Гц составляет 16,67 мс, а 1 PLC для 50 Гц — 20 мс. NPLC, кратные целым числам (1, 5, 10 и т. д.), могут уменьшить наиболее распространенный тип шума нормального режима, шум линейного срабатывания 50/60 Гц. Чем больше значение N, тем больше подавление шума в линии, но тем больше времени занимает измерение.
• Цифровая фильтрация — количество аналого-цифровых преобразований, усредненное для каждого показания. Это может быть до 100 конверсий. Фильтрация стабилизирует зашумленные показания, но замедляет измерения. Гибкость программируемой фильтрации может помочь достичь компромисса между скоростью и точностью.
• Автообнуление — когда эта функция активирована, цифровой мультиметр измеряет внутренние напряжения для поддержания стабильности и точности при изменении температуры с течением времени. Как часто это выполняется, влияет на скорость чтения. Возможно, эту функцию можно будет отключить, или просто выполнять ее периодически, или запрограммировать цифровой мультиметр так, чтобы она выполнялась во время цикла разгрузки/нагрузки испытательного приспособления.Такие изменения тестовой программы могут увеличить пропускную способность.

Помимо скоростей чтения, при расчете пропускной способности системы следует учитывать и другие характеристики скорости. Среди них скорость изменения диапазона и время автодиапазона. Поскольку изменение диапазонов увеличивает время тестирования, выгодно оставаться на фиксированном диапазоне. Проверьте технические характеристики, чтобы убедиться, что разрешение и точность одного диапазона достаточны. Для нескольких тестов тестируемого устройства скорость изменения функции может быть проблемой пропускной способности.

Кроме того, какова задержка запуска? Аппаратные триггеры обычно работают быстрее, чем программные. Некоторые цифровые мультиметры имеют специальный микропроцессор только для обработки триггеров. Это значительно сокращает задержку триггера.

Время установления (или время отклика) — еще одна характеристика скорости, которую необходимо учитывать. Для измерительного прибора время установления — это время между изменением входного сигнала и индикацией этого изменения при номинальной точности. Время установления более важно при тестировании устройств с высоким импедансом.

8. Сколько тестируемых устройств необходимо протестировать?

Устройство может иметь несколько контрольных точек или несколько устройств для тестирования. В любом случае использование реле для переключения сигналов избавляет от перемещения измерительных проводов. Переключение особенно полезно в среде производственных испытаний, где каждую рабочую смену необходимо тестировать сотни или тысячи устройств.

Переключение может происходить внутри цифрового мультиметра, если он имеет дополнительную релейную плату, которая обычно увеличивает количество измерительных каналов до 10 или 20.В противном случае может потребоваться базовый блок внешней системы коммутации. Внутреннее переключение обычно ограничивается сигналами общего назначения, но внешнее переключение может работать практически с любым типом и уровнем сигнала, который цифровой мультиметр способен измерять. В любом случае есть некоторое ухудшение сигнала и дополнительные временные задержки установления, создаваемые реле или базовым блоком. Независимо от того, где находится плата коммутатора, эти факторы влияют на сигналы низкого уровня, если только тип платы реле и системных соединений не выбраны тщательно.Одним из преимуществ использования цифровых мультиметров с внутренними слотами для коммутационных карт является упрощенная и менее затратная системная интеграция.

9. Будут ли полезны дополнительные функции цифрового мультиметра?

Производители регулярно добавляют в цифровые мультиметры новые функции и возможности, чтобы дифференцировать свои продукты. Это особенно полезно для производственных испытательных систем, где пространство в стойке имеет большое значение. Некоторые функции для поиска включают в себя:

• Более быстрый и простой аппаратный запуск для сокращения времени тестирования.
• Внутренний буфер для хранения данных.Быстрее позволить цифровому мультиметру хранить данные и отправлять все показания сразу, чем отправлять отдельные показания на компьютер.
• Сохраненные настройки для изменения функций и диапазонов. Это позволяет быстро настроить цифровой мультиметр для различных тестов или различных устройств и ускорить тестирование за счет минимизации трафика внешней шины данных между прибором GPIB и контроллером ПК.
• Тестирование предельных значений и цифровой ввод/вывод для простого объединения тестируемых устройств в группы. Например, цифровой мультиметр с двумя наборами пределов и стробирующим сигналом может сортировать резисторы по диапазонам допусков без вмешательства контроллера GPIB.

10. Насколько рентабельно решение?

Помимо покупной цены, при определении стоимости владения необходимо учитывать и другие факторы. Затраты на запуск, включая программирование, системную интеграцию и обучение, могут быть важным фактором. Достаточно ли программных библиотек и драйверов, входящих в комплект поставки прибора, для его запуска или потребуется дополнительное программное обеспечение? Тем не менее, может быть возможность компенсировать эти статьи расходов с помощью более быстрого цифрового мультиметра, который увеличивает производительность тестирования.

Существуют также долгосрочные затраты на техническое обслуживание. Они связаны с интервалами калибровки и необходимым калибровочным оборудованием. Или цифровой мультиметр будет отправлен производителю для калибровки? Потребуется ли закупка запасных частей для сокращения времени простоя производственной линии? Как долго гарантия? Все эти факторы влияют на стоимость владения.

Один дополнительный шаг

После завершения этого 10-шагового процесса, позволяющего сузить выбор цифровых мультиметров до двух или трех моделей, предлагается еще один шаг.Позвоните в отдел приложений производителей приборов. Обсудите свои потребности в измерениях с людьми, которые каждый день дают рекомендации по продуктам. Они могут подтвердить ваш выбор или указать параметр теста, который может привести вас в другом направлении. В любом случае, после завершения этой оценки ваших требований, вы можете принять информированное и рентабельное решение о покупке.

Когда цифровой мультиметр — не лучшее решение

Рис. 4. Перед выбором прибора оцените уровень шума тестируемого устройства, сопротивление источника и требуемое разрешение измерения.

Цифровые мультиметры обладают широким диапазоном точности, разрешения, скорости и функций. Если один из них соответствует всем вашим требованиям к тестированию, то он вполне может быть наиболее рентабельным решением. Как правило, цифровых мультиметров достаточно, если сопротивление источника составляет 1 МОм или меньше или если желаемое разрешение не лучше 0,1 мВ (при низком сопротивлении источника). Для сигналов низкого уровня или высокого сопротивления источника необходимы более специализированные приборы.

Нановольтметры — это приборы для измерения напряжения, которые как минимум на десять лет более чувствительны, чем цифровые мультиметры.Стандартные отклонения между наборами усредненных показаний могут составлять всего несколько нановольт.

Электрометры представляют собой мультиметры постоянного тока с входным сопротивлением до 1016 Ом и входным током до 1017 ампер. Из-за низкого входного тока электрометр лучше, чем цифровой мультиметр или нановольтметр, для измерения источника сигнала с высоким импедансом. Электрометры также могут измерять заряд и сопротивление.

Пикоамперметры используются, когда необходимо измерить только ток. Их чувствительность к току лучше, чем у цифрового мультиметра, но не так хороша, как у электрометра. И электрометры, и пикоамперметры имеют гораздо меньшую нагрузку по входному напряжению, чем цифровые мультиметры. Это более низкое падение напряжения на входах амперметра (обычно 200 мВ по сравнению с 200 мВ цифрового мультиметра) приводит к меньшей ошибке при низких уровнях тока.

Микроомметры специально разработаны для измерения сопротивления низкого уровня. Типичный микроомметр может определять сопротивление до 10 мОм. Измерения всегда выполняются с использованием 4-проводного метода (Кельвина).

Блоки измерения источника (SMU) или блоки измерения силы (FMU) объединяют четыре прибора (цифровой мультиметр, источник напряжения, источник тока и электрометр) в одном автономном корпусе. Эти приборы обеспечивают лучшую скорость, чувствительность и точность при подаче напряжения и измерении тока или при подаче тока и измерении напряжения. Они хорошо подходят для слаботочных приложений

SourceMeters сочетают в себе функции цифрового мультиметра и источника тока/напряжения с возможностями свипирования.Такая интеграция обеспечивает простоту эксплуатации и высокую производительность. Они предназначены для универсальных высокоскоростных приложений, типичных для производственных испытаний. Их можно использовать в качестве источников для измерений среднего и низкого уровня.

Когда требуются функции, описанные выше, наряду с функциями измерения THD, у производителя беспроводной связи может не быть иного выбора, кроме как использовать отдельные инструменты в испытательной установке.

Бесплатная процедура калибровки цифрового мультиметра

Цель

Целью этой процедуры является предоставление инструкций по калибровке цифровых мультиметры (цифровые мультиметры).

Сфера

Все мультиметры (многодиапазонные приборы, используемые для измерения напряжения, тока и сопротивления) подлежат поверке при калибровке не реже одного раза в год.

Процедура

Предварительные инструкции и примечания

1. Перед началом калибровки полностью прочтите эту процедуру.
2. Калибровка должна выполняться в среде, соответствующей спецификациям производителя.
3. Цифровой мультиметр далее будет называться тестируемым прибором. (ИУТ).
4. Убедитесь, что IUT чист.
5. Визуально осмотрите ТР на наличие каких-либо условий, которые могут привести к ошибкам калибровки.
6. Если какое-либо из требований не может быть выполнено, обратитесь к соответствующему руководству производителя.
7. Если во время калибровки возникает неисправность или наблюдается дефект, калибровка должна быть прекращена и предприняты необходимые корректирующие действия; если корректирующее действие влияет на ранее откалиброванную функцию измерения, функция должны быть повторно откалиброваны до выполнения оставшейся части процедуры.

Справочный материал

Применимое руководство производителя или брошюры.

Характеристики

Спецификации ТР определяются применимой документацией производителя. Если документация изготовителя недоступна, то указанные спецификации в этой процедуре используются.

Требуемое оборудование

Стандарты, перечисленные ниже, следует выбирать на основе их более высокой точности. уровне по сравнению с тестируемым устройством.Эквивалентные стандарты должны быть равны или лучше, чем в спецификации минимального использования.

Спецификации минимального использования для перечисленных стандартов составляют 1/4 точности, требуемой IUT.

• Калибратор Rotek модели 2500 или аналогичный
• Приспособление для проверки диодов
• Тестовые провода
• Приспособление для проверки целостности цепи
• Приспособление для измерения емкости
• Термометр
• Ареометр

Настраивать

Включите все питание (калибратор и калибруемое устройство).Разрешить инструменты для стабилизации в течение приблизительно 5 минут. Проведите испытания при температуре окружающей среды 25 ± 5°С и относительной влажности менее 80%.

Примечание: Если ТР имеет функцию автоматического выбора диапазона, то эта функция (т. е. напряжение, ток или сопротивление) должны быть проверены в переменной также режим диапазона.

Замена батареи

Замените батарею в ТР и убедитесь, что контакты батареи не загрязнены.

Подробная процедура

Тест дисплея и переключателя

Включите IUT и убедитесь, что все сегменты ЖК-дисплея работают и не тускнеют. Проверять что селекторный переключатель(и) работает/работают правильно. Убедитесь, что индикатор низкого заряда батареи не показывает.

Проверка сопротивления

Подключите калибратор между клеммами В/Ом и общими входными клеммами ТР. Используйте следующую таблицу для проверки значений сопротивления.

Измерение сопротивления

Шаг	Диапазон	Вход	Отображать
1	200 Ом	Короткий	00. от 0 до 00,5
2	2 кОм	Короткий	от 0,000 до 0,001
3	2 кОм	1 кОм	.от 998 до 1,002
4	20 кОм	10 кОм	9,98 до 10,02
5	200 кОм	100 кОм	99. от 8 до 100,2
6	2000 кОм	1 МОм	от 998 до 1002
7	2000 МОм	Открытым	0.от 10 до 00,0

Тест непрерывности

1. Выберите функцию проверки непрерывности на калибраторе.
2. Подсоедините измерительные провода к клеммам В/Ом и общей клемме ТР.
3. Замкните на мгновение тестовые провода и убедитесь, что раздался звуковой сигнал.
4. Подсоедините измерительные провода к приспособлению для проверки целостности цепи между контрольными точками 100 Ом.Не должно быть слышно звукового сигнала, указывающего на незавершенное соединение.
5. Подсоедините измерительные провода к приспособлению для проверки целостности цепи между 50-омной установкой. Тестовый тон должен указывать на непрерывность между контрольными точками.

Тест напряжения постоянного тока

1. Используйте калибратор для подачи правильного напряжения постоянного тока, указанного ниже.
2. Настроить калибратор на нулевой вход.
3. Подключите выход калибратора к клеммам В/Ом и общему входу ТР.

   Примечание: Подключите заземление/общий/низкий уровень Rotek 2500 к общему на ИУТ.

4. Ссылаясь на таблицу ниже, выберите диапазон напряжения IUT и установите калибратор выход к соответствующему входному напряжению IUT. Проверьте в соответствии со следующей таблицей и убедитесь, что дисплей находится в пределах заданных пределов.
   Измерение постоянного напряжения

   Шаг	Диапазон	Вход	Отображать
   1	200 мВ	190 мВ	189.от 7 до 190,3
   2	200 мВ	-190 мВ	от -189,7 до -190,3
   3	2В	0,0 В	-0.от 001 до 0,001
   4	2В	1,9 В	от 1,897 до 1,903
   5	20В	19В	18.с 97 по 19.03
   6	200В	100В	от 99,84 до 100,16
   7	1000В	400В	399.от 3 до 400,6

Проверка напряжения переменного тока

Используйте калибратор для подачи правильного напряжения переменного тока в следующем тесте:

1. Установите калибратор на 60 Гц.
2. Подключите выход калибратора к клеммам В/Ом и общему входу ТР. Подключите заземление/общий/низкий уровень калибратора к общему проводу ТР.
3. Ссылаясь на приведенную ниже таблицу, выберите диапазон напряжения IUT, указанный в шаге 1. и установите выход калибратора на соответствующее входное напряжение IUT.Подтвердите это показания дисплея находятся в указанных пределах.
   Измерение напряжения переменного тока

   Шаг	Диапазон	Вход	Отображать
   1	200 мВ	100 мВ	99.от 0 до 101,0
   2	2В	1В	от 0,990 до 1,010
   3	20В	10В	9,90
   4	200В	100В	99.от 0 до 100,1
   5	750В	400В	от 294 до 406

Тест постоянного тока

Используйте калибратор для подачи правильного постоянного тока, указанного в таблице ниже:

1. Установите выход калибратора на ноль мА.
2. Подключите выход калибратора к клемме с наименьшим током (обычно 200 Ом). мА) и общую входную клемму на ТР.

   Примечание : Не превышайте максимальный номинальный ток счетчика. Только тест на значений, которые счетчик способен считывать.

3. Ссылаясь на приведенную ниже таблицу, выберите диапазон тока IUT и установите калибровочное значение. выход для обеспечения соответствующего входного тока IUT.Убедитесь, что показания дисплея находится в указанных пределах.
   Измерение постоянного тока (диапазон 1)

   Шаг	Диапазон	Вход	Отображать
   1	200 мкА	190 мкА	189.от 7 до 192,3
   2	2 мА	1,9 мА	от 1,897 до 1,923
   3	20 мА	19 мА	18.с 97 до 19.23
   4	200 мА	190 мА	от 189,7 до 192,3

4. Отключите калибратор и измените клемму тока на ТР на максимальную. (обычно 10 А), оставляя общую входную клемму подключенной.
5. Используйте следующую таблицу, чтобы убедиться, что счетчик работает в пределах указанного диапазона. параметры.
   Измерение постоянного тока (диапазон 2)

   Шаг	Диапазон	Вход	Отображать
   1	10А	1А	0.от 98 до 1,02
   2	10А	5А	от 4,90 до 5,10
   3	10А	9А	8,82 до 9.18

Тест переменного тока

Используйте калибратор для подачи правильного переменного тока, указанного в таблице ниже:

1. Используйте следующую таблицу, чтобы убедиться, что счетчик работает в пределах указанного диапазона. параметры.
2. Установите выход калибратора на ноль мА.
3. Подключите выход калибратора к слаботочной входной клемме (обычно 200 мА) и общий вывод тестируемого устройства.

   Примечание: Не превышайте максимальный номинальный ток счетчика. Только тест на значений, которые счетчик способен считывать.

4. Ссылаясь на приведенную ниже таблицу, выберите диапазон тока IUT и установите калибратор выход для обеспечения соответствующего входного тока IUT. Убедитесь, что показания дисплея находится в указанных пределах.
   Измерение переменного тока (диапазон 1)

   Шаг	Диапазон	Вход	Отображать
   1	200 мкА	190 мкА	18.с 27 до 19.28
   2	2 мА	1,9 мА	от 1,872 до 1,928
   3	20 мА	19 мА	18.с 72 до 19,28
   4	200 мА	190 мА	от 187,2 до 192,8

5. Отключите калибратор и измените клемму тока на ТР на максимальную. (обычно 10 А), оставляя общую входную клемму подключенной.
6. Используйте следующую таблицу, чтобы убедиться, что счетчик работает в пределах указанного диапазона. параметры.
   Измерение переменного тока (диапазон 2)

   Шаг	Диапазон	Вход	Отображать
   1	10А	1А	0.от 97 до 1,03
   2	10А	5А	от 4,87 до 5,13
   3	10А	9А	с 8,77 до 9.23

Логический тест

Используйте эту процедуру, чтобы проверить, показывает ли логическая функция правильное значение. государство.

1. Установите IUT в режим логического тестирования и вставьте тестовые провода в V/ohm и общие терминалы.
2. Замкните провода вместе и убедитесь, что измеритель показывает низкое логическое состояние.
3. Установите калибратор на 0.400 В постоянного тока и подключите счетчик к выходным клеммам. Проверять что счетчик показывает низкое логическое состояние.
4. Установите калибратор на 3500 В постоянного тока и убедитесь, что IUT показывает высокое логическое состояние.

Частотный тест

1. Подключите осциллограф к функциональному генератору для измерения синусоидальных волн переменного тока.
2. Настройте генератор функций на выходное напряжение 10 В переменного тока и используйте осциллограф, чтобы установить частоты из следующей таблицы.
3. Подсоедините провода IUT к клеммам V/ohm и общим клеммам на IUT и к земле. и выход генератора функций.
4. Убедитесь, что измеритель отображает правильные результаты из таблицы.
   Измерение частоты

   Шаг	Диапазон	Вход	Отображать
   1	Гц	60 Гц при 10 В	59. от 4 до 60,6
   2	Гц	1 кГц при 10 В	от 0,990 до 1,010 тыс.
   3	Гц	1 МГц при 10 В	.от 990 до 1,010 млн.

Тест емкости

1. Настройте IUT на измерение емкости, вставьте измерительные провода в разъемы В/Ом и общий провод. тестовые терминалы.
2. Подсоедините измеритель к приспособлению для измерения емкости и используйте следующую таблицу для определить возможности ИУТ.
   Измерение емкости

   Шаг	Диапазон	Вход	Отображать
   1	Емкость	10 мкФ	9.от 85 до 10,15
   2	Емкость	1 мкФ	от 0,985 до 1,015
   3	Емкость	100 мкФ	98. от 5 до 101,5

Проверка диода

1. Установите IUT на функцию проверки диодов и подключите измерительные провода к В/Ом. и общие терминалы.
2. Подсоедините измерительные провода к приспособлению для проверки диодов и выполните шаги, описанные в инструкции. таблицу для проверки операции проверки диодов.
   Измерение диодов

   Шаг	Диапазон	Настраивать	Полярность	Отображать	тон
   1	Проверка диода	Короткий	Н/Д	.от 000 до 0,001	да
   2	Проверка диода	Си	Вперед	от 0,800 до 0,600	да
   3	Проверка диода	Си	Обеспечить регресс	1.	Нет
   4	Проверка диода	Ge	Вперед	от 0,300 до 0,500	да
   5	Проверка диода	Ge	Обеспечить регресс	1.	Нет

   Примечание: Некоторые измерители не предназначены для воспроизведения тона.

Причина переиздания

Редакция А — первый выпуск

Как проверить автоматический выключатель с помощью цифрового мультиметра?

Вам будет полезно узнать, как проверить автоматический выключатель с помощью цифрового мультиметра.Если вы знаете, как это сделать, вы можете выполнить базовое устранение неполадок, не вызывая электрика, что сэкономит ваше время и деньги.

Необходимые инструменты

Инструменты, необходимые для проверки автоматического выключателя:

• Цифровой мультиметр
• Плоская отвертка, чтобы открыть коробку автоматического выключателя

Вы можете использовать цифровой мультиметр любого типа или марки для измерения любого тока. Важно, чтобы вы знали правильную настройку для вашего приложения, чтобы предотвратить поломку мультиметра. Вы можете посмотреть этот видеоурок от Ratchets and Wrenches, чтобы узнать, как проверить напряжение переменного тока с помощью цифрового мультиметра.

Как проверить автоматический выключатель с помощью цифрового мультиметра

Вы можете проверить автоматический выключатель с помощью цифрового мультиметра двумя способами.

Вы можете проверить напряжение вашего автоматического выключателя прямо в панели. Вы должны быть осторожны при этом, так как вы будете работать с электричеством под напряжением. Если напряжение равно нулю или ниже стандартного, возможно, ваш автоматический выключатель неисправен.

Вы также можете найти неисправный автоматический выключатель, проверив его сопротивление с помощью цифрового мультиметра. Этот метод лучше всего рекомендуется для замены автоматического выключателя перед его установкой в ​​панель. Это также более безопасный способ проверки автоматических выключателей, так как для их проверки не требуется питание под напряжением.

Пошаговые инструкции по проверке напряжения автоматического выключателя

Шаг 1. Разомкните автоматический выключатель

Отвинтите крышку автоматического выключателя с помощью плоской отвертки.Обязательно придерживайте его перед тем, как выкрутить последний винт, чтобы предотвратить несчастные случаи. При открытии панели автоматического выключателя лучше иметь некоторую помощь, чтобы она не упала.

Шаг 2. Установите мультиметр на переменное напряжение

Поверните шкалу мультиметра на переменное напряжение, затем вставьте черный щуп в общую клемму розетки, а красный щуп — в клемму розетки напряжения. Обратите внимание, что некоторые цифровые мультиметры требуют установки соответствующего напряжения.Если это так, установите циферблат мультиметра на более высокое напряжение, чем у вас есть (обычно 120 В).

После правильной настройки устройства можно переходить к следующему шагу.

Шаг 3. Проверка автоматического выключателя

Чтобы проверить напряжение однополюсного автоматического выключателя, вам необходимо подключить черный или общий провод к заземлению панели выключателя. После этого подключите красный провод к горячему проводу автоматического выключателя, который вы хотите проверить. Показание должно быть около 120 вольт для однополюсного выключателя.

Если ваши показания очень низкие или нулевое напряжение, ваш автоматический выключатель неисправен и его необходимо заменить.

Чтобы проверить двухполюсный автоматический выключатель на 220 В, вам необходимо подключить красный и черный провода цифрового мультиметра непосредственно к клемме выключателя. Показание должно быть около 240 вольт, и вы должны проверять свой двухполюсный выключатель один за другим.

Чтобы проверить одну сторону двухполюсного автоматического выключателя, подключите общий провод к заземлению панели, а горячий провод — непосредственно к одной стороне клеммы автоматического выключателя, затем подключите другую клемму для проверки другой стороны двухполюсный выключатель. Они оба должны быть около 125 вольт.

Если другая сторона вашего двухполюсного выключателя равна нулю, у вас неисправен автоматический выключатель, и вам требуется замена.

Для получения дополнительной информации вы можете посмотреть это видеоруководство, созданное TheElectricalDoctor, чтобы узнать, как проверить автоматический выключатель с помощью цифрового мультиметра.

Как проверить сопротивление автоматического выключателя

Чтобы проверить сопротивление автоматического выключателя, установите мультиметр в омах или параметрах сопротивления.

Затем вставьте один провод в зажим или клемму питания, а другой — в винтовую клемму. Он должен иметь показания сопротивления при включении выключателя и не иметь значения при его выключении.

Выполните ту же процедуру при проверке двухполюсного выключателя. Если он не имеет сопротивления при включении или не имеет сопротивления при выключении, ваш автоматический выключатель неисправен и его необходимо заменить.

Вы можете рассмотреть эти десять лучших автоматических выключателей, которые я использовал в проектах, прежде чем покупать новый.В этой статье я указываю плюсы и минусы каждого типа автоматических выключателей, чтобы дать вам представление о лучшем автоматическом выключателе для себя.

Заключение

Считаете ли вы полезной эту процедуру проверки автоматического выключателя с помощью цифрового мультиметра? Знание того, как проверить автоматический выключатель, позволит вам сэкономить деньги, выяснив, что не так с вашим автоматическим выключателем, даже до вызова электрика.

И если вам нужно купить новый автоматический выключатель, я настоятельно рекомендую эти десять автоматических выключателей, пользующихся наибольшим доверием , которые я использовал в своих прошлых проектах.

Вы нашли что-то интересное в этой статье? Что это? Пожалуйста, поделитесь им в разделе комментариев ниже.

3 наиболее часто используемые операции

Цифровой мультиметр

— один из самых важных инструментов, которыми должен владеть любитель электроники. При разработке схем электроники мы сталкиваемся с множеством различных параметров, которые необходимо проверить, например, напряжение, ток, сопротивление, непрерывность и т. д. Для каждого из этих параметров доступны отдельные приборы, и мультиметр — это единственный прибор, имеющий возможность для проверки. выполнение всех вышеуказанных измерений.Существуют аналоговые и цифровые мультиметры. Но цифровые мультиметры в наши дни становятся все более распространенными, и поэтому мы используем цифровые мультиметры, которые также называются цифровыми мультиметрами. Теперь и далее мы используем просто мультиметр для обозначения цифрового мультиметра. Это в основном измерительный прибор, который может измерить

• Напряжение (перем. /пост. ток)
• Сопротивление
• Целостность (тест диодов)
• Ток (переменный/постоянный)

Таким образом, этот единственный прибор выполняет все основные задачи, необходимые для измерений в электронике.Если у нас нет мультиметра, шансов устранить неполадки в цепи очень мало. Мультиметр позволяет измерять параметры и устранять множество проблем в электронных схемах. Давайте посмотрим, как использовать один из самых полезных инструментов, мультиметр!!!

Посмотрите на изображение ниже для понимания трех основных частей мультиметра.

Мультиметр состоит из трех основных частей

• Дисплей
• Ручка выбора
• Датчики

Дисплей обычно имеет четыре цифры и возможность отображать отрицательный знак.Несколько мультиметров имеют дисплеи с подсветкой для лучшего просмотра в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр для считывания различных параметров, таких как ток, напряжение (В) и сопротивление (Ом). Взгляните на изображение выше

.

Как показано на рисунке выше, мультиметр имеет центральный поворотный переключатель для выбора различных положений ручек, каждое положение соответствует определенному параметру, колесо можно легко вращать, чтобы выбрать одну из необходимых ручек измерения.

Если мы хотим измерить напряжение или, скажем, измерить сопротивление, то мы должны подключить мультиметр к контрольной точке в нашей цепи. Эту работу выполняют специальные провода, которые соединяют мультиметр с компонентами или контрольными точками нашей схемы. Эти провода называются щупами . Два датчика подключены к двум портам на передней панели устройства. Взгляните на рисунок ниже.

как пользоваться цифровым мультиметромкак пользоваться цифровым мультиметром

Как вы можете видеть выше, COM обозначает общий и почти всегда подключается к земле или «минусу» цепи.Датчик COM обычно имеет черный цвет, но между красным датчиком и черным датчиком нет никакой разницы, кроме цвета.

Помимо COM, на мультиметре есть еще два порта, один имеет маркировку mAVΩ. мАОм — это порт, к которому обычно подключается красный щуп. Этот порт позволяет измерять небольшой ток (до 200 мА), любое напряжение (В) и сопротивление (Ом). Щупы имеют на конце специальный разъем, который легко вставляется в мультиметр.Любой зонд с таким разъемом будет работать с этим измерителем. Это позволяет использовать различные типы зондов.

Как пользоваться цифровым мультиметром: Измерение напряжения

Для начала измерим напряжение на батарее 9В. Подключите черный щуп к COM , а красный щуп к mAVΩ .

измеряемое напряжение

Установите мультиметр на «20 В» в диапазоне постоянного напряжения. Почти вся электроника использует постоянный ток, а не переменный. Подключите черный щуп к заземлению аккумулятора или «-», а красный щуп к питанию или «+».С небольшим усилием прижмите щупы к положительным и отрицательным клеммам 9-вольтовой батареи. Если у вас новая батарея, вы должны увидеть на дисплее около 9,0 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы случайно подсоедините щупы в обратном направлении, это означает, что красный щуп к минусу, а черный к плюсу, мультиметр показывает отрицательное значение, никакого вреда!!!

отрицательное измерение

Если вы измеряете напряжение постоянного тока в какой-либо цепи, вы должны знать примерный диапазон измеряемого напряжения, чтобы установить ручку.Если измеренное напряжение превышает указанный диапазон, измеритель показывает «1», что означает выход за пределы диапазона

.

Как пользоваться цифровым мультиметром: измерения перегрузки / выхода за пределы диапазона

Что произойдет, если вы выберете настройку напряжения, которая слишком мала для напряжения, которое вы пытаетесь измерить? Ничего плохого. Измеритель просто отобразит 1. Это измеритель пытается сообщить вам, что он перегружен или находится вне диапазона. Что бы вы ни пытались прочитать, это слишком много для этой конкретной настройки. Попробуйте изменить ручку мультиметра на следующее максимальное значение.Посмотрите под изображением

Измерение вне диапазона

Как пользоваться цифровым мультиметром: Измерение сопротивления

Обычно резисторы имеют цветовую маркировку. Если вы умеете читать цветовые коды, все в порядке! Понять цветовые коды очень просто, и вы можете прочитать об этом здесь. Однако, если у вас есть мультиметр под рукой, гораздо проще измерить значение сопротивления и измерить его точно. Давайте посмотрим, как это сделать

Выберите случайный резистор и установите ручку мультиметра на значение 20 кОм.Затем зажмите резистор между металлическими концами щупа и удерживайте его нажатым в течение нескольких секунд

Счетчик покажет либо 000, либо 1, либо фактическое значение сопротивления

Если мультиметр показывает 0, это означает, что вы выбрали очень высокий диапазон для измерения и, следовательно, значение не может быть правильно считано. Поэтому уменьшите показания мультиметра до более низкого значения сопротивления

.

Если на дисплее отображается 1, это означает, что вы измеряете напряжение вне выбранного диапазона, и теперь вы должны увеличить диапазон ручкой

Если значение резистора находится в диапазоне, то должно отображаться точное значение, как показано ниже: 998 Ом

Например, см. рисунки ниже.

измерение сопротивления

Как пользоваться цифровым мультиметром: Непрерывность

При разработке схем нам часто нужно проверить, правильно ли одна конкретная точка переходит в другую точку или нет. Значит, если мы сомневаемся, что в соединениях что-то неплотно, то нам нужно проверить целостность соединения

варианты подключения

Проверка непрерывности фактически проверяет сопротивление между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), говорят, что две точки электрически соединены, и для звуковой обратной связи генерируется тон. Если сопротивление превышает несколько Ом, цепь считается разомкнутой или неподключенной, и звуковой сигнал не генерируется. Этот тест помогает убедиться, что соединения между двумя точками выполнены правильно. Этот тест также помогает нам определить, связаны ли две точки, которых не должно быть.

Установите мультиметр в режим «Непрерывность». Как показано ниже. В разных мультиметрах он может различаться, но ищите символ диода с изображением, похожим на звук, исходящий из динамика. Это ручка непрерывности для большинства счетчиков.

Теперь соедините щупы. Мультиметр издает звуковой сигнал (Примечание: если батарея мультиметра разряжена, звуковой сигнал должен быть очень низким). Это показывает, что очень небольшое количество тока может протекать без сопротивления между датчиками.

На макетной плате с питанием от , а не , используйте щупы, чтобы ткнуть в два отдельных контакта заземления. Вы должны услышать сигнал, указывающий на то, что они подключены.

No related posts.
