Регулировка фар автомобиля является важным элементом безопасности дорожного движения. Правильная регулировка фар обеспечивает хорошую видимость на дороге в темное время суток. Неправильно отрегулированные фары не обеспечивают хорошую видимость водителю и доставляют серьезный дискомфорт водителям встречных автомобилей. Сделать регулировку фар можно как в автосервисе, так и самостоятельно. Регулярно проводимая регулировка фар позволяет водителю быть уверенным в своем автомобиле.

Содержание

Для чего нужна регулировка фар

Регулировка фар нужна для предотвращения возникновения аварийных ситуаций на дороге, связанных с ослеплением встречных водителей и недостаточным освещением полосы движения. Неправильно настроенный свет фар ухудшает видимость в темное время суток.

• Если свет слишком опущен вниз, то значительно сокращается расстояние, которое вы видите впереди. В таком случае вы можете не заметить препятствие или пешехода, и у вас не хватит времени для принятия верного решения.
• Если фары не освещают правую обочину, вы также можете не заметить пешехода на обочине или стоящую машину. Так же у вас не будет ориентира когда близко подъезжает встречная машина.
• Если свет фар задран вверх, то они будут слепить встречных водителей, что может привести к аварийной ситуации, поскольку водитель встречной машины ничего не видит.

Как должны светить фары ближнего света

Сила световых приборов автомобиля определяется специальными приборами, самостоятельно померить ее нельзя, да это и не нужно. Но ближний световой поток фар распределяется неравномерно, что очень важно в темное время суток.

На схеме показан правильно рассеянный ближний свет фар, который позволяет увидеть правую обочину, пространство перед автомобилем и не мешает встречным машинам. Свет распределяет подобным образом за счет разной формы рассеивателей.

Правильно отрегулированный свет фар:

• максимальная часть света должна освещать полосу движения на расстояние не менее 60 метров.
• Общий поток света немного смещен вправо, что дает возможность освещать правую обочину.
• Левая часть светового потока освещает встречную полосу таким образом, чтобы не слепить встречных водителей.

Если при езде в темное время суток по трассе за городом с ближним светом вам мигают встречные машины, тем самым предупреждая о том, что вы их слепите, значит фары вашей машины не отрегулированы и стоит их отрегулировать, чтобы не создавать аварийных ситуаций на дороге.

На распределение светового потока большое влияние оказывает загруженность машины. В автомобилях с ручной регулировкой нужно самостоятельно откорректировать направленность света фар когда машина нагружена пассажирами или вещами. Многие современные автомобили оснащены автоматической регулировкой фар в зависимости от загруженности.

Почему сбивается настройка света фар

У новой машины, купленной в салоне, фары отрегулированы на заводе. Но во время эксплуатации машины возникают различные ситуации, которые приводят к нарушению света фар.

Причины изменений настроек света фар:

• замена лампы ближнего и дальнего света. Обычно при покупке новой лампы на замену перегоревшей водители ориентируются на тип лампы. На производителя лампы зачастую не обращают внимания. Найти оригинальную лампу на замену часто весьма затруднительно. Лампа нужного типа, но не оригинального производителя может иметь другие настройки, что скажется на формировании светового потока. Поэтому после замены лампы ближнего или дальнего света желательно произвести ручную регулировку фар.
• Естественный износ во время эксплуатации машины. Под воздействием вибрации, температурных перепадов, механических воздействий в фарах сбивается настройка. Поэтому у машин с большим пробегом желательно периодически проводить контроль правильных настроек.
• Замена фары. Если в машине произвели замену одной или обеих фар в сборе, обязательно надо произвести регулировку света фар. Обычно это делают прямо в сервисе, но нужно проследить, чтобы эта работа была выполнена.
• После аварии или удара в области переднего бампера также могут слететь настройки фар, поскольку даже небольшой перекос может значительно повлиять на направление светового луча.
• Увеличение жесткости подвески, ремонт подвески с изменением ее жесткости.
• Замена шин или дисков на другой размер.

Когда надо сделать регулировку фар

Регулировка фар необходима при возникновении всех перечисленных выше ситуациях, а также:

• если вам моргают встречные автомобили, предупреждая об ослеплении;
• перед длительной поездкой;
• если вам кажется, что дорога освещается недостаточно или неправильно;
• при установке противотуманных фар;
• при подготовке к прохождению ТО.

Как самостоятельно проверить настройку света фар

Если не хочется самостоятельно проверять как у вас настроена система освещения, можно обратиться в автосервис. Но эту процедуру можно выполнить и самостоятельно, тем более такой навык будет не лишним, если когда-то возникнет необходимость проверить настройки во время дальней поездки.

Для этого надо подъехать на расстояние 5 метров к ровной вертикальной поверхности (стене, воротам гаража или забору) в темное время суток, включить ближний свет и посмотреть на форму световых пучков на стене. Если автомобиль не загружен, то регулятор высоты фар должен находиться в положении «0».

Две фары образуют два немного пересекающихся световых потока. Верхний горизонтальный уровень световых пучков должен находится на одной высоте, примерно на 5 см ниже середины фар. Если это так, тогда чаще всего настройка не нужна. Если фары светят выше или на разном уровне это значит, что потребуется регулировка фар.

После замены лампы в одной из фар нужно выполнить проверку настроек световых пучков. Если замененная лампа дает не совсем правильное направление луча, то можно ориентироваться на световой луч второй лампы. Отрегулировать его можно с помощью специального винта, который позволит его поднять или опустить.

Таким же образом проверяется настройка дальнего света.

Если рядом нет вертикальной стены, то можно воспользоваться помощью пассажира. Нужно попросить встать его перед машиной в 5 метрах и посмотреть как его освещает ближний свет. При правильной настройке световые пучки находятся на одинаковой высоте примерно на уровне колен среднего по росту человека. Таким образом можно дать весьма примерную оценку, но если есть значительные отклонения, то они бросятся вам в глаза.

Подготовка машины к настройке фар

Прежде чем приступить к регулировке фар, нужно подготовить машину, исключив все факторы, которые могут исказить конечный результат.

Для этого нужно:

• разгрузить автомобиль от всех тяжелых вещей;
• заправить целый бак топлива или бак должен быть полным хотя бы до половины;
• выравнять давление во всех колесах до рекомендованных значений;
• перевести корректор фар на приборной панели в положение «0»;
• во время регулировки фар на месте водителя должен сидеть человек или лежать груз, по массе примерно равный массе водителя.

Где находятся регулировочные винты света фар

Прежде чем приступать к регулировке фар, надо выяснить местонахождение регулировочных винтов. Они есть во всех фарах, любых типов. Но у них может быть разное расположение и разная конструкция. Нужную информацию для конкретной модели машины нужно искать в инструкции по эксплуатации или в интернете, где можно также найти видео, что значительно облегчит весь процесс.

В каждой фаре есть два винта, один из которых регулирует световой поток по вертикали, другой — по горизонтали.

Система настройки также может быть различной. Некоторые винты нужно вращать вручную, другие шлицевой или крестообразной отверткой, третьи — шестигранником или звездочкой. Этот вопрос также стоит уточнить, чтобы подготовить нужный инструмент.

Регулировка фар

Регулировка фар состоит из нескольких этапов:

• разметка стены,
• поочередная (левая, правая) настройка ближнего света,
• настройка дальнего света.

Регулировка ближнего света фар

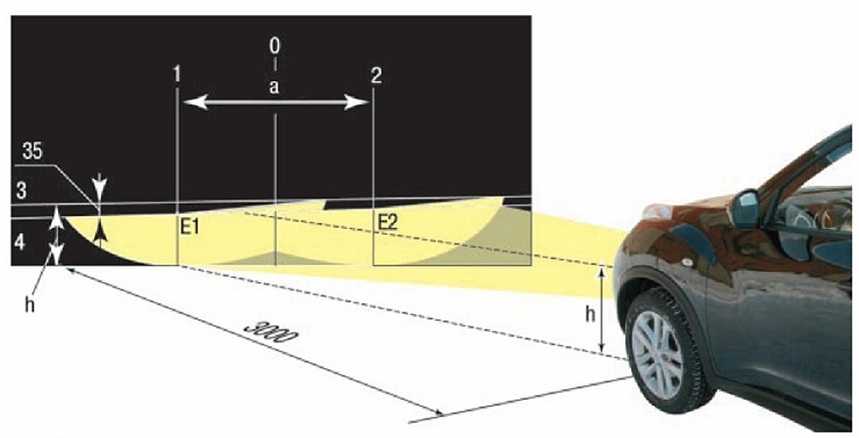

Для этого понадобится ровная площадка без уклона, которая упирается в вертикальную стену. На этой стене будем делать разметку. Сначала надо осторожно подъехать вплотную к стене.

• На стене ставим точку, определяющую центральную ось автомобиля.
• На стене ставим точку, которая соответствует центру левой фары, и точку, соответствующую центру правой фары.
• Отъезжаем от стены на 5 метров (некоторые автолюбители предпочитают отъезжать на 7,5 метров, в таком случае нижняя горизонтальная линия на стене должна будет сместиться вниз на несколько сантиметров).
• Через три отмеченных точки проводим три вертикальных прямых, соответствующих центральным осям левой фары (1), центру машины (0), правой фары (2).
• Через две крайние точки проводим первую горизонтальную линию (3).
• Ниже первой горизонтальной линии проводим вторую горизонтальную линию (4). Чтобы узнать, на каком расстоянии от первой линии чертить вторую, надо узнать угол наклона фары. Величина отклонения светового луча относительно дороги в процентах может отличаться у разных моделей машин. Эту маркировку надо искать под капотом на фаре или в инструкции к автомобилю. Чаще всего она составляет 1%, но может быть 1,3% — как у Лады Приоры, или иметь другое значение.

  Если угол наклона фары 1 %, то рисуем линию на 5 см ниже первой, если отъехали на 5 метров. Если отъехали на 7,5 метров, то рисуем линию на 7,5 см ниже первой.
  1% отклонения на расстоянии 5 метров — это и есть 5 см, через которую проводим вторую линию. Если угол отклонения составляет 1,3%, то вторую линию чертим ниже первой на 6,5 см (если отъехали на 5 метров) и на 9,75 см (если отъехали на 7,5 метров). Если угол отклонения другой, то надо высчитать его самостоятельно (ну не зря же мы учили пропорции в школе).
• Вторая горизонтальная линия имеет важное значение — она определяет верхнюю границу линии света.

Первую часть регулировки сделана — нанесена разметка. Теперь приступаем непосредственно к самой регулировке. Настаиваем фары поочередно. Для этого закрываем одну фару чем-нибудь непрозрачным (фанерой, черной пленкой, одеялом).

• При помощи регулировочных винтов выставляем левый пучок света так, чтобы верхняя граница его сливалась с нижней горизонтальной линией, а наклонный отрезок начинался в точке пересечения нижней горизонтальной линии и крайней левой вертикальной линии, идущей через центр левой фары.
• Потом точно также настраиваем правую фару. Левую закрываем. Верхняя граница светового пучка правой фары также должна идти по нижней горизонтальной линии, а наклонный отрезок должен начинаться в точке пересечения нижней горизонтальной линии и крайней правой вертикальной линии, идущей через центр правой фары.

Ближний свет настроен.

Если используются лампы с совмещенным ближним и дальним светом, то больше ничего настраивать не нужно, дальний свет будет настроен автоматически. Если используются лампы отдельно для ближнего и дальнего света, то теперь надо приступать к настройке дальнего света.

Регулировка дальнего света фар

Дальний свет у машины служит для освещения трассы, когда нет встречного автомобиля. Дальний свет должен освещать дорогу не менее, чем на 150 метров, чтобы водитель смог рассмотреть дорожные знаки и разметку, издалека заметить пешехода. Дальний свет обладает сильной яркостью и большой мощностью, поэтому его нельзя использовать в населенных пунктах и при приближении встречной машины, так как из-за ослепления водителей происходит много аварий.

Для регулировки дальнего света будем использовать ту же ровную площадку и вертикальную стену, с уже нанесенной разметкой, которую использовали для регулировки ближнего света. Световой поток ламп дальнего света не имеет таких четких линий, как ближний свет. Поэтому его настраивать проще. Он должен идти практически параллельно дорожному полотну.

Центр светового пучка левой фары должен размещаться в точке пересечения вертикальной линии, проходящей через центр левой фары и горизонтальной линии, соединяющей центры обеих фар. Центр светового пучка правой фары должен размещаться соответственно в точке пересечений той же горизонтальной линии с вертикальной линией, проходящей через центр правой фары.

Если это не так, то световые пучки ламп дальнего света надо настроить с помощью двух регулировочных винтов.

Регулировка противотуманок

Противотуманные лампы предназначены для создания лучшей видимости во время тумана, когда ближний и дальний свет не справляются, так свет их световые пучки отражаются от взвеси воды в воздухе во время туманной погоды.

Противотуманки имеют желтый свет, располагаются намного ниже обычных фар, поэтому они светят под туман. Противотуманные фары не должны светить слишком высоко и не должны слепить встречных водителей. Так же они не должны светить слишком низко, так как тогда значительно уменьшится видимость. Самостоятельная регулировка противотуманных фар не требует значительной точности.

Для настройки противотуманных фар нужна все та же ровная площадка и вертикальная стена. Регулировка выполняется поочередно для левой и правой противотуманок. Машина стоит в 5 метрах от стены.

На стену наносим разметку:

• измеряем рулеткой расстояние от земли до центра противотуманных фар (это значение слева и справа должно быть одинаковым). Отмечаем эти точки на стене. Проводим горизонтальную линию через центры противотуманных фар.
• Проводим вторую горизонтальную линию ниже первой. На сколько сантиметров ниже, надо рассчитать. На самих противотуманных фарах производители не указывают угол наклона светового луча. В таком случае надо ориентироваться на величину угла наклона ближнего света. Если он равен 1%, то для противотуманных фар он будет вдвое меньше, то есть 0,5 %. А на расстоянии в 5 метров от стены это будет означать 2,5 см. То есть в 5 метрах от машины луч света опуститься к земле на 2,5 см. Вторую горизонтальную линию чертим ниже первой на 2,5 см. Если угол наклона ближнего света у вашей машины не 1%, а имеет другое значение, то надо рассчитать на какую величину должен опуститься световой пучок за 5 метров.

Нижняя горизонтальная линия — это верхняя граница светового потока противотуманных фар. Они не должны светить выше этой линии. Настраиваем световой поток противотуманных фар по нижней горизонтальной линии.

Регулировка светодиодных ламп в фарах

Светодиодные лампы имеют большую силу светового потока, чем обычные. Поэтому если они настроены неправильно и слепят встречные автомобили, это особенно опасно. В основном светодиодные лампы регулируют также, как и ближний свет. Отличия заключаются в следующем.

Во время установки светодиодной лампы надо установить ее так, чтобы плоскость светодиодов была ориентирована вертикально. Для этого в некоторых лампах есть поворотный цоколь. С его помощью можно крутить лампу вокруг оси для выравнивания светового пучка.

Регулировка линзованных фар

Линзованные фары бывают регулируемые и нерегулируемые и с авторегулятором. Нерегулируемые, как следует из названия, нельзя отрегулировать. Они стоят дешевле и считаются менее качественными.

Линзованные фары с автоматическим регулятором имеют большой минус, заключающийся в том, что если регулятор выйдет из строя, то лампа переходит в разряд нерегулируемых.

Регулируемые линзованные фары настраивают по тому же принципу, что и обычный ближний свет. Для их настройки используют специальные регуляторы (болты или рукоятки). Где они находятся и как ими управлять, надо искать в инструкции или в интернете, так как у разных моделей они совершенно разные.

Как отрегулировать фары в пути (если нет стены)

В ситуации, когда требуется отрегулировать фары во время длительной поездки и под рукой нет вертикальной стены, можно обойтись поручными средствами. Техника настройки при этом не меняется. Проверяем поочередно каждую фару, вторую предварительно закрыв чем-то непрозрачным.

• Дожидаемся темноты.
• Находим ровную площадку или свободный участок дороги.
• Подходим вплотную в машине с включенным ближним светом спереди и прикладываем руку к брюкам в том месте, где проходит граница света.
• Отходим от машины на 5 метров, граница света должны опуститься на 5 см.
• Если она проходит выше, то фару нужно отрегулировать.

Также надо не забывать подкручивать колесико регулировки на приборной панели, когда машину нагружаете: кладете тяжелый груз в багажник или берете пассажиров на заднее сидение. В таком случае зад машины опускается, а перед задирается, и фары начинают слепить встречный транспорт.

Меры безопасности

Чтобы избежать неприятных ситуаций во время регулировки фар нужно соблюдать меры безопасности.

• Машину ставить на первую передачу и ручной тормоз.
• Желательно работать в перчатках и не касаться электропроводки.
• Работать только подходящим инструментом, чтобы не сломать регулировочные винты.
• Не прикладывать большую силу.

Как делают регулировку фар в автосервисе

Если не хочется или не получается самостоятельно отрегулировать фары, можно обратиться в автосервис. На станциях техобслуживания настройку фар регулируют с помощью специальных приборов, поэтому настройка получается более точная и качественная, чем самостоятельная. Покупать такие приборы для использования в личных целях невыгодно, так как они стоят дорого, а пользоваться ими нужно не часто.

Регулировка фар по прибору

Сначала выравнивают продольную ось прибора относительно центральной оси автомобиля, прибор должен стоять строго перпендикулярно фарам. Далее его выравнивают в горизонтальной плоскости, ориентируясь на пузырек воздуха, по примеру строительного уровня.

Затем устанавливают регулировочный угол на приборе. Значение «0» означает, что фары светят параллельно дороге. Далее выставляют нужный угол, который указан на фаре машины. Прибор позволяет очень точно настроить угол наклона светового луча с точностью до десятых долей градуса.

Как отрегулировать фары самостоятельно возле стены на легковом автомобиле

Содержание

1. Как понять, что нужна регулировка фар, и зачем это нужно
2. Причины смещения светового пучка на легковом автомобиле
3. Как отрегулировать фары самостоятельно возле стены
4. Подготовка
5. Регулируем дальний свет
6. Настройка ближнего света
7. Как настроить противотуманки
8. Регулировка прибором и лазером

При движении в темное время суток важнейшее значение для безопасности приобретают фары автомобиля. Они должны быть правильно отрегулированы. В противном случае из-за плохой видимости, ослепления встречных машин вероятность заносов на поворотах и столкновений значительно повышается.

Для предотвращения неоправданных рисков осветительные приборы крайне важно постоянно контролировать и при необходимости перенастраивать. Выполнить эту несложную процедуру в состоянии даже непрофессионал без использования какого-либо дорогостоящего оборудования.

Как понять, что нужна регулировка фар, и зачем это нужно

Вмешательства требует ситуация, когда световой пучок направлен не на дорогу впереди, а обочину и пространство за ней. При частом движении по плохим дорогам настройку требуется производить чаще. Ухудшение видимости при езде в темное время суток несет серьезную угрозу жизни и здоровью водителя, пассажиров, других участников дорожного движения.

Качество светового пучка требуется постоянно контролировать, производя вовремя настройку.

Некорректно настроенный световой поток представляет угрозу для движущихся навстречу ТС, неприятные ощущения, напряжение при управлении автомобилем. При таких обстоятельствах водители встречных транспортных средств будут терять контроль над дорожной ситуацией. Это может привести к самым трагическим непредсказуемым последствиям.

Читайте также

Наклейка на автомобиле с процентами возле фар — что означает?
Под капотом новых автотранспортных средств можно увидеть заводскую наклейку, на которую нанесен схематический рисунок фар и числовой показатель в процентах. Но несмотря на то, что ее клеят…



Причины смещения светового пучка на легковом автомобиле

Самым простым основанием для дополнительной регулировки будет замена лампочки.

Нередко бывают ситуации, когда этот элемент оптики перегорает прямо в дороге.

Как правило, менять лампы головного света следует попарно. С другой стороны, очень часто автомобилисты вставляют только один, приблизительно подходящий по параметрам источник света. Поэтому световой пучок не может формироваться нормально.

Кроме того, на некоторых автомобилях устанавливать лампу крайне неудобно, поэтому здесь возможны различные перекосы.

После повреждения передней части в результате аварии зачастую требуется ремонт со снятием оптики. После этого установленная назад фара уже не будет светить так, как раньше. При таких обстоятельствах обязательно понадобится дополнительная настройка.

Нередко возникают ситуации, когда фары приходится менять из-за различных поломок. В процессе длительной эксплуатации мутнеет стекло, выгорает отражатель, пластик рассыхается и трескается. В таких случаях чаще всего производится полная замена оптики. После этой процедуры обязательно нужно проводить регулировку.

Кроме того, фары могут попросту украсть. При таких обстоятельствах придется покупать и устанавливать новую оптику. Делать это тоже нужно правильно.

Читайте также

Пропал ближний свет при рабочем дальнем — что делать с 2021 года
Водителя выводят из равновесия любые поломки автомобиля, но особенно пугает выход из строя каких-либо элементов на ночной дороге. Нередко возникает проблема, когда при работающем дальнем освещении…



Как отрегулировать фары самостоятельно возле стены

Перед началом процедуры важно проверить некоторые технические параметры автомобиля. Особенно это касается состояния передней подвески, уровень давления внутри шин.

Чтобы произвести качественную регулировку, важно соблюдать определенные условия:

1. Во-первых, нужно найти максимально ровную вертикальную поверхность без всяких выпуклостей или выбоин.
2. Во-вторых, подойдет прямая ровная площадка длиной 7,5-10 метров.

Можно, купив и заменив одну или обе лампочки, сразу проверить, как падает свет, даже не отъезжая от магазина. Здесь следует ориентироваться на синхронность свечения обеих фар.

На расстоянии 5 метров от стенки магазина включить ближний свет. Когда разницу по высоте пучка визуально не видно, можно особо ничего не регулировать.

Кроме того, проверить фары можно с помощью другого человека, которому нужно стать перед машиной за 5 метров. В норме светотеневая граница должна проходить на уровне колен.

Подготовка

Для проведения точной регулировки:

1. Важно подкачать шины, полностью заправить авто.
2. Кроме того, во время настройки рекомендуется посадить за руль человека, который имеет такой же вес, как и водитель.
3. Желательно найти максимально ровную площадку, к которой прилегает вертикальная стена высотой 2,5 метра.
4. Здесь нужно нарисовать регулировочную таблицу. Она представляет собой три вертикальные и две горизонтальные линии. Перед этим следует провести замеры на автомобиле.

В конструкции авто предусматриваются специальные регулировочные винты, которые расположены на задней поверхности фары слева и справа. С их помощью можно менять поворот и наклон фары, изменяя направление света.

Читайте также

3 секрета безопасной парковки для перепуганных новичков
В условиях переполненных городских улиц зачастую приходится парковать машину прямо возле бордюра или вмещаться в крохотный карман между другими автомобилями. Для этого нужно иметь тренированный…



Регулируем дальний свет

Перед настройкой оптикой нужно вымыть и тщательно протереть фары.

Далее нужно действовать следующим образом:

1. Подъехать прямо на авто максимально близко к стене, на ее поверхности мелом провести вертикальную линию, которая проходит по центральной оси автомобиля.
2. Отдалиться прямолинейно на 5-7 метров назад.
3. Замерять расстояние по вертикали от поверхности дороги до ламп головного света с обеих сторон, а также длину отрезка между фарами. Если ближний и дальний свет обеспечивают разные источники, то следует провести четыре замера. Записать данные измерения.
4. Перенести точки фар на стену по бокам от центральной оси и соединить их горизонтальной линией. Ниже на 5 сантиметров провести параллельную прямую черту. Через отмеченные точки провести вертикальные линии.

В совмещенном оптическом блоке регулировать необходимо только дальний свет. Ближний должен настроиться автоматически. У автомобилей с раздельной оптикой требуется работать с каждым элементом отдельно.

В норме углы световых пучков должны доходить до верхней горизонтальной линии. Этого и следует добиваться, настраивая регулировочные винты.

Настройка ближнего света

Здесь нужно использовать описанную выше схематическую разметку стены. Приступить к регулировке ближнего света можно с расстояния 5-7,5 метра. Угол наклона должен полностью совпадать с горизонтальной линией схемы, которая находится внизу. Кроме того, в точках перпендикулярного пересечения линий свет должен подниматься под углом вверх.

Сама процедура проводится поочередно для каждой фары. Нужно включить ближний свет, закрыв одну из фар непрозрачным экраном.

Как настроить противотуманки

Алгоритм регилуровки ПТФ такой:

1. Предварительно требуется загрузить машину на 70 килограмм, заправить полный бак.
2. Настройка проводится на дистанции 10 метров от вертикальной стены.
3. Здесь также нужно определить центральную ось авто, измерять расстояние между противотуманными фарами, а также высоту от земли до источников света.
4. Все эти замеры нужно перенести на вертикальную плоскость.
5. Кроме того, здесь нужно еще провести выше горизонтальную линию.
6. Нижняя полоса должна находиться точно посредине между поверхностью дороги и этой чертой.
7. Настраивать световые пучки нужно таким образом, чтобы они фокусировались по центру проекции ламп.

Читайте также

Философия света: что лучше — галоген, Led или ксенон
Лампы головного света предназначаются для качественного освещения дороги перед автомобилем. При этом они не должны продуцировать сильные блики, ослеплять водителей встречного транспорта. На…



Регулировка прибором и лазером

На специализированных СТО используются приборы, с помощью которых можно качественно настроить фары автомобиля.

Все работы здесь проводятся по следующему алгоритму:

1. Вначале нужно установить ровно продольную ось прибора относительно автомобиля. Для этого можно ориентироваться на зеркало с горизонтальной линией сверху прибора. Устройство должно стоять строго перпендикулярно по отношению к кузову и фарам авто.
2. По специальному уровню выставить прибор горизонтально.
3. На следующем этапе нужно установить рекомендуемый угол настройки. Его значение можно узнать из справочной литературы по конкретной марке авто.
4. Оси фары и регулировочного устройства должны совпадать.

Описанные приборы имеют достаточно высокую стоимость, поэтому приобретать их для индивидуального пользования нецелесообразно.

Для настройки фар можно использовать лазерный строительный уровень. Здесь нужно действовать следующим образом:

1. Установить машину максимально ровно за 5 метров от вертикальной стены.
2. Выставить строительный уровень строго перпендикулярно авто так, чтобы лазерный луч проходил точно посредине автомобильной фары и при этом его проекция отображалась на экране.
3. На следующем этапе под капотом нужно определить величину отклонения луча к дорожному полотну в процентах.
4. Затем нужно включить ближний свет, определить границу света и тени на экране.

Если световой пучок преодолевает верхнюю линию, то фары светят неправильно. Слишком низкое расположение свидетельствует о том, что дорога освещается только перед передним бампером.

Идеальным вариантом является ситуация, когда проекция светового пучка будет на 5 сантиметром ниже уровня лазерной линии.

Читайте также

Дневные ходовые и поворотник — два в одном без изменения конструкции 2021 года
Дневные ходовые огни устанавливаются на большинстве современных автомобилей. Их нужно использовать при движении в любое время суток для обеспечения безопасности. Если таких огней не предусматривает…



Таким образом, отрегулировать фары самостоятельно не составит особого труда. Здесь важно учитывать все нюансы, точно следовать алгоритму настройки.

Как отрегулировать фары? Пошаговое руководство по регулировке фар

Хотите знать, как отрегулировать фары? Вам не нужно искать дальше, так как это полное руководство, которое поможет вам отрегулировать фары и обеспечить максимальную видимость.

На рынке есть автомобили, которые не поставляются с настройками регулировки. Например, некоторые производители изготавливают рамку фары из пластика и держат ее с помощью стопорных винтов. Из-за этого нет места для корректировок.

Как я узнаю, что мои фары нуждаются в регулировке?

Один из лучших способов выяснить это — обратить внимание на то, что сигнализируют другие водители. Вы заметите, что на дороге много водителей, которые мигают фарами, значит, с вашим заголовком что-то не так. В основном встречные водители будут мигать светодиодными фарами по направлению к вам, когда ваши заголовки ослепляют их.

Это когда ты знаешь, что пора отрегулировать фары. Помимо этого, если вы не можете видеть на расстоянии 20-30 футов, вам также необходимо поработать над ближним светом фар. Если в ночное время мощность ваших фар достигает вершин деревьев, это означает, что ваш дальний свет нуждается в регулировке.

Как отрегулировать фары

Весь процесс займет от 30 до 60 минут. Лучше иметь больше времени в запасе и тщательно выполнять описанный ниже процесс.

Инструменты и материалы, необходимые для регулировки фар

Лучше держать эти вещи под рукой:

— Руководство по эксплуатации вашего автомобиля

— Рулетка измерительная

— Отвертка

— Лента малярная или малярная

— Любая темная ткань или картон

— Плоская стена для парковки автомобиля на расстоянии 25 футов

Пошаговое руководство по регулировке фар

#1 Найдите ровную поверхность для парковки автомобиля

Прежде чем что-либо делать, убедитесь, что у вас есть плоская поверхность Поверхность для упаковки вашего автомобиля. Также проверьте давление во всех шинах и удалите все лишнее, хранящееся в багажнике. Настоятельно рекомендуется держать ваш автомобиль заполненным топливом на половину бака, когда вы регулируете фару.

По возможности попробуйте посадить кого-нибудь на водительское сиденье, чтобы посмотреть, как будет светиться дорога в темное время суток с грузом на переднем сиденье. Припаркуйте свой автомобиль на расстоянии 10-15 футов от стены или двери гаража. Теперь подпрыгните на всех четырех углах вашего автомобиля, чтобы убедиться, что амортизаторы также находятся на правильном уровне.

#2 Проведите необходимые измерения

После того, как вы припарковали машину, пришло время включить фары и включить ближний свет. Ближний свет обычно помогает вам получить точные показания, а не проверять дальний свет на наличие противотуманных фар.

Используйте малярную ленту и отметьте луч по вертикали и горизонтали на двери или стене – что бы вы ни использовали для измерения. Убедитесь, что эти ленты не измеряются выше 3,5 футов от земли.

#3 Отметьте лентой

Теперь припаркуйте автомобиль на расстоянии 25 футов от решетки и выключите фары. Это когда вы на самом деле вносите коррективы в фары, снимая кольцо фары и находя винты, которые удерживают фару.

В случае возникновения каких-либо трудностей, вы можете просто обратиться к руководству пользователя, которое поможет вам сделать следующий шаг. Теперь вы можете отрегулировать каждую фару одну за другой с помощью отвертки. Убедитесь, что вы блокируете одну из фар, работая над другой, с помощью картона или любой темной ткани.

#4 Выполните вертикальную регулировку

Сначала вы должны выполнить вертикальную регулировку, повернув винт по часовой стрелке, чтобы направить фару выше, или против часовой стрелки, чтобы опустить ее. Однако у каждого автомобиля могут быть разные настройки, поэтому рекомендуется всегда сверяться с руководством пользователя.

Регулируйте фары до тех пор, пока самая яркая часть не начнет попадать в центральную точку ленты, которую вы отметили на стене.

#5 Произведите регулировку по горизонтали

После того, как вы сделали вертикальную регулировку, теперь пришло время поработать над горизонтальной. Поверните винты или болты, расположенные по бокам, чтобы убедиться, что наиболее интенсивная часть фокусируется на центре ленты.

Теперь вы можете разблокировать оба источника света и посмотреть, находятся ли они рядом с маркировкой, которую вы сделали на двери или стене. Вы можете просто продолжать и вносить коррективы, пока не найдете идеальный образец.

#6 Проверка фар

Теперь вы можете выехать на машине в ночное время, чтобы проверить развал-схождение. Продолжайте записывать проблемы, которые вы обнаружите в пути, чтобы вы могли исправить их после возвращения в свой гараж. В случае, если вы обнаружите какие-либо трудности с оплатой дороги должным образом, вы всегда можете внести дополнительные коррективы.

Часто задаваемые вопросы по регулировке фар:

В. На какое расстояние необходимо регулировать фары?

A: Держитесь на расстоянии 25 футов, чтобы правильно измерить и отрегулировать фары.

В. Как проверить регулировку фар?

A: Припаркуйте автомобиль перед стеной или плоской дверью. Удалите все лишнее из вашего автомобиля, чтобы выровнять его. Теперь вы можете включить фары, чтобы увидеть, слишком ли высоко они направлены или нет. Вы также можете заметить, что если другие люди мигают вам фарами, это, вероятно, означает, что вам нужно отрегулировать регулировку фар.

В. Как далеко должны светить фары при включенном ближнем свете?

A: Он должен светить на 150-200 футов вперед.

В. Как далеко должны светить ваши фары при включенном дальнем свете?

A: Он должен светить на 350-400 футов вперед.

Проверьте спецификации для вашего региона и производителя

Имейте в виду, что в некоторых странах и штатах действуют свои правила регулировки фар. Перед регулировкой фар настоятельно рекомендуется проверить все, что используется в регулировке.

Например, в General Motors предполагается, что расстояние между горизонтальной осевой линией и центром балки практически не изменяется. Toyota, с другой стороны, рекомендует соблюдать дистанцию ​​в ½ дюйма. Следовательно, вы всегда должны проверять руководство производителя, а также законы страны.

Заключение

В заключение хочу сказать, что лучше иметь лучший рисунок, чтобы можно было избежать столкновения с животными, переходящими дорогу, и встречные водители также оценят это. Вы можете избежать угроз безопасности, просто убедившись, что диаграмма направленности вашего автомобиля идеальна и не причиняет вреда никому на дороге.

Как правильно отрегулировать светодиодные фары нового Jeep

Узнайте, как модифицировать, отремонтировать и получить удовольствие от вашего автомобиля Jeep от экспертов Quadratec

• Блог
• Как Tos
• Справочные руководства
• Видео
• Фото
• Наращивание
• отзывов
• События
• Сухопутный
• Джип-клубы
• Послы Trail Boss

Инструкции

• 15 февраля 2023 г.

Фотография Автор:

Quadratec

by Рик Ротондо
Штатный корреспондент

Мы все сталкиваемся с невероятно яркими фарами встречного транспорта. Это дальний свет? Настолько яркий. Лучше дайте им вспышку вежливости.

ВАУ, хорошо. Это вовсе не дальний свет.

Несмотря на то, что за последние годы с ростом популярности светодиодных и ксеноновых ламп фары стали ярче, ощущение жжения в затылке чаще всего вызвано неправильно направленным светом. Правила, ограничивающие светоотдачу, также диктуют элементы дизайна, которые имеют легальные фонари — в Соединенных Штатах этим занимается Министерство транспорта США.

Лампы, изготовленные в соответствии с нормами DOT, имеют резко выраженную светотеневую границу независимо от типа освещения. Такая конструкция облегчает правильное прицеливание и предотвращает ослепление других водителей. Эти правила очень строгие, и многие обычные фонари им не соответствуют. Освещение — это одна из категорий, где качество конструкции и дизайна действительно имеет значение.

Правильная регулировка и направление вашего светодиодного освещения может иметь огромное значение при движении по дороге или по тропе ночью, особенно когда мы приближаемся к осенним и зимним месяцам с более длинными ночами. Свет, который не направлен должным образом, может легко ослепить встречный транспорт, что может привести к дорожно-транспортному происшествию или даже к худшему. Кроме того, неправильно расположенное вспомогательное светодиодное освещение может увести свет в небытие, в результате чего эти источники света будут потрачены впустую или не будут использоваться в полной мере.

Чтобы правильно направить светодиодные фары, сначала необходимо проверить, есть ли у вас светодиодные проекторы или светодиодные отражатели. В светодиодных проекторах используется линза в стиле проектора, чтобы увеличить свет и создать красивую четкую границу. Светодиодные отражатели могут выглядеть как ваши заводские фары, но вместо галогенной лампы в них используются гораздо более яркие и долговечные светодиодные чипы с соответствующей светодиодной оптикой. Примечание: НИКОГДА не используйте вставной светодиодный блок в корпусе галогенной фары. Это не только запрещено на дороге, но и может серьезно ослепить встречный транспорт.




Необходимые инструменты:

• Малярная лента (или аналогичная)
• Бита Torx или отвертка Torx для регуляторов фар
• Рулетка

После того, как вы определили тип своей фары, найдите, если применимо, регуляторы фар по горизонтали и вертикали (некоторые автомобили, такие как JK, предлагают только регулировку фар по вертикали, если у вас изначально не было регуляторов по горизонтали). Затем возьмите клейкую ленту и найдите гараж или стену (предпочтительно белого или аналогичного светлого цвета), где вы можете припарковаться и направить фары с расстояния примерно 20–30 футов.

Важно, чтобы эта область была ровной. Парковка на холме приведет к неправильному выравниванию фар. Вы также должны убедиться, что в автомобиле есть приблизительно половина топливного бака, надлежащая накачка шин, водитель и снаряжение, которое вы обычно имеете сзади.

Когда все будет на месте, подтяните вплотную к двери или стене гаража (в пределах двух-трех футов), затем возьмите по одному отрезку ленты с каждой стороны и отметьте горизонтальный центр ближнего света горизонтальным отрезком ленты. . Возьмите еще один кусок ленты и поместите его вертикально в центр каждого луча. Ваш гараж или стена теперь должны иметь два знака плюс (+).

Измерьте расстояние от земли до центра знака плюс. В этот момент вы также можете разместить вертикальный кусок ленты перед своим джипом — в центре гаража или стены. Эта часть поможет вам подтвердить горизонтальную регулировку.

Теперь отойдите от гаража или стены примерно на 25 футов (конкретные расстояния см. в руководстве пользователя, так как иногда они могут достигать 35 футов). Я рекомендую регулировать по одной фаре за раз, и вы можете взять лист бумаги или иным образом закрыть фару, которую вы в данный момент не регулируете.

Верхняя часть самой яркой части луча вашей фары должна быть прямо в центре вашей отметки «плюс» или чуть ниже. Если это не так, возьмите отвертку Torx, найдите винт вертикальной регулировки и отрегулируйте по часовой стрелке или против часовой стрелки, в зависимости от направления, в котором вам нужно, чтобы луч двигался.

После того, как вы закончите эту регулировку, переходите к горизонтальной регулировке. Винт должен выглядеть так же, но он будет в другом месте. Отрегулируйте по часовой стрелке или против часовой стрелки соответственно. Когда ваша первая фара идеально отрегулирована, просто повторите этот процесс для другой фары.

Надлежащая регулировка светодиодных фар помогает предотвратить ослепление встречного транспорта, а также правильно освещает землю перед вами. Правильная регулировка вспомогательного светодиода помогает размещать свет в пригодных для использования местах и ​​предотвращает потерю света.

Убедитесь, что при наведении вспомогательного светодиодного освещения вы учитываете, что вам нужно/хотите от света, и исследуете, какой тип диаграммы направленности лучше всего подходит для вашего конкретного применения. Установка лампы с очень широкой диаграммой направленности, когда вам действительно нужна дальняя и узкая диаграмма направленности, будет пустой тратой времени и может на самом деле уменьшить полезный свет, особенно в условиях запыленности или тумана.

Даже после того, как вы правильно отрегулировали фары, вам нужно будет отрегулировать их заново, если вы решите установить подъемник или добавить шины большего размера. В некоторых случаях установка вторичного бампера (переднего или заднего), лебедки или другого тяжелого оборудования также может привести к смещению фар.

При правильном направлении светодиодные фары значительно улучшают видимость, способствуют более безопасному вождению, снижают нагрузку на глаза и экономят ваши деньги в долгосрочной перспективе, поскольку лампы служат дольше и потребляют меньше энергии. Светодиодные фонари — это достойная инвестиция, которая потенциально может пережить ваш джип.

Старший корреспондент Torque Скотт Аммерман внес вклад в эту статью




Десять лучших модификаций Jeep Wrangler для любого начинающего владельца

Лишит ли комплект Jeep Lift моей гарантии?

Топ-10 продуктов, о которых вы не знали, что они нужны для вашего Jeep

Теги:

Освещение, линзы и лампы

Техническое обслуживание

• 10 марта 2023 г.

Установка заднего бампера Quadratec QRC для Jeep Gladiator JT

• 9 марта 2023 г.

Задний бампер Carnivore для 87-06 Jeep Wrangler YJ & TJ

• 8 марта 2023 г.
• 7 минут чтения

Март Техническое обслуживание: Мягкие крыши

Хотя мягкие крыши, безусловно, являются круглогодичным защитным решением, зимние месяцы иногда могут быть суровыми для материалов и окон. Таким образом, понимание различных способов ухода за верхом определенно продлит срок его службы.

ПОДРОБНЕЕ

• 7 марта 2023 г.
• 9 минут чтения

Когда следует заменить мягкий верх Jeep?

На вашем мягком верхе нет полоски износа, указывающей на то, что вещь готова к замене. Итак, вот несколько основных вещей, на которые следует обратить внимание при осмотре вашего старого топа.

ПОДРОБНЕЕ

• 2 марта 2023 г.
• 5 минут чтения

Как понимать углы подхода, отрыва и съезда

ПОДРОБНЕЕ

• 1 марта 2023 г.

  No related posts.
