Мультиметр — Как пользоваться, функционал, описание

Содержание:

Что такое мультиметр

Мультиметр — это электротехнический прибор, который может измерять различные параметры электрического тока и радиоэлементов. Это в основном напряжение, сопротивление, сила тока, емкость конденсаторов, а также имеет в своем составе некоторые функции, типа прозвонки целостности проводников, диодов и транзисторов. Некоторые модели мультиметров могут даже измерять температуру радиоэлементов с помощью термопары.

Цифровые мультиметры почти вытеснили аналоговые мультиметры в силу своей дешевизны, удобства, а также многозадачности. Поэтому, в этой статье мы будем говорить именно о цифровых мультиметрах и их функциях.

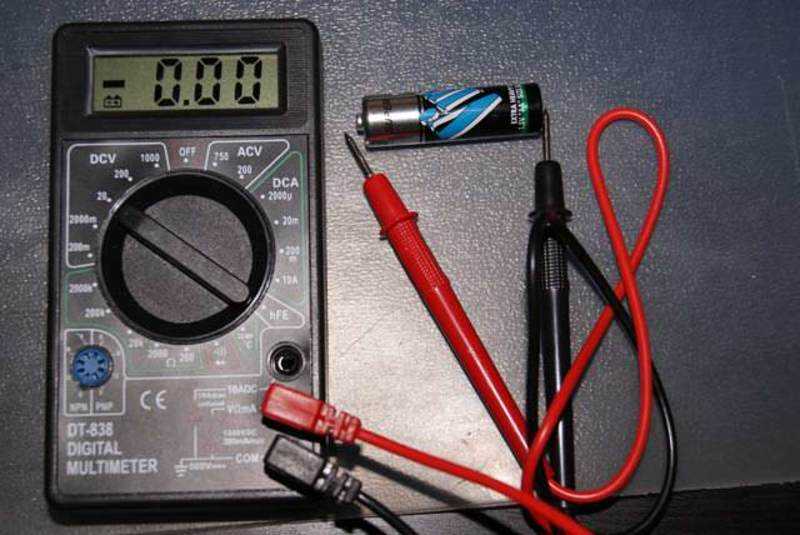

Цифровой мультиметр состоит из дисплея, переключателя выбора функций (я его просто называю крутилкой), гнёзд, куда вставляются щупы, ну и сами щупы.

У дешевых мультиметров при измерении какой-либо величины надо выбирать измеряемый диапазон, поэтому, часто можно увидеть такие числа, как 2, 20, 200 и так далее, которые указывают на максимальный диапазон измерений.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.
Преимущества аналоговых устройств:

• устойчивость к помехам;
• чувствительность к изменениям в электрической цепи;
• доступная цена.

Недостатки:

• большая погрешность измерений;
• нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
• низкое внутреннее сопротивление;
• нет автоматического определения полярности;
• невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

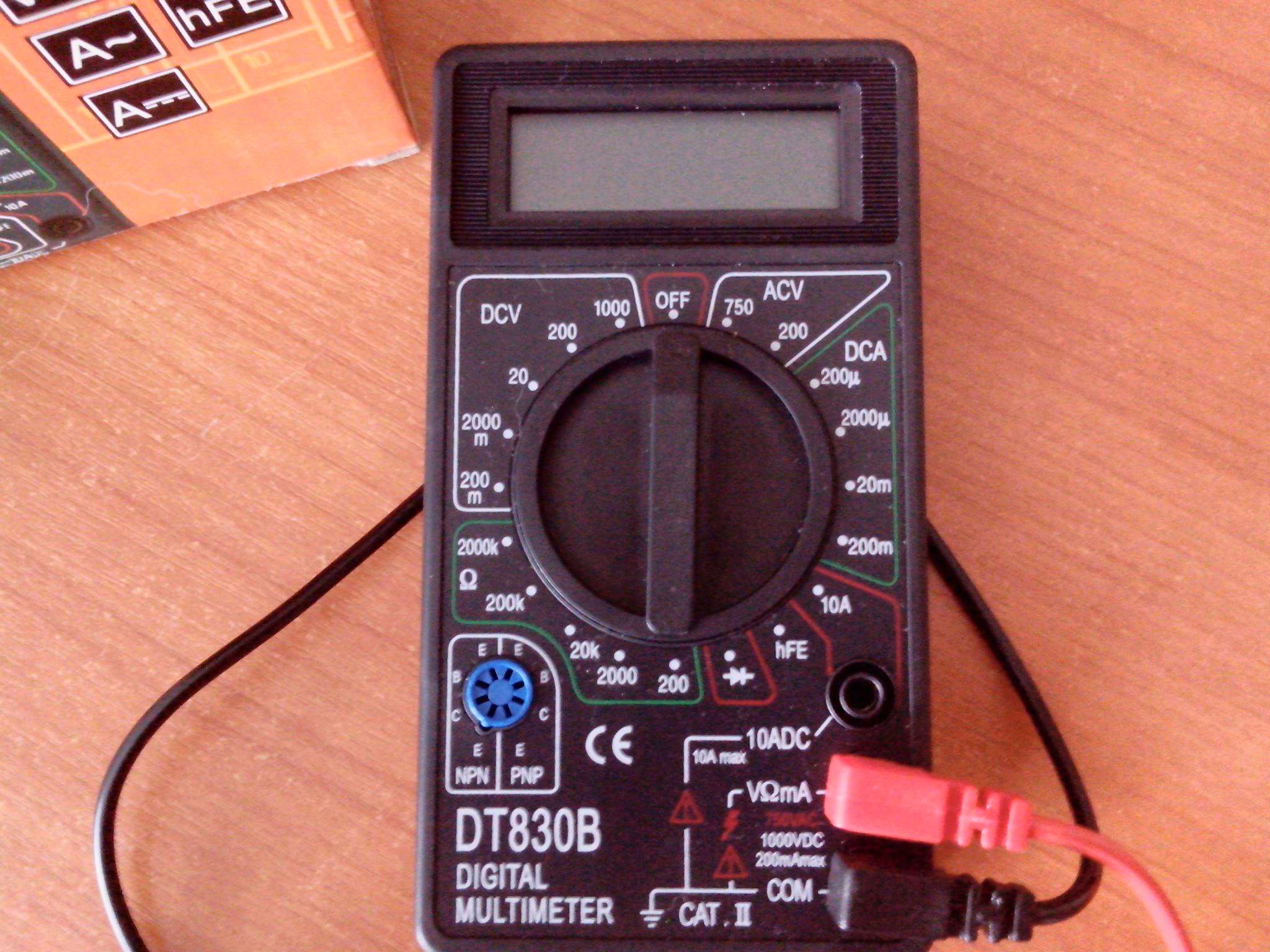

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Инструкция на мультиметр

На лицевой части мы видим переключатель, с помощью которого можем выбрать нужные нам функции. Давайте разберемся с обозначениями, которые есть на мультиметре. Каждую функцию я пометил цифрой для удобства восприятия.

1)Сопротивление Ω.  Этот значок говорит нам о том, что мы собираемся измерять сопротивление какого-либо проводника или резистора.

2)Постоянное напряжение =V. Выставив переключатель на этот значок, мы можем измерять постоянное напряжение.

3) Переменное напряжение ~V. С помощью этой функции мы можем измерять значение переменного напряжения.

4)Измерение коэффициента усиления транзисторов hFe. Я им не пользуюсь, потому что у меня есть специальный для этого прибор транзисторметр. Более подробно про коэффициент усиления можно прочитать в этой статье.

5) Емкость конденсаторов  F. Все очевидно. Можно измерять емкость.

6)Измерение силы тока постоянного напряжения =A. Можем измерять силу тока постоянного напряжения.

7)Измерение силы тока переменного напряжения ~A. С помощью этой функции мы можем измерить силу  тока переменного напряжения. Например, эта функция пригодится тогда, когда нам надо узнать, какая сила тока течет в цепи, когда мы подключим лампу накаливания или какую-нибудь другую нагрузку к сети 220 Вольт.

8 )Диодная прозвонка и прозвонка целостности проводников. Показывает сопротивление, если вы будете измерять целостность проводников. При проверке диодов показывает падение напряжения на PN-переходе. Прелесть данной функции в том, что если высвечивается сопротивление меньше, чем 100 Ом (для различных моделей оно разное), из мультиметра доносится орущий сигнал. Очень удобная функция для проверки диодов, а также целостности проводов и предохранителей. Если будете покупать мультиметр, то берите обязательно с диодной прозвонкой, иначе такой мультиметр резко потеряет свою функциональность.

Как подключить провода мультиметра

Прибор под названием мультиметр способен производить замеры напряжения разных узлов электросети, проверять технику на работоспособность, измерять сопротивление тока по его направлению и многое другое.

Мультиметры, учитывая их модели и набора конфигураций, могут иметь определенный комплект встроенных способностей. Например, самые простые приборы, способны только делать замеры тока, а более усовершенствованным моделям, под силу решать намного больше разноплановых задач.

Приборы бывают цифровыми и аналоговыми. В зависимости от своего типа они имеют отличительный внешний вид, иногда разную разметку шкалы. Однако, схема эксплуатации у всех них будет идентична.

Подключение проводов – главная процедура начала любого замера. Сперва, необходимо усвоить название каждого разъема находящихся на корпусе, как правило, их 3 штуки:

1. СОМ – внутрь данной маркировки всегда подсоединяется черный провод.
2. VΩmA – для красного провода. Используется в целях проверки напряжения, или силы тока (до 200мА), вычисления сопротивления.
3. 10 ADC – тоже для красного, но с несколько другими задачами: силы тока более 200мА.


Крайне важно не путать предназначение конкретного разъема и использовать каждый согласно его способностям. Иначе есть высокий риск выхода из строя мультиметра.

После подсоединения проводов в нужные отверстия, остается их подсоединить к клеммам прибора, который нужно проверить.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В.

Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше – выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235. 8 вольт – в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 – это нормально.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1. 5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Проверка работоспособности АКБ мультиметром — особенности и недостатки способа

Как проверить аккумулятор мультиметром? Для определения степени заряженности достаточно измерить напряжение на клеммах, при этом АКБ должна быть полностью отключена от нагрузки и выдержана в таком состоянии не менее 2 часов. Выставляем на мультиметре нужный режим и предел измерения (см. раздел выше). Подключаем, измеряем напряжение и сверяемся с табличкой, приведённой ниже.

Зависимость напряжения на клеммах от степени заряженности АКБ

Напряжение на клеммах без нагрузки, В	Уровень заряда, %
малосурьмянистые (Sb/Sb) и гибридные (Sb/Ca)	кальциевые (Ca/Ca) и AGM/Gel (Ca/Ca)
12,51–12,66	12,66–12,81	100
12,31–12,46	12,46–12,61	75
12,1–12,25	12,26–12,41	50
11,92–12,07	11,86–12,01	25
11,75–11,90	11,66–11,81

На фото ниже на клеммах батареи напряжение составляет 12,83 В, АКБ кальциевая, а значит, она заряжена на 100 %.

Метод достаточно прост, но работает лишь в том случае, если аккумуляторная батарея заведомо исправна и мы просто решили оценить степень её заряженности. Если АКБ старенькая, то измерение «холостого» напряжения ничего не даст. Без нагрузки оно может быть нормальным, но достаточно включить, скажем, фары головного света, как те же 12,8 В превратятся в 9–10.

Таким образом, для более-менее качественной проверки АКБ одного мультиметра мало. Нужно измерять напряжение на нагруженном аккумуляторе. Как говорится, проверить его на амперы. В качестве нагрузки будем использовать лампу головного света мощностью 55 Вт.

Прежде всего, измеряем напряжение на ненагруженной АКБ (см. выше), показания записываем. Теперь подключаем нагрузку и ждём 2–3 минуты. Не отключая нагрузку снова измеряем напряжение. Если оно снизилось не более чем на 0,3–0,4 В, то есть вероятность, что АКБ исправна.

О чём расскажет напряжение

Для автомобильного аккумулятора напряжение сразу покажет, что делать с батареей. Чтобы качественно проверить автомобильный аккумулятор, делаем два измерения. Селектор тестера ставим на 20 V.

На работающем двигателе

Первое измерение — при работающем двигателе. На клеммах должно быть от 13,5 до 14 В. Если оно больше, чем 14,2 В — аккумулятор подсел и генератор выдаёт повышенное напряжение, чтобы подзарядить батарею. Такое может быть, например, на холоде — саморазряд аккумуляторов при низкой температуре никто не отменял. Но если такое происходит летом, да на старой батарее — стоит как минимум обслужить аккумулятор у электрика. Если при работающем моторе напряжение на клеммах аккумулятора меньше 13,4 В — выключаем все потребители — фары, магнитолу, обогревы. И замеряем вновь. Получаем такой же результат — повод ехать на сервис, генератор неисправен.

На неработающем двигателе

При неработающем двигателе напряжение на исправном аккумуляторе должно составлять от 12,5 до 13 В. Падение напряжения говорит о падении уровня заряда. Если у вас постоянно уровень заряда низок, а так может быть при коротких поездках и старой батарее, стоит хотя бы иногда батарею заряжать специальным устройством. Уровень заряда автомобильного аккумулятора на 55 Ач можно приблизительно оценить по таблице.

Напряжение, В	12,9	12,5	12,1
Уровень заряда, %	90	50	10

Как прозвонить провода мультиметром

Прозвонка проводов означает определение из целостности. По сути мультиметр определяет сопротивление замкнутого контура и если это значение близко к нулю, то контур считается замкнутым и выдаётся звуковой сигнал. Не всякий мультиметр может прозванивать провода со звуком, но большинство из них на это способны.

Прозвонка — это проверка целостности цепи. Для прозвонки проводов мультиметр устанавливается в нужный режим. Чаще всего он совмещен с прозвонкой диодов, но может быть вынесен отдельно и отмечен знаком колокольчика. Далее один щуп прикладывается к одному концу проводника, а другой щуп к другому. При этом звучит сигнал или появляется индикация светом или на дисплее. Если индикация есть – цепь не разорвана, если нет, то проводник поврежден или цепь разорвана.

Проверка диодов, конденсаторов и транзисторов (режим hFE)

Этот режим имеет не каждый прибор. Для проверки сопротивления диодов, выбирается соответствующий режим и по аналогии с прозвонкой проводника выполняются нужные действия.

Для определения параметров конденсаторов и транзисторов на приборе устанавливается специальный режим «hFE».

У транзисторов имеются три выхода: база, эмиттер и коллектор, которые подключаются к разъемам В, E, F мультиметра. При правильном подключении на дисплее отобразится величина усиления транзистора.

У конденсаторов емкость измеряется путем установки концов конденсатора в разъемы с обозначением Сх. При этом на дисплее отобразится номинальное значение ёмкости электронного компонента.

Разница между переменным и постоянным напряжением

Чтобы проводить измерение напряжения мультиметром, нужно познакомиться с важными понятиями:

• постоянный ток;
• переменный.

Переменное напряжение

Ток, который находится в наших розетках, обеспечивает снабжением энергии все бытовые приборы, освещение. Образуясь на электрических станциях, он состоит из постоянно движущихся и направляющихся электронов по проводам.

Благодаря этому движению и образуется необходимое всем напряжение.

У стандартных розеток, частота движения равна 50Гц, а сила в них равна 220В. За одну секунду, поток образовавшихся электронов, целых 50 раз меняет свое направление, и тем самым меняется заряд: положительный сменяется отрицательным.

Этот стандартный процесс перемещения по проводам электродов и называется переменным током. От которого происходит питание всего, что подключено к стандартной розетке.

Постоянный ток

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

• телефоны;
• машинные аккумуляторы;
• и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Предыдущая

РазноеЭнергия конденсатора

Следующая

РазноеАвтоматические выключатели

Как пользоваться мультиметром: основы для новичков

• Проверка напряжения
• Диагностика обрывов
• Замер сопротивления
• Примечания

Огромное количество поломок в электронике связано с отсутствием контакта в тех местах, где он быть должен, или присутствием там, где его быть не должно. Для диагностики таких проблем нужен мультиметр.

Мультиметры бывают двух типов: стандартные и продвинутые с автоматической подстройкой диапазонов. Обычный мультиметр измеряет ток, напряжение, сопротивление, указывает на наличие или отсутствие контакта.

Он включается следующим образом:

• Берется минусовой провод (обычно он окрашен в черный цвет) и подключается в разъем COM (всегда, без каких-либо исключений).
• Потом берется плюсовой провод (его окрашивают в белый или красный цвет) – он подключается в разъем для измерения показателей напряжения, сопротивления и так далее. Этот разъем помечается символами V mA Ω.

Теперь можно перейти к измерению напряжения. Оно измеряется в вольтах (V) и может быть постоянным или переменным.

Проверка напряжения

Постоянный ток можно найти в источниках, у которых + и — всегда находятся в одном положении. К их числу относятся пальчиковые батарейки, аккумуляторы, блоки питания для зарядки ноутбуков и смартфонов.

Переменный ток можно обнаружить в источниках, где постоянно варьируется величина и направление тока. К ним относятся обычные розетки.

Например, для измерения тока в аккумуляторе нужно:

1. Подключить его к мультиметру.
2. Сдвинуть переключатель в сторону постоянного напряжения (там, где V с линиями).
3. Оставить переключатель в наиболее близком по уровню напряжения положении. Например, если напряжение аккумулятора составляет 12 вольт, то нужно указать максимально близкое к нему (допустим, 20). Это нужно для наибольшей точности. Если выбрать слишком большое напряжение, то результаты могут быть сильно искажены, а если выставить напряжение меньше, то мультиметр не покажет вообще ничего.

Для диагностики блока питания можно сделать следующее:

• Для начала устанавливаем на мультиметре 20 вольт переменного тока.
• Затем измеряем уровень напряжения в контактах светодиода. Если оно имеется в соответствии с номиналом блока питания, то он, скорее всего, исправен.

Диагностика обрывов

В частности, проблема может возникнуть из-за обрыва кабеля. Для диагностики обрывов в мультиметрах есть специальный режим, который помечается значком в виде стрелки. Для диагностики обрывов нужно:

1. Переключить мультиметр в режим диагностики обрывов.
2. Прислонить его к контактам, между которыми проходит проверяемый кабель.
3. Наблюдаем за сопротивлением. Если оно равняется нулю, значит, с кабелем все в порядке. Если оно бесконечно большое (мультиметр показывает ошибку или символ I), то значит мультиметр засек обрыв. (Некоторые мультиметры пищат, когда засекают разрыв провода).

Так, у нас все в порядке

Замер сопротивления

Также с помощью мультиметра можно измерить уровень сопротивления. Для этого:

1. Переключаем мультиметр в режим измерения сопротивления (блок с символом Ω).
2. Сначала выставляем наименьшее сопротивление.
3. Прикасаемся контактами мультиметра к резистору.
4. Оцениваем уровень измерения на дисплее мультиметра.

Аналогичным образом можно тестировать фоторезистор, ограничивая ему доступ к освещению.

Теперь измерим ток. Для этого:

1. Переключаем мультиметр в режим амперметра (это блок показателей, где изображен символ A).
2. Подключаем контакт мультиметра к разрыву провода.
3. Ток будет течь от плюса к минусу.

Примечания

Если мультиметр перестал измерять ток, нужно его разобрать, найти внутри предохранитель и заменить его на новый.

Мультиметр с автоматической подстройкой диапазонов не требует точного выбора сопротивления, уровня тока и других показателей при измерении. Он все подбирает сам.

Также в некоторых мультиметрах есть дополнительные функции. Например, возможность измерять частоту (символ Hz на приборной панели) или емкость конденсаторов в микрофарадах.

Post Views: 536

Как безопасно пользоваться мультиметром?

Безопасное и эффективное использование электрического счетчика, пожалуй, самый ценный навык, которым может овладеть электронщик, как для личной безопасности, так и для профессионального мастерства.

Поначалу может быть пугающе использовать мультиметр, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока. Это опасение небезосновательно, и всегда лучше действовать осторожно при использовании счетчиков.

Небрежность в большей степени, чем любой другой фактор, является причиной несчастных случаев с электричеством опытных техников.

Наиболее распространенным электрическим испытательным оборудованием является мультиметр. Мультиметры названы так потому, что они имеют возможность измерять множество переменных: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть объяснены здесь из-за их сложности.

В руках квалифицированного специалиста мультиметр является одновременно и эффективным рабочим инструментом, и защитным устройством. Однако в руках кого-то невежественного и/или неосторожного мультиметр может стать источником опасности при подключении к «живой» цепи.

Существует много различных марок мультиметров, при этом несколько моделей каждого производителя имеют разные наборы функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «универсальную» конструкцию, не относящуюся к какому-либо производителю, но достаточно общую, чтобы научить основным принципам использования: ” тип: отображение числовых значений с использованием четырех цифр, аналогично цифровым часам. Поворотный селекторный переключатель (теперь установленный в положение Off) имеет пять различных положений измерения, в которых он может быть установлен: два положения «V», два положения «A» и одно положение посередине со забавным символом «подкова». на нем представляет «сопротивление». Символ «подкова» — это греческая буква «Омега» (Ω), которая является общепринятым символом для электрической единицы измерения омов.

Функция фиксации ПЛК

Включите JavaScript

Функция фиксации ПЛК

Из двух настроек «V» и двух настроек «A» вы заметите, что каждая пара разделена на уникальные маркеры либо парой горизонтальных линий ( одна сплошная, одна пунктирная) или пунктирная линия с волнистой кривой над ней. Параллельные линии представляют «DC», а волнистая кривая представляет «AC».

«V» означает «напряжение», а «A» означает «сила тока» (ток). Измеритель использует различные внутренние методы для измерения постоянного тока, чем он использует для измерения переменного тока, и поэтому он требует от пользователя выбора, какой тип напряжения (В) или тока (А) должен быть измерен. Хотя мы не обсуждали переменный ток (AC) в каких-либо технических подробностях, важно помнить об этом различии в настройках счетчика.

Измерительные провода

На лицевой панели мультиметра есть три разных гнезда, в которые мы можем вставлять наши измерительные провода. Измерительные провода — это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи.

Провода покрыты гибкой изоляцией с цветовой маркировкой (черной или красной), чтобы руки пользователя не касались оголенных проводников, а наконечники щупов представляют собой острые жесткие куски проволоки:

Черный щуп всегда подключается к черному разъему на мультиметре: тот, который помечен как «COM» для «общий». Красный измерительный провод подключается либо к красному разъему, отмеченному для напряжения и сопротивления, либо к красному разъему, отмеченному для тока, в зависимости от того, какую величину вы собираетесь измерять с помощью мультиметра.

Измерение напряжения постоянного тока с помощью мультиметра

Чтобы понять, как это работает, давайте рассмотрим пару примеров, демонстрирующих использование мультиметра. Во-первых, мы настроим измеритель для измерения напряжения постоянного тока от батареи:

Обратите внимание, что два измерительных провода подключены к соответствующим разъемам на измерителе для измерения напряжения, а селекторный переключатель установлен на постоянное напряжение «В». ».

Измерение напряжения переменного тока с помощью мультиметра

Теперь рассмотрим пример использования мультиметра для измерения напряжения переменного тока от бытовой розетки (розетки):

Единственным отличием в настройке измерителя является размещение селекторного переключателя: теперь он повернут в положение AC «V». Поскольку мы все еще измеряем напряжение, тестовые провода останутся подключенными к тем же розеткам.

Опасности мультиметра

В обоих этих примерах крайне важно не допускать контакта наконечников щупов друг с другом, когда они оба находятся в контакте со своими соответствующими точками на цепи. Если это произойдет, произойдет короткое замыкание, создающее искру и, возможно, даже шар пламени, если источник напряжения способен обеспечить достаточный ток!

Следующее изображение иллюстрирует потенциальную опасность:

Это лишь один из способов, которыми измеритель может стать источником опасности при неправильном использовании. Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, первичное измерение, проводимое в целях безопасности (часть процедуры блокировки/маркировки), и оператор счетчика должен хорошо понимать его.

Поскольку напряжение всегда относительно между двумя точками, измеритель должен быть надежно подключен к двум точкам в цепи, прежде чем он обеспечит надежное измерение. Обычно это означает, что оба щупа должны быть захвачены руками пользователя и прижаты к соответствующим точкам контакта источника напряжения или цепи во время измерения.

Так как наиболее опасен контактный путь удара током, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет потенциальную опасность. Если защитная изоляция щупов изношена или треснула, пальцы пользователя могут соприкоснуться с проводниками щупов во время испытания, что приведет к сильному удару током.

Если можно взять датчики только одной рукой, это более безопасный вариант. Иногда можно «зафиксировать» один наконечник щупа на контрольной точке схемы, чтобы его можно было отпустить, а другой щуп установить на место, используя только одну руку. Для облегчения этого можно прикрепить специальные аксессуары для наконечников зондов, такие как пружинные зажимы.

Помните, что измерительные провода измерителя являются частью всего комплекта оборудования, и с ними следует обращаться так же бережно и уважительно, как и с самим измерителем. Если вам нужны специальные аксессуары для ваших измерительных проводов, такие как пружинный зажим или другой специальный наконечник пробника, обратитесь к каталогу продукции производителя измерителя или другого производителя испытательного оборудования.

Не пытайтесь проявить творческий подход и сделать свои собственные тестовые пробники, так как вы можете подвергнуть себя опасности в следующий раз, когда будете использовать их в цепи под напряжением.

Также следует помнить, что цифровые мультиметры обычно хорошо различают измерения переменного и постоянного тока, поскольку они устанавливаются для одного или другого при проверке напряжения или тока. Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного тока, даже если вы не ожидаете найти оба. ! Также при проверке на наличие опасного напряжения следует обязательно проверять все пары рассматриваемых точек.

Например, предположим, что вы открыли электромонтажный шкаф и обнаружили три больших проводника, подающих переменный ток к нагрузке. Автоматический выключатель, питающий эти провода (предположительно), отключен, заблокирован и помечен. Вы перепроверили отсутствие питания, нажав кнопку Start для нагрузки. Ничего не произошло, так что теперь вы переходите к третьему этапу вашей проверки безопасности: тесту счетчика на напряжение.

Сначала вы проверяете свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно. Любая близлежащая розетка питания должна быть удобным источником переменного напряжения для проверки. Вы делаете это и обнаруживаете, что счетчик показывает то, что должен. Далее нужно проверить наличие напряжения среди этих трех проводов в шкафу. Но напряжение измеряется между двумя точками, так где же проверить?

Ответ состоит в том, чтобы проверить между всеми комбинациями этих трех точек. Как видите, на иллюстрации точки обозначены «A», «B» и «C», поэтому вам нужно будет взять мультиметр (настроенный в режим вольтметра) и проверить точки A и B, B и C, A и C. Если вы обнаружите напряжение между любой из этих пар, схема не находится в состоянии нулевой энергии.

Но подождите! Помните, что мультиметр не будет регистрировать напряжение постоянного тока, когда он находится в режиме напряжения переменного тока, и наоборот, поэтому вам нужно проверить эти три пары точек в каждом режиме, всего шесть проверок напряжения, чтобы завершить!

Однако, несмотря на всю эту проверку, мы еще не рассмотрели все возможности. Помните, что опасное напряжение может появиться между одним проводом и землей (в этом случае металлическая рама шкафа будет хорошей точкой отсчета земли) в энергосистеме. Итак, чтобы быть в полной безопасности, мы не только должны проверить между A и B, B и C и A и C (как в режимах переменного, так и постоянного тока), но мы также должны проверить между A и землей, B и землей, и C & заземление (как в режимах переменного, так и постоянного тока)!

Таким образом, для этого, казалось бы, простого сценария всего с тремя проводами требуется двенадцать проверок напряжения. Затем, конечно, после того, как мы завершили все эти проверки, нам нужно взять наш мультиметр и повторно проверить его на известном источнике напряжения, таком как розетка, чтобы убедиться, что он все еще находится в хорошем рабочем состоянии.

Измерение сопротивления с помощью мультиметра

Использование мультиметра для проверки сопротивления — гораздо более простая задача. Тестовые провода должны быть подключены к тем же разъемам, что и для проверки напряжения, но селекторный переключатель необходимо повернуть, пока он не укажет на символ сопротивления в виде «подковы».

Прикасаясь щупами к устройству, сопротивление которого должно быть измерено, измеритель должен правильно отображать сопротивление в омах:

Очень важно помнить об измерении сопротивления: это должно выполняться только на обесточенных компонентах. ! Когда измеритель находится в режиме «сопротивление», он использует небольшую внутреннюю батарею для генерации небольшого тока через измеряемый компонент.

Определив, насколько сложно провести этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если есть какой-либо дополнительный источник напряжения в контуре измеритель-вывод-компонент-вывод-измеритель, который либо помогает, либо противодействует току измерения сопротивления, создаваемому измерителем, это приведет к ошибочным показаниям. В худшем случае измеритель может быть даже поврежден внешним напряжением.

Проверка целостности цепи с помощью мультиметра

Режим мультиметра «сопротивление» очень полезен для определения целостности провода, а также для точных измерений сопротивления. Когда между кончиками щупов имеется хорошее прочное соединение (имитируемое касанием их друг к другу), прибор показывает почти нулевое значение Ω. Если бы в измерительных проводах не было сопротивления, показания были бы равны нулю:

Мультиметр с разомкнутым контуром

сопротивление (обычно отображается пунктирными линиями или аббревиатурой «O.L.», что означает «открытый контур»):

Безусловно, наиболее опасным и сложным применением мультиметра является измерение силы тока. Причина этого довольно проста: чтобы измеритель измерял ток, измеряемый ток должен быть принудительно пропущен через счетчик. Это означает, что счетчик должен быть частью пути тока цепи, а не просто быть подключенным где-то сбоку, как в случае измерения напряжения.

Измерение тока мультиметром

Чтобы сделать счетчик частью пути тока цепи, исходная цепь должна быть «разорвана», а счетчик подключен через две точки открытого разрыва. Чтобы настроить прибор для этого, селекторный переключатель должен указывать либо на переменный ток, либо на постоянный ток «А», а красный щуп должен быть подключен к красному разъему с маркировкой «А».

На следующем рисунке показан счетчик, полностью готовый к измерению тока, и цепь для проверки:

Теперь цепь разорвана для подготовки к подключению счетчика:

Следующим шагом является включение счетчика в цепь, подключив два наконечника щупа к оборванным концам цепи, черный щуп к отрицательной (-) клемме 9-вольтовой батареи и красный щуп к свободному концу провода, ведущему к лампе:

В этом примере показана очень безопасная схема для работы. 9 вольт вряд ли представляют опасность поражения электрическим током, и поэтому нечего опасаться разрыва этой цепи (голыми руками, не меньше!) и подключения счетчика к потоку электронов.

Однако с более мощными цепями это может быть действительно опасным занятием. Даже если напряжение в цепи было низким, нормальный ток мог быть достаточно высоким, что могло привести к опасной искре в тот момент, когда было установлено соединение с последним измерительным щупом.

Еще одна потенциальная опасность использования мультиметра в режиме измерения тока («амперметр») заключается в невозможности правильно перевести его обратно в режим измерения напряжения перед измерением напряжения с его помощью. Причины этого связаны с конструкцией и работой амперметра. При измерении тока в цепи путем размещения измерителя непосредственно на пути тока лучше всего, чтобы измеритель оказывал небольшое сопротивление потоку электронов или не оказывал никакого сопротивления.

В противном случае любое дополнительное сопротивление, создаваемое измерителем, будет препятствовать потоку электронов и изменять работу схемы. Таким образом, мультиметр рассчитан на практически нулевое сопротивление между наконечниками измерительного щупа, когда красный щуп подключен к красному разъему «А» (для измерения тока).

В режиме измерения напряжения (красный щуп подключен к красному разъему «V») сопротивление между наконечниками щупов составляет много мегаом, поскольку вольтметры рассчитаны на сопротивление, близкое к бесконечному (чтобы они не потреблять любой заметный ток от тестируемой цепи).

Безопасность мультиметра

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко повернуть переключатель из положения «А» в положение «V» и забыть соответствующим образом переключить положение красного штекера измерительного провода. от «А» до «В». В результате, если счетчик затем подключить к источнику значительного напряжения, произойдет короткое замыкание через счетчик!

Чтобы предотвратить это, большинство мультиметров имеют функцию предупреждения, с помощью которой они издают звуковой сигнал, если провод подключен к разъему «A», а селекторный переключатель установлен в положение «V». Какими бы удобными ни были подобные функции, они все же не заменят ясного мышления и осторожности при использовании мультиметра.

Проверка предохранителя с помощью мультиметра

Все качественные мультиметры содержат внутри предохранители, которые спроектированы так, чтобы «перегорать» в случае прохождения через них чрезмерного тока, как в случае, показанном на последнем рисунке.

Как и все устройства защиты от перегрузки по току, эти предохранители в первую очередь предназначены для защиты оборудования (в данном случае самого счетчика) от чрезмерного повреждения и только во вторую очередь для защиты пользователя от вреда.

С помощью мультиметра можно проверить собственный токовый предохранитель, установив переключатель в положение сопротивления и соединив два красных разъема следующим образом:

Исправный предохранитель показывает очень низкое сопротивление, в то время как перегоревший предохранитель всегда показывает «O.L.» (или любое другое указание, которое эта модель мультиметра использует для обозначения отсутствия непрерывности). Фактическое число омов, отображаемое для исправного предохранителя, не имеет большого значения, если это произвольно низкое значение.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и силы тока, что еще нужно знать? Множество! Ценность и возможности этого универсального измерительного прибора станут более очевидными по мере того, как вы приобретете навыки и опыт его использования. Ничто не заменит регулярную практику со сложными инструментами, такими как эти, поэтому не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.

Обзор:

• Измерительный прибор, способный измерять напряжение, силу тока и сопротивление, называется мультиметром.
• Поскольку напряжение всегда относительно между двумя точками, вольтметр («вольтметр») должен быть подключен к двум точкам в цепи, чтобы получить правильные показания. Будьте осторожны, не соприкасайтесь оголенными наконечниками щупов при измерении напряжения, так как это приведет к короткому замыканию!
• Не забывайте всегда проверять напряжение переменного и постоянного тока при использовании мультиметра для проверки наличия опасного напряжения в цепи. Обязательно проверьте наличие напряжения между всеми парными комбинациями проводников, в том числе между отдельными проводниками и землей!
• В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
• Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, находящейся под напряжением. В лучшем случае показания сопротивления, которые вы получите от мультиметра, будут неточными, а в худшем случае мультиметр может быть поврежден, и вы можете получить травму.
• Измерители тока («амперметры») всегда подключены к цепи, поэтому электроны должны проходить через счетчик.
• В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это предназначено для того, чтобы позволить электронам проходить через измеритель с наименьшими возможными трудностями. Если бы это было не так, счетчик добавил бы дополнительное сопротивление в цепь, тем самым влияя на ток.

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Как пользоваться цифровым мультиметром

Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков

Обзор

Электронные устройства питаются от электричества. Однако, поскольку электричество невидимо, необходимо использовать измерительные приборы, такие как цифровые мультиметры, чтобы проверять безопасность и качество или исследовать причины проблем.

Цифровые мультиметры могут показаться сложными в использовании из-за множества кнопок и клемм. На самом деле, они удивительно просты в использовании. На этой странице объясняются характеристики цифровых мультиметров, рассказывается, чем они отличаются от аналоговых тестеров, и рассказывается, как они используются.

Что такое цифровой мультиметр?

Цифровой мультиметр — это измерительный прибор, который может измерять несколько величин, таких как напряжение, сопротивление, ток, емкость и непрерывность электрического тока. Многие из удобств, на которые мы полагаемся в современной жизни, контролируются электронными устройствами. С появлением смартфонов такие устройства стали по-настоящему повсеместными в повседневной жизни.
Из-за чрезвычайно высокой точности электронных устройств и того факта, что электричество невидимо, невозможно определить, проявляет ли данное устройство электрическую аномалию, посредством визуального осмотра в следующих обстоятельствах:

• Когда электронное устройство неисправно
• Когда вы хотите проверить безопасность или качество изготовленного электронного устройства

Однако в таких ситуациях можно использовать цифровые мультиметры для проверки состояния электронных устройств с различных точек зрения . Более того, цифровые мультиметры используются не только специалистами, но и в самых разных условиях, например, потребителями и даже детьми, собирающими электронные наборы. Как только вы научитесь правильно использовать эти инструменты, такие проекты станут еще более увлекательными.

Чем цифровые мультиметры отличаются от аналоговых тестеров

В последние годы стало доступно огромное разнообразие цифровых мультиметров, но ранее аналоговые тестеры были наиболее распространенными инструментами, используемыми в этом типе приложений. В то время как цифровые мультиметры отображают измеренные значения в цифровом виде, аналоговые тестеры измеряют значения, используя отклонение стрелки и серию градуировок.

Цифровые мультиметры могут выполнять тесты, недоступные аналоговым тестерам, и позволяют пользователям точно считывать значения. Преимущество аналоговых тестеров, напротив, состоит в том, что они позволяют считывать изменения измеренных значений по отклонениям стрелки. Таким образом, цифровые и аналоговые тестеры имеют как преимущества, так и недостатки, поэтому важно выбрать прибор, исходя из ваших конкретных потребностей.
Если вы обнаружите, что и цифровые, и аналоговые инструменты обеспечивают необходимую вам функциональность, это становится вопросом личных предпочтений.

Преимущества и недостатки цифровых мультиметров

Этот раздел предлагает простое введение в преимущества и недостатки цифровых мультиметров.

Преимущества

• Измеряемые значения можно считывать напрямую и точно.
• Цифровые мультиметры имеют высокое входное сопротивление, что приводит к низким приборным потерям. Цифровые расчеты выполняются внутри, и многие модели имеют расширенные функции, позволяющие отображать другие значения (емкость, частота, пиковые значения и т. д.).
• Некоторые модели могут подключаться и передавать данные на компьютер.

• ACV и частота

• Емкость

Недостатки

• Цифровые значения иногда быстро колеблются, пока показания не стабилизируются затрудняет их чтение.
• В некоторых приложениях для «установки» значений может потребоваться больше времени, что замедляет работу.
• Цифровые мультиметры более чувствительны к внешнему шуму.

В дополнение к уникальной точности, обеспечиваемой их цифровой схемой, цифровые мультиметры могут выполнять расширенные вычисления, которые выходят за рамки возможностей аналоговых тестеров. Функциональность для повышения эффективности работы, например, за счет передачи данных, является еще одним аспектом привлекательности цифровых инструментов. Однако измерение некоторых целей измерения может занять больше времени, чем с помощью аналогового тестера, из-за времени, необходимого для стабилизации измеренных значений.

Как пользоваться цифровым мультиметром

В этом разделе предлагается простое введение в использование цифровых мультиметров.

• Цифровой мультиметр

1. Включите прибор.

Первый шаг — нажать кнопку питания, чтобы включить прибор. Цифровые мультиметры работают от батареи или от сети переменного тока, поэтому, если прибор не включается, необходимо либо заменить батарею, либо проверить блок питания.

2.Выберите режим и диапазон.

Выберите параметр, который вы хотите измерить, и диапазон с помощью поворотной ручки или переключателей прибора. Некоторые модели мультиметров могут автоматически переключаться на соответствующий диапазон, избавляя от необходимости выбирать его самостоятельно. Если вам нужно переключить диапазон вручную, вы можете определить наиболее подходящий диапазон, начав с самого высокого диапазона и неоднократно выполняя измерения по мере переключения на все более низкие диапазоны.

Некоторые цифровые мультиметры имеют режим, в котором они могут автоматически определять напряжение переменного и постоянного тока.

• Поворотная ручка

• Диапазон

3. Прикрепите измерительные провода.

Подсоедините провода или зажимы к клеммам цифрового мультиметра и начните измерения. Соблюдайте осторожность, так как разъем для красного провода зависит от того, измеряете ли вы ток, напряжение, сопротивление или другой параметр. Вы можете сделать более точные измерения, выполнив сначала регулировку нуля.

Обратите внимание, что вам понадобится более специализированный прибор, если вы хотите измерить низкие значения сопротивления, сопротивления изоляции, сопротивления заземления или импеданса.

Клеммы цифрового мультиметра

Максимально эффективное использование цифрового мультиметра

Цифровые мультиметры стали незаменимыми инструментами для проверки безопасности, качества и выявления неисправностей в современном мире, где электронные устройства стали повсеместными. Хотя цифровые мультиметры имеют определенные недостатки по сравнению с аналоговыми мультиметрами, они предлагают преимущества в виде множества параметров измерения и расширенных функций, таких как подключение данных.
Удачи вам в получении максимальной отдачи от вашего цифрового мультиметра в различных настройках, независимо от того, используете ли вы его для работы или для хобби.
