Карбюраторы К-151

24.02.2009 #ПЕКАР # Карбюратор # К151

Карбюраторы К-151

На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. Эти карбюраторы имеют последовательное открытие дроссельных заслонок, что обеспечивает поддержание высокого разрежения и скорости движения воздуха у распылителя главной дозирующей системы (ГДС), необходимого для высококачественного распыления топлива при низких частотах вращения коленчатого вала, и низкое аэродинамическое сопротивление на впуске при высоких.

Рассмотрим более подробно конструктивные особенности этих карбюраторов, их достоинства и недостатки, а также способы улучшения экономических и экологических показателей и ездовых свойств автомобиля.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21-23 мм).

В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть — не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС — прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане — прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13. ..1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой — демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего — в распылитель (еще две распространенные причины — нарушение герметичности мембраны или заедание рычага — прим. Ред.).

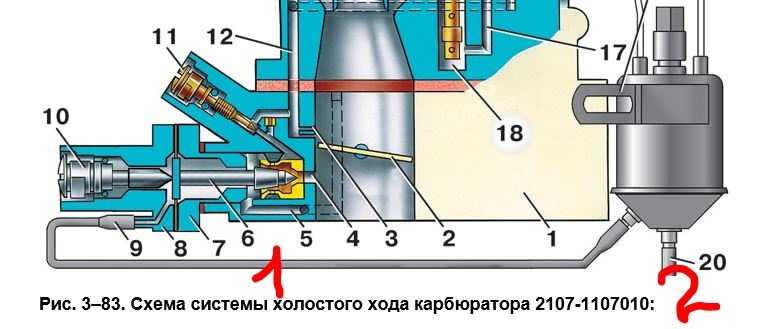

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3-0,6% (обычно регулируют с некоторым запасом — 0,7-1,1%), а СН до 180-230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30-40% и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ — прим.

Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В карбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале.

Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов — прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин^-1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно — ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он — первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал — значит, вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу — значит, необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода, идущего к электропневмоклапану, лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200-1 500 лампочка должна гаснуть, а при их снижении до 900-1 000 снова загораться. В этом случае блок исправен.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже — целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Регулировки карбюратора на минимум выброса СО и СН

По действующему стандарту проверка токсичности в эксплуатационных условиях производится на холостом ходу полностью прогретого двигателя при минимальной (nхх мин) и повышенной (nпов) частотах вращения коленчатого вала. От правильной регулировки двигателя на этих режимах зависит не только загазованность воздуха, но и надежность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др. ). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет, то проверка ведется при 3 000 мин^-1. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет, то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН — 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5-1% СО и 50-100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочистить жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует проверить систему зажигания. Причиной повышенного выброса СН зачастую бывает переобеднение смеси или повышенный угар масла.

После регулировки двигателя при nпов переходим на режим nхх мин. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем К-151 подобрано таким образом, чтобы при вращении винта количества смеси её состав почти не изменялся. Винтом качества пользуются для регулирования состава смеси.

Если нет данных завода-изготовителя, концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН — 1 200 ppm. Перед регулировкой на СО необходимо винтом количества установить nхх мин. Затем винтом качества регулируем СО.

У двигателей с карбюраторами К-151 минимальный выброс СН соответствует концентрации СО 0,3-0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО 0,7-1,0%. Концентрация СН при исправном двигателе находится в пределах 180-250 ppm.

В К-151 два воздушных жиклера холостого хода, причем второй жиклер малого диаметра засоряется особенно часто, что вызывает переобогащение смеси и соответственно увеличение концентрации СО. В них имеется также два эмульсионных канала холостого хода. В карбюраторах первых выпусков в каждом из этих каналов устанавливались винты качества смеси. У последних выпусков вместо второго винта качества делается калиброванное отверстие в нижней части корпуса. Часто это отверстие имеет слишком большую пропускную способность, поэтому, когда мы перекрываем винтом качества один канал, избыточное количество топлива, поступающего по второму каналу, вызывает повышенный выброс СО. В этих случаях необходимо уменьшить диаметр калиброванного отверстия, а иногда заглушить его полностью.

После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.

А если нет газоанализатора? С достаточной степенью точности отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин^-1. На прогретом двигателе винтом количества устанавливаем nхх мин. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14-20% выше nхх мин, т.е. при nхх мин=600 мин^-1 устанавливаем примерно 680 мин^-1, а при nхх мин=800 мин^-1 nрег=950 мин^-1. Затем винтом качества уменьшаем число оборотов до nхх мин.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества.

Использована информация журнала «Грузовик Пресс»
Канд. техн. наук А. Дмитриевский

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Хитрости регулировки карбюратор к 151 на УАЗе

Карбюраторы К-151д и К-151с считаются одними из самых надёжных устройств. При правильной эксплуатации они исправно работают длительное время и не требуют особого технического обслуживания. Однако для оптимальной работы, это устройство необходимо правильно отрегулировать. От данного процесса зависит работоспособность силового агрегата. Карбюратор К-151с регулировка позволяет улучшить эффективность, повысить мощность и увеличить КПД двигателя.

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

• Поплавковая камера;
• Дроссельная заслонка;
• Жиклеры;
• Диафрагма;
• Металлический корпус с крышкой;
• Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

Схема карбюратора К 151

Пояснение к схеме:

1. крышка;
2. клапан разбалансированности поплавковой камеры;
3. поплавок;
4. воздушный жиклер переходной системы;
5. эмульсионный жиклер переходной системы;
6. винт крепления распылителя эконостата вторичной секции;
7. воздушный жиклер главной дозирующей системы вторичной секции;
8. распылитель эконостата;
9. эмульсионная трубка главной дозирующей системы вторичной секции;
10. выпускной шариковый клапан ускорительного насоса;
11. распылитель ускорительного насоса;
12. воздушная заслонка;
13. малый диффузор первичной секции;
14. воздушный жиклер главной дозирующей системы первичной секции;
15. эмульсионная трубка главной дозирующей системы первичной секции;
16. блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
17. эмульсионный жиклер системы холостого хода;
18. воздушный жиклер холостого хода;
19. регулировочный винт перепуска топлива системы ускорительного насоса;
20. вытеснитель;
21. корпус поплавковой камеры;
22. перепускной жиклер ускорительного насоса;
23. выпускной шариковый клапан ускорительного насоса;
24. пружина;
25. диафрагма ускорительного насоса;
26. крышка ускорительного насоса;
27. рычаг привода ускорительного насоса;
28. главный топливный жиклер первичной секции;
29. трубка;
30. диафрагмы экономайзера принудительного холостого хода;
31. клапан экономайзера;
32. ограничительный колпачок;
33. винт регулировочный состава смеси;
34. отверстие в корпусе ЭПХХ;
35. корпус экономайзера принудительного холостого хода;
36. отверстие выходное системы холостого хода;
37. винт эксплуатационной регулировки холостого хода;
38. прокладки;
39. отверстия переходные системы холостого хода;
40. дроссельная заслонка первичной секции;
41. кулачок привода рычага ускорительного насоса;
42. ролик рычага ускорительного насоса;
43. обводной канал системы холостого хода;
44. дроссельная заслонка вторичной секции;
45. прокладки;
46. корпус смесительных камер;
47. трубка подвода разрежения к электромагнитному клапану;
48. трубка к вакуум-корректору;
49. главный топливный жиклер вторичной секции;
50. штуцер вентиляции картерных газов;
51. электронный блок управления;
52. микровыключатель;
53. фильтр;
54. электромагнитный клапан;
55. штуцер;
56. топливный фильтр;
57. топливо подающая труба;
58. пробка;
59. язычок регулировки хода топливного клапана;
60. топливный клапан;
61. язычок регулировки уровня топлива в поплавковой камере;
62. электропривод клапана разбалансировки поплавковой камеры.

Существующие модификации

Как и говорилось выше, карбюратор К-151 имеет множество разновидностей. Самым маленьким топливным жиклёром оснащается карбюратор К151С. В остальном разницы между моделями практически нет, не считая наличия или отсутствия специального выхода для газов. Например, модель К151Д не оснащёна таким штуцером.

Разница также касается типа дросселей. Это может быть троссовый или тяговый вариант исполнения механизма. Некоторые модификации К-151 оснащаются двумя вариантами системы подсоса. Различают устройства с пластиково-гладким и металлическо-ступенчатым сектором.

Подробнее о разнице между модификациями смотрите в таблице.

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

Из карбюратора выкручивается пробка топливного жиклёра.

Тонкой медной проволокой из гнезда достаётся сам жиклёр.

Снимается жиклёр с электромагнитного клапана.

Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.

Доработанный жиклёр закручивается на клапан.

Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Чистка карбюратора УАЗ

Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.

Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.

Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.

Как регулировать уровень топлива в поплавковой камере

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

Уровень топлива в поплавковой камере

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

• Отогнуть регулировочные тяги поплавка;
• Поставить крышку на место;
• Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.

У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

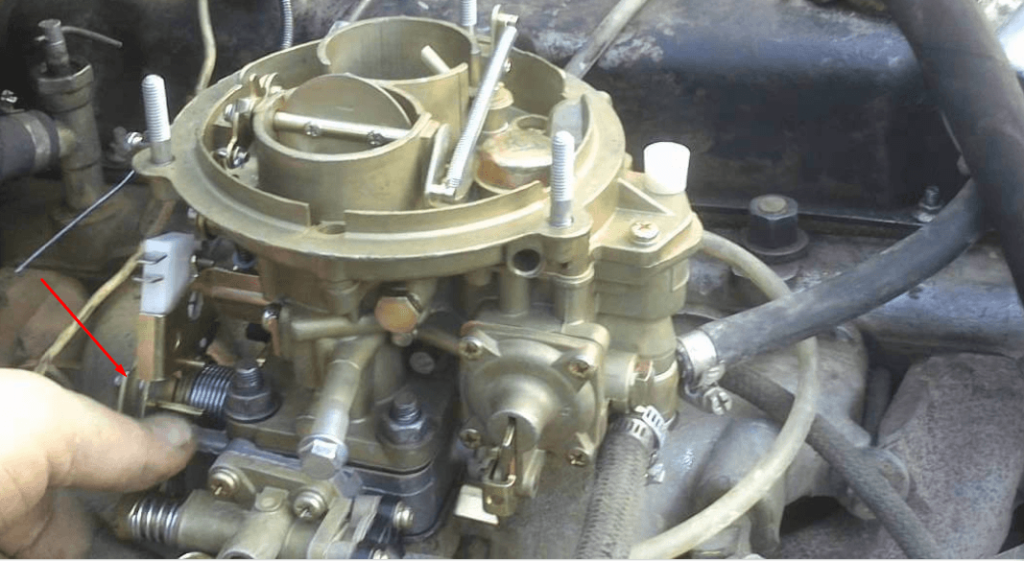

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

• Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
• Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
• После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Дополнительные возможности аналога

Настройка карбюратора ваз-2109 своими руками

Карбюратор к151с к тому же имеет:

• Новое устройство малого диффузора. На рынке массового производства характеризуется более стабильными показателями. Способствует высокому разрежению.
• Ускорительный насос. Его особенность — вывод распылителей в обе камеры.
• Механизм пускового привод а бесступенчатого типа. В режиме пуска и прогрева способствует более гибкому управлению двигателя. Аннулирует необходимость нажатия на педаль газа перед запуском холодного двигателя.
• Модернизованную регулировку дозирующих элементов. Отвечает за обеспечение наилучших ездовых качеств авто с условием выполнения норм по токсичности отработавших газов.

Как отрегулировать подачу воздуха и топлива на бензопиле Stihl | Домой Руководства

Автор Chris Deziel Обновлено 29 декабря 2018 г.

Топливно-воздушная смесь в любом бензиновом двигателе регулируется карбюратором, а карбюратор бензопилы Stihl настраивается на заводе для обеспечения наилучшей производительности. Он выходит из строя по мере использования пилы, и его настройка должна быть частью планового технического обслуживания. Вы найдете три регулировочных винта карбюратора, обычно расположенные под крышкой воздушного фильтра. Ваша пила оснащена одним из двух типов карбюраторов, которые производит Stihl. Сначала вы должны определить, какой тип у вашей пилы, затем вы должны следовать немного отличающейся процедуре, чтобы отрегулировать каждый тип.

1. 1.

   Снимите крышку воздушного фильтра, повернув ручку против часовой стрелки и подняв ее. Снимите воздушный фильтр и очистите его сжатым воздухом или промойте мыльным раствором. Если вы моете его, подождите, пока он высохнет, прежде чем переустанавливать его и регулировать карбюратор.

2. 2.

   Снимите крышку глушителя, открутив винты, которые ее удерживают, с помощью крестообразной отвертки. Снимите искрогаситель из-за глушителя и очистите его старой зубной щеткой. Переустановите его и замените крышку глушителя.

3. 3.

   Найдите регулировочные винты карбюратора либо рядом с воздушным фильтром, либо под свечой зажигания. Их три с маркировкой «H», «L» и «I» или «LA» в зависимости от модели. Это настройки высокой скорости, низкой скорости и холостого хода соответственно.

4. 4.

   Перед регулировкой винтов высокой и низкой скорости определите тип карбюратора. Для этого поверните винт «L» по часовой стрелке до упора, используя отвертку с плоской головкой, затем поверните его против часовой стрелки до упора. Если он делает более одного полного оборота, это карбюратор типа А, а если менее одного оборота, это карбюратор типа В.

5. 5.

   Верните карбюратор типа А к его заводским настройкам, повернув винт «H» против часовой стрелки до упора, повернув винт «L» по часовой стрелке до упора, а затем открутив его на один полный оборот. Отрегулируйте карбюратор типа B, следуя той же процедуре, но вместо того, чтобы отвернуть винт «L» на один оборот, отверните его только на 1/4 оборота.

6. 6.

   Отрегулируйте винт холостого хода после того, как запустите пилу и дайте ей прогреться в течение примерно пяти минут. Поворачивайте винт «I» или «LA» по часовой стрелке, пока цепь не начнет вращаться, затем отверните ее на 1/4 оборота.

   Вещи, которые вам понадобятся

   • сжатый воздух или мыльная вода

   • Окрутня Phillips

   • Зубная щетка

   • Пяткая отвертка

   Tip

   9000. Never AirTeret
. грязный. Грязный фильтр ограничивает поток воздуха.

Если ваша пила не работает должным образом после выполнения этих регулировок, возможно, карбюратор должен отрегулировать профессиональный специалист по обслуживанию с помощью тахометра.

Предупреждение

Всегда отвинчивайте винт холостого хода настолько, чтобы цепь перестала вращаться. Пила опасна, если цепь проворачивается на холостом ходу.

Ссылки

• STIHL: Цепная пила FAQ
• STIHL: STIHL MS 210, 230, 250 Руководство по инструкции

Писатель Bio

Крис Дезиэль имеет степень Bachelor в физической степени и степень магистра в области гео -героя. Помимо неизменного интереса к популярной науке, Дезиэль активно занимается строительством и дизайном дома с 19 лет. 75. Как ландшафтный строитель, он помог основать две садовые компании.

Регулировка боковой тяги Weber DCOE — LC Engineering

Очень важно убедиться, что все рычажные механизмы и рычаги установлены без заеданий, а рычажный механизм открывается на полную мощность и может закрыться до винта холостого хода. Это первая и вторая причины ошибок настройки, неправильной установки рычажного механизма и перетянутой гайки рычажного механизма, вызывающих заедание в узле рычажного механизма. Карбюраторы Individual Runner, DCOE, имеют отдельные форсунки холостого хода и винты смеси для каждого ствола. Они также имеют дополнительные винты для выпуска воздуха и стопорные гайки. Это не используется для регулировки холостого хода или качества холостого хода. Настройки для этих винтов должны быть закрыты.

Стандартные настройки DCOE:

• Винт скорости: от 1/4 до 1/2 оборота после контакта с рычагом максимум.
• Смесительный винт: 1 оборот из слегка посаженного.

Lean Best Процедуры холостого хода:

После подтверждения рычажный механизм позволяет рычагу дроссельной заслонки прижаться к винту холостого хода. Отверните винт холостого хода, затем заверните винт, пока он не коснется рычага дроссельной заслонки, и поверните его на 1/2 оборота. Вкрутите смесь. Вкрутите винт, пока он «ЛЕГКО» не сядет, затем выкрутите его на 1 полный оборот. Ослабьте 8-миллиметровые гайки на винтах для выпуска воздуха, вкрутите воздушные винты до упора, затем затяните гайку.

• A. Запустите двигатель, он будет работать медленно и как трактор. Пока он будет продолжать работать, скорость холостого хода в этот момент не важна.
• B. Сначала закручивайте винт регулировки смеси до тех пор, пока двигатель не начнет работать хуже, затем выкручивайте винт на 1/4 оборота за раз. Двигатель должен начать плавно работать. Продолжайте отвинчивать винт на 1/4 оборота за раз, пока винт не перестанет работать или будет работать хуже. Затем верните его обратно в точку, где он работал лучше всего. Вы хотите настроить двигатель по звуку. Отрегулируйте каждый винт смеси на лучшую, самую быструю и плавную точку вращения. Проделайте эту процедуру с каждым винтом смеси.
• C. Теперь вы можете отрегулировать винт холостого хода. Он должен быть чувствительным и требовать только 1/4 оборота для достижения желаемой скорости холостого хода.
• D. Эти карбюраторы обычно используются парами, это делает синхронизацию важной, убедитесь, что карбюратор с высоким потоком опущен до карбюратора с низким потоком. Затем доведите их обоих до «правильной» скорости холостого хода. Винты холостого хода не открываются более чем на 1/2 оборота.
• E. После синхронизации нескольких углеводов повторно подтвердите шаги B. C. и D.

Простые правила калибровки:

• Если винт подачи смеси вывернут более чем на один оборот, например, на 1 1/2 оборота, то ваш жиклер холостого хода слишком обеднен, увеличьте жиклер холостого хода на полразмера.
• Если винт подачи смеси не вывернут на один полный оборот, а только на 1/2 оборота, то жиклер холостого хода слишком богатый, уменьшите жиклер холостого хода на полразмера.

Все это основано на том важном факте, что ваши винты скорости не открыты более чем на 1/2 оборота, если они открыты, то это также указывает на то, что у вас бедная схема холостого хода. Вы жульничаете, открывая дроссельные заслонки и открывая дополнительные отверстия прогрессии в переходе.

Перепускной клапан насоса:

Перепускной клапан насоса предназначен для подачи топлива в контур насоса и при нажатии перепускает процент (отверстие сбоку клапана) топлива, подаваемого в форсунки/форсунки ускорительного насоса. Мы включили нулевой перепускной клапан в наш струйный комплект. Это подаст все доступное топливо в двигатель, а не перепустит топливо обратно в топливный бак. Это увеличит продолжительность и громкость помпового выстрела с оригинальными помповыми форсунками. Чтобы уменьшить продолжительность и увеличить объем топлива, мы включили в наш струйный комплект большую форсунку/форсунки на 55 насосов. Это необходимо для максимальной подачи топлива из контура ускорительного насоса. Перепускной клапан ускорительного насоса расположен в нижней части топливного бака, требуется один на каждый карбюратор.

1. Критично! Убедитесь, что при первоначальной настройке карбюратора все винты перепуска воздуха должны быть в закрытом положении. Они обычно не используются при стандартной регулировке карбюратора.
2. Установите винт скорости холостого хода на 1/4–1/2 оборота после контакта с рычагом дроссельной заслонки. При установке нескольких карбюраторов все связи должны быть отключены. Все углеводы должны быть отрегулированы на одинаковую настройку.
3. Слегка посадите винт смесителя холостого хода на один оборот. При проверке сидячее положение должно иметь лишь легкий контакт с седлом, агрессивная посадка повредит иглу и седло карбюратора.
4. Запустите двигатель, пока он не запустится и не заработает, не установив сначала скорость холостого хода. Первая регулировка, если это возможно, должна состоять в том, чтобы найти наиболее плавный холостой ход для каждого винта смеси на всех карбюраторах. Некоторые предпочитают делать по одному стволу каждого карбюратора, а затем возвращаются и делают второй ствол.
5. После предварительного обеднения оптимальная настройка холостого хода. Проверьте карбюраторы на синхронизацию. Обычно это делается путем проверки свинца или передней части каждого карбюратора.
6. Вы всегда будете хотеть довести карбюраторы с высоким потоком до соответствия карбюратору с низким потоком. Если это невозможно сделать, вам нужно будет перепроверить узел стенда на предмет заедания дроссельной заслонки в карбюраторе с высоким расходом. После того, как вы сопоставили оба карбюратора, вам нужно будет установить холостой ход на желаемую настройку скорости холостого хода. Это можно сделать, увеличив или уменьшив оба углевода на одинаковую величину и повторно проверив синхронизацию.

   No related posts.
