Из за чего стучат гидрокомпенсаторы на приоре: Что делать если стучат гидрокомпенсаторы на автомобилях LADA — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

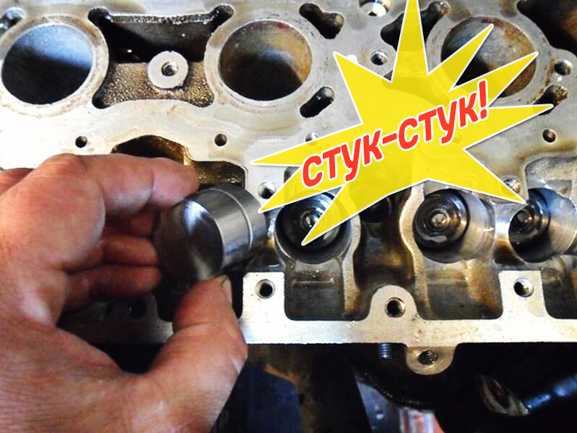

Бодро стучат гидрокомпенсаторы на Приора 16 клапанов и причины шума

Lada Priora оснащена двигателем ВАЗ 21126 с автоматической системой регулировки газораспределительного механизма. Зазор между кулачком распределительного вала и клапанной ножкой выбирается гидротолкателем, успешное функционирование которого обеспечивается масляной системой мотора. Механизм позволяет не проводить различного рода регулировки в ГРМ, снижает расход топлива и повышает КПД силовой установки.Основы устройства и функционирования гидравлического компенсатора

Содержание

Основы устройства и функционирования гидравлического компенсатора

Отрицательной стороной конструкторского подхода является капризность системы. Очень часто стучат гидрокомпенсаторы на Приора 16 клапанов и причины этого явления неопытному владельцу неизвестны. Ситуация проясняется после изучения особенностей работы компенсаторного механизма.

Конфигурация

Идея автоматического регулирования тепловых зазоров может быть реализована в двух вариантах: обычный гидротолкатель и гидроопора. Последняя применяется в модулях газораспределения с коромыслами. На Lada Priora в шестнадцатиклапанной версии впуск и выпуск оснащены индивидуальными распредвалами. Оптимальным решением для такой компоновки является применение гидравлического толкателя.

Приоровский гидрокомпенсатор на 126 двигателе состоит из таких частей:

Плунжерная пара, включающая цилиндрическую обойму и поршень с шариковым клапаном.
Наружный корпус – толкатель.
Система пазов и отверстий для маслоснабжения.

Принцип работы

Маслосостав поступает во внутреннюю полость поршня и, преодолевая сопротивление пружины, отталкивает шарик для заполнения замкнутого цилиндра. Заполняя гильзу, масло выдавливает поршенек наружу и гидротолкатель упирается в кулачок. Далее происходит запирание шарикового клапана и сборочная единица работает как обычный толкатель на моторах с регулируемым клапанным механизмом.

Почему стучат гидрокомпенсаторы на Лада Приора с 16 клапанами на горячую и на холодную или причины шума

Успешная работа гидравлического компенсатора (ГК) возможна только при постоянной подаче масла под давлением. Исключить постукивание при запуске позволяет система предотвращения слива маслоэмульсии. Реализована она в виде шарикового клапана, запирающего масляный канал в ГБЦ после остановки двигателя.

Как стучат ГК

Некоторые владельцы Lada Priora наслышаны о проблемах с гидротолкателями, но не осведомлены об акустическом характере неисправности. Определить, гремят ли модули не сложно: звук будет похож на работу дизельной силовой установки. И действительно, цокот можно сравнить с работающим ТНВД дизеля или современного бензинового агрегата.

Постукивания на холодную

На новом моторе гидромодули функционируют бесшумно. Это объясняется его идеальным состоянием и подтверждает качественный выбор смазки производителем. Отклонения от заводских рекомендаций или посредственный уход за транспортным средством требуют не только проведения раскоксовки поршневых колец в будущем, а и поиска факторов, допустивших стучание ГК.

То, из-за чего стучат гидрокомпесаторы на Лада Приора 16 клапанов или причины стука на холодную могут быть следующими:

Загрязненная или некачественная маслоэмульсия.
Неподходящая вязкость маслопродукта. Отклонения по вязкостным характеристикам приводят к невозможности проталкивания жидкости через мелкую сеть каналов, что вызывает масляное голодание у гидравлических компенсаторов.
Засорение отверстий масляной системы. Уменьшение проходного сечения приводит к понижению давления в камерах гидромодуля.
Низкое давление в главной масляной магистрали. Обычно наряду с этим горит лампа давления масла.
Заклинивание плунжерного механизма ввиду наличия большого слоя нагара на поверхностях сборочной единицы.
Износ деталей плунжерной пары. Дефекты в шариковом клапане или на сопрягаемых поверхностях приводят к утечкам жидкости из подплунжерного пространства.

Стук на горячую

Характер теплового состояния двигателя является решающим в вопросе постукиваний гидрокомпенсаторов. Например, на холодном моторе ГК не стучат, а по мере прогрева возникает шум. Причиной может быть любой из уже приведенных «холодных» пунктов и не только.

Решающее значение при возникновении стука гидромодулей на прогретом двигателе оказывают:

Недопустимый уровень масла. Уровень выше отметки Max приводит к вспениванию маслоэмульсии и нарушению нормальной работы гидравлических компенсаторов. При пониженном объеме маслосостава насос «хватает» воздух.
Увеличенные посадочные площадки под ГК. Эффект возникает в результате перегрева мотора.

Подробная диагностика гидравлических компенсаторов на Lada Priora

Порой для фиксации причин стучащих гидрокомпенсаторов на 16 клапанном двигателе Лада Приора одного теплового состояния мотора недостаточно. Комплекс же испытаний позволяет более точно установить фактор, из-за которого возникает посторонний шум.

Диагностируем состояние

Одной из частых жалоб является стук и на холодную, и на горячую. Однако с повышением оборотов симптом пропадает. Актуален один из вариантов:

Износ или повреждение шарикового клапана. Без замены гидрокомпенсатора не обойтись.
Загрязнение внутренностей ГК продуктами износа вследствие выбора неправильной смазки или несвоевременной ее замены. Промывка внутренностей и смена маслосостава на кондиционный устраняет неисправность.

Если цокот проявляется только на горячей силовой установке и пропадает на высоких оборотах, а на остывшем агрегате посторонних звуков не наблюдается в любом режиме – износилась плунжерная пара. Гидрокомпенсатор подлежит замене в сборе.

Стук наблюдается только на высоких оборотах при любом тепловом состоянии, а на холостых – тишина, проблема с уровнем масла или в системе засасывания малоэмульсии. Выходить за пределы крайних меток на щупе не рекомендуется, ездить с поврежденным маслоприемником – тоже. Восстановление допустимого уровня разрешает задачу.

К сведению

Новые гидравлические компенсаторы тоже могут постукивать. Обычно это происходит после капиталки и наблюдается в короткий промежуток времени после первого пуска. Неисправностью не является, если при следующих запусках не повторяется.
Если гидромодули стучат после замены масла, причина в качестве смазки или фильтре.

Причислять стучание гидротолкателей при запуске к числу неисправностей не стоит. За длительное время стоянки масло стравилось с рабочих камер и в начале работы происходит наполнение емкостей.

Опасны ли последствия

Чем грозит игнорирование того, что стучат гидрокомпенсаторы на двигателе Лада Приора 16 клапанов или пренебрежение исследованием причин возникновения шума? Как минимум, акустическим дискомфортом. Как максимум – износятся кулачки распредвала, и его придется заменить.

Как устранить стук гидротолкателей на Lada Priora

Своевременное и качественное обслуживание маслосистемы двигателя – залог безупречной работы гидрокомпенсаторного механизма. Ведь узел рассчитан на использование в течение всего ресурса силовой установки.

Использование рекомендуемой смазки

Когда гидротолкатели только застучали, производитель рекомендует сменить смазку на проверенный вариант. Поэтому при возникновении вопроса, какое масло лить в принципе, стоит проанализировать отзывы на предмет приемлемости определенной модели нефтепродукта гидравлическими компенсаторами.

Безусловно, лучшим выбором для Lada Priora будет рекомендованный заводом-изготовителем состав, указанный в книге по эксплуатации. Однако не все современные популярные продукты занесены в список.

Анализ мнений показывает, что действительно при оговоренной заводом универсальной вязкости 10W-40 или 5W-40 не каждое масло подходит. Например, Shell Helix Ultra 5W-40 вызывает стук уже на 15 000 км пробега, в то время как на Liqui Moly Optimal Synth 5W-40 «гидрики» молчат даже на 80 000 км.

Отзывы показывают, что оптимально выбирать следующие смазочные составы:

Total Quartz 9000 Energy 5W-40.
Mobil Ultra 10W-40.
Wagner Windigo 10W-40.

Промывка

Многие владельцы в запущенных случаях прибегают к общей промывке двигателя. Однако эффективность такого мероприятия в борьбе со стучащими ГК мала. Объясняется плохой прокачиваемостью масла в области камер гидротолкателей.

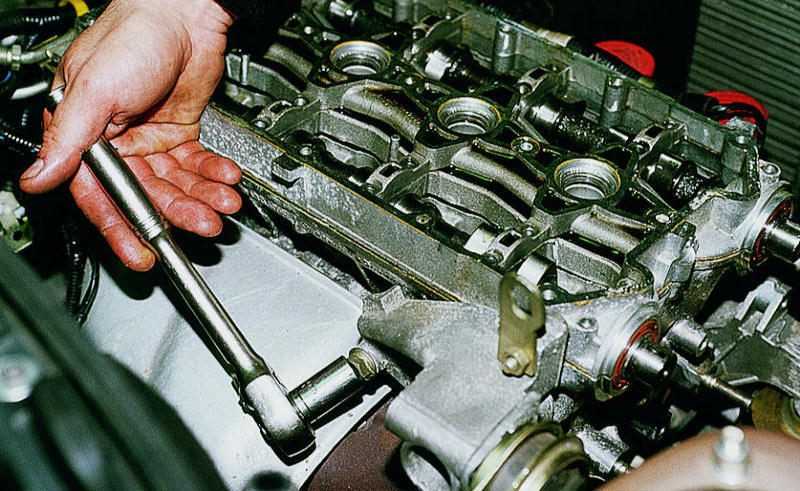

Если смена смазки не помогает, оптимальный выход – снять крышку ГБЦ и найти, какие стучат гидрокомпенсаторы на моторе Лада Приора 16 клапанов и определить причину этого. Дефектные детали определяются путем диагностики сопротивления хода деревянным клином. Быстрая в сравнении с другими гидроопорами скорость перемещения свидетельствует об износе гидромодуля, наличие постоянного зазора – о его закоксованности.

Внимание! Упирать деревянный клин необходимо в нерабочую поверхность кулачков.

Эффективным удалением нагара внутри ГК является их локальная мойка. Изношенные сборочные модули ремонту не подлежат.

Присадки

Отсрочить выявление причин и чистку ГРМ помогают присадочные составы. На рынке можно встретить несколько продуктов. Наиболее популярны продукты от Liqui Moly и XADO. Эффективность веществ зависит от конкретного случая. Нередко любители моторных добавок приравнивают химию этого класса к пустой трате денег.

Экспертное заключение

Общие причины стука гидрокомпенсаторов актуальны и для ВАЗ 2170. Специалисты рекомендуют анализировать проявление симптома на горячую и на холодную, а также на различных оборотах. В общем случае механики советуют принять к сведению такие рекомендации:

При постукиваниях обязательно проверить давление масла на холодном моторе: если оно в порядке, скорее всего неполадка в самих гидротолкателях.
Если стук только на горячую, решить вопрос можно применением более вязкого масла.
Постоянное стучание часто требует замены изношенных деталей.

Нередко гидравлические компенсаторы начинают постукивать после замены масла. Здесь выход понятен – использовать проверенные потребителями маслосоставы, и не экономить на них.

Почему стучат гидрокомпенсаторы на холодную на Ладе Приора: ремонт

Главная » Лада Приора

Рубрика: Лада Приора

Чтобы гидрокомпенсаторы стабильно выполняли свои обязанности, им нужна регулярная подача смазочного материала под определенным давлением и в требуемом объеме. Для этих целей в ГБЦ есть специальный канал с обратным шарообразным клапаном. Он нужен для предотвращения слива вязкого вещества из каналов после того как двигатель заглох. Еще в данном процессе участвуют каналы, расположенные в нижней части корпуса подшипников, через которые масло подводится к шейкам распределительных валов.

Если же не соблюдены все обязательные условия правильной эксплуатации элементов, естественно, что те через некоторое время выйдут из строя и потребуют замены.

Читайте также: Почему на Приоре плохо греет печка

Почему же стучат гидрокомпенсаторы Приоры на холодную или горячую

Качество смазочного вещества, его уровень загрязнения и количество играют огромную роль для стабильной работы гидрокомпенсаторов. Если масло недостаточно качественное и чистое, плунжерная пара быстро выйдет из строя и будет нуждаться в замене. Ее неисправность сопровождается стуком в механизме газораспределения и ускоренным износом кулачков.

Отремонтировать сломанный гидрокомпенсатор не является возможным – его можно только заменить. Новые тоже сначала будут постукивать, но спустя короткий промежуток времени это пройдет.

Если же стук останется и в такой ситуации, значит, причина посторонних звуков в другом.

Определяем, какой именно элемент стучит

Нужно проверить все гидрокомпенсаторы таким методом: нажмите на него отверткой. Кулачок элемента должен смотреть в сторону толкателя «затылком». В хорошем состоянии гидротолкатель прижмется с явным усилием. В противном случае подопытный элемент сломан.

Есть еще один метод. По очереди установите все кулачки распредвала в верхнее положение и проверьте есть ли между ними и толкателями зазоры. Утапливая элемент нажимом, визуально сравните скорость его перемещения относительно остальных. Если обнаружился зазор или скорость прокручивания выше нормы, разберите гидрокомпенсатор и очистите его от грязи. Если это не помогло – замените.

Читайте также: Почему на Приоре плавают обороты

Разные причины и устранения стука гидрокомпенсатора

Далее мы рассмотрим причины возникновения постороннего шума в гидрокомпенсаторе и как можно устранить вызывающую его неполадку.

Посторонний звук при запуске:

причина: при длительном простое системы из некоторых гидрокомпенсаторов вытекает масло;
устранение: кратковременный стук в несколько секунд не является признаком поломки. Продолжительный – имеет одну из упоминаемых в следующих пунктах причину.

Стук на холодную и горячую, но пропадает после повышения оборотов:

причина № 1: поврежден или износился шарик обратного клапана. Устранение – только полная замена гидрокомпенсатора;
причина № 2: загрязнение механизма по причине некачественного или грязного масла. Устранение – очистка элементов от продуктов износа и замена масла.

Стук на горячую, но пропадает после повышения оборотов. С остывшим движком нет проблем:

причина: через зазоры между плунжером и гильзой, которые появились по причине износа, протекает масло. Устранение – замена сломанного гидрокомпенсатора в сборе.

Стук на высоких оборотах, пропадающий на малых:

причина № 1: вспенивание остатков масла при его избытке в картере из-за взбалтывания коленвалом. Получающаяся смесь попадает в гидрокомпенсаторы. Устранение – восстановите уровень масла до приемлемого количества;
причина № 2: из-за низкого уровня масла насос засасывает воздух. Устранение – восстановите уровень масла до приемлемого количества;
причина № 3: деформирован масляный картер из-за удара о дорожное покрытие, из-за чего повредился маслоприемник. Устранение – замена дефектных деталей.

Постоянный стук одного или нескольких клапанов, который не зависит от интенсивности работы коленвала:

причина: наличие зазора между кулачком и толкателем по причине повреждения или загрязнение элементов механизма. Устранение – проверьте наличие зазоров по описанному ранее примеру и сравните скорость перемещения относительно других элементов гидрокомпенсатора. Очистите детали от загрязнений и замените вышедшие из строя детали.

Стук на холодную:

причина: происходит редко, но случается. Происходит подобное в разной степени сложности по тем же причинам, что были описаны ранее. Если же стук кратковременный (пару секунд), это не значит, что что-то сломано. Устранение – устранение неполадок зависит от причины и полностью соответствует действиям при стуке в других ситуациях.

Читайте также: Объем багажника на Приора хэтчбек

Итак, самая частая причина – мало масла, потому внимательно следите за его уровнем.

Более подробно о работе гидрокомпенсаторов, их предназначении и почему те могут стучать, вы узнаете из видео. Если же вы считаете, что не справитесь с ремонтом или заменой деталей, лучше обратитесь за помощью к специалистам СТО.

Понравилась статья? Поделиться с друзьями:

Стучат гидрокомпенсаторы на Лада Приора: что делать, причины, ремонт

Стучат гидрокомпенсаторы на Ладе Приора – причин возникновения этого явления несколько. Разделим их по зависимости от текущего режима работы двигателя автомобиля. Рассмотрим все случаи, когда стучат гидрокомпенсаторы на Приоре, что делать в каждом из них.

Стук на холодную

Он появляется непосредственно же после запуска двигателя (на холодную) и продолжается до его нагрева до определенной температуры (40-50 градусов). Возникает такой шум как из-за присутствия воздуха в гидрокомпенсаторах (гидротолкателях), так и при непроходимости густого (еще холодного) моторного масла через суженные (из-за загрязнения) масляные каналы или из-за пришедшего в негодность масляного фильтра. Особенно долго неприятный звук продолжается в холодное время года, когда масло разжижается до нужной консистенции дольше обычного. Для того чтобы в этой ситуации устранить эту неприятность, требуется чистка масляных каналов или замена масляного фильтра.

Шумы на горячую

Постукивание на горячую носит более системный характер. Оно наблюдается уже при работе уже прогретого двигателя. Причина возникновения таких периодических звуков – увеличившийся зазор между гильзой гидрокомпенсатора и плунжером. Он возникает онпо следующим причинам:

износ деталей гидротолкателя или «залипание» клапана, через который проходит смазывающая жидкость;
применение некачественного моторного масло или неправильный выбор его вязкости;
закупорка масляных каналов;
загрязнение масляного фильтра;
большое содержание воздуха в моторном масле и, как следствие, в самих гидротолкателях;
развальцовка места посадки гидротолкателя, которое при нагревании расширяется еще больше.

Читайте также: Стартер щелкает, но не крутит на Приоре

В этих случаях может потребоваться замена самого гидрокомпенсатора, масляного фильтра, масла или очистка масляных каналов.

В отличие от постукивания на холодную, в данной ситуации игнорировать эту неисправность не рекомендуется.

Постоянный стук клапанов

В этой ситуации необходимо устранить появившийся зазор между одним кулачком (или несколькими кулачками) распределительного вала и толкателем. Необходима чистка или замена деталей: толкателя или кулачка распредвала.

Постоянное стучание

Оно наблюдается только при повышенных оборотах двигателя. Возникает в результате переизбытка или недостатка масла в системе смазке двигателя. Возможно, это происходит из-за повреждения маслоприемник, который нужно заменить на исправный. Возможно, требуется просто довести уровень масла в двигателе до нормы.

Диагностика и ремонт

Почему стучат гидрокомпенсаторы на Ладе Приора и что делать в этом случае

Прежде всего, стоит определить, какой конкретно гидротолкатель работает неправильно, и являются ли именно они причиной неприятного звука. Сделать это возможно с помощью акустической диагностики или отключением цилиндров мотора попеременно. За этим желательно обратиться в автосервис или выполнить его своими руками. Однако самостоятельный перебор методов ремонта может быть дороже, чем обращение к опытному специалисту по моторам.

Затем нужно проверить давление масла в системе двигателя на соответствие нормам. Если оно ниже, чем нужно, то, возможно, масляный насос или фильтр требует замены.

Часто причиной неправильной работы механизма становится моторное масло, которое было выбрано неправильно или присутствует в недостаточном количестве. Необходимо сменить его на другую марку, изменить его вязкость или добавить в него специальные присадки, устраняющие стук гидротолкателей.

Иногда можно заметить, что в одном из свечных колодцев появляется масло при работе двигателя под большой нагрузкой. Его необходимо вытянуть оттуда с помощью шприца, очистить свечи зажигания. Затем для создания нужного давления в системе под крышку гидрокомпенсаторов и головки нужно нанести герметик, которого «пожадничали» при сборке автомобиля на заводе-изготовителе.

Гидротолкатели не нуждаются в какой-либо регулировке, так как они сами способны подстраиваться под режим работы механизмов.

Последствия

Неправильная работа гидротолкателей может привести к следующим проблемам:

снижение компрессии, мощности двигателя;
ухудшение его запуска;
перегорание тарелок и седел клапанов;
возрастание ударной нагрузки на узлы и детали автомобиля, что приведет их к быстрому выходу из строя;
увеличение расхода топлива.

Читайте также: Где находится реле стартера Приора

Если же стук гидротолкателей пропадает через несколько секунд после запуска двигателя, то в этом случае говорить о неисправности механизма не приходится.

Что делать, если стучит гидрокомпенсатор на холодную на Ладе Приора

Содержание

Как устроен гидрокомпенсатор
Устанавливаем причины
Всему виной масло
Клапан компенсатора
Впускное отверстие
Масляный фильтр
Почему стучат гидрокомпенсаторы на холодную
Гидрокомпенсаторы и «Акцент»
Как проверить гидрокомпенсаторы своими руками
В итоге

Опытные автовладельцы, которые внимательно следят за состоянием своего автомобиля, постоянно прислушиваются к различным шумам, что иногда возникают при эксплуатации машины. Услышав шум, они сразу пытаются найти причину и устранить ее. У многих стучат гидрокомпенсаторы на холодную. Попробуем разобраться в этом и узнаем, как устранить такой стук.

Как устроен гидрокомпенсатор

Конструкция представляет собой корпус и подвижную плунжерную пару, которая состоит из втулки, пружины, а также клапана с шариком. Существует несколько исполнений этих узлов. Стучат гидрокомпенсаторы на холодную также независимо от типа.

Устанавливаем причины

Итак. Автолюбители с большим опытом утверждают, что на полностью исправном авто ничего стучать не будет. А если посторонние шумы появились, значит, что-то не в порядке. Почему же эти узлы могут стучать?

Среди основных причин можно выделить механический износ или выработку, которая образуется на поверхности плунжерной пары. Также посторонние звуки могут возникать из-за нестабильной работы клапана, отвечающего за подачу масла.

Стучат компенсаторы не все сразу. Звуки могут появляться вследствие износа или выхода из строя даже всего одной детали.

Всему виной масло

Если стучат гидрокомпенсаторы на холодную, то есть смысл грешить на масло.

Клапан компенсатора

Бывает, что этот самый клапан не держит масло. Тогда, когда мотор холодный, оно может вытекать из-за неплотных соединений. Так в систему поступает воздух. При прогревании он исчезает через десять минут после запуска.

Чтобы диагностировать это, нужно запустить мотор. Пусть двигатель работает не меньше трех минут. Обороты нужно держать на 2500. Затем сбавляйте до уровня холостого хода, а потом – снова добавьте оборотов. Этого достаточно, чтобы воздух полностью вышел, а компенсатор перестал стучать. Но при каждом запуске стучат гидрокомпенсаторы на холодную снова и снова.

Впускное отверстие

Случается, что это отверстие может забиваться, а ведь оно предназначено для поступления смазки. Как компенсатор работает дальше по мере того, как прогревается двигатель? Смазочная жидкость нагревается, затем расширяется зазор. Мусор, который закрывал отверстия, пропадает, и масло начинает поступать в количестве, близком к норме. Однако различные вязкие частицы при остывании снова забьют отверстие, что приведет к плохому доступу смазки. Вот почему стучат гидрокомпенсаторы на холодную.

Для устранения проблемы можно попробовать заменить масло.

Масляный фильтр

Если он забит, то это одна из причин, почему стучат гидрокомпенсаторы на холодную. Посторонние звуки прекращаются по мере прогрева двигателя. Тогда некоторая часть смазочной жидкости проходит сквозь фильтр. Однако в большинстве случаев чуда не случается. Водитель будет слышать стук даже при нагретом моторе.

Чтобы избавится от этой проблемы, нужно просто заменить фильтр.

Более опытные автолюбители постоянно ведут «бортовой журнал», где пишут километраж при замене масла, а также время операции. Это очень помогает выполнить ее вовремя.

Почему стучат гидрокомпенсаторы на холодную

Это частая проблема на данных моделях, а также на многих других от «АвтоВАЗа». Попробуем разобраться, откуда берется стук и как бороться с проблемой.

Приведем несколько типичных причин появления стуков. Итак, если стучит при закуске, а затем шум пропадает, то это нельзя считать проблемой. Если посторонние звуки появляются и на холодном, и на достаточно прогретом агрегате в момент повышения оборотов, то, скорее всего, придется заменить узел. Возможно загрязнение – здесь можно обойтись банальной прочисткой.

Гидрокомпенсаторы и «Акцент»

Причины стука здесь стандартные. Владельцы пишут, что проблему удается решить заменой масла. Более опытные владельцы считают, что если стучат гидрокомпенсаторы на холодную («Акцент» не исключение) – это не что иное, как особенность двигателей.

Но в целом большинство водителей меняют масло вязкостью до 5W30, и это позволяет полностью избавиться от стука данных механизмов в двигателе.

Следует проверить маслонасос. Возможно, он не выдает нужного давления. Также многие рекомендуют смазочные продукты от производителя «Валволайн».

Как проверить гидрокомпенсаторы своими руками

Можно проверить, в каком состоянии находится пружина.

Также можно померить размер зазоров между направляющей втулки и стрежнем клапана. Если зазор большой, его необходимо устранить.

Затем следует провернуть коленвал таким образом, чтобы стучащий клапан начал открываться. После этого можно повернуть пружину. Клапан провернется вместе с ней. После запуска двигателя стук должен полностью исчезнуть. Если все еще стучат гидрокомпенсаторы на холодную, «Приора» нуждается в повторении вышеуказанных операций. А лучше всего заменить поврежденный узел на новый.

В итоге

Из всего этого видно, что стучать на холодную может по самым разным причинам. Если компенсаторы шумят и это никак не прекращается, то вам нужна замена. Но можно воспользоваться современными присадками, которые, по заявлениям производителей, снижают уровень шума. Также можно рассчитывать, что поможет замена масла. Теперь вы знаете, почему стучат гидрокомпенсаторы – вы легко сможете самостоятельно отыскать и устранить причину.

Гидрокомпенсаторы приора 16 клапанов признаки неисправности

Содержание

Расположение распределительного вала
Конструкция и принцип работы
Причины стука гидрокомпенсаторов
Последствия появившегося стука
Выявление неисправных гидрокомпенсаторов
Устранение появившегося стука
Проверка гидрокомпенсаторов

Сегодня мы поговорим про причины стука гидрокомпенсатора и способы решения данной проблемы.

Газораспределительный механизм силовой установки автомобиля является очень важной ее составляющей, поскольку обеспечивает своевременную подачу воздуха или горючей смеси в цилиндры и отводит из них отработанные газы.

Расположение распределительного вала

На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.

Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.

При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.

Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.

Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.

Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.

Конструкция и принцип работы

Сама же конструкция гидрокомпенсатора проста. Состоит он из цилиндрического поршня, днище которого и воспринимает усилие от кулачка распредвала.

Внутри этого поршня в своем посадочном месте установлен плунжер, посредством которого передается усилие через поршень от кулачка к стержню клапана (смотрите фото выше).

В своем посадочном месте плунжер свободно перемещается, обеспечивая тепловой зазор.

Работает гидрик так: при работающем двигателе кулачок набегает на днище поршня гидрокомпенсатора и смещает его вниз. Перемещаясь, поршень посредством плунжера давит на клапан, и он открывается.

Регулировка же зазора выполняется маслом.

Масляный насос подает рабочую жидкость в головку под давлением. В гидрике оно попадает в подплунжерное пространство, и смещает плунжер внутри посадочного места.

Чем выше давление масла, тем больше оно будет давить на плунжер и тем сильнее он выйдет из посадочного места.

При снижении давления – плунжер снова заходит в посадочное место. Таким образом тепловой зазор между плунжером и стержнем клапана регулируется самостоятельно и зависит от давления в системе смазки.

Чтобы масло не вытекало с гидрика после остановки мотора, в каналах подачи масла в головке блока установлены шариковые клапана.

Имея такое преимущество, как отсутствие потребности в регулировке, гидрокомпенсатор имеет и один существенный недостаток – высокая чувствительность к моторному маслу.

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и рабочая жидкость из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Стучит гидрокомпенсатор на холодную.

Стук на холодную может свидетельствовать о:

Механический износ плунжера и его посадочного места. В таком случае рабочая жидкость не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
Заклинивание плунжера в посадочном месте из-за загрязнения;
Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;

Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
Выработанный ресурс масла, а также значительное его засорение продуктами трения;
Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Последствия появившегося стука

Интересно, что к каким-либо повреждениям других механизмов силовой установки поломка гидрокомпенсаторов не приводит.

У стучащих гидрокомпенсаторов всего лишь нарушается тепловой зазор, что приводит только к снижению мощности и приемистости силовой установки и повышению расхода топлива.

Но появившийся стук может сигнализировать о нарушении в работе системы смазки, поэтому важно узнать, почему они застучали и устранить проблему.

Что касается применения на авто систем газораспределения SOHC и DOHC, то разница лишь в количестве установленных гидрокомпенсаторов.

Так, на современных авто, в том числе и отечественных, к примеру, ВАЗ 2112 и Лада Приора уже используется система газораспределения DOHC, с 4 клапанами на цилиндр, а значит и с 4 гидриками, общее же количество их – 16.

Причины появившегося стука для всех авто, в том числе и упомянутых, одинаковы.

Наличие такого количества гидриков влияет лишь на более затрудненное выявление застучавшего гидрокомпенсатора, если стучит только один или несколько из общего количества.

Выявление неисправных гидрокомпенсаторов

Выявить застучавший гидрокомпенсатор, в принципе, несложно. Достаточно с авто снять клапанную крышку, чтобы получить частичный доступ к ним, которого будет достаточно для проверки.

Чтобы проверить гидрики, достаточно воспользоваться не толстым деревянным бруском.

Проверка осуществляется путем нажатия на днище гидрика. При создании усилия он начнет утапливаться в своем посадочном месте. Важно при проверке, чтобы на днище гидрика не воздействовал кулачек распредвала.

Заклинивший гидрокомпенсатор созданным усилием попросту не будет утапливаться в посадочном месте, воздействия человека будет недостаточно, чтобы преодолеть усилия пружины клапана.

Если же в нем отсутствует масло по какой-либо из перечисленных причин, утапливание гидрика в посадочном месте будет производиться при значительно меньшем усилии, чем нормально работающих.

Таким методом можно вычислить поломанные гидрокомпенсаторы.

Устранение появившегося стука

Но при появлении стука не обязательно сразу проверять наличие вышедших из строя гидриков. Часто причиной стука становиться масло, поэтому для начала можно заменить масло вместе с фильтром.

После слива масла и заливки нового, первый запуск будет сопровождаться их стуком, поскольку масла в них нет и все каналы пусты.

Через определенное время стук должен прекратиться. Важно только подбирать масло, рекомендованное для использования заводом-изготовителем авто. Также перед заливкой нового масла желательно систему смазки промыть.

Если замена масла не устранила стук, тогда уже и проверяется, какие гидрики стучат. После выявления неисправных гидриков, их нужно снять с авто, для чего потребуется демонтаж из головки распредвала.

После извлечения гидриков их можно попытаться промыть в бензине или керосине, чтобы удалить грязь на плунжерах, если таковая имеется.

После промывки они ставятся на место и проверяется, продолжают ли они стучать. Важно проследить, чтобы каждый извлеченный гидрокомпенсатор ставился строго на свое место, перепутывать их нельзя.

В случае, когда промывка не помогла, возможен сильный механический износ. Тогда гидрокомпенсаторы заменяются, поскольку они не ремонтируются.

Комплект для ВАЗ 2112.

Если гидрики новые и залито свежее масло, но они продолжают стучать, возможно, забиты каналы подачи масла. Тогда придется снимать ГБЦ и промывать ее полностью.

Когда промывка ГБЦ не помогла, это указывает на значительный износ масляного насоса, тогда уже потребуется его замена. Но случается это очень редко, обычно замена масла, а также промывка или замена гидрокомпенсаторов проблему устраняют.

Другие неисправности и способы их устранения.

Лучше всегда искать причину появившегося стука гидрокомпенсаторов последовательно, выполняя одну операцию за другой начиная с простейшего и переходя к более сложному.

Такая последовательность значительно может сэкономить средства и время.

30 сентябрь 2015 Лада.Онлайн 129 103 21

Сталкивались с посторонними шумами двигателя? Возможно это стучат гидрокомпенсаторы. На «Приоре» данная проблема возникает чаще всего, но стуки также появляются и на других автомобилях Лада (например, на Гранта, Калина, Ларгус Нива 4х4, Веста или XRAY). Разбираемся, почему появляется такой стук в двигателе и как с этим бороться.

Гидрокомпенсатор (они же гидротолкатель) представляет собой цилиндрическую форму, которая расположена между распредвалом и клапанами. Они выполняют две функции: передачу усилия от распредвала к клапанам и устранение зазоров в их приводе.

Схема работы гидротолкателя в клапанном механизме двигателя ВАЗ-21126: 1 – клапан; 2 – пружина обратного клапана; 3 – обратный клапан; 4 – головка блока цилиндров; 5 – кулачок распределительного вала; 6 – толкатель; 7 – плунжер; 8 – пружина плунжера; 9 – гильза; 10 – корпус обратного клапана; А, Б – полости гидротолкателя; В – масляный канал.

Проверка гидрокомпенсаторов

Проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками. При необходимости устраните увеличенные зазоры. Затем:

Проверните коленвал так, чтобы клапан, который стучит начал приоткрываться.
Немного поверните пружину, вместе с ней повернется клапан.
Запустите двигатель. Если стук не исчезнет, повторите операции 1 и 2.
Если стук клапанов остался, значит гидрокомпенсатор неисправен.

Стук в двигателе при запуске. Если посторонний шум исчезает через несколько секунд после пуска двигателя, то это не является признаком неисправности.

Появляется стук гидрокомпенсаторов на холодном и прогретом двигателе, шум пропадает при повышении оборотов. Возможно износился шарик обратного клапана, придется заменить гидрокомпенсатор. Также возможно загрязнение механизма гидрокомпенсатора, поможет чистка деталей.
Стук только на прогретом двигателе. Износ и как следствие появление увеличенных зазоров между плунжером и гильзой гидрокомпенсатора. Придется менять гидрокомпенсатор.
Стуки в двигателе на высоких оборотах. Причиной может быть избыток моторного масла или его недостаток. Доведите уровень масла в моторе до нормы. Также возможно повреждение маслоприемника, в этом случае неисправные детали следует заменить.
Клапаны стучат постоянно. Причиной может быть возникновение зазора между толкателем и кулачком распредвала. Поможет чистка или замена неисправных деталей.

ТОП 6 решений проблемы стука гидрокомпенсаторов:

Довести уровень масла в двигателе до нормы. Чаще всего именно это становится причиной появления постороннего стука в двигателе.
Замена моторного масла (масло не подходящей вязкости или качества).
Замена гидрокомпенсаторов.
Каналы к гидротолкателям забиты.
Не хватает нужного давления масла (замена масляного насоса).
Износ распредвалов.

А вы сталкивались со стуком гидрокомпенсаторов? Каким образом удалось решить проблему? Решаем подобные проблемы в комментариях или на форуме. Напомним, перед заменой моторного масла определитесь с его выбором.

30 сентябрь 2015 Лада.Онлайн 129 103 21

Стук в двигателе при запуске. Если посторонний шум исчезает через несколько секунд после пуска двигателя, то это не является признаком неисправности.
Появляется стук гидрокомпенсаторов на холодном и прогретом двигателе, шум пропадает при повышении оборотов. Возможно износился шарик обратного клапана, придется заменить гидрокомпенсатор. Также возможно загрязнение механизма гидрокомпенсатора, поможет чистка деталей.
Стук только на прогретом двигателе. Износ и как следствие появление увеличенных зазоров между плунжером и гильзой гидрокомпенсатора. Придется менять гидрокомпенсатор.
Стуки в двигателе на высоких оборотах. Причиной может быть избыток моторного масла или его недостаток. Доведите уровень масла в моторе до нормы. Также возможно повреждение маслоприемника, в этом случае неисправные детали следует заменить.
Клапаны стучат постоянно. Причиной может быть возникновение зазора между толкателем и кулачком распредвала. Поможет чистка или замена неисправных деталей.

ТОП 6 решений проблемы стука гидрокомпенсаторов:

Довести уровень масла в двигателе до нормы. Чаще всего именно это становится причиной появления постороннего стука в двигателе.
Замена моторного масла (масло не подходящей вязкости или качества).
Замена гидрокомпенсаторов.
Каналы к гидротолкателям забиты.
Не хватает нужного давления масла (замена масляного насоса).
Износ распредвалов.

вобщем тоже стучит на холодную и потом замолкает. уже полтора года как с замены поршневой на 124./ но верх не делали. только шпг поменяли. в итоге за полтора года ниразу не подливвал между то. но стучало и сразу после замены. потому как зима была и сначало не сильно. теперь по утрам в -10 когда запускаю двигатель то такое чувство что там поршневая разваливается. но быстро замолкает. боюсь подумать что будет при более сильных морозах. 109т км грм и ролики заводские — работают тихо но на крышке грм масла слой и видно немного подтекает с сальников. думаю если менять сальники то ремень в керосине помыть. он как новый без потеков и потресканий. хотя метка одного шкива смещена на ползуба возможно из за растянутости ремня. но на характер движения не влияет помоему. может привык уже. в двух колодцах уже масло по четверть свечи наливается за межсервисный пробег — 10000км. получается менять гидрики, сальники нужно. заодно проклеить постель? или я еще чего то упустил? что еще проверить заодно чтобы поменять при разборке движка?

Как устранить стук гидрокомпенсаторов на приоре

07 январь 2021 Лада.Онлайн 171 198 27
Сталкивались с посторонними шумами двигателя? Возможно это стучат гидрокомпенсаторы. На «Приоре» данная проблема возникает чаще всего, но стуки также появляются и на других автомобилях Лада (например, на Гранта, Калина, Ларгус Нива 4х4, Веста или XRAY). Разбираемся, почему появляется такой стук в двигателе и как с этим бороться.

Борьба со стуком гидрокомпенсаторов часть 1 — бортжурнал Лада Приора Седан 2012 года на DRIVE2

Купил машину уже с данной болезнью а именно стук в двигателе. До этого очень много прочитал постов по данную болезнь приор, в интернете много информации и разных мнений по этому поводу. Говорят что стучат совсем не гидрики а поршневая точнее стучит юбка поршня, я же до последнего надеюсь что у меня стучат гидрики. стучать начинает на горячую на холодном двигателе стука нет работает ровно.Кто-то решает проблему заменой масла на более вязкое, заменой масло насоса, кто прочисткой гидриков или заменой, а кто-то и вовсе заменой поршневой, я решил начать с малого и постепенно придти к решению проблемы. Для начала решил промыть гидро компенсаторы а именно легкой промывкой.

Заказал у официалов Liqui Moly присадку для помывки гидрокомпенсаторов Hydro-Stossel-Additiv заказывал из Новосибирска у офицального дистрибьютора OIL54 пришла через 2 дня

Картинка с интернета сфотать забыл свою но баночка точно такая же только есть еще инструкция на русском языке

Особый состав моющих присадок очищает клапаны и тончайшие каналы в гидрокомпенсаторах и, таким образом, обеспечивает их нормальное функционирование. Содержит восстанавливающие вязкость компоненты.

— Улучшает смазывающую способность моторного масла— Очищает гидрокомпенсаторы клапанов и масляные каналы— Можно использовать для двигателей с турбонаддувом и катализатором

— Устраняет шумы гидрокомпенсаторов при работе двигателя

Использование присадки стоп-шум Hydro-Stossel-Additiv позволяет автовладельцам решить проблему стука гидрокомпенсаторов самостоятельно и с минимальными затратами.Для всех бензиновых и дизельных двигателей с турбонаддувом и без него. Проверено на совместимость с катализатором. Смешивается с любыми стандартными моторными маслами. Добавлять в моторное масла из расчета 300 мл присадки 6 л моторного масла.

И так баночка 300 мл рассчитана на 6 л в 126 маторе где-то 3.3-3.5 путем простых расчетов вычисляем что на 1л масла 50мл присадки и того 170мл нужно залитьБаночки хватит на 2 замены я решил добавить в старое масло за 2т км до замены, а потом добавить в новое масло при замене.Мерный стакан можно купить в аптеке я взял с аптечки и залил 170мл в старое масло.И так на данный момент я проехал 200 км изменений пока ни каких нет. Масло проверяю каждое утро цвет не поменяло уровень в норме.через 1800км буду менять масло залью остатки присадки, посмотрю что станет со старым маслом.опишу изменения если будут постараюсь найти нормальный фораппарат все зафиксировать.

с маслом пока не определился думаю залить не дорогую синтетику или полу синтетику 10w40 фильтра заказал MANN тоже у официалов официальный дистрибьютор в Кемерово Проффойл сайт у них не работает пака если кому надо могу номер скинуть.

Решаем проблему гидрокомпенсаторов Приоры: устранение стука разными путями

Ремкомплект запчастей для Приоры

Газораспределительный механизм (ГРМ) выполняет очень важную функцию, способствующую работоспособности двигателя. Данный механизм обеспечивает подачу в цилиндры в нужный момент воздуха для образования в них рабочей смеси и отвод отработанных газов, образовавшихся при сгорании этой смеси.

Для нормальной работы силового агрегата ГРМ должен обеспечивать своевременное отрывание впускных и выпускных клапанов. Причем открытый клапан должен иметь строго определенный зазор, иначе будут нарушены фазы газораспределения. На Лада Приора регулировка открывания клапанного механизма осуществляется при помощи гидрокомпенсаторов, или как еще их называют автолюбители – гидриков.

Вернуться к оглавлению

Конструкция и принцип работы

Использование гидрокомпенсаторов на Приора устранило необходимость во время технического обслуживания производить регулировку зазоров клапанного механизма, как это было в двигателях автомобилей ВАЗ более раннего производства.

Конструкция гидрокомпенсатора проста. Сделан он в виде цилиндра, внутри которого в своем посадочном месте располагается плунжер. Во время работы силовой установки на днище цилиндра гидрокомпенсатора воздействует кулачок распределительного вала. Гидрокомпенсатор под воздействием кулачка перемещается вниз, плунжер гидрика начинает давить на клапан и он открывается.

Зазор же между плунжером и клапаном регулируется маслом, которое под давлением попадает в подплунжерное пространство. Чем больше давление масла, тем больше оно давит на плунжер, тем самым выполняется регулировка зазора открывания клапанов.

Основы устройства и функционирования гидравлического компенсатора

Конфигурация

Приоровский гидрокомпенсатор на 126 двигателе состоит из таких частей:

Плунжерная пара, включающая цилиндрическую обойму и поршень с шариковым клапаном.
Наружный корпус – толкатель.
Система пазов и отверстий для маслоснабжения.

Принцип работы

Почему стучат гидрокомпенсаторы на холодную на Ладе Приора и что делать

Причины стука гидрокомпенсаторов

Стук в двигателе при запуске. Если посторонний шум исчезает через несколько секунд после пуска двигателя, то это не является признаком неисправности.
Появляется стук гидрокомпенсаторов на холодном и прогретом двигателе, шум пропадает при повышении оборотов. Возможно износился шарик обратного клапана, придется заменить гидрокомпенсатор. Также возможно загрязнение механизма гидрокомпенсатора, поможет чистка деталей.
Стук только на прогретом двигателе. Износ и как следствие появление увеличенных зазоров между плунжером и гильзой гидрокомпенсатора. Придется менять гидрокомпенсатор.
Стуки в двигателе на высоких оборотах. Причиной может быть избыток моторного масла или его недостаток. Доведите уровень масла в моторе до нормы. Также возможно повреждение маслоприемника, в этом случае неисправные детали следует заменить.
Клапаны стучат постоянно. Причиной может быть возникновение зазора между толкателем и кулачком распредвала. Поможет чистка или замена неисправных деталей.

ТОП 6 решений проблемы стука гидрокомпенсаторов:

Довести уровень масла в двигателе до нормы. Чаще всего именно это становится причиной появления постороннего стука в двигателе.
Замена моторного масла (масло не подходящей вязкости или качества).
Замена гидрокомпенсаторов.
Каналы к гидротолкателям забиты.
Не хватает нужного давления масла (замена масляного насоса).
Износ распредвалов.

Что делать при стуке гидрокомпенсаторов на горячую

Избавится от стука поможет только выяснения и устранения его причины. Дальнейшее будет зависеть от сложившейся ситуации.

Прежде всего нужно проверить уровень масла в картере. От него будет зависеть как оно будет циркулировать по масляных каналах. Также стоит убедиться в достаточности давления масла, даже если при этом и не горит лампочка масленки.

Неправильный уровень и давление моторного масла будут сказываться не только на работе гидрокомпенсаторов, но и работы двигателя в целом!

В каждом двигателе рабочее давление масла свое и зависит его конструкции (нужно уточнять в документации), однако считается, что на холостых оборотах давление должно быть около 1,6…2,0 бара. На высоких оборотах — до 5…7 бар. Если такого давления нет — нужно проверять масляный насос. Скорее всего вследствие разжижения масла, падает его производительность. Часто чтобы обеспечить давление не устраняют саму причину, при стуке гидриков на горячую автолюбители заливают при замене более густое масло. Но не следует с этим перебарщивать, поскольку слишком густое масло трудно прокачивается по системе. Из-за чего может возникать масляное голодание!

Причем спешить с приговором самого насоса не стоит. Неисправности масляного насоса могут быть вызваны разными причинами — изношенностью деталей, неисправностью редукционного клапана, износом рабочих поверхностей деталей, а также его работа может ухудшиться при элементарном засоре сетки маслоприемника. Увидеть нет ли грязи на сетке можно сняв поддон. Но, и с такой работой, спешить не стоит. Она может загрязнится лишь если общее состояние масла плохое или была сделана неудачная очистка масляной системы.

Проверьте состояние масла. Даже если вы меняете его по регламенту, оно могло прийти в негодность раньше положенного срока (при сложных условиях эксплуатации машины либо попалась подделка). При обнаружении налета и шлака, часто непонятно, что делать если стучат гидрокомпенсаторы на горячую. Желательно сделать промывку масляной системы, ведь, скорее всего, могли забиться масляные каналы. Чтобы проверить в каком состоянии масло достаточно сделать небольшой капельный тест.

Чаще всего, проблема решается элементарно — просто сделайте замену масла и масляного фильтра. Либо же просто пришло время поменять гидрокомпенсаторы.

Как проверить гидрокомпенсаторы

Проверить гидрокомпенсаторы можно одним из трех методов:

При помощи автомобильного стетоскопа. Однако этот метод подходит лишь для опытных автолюбителей, которые умеют «слушать» двигатель. Прикладывая его к разным зонам расположения гидрокомпенсаторов можно сравнить исходящие оттуда звуки.
При помощи контрольных щупов. Для этого нужно специальные контрольные щупы толщиной от 0,1 до 0,5 мм. Соответственно, на горячем двигателе с помощью щупов нужно проверить расстояние между гидрокомпенсатором и кулачком. Если соответствующее расстояние больше 0,5 мм или меньше 0,1 мм — значит проверяемый гидрик не годен и подлежит замене.
Метод вдавливания. Это самый простой и распространенный метод проверки. Однако для его выполнения гидрокомпенсаторы необходимо вынуть с двигателя. После этого нужно деревянным брусом либо отверткой попытаться вдавить центральный шток компенсатора внутрь. Если компенсатор исправен и находится в более-менее нормальном состоянии — просто пальцем его продавить вряд ли удастся. И наоборот, шток неисправного компенсатора легко провалится внутрь.

Последний метод проверки можно также выполнять и не снимая гидрики с двигателя, однако это будет не так удобно делать и результат будет не таким явным. Обычно вышедшие из строя гидрокомпенсаторы меняют на новые, но в редких случаях его можно попытаться восстановить промывкой. Еще вариант — прочистить и выполнить ремонт гидрокомпенсатора. Как показывает практика, ремонт и чистка гидрика помогает нечасто, но попытаться восстановить его все же стоит. Когда же решитесь менять, то лучше заменить весь комплект, иначе ситуация повторится вскоре, но уже с другими гидриками.

Если ездить со стучащими гидрокомпенсаторами от полугода и дольше, то, когда вы снимите крышку клапанов, велика вероятность, что на самой «постели» распределительного вала, снизу, будут заусенцы от рокеров (коромысел). Следовательно, можно ли ездить со стуком гидрокомпенсаторов решайте сами.

Заключение

Первое, что нужно сделать при появлении стука гидрокомпенсаторов — проверить уровень и состояние моторного масла. Заодно и проверить масляный фильтр. Зачастую от стука спасает замена масла в паре с фильтром, причем желательно с использованием промывочного масла. Если замена масла не помогла можно, то скорее всего дело либо в масляном насосе, либо же в самих компенсаторах.

Должны ли гидрокомпенсаторы стучать на холодную. Почему стучат гидрокомпенсаторы на холодном или горячем двигателе

К чему приводят неисправные гидрокомпенсаторы? Как раз для сокращения срока службы, а еще они имеют медленное и разрушающее действие на головку блока цилиндров. Не будем заранее огорчать вас информацией о стоимости ремонта этих агрегатов.

Видео как проверить гидрокомпенсаторы:

Касаемо самого ремонта гидрокомпенсаторов. Пробовать или обращаться к квалифицированным специалистам решать вам. В принципе, можно провести диагностику мастера и установить причину неисправности. А если, например, вам нужно промыть только компенсаторы, то это можно сделать своими руками. В том случае, если требуется более сложный ремонт, советуем воспользоваться услугами профессионалов. Потому что неграмотное вмешательство может обернуться для вас большими затратами на ремонт в будущем. Зачастую гораздо проще и выгоднее сразу обратиться в хороший сервис, где всю работу сделают знающие люди.

P.S. Дайте нам знать в комментариях, сталкивались ли вы когда-нибудь со стуком гидравлических компенсаторов? И если да, то в чем была причина и как вам удалось ее устранить.

Водители каждый день рожают своих железных коней. Если владельцы относятся к машине бережно и трепетно, то обязательно прислушиваются, ровно ли работает двигатель и не появляются ли новые звуки при запуске. Заправился, например, на другой заправке, и двигатель уже начинает работать совсем по-другому. Или столбик термометра резко упал за ночь. На тебе! Даже человеческий организм реагирует на перепады температур, что уж говорить о моторах наших тачек? Двигатель всегда должен работать одинаково. Но иногда все же. Так, можно обнаружить, например, что в машине стучат гидрокомпенсаторы. Чем грозит этот стук?

Что такое гидравлические подъемники?

«Гидравлика», гидравлические толкатели или гидравлические толкатели. Это все разные названия гидрокомпенсаторов. С вопросом о причинах стука этой части механизма автолюбители часто обращаются к специалистам. Иногда они пытаются найти ответ в Интернете. Обычно интересуются причинами стука и к чему приводит его появление? Гидравлические подъемники являются частью конструкции двигателя. Они предназначены для автоматической регулировки тепловых зазоров клапанов электродвигателей. Принцип работы гидрокомпенсаторов в автоматическом увеличении хода на расстояние, равное зазору в ГРМ (газораспределительном механизме). Это достигается за счет работы пружины и подачи масла. Гидрокомпенсатор состоит из плунжерной пары, плунжерной пружины, корпуса и обратного клапана.

Стук гидроподъемника

Стук гидроподъемника является частой жалобой. Говорят, сел, завел, и тут такой неприятный сюрприз! Попробуем разобраться, почему это происходит. Если автолюбитель услышит стук гидрокомпенсаторов на холодном двигателе, это может его не на шутку напугать, особенно если мотору уже много лет. Думает, что мой динозавр развалится не сегодня и не завтра. Но не стоит закапывать тачку раньше времени. Это может быть связано со следующим:

Как исправить?

Что делать, если гидрокомпенсаторы вдруг застучали? В первую очередь автолюбителю необходимо распознать причину. В случае, если виновато масло, лучше заменить его. Полусинтетику стоит выбирать. Изначально можно попробовать промыть двигатель специальной жидкостью. Их разнообразие велико. Промывочные жидкости производятся на основе минерального масла. В него добавляют щелочные присадки, которые призваны очищать стенки двигателя от ненужной грязи. Сейчас на рынке их две: так называемые пятнадцатиминутки и жидкости длительного воздействия. Промывку обычно проводят перед заменой масла. Если эта процедура не устраняет стук, нужно задуматься. При неисправности впуска требуется замена масла на масло с меньшей вязкостью, промывка двигателя и замена гидрокомпенсаторов. Лучше если делать, то менять сразу все, а не одно. Даже если только он вышел из строя. Если масляный фильтр забит, его также можно заменить. Таким образом можно убрать стук.

Иногда причина в самих гидрокомпенсаторах

Почему стучит на горячую?

С причинами стука гидрокомпенсаторов на холодных двигателях мы уже разобрались, а вот почему он стучит на горячем? Если автомобиль уже прогрелся до рабочей температуры, но звук не пропадает, это может свидетельствовать о серьезных проблемах. Причиной может быть:

износ и увеличение посадочного места под гидрокомпенсатор. При нагреве пространство еще больше увеличивается, что сопровождается стуком;
гидравлика и механика гидрокомпенсатора. Причиной стука может быть неисправность самого «гидрокостюма»;
перегрев двигателя. Перегрев двигателя вообще штука опасная, поэтому, если у вас отечественный автомобиль, следует внимательно следить за температурой. Если вы стоите в пробке, вентилятор не работает, а температура повышается, лучше включить печку на полную мощность. Даже если это происходит в жаркую погоду. Включенная плита поможет и избежать закипания. Некоторые умельцы выносят в салон кнопку включения вентилятора, что позволяет заранее включить охлаждение. В иномарках за перегрев отвечают специальные системы, которые сигнализируют о превышении рабочей температуры или не допускают перегрева.

Гидравлические подъемники также подвержены износу

С чего начать?

Самое правильное решение при стуке гидрокомпенсатора — диагностика автомобиля. Если стук повторяется несколько раз, лучше ехать на СТО. Если владелец не силен в устройстве автомобиля, нужно доверить ласточку профессионалам. Они не только помогут вам разобраться в проблеме, но и подскажут, как ее исправить. Задача первостепенная, при выполнении которой необходимо определить, какой гидрокомпенсатор стучит. Для этого обычно используют акустическую диагностику. Также нужно разобрать и промыть гидрокомпенсатор. Возможно, эта процедура поможет избавиться от неприятного стука. Самостоятельно снять гидрокомпенсатор непросто, и не стоит пытаться, если автовладелец не уверен в своих силах. Эту непростую задачу лучше доверить специалисту. Если промывка гидрокомпенсаторов не принесла никаких результатов, следует обратиться к хорошему мотористу. Возможно, специалист с многолетним стажем поможет вам разобраться, в чем проблема, и сможет ее устранить. Стоимость ремонта будет зависеть от объема и сложности работ.

Главное не пускать все на самотек.

Что может случиться?

Последствия стука гидрокомпенсаторов могут быть разнообразными. Так к чему же приводит столь неприятный симптом? Если стук гидрокомпенсаторов свидетельствует о неисправности, может произойти быстрый износ деталей газораспределительного механизма. Поэтому работа мотора тоже может ухудшиться. Изношенные детали могут начать крошиться и забивать внутренности маслом. Все это может привести к зажатию клапанов. Следствием этого может быть снижение мощности и увеличение нагрузки на распределительный вал и другие части механизма.

Подвести итоги

Итак, если в вашем автомобиле начали стучать гидрокомпенсаторы, и это происходит неоднократно, не стоит терять время. С этой проблемой лучше всего обратиться к специалисту. Он поможет « » и сориентирует вас по стоимости ремонта, если это необходимо.

Сегодня мы поговорим об автомобильной детали, которую вы могли слышать при работающем двигателе, а могли и не видеть. Далее мы сосредоточимся на гидравлическом компенсаторе. Мы постараемся рассказать вам все самым популярным образом, раскрыть все важные моменты, чтобы в автосервисе вы не впадали в ступор при упоминании этого слова. Иногда попадаются недобросовестные механики, которые могут «обмануть» вас на определенную сумму, предложив ремонт, который совершенно не нужен вашему автомобилю.

Что такое автомобильный гидравлический компенсатор?

Для того, чтобы разобраться в поставленном вопросе, залезем глубже в дебри двигателя внутреннего сгорания. Придется немного погрузиться в дебри двигателя. В верхней части двигателя находится головка блока цилиндров, а внутри нее вращается распределительный вал, которого может не быть в единственном экземпляре. Внешне распределительный вал представляет собой обычную ось с расположенными на ней кулачками. Кулачок давит на клапан, открывая его, но длина клапана непостоянна, потому что охлаждаемый клапан короче, а нагретый длиннее. Чтобы клапан закрывался одновременно с ходом, необходимо придумать некий слой, который будет лежать между стержнем клапана и кулачком распредвала.

Раньше использовали корректирующие монеты. На шток клапана помещался специальный калиброванный блин, облегчавший закрытие клапана в нужный момент, при нагретом моторе. Но если клапан изношен или неправильно подобрана заплата, то закрытый клапан не будет плотно прилегать к регулировочной шайбе, в результате чего клапан ударится о свое седло. Это явление на сленге водителей называется «клапанный стук». Но на самом деле это может быть не только такая причина, ведь может биться клапан о головку или кулачок распредвала об шайбу. По мере износа клапанов обычно требуется процедура регулировки клапанов, заключающаяся в замене шайб на более толстые. Эта операция довольно трудоемкая, а в некоторых случаях ее, возможно, придется выполнять достаточно часто. Вдобавок ко всему скажем, что регулировка клапанов шайбами – процедура не особо совершенная. Кроме того, можно сказать, что регулировка клапанов с шайбами довольно несовершенна, потому что холодный клапан намного короче горячего, и поэтому отрегулировать их одинаково для обоих режимов двигателя просто невозможно. Для этого были изобретены гидравлические компенсаторы.

Принцип работы гидрокомпенсатора достаточно прост, он аналогичен обычному ручному насосу. Помните, если вы заблокируете выпускное отверстие помпы, ручку можно будет поднять, но опустить не получится, даже если вы надавите на нее всем своим весом. По аналогичному принципу работает автомобильный гидроподъемник. При расслаблении оно подается в него, заполняя его полость, но гидрокомпенсатор дозированно выпускает масло. Спустя всего несколько часов он немного опустится. Впрочем, как и ручной насос. Поэтому гидрокомпенсатор – это механизм, который быстро наполняется маслом, но очень и очень медленно от него избавляется. Благодаря использованию гидрокомпенсаторов вы забудете о регулировке клапанов на протяжении всего срока эксплуатации двигателя.

Причины стука гидрокомпенсаторов

Это явление может возникнуть в результате влияния следующих пяти причин:

1. Низкий, что сказывается на том, что гидрокомпенсатор заполнен маслом не на сто процентов.

2. Низкий уровень масла в двигателе, в результате чего головка двигателя испытывает масляное голодание, а на компенсаторы подается меньше масла, чем необходимо.

3. Высокий износ гидрокомпенсатора, приведший к его разгерметизации.

4. Закоксовывание гидрокомпенсатора, что приводит к разгерметизации детали и ее просто сдавливает.

5. Закоксовывание гидрокомпенсатора, приводящее к его заклиниванию в определенном положении.

Возникновение стука в гидрокомпенсаторах также является причиной их легкого продавливания или потери способности отжима. Но часто гидрокомпенсаторы стучат из-за того, что масло, которое их заливает, некачественное или оно скопилось до недостаточного уровня. Но не торопитесь с выводами при разборке двигателя и поиске причины, просто сначала поменяйте масло на то, что рекомендует производитель. Но есть вопрос, который мучает многих водителей: «Можно ли ездить со стучащими гидрокомпенсаторами?» Ответ предельно прост: ездить, конечно, можно, но долго ли двигатель будет терпеть такое издевательское отношение?

Как определить какой гидрокомпенсатор стучит?

Для проверки состояния гидрокомпенсатора нужно надавить на него выколоткой из мягкого металла или отверткой, только кулачок распредвала должен «смотреть» в сторону, противоположную толкателю. В нормальном состоянии гидрокомпенсатор нажимается со значительным усилием; в противном случае его необходимо немедленно заменить.

Установите кулачки распределительных валов выступами вверх один за другим и проверьте зазор между кулачками и толкателями. Сравните скорость движения испытуемого гидротолкателя с другими, толкая его вниз, например, деревянным клином. При обнаружении зазора или повышенной скорости движения испытуемого гидрокомпенсатора разберите его, очистите загрязненные детали или замените гидрокомпенсатор.

Как избавиться от стука гидрокомпенсаторов?

1. Если причиной стука гидрокомпенсатора является низкое давление или масляное голодание головки, необходимо немедленно долить масло до номинального уровня. Если стук сохраняется через 10 минут, проверьте давление масла.

2. Если гидрокомпенсатор полностью изношен, то его непременно нужно заменить. Количество гидрокомпенсаторов в двигателе равно количеству клапанов. Другое название компенсатора — толкатель гидравлического клапана (SCV).

3. Если гидравлический компенсатор затвердел, его очистка может помочь.

Некоторые GTK имеют разборную конструкцию. Если его разобрать и тщательно очистить от отложений, мешающих нормально функционировать. Вы выполняете эту операцию исключительно на свой страх и риск и нет никакой гарантии, что очищенный гидрокомпенсатор будет функционировать. В автосервисе за такую работу вряд ли кто возьмется. Но есть большая вероятность, что гидрокомпенсатор прослужит еще полгода до замены.

Для того, чтобы почистить гидрокомпенсатор, вам понадобится грубая хлопчатобумажная ткань, плоскогубцы, газовый ключ и сильный растворитель и, конечно же, весь инструмент для снятия головки распредвала. При снятии головки, скорее всего, придется снимать ремень ГРМ, который, кстати, потом придется монтировать обратно по меткам. Также будьте предельно осторожны при затяжке постелей распредвалов. В этом случае лучше использовать динамометрический ключ, прилагая строго правильные усилия. Клапанную крышку тоже затягивать динамометрическим ключом или совершенно равными усилиями, что будет практически нереально. В противном случае прокладка потечет.

Разберите гидрокомпенсаторы, когда они у вас в руках. Как правило, они собраны на разъемных стопорных кольцах, поэтому необходимо вытащить цилиндр из корпуса. Разбирать гидрокомпенсатор лучше над газетой или тряпкой. Внутри гидрокомпенсатора находится небольшой шарик, пружина и другие мелкие детали.

Каждая часть гидравлического компенсатора должна быть сложена в отдельный контейнер. Также нельзя смешивать детали из разных компенсаторов. И помните, где какой гидрокомпенсатор располагался — у них другой образец. Детали разобранного гидрокомпенсатора опускают в растворитель и замачивают, а затем зачищают грубой тряпкой до чистоты. Деталь лучше собирать насухо, если не получается, то немного смазать. После того, как гидрокомпенсатор собран, с помощью шприца заполните его маслом через специальное отверстие сбоку компенсатора. Когда все компенсаторы очищены и собраны, установите их на место.

Далее соберите головку и распределительный вал. После установки не запускайте двигатель сразу, т. к. гидрокомпенсатор нуждается в усадке. Если же сразу после установки полного компенсатора запустить двигатель, клапан встретится с поршнем, что повредит сам клапан. В случае повреждения наружной части гидрокомпенсатора и образования на нем задиров с последующей его установкой на автомобиль, это приведет к тому, что будет повреждена головка двигателя. После этого отремонтировать его уже будет нельзя, только заменить.

Еще раз повторим, что чистка гидрокомпенсаторов должна производиться обдуманно и осторожно, особенно на свой страх и риск. Никто не даст вам гарантии, что очистив компенсатор, вы продлите ему жизнь и не навредите двигателю автомобиля. Также повторимся, что чистка не продлевает срок службы гидрокомпенсатора на такой длительный срок. Гидравлические компенсаторы могут работать очень долго в условиях использования хорошего масла, поэтому после первой замены второй они, скорее всего, не потребуют.

По законам физики металл расширяется при нагревании и сжимается при охлаждении. При сборке газораспределительного механизма (ГРМ) двигателя внутреннего сгорания это свойство учитывается, и детали собираются с зазорами. Размер тепловых зазоров устанавливается производителем и вносится в паспорт автомобиля.

По мере износа деталей зазоры требуют регулировки и периодической проверки. Отклонение технологических зазоров от установленной нормы влияет на работу двигателя:

При уменьшении или исчезновении зазора нарушается герметичность (клапан не закрывается полностью), что снижает компрессию в цилиндре двигателя и приводит к падению мощности.
Если значение теплового зазора больше допустимого, то происходит ускоренное разрушение деталей впускного и выпускного клапанов ГРМ. Характерный стук клапанов при запуске автомобиля и на прогретом двигателе свидетельствует о повышенном зазоре.

Допустимые значения технологических зазоров зависят от марки автомобиля, типа двигателя, конструктивных особенностей и находятся в пределах 0,15-0,40 мм. Регулировка проводится каждые 10-15 тысяч километров и связана с разборкой ГБЦ. Зазоры выставляются вручную с помощью специальных щупов. В случае использования специальных устройств — гидрокомпенсаторов нет необходимости разбирать двигатель, т.к. зазоры регулируются автоматически.

Что такое гидрокомпенсатор

1. Устройство. В цилиндрический корпус компенсатора вставлен поршень (плунжер), упирающийся в жесткую так называемую возвратную пружину, а в самом поршне установлен перепускной шаровой кран с нажимной пружиной. Стопорная шайба удерживает подвижный плунжер вместе с наполнителем в корпусе компенсатора.

Гидравлические компенсаторы отличаются друг от друга в зависимости от места установки в газораспределительном механизме:

Если компенсаторы установлены в специальные пазы в головке блока цилиндров, то корпус гидротолкателя выполнен подвижным относительно седла.
При установке гидравлического компенсатора в седла коромысел корпус неподвижен, а плунжер имеет свободу перемещения.

2. Принцип работы. Гидравлический компенсатор увеличивается или уменьшается в размерах за счет потока масла и синхронной работы пружин и клапана. Конструктивно компенсатор связан с распределительным валом, впускным и выпускным клапанами ГРМ и поддерживает заданные тепловые зазоры, необходимые для корректной работы двигателя. При этом он учитывает собственные температурные изменения.

Почему стучит гидрокомпенсатор?

Неисправный компенсатор издает короткие, резкие и частые звуки, похожие на металлический треск. Поскольку рабочей средой гидрокомпенсатора является моторное масло, его качество влияет на долговечность устройства.

1. Причины стука компенсаторов, связанные с моторным маслом:

Применение так называемых грязных масел, в которых недостаточно моющих и грязеудерживающих присадок, а показатель кислотности выше щелочного. Температура нагрева деталей ГРМ достигает 800⁰С. Некачественное масло приводит к образованию нагара, что нарушает работу подвижных частей компенсационного устройства.
Уровень масла в двигателе ниже (выше) нормы. Если масла больше нормы, то в результате вспенивания масла в картере в него попадает воздух. Если уровень низкий, масляный насос задерживает воздух при подаче масла в гидрокомпенсатор. Стук слышен только на высоких оборотах двигателя, а на холостых и низких он отсутствует.
Неисправен масляный насос. Масло в гидрокомпенсатор подается медленно или вообще не подается.
Несвоевременная замена масла и масляного фильтра двигателя. Грязь в масле приводит к забиванию зазоров между корпусом и плунжером, «залипанию» шарика в седле клапана и, как следствие, к потере подвижности плунжера.
Засорение масляных каналов в головке блока цилиндров.

В другой нашей статье мы расскажем о том, как несколькими простыми способами.

2. Механические причины стука:

Неисправность обратного клапана. Гидрокомпенсатор стучит на холодную, сразу после запуска двигателя, но при увеличении числа оборотов звук пропадает. То же самое происходит и на прогретом двигателе, когда стук пропадает при нажатии на педаль акселератора.
Дефекты поверхностей корпуса и плунжера (задиры, вмятины, вмятины). Характерный стук слышен вне зависимости от скорости вращения вала ГРМ.
Износ плунжерной пары . В этом случае появляется стук при прогретом двигателе. При повторном запуске остывшего двигателя стука нет.

К чему приводит работа двигателя с неисправными гидрокомпенсаторами?

Стук компенсаторов сигнализирует о несоблюдении тепловых зазоров в системе ГРМ, хотя опасности для двигателя на первых порах нет. Другое дело, если вы не предпринимаете никаких действий и продолжаете эксплуатировать автомобиль длительное время. В этом случае неизбежна поломка газораспределительного механизма. От ударных нагрузок, возникающих при запуске двигателя, в первую очередь страдают кулачки распределительных валов и связанные с ними детали ГРМ.

Кроме того, двигатель работает неровно, снижается мощность и увеличивается расход топлива.

Как устранить стук гидрокомпенсаторов

При износе и механических повреждениях гидрокомпенсатора его заменяют новым. В остальных случаях все части компенсатора разбираются и моются. Седло обратного клапана очищают деревянной шпилькой от налипшей грязи и нагара. Если неисправность гидрокомпенсатора связана с некачественной работой системы смазки двигателя, то выполняются следующие действия:

Замена масла и масляного фильтра. При выборе масла предпочтение отдается высококачественным синтетическим и полусинтетическим маслам с низкой вязкостью и моющими присадками.
Проверка работы масляного насоса. При обнаружении неисправности их ремонтируют или заменяют.
Очистка масляных каналов головки блока цилиндров. Каналы промываются бензином с помощью компрессора.

Видеоинструкция по устранению стука гидрокомпенсаторов

Посмотрите, как можно вылечить старые гидрокомпенсаторы

Исход

Применение гидрокомпенсаторов снижает расход топлива и увеличивает срок службы ГРМ. Двигатель работает тихо и развивает максимальную мощность. Производитель гарантирует надежную работу гидрокомпенсаторов на протяжении 30 тысяч километров пробега, после чего рекомендуется их замена. На самом деле компенсаторы могут выйти из строя раньше или прослужить дольше, в зависимости от масла, используемого в двигателе. Повышенные требования к качеству масла являются основным и единственным недостатком гидравлических компенсаторов.

Современный двигатель работает достаточно тихо, и практически сразу слышны посторонние шумы. По звукам можно диагностировать самые разные неисправности — от крайне опасных до простых, с которыми еще можно ездить. Часто бывает, что в двигателе стучат гидрокомпенсаторы. Чтобы понять причины проблемы, нужно изучить их структуру.

Механизм газораспределения

Топливная смесь поступает в цилиндры через специальные отверстия в головке блока цилиндров. Они открываются и закрываются тарельчатыми клапанами, которые приводятся в движение толкателями.

Последние, в свою очередь, приводятся в движение кулачками (выступами) распределительного вала, который вращается с определенной скоростью. Кулачки расположены в последовательности цилиндров. Толкатели нагреваются во время работы. Это связано с тем, что кулачки действуют на них со значительной силой, а с тыльной стороны они подпираются возвратной пружиной. Нагрев вызывает тепловое расширение. В результате кулачки сильнее давят на толкатели, и зазор между ними полностью исчезает.

Что такое гидрокомпенсатор

Эти устройства автоматически регулируют тепловой зазор, позволяя работать газораспределительному механизму без ударных нагрузок. Такие элементы появились на многоклапанных моторах, так как регулярно проверять и исправлять тепловые зазоры довольно утомительно. Внешне эти устройства напоминают металлические цилиндры, состоящие из подпружиненной плунжерной пары. Масло в него подается под давлением. Но из-за того, что эти детали работают под постоянной нагрузкой, в результате различных факторов гидрокомпенсаторы стучат при запуске на холодную.

Основные производители

Конечно, оригинальные детали и расходники, те, что устанавливались на заводе, качественнее и надежнее. Поэтому надо стремиться сохранить их работоспособность. Тем не менее, иногда аналоги превосходят оригинал.

Гидравлические подъемники производятся самыми разными компаниями. Но больше всего в этом преуспели немцы. Гидрокомпенсаторы фирм INA, SWAG, FEBI хорошо зарекомендовали себя в надежной и длительной эксплуатации самых разных двигателей. Также эти детали производят фирмы AE и AJUSA – они тоже европейские, но, по отзывам, имеют низкое качество изготовления. Элементы могут начать стучать через несколько тысяч километров. Основная проблема для всех таких деталей – опасность брака или некачественного сырья. В результате быстро вырабатываются трущиеся поверхности – гидрокомпенсатор стучит и на холодную, и на горячую. Ездить с такой неисправностью крайне не рекомендуется.

Причины стука

Как уже было сказано, гидрокомпенсаторы уменьшают тепловые зазоры и автоматически регулируют их во время работы двигателя.

Основных причин стука три:

Механический износ гидрокомпенсаторов или их брак при производстве.
Неисправности в системе смазки двигателя.
Особенности моторного масла.

Все три причины можно разобрать подробнее и узнать, почему стучат гидрокомпенсаторы (в том числе и на холодном двигателе).

В процессе эксплуатации на рабочей поверхности этих элементов появляются различные дефекты и естественные выработки. Кроме того, сами детали и клапан подачи масла могут заклинить из-за недостаточной смазки.

Еще одна причина стука гидрокомпенсаторов – загрязнение системы смазки. Естественно, что смолистые отложения никак не могут способствовать хорошей обработке трущихся деталей. Грязь и отложения не только мешают правильной работе машины, но и значительно ускоряют износ.

Еще одна причина стука — проблемы с масляным фильтром, которым может быть некачественный перепускной клапан. Из-за этого смазка плохо очищается. Масло, подобранное не по сезону и с неподходящими характеристиками, также может стать причиной стука гидрокомпенсатора как на холодном, так и на горячем двигателе. Масса может быть слишком вязкой, а на горячем двигателе, наоборот, жидкой, и не обеспечивать полноты смазывающих свойств.

Серьезной причиной того, что гидрокомпенсатор стучит на холодную, могут быть последствия перегрева двигателя. Также это попадание антифриза или топлива в систему смазки двигателя, избыток картерных газов из-за неисправной или забитой вентиляции. Таким образом, посторонние включения попадают в моторное масло. В результате его физические свойства меняются, гидрокомпенсаторы начинают постукивать. Этот звук может появляться в разные периоды работы двигателя — в начале работы, на прогретом или холодном двигателе, под нагрузкой или без нее. Чаще всего гидрокомпенсатор стучит на холодную, причем происходит это сразу после замены масла в двигателе. Здесь необходимо остановиться на факторах, вызывающих данную неисправность.

Что делать, если гидрокомпенсаторы стучат на холодную

Причина звука может быть простой — не полностью прогретое масло просто не успело дойти до плунжерной пары. Металлические детали стучат друг о друга при отсутствии смазки. Со временем жидкость разойдется по всем элементам и звон пропадет. Часто бывает, что гидрокомпенсаторы стучат на холодную на Приоре. Причины могут быть теми же, так как конструкция ГРМ типична для таких моторов. Подобные проблемы вызывает неисправность или износ самого гидрокомпенсатора, засорение системы смазки, некачественное масло или его несоответствие сезону и типу, рекомендуемому для данного двигателя.

Также можно перечислить список причин, помогающих ответить на вопрос, почему стучат гидрокомпенсаторы на холодную:

Неисправность самого гидрокомпенсатора, его выработка. Следует отметить, что в этом случае он будет стучать даже при горячем двигателе. Поэтому эту версию можно рассматривать только после проверки всех остальных. Здесь единственный вариант – полная замена.
Моторное масло слишком густое из-за неподходящего сезона и типа применения. Выход один — менять смазку.
Течь масла из самого агрегата при неработающем двигателе, в результате чего в гидрокомпенсатор попадает воздух. Это мешает нормальной работе механизма. Это связано с негерметичностью клапана гидрокомпенсатора, который следует заменить, а сам узел промыть и прокачать.
Забит масляный патрубок в корпусе гидрокомпенсатора. При работающем двигателе жидкость нагревается и просачивается внутрь, а отложения и грязь могут этому помешать.

Как определить неисправный элемент

Определить неисправный гидрокомпенсатор достаточно просто.

Сняв крышку клапана, сильно нажмите вниз. Исправный элемент выдержит нагрузку, а изношенный выйдет из строя даже при незначительном нажатии. Точно так же он будет проваливаться и не компенсировать зазор при работающем двигателе. Посторонние звуки здесь неизбежны.

Почему новые гидрокомпенсаторы стучат на холодном?

Новые механизмы необходимо обработать. Поэтому легкий стук в начале работы считается нормой. Но если звук сохраняется после долгой работы, то дело не в них. Конечно, не исключена возможность производственного брака, на что при покупке желательно оформить гарантию.

Тем не менее, стук новых гидрокомпенсаторов может быть связан с их неправильной установкой. В результате они неправильно заполнены маслом.

Последствия неисправности гидрокомпенсатора

Естественно, многих интересует вопрос, можно ли эксплуатировать мотор с стучащими компенсаторами зазоров клапанов. Можно, но нежелательно, так как автомобиль не будет соответствовать заявленным параметрам, а именно:

Снизится мощность двигателя и увеличится расход топлива.
Снизится эластичность и приемистость двигателя (будет хуже набирать обороты).
Повышенная вибрация и шум, а также снижение общего ресурса газораспределительного механизма.

Поэтому стук гидрокомпенсаторов приравнивается к неисправности двигателя и требует скорейшего ремонта или устранения причины проблемы.

Профилактические мероприятия

Для обеспечения бесперебойной и долговременной работы гидрокомпенсаторов необходимо соблюдать достаточно простые правила эксплуатации.

Мы перечислим их ниже:

Во-первых, своевременно меняйте моторное масло. Причем ориентируйтесь на рекомендации производителя и сезонные особенности: зимой заливайте больше жидкости, летом – гуще, чтобы характеристики смазки были одинаковыми при рабочей температуре двигателя.
Во-вторых, при появлении стука необходимо как можно быстрее выявить его причину, чтобы данная неисправность не привела к возникновению других. Ведь компенсаторы детонации являются признаком неисправности не только последних, но и многих других связанных с ними систем и агрегатов автомобильного двигателя.

Итак, мы выяснили, почему стучит гидрокомпенсатор на холодную, что с этим делать и как решить проблему.

Что делать, если гидрокомпенсаторы шумят? Как избавиться от стука гидрокомпенсаторов своими руками Почему стучит гидравлика.

Сегодня мы поговорим о причинах стука гидрокомпенсатора и способах решения этой проблемы.

Газораспределительный механизм силовой установки автомобиля является очень важной его частью, так как обеспечивает своевременную подачу воздуха или горючей смеси в цилиндры и удаление из них выхлопных газов.

На современных автомобилях чаще всего применяется механизм с верхним расположением распределительного вала, что позволило снизить металлоемкость конструкции и, как следствие, повысить надежность.

Так как при нагревании металл расширяется, а клапаны постоянно находятся в зоне высоких температур, для предотвращения его сжатия, в результате чего он неплотно входит в седло, между стержнем клапана предусмотрен тепловой зазор и распределительный вал.

При этом тепловой зазор имеет определенное значение, чтобы обеспечить максимально возможное открытие клапана, исключая его предварительную нагрузку.

Ранее для двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем размещения прокладок определенной толщины между штоком клапана и кулачком распределительного вала.

Недостатком использования этих шайб была необходимость периодически проверять зазор и регулировать его подбором шайб.

Сейчас для обеспечения теплового зазора все чаще применяют гидрокомпенсаторы, в народе — гидравлику, применение которой устранило необходимость регулировки зазора, а все потому, что зазор регулируется давлением масла.

Гидрокомпенсаторы расположены, как и прокладки, между стержнем клапана и поворотным кулаком.

Внешне гидравлика похожа на небольшой поршень, поэтому в головке есть посадочные места для них.

Конструкция и принцип работы

Сама же конструкция гидрокомпенсатора проста. Он состоит из цилиндрического поршня, дно которого воспринимает усилие от кулачка распределительного вала.

Внутри этого поршня в своем гнезде установлен плунжер, посредством которого через поршень передается усилие от кулачка на шток клапана (см. фото выше).

В своем гнезде плунжер свободно перемещается, обеспечивая тепловой зазор.

Гидравлика работает так: при работающем двигателе кулачок наезжает на дно поршня гидрокомпенсатора и смещает его вниз. Двигаясь, поршень через плунжер давит на клапан, и он открывается.

Зазор регулируется маслом.

Масляный насос подает масло в головку под давлением. В гидравлике он поступает в подплунжерное пространство, и вытесняет плунжер внутрь седла.

Чем выше давление масла, тем больше оно будет давить на плунжер и тем больше он выйдет из седла.

При снижении давления плунжер снова входит в седло. Таким образом, тепловой зазор между плунжером и штоком клапана регулируется независимо и зависит от давления в системе смазки.

Для предотвращения вытекания масла из гидросистемы после остановки двигателя в каналах подачи масла в головке блока установлены шаровые краны.

Имея такое преимущество, как отсутствие необходимости регулировки, гидрокомпенсатор имеет и один существенный недостаток – высокую чувствительность к моторному маслу.

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может только уменьшаться по толщине из-за постоянного трения, вполне может выйти из строя.

Проблемы с работой гидравлики проявляются в виде отчетливо слышимого стука при работе силовой установки. Причем стук может быть на одних режимах работы мотора, а на других пропадает.

Также стук гидрокомпенсаторов может возникать при холодном двигателе и исчезать после достижения оптимальной температуры или наоборот.

Чаще всего причиной стука в гидросистеме является моторное масло, хотя есть и немало других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает, это не является причиной их выхода из строя.

Просто после очередной остановки силового агрегата часть клапанов остается зажатой из-за расположения распредвала, так же остаются открытыми каналы подачи масла и через них стекает масло из гидросистемы.

При запуске быстро восполняется количество масла в каналах.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева двигателя, это свидетельствует о неисправности.

Гидрокомпенсатор стучит на холодную.

Стук в холодном состоянии может указывать на:

Механический износ плунжера и его седла. При этом масло не удерживает своего давления и постоянно вытекает из подплунжерного пространства;
Заедание плунжера в седле из-за загрязнения;
Залипание в открытом положении шарового крана из-за его загрязнения;
Засорен канал подачи масла. При прогреве засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
Использование масел высокой вязкости в автомобилях. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
Исчерпанный ресурс масла, а также его значительное засорение продуктами трения;
Значительное засорение масляного фильтра, в результате чего падает его пропускная способность, а холодное масло не подается в полном объеме в ГБЦ.

Причины стука в гидросистеме на холодном двигателе очень похожи на причины их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть связано с механическим износом, заклиниванием плунжера или клапана.

Касательно масла, стоит отметить, что стук на горячую может быть из-за высокотекучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука, как холодного, так и горячего, может быть износ масляного насоса с последующим падением его производительности.

Последствия стука

Интересно, что поломка гидрокомпенсаторов не приводит к каким-либо повреждениям других механизмов силовой установки.

При стуке гидрокомпенсаторов только нарушается тепловой зазор, что приводит только к снижению мощности и приемистости силовой установки и увеличению расхода топлива.

А вот появившийся стук может сигнализировать о неисправности в системе смазки, поэтому важно выяснить, почему стучали, и устранить проблему.

Что касается применения на автомобилях систем газораспределения SOHC и DOHC, то разница только в количестве установленных гидрокомпенсаторов.

Так, на современных автомобилях, в том числе и отечественных, например, ВАЗ 2112 и Лада Приора, уже применяется система газораспределения DOHC, с 4 клапанами на цилиндр, а значит и с 4 гидравликой, их общее количество 16.

Причины появления стука у всех автомобилей, в том числе и упомянутых, одинаковы.

Наличие такого количества гидравлики влияет только на более сложную идентификацию сбитого гидрокомпенсатора, если всего один или несколько стуков из общего числа.

Выявление неисправных гидрокомпенсаторов

Выявить стучащий гидрокомпенсатор в принципе несложно. Достаточно снять клапанную крышку с автомобиля, чтобы получить к ним частичный доступ, которого будет достаточно для проверки.

Для проверки гидравлики достаточно использовать не толстый деревянный брусок.

Проверка осуществляется нажатием на нижнюю часть гидравлики. При создании усилия он начнет опускаться на свое место. Важно при проверке, чтобы кулачок распредвала не задевал днище гидравлики.

Заклинивший гидрокомпенсатор просто не будет утоплен в седло созданным усилием, человеческого воздействия будет недостаточно для преодоления усилий клапанной пружины.

Если в нем нет масла по любой из вышеперечисленных причин, погружение гидравлики в посадочное место будет осуществляться с гораздо меньшими усилиями, чем при нормальной работе.

Этот метод можно использовать для расчета сломанных гидрокомпенсаторов.

Устранение стука

Но при появлении стука не обязательно сразу проверять наличие вышедшей из строя гидравлики. Часто причиной стука является масло, поэтому можно предварительно заменить масло вместе с фильтром.

После слива масла и заливки нового первый запуск будет сопровождаться их стуком, так как масла в них нет и все каналы пустые.

Через определенное время стук должен прекратиться. Важно лишь подобрать масло, рекомендованное к применению производителем автомобиля. Также перед заливкой нового масла желательно промыть систему смазки.

Если замена масла не устранила стук, то уже проверено какая гидравлика стучит. После выявления неисправной гидравлики их необходимо снять с автомобиля, что потребует демонтажа с головки распредвала.

После снятия гидравлики можно попробовать промыть ее бензином или керосином для удаления грязи на плунжерах, если таковая имеется.

После стирки их ставят на место и проверяют, продолжают ли они стучать. Важно следить за тем, чтобы каждый снятый гидрокомпенсатор ставился строго на свое место, их нельзя было перепутать.

В случае, когда промывка не помогла, возможен сильный механический износ. Затем заменяются гидрокомпенсаторы, так как они не ремонтируются.

Комплект для ВАЗ 2112.

Если гидравлика новая и заправлена свежим маслом, но продолжает стучать, возможно забиты каналы подачи масла. Затем придется снять головку блока цилиндров и полностью ее промыть.

Когда промывка ГБЦ не помогла, это свидетельствует о значительном износе масляного насоса, тогда его потребуется заменить. Но такое случается очень редко, обычно замена масла, а также промывка или замена гидрокомпенсаторов устраняют проблему.

Другие неисправности и способы их устранения.

Причину появившегося стука гидрокомпенсаторов лучше всегда искать последовательно, выполняя одну операцию за другой, начиная с самых простых и переходя к более сложным.

Среди всех способов определения поломки или неисправности автомобиля одним из самых доступных является слуховой. Многие автомобилисты давно заметили, что многие неприятности, возникающие при работе того или иного механизма, сопровождаются появлением посторонних звуков. Иногда достаточно прислушаться к работе собственного автомобиля, чтобы суметь понять – какой-то элемент, механизм или узел работает неправильно. Диагностировав неприятность на слух, можно быстро ее устранить. Главное знать, что именно нужно делать. Например, стучит гидрокомпенсатор на холодном двигателе — что делать?

Некоторые автолюбители совершают ошибку, сразу бросаясь на замену того или иного гидрокомпенсатора. К сожалению, это не всегда устраняет стук, а значит и саму проблему. Поэтому следует изначально знать возможные первопричины такого явления.

Стучат в двигателе новые гидрокомпенсаторы — разбираемся в вопросе

Действительно, иногда замена этих элементов на совсем новые изделия не дает желаемого результата. Чаще всего в этом случае есть две причины сохранения неприятного состояния:

Низкое качество используемого масла;
Проблемы с масляным фильтром.

Важно отметить, что даже в совершенно новом автомобиле аналогичная ситуация может возникнуть, если исходное качество очень плохое.

Если посторонние звуки возникают при работе силового агрегата на холодную, и исчезают после его прогрева, то причину следует искать именно в состоянии маслосистемы и в качестве рабочей жидкости. При этом основными причинами могут быть:

Засоренный фильтрующий элемент, препятствующий созданию требуемого давления масла. При повышении температуры выходное отверстие фильтра расширяется и все приходит в норму — шум пропадает;
Загрязнение клапана. Опять же повышение температуры меняет вязкость рабочей жидкости, делая ее более жидкой, что временно устраняет проблему и система начинает работать как надо.

Это также может быть вызвано более высоким или низким уровнем масла. В первом случае происходит вспенивание жидкости, что нарушает работу гидрокомпенсаторов, во втором насос просто начинает качать воздух, что тоже не есть хорошо.

Естественно, главной причиной такого эффекта может быть само насосное оборудование. Если он будет функционировать неправильно, то не создаст в системе требуемый уровень давления.

Ищем причины стука

Самый простой способ начать искать первопричину — это проверить уровень масла в системе. Для этого достаточно воспользоваться специальным щупом:

Если жидкости больше, чем требуется по норме, слить излишки;
Если меньше, долить.

Следующим шагом является осмотр насосного оборудования и системы фильтрации на наличие загрязнений и повреждений.

Последний этап — проверка самих гидрокомпенсаторов.

Первый способ:

Каждое аналогичное изделие надавить специальным пуансоном из мягкого металла;
Если для его выдавливания не требуется значительных усилий, то с этим изделием явные проблемы — рабочий элемент выжимается с достаточно серьезным усилием.

Второй способ:

Установить кулачки распределительных валов выступами вверх;
Осмотрите их на наличие зазоров между ними и толкателями;
Наличие разрыва указывает на неисправность.

Для того чтобы окончательно убедиться в неисправности, необходимо каждый гидрокомпенсатор по очереди утопить деревянным клином и сравнить скорость их движения. Самый быстрый (особенно если есть пробел) явно работает некорректно.

Исправление ситуации

Закончить начатое становится очень просто после выявления всех возможных причин:

Если причина того, что гидрокомпенсаторы стучат на морозе, сами изделия, то их придется банально заменить.
При неправильном количестве масла долейте или, наоборот, слейте лишнее.
Фильтрующий элемент при засорении — меняется.
То же самое сделать, если обнаружено повреждение насосного оборудования.

Если автомобилист не смог выявить явных признаков возникновения подобных шумов при эксплуатации своего автомобиля, то рекомендуется приобрести и использовать более качественное масло. Если это не принесет результата, то выход один – отправить транспортное средство на хороший СТО, где более опытные специалисты смогут подобрать «оптимальное лечение».

К чему приводят неисправные гидрокомпенсаторы? Всего-то для сокращения срока службы, а еще они медленно и пагубно действуют на ГБЦ. Не будем заранее огорчать вас информацией о стоимости ремонта этих узлов.

Видео как проверить гидрокомпенсаторы:

Касаемо ремонта гидрокомпенсаторов. Вам решать, стоит ли пробовать или обращаться к квалифицированным специалистам. В принципе можно провести диагностику у мастера и установить причину неисправности. А если, например, нужно просто промыть компенсаторы, то это можно сделать и своими руками. В том случае, если требуется более сложный ремонт, советуем воспользоваться услугами профессионалов. Потому что неграмотное вмешательство может обернуться для вас в будущем большими затратами на ремонт. Зачастую гораздо проще и выгоднее сразу обратиться в хороший сервис, где всю работу сделают знающие люди.

P.S. Напишите нам в комментариях, сталкивались ли вы когда-нибудь со стуком гидрокомпенсаторов? И если да, то в чем была причина и как вы смогли ее устранить.

Гидрокомпенсаторы зазоров клапанов делают за нас всю грязную работу по регулировке зазора между клапаном и распредвалом (толкателем, коромыслом). Тем не менее, при небрежном отношении к двигателю стук гидрокомпенсаторов действительно может испортить настроение и подкинуть проблем. Можно ли ездить на стучащих толкателях, как избавиться от стука и что делать, чтобы увеличить ресурс, отремонтировать или купить гидрокомпенсаторы, эти тонкости мы рассмотрим прямо сейчас.

Гидрокомпенсаторы гремят. Причины и последствия

Щелчки, лязг, постукивания толкателей – это только первый сигнал о том, что с двигателем что-то не так. Стук гидрокомпенсатора – это как лакмусовая бумажка состояния системы смазки, да и всего двигателя. Визуально мы не можем судить о степени износа масла или чистоте масляных каналов. Приборы на панели тоже ничего не скажут — давление и уровень в порядке, значит, все в порядке. представляет собой тонко настроенное плунжерное устройство, которое будет реагировать на любые негативные изменения в системе смазки.

Стук гидрокомпенсатора может свидетельствовать о других проблемах в двигателе.

Можно ли ездить с неисправными гидрокомпенсаторами

Крайне нежелательно. Мы понимаем, что звук гидравлики свидетельствует о некорректной работе газораспределительного механизма. А это значит, что фазы газораспределения настроены не так, как положено.

Вождение со звуком гидрокомпенсаторов даст вам:

большой расход топлива;
сильная потеря мощности;
возможен перегрев двигателя;
если затянуть с ремонтом, то клапана или днище поршня легко прогорят.

Одним словом, при появлении стука желательно как можно быстрее провести диагностику и ремонт.

Прогоревший клапан — следствие стука гидрокомпенсаторов

Стук гидрокомпенсаторов на холодном двигателе

Звук гидравлики на прогретом и холодном двигателе может свидетельствовать о различных неисправностях и проблемах. Однако не бывает таких неприятностей, которые нельзя было бы исправить. Холодные гидрокомпенсаторы могут стучать по ряду простых причин:

Стук гидрокомпенсаторов на горячем двигателе

Стук нового гидрокомпенсатора

Бывает, что после полной замены гидравлики стук будет слышен во время запускается первый двигатель. Это вполне нормально, так как толкателям нужно привыкнуть. Тем не менее стук должен исчезнуть после 100-200 км пробега. Если новые гидрокостюмы продолжают греметь, это не их вина. Именно поэтому очень важно иметь возможность купить гидрокомпенсаторы с гарантией, причем у надежного продавца.

При неправильной установке может стучать и новый гидрокомпенсатор.

Кроме того, стук новых гидрокомпенсаторов, только что купленных, может быть вызван их неправильной установкой. Например, мы ошиблись и не утопили гидравлику до конца в колодец, масляный канал головки блока не совпал с входом компенсатора, в результате масло не попало в корпус, компенсатор физически не может работать. Как вариант, когда новые компенсаторы стучат, забиваются масляные каналы, масло не получает доступа к гидравлике.

Диагностика. Как определить неисправный гидрокомпенсатор, как проверить

Проверка гидрозазора щупом

Для диагностики гидрокомпенсатора не нужно ехать на СТО и платить лишние деньги. Признаки его неисправности настолько очевидны, что мы их определим сами. Перед проверкой гидрокомпенсатора находим щуп или набор щупов толщиной 0,01-0,5 мм. Снимаем клапанную крышку и находим любой открытый клапан ГРМ — кулачок распредвала должен смотреть вверх. Вставляем щуп между низом кулачка и гидравликой, если зазор более 0,1 мм , компенсатор не работает, его нужно прокачать, отремонтировать или заменить.

Проверка гидрокомпенсатора штамповкой

Точнее можно проверить снятый с головы гидрокомпенсатор. Если успеем протолкнуть гидрик руками, он выйдет из строя и выдавится, налицо неисправность. В этом случае будем менять компенсатор или пытаться его восстановить, все зависит от

), обеспечив его работоспособность за счет сохранения оптимального зазора между кулачком распредвала (или коромыслом) и его рабочей поверхностью.

Стук гидрокомпенсаторов свидетельствует о неисправности, устранение которой позволит получить полную отдачу от двигателя.

Состоит из:

корпусов со специальными пазами и отверстиями;
плунжерная пара с пружиной и шаровым краном.

Верхний конец штока клапана автомобиля упирается в дно плунжера. То есть компенсатор является промежуточным звеном между клапаном и кулачком вала ГРМ.

Что внутри

Регулировка зазора выполняется автоматически. Принцип работы гидрокомпенсаторов основан на незначительной степени сжатия масла. В тот момент, когда в головке блока цилиндров и корпусе компенсатора совпадут отверстия (сделанные специально для прохода смазки), в него будет поступать масло. Далее она через канавку будет поступать в верхнюю камеру плунжера, а затем через открывшийся шаровой кран заполнять нижнюю камеру.

Поскольку масло подается под давлением, плунжер выдавливается, толкая корпус компенсатора вверх до упора в кулачок. Кулачок вала, поворачиваясь, давит на гидрокомпенсатор, который опускается. Отверстия заблокированы, поток масла остановлен, шаровой кран закрыт.

Масло обладает свойством несжимаемости, поэтому усилие кулачка ГРМ передается через гидрокомпенсатор на клапан автомобиля. Это открывает. Дальнейшее движение кулачка заставляет пружину клапана толкать его вверх, и он закрывается.

Часть масла может просачиваться через седло шара плунжера в обратном направлении, увеличивая зазор, но в следующем цикле, когда отверстия маслопровода снова совпадут, объем масла восполнится и зазор вернется к норме .

Работа ГРМ приводит к выработке поверхности компенсатора, при этом зазор увеличивается. Восполнение объема масла в цикле снова его нормализует. Тепловое расширение деталей также влияет на зазор, но и здесь гидрокомпенсатор позволяет избавиться от лишнего.

Тук-тук рознь, ведь последствия разные

Насколько полезны эти устройства? Дело в том, что они выполняют свои функции, не требуя обслуживания и особого ухода.

Нельзя их вспоминать, пока не раздастся определенный, специфический стук гидрокомпенсаторов.

Причем может появляться только при запуске и исчезать по мере прогрева, а может продолжаться постоянно.

Что происходит при стуке гидрокомпенсаторов:

прекращается функционирование плунжерной пары;
прогорают головки клапанов с последующим повреждением головки блока;
в двигателе присутствуют шумы, затрудняющие диагностику;
ухудшается разгонная динамика.

Почему стучат гидрокомпенсаторы? Ответов может быть несколько, в зависимости от обстоятельств. Необходимо установить момент начала стука. Это помогает прояснить ситуацию.

Если слышен стук гидрокомпенсаторов на холодном, то есть сразу после запуска и продолжается до прогрева двигателя, то вероятными причинами могут быть следующие:

Плунжерный клапан пропускает масло при двигатель выключен.
Сужение маслопроводящих каналов загрязнениями. В момент пуска масло имеет высокую вязкость и не поступает в плунжер, из-за чего гидрокомпенсаторы стучат на холодную. При нагревании вязкость уменьшается, а проникающая способность увеличивается.
Высокая вязкость масла. Стук исчезает по мере увеличения текучести.

Это явление не очень критично, хотя оставлять его без внимания не стоит. Часто «гидрики» стучат только в момент запуска. Это связано с тем, что при остановке часть клапанов двигателя замерзает в открытом положении и плунжерный клапан «сбрасывает» часть масла.

Эти звуки не следует рассматривать как признаки неисправности. Это допустимо на холодном двигателе. Новые гидрокомпенсаторы будут стучать при запуске, так как при длительном хранении часть масла может вытечь.

Ну а если гидрокомпенсаторы стучат на горячую? Хотя вопрос поставлен немного не корректно. Разберемся, почему стук появляется при запуске двигателя и не прекращается при прогреве. В этом случае, как и в предыдущем, возможных причин несколько:

Некачественное масло изначально или давно не менялось. Стук, чаще всего, прекращается после замены масла.
Неисправность самого гидрокомпенсатора.
Масляный фильтр загрязнен.
Стук гидрокомпенсаторов на горячую возникает, если масляный насос не развивает нужное давление.

Есть еще одна причина, которая почему-то проявляется на Приоре. Стук в компенсаторах появляется после замены масла 5W40 на 0W40.

Принимаем меры

Итак, гидрокомпенсаторы стучат, что делать? Не паникуй. Подобное явление еще не привело автомобиль к исключению из транспортного процесса.

Функционирование этой важной детали напрямую связано с системой смазки. Если гремят гидрокомпенсаторы, вероятность того, что масло потеряло свои первоначальные характеристики, довольно высока.

Не стоит сразу думать о разборке мотора. В первую очередь для устранения стука меняют масло и фильтр. После замены, при пуске, не вздрагивать от звука гидрокомпенсаторов, в процессе слива масла оно тоже уйдет из них, а плунжеры наполнятся при запуске маслонасоса.

Если это не помогло, то нужно выяснить какой именно гидрокомпенсатор стучит. Возникает вопрос, как определить тот, который нужно менять? Например, на ВАЗ 2112 16 клапанов, как узнать, какой из них не работает?

Для этого нужно поставить кулачок распредвала (коромысло) так, чтобы он не мешал и пробовать пробойником вдавить компенсатор. Исправный продавится, если приложить значительное усилие, неисправный легко выйдет из строя. Его нужно очистить.

Как проверить гидрокомпенсаторы без разборки? Неисправный можно обнаружить и на работающем двигателе.

Место его установки определяют с помощью фонендоскопа. Некоторые умельцы изготавливают устройство, используя металлический стержень и резонатор из алюминиевой банки. Опытные мотористы обнаруживают только на слух. Далее устраняется причина стука гидрокомпенсаторов.

После обнаружения неисправных деталей некоторые автовладельцы снимают их, чтобы удалить загрязнения с плунжера путем разборки и промывки. Другие идут на их удаление и замену. Зачастую после этих манипуляций устранить стук удается лишь на время.

Анализ и анализ периодичности ремонта этих агрегатов свидетельствует о том, что их износ и условия эксплуатации примерно одинаковы, а значит и состояние тоже. Поэтому рекомендуется менять гидрокомпенсаторы комплектом.

Почему гидрокомпенсаторы могут стучать на холодную? Почему стучат гидрокомпенсаторы? Что внутри

В большинстве случаев гидрокомпенсаторы (ГК) выходят из строя при загрязнении масляных каналов мотора, износе рабочих поверхностей плунжерной пары и реверсивного клапана, изготовленных с высокой степенью точности.

Загрязнение происходит в следующих случаях:

при использовании неподходящего масла,

когда его замена происходит несвоевременно,

неисправен фильтр, предназначенный для пропуска грязного масла через перепускной клапан.

Из камеры высшего давления начинает вытекать масло, если увеличивается зазор седла в плунжерной паре. Гидрокомпенсатор теряет свойство «жесткости», поэтому резко снижается эффективность подачи усилия кулачка на распределительный клапан, на его шток. Аналогичная ситуация возникает при износе клапана камеры высокого давления. При неисправности системы смазки двигателя наполнение гидрокомпенсатора маслом замедляется, зазоры в ГРМ не гасятся.

Масло должно заполнять весь внутренний объем гидрокомпенсатора. При его неполном заполнении основное его назначение (устранение зазоров в элементах ГРМ) не выполняется. В конечном итоге появляются массивные нагрузки, дающие о себе знать соответствующими стуками.

Если стучит гидрокомпенсатор, что может произойти? Из-за этого быстрее изнашиваются детали ГРМ, хуже работает двигатель. Также приводит к поломкам деталей, если вместе с маслом в гидрокомпенсатор попадают частицы изношенных устройств. При всем этом узел может заклинить. В этом случае (смотря в каком положении это произошло) будут зажаты клапана или появятся большие зазоры в ГРМ. В результате может снизиться мощность, нагрузка на распредвал и т.д.

Чтобы избежать этих проблем, вам необходимо:

Держите внутреннюю часть двигателя в чистоте и под контролем.

Замена фильтров и масла в сроки, рекомендованные производителем автомобиля с понижающим коэффициентом 0,6-0,9 с учетом условий эксплуатации автомобиля.

Перед каждой заменой масла промывайте двигатель медленнодействующей промывкой «на лету». Если внутренние поверхности мотора загрязнены, а это было обнаружено при снятии картера ГРМ, то не нужно использовать быстродействующие промывочные средства, так как во внутренние полости компенсатора вместе с маслом могут проникнуть различные отслоившиеся частицы, которые приведет к разрушению основного корпуса.

Небольшие зазоры между подвижными частями ГК позволяют использовать качественные масла — полусинтетические и синтетические. (10 Вт 30, 5 Вт 40, SAE 0 Вт 40). Минеральные масла для этого не подходят, т.к. характеризуются завышенной вязкостью.

Замена и диагностика.

Выход из строя гидрокомпенсатора, одного или нескольких, сопровождается стуком, который можно спутать с клапаном. Найти неисправный гидрокомпенсатор можно с помощью фонендоскопа.

Вариант этого устройства можно изготовить самостоятельно, используя металлический стержень диаметром 5 мм и длиной 700 мм. К одному концу стержня прикреплена жестяная пивная банка с обрезанным верхом, а к середине — деревянная ручка. Свободный конец аппарата прикладывают в области каждого ГА к голове, а ухо прикладывают к банке. Если есть подозрение, что ГХ исправен, его снимают магнитом и осматривают. Если он застрял и не поддается, используйте тягу крючком. Некоторые гидрокомпенсаторы разбираются, что позволяет уточнить степень износа деталей. Обращайтесь с деталями осторожно, чтобы не повредить поверхности соседних деталей.

После снятия стопорного кольца необходимо разобрать гидроопоры. Постукивая корпусом гидротолкателя о металлическую поверхность, аккуратно вытряхивайте внутренности. Промойте грязный компенсатор ацетоном или другим средством.

Разборка гидроопоры производится непосредственно после снятия стопорного кольца. Внутренние детали вытряхивают гидравлическим толкателем, слегка постукивая корпусом по железной поверхности. Грязный компенсатор необходимо промыть растворителем, например, ацетоном.

Выбоины и царапины видны при визуальном осмотре. Возможно также образование впадин. Держать под контролем состояние демонтированного гидрокомпенсатора можно следующим образом: если после заливки маслом он не сжимается под усилиями рук, он исправен. Если он уменьшился, его нужно изменить. При сжатии зажимом рабочий основной корпус способен оказывать сильное сопротивление, а длина миниатюризируется только через 30 секунд.

Хитрости установки.

Для правильной работы нового гидрокомпенсатора после установки необходимо соблюдать следующие правила:

При установке нового ГЦ масло, залитое на заводе, не удаляется. После запуска двигателя этот состав будет смешиваться с маслом из системы смазки двигателя без негативных последствий.

Пустые бортовые ГХ не могут быть установлены; они должны быть предварительно заполнены маслом. В противном случае сильные нагрузки могут появиться уже при первом запуске мотора.

Непосредственно после установки ГД на двигатель необходимо 5-7 раз провернуть храповик коленчатого вала, и выдержать десятиминутную паузу перед пуском двигателя для принятия подходящего рабочего положения плунжерных пар под давлением кулачки распредвала.

В процессе ремонта или замены гидрокомпенсатора производится промывка маслосистемы, замена фильтра, заливка свежего масла в двигатель. Проверка поступления масла к посадочным местам по каналам происходит визуально при вращении коленчатого вала.

При наличии двигателя в ремонте, прошедшего 150-200 км, следует изменить зазоры клапанов ГК. При выходе из строя одного или пары гидрокомпенсаторов лучше менять полностью весь комплект.

Прокачка гидрокомпенсаторов.

Если гидрокомпенсатор стучит при прогретом двигателе, это означает завоздушивание и частичную утечку масла. При этом двигателю дают поработать 2-3 минуты на постоянных оборотах, позже на переменных оборотах, затем на холостом ходу. Если шум не исчез, весь цикл повторяется, а при необходимости даже пару раз.

Практически все двигатели автомобилей проходят процедуру регулировки клапанов. Процедура регулировки клапана заключается в установке зазоров между клапаном и толкателем. На двигателях, где зазор клапанов регулируется вручную, это необходимо делать через равные промежутки времени. Это требует определенного навыка, поэтому инженеры придумали автоматическую регулировку зазора. Но есть и проблемы с этой технологией – это стук гидрокомпенсаторов, о котором сегодня и пойдет речь.

Гидрокомпенсатор — устройство, позволяющее автоматически устанавливать зазор между клапаном и толкателем двигателя. Это металлический цилиндр, содержащий пружину и обратный клапан.

Принцип работы заключается в изменении длины цилиндра гидрокомпенсатора на всю длину зазора ГРМ. Это устройство приводится в действие возвратной пружиной и давлением масла.

Гидрокомпенсатор представляет собой нехитрое цилиндрическое устройство, которое состоит из плунжеров, клапана обратного действия и пружины.

Огромным преимуществом гидрокомпенсаторов является то, что они автоматически регулируют зазоры клапанов и избавляют автовладельца от этой процедуры. Но помимо плюсов, есть и минусы у этой технологии. Основной из них – стук на холодную или горячую в случае неисправности.

Как стучат гидрокомпенсаторы

Стук гидрокомпенсаторов напоминает стук, очень похожий на стук ослабленной цепи. Он исходит из головки блока цилиндров. С его вершины. Стук компенсаторов может появляться на холодную или горячую или присутствовать всегда, в зависимости от износа компенсаторов.

Как известно, работа гидрокомпенсаторов напрямую связана с маслом. При холодном двигателе масло просто еще не поступило в гидрокомпенсаторы, поэтому двигатель может некоторое время характерно тарахтеть. Но через короткое время, если нет других предпосылок, стук исчезнет.

Этот симптом очень ярко наблюдается на отечественных классических моторах, которые устанавливаются на Нивы последних годов выпуска. В свое время счастливые обладатели этих двигателей написали коллективное письмо в компанию ВАЗ и потребовали отзывную компанию.

Причины стука гидрокомпенсаторов

К основным причинам стука гидравлики можно отнести две неисправности:

механическая часть гидрокомпенсатора
подача масла двигателя к гидрокомпенсатору

К механическим отказам ТО можно отнести:

Выработка и износ пружины плунжера. Чаще всего это естественный износ, возникает из-за того, что кулачки распределительных валов оставляют выработку на поверхности.
Засорен гидроподъемник. А именно засорение клапана, который отвечает за подачу масла. В результате этой неисправности начинает заедать гидрокомпенсатор.
Вентиляция. Возникает при недостаточной подаче масла в механизм.
Нагар и загрязнение основных элементов гидрокомпенсатора. Возникает при использовании некачественного масла или присадок.

Нарушения подачи масла к гидрокомпенсатору могут быть вызваны:

Неисправностью масляного фильтра.
Низкое давление масла
Масло неподходящей вязкости, или неподходящее масло
Перегрев двигателя, в результате которого масло теряет свои свойства.

Как было сказано ранее, стук гидрокомпенсаторов возможен как на горячую, так и на холодную.

При хорошо прогретом двигателе слышен отчетливый стук гидравлики, что говорит о проблеме с маслом. Возможно, масло уже потеряло свои свойства и нуждается в замене. Либо залито масло, не подходящее для вашего мотора по регламенту. Также не исключен вариант забитого масляного фильтра.

В этом случае может помочь замена масла и масляного фильтра. Если стук на горячем остался, стоит провести диагностику других элементов двигателя. Возможно, проблема в них.

Насчет стука на холодную не стоит беспокоиться, почти всегда этот стук не критичен.

Что делать, если стучат гидрокомпенсаторы?

В первую очередь нужно определить какой именно гидрокомпенсатор стучит. Для мотористов обычно не составляет труда определить, какой из гидрокомпенсаторов вышел из строя. Да вы и сами можете это сделать. Это просто.

Для этого нужно снять клапанную крышку. Вам также понадобится устройство под названием фонендоскоп.

Фонендоскоп – это прибор с длинной иглой на конце и наушниками.

Если этого прибора нет под рукой, можно попробовать с помощью стетоскопа. Суть я думаю вы уже поняли, надо послушать где больше всего стучит, чтобы можно было определить какой гидрокомпенсатор барахлит.

При обнаружении неисправного гидрокомпенсатора можно попробовать устранить стук чисткой. Для этого его необходимо разобрать и промыть в солярке или керосине. В некоторых случаях это помогает устранить стук. Если нет, то увы, придется менять. Их стоимость не так велика и лучше сделать это как можно быстрее, ведь в противном случае последствия могут быть плачевными.

Как проверить гидрокомпенсаторы

Самостоятельно проверить гидрокомпенсаторы достаточно просто. Устройство не сложное по конструкции.

Для того, чтобы узнать исправность, нужно попробовать отжать внутреннюю часть гидрокомпенсатора (которая примыкает к клапану). Если он легко прокалывается, то неисправен гидрокомпенсатор, если нет, то с ним все в порядке.

Можно ли ездить с компенсаторами детонации?

Как было сказано ранее, запуск этой неисправности запрещен. Убитые гидрокомпенсаторы очень негативно сказываются на всем приводе газораспределительного механизма. Ремонт стоит того, не очень дешево. Также стук гидравлики приводит к более быстрому износу всех элементов ГБЦ.

Минусы гидрокомпенсаторов

Помимо всех вышеперечисленных положительных качеств Эта замечательная техника имеет несколько существенных недостатков.

Практически всегда на холодном двигателе стук гидрокомпенсаторов.
Гидрокомпенсаторы плохо работают при высоких оборотах.

Поменяли гидрокомпенсаторы, но они все равно стучат

Стук новых гидрокомпенсаторов после замены не всегда может быть связан с их неисправностью или браком. Как указано выше, эти устройства зависят от масла. Если новые компенсаторы не заполнены маслом, они некоторое время будут постукивать, пока не наполнятся.

Исход

Несомненно, технология использования гидрокомпенсаторов очень удобна. Его используют многие разные производители в двигателях как бюджетного, так и премиального сегмента. Но некоторые до сих пор используют технологию ручной регулировки клапанов, например Honda. Это связано с тем, что моторы у них высокооборотистые, а как мы говорили ранее гидрокомпенсаторы, так же мало места в механизме газораспределения, так как в большинстве случаев там используется фирменная технология Vtec и места для гидравлические подъемники.

Для достижения высоких показателей КПД силовой установки кулачок распределительного вала и толкатель клапана должны находиться в тесном контакте друг с другом. На некоторых автомобилях, например Hyundai Solaris, это достигается регулировкой тепловых зазоров. По мере прогрева двигателя они исчезают из-за расширения деталей. Ряд двигателей, например, ВАЗ 21124 или 21126, не требуют вмешательства, так как в них установлены гидравлические компенсаторы (ГК).

Почему стук гидрокомпенсаторов ГРМ на холодную: вероятные причины

ГК — незаметная деталь. Он называется гидротолкателем, если он установлен непосредственно между кулачком распределительного вала и штоком клапана, т.е. вместо толкателя. Гидравлическую опору можно увидеть в коромыслах газораспределительных механизмов.

Конструкция и принцип действия гидрокомпенсатора зазора

Невозможно понять характер стука гидрокомпенсаторов в двигателе на горячую или холодную без знания основ механизма. Эта деталь позволяет за счет давления масла выбирать свободный зазор при любой температуре двигателя.

Рабочие моменты проще разобрать на конструкции обычного гидротолкателя. В его состав входят примитивные конструктивные элементы:

Толкатель, один конец которого неплотно соприкасается с внутренней поверхностью толкателя, другой содержит шаровой кран.
Цилиндр, по стенке которого перемещается плунжер.
Отверстие для забора масла из канала маслосистемы ГБЦ.

Масляная эмульсия поступает через отверстие головки блока цилиндров и канавку в толкателе во внутреннюю полость плунжера. Под действием давления жидкости шарик преодолевает сопротивление пружины и открывает путь масляной композиции в замкнутую полость цилиндра.

Эмульсия быстро заполняет пространство и начинает перемещать плунжер толкателем вверх. В момент достижения плотного прилегания гидротолкателя к кулачку полость цилиндра заполняется до отказа и жидкость перемещает шарик вверх, закрывая шаровой кран.

Из-за чего стучат гидрокомпенсаторы на морозе

Гидравлический компенсатор будет выполнять свою функцию бесшумно, если обеспечить должный уровень, качество и давление смазки. Иначе будут стуки. Время их проявления указывает на неисправности различного происхождения.

К сведению … Довольно часто гидрикас стучит у неопытных владельцев, не знающих автомобили.

Встретить стук гидрокомпенсаторов на холодную можно по следующим причинам:

Некачественный или грязный состав масла.
Неправильно подобранная смазка. Не рекомендованные заводом-изготовителем показатели холодной и рабочей вязкости приводят к тому, что масляная эмульсия в холодном состоянии не проталкивается по микронным каналам и не заполняет рабочую полость гидротолкателей или гидроопоры.
Загрязнение каналов ГБЦ и маслосистемы ГБО. Это приводит к уменьшению проходного сечения отверстий, что делает невозможным проталкивание через них холодного вязкого масла.
Износ механизма. Повреждение шарового крана или поверхности плунжера приводит к постоянному вытеканию смазки из подплунжерного пространства.
Заклинивание плунжерной пары из-за чрезмерного нагара в узле.
Проблемы с давлением в маслопроводе. Может быть вызван неисправностью масляного насоса или забитым масляным фильтром.

Неисправности или стук гидрокомпенсаторов газораспределительного механизма на горячую: основания для диагностики неисправности

Характер функционирования силовой установки, вышедшей на рабочий температурный режим, отличается от холодного состояния. Здесь и расход меньше, и эластичность лучше. И характер стука гидротолкателей может быть разным.

Холостой ход

Шумная работа гидрокомпенсаторов может быть спровоцирована теми же факторами, которые актуальны при стуке на холодную. Чаще всего это засорение нагаром и износ мелких отверстий и каналов масляной системы. В результате масляный насос не может обеспечить достаточное давление для прохождения смазки через узкие участки.

Однако стук гидрокомпенсаторов на горячем может происходить и по другим причинам:

Недостаточный уровень масла в системе. Оптимальный уровень смазки в картере измеряется через 10 минут стоянки. Кривая должна быть равноудалена от меток Max и Min. Многие водители предпочитают смещать объем масляного состава в сторону максимальной отметки, что соответствует рекомендациям многих производителей.
Размеры места под маршевым двигателем увеличены в результате перегрева двигателя.

Во время езды

Бывает и так, что гидрокомпенсаторы стучат на высоких оборотах, а на холостом ходу демонстрируют бесшумную работу при любой температуре. Это происходит по двум причинам:

Вспенивание слабой эмульсии. Возможно при переливе смазочного материала: уровень выше максимальной отметки.
Всасывание воздуха масляным насосом. Вероятно с недостаточным составом масла в картере.

Часто шум не зависит от частоты вращения коленчатого вала. Затем мастера уверенно твердят о появлении зазора между кулачком и толкателем. Природа его происхождения определяется после разборки ГБЦ. Это может быть как повреждение контактной поверхности, так и закоксовывание гидрокомпенсатора.

К сведению … Не все гидромодули могут стучать. Поиск неисправного узла осуществляется перемещением гидротолкателя вдоль оси с деревянным клином. Если компенсатор падает быстрее других, его следует снять и заменить или почистить.

Самостоятельное устранение стука в двигателе от гидрокомпенсаторов без разбора: внутренняя промывка

Неприятный стук, сопровождающий работу гидротолкателя, не возникает на пустом месте. Равнодушие к выбору смазочных материалов, использование подделок и продукции бюджетного сегмента приводит к образованию нагара и нагара в каналах маслосистемы и на поверхностях гидроопор. Игнорирование рекомендаций производителя также сократит срок службы компенсаторов.

Легкая проблема

Быстро устранить стук гидрокомпенсаторов или его устранение без разборки ГБЦ возможно только на начальном этапе, когда неисправность только начала проявляться на холодную. Если использовалось качественное масло, и его регулярно меняли, а после крайней замены ГЦ вдруг застучал, необходимо срочно залить новую смазку и поменять фильтр. Вполне вероятно, что была найдена поддельная канистра.

Не уверен в качестве предыдущих маслососов, а гидрокомпенсаторы только начинают стучать — купите промывочное масло, например, Лукойл, и промывайте его минут 15-20 на холостых. Проведите работу над новым фильтром.

Заброшенный корпус

Устранить стук гидрокомпенсаторов на высоких оборотах без разборки двигателя сложнее. Технология здесь уместно, но не всегда полезно. Все зависит от степени загрязнения гидрокомпенсаторов.

В особых случаях на помощь приходят агрессивные составы в виде аптечного димексида. Моет детали любой степени нагара. Однако техника непростая и требовательная к исходному состоянию силовой установки. В частности, в салоне не должно быть окрашенных деталей и хрупких пластиковых деталей.

Несомненно, лучшим вариантом будет очистка промывочного масла с предварительной подготовкой силового агрегата. Если не поможет, лучше разобрать ГБЦ и путем ручной диагностики выявить неисправные ГЦ. Затем снимите их и почистите или замените.

В крайних случаях на помощь приходят специальные добавки. Временно устраняют проблему, отлаживая неизбежно открывающуюся клапанную крышку… С более качественными побочными присадками от Liqui Moly и XADO себя зарекомендовали.

Краткая справка

Внезапный стук гидрокомпенсаторов газораспределительного механизма на холодном двигателе и/или на горячем свидетельствует о проблемах в масляной системе. ГРМ редко стучит из-за износа или заклинивания основного корпуса.

Недостаточный уровень масла, некачественная смазка, закоксованные каналы, проблемы с масляным насосом, забитый фильтр- все это влияет на давление в маслосистеме, к которому очень чувствительны гидротолкатели. На начальных этапах, при условии длительного использования качественных смазочных продуктов, помогает заливка качественного маслоотстойника, соответствующего требованиям производителя.

Вопрос решается без разборки силового агрегата — промывкой промывочным маслом. Агрессивные составы можно использовать в ограниченных сериях агрегатов, и велик риск забить микронные отверстия. Специальные присадки помогают отсрочить открытие ГБЦ.

При уменьшении или исчезновении зазора нарушается герметичность (клапан не закрывается полностью), что снижает компрессию в цилиндре двигателя и приводит к падение мощности.
Если значение теплового зазора больше допустимого, то происходит ускоренное разрушение деталей впускного и выпускного клапанов ГРМ. Характерный стук клапанов при запуске автомобиля и на прогретом двигателе свидетельствует о повышенном зазоре.

Допустимые значения технологических зазоров зависят от марки автомобиля, типа двигателя, конструктивных особенностей и находятся в пределах 0,15-0,40 мм. Регулировка проводится каждые 10-15 тысяч километров и связана с разборкой ГБЦ. Зазоры устанавливаются вручную с помощью специальных щупов. В случае применения специальных устройств — гидравлических компенсаторов нет необходимости разбирать двигатель, так как зазоры регулируются автоматически.

Что такое гидрокомпенсатор

Компенсаторы гидравлические отличаются друг от друга в зависимости от места установки в газораспределительном механизме:

Если компенсаторы установлены в специальные пазы в головке блока цилиндров, то корпус гидротолкателя выполнен подвижным относительно седла.
При установке гидравлического компенсатора в седла коромысел корпус неподвижен, а плунжер имеет свободу перемещения.

2. Принцип работы. Гидравлический компенсатор увеличивается или уменьшается в размерах за счет потока масла и синхронной работы пружин и клапана. Компенсатор конструктивно связан с распределительным валом, впускным и выпускным клапанами ГРМ и поддерживает заданные тепловые зазоры, необходимые для корректной работы двигателя. При этом он учитывает собственные температурные изменения.

Почему стучит гидрокомпенсатор?

Неисправный компенсатор издает короткие, резкие и частые звуки, похожие на металлический треск. Так как рабочей средой гидрокомпенсатора является моторное масло, то его качество влияет на долговечность устройства.

1. Причины стука компенсаторов, связанные с моторным маслом:

Применение так называемых грязных масел, в которых недостаточно моющих и грязеудерживающих присадок, а показатель кислотности выше щелочного. Температура нагрева деталей ГРМ достигает 800⁰С. Некачественное масло приводит к образованию нагара, что нарушает работу подвижных частей компенсационного устройства.
Уровень масла в двигателе ниже (выше) нормы. Если масла больше нормы, то в результате вспенивания масла в картере в него попадает воздух. Если уровень низкий, то масляный насос захватывает воздух при подаче масла в гидрокомпенсатор. Стук слышен только на высоких оборотах двигателя, а на холостых и низких он отсутствует.
Неисправен масляный насос. Масло в гидрокомпенсатор подается медленно или вообще не подается.
Несвоевременная замена масла и масляного фильтра двигателя. Грязь в масле приводит к забиванию зазоров между корпусом и плунжером, «залипанию» шарика в седле клапана и, как следствие, к потере подвижности плунжера.
Засорение масляных каналов ГБЦ.

В другой нашей статье мы расскажем о том, как несколькими простыми способами.

2. Механические причины стука:

Неисправность обратного клапана. Гидрокомпенсатор стучит на холодную, сразу после запуска двигателя, но звук пропадает при увеличении числа оборотов. То же самое происходит и на прогретом двигателе, когда стук пропадает при нажатии на педаль акселератора.
Дефекты поверхностей корпуса и плунжера (задиры, вмятины, выбоины). Характерный стук слышен вне зависимости от скорости вращения вала ГРМ.
Износ плунжерной пары . В этом случае появляется стук при прогреве двигателя. При повторном запуске остывшего двигателя стука нет.

К чему приводит работа двигателя с неисправными гидрокомпенсаторами?

Стук компенсаторов сигнализирует о несоблюдении тепловых зазоров в системе ГРМ, хотя поначалу опасности для двигателя нет. Другое дело, если не предпринимать никаких действий и продолжать эксплуатировать машину длительное время. В этом случае неизбежна поломка газораспределительного механизма. От ударных нагрузок, возникающих при запуске двигателя, в первую очередь страдают кулачки распределительных валов и связанные с ними детали ГРМ.

Кроме того, двигатель работает неровно, снижается мощность и увеличивается расход топлива.

Как устранить стук гидрокомпенсаторов

При износе и механических повреждениях гидрокомпенсатор заменяют новым. В остальных случаях все части компенсатора разбираются и моются. Седло обратного клапана очищают деревянной шпилькой от налипшей грязи и нагара. Если неисправность гидрокомпенсатора связана с некачественной работой системы смазки двигателя, то выполняются следующие действия:

Замена масла и масляного фильтра. При выборе масла предпочтение отдается синтетическим и полусинтетическим маслам High Quality с низкой вязкостью и моющими присадками.
Проверка работы масляного насоса. При обнаружении неисправности их ремонтируют или заменяют.
Очистка масляных каналов головки блока цилиндров. Каналы промываются бензином с помощью компрессора.

Видеоинструкция по устранению стука гидрокомпенсаторов

Посмотрите, как можно вылечить старые гидрокомпенсаторы

Результат

Применение гидрокомпенсаторов снижает расход топлива и увеличивает срок службы ГРМ. Двигатель работает тихо и выдает максимальную мощность. Производитель гарантирует надежную работу гидрокомпенсаторов на протяжении 30 тысяч километров пробега, после чего рекомендуется их замена. На самом деле компенсаторы могут выйти из строя раньше или прослужить дольше, в зависимости от масла, используемого в двигателе. Повышенные требования к качеству масла являются основным и единственным недостатком гидравлических компенсаторов.

), обеспечивающий его работоспособность за счет поддержания оптимального зазора между кулачком распределительного вала (или коромыслом) и его рабочей поверхностью.

Состоит из:

корпусов со специальными пазами и отверстиями;
плунжерная пара с пружиной и шаровым краном.

Верхний конец штока клапана ТС упирается в дно плунжера. То есть компенсатор является промежуточным звеном между клапаном и кулачком вала ГРМ.

Что внутри

Зазор регулируется автоматически. Принцип работы гидрокомпенсаторов основан на незначительной степени сжатия масла. В тот момент, когда отверстия (сделанные специально для прохода смазки) в головке блока цилиндров и корпусе компенсатора совпадут, в него попадет масло. Далее она через канавку поступает в верхнюю камеру плунжера, а затем через открывшийся шаровой кран заполняет нижнюю камеру.

Поскольку масло подается под давлением, плунжер выдавливается, толкая корпус компенсатора вверх до упора в кулачок. Кулачок вала, поворачиваясь, давит на гидрокомпенсатор, который опускается. Отверстия закрыты, поток масла остановлен, шаровой кран закрыт.

Масло обладает свойством несжимаемости, поэтому усилие кулачка ГРМ передается через гидрокомпенсатор на клапан автомобиля. Он открывается. Дальнейшее перемещение кулачка заставляет пружину клапана толкать его вверх, и он закрывается.

Часть масла может просачиваться через седло шара плунжера в обратном направлении, увеличивая зазор, но в следующем цикле, когда отверстия маслопроводов снова совпадут, объем масла восполнится и зазор нормализуется.

Эксплуатация ГРМ приводит к обеднению поверхности компенсатора, при этом зазор увеличивается. Восполнение объема масла в цикле снова его нормализует. Тепловое расширение деталей также влияет на зазор, но и здесь гидрокомпенсатор позволяет избавиться от лишнего.

Тук-тук рознь, ведь последствия разные

Чем эти устройства удобны? Те, что выполняют свои функции, не требуя обслуживания и особого ухода.

О них нельзя вспоминать, пока не раздастся определенный, специфический стук гидрокомпенсаторов.

Причем может появляться только при запуске и исчезать по мере прогрева, а может продолжаться постоянно.

Что происходит при стуке гидрокомпенсаторов:

прекращается функционирование плунжерной пары;
прогорают головки клапанов с последующим повреждением головки блока;
в двигателе присутствуют шумы, затрудняющие общую диагностику;
ухудшается разгонная динамика.

Если слышен стук гидрокомпенсаторов на холодном, то есть сразу после запуска и продолжается до прогрева двигателя, то вероятные причины могут быть следующие:

Плунжерный клапан пропускает масло при двигатель выключен.
Сужение масляных каналов загрязняющими веществами. В момент пуска масло имеет высокую вязкость и не поступает в плунжер, поэтому на холодном стучат гидрокомпенсаторы. При нагревании снижается вязкость и увеличивается его проникающая способность.
Высокая вязкость масла. Стук исчезает по мере увеличения текучести.

Это явление не очень критично, хотя игнорировать его не стоит. Часто «гидрик» стучит только в момент пуска. Это связано с тем, что при остановке часть клапанов двигателя зависает в открытом положении и плунжерный клапан немного «сбрасывает» масло.

Эти звуки не следует считать признаками неисправности. Это допустимо на холодном двигателе. Новые гидрокомпенсаторы будут стучать при запуске, так как при длительном хранении часть масла может вытечь.

Ну а если гидрокомпенсаторы стучат на горячую? Хотя вопрос поставлен несколько некорректно. Разберемся, почему стук появляется при запуске двигателя и не прекращается при прогреве. В этом случае, как и в предыдущем, вероятных причин несколько:

Масло Плохое качество изначально или не менялось в течение длительного времени. Стук обычно прекращается после замены масла.
Неисправность самого гидрокомпенсатора.
Грязный масляный фильтр.
Стук гидрокомпенсаторов на горячую возникает, если масляный насос не развивает требуемое давление.

Принимаем меры

Итак, гидрокомпенсаторы стучат, что делать? Не паникуй. Такое явление еще не привело автомобиль к исключению из процесса перевозки.

Функционирование этой важной детали напрямую связано с системой смазки. Если стучат гидрокомпенсаторы, вероятность того, что масло потеряло свои первоначальные характеристики, довольно высока.

Не стоит сразу думать о разборке мотора. Первым делом меняем масло и фильтр для устранения стука. После замены, при запуске не вздрагивать от стука гидрокомпенсаторов, в процессе слива масла оно тоже будет уходить из них, а плунжеры наполнятся при запуске маслонасоса.

Для этого нужно поставить кулачок распредвала (коромысло) так, чтобы он не мешал и пробойником попытаться продавить компенсатор. Исправный продается, если приложить значительные усилия, бракованный легко выйдет из строя. Его необходимо удалить.

Как проверить гидрокомпенсаторы без разборки? Неисправный можно обнаружить и при работающем двигателе.

Место его установки определяют с помощью фонендоскопа. Некоторые умельцы изготавливают устройство, используя металлический стержень и резонатор из алюминиевой банки. Опытные мотористы узнают просто на слух. Далее устраняется причина стука гидрокомпенсаторов.

После обнаружения неисправных деталей некоторые автовладельцы снимают их, чтобы удалить загрязнения с плунжера путем разборки и промывки. Другие идут, чтобы удалить и заменить их. Зачастую после этих манипуляций устранить стук удается лишь на время.

Анализ и анализ периодичности ремонта этих агрегатов свидетельствует о том, что их износ и условия эксплуатации примерно одинаковы, а значит и их состояние тоже. Поэтому рекомендуется заменить гидрокомпенсаторы комплектом.

Почему на горячем двигателе стучат гидрокомпенсаторы? Что делать, если стучат гидрокомпенсаторы? К чему приводит неисправность гидрокомпенсаторов?

Для длительной эксплуатации автомобиля важно не только визуально осматривать механизмы, но и прислушиваться к издаваемым им звукам. Например, на слух можно диагностировать случай, когда стучат гидрокомпенсаторы. Для облегчения эксплуатации автомобиля и устранения необходимости регулярной регулировки зазора клапанов производители разработали и стали серийно применять гидрокомпенсаторы. Однако их использование не только упрощает жизнь автовладельцу, но и может вызвать беспокойство о том, что делать, если из подкапотного пространства доносятся посторонние звуки.

Автор статьи: Mudriy_lev
Специализация: ремонт автогенераторов и сервоприводов в автомобиле.
Место работы: сервисный центр. Опыт: 2 года.
Образование: высшее — инженер-электрик, среднее специальное — слесарь механосборочных работ.

Самая частая причина стука гидрокомпенсаторов — масло. Автовладельцу необходимо обратить внимание на следующие факторы, которые могут стать причиной стука гидрокомпенсаторов:

масло должно соответствовать рекомендациям производителя
замена масла должна производиться вовремя
Масляный фильтр меняется одновременно с заменой масла
масло должно соответствовать климатическим условиям

Самое главное при выборе масла, чтобы его вязкость соответствовала рекомендациям производителя. Гидрокомпенсаторы будут стучать, если:

масло слишком вязкое
масло слишком жидкое

При слишком вязком масле гидрокомпенсаторы обычно стучат на холодном, так как по каналам подается недостаточное количество масла. По мере нагревания масло становится более жидким и способно беспрепятственно заполнить всю систему. Поэтому стук на горячую обычно проходит.

Если масло слишком жидкое, то на некоторых автомобилях возникает ситуация, что масляный насос не способен создать оптимальное давление в системе. В результате возникает масляное голодание и стук гидрокомпенсаторов, который более отчетливо слышен на прогретом двигателе. При поломке масляного насоса возникает аналогичная ситуация.

Такая же ситуация может возникнуть, если масло не соответствует климатическим условиям.

Для устранения стука гидрокомпенсаторов в этом случае необходимо заменить масло. Если масло меняют в гараже, то необходимо проверить полное соответствие масла требованиям автопроизводителя.

Замена масла во время технического обслуживания по причине

В случае длительной эксплуатации автомобиля без замены масла могут возникнуть следующие ситуации, вызывающие стук гидрокомпенсаторов:

загрязнение каналов
потеря качества масла

В первом случае стук будет при холодном двигателе. Каналы подачи масла забиты и поэтому невозможно создать требуемое давление в гидрокомпенсаторах. В процессе прогрева масла отслаиваются отложения и масло течет по всей системе. После остывания вся грязь осядет на стенках и повторно забьет каналы. Это будет сопровождаться стуком при каждом прогреве двигателя.

Если масло из-за старости потеряло свои качества, оно может начать пениться. Такое масло не способно создать требуемое давление и его длительное нахождение в двигателе приведет к значительным поломкам.

Если масло старое, его необходимо заменить. Не заливайте сразу дорогое масло. В его состав входят качественные моющие добавки, способные удалить грязь со стен. Это приведет к еще большему засорению каналов масляной системы. Поэтому перед заливкой хорошего масла, после длительной эксплуатации на старом масле, необходимо промыть систему специальным средством.

Стук гидрокомпенсаторов из-за перегрева двигателя

Перегрев двигателя может привести к потере качества масла. После того, как двигатель закипит, необходимо обязательно устранить причину его перегрева и заменить масло.

Использование перегретого масла не только вызывает стук гидрокомпенсаторов, но и приводит к повышенному износу всех элементов ДВС.

Масло нужно менять только вместе с масляным фильтром, что тоже может вызвать стук.

Если фильтр засорен, масло через него проходит с трудом. Это приводит к снижению давления в системе. При этом стук гидрокомпенсаторов из моторного отсека будет слышен как на холодную, так и на горячую.

Исправить ситуацию может комплексная замена масла и фильтров.

Сильный механический износ

Если автомобиль с большим пробегом и гидрокомпенсаторы давно не менялись, стук на боку может быть из-за чрезмерного износа.

Визуальный осмотр позволит понять, как определить стук гидрокомпенсатора. В случае износа ударной поверхности стук гидрокомпенсатора будет виден сразу по вмятинам от распредвала. Если внешне все гидрокомпенсаторы выглядят нормально, необходимо поочередно нажимать на них деревяшкой или отверткой. Усилие должно быть одинаковым. Таким способом можно выявить как заклинивший, так и гидрокомпенсатор, который не держит давление.

При стуке это норма

После замены масла гидрокомпенсаторы пустые. После запуска двигателя в них начнет поступать масло. Но пока не будет создано нормальное давление, стук со стороны гидрокомпенсаторов считается нормой. При последующем прогреве двигателя посторонних звуков быть не должно.

Случай, когда стучат гидрокомпенсаторы на холодную или горячую, не является критической поломкой, так как это позволяет продолжать эксплуатацию автомобиля, но во избежание повреждения элементов ГРМ желательно не затягивать с устранением этой поломки.

Сегодня мы поговорим о причинах стука гидрокомпенсатора и способах решения этой проблемы.

Газораспределительный механизм силовой установки автомобиля является очень важной его составляющей, так как обеспечивает своевременную подачу воздуха или горючей смеси в цилиндры и удаление из них выхлопных газов.

Расположение распределительного вала

Так как металл при нагревании расширяется, а клапаны постоянно находятся в зоне высоких температур, то для предотвращения его продавливания, в результате чего он неплотно сидит в седле, между штоком клапана и клапаном предусмотрен тепловой зазор кулачок распределительного вала.

При этом тепловой зазор имеет определенное значение, чтобы обеспечить максимально возможное открытие клапана, исключая его закручивание.

Ранее на двигателях с верхним расположением распределительного вала тепловой зазор регулировался путем размещения прокладок определенной толщины между штоком клапана и кулачком распределительного вала.

Сейчас для обеспечения теплового зазора все чаще применяют гидрокомпенсаторы, в народе — гидравлику, применение которой избавило от необходимости регулировки зазора, а все потому, что зазор регулируется давлением масла.

Гидрокомпенсаторы расположены, как и регулировочные шайбы, между стержнем клапана и кулаком распределительного вала.

Внешне гидрокостюм похож на небольшой поршень, поэтому в голове есть посадочные места для них.

Конструкция и принцип работы

Сам же гидрокомпенсатор по конструкции прост. Он состоит из цилиндрического поршня, дно которого воспринимает усилие от кулачка распределительного вала.

В своем гнезде плунжер свободно перемещается, обеспечивая тепловой зазор.

Гидрик работает так: при работающем двигателе кулачок наезжает на дно поршня гидрокомпенсатора и смещает его вниз. Двигаясь, поршень с помощью плунжера давит на клапан, и он открывается.

Зазор регулируется маслом.

Масляный насос подает рабочую жидкость в головку под давлением. В гидросистеме он поступает в подплунжерное пространство и вытесняет плунжер внутрь седла.

Чем выше давление масла, тем больше оно будет давить на плунжер и тем больше он выйдет из седла.

Шаровые краны установлены в каналах подачи масла в головке блока для предотвращения утечки масла из гидравлики после остановки двигателя.

Причины стука гидрокомпенсаторов

Проблемы с работой гидрокостюма проявляются в виде отчетливо слышимого стука при работе силовой установки. Причем стук может быть на одних режимах работы мотора, а на других пропадает.

Также стук гидрокомпенсаторов может появляться при холодном двигателе и исчезать после достижения оптимальной температуры, или наоборот.

Моторное масло является наиболее распространенной причиной стука по гидрокостюму, хотя существует множество других причин.

Просто после очередной остановки силового агрегата часть клапанов остается зажатой из-за расположения распредвала, каналы подачи масла также остаются открытыми и по ним протекает рабочая жидкость из гидросистемы.

При запуске быстро восполняется количество масла в каналах.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева двигателя, это свидетельствует о неисправности в работе.

Стучит гидрокомпенсатор на холодную.

Стук на холодном может свидетельствовать:

Механический износ плунжера и его седла. В этом случае рабочая жидкость не поддерживает своего давления и постоянно вытекает из подплунжерного пространства;
Заедание плунжера в седле из-за загрязнения;
Заедание в открытом положении шарового крана из-за его загрязнения;
Засорен канал подачи масла. При прогреве засор вымывается текущим маслом и гидрокомпенсатор работает нормально;
Применение масел с повышенной вязкостью на автомобилях. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
Исчерпание ресурса масла, а также его значительное засорение продуктами трения;
Значительное засорение масляного фильтра, в результате чего падает его пропускная способность, а холодное масло не в полной мере подается в ГБЦ.

Причины стука гидравлики на холодном двигателе во многом схожи с причинами их стука на горячем.

Гидрокомпенсатор стучит на горячем двигателе.

Появление стука может быть связано с механическим износом, заеданием плунжера или клапана.

Касательно масла, стоит отметить, что стук на горячем может быть из-за сильно текущего масла, тогда масляный насос не может обеспечить должное давление.

Последствия появившегося стука

Интересно, что поломка гидрокомпенсаторов не приводит к повреждению других механизмов силовой установки.

В стучащих гидрокомпенсаторах нарушается только тепловой зазор, что приводит только к снижению мощности и приемистости силовой установки и увеличению расхода топлива.

А вот появившийся стук может сигнализировать о неисправности в системе смазки, поэтому важно выяснить, почему стучат, и устранить проблему.

Так, на современных автомобилях, в том числе и отечественных, например, ВАЗ 2112 и Лада Приора, уже применяется система газораспределения DOHC, с 4 клапанами на цилиндр, а значит и с 4 гидриками, общее их количество 16.

Причины появления стука у всех автомобилей, в том числе и упомянутых, одинаковы.

Наличие такого количества гидравлики влияет только на более сложное выявление сбитого гидрокомпенсатора, если стучит только один или несколько из общего количества.

Идентификация неисправных гидрокомпенсаторов

Выявить сбитый гидрокомпенсатор в принципе несложно. Достаточно снять клапанную крышку с автомобиля, чтобы получить к ним частичный доступ, которого будет достаточно для проверки.

Для проверки гидрокостюма достаточно использовать не толстый деревянный брусок.

Проверка осуществляется нажатием на низ гидрокостюма. Когда создается усилие, оно начинает тонуть на своем месте. Важно при проверке, чтобы кулачки распределительных валов не воздействовали на нижнюю часть гидрокостюма.

Заклинивший гидрокомпенсатор создаваемым усилием просто не просядет в седле, человеческого воздействия будет недостаточно для преодоления усилий клапанной пружины.

Если в нем нет масла по какой-либо из вышеперечисленных причин, то погружение гидравлики в посадочное место будет осуществляться с гораздо меньшими усилиями, чем при нормальной работе.

Этот метод можно использовать для расчета сломанных гидрокомпенсаторов.

Устранение появившегося стука

Но при появлении стука не нужно сразу проверять неисправность гидравлики. Часто причиной стука является масло, поэтому сначала можно заменить масло вместе с фильтром.

Через определенное время стук должен прекратиться. Важно лишь подобрать масло, рекомендованное к применению производителем автомобиля. Также желательно промыть систему смазки перед заливкой нового масла.

При уменьшении или исчезновении зазора нарушается герметичность (клапан не закрывается полностью), что снижает компрессию в цилиндре двигателя и приводит к падение мощности.
Если значение теплового зазора больше допустимого, то происходит ускоренное разрушение деталей впускных и выпускных клапанов ГРМ. Характерный стук клапанов при запуске автомобиля и на прогретом двигателе свидетельствует о повышенном зазоре.

Допустимые значения технологических зазоров зависят от марки автомобиля, типа двигателя, конструктивных особенностей и находятся в пределах 0,15-0,40 мм. Регулировка проводится каждые 10-15 тысяч километров и связана с разборкой ГБЦ. Зазоры устанавливаются вручную с помощью специальных щупов. В случае использования специальных устройств — гидрокомпенсаторов нет необходимости разбирать двигатель, т.к. зазоры регулируются автоматически.

Что такое гидрокомпенсатор

Если компенсаторы установлены в специальные пазы в головке блока цилиндров, то корпус гидротолкателя выполнен подвижным относительно седла.
Если в седлах коромысел установлен гидравлический компенсатор, то корпус неподвижен, а плунжер имеет свободу перемещения.

2. Принцип работы. Гидравлический компенсатор увеличивается или уменьшается в размерах за счет потока масла и синхронной работы пружин и клапана. Конструктивно компенсатор связан с распределительным валом, впускным и выпускным клапанами газораспределения и поддерживает заданные тепловые зазоры, необходимые для корректной работы двигателя. При этом он учитывает собственные температурные изменения.

Почему стучит гидрокомпенсатор?

1. Причины стука компенсаторов, связанные с моторным маслом:

Применение так называемых грязных масел, в которых недостаточно моющих и грязеудерживающих присадок, а показатель кислотности выше щелочного. Температура нагрева деталей ГРМ достигает 800⁰С. Некачественное масло приводит к образованию нагара, что нарушает работу подвижных частей компенсационного устройства.
Уровень масла в двигателе ниже (выше) нормы. Если масла больше нормы, то в результате вспенивания масла в картере в него попадает воздух. Если уровень низкий, масляный насос задерживает воздух при подаче масла в гидрокомпенсатор. Стук слышен только на высоких оборотах двигателя, а на холостых и низких он отсутствует.
Неисправен масляный насос. Масло в гидрокомпенсатор подается медленно или вообще не подается.
Несвоевременная замена масла и масляного фильтра двигателя. Грязь в масле приводит к забиванию зазоров между корпусом и плунжером, «залипанию» шарика в седле клапана и, как следствие, к потере подвижности плунжера.
Засорение масляных каналов в головке блока цилиндров.

В другой нашей статье мы расскажем о том, как несколькими простыми способами.

2. Механические причины стука:

Обратный клапан неисправен. Гидрокомпенсатор стучит на холодную, сразу после запуска двигателя, но при увеличении числа оборотов звук пропадает. То же самое происходит и на прогретом двигателе, когда стук пропадает при нажатии на педаль акселератора.
Дефекты поверхностей корпуса и плунжера (задиры, вмятины, выбоины). Характерный стук слышен вне зависимости от скорости вращения вала ГРМ.
Износ плунжерной пары . В этом случае возникает стук при прогреве двигателя. При повторном запуске остывшего двигателя стука нет.

К чему приводит работа двигателя с неисправными гидрокомпенсаторами?

Стук компенсаторов сигнализирует о несоблюдении тепловых зазоров в системе ГРМ, хотя поначалу опасности для двигателя нет. Другое дело, если вы не предпринимаете никаких действий и продолжаете эксплуатировать автомобиль длительное время. В этом случае неизбежна поломка газораспределительного механизма. От ударных нагрузок, возникающих при запуске двигателя, в первую очередь страдают кулачки распределительных валов и связанные с ними детали ГРМ.

Кроме того, двигатель работает неровно, снижается мощность и увеличивается расход топлива.

Как устранить стук гидрокомпенсаторов

Замена масла и масляного фильтра. При выборе масла предпочтение отдается высококачественным синтетическим и полусинтетическим маслам с низкой вязкостью и моющими присадками.
Проверка работы масляного насоса. При обнаружении неисправности их ремонтируют или заменяют.
Очистка масляных каналов головки блока цилиндров. Каналы промываются бензином с помощью компрессора.

Видеоинструкция по устранению стука гидрокомпенсаторов

Посмотрите, как можно вылечить старые гидрокомпенсаторы

Результат

Многие автолюбители сталкиваются с этой проблемой — стучат гидрокомпенсаторы на горячем двигателе. В нашей статье мы поговорим об этом неприятном явлении. Начнем с того, что стук гидрокомпенсаторов может проявляться не только на горячем двигателе , но и при его запуске (холодном). Появление стука гидрокомпенсаторов на горячем и холодном двигателях может зависеть от одних и тех же или разных причин. Есть мнение, что компенсаторы более системно стучат на горячую. На холодном двигателе этот стук может появиться только в некоторые моменты.

В первую очередь любой автолюбитель должен убедиться, что появившийся ударный звук издает именно гидрокомпенсатор , а не какой-то другой узел или механизм двигателя внутреннего сгорания. Нужно только проверить горячий двигатель … Впрочем, сделать это несложно, так как стук компенсаторов имеет характерный звук. Однако если вы сомневаетесь в диагнозе, то лучше обратиться к специалисту в ремонтную мастерскую.

Теперь рассмотрим причины, вызывающие стук в гидрокомпенсаторах. Таких причин несколько, однако стоит отметить, что не все они являются проблемой компенсаторов.

Первая (наиболее распространенная) причина. Компенсаторы стучат из-за того, что в мотор было залито некачественное масло или оно давно не менялось. Во избежание появления стука советуем покупать только качественное моторное масло от надежных поставщиков.

Следующая причина — забиты каналы, по которым моторное масло должно поступать в гидрокомпенсаторы … Причем стук обязательно будет на горячем двигателе , а на холодном его может и не быть. Все дело в том, что пока двигатель холодный, моторное масло в нем имеет одинаковую вязкость, но как только двигатель начинает прогреваться, масло меняет свою вязкость и начинают появляться проблемы. Чтобы убрать этот звук, нужно заменить моторное масло и тщательно промыть всю систему. Кроме того, в будущем может потребоваться использование более вязкого моторного масла.

Третья причина — стук компенсаторов из-за забитого масляного фильтра. Моторное масло просто не подходит к гидрокомпенсаторам по необходимому давлению, в результате чего образуется воздушная пробка.

Четвертая причина — высокий или низкий уровень моторного масла. При этом масло обогащается воздушными массами. Пока двигатель холодный, процент воздуха в масле еще не высок, чтобы сделать его сжимаемым. После небольшой работы двигатель нагревается, количество воздуха в масле увеличивается, что делает его критическим. В результате гидрокомпенсаторы начинают стучать.

Пятая причина связана с проблемами с масляным насосом. Это происходит с изношенными насосами, которые не создают давления, необходимого для полноценного функционирования системы смазки автомобиля.

Шестая причина — износ посадочного места под гидрокомпенсатор. В результате нагрева двигателя все его детали расширяются, соответственно, посадочное место гидрокомпенсатора также расширяется и еще больше разбалтывается, что вызывает стук.

Седьмая причина в самом гидрокомпенсаторе. Стук возникает из-за проблем с гидравликой и механикой компенсатора.

Как видите, причин появления подобного стука множество. Разобраться в них, а уж тем более определить, какой из них главный, очень сложно. Хотя, можно не медлить и просто поменять всю цепь, начиная от масляного насоса и заканчивая самими компенсаторами. Это, конечно, приведет к положительному результату, но сколько все это будет стоить?

На наш взгляд, самое правильное решение для начинающего автомобилиста – обратиться к нормальному специалисту, который уж точно знает, каким методом найти причину стука и как его оптимально нейтрализовать.

Разберемся, что делать, если стучат гидрокомпенсаторы и каковы последствия этой проблемы.

Автомобильные гидравлические подъемники предназначены для регулирования зазоров в приводе клапанного механизма. Благодаря их использованию нет необходимости в периодической регулировке клапанов. Однако при работе мотора очень часто начинают стучать гидрокомпенсаторы. Рассмотрим подробнее причины этого стука.

Одной из основных причин является проникновение части воздуха в плунжерные пары гидрокомпенсаторов. Такая ситуация часто наблюдается в случаях, когда уровень масла в картере двигателя превышает верхнюю отметку или находится ниже минимального уровня. Идентичную картину можно наблюдать при длительной стоянке автомобиля на склоне.

Если вы обнаружите, что в автомобиле стучат гидрокомпенсаторы, причиной этого может быть воздействие грязи, отложившейся на их прецизионных поверхностях. Большое количество загрязнений происходит при использовании некачественного масла или несвоевременной замене. В этом случае стук гидрокомпенсаторов устраняется внутренней промывкой силового агрегата с помощью специальных присадок.

В некоторых случаях гидравлические компенсаторы могут преждевременно изнашиваться, вызывая стук. Устранить эту проблему можно только заменой всех гидрокомпенсаторов. Причиной преждевременного износа обычно является заводской брак.

По характеру шума гидрокомпенсаторов достаточно легко определить степень проблемы и выбрать эффективный метод ее решения:

Если шум появляется сразу после запуска силового агрегата и исчезает по мере прогрева, то требуется промывка;

Если шум появляется после прогрева и не исчезает при изменении нагрузки, то гидрокомпенсаторы не виноваты. Они исправны, и проблему нужно искать в других системах двигателя.

Технология подъемника клапана

Двигатель

Основная функция толкателя клапана довольно проста. Он сидит на распределительном валу и передает движения кулачка вверх через толкатели и коромысла, чтобы открывать и закрывать клапаны. Размер и форма кулачка под толкателем (умноженные на соотношение коромыслов) определяют подъем клапана и продолжительность. Таким образом, подъемник просто следует за движениями кулачка. Но это играет роль в люфте (зазоре) и шуме клапанного механизма.

Область контакта между толкателями и выступами кулачка является самой нагруженной поверхностью внутри двигателя, при этом давление в точке контакта составляет от 200 000 до 300 000 фунтов на квадратный дюйм в зависимости от давления пружины клапана! Следовательно, очень важно, чтобы оба компонента имели правильную геометрию (как выпуклую, так и коническую), чтобы обе поверхности имели достаточную твердость, чтобы противостоять преждевременному износу и выходу из строя, и чтобы точка контакта хорошо смазывалась моторным маслом.

Роликовые подъемники

Большое усовершенствование произошло с изобретением роликовых подъемников. Поместив небольшое колесо на дно подъемника, трение между кулачком и подъемником значительно снижается. Вот почему все современные двигатели с толкателями имеют роликовые подъемники. Роликовые подъемники также позволяют использовать более радикальные профили кулачков с более быстрыми наклонами открытия и закрытия, которые обеспечивают большее полное открытие клапана для заданного подъема и продолжительности.

Установка колеса в нижней части подъемника также изменяет динамику между подъемником и кулачком. Роликовый подъемник должен удерживаться в фиксированном положении с кулачком, чтобы колесо плавно катилось по кулачку, поэтому вы не хотите, чтобы подъемник вращался или скручивался.

Если исходный кулачок и подъемники все еще в хорошем состоянии и используются повторно, убедитесь, что все подъемники снова установлены в исходные отверстия (то же место, что и раньше). Однако, если оригинальный кулачок изношен и нуждается в замене, также замените подъемники. Не портите новый или переточенный кулачок, повторно используя изношенные подъемники.

Единственным исключением из этого правила являются роликовые кулачки. Поскольку выступы кулачка плоские, а подъемники имеют ролики, а не выпуклую поверхность, новый роликовый кулачок можно установить на бывшие в употреблении роликовые подъемники, при условии, что все подъемники находятся в хорошем состоянии и не имеют повреждений, точечной коррозии или трещин.

Гидравлические подъемники

Гидравлические подъемники были впервые разработаны еще в 1930-х годах и стали широко использоваться в серийных двигателях в 1950-х годах. Гидравлические толкатели устраняют стук, производимый массивными толкателями, потому что клапанный механизм работает с нулевым зазором (зазором). Цельным толкателям требуется небольшой воздушный зазор между кончиками коромысла и верхними частями штоков клапанов, чтобы компенсировать тепловое расширение двигателя при его нагревании.

Регулировка зазоров имеет решающее значение, поскольку слишком большой зазор делает работу клапанов шумной и снижает подъем клапана, продолжительность и производительность. Слишком маленький зазор также может создавать проблемы, поскольку из-за этого клапаны открываются раньше и закрываются позже, уменьшая рассеивание тепла через седла клапанов, когда клапаны закрыты. Это может привести к перегреву некоторых клапанов (особенно выпускных клапанов) и выходу их из строя.

Если зазор слишком тугой и полностью закрывается, он может удерживать клапан открытым, вызывая потерю компрессии и, возможно, контакт между клапаном и поршнем.

Гидравлические подъемники устраняют стук и необходимость периодической регулировки, поддерживая нулевой зазор при работающем двигателе. Они делают это, используя давление масла на подпружиненный плунжер внутри корпуса подъемника. Масло заполняет полость под плунжером при закрытом клапане. Это толкает поршень вверх, чтобы устранить слабину в клапанном механизме и удерживать его в натянутом состоянии.

Односторонний обратный клапан внутри подъемника удерживает давление внутри подъемника, когда клапан открывается. Поскольку масло несжимаемо, масло, оставшееся под плунжером, предотвращает сжатие плунжера, а подъемник действует как твердый подъемник, открывая клапан.

Гидравлические подъемники также бережнее относятся к компонентам клапанного механизма, чем сплошные подъемники, поскольку нулевой зазор в клапанах уменьшает ударный эффект, который возникает, когда клапаны захлопываются при более высоких оборотах двигателя. Воздушного зазора для заполнения нет, поэтому клапан просто следует за кулачком, когда он закрывается для более мягкой посадки. Это также снижает уровень шума и помогает продлить срок службы компонентов клапанного механизма.

На высокой скорости гидравлические подъемники могут «накачивать» и удерживать клапаны в открытом положении, в результате чего клапаны всплывают. Это может произойти, если пружины клапана недостаточно сильны, чтобы поддерживать нормальное управление клапаном, и толкатели пытаются устранить слабину, которой на самом деле нет. Это приводит к чрезмерному удлинению плунжера и препятствует полному закрытию клапана. То же самое может произойти, если масло внутри толкателя не стравливается достаточно быстро между циклами для поддержания нормального зазора клапана.

Гидравлические подъемники представляют собой узлы с точной посадкой. Плунжер плотно прилегает к корпусу, чтобы обеспечить минимальный зазор, поэтому скорость утечки не слишком велика или слишком мала. Вот почему вы никогда не должны смешивать внутренние детали при очистке и восстановлении комплекта гидравлических подъемников. Очистите каждый подъемник отдельно, чтобы сохранить исходные допуски сборки.

Новые конструкции подъемника

Постоянное стремление добиться большей топливной экономичности современных двигателей привело к разработке различных технологий «рабочего объема по требованию», «переменного рабочего объема» или «отключения цилиндров» на некоторых двигателях. По сути, идея состоит в том, чтобы отключить до половины цилиндров двигателя, когда он находится под небольшой нагрузкой, для экономии топлива. Отключение топливных форсунок для отключения определенных цилиндров экономит топливо. Но если клапаны все еще открываются и закрываются, двигатель тратит энергию на прокачку воздуха через мертвые цилиндры. Клапаны также должны быть деактивированы в то же время, чтобы максимизировать экономию энергии.

Деактивация клапанов захватывает воздух в мертвых цилиндрах. Это создает эффект «воздушной пружины», который возвращает почти столько же энергии при ходе поршня вниз, сколько затрачивается при ходе сжатия вверх. Двигатель сжимает воздух во время такта сжатия, а воздух отталкивается назад, когда он расширяется во время хода вниз.

Существуют различные способы деактивации цилиндров, включая кулачки с разными кулачками для каждого цилиндра, изменение положения коромысла или использование гидравлических подъемников, которые могут складываться по команде для устранения подъема клапана. Толкатель клапана с регулируемым положением может работать с нормальной высотой плунжера или с уменьшенной высотой плунжера. Для этого требуется вторичное отверстие для подачи масла и клапан для изменения положения плунжера внутри подъемника.

Модуль управления силовым агрегатом (PCM) регулирует давление масла в толкателях с помощью электромагнитных клапанов. При отключении нескольких цилиндров можно использовать несколько соленоидов для управления потоком масла к различным парам толкателей. Проблемы с датчиками двигателя (в частности, MAP, датчиками расхода воздуха и положения дроссельной заслонки), соленоидами управления потоком масла, давлением моторного масла (если двигатель также оснащен масляным насосом переменной производительности), PCM или неисправности проводки могут повлиять на нормальную работу. такой системы.

Советы по сборке

Гидравлические толкатели обычно издают некоторый шум при первом запуске двигателя, но вскоре он должен стихнуть, когда масло заполняет толкатели, и толкатели расширяются, чтобы уменьшить люфт в клапанном механизме. Некоторые эксперты говорят, что перед установкой гидрокомпенсаторы следует предварительно замочить в масле и прокачать. Другие говорят, что в этом нет необходимости, и на самом деле увеличивается риск того, что подъемники будут держать клапаны открытыми слишком далеко.

Обычная процедура регулировки комплекта гидравлических толкателей заключается в вращении кулачка таким образом, чтобы каждая пара подъемников находилась в самом нижнем положении на базовой окружности кулачка. Это делается путем поворота кривошипа так, чтобы цилиндр находился в верхней мертвой точке на такте сжатия, при этом оба клапана были полностью закрыты. Затем коромысла настраиваются на нулевой зазор, а затем дополнительно поворачиваются на 1/2–3/4, чтобы толкнуть плунжеры внутри толкателей вниз в среднее положение. Затем процедура повторяется для каждого цилиндра, пока все подъемники не будут настроены. Если толкатели предварительно заполнены маслом, они могут не нажимать вниз, когда коромысла получают дополнительный поворот, в результате чего вместо этого клапаны поднимаются со своих седел.

Проблемы с гидравликой, стук толкателей двигателя.

lincoln u… Гидравлическая проблема со стуком подъемников двигателя. Линкольн ты…

Задайте вопрос, получите ответ как можно скорее!

☰

ЗАПРОСИТЬ ЦЕНУ

спросил

Шае Б

на 26.12.2016

Стучат гидрокомпенсаторы. Трудно управлять. Трансмиссия кажется проскальзывает, но Может быть дифференциальная причина, когда машина, наконец, заводится, она издает глухой звук, который кажется мне прямо под ногами. Я знаю, что машина проехала почти 600 тысяч миль, но, за исключением проблем с рулевым управлением, у которых, я думаю, были другие проблемы из-за задержки столь необходимой замены рулевой тяги / шарового шарнира. Пассажирская сторона была сделана, но теперь нижняя шаровая опора со стороны водителя нужна настолько плохо, что вы действительно можете увидеть наклон колеса. Но проблемы с трансмиссией и дифференциалом начались с разницей примерно в месяц. А буквально вчера у него сейчас проблемы с теплом. Поправьте меня, если я ошибаюсь, но все эти штуки правильно используют гидравлические системы. Да, и, конечно же, в нем есть масло, трансмиссия, жидкость для гидроусилителя руля и антифриз на всякий случай, если вам интересно
Автомобиль для мужа — Lincoln Town Car 2004 года, а не g35 в моем профиле У моей машины пробег 600000км.
В моей машине установлена автоматическая коробка передач.

Шум от двигателя или выхлопа Осмотр	$94,99 — $114,99	Получить предложение
Автомобиль издает шум Осмотр	$94,99 — $114,99	Получить предложение

г.

Или для любого другого авторемонта

Получить предложение

Марвин Сандерленд

Автомеханик

23 года опыта

Привет. Если лифтеры действительно постукивают, то они, вероятно, застревают. Попробуйте залить в двигатель один литр трансмиссионной жидкости и запустить его на 15 минут при 3000 об/мин. Это разбавит исходное масло и очистит залипшие толкатели. Затем слейте масло и замените фильтр новым фильтром и новым маслом. Запустите двигатель и посмотрите, исчез ли шум. Если шум все еще присутствует, то гидрокомпенсаторы необходимо заменить. Что касается лязга, то это не коробка передач и не дифференциал, а скорее передний кардан, который издает шум. При затянутых тормозах и включенном стояночном тормозе включите передачу заднего хода, а затем — движение вперед и обратно на задний ход. Выполните этот шаг примерно 3-4 раза и посмотрите, возникает ли шум в обоих направлениях. Если это так, то подшипники карданного вала сгорели и нуждаются в замене. Я рекомендую заменить все универсальные шарниры на приводном валу для лучшей производительности. Если вам нужна дополнительная помощь с шумом двигателя и лязгом под автомобилем, обратитесь за помощью к профессионалу, например, к вашему механику.

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Горит индикатор низкого уровня масла, хотя в машине есть масло.

Здравствуйте. Символ, который вы видите на приборной панели, означает, что компьютер перевел двигатель в режим пониженной мощности. Это происходит потому, что компьютер двигателя пытается защитить двигатель от повреждения из-за состояния, в котором он…

Автомобиль глохнет при включении кондиционера.

Заглохший автомобиль при включении кондиционера или дефростера указывает на проблему с компрессором. Либо он заедает/трудно вращается, либо хладагент кондиционера перегружен, что препятствует вращению компрессора. Это также увеличит нагрузку на…

Автомобиль не переключает передачи

Я предполагаю, что у вас механическая коробка передач. Коробка передач в вашем Ford — полностью синхронизированная 5-ступенчатая G15M-R. Ваша проблема может быть со сцеплением или гидравликой сцепления. Если коробка передач плохо переключается или…

Аккумулятор разряжается, когда автомобиль не работает ночью

Здравствуйте, спасибо, что написали о своем Chevrolet Aveo5 2009 года. Батареи, которые разряжаются за ночь, не редкость. Это называется паразитным сливом (https://www.yourmechanic.com/article/the-top-5-things-that-will-drain-your-battery) и может иметь множество разных причин. Скорее всего, это какие-либо неоригинальные электрические аксессуары, например…

Где находятся оба щупа уровня трансмиссионной жидкости

Привет! Спасибо, что написали о своем Subaru Baja 2004 года. Проверить трансмиссионную жидкость можно только в одном месте (https://www.yourmechanic.com/article/how-to-check-manual-transmission-fluid-by-robert-tomashek) на вашем автомобиле. Рядом с задней частью двигателя будет щуп с желтой ручкой…

Зазор между магнитолой и приборной панелью

Здравствуйте. В то время как стандарты DIN и Double-DIN определяют высоту, ширину, глубину и т. д. стандартов упаковки аудиооборудования, они не принимают во внимание какие-либо размеры отделки, которые могут быть разными для всех производителей. Я бы перепроверил с…

Очень громкий хлопок при резком повороте влево. Утечка жидкости трансмиссии или гидроусилителя руля в месте соединения рулевой колонки с рейкой.

Привет. Если все остальное уже установлено с автомобиля-донора, то, похоже, шланг высокого давления — это все, что вам нужно установить. Самое сложное в этом — маршрутизация. Одно дело…

Я менял топливный насос 4 раза за 3 года

OEM-насос, то есть AC DelCo, может продлить срок службы. Срок службы насоса может сократиться при плохом заземлении или падении напряжения в линии электроснабжения насоса и/или при ограничении выходной мощности насоса…

Мощность не глохнет, и очень трудно разогнаться, потому что она дергается и глохнет

Привет Джейкоб. Лучше всего диагностировать такую проблему, когда вы понимаете все возможные источники кода неисправности OBD-II. Когда сигнал к и от датчика положения распредвала и PCM нарушен, искра зажигания…

Статьи по Теме

Признаки плохого или неисправного регулятора троса сцепления

Общие признаки включают затрудненное отключение, ослабление педали сцепления и чрезмерное натяжение троса сцепления.

Признаки неисправного или неисправного троса кикдауна

Если вы чувствуете, что коробка передач вашего автомобиля переключается грубо, слишком быстро или слишком медленно, вам может потребоваться заменить трос кикдауна.
