Что такое стартер и какие неисправности могут быть

Что такое стартер двигателя

Стартер – это, по сути, простой электродвигатель, предназначенный для пуска ДВС (двигателей внутреннего сгорания). Он необходим для первичного проворота маховика ДВС и коленвала. После начала работы мотора происходит разрыв электрической цепи на стартер от элемента питания, шестерня расцепляется с маховиком. Этот агрегат состоит из следующих основных элементов:

  • корпус;
  • статор;
  • якорь;
  • щётки;
  • втягивающее реле;
  • обгонная муфта (бендикс) с шестернёй.

Стартеры могут быть с редуктором или без него. Редукторы используются в стартерах мощных двигателей или предназначенных для тяжёлых условий работы. Редуктор несколько усложняет конструкцию, но значительно упрощает пуск двигателя даже при низком заряде батареи.

Какие неисправности стартера наиболее распространены

Стартер работает только в период пуска ДВС, поэтому, хотя он и подвергается серьёзным нагрузкам, но непродолжительное время.Из чего состоит стартер: из чего состоит, для чего нужен, где находится, принцип работы, неисправности

Основными признаками выхода из строя стартера являются нетипичные звуки непосредственно после пуска двигателя (шестерня не расцепляется с маховиком), после поворота ключа (нажатии кнопки) слышен щелчок, но маховик не проворачивается, отсутствие реакции на манипуляции с ключом (пусковой кнопкой). Иногда незначительная неисправность может вывести из строя весь агрегат, если пользоваться им при появлении признаков некорректной работы.

Самыми частыми причинами поломок являются:

  1. Износ щёток.
  2. Замыкание пластин коллектора.
  3. Обрыв подводящих или внутренних электрических цепей.
  4. Замыкание (пробой) обмоток.
  5. Поломка втягивающего реле.
  6. Износ бендикса с шестерней, поломка вилки.

При выходе из строя реле и щёток они должны заменяться целиком. В сборе меняется и бендикс. Замкнувшие обмотки можно отремонтировать, но часто это не оправданно экономически. Если стартер совсем не реагирует на зажигание, проверку его работоспособности лучше начать с замка зажигания и цепи питания.Из чего состоит стартер: из чего состоит, для чего нужен, где находится, принцип работы, неисправности

Для этого можно подать питание напрямую с батареи на контактные клеммы, если стартер пускается, значит произошел обрыв проводов с замка.

Выводы

Как и у других узлов любой техники, корректная и долговечная работа стартера зависит от двух условий. Это своевременное обслуживание и применение качественных деталей. Параметры стартера рассчитываются под характеристики определенного мотора и его условия работы. Оригинальные запчасти при надлежащем уходе прослужат очень долго и не подведут в самый ответственный момент. Если по какой-либо причине вышел из строя стартер двигателя и его необходимо заменить, то нужно выбирать запасную часть, которая рекомендована изготовителем под конкретный тип и марку двигателя. Многие причины поломок можно устранить самостоятельно или в сервисных мастерских.



Стартер на Ваз 2106: устройство, замена, ремонт

Главная » Ваз 2106


Стартер Ваз 2106  – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле.Из чего состоит стартер: из чего состоит, для чего нужен, где находится, принцип работы, неисправности Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Содержание

  1. Конструктивные особенности
  2. Частые неисправности
  3. Снятие и установка

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

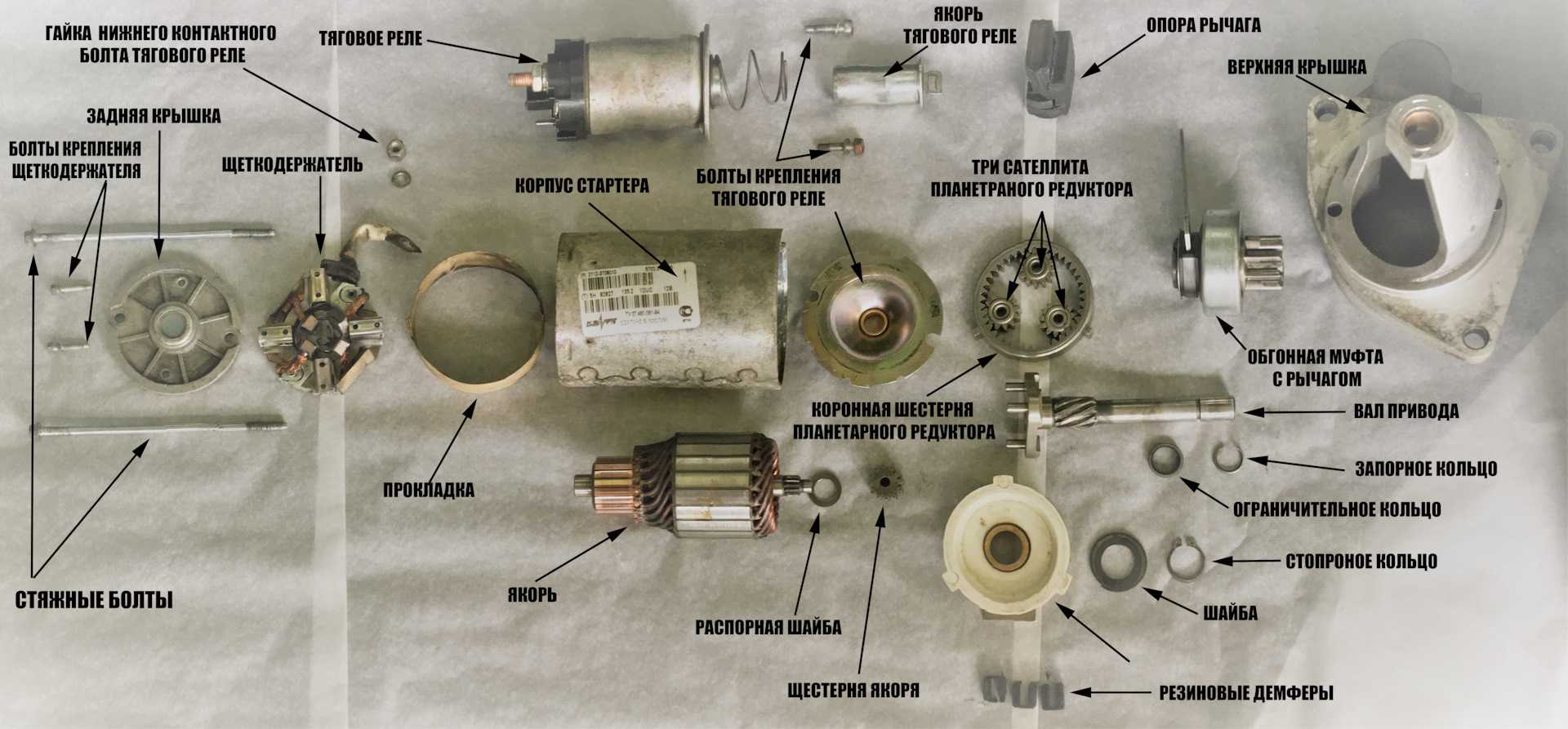

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

  1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно.Из чего состоит стартер: из чего состоит, для чего нужен, где находится, принцип работы, неисправности Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
  2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
  3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
  4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
  5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

  1. Ослабляем нижний крепежный болт и достаем его.Из чего состоит стартер: из чего состоит, для чего нужен, где находится, принцип работы, неисправности
  2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
  3. Убираем щиток.
  4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
  5. Также отворачиваем нижний крепежный болт.
  6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
  7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
  8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.
