Из чего состоит ходовая часть: Из чего состоит ходовая часть автомобиля

Ходовая часть автомобиля

Содержание

1. Из чего состоит ходовая часть
2. Элементы ходовой
3. Типы подвесок
4. Независимая подвеска
5. Типа Макферсон
6. Заключение

За качество и надежность перемещения машины отвечает сразу несколько узлов. Основным элементом считается ходовая часть автомобиля. Конструкция состоит из нескольких частей, которые позволяют автомобилисту комфортно перемещаться на транспортном средстве.

Из чего состоит ходовая часть

Для обеспечения нормального передвижения основные элементы ходовой части крепятся к кузову машины. В результате получается многофункциональная конструкция узлов, которая соединяет колеса с кузовом. В перечень функций ходовой части входит:

• смягчение движения;
• гашение колебаний кузова;
• прием поперечных и продольных усилий, толчков.

Благодаря установке упругих деталей подвески, транспортное средство не подвергается тряске, а также излишней вибрации.

Подвеска отвечает за уровень комфорта передвижения

Устройство ходовой части автомобиля выглядит следующим образом:

• рама;
• балки мостов;
• передняя и задняя подвески;
• колеса.

Элементы ходовой

Первой габаритной деталью ходовой части является управляемый мост. Элемент выполнен в виде балки повышенной прочности. В нее вмонтированы поворотные цапфы, которые фиксируются при помощи специальных шарниров. Также данная конструкция оснащается специальными соединительными деталями.

В основе управляемого моста лежит жесткая балка штампованного типа. При таком строении мост в передней части автомобиля представлен поперечной балкой, к которой крепятся управляемые колеса.

Крутящий момент от мотора к данному узлу не подводится. Мост является не ведущим и выполняет функцию несущей конструкции. Управляемые системы бывают различных типов и применяются как на легковом, так и на грузовом транспорте.

Список того, что входит в ходовую часть автомобиля достаточно большой. Ключевыми элементами можно назвать упругие детали подвески. Детали позволяют смягчать сильные удары и толчки во время езды. Также данные узлы способны снижать вертикальное ускорение и динамическую нагрузку на конструкцию.

Благодаря разнообразию упругих элементов, кузов автомобиля практически не подвергается пагубному воздействию неровностей на дорожном покрытии. Управление транспортным средством становится плавным и контролируемым.

На многих разновидностях автомобилей могут применяться следующие элементы ходовой:

• листовые рессоры;
• пружины;
• пневматические детали;
• гидропневматические амортизаторы;
• резиновые детали;
• направляющие запчасти;
• рычаг направляющего элемента.

Независимая подвеска

Типы подвесок

По своему предназначению подвеска является той частью, которая отвечает за вертикальное движение колеса относительно кузову. Именно данная конструкция напрямую взаимодействует с кузовом и дорожным покрытием.

На данный момент в автомобилестроении применяется два основных типа подвесок:

• зависимая;
• независимая.

Также на некоторых машинах устанавливается полузависимая подвеска. Однако этот образец чаще всего относят к зависимой схеме.

Ранее на различном транспорте широко применялась зависимая конструкция. Сейчас этот образец постепенно отходит на второй план. Чаще всего система балок устанавливается на грузовые автомобили, которые постоянно подвергаются большим нагрузкам. Также балки нашли применение на внедорожниках рамного типа. На фото подвеска отличается простотой строения. Однако, основное преимущество заключается в надежности. Ее дешево и удобно обслуживать.

Основная часть зависимой системы – рессора. Узел представлен в виде пакета листов, которые выполнены в изогнутой форме. Большинство производителей во время создания рессор используют пружинистую сталь, которая отлично справляется с функцией балансировка кузова.

Независимая подвеска

Большей популярностью пользуется независимый тип подвески. Данная конструкция считается более сложной в плане технического обслуживания ходовой части автомобиля. Основная характеристика этой системы заключается в наличии индивидуальных точек крепления и упругих элементов для каждого колеса. На неровной дороге преимущество несравнимо – колеса не взаимодействуют друг с другом, что делает передвижение авто более плавным.

Благодаря отсутствию общих мостов, процесс ремонта становится проще. При возникновении неисправностей с одной осью нет необходимости восстанавливать противоположную сторону конструкции.

Подвеска типа Макферсон

Типа Макферсон

90% автомобильных компаний применяют наиболее надежный тип подвески – Макферсон. Это независимый образец системы, который лучше всех показал себя на различных типах транспорта. Элементы ходовой части составляют одну цельную схему, которая отличается высокой надежностью.

Данный узел выглядит следующим образом:

• на ступицу одевают колесный диск;
• ступица шарнирным образом фиксируется к кузову;
• роль держателей выполняют жесткие рычаги.

Существует большое разнообразие рычагов, которые могут располагаться согласно разным схемам. Наиболее распространенными являются одинарные, сдвоенные, А-образные рычаги. Детали могут быть верхними и нижними. В состав простой независимой подвески входит один рычаг, располагающийся снизу.

Что еще относится к системе:

• ступицы;
• шаровые опоры;
• тормозные диски;
• поворотные рычаги;
• опорные чашки, располагающиеся снизу;
• пружины;
• буфер сжатия;
• верхние опоры стойки;
• гайки;
• штоки;
• поворотные кулаки;
• валы привода;
• защитные чехлы.

Элементом, гасящим колебания ступицы, является стойка. Деталь состоит из амортизатора и наружной пружины. Качественное крепление стойки к кузову обеспечено подушкой. Внутри узел оснащен упорным подшипником, благодаря которому стойка может вращаться вокруг своей оси.

Со временем стойка начинает передавать все больше колебаний на кузов. Проверку стойки в случае выхода из строя можно выполнить самостоятельно путем раскачивания кузова. При сильном качении неисправный узел не стабилизирует кузов.

Заключение

Ходовая часть машины состоит из целого ряда элементов, которые нуждаются в своевременном обслуживании. Оба типа подвесок необходимо поддерживать в отличном техническом состоянии, чтобы на дороге не возникало неприятностей. Наиболее часто заменяемыми деталями ходовой принято считать сайлентблоки, втулки и шаровые опоры. Реже приходится менять стойки стабилизаторов.

Устройство ходовой части ВАЗ 2114 – задняя и передняя подвеска

Главная » ВАЗ 2114 » Подвеска

Автор Сергей Жигулин На чтение 6 мин. Опубликовано 08.10.2021

Полный комплект элементов ходовой части ВАЗ 2114

В устройство ходовой части автомобиля входит две подвески – передняя и задняя. Во время эксплуатации машины больше всего нагрузки приходится на ходовую. От состояния передней и задней подвесок зависит качество и комфорт езды, а также безопасность водителя и пассажиров. Основная функция каждой подвески – это устранение колебаний и смягчение езды. Также в задачи ходовой части входят уменьшение кренов при поворотах, обеспечение плавного хода, предоставление высокой информативности для водителя в городе и на скоростной магистрали.

На дорогах стран СНГ ходовая часть испытывает сверх нагрузки, так как состояние дорожного полотна оставляет желать лучшего. Как результат, частое обращение автомобилистов в автосервис. С ВАЗ 2114 дела обстоят лучше, так как здесь стоят более современные системы, если сравнивать с предыдущими моделями Лада. Многие автомобилисты выбирают самостоятельное решение проблемы. Но чтобы понимать, что вышло из строя, необходимо знать устройство подвески.

Содержание

1. Что входит в заднюю подвеску?
2. Разбор и замена задней подвески: инструкция
3. Устройство передней подвески
4. Разбор и замена передней подвески: инструкция

Что входит в заднюю подвеску?

На изображении ниже присутствуют все основные элементы задней подвески, которые могут выйти из строя.

Схема задней подвески ВАЗ 2114

1. Первая деталь – это резинометаллический шарнир, который является основным креплением к кузову автомобиля.
2. Кронштейн, с помощью которого происходит крепление рычага задней подвески к кузову.
3. Кожух амортизатора.
4. Буфер, принимающий на себя нагрузку от хода сжатия.
5. Крышка кожуха.
6. Основная шайба опоры.
7. Амортизационная подушка.
8. Распорная втулка.
9. Стойка (амортизатор).
10. Прокладка изоляции.
11. Цельная пружина.
12. Соединительный элемент для рычагов.
13. Балочный рычаг.
14. Кронштейн для крепления конструкции стойки.
15. Фланец.
16. Рычажная втулка.

В устройство балки входит соединитель и два продольные рычаги, эти элементы обозначены на схеме под номером «12» и «13». Скреплены детали между собой за счет сварки. В задней части к рычагам присоединены фланцы (номер «15»), кронштейны для крепления стоек (амортизаторов). К фланцам прикручены оси задней пары колес вместе с тормозными элементами. Спереди на рычагах задней подвески установлены втулки (16). Крепятся они за счет резинометаллических шарниров – номер «1». Пружина одним концом упирается на опору через резиновую прокладку, а другим – на амортизационную чашку.

Разбор и замена задней подвески: инструкция

Цветом выделены основные части задней подвески

Полный разбор задней подвески требуется в том случае, если автомобилист решил смазать все детали или поменять их. Чаще всего требуется добраться до конкретного элемента и заменить его. Проходит разбор следующим образом:

1. ВАЗ 2114 устанавливается под смотровой ямой, как вариант – на подъемник. В багажном отделении отсоединяются задняя и боковая облицовка, катушка ремней безопасности. Также в багажном отделении есть крепления стоек к кузову автомобиля. Их необходимо ослабить, полностью откручивать не нужно.
2. Далее ослабляются крепления задней колесной пары. Для этого нужно снять колпаки, а затем полностью демонтировать колеса. Держать автомобиль в этом время должны надежные домкраты, обычно их устанавливают с каждой стороны.
3. Теперь необходимо демонтировать тросы тормозной системы. Доставать их нужно в сборе. Для этого отсоединяются крепления тросов к рычагам подвески и кузову ВАЗ 2114. После демонтируются тормозные барабаны. Наконечники тросов следует достать из рычагов ручного привода. Также нужно отсоединить фланцы от тормозных щитков.
4. Перед тем, как демонтировать шланги и патрубки тормозной системы, нужно позаботиться о предотвращении утечки. Далее необходимо демонтировать упругий рычаг привода, который используется для работы регулятора давления тормозов. Чтобы извлечь рычаг, нужно разобщить его с кронштейном за счет удаления стопорной шайбы, затем убрать серьгу с колесной оси.
5. Следующим шагом будет отсоединение стоек (амортизаторов). Для этого следует снять резиновые подушки, гайки крепления к кузовной части и шайбу. После этого нужно поставить дополнительные упоры для передней колесной пары. Заднюю часть следует приподнять. После этого можно снимать буфера хода сжатия, пружины и амортизационные кожухи.
6. Если отсоединить кронштейны крепления кузова, то всю балку можно будет отсоединить. Перед автомобилистом будет лежать задняя подвеска вместе со стойками. При необходимости можно разобрать амортизаторы, что уже не составит труда.

   Составляющие задней стойки ВАЗ 2114

ВАЖНО. Извлекать амортизационную пружину нужно при помощи специальных стяжек. Если их не использовать, можно получить серьезную травму, так как железная пружина находится под большим давлением.

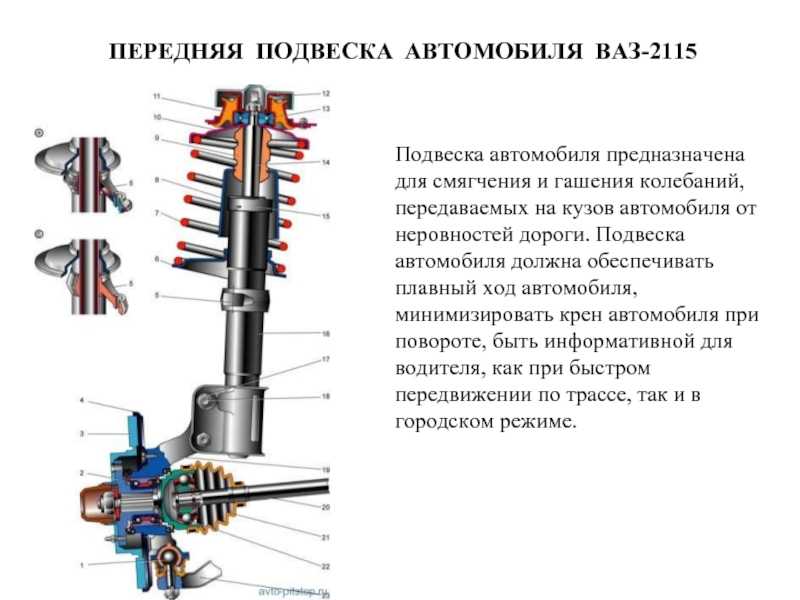

Устройство передней подвески

Основным элементом передней ходовой части ВАЗ 2114 является амортизаторная стойка, которая обозначена под номером «9». Она крепится к поворотному кулаку двумя болтами. По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Под номером «11» указан болт, который проходит через отверстия стоечного кронштейна, он имеет эксцентриковую шайбу и эксцентриковый поясок. Когда рулевой механизм поворачивается, происходит поворот верхнего болта. Результат – автомобиль поворачивает. Чаще всего из строя выходят стойки амортизаторов, так как они выполняют основную работу.

Схема и пояснения к ней

Разбор и замена передней подвески: инструкция

1. ВАЗ 2114 устанавливается на смотровую яму или поднимается на подъемнике. Автомобиль нужно поставить на стояночный тормоз. С колес необходимо снять колпаки, ослабить болты крепления и открутить гайку ступицы. Зафиксировав переднюю часть автомобиля, можно снимать передние колесо.
2. Далее необходимо извлечь палец шарового шарнира, который находит в поворотном рычаге передней стойки. Следующим шагом будет демонтаж передней стойки стабилизатора (номер «24») от рычага передней подвески (номер «22»). Следующим удаляются растяжки от кузова (30). Далее необходимо полностью отсоединить шаровой шарнир, который держится на поворотном кулаке.
3. Теперь можно демонтировать рычаг передней подвески. Для этого его нужно отсоединитесь от кронштейна кузова (28). После рычаг снимается вместе с кронштейном и растяжкой (29, 30). Также необходимо убрать болты, с помощью которых колодки прикреплены к поворотному кулаку.
4. Перед автомобилистом будет суппорт в сборе. Чтобы с ним не возникало проблем, его не нужно полностью снимать, требуется подвесить суппорт на крючке таким образом, чтобы на основной шланг не поступала нагрузка. Следующим шагом будет выпрессовка шлицевого хвостовика из ступицы переднего колеса.
5. Со стороны моторного отсека нужно убрать защитный кулак («41»). Для этого следует раскрутить гайки телескопической стойки, а затем снять цельную стойку передней подвески. Она должна быть вместе со ступицей колеса и поворотным кулаком. Аналогичным образом снимается другая стойка передней подвески. Далее со штанги демонтируются стойки.

   Снятие пружин при помощи стяжек

При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат – дополнительные расходы.

В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ 2114, нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости.

Оцените автора

Материалы, используемые в шасси и компонентах кузова автомобиля

• Главная
• Новости
• Материалы, используемые в шасси и компонентах кузова автомобиля

Аккуратный взгляд на то, что представляет собой кузов автомобиля.

Автор: carandbike Team

13 июня 22 16:44 IST

Основные моменты

• Множество различных факторов определяют, какой материал используется для сборки автомобиля.
• Время от времени появляются новые и лучшие материалы.
• Посмотрите, какие материалы идут на изготовление шасси и кузова автомобиля.

Способ изготовления кузова автомобиля полностью зависит от соображений производителя в отношении законодательства, правил, типов компонентов, которые в него входят, и многого другого. Эти материалы в конечном итоге определяют, насколько безопасен автомобиль, а также являются важным фактором при принятии решения об их окончательной цене. Сегодня мы рассмотрим материалы, которые сейчас используются производителями автомобилей по всему миру.

Почему важно иметь подходящие материалы для изготовления шасси и кузова автомобиля?

Фото: www.pexels.com

Вообще говоря, автопроизводители учитывают четыре основных фактора:

1. Вес: Эффективность автомобиля во многом зависит от его веса.
   Производители всегда стремятся сделать свои автомобили более эффективными. Такие автомобили не только нравятся большему количеству людей, но и сокращают их выбросы и вносят свой вклад в окружающую среду.
2. Экономика: Стоимость является одним из наиболее важных потребительских факторов в автомобильной промышленности. Он определяет, достоин ли новый материал замены старого, когда речь идет о конструкции автомобиля.
3. Безопасность: Любой материал, выбранный для изготовления шасси и кузова автомобиля, должен быть способен поглощать определенное количество ударов для обеспечения безопасности пассажиров. Это делает безопасность важным фактором при выборе материалов, которые будут использоваться в конструкции автомобиля.
4. Вторичная переработка: Защита окружающей среды — чрезвычайно важный вопрос, которым сейчас озабочена автомобильная промышленность. Это привело к принятию нескольких правил и саморегулирования в отношении типов материалов, используемых при производстве автомобилей.

Материалы, использованные для изготовления шасси и кузова автомобиля:

Фото: www.pexels.com или механическое сопротивление. Сталь также предлагает высокую эффективность производства и долговечность. Более того, усовершенствования в разработке стали во всем мире сделали материал более прочным и легким, чем когда-либо прежде.

2. Алюминий: Алюминий широко используется для изготовления шасси и конструкции кузова автомобиля, так как он имеет малый вес и высокое поглощение энергии. Он также устойчив к коррозии, что является большим преимуществом. Алюминиевые отливки также используются для поршней, головок цилиндров, впускных коллекторов и трансмиссии.

3. Магний: Магний на 33 % легче алюминия и на 75 % легче стали, что делает его идеальным для использования в современных автомобилях. Однако компоненты, изготовленные из этого материала, должны иметь уникальный дизайн для использования в автомобильной продукции. Это потому, что он имеет более низкую прочность на растяжение, усталостную прочность и сопротивление ползучести по сравнению с алюминием.

4. Усовершенствованные композитные материалы: Производители автомобилей также используют композиты, армированные волокном, поскольку они позволяют значительно снизить вес благодаря своей низкой плотности.

5. Эпоксидные композиты из углеродного волокна: Многие производители гоночных автомобилей отдают предпочтение эпоксидным композитам из углеродного волокна из-за их высокой прочности и малого веса.

6. Композиты из стекловолокна: Композиты из стекловолокна не только не подвержены коррозии, но и легче, чем сталь и алюминий. Им даже легко придать форму.

# car components

# car chassis

# building a car

Related Articles

Newly Added Used Cars

View All

Finance up to 90%

2015 Maruti Suzuki

Swift DZire VDI

• 37 123 км
|
• Дизель
|
• Руководство

1 год гарантии бесплатно

5,00 ₹ LakhEMI начинает @ 11 198 ₹

Mahindra First Choice, Bank Street, Нью-Дели

Финансы до 90%

2018 Toyota

Innova Crysta 2. 8 Z 7 STR

• 70 000 км
|
• Дизель
|
• Automatic

2 -летняя гарантия бесплатно

₹ 18,75 Lakhemi Starts @ 41,994

Mahindra First Choice, Bank Street, New Delhi

Финансы до 90%

2018 Ford

Endeavor 3.2.

25 000 км

|

Дизель

|

Автоматический

2 года гарантии бесплатно

₹ 32,00 LakhEMI стартует @ 71 669 ₹

Mahindra First Choice, Bank Street, New Delhi

2013 Audi

A4 2.0 TDI

• 55 000 км |
• Дизель
|
• Automatic

1 Year Assistance Free

₹ 12.00 Lakh

Mahindra First Choice, Bank Street, New Delhi

Finance up to 90%

2017 Honda

Jazz V CVT Petrol BS IV

• 15,000 km
|
• Бензин
|
• Automatic

2 -летняя гарантия бесплатно

₹ 7,50 Lakhemi Starts @ ₹ 16 797

Mahindra First Choice, Bank Street, New Delhi

2015 Honda

City VX CVT Petrol

• 62,876 KM
76 KM76 KM76 KM76 KM76 KM76 KM76.
• Бензин
|
• Автоматическая

Бесплатная помощь в течение 1 года

7,90 лакха

Mahindra First Choice, Bank Street, New Delhi

2014 Skoda

Octavia 2.0 Ambition TDI CR MT

• 63 000 км
|
• Дизель
|
• Руководство

1 год помощи бесплатно

₹ 8,50 лакха

Mahindra First Choice, Bank Street, New Delhi

Финансы до 90%

Great

2015 Toyota

Eui III III 2,5 G 70011

2015 Toyota

Eurie III 2,5 G 70011.

• 86 543 км
|
• Дизель
|
• Руководство

Гарантия на 1 год бесплатно

8,75 ₹ LakhEMI начинает @ 19 597 ₹

Mahindra First Choice, Bank Street, New Delhi

Финансы до 85%

2020 Kia

Seltos GTX Plus Бензин

• 22 000 км
|
• Бензин
|
• Manual

2 Year Warranty Free

₹ 17. 00 LakhEMI starts @ ₹35,959

Mahindra First Choice, Bank Street, New Delhi

2017 Audi

A4 30 TFSI Technology

• 23,123 km
|
• Бензин
|
• Автоматический

1 год бесплатного обслуживания

₹ 29.95 Lakh

Mahindra First Choice, Bank Street, New Delhi

Top trending

Car

Bike

1Mahindra XUV700

2Kia Carens

3Tata Nexon

4Maruti Suzuki Grand Vitara

5New Mahindra Thar 2020

Подержанные автомобили по стилю жизни

Процесс производства шасси — Pressmark

Рама автомобиля образует основу автомобиля, известного как шасси, эта рама поддерживает узлы и другие компоненты автомобиля. Шасси также обеспечивает устойчивость автомобиля от различных сил и ударов, которые ему приходится выдерживать на протяжении всей жизни. Конструкция рамы представляет собой цельный кузов в случае легковых автомобилей, а большинство коммерческих автомобилей, таких как грузовики, производятся с конструкцией кузова на раме.

Современные шасси сегодня используются в различных моделях

Шасси должно вмещать различные системы, такие как рама, колеса, тормоза, рулевое управление и подвеска. Чтобы сохранить жесткость всей конструкции, при изготовлении шасси необходимы решения, основанные на опыте и современных инженерных возможностях. Pressmark предлагает нашим клиентам отличное соотношение цены и качества, поскольку у нас есть не только опыт для решений в автомобильной сфере, но и упорство и стремление решать проблемы.

Чрезвычайно важно, чтобы конструкция шасси была прочной, надежной и долговечной. Инженеры-конструкторы, работающие в Pressmark, обладают навыками оптимизации веса и размера шасси. Используя стандартное отраслевое программное обеспечение, такое как SolidWorks, мы выполняем моделирование проекта для создания прототипа. Мы способны не только производить и тестировать продукт после его проектирования, но также проектировать и изготавливать инструменты, что выделяет нас среди наших конкурентов.

---

Материалы шасси

Распространение экологических этикеток имеет последствия для всех, поскольку все мы являемся потребителями, но также имеет особые последствия для всех, кто занимается дизайном продуктов и выбором материалов.

Материал, используемый для изготовления шасси, обычно представляет собой углеродистую сталь, но также становится все более распространенным, что они состоят из алюминиевых сплавов, учитывая его легкие характеристики. Шасси состоит из нескольких стальных профилей I, C и U. Такие операции, как складывание, прессование и прокатка, выполняются для включения различных элементов шасси. Прессование и гибка являются важными этапами производства шасси, и компания Pressmark имеет более чем 40-летний опыт работы в области штамповки и связанных с ней операций.

Следующий процесс на производственной линии – сварка. Сварка обеспечивает жесткость, однородность и высокую прочность шасси. Разнообразное сварочное оборудование, доступное в компании Pressmark, обеспечивает выполнение больших объемов работ в короткие сроки.
