Система работы инжектора. Что такое инжектор? Особенности детали

Что такое инжектор? Это незаменимая деталь в системе каждого современного автомобиля, работающего на бензине. По своей конструкции она напоминает некую форсунку, которая разбрызгивает топливо в цилиндры ДВС. Простыми словами, инжектор разбрызгивает смесь воздуха и капель бензина в камере сгорания. Многие путают данную деталь с устаревшим карбюратором, считая ее равной по функциям и конструкции. Однако это совсем не так. В данной статье мы узнаем, что такое инжектор, а также чем он отличается от карбюратора.

Большая разница

Распознать и отличить инжектор от карбюратора довольно просто. Во-первых, это определяется визуально — первая деталь намного меньше второй и имеет другую конструкцию. Однако есть еще одна особенность, которую внешне определить невозможно. И заключается она в приготовлении смеси. Если в карбюраторных ДВС бензин перед поступлением в камеру смешивается с воздухом, расходуя при этом до 10 процентов то устройство инжектора работает по принципу форсунки.

Топливо в таком случае подается под Поэтому последний тип совсем не влияет на мощность мотора и не отбирает ее у автомобиля при разгоне и движении.

Разновидности

Можно выделить три основные группы, на которые подразделяется современный и многие другие отечественные автомобили имеют одноточечную систему впрыска. Происходит это следующим образом: на все четыре цилиндра подается топливо только с одной форсунки, в которой предварительно была подготовлена смесь горючего.

Второй тип — распределенный. Весь процесс происходит аналогичным образом, единственное отличие заключается в количестве форсунок. Их может быть несколько — каждый коллектор укомплектовывается своим инжектором. Количество напрямую зависит от типа мотора. Если он 4-цилиндровый, на коллекторе стоит четыре форсунки, если шестицилиндровый, то шесть.

Последний тип впрыска — непосредственный. Здесь все происходит как у дизельных двигателей — бензин подается непосредственно в цилиндры, поэтому именно такие автомобили имеют самый экономичный

Плюсы и минусы

Ответ на вопрос о том, что такое инжектор, мы уже нашли, теперь перейдем к другим особенностям форсунок. Главные преимущества применения подобных систем заключаются в экономном Безусловно, дозировка у инжектора намного точнее, поэтому лишнего топлива здесь никогда не бывает. Немаловажным является и то, что данные двигатели более динамичны. Мощность сохраняется при подаче топлива в камеру сгорания, соответственно, машина становится более резвой. Однако минусы здесь тоже присутствуют. Первый недостаток заключается в их стоимости. Форсунка может стоить и 100, и даже 400 долларов США, поэтому ее обслуживание следует производить на СТО. По своей конструкции инжектор довольно сложный, поэтому при самостоятельном ремонте на его чистку следует тратить много времени.

А при обращении в сервисный центр придется выложить немало денег. Несмотря на минусы, данная деталь всегда была и будет самой эффективной и надёжной в ДВС.

Итак, мы рассмотрели вопрос о том, что такое инжектор, и описали все особенности этой детали.

» означает устройство, работающее на основе впрыска. То есть топливная смесь впрыскивается непосредственно в цилиндры. При этом на ранней стадии автомобилестроения использовался моновпрыск, подразумевающий наличие одной общей форсунки для всех цилиндров. Однако позже стали использовать распределительную систему, в которой каждая форсунка впрыскивает топливо в свой цилиндр. Именно такая система и стоит на большинстве современных автомобильных двигателей.

Как работает инжектор

Инжекторная система включает в себя несколько дополнительных элементов, среди которых датчики, контроллер, бензонасос, регулятор давления. На контроллер поступает информация от многочисленных датчиков, которые сообщают электронике о расходе воздуха, оборотах коленвала, температуре охлаждающей жидкости, напряжении в сети авто, положении дроссельной заслонки и много других важных данных. На основе полученной информации контроллер (или ЭБУ – электронный блок управления) производит дозирование подачи топлива и управляет другими системами, приборами авто, обеспечивая наиболее оптимальный режим работы двигателя.

Схему работы инжектора можно рассмотреть и по-другому: электрический насос качает топливо, регулятор давления обеспечивает разницу давления в форсунках и впускным коллектором, а контроллер, получая информацию от датчиков, управляет системами двигателя, в т. ч. подачей топлива, распределением зажигания.

Плюсы и минусы инжектора

Одно из основных достоинств – более низкий по сравнению с карбюраторным двигателем расход топлива, обусловленный точечным впрыском. Также точное дозирование обеспечивает практически полное сгорание топлива в цилиндрах, что уменьшает токсичность выхлопных газов. В результате работы инжектора мотор работает в наиболее оптимальном режиме, что увеличивает его мощность (примерно на 5-10%) и продлевает срок службы.

К другим плюсам относится облегченный запуск в зимнее время (подогрев не требуется) и быстрое реагирование на изменение нагрузки, что улучшает динамические свойства авто. Но не обошлось и без минусов: инжектор обходится дороже карбюраторной системы, а его ремонт достаточно сложен и дорог. Если обслуживание карбюратора нередко сводится к промывке, продувке, то для одной только качественной диагностики инжектора требуется специальное оборудование, которое, учитывая российскую специфику, имеется далеко не в каждом автосервисе.

Инжектор устанавливается во все современные машины и стал полноценной заменой для карбюратора. Он отличается простой и надежной конструкцией, благодаря чему получил широкое распространение.

Инжектор впервые был создан в 1951 году. Уже через три года его установили в автомобиль. Но это была только первая проба, массовое распространение эти элементы получили только в 1970-х. Со временем они существенно потеснили карбюраторы и стали полноценной частью транспортного средства.

Что представляет собой устройство?

Инжектор в машине – форсунка, через которую происходит распыление топлива; механический распылитель жидкости или газа . Горючее может быть в жидкой или газообразной форме. Оно поступает в двигатель внутреннего сгорания, где поджигается и используется для движения цилиндров.

Применяется инжекторная система впрыска топлива, при которой горючее поступает во впускной коллектор или цилиндры. Она может быть нескольких типов, в зависимости от конструктивных особенностей и типа автомобиля.

Работа.

Наиболее распространенная система состоит из нескольких основных элементов:

• форсунки,
• блок управления,
• бензиновый насос,
• регуляторы давления,
• датчики.

Стандартная конструкция инжекторной системы достаточно проста. Чем меньше элементов, тем выше надежность оборудования и снижается вероятность последующего отказа установки.

Как работает система?

Перечислим этапы:

• установлен датчик расхода воздуха, он измеряет воздушную массу, которая была впущена в силовой агрегат,
• в блоке управления собираются данные со всех датчиков, они проходят обработку,
• происходит высчитывание количества топлива, которое можно сжечь в двигателе,
• форсунки открываются и распыляют горючее в мотор.

Электронный блок управления является наиболее сложным элементом всей системы. Он собирает данные, осуществляет вычисление согласно заложенным алгоритмам. Именно этот элемент управляет всем процессом.

Механизм инжектора достаточно сложный и состоит из комплекса взаимосвязанных элементов. Иногда возникает загрязнение данного компонента, что приводит к нарушению работы двигателя. Но чисткой и обслуживанием должны заниматься профессионалы. Есть риск неправильно выполнить отдельные операции, что приведет к необходимости ремонта или полной замены оснащения. Если провести все этапы правильно, то удается восстановить полноценное функционирование системы подачи горючего.

Топливная система автомобилей с электронным впрыском имеет ряд особенностей по сравнению с карбюраторным двигателем. Поговорим как работает топливная система инжектора , ее основная задача и устройство.

Устройство топливной системы инжектора

Задачей системы подачи топлива является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками, установленными во впускной трубе. В систему подачи топлива инжектора входят следующие элементы:

• топливный фильтр 6;
• топливопроводы — подающий 8 и сливной 7;
• рампа форсунок с топливными форсунками 9;
• регулятор давления топлива 4;
• штуцер контроля давления топлива 1.

Устройство система подачи топлива инжекторного двигателя
Электробензонасос

Электробензонасос конструктивно входит в модуль электробензонасоса, устанавливаемого на инжекторных автомобилях внутри топливного бака. Модуль включает в себя сам насос, датчик указателя уровня топлива, фильтр и завихритель для отделения пузырьков пара.

Электробензонасос нагнетает топливо из топливного бака в подающий топливопровод. На инжекторных автомобилях применяется модуль погружного типа, то есть располагается непосредственно в топливном баке и охлаждается за счет бензина. Создаваемое насосом давление топлива значительно больше требуемого для нормальной работы двигателя на любых режимах.

Электробензонасос управляется контроллером системы через отдельное реле. Реле предотвращает подачу топлива при включенном зажигании и неработающем двигателе.

Топливный фильтр

Система топливоподачи предназначена для точной регулировки количества поступающего в двигатель топлива. Грязь в топливе может привести к неустойчивой работе форсунок и регулятора давления, быстрому их износу. Поэтому к чистоте топлива предъявляются особые требования.

В системе топливоподачи предусмотрен фильтр. Основу топливного фильтра составляет бумажный элемент с пористостью около 10 мкм. Интервал замены фильтра зависит от объема фильтра и степени загрязнения топлива.

Топливопроводы

Различают прямой и обратный топливопроводы. Прямой предназначен для топлива, поступающего из модуля электробензонасоса в топливную рампу. Обратный доставляет избыток топлива после регулятора давления обратно в бак.

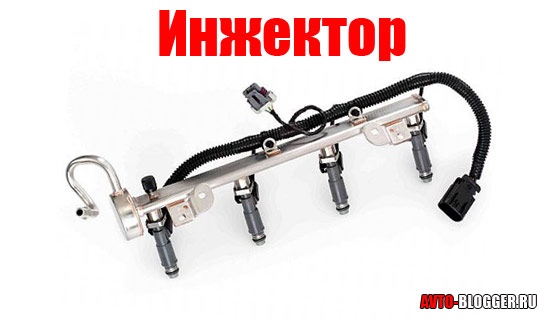

Топливная рампа инжекторного двигателя
Топливо заполняет топливную рампу и равномерно распределяется на все форсунки. На топливной рампе кроме форсунок располагаются регулятор давления топлива и штуцер контроля давления в топливной системе. Размеры и конструктивное исполнение рампы устраняют локальные пульсации давления топлива вследствие резонансов при работе форсунок.

Регулятор давления топлива

Количество впрыскиваемого топлива должно зависеть только от длительности впрыска — времени открытого состояния форсунки. Поэтому разница между давлением топлива в топливной рампе и давлением во впускной трубе (перепад давления на форсунках) должна оставаться постоянной. Для этого служит регулятор давления топлива. Он пропускает обратно в бак излишки топлива.

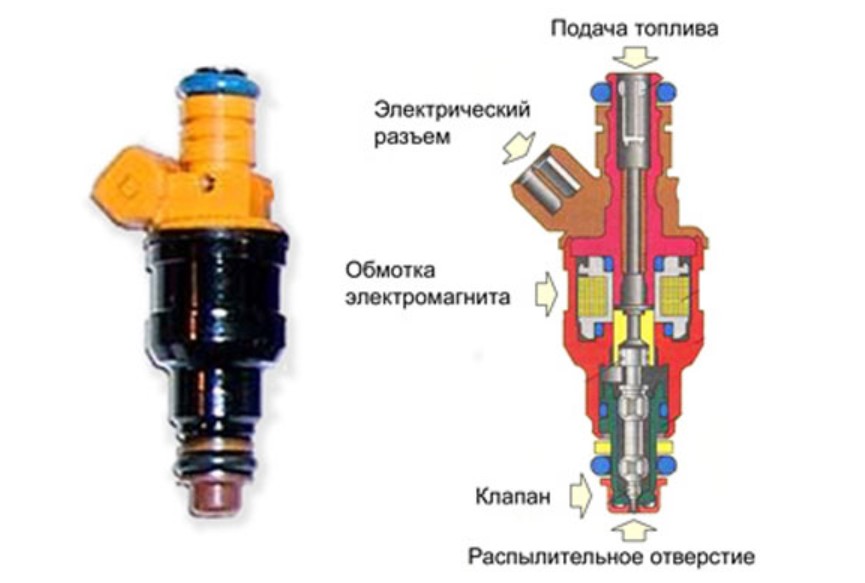

Электромагнитная форсунка

Основное устройство дозировки топлива. Электромагнитная форсунка имеет клапанную иглу с насаженным магнитным сердечником.

В спокойном состоянии спиральная пружина прижимает клапанную иглу к уплотнительному седлу распылителя и закрывает выходное топливное отверстие. При прохождении электрического тока сердечник с клапанной иглой поднимается (на 60-100 мкм), и топливо впрыскивается через калиброванное отверстие. В зависимости от способа впрыска, частоты вращения и нагрузки двигателя время включения составляет 1,5-18 мс. Зависимость количества прошедшего через форсунку топлива от времени открытия при постоянной разности давлений — важнейший показатель работы форсунки.

Не стоит менять форсунки на своем автомобиле на дорогие от иномарки. Как правило, хороших результатов это не дает, более действенный метод это промывка форсунок . Из вышесказанного видим, что форсунка — очень важный компонент системы впрыска. Поэтому она требует к себе большого внимания.

Как работает топливная система инжектора?

Для нормальной работы двигателя необходимо обеспечить поступление в камеру сгорания двигателя топливовоздушной смеси оптимального состава. Смесь приготавливается во впускной трубе при смешивании воздуха и топлива. Контроллер подает на форсунку управляющий импульс, который открывает нормально закрытый клапан форсунки, и топливо под давлением распыляется во впускную трубу перед клапаном.

Поскольку перепад давления топлива поддерживается постоянным, количество подаваемого топлива пропорционально времени, в течение которого форсунки находятся в открытом состоянии . Контроллер поддерживает оптимальное соотношение топливовоздушной смеси путем изменения длительности импульсов. Увеличение длительности импульса впрыска приводит к увеличению количества подаваемого топлива — обогащению смеси. Уменьшение длительности импульса впрыска приводит к уменьшению количества подаваемого топлива, то есть к обеднению.

Наряду с точной дозировкой впрыскиваемой топливной массы имеет важное значение и момент впрыскивания. Поэтому количество форсунок соответствует количеству цилиндров двигателя.

Что такое (система впрыска топлива)? Каков принцип работы ? Какие преимуществами и недостатки у по сравнению с карбюратором? Правда ли, что некачественный бензин приводит к выходу из строя? Инжектор (injector) переводится с английского как «форсунка». Термин «инжекторная система впрыска топлива» означает подачу топлива во впускной коллектор или непосредственно в цилиндры путем впрыска.

Простейшая электронная система впрыска включает в себя электрический бензонасос, регулятор давления, электронный блок управления, датчики угла поворота дроссельной заслонки, датчики температуры охлаждающей жидкости и числа оборотов коленвала, и собственно форсунку (форсунки). Системы впрыска бензина авто современных моделей гораздо сложнее, так как для улучшения характеристик двигателя в электрическую схему впрыска входит еще целый список датчиков и устройств – датчики детонации и температуры впускного воздуха, лямбда-зонд, катализатор и т.д.

В зависимости от количества форсунок и места подачи топлива системы впрыска подразделяются на три вида – одноточечный, многоточечный и непосредственный. Одноточечный впрыск (моновпрыск) автомобиля предполагает наличие одной форсунки (), которая стоит на месте карбюратора. Одноточечный впрыск проще, менее начинен управляющей электроникой, но и менее эффективен. В системах многоточечного впрыска каждый цилиндр имеет свой , который подает топливо в коллектор к впускным клапанам. В новейших системах впрыска авто топливо подается непосредственно в цилиндры, как у дизелей.

Нажимая педаль акселератора, вы регулируете лишь количество топливной смеси. Точнее, перемещая дроссельную заслонку, регулируется количество воздуха, поступающего в двигатель – а уже карбюратор или обеспечивает двигатель авто соответствующим количеством бензина для поддержания наиболее эффективного состава топливной смеси.

Работа карбюратора автомобиля основана на эффекте Вентури. Сужение диаметра трубы, по которой течет газ или жидкость, вызывает увеличение скорости потока и уменьшение давления. Чем больше открыта дроссельная заслонка, тем выше разрежение в карбюраторе и тем больше топлива всасывается в проходящий через карбюратор воздух.

В отличие от карбюратора, не пускает топливо на самотек, а насильно впрыскивает его во впускной коллектор соразмерно

количеству проходящего воздуха. Такой подход позволяет более гибко управлять составом смеси, обогащая или обедняя ее в зависимости от разных факторов. Форсунки, обычно установлены непосредственно над впускными клапанами всех цилиндров, что упрощает подготовку смеси для больших двигателей. Карбюратор плохо справляется с большими количествами смеси, так что на машинах с мощными двигателями раньше ставили конструкции из двух карбюраторов. В механическом воздух проходит во впускной коллектор через трубу Вентури, в которой установлен напорный диск. Чем больше поток воздуха, тем сильнее перепад давления между узкой и широкой частями трубки и тем больше отклоняется напорный диск, действующий на клапан, который изменяет давление топлива, подводимого к форсункам (и, таким образом, количество бензина, попадающего в двигатель).

Кроме напорного диска, на клапан действует «управляющее» давление. Это давление позволяет механическому учитывать факторы, определяющие состав смеси – в первую очередь, температуру охлаждающей жидкости и разрежение во впускном коллекторе. Например, при резком нажатии на педаль газа в двигатель поступает большое количество воздуха и разрежение за дроссельной заслонкой уменьшается. Управляющее давление тоже падает, и клапан пропускает в форсунки дополнительное количество бензина – таким образом обеспечивается своевременная реакция на резкое нажатие педали.

Эффективность авто зависит от числа параметров, используемых при расчете состава смеси. Например, информация о температуре воздуха позволяет точнее определять «идеальный» состав смеси, так как холодный воздух плотнее горячего. Добавлять в механическую систему все новые и новые датчики становилось неудобно, так что дело неминуемо кончилось программно-управляемым впрыском. В электронном впрыске вместо напорного диска, непосредственно регулирующего давление топлива, установлен датчик моментального расхода воздуха – как правило, заслонка, отклоняющаяся на разные углы, в зависимости от скорости потока воздуха. Данные от этого датчика, а также от датчиков температуры двигателя и входящего воздуха, содержания кислорода в отработанных газах, разрежения во впускном коллекторе – попадают в электронный управляющий блок . Управляющий блок рассчитывает требуемое количество бензина по данным от датчика расхода воздуха, после чего использует таблицы коэффициентов обогащения и обеднения смеси в зависимости от показаний остальных датчиков.

Изменения в системе впрыска топлива произошли и в бензонасосе автомобиля. Если карбюратору бензонасос нужен лишь затем, чтобы доставить бензин из бензобака в поплавковую камеру, то в случае впрыска насосу требуется создать избыточное давление (механические работают при давлении в 5–6 атм. , а электронные, как правило – в 2–3 атм). Мощность бензонасоса пришлось значительно увеличить, и поместить его у бензобака – так бензонасос стал электрическим (традиционно бензонасос приводился от двигателя).

Бензонасос, как правило, должен быть погружен в бензин, который он использует и для смазки. Именно по этой причине инжекторные автомобили не стоит доводить до пустого бензобака. Вращающийся без бензина бензонасос рискует отслужить значительно раньше срока. Кроме этого, именно бензонасос, а не форсунки или другие элементы системы впрыска, чаще всего становится жертвой некачественного бензина.

Системы впрыска бензина авто по сравнению с карбюраторами имеют множество преимуществ: благодаря более точной дозировке топлива снижается токсичность выхлопов (так как происходит более полное сгорание топлива), повышается экономичность, повышают мощность двигателя. Кроме этого, исправный двигатель с системой впрыска имеет лучшие пусковые свойства (независимо от температуры и при хорошем качестве бензина), более устойчиво работает, имеет высокую надежность.

Недостатков у всего два – высокие требования к качеству топлива и более высокая стоимость обслуживания и запчастей. А срок службы во многом зависит от качества бензина. В качестве профилактики для увеличения срока службы в наших условиях эксплуатации может служить систематическая промывка – через каждые 20 — 25 тыс. км. В противном случае они могут так закоксоваться, что никакая промывка уже не поможет. Тогда надо обратиться к услугам профессиональной . На после , вам предложат один из двух вариантов очистки инжектора : химический или ультразвуковой — в зависимости от степени загрязнения. Для проверки и диагностики эффективности работы форсунок инжектора на существуют специальные стенды. Подробнее об очистке инжекторов написано в статье « Уход за инжектором » .

Наши услуги

Что это — инжектор? Специфические особенности детали

Что такое инжектор? Это незаменимая деталь в системе каждого современного автомобиля, работающего на бензине. По своей конструкции она напоминает некую форсунку, которая разбрызгивает топливо в цилиндры ДВС. Простыми словами, инжектор разбрызгивает смесь воздуха и капель бензина в камере сгорания. Многие путают данную деталь с устаревшим карбюратором, считая ее равной по функциям и конструкции. Однако это совсем не так. В данной статье мы узнаем, что такое инжектор, а также чем он отличается от карбюратора.

Большая разница

Распознать и отличить инжектор от карбюратора довольно просто. Во-первых, это определяется визуально – первая деталь намного меньше второй и имеет другую конструкцию. Однако есть еще одна особенность, которую внешне определить невозможно. И заключается она в приготовлении смеси. Если в карбюраторных ДВС бензин перед поступлением в камеру смешивается с воздухом, расходуя при этом до 10 процентов мощности двигателя, то устройство инжектора работает по принципу форсунки. Топливо в таком случае подается под высоким давлением. Поэтому последний тип совсем не влияет на мощность мотора и не отбирает ее у автомобиля при разгоне и движении.

Разновидности

Можно выделить три основные группы, на которые подразделяется современный инжектор. ВАЗ и многие другие отечественные автомобили имеют одноточечную систему впрыска. Происходит это следующим образом: на все четыре цилиндра подается топливо только с одной форсунки, в которой предварительно была подготовлена смесь горючего. Второй тип – распределенный. Весь процесс происходит аналогичным образом, единственное отличие заключается в количестве форсунок. Их может быть несколько – каждый коллектор укомплектовывается своим инжектором. Количество напрямую зависит от типа мотора. Если он 4-цилиндровый, на коллекторе стоит четыре форсунки, если шестицилиндровый, то шесть.

Последний тип впрыска – непосредственный. Здесь все происходит как у дизельных двигателей – бензин подается непосредственно в цилиндры, поэтому именно такие автомобили имеют самый экономичный расход топлива.

Плюсы и минусы

Ответ на вопрос о том, что такое инжектор, мы уже нашли, теперь перейдем к другим особенностям форсунок. Главные преимущества применения подобных систем заключаются в экономном расходе топлива. Безусловно, дозировка у инжектора намного точнее, поэтому лишнего топлива здесь никогда не бывает. Немаловажным является и то, что данные двигатели более динамичны. Мощность инжекторных моторов сохраняется при подаче топлива в камеру сгорания, соответственно, машина становится более резвой. Однако минусы здесь тоже присутствуют. Первый недостаток заключается в их стоимости. Форсунка может стоить и 100, и даже 400 долларов США, поэтому ее обслуживание следует производить на СТО. По своей конструкции инжектор довольно сложный, поэтому при самостоятельном ремонте на его чистку следует тратить много времени.А при обращении в сервисный центр придется выложить немало денег. Несмотря на минусы, данная деталь всегда была и будет самой эффективной и надёжной в системе питания ДВС.

Итак, мы рассмотрели вопрос о том, что такое инжектор, и описали все особенности этой детали.

определение и синонимы слова инжектор в словаре русский языка

ПРОИЗНОШЕНИЕ СЛОВА ИНЖЕКТОР

ЧТО ОЗНАЧАЕТ СЛОВО ИНЖЕКТОР

Инжектор

Инжектор. Значения. ▪ Инжектор — струйный насос для нагнетания газа или жидкости в резервуары, например, питательной воды в паровой котёл. ▪ Инжектор — ускоритель для ввода заряженных частиц в основной ускоритель. ▪ Инжектор — форсунка — механический распылитель жидкости или газа, топлива, а также часть системы впрыска топлива бензинового ДВС. ▪ Инжектор — устройство для имплантации эластичного искусственного хрусталика в глаз….

Значение слова инжектор в словаре русский языка

ИНЖЕКТОР м. Струйный насос для нагнетания жидкости.

СЛОВА, РИФМУЮЩИЕСЯ СО СЛОВОМ ИНЖЕКТОР

Синонимы и антонимы слова инжектор в словаре русский языка

ПЕРЕВОД СЛОВА ИНЖЕКТОР

Посмотрите перевод слова инжектор на 25 языков с помощью нашего многоязыкового переводчика c русский языка. Переводы слова инжектор с русский языка на другие языки, представленные в этом разделе, были выполнены с помощью автоматического перевода, в котором главным элементом перевода является слово «инжектор» на русский языке.

Переводчик с русский языка на

китайский язык 注射器

1,325 миллионов дикторов

Переводчик с русский языка на

испанский язык inyector

570 миллионов дикторов

Переводчик с русский языка на

английский язык injector

510 миллионов дикторов

Переводчик с русский языка на

хинди язык सुई लगानेवाला

380 миллионов дикторов

Переводчик с русский языка на

арабский язык محقن

280 миллионов дикторов

Переводчик с русский языка на

португальский язык injetor

270 миллионов дикторов

Переводчик с русский языка на

бенгальский язык প্রবেশক

260 миллионов дикторов

Переводчик с русский языка на

французский язык injecteur

220 миллионов дикторов

Переводчик с русский языка на

малайский язык penyuntik

190 миллионов дикторов

Переводчик с русский языка на

немецкий язык Injektor

180 миллионов дикторов

Переводчик с русский языка на

японский язык インジェクター

130 миллионов дикторов

Переводчик с русский языка на

корейский язык 주사기

85 миллионов дикторов

Переводчик с русский языка на

яванский язык injector

85 миллионов дикторов

Переводчик с русский языка на

вьетнамский язык người tiêm thuốc

80 миллионов дикторов

Переводчик с русский языка на

тамильский язык உட்செலுத்தி

75 миллионов дикторов

Переводчик с русский языка на

маратхи язык इंजेक्शनच्या

75 миллионов дикторов

Переводчик с русский языка на

турецкий язык enjektör

70 миллионов дикторов

Переводчик с русский языка на

итальянский язык iniettore

65 миллионов дикторов

Переводчик с русский языка на

польский язык wtryskiwacz

50 миллионов дикторов

Переводчик с русский языка на

украинский язык інжектор

40 миллионов дикторов

Переводчик с русский языка на

румынский язык injector

30 миллионов дикторов

Переводчик с русский языка на

греческий язык μπεκ

15 миллионов дикторов

Переводчик с русский языка на

африкаанс язык injector

14 миллионов дикторов

Переводчик с русский языка на

шведский язык injektor

10 миллионов дикторов

Переводчик с русский языка на

норвежский язык injektor

5 миллионов дикторов

ТЕНДЕНЦИИ ИСПОЛЬЗОВАНИЯ ТЕРМИНА «ИНЖЕКТОР»

На показанной выше карте показана частотность использования термина «инжектор» в разных странах.

Примеры использования в литературе на русский языке, цитаты и новости о слове инжектор

КНИГИ НА РУССКИЙ ЯЗЫКЕ, ИМЕЮЩЕЕ ОТНОШЕНИЕ К СЛОВУ

«ИНЖЕКТОР»

Поиск случаев использования слова инжектор в следующих библиографических источниках. Книги, относящиеся к слову инжектор, и краткие выдержки из этих книг для получения представления о контексте использования этого слова в литературе на русский языке.

РАПОРТ. Согласно Вашему распоряжению о предоставлении объяснений по поводу шестичасового простоя 4 бригады з/к з/к, имевшего место 12 ноября с. г. на участке «Золотой ключ» вверенного Вам прииска, доношу: …

Варлам Шаламов, 2013

2

Паровозы ФД-ИС. Устройство и уход — Страница 103

Однако НКПС, считаясь с затруднениями в освоении промышленностью постройки водоподогревателей, согласился отказаться от их установки на на: ровбзах серийной постройки Фд, а так. как инжектор мятого пара и к этому …

3

Паровоз — Страница 138

Как только по той или другой причине подача воды в котел прекратится. нона тотчас попадет из 2-го конуса в камеру Г и, выхоця но трубке 1. даст знать. что инжектор перестал работать. Поэтому трубка ‚1 и называется воспитал …

Г.П. Васильев, 2014

4

Конструкции паровозов — Страница 284

которая соединена с пароразборной колонкой котла и служит для подачи све— жего пара в инжектор при закрытом регуляторе (по каналу Б), атакже и для п о с т о я н н о г о добавказсвежего пара в инжектор по небольшому …

И.М. Струженцов, 2013

5

Иномарки. Полезные советы

C помощью этой книги иномарка, владельцем которой Вы стали или собираетесь стать, из красивого незнакомца превратится в надежного . ..

Илья Мельников, 2013

6

Колымские рассказы:

Инжектор. Начальнику прииска тов. А. С. Королеву От начальника участка «Золотой ключ» Кудинова Л. В. РАПОРТ Согласно Вашему распоряжению о предоставлении объяснений по поводу шестичасового простоя 4 бригады з/к …

Варлам Шаламов, 2013

7

Как устроен и работает паровоз — Страница 77

поступит по водоприемной трубе в инжектор и устремятся через вестовую трубу наружу, в атмосферу. Это значит, что инжектор«забрал», т. е\ присосал воду. Если помощник машиниста выглянет в этот момент из окна будки, …

В. А. Дробинский, 2013

8

Руководство паровозному машинисту — Страница 157

Если талан не сядет на место, то закачать веду при: закрытии запернсм клант не и открыть непарный клапан, после чего закрыть нависшей Инжектор теряет горячую воду через вещевую трубу ьюсле окоичания закачки: 3.

Г.С. Соколов, 2013

9

Имплицитность в художественном тексте: — Страница 81

Начальник прииска, не поняв, что инжектор – это прибор, предлагает поместить его в роту усиленного режима. Основной сложностью для понимания является именно этот иронический момент, возникающий в связи с неверным …

Елена Валентиновна Ермакова, 2010

10

Национализация промышленности и организация …

Наше внимание было обращено на инжектор Зяблова и Башкина, причем было указано на некоторые выгодные особенности этого типа, дающие ему преимущество перед инжектором Фридмана. Решено было войти в сношения …

Государственный архив Октябрьской революции и социалистического строительства Ленинградской области, ‎М. В Киселева, ‎Анатолий Васильевич Венедиктов, 1960

НОВОСТИ, В КОТОРЫХ ВСТРЕЧАЕТСЯ ТЕРМИН «ИНЖЕКТОР»

Здесь показано, как национальная и международная пресса использует термин инжектор в контексте приведенных ниже новостных статей.

Орловский маслозавод перестанет издавать неприятный запах

В настоящий момент на крыше маслопрессового цеха «Орелрастмасло» идет монтаж голландской воздухоочистной установки «Аэрокс Инжектор». «Газета-портал «Орловская среда», Окт 15»

Как работает инжекторный двигатель

При этом инжектор не нужно регулярно чистить и настраивать. Потому в 70-е годы произошло масштабное вытеснение карбюраторов инжекторными … «Autofeel, Сен 15»

На 3D-принтере напечатали рабочую модель двигателя Boeing …

В 2013 году агенство успешно испытало напечатанный инжектор, а в апреле 2015 при помощи 3D-печати инженеры NASA создали из меди гильзу . .. «N+1, Сен 15»

Очиститель инжектора: поможет или навредит?

А Тойотовская присадка чистит инжектор и не вредит лямбде и свечам. … А для простого инжектора Боярских правильно заметил, что вреда может … «АВТОБИЗНЕС, Авг 15»

Промывка инжекторов (форсунок) и их тестирование …

Наш автосервис у Тумана в Новосибирске предлагает свои услуги по промывке инжекторов (форсунок) и их тестирование УЛЬТРАЗВУКОМ (винс, wins … «news-siss.ru, Ноя 14»

Многофункциональный Trojan.PWS.Papras.4 угрожает …

После успешного запуска инжектор извлекает и распаковывает основные модули троянской программы, а затем встраивает их во все запущенные . .. «Ferra, Фев 14»

Другой Урал

Помимо электронного управления инжектором, двигатели мотоциклов Урал укомплектовали новым распредвалом, масляным фильтром и маховиком с … «Mail.Ru, Ноя 13»

Новосибирские физики собрали инжектор для термоядерного …

Учёные из новосибирского Института ядерной физики им. Будкера СО РАН создали опытный образец инжектора плазмы для термоядерного реактора … «Сиб.фм, Ноя 13»

Журналистам показали инжектор плазмы, квадрокоптер и …

А для более масштабных экспериментов сотрудники института начали собирать инжектор мощностью 10 мегаватт. Об этом журналистам рассказал … «Новости Академгородка, Ноя 13»

NASA успешно испытало ракетную деталь, напечатанную на 3D …

Испытания инжектора были проведены еще на прошлой неделе. В ходе тестов жидкий кислород и газообразный водород подавали в инжектор, … «РБК — RBC.Ru, Авг 13»

Как и зачем чистить инжектор

06.09.2015 01:39

Инжектор – часть системы впрыска топлива, особенностью которой является принудительная подача горючего с помощью форсунок в цилиндр или впускной коллектор двигателя. От исправности форсунок зависит подача топлива, а значит и работа всего двигателя. Из-за некачественного топлива, в котором присутствуют различные примеси для повышения октанового числа, на элементах системы впрыска со временем образуются отложения, которые мешают равномерному и целенаправленному впрыску горючего. Самостоятельно определить, что форсунки засорены, можно по следующим признакам:

• Автомобиль плохо заводится, особенно при минусовой температуре воздуха
• При разгоне ощущаются толчки и подергивания машины
• Повышается расход топлива

Инжекторные системы – довольно сложные и чувствительные узлы автомобиля, поэтому разбирать их и пытаться решить проблему своими силами не стоит. Смолянистые отложения тяжело очистить без специальных средств, поэтому чистка инжектора самостоятельно чаще всего почти ничего не дает. Самым разумным решением станет посещение автосервиса.

Промывка инжектора на станции техобслуживания осуществляется на специальном оборудовании с использованием профессиональных химических очищающих составов. Существует несколько способов чистки инжектора, самыми распространенными среди которых являются следующие:

Химическая очистка. Как видно из названия, при таком способе очистки используются специальные химические реагенты, которые взаимодействуют с отложениями и растворяют их. Промывочный состав подается под давлением в топливную систему автомобиля и постепенно очищает ее. Минусом такого метода промывки инжектора можно назвать высокую агрессивность очищающего состава, который негативно воздействует на свечи (после процедуры их следует заменить), а также неспособность удалить особо сильные загрязнения.

Ультразвуковая очистка. Такой метод очистки применяется в тех случаях, когда загрязнение очень сильное. Систему впрыска помещают в специальную ванну, где под воздействием ультразвука с деталей удаляются все загрязнения. Несмотря на более высокую по сравнению с химической очисткой цену, этот метод гораздо более бережный и эффективный.

Инжекторная система подачи топлива считается более современной по сравнению с карбюраторной. В инжекторе подача топлива регулируется с помощью электроники, которая учитывает множество факторов для более точной дозировки горючего. Так же, как и в инжекторных двигателях, в карбюраторе происходит смешивание горючего с воздухом, однако в данном случае это происходит механически. В двух камерах ходит поплавок, который и регулирует объем топлива, поступающий в двигатель. Инжектор постепенно вытеснил с рынка карбюраторные автомобили, благодаря обеспечению более стабильной работы двигателя, долгий срок службы, экономичный расход топлива и снижение выбросов углекислого газа.

Где находится инжектор

Что такое инжектор?

В этой статье мы постараемся разобраться, что такое, для чего нужен и где находится инжектор. Инжектор – однокоренное слово со словом инъекция, а инъекция – это впрыск. Хотя инжектор мало похож на шприц, но он тоже впрыскивает топливо в цилиндры двигателя. Собственно говоря, инжектор – форсунка, которая разбрызгивает топливо мелкими каплями для поступления в цилиндры смеси воздуха и паров бензина. Вы скажете, что карбюратор делает все так же. Так же, но не совсем.

Жиклер карбюратора работает практически как форсунка, разбрызгивая в его камере бензин. Но бензин засасывается в карбюратор с помощью поршня двигателя, что отбирает около 10% его мощности. Плюс ко всему, отрегулировать карбюратор до идеального состояния почти невозможно: он то переливает топливо, что двигатель «захлебывается» и коптит, а часть так и не сгорает, то не доливает, и мотор работает с провалами и не тянет.

Бензин закачивается в инжектор с помощью специального электронасоса, а смешивание паров бензина и воздуха происходит в самой камере сгорания цилиндра. Количество топлива четко порционно, и зависит оно от необходимого именно в данный момент количества для оптимальной тяги.

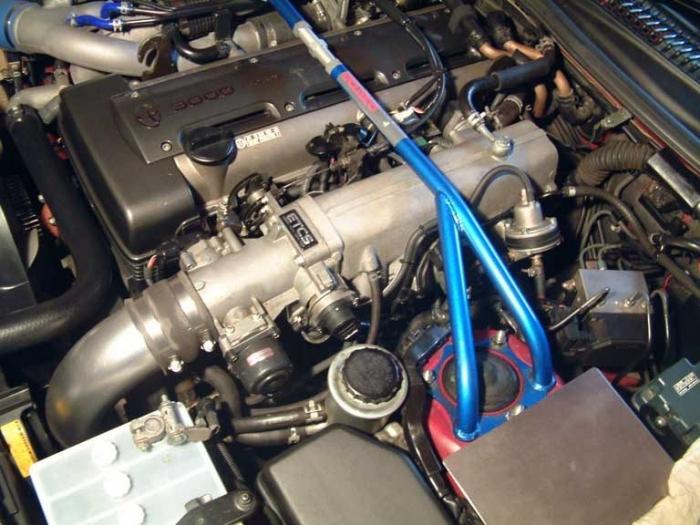

Где же находится инжектор:

В обычных случаях инжектор устанавливают вместо карбюратора, а точнее – вообще на его место. В качестве инжектора используют лишь одну форсунку, которая «обслуживает» все цилиндры, а впрыск топлива будет во впускной коллектор, так называемый моновпрыск. Перед карбюраторной схемой преимущество здесь только одно: двигатель не расходует мощность на всасывание топлива через жиклер карбюратора.

Система многоточечного или распределенного впрыска производится также во впускной коллектор. Благодаря распределенному впрыску лучше дозируется топливо, которое поступает к каждому цилиндру. Но все же самые лучшие результаты дает только прямой впрыск прямо в камеру сгорания цилиндра, так же, как в дизельном двигателе.

Что такое топливная форсунка и как она работает?

Введение

«Совершенствование технологий сегодня приведет вас к большей эффективности завтра» очень правильно сказано, поскольку с увеличением зависимости человека от машин не только облегчает жизнь, но и увеличивает потребность в топливе, особенно если мы говорим Что касается автомобилей, количество транспортных средств на дорогах резко увеличилось с начала 20-го века, что напрямую отражает спрос на топливо, а также цены, поэтому у исследователей возникла необходимость создать инновационную систему, которая может сделать привод доступным, а также надежный. Чтобы решить эту проблему, в 1920 году компания Bosch придумала устройство под названием «Топливная форсунка» для дизельного двигателя, которое стало настоящим прорывом в области двигателей внутреннего сгорания, поэтому давайте углубимся в подробности.

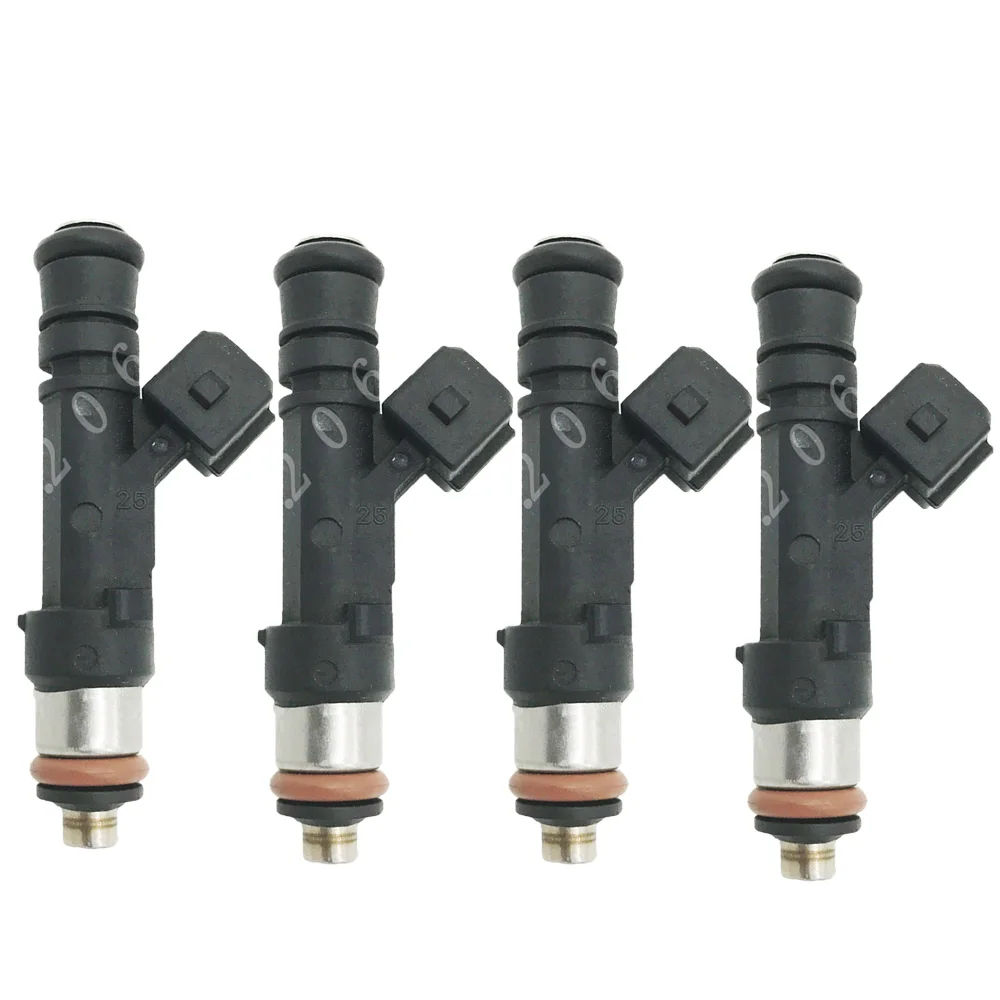

Что такое топливная форсунка?

Топливная форсунка — это механическое устройство с электронным управлением, которое используется для впрыска / распыления (как шприц) топлива в двигатель для приготовления правильной воздушно-топливной смеси, которая, в свою очередь, обеспечивает эффективное сгорание в двигателе?

Положение топливных форсунок различается в зависимости от конструкции двигателя, но обычно они устанавливаются на головке двигателя с наконечником внутри камеры сгорания двигателя.

Зачем они нужны?

Топливные форсунки необходимы для всех автомобилей в наши дни, потому что-

• Принцип работы двигателей внутреннего сгорания прямо указывает на то, что лучше качество топливно-воздушной смеси будет лучше сгорание, что, в свою очередь, обеспечивает более высокий КПД двигателя. , поэтому нам нужны топливные форсунки, которые обеспечивают гораздо лучшее качество топливовоздушной смеси, чем карбюраторы.
• Неправильное смешивание воздуха с топливом, обеспечиваемое карбюраторами, оставляет различные несгоревшие частицы внутри камеры сгорания двигателя внутреннего сгорания, что приводит к неправильному распространению пламени сгорания, из-за которого происходит сбой в работе двигателя, известный как детонация или детонация, чтобы избежать почти все автомобили на дорогах сегодня используют технологию впрыска топлива.
• Потери топлива в виде углерода или несгоревших частиц внутри камеры сгорания напрямую отражают пробег транспортного средства, что нежелательно, поэтому во избежание этого становится важным использование технологии впрыска топлива.
• В случае карбюраторов контроль качества и времени топливовоздушной смеси (дозирование топлива) не является точным, как в карбюраторах, регулировка может выполняться механически, но когда дело доходит до топливных форсунок, благодаря их интеллектуальному электронному блоку управления или е . c.u может быть достигнута высокая точность дозирования топлива.
• Было замечено, что не только пробег, но и характеристики автомобилей с впрыском топлива лучше, чем у автомобилей с карбюратором.

Также читайте:

Типы топливных форсунок

Развитие технологий впрыска топлива привело к появлению различных механизмов впрыска топлива, таких как впрыск топлива в корпус дроссельной заслонки, многоточечный впрыск топлива, последовательный впрыск топлива и прямой впрыск, который могут использоваться в зависимости от области применения, но когда дело доходит до типов топливных форсунок, категоризация их является действительно сложной задачей.Согласно нам, топливные форсунки можно разделить на —

На основе топлива

На основе впрыска топлива форсунки бывают 2 типов —

1. Форсунки дизельного топлива

Эти топливные форсунки используются для впрыска или распыления дизельного топлива (которое является более тяжелым топливом, чем бензин) непосредственно в камеру сгорания дизельного двигателя для дальнейшего сгорания путем сжатия.

Капилляр и сопло форсунок дизельного топлива выполнены таким образом, что они могут образовывать пакеты дизельного топлива при распылении топлива внутри камеры сгорания.

Дизельные топливные форсунки требуют более мощного впрыска, чем бензиновые форсунки, поскольку дизельное топливо тяжелее бензина.

2. Бензиновые топливные форсунки

Это топливные форсунки, используемые для впрыска или распыления бензина непосредственно или через впускной коллектор в камеру сгорания для дальнейшего сгорания искры.

Капилляр и сопло бензиновых топливных форсунок делаются меньше или такие же, как у дизельных топливных форсунок, в зависимости от требований.

Поскольку бензин легче дизельного топлива, бензиновые форсунки требуют меньше нагнетания впрыска, чем дизельные форсунки.

На основе учета топлива

На основе учета топлива (контроль скорости, количества и давления топлива) топливные форсунки бывают двух типов —

1. Топливные форсунки с механическим управлением

Они представляют собой топливные форсунки, в которых управление скоростью, количеством, синхронизацией и давлением топлива осуществляется механически с помощью пружины и плунжера, который принимает входной сигнал от кулачка и узла топливного насоса или от распределителя топлива (опережающего).

2. Топливные форсунки с электронным управлением

Это топливные форсунки, в которых управление скоростью, количеством, давлением и синхронизацией топлива осуществляется электронным способом с помощью электронного соленоида, который принимает входные данные либо от распределителя топлива, либо от электронный блок управления (усовершенствованный) автомобиля.

Конструкция топливных форсунок

Конструктивная конструкция топливной форсунки напоминает форсунку для садового душа, которая используется для распыления воды на траву, ту же цель выполняет топливная форсунка, но разница в топливе вместо воды. , форсунка распыляет топливо внутри двигателя.позволяет понять конструкцию топливных форсунок, рассматривая топливные форсунки с механическим управлением и топливные форсунки с электронным управлением —

Топливные форсунки с механическим управлением

Топливные форсунки с механическим управлением, состоящие из следующих частей:

• Корпус форсунки –Это внешний корпус или его можно назвать оболочкой, внутри которой все остальные части форсунок устроены так же, как садовый душ. Внутренняя часть корпуса форсунки спроектирована таким образом, что она содержит точно спроектированный капилляр или канал, через который топливо под высоким давлением из топливного насоса может течь для дальнейшего распыления.

• Плунжер — Плунжер используется на сопле или узком конце топливной форсунки, который используется для открытия или закрытия форсунки под действием давления топлива, регулируемого распределителем топлива или регулятором двигателя.
• Пружины — Две пружины используются внутри топливных форсунок с механическим управлением, которые: —

1. Пружина поршня — Движение поршня вперед и назад контролируется пружиной поршня, которая срабатывает, когда давление топлива внутри топлива Увеличение форсунки приводит к открытию форсунки и возвращается в исходное положение при понижении давления, что, в свою очередь, закрывает форсунку.
2. Основная пружина — Основная пружина используется для управления впуском топливной форсунки. Основная пружина работает под действием давления топлива, создаваемого топливным насосом.

Читайте также:

Топливная форсунка с электронным управлением

Это интеллектуальный тип топливной форсунки, которая управляется электронно электронным блоком управления двигателя, который также известен как мозг современных двигателей.

Топливные форсунки с электронным управлением состоят из следующих частей —

• Корпус форсунки — Как и у топливной форсунки с механическим управлением, корпус этого типа форсунки представляет собой точно спроектированный полый корпус, внутри которого расположены все остальные компоненты.

• Плунжер — То же, что и в топливной форсунке с механическим управлением, плунжер используется для открытия и закрытия форсунки, но в топливной форсунке с электронным управлением открытие форсунки регулируется электронно с помощью электромагнитов.

• Пружина — Так же, как и в топливной форсунке с механическим управлением, плунжерная пружина используется для удержания плунжера в его положении, чтобы при необходимости закрыть сопло топливной форсунки.

• Электромагниты — В отличие от топливной форсунки с механическим управлением, этот тип форсунки оборудован электромагнитами, расположенными непосредственно вокруг плунжера, который управляет открытием форсунки, принимая электронный сигнал от электронного блока управления двигателем через электронный штекер или соединение, соединяющее топливную форсунку с электронным блоком управления двигателем.
• Электронный штекер / соединение — На верхнем конце топливной форсунки с электронным управлением имеется соединение / штекер, через который электронный сигнал от электронного блока управления двигателем передается на электромагниты, которые, в свою очередь, открывают форсунку по порядку. для распыления топлива.

Рабочий

На данный момент нам известно назначение топливной форсунки. Итак, чтобы понять поведение различных частей топливной форсунки для выполнения этой цели, давайте рассмотрим механические и электронные топливные форсунки —

Топливная форсунка с механическим управлением

Когда мы включаем зажигание автомобиля, чтобы запустить двигатель, топливный насос двигателя начинает подачу топлива к распределителю топлива, который, в свою очередь, начинает регулировать время и количество распыляемого топлива.

• После распределителя топлива топливо поступает в топливную форсунку в соответствии с инструкцией распределителя топлива по топливопроводам.

• В топливной форсунке, когда это топливо под высоким давлением достигает топливной форсунки, из-за своего высокого давления это топливо толкает впускную или главную пружину, чтобы попасть в топливную форсунку.

• Когда это топливо попадает в топливную форсунку, оно начинает толкать пружину плунжера, которая, в свою очередь, толкает плунжер наружу, и происходит открытие форсунки, что приводит к разбрызгиванию топлива.

• Когда распыление топлива для определенного цикла завершается в соответствии с вводом, подаваемым распределителем топлива, давление внутри топливной форсунки уменьшается, из-за чего пружина плунжера сохраняет свое исходное положение, что приводит к закрытию форсунки и разбрызгиванию подача топлива прекращается для этого конкретного цикла.

Топливная форсунка с электронным управлением

Когда мы ВКЛ зажигание автомобиля, чтобы запустить двигатель, топливный насос вместе с электронным блоком управления двигателем.

• Топливный насос начинает подачу топлива в топливную форсунку, а время, количество и давление топлива, поступающего в топливную форсунку, регулируются электронным блоком управления.

• Электронный блок управления отправляет электронный сигнал на топливную форсунку с помощью электронного соединения, из-за этих электронных сигналов от ЭБУ срабатывают электромагниты внутри топливной форсунки, которые, в свою очередь, толкают плунжер наружу, что приводит к открытию форсунки и, наконец, происходит распыление топлива.

• После завершения этого конкретного цикла электронный сигнал от ЭБУ прекращается, что, в свою очередь, деактивирует электромагниты, из-за чего плунжер возвращается в исходное положение, что приводит к закрытию форсунки и прекращению распыления топлива.

• Закрытие форсунки поддерживается пружиной плунжера.

Это все про топливную форсунку. Если вы нашли эту статью полезной и информативной, не забудьте поставить лайк и поделиться ею с друзьями.

Диагностика форсунок дизельного двигателя | Знай свои запчасти

БЕСПЛАТНЫЕ статьи и видео по диагностике и ремонту дизельного двигателя (щелкните здесь)
Клиенты часто используют фразу: «Это дизельный двигатель; проблему должно быть легко диагностировать ». Наиболее точная часть этого утверждения заключается в том, что это дизельный двигатель.

Конечно, для определенных двигателей требуется ряд общих ремонтов, которые легко выполнить, но это не значит, что все остальное будет легко диагностировать. Владельцы часто думают, что, поскольку теперь дизельные двигатели управляются компьютером, технический специалист должен иметь возможность подключить сканирующий прибор и сразу увидеть, что происходит.

Преимущество электронных дизелей в том, что технический специалист может подключиться к сканирующему прибору, чтобы проанализировать данные и попытаться выявить проблемы. Но некоторые проблемы могут оказаться сложнее, чем думает ваш клиент или вы. Проведите диагностику проблемы с форсункой.

Как и все остальное, форсунки могут со временем устать и ослабнуть.

Несмотря на то, что они электронные, иногда механические компоненты внутри инжектора также могут изнашиваться, перестать работать должным образом и даже выходить из строя.

В подобных случаях диагностический прибор обычно определяет цилиндр, в котором возникла проблема.

Однако форсунки могут выйти из строя по другим причинам, кроме простого износа или усталости. Одна из самых частых поломок возникает, когда корпус форсунки треснет. Когда корпус треснул, двигатель не обязательно будет давать сбой, но вызовет другие проблемы, которые еще сложнее определить.

Несмотря на то, что корпус форсунки может треснуть, двигатель может работать нормально, но для его запуска требуется продолжительное время.

Кроме того, покупатель может заметить некоторое разбавление топлива в масле, увидев, что уровень масла повышается на щупе. Когда двигатель выключен, трещина в корпусе форсунки часто вызывает слив топлива из топливопроводов и рельсов обратно в бак. Когда происходит утечка, двигатель должен долго крутиться, чтобы повторно заполнить систему впрыска.

Время проворачивания

Нормальное время запуска в системе впрыска Common Rail обычно составляет от трех до пяти секунд. Именно столько времени потребуется насосу Common Rail, чтобы довести давление топлива до «порога». Порог запуска — это когда давление в топливной рампе достигает около 5000 фунтов на квадратный дюйм. Обычные системы Common Rail будут работать при давлении 5000 фунтов на квадратный дюйм на холостом ходу и могут достигать 30 000 фунтов на квадратный дюйм при полностью открытой дроссельной заслонке (WOT).

В двигателе Cummins форсунки не приводятся в действие контроллером до тех пор, пока давление в топливной рампе не достигнет порогового значения.Таким образом, когда форсунка треснет и топливо просочится в систему впрыска, время проворачивания увеличится почти втрое, чтобы топливная система повторно заправилась и был достигнут желаемый порог для запуска двигателя.

Определение того, какая именно форсунка взломана, может оказаться длительным процессом.

Cummins рекомендует для начала простой визуальный тест. Сначала снимите крышку клапана, затем проверните двигатель и дайте ему поработать на холостом ходу. С помощью света изучите корпус форсунки каждого цилиндра.Иногда, если корпус форсунки имеет внешнюю трещину, вы можете заметить небольшую струйку дыма из форсунки.

Клочок дыма, который иногда можно увидеть, на самом деле представляет собой распыление топлива, выходящего из трещины. Но этот огонек не следует путать с обдувом, который также будет виден. Если форсунка имеет внешнюю трещину и выделяет струйку дыма, вы почувствуете запах дизельного топлива в воздухе.

Этот тип диагностики может быть очень полезен при попытке определить, на какой форсунке может быть внешняя трещина.Что делать, если вы все еще не можете определить, какой из них вызывает проблемы? Затем вам придется копнуть немного глубже и изолировать каждый цилиндр. Единственный способ изолировать отдельный цилиндр — это отключить подачу топлива. Для этого в системе Common Rail вам придется закрыть его крышкой.

Для двигателя Cummins: начните с первого цилиндра и снимите жесткий трубопровод между топливной рампой и форсункой.

Затем установите крышку на топливную рампу там, где была топливная магистраль.

(Предупреждение: этот «колпачок» — специальный инструмент, сделанный Cummins специально для этого теста.Этот колпачок рассчитан на то, чтобы выдерживать высокое давление, связанное с системой Common Rail. Не используйте ничего другого, иначе вы можете получить травму или смерть из-за топлива под высоким давлением. )

Затем проверните двигатель и посмотрите, не уменьшилось ли время запуска. Если нет, переходите к следующему цилиндру, пока не удастся определить, какой из них отвечает за длительное время проворачивания.

Если двигатель Cummins вообще не запускается, значит, форсунка обычно треснула настолько, что топливная система никогда не может достичь порогового значения.Масло также будет сильно разбавлено дизельным топливом. Установив крышку на каждый цилиндр по очереди, неисправный инжектор можно изолировать — вы узнаете, что нашли его, когда двигатель работает нормально и быстро.

Независимо от того, имеете ли вы дело с двигателем 5,9 л или 6,7 л, вы должны понимать процесс устранения каждой форсунки в приложениях Dodge Cummins с общей топливной магистралью, чтобы изолировать негерметичные форсунки. Приложения GM Duramax совершенно разные, как и Ford PowerStrokes, потому что правильный диагностический прибор может считывать уровни утечки каждой форсунки; с приложениями Cummins они не могут.

Потеря мощности при PowerStroke

Хотя современные диагностические инструменты и передовая электроника двигателя упростили определение проблем с управляемостью дизельных двигателей, это не означает, что все проблемы решаются так легко.

Прекрасный пример — это тот, который недавно пришел в магазин. У владельца был потерявший мощность двигатель 6.0L PowerStroke 2003 года. Когда он въехал на стоянку, у двигателя был слышный отказ. Первым делом нужно было достать сканирующий прибор и посмотреть, какие коды неисправностей были обнаружены.

Кроме того, необходимо проверить некоторые параметры двигателя, чтобы убедиться, что другие компоненты двигателя выполняют свою работу. Все параметры двигателя выглядели нормально. Фактически, вы действительно не могли требовать, чтобы данные выглядели лучше. Но почему у двигателя такой ужасный промах?

Затем я взглянул на коды неисправностей. Были коды, указывающие на то, что цилиндры 1, 3, 5 и 7 имели проблемы со сбором. Это более или менее говорило о том, что эти цилиндры были мертвыми.Итак, насколько сильно не хватало двигателя?

Одна вещь, которая характерна для двигателей 6.0L DIT, — это так называемое заедание форсунок. Я не знал, была ли в этом проблема, поэтому мне пришлось исследовать немного глубже.

Прежде всего, нужно понять, как работает инжектор. В верхней части инжектора находится так называемый золотниковый клапан. Золотниковый клапан управляется двумя катушками на 48 В и 20 А, которые направляют поток масла в инжектор и из него.

Один змеевик используется для размыкания масляного контура, а другой — для замыкания масляного контура.По сути, у вас есть золотниковый клапан посередине с катушками на каждом конце. Когда открытая катушка находится под напряжением, катушка движется в одну сторону, а когда замкнутая катушка подает питание, катушка движется в другую сторону.

Это перемещение золотникового клапана составляет всего 0,017˝. Когда открытая катушка находится под напряжением, золотниковый клапан перемещается, позволяя маслу под высоким давлением поступать из направляющей в форсунку. Когда закрытая катушка находится под напряжением, масло может стекать из форсунки в картер.

Катушка получает питание от FICM (модуля управления впрыском топлива) в течение 800 миллионных долей секунды.

Так при открытии золотника масло под высоким давлением попадает в форсунку. Это, в свою очередь, толкает поршень усилителя и плунжер вниз внутрь корпуса инжектора. Топливо поступает в форсунку через отверстие на боковой стороне корпуса форсунки, которое подается топливным насосом и окружает форсунку через каналы в головке блока цилиндров.

На холостом ходу давление масла под высоким давлением составляет около 600 фунтов на квадратный дюйм. Когда двигатель находится в режиме WOT, давление масла под высоким давлением может достигать 3000 фунтов на квадратный дюйм. Таким образом, когда поршень и плунжер движутся вниз внутри форсунки, топливо в нижней камере форсунки сжимается.Поршень усилителя в семь раз больше площади плунжера. Это означает, что сила впрыска будет в семь раз больше, чем у масла высокого давления.

Скажем так: допустим, двигатель работает на холостом ходу, а давление масла под высоким давлением составляет 600 фунтов на квадратный дюйм. Когда открытая катушка находится под напряжением, масло под высоким давлением поступает в форсунку, а поршень и плунжер движутся вниз. Давление топлива в нагнетательной камере, продавливаемого через наконечник форсунки, составит 4200 фунтов на квадратный дюйм.Теперь поймите, что если двигатель работает на WOT, это будет 21000 фунтов на квадратный дюйм!

Но что такое залипание форсунки и как оно связано с форсункой? Заедание форсунки связано с золотниковым клапаном форсунки. Когда FICM подает команду на открытие форсунки, может возникнуть задержка в движении золотникового клапана, обычно из-за того, что золотниковый клапан застревает в отверстии.

Проверьте масло

Есть несколько причин, которые могут вызвать заклинивание золотникового клапана. Одна из главных причин — тип используемого масла и его вязкость. Эти двигатели могут быть очень требовательны к маслу. Дело не в том, что на рынке есть плохие масла, но некоторые из них лучше подходят для этого двигателя, чем другие.

Как видите, эти двигатели используют гидравлическое давление для работы с высоким давлением впрыска. Одна вещь, которая имеет тенденцию влиять на гидравлику, — это количество воздуха, которое может попасть в масло. Гидравлика не любит воздух. Воздух в масле вызывает пену. Когда пена попадает в инжектор, это вызывает пропуски зажигания и грубую работу из-за «ложного» давления впрыска, создаваемого пеной.

Вы должны помнить одну вещь: все масло вспенивается после того, как оно взбалтывается насосом и забрасывается в двигатель. Но есть только один способ освободить пену: производители используют силикон в качестве разделительного агента. Поэтому в большинстве случаев я буду использовать моторное масло, рекомендованное производителем. Производители транспортных средств знают, что нужно двигателям, и должны поддерживать свою продукцию.

Если вы используете масло, рекомендованное производителем, то, надеюсь, вы также меняете его в соответствии с рекомендациями производителя.Иногда заедание форсунки вызвано небрежным обслуживанием автомобиля. Отложения и накипь имеют тенденцию накапливаться и оставлять после себя мусор, который может вызвать заедание золотникового клапана. Конечно, со временем катушки золотникового клапана также могут выйти из строя, что приведет к остановке инжектора. Поэтому, чтобы продлить срок службы вашего двигателя, следуйте рекомендациям производителя.

Начните сканирование

Возвращаясь к диагностике, вам нужны подходящие инструменты.На рынке есть инструменты сканирования, которые показывают много данных вместе с кодами неисправностей. Также у дилера есть сканирующие инструменты, которые нам часто не по карману. Но чтобы узнать, что происходит с инжектором 6.0L, вам нужен инструмент, который действительно может видеть время катушки инжектора.

Несмотря на то, что существует множество вариантов диагностических инструментов, один инструмент, который я нашел на вторичном рынке для независимого автосервиса, принадлежит Hickok Inc. , он называется тестером дизельных форсунок G2 и предназначен для диагностики, используемой на борту при работающем двигателе.

Я обнаружил, что этот инструмент помогает диагностировать проблемы с инжекторами 6,0 л, а также помогает клиентам сэкономить деньги. Причина этого в том, что часто, когда у вас есть пара форсунок, у которых могут быть проблемы, некоторые магазины считают, что они должны заменить их все. Как известно, дизельные форсунки дороги, и это может стоить очень дорого.

С помощью такого инструмента, как G2, вы можете увидеть, какие форсунки вызывают проблему, и заменить только неисправные. С помощью портативного компьютера вместе с тестером G2 время катушки форсунок определяется быстро.Хотя портативный компьютер не обязательно нужен, он предоставит некоторые возможности регистрации данных вместе с некоторыми графическими отображениями того, что делают инжекторы.

Возвращаясь к грузовику 2003 года, который зашел в магазин, я знал, что у меня проблемы с цилиндрами 1, 3, 5 и 7. Вся проблема была в стороне пассажира. Подключив автомобиль к G2, я смог понять, что происходит. Время катушки форсунок выглядело великолепно. Забавно было то, что время катушки этих форсунок выглядело великолепно по сравнению с другими, которые я видел в прошлом, но у двигателя все еще был промах на четырех цилиндрах.

Следующим шагом было выполнить тест на глушение цилиндра, который также можно провести с G2. Цель теста — выяснить, как все цилиндры отклоняются друг от друга, чтобы увидеть их вклад в общий объем двигателя. Тест на гашение цилиндра позволяет получить базовый уровень при работающем двигателе. После базовых оборотов и крутящего момента G2 отключит цилиндры с 1 по 8 по порядку на несколько секунд.

После испытания мы обнаружили, что цилиндры 1, 3, 5 и 7 ничего не вносили — иными словами, эти цилиндры были полностью мертвыми.Так что нужно было обратить внимание еще на одну вещь. Я хотел посмотреть, что делает HPOP (масляный насос высокого давления). В меню G2 вы также можете выбрать отображение и график давления HPOP.

Я проехал на автомобиле несколько минут и построил график данных HPOP и не нашел ничего неправильного. Давление на холостом ходу составляло почти 600 фунтов на квадратный дюйм и повышалось, когда я разгонял двигатель. Таким образом, было очевидно, что нет ничего плохого в том, что могло заставить этот двигатель работать.

Единственное, что я мог сделать, это снять крышку клапана со стороны пассажира и посмотреть. При использовании 6.0L следует иметь в виду, что если все работает, то где-то должна быть утечка масла под высоким давлением. Видя, что все цилиндры были мертвыми с одной стороны, где-то должна была быть утечка.

После снятия клапанной крышки я еще раз провернул двигатель, чтобы проверить, нет ли внешних признаков утечки. К сожалению, этого не произошло, поэтому двигатель пришлось разбирать дальше.Я обнаружил, что масляный патрубок от HPOP на стороне пассажира протекает. Это приводило к такой потере масла под высоким давлением, что форсунки не могли срабатывать, когда на них подавался импульс от FICM.

Разбирая двигатель и используя свой тестер дизельных форсунок, я обнаружил, что кто-то уже заменил все форсунки на стороне пассажира. Владелец признался, что только что забрал автомобиль из другого магазина, который не мог его починить. Поскольку у PCM есть коды, относящиеся к возможным форсункам, магазин автоматически предположил, что новые форсунки решат проблему.Это был ужасный выбор как для владельца, так и для предыдущего магазина.

Очевидно, лучше всего иметь в виду, что существуют инструменты, связанные с определенными целями, которые гораздо лучше спасут работу — и вашу репутацию, чем метод проб и ошибок.

Возможно, вы это понимаете, но вам, возможно, придется напомнить своим клиентам, что в разработке дизельных двигателей произошли большие технологические достижения, но это не означает, что они стали простыми. Я думаю, что иногда владельцы новых дизельных двигателей могут подумать, что есть более простые способы определения неисправных деталей, но это может быть так же неприятно, как и старые дизельные двигатели. Некоторые вещи, возможно, придется делать по старинке, чтобы правильно диагностировать жалобы двигателя.

Еще одна вещь, которая не изменилась: когда вы обнаружите проблемы с форсунками, подобные этим, обязательно сообщите владельцу о дополнительных трудозатратах, которые, вероятно, потребуются для оплаты вашего экспертного диагноза.

Информация о форсунках / FAQ

Форсунки … Факты, вымыслы и цифры

Один посмотрите на топливные форсунки на вашем автомобиле, и вы удивитесь, как они работают все, не говоря уже о десятках тысяч миль.Топливные форсунки позволяют нам увеличиваем расход бензина, в то же время мы развиваем дополнительную мощность и более чистые выбросы.

единственное, что требуется вашим топливным форсункам взамен, — это постоянный запас чистых бензин. Вот почему топливный фильтр так важен для вашего топлива форсунки — даже крошечный кусочек грязи или грязи может засорить механизм внутри топливные форсунки, поэтому регулярная замена топливного фильтра имеет важное значение. Когда ваша машина покидала завод, она могла быть оборудована топливными форсунками. это больше склонялось к экономической стороне уравнения, чем к производительности боковая сторона. С дополнительными топливными форсунками, такими как наши топливные форсунки ACCEL, вы можете переверните это уравнение в сторону власти.

В пытаясь не отставать от законов о выбросах и топливной экономичности, топливная система используемые в современных автомобилях сильно изменились с годами.Subaru Justy 1990 года выпуска была последней машиной, проданной в Соединенные Штаты иметь карбюратор. В следующем модельном году Justy имел впрыск топлива. Но впрыск топлива применяется с 1950-х годов, и электронный впрыск топлива широко использовался на европейских автомобилях, начиная с 1980. Сейчас все автомобили продаются в Соединенные Штаты есть системы впрыска топлива.

Часто задаваемые вопросы и факты

Как работает топливо инжектор работает?
Топливная форсунка — это не что иное, как скоростной клапан для бензина. Компьютер двигателя или контроллер используется для управления топливом. инжектор. Вопреки распространенному мнению, это не достигается путем подачи энергии на инжектор. Топливные форсунки обычно получают питание всякий раз, когда ключ зажигания на. Компьютер контролирует отрицательную или заземленную сторону цепи. Когда компьютер обеспечивает форсунку заземлением, цепь замкнута и ток может течь через инжектор. Это заряжает энергией электромагнитная катушка внутри форсунки, которая тянет за собой уплотнительный механизм (игла, мяч или диск) от своего гнезда.Это позволяет топливу течь. через инжектор в двигатель. Когда компьютер удаляет электрическое заземление форсунки, электромагнитная катушка становится размагничивается и пружина заставляет штифт, шар, или дисковый затвор, чтобы перекрыть поток топлива. Даже при оборотах двигателя всего 1000 Об / мин , это происходит сотни раз в минуту.

Что означают термины статический и рабочий цикл означает?
Форсунка в двигателе включается и выключается очень быстро контролировать количество доставляемого топлива. Количество времени, в течение которого инжектор включен и подача топлива называется рабочим циклом. Это измеряется как процентов, поэтому рабочий цикл 50% указывает на то, что форсунка остается открытой и удерживается закрыт на равное количество времени. Когда двигателю нужно больше топлива, время что форсунка остается включенной (ее рабочий цикл) увеличивается, так что больше топлива может течь в двигатель. Если форсунка остается включенной все время, говорят, что она статический (широко открытый или 100% рабочий цикл).Форсунки не должны становиться статичными в работающий двигатель. Если форсунка статична при работающем двигателе (откройте 100% время), эта форсунка больше не может контролировать подачу топлива. Это должно быть указание на то, что форсунка слишком мала для нужд двигателя. Рабочий цикл форсунок обычно не должен превышать 80% при работающем двигателе при любых условиях. время.

Что такое импеданс?
Импеданс — это электрическое сопротивление электромагнитная катушка внутри инжектора. Это измеряется в Ом и может быть определяется омметром. Форсунки классифицируются как высокоомные. (также известный как насыщенный) или с низким импедансом (известный как пик и держать). Форсунки с высоким сопротивлением обычно имеют диапазон от 11 до 16 Ом. сопротивление, в то время как форсунки с низким сопротивлением обычно составляют от 0,7 до 5 Ом импеданс (эти значения импеданса основаны на том, что в настоящее время доступно в потребительского рынка и могут быть изменены). Большинство компьютеров с двигателем OEM предназначен для управления высокоомными топливными форсунками.Форсунки с низким сопротивлением обычно предпочтительнее для гонок или использования сверхвысокой производительности, потому что они реагируют быстрее, но обычно требуются послепродажные контроллеры двигателя контролировать их.

Что такое статический расход форсунок ставка?
Топливные форсунки производителями оцениваются по максимальной величине топлива, которое они могут потратить за заданный промежуток времени. Это измерение снято с инжектором на 100% времени (100% рабочий цикл или полностью открытый) и с топливом при заданном давлении (обычно 43.5 фунтов на кв. Дюйм). Например, форсунка со скоростью 19 фунтов в час (фунт / час) расходует 19 фунтов топлива в один час при 100% рабочем цикле и давлении топлива 43,5 фунта на квадратный дюйм давление. Форсунки в импортных автомобилях часто измеряются в кубических сантиметрах. в минуту (куб. см / мин) вместо фунтов в час. Это тоже делается при 100% нагрузке. цикл.

Если форсунки не должны превышать 80% рабочий цикл в рабочих условиях, почему производители ставят их на 100% рабочий цикл?
Испытание при 100% рабочем цикле используется для определения максимальное количество топлива, которое пройдет через форсунку за заданное время.Этот тест полезен для определения наличия внутреннего топлива форсунок. проходы были обработаны правильно, но это не проверяет работоспособность форсунок для включения или выключения. Обычно не рекомендуется запускать инжектор на более рабочий цикл более 80% в реальных условиях движения. Этот 80% -ный рабочий цикл рабочий предел учитывается, чтобы убедиться, что инжектор будет большим достаточно для питания двигателя в реальных условиях эксплуатации и не будет голодать двигатель для топлива.

Вы ремонтируете топливные форсунки?
№ В рамках обслуживания топливных форсунок мы очищаем и проверить форсунки клиентов и заменить обслуживаемые компоненты (уплотнительные кольца, входные фильтры и т. д.) Мы не модифицируем и не изменяем какие-либо внутренние компоненты инжектора. Эти внутренние компоненты (обмотки, штифт, и т. д.) обычно не обслуживаются. Если они повреждены, инжектор следует заменены.

А форсунки переделать на увеличение их статические скорости потока?
Абсолютно нет.Иногда можно увеличить статический расход форсунок при заданном давлении путем механической обработки или увеличения штифт или внутренние каналы инжектора. Однако эта процедура обычно не очень хорошая идея! Топливная форсунка включается и выключается тысячи раз в минуту для подачи в двигатель необходимого количества топливо. Из-за этого электромагнитная катушка и цапфа инжектора очень тщательно согласованы друг с другом. Модификация цапфы или другие части форсунки могут вызвать поток большего количества топлива на пределе (широко открытый или статически), но при более низких оборотах двигателя форсунка будет крайне непоследовательно.Это создает проблемы с управляемостью, колебания холостого хода, более высокие выбросы, богатые / обедненные условия и т. д. Мы выполнили обширные лабораторные испытания многих модифицированных форсунок, но пока не найдено ни одной, которая работает так же хорошо, как и немодифицированный инжектор той же мощности.

Что входит в форсунку услуга?
Форсунки проверяются на правильность их работы. Его расход и форма распыления топлива проверяются, чтобы определить, работает ли он. правильно, и его полное сопротивление проверено.Затем инжектор очищается и промыты, и любые обслуживаемые детали, такие как уплотнительные кольца, уплотнения и пластиковая игла колпачки, заменены. После этого форсунка повторно проверяется на наличие любых улучшения производительности за счет сервиса. Все измерения и информация, собранная во время тестирования, записывается на листе анализа, который отгружается заказчику вместе с инжектором. Когда несколько форсунок при условии, форсунки также проверяются относительно друг друга, чтобы убедиться, что они совпадают по производительности.

Так если вам нужны топливные форсунки, приходите к нам по лучшим ценам и лучшему выбору в любом месте.

Кодирование в современном мире

Кодирование дизельных форсунок необходимо для правильного использования современных дизельных систем Common Rail. Сегодняшние форсунки стандарта Euro 6 способны работать при давлении более 2000 бар, и эта производительность больше не является резервом для тюнинга автомобилей высокого класса.

Понимание кодирования и понимание правильного способа кодирования имеют решающее значение для уменьшения проблем с эксплуатацией транспортных средств и уменьшения количества жалоб клиентов.

Что такое кодирование?

Кодирование форсунки является важной частью тестирования и ремонта форсунок и обеспечивает важную связь между физическим срабатыванием форсунок и цифровым электронным блоком управления (ЭБУ) двигателя транспортного средства.

Генерация кодирования идентифицирует многочисленные рабочие допуски этой форсунки и генерирует строку цифр, содержащую эту информацию, которую может понять ЭБУ транспортного средства. Затем ЭБУ будет подавать топливо к этой форсунке с большей точностью и с большей точностью, чтобы улучшить работу и эффективность.

Почему мы кодируем?

Кодирование форсунок — фактор современной технологии, особенно дизельной системы Common Rail. Несмотря на то, что Common Rail все еще молодой в великой схеме мира дизельного топлива, технология форсунок Common Rail развивалась поразительно быстрыми темпами.

Кодирование

сыграло важную роль в продвижении вперед высокопроизводительных форсунок. Кодирование также является одним из факторов современных норм выбросов.

Развитие кодирования форсунок идет рука об руку с разработкой блока управления двигателем.Электронные элементы управления транспортным средством, такие как ECU и EGR, были уполномочены в рамках законодательства о выбросах евро, чтобы иметь возможность измерять и сообщать об эффективности транспортного средства.

Можно ли кодировать некорректно?

Крайне важно, чтобы кодирование выполнялось точно, потому что подача топлива и синхронизация форсунок будут адаптированы точно в соответствии со свойствами форсунки, которые, по мнению ЭБУ, существуют на основе присвоенного кода.

Использование общих, общих кодов или повторяющихся кодов может сообщить ЭБУ неправильный набор свойств для этого инжектора, таких как неправильное время открытия форсунки, давление открытия форсунки и время форсунки.

В результате производительность двигателя будет низкой, включая высокий расход топлива, неровную работу и низкие выбросы NOx. Рекомендуется выполнить кодирование после тестирования инжектора, чтобы знать, что все его измерения находятся в пределах допусков и что полученный код будет содержать эту установленную информацию.

Кодирование

— это следующий логический шаг для мастерских в рамках тестирования и ремонта форсунок, который они проводят, улучшая общее качество ремонта и показатели успешности.

Серийный номер топливной форсунки. Справочник по запчастям бензиновых и дизельных автомобилей

Деталь топливной форсунки автомобиля

Когда вы собираетесь купить топливную форсунку для замены старой, важно сопоставить номера деталей, чтобы убедиться, что она подходит для вашего автомобиля. Сделай правильно с первого раза — Вы же не хотите покупать не тот, а потом снова и снова искать нужный.

At Your Car Spares Ltd — Что мы проверяем и ищем !!!!

Для проверки форсунок нам необходимо запустить двигатель.Если мы не сможем запустить двигатель, мы не будем рисковать, оставив форсунки, но если сможем, то нам нужно позаботиться о нескольких вещах. Первое, что мы ищем, — это исправность двигателя. Пропуски зажигания в двигателе могут означать ряд неисправностей форсунки, например, она грязная, забитая или не открывается. Если форсунка загрязнена, это также может привести к непостоянной подаче топлива, а это означает, что ваш двигатель может иметь высокие и низкие обороты, а показатель числа оборотов в минуту (RPM) может колебаться. Еще один признак грязной форсунки — неравномерная работа двигателя на холостом ходу.Если двигатель вашего автомобиля запущен, но не движется (например, на красный свет), значит, он работает на холостом ходу, он должен быть плавным, но из-за грязной форсунки он может стать довольно грубым. Если вы чувствуете запах топлива из моторного отсека, возможно, ваши форсунки протекают или не закрываются. Вы также можете проверить форсунки с помощью мультиметра. Для этого вам необходимо знать уровень сопротивления форсунки, и он будет измеряться в омах.

Где найти номер детали топливной форсунки

Расположение номера детали зависит от марки форсунки и типа топлива (бензин / дизельное топливо).Большинство дизельных форсунок производится Bosch, и номер детали обычно находится на блоке штыревого соединителя над уплотнительным кольцом, однако на некоторых форсунках они будут на основном корпусе. Бензиновые форсунки, как правило, имеют номера деталей, выбитые на их стороне. Ниже мы покажем вам несколько примеров.

Где найти номер детали топливной форсунки для дизельного автомобиля

Крупным планом образец серийный номер

Другой вид расположения номера детали топливной форсунки для бензинового автомобиля

Крупный план бензиновой топливной форсунки серийный

Как работает топливная форсунка?

Форсунки

используются для впрыска топлива в двигатель, но есть разница в том, как работает бензиновая форсунка и как работает дизельная форсунка.

Бензиновые топливные форсунки — это электромеханические устройства, которые контролируются блоком управления двигателем (ЭБУ). Роль инжектора заключается в том, чтобы распылять бензин во впускной / впускной коллектор по запросу от ECU. Сопло форсунок распыляет топливо в виде мелкодисперсного тумана, чтобы оно могло смешаться с воздухом перед попаданием в камеру сгорания. Эта система называется непрямым впрыском топлива и используется на всех бензиновых двигателях, однако для других бензиновых двигателей могут быть некоторые изменения.

Дизельные форсунки работают аналогично бензиновым форсункам, но вместо того, чтобы распылять топливо в коллектор, они распыляют его прямо в цилиндр, заполненный воздухом.Существуют и другие системы, которые распыляют топливо в камеру предварительного сгорания, которая через канал соединена с головкой блока цилиндров. Воздух нагревается за счет сжатия, поэтому при впрыске топлива оно самовоспламеняется.

назад к Автозапчасти

Характеристики форсунок — сеть внутреннего сгорания двигателя

Профили скорости впрыска, а также коэффициенты нагнетания и сжатия площади измерялись путем впрыска на датчик силы и одновременного сбора и взвешивания впрыскиваемого топлива (Naber, 1996 и Siebers, 1999).Экспериментальный метод и объяснение коэффициентов отверстия обсуждается ниже.

Поскольку образование струи зависит как от массового, так и от количества движения потока из отверстия, для характеристики этих расходов необходимы два коэффициента отверстия. Коэффициент расхода равен произведению:

, где C _v — коэффициент скорости. При использовании C _v и C _a массовый расход (m _f ) и импульсный расход (M _f ) из отверстия задаются следующим образом:

где U _b задается уравнением Бернулли:

Член ρ _f — это плотность топлива, A _f — площадь выхода отверстия, а P _f и P _a — давление топлива и окружающего газа, соответственно.Скорость U _b — это максимальная потенциальная скорость жидкости на выходе из отверстия, а произведение C _v · U _b — это средняя скорость на выходе из отверстия по площади C _a · A _f .

Коэффициенты сжатия площади отверстия были определены из импульса распыления, измеренного с помощью датчика силы, и следующей зависимости, полученной из формул. (3-6):

Импульс распыления измерялся пьезоэлектрическим датчиком давления, откалиброванным для измерения силы (т.е.е . , импульс), вызванные брызгами, падающими на диафрагму преобразователя. Преобразователь помещали примерно в 3 мм перед отверстием. Это расстояние было достаточно близко к отверстию, чтобы весь спрей попадал на центральную часть диафрагмы преобразователя, но достаточно далеко, чтобы поток через отверстие не ограничивался.

На рисунке 2.4.1 (данные 0,100 мм данные 0,180 мм) показаны скорости впрыска для двух отверстий с давлением впрыска выше атмосферного 138 МПа и с использованием дизельного топлива при комнатной температуре (300 K).Период впрыска намного больше для маленького отверстия для впрыскивания примерно такой же общей массы. Скорости закачки показаны для одной инъекции, а также в среднем для 60 инъекций. Профили скорости впрыска показывают, что открытие и закрытие форсунки происходит менее чем за 0,1 мс. (Пик в начале впрыска может быть артефактом накопления массы в головной части спрея, поскольку датчик силы находился на конечном расстоянии от отверстия.) Время закрытия для однократного впрыска короче по сравнению со средним значением, потому что небольшой вариабельности от закачки к закачке.Впрыск почти постоянный во время закачки, создавая прямоугольную форму скорости закачки. Прямоугольная форма также была обнаружена для внеосевых наконечников инжектора (Naber, 1996). Поскольку время открытия и закрытия невелико, средний импульс (M _f ) в течение периода установившегося потока использовался для определения коэффициентов отверстия (например, уравнение 7).

Предупреждающие знаки, требующие внимания для топливной форсунки

Топливные форсунки — это сердце топливной системы автомобиля. Поскольку они обеспечивают бесперебойную подачу топлива, когда возникает проблема с форсункой, от ее последствий страдает весь двигатель.

Поскольку топливные форсунки играют важную роль, владельцам автопарков необходимо заботиться о них. Вот что вам нужно знать, чтобы проблемы с форсунками не влияли на производительность вашего автопарка.

Что такое топливные форсунки?

Так же, как сердце перекачивает кровь к телу, форсунки перекачивают топливо в двигатель. В сердце насосное действие происходит через серию клапанов, и топливная форсунка действует аналогично клапану.

Топливные форсунки работают за счет чередования стержня в тонкой трубке и выхода из нее.Когда шток втянут, трубка открыта, и топливо поступает внутрь. Когда шток выдвигается, трубка закрывается, и топливо прокачивается.

В конце трубки туман сжатого топлива распыляется через сопло в камеру сгорания, где он воспламеняется и приводит в действие двигатель. Так же, как сердце снабжает организм энергией, топливный инжектор обеспечивает энергией ваш автомобиль, поэтому он так важен для защиты.

Плюсы и минусы современных дизельных топливных форсунок

Чем мельче топливный туман, распыляемый форсункой, тем полнее сгорает топливо.Достижение более полного сгорания дает много преимуществ, включая снижение выбросов и восстановление топливной экономичности.

Но создание более тонкого тумана требует огромного давления. По сравнению со старыми моделями современные топливные форсунки не только имеют меньшие отверстия, но и используют большую силу. В то время как когда-то было обычным явлением для топливных форсунок работать при давлении 15 000 фунтов на квадратный дюйм, современные форсунки могут легко превышать 30 000 фунтов на квадратный дюйм.

Форсунки

Common Rail (HPCR), как их называют, обеспечивают максимальную эффективность, хотя компромисс в том, что они могут быть более чувствительными, чем старые модели.Точное машиностроение требует более жестких допусков, поэтому очень важно внимательно следить за проблемами.

Наиболее частые проблемы с форсунками дизельного топлива

Чтобы обнаружить проблемы с топливной форсункой, обратите внимание на некоторые из наиболее распространенных предупреждающих знаков. Часто неисправные топливные форсунки могут вызвать снижение расхода топлива, непостоянную мощность двигателя или пропуск зажигания в двигателе. Если ваше оборудование испытывает какие-либо из этих проблем, это может означать, что у вас проблема с топливной форсункой.Вот самые частые диагнозы.

• Отложения коксования на сопле: Под воздействием высокой температуры и давления внутри форсунок HPCR, тип. 2 дизельное топливо может разрушаться и образовывать деформации черного графита — проблему, известную как коксование. Когда топливо закоксовывается, оно может оставлять вредные отложения на концах форсунки, снижая мощность и топливную эффективность.
• Внутренние отложения дизельных форсунок (IDID): В отличие от отложений коксования форсунок, IDID образуются глубоко внутри высокоточных форсунок.Поскольку эти компоненты имеют жесткие допуски, даже минимальные отложения могут значительно снизить мощность и экономию топлива, а в некоторых случаях привести к отказу форсунки.
• Засорение топливного фильтра: Топливные фильтры улавливают нежелательные загрязнения в топливе. Что касается систем впрыска HPCR, эти фильтры могут быть подвержены преждевременному засорению. В результате поток топлива становится ограниченным, что приводит к снижению мощности.
• Чрезмерный износ: Наконец, проблемы с топливными форсунками могут возникнуть просто из-за чрезмерного износа.Так как каждый ход насоса длится всего несколько миллисекунд, топливные форсунки двигаются с невероятно высокой скоростью. Если топливная форсунка не обслуживается должным образом, это постоянное движение может постепенно изнашивать ее, снижая производительность.

Как предотвратить проблемы с форсунками дизельного топлива

Хотя проблемы с топливными форсунками могут быть серьезными, хорошей новостью является то, что их легко свести к минимуму. Один из простейших способов автоматического обслуживания топливных форсунок — использовать дизельное топливо премиум-класса, такое как CENEX® ROADMASTER XL®.

Улучшенный многофункциональный пакет присадок Cenex Premium Diesel помогает предотвратить проблемы с форсунками до того, как они возникнут. Хотя каждая присадка важна для общего состояния двигателя, они больше всего работают для защиты форсунок.

• Стабилизатор впрыска: Эта присадка придает топливу прочность, необходимую для того, чтобы выдерживать интенсивное нагревание и давление внутри современных форсунок HPCR, сводя к минимуму закоксовывание топлива и отложения, которые оно может вызвать.
• Моющие средства: Эти присадки делают именно то, что следует из их названия — они поддерживают чистоту топливных магистралей, помогая уменьшить как отложения, так и засорение топливного фильтра для оптимальной работы двигателя.
• Присадка, улучшающая смазывающую способность: Эта присадка снижает трение между движущимися частями топливной системы, такими как форсунка. Поддерживая бесперебойную работу инжектора, присадка, улучшающая смазывающую способность, помогает снизить износ, продлевая срок службы инжектора.

  No related posts.
