работа с тестером напряжения, инструкция для начинающих

Если вам нужно измерить напряжение в цепи, получить значение тока в узле или просто прозвонить цепь на разрыв, вам непременно нужен такой прибор, как мультиметр (в простонародье — тестер). Он давно стал одним из самых популярных измерительных приборов, который есть на столе практически у каждого, кто хоть как-то связан с электричеством. А на производстве без него вообще не обойтись.

Как работает устройство и как выбрать себе подходящую модель, разбираемся вместе с инженером-радиотехником, руководителем отдела развития OKOMA Валерием Горбуновым.

Валерий Горбунов

Инженер-радиотехник, руководитель отдела развития OKOMA

Валерий Горбунов

Инженер-радиотехник, руководитель отдела развития OKOMA

Зачем нужен мультиметр

В зависимости от модели количество измеряемых электрических параметров будет различаться. В простом варианте устройство может измерять только базовые параметры: напряжение, ток, сопротивление.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Но есть и приборы с более широким набором возможностей. Они могут измерять емкость конденсаторов, частоту, коэффициент передачи по току для биполярных транзисторов, их цоколевку, а также температуру.

Классификация

Мультиметры можно разделить на два вида: аналоговые и цифровые.

Аналоговые мультиметры

Аналоговые, или стрелочные, мультиметры — это измерительная классика. Особенность их в том, что оцифровки входного сигнала нет и он подается на вход обрабатывающих цепей в исходном виде. А измерения показывает стрелка, которая подключена к магнитоэлектрическому измерителю.

У аналоговых мультиметров есть и плюсы, и минусы. Из плюсов — отношения с электропотреблением. В режимах тока и напряжения устройство его вообще не потребляет. К тому же, если вы забыли выключить аналоговый мультиметр, — ничего страшного. Разряжаться, бездействуя, он не будет. Еще одной особенностью стрелочных мультиметров является то, что в силу своей конструкции они устойчивы к помехам.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Аналоговые мультиметры достаточно чувствительны, так что любое изменение электромагнитного поля при протекании тока в цепи заставляет стрелку колебаться и давать более точные показатели.

Недостатков у аналоговых мультиметров немало. К примеру, перед началом работы нужно постоянно калибровать положение «нуля», иначе есть вероятность увеличения погрешности. А для того чтобы оценить показания измерений, нужно смотреть на шкалу точно прямо. Если угол зрения сместится, результаты окажутся неточными. У прибора несколько шкал измерений (по малому току, по малому напряжению, по большому току и напряжению, по сопротивлению). В них очень легко запутаться и взять данные не с той шкалы, с которой нужно. Сама конструкция аналогового мультиметра довольно громоздкая. Если сравнивать их с цифровыми по вибростойкости и в целом по крепости, то результат будет не в пользу аналоговых.

Цифровые мультиметры

Главное отличие цифрового мультиметра от аналогового в том, что входной сигнал здесь проходит цифровую обработку.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих После замыкания щупов он передается на микросхему. Она обрабатывает сигнал и выводит показания на цифровой дисплей.

Такие мультиметры довольно компактные. В некоторых моделях предусмотрена защита от влаги и пыли, чтобы использовать устройство можно было в разных погодных условиях и на производстве. Полезная фишка — прорезиненный корпус. Конечно, наличие дополнительных функций и усилений напрямую влияет на стоимость аппарата. Например, функция измерения коэффициента усиления для биполярных транзисторов — исключительно профессиональная история. Обычному пользователю она ни к чему. Цифровые мультиметры просты, с управлением можно разобраться интуитивно. Если вы выбрали правильный режим измерения, то считать показания с дисплея не составит никакого труда. Если вы перепутали полярность, то на дисплее отобразится знак «-». В некоторых моделях есть автонастройка диапазона измерения. То есть вы выставляете режим измерения по постоянному или переменному току, а прибор сам подберет нужный диапазон.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

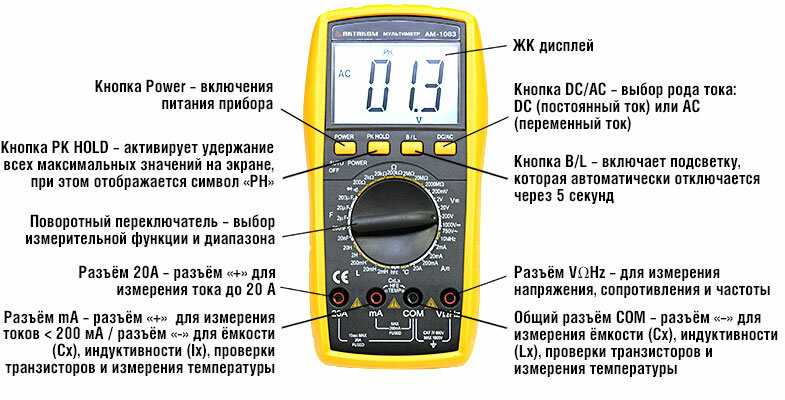

Конструкция

Конструкция мультиметра представляет собой пластиковый или прорезиненный корпус прямоугольной или овальной формы.

Сзади есть слот для питающего элемента. Как правило, мультиметры питаются от аккумуляторов типа АА либо от 9-вольтовой «Кроны». В некоторых моделях на задней части прибора находятся LED-фонарь и NCV-датчик, который позволяет по току найти, например, проводку в стене.

На передней поверхности мультиметра есть цифровой LCD-дисплей, механизм изменения режима работы мультиметра, а также разъемы для подключения щупов.

Краткое описание измеряемых параметров и их обозначения

Если говорить о режимах измерений, то необходимо учесть тот момент, что в разных моделях количество самих режимов может различаться. Вот список практически всех возможных:

  • OFF

    Режим отключения прибора.

  • DCV ()

    Режим измерения постоянного напряжения (DCV расшифровывается как «direct current voltage»).Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

  • ACV (V~)

    Режим измерения переменного напряжения (ACV расшифровывается как «alternating current voltage»).

  • DCA ()

    Режим измерения постоянного тока.

  • Режим измерения сопротивления.

  • hFE

    Режим измерения коэффициента передачи по току биполярных транзисторов.

  • Режим проверки диодов (также используется в режиме прозвонки).

  • 10А

    Режим измерения тока от 200 мА до 10 А.

  • Режим измерения емкости конденсаторов.

  • Hz, %

    Режим измерения частоты.

  • LED

    Режим включения фонарика.

  • NCV

    Режим включения датчика NCV.

  • Т

    Режим измерения температуры.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Назначение разъемов для подключения щупов

В основном все модели содержат по три разъема для подключения щупов:

Какие еще могут быть кнопки

Некоторые модели могут содержать на корпусе дополнительные кнопки:

Разрядность, разрешение, погрешность

При выполнении измерений важно, чтобы прибор делал их с заданной точностью. Рядом с понятием точности всегда идут погрешность и прецизионность.

Погрешность показывает максимально допустимую ошибку при измерениях. Она выражается в процентном соотношении и показывает отклонение от действительного значения. Уровень возможной погрешности для конкретного прибора стоит подбирать для конкретной ситуации. В одних устройствах погрешность может составлять ±5%, а в других максимально допустимый показатель — ±0,025%. Если вы электрик, то для вас погрешность не принципиальна, а если вы радиотехник, который ремонтирует рации, вам точность устройства очень важна.

Прецизионность же показывает, насколько точно прибор воспроизводит одно и то же измерение.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих То есть то, насколько одинаковыми будут значения, если сделать одно и то же измерение несколько раз.

Разрядность мультиметра показывает количество разрядов, то есть цифр после запятой после целого значения. Логично: чем больше разрядов, тем точнее измерения.

Разрешение показывает, какое наименьшее изменение значения мультиметр способен определить. Например, если вы хотите измерить напряжение и мультиметр имеет разрешающую способность в 1 мВ, то устройство определит значение с точностью до трех знаков.

Как выставить нужный режим

Для того чтобы выставить нужный режим, необходимо поворачивать переключатель по часовой стрелке или против нее. Если вам нужно выставить режим измерения постоянного напряжения, то вы устанавливаете переключатель в область с надписью DCV, и включается предел измерения. После этого можно начать сами измерения.

Как правильно пользоваться мультиметром: инструкция для чайников

Прежде всего необходимо знать, что коммутация щупов всегда производится при выключенном приборе, то есть положение переключателя должно быть на метке OFF.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

При измерении высоких токов или напряжений стоит учитывать вероятность пробоя. Поэтому до первого использования устройства настоятельно рекомендуем ознакомиться с техникой по электробезопасности. Она опубликована в «Правилах устройства электроустановок».

Напряжение

Из школьной физики вы, наверное помните, что напряжение на участке электрической цепи равно разности потенциалов между двумя точками в этой цепи. Поэтому при измерении напряжения необходимо подключить щупы к участку цепи параллельно.

Постоянное напряжение

Для того чтобы измерить постоянное напряжение, нужно подключить щупы в соответствующие разъемы (черный щуп — в разъем COM, красный — в разъем VΩmA) и перевести переключатель в область с надписью DCV (режим измерения по постоянному напряжению).

У постоянного напряжения есть несколько диапазонов: 200 мВ, 2000 мВ, 20 В, 200 В, 1000 В. Выбирать диапазон следует исходя из правила: фактическое напряжение измеряемого участка не должно превышать значение заданного диапазона.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

К примеру, если вы будете измерять обычную батарейку с напряжением в 1,5 В и выберете диапазон ниже этого значения, то на экран прибора будет выведено значение 1 или OL («overload»). Это означает, что достигнут предел измерений для заданного диапазона. В этом случае диапазон необходимо повысить.

Если же напряжение на участке неизвестно, то стоит выбрать самый верхний диапазон и постепенно его понижать до получения значения, отличного от 1 или OL.

После этого щупы можно прикладывать к измеряемому участку цепи. На дисплее будет выведено значение искомого напряжения.

Так как постоянное напряжение имеет полярность, то при прикладывании к «минусу» красного щупа, а к «плюсу» — черного на дисплее будет отображаться знак «-». Он говорит о противоположной полярности подключенных щупов. Можно или проигнорировать этот знак, или поменять местами щупы.

Переменное напряжение

При измерении переменного напряжения необходимо скоммутировать щупы и перевести переключатель в область с надписью V~ (он же ACV).Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Эта область имеет два диапазона: 200 В и 750 В (в некоторых моделях — 1000 В).

Важно!

В данном режиме особенно необходимо соблюдать технику безопасности! Запрещается прикасаться к оголенным участкам. Измерения лучше производить в специальных диэлектрических перчатках.

После подключения щупов к точкам измерения напряжения на дисплее вы увидите результат измерения.

Переменное напряжение не имеет полярности, поэтому мультиметр никак не отреагирует на неправильное подключение щупов.

Сила тока

Для начала вспомним, что ток измеряется в разрыве цепи, то есть, в отличие от напряжения, подключается последовательно. Когда измеряете ток, важно знать номинал максимально допустимого тока в узле: это нужно, чтобы заранее правильно подключить щупы. Если искомый ток предполагается выше 200 мА, то стоит подключить красный щуп к разъему 10 А. Если ниже 200 мА, то нужно использовать другой разъем. При этом важно оценить толщину проводников самих щупов: если сечение проводников мало, то при длительной нагрузке они будут нагреваться, что может привести к возгоранию провода.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Вообще, если предусматривается ток свыше 200 мА, то обязательно проверяйте в инструкции, в течение какого времени можно измерять ток и как долго после измерений прибору нужно остывать.

Постоянный ток

Как говорилось выше, для измерения постоянного тока необходимо скоммутировать щупы. Затем перевести переключатель в режим измерения по постоянному току, а в некоторых моделях — в режим по постоянному/переменному току — в зависимости от настроек мультиметра. Нужно задать предел по измерению тока. После чего подключить щупы в разрыв цепи и включить питание в измеряемой цепи. Если диапазон выбран верно, то на дисплее появится результат измерения.

Измерения постоянного и переменного тока различаются тем, что у первого есть полярность. И если щупы скоммутировать неправильно, то прибор знаком «-» покажет, что полярность нарушена.

Переменный ток

На самом деле, измерение переменного тока аналогично измерению постоянного. Разница только в том, что переключатель переводится в область переменного тока, где и задается конкретный предел измерения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Сопротивление

Сопротивление измеряется только при выключенном питании. Иначе внутреннее сопротивление участка цепи будет меняться и результат получится с плавающей погрешностью.

Для того чтобы измерить сопротивление элемента или проводника, нужно подключить щупы, а переключатель перевести в режим с надписью Ω и задать предельное значение. После этого нужно подключить щупы к выводам проводника и посмотреть показания на дисплее.

Если предел задан неверно, то на дисплее будет отображаться 1. В этом случае придется изменить предел на больший.

Когда измеряете сопротивление, не зажимайте проводник между щупом и рукой: у тела человека есть свое сопротивление, и оно даст погрешность измерения.

Измерение транзисторов

Мультиметром можно измерить коэффициент передачи по току биполярных транзисторов и узнать их цоколевку.

Для измерения коэффициента передачи (или усиления) по току необходимо знать структуру самого транзистора (NPN или PNP). Затем нужно выключить мультиметр, взять транзистор и вставить в многопиновый разъем согласно цоколевке, где B — это база транзистора, E — эмиттер транзистора, C — коллектор транзистора.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Теперь переводим переключатель в режим hFE и включаем мультиметр. На дисплее будет отображаться значение коэффициента усиления. Если на дисплее выводится 0, то либо у пинов транзистора плохой контакт с разъемом, либо сам транзистор нерабочий.

Емкость конденсатора

Перед измерением обязательно нужно разрядить конденсатор — разрядка зависит от вида и емкости устройства. А еще необходимо подобрать правильную резистивную нагрузку. В противном случае сам мультиметр может выйти из строя.

Когда это условие выполнено, нужно перевести переключатель в режим с обозначением . Если у области измерения емкости конденсатора несколько пределов, то нужно выбрать подходящий по номиналу. После этого нужно подключить щупы к ножкам. Конденсаторы бывают полярными и неполярными, поэтому при измерении полярных нужно соблюдать правила подключения («+» к «+», «-» к «-»). Результат измерения появится на дисплее.

Прозвонка

Прозвонка — это проверка цепи на разрыв. Если вам нужно проверить на обрыв кабель либо другой элемент, то нужно выбрать режим и приложить щупы к выводам цепи.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Для прозвонки используется разъем, обозначенный .

Некоторые модели мультиметров не только показывают информацию на дисплее, но и сопровождают ее звуковым сигналом. Из-за этого режим и получил название «прозвонка». Если цепь не имеет разрыва, то на дисплее высветится значение, равное падению напряжения на элементе, или значение, стремящееся к нулю на участке цепи. Если же цепь или элемент имеют разрыв, то на дисплей будет выведена цифра 1.

Измерение температуры

Для измерения температуры используется специальный щуп, который подключается к разъемам COM и VΩmA. Щуп подносится к месту измерения температуры. На дисплее загорится значение в градусах Цельсия.

Популярные модели: краткий обзор мультиметров

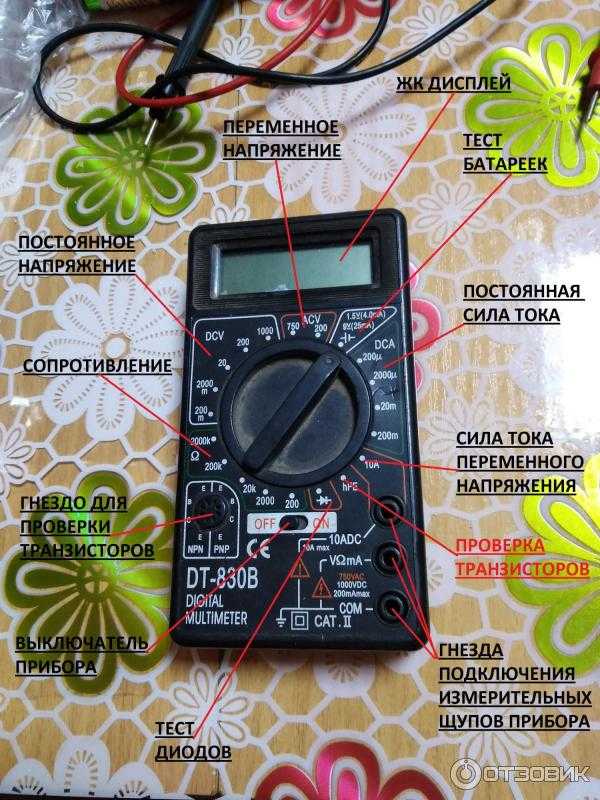

Мультиметр Ресанта DT830B

Модель Ресанта DT830B — один из самых бюджетных и простых мультиметров. У него пластиковый корпус, есть механический переключатель режимов работы, а также 3 разъема для подключения щупов (COM, VΩmA, 10А). Еще есть разъем для проверки транзисторов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Цена: 510 р.*

Смотреть товар

Цена: 510 р.*

Смотреть товар

Таким прибором можно провести следующие измерения:

  • Постоянное напряжение (200 мВ, 2000 мВ, 20 В, 200 В, 1000 В).
  • Переменное напряжение (200 В, 750 В).
  • Постоянный ток (200 мкА, 2000 мкА, 20 мА, 200 мА, 10 А).
  • Сопротивление (200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм).
  • Коэффициент усиления транзисторов (0–1000 hFE).

Прибор имеет ЖК-дисплей, а также индикатор перегрузки измерений.

Мультиметр Ресанта DT832

Этот мультиметр — аналог DT830B. Отличие — во встроенном генераторе прямоугольных импульсов на 5 В и 50 Гц. Для любителя это, вероятно, не такое уж важное дополнение. А вот для радиолюбителя эта характеристика может стать решающей при выборе устройства.

Цена: 409 р.*

Смотреть товар

Цена: 409 р.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих *

Смотреть товар

Мультиметр TEK DT838

Мультиметр производства компании TEK — это классический цифровой прибор. У этого мультиметра есть 3 разъема для подключения щупов (COM, VΩmA, 10А). Прибор поставляется в аккуратной упаковке с инструкцией, с комплектом измерительных щупов разных цветов — красного и черного — и даже щупа для измерения температуры.

Цена: 439 р.*

Смотреть товар

Цена: 439 р.*

Смотреть товар

На нем можно работать в нескольких режимах:

  • Измерение постоянного напряжения (в диапазоне от 200 мВ до 1000 В).
  • Измерение переменного напряжения (в двух диапазонах до 750 В и до 200 В).
  • Измерение постоянного тока (в диапазоне от 2000 мкА до 10 А).
  • Измерение сопротивления (в диапазоне от 200 Ом до 2000 кОм).
  • Режим прозвонки и режим проверки диодов.
  • Режим измерения температуры.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

DT838 — это общий набор опций, которые есть у большинства базовых мультиметров среднего класса. Его можно использовать как в небольших лабораториях, так и в бытовых ситуациях. Работает от одной батарейки типа «крона». Прост в пользовании. Имеет 3 отображаемых разряда на дисплее, то есть 3 знака после запятой, и делает точные измерения.

Мультиметр TUNDRA DT9208A

Цифровой мультиметр TUNDRA DT-9208A представляет собой более продвинутое устройство по сравнению с двумя предыдущими. Продается в комплекте с крепким износостойким прорезиненным чехлом желтого цвета.

Цена: 1 190 р.*

Смотреть товар

Цена: 1 190 р.*

Смотреть товар

TUNDRA DT9208A работает в следующих режимах:

  • Измерение постоянного напряжения (в диапазоне от 200 мВ до 1000 В).
  • Измерение переменного напряжения (в двух диапазонах до 750 В, до 200 В, до 20 В, до 2 В).
  • Измерение постоянного тока (в диапазоне от 2000 мкА до 20А).Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
  • Измерение переменного тока (в диапазоне от 2000 мкА до 20 А).
  • Измерение сопротивления (в диапазоне от 200 Ом до 200 МОм).
  • Режим прозвонки и режим проверки диодов.
  • Режим измерения температуры.
  • Режим измерения емкости конденсаторов (в диапазоне от 2 пФ до 20 мкФ).
  • Режим измерения частоты.

У этого мультиметра 4 разъема для подключения щупов (COM, VΩ, 20А, mAT). Прибор поставляется в аккуратной упаковке с инструкцией и с комплектом измерительных щупов разного цвета.

У девайса выведена отдельная кнопка для включения и отключения. Прибор можно использовать в четырех положениях под разным углом.

В комплекте с моделью TUNDRA DT9208A также идет подставка — удобно использовать мультиметр в вертикальном положении. Устройство работает от двух батареек типа AA.

Мультиметр TUNDRA DT9205A

Этот прибор практически не отличается по внешнему виду от DT9208A. Основное их различие — в измеряемом диапазоне по переменному напряжению.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В DT9205A производитель добавил еще один предел — до 200 мВ. А вот возможности измерить температуру и частоту, как у DT9208A, у него нет.

Цена: 820 р.*

Смотреть товар

Цена: 820 р.*

Смотреть товар

Заключение

При выборе мультиметра нужно ответить себе честно на простой вопрос: «Зачем он мне нужен?»

Если для бытового применения, например для прозвонки кабеля или измерения напряжения в сети, то я рекомендую приобрести простую, но все-таки цифровую модель с ограниченным функционалом. Например, модель Ресанта DT830B. Он бюджетный, его не жалко сломать, и нет потребности в точных измерениях.

Если хотите универсального бойца, который и ток с температурой измерит, и диоды проверит, присмотритесь к устройству TEK DT838.

Для полупрофессионального использования подойдет мультиметр TUNDRA DT9208A. Он и все необходимые измерения сделает, и прослужит подольше.

Посмотреть все мультиметры и выбрать свой

Выбрать

*Информация о товарах, размещенная на «Эльдоблоге», не является публичной офертой.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Цена товаров приведена справочно. С актуальными ценами на товары в соответствующем регионе вы можете ознакомиться на сайте eldorado.ru

Любите делиться своим мнением о технике? Тогда напишите обзор товара в «Эльдоблоге» и получите до 1000 бонусов на новые покупки!

инструкция по применению, основные функции и преимущества устройства

Не так давно в помощь автомобилистам вместо контрольной лампочки пришли современные компактные устройства. Одна из популярных моделей цифровых мультиметров — DT 832. Инструкция по применению прилагается в комплекте, ее следует обязательно изучить перед началом эксплуатации. Прибор работает от батареек, имеет небольшие размеры, отличается низкой стоимостью.

  • Назначение устройства
  • Постоянное и переменное напряжение
  • Сила тока
  • Прозвон диодов и другие функции
  • Советы по выбору мультиметра

Назначение устройства

Все мультиметры можно разделить на цифровые и аналоговые. Последние являются более устаревшим вариантом, показания нужно снимать, опираясь на значение стрелочного индикатора.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

С цифровыми устройствами дело обстоит гораздо легче: показания представлены в цифровом формате на экране прибора. Такие мультиметры более удобны в эксплуатации, обладают высокой точностью измерения.

Устройство небольшого размера, по центру расположен круговой указатель, с его помощью выбираются режимы работы прибора (когда он выключен, стрелка показывает положение OFF). На циферблате отмечены максимальные значения, которые может измерить устройство в конкретной величине. Кроме того, с помощью указателя устанавливаются особенные рабочие режимы.

Несмотря на низкую цену, прибор может многое. В инструкции к мультиметру указано, что он измеряет ряд важных показателей:

  • переменное и постоянное напряжение;
  • силу тока;
  • сопротивление резисторов.

Прозвонка провода на предмет короткого замыкания совмещается со способностью тестировать диоды, не выпаивая их — при попадании на нерабочий участок цепи система выдает звуковой сигнал.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Устройство можно использовать в качестве генератора прямоугольных импульсов, а также с его помощью измерять коэффициенты усиления транзистора по току.

Питание мультиметра осуществляется с помощью батарейки Крона с напряжением 9 В. Если необходимо заменить источник питания, нужно снять заднюю крышку путем откручивания двух винтов. Кроме того, на задней панели платы прибора расположен предохранитель, предотвращающий перегрузы.

Подключить щупы к измерительному устройству достаточно просто: черный провод совмещается с разъемом COM — это гнездо минуса. Красный щуп подключается к разъему посередине, максимальное значение тока составляет 200 мА. Верхний разъем используется, если нужно измерить силу тока до 10 ампер.

Каждый тип измерения различных параметров (напряжение, сопротивление и т. д) обозначен рядом максимальных значений. Величина измеряемого параметра должна быть меньше максимального значения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Так, если измеряется постоянное напряжение, значение которого менее 20 В, то указатель должен стоять на отметке 20. Если заранее неизвестны приблизительные значения конкретной величины, чтобы обезопасить прибор от выхода из строя, следует установить максимальное значение, а затем уменьшать его.

Постоянное и переменное напряжение

С помощью прибора можно узнать значение напряжения сети, например, путем проведения измерений в электрической розетке. Всем известно, что стандартные показатели должны быть в пределах 220 В, поэтому на приборе нужно выставить режим ACV со значением 750 В (это необходимо для предотвращения перегорания предохранителя).

Подключение должно проводиться параллельно к выводам с потребителем и без него. В случае с розеткой необходимо вставить щупы в отверстия. Следует отметить, что запрещается дотрагиваться до металлических деталей щупа, перед началом измерения нужно убедиться в целостности изоляции.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Если показатели находятся в пределах 220−250 В, значит, напряжение в норме. Чтобы узнать, насколько падают значения под действием нагрузки, в соседнюю розетку нужно подключить утюг, чайник или любой другой бытовой прибор.

Всем известно, что постоянное напряжение есть в различных устройствах. Некоторые из них:

  • блоки питания;
  • аккумуляторы;
  • батарейки.

В этом случае прибор должен быть включен в режим DCV. Обязательно нужно соблюдать полярность, иначе мультиметр покажет отрицательные значения. Таким же образом можно находить в системе провода с плюсом или минусом.

Если требуется провести узнать параметры в автомобиле, достаточно установить верхний предел в значение 20 В. Таким образом измеряется напряжение бортовой сети, клемм аккумулятора.

Сила тока

Узнать параметры силы тока можно при условии подключенного потребителя — под нагрузкой. Щупы прибора необходимо последовательно подсоединить в место разрыва цепи ДО потребителя.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Нельзя подключать прибор напрямую к аккумулятору или розетке — это чревато выходом устройства из строя.

В качестве примера можно узнать значение силы тока в цепи, которая состоит из батарейки в 1,5 В и индикатора с лампочкой. Для этого на приборе необходимо установить максимальный предел в 10 Ампер. Затем переставить щуп полюса к силовому гнезду. После этого надо разорвать цепь и подключить щуп к плюсовому выходу на батарейке, а второй — к вводу лампы. Прибор покажет приблизительное значение 0,04 А. Для получения более точных показателей нужно снизить предел.

Следует отметить, что узнать силу тока в сети со значениями в 220 В не получится, прибор не оснащен такой функцией. Возможность проведения измерений позволяет автомобилисту рассчитать нужное сечение проводов для дополнительного оборудования.

Прозвон диодов и другие функции

Для проведения таких манипуляций нужно выставить прибор в соответствующее положение, которое обозначается значком в виде стрелочки с плюсиком на конце.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В этом случае можно поверить обрыв на определенном участке цепи, а также работоспособность диодов или светодиодов.

Все замеры следует проводить с отключенным источником питания. Чтобы найти участок с обрывом, необходимо подключить один щуп к одному концу, а второй — к другому. Если система не зафиксирует обрывов, прибор издаст характерный звуковой сигнал, а на дисплее будут значения, приближенные к нулю. Соответственно, при обнаружении обрыва звукового сигнала не будет, на экране в левом углу будет отображена цифра 1. Такое положение свидетельствует о том, что цепь разомкнута.

Кроме того, на этом режиме можно узнать, пробит ли диод, а также значение падения напряжения — этот показатель является ключевым параметром исправности детали. Измерения проводятся вышеописанным способом.

С помощью устройства можно измерить коэффициент передачи транзистора. На мультиметре он обозначен буквами hFE. Для этой опции сбоку прибора присутствуют специальные разъемы, в которых расположены пазы с обозначениями Е, В, С, а также обозначена структура PNР или NPN.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Еще одной полезной функцией является вычисление сопротивления, которое на мультиметре обозначено значком Ω. Прибор имеет 5 основных пределов, зачастую используются 2000 Ом и 2000 кОм.

Советы по выбору мультиметра

Если человек никогда не сталкивался с подобным прибором, специалисты рекомендуют для первого раза приобрести самое простое и дешевое устройство, в этом случае его будет не жалко выкинуть в случае поломки. Если автолюбитель уже знает, как пользоваться мультиметром ДТ 832, можно купить более удобное устройство со вспомогательными функциями.:

  • Встроенная звуковая индикация является дополнительным помощником владельца при проведении измерений.
  • Желательно, чтобы прибор был оснащен плавким предохранителем, который при выходе из строя можно заменить. В противном случае прибор можно считать одноразовым, ведь ошибки нередко случаются и непременно приведут к поломке прибора.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
  • Оптимально, если корпус мультиметра будет прорезиненным.

Пользоваться мультиметром DT 832 не так сложно, как кажется на первый взгляд. Необходимо владеть минимальными знаниями о работе с устройством, а также быть максимально аккуратным. При соблюдении всех пунктов инструкции по использованию прибор прослужит без сбоев и повреждений много лет.

Как Пользоваться Мультиметром, Проверка Конденсаторов и Транзисторов, Измерение Напряжения и Сопротивления, Какой Щуп Выбрать, Обзор и Описание

Содержание

  • 1 Аналоговые мультиметры
  • 2 Цифровой мультиметр М — 830В
  • 3 Использование щупов
  • 4 Измерение напряжения
  • 5 Измерение сопротивления
  • 6 DT-838
  • 7 Измерение тока
  • 8 Дополнительные функции

Для измерения нескольких величин создано многофункциональное устройство, которое носит название мультиметр. Его основа может быть как аналоговая, так и цифровая.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Наиболее продвинутые тестеры получили интерфейс для связи с персональным компьютером, что упрощает фиксацию и мониторинг измеряемых величин. Разобраться как пользоваться мультиметром может любой человек, не имеющий электротехнического образования.

Аналоговые мультиметры

Индикатором аналогового мультиметра выступает магнитоэлектрическая измерительная система. Для работы с различными напряжениями используется встроенный набор добавочных резисторов. Измерять ток в широком диапазоне помогают шунты, входящие в устройство. Тестер может работать как с постоянным, так и с переменным напряжением, благодаря наличию выпрямителя, реализованного на диодном мосту.

Аналоговый измерительный прибор имеет встроенный источник питания, чтобы производить измерение сопротивлений. Напряжение питания мультиметров находится в диапазоне 1,5 — 3 В. Батарейки, как правило, одноразовые и после разрядки подлежат замене.

Внешний вид аналогового мультиметра

При эксплуатации аналогового мультиметра можно выделить несколько недостатков:

  • сложность считывания информации;
  • нелинейность измерительной шкалы, обусловленная свойствами магнитоэлектрической измерительной системы;
  • важна правильная полярность подключения;
  • для измерения сопротивлений используется обратная шкала;
  • низкая точность измерений.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Аналоговые приборы практически полностью вытеснены цифровыми, но они продолжают использоваться опытными мастерами на сервисных центрах и домашними умельцами. Преимущественно они используются не для измерения конкретных величин, а для индикации наличия либо отсутствия тока, напряжения, сопротивления.

Цифровой мультиметр М — 830В

Развитие микропроцессорной техники позволило уйти от аналогового приборостроения, им на смену пришли цифровые устройства. Ярким представителем является  мультиметр М — 830В.

Лицевая панель цифрового мультиметра М — 830В с расшифровкой положений измерений

Для того, чтобы было понятней как пользоваться мультиметром, на лицевой панели имеются подписи. Каждое контролируемое значение имеет несколько пределов измерения, сгруппированных в блоки. При незнании приблизительного значения замерямой величины первоначально следует устанавливать прибор на максимальное значение. Для получения хорошей точности  результата, контролируемое значение должно составлять от 2/3 предела измерения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

В качестве элемента питания используется крона с номинальным напряжением 9 В. Этого напряжения достаточно для работы микрочипа и цифрового жидкокристаллического индикатора. Крона требует периодической замены, для чего необходимо снять крышку с тыльной части. На экране при недостаточном напряжении питания высвечивается специальный значок, говорящий о невозможности использовать тестер без предварительной замены батареи. Эксплуатация прибора при разряженной кроне будет сопровождаться большими погрешностями измерений. Питание мультиметров возможно и от перезаряжаемых никель-металл-гидридных аккумуляторов с номинальным напряжением 8,4 — 9 В.

Замена кроны в М — 830В

Использование щупов

Щупы для мультиметра вставляются в специальные разъемы. Большинство тестеров имеют 3 отверстия, в то время как щупов 2. Один разъем является базовым. Он используется практически во всех измерениях и называется COM. Например, при использовании мультиметра М — 830В разъем COM не используется только при проверке транзисторов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Во всех остальных случаях к нему подключается черный щуп, обозначающий ноль или минус.

Красный щуп во время большинства измерений вставляется в средний разъем. Верхнее отверстие используется только для замера токов свыше 0,2 А. При работе с транзисторами щупы не используются вообще.

Расположение разъемов в тестере серии DT-830 — DT-839

В более простых  версиях мультиметров только средний разъем защищен плавким предохранителем. Надпись «unfused» возле верхнего отверстия говорит о незащищенности измерений от 0,2 до 10 А, поэтому такие цепи проверяются с особой осторожностью. При превышении значения тока либо длительности измерения прибор может повредиться, а человек получить электротравму. Более продвинутые тестеры имеют защищенные оба канала, как показано на изображении ниже.

Не для всех измерений используются щупы для мультиметра.  Так, например, что бы проверить транзистор необходимо вставить его в специальное гнездо. После этого ручку установить в режим полупроводников.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих При этом необходимо заранее знать тип p-n перехода.

Мультиметр с плавкими вставками по каждому каналу

В случае превышения предела измерений, короткого замыкания, неправильного подключения или слишком длительной работы под нагрузкой, плавкий предохранитель перегорает и цепь разрывается. Дальнейшее измерение становится невозможным, но целостность тестера удается сохранить.

Лучший мультиметр обладает защищенными каналами при помощи гальванических развязок либо самовосстанавливающихся предохранителей. Преимуществом такого прибора является возможность продолжать измерения без траты времени на замену плавкого предохранителя.

Измерение напряжения

Для того, чтобы понять как измерить напряжение мультиметром, следует подключить его параллельно, согласно изображению ниже.

Схема измерения напряжения при помощи мультиметра, работающего в режиме вольтметра

Инструкция о том как пользоваться мультиметром для измерения напряжения:

  1. Вставляем щупы в гнезда.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Например, в случае с М — 830В черный необходимо разместить в разъем COM, а красный в среднее;
  2. До начала измерений требуется знать тип напряжение в цепи. В зависимости от этого выбирается DCV для постоянного и ACV для переменного напряжения соответственно. Выбор делается поворотом ручки;
  3. Если величина измеряемого напряжения приблизительно известна, то выставляем ближайший больший предел измерения. Например, чтобы разобраться как проверить аккумулятор мультиметром достаточно взглянуть на корпус батареи и обнаружить номинальное напряжение 12 В. Ближайшим большим пределом измерения является 20В, которые необходимо выставить поворотом ручки;
  4. При незнании приблизительного значения измеряемой величины, необходимо выбирать максимальный предел. После проведения предварительного замера, принимается решение о необходимости снижать предел измерения;
  5. При измерении постоянного напряжения рекомендуется соблюдать полярность, так как в противном случае все значения на экране будут отображаться с знаком минус;
  6. Тестер наподобие DT266FT имеет возможность зафиксировать измерение при помощи нажатия кнопки.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В случае труднодоступности чтения с экрана, можно нажать кнопку, а по завершению контроля, считать результат.

При работе с переменным напряжением может возникнуть необходимость проверить где фаза и ноль. Для этого следует черный провод зафиксировать на заземленную нейтраль, обычно корпус. Красный щуп следует поочередно прислонить к проводам. При касании к фазному проводу мультиметр покажет величину напряжения. При соединении с нулевым проводом напряжения не будет.

Измерение сопротивления

Измерение мультиметром сопротивления является одной из наиболее простых задач, так как исключает работу с напряжением. Перед проведением измерения требуется обесточить оборудование. Если это не выполнить, то тестер может повредится, а пользователь получит электротравму. Более дорогие приборы оборудованы защитой от измерения сопротивления под напряжением и в случае такой ситуации выдают на экран ошибку.

Неправильно выбранный предел измерения не приведет к поломке тестера, поэтому можно ставить первоначально любое значение.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В случае если на индикаторе появятся цифры близкие к 0, требуется уменьшить значение. Если мультиметр не реагирует на проверку сопротивления, то следует увеличить предел измерения.

Щупы для мультиметра обладают внутренним сопротивлением, что вносит свою погрешность, поэтому перед произведением замера сопротивления следует замкнуть щупы и запомнить значение, показываемое на экране. При последующих измерениях необходимо вычитать значение внутреннего сопротивления щупов для повышения точности измерений.

Особенностью контроля сопротивления изоляции является влияние сопротивления человеческого тела на погрешность. В случае замера небольших сопротивлений, человек может держать щупы для мультиметра за неизолированную часть. Это не приведет к существенному отклонению от действительной величины. В случае с измерение сопротивлений более 1 МОм касание человека, особенно влажными руками  делает измерения не точными.

DT-838

Для проверки целостности цепи либо отсутствия короткого замыкания используется режим прозвонки.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Такое название он носит по причине того, что в случае когда щупы для мультиметра соприкасаются либо измеряют сопротивление до 50 Ом помимо отображения информации на экране создается звуковой сигнал.

Наличие динамика в DT-838  позволяет создавать звуковой сигнал

Инструкция как прозвонить проводник:

  1. Подсоединить щупы с двух концов проводника;
  2. Наличие звукового сигнала говорит о целостности провода;
  3. При отсутствии реакции следует зачистить от окислов концы проводника перед тем как прозвонить;
  4. Если звуковой сигнал не появился, значит присутствует обрыв.

Последовательность как прозвонить наличие короткого замыкания:

  1. Подсоединить прибор к двум электрически несвязанным местам;
  2. Наличие звукового сигнала говорит о КЗ.

Определяясь какой мультиметр выбрать, рекомендуется также обратить внимание на возможность измерения температуры. Работа тестера связана не только с электрическими измерениями. Проверка мультиметром неэлектрических величин стала возможной благодаря термопаре, используемой вместо щупов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В некоторых мультиметрах она имеет отдельный разъем для подсоединения.

DT-838 обладающий режимом прозвонки и измерения температуры

Измерение тока

Тестер позволяет производить замер тока. Для измерения постоянного тока требуется разрыв цепи, как показано на рисунке ниже.

Подключение мультиметра в качестве амперметра

Описание измерения тока:

  1. Красный щуп вставляется в зависимости от предела измерения. Так, например, незначительная утечка тока определяется при среднем положении красного щупа и включении прибора на значение 200 мА;
  2. Для измерения тока до 10 А красный щуп вставляется в верхний разъем. Необходимо помнить, что в большинстве случаев устройство мультиметра не предполагает плавкой вставки для защиты данного гнезда.

Мультиметры, обладающие токовыми клещами, позволяют производить  измерение переменного тока без разрыва цепи. Примером может быть мультиметр DT266FT. Питание мультиметров с токовыми клещами происходит от кроны на 9 В.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Мультиметр DT266FT

Дополнительные функции

Проведя обзор мультиметров, пользователь может выделить основные дополнительные возможности. Данные функции редко требуются обычному домашнему умельцу, но при серьезном подходе к электротехническим задачам, являются крайне необходимыми.

Примером дополнительной функции является проверка емкости. На рисунке ниже показано как проверить конденсатор мультиметром. Для этого используется специально отведенный для этих целей разъем, который есть не у всех мультиметров. Проверка конденсатора происходит так же, как проверить транзистор мультиметром. Исследуемый элемент вставляется в соответствующий разъем, а на приборе включается требуемый режим.

Проверка емкости

Обособлено стоят полностью автоматизированные дискретные мультиметры. Эксплуатация мультиметра, оснащенного данной функцией позволяет не переживать о правильности установки предела измерения. Его применение основано лишь на выборе измеряемого параметра.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Питание мультиметров обычно происходит от аккумуляторной батареи, так как одноразовая крона не способна обеспечить длительное энергоснабжение вычислительных мощностей хорошего тестера.

Тестер с автоматическим определением предела измерений

Определится какой мультиметр лучше выбрать следует из функций, которые понадобятся в процессе пользования. Например, если предполагается только мелкий ремонт бытовой техники, то измерение частоты или интерфейс связи с ПК будут лишними. Важно комплексно оценивать характеристики, которыми обладает тестер.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Инструкция как правильно пользоваться мультиметром

Содержание

Перед тем как пользоваться мультиметром, необходимо ознакомиться с инструкцией по эксплуатации. Приборы позволяют измерять рабочие параметры электрических цепей и отдельных компонентов, проверять целостность проводки и наличие напряжения в розетках.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Оборудование отличается компактными размерами и не требует регулярного обслуживания (за исключением профессиональных моделей, нуждающихся в периодической поверке).


Мультиметры измеряют параметры электрических цепей.

Общая информация про мультиметр

Тестер представляет собой компактный прибор с эргономичным корпусом, который легко удерживать рукой. Оборудование не нуждается во внешнем источнике питания, внутри установлена батарейка с ограниченным сроком службы.

Некоторые модели оснащаются ремешком для удержания мультиметра на запястье или ремне. Существуют стационарные приборы для лабораторий, отличающиеся набором функций и повышенной точностью измерения.

Предназначение и области применения

Оборудование позволяет определять:

  • постоянное или переменное напряжение в сети;
  • силу тока, проходящего через проводник;
  • емкость конденсаторов и исправность транзисторов;
  • температуру среды;
  • сопротивление элементов;
  • исправность участка цепи (режим прозвонки).Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Тестеры используются в быту для быстрого определения неисправностей электропроводки, изоляция щупов и корпуса рассчитана на напряжение до 750 В (при переменном токе). Профессиональные модели применяются при монтаже или ремонте оборудования, ремонте техники или бытовой электроники. Мультиметр входит в набор оборудования электромонтеров и позволяет быстро и безопасно проверить работоспособность электропроводки в жилых, офисных или технических помещениях.


Оборудование позволяет определить неисправность участка цепи.

Принцип действия

Оборудование оснащено прямоугольным пластиковым корпусом, некоторые модели оборудованы резиновым бампером. Внутри установлен электронный измерительный блок, информация выводится на дисплей или отображается стрелочным прибором с многофункциональной шкалой. На фронтальной части корпуса расположены переключатель режимов с информационной разметкой и круглые разъемы для подключения щупов.

Ряд моделей оснащен дополнительными кнопками и гнездом для сопряжения с компьютером или ноутбуком.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Корпус может иметь защиту от влаги и пыли по стандартам IP.

Конструкционные особенности и внешний вид

Классический мультиметр оснащен корпусом из темного ударопрочного пластика с насечками на нижней части, улучшающими захват прибора рукой. Для коммутации щупа с изолятором темного цвета используется разъем COM (обозначается в документации как Ground или нулевая клемма). Для второго измерителя с красной изоляцией применяются гнезда VΩmA и 10А, рассчитанные на силу тока до 200 мА и до 10 А соответственно.


Мультиметр имеет корпус из ударопрочного пластика.

Основные и дополнительные возможности

Приборы позволяют определять:

  • напряжение;
  • силу тока;
  • сопротивление.

Предусмотрена поддержка дополнительных режимов для замера емкости конденсаторов или коэффициента усиления транзисторов или диодов. В конструкции предусматривается защита от подачи напряжения на прибор при случайном включении рубильника в ходе проведения тестирования.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Встроенный плавкий предохранитель разрывает цепь при повышенной силе тока, предотвращая порчу электронных компонентов.

Некоторые модели оснащены светодиодной подсветкой дисплея или памятью для хранения результатов замера с указанием даты и времени тестирования цепи.

Точность работы

Бытовые модели имеют точность на уровне 3,5…2,5 цифровых разрядов, что соответствует погрешности при измерении от 1 до 10%. Профессиональные модели производят замеры с допуском до 0,1%, а специальные прецизионные тестеры имеют точность на уровне 8,5 разрядов. Стационарное оборудование отличается повышенной точностью. Приборы, используемые в лабораториях, регулярно поверяют с оформлением соответствующего формуляра.


Профессиональные модели отличаются повышенной точностью.

Разновидности устройств

Оборудование принято разделять на 2 группы по способу индикации. Бюджетные модели отличаются использованием стрелочного прибора, что отрицательно сказывается на точности замера.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Стрелка колеблется, человеческий глаз определяет значение с большой погрешностью. Применение дисплеев в конструкции цифровых приборов повышает точность измерения и упрощает процедуру замера.

Пользователю необходимо только приложить щупы к контактам, информация о напряжении или сопротивлении мгновенно отображается на экране.

Аналоговые

Прибор оснащается стрелочным индикатором с многофункциональной шкалой, на которой имеется несколько градуировок. Для выбора режима работы устанавливается поворотный селектор, имеются гнезда для коммутации щупов и дополнительного оборудования. Примером аналогового прибора является Ketai Instrument KT8260L, оснащенный системой подсветки шкалы и поддерживающий 19 режимов работы. Оборудование рассчитано на периодическое использование в бытовых целях.

Устойчивость к внешним электромагнитным помехам

Хорошая чувствительность измерительного контура

Сниженная себестоимость производства

Повышенная погрешность при считывании показаний

Необходимость вывода стрелки в нулевое положение

Риск повреждения стекла индикатора при падении


Аналоговый прибор оснащен стрелочным индикатором.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Цифровые

Оборудование отличается применением жидкокристаллического дисплея, на который выводятся результаты замеров. Отдельные поля обеспечивают отображение служебных символов (например, разряда элемента питания). Тестеры рассчитаны на интенсивную бытовую или коммерческую эксплуатацию. На корпусе имеется поворотная шайба для выбора режима, профессиональные модели оснащены кнопками для активации дополнительных функций. Примером бюджетного мультиметра является китайский цифровой прибор DT838 с поддержкой измерения температуры материалов.

Контрастный экран, позволяющий считывать данные при ярком освещении

Повышенная точность измерения

Звуковая индикация при подключении к цепи с ошибочной полярностью

Повышенная чувствительность к внешним электромагнитным помехам

Падение точности измерения и яркости индикации при разрядке батарейки

Хрупкий пластиковый корпус у бюджетных моделей


Цифровые мультиметры имеют жидкокристаллический дисплей.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Подробная инструкция по эксплуатации

Прибор могут применять люди, ознакомленные с правилами безопасной эксплуатации электрического оборудования, работающего под напряжением до 1000 В. Для замеров допускается использовать щупы, соответствующие нормам и требованиям безопасности и подходящие для имеющегося прибора. Категорически запрещено применять насадки с поврежденной изоляцией. Замеры следует проводить в сухую погоду, следы влаги с рук необходимо удалить полотенцем или салфеткой. Не допускается проведение работ во взрывоопасной атмосфере.

Производители указывают, что при напряжении более 50 В для постоянного тока и 36 В для переменного напряжения следует принять меры по защите от поражения разрядом. При переключении селектора щупы следует отсоединить от контактных пластин. При попадании во внутренние полости прибора влаги или конденсата необходимо отсоединить батарею и просушить оборудование при комнатной температуре на протяжении 3–5 часов.

После окончания работы следует отключить тестер нажатием на кнопку или поворотом селектора в положение OFF.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Если при произведении замеров на экране отображается 1 в старшем разряде, то необходимо повернуть рукоятку в повышенный диапазон (например, перейти от напряжения 20 В к значению 200 В). При тестировании диодов запрещается подавать напряжение на контакты элемента. Не рекомендуется ронять прибор на твердое покрытие, следует оберегать мультиметр от вибрационных нагрузок и исключить длительное хранение в сумке. Если планируется длительный простой оборудования, то рекомендуется снять батарейку, защищая внутреннюю полость от утечки электролита.


Прибор применяют люди, которые знакомы с правилами эксплуатации.

Включение устройства

Для активации прибора необходимо:

  • нажать на отдельную кнопку, расположенную на корпусе;
  • повернуть переключатель из положения Off в требуемый режим.

Как настроить и выставить нужный режим

Настройка оборудования производится вращением диска, на котором имеется перемычка с пиктограммой в виде стрелки.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Переключатель имеет до 20 фиксированных положений, индикатор указывает на выбранный рабочий алгоритм. Пиктограммы на корпусе позволяют быстро определить режим. Помимо основных функций, предусмотрены поля с разным максимальным значением параметра. Прибор может отображать сопротивление до 200 Ом, 2 кОм, 20 кОм, 200 кОм или 2 МОм.

Как пользоваться мультиметром

Применение тестера не требует специальных навыков, для работы достаточно подсоединить щупы и установить требуемый алгоритм работы. Конструкция мультиметров унифицирована, информация об особенностях эксплуатации указывается производителем в инструкции. Количество измеряемых параметров зависит от производителя, переключение между режимами постоянного и переменного тока производится кнопкой или поворотной шайбой.

Потенциал (напряжение)

Для определения напряжения необходимо выбрать режим (постоянный или переменный ток) и установить максимальное значение измерения. Затем необходимо установить щупы в разъемы и приложить к контактам (например, штырям аккумулятора или выводам в бытовой розетке).Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих На дисплее отобразится значение напряжения, знак минус указывает на ошибочную полярность при коммутации щупов. При наличии функции записи данных можно сохранить параметр в памяти, нажав на клавишу с пометкой Hold.


Для определения напряжения выбирают режим и максимальное значение измерений.

Сила тока (постоянная и переменная)

Замер предусматривает включение тестера по последовательной схеме в цепь, находящуюся под напряжением. Предел измерения бытовых приборов составляет 10 А, профессиональные модели могут определять силу тока до 50 А и выше.

При замере параметра в цепях, находящихся под напряжением больше 36 В, следует соблюдать правила техники безопасности.

Сопротивление

Для проверки номинала резистора следует выбрать режим замера сопротивления (доступно несколько положений с разной верхней границей), а затем приложить наконечники щупов к выводам. При отсутствии сопротивления на дисплее отобразится число 1. Для повышения точности рекомендуется провести 2–3 замера с определением среднего значения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Прибор позволяет узнать сопротивление обмоток или участка цепи.

Измерение транзисторов

Прибор позволяет проверить коэффициент усиления транзисторов, которые устанавливают в отдельную колодку с маркировкой NPN и PNP. Регулятор режима должен находиться в положении hFE. Для проверки диодов необходимо выбрать соответствующий алгоритм и подсоединить щупы к выводам. На дисплее мультиметра отобразится коэффициент передачи, являющийся косвенным признаком исправности.


Мультиметр измеряет коэффициент усиления транзисторов.

Емкость конденсатора

Для тестирования необходимо:

  1. Разрядить конденсатор с помощью отрезка провода с оголенными наконечниками или приспособления, состоящего из автомобильной лампы накаливания, рассчитанной на напряжение 12 В, и припаянных кабелей. Устройство позволяет безопасно разрядить конденсаторы с любой емкостью.
  2. Выбрать режим работы hFE (имеется на части приборов), а затем подключить конденсатор к разъемам с маркировкой Cx.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих На дисплее отобразится значение емкости в соответствии с выбранной шкалой (в микрофарадах мкФ или в пикофарадах пкФ).

Проверка емкости конденсатора не позволяет определить исправность элемента, поскольку мультиметр не показывает значение сопротивления ESR. Параметр позволяет оценить активные потери при включении конденсатора в цепь переменного тока. Значение ESR должно соответствовать табличному с учетом допуска.

Для полноценной проверки конденсаторов используют специальный тестер, показывающий как емкость, так и значение ESR.

Прозвонка

Для проверки целостности кабеля или части электрической цепи необходимо:

  1. Установить щупы в разъемы на корпусе прибора.
  2. Перевести переключатель в режим прозвона (индикатор в виде значка диода и звукового сигнализатора расположен в нижней части шкалы).
  3. Обесточить тестируемую электропроводку и убедиться в отсутствии напряжения тестером или индикаторной отверткой.
  4. Подсоединить наконечники щупов к концам проверяемой цепи, сигнал зуммера указывает на отсутствие разрывов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Для тестирования протяженной цепи могут понадобиться удлинительные кабели. Если сигнал отсутствует или прерывается, то требуется дополнительная проверка проводки.

Прозвонка проводится для проверки целостности кабеля.

Измерение температуры

Для определения температуры в комплект входит термопара с парой проводов, оснащенных штекерами для коммутации к тестеру. При нагреве зоны спая разных металлов формируется электрический потенциал. Микропроцессор пересчитывает силу тока и отображает температуру среды (с допустимой погрешностью). Для проверки работоспособности необходимо приложить термопару к руке, а затем выставить селектор мультиметра в положение Temp. На экране должно отобразиться значение в пределах +36°…+37°С. Стандартная термопара рассчитана на замер температуры от -40°С до +1370°С.

Нюансы использования тестера автолюбителем

Прибор можно использовать для проверки целостности электропроводки или обмоток электродвигателей либо реле.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Тестер позволяет определить состояние предохранителей, измерить сопротивление цепей или отдельных элементов. Проверить напряжение на клеммах батареи невозможно, поскольку при подаче нагрузки параметр падает, а прибор не в состоянии имитировать подсоединение стартера. Для тестирования автомобильных аккумуляторов используют нагрузочную вилку, существуют мультиметры для машин, рассчитанные на работу с электронными узлами.

Замена аккумулятора в мультиметре

Для питания электроники прибора используется солевая, щелочная или литиевая батарея формата «Крона» (формат 6F22), имеющая емкость 0,5 А*ч и выдающая напряжение 9 В. При разрядке элемента на дисплее включается контрольный индикатор.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Для обслуживания прибора необходимо отвернуть винты и снять заднюю крышку, батарейка присоединена к разъему с проводами, припаянными к плате. Следует аккуратно снять штекер и установить новую батарейку, при обнаружении следов пролитого электролита необходимо удалить остатки жидкости ватным тампоном.

Проверка устройства на работоспособность

Для поверки прибора необходимо установить провода щупов в разъемы с маркировкой «-» или COM и VΩmA. Затем следует выбрать режим прозвонки цепи с подачей звукового сигнала и соединить контактные наконечники. Сигнал зуммера указывает на исправность электроники, но определить точность показаний можно только в лабораторных условиях. Профессиональное оборудование проходит регулярную поверку с выдачей сертификата, при отклонении показаний от допустимых значений прибор бракуется, дальнейшая эксплуатация возможна в бытовых целях.

Как пользоваться мультиметром — инструкция для новичков и правила настройки прибора (75 фото) — Строительный портал — Strojka-Gid.

Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих ru

При ремонте электрооборудования, проводки, бытовых приборов, автомобиля, часто приходиться проводить измерения некоторых электрических величин. В этом случае домашние умельцы используют многофункциональный электроизмерительный прибор – мультиметр.

Сами эти приборы могут значительно отличаться по своему функционалу и техническим параметрам. При всем том, основы проведения необходимых замеров одни для всех.

Есть некоторые особенности при использовании стрелочных приборов, но поскольку они сегодня не так распространены, как цифровые, рассматривать их отдельно не имеет смысла.

В этой статье, мы ответим на вопрос: как пользоваться цифровым мультиметром мастеру не имеющего специального образования.

Теория. Что можно и что будем мерить

Итак, прежде чем рассказать, как правильно пользоваться мультиметром, остановимся на том, что можно измерить этим прибором.

Обычный, стандартный мультиметр позволяет измерить:

  • Постоянное напряжение до 1000 В;
  • Переменное напряжение до 750 В;
  • Постоянный ток до 10 А;
  • Сопротивление до 2 Мом;

Радиоэлектронные величины: частоту, емкость, коэффициент передачи тока базы биполярного транзистора, падение напряжения на p-n переходе и др.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Последний пункт мы рассматривать не будем, поскольку это область узкой специализации, да и уровень подготовки тех, кто этим пользуется, отличается от уровня домашнего мастера.

Итак, остановимся на вопросах измерения напряжения, тока и сопротивления – этого вполне достаточно в повседневных работах в домашних условиях.

Прежде всего, определим, как обозначаются в электротехники нужные нам величины и в чем они измеряются.

Напряжение, обозначают латинской буквой «U». Оно измеряется в вольтах. Различают переменное и постоянное напряжение. Разница здесь имеет ключевое значение.

Не вдаваясь в подробности, заметим: постоянное напряжение имеет полярность – плюс и минус, обычно это аккумуляторы, батарейки, источники питания некоторой аппаратуры.

Переменное напряжение – это напряжение сети 220 В. У переменного напряжения нет полярности, можно сказать только то, что один провод является ноль, а второй фаза.

Важно заметить, напряжение можно измерить всегда только между двумя точками.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Если говорят, что напряжение на проводе 220 Вольт, то имеют в виду, что 220 вольт относительно чего-то, какого-то провода, как правило, нуля.

Ток. Обозначают латинской буквой «I», измеряется в Амперах. Ток – это количественная характеристика. В электронике оперируют величинами в долях ампера-миллиамперы, микроамперы. Домашнему мастеру это вряд-ли пригодится, а потому не будем заострять на этом внимания.

Сопротивление. Обозначается латинской «R», измеряется в омах, киллоомах и мегаомах. Сопротивление показывает свойства электрического проводника.

Для обозначения постоянного и переменного тока и напряжения принято обозначать:

  • Переменное волнистой линией;
  • Постоянное – прямой.

С прибором всегда имеется инструкция использования мультиметра, а потому рекомендуем перед тем, как начинать его практически применять, внимательно изучить ее.

Подготавливаем прибор к работе

Перед началом работы, вставьте щупы в гнезда.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Один щуп вставляется в общий разъем – он обозначается надписью «com», а второй – в зависимости от того, что будете измерять: для напряжений и сопротивлений, выбираете разъем с надписью U и R, а для тока – с надписью A.

Внимание! Если вы собираетесь мерить напряжение, а разъем будет вставлен в гнездо для амперметра, вы получите короткое замыкание!

Далее включаем прибор: для этого просто переведите переключатель в нужное положение: для напряжений это раздел U, ток – A, а сопротивлений – R. На экране должны быть нули для режима измерения напряжения и тока, и единица – для режима измерения сопротивления. Если вы видите значок батареи, замените источник питания мультиметра.

Для проверки целостности щупов, некоторые мастера прежде включают прибор в режиме измерения сопротивления и замыкают щупы, на экране должно показать нулевое сопротивление, если это не так, то проверяют щупы и их провода.

Измеряем напряжение

Для измерения напряжения, нужно выбрать необходимый тип – переменное или постоянно, и предел измерения, он должен быть выше, чем предположительное значение измеряемого напряжения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Если вы не можете сказать, какое оно должно быть по своей величине, то лучше выберите больший предел, это позволит избежать повреждения мультиметра. После этого, аккуратно прикоснитесь щупами к измеряемым точкам, на экране должно появиться значение.

Если вы видите единицу, значит уровень измеряемого напряжения больше, чем выбранный предел, переключите прибор и повторите замер.

Внимание, если вы будете мерить в режиме переменного напряжения, а на точках будет постоянное, у вас покажет значение, но оно будет неверным. И наоборот: если прибор в режиме измерения постоянного напряжения, а на точках переменное, то значение не покажет, хотя напряжение будет.

Измеряем ток

Прежде чем мерить ток, внимательно посмотрите инструкцию, как пользоваться мультиметром, поскольку для этого режима необходимо вставить щуп в соответствующий разъем.

Для замера тока необходимо включать прибор в разрыв цепи.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Соблюдайте полярность, если вы перепутаете плюс и минус щупов прибора, то перед значением на экране будет стоять знак минуса.

В остальном, замеры аналогичны тому, как мы описали замер напряжения.

Измеряем сопротивление

Таким образом, домашние мастера, проверяют разрыв цепи. Тут все аналогично измерению напряжения, только перед тем, как подключить прибор, на его экране должна быть единица.

После того, как вы коснетесь щупами точек, на экране должно появиться значение сопротивления цепи.

Внимание! Если вы будете мерить сопротивление, а цепь будет под напряжением, ваш прибор выйдет из строя.

Стрелочный мультиметр

Рассказывать, как пользоваться стрелочным мультиметром будет излишним – все аналогично измерениям на цифровом приборе.

Важно только то, что в цифровом мультиметра на экран выводится действительное значение измеряемой величины, а в стрелочном, ее необходимо вычислить, исходя из цены деления.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

И последнее, помните при проведении электро измерений о технике безопасности! Строго соблюдайте все требования электробезопасности.

Фото советы как пользоваться мультиметром

Также рекомендуем посетить:

  • Подключение электричества
  • Соединение проводов
  • Высота розеток
  • Подключение электроплиты
  • Ввод электричества в дом
  • Инфракрасный обогреватель
  • Проходной выключатель
  • Электропроводка в деревянном доме
  • Солнечные батареи
  • Освещение загородного дома
  • Уличное освещение
  • Подключить люстру
  • Как подключить варочную панель
  • Защита от перенапряжения
  • Как заземлить стиральную машину в частном доме
  • Светодиодная лента
  • Ветряной генератор
  • Штробление стен под проводку
  • Генератор для дома
  • Заземление в частном доме
  • Освещение на кухне
  • Освещение в гараже
  • Схема электропроводки
  • Сечение кабеля
  • Лампы для растений
  • Проверить электросчётчик
  • Автономное электроснабжение
  • Розетки в комнате
  • Как паять паяльником
  • Подключение дифавтомата
  • Светодиодные лампы
  • Монтаж электропроводки
  • Трековые светильники
  • Светодиодный прожектор
  • Счетчик учета электроэнергии
  • Сигнализация для дома

Как пользоваться мультиметром пошаговая инструкция для новичков

Мультиметр — комбинированный тестер, с помощью которого измеряют параметры электрической цепи и ее составляющих.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Прибор используют не только в профессиональной сфере, но и в быту. Работать с устройством довольно легко. Тем, кто еще новичок в электротехнике, предлагаем узнать из нашей статьи, как пользоваться мультиметром.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.

С помощью тестера можно найти:

  • силу и напряжение тока;
  • сопротивление участков цепи и отдельных элементов;
  • емкость конденсаторов;
  • индуктивность катушек;
  • температуру.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Преимущества аналоговых устройств:

  • устойчивость к помехам;
  • чувствительность к изменениям в электрической цепи;
  • доступная цена.

Недостатки:

  • большая погрешность измерений;
  • нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
  • низкое внутреннее сопротивление;
  • нет автоматического определения полярности;
  • невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.

Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Плюсы цифровых тестеров:

  • информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
  • при замене полярности значения отображаются со знаком минус;
  • высокое внутреннее сопротивление, что сокращает погрешности до минимума;
  • продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.

Минусов немного:

  • чувствительность к помехам;
  • тусклый дисплей и искажение значений при разрядке батареи питания.

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.

Конструкция

Мультиметрами чаще всего называют именно цифровые тестеры. Они могут быть как переносными, так и стационарными для профессионального использования.

Самые удобные для домашнего применения — компактные мобильные модели, которые можно держать в руке.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Внешне они представляют собой небольшие приборы в виде плоской коробочки. Питание предусмотрено от батареек. На передней поверхности расположены дисплей, дисковый переключатель для установки режима и смены диапазона, 3-4 разъема для щупов и 1 для транзисторов.

На дисплее высвечивается значение измеряемой характеристики. С помощью ручки управления задается режим (измерение силы тока, напряжения, сопротивления и т.д.). По кругу нанесены обозначения показателей и их диапазон. При установке переключателя метка или стрелка должны быть обращены в нужный сектор.

Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». «Плюсом» может быть любой цвет, в мультиметрах он, как правило, красный. Для измерения температуры в комплект включается термопара.

Гнезда имеют обозначения:

  • СОМ — «земля», нулевая клемма, предназначено для черного щупа;
  • VΩmA — для измерения напряжения, сопротивления и для тока до 200 mA, красный щуп;
  • 10ADC — для тока силой до 10 А.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Два последних используются как контакты для термопары. Отдельно расположен разъем для проверки транзисторов.

Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронную начинку подстраховывает прорезиненный кожух, а герметичный корпус изготовлен из негорючего пластика.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение мультиметра составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Погрешность цифрового мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению.

Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Как выставить нужный режим

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети.

Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:

  • если индикатор не горит ни на каком контакте, — ток постоянный;
  • при переменном токе свечение в отвертке появляется на фазе, на нуле отсутствует.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Второе — нужно выбрать часть сектора для искомой характеристики. Стандартные обозначения:

  • ACV или V ~ — напряжение переменного тока;
  • DCV или V — — напряжение постоянного тока;
  • DCA — сила постоянного тока;
  • Ω — сопротивление;
  • hFE — усиление транзистора;
  • знак «диод» — режим проверки диодов.

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

  1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
  2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
  3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
  4. Провести измерение.


Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.

Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

  1. Черный щуп — в гнездо СОМ.
  2. Красный — в разъем до 200 мА или 10А.
  3. Наконечниками осторожно прикоснуться к контактам.
  4. Считать с дисплея значение напряжения.


При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.

Последовательность действий:

  1. Установить режим Ω, выбрав максимальный диапазон.
  2. Щупы вставить в соответствующие коннекторы.
  3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
  4. Концы проводников набросить на контакты исследуемого объекта.
  5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

  1. Установить режим
  2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
  3. Отображением на дисплее будет значение усиления сигнала.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих


Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.

Измерение емкости производится по схеме:

  1. Выставить режим Fcx.
  2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
  3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон».Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

  1. Установить режим прозвонки (значок «звуковой микшер»).
  2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.


Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.

При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

  1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
  2. Приблизить условный спай к точке, в которой нужно найти температуру.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
  3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Популярные модели: краткий обзор мультиметров

Большинство тестеров производится в Китае. Они достаточно точно определяют электрические характеристики и при соблюдении правил эксплуатации надежны и долговечны. Важно знать, как пользоваться мультиметром для начинающих, чтобы при работе не возникло проблем.

Цифровые мультиметры DT

Мультиметр DT830B

Предназначен для измерения тока не выше 10 А. На корпусе 3 стандартных разъема и один для проверки транзисторов и диодов. Питание прибора осуществляется от батареи типоразмера «крона». Для нее нет отдельного гнезда на корпусе, она вставляется в при полностью снятой задней крышке.

В комплекте 2 щупа. Один черный, который подключается к разъему СОМ, другой красный — во второй или третий согласно измеряемой величине.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Щупы изготовлены в бюджетном исполнении. При желании можно купить более качественные, но и эти вполне удобны для использования.

При проведении замеров сначала подключается черный провод, затем красный. Держать щупы нужно аккуратно, не касаясь металлических наконечников. Если «плюс» и «минус» перепутаны, прибор даст об этом знать знаком «-» перед числом на экране.

Максимальное значение напряжения для этого мультиметра — 500 В. При приближении к нему на дисплее появляется значок «HV» — High voltage, предупреждающий о высоком вольтаже. Если нужна максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании наконечников друг на друга. Модель DT830В недорогая.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В комплекте может отсутствовать инструкция на русском языке.

При использовании тестера нужно учитывать особенности:

  • погрешность составляет около 1%;
  • ручная установка режимов;
  • исполнение не ударопрочное, пластиковый корпус при ударе можно повредить;
  • щупы среднего качества;
  • нет подсветки дисплея.

Мультиметр DT832

Модель очень похожа на предыдущую, но функционал расширен возможностью использования генератора и измерения температуры. Помимо щупов в комплект входит термопара.

Для удобства пользователей индикатор питания показывает разрядку батарейки, на дисплее появляется знак ВАТ. Система защиты содержит предохранители, которые при ошибке оператора перегорают, и тогда их необходимо менять на аналогичные новые.

Для использования генератора переключатель функций нужно установить в положение _|¯|_|¯.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Щупы подключить к нулю и VΩmА. Между ними появится ток частотой 50 Гц и напряжением около 5 В, который можно использовать для своих целей.

Мультиметр DT838

Модель по виду и принципу работы очень похожа на предыдущую. Выполняет функции — измерение параметров постоянного и переменного тока, транзисторов, прозвонка плюс тестирование диодов, определение температуры, емкости конденсаторов. Генератора как в DT832 нет.

Щупы достаточно мощные и имеют большое сопротивление. В комплекте есть термопара с датчиком. Дизайн девайса более понятный, яркая шкала, крупные обозначения. Переключатель двухцветный, со светлой стрелкой на указателе. Это позволяет меньше ошибаться при перестановке режимов. При перегрузках на дисплее высвечивается «1». Для защиты от ошибок оператора в систему встроен плавкий предохранитель.

Мультиметр DT9208A

Модель имеет широкий функционал.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих С ее помощью можно:

  • измерить силу тока, напряжение, частоту и сопротивление;
  • прозвонить цепь;
  • провести диодный тест;
  • определить коэффициент передачи транзистора и емкость конденсатора.


Прибор укомплектован термопарой, которая используется для измерения температуры от -40 до 1000°С. Индикатор разрядки батареи — знак на дисплее +- — укажет, что пора заменить источник питания. При паузе более 15 мин срабатывает автоматическое отключение прибора. Для его включения необходимо нажать на кнопку Power.

Особенность DT 9208A — возможность измерять токи свыше 10 А. Для этого на корпусе присутствует отдельный разъем. Для удобства считывания данных дисплей можно повернуть и установить под нужным углом.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Все пределы защищены от перегрузок комбинированной системой. Информация на экране удерживается с помощью кнопки HOLD. Для защиты от химического воздействия и пыли комплектация может включать силиконовый кожух. Если его нет, рекомендуется приобрести самостоятельно.

Мультиметр DT9205A

Высокоточный прибор с погрешностью не более 0,5% применяются в полевых или лабораторных условиях, мастерских, домашнем хозяйстве. Диапазон рабочих температур — 0…40°С. Хранить рекомендуется при -10…+50°С.

Корпус достаточно большой — 186х86х41 мм, изготовлен из прочного пластика желтого цвета. Дисплей тоже крупный, хорошо читаются все цифры и значки.

Питание включается кнопкой Power. Внизу расположены 4 коннектора, в том числе для измерения тока свыше 20 А. Разъем для транзисторов — в правом верхнем углу. Нет функций определения температуры и частоты, использования генератора.

Мультиметр DT-61

Этот прибор объединяет 6 функций:

  • стандартного цифрового тестера;
  • влагомера;
  • термометра;
  • бесконтактного измерителя переменного тока;
  • люксметра;
  • шумомера.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

DT-61 предназначен для профессиональной и бытовой сферы. Цифровой мультиметр измеряет силу и напряжение постоянного/переменного тока, сопротивление, осуществляет прозвонку электрических цепей, тестирование диодов и определение температуры.

Помимо этого в его функционал включено измерение уровня шума в производственных цехах, школах, офисах, жилых домах, аэропортах. Прибор осуществляет проверку акустики студий, студенческих аудиторий и оборудования, работающего с выделением шумового загрязнения. Для перехода в режим шумомера переключатель нужно установить в сектор dCB, направить микрофон на источник звука (горизонтально). При сильном ветре рекомендуется применять ветрозащиту.

Функция люксметра используется при определении освещенности помещений.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Светочувствительный селеновый фотоэлемент преобразует энергию света в электрическую и определяет интенсивность наклонно падающих лучей с высокой точностью. Для проведения измерений переключатель устанавливается в режим Lux.

Определение влажности воздуха производится в режиме ON. Необходимо разместить прибор в помещении как минимум на 2 часа. Показатели будут отображены на дисплее %RH.

Заключение

Как пользоваться мультиметром — актуальный вопрос для тех, кто начинает пошагово осваивать азы электротехники. Устройство поможет определить параметры электрических цепей с большой точностью и скоростью. Некоторые модели выполняют функции влагомера, люксметра и шумомера, что значительно расширяет возможности этих удобных приборов.

Как пользоваться мультиметром

Автор: Джефф Суованен (и 3 других участника)

  • Избранное: 408
  • Завершений: 931

Сложность

Умеренная

Шаги

16

Необходимое время

6 минут

Секции

1

  • Как пользоваться мультиметром 16 шагов

Флаги

0

  • BackЭлектроника Навыки
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

Введение

  • Цифровой мультиметр

    19,95 €

    Купить

    Детали не указаны.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Тест на непрерывность показывает нам, связаны ли две вещи электрически: если что-то непрерывно , электрический ток может свободно течь от одного конца к другому.

      • Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильного подключения цепи.

      • Целостность — один из самых полезных тестов для ремонта электроники.

      Редактировать

      • org/HowToDirection»>

        Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

      • Вставьте черный щуп в порт COM мультиметра.

      • Вставьте красный зонд в порт ВОммА.

      Редактировать

      • Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к шагу 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.

      Редактировать

      • Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

      • Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих На экране отображается нулевое (или близкое к нулю) значение, а на мультиметре гудков . Преемственность!

      • Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

      Редактировать

      • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • Как и прежде, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал .Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

      • Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он показывает непрерывность в одном направлении, но , а не в другом.

      Редактировать

      • Если ваш мультиметр не имеет специального режима проверки непрерывности, вы все равно можете выполнить проверку непрерывности.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Поверните циферблат на минимальное значение в режиме сопротивления.

      • Сопротивление измеряется в омах, обозначается символом Ом .

      Редактировать

      • В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

      • org/HowToDirection»>

        Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

      • Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

      Редактировать

      • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Неважно, какой зонд куда идет; непрерывность является ненаправленной.

      • Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

      • Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

      Редактировать

      • org/HowToDirection»>

        Включите мультиметр и установите циферблат в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

      • Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.

      • org/HowToDirection»>

        Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

      • Если вы не уверены, начните с самого высокого значения.

      Редактировать

      • Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

      • Если ваш диапазон был установлен слишком высоким, вы можете получить не очень точные показания.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      Редактировать

      • Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

      • Вставьте черный щуп в порт COM мультиметра.

      • Вставьте красный зонд в порт ВОммА.

      Редактировать

      • Включите мультиметр и установите шкалу в режим сопротивления.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      • Сопротивление измеряется в омах и обозначается символом Ω .

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

      Редактировать

      • Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • org/HowToDirection»>

        Неважно, какой зонд куда идет; сопротивление ненаправленное.

      • Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения. Поверните циферблат на более низкую настройку.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      • Другая возможность заключается в том, что цепь или компонент, который вы тестируете, не имеют непрерывности, то есть имеют бесконечное сопротивление.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Непрерывная цепь всегда будет показывать 1 или OL при проверке сопротивления.

      Редактировать

    1. Редактировать

    Почти готово!

    Финишная черта

    Отменить: я не завершил это руководство.

    9Это руководство заполнили еще 31 человек.

    Автор

    с 3 другими участниками

    Значки: 48

    +45 дополнительных значков

    Команда

    Как пользоваться мультиметром

    По

    Джеймс Фицджеральд

    Джеймс Фицджеральд

    Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, столярных работ, покраски, сантехники, лесоводства и ландшафтного дизайна.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 14.09.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Факт проверен

    Сара Скотт

    Факт проверен Сара Скотт

    Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Узнайте больше о The Spruce’s Редакционный процесс

    Руслан Дашинский / Getty Images

    Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

    • Настенные розетки
    • Шнуры питания
    • Бытовая техника
    • Бытовая электроника
    • Электрические системы автомобиля

    Что такое мультиметр?

    Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

    Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

    • Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Напряжение измеряется в вольтах.
    • Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
    • Сила тока:  Вообще говоря, сила тока — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

    В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

    Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

    Детали мультиметра

    • Дисплей: Окно, в котором отображаются электрические измерения.
    • Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
    • Датчики: Красный и черный провода, используемые для физического тестирования электрических компонентов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя реальной разницы между двумя щупами нет, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
    • Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Вопросы безопасности

    При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. Это включает:

    • Ношение изолированных перчаток
    • Не использовать мультиметр с оборванными или изношенными проводами на щупах
    • Не проводить электрические испытания во влажных условиях
    • Не соприкасаться кончиками щупов во время тестирования

    Как пользоваться мультиметром

    1. Измерение напряжения

      Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

      В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

      Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

    2. Проверить непрерывность

      Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

      Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

      Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

      Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

      Наконечник

      Значение сопротивления должно быть очень близко к 0, если вы измеряете от штекерного конца до гнездового конца для каждой из линий (горячей, нейтральной и заземленной).

    3. Измерение сопротивления

      Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

      При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

    4. Измерение силы тока

      Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Например, паразитная тяга на аккумуляторе.

      Что такое паразитическая ничья?

      Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

      Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя. Подсоедините один из щупов мультиметра к клемме аккумулятора, а другой щуп — к кабелю аккумулятора. Измерение должно быть между 50 и 60 мА. Все, что выше, указывает на паразитическую ничью.

      Если обнаружена паразитная тяга, снимите и проверьте плавкие предохранители автомобиля один за другим, пока не добьетесь желаемых показаний на мультиметре.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Источником проблемы является цепь, управляемая вытащенным предохранителем.

    Статья Источники

    The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

    1. Сотрудник получил поражение электрическим током в результате контакта с проводами под напряжением. Управление по безопасности и гигиене труда, Министерство труда США.

    цифровой и аналоговый » Примечания по электронике

    Использование мультиметра, аналогового или цифрового мультиметра, как правило, несложно, хотя несколько полезных инструкций могут помочь в начале работы, а также советы и рекомендации.


    Учебное пособие по мультиметру Включает:
    Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей


    Мультиметры очень дешевы и являются одним из наиболее часто используемых элементов оборудования для тестирования электроники.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Хотя базовые инструкции по работе с мультиметром могут быть даны при покупке измерительного прибора, подробные сведения о том, как использовать мультиметр для проверки цепей и максимально использовать его возможности, доступны не всегда.

    Несмотря на то, что внутренние схемы аналоговых и цифровых мультиметров существенно различаются, способы их использования сравнительно схожи. Однако ниже приведены отдельные разделы с инструкциями по использованию цифрового мультиметра и по использованию аналогового мультиметра.

    Типовой недорогой цифровой мультиметр

    Как пользоваться цифровым мультиметром

    При рассмотрении того, как пользоваться цифровым мультиметром, цифровым мультиметром, стоит разобраться в основных элементах управления.

    Обычно в верхней части основной передней панели находится экран, на котором отображаются показания и, возможно, несколько других указаний.

    Также будет главный переключатель для выбора типа измерения: амперы, вольты, омы и любые другие типы измерений, которые необходимо выполнить.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Это может включать положение выключения, хотя некоторые счетчики имеют отдельный переключатель включения/выключения.

    Также будут разъемы для зондов. Несколько лет назад эти разъемы обычно представляли собой обычные вилки бананового типа, но в наши дни безопасность стала более заметной, аналогичные разъемы, но с большей защитой от случайного прикосновения к токопроводящим поверхностям.

    Обычно имеется три или, возможно, четыре соединения. Одним из них является обычное соединение, к которому обычно подключается черный щуп. другой обычно используется для измерения напряжения и сопротивления. Третий обычно предназначен для измерения тока, и может быть даже один для диапазонов малых токов.

    Могут быть дополнительные соединения для датчиков температуры или для проверки транзисторов, где требуется три соединения и т. д.

    Работа с цифровым мультиметром, цифровым мультиметром, обычно очень проста. Зная, как выполнять измерения напряжения, тока и сопротивления, можно использовать мультиметр.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Если счетчик новый, то, очевидно, необходимо будет установить батарею для его питания. Обычно это просто и понятно, и подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

    … кроме тока, напряжения и сопротивления, многие цифровые мультиметры могут измерять такие параметры, как частота, емкость, целостность цепи и температура….

    Пользоваться цифровым мультиметром довольно просто — несколько простых шагов облегчают его использование.

    При использовании счетчика можно выполнить ряд простых действий:
    1. Включите счетчик
    2. Вставьте датчики в правильные соединения — это необходимо, поскольку может быть несколько различных соединений, которые можно использовать.
    3. Установите переключатель на правильный тип измерения и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра можно уменьшить.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Однако выбор слишком высокого диапазона предотвращает перегрузку измерителя.
    4. Оптимизация диапазона для лучшего чтения. Если возможно, разрешите всем старшим цифрам не читать нуль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
    5. После того, как считывание будет завершено, будет мудрой мерой предосторожности поместить щупы в разъемы для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

    Как пользоваться аналоговым мультиметром

    Работать с аналоговым мультиметром довольно просто. При знании того, как производить измерения напряжения, тока и сопротивления, необходимо только уметь пользоваться самим мультиметром.

    Как правило, аналоговый измерительный прибор имеет основной циферблат, а под ним находится переключатель диапазона.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Обычно используется только один переключатель, но иногда используется более одного, как в случае с британским AVO 8.

    Переключатель будет иметь положения для постоянного и переменного напряжения, а также для постоянного и переменного тока. Также будут диапазоны сопротивления.

    Что касается цифрового мультиметра, то там будут разные соединения для измерительных щупов. Часто защита этих соединений не такая строгая, как для цифровых мультиметров — многие аналоговые счетчики намного старше и могут не иметь тех же стандартов безопасности, когда они были сделаны. Соответственно, при обращении с ними требуется особая осторожность.

    Если измеритель новый, то, очевидно, потребуется установить любую батарею или батареи, необходимые для измерения сопротивления.

    … аналоговые мультиметры доступны уже много лет и очень универсальны в эксплуатации….

    Пользоваться аналоговым мультиметром так же просто, как и цифровым, но будут видны некоторые отличия.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    При использовании счетчика можно выполнить ряд простых шагов:
    1. Вставьте датчики в правильные разъемы — это необходимо, поскольку может использоваться несколько различных разъемов. Обязательно выполните правильные соединения и не подключайте их к соединениям для измерения слабого тока, если необходимо выполнить измерение высокого напряжения — это может привести к повреждению мультиметра.
    2. Установите переключатель на правильный тип измерения и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра можно уменьшить позже. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
    3. Оптимизация диапазона для лучшего чтения. Если возможно, отрегулируйте его так, чтобы можно было получить максимальное отклонение расходомера. Таким образом, будет получено наиболее точное чтение.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    4. После завершения считывания разумной мерой предосторожности является вставить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

    Общие советы и рекомендации

    Независимо от типа используемого измерительного прибора, будь то аналог цифрового мультиметра, цифровой мультиметр, есть несколько моментов, о которых стоит помнить:

    • Осторожность при обращении с щупами:   Несмотря на то, что щупы предназначены для измерения точек цепи, они все же легко могут соскользнуть. Иногда это может привести к короткому замыканию, поэтому при прощупывании требуется осторожность, следите за тем, чтобы щупы не соскальзывали.
    • Выключение измерительного прибора, когда он не используется:   Если измерительный прибор не используется, всегда целесообразно его выключать.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Хотя у аналоговых счетчиков нет кнопки включения/выключения, у цифровых они есть, и они потребляют энергию батареи, когда они включены. У некоторых будет возможность автоматического отключения, но не у всех. Всегда разумно выключать цифровой мультиметр, когда он не используется. Таким образом, батарея с меньшей вероятностью разрядится и будет готова к использованию, когда это необходимо.
    • Возврат счетчика в положение выключателя высокого напряжения после использования:   При использовании измерительного прибора, аналогового или цифрового, разумно после использования вернуть переключатель диапазонов в положение максимального напряжения. Таким образом, если измерительный прибор используется без установки правильного диапазона, что легко может произойти при проведении испытаний, никаких повреждений не произойдет. Если бы он был настроен на диапазон малых токов, могла бы возникнуть явная вероятность повреждения, если бы, например, он предназначался для измерения большого напряжения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • Соблюдайте полярность для аналоговых измерительных приборов:   Если показания напряжения или тока неверны для аналогового измерительного прибора, стрелка измерительного прибора отклонится назад, а при наличии больших показаний это может привести к повреждению механизма измерительного прибора. Всегда разумно убедиться, что ожидаемое показание соответствует способу измерения цепи.
    • Выберите самый высокий диапазон для первого измерения:  Для любого измерителя, особенно для аналоговых измерительных приборов, важно, чтобы сначала выбирался самый высокий диапазон. Таким образом, при наличии большого напряжения счетчик не будет перегружен. Некоторые цифровые мультиметры имеют функцию, известную как автоматический выбор диапазона, когда он выбирает диапазон после того, как он был установлен на текущее напряжение, сопротивление и т. д., но для других необходимо установить диапазон, а также тип измерения. Это может быть очень важно для аналоговых измерительных приборов, так как движение измерителя может быть повреждено, если оно слишком сильно перегружено.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Это всего лишь несколько общих советов и советов, которые помогут в использовании мультиметров, как аналоговых, так и цифровых.

    Более глубокое понимание измерений

    Основными измерениями, которые должны быть выполнены с помощью испытательных приборов, являются измерения напряжения, силы тока и сопротивления. Измерения напряжения являются наиболее простыми, но ток и сопротивление также не должны вызывать серьезных проблем. Более подробная информация приведена по ссылкам ниже.

    • Измерение напряжения:   Измерение напряжения обычно выполняется путем выбора правильного диапазона и последующего размещения датчиков в двух измеряемых точках. Обычно черный щуп используется для подключения к земле, а красный — для более высокого напряжения.

      Подробнее о . . . . измерение напряжения с помощью измерительного прибора.


    • Измерение тока:   При измерении тока с помощью тестового счетчика обычно необходимо разорвать цепь и поместить счетчик на одну линию с цепью, чтобы ток протекал через счетчик.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Таким образом он измеряет ток. Хотя есть способы, при которых цепь не нужно разрывать, это наиболее широко используемый метод.

      Подробнее о . . . . текущие измерения с помощью измерительного прибора.


    • Измерения сопротивления: Измерения сопротивления легко выполнять как с помощью аналоговых, так и цифровых мультиметров. Измерения можно просто выполнить, поместив резистор между двумя щупами и измерив сопротивление. Выбор наиболее подходящего диапазона, очевидно, является ключевым. При измерении сопротивления лучше всего делать это с удаленным компонентом из схемы, иначе другие компоненты схемы повлияют на результат. Кроме того, для зарядки конденсаторов потребуется время, и это будет означать, что окончательное показание не будет достигнуто в течение некоторого времени. Также диоды будут давать разные значения в разных направлениях.

      Подробнее о . . . . измерение сопротивления тестером.


    Аналоговые измерительные приборы, как правило, могут измерять только ток, напряжение и сопротивление — диапазоны переменного и постоянного тока обычно доступны как для тока, так и для напряжения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Цифровые мультиметры

    могут выполнять эти измерения, и в дополнение к этому многие цифровые мультиметры также могут выполнять измерения емкости, частоты, выполнять тесты диодов и транзисторов, некоторые могут измерять температуру, и есть даже другие измерения, которые могут быть выполнены. Ознакомьтесь с инструкциями для цифрового мультиметра, чтобы точно узнать, что можно сделать и как можно проводить тесты.

    Мультиметры

    очень просты в использовании, и они являются наиболее важной частью испытательного оборудования, которое необходимо при проведении любых работ по сборке электроники. К счастью, инструкции по использованию мультиметра просты, и они должны хорошо служить долгие годы при хорошем обращении. Кроме того, можно использовать мультиметр для выполнения многих типов тестов. Даже старые аналоговые измерители можно использовать по-разному, а цифровые мультиметры часто имеют множество измерительных возможностей, выходящих за рамки базовых измерений силы тока, напряжения и сопротивления.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Другие тестовые темы:
    Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
        Вернуться в меню «Тест». . .

    Как использовать мультиметр для измерения напряжения, тока и других параметров

    (Изображение предоставлено Tom’s Hardware)

    Электроника — удивительный предмет, здесь можно многому научиться и создать множество увлекательных проектов. Для этого вам может показаться, что вам нужно оборудование на тысячи долларов, но вы можете сделать многое с очень небольшими затратами. Все, что вам действительно нужно, это инструменты, чтобы начать. Raspberry Pi Pico, бокорезы, плоскогубцы и паяльник — одни из самых универсальных инструментов для начинающих энтузиастов электроники.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Но каким бы мастером вы ни были, нам всем нужен цифровой мультиметр. Мультиметр позволяет нам выполнять точные измерения как тока, так и напряжения, может помочь нам тестировать и отлаживать схемы, проверяя непрерывность, и может помочь нам определить номиналы компонентов.

    В этом руководстве мы сделаем первые шаги с этим важным инструментом. Узнайте, как безопасно использовать его при снятии показаний в цепи и проверке компонентов.

    Различные типы мультиметров

    (Изображение предоставлено Tom’s Hardware)

    Мультиметры, как и многие другие продукты, бывают разных стилей и ценовых категорий, и даже самые бюджетные варианты предлагают множество функций. Приблизительно за 15 долларов вы можете приобрести простой мультиметр (откроется в новой вкладке), достаточно хороший для любителей электроники. Большинство мультиметров предназначены для измерения постоянного и переменного тока, но важно, чтобы вы знали пределы своих знаний и не взаимодействовали с сетевым переменным напряжением.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Напряжение сети в США составляет около 110–115 В, в Великобритании — около 230–240 В, и обоих этих значений достаточно, чтобы получить серьезные травмы, возможно, даже смертельные. Никогда не взаимодействуйте с сетевым напряжением, если вы не знаете, что делаете, или если вы не находитесь под присмотром того, кто это делает. Если вы собираетесь использовать сетевое напряжение в проекте, мультиметра за 10 долларов недостаточно, и вам следует поискать мультиметр, отвечающий требованиям безопасности в вашей стране. Для этого отлично подойдет мультиметр за 10 долларов для приложений с питанием от батареи / низкого напряжения.

    Характеристики мультиметра

    Мультиметры позволяют измерять постоянное и переменное напряжение, силу тока и сопротивление. Помимо этого, есть куча полезных функций, которые вы могли бы рассмотреть в мультиметре. Часто эти функции скрыты за множеством символов. Стоит посмотреть руководство по эксплуатации вашего мультиметра, чтобы выяснить, где находятся все различные функции.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Символы на мультиметре

    В⎓ Напряжение постоянного тока, измеренное в вольтах
    V⏦ AC voltage measured in Volts
    A⎓ DC current measure in Milliamps, Amps
    A⏦ AC current measure in Milliamps, Amps
    Ω Resistance measure in Ohms
    Diode Test
    Continuity Test
    • Measuring voltages is one of the most basic features of a multimeter and we can measure AC В⏦ и постоянный ток В⎓ с использованием одних и тех же пробников и мультиметра. В обычной домашней обстановке наиболее вероятным источником переменного напряжения являются розетки. Но не используйте мультиметр с розетками переменного тока высокого напряжения, если вы не знаете, что делаете.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Источниками постоянного напряжения могут быть аккумуляторы, блоки питания ноутбуков и солнечные батареи.
    • Измерение тока , потока электроники в электрической цепи, является еще одной базовой, но важной функцией мультиметра. Ток измеряется в Амперах, обычно называемых Амперами. Большинство мультиметров могут измерять миллиампер и ампер. Некоторые более точные модели могут измерять микроампер или меньше. Большинству мультиметров потребуется, чтобы один из щупов был вставлен в соответствующий порт, и не забудьте поменять их местами, когда закончите.
    • Измерение сопротивления: Резисторы , компоненты, которые ограничивают ток, который может потреблять компонент, используют систему цветовой кодировки для обозначения их значений. Если эти маркировки плохо читаются или напечатаны с опечатками, мы можем использовать функцию проверки сопротивления мультиметра, Ом , чтобы проверить значение. Сопротивление измеряется в Омах.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • Функция проверки диода позволяет проверить состояние диода. Мультиметр подает небольшое напряжение через диод и отображает падение напряжения на экране. Мы можем использовать это для тестирования светодиодов (светоизлучающих диодов) перед их подключением к цепи.
    • Проверка непрерывности — очень полезный инструмент. Он проверяет непрерывность между двумя точками цепи. Подтверждение наличия связи между датчиками с помощью звукового сигнала или светодиодного индикатора. Мы можем легко проверить это, выбрав опцию и соединив щупы вместе. Тестирование непрерывности полезно при проверке любых паяных перемычек или точек в цепи, которые не должны быть подключены. Тестирование непрерывности будет самой полезной функцией вашего мультиметра.

    При выборе мультиметра стоит учитывать несколько дополнительных функций. Подсветка часто полезна, облегчая чтение дисплея. Складная подставка позволяет использовать мультиметр на столе.

    Какие типы зондов мы можем использовать?

    (Изображение предоставлено Tom’s Hardware)

    Мультиметры имеют набор тестовых щупов, которые подключаются к гнездам на основном корпусе мультиметра.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Наиболее распространенные щупы, идущие в комплекте с мультиметром, имеют пластиковый корпус и металлические заостренные наконечники. Наконечники соприкасаются с вашей схемой или компонентом для измерения или проверки. Эти стандартные датчики идеально подходят для большинства применений, но вы можете выбрать модель с дополнительными полезными датчиками. Другие полезные щупы включают щупы с микрокрюками, которые позволяют закрепить щуп на выводе компонента, а затем не нужно удерживать щуп, или аналогичным образом некоторые провода щупов имеют простые зажимы типа «крокодил» на концах. Дополнительные датчики можно довольно легко приобрести через Amazon или у электронных реселлеров.

    Зонды могут поставляться с различной степенью изоляции. Изоляция до самого кончика безопаснее при измерении вашего проекта, но может сделать зонд более толстым и затруднить доступ к труднодоступным местам. На некоторых зондах мы можем снять крышки, обнажая тонкий металлический наконечник зонда. Для низких напряжений они относительно безопасны, но никогда не удаляйте изоляцию с датчика, предназначенного для использования с высоким напряжением.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Эта изоляция там, чтобы защитить вас!

    Использование ручного мультиметра для измерения напряжения постоянного тока

    Цифровые мультиметры, как правило, делятся на два основных лагеря: мультиметры с ручным диапазоном и мультиметры с автоматическим диапазоном. Оба выглядят очень похоже, но ключевое отличие заключается в том, что для использования мультиметра с ручным диапазоном вам необходимо примерно знать порядок величины цели, которую вы хотите измерить, поскольку мультиметр имеет предопределенные диапазоны, выбираемые переключателями.

    (Изображение предоставлено Tom’s Hardware)

    Например, давайте настроим ручной мультиметр на считывание напряжения постоянного тока 9 В.

    1. Поверните циферблат на мультиметре, чтобы считать напряжение постоянного тока. Найдите 20 В и поверните ручку, чтобы выбрать. Если вы использовали эту настройку, чтобы попытаться измерить проект 40 В, мультиметр вышел бы за пределы диапазона, и вы бы получили сообщение об ошибке на экране, обычно 0L или 1.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    (Изображение предоставлено Tom’s Hardware)

    2. Touch черный щуп, подключенный к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

    (Изображение предоставлено Tom’s Hardware)

    3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра.

    (Изображение предоставлено Tom’s Hardware)

    4. На экране появится показание. Это напряжение 9В батареи. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

    (Изображение предоставлено Tom’s Hardware)

    Использование мультиметра с автоматическим выбором диапазона для считывания напряжения постоянного тока

    Тот же процесс для мультиметра с автоматическим выбором диапазона, как вы можете догадаться, немного проще. определяет значение измерения на датчиках. Это имеет преимущество в том, что вам не нужно заранее знать диапазон, но небольшая цена заключается в том, что дисплей может занять немного больше времени, чтобы установить показания.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Однако автоматический выбор диапазона очень удобен и может также помочь вам быстро определить значения резисторов. Это особенно полезно, если у вас есть нарушения зрения, которые затрудняют чтение кодов цветовых полос резисторов.

    1. Поверните шкалу мультиметра, чтобы считать напряжение постоянного тока.

    (Изображение предоставлено Tom’s Hardware)

    2. Прикоснитесь черным щупом, подключенным к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

    (Изображение предоставлено Tom’s Hardware)

    3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра.

    (Изображение предоставлено Tom’s Hardware)

    4. На экране появится показание. Это напряжение 9батарея В. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

    (Изображение предоставлено Tom’s Hardware)

    Измерение тока в цепи с помощью мультиметра

    (Изображение предоставлено Tom’s Hardware)

    вкладка)

  • Батарея 9 В (открывается в новой вкладке)
  • Батарея 9 В с защелкой
  • Резистор 220 Ом (красный-красный-коричневый-золотой) (открывается в новой вкладке)

Давайте рассмотрим основы использования мультиметра, создав небольшую тестовую схему и выполнив некоторые измерения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Наша схема представляет собой просто батарею на 9 В, резистор на 220 Ом и светодиод.

1. Вставьте светодиод в макетную плату. Обратите внимание, на какой стороне более длинная ножка.

(Изображение предоставлено Tom’s Hardware)

2. Вставьте резистор в макетную плату так, чтобы одна ножка находилась в том же ряду, что и длинная ножка светодиода.

(Изображение предоставлено Tom’s Hardware)

3. Подсоедините красный провод зажимной клеммы аккумулятора к тому же ряду, что и оставшаяся ножка резистора. Затем подключите черный провод к тому же ряду, что и оставшаяся ножка светодиода. Теперь загорится светодиод.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи очень полезно и может помочь нам создавать эффективные проекты. При измерении тока в проекте нам нужно изменить соединения щупов на мультиметре и включить мультиметр последовательно в цепь, по сути сделав мультиметр похожим на провод в цепи.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Черный щуп останется в общей розетке, а красный щуп будет перемещен в одну из текущих розеток. Многие мультиметры будут иметь два разъема для измерения тока, один для меньших токов и один для гораздо больших. Эти розетки должны быть снабжены предохранителями, чтобы, если вы случайно измерите цепь со слишком большим током, предохранитель перегорел и обеспечил некоторую защиту пользователя. Опять же, вы должны практиковаться на небольших схемах с питанием от слаботочных батарей и накапливать опыт.

(Изображение предоставлено Tom’s Hardware)

1. Снимите красный щуп с мультиметра и вставьте его в гнездо мА мультиметра.

2. Выберите настройку A⎓ мА на мультиметре. Пользователи ручного мультиметра должны искать правильный диапазон. Если вы сомневаетесь, начните слишком высоко и двигайтесь вниз.

3. Снимите провод GND (черный) с макетной платы и подключите его к черному щупу, подключенному к COM на мультиметре.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Вы можете обернуть оголенный провод вокруг металлического наконечника щупа, но для достижения наилучших результатов используйте тестовый щуп с зажимом типа «крокодил», чтобы зажать провод.

(Изображение предоставлено Tom’s Hardware)

4. Прикоснитесь красным щупом к короткой ножке (катоду) светодиода. Светодиод загорится.

5. Ток будет отображаться на дисплее мультиметра.

(Изображение предоставлено Tom’s Hardware)

Проверка целостности цепи с помощью мультиметра или одна из перемычек вашей макетной платы имеет обрыв. Если вы коснетесь каждого конца провода, и он не подаст звуковой сигнал, значит, вы обнаружили неисправность!

(Изображение предоставлено Future)

1. Возьмите отрезок провода с зачищенными концами, чтобы обнажить оголенный провод.

2. Убедитесь, что красный щуп находится в гнезде мультиметра.

3. Поместите черный щуп на один конец оголенного провода.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

4. Прикоснитесь красным щупом к другому концу оголенного провода. Мультиметр издаст звуковой сигнал, подтверждающий целостность цепи .

Проверка значений резисторов с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

Резисторы бывают всех форм и размеров, а также имеют широкий диапазон значений, поэтому важно выбрать правильный резистор для каждого проекта. Резисторы большего размера со сквозным отверстием имеют систему цветового кода , где на корпусе компонента напечатаны полосы разных цветов. Вы можете расшифровать эти цветные полосы, чтобы узнать значение сопротивления и допустимое значение этого резистора.

Мультиметр с автоматическим выбором диапазона может быть очень полезен при определении номинала резистора. Опять же, щупы мультиметра должны быть в конфигурации напряжения, а затем вы просто размещаете щуп на выводе любого компонента резистора, и дисплей должен установиться, чтобы дать вам показание сопротивления.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих На резисторы не влияет полярность, поэтому не имеет значения, каким образом вы подключаете пробники.

1. Удалите резистор 220 Ом из испытательной цепи.

2. Настройте мультиметр на измерение сопротивления (Ом). Пользователи ручного мультиметра должны установить правильный диапазон.

3. Прикоснитесь красным щупом к одному концу резистора. Не имеет значения, какой конец резистора не имеет полярности, поэтому ток может течь в любом направлении.

4. Прикоснитесь черным щупом к другому концу резистора.

5. На дисплее отобразится сопротивление резистора. В этом случае мы видим, что наш резистор имеет значение 220 Ом.


(Изображение предоставлено Tom’s Hardware)

Джо Хинчлифф (Jo Hinchliffe) — внештатный автор из Великобритании для Tom’s Hardware US. Его тексты сосредоточены на учебниках по командной строке Linux.

Темы

Электроника

Как пользоваться мультиметром

4

Итак, как пользоваться мультиметром? Мультиметры дешевы, и они являются одним из широко используемых электронных контрольно-измерительных приборов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Хотя вы всегда получите инструкции при покупке измерительного прибора, дополнительные сведения об использовании мультиметра в испытательных цепях доступны не всегда. Поэтому многие люди не понимают, как пользоваться мультиметром.

Некоторые из основных параметров, которые мы измеряем, включают ток и напряжение. Мультиметр используется для некоторых проверок работоспособности и устранения неполадок. Итак, наша схема работает? Ваш переключатель работает? Чтобы убедиться в этом, достаточно приложить к нему мультиметр. Этот измерительный прибор остается вашей первой компанией и защитой, когда дело доходит до устранения неполадок.

Подробнее…

Как пользоваться мультиметром – простые шаги

Из каких частей состоит мультиметр?

Основные этапы использования мультиметра

1. Использование мультиметра для измерения сопротивления

2. Измерение тока с помощью мультиметра

3. Измерение напряжения

4.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Как можно использовать мультиметр для проверки целостности цепи?

5. Замена предохранителя мультиметра

Советы по использованию мультиметра

Заключение

Из каких частей состоит мультиметр?

На сайте fluke.com

Это устройство состоит из трех основных частей, в том числе:

Дисплей — обычно он состоит из четырех цифр и может отображать отрицательный знак. Вы обнаружите, что немногие мультиметры имеют подсвечиваемые дисплеи, которые обеспечивают лучший обзор в ситуациях, когда есть слабое освещение.

Ручка выбора — ручка выбора позволяет пользователю настроить измерительный прибор для считывания различных значений, таких как миллиампер (мА) тока, сопротивления и напряжения.

Порты — два датчика подключаются к двум портам на передней панели этого устройства. Мультиметр имеет три порта. Первый порт — Com, что означает общий, и этот порт всегда подключен к земле цепи. Второй порт на 10 А является особым портом, потому что он предназначен для измерения больших токов, превышающих 200 мА.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Последний порт — мАОм, который позволяет измерять ток до 200 мА, напряжение и сопротивление. Напряжение представлено V, а сопротивление представлено Ω.

Основные этапы использования мультиметра

1. Использование мультиметра для измерения сопротивления

Через sparkfun.com

Выберите резистор и установите мультиметр на значение около 20 кОм.

После этого прижмите щупы к ножкам резистора, только с таким же усилием. Вы должны сделать это в то время, когда вы начали нажимать клавишу на клавиатуре.

Если вы сделали это успешно, вы увидите показания на мультиметре. Он будет читать 0,00 или 1 или фактическое значение резистора. Если мультиметр показывает тот, где он показывает OL, то он перезагружается, поэтому попробуйте другой более высокий режим около 200 кОм. Обратите внимание, что когда он появляется, это не вредно, но это означает только то, что ваша ручка диапазона мультиметра нуждается в некоторой регулировке. Однако, когда он показывает 0,00 или цифру, близкую к нулевому значению, вам нужно понизить режим до 2 кОм как можно быстрее.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Обратите внимание, что некоторые резисторы имеют допуск 5%, что означает, что вместо цветовых кодов, указывающих 10 кОм, они могут указывать 9,5 кОм. Эта проблема заключается в несоответствии производственного процесса.

Измерение сопротивления может быть не идеальным, поскольку на показания могут влиять различные факторы, например температура. Кроме того, когда устройство физически установлено в цепи, было бы сложно измерить сопротивление. Причина в том, что на показания могут влиять окружающие компоненты на печатной плате.

2. Измерение тока с помощью мультиметра

Через sparkfun.com

Так как же измерить ток с помощью мультиметра? Измерение тока сложно, потому что вы должны измерять его последовательно.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Помните, что измерение напряжения выполняется в напряжении, но в данном случае с током — в токе. Следовательно, чтобы успешно оценить ток, вам придется прервать протекание тока, а затем включить счетчик.

Так как же это сделать?

  • Имейте при себе лишний кусок провода.
  • Вытяните провод, идущий к резистору, и добавьте свой провод туда, где был подключен провод. Щуп от штыря питания который на блоке питания к резистору. Сделав это, вы получите «сломанное» питание в цепи
  • . Затем вставьте мультиметр в линию, чтобы измерять ток, протекающий через ваш мультиметр в предназначенную макетную плату.

Вот как просто можно измерить силу тока.

3.

Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Измерение напряжения

Через sparkfun.com

Теперь у вас есть мультиметр, и вы также должны знать, как измерять напряжение переменного тока. Если у вас есть цифровой мультиметр и напряжение в цепи неизвестно, то вы должны начать процесс его измерения:

  • Поверните шкалу мультиметра на V, чтобы получить среднее значение напряжения.
  • Затем вставьте черный провод в общий разъем мультиметра. Кроме того, вставьте красный провод в гнездо вольта. Когда закончите с этим процессом, начните снимать провод в обратном порядке, то есть вы начинаете с красного, а затем с черного.
  • ​Попробуйте подключить тестовые провода к цепи, начиная с черного, а затем с красного. Будьте осторожны, чтобы ваши пальцы не касались вершин свинца.
  • Теперь прочтите отображаемое измерение. Когда закончите, удалите провода, начиная с красного. Это просто.

При измерении напряжения напряжение переменного тока будет меняться от одного колебания к другому.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Поэтому, когда это происходит из-за неожиданного измерения, напряжение будет ниже, чем при обычном измерении.

4. Как можно использовать измеритель для проверки непрерывности?

Через sparkfun.com

Проверка непрерывности — это проверка сопротивления между двумя точками. Если есть низкое сопротивление, это означает, что две точки электрически соединены, и счетчик издаст звуковой сигнал. Проверка непрерывности помогает убедиться, что все соединения выполнены точно и правильно между двумя точками. Тест также поможет вам определить, связаны ли две соединенные точки, которые не должны быть соединены.

Вы можете использовать свой мультиметр для проверки непрерывности:

  • Просто установите мультиметр в «режим непрерывности» — это символ диода с несколькими волнами распространения вокруг него.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
  • После того, как вы установили счетчик в режим непрерывности, теперь коснитесь вместе с щупами. При прикосновении к щупам измеритель должен издавать мелодию. Мелодия показывает, что небольшое количество тока может протекать без сопротивления (это очень маленькое сопротивление).

Целесообразно знать, что не у всех счетчиков есть режим непрерывности, но у большинства он должен быть. Так что, если у вас нет режима, это нормально, потому что счетчик все еще может работать вместе с другими линиями электрического режима.

Теперь, когда вы умеете пользоваться мультиметром и знаете, как им пользоваться, также важно знать несколько способов вмешательства на случай, если мультиметр вызовет осложнения. Основная сложность возникает, когда вы сжигаете предохранитель счетчика, поэтому вам нужно знать, как его заменить, и это очень простая процедура.

5. Замена предохранителя мультиметра

Через sparkfun.com

Распространенная проблема с новыми счетчиками возникает при измерении тока на макетной плате, особенно при измерении тока от VCC до GND. В этот момент произойдет короткое замыкание питания на землю через счетчик, что приведет к отключению питания на плате. Когда эта мощность поступает на мультиметр, внутренний предохранитель нагревается, а затем перегорает.

Тем не менее, вам не о чем беспокоиться, потому что замена предохранителя выполняется просто так:

  • Возьмите мини-отвертку и выкрутите винты счетчика.
  • Также не забудьте два винта, которые всегда прячутся за пластиной аккумулятора. Ослабьте и их.
  • После того, как все винты будут удалены, начните медленно и осторожно поднимать лицевую панель мультиметра, чтобы избежать поломки.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
  • ​Вы заметите крючки на нижнем крае лицевой панели измерителя. Здесь вам придется приложить некоторую энергию, чтобы сдвинуть лицо в сторону и освободить крючки.
  • После того, как вам удастся отцепить лицевую часть, она очень легко выйдет, и вы сможете заглянуть внутрь мультиметра.
  • Найдите предохранитель и поднимите его, и он, очевидно, выскочит.

При исправлении предохранителя вы должны делать это внимательно и следить за тем, чтобы вы просто заменяли правильный предохранитель на правильный тип. Предохранитель счетчика обычно на 200 мА, поэтому другой предохранитель также должен быть на 200 мА.

Советы по использованию мультиметра

Всегда помните, что после использования мультиметра необходимо возвращать его к считываемому напряжению.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Чтобы убедиться, что измеритель вернулся к считываемому напряжению, просто верните щупы в порт напряжения и установите измеритель таким образом, чтобы он считывал диапазон напряжения постоянного тока. Если вы оставите свой измеритель в его текущем режиме, вы не сможете увидеть напряжение на дисплее при следующем использовании оборудования.

В первый раз вы поймете или поймете, что измерять ток сложно, но просто меньше беспокойтесь об этом, даже если вы перегорите свой предохранитель. Позже у вас будет лучшее представление о том, как заменить предохранитель.

Заключение

Мультиметры, как правило, просты в использовании, и вам понадобится это тестовое оборудование при любых работах по конструированию электроники. К счастью, инструкция по использованию мультиметра проста и понятна. Помните, что с этим типом метра; вы сможете выполнять различные типы тестов, используя как старые, так и современные счетчики. Итак, вы готовы использовать мультиметр в следующий раз? Послужил ли пост вашей цели, когда дело доходит до знаний об использовании мультиметра? Если да, поделитесь постом.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Акции

  • Джейсон Тревино
  • Обновлено 10 июня 2021 г.
  • Мультиметр
    Джейсон Тревино



    Джейсон — талантливый и продвинутый автор, блоггер и автомобильный эксперт. Он полон решимости исследовать тысячи продуктов, чтобы владельцам было легко найти лучшие продукты. Он фокусируется на том, чтобы дать пользователям лучшее представление о продуктах, которые они используют, и о тех, которые они планируют купить.

    Как пользоваться мультиметром – Ручной и автоматический диапазон – Проекты по изготовлению электроники своими руками

    Мы собираемся научиться пользоваться цифровым мультиметром: руководство и типы автоматического выбора диапазона. Получив 15-летний опыт работы с несколькими цифровыми мультиметры Я могу дать вам точную информацию, которую вам нужно знать о цифровом мультиметр и что может пойти не так у новичка при его использовании.

    Итак, вы привезли новенький мультиметр или планируете купить ваш первый цифровой мультиметр, и вы хотите знать, как им пользоваться и как трудно или легко это было бы; если это так, вы приземлились в нужном месте.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Увидим:

    • Как пользоваться мультиметром для измерения переменного тока / постоянное напряжение.
    • Как пользоваться мультиметром для измерения Текущий.
    • Как пользоваться мультиметром для измерения сопротивление.
    • Как пользоваться мультиметром для проверки непрерывность.
    • Как пользоваться мультиметром для проверки диод.
    • Как пользоваться мультиметром для измерения другие электрические параметры, такие как частота, емкость, усиление транзистора и температура.
    • Что такое удержание, подсветка и автоматическое включение функция отключения в мультиметре?
    • Как долго вы можете доверять мультиметр?

    Как использовать мультиметр?

    Основные этапы использования любого мультиметра:

    • Вставка штекер штекера щупа в соответствующие гнезда мультиметра.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • Поворот переключатель диапазона из положения «Выкл.» в желаемую функцию и диапазон нежно.
    • Удерживать зонды двумя руками над двумя металлическими штырями.
    • Сенсорный острыми металлическими наконечниками щупов к нужным точкам цепи или источник.
    • Подождите на мгновение, чтобы получить стабильные показания мультиметра и принять к сведению измеряемый параметр.

    Вот так просто пользоваться мультиметром.

    Как измерить напряжение с помощью мультиметр с ручным управлением?

    Измерим напряжение 9В батареи.

    • Банан положение разъема: COM и «mAV ohm».
    Гнездо типа «банан»
    • Поверните селектор диапазона на измерение постоянного тока, и поскольку мы собираемся измерять 9 В, мы не можем использовать диапазон 200 мВ или 2 В; поэтому следующий самый высокий диапазон составляет 20 В. В диапазоне 20 В можно измерять напряжение до 19,9 В.
    • Теперь коснитесь двумя щупами клемм аккумулятора, на дисплее появится напряжение аккумулятора.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    Измерение напряжения на цифровом мультиметре

    Обратите внимание, что мы не использовали диапазон 200 В или 600 В и выше диапазон, который мы выбираем, снижает точность, которую мы получаем. Это верно для любых параметров в мультиметр с ручным управлением.

    Если мы поменяем датчики местами, мы получим (–) со значением, которое нам не нужно беспокоиться, и показания напряжения останутся прежними.

    Как измерить напряжение на мультиметр с автодиапазоном?

    Преимущество мультиметра с автоматическим выбором диапазона заключается в том, что мы нет необходимости выбирать диапазон; вместо этого нам просто нужно выбрать функцию, которую мы собираются мерить.

    • Для измерения постоянного напряжения мультиметром с автоматическим диапазоном выберите «V». Обратите внимание на положение бананового разъема. На дисплее отобразится «DC», единица измерения «V» и режим «Auto».
    • Теперь поместите щупы на клемму аккумулятора, появится напряжение.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    Измерение напряжения на мультиметре с автоматическим выбором диапазона

    Измерение переменного тока вкл. мультиметр с ручным управлением:

    Мы не рекомендуем измерять высоковольтные цепи переменного тока, т.к. новичок, но для иллюстрации мы покажем вам, как измерить переменный ток сеть.

    • место, где я живу, подаваемое напряжение составляет 240 В переменного тока. Для измерения 240В, диапазон 200В нельзя использовать, поэтому мы должны выбрать любой другой диапазон, превышающий 240 В, с помощью Переключатель. Здесь следующим по величине является 600В.
    • Теперь вставляем щупы мультиметра на фазу (или горячую) и нейтраль. Полярность щупов здесь не имеет значения.
    Измерение напряжения переменного тока мультиметром

    Внимание! При измерении напряжения сети переменного тока необходимо крепко удерживать щупы. Я не мог этого сделать, потому что мне приходилось держать камеру.

    Измерение переменного тока на мультиметре с автоматическим диапазоном:

    • Выберите «V» и, нажав желтую кнопку один раз мультиметр переключается с постоянного тока на переменный.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Вставив зонды, чтобы жить и нейтраль, можно измерить напряжение сети переменного тока. Положение бананового разъема то же, что ДК.
    • Способ переключения с измерения постоянного на переменный ток может измениться с мультиметра на мультиметр (марка).

    Как измерить ток с помощью мультиметр?

    Измерение тока в любой цепи с помощью любого измерительного прибора выполняется путем последовательного включения измерительного прибора в цепь, как показано ниже:

    Измерение тока мультиметром

    Ток в цепи можно измерить только при работает, только тогда можно определить, какой ток потребляет нагрузка прямо сейчас.

    Очень важное примечание. Не следует подключать мультиметр в режиме амперметра параллельно с каким-либо источником питания, поскольку в этом случае происходит короткое замыкание источника питания.

    Большинство мультиметров имеют отдельный разъем (для вставки штекера красного цвета) для измерения больших токов.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Если вы посмотрите на розетку для измерения тока, там будет указано 10 А, 15 А и т. д., что означает, что вы можете измерять макс. 10 А или макс. 15 и т. д. несколько раз с ограничением по времени, например, макс. измеряйте до указанного предела тока до указанного времени, по истечении которого вы повредите мультиметр.

    Вы также можете измерять ток с помощью разъемов «mAV ohm» и «COM» но только до 200 мА для этого конкретного мультиметра, если вы попытаетесь измерить за пределами указанного предела предохранитель сгорит. Как только предохранитель перегорает, другие такие функции, как напряжение, сопротивление и т. д., могут не работать, пока вы не замените предохранитель.

    Измерение тока с помощью ручного мультиметра диапазона:

    • Если вы не имеете приблизительного представления о том, какой ток протекает, выберите максимальное диапазон тока, т. е. «10A», используя селекторный переключатель диапазонов, и вставьте штекер типа «банан». к розетке 10А.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • Подключить мультиметр последовательно с нагрузкой; здесь мы используем лампу накаливания 6V лампочка.
    Измерение тока на мультиметре
    • мультиметр показывает 0,25 А или 250 мА, что далеко за пределами диапазона розеток «mAV». Ом» может справиться. Если бы мы напрямую использовали разъем «mAV ohm», предохранитель бы перегорел.

    Так мы измеряем ток переменного тока и ДК. Этот конкретный мультиметр не имел функции измерения переменного тока. функция.

    Измерение тока с помощью мультиметра с автоматическим выбором диапазона:

    Снова шаги такие же, как указано выше. Поскольку я уже знаю, что эта лампочка потребляет около 250 мА, и это конкретный мультиметр с автоматическим диапазоном может принимать до 600 мА с портом «VmA ohm», I буду мерить ток не вставляя красный щуп в розетку 10А.

    • Поворот переключатель в положение «мА», для измерения тока в мА (до 600 мА лимит).
    • или Поверните селекторный переключатель в положение «А», только если вы вставляете красный щуп в розетку на 10 А.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих для измерения тока выше 600 мА, и измеренное значение будет в амперах.

    Положение разъема типа «банан»:

    • Подключите мультиметр с автоматическим выбором диапазона последовательно с нагрузкой.
    Измерение тока мультиметром с автоматическим выбором диапазона

    Мультиметр измеряет 265,2 мА. Эта процедура одинакова для Также измерение переменного тока, но вам нужно переключиться с измерения постоянного на переменный ток. нажав желтую кнопку.

    Как измерить сопротивление с помощью мультиметра с ручным диапазоном:

    Попробуем измерить номинал резистора с помощью ручного мультиметр диапазона, мы собираемся измерить резистор 10K в качестве образца.

    • Заглушка разъемы типа «банан» к разъемам «COM» и «VmA ohm».
    • Выбрать Диапазон 20K с помощью переключателя диапазона.
    • Сенсорный металлические наконечники щупов на двух выводах резистора.
    • Подождите на мгновение, чтобы показания стабилизировались, и запишите показания.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    Измерение сопротивления на мультиметре

    Мультиметр показывает 9,79 кОм для резистора 10 кОм.

    Как измерить неизвестно сопротивление с помощью мультиметра с ручным диапазоном:

    В приведенном выше случае у нас было известное значение сопротивления 10K, но что делать если не видно цветовых колец резистора или не знаешь как прочитайте значение резистора, расшифровав цветовой код, чтобы выбрать соответствующий диапазон на мультиметр.

    Вы можете измерить неизвестное значение сопротивления:

    1. Повернуть переключатель диапазона на максимальное сопротивление, в этом мультиметре это 2М или 2 мегаом.
    2. Мера сопротивление. Уменьшите диапазон до 200K, если вы считаете, что 2M не подходит. и отображаемое показание является однозначной цифрой.
    3. Сейчас попробуйте измерить в диапазоне 200К, если показания показывают (скажем) 10К или 15К, вы можете выберите нижний диапазон 20K, потому что это ближайший диапазон к измеренному значению.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    4. По выбрав 20K, вы получите точное значение сопротивления.
    5. Скажи если вы читаете 25 кОм с диапазоном 200 кОм, это здравый смысл, что вы не можете выберите диапазон 20 кОм для сопротивления 25 кОм. Даже если вы попытаетесь измерить, мультиметр покажет «1» или «OL», что означает, что показания вне диапазона, и вам нужно выберите более высокий диапазон.

    В заключение, если у вас есть неизвестное сопротивление, сначала выберите максимальный диапазон, постепенно уменьшайте диапазон и остановитесь, когда найдете подходящий диапазон для неизвестного сопротивления.

    Как измерить сопротивление в мультиметре с автоматическим диапазоном:

    Определить сопротивление с помощью автоматического диапазона очень просто мультиметр.

    • Выбрать символ Ом с помощью селекторного переключателя.
    • В В этом мультиметре с автоматическим диапазоном несколько функций сгруппированы вместе в одной точке.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • Кому выбрать сопротивление, мне пришлось несколько раз нажать желтую кнопку выбора, чтобы вывести мультиметра в режим измерения сопротивления из других функций.
    • способ выбора режима сопротивления может варьироваться от мультиметра к мультиметру.
    • Сейчас прикоснувшись металлическими наконечниками щупов к двум выводам резистора, значение будет отображаться непосредственно с суффиксом «K» для килограмма или «M» мега или без суффикса если сопротивление ниже 999 Ом.
    Измерение сопротивления мультиметром с автоматическим выбором диапазона
    • Мультиметр с автоматическим выбором диапазона показывает 9,88 кОм.

    Как пользоваться мультиметром для проверки непрерывности:

    Проверка непрерывности — важная функция мультиметра, с помощью которого мы можем отлаживать множество проблем в цепи. Мультиметр в режим непрерывности, когда два щупа касаются друг друга или соприкасаются с проводом / Трассировка печатной платы, которая завершает путь тока между двумя датчиками, измеритель покажет нулевое сопротивление и громкий звуковой сигнал, указывающий на наличие пути с низким сопротивлением между двумя зондами.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Если есть некоторое сопротивление между двумя точками, счетчик не подает звуковой сигнал, но показывает показания сопротивления. Ручной мультиметр диапазона может появиться сопротивление до 2 кОм в режиме проверки непрерывности.

    В качестве примера я собираюсь отследить прихватку печатной платы с помощью мультиметр:

    • Вы необходимо повернуть переключатель диапазонов и указать на символ зуммера. Это будет отображаться «1», что означает, что сопротивление между двумя датчиками выходит за пределы измерения диапазоне (выше 2 кОм).
    • Когда два щупа входят в электрический контакт, измеритель показывает 1 Ом и издает звуковой сигнал, указывая на то, что дорожка печатной платы находится в хорошем состоянии.
    Проверка непрерывности с помощью мультиметра

    Проверка непрерывности с помощью Мультиметр с автоматическим диапазоном:

    Это то же самое, что и мультиметр с ручным диапазоном; он подает звуковой сигнал и показывает сопротивление.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    • Вы нужно указать селектор, где находится символ зуммера, и он находится с группы других функций, нажмите желтую кнопку выбора, чтобы выбрать функция непрерывности.
    • Когда цепь установлена, сопротивление между двумя щупами составляет 0,3 Ом, и раздается звуковой сигнал, указывающий на то, что дорожка печатной платы находится в хорошем состоянии.
    Проверка целостности цепи с помощью мультиметра

    Как пользоваться мультиметром для проверки диода:

    Режим проверки диода можно использовать для проверки полупроводников, таких как диод очевидно, светодиод и транзистор. Когда выбран диодный режим, пробник выдает постоянное напряжение около 2В.

    При прикосновении к щупам с диодом в прямом направлении покажет падение напряжения на диоде, что означает, сколько напряжения потеряно из-за к напряжению, проходящему через диод.

    • А исправный кремниевый диод показывает падение напряжения от 0,5В до 0,8В.
    • А исправный германиевый диод показывает падение напряжения от 0,2В до 0,3В.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • Если диод смещен в обратном направлении, он должен показывать «1» или «OL.
    • А плохой диод (закороченный) не будет показывать падение напряжения в обоих направлениях (0В).
    • Плохо диоды также показывают «1» или «OL» (разомкнутая цепь) в обоих направлениях.
    • А Диод можно считать неисправным, если есть какие-либо аномальные падения напряжения, кроме указанные значения в техпаспорте.

    Проверка диодов вручную мультиметр диапазона:

    • Поверните селекторный переключатель в сторону символа диода и прикоснитесь концами щупа к обеим клеммам диода, как показано на рисунке.
    • Если мультиметр показывает «1», что означает, что диод смещен в обратном направлении, переверните датчик, он покажет некоторые показания в «мВ».
    Проверка диодов с помощью мультиметра

    Примечание. Показанные выше показания неверны, это связано с низким зарядом батареи, как показано на дисплее мультиметра.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Очень важно заменить батарею, как только прибор покажет символ низкого заряда батареи, потому что это повлияет на точность показаний.

    Проверка диодов в автоматическом режиме диапазон мультиметра:

    • Поворот переключатель в сторону символа диода и прикоснитесь к щупам с обеих сторон. выводы диода. Если диод смещен в обратном направлении, он покажет «OL»
    Проверка диода с помощью мультиметра
    • Если диод смещен в прямом направлении, он покажет некоторое падение напряжения. Здесь мы получаем падение на 0,5 В, что указывает на то, что этот кремниевый диод исправен.
    Проверка диодов с помощью мультиметра

    До сих пор мы видели, как измерять напряжение, ток, сопротивление, прозвонка и проверка диодов. Эти функции всегда доступны на всех цифровые мультиметры. Теперь мы увидим некоторые дополнительные функции мультиметра, который может быть, а может и не быть в вашем мультиметре.

    Тестер транзисторов вкл.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих мультиметр:

    На некоторых младших мультиметрах вы можете найти можно вставить транзистор (NPN и PNP) и метр покажет вам усиление транзистор.

    Перед тем, как вставить транзистор, необходимо знать тип транзистора и его схему контактов. Подробную информацию о транзисторе можно найти в его паспорте.

    Проверка транзистора с помощью мультиметра
    • Чтобы узнать коэффициент усиления транзистора, поверните селекторный переключатель в положение «hFE». В этом режиме нам не нужны мультиметровые выводы (щуп).
    • Вставьте транзистор в гнездо правильного типа, т. е. NPN или PNP.
    • Подождите секунду или около того, чтобы показания стабилизировались.
    • Здесь мультиметр показывает 855 как усиление этого транзистора BC 547 NPN, что очень близко к его спецификации листа данных (800). Так работает этот транзистор правильно.

    Проблема с этим методом тестирования транзисторов заключается в том, что не все транзисторы подходят к этому разъему, и во многих случаях вам нужно проверить транзистор на печатной плате, которая припаяна.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Другая проблема заключается в том, что очень сложно запомнить коэффициент усиления тысяч транзисторов, которые хотя бы подходят для этого разъема, а незакрепленный или поврежденный разъем или ржавая клемма транзистора дадут вам неверные показания.

    Профессионалы не используют эту функцию, вместо нее используют диод тестовый режим и мультиметр ведут для правильной проверки транзистора. В этом методе коэффициент усиления транзистора будет неизвестен, но мы можем определить, транзистор исправен или нет.

    Объяснение этого метода проверки транзистора здесь будет отсутствовать. объема этой статьи, вы можете Google это.

    Термометр на мультиметр:

    Функция измерения температуры доступна на некоторых мультиметрах среднего класса. Вы получите датчик температуры, который в основном представляет собой термопару (проволочное соединение двух разнородных металлов), которая создает крошечное напряжение при нагреве на одном конце; это напряжение преобразуется в показания температуры.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Вы можете измерять температуру значительно выше +200 градусов Цельсия или ниже 0 градусов Цельсия, и вы даже можете переключаться между *F и *C.

    Измерение температуры мультиметром

       К измерение температуры:

    • Вставка датчик температуры, как показано выше.
    • Поворот селекторный переключатель в положение *C/*F.
    • Вы можно мгновенно увидеть температуру в помещении.
    • По касание поверхности радиатора или любого твердого материала концом зонд, вы можете измерить температуру материала.
    • Не используйте этот щуп для измерения температуры любой жидкости; этот тип зонда подходит только для сухого измерения.

    Измерение частоты на мультиметре:

    На некоторых мультиметрах среднего диапазона мы можем найти функцию, которая может измерять частоту и рабочий цикл. Но это не замена осциллограф, и вы не должны использовать его для измерения высоких частот для некоторые серьезные измерения. Вы определенно можете использовать это для хобби и обучения целей.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Вы не должны использовать мультиметр для измерения частот выше 100 кГц, потому что точность показаний может быть нарушена, и да, точность мультиметра может немного отличаться от мультиметра.

    Здесь я собираюсь измерить частоту прямоугольной волны нестабильного генератора IC 555.

    Измерение частоты на мультиметре

    Для измерения частоты на мультиметр:

    • Поворот селекторный переключатель в сторону «Гц / %».
    • Подключить черный щуп к заземлению, а красный щуп к выходному контакту.
    • Подождите на секунду, чтобы получить стабилизированное чтение. Здесь мультиметр показывает 142,1 Гц.
    • По нажав желтую кнопку на этом конкретном мультиметре, мы можем измерить коэффициент заполнения цикл.

    Внимание: НЕ измеряйте частоту сети переменного тока 230 В / 120 В напрямую, если мультиметр не предназначен для этого. Вы должны перейти на 12 В или ниже с помощью трансформатора и провести измерения.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Как измерить емкость на мультиметре:

    Опять же, на некоторых мультиметрах среднего диапазона мы можем найти функцию измерения емкости. Из нашего тестирования мультиметр хорошо справился с определением фактической емкости конденсатора. Вы можете измерять значения конденсаторов в диапазоне от пико-фарад до нано-фарад, микро-фарад или выше.

    Емкость может быть измеряется:

    • Выброс конденсатор полностью, замкнув накоротко клеммы для низкого напряжения конденсаторы. Для высоковольтных конденсаторов используйте резистор номиналом около 100 Ом. Ом, рассчитанный не менее чем на 2 Вт в течение 5 секунд, а затем короткое замыкание. если ты короткое замыкание высоковольтного конденсатора, когда он полностью заряжен, может привести к яростные искры.
    • А конденсатор должен быть удален с платы перед измерением, только тогда вы получить точное измерение.
    • Теперь, поверните селекторный переключатель в сторону символа конденсатора.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих
    • красный щуп – это +Ve, а черный щуп – –Ve.
    • Для электролитические конденсаторы красный щуп должен касаться клеммы +Ve, а черный щуп должен касаться отрицательной клеммы. Для неполяризованных конденсаторов, то есть нет указанные клеммы +Ve и –Ve могут касаться щупов в любой полярности.

    Прикасайтесь щупами к клеммам конденсатора, пока показания не стабилизируются. Мультиметр будет заряжать конденсатор во время измерения, поэтому это займет несколько секунд.

    Измерение емкости мультиметром

    Мультиметр показывает 10,52 мкФ для электролитического конденсатора номиналом 10 мкФ / 16 В.

    Мы завершили все важные особенности руководства и мультиметр с автодиапазоном. Теперь мы собираемся увидеть некоторые общие черты, которые доступен почти на всех мультиметрах и может быть удобен при использовании мультиметра.

    Подсветка:

    Эта функция удобна при работе в условиях недостаточной освещенности. При однократном нажатии кнопки подсветки дисплей загорается на 5 секунд.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих обычно некоторые мультиметры включают подсветку в течение 10 секунд или более. Подсветка гаснет по истечении предварительно запрограммированного времени в мультиметре, вы можете нажать еще раз от вас хочу.

    Функция удержания:

    В большинстве мультиметров мы можем видеть кнопку удержания и быть честно бесполезная функция. При нажатии кнопки удержания показания на мультиметр зависнет. Вы можете спросить, что не так с этой функцией. Ну, давайте мне объяснить.

    Большинство недорогих мультиметров пытаются эмулировать функцию которые есть только у высококлассных мультиметров, которые стоят сотни или даже тысячи долларов.

    Функция удержания используется, когда ваши руки и глаза заняты на цепь, и вам нужен человек, чтобы прочитать показания. Работа функции удержания состоит в том, чтобы устранить необходимость в помощи второго человека, автоматически блокируя показания через несколько секунд, когда показания стабилизируются.

    Но с недорогими мультиметрами, когда ваши руки и глаза занят на цепи, вам нужна третья рука, которой не существует, чтобы нажать на удержание кнопка.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

    Автовыключение:

    Автовыключение — важная функция мультиметра; мы можем заверить, что независимо от того, насколько вы совершенны; в какой-то момент вы забудете выключить мультиметр. Если ваш мультиметр не поддерживает функцию автоматического отключения питания, ваша батарея скоро разрядится.

    Автоотключение мультиметра

    Мультиметры, которые имеют функцию автоматического отключения питания. указано на мультиметре. Очень дешевые мультиметры не имеют этой функции.

    Предохранитель и батарея Замена:

    Батарея:

    Батарейку необходимо заменить, как только на дисплее мультиметра появится символ батарейки. Использование мультиметра с разряженной батареей даст вам ненадежные показания.

    Низкий уровень заряда батареи в мультиметре

    Для замены батареи необходимо отвинтить батарейный отсек, как показано ниже, и заменить ее на батарею того же типа:

    Замена батареи на мультиметре

    Для замены батареи на некоторых мультиметрах необходимо отвинтить всю заднюю крышку, как показано ниже, и заменить батарею того же типа:

    Замена батареи на мультиметре

    Предохранитель:

    необходимо заменить предохранителем того же типа и номинала.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих В большинстве случаев предохранитель перегорает, когда вы пытаетесь измерить ток, превышающий возможности выбранного диапазона. Большинство новичков часто переворачивают слаботочные предохранители.

    Замена предохранителя на мультиметре

    После срабатывания предохранителя ни одна из функций не будет работать, пока вы замените его. Не взламывайте своими руками и не используйте тонкий токопроводящий провод для перемычки предохранителя. связь. Если что-то пойдет не так снова, ваш мультиметр выйдет из строя мгновенно или может произойти сильный небольшой или средний взрыв, если вы измеряете высокое напряжение/ток.

    Как долго цифровой мультиметр может поддерживать свою точность?

    Как и любой другой электронный измерительный прибор, мультиметр со временем теряет свою точность. Некоторые приборы калибруются повторно в течение срока службы, но в целом мультиметр не калибруется пользователем.

    Как долго можно доверять мультиметру?

    Мы даем этот ответ на основании нашего опыта; немного грязи дешевый мультиметр может длиться только от 6 месяцев до года.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих Недорогой, но достойный мультиметр, как показано в этой статье, может прослужить до 3 лет при мягком обращении. Мультиметр с автоматическим диапазоном пришел с сертификатом калибровки, и они заявили его точность может длится до 2 лет. Фирменные и высококачественные мультиметры могут работать 4 лет и более, если обращаться с ними в соответствии с рекомендациями производителя.

    Вы также можете узнать, как долго сохраняется точность вашего мультиметра. в руководстве пользователя или в сертификате калибровки, прилагаемом к мультиметру. Если вы будете мягко обращаться со счетчиком, он может прослужить дольше, чем заявлено производителем.

    Если у вас есть вопросы по мультиметрам вы можете задать нам в комментарии. Вы можете ожидайте гарантированного ответа от нас.

    Blogthor

    Меня зовут blogthor, я профессиональный инженер-электронщик, специализирующийся на встроенных системах. Я опытный программист и разработчик электронного оборудования. Я являюсь основателем этого веб-сайта, а также являюсь любителем, мастером-сделай сам и постоянно учусь.Инструкция как пользоваться мультиметром: Как пользоваться мультиметром: подробная инструкция для начинающих

Ответить

Ваш адрес email не будет опубликован.
