Что такое гипоидное масло и его предназначение

Не все автомобилисты знают, какими особенностями характеризуется гипоидное масло и где его применяют. Такой смазочный материал в основном используют в трансмиссиях, но также составы пригодны для механизмов, участвующих в рулевом управлении транспортного средства. Это отдельная группа смазочных жидкостей, которые имеют специальные характеристики и отличительные свойства. С их помощью удаётся удовлетворить потребности наиболее требовательных к смазке узлов. Гипоидные масла не применяется повсеместно, но обладают особыми параметрами, необходимыми в тех или иных ситуациях.

Гипоидное масло призвано повышать противозадирные свойства смазки.

Что это такое?

На этапе производства в состав базовой жидкости на основе нефтепродуктов добавляют большое количество специальных присадок. Они ориентированы на придание повышенных противозадирных свойств. Масла гипоидного типа относят к категории GL5. Они применяются в трансмиссиях многих транспортных средств, включая современные машины, где присутствует гипоидная шестерня. Такие продукты подходят для смазывания карданов, редукторов обычных автомобилей, грузовиков и даже вертолётов. Важно точно понять, что такое это гипоидное масло, и для каких целей оно необходимо. Гипоидными принято называть все смазывающие жидкости, которые предназначены для эксплуатации в условиях повышенных механических нагрузок. То есть смазка создана специально для специфических условий эксплуатации, которые характерны для гипоидной передачи (ГП).

ГП передают крутящий момент с помощью зацепов пары шестерён, которые характеризуются косой или криволинейной формой зубцов. Такие передачи менее шумные во время работы коробки, функционируют длительное время без признаков износа. Но только при условии, что в трансмиссии используется специальное гипоидное масло. Между зубцами в ГП площадь зацепления ограничена, имеет небольшое пятно контакта. Все усилия имеют точечное распределение. Это позволяет значительно повышать удельное давление в конкретных необходимых точках. Это хорошо и плохо, поскольку растёт вероятность появления задиров, которые быстро приведут шестерни в негодность. Чтобы избежать подобной ситуации, применяют специальное противозадирное гипоидное масло. Оно создаёт плотную плёнку в месте контакта, что способствует минимизации коэффициента трения на местах соприкосновения.

Свойства

Гипоидное масло (ГМ) или масло для гипоидных передач обладает составом, в котором на долю серы приходится не больше 3 – 4%. Это считается одновременно положительным и отрицательным моментом. Такое содержание серы предотвращает схватывание между металлическими поверхностями в условиях экстремальных нагрузок на узел. Но также это способствует окислению деталей из металла. Чтобы уравнять процессы, производители используют в составе масел специальные присадки. Одной из таких считается добавка Molyvan L. С ней масло 75W90 или масло 80W90, предназначенное для гипоидных передач, получает повышенные защитные свойства в условиях чрезмерных нагрузок. Из-за этого подобная присадка присутствует практически во всех смазках, включая гипоидные, моторные и трансмиссионные. Концентрация этой добавки в некоторых ситуациях достигает 5%. Ещё одной важной особенностью гипоидного масла является его способность сохранять оптимальную работоспособность при падении температуры до -30 градусов Цельсия.

Важно отметить, что все трансмиссионные масла распределяют по нескольким группам, используя классификацию API. Различают группы от GL1 до GL6. В случае с гипоидными смазочными материалами они могут входить в 3 группы:

Используя гипоидное масло, можно обеспечить надёжность, долговечность и эффективность работы трансмиссии.

Назначение

Некоторое время назад производители приступили к установке гипоидных ведущих мостов на современные машины. Изготовители масел стали создавать подходящие для них смазочные материалы. В сегменте грузового транспорта предпосылкой к появлению ГП стало использование главных червячных передач. Их применяли при создании грузовиков повышенной грузоподъёмности. В 50-х годах 20 века начали изготавливать масла с универсальными характеристиками, которые позволяли заливать их в разные автомобили. Базовыми считались стандарты, разработанные в Великобритании и США. По ним создавали смазки гипоидного типа, которые отличались большим содержанием таких компонентов, как хлор, сера и фосфор.

Немецкие производители смазочных материалов продолжали стендовые испытания. Их целью было получение максимально устойчивого к износу и коррозии масла. Но за последнее время автопроизводители перестали выпускать машины с ведущими гипоидными маслами, для которых была необходима смазка GL6 универсального типа. Потому такая жидкость постепенно теряет свою актуальность. Параллельно появляются новые смазочные материалы. Современное гипоидное масло позволяет работать коробке при высоких скоростях. Дополнительно разработали комплексную присадку ВИР1 с серой и фосфором. Её добавляют в различные виды смазочных масел. С помощью испытаний удалось наглядно подтвердить, что такое масло для гипоидных передач подходит самым наилучшим образом.

Для легковых автомобилей, которые собирают на заводе с использованием гипоидных передач, предусмотрены в основном всесезонные смазочные материалы, ориентированные на умеренный климат. Потому, выбирая масло для гипоидной передачи, следует уделять внимание вопросу показателя SAE. ГМ способны защищать зубчатые гипоидные передачи от износа и появления абразива за счёт того, что масло имеет вязкость по SAE 90 и выше. По основным техническим характеристикам такие составы мало чем отличаются от обычных трансмиссионных масел. Единственным исключением считается вязкость. Наиболее распространённым вариантом для использования в гипоидных коробках считается состав с вязкостью 80W90. Он самый универсальный, подходит для большинства климатических регионов.

В коробках передач наиболее подверженной износу является зубчатая сцепка между червячными, коническими и гипоидными передачами. Зубцы покрываются масляной плёнкой, которая подвержена повышенному давлению, работает в условиях высоких скоростей и температур. Чтобы смазка не потеряла своих изначальных свойств и не начался процесс износа, обязательно применяются высокоэффективные присадки.

Требуемые параметры

Нельзя точно сказать, каким характеристикам должно соответствовать гипоидное масло для коробок переключения передач такого типа. Хорошей считается смазка, которая удовлетворяет рабочим характеристикам конкретного узла, куда заливается масло. Потому критерии при подборе состава должны определяться автопроизводителем в индивидуальном порядке. Ведь все автомобили, в зависимости от марки, модели, года выпуска и прочих параметров, отличаются между собой. Для всех машин характерны свои особенности в конструкции и устройстве механизмов. Потому им необходимы смазки соответствующего класса. То есть конструктивно гипоидная передача на одном автомобиле может существенно отличаться от ГП на другой машине. Здесь ключевыми считаются такие факторы:

  • скорость вращения;
  • ударная нагрузка;
  • смещение оси;
  • показатели крутящего момента и пр.

Самым простым способом выбрать гипоидное масло, которое будет соответствовать коробке передач, является обращение к официальному руководству по эксплуатации. В нём автопроизводитель чётко указывает характеристики гипоидного масла, периодичность замены и прочие нюансы. Учтите, что у каждой трансмиссионной жидкости есть определённый срок годности. Для длительного хранения смазки не предназначены, потому закупать гипоидную жидкость следует только по мере необходимости с минимальным запасом для возможной доливки в период эксплуатации.

Некоторые автовладельцы, пытаясь сэкономить, закупают сразу большое количество смазки. Но в КПП масло меняется не так часто, как в случае с двигателем. В итоге оставшаяся жидкость после вскрытия тары начинает утрачивать свои свойства, постепенно приходя в негодность. Маловероятно, что к следующей плановой замене масла в КПП гипоидного типа купленная ранее смазка останется со своими изначальными характеристиками.

Популярные решения

Существуют разные производители смазок, которые выпускают хорошие продукты, предназначенные для гипоидных передач. Но есть и такие, от применения которых лучше отказаться. Составить объективный рейтинг сложно, поскольку характеристики и назначение у масел разные. Одни могут идеально соответствовать требованиям группе автомобилей, но совершенно не подходить другим машинам. Но если отталкиваться от мнения экспертов и отзывов простых автовладельцев, которые эксплуатируют машины с гипоидными передачами, можно выделить несколько лидеров сегмента.

В этом перечне представлены гипоидные масла, которые обладают одинаковой вязкостью 75W90. Производители хорошо известные, потому мало кто удивится их попаданию в список лучших.

  • Motul;
  • Castrol;
  • Mobil;
  • Total;
  • Liqui Moly;
  • ZIC.

Рассмотрим отдельно каждого из производителей и те масла, благодаря которым бренды попали в перечень наиболее популярных гипоидных составов.

Motul

Известный производитель смазочных жидкостей. Для гипоидных передач компания предлагает состав под названием Gear 300. По результатам испытаний и тестов многие ставят его на первое место в рейтингах. Такая смазка для гипоидных передач отличается высокоэффективными защитными свойствами, позволяя защищать КПП от образования задиров. Составу присвоили индекс защиты, равный 60,1 единице. Масло имеет стабильную плёнку, которая оседает по поверхностях трущихся элементов гипоидной коробки передач. Это гарантирует минимальный коэффициент трения между компонентами трансмиссии. Параметр износа составляет 0,75 мм. Единственным весомым недостатком считается достаточно слабый показатель вязкости в условиях низких температур в зимний период.

Castrol

Ещё одна известная фирма, которая специализируется на смазочных материалах. Потому обойти стороной сегмент гипоидных масел Castrol не мог. Для этих коробок применяют состав Syntrans Transaxle. Очень популярный гипоидный смазочный материал, часто встречающийся на вторых строчках разных рейтингов. Характеризуется отличной низкотемпературной текучестью, высокой устойчивостью к появлениям задиров и доступной ценой. Коэффициент износа здесь составляет 59,4. Актуальное и популярное решение, которое потребует демократичных финансовых затрат на получение перечня полезных и важных свойств, обеспечивающих защиту гипоидной передачи.

Mobil

Хорошо известный в России и далеко за её пределами бренд, выпускающий широкую линейку смазочных жидкостей и других продуктов. В случае с гипоидным маслом вас должно заинтересовать масло под названием Mobilube. Оно получило отличные характеристики по вязкости и устойчивости к температурным изменениям. Состав надёжно защищает от термических разрушительных процессов и окисления. Хорошо работает в условиях длительной межсервисной эксплуатации, не теряя своих свойств преждевременно. Смазочная жидкость продаётся по адекватной цене, обладая всеми необходимыми защитными свойствами для гипоидных передач. По API входит в группу GL4/GL5.

Total

Бренд, которым пользуются многие автомобилисты, оставаясь полностью удовлетворёнными соотношением цены и качества. Если ваша машина оснащается ГП, вам следует обратить внимание на смазку Transmission Syn FE. Здесь хороший уровень защиты против образования задиров, который соответствует 58,8 единицам. Это достаточно неплохой показатель, к которому стремятся многие производители. При хорошей цене и богатом наборе положительных качеств автовладельцы заметили один весомый недостаток для жителей холодных регионов. Всё дело в том, что такая смазка обладает достаточно малой текучестью в условиях низких температур воздуха. Плюс уровень защиты от механического износа уступает предыдущим представителям рейтинга.

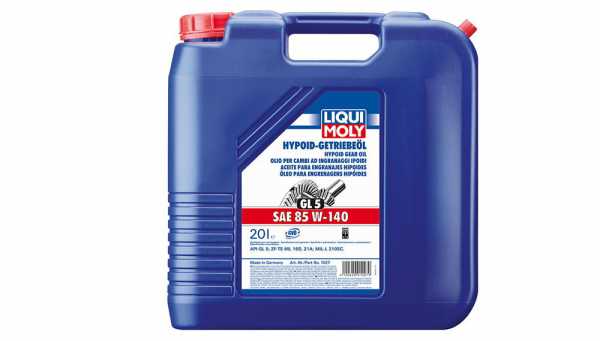

Liqui Moly

Более дорогой состав, но полностью удовлетворяющий все потребности гипоидных передач. В качестве трансмиссионной жидкости для таких целей Liqui Moly предлагает Hypoid Getriebeoil. Здесь даже по названию смазки можно сразу определить, для каких задач предназначена эта смазка. Масло характеризуется хорошими рабочими параметрами, имеет отличные показатели текучести. Здесь можно быть уверенными в сохранении работоспособности жидкости, поскольку она сохраняет свою стабильность при условиях температуры до -40 градусов Цельсия. При этом эксплуатационные характеристики не теряются. Заливая такую смазку в ГП, вы сумеете продлить срок службы всего агрегата, защитить его от коррозии и преждевременного износа.

ZIC

Известная корейская марка, которая выпускает огромную линейку смазочных материалов. Нашлось место и для гипоидных передач. В качестве гипоидного масла компания ZIC предлагает смазку под названием G-F Top. Специалисты и опытные автомобилисты рекомендуют использовать её в тех случаях, когда требуется снизить уровень шума работу коробки передач и дополнительно обеспечить надёжную защиту против образования задиров. Испытания наглядно показатели, что состав хорошо переносит повышенный уровень сложности эксплуатации, справляется с экстремальными нагрузками и может работать в широком диапазоне температур, не теряя своих изначальных характеристик.

Нельзя однозначно говорить о превосходстве того или иного смазочного материала. Вопрос выбора гипоидного масла очень индивидуален и зависит от целого ряда параметров и планируемых условий эксплуатации. Главное, что следует запомнить автовладельцам, это необходимость применения специализированных смазочных составов для гипоидных передач. Заливка обычной трансмиссионной жидкости потенциально способна привести к непредсказуемым последствиям. В основном подобные эксперименты заканчиваются печально, поскольку традиционные трансмиссионные масла не рассчитаны на те нагрузки, при которых работают гипоидные коробки.

Перед сменой смазки в коробке переключения передач обязательно загляните в руководство по эксплуатации к вашему автомобилю. Производитель вам даст полезные подсказки и конкретные рекомендации по выбору всех рабочих жидкостей.

vibormasla.ru

что это такое и как работает

Современный автомобиль представляет собой целый комплекс различных технических и инженерных решений. Благодаря слаженной работе всех агрегатов, устройств и механизмов различных типов удается в конечном итоге получить надежное, экономичное и комфортное транспортное средство.

Как известно, основными узлами автомобиля принято считать силовой агрегат и трансмиссию. Фактически, двигатель вырабатывает энергию, тогда как трансмиссия преобразует крутящий момент и передает его на колеса.

При этом важным элементов в устройстве многих авто является гипоидная передача. Далее мы поговорим о том,  что такое гипоидные передачи, какие типы подобных передач бывают, как работает такая передача, а также какие плюсы и минусы имеет подобное решение.

Читайте в этой статье

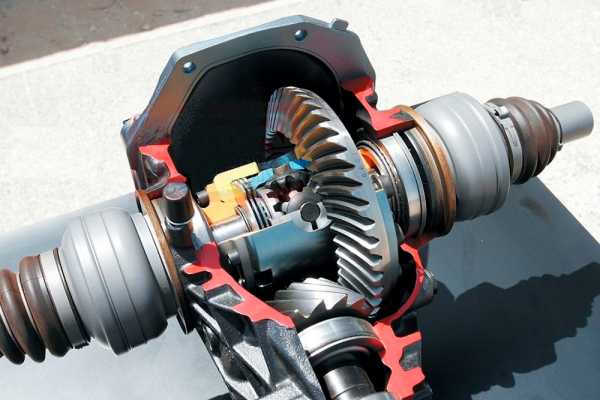

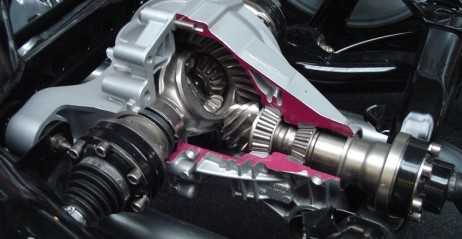

Что такое гипоидная передача в автомобиле и ее особенности

Итак, различные передачи делятся по типу используемых шестерней. Передачи бывают коническими, цилиндрическими, гипоидными и т.д. Давайте рассмотрим гипоидную передачу более подробно.

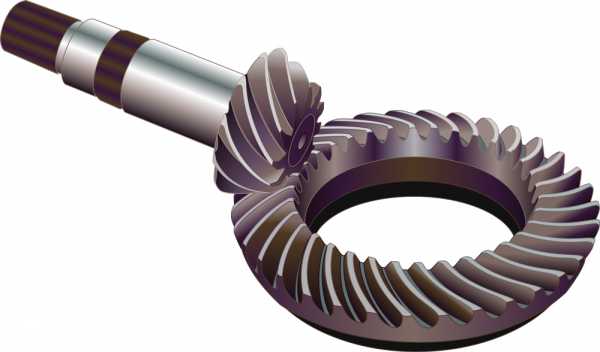

Гиперболоидная (сокращенно гипоидная) передача представляет собой решение, где зубья передачи криволинейны, а их движение осуществляется по гиперболоиде (геометрическая фигура). Появилась такая передача давно (в 1920-х годах). Главной задачей ее внедрения в устройство авто стало снижение центра масс.

Затем, благодаря ряду очевидных преимуществ, гипоидная передача появилась на грузовых машинах и других типах техники. Гипоидной передачей стали заменять двойную передачу.

Основным отличием гипоидной передачи от других типов передач является то, что оси валов в обязательном порядке нужно сместить в соответствии со строгими математическими расчетами. Еще гипоидную передачу можно использовать только в узлах, где оси зубчаток будут скрещены. Важно понимать, что если проигнорировать первое и второе правило, произойдет заклинивание передачи.

Преимущества и недостатки гипоидной передачи

Итак, гипоидная главная передача или другая передача данного типа имеет целый ряд плюсов по сравнению с другими видами передач. Прежде всего, необходимо отдельно отметить минимальный уровень шума во время ее работы, что означает высокий акустический комфорт.

Это становится возможным благодаря тому, что сразу несколько зубьев одновременно находятся в зацеплении. Параллельно можно выделить высокую прочность по причине увеличенного диаметра шестерни, особенно в сравнении с другими видами передач.

Также следует отметить особое расположение зубчатых колес, которые не пересекаются, а перекрещиваются. Параллельно такое устройство позволяет  достичь заметного снижения нагрузки, которая распространяется на один зубец. Результат — высокоточная работа шестерен, повышенная надежность и значительно увеличенный ресурс.

Зубья гипоидной передачи отличаются высокой износостойкостью (особенно если сравнивать с конической передачей), что позволяет механизмам с такой передачей работать долго и безотказно.

В целом, машины, где используется гипоидная передача, получают лучшую устойчивость, а также более высокую плавность хода. Как правило, гипоидные передачи активно используются в устройстве автомобилей премиального класса. Другими словами, если автопроизводитель  стремится обеспечить лучшие характеристики, именно гипоидная передача является оптимальным решением.

  • Теперь о недостатках гипоидных передач. Казалось бы, с учетом всех преимуществ, минусов быть не должно. Однако на практике все не совсем так. Прежде всего, гипоидная передача является дорогостоящим механизмом, который требует высокой точности при изготовлении.

Вполне очевидно, что ее использование приводит к удорожанию агрегатов и узлов. Конечно, некоторые производители экономят на материалах и технологии производства, стараясь снизить конечную стоимость, однако на практике это часто становится причиной заклинивания и быстрого выхода из строя. При этом все чаще и чаще данный тип передач встречается даже на бюджетных авто.

Еще наиболее часто нарекания возникают в том случае, если такая гипоидная передача использована в редукторе. В этом случае главным минусом можно считать повышенные риски заедания шестерен. Заедания возможно по причине скольжения вдоль линии контакта.

На практике, гипоидная повсеместно используется в устройстве различных короссоверов и внедорожников с полным приводом. При этом качество изготовления далеко не всегда является высоким.

Чтобы избежать проблем, необходимо использовать высококачественные трансмиссионные масла и жидкости, рассчитанные специально для использования с гипоидными передачами. Такие масла формируют особую устойчивую масляную пленку на поверхностях шестерен.

Эта пленка отличается стойкостью к разрыву под нагрузками, защищает детали от прямого контакта, снижает температуру в месте сопряжения и т.д. Все это необходимо, чтобы не допустить заклинивания гипоидной передачи.

Однако важно понимать, что к заеданию может привести не только некачественная или неподходящая по свойства смазка, но и низкое качество деталей, а также неточности или ошибки при сборке, подгонке, настройках и регулировках.

Еще нужно помнить, что в условиях высоких нагрузок и нерегулярного обслуживания  трансмиссии авто с использованием дешевых «расходников» при ремонтах и ГСМ низкого качества гипоидная передача может быстро выйти из строя. Если учесть, что механизм дорогой, многие автопроизводители  по понятным причинам вместо гипоидной передачи нередко используют другие доступные варианты, особенно в бюджетном сегменте.

Подведем итоги

Как видно, гипоидная передача в автомобиле является  решением, которое активно используется на машинах разных классов и марок. Такая передача позволяет обеспечить высокий уровень комфорта и производительности.

При условии соблюдения всех правил в рамках эксплуатации, а также правильном подходе во время ремонта и обслуживания, гипоидная передача отличается  надежностью и достаточно большим сроком службы по сравнению с аналогами.

Рекомендуем также прочитать статью о том, что такое коробка SMG (секвентальная коробка передач). Из этой статьи вы узнаете об устройстве, особенностях, принципах работы, а также плюсах и минусах коробок передач данного типа.

С учетом вышесказанного можно сделать вывод, что хотя авто с гипоидной передачей нуждается в более качественном обслуживании, которое на практике получается несколько более дорогим, при правильном и грамотном подходе такая машина будет безотказно служить владельцу не одну сотню тысяч километров.



Читайте также

krutimotor.ru

Гипоидное масло: характеристики, виды и применение

Гипоидное масло предназначено для смазки трущихся винтовых зубчатых гипоидных передач в условиях высоких нагрузок. Имеет узконаправленное назначение, обладают отличной текучестью, формируют прочную защитную плёнку. Почему важно применять только такие составы для конкретных условий эксплуатации, какие нюансы учесть при выборе?



Особенности гипоидных масел

Особенностью гипоидного механизма является малое пятно контакта шестерен и ограниченная площадь зацепления. Поэтому крутящий момент передаётся через небольшую площадку, испытывающую большие нагрузки и трение. Для таких условий работы могут применяться только гипоидные смазки.

Гипоидное масло способно создавать между трущимися поверхностями зубьев шестерен сплошную плёнку. Для предотвращения её выдавливания состав обладает высокой вязкостью и отличной смачиваемостью металлических механизмов. Такие свойства составу придают специальные адсорбирующие компоненты.

Содержит специальные присадки в количестве до 7%, которые позволяют формировать сплошную механически устойчивую плёнку на трущихся поверхностях. Используется для смазки карданных и редукционных механизмов.

Преимущества

К основным преимуществам смазок для гипоидной передачи относятся:

  1. малая коррозионная агрессивность к металлам;
  2. высокая прочность защитной плёнки;
  3. отличная термическая стойкость;
  4. высокая окислительная стабильность;
  5. слабая температурная связь с вязкостью.



Состав и основные характеристики

Гипоидное масло характеризуется наличием в составе различных присадок, улучшающих из свойства. Для работы в условиях повышенных механических давлений добавляют в состав серу в количестве до 4%. Её назначение – создать на поверхности металла сульфидно-железную плёнку, устойчивую к истиранию.

Большое количество серы в составе гипоидной смазки может стимулировать окислительные процессы, поэтому производители подбирают оптимальную процентную величину. Иногда применяются присадки, снижающие негативное влияние серы на металлы, например, Molyvan L в количестве до 5%.

Придать дополнительные свойства маслу для гипоидных передач помогают следующие виды добавок:

  1. противопенные;
  2. депрессорные;
  3. загущающие.

Классификация гипоидных масел

  1. GL4, содержит 4% серо-фосфорных присадок, применяется для условий, когда гипоидные передачи испытывают минимальные или средние нагрузки, скорость вращения и давление средние;
  2. GL5, до 5% присадок, обладают повышенными противозадирными свойствами, используются для высокоскоростных гипоидных передач;
  3. GL6, до 6% присадок, отличается повышенной адгезией к металлам, формирует высокопрочную защитную плёнку, эксплуатируется в условии повышенных нагрузок.

Основные характеристики гипоидных масел следующие:

  • эксплуатация при температурах от -600ºC до +1500ºC ;
  • класс вязкости 9, 12, 18, 34;
  • кинематическая вязкость при +1000ºC  составляет от 6 до 41 мм2/с;
  • нагрузки до 4000 МПа;
  • индекс вязкости более 90;
  • массовая доля механических примесей до 0,1%; массовая доля фосфора от 0,04%;
  • содержание серы до 5%;
  • температура вспышки в открытом тигле +1800ºC;
  • содержание синтетических компонент 20-40%.

Назначение

Функциональные назначения гипоидных масел:

  1. защита трущихся деталей и механизмов от задиров металла, износа, обламывания зубьев;
  2. уменьшение потерь мощности узла или агрегата при трении, повышение КПД;
  3. отвод теплоты нагрева из контактной области трущихся поверхностей;
  4. снижение шумности, вибраций и ударных нагрузок зубчатых передач.

Сферы применения гипоидных масел:

  • механизмы с цилиндрическими, червячными или коническими передачами;
  • коробки передач и редукторы;
  • раздаточные коробки;
  • картеры и рулевые механизмы;
  • не синхронизированные коробки спец транспорта;
  • карданы и редукторы автомобилей, промышленное оборудование, авиатехника.



Критерии выбора

Гипоидные смазки выбирают на основе следующих критериев:

  1. скорость вращения валов с шестернями;
  2. величина ударных нагрузок;
  3. температура окружающей среды, нагрев при работе на стандартных и повышенных нагрузках;
  4. максимальный крутящий момент узла с гипоидными передачами;
  5. эксплуатационные характеристики механизма;
  6. совместимость с используемыми в передаче уплотнителями и прокладками;
  7. рекомендации производителя относительно особенностей состава.

Важно при выборе обращать на следующие свойства масел:

  • индекс вязкости или густоту;
  • минеральный или синтетический состав;
  • свойства присадок;
  • соответствие стандартам качества;
  • сроку эксплуатации после начала использования.

Универсальной марки масел не существует, так как они значительно отличаются по свойствам, подходят только для определённых условий эксплуатации, различных нагрузок. При выборе речи о других маслах быть не должно – это основное правило, которое нужно запомнить.

Популярные марки производителей и их особенности

Гипоидное масло высокого качества выпускается под следующими марками:

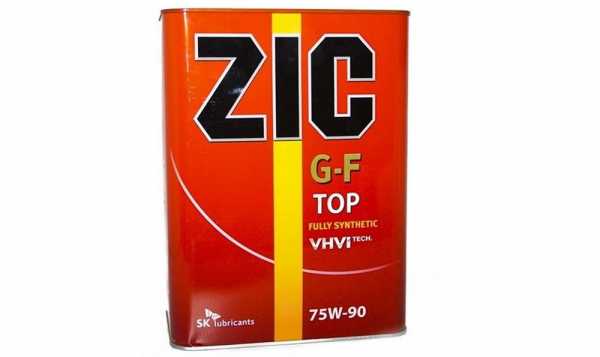

ZIC G-F Top – масло корейского производства, отличающееся противозадирными и шумопонижающими свойствами, способностью работать при повышенных нагрузках. Сохраняет свои свойства в широком интервале температур.

Mobil Mobilube, смазка с высокой вязкостью, термостабильностью, противозадирными свойствами. Защищает гипоидные узлы от коррозии, перегрева, разрушения под нагрузкой. Не теряет свои защитные и смазывающие свойства в течение всего срока эксплуатации.

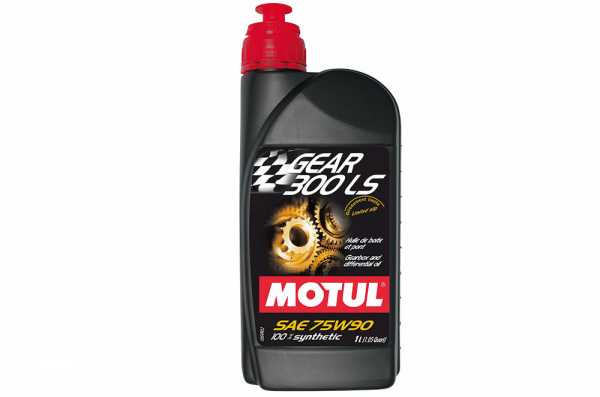

Motul Gear 300, отличается максимальным показателем защиты от задиров, по сравнению с другими марками масел данного типа.

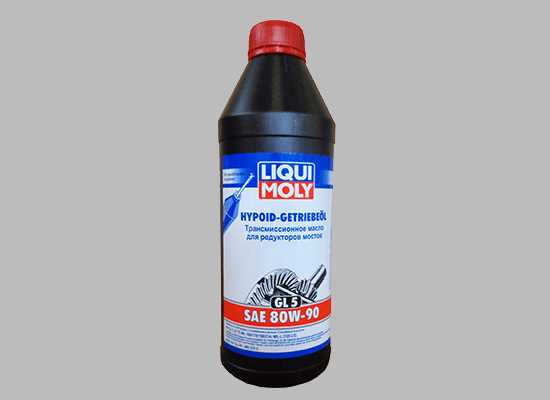

Liqui Moly Hypoid Getriebeoil, обладает повышенной текучестью и хорошей проникающей способностью. Может эксплуатироваться при температурах выше -400ºC .

Защищает шестерни от задиров, снижает вероятность коррозионных процессов, повышает эксплуатационные свойства гипоидных передач, снижая трение.

Castrol Syntrans Trasaxle, имеет высокую текучесть, формирует прочную защитную плёнку на металлических поверхностях, препятствует появлению задиров на зубцах шестерен. По продажам занимает лидирующие позиции за счёт оптимальной стоимости, сбалансированного состава присадок, низкому коэффициенту износа (59,4).

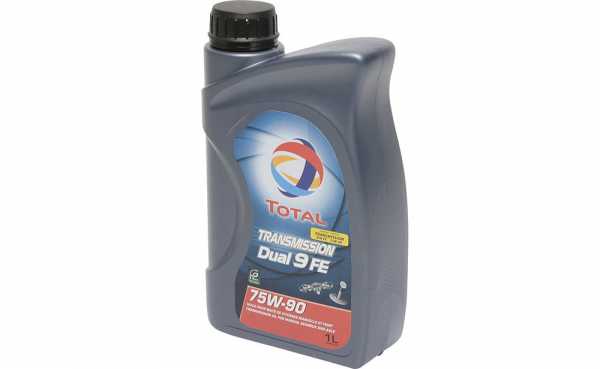

Total Transmissin SYN FE, разработано для эксплуатации в условиях среднего и жаркого климата. Обладает всеми необходимыми базовыми свойствами: защита от трения, задиров, коррозии. Отличается от аналогов доступной стоимостью и универсальностью применения.

Гипоидное масло обладает отличными вязкостными и антикоррозионными свойствами за счёт используемых присадок. Стойко переносит условия эксплуатации при повышенных температурах и нагрузках без потери свойств. Для продления срока службы необходимо его применять в строго регламентированных производителем условиях.

pomaslam.ru

Что такое гипоидная передача и как она работает

Сегодня любое транспортное средство является крайне сложным комплексом различных механизмов и агрегатов. Только в результате их совместной и очень слаженной работы мы имеем очень комфортные, надёжные и современные автомобили. Технологии в автомобилестроении не стоят на одном месте и постоянно развиваются, стараясь максимально удовлетворить практически все запросы автомобилистов.

Одним из наиболее важных элементов в работе транспортного средства является гипоидная передача.

В данном материале мы рассмотрим ответы на возникающие у большинства автомобилистов вопросы, когда они сталкиваются с данным определением.

  • Гипоидная передача – какой основной принцип действия этого процесса.
  • Какие отличительные особенности в работе данного механизма.
  • Основные плюсы и минусы этого процесса.
  • Уход за гипоидной передачей.

Гиперболоидная передача

На сегодняшний день известно несколько типов передач, которые различаются типом применяемых шестерней. Это могут быть – цилиндрические, конические, гипоидные и т. д. Нас на данный момент интересует гипоидная передача.

Название гипоидная, является сокращением от слова гиперболоидная. Принцип действия такой системы был разработан еще в 20-х годах прошлого века, и основной целью её разработки было снижение масс в легковых автомобилях. Таим образом, она пришла на замену двойной передаче.

Отличительные особенности

Гипоидная передача — это винтовая разновидность зубчатой. Она отличается от более привычной, формой зубьев на шестерёнках, которые имеют специфическую криволинейную или косую форму, изогнутую по гиперболоиде (особая геометрическая форма). Они постепенно уменьшаются по высоте от диаметра снаружи к диаметру внутри шестеренки.

Данный вид передачи отличается так же наличием смещения оси малого зубчатого колеса относительно большого. Это смещение осуществляется в строжайшем соответствии с определёнными геометрическими формулами и любое отклонение от нормы может привести к непоправимым последствиям.

Принцип действия

Данная винтовая зубчатая передача применяется в автомобиле чаще всего для изменения направления крутящего момента и его величины. Этот вариант значительно повышает основные характеристики главной передачи. Устанавливается данная система на автомобили, имеющие ведущий задний привод, у которых редуктор главной передачи и двигатель располагаются параллельно движению. Крутящий момент от двигателя в таких транспортных средствах поступает под прямым углом на ведущую ось, что существенно улучшает механические и динамические показатели транспортного средства.

Преимущества и недостатки гипоидной передачи

Данный тип передач получает всё большее распространение в автомобилестроении. Изначально они применялись только в премиальных моделях, но сегодня их можно встретить и в более дешёвых вариантах транспортных средств. Происходит это благодаря очень хорошим показателям при эксплуатации.

К основным преимуществам гипоидных передач можно отнести

  • Хорошая износоустойчивость. За счёт специфического строения зубьев достигается заметное снижение нагрузки, которая приходится на один зубчик, а значит, шестерёнки будут работать дольше.
  • Удалось существенно опустить карданный вал и уменьшить его канал в салоне. Это дало возможность равномерно распределить центр тяжести транспортного средства, а также улучшило его устойчивость.
  • Такие авто имеют очень хорошую устойчивость и плавный ход, что тоже очень ценится у современных водителей.
  • Очень низкий уровень шума. Этот эффект достигается за счёт того, что при работе главной передачи происходит одновременное зацепление сразу нескольких зубьев. Владельцы таких автомобилей отмечают отличный акустический эффект и управление машиной становится гораздо комфортнее.

Недостатки

К сожалению, наряду с неоспоримыми преимуществами в этой конструкции можно отметить и недостатки.

  • Самым главным недостатком гипоидной передачи можно считать её высокую стоимость. Это обусловлено сложностью изготовления и необходимостью очень тонкой подгонки шестеренок. Если данное условие не будет соблюдено шестерёнки, скорее всего, заклинит. Кроме того, для производства деталей требуется материал очень высокого качества, что тоже повышает стоимость конструкции.
  • Другим минусом является довольно высокая вероятность заедания шестерёнок. Особенно часто данное явление можно наблюдать при применении гипоидной передачи в редукторе автомобиля. Заедания чаще всего являются результатом проскальзывания зубьев вдоль контактной линии. Кроме того, на возможность заклинивания может повлиять некачественная сборка и подгонка шестеренок или же использование материалов низкого качества при их изготовлении.
  • Отдельно причиной заедания шестерёнок может стать резкая смена направления вращения или же включение задней передачи. Здесь водителю нужно быть очень внимательным и в случае, если автомобиль застрянет на плохой дороге, вытягивать его можно будет только вперёд. При выдергивании автомобиля задним ходом возникает очень большая вероятность не простого заклинивания, а даже поломки зубьев.

Уход за гипоидным агрегатом

Владелец автомобиля с такой передачей должен понимать, что при выходе шестерёнок из строя, придётся затратить очень даже не маленькую сумму на ремонт автомобиля.

Чтобы избежать подобных проблем, нужно соблюдать ряд простых рекомендаций:

  • Трансмиссионное масло и жидкость, которые будут применяться в автомобиле, должны быть специально изготовленными для данного типа передач и только очень хорошего качества. Эти масла способны создавать особо устойчивую плёнку на всех поверхностях шестерёнок. Она может выдерживать большие нагрузки и не разрываться, предохраняя детали от повышенной температуры, от прямого соприкосновения деталей и т. д.
  • Регулярность в техобслуживании. Это тоже довольно важная составляющая в уходе за гипоидной передачей.

Итоги

Сегодня гипоидные передачи всё чаще применяются в автомобилестроении и это несмотря на их дороговизну. Наиболее часто их можно встретить в транспортных средствах «представительского» класса, например, в автомобилях «Инфинити», «Лексус» и т. д.

Но и в современных бюджетных авто сегодня можно всё чаще встретить такие передачи. Здесь нужно просто понимать, что при хорошем уходе такая лошадка будет служить долго и без особых проблем.

drivertip.ru

Гипоидный редуктор

Что такое гипоидный редуктор

Гипоидный редуктор используют для передачи вращения между скрещивающимися валами. Это механизм, в котором оси шестерен пересекают плоскость кольцевой шестерни в той точке, которая находится ниже оси и выше внешнего края кольцевой шестерни. Или же, наоборот – в точке выше оси и ниже внешнего края кольцевой шестерни.

Зубья, которые имеют гипоидные колеса, постепенно уменьшаются в высоте, от наружного к внутреннему диаметру.

Редуктор может иметь одну или несколько ступеней. Их задача – увеличение передаточного отношения. Хотя гипоидная передача относится к одному из видов червячных передач, ее КПД выше, чем у непосредственно червячной на 25%.

Важно знать! Шестерни гипоидного редуктора имеют одноступенчатое передаточное число до 15:1.

Принцип работы

Работа гипоидного редуктора заключается в следующем. От двигателя промышленной машины передается момент силы через сцепление, коробку передач и через кардан, к оси основной шестерни. Основная шестерня, по своей проектируемой конструкции, устанавливается параллельно по отношению к осям первичного вала двигателя механизма, и по отношению к вторичному валу коробки передач.

Благодаря тому, что зубья шестерней имеют криволинейную форму, момент силы, который передается, имеет высокий показатель. Это на порядок увеличивает механические, а также динамические показатели механизма, что влияет на производительность. Также это влияет на плавность производимой работы.

Важно знать! Использовать для гипоидных редукторов не гипоидные масла строго запрещается!

Область применения

Гипоидные редукторы широко распространены во всех отраслях промышленности и аграрного хозяйства. Их производство постоянно возрастает, разрабатываются новые модификации, совершенствуются уже имеющиеся модели. Сегодня рынок поставляет редукторы общего и специального назначения. Первые отвечают общим требованиям и используются в промышленной сфере. Их используют в различных работах, связанных с большими нагрузками. Также они применяются в современной робототехнике, в приборостроении, в крупных станках разного назначения, в приводах позиционирования, а также в высокодинамичных приложениях. Также гипоидные редукторы используют в печатных машинах.

Они также используются в железнодорожном транспорте, в промышленном строительстве.

Важно знать! Гипоидные редукторы не чувствительны к мелким погрешностям, допускаемым во время монтажа.

Достоинства и недостатки

К достоинствам механизма относят:

  • Компактные размеры и небольшой вес.

  • Прочный алюминиевый корпус.

  • Высокий показатель мощности.

  • Минимальный уровень шума при работе.

  • Плавность выполняемой работы, в сравнении с коническими редукторами.

  • Долгий срок эксплуатации.

  • Высокая износостойкость.

  • Отсутствие коррозий, благодаря заводской обработке поверхности.

  • Обеспечение высокой точности передач.

  • Точное осевое смещение.

  • Надежная работа шестерен.

Важно знать! Гипоидный редуктор отличается от других своим выходным валом отбора мощности.

К недостаткам редуктора чаще относят возможность возникновения заедания, что происходит из-за скольжения по линии контакта. Чтобы снизить этот риск, используют специальные трансмиссионные масла для гипоидных передач, которые, в обязательном порядке, нужно вовремя менять. А вот на заводе, во время изготовления, технологи добиваются высокой твердости зубьев.

Среди минусов отмечают тот факт, что из-за асимметричности зацепления, при реверсивном и прямом вращении, работа передачи не одинакова. Также к недостаткам относят сильные осевые нагрузки, которые неблагоприятно действуют на приводной вал. Однако на износостойкость механизма это практически не влияет.

Как выбрать


На рынке существует немалое количество гипоидных редукторов. Это и известные фирмы, и - наоборот. Так как же выбрать механизм? В этом поможет квалифицированный сотрудник т.к. неправильные расчеты могут стать причиной поломки редуктора и сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейших затрат на ремонт и покупку нового оборудования. Основными характеристиками для выбора редуктора являются его габариты или типоразмер, передаточное отношение и кинематическая схема.

Как правило, редуктор с гипоидной передачей служит 10-15 лет. Сейчас тяжело купить «плохой» механизм, который будет служить меньше. Это объясняется схожими технологиями производства.

Можно опираться на цену, ведь, как принято считать, чем дороже, тем лучше. Однако чаще вы переплачиваете за бренд, нежели за качество. Ведь практически все корпуса гипоидных редукторов изготовлены из прочного алюминия, а подвески вала выполняют из литья или из стали. Но, так как для изготовления гипоидных редукторов, используют сложные технологии, их стоимость довольно высокая.

www.ttaars.ru

Что такое гипоидная передача 🚩 гипоидная смазка 🚩 Наука 🚩 Другое

Гипоидная зубчатая (шестеренчатая) передача отличается от обычной, с прямыми или косыми зубьями, тем, что ее зубья криволинейны. Они изогнуты по особой геометрической кривой – гиперболоиде, что видно на рисунке. Отсюда и название: гипоида – сокращенное от гиперболоида.

Основных особенностей у гипоидной передачи две. Во-первых, она может быть применена только в узлах со скрещивающимися осями зубчаток. Пытаться построить гипоидную передачу с параллельными валами смысла нет: ее сразу же заклинит.

Во-вторых, оси валов должны быть дополнительно смещены друг относительно друга, иначе снова заклинивание. Величина смещения должна быть точно согласована с математическими параметрами гипоиды, это так называемое гипоидное смещение.

Преимущества гипоидной передачи

Впервые в автомобилестроении гипоидную главную передачу применили инженеры американской фирмы Packard в 1926 г. Что это дало?

Главная передача передает крутящий момент от карданного вала на дифференциал ведущих колес. Выполняется всегда понижающей, чтобы согласовать обороты двигателя с необходимыми для колес и увеличить при этом крутящий момент на них.

Первое, карданный вал опустился вниз на величину гипоидного смещения. Это позволило уменьшить высоту его туннеля в салоне и одновременно понизить центр тяжести машины, улучшив тем самым ее устойчивость.

Второе, крутящий момент гипоидная передача передает более плавно, чем косозубая, не говоря уже о прямозубой. И, наконец, гипоидная передача меньше шумит и может передавать больший крутящий момент, чем обычная. Как говорят инженеры, она имеет большую нагрузочную способность.

Все это, вместе взятое, увеличивает как комфорт автомобиля, так и его долговечность. Поэтому гипоидная главная передача – непременный атрибут автомобилей достаточно высокого класса, таких, например, как Лексус «Инфинити».

Ее недостатки

Однако у гипоидной передачи есть и существенные недостатки, помимо сложности изготовления и, соответственно, дороговизны. При вращении шестерен возникает, из-за того, что зубья изогнуты, усилие, действующее вдоль оси малой, ведущей шестерни. Вследствие этого гипоидная передача очень чувствительна к износу, качеству изготовления не только шестерен, но и всех ее деталей, особенно подшипников. При ее неточной регулировке она легко заклинивает, особенно при смене направления вращения, при включении заднего хода.

Нет худа без добра: склонность гипоидной передачи к заклиниванию используется в центральных (межосевых) самоблокирующихся дифференциалах типа Торсен. Они применяются в автомобилях с полным автоматическим приводом (4WD).

Зубья гипоидной передачи прилегают друг к другу плотнее, чем у обычной, поэтому она также очень боится загрязнений в масле. Масло в картер гипоидной передачи нужно заливать только специальное гипоидное, с противоизносными и противозадирными присадками. Причем заливать нужно строго определенное количество.

Применение гипоидной передачи в настоящее время

Однако все недостатки «гипоиды» с лихвой окупаются ее преимуществами, а технологически они вполне преодолимы. С развитием автомобильной промышленности и общей культуры производства «гипоида» перешла и в трансмиссию машин потребительских классов. Ныне ее уже можно видеть и в бюджетных китайских авто.

www.kakprosto.ru

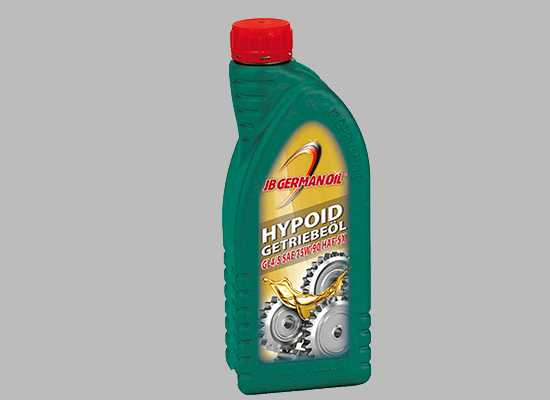

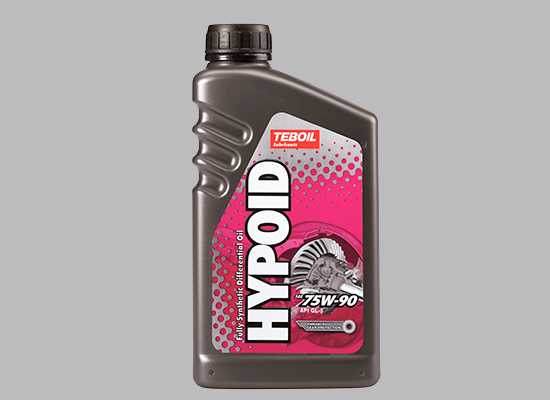

Характеристики трансмиссионного гипоидного масла, применение

Очень многих автолюбителей интересует вопрос: что такое гипоидное масло, в чем его отличие от обыкновенного трансмиссионного? Если рассмотреть гипоидный состав, можно обнаружить смесь отработанного и некондиционного масла, которое подходит редукторам рулевого управления, а также некоторым трансмиссионным узлам.

Для улучшения качества таких смазочных материалов проводят небольшую модификацию. В состав добавляются специальные присадки, благодаря которым гипоидная смазка получает отличные противозадирные характеристики.

Эти трансмиссионные жидкости относятся к категории GL-5. Их можно использовать в трансмиссии автомобилей, оборудованных ведущими мостами с гипоидными шестернями. Такие смазывающие смеси нашли широкое применение в редукторах вертолетов и карданах автомобилей.

Характеристики

Чтобы гипоидные механизмы работали нормально, они должны смазываться компонентом, в состав которого входит примерно 4% серы. Она защищает металлы от схватывания, однако при этом приводит к быстрому окислению. Для нейтрализации такого процесса добавляют уникальные присадки.

MOLYVAN L улучшает защитные свойства смазки, когда детали испытывают повышенные в контактные нагрузки. Такое свойство присадки дало возможность использовать ее в КПП, оснащенных гипоидными шестернями, как защиту от повышенного износа. В жидкостях для трансмиссии концентрация этой добавки иногда превышает 5%. Смазка не замерзает при температуре минус 30.

Время не стоит на месте. Сегодня появилось много новых модификаций масел для работы в высокоскоростных гипоидных механизмах. Присадка ВИР-1 содержит одновременно фосфор и серу. Это позволяет добавлять ее в самые разные виды трансмиссионных масел. Проведенные испытания показали, что она улучшает качество смазочных смесей, предназначенных для улучшения работы гиперболоидной зубчатой передачи.

Все автомобили, имеющие коробки с гипоидной передачей, обычно пользуются всесезонной смазкой, которая показывает отличные результаты в умеренном климате. Гипоидные автомасла способствуют уменьшению износа поверхности детали. В принципе, их свойства мало чем отличаются от характеристик обычных трансмиссионных, единственное отличие – вязкостной коэффициент.

Какие масла можно использовать в гипоидных передачах

В современных авто обязательно устанавливаются КП с гиперболоидными передачами. Практически все автовладельцы знакомы со смазкой ТАД-17. Она постоянно заливается в трансмиссии отечественных автомашин. После появления в России иностранных автомобилей список жидкостей для трансмиссий стал быстро увеличиваться.

Главной характеристикой таких автомасел стала их вязкость. Сегодня отечественные производители расходных материалов начали пользоваться классификацией SAE, применяемой в современном мире. В нее входит несколько групп вязкости:

  1. Летние – 3.
  2. Зимние – 4.

Чтобы отличить зимние масла от летних, в их название добавляется буква W, например:

В составах для летнего периода эта буква отсутствует: SAE90, SAE140, SAE250. Сезонные варианты рассчитаны на длительное использование, но по окончанию определенного периода их приходится менять, хотя ресурс полностью не исчерпан. Поэтому их применение считается нерентабельным. Сегодня более популярными стали всесезонные, обозначение которых имеет двойную маркировку – SAE80W-90.

Согласно стандарту API, трансмиссионные масла подразделяются на классы в зависимости от своих эксплуатационных качеств (GL 1-6). От величины цифры зависит количество содержащихся в них присадок, которые улучшают работу КП.

Для легковых автомобилей, оснащенных гиперболоидной винтовой передачей, применяются трансмиссионные масла GL-4/5/6.

prem-motors.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
