Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

Разное

Содержание

причины, что делать и как проверить

Всі записи Експлуатація Ремзона

Гидрокомпенсаторы теплового зазора клапанов выполняют за нас всю грязную работу по регулировке зазора между клапаном и распредвалом (толкателем, рокером). Тем не менее при небрежном отношении к двигателю стук гидрокомпенсаторов может здорово испортить настроение и подбросить проблем. Можно ли ездить на стучащих толкателях, как избавиться от стука и что делать для увеличения ресурса, ремонтировать или купить гидрокомпенсаторы, эти тонкости рассмотрим прямо сейчас.

Стучат гидрокомпенсаторы. Причины и последствия

Цокающие, лязгающие, постукивающие толкатели это только первый сигнал о том, что с двигателем не все в порядке. Стук гидрокомпенсатора, как лакмусовая бумажка состояния системы смазки, да и всего двигателя. Визуально мы не можем судить о степени износа масла или чистоты масляных каналов. Приборы на панели тоже ничего не скажут — давление и уровень в порядке, значит все нормально.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Гидрокомпенсатор любой конструкции — это тонко настроенное плунжерное устройство, которое отреагирует на любые негативные изменения в системе смазки.


Стук гидрокомпенсатора может говорить о других проблемах в двигателе

Можно ли ездить с неисправными гидрокомпенсаторами

[stextbox id=’info’]Крайне нежелательно. Мы же понимаем, что стук гидриков говорит о некорректной работе газораспределительного механизма. А это значит, что фазы газораспределения не настроены как положено.[/stextbox] Езда со стуком гидрокомпенсаторов без всяких сомнений подарит:

  • высокий расход топлива;
  • сильную потерю мощности;
  • возможен перегрев двигателя;
  • если затянуть с ремонтом, запросто прогорят клапана или днище поршня.

Словом, при появившемся стуке желательно как можно скорее провести диагностику и ремонт.


Пргоревший клапан – последствие стука гидрокомпенсаторов

Стучат гидрокомпенсаторы на холодном моторе




Стук гидриков на прогретом и холодном двигателе может говорить о разных неисправностях и проблемах.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Впрочем, нет таких неприятностей, которые нельзя было бы исправить. Холодные гидротолкатели могут цокать по ряду простых причин:

  1. Проблема с самим гидрокомпенсатором. Гидрики — это тонкое устройство, которое имеет свой ресурс и если они прошли более 50-70 тысяч, скорее всего, будет необходима замена гидрокомпенсаторов. Тем не менее есть вероятность, что гидрокомпенсатор просто закоксовался. В этом случае его можно отмыть, осмотреть и сделать вывод о состоянии. Лечение без разборки головки в этом случае невозможно.
  2. Проблема с маслом. Если мы знаем, что ресурс масла уже на исходе, после замены автомобиль прошёл больше 5-7 тысяч, стук гидрокомпенсаторов будет вызван износом масла. Оно теряет свои характеристики и начинает только вредить двигателю — теряет вязкость, забивает масляные каналы и закупоривает масляный фильтр. Гидрики тоже страдают от грязного старого масла, поэтому его нужно срочно менять, пока мы не угробили двигатель.
  3. Перепускной клапан гидрокомпенсатора.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться После остановки двигателя в корпусе гидрокомпенсатора должно оставаться закачанное масло. Оно удерживается шариковым клапаном для того, чтобы при следующем запуске плунжер не ждал новой порции масла, а сразу принимался за работу. Поэтому стук гидрокомпенсатора на холодную, при том, что на горячую он не стучит, может говорить о забитом или изношенном клапане гидротолкателя. Решение вопроса — прокачка гидрокомпенсатора или замена при неудаче.
  4. Забитые, закоксованные масляные каналы. Как в головке блока, так и в самом гидрике. Оптимальное решение — механическая очистка каналов с разборкой головки блока. Некоторые водители применяют всякую химию, есть присадки для масла, которые должны восстанавливать работоспособность гидриков. Но чудес не бывает и присадкой мы в лучшем случае отсрочим неминуемую очистку каналов компенсатора или самой головки.
  5. Марка и вязкость масла не соответствует условиям эксплуатации двигателя. Оно может быть слишком вязким или слишком жидким.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться И в том, и в другом случае первым делом отреагируют гидрокомпенсаторы.
  6. Забитый масляный фильтр. Он меняется вместе с маслом, поэтому после замены того и другого стук на холодную может прекратиться.


    С таким состоянием двигателя стук гидрокомпенсаторов – это подарок судьбы

Стук гидрокомпенсаторов на горячем двигателе

  1. Масло исчерпало свой ресурс. Как и в случае со стуком на холодную, меняем масло вместе с фильтром, если после замены пробег составил 5-7 тысяч.
  2. Забиты клапана гидриков. На холодную в этом случае стука может не быть, но при нагревании и расширении корпуса, плунжера и клапана толкателя, масло может не поступать в корпус при определённой температуре прогрева. Выход — чистка гидрокомпенсаторов.
  3. Уровень масла. Если уровень масла ниже нормы, масляный насос физически не сможет подать его в самые дальние точки системы смазки. Правда, об этом должна просигнализировать контрольная лампа давления или уровня.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться В любом случае, проверяем уровень масла и доводим его до нормы.
  4. Давление. Масляный насос не в состоянии развить необходимое давление масла. Как и в предыдущем случае, это грозит завоздушиванием компенсаторов. Проверяем уровень масла и его давление. Возможно, что масляный насос изношен, либо вышел из строя редукционный клапан маслонасоса, забилась приёмная сетка.
  5. Механические повреждения гидрокомпенсатора или места его установки. Выяснить это можно только после снятия клапанной крышки и внимательного осмотра газораспределительного механизма. Падение давления масла прошляпить нельзя!

Новый гидрокомпенсатор стучит

Бывает, что после полной замены гидриков при первых запусках двигателя будет слышен стук. Это вполне нормальное явление, поскольку толкателям нужно притереться. Тем не менее стук должен исчезнуть через 100-200 км пробега. Если новые гидрики продолжают греметь, это не их вина. Вот именно поэтому очень важно иметь возможность купить гидрокомпенсаторы с гарантией, хорошего производителя и у надёжного продавца.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

При неправильной установке может стучать и новый гидрокомпенсатор


Кроме этого, стук гидрокомпенсаторов новых, только что купленных, может быть вызван их неправильной установкой. К примеру, мы ошиблись и не просадили гидрик до конца в колодец, масляный канал головки блока не совпал с входным отверстием компенсатора, в результате масло не попало в корпус, компенсатор не может работать физически. Как вариант при стуке новых компенсаторов — забитые масляные каналы, масло не получает доступ к гидрикам.

Диагностика. Как обнаружить неисправный гидрокомпенсатор, как проверить

Проверка зазора гидрика щупом

Для диагностики гидрокомпенсатора не нужно ехать на СТО и платить лишние деньги. Признаки его неисправности настолько явные, что мы определим их сами. Перед тем как проверить гидрокомпенсатор, найдём щуп или набор щупов толщиной 0,01-0,5 мм. Снимаем клапанную крышку и находим любой открытый клапан ГРМ — кулачок распредвала должен смотреть вверх.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Вставляем щуп между нижней частью кулачка и гидриком, если зазор больше 0,1 мм, компенсатор не работает, его нужно прокачивать, ремонтировать или менять.


Проверка гидрокомпенсатора продавливанием

Более точно можно проверить гидрокомпенсатор, снятый с головки. Если нам удастся руками продавить гидрик, он провалится и выдавится, неисправность налицо. В этом случае компенсатор будем менять или попробуем восстановить, все зависит от конструкции конкретного гидрика.

Восстановление, ремонт гидрокомпенсатора

Как восстановить гидрокомпенсатор?

Не каждый компенсатор подлежит ремонту, но иногда замену можно оттянуть. Это особенно актуально в тех случаях, когда купить гидрокомпенсатор подходящего типа по каталогу возможности нет. Существует как минимум три способа восстановления толкателя:

  1. Промывка специальным составом. Лучшим составом для промывки гидрокомпенсаторов считается Liqui Moly Hydro-Stossel-Additiv.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Его цена порядка $12, он поможет промыть каналы компенсатора, масляные каналы головки блока. Применяется, как промывка системы смазки как с новым маслом, так и со старым (желательно): заливаем 300 мл (на 6 литров масла) Liqui Moly Hydro-Stossel-Additiv в двигатель, после пробега 700-1000 км сливаем и меняем масло и фильтр. Если дело в закоксовке каналов, помогает в 90% случаев. Liqui Moly Hydro-Stossel-Additiv, используем на свой страх и риск
  2. Промывка системы смазки штатным методом при замене масла и фильтра. Не все любят промывочные составы, поэтому применять этот метод, или не применять, дело убеждений. Оптимальный вариант – механическая ручная очистка и промывка
  3. Эффективнее всего работает механическая очистка. Да, придётся снимать и разбирать, чистить и промывать гидрики, зато мы на 100% будем уверены в результате и не будем травить мотор химией, мы же любим свою машину?

Следите за состоянием гидрокомпенсаторов и ваш двигатель отработает не одну сотню тысяч пробега без проблем.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться


 #гидрокомпенсаторы #ГРМ Search for:

Недавні записи

  • Помилка Р0299 на Ford Focus 2017 Ecoboost 1.0 та 1.5 л
  • Швидко сідає акумулятор. Сульфатація?
  • Рено, Дачія Логан, двигуни K7J, K7M. Ривки при розгоні
  • Ремонт рульової рейки KIA Ceed (Hyundai/KIA)
  • Реставрація, ремонт лівої опори двигуна Volkswagen, Skoda, Audi, Seat

Позначки

2019 ATF BMW Chevrolet code dacia Focus Ford Hyundai Kia renault Skoda Subaru SUV toyota Volkswagen Ауди Дэу Ланос Ниссан Форд Шкода внедорожники выбор дастер замена заміна история кроссовер логан масло новости обзор опель ошибка премьера рейтинг ремонт рено сузуки тюнинг фильтр фольксваген цены шевроле

Останні коментарі

Популярне за тиждень

Почему стучат гидрокомпенсаторы: от чего появляется на горячую и холодную и чем это опасно

Многие водители, заводя холодный двигатель, слышат в нём характерный «цокот».Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Чтобы определить, почему стучат гидрокомпенсаторы, нужно ознакомиться с их конструкцией и принципом действия.

Содержание

  • 1 Гидрокомпенсатор: что это такое

    • 1.1 Устройство

    • 1.2 Принцип работы

      • 1.2.1 Фаза 1

      • 1.2.2 Фаза 2

      • 1.2.3 Фаза 3

      • 1.2.4 Фаза 4

  • 2 Как стучат гидрокомпенсаторы

  • 3 Почему стучат гидрокомпенсаторы

    • 3.1 На холодную

    • 3.2 На горячую

      • 3.2.1 Видео: устройство, принцип действия, причины стука

    • 3.3 Стук новых узлов

  • 4 Как определить неисправный гидрокомпенсатор

    • 4.1 Видео: как узнать, какой гидрик стучит

  • 5 Чем опасен стук

  • 6 Как убрать стук

    • 6.1 Видео: разборка, ремонт, проверка

Гидрокомпенсатор: что это такое

Детали и узлы работающего двигателя, нагреваясь, увеличиваются в размерах.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Это касается и газораспределительного механизма (ГРМ).

Во избежание поломок и снижения эффективности работы механизма привода клапанов, между его отдельными деталями конструктивно предусмотрены тепловые зазоры. В процессе прогрева мотора детали увеличиваются в размерах. Зазоры исчезают, двигатель работает в оптимальном режиме. Однако со временем детали изнашиваются, меняется и тепловой зазор.

Гидрокомпенсатор (гидравлический толкатель, «гидрик») представляет собой устройство, которое поглощает зазор, образующийся между кулачками распредвала и коромыслами клапанов, штангами, клапанами несмотря на температуру в двигателе и уровень их изношенности.

Устанавливаются на все виды ГРМ в двигателях с верхним и нижним размещением распредвала.

Места расположения гидрокомпенсаторов

Для разных видов ГРМ разработаны 4 основных типа компенсаторов:

  • Гидротолкатель;
  • Гидротолкатель роликовый;
  • Гидроопора;
  • Гидроопора для коромысел и рычагов.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

Виды гидрокомпенсаторов

Устройство

Хоть все типы гидрокомпенсаторов разнятся конструкционно, основное действие и принцип устройства у них идентичные.

Главный узел гидротолкателя представляет собой подвижную плунжерную пару с размещённым внутри шариковым клапаном. Всё это помещено в корпус. Зазор 5–7 мкм, предусмотренный между поверхностями плунжера и подвижного поршня, обеспечивает их герметичность.

Корпус компенсатора свободно передвигается по направляющему седлу, расположенному в головке блока цилиндров (БЦ).

Конструкция лабиринтного гидротолкателя

Это важно! У компенсаторов, жёстко фиксируемых в коромыслах, манёвренным элементом служит плунжер с выступающей за корпус рабочей частью.

Внизу плунжера находится проём для рабочей жидкости, перекрываемый обратным клапаном с шариком. Жёсткая возвратная пружина размещена в теле поршня и старается его оттолкнуть от плунжера.

Жидким действующим веществом служит моторное масло, поступающее в гидротолкатель через отверстие в корпусе из масляного канала БЦ.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

Принцип работы

На примере гидротолкателя показаны основы работы всех гидрокомпенсаторов.

1. Корпус. 2. Поршень. 3. Пружина возвратная. 4. Плунжер. 5. Обратный клапан шариковый. 6. Фиксатор клапана. 7. Кулачок распределительного вала. 8. Пружина клапана.

Усилия (красные стрелки I и II), поступающие от кулачка распредвала 7 и пружины клапана 8, заставляют гидравлический толкатель постоянно перемещаться в возвратно-поступательном направлении.

Фаза 1

При расположении гидротолкателя на высшей отметке отверстие в корпусе 1 находится на одном уровне с масляным каналом БЦ. Масло (жёлтый цвет) свободно проникает внутрь корпуса (дополнительная камера низкого давления). Далее через расположенный в основании корпуса перепускной канал масло следует в полость плунжера 4 (основная камера низкого давления). Затем сквозь открытый клапан 5 масло проникает в поршневую полость 2 (камера высокого давления).

Поршень свободно движется по направляющим, образуемым плунжером 4 и перегородкой корпуса 1.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Давление пружины 3 исключает возникновение зазора между поршнем 2 гидротолкателя и клапаном 8 ГРМ.

Фаза 2

Как только кулачок 7 распредвала начинает давить на корпус 1, он смещается. Рабочая жидкость перестаёт подаваться в дополнительную камеру низкого давления. Пружина клапана 8 мощнее возвратной пружины 3 гидротолкателя, поэтому держит клапан на месте. Поршень 2, несмотря на сопротивление возвратной пружины, начинает движение внутрь корпуса 1, выталкивая масло в плунжерную полость.

Давление масла в поршне 2 за счёт малого объёма камеры высокого давления повышается, в итоге перекрывая обратный клапан 5. Гидрокомпенсатор, как единое твёрдое тело, начинает передавать усилие от кулачка 7 распредвала клапану 8 ГРМ. Клапан перемещается, его пружина сжимается.

Фаза 3

Кулачок 7 распредвала, пройдя высшую точку, постепенно снижает усилие на корпус гидротолкателя. Пружина клапана 8, распрямляясь, возвращает его в высшую точку. Клапан через поршень толкает гидрокомпенсатор по направлению к кулачку.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Начинает распрямляться возвратная пружина 3. Давление в поршне 2 падает. Масло, успевшее в начале второй фазы протечь в полость плунжера 4, теперь давит на шарик клапана 5, в итоге открывая его.

Фаза 4

Кулачок 7 распредвала перестаёт давить на гидрокомпенсатор. Пружина клапана 8 полностью выпрямлена. Возвратная пружина 3 гидротолкателя разжата. Обратный клапан 5 открыт. Давление масла во всех камерах одинаковое. Отверстия в корпусе 1 гидротолкателя, вернувшегося в первоначальное положение в наиболее высокую позицию, вновь совпадают с масляными каналами БЦ. Выполняется частичная замена масла.

Возвратная пружина внутри «гидрика» старается распрямиться, убирая зазор между кулачком и гидротолкателем даже при неизбежном износе деталей ГРМ.

Это важно! Размеры элементов гидротолкателя при нагревании меняются, но компенсируются самим устройством.

Как стучат гидрокомпенсаторы

Запустив мотор, иногда сразу можно услышать отчётливый звонкий металлический стук, цокот.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Напоминает звуки удара мелких железных деталей, с силой брошенных на металлическую поверхность. Открыв капот, можно обнаружить, что звуки идут из-под клапанной крышки. Частота стуков меняется в зависимости от оборотов двигателя.

Уровень шума от компенсаторов не зависит от нагрузки на двигатель. Это можно проверить, включив все энергопотребители (вентилятор обогревателя, кондиционер, дальний свет).

Это важно! Часто стук неисправного гидрокомпенсатора путают с шумом клапанов. Последние стучат звонко. Стук компенсатора в большей степени чёткий и громкий.

Если звук появился не мгновенно после запуска двигателя, постоянный при изменении его оборотов и меняется в зависимости от нагрузки на агрегат, источник происхождения стука другой.

Почему стучат гидрокомпенсаторы

Появившийся характерный металлический стук, прежде всего, сообщает о возникновении зазора в ГРМ, который гидроопора не в состоянии компенсировать.

В зависимости от температуры мотора классифицируют возможные неисправности и проблемы, явившиеся поводом для возникновения стука гидрокомпенсаторов.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

На холодную

Частыми причинами цокота гидроопор в только что заведённом двигателе могут быть:

  1. Попадание грязи внутрь компенсатора. По этой причине могут заклинить как плунжерная пара, так и шарик возвратного клапана. В обоих случаях гидротолкатель не будет выполнять своей функции.
  2. Грязное масло. Со временем в масле скапливаются продукты трения деталей и сажа. Всё это может забить масляные каналы, снабжающие рабочей жидкостью «гидрики». После прогрева двигателя текучесть масла повышается, и каналы постепенно промываются.
  3. Износ узлов гидротолкателя. Рабочий ресурс компенсатора – 50–70 тыс. км. В этот период на рабочих поверхностях могут наблюдаться повреждения, нарушающие их герметичность. В итоге в поршневой полости компенсатора отсутствует необходимое давление масла.
  4. Слишком вязкое масло. В этой ситуации до полного прогрева мотора масло в полном объёме не проникает в гидротолкатели, которые не могут выполнять свою функцию.
  5. Засорённый масляный фильтр.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться В этой ситуации холодное вязкое масло в необходимом объёме не в состоянии проходить через фильтр и поступать в головку двигателя. Иногда проблема исчезает после прогрева мотора.
  6. Закоксованность масляных каналов. Может возникнуть как в блоке цилиндров, так и в компенсаторе. В этой ситуации рекомендуется не пользоваться чистящими присадками. Поможет только механическая чистка после разборки.

На горячую

Причины стука гидрокомпенсаторов на холодном двигателе актуальны и для прогретого до рабочей температуры агрегата. Но есть проблемы, проявляющиеся только на горячую:

  1. Масло потеряло свои качества. После 5–7 тыс. км масло вырабатывает рабочий ресурс. Вязкость у него снижается. На холодную гидротолкатели не стучат. При разогреве мотора становится слышен стук, вызванный отсутствием масла в «гидриках» из-за низкого давления в системе смазки.
  2. Неисправный масляный насос. Не выдаёт рабочего давления. Масло до гидрокомпенсаторов не доходит.
  3. Критически низкий или чрезмерно высокий уровень масла.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Обе ситуации чреваты вспениванием разогретого продукта и завоздушивания гидротолкателей. Попавший в компенсатор воздух при сжатии не образует нужного давления, появляется стук.
Видео: устройство, принцип действия, причины стука

Стук новых узлов

После установки новый гидротолкатель в течение 100–150 км пробега начинает стучать. Это связано с притиркой деталей, после которой стук пропадает.

Если при установке компенсатор не до конца посадить в колодец, масляный канал головки блока не совпадёт с отверстием в корпусе «гидрика». Масло не будет поступать в компенсатор, который сразу же застучит.

Иногда при установке толкателя внутрь колодца попадает грязь, забивающая масляный канал. В этом случае достают компенсатор, канал механически чистят.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

Как определить неисправный гидрокомпенсатор

Для самостоятельного обнаружения дефектного гидрокомпенсатора фонендоскоп с металлическим наконечником поочерёдно прикладывают к клапанной крышке в местах расположения «гидриков». В области неисправных толкателей слышится сильный стук.

При отсутствии фонендоскопа тестер можно изготовить из подручных средств. С одного края металлического прута крепят резонатор (пивная или глубокая консервная банка). Прижав ухо к резонатору, прут свободным концом прикладывают к клапанной крышке. Последовательность поиска схожа с работой фонендоскопа.

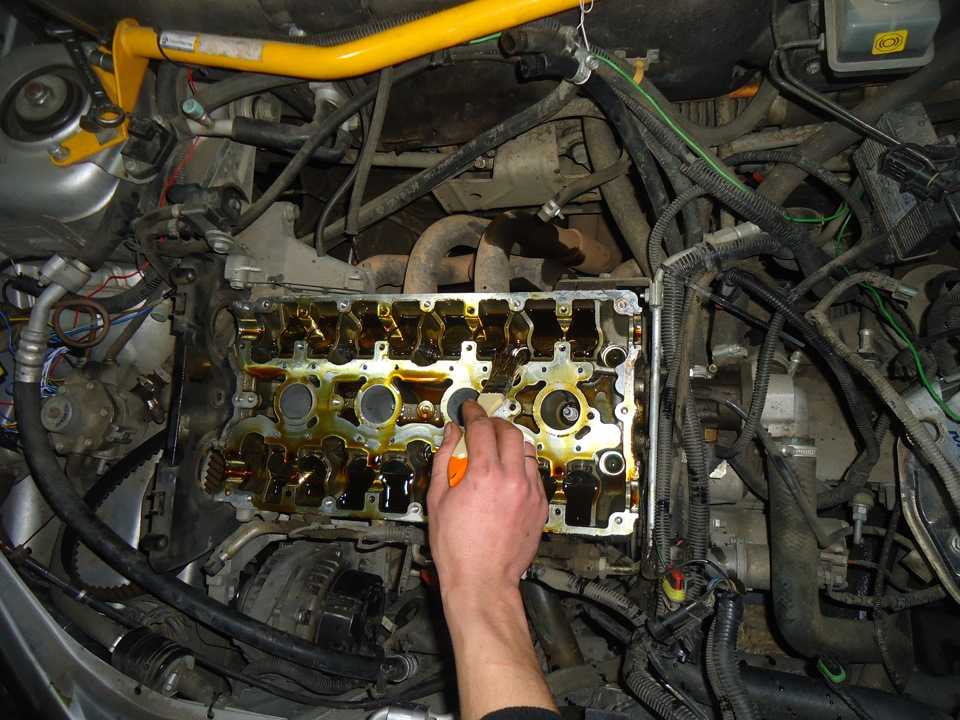

Найти неисправный гидрокомпенсатор опытный водитель может самостоятельно

В крайнем случае можно воспользоваться обычной деревянной палкой.

При снятой клапанной крышке каждый гидрокомпенсатор пытаются продавить отвёрткой. Легко утапливаемый толкатель неисправен.

Видео: как узнать, какой гидрик стучит

Это важно! На автосервисе нерабочие гидрокомпенсаторы определяют при помощи акустической диагностики.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться

Чем опасен стук

Стук гидротолкателей сигнализирует о появившейся проблеме, влияющей на качество работы ГРМ. Часто проблема находится в системе смазки, что чревато усиленным износом всех узлов и механизмов двигателя.

Эксплуатация автомобиля со стучащими гидротолкателями обеспечивает:

  • Увеличенный расход топлива;
  • Снижение разгонной динамики;
  • Потерю до 30% мощности;
  • Возможный перегрев мотора.

Как убрать стук

Не всегда стучащий гидрокомпенсатор нуждается в замене на новый. При появлении характерного стука, прежде всего, нужно сменить масло с масляным фильтром. Иногда этой процедуры достаточно, шумы пропадают.

Можно воспользоваться специальными промывками системы смазки. При помощи современных разработок ведущих брендов удаётся отмыть не только загрязнённые, но и закоксованные масляные каналы.

Масляные каналы нужно периодически промывать специальными жидкостями

Самой эффективной является механическая чистка гидрокомпенсаторов.Гидрокомпенсаторы стучат: почему возникает и как от него избавиться Гидрик снимают, разбирают, чистят и промывают.

Видео: разборка, ремонт, проверка

Это важно! В случае обнаружения механических повреждений компенсатор необходимо заменить.

Появившийся стук гидрокомпенсаторов сигнализирует владельцу автомобиля о появившихся проблемах в системе смазки или ГРМ. Своевременную диагностику и устранение причин появления стука можно провести самостоятельно без обращения к специалистам.

  • Автор: OKM
