Где установлен топливный фильтр: Как заменять топливный фильтр в двигателях малого объема?

Принцип работы, устройство, расположение и замена топливного фильтра

Любая автомобильная силовая установка: и дизельная, и бензиновая — функционирует за счет преобразования энергии, выделяемой при сгорании горючей смеси во вращательное движение коленчатого вала. Топливо, как часть горючей смеси, подается в цилиндры силовой установки с помощью сложной системы подачи горючего – системы питания.

Устройство топливного фильтра автомобиля в распиле

Чтобы обеспечить правильную работу системы питания, а также минимизировать возможность выхода данной системы из строя, топливо должно быть очищенным от всевозможных механических примесей.

Для чего нужно менять топливный фильтр

В бензиновом карбюраторном силовом агрегате данные примеси могут забить топливные каналы в карбюраторе, из-за чего возможны перебои в работе силовой установки. Помимо того механические примеси обладают абразивным свойством, поэтому они могут со временем повредить некоторые элементы карбюратора.

Наличие примесей в бензине более не желательно, если у автомобиля система питания – инжекторная. Бензин в такой системе в цилиндры поступает под давлением и дозировано. Дозировка бензина в такой системе производится форсункой. А в конструкции форсунки имеются взаимодействующие между собой детали с высокой точностью обработки – прецизионные пары. Так вот, примеси в бензине со своим абразивным свойством могут привести либо к повреждению поверхности данных пар, либо же к заклиниванию данных деталей между собой, что приводит к выходу форсунки из строя.

Так примерно выглядит топливный фильтр при пробеге в 30.000 км.

Самым требовательным к чистоте топлива является дизельная система питания. У данной системы питания прецизионные пары имеются не только в форсунках, но и в топливном насосе высокого давления, поэтому наличие примесей может вывести из строя и форсунки, и насос. Поэтому в конструкцию любой системы питания включены топливные фильтры.

Какие бывают топливные фильтры, их виды и устройство

Топливный фильтр – элемент системы питания, производящий дополнительную чистку топлива от имеющихся в нем примесей. Обычно в каждой системе питания имеется несколько топливных фильтров с разным уровнем степени очистки горючего (фильтры грубой и тонкой очистки).

Топливный фильтр для грубой очистки позволяет чистить топливо от примесей с размером до 0,1 мм. Обычно такие фильтры представляют собой сетку, выполненную из латуни. Часто на автомобили такую сетку устанавливают в нескольких местах. Так, зачастую первым фильтром является сетка, установленная в горловине бака. Обычно сетка в горловине имеет сравнительно крупные ячейки и предназначена для удержания особо крупных загрязняющих частиц.

В карбюраторных системах питания устанавливается еще одна сетка на топливозаборнике. Эта сетка уже имеет значительно меньшие ячейки и позволяет отделить от топлива средние примеси.

В некоторых карбюраторах (Солекс) часто встречается еще одна сетка с уже малыми ячейками. Устанавливается она во впускном штуцере.

В инжекторных двигателях топливный фильтр грубой очистки тоже представлен в виде сетки, но она включена в конструкцию бензонасоса, установленного непосредственно в баке.

Некоторые топливные системы, в большинстве дизельные, помимо сеток, выполняющих роль фильтра грубой очистки, оснащаются еще и фильтром-отстойником. Данный фильтр тоже предназначен для удаления крупных загрязняющих частиц.

Фильтры тонкой очистки позволяют очищать горючее от примесей размером до 0,001 мм. В разных топливных системах он располагается по-разному. Так, в карбюраторной системе он устанавливается в топливную магистраль между топливозаборником и бензонасосом. В инжекторных двигателях «тонкий» фильтр находится между топливным насосом и рампой. У дизеля этот фильтр обычно располагается между фильтром-отстойником и насосом высокого давления.

Фильтры грубой очистки топлива, поскольку они предназначены для улавливания крупных примесей, обычно имеют разборную конструкцию, что позволяет произвести их промывку. Каждую из латунных сеток, установленных в систему питания можно извлечь, промыть и установить обратно. Фильтр-отстойник, с любым видом конструктивного исполнения, можно разобрать, промыть и он будет работать дальше. Правда, в некоторых фильтрах-отстойниках устанавливается фильтрующий элемент, который в зависимости от материала исполнения либо заменяется, либо промывается и устанавливается обратно.

Виды топливных фильтров тонкой очистки

Фильтры, предназначенные для тонкой очистки топлива, бывают двух видов: разборные и неразборные. Разборные фильтры обычно устанавливаются в дизельных системах питания, хотя встречаются у двигателей с такой системой питания и неразборные фильтры.

Поскольку дизельные системы питания очень требовательны к качеству горючего, то и «тонкие» фильтры там заменяются значительно чаще, чем в бензиновых. Обычно топливный фильтр состоит из корпуса, в который помещен фильтрующий элемент. Замена топливного фильтра разборной конструкции производится путем разборки фильтра с последующей заменой фильтрующего элемента.

Неразборные конструкции фильтра применяются чаще на бензиновых топливных системах. В бензиновых двигателях замена топливного фильтра производится реже, чем у дизеля. Обычно такой фильтр просто отсоединяется от системы питания и на его место устанавливается новый.

В любом случае, чтобы силовая установка работала без сбоев, требуется своевременная замена топливного фильтра.

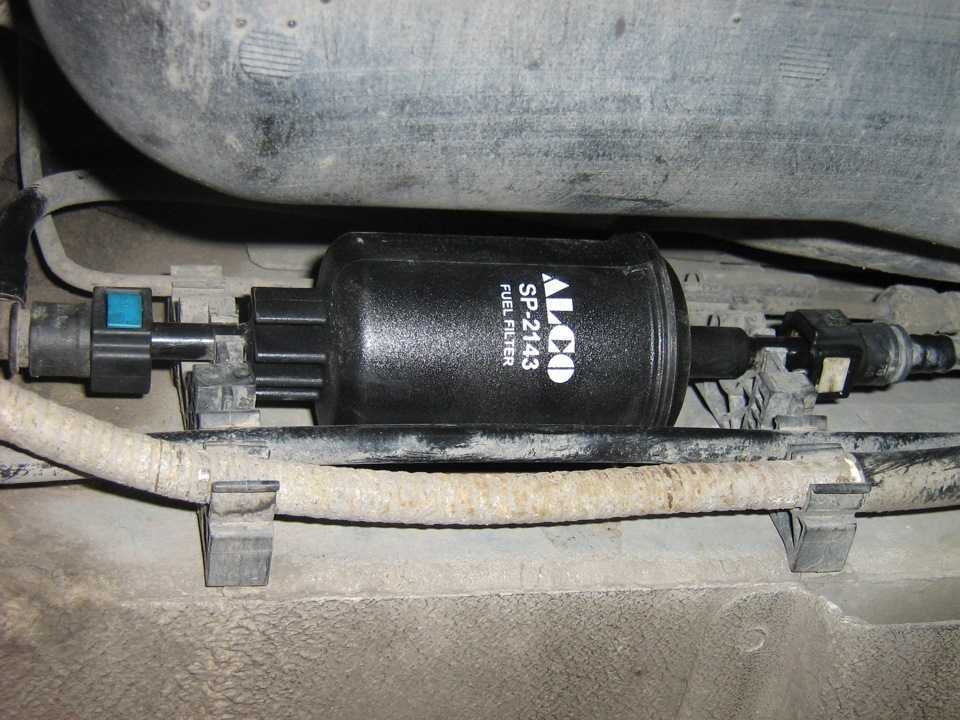

Где находится топливный фильтр

Перед тем как произвести обслуживание топливной системы, нужно узнать, где находится фильтр. Сеточные фильтры, как уже сказано, имеют определенные точки установки, поэтому найти их не сложно.

Топливный фильтр на Ладе Приоре. Стрелка показывает в каком направление ставится фильтр

Фильтры-отстойники в любом авто находятся недалеко от  бака. Узнать, где находится топливный фильтр отстойник, можно, проследив за топливными патрубками, ведущими от бака, они в любом случае приведут к этому фильтру.

Найти «тонкий» фильтр в авто с карбюраторной системой тоже не составит труда. Этот фильтр обычно размещается в подкапотном пространстве. Он устанавливается в подводящий топливный трубопровод, ведущий к бензонасосу.

Фильтр тонкой очистки у авто с инжекторной системой часто устанавливается в самом баке или же возле него. То есть, чтобы понять, где находится топливный фильтр у авто с данной системой питания, достаточно загнать авто на смотровую яму. Если возле бака его не видно и топливопроводы ведут из бака напрямую в подкапотное пространство, значит, фильтр установлен в баке.

У дизельных силовых установок «тонкие» фильтры зачастую монтируются в подкапотном пространстве, недалеко от насоса высокого давления. Обнаружить его можно, проследив за топливопроводами, ведущими от него. Входящий в насос патрубок всегда идет от топливного фильтра.

Где находится топливный фильтр

Топливная система автомобиля требует постоянного внимания со стороны автовладельца, будучи одной из самых важных систем в транспортном средстве. От её работоспособности зависит исправное функционирование автомобиля, и даже безопасность водителя и пассажиров. Для контроля системы и своевременной замены расходников, автовладелец должен знать, где находится фильтр тонкой очистки топлива. Ведь если не следить за одной деталью, это может привести к выходу из строя всей системы, дорогому ремонту или же поломкой автомобиля в самый неподходящий момент.

Зачем нужен фильтр

Главное предназначение фильтра — очистка топлива от пыли, грязи и инородных вкраплений, которые всегда есть в некачественном топливе. Эти нежелательные компоненты медленно «убивают» двигатель, воздействуя как абразив на внутренние детали и ухудшая химический состав бензина.

Принцип очистки прост — проходя сквозь фильтр, топливо просачивается сквозь несколько слоев фильтрующего материала. В случае дизельного топлива дополнительно применяется ещё и сепаратор для отделения воды.

Какие фильтры топлива бывают

Подходя к вопросу, где находится фильтр тонкой очистки топлива, нужно понимать, что существуют следующие фильтрующие модули:

1. Предварительной (грубой) очистки топлива
2. Тонкой очистки топлива
3. Сепаратор для дизтоплива.

Первый фильтр, как отдельный дополнительный автокомпонент, чаще всего используется в дизельных двигателях. В легковых автомобилях на бензиновом двигателе наиболее распространён фильтр тонкой очистки топлива. Главное различие этих фильтров кроется в их названиях: грубой очистки отфильтровывает инородные частицы размером более 80–100 мкм, а тонкой — 3–6 микрон.

Фильтры выпускают разных форм-факторов: с резьбовым креплением и без, с армирующей усиливающей сеткой или из материалов, выдерживающих высокую температуру.

Основой фильтрующего элемента служит сложенная «гармошкой» бумага. Этот метод называется гофрирование и позволяет уместить в фильтре диаметром 10 см, например, почти один метр фильтрующей бумаги. Этот элемент зачастую можно заменить, его стоимость составляет до 70% от стоимости фильтра в сборе, а купить его можно в любом интернет магазине автозапчастей.

При замене фильтрующего элемента не забудьте приобрести специальный ремонтный комплект с уплотнителями и шайбами, так как повторное их использование не рекомендуется.

Где располагается фильтр

Производители автомобилей устанавливают топливные фильтры по-разному. Единственное общее, что его место в топливной системе — где-то между топливным баком и двигателем.

В разных автомобилях фильтр находится в совершенно произвольных местах. Например, в большинстве японских машин топливный фильтр является комбинированным компонентом в сочетании с бензонасосом и находится в бензобаке. Замена такого агрегата невероятно сложная задача и зачастую возможно лишь в официальных сервисных центрах.

С точки зрения самостоятельного ремонта и обслуживания авто, расположение топливного фильтра на советской «классике» — почти идеальный вариант. Чтобы получить доступ к фильтру, нужно лишь открыть капот. В более поздних моделях отечественных автомобилей фильтр устанавливается под задним бампером на балке.

В иномарках место установки ТФ сильно варьируется и может быть:

• в нише в днище;
• за задним бампером;
• в топливном баке;
• под капотом.

Фильтры-сепараторы для дизельного топлива на грузовиках чаще всего крепятся к раме автомобиля.

В любом случае разобраться в вопросе, где установлен топливный фильтр, вам поможет руководство пользователя вашего автомобиля.

Как понять, что фильтр забился

Качество топлива непосредственно влияет на функционирование двигателя, поэтому его сбои могут случаться из-за потери топливным фильтром своих фильтрующих качеств. Рекомендуется проверить состояние фильтра, если наблюдаются следующие отклонения в работе ДВС:

1. Нет или пропадает тяга. При нажатии на акселератор двигатель почти не реагирует или «захлебывается».
2. Нестабильная работа на холостых оборотах. При высоких оборотах слышны необычные шумы, двигатель вибрирует или «троит».
3. ДВС плохо заводится. Двигателю как будто не хватает топлива для старта.

Контролируя появление этих тревожных симптомов, можно с легкостью следить за состоянием топливных фильтров. Если появились сомнения, воспользуйтесь индикатором загрязненности, встроенным прямо в корпус фильтра.

Методы замены

Замена топлива производится при заглушенном двигателе. Необходимо подождать 15-20 минут, пока мотор не остыл, прежде чем начать работы.

Примите все противопожарные предосторожности по работе с легковоспламеняющимися жидкостями: рядом не должно быть открытого огня и курящих людей.

Позаботьтесь о том, чтобы не допустить вреда окружающей среде: утечки топлива в открытый грунт или водоёмы.

Если для замены и установки фильтра требуется специальный инструмент или приспособления, то обязательно ими воспользуйтесь. Этим самым вы избежите повреждения крепления или посадочных гнёзд. Уплотнительные кольца смочите топливом перед установкой, так они сядут лучше. Убедитесь также, что резьба плотно затянута, но не переусердствуйте — не сверните её.

Устройство некоторых топливных фильтров предполагает наличие отстойника. Необходимо регулярно производить очистку скопившегося в нем мусора. Это приведёт к продлению срока службы всей топливной системы.

Видео, где найти фильтр тонкой очистки топлива:



Расположение топливного фильтра Ford Fusion 2016 г.

Ford Fusion 2016 г. не имеет внешнего топливного фильтра. Вместо этого топливный фильтр является частью модуля топливного насоса, расположенного внутри топливного бака.

Ford Fusion — надежный седан среднего размера с высокой топливной экономичностью, плавностью хода, стильным внешним видом и надежной мощностью, что делает его отличным универсалом по разумной цене. Но, как и в случае с любым транспортным средством, перед его покупкой вам необходимо знать все о затратах и ​​возможных сложностях, связанных с поддержанием его бесперебойной работы.

Здесь, чтобы помочь,

Джерри

, надежное приложение сравнения

автострахования

, которое может помочь вам сэкономить на

страховых расходах Ford Fusion

. В этом руководстве мы сосредоточимся на том, где найти топливный фильтр на Ford Fusion 2016 года.

Где находится топливный фильтр на Ford Fusion 2016 года выпуска?

Топливный фильтр всегда расположен между топливным баком и двигателем и играет важную роль в фильтрации любых загрязняющих веществ или мусора до того, как бензин попадет в двигатель. В некоторых автомобилях он расположен снаружи топливного насоса и доступен снизу автомобиля. Но во многих других, включая Ford Fusion 2016 года, топливный фильтр находится внутри самого насоса.

Насос, который перекачивает топливо из точки А в точку Б, включает в себя датчик уровня топлива, регулятор давления топлива и фильтр для удаления загрязняющих примесей из топлива вашего автомобиля при его перемещении из бензобака к топливным форсункам.

Это может быть не первое, о чем вы думаете в автомобиле, но так же, как воздушный фильтр или масляный фильтр, топливный фильтр является важным компонентом.

Конструкция Fusion 2016 года предусматривает замену топливного фильтра только вместе с топливным насосом. Это потому, что любые проблемы с топливный фильтр, вероятно, связаны с загрязнением или неисправностями в топливном насосе .

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама и нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий

Почтовый индекс

Почтовый индекс

Найдите страховые сбережения (100% бесплатно)

9 0022

Признаки забитый топливный фильтр

Итак, как узнать, что топливный фильтр нуждается в замене? Это не то, о чем большинство водителей даже не подозревают. Но есть где-то общие признаки, на которые следует обратить внимание , которые указывают на то, что у вас может быть проблема с топливным фильтром в Fusion:

• проблемы при запуске автомобиля

• холостой ход, разбрызгивание и пропуски зажигания двигателя

• 9000 2 Громкий шум от топлива насос

• Слабое ускорение

• Автомобиль часто глохнет

• Горит лампочка Check Engine

• Сильный запах выхлопных газов

Важно заменить топливный фильтр, если у него возникли проблемы, потому что это также может снизить расход топлива и увеличить выбросы.

2016 Замена топливного насоса Ford Fusion

К сожалению, поскольку фильтр находится внутри топливного насоса на Fusion 2016 года, вам придется заменить весь насос.

Стоимость сменного насоса, включая новый топливный фильтр, составляет от 509 до 564 долларов США , без учета затрат на оплату труда. За замену производителя оригинального оборудования (OEM) вам придется платить больше, и вам лучше обратиться непосредственно к дилеру.

Однако, если вы ищете недорогую замену, вы можете найти достойные варианты послепродажного обслуживания в таких розничных магазинах, как Advance Auto Parts или O’Reilly Auto Parts.

Но это только стоимость запчастей. С учетом трудозатрат замена топливного насоса Ford Fusion 2016 года может стоить от 734 до 847 долларов. Если вы уверены в своих навыках ремонта, вы можете попытаться заменить насос дома, чтобы сэкономить деньги, но обязательно обратитесь к руководству пользователя, чтобы определить правильный номер детали.

Как сэкономить на страховке Fusion

Как вы уже видели, замена топливного фильтра может обойтись очень дорого на Ford Fusion 2016 года. Так может

Форд страховка стоит

! К счастью, есть способ немного сэкономить, не тратя время на ожидания в страховых компаниях: просто скачайте приложение

Jerry

!

Если вы не решаетесь сменить страховую компанию

, потому что беспокоитесь о предстоящей работе, не делайте этого. Джерри оформляет за вас все документы и даже может помочь аннулировать старый полис! Кроме того, если у вас возникнут какие-либо вопросы, вы можете написать одному из наших агентов через приложение.

А мы упоминали, что в среднем пользователи Джерри экономят более 800 долларов в год на автостраховании? Это больше, чем стоимость замены топливного насоса!

«После того, как

Джерри

нашел мне страховку по прокату автомобилей, я рекомендовал их всем своим коллегам, друзьям и семье. Сервис дал мне именно то, что мне было нужно». —Луис К.

РЕКОМЕНДУЕМЫЙ

Вы не покупали страховку в течение последних шести месяцев? Вас могут ждать сотни долларов сбережений.

Джудит перешла на Progressive

Сэкономлено $

725

ежегодно

Александр перешло на Travelers

Сэкономлено $

834

ежегодно

Энни перешла на общенациональный

Сэкономлено $

668

ежегодно

Расположение топливного фильтра Ford Fusion 2014 года

Вы не найдете внешний топливный фильтр на Ford Fusion 2014 года, так как фильтр подключен к топливному насосу Ford Fusion, который расположен в топливном баке.

Ford Fusion был известен как экономичный, но стильный седан, который, к сожалению, был уничтожен после выпуска модели 2020 года. Тем не менее, по словам Эдмундса, Fusion вернется в 2023 году с кузовом, более похожим на универсал. Однако, если у вас есть более старый Fusion 2014 года, вы должны знать о его потребностях в ремонте и техническом обслуживании.

Вот почему

Джерри

, суперприложение

автострахования

, составило это удобное руководство по расположению топливного фильтра Fusion 2014 . Мы также дадим вам советы, как сэкономить на страховке

Ford Fusion

.

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама и нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий

Почтовый индекс

Почтовый индекс

Найдите страховые сбережения (100% бесплатно)

9 0022

Где находится Топливный фильтр на Ford Fusion 2014 года?

Топливный фильтр обычно располагается между топливным баком и двигателем — независимо от того, на какой машине вы ездите. Топливный фильтр работает с устройством подачи топлива и регулятором давления топлива, чтобы обеспечить подачу бензина из бака в двигатель в максимально чистом виде и без мусора.

В отличие от автомобилей со сменным фильтром, топливный фильтр в Ford Fusion соединен с топливным насосом. Согласно Ford, фильтр (или помпу) менять не нужно, но, как мы все знаем, возможны неисправности. Часто, если топливный фильтр на Ford Fusion нуждается в замене, это связано с проблемой топливного насоса, и необходимо заменить всю систему.

Признаки засорения топливного фильтра

Ниже приведены несколько общих признаков того, что ваш топливный фильтр вызывает проблемы — даже для фильтра, подключенного ко всей системе топливного насоса:

Поврежденный топливный фильтр также может повлиять эффективность использования топлива вашего Fusion, а также его выбросы.

2014 Замена топливного насоса Ford Fusion

Поскольку топливный фильтр является частью модуля топливного насоса Ford Fusion 2014 года, проблема с топливным фильтром означает, что вам придется заменить весь насос .

Несмотря на то, что топливный фильтр на Ford Fusion 2014 года не подлежит замене, это не означает, что в какой-то момент вам не придется заменять фильтр (или весь насос). По данным RepairPal, замена топливного насоса на Ford Fusion стоит от 730 до 850 долларов, включая запчасти и работу.

Если вы умеете обращаться с автомобилем и думаете, что можете заменить насос самостоятельно, добро пожаловать. Но если у вас есть какие-либо сомнения, отнесите свой Fusion проверенному механику или в дилерский центр Ford для замены топливного насоса.
