Где находится датчик холостого хода

Содержание

1. Как работает регулятор холостого хода ?
2. Где найти РХХ ?

Многие автовладельцы, самостоятельно занимающиеся ремонтом своих авто и впервые столкнувшиеся с неустойчивой работой двигателя на холостом ходу,в поисках информации по теме обращаются ко всемирной паутине и чаще всего получают от завсегдатаев автофорумов однозначный совет по замене датчика холостого хода. Однако, если вы не обладатель эксклюзивной иномарки или б/У лунохода образца 1969 года, знайте: никакого датчика холостого хода под капотом своей ласточки вы не найдете…Дело в том, что найти датчик холостого хода в автомобиле эквивалентно поиску черной кошки в темной комнате — в обоих случаях искомый предмет просто не существует! Регулятор холостого хода (так правильно называется этот элемент системы управления) относится к категории исполнительных механизмов, что далеко не то же самое, что и датчик. В его задачу входят функции поддержания заданного числа оборотов двигателя путем перекрытия так называемого байпасного воздушного канала, регулирующего поток воздуха в обход дроссельной заслонки.

Как работает регулятор холостого хода ?

Коструктивно РХХ представляет собой шаговый двигатель с двумя обмотками, управляемыми импульсным напряжением, которое формируется специальными драйверами находящимися в составе блока управления. В отличие от обычного роторного электродвигателя подача напряжения вызывает не вращение вала, а его перемещение в продольном направлении в ту или иную сторону. На штоке (валу) двигателя закреплена пластмассовая конусообразная затычка, которая и изменяет сечение воздушного байпасного канала. Однозначно оценить исправность РХХ без специального оборудования весьма проблематично, но если двигатель на холостом ходу работает неустойчиво, а при движении ощущаются рывки и провалы, то это повод задуматься о замене РХХ.

Где найти РХХ ?

For visual detection of IAC is sufficient to find the eye-catching air filter and trace the direction of the thick rubber pipe, air inlet to throttle knot.

Месторасположение регулятора ХХ в различных автомобилях, разумеется, отличается, но, как правило, он устанавливается непосредственно на дроссельном узле, внутри которого расположена одноименная заслонка.

На этом же узле размещается датчик положения дроссельной заслонки ДПДЗ, который внешне похож на РХХ.

Not to confuse IAC with the TPS, remove the connector from one of them and estimate the number of contacts. If the three of them, then it’s the TPS, if the four — IAC.

Кстати, при замене РХХ чаще всего приходится снимать весь дроссельный узел ввиду того, что особенностикрепления не позволяют осуществить его демонтаж непосредственно на двигателе. Находить нужную информацию по последовательности операций удобнее всего в пошаговой иллюстрированной инструкции на вашу модель автомобиля, однако при отсутствии необходимых навыков лучше обратиться в сервисную службу.

Как улучшить звукоизоляцию	Как отрегулировать клапана на ГАЗ 31029	Как включать поворотники
Как завести «Туарег»	Как проверить блок розжига	Как проверить натяжение ремня генератора

Датчик холостого хода: проверка, замена, где стоит

Оглавление

• 1 Назначение и принцип работы
• 2 Признаки неисправности
• 3 Возможные причины неисправности
• 4 Проверочные мероприятия
  • 4. 1 Осмотр датчика
  • 4.2 Диагностические программы
  • 4.3 Испытание проводки
  • 4.4 Проверка показаний сопротивления
  • 4.5 Дроссельный узел
• 5 Замена датчика
• 6 Вопросы и ответы
  • 6.1 Где находится датчик холостого хода ВАЗ 2114?
  • 6.2 Где находится датчик холостого хода ВАЗ 2110?
  • 6.3 Где находится датчик холостого хода ВАЗ 2107?
  • 6.4 У какого производителя самые надёжные датчики?

Датчик (регулятор) холостого хода является исполнительной деталью ДВС и устанавливается в современных марках автомобилей. Внутри систем впрыскового типа (ВАЗ) используются именно регуляторы холостого хода, а в автомобилях ГАЗ установлены регуляторы добавочного воздуха. Карбюраторные системы оснащаются электромагнитными и электропневмоклапанами. Сегодня производителями транспортных средств используются датчики (РХХ) с различным количеством контактов в разъёме шагового (4 контакта), соленоидного (2 контакта) и роторного (3 контакта) типа.

Назначение и принцип работы

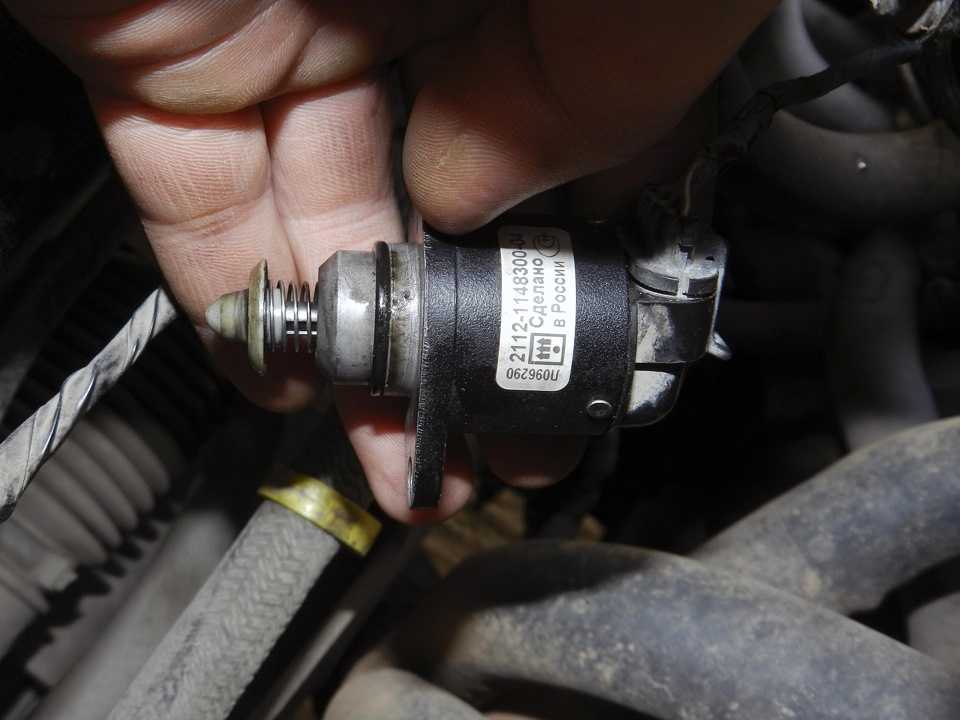

С конструктивной точки зрения датчик является устройством, представленным несколькими основными функциональными элементами:

• клапаном;
• корпусом;
• обмоткой статора;
• ходовым винтом;
• штекерным выводом статорной обмотки;
• шариковым подшипником;
• корпусом статорной обмотки;
• ротором;
• пружиной.

Основным назначением датчика является обеспечение подачи определённого количества воздуха, который необходим для стабильности функционирования двигателя. Воздух подаётся на холостых оборотах, вне дроссельной заслонки. Иными словами, работа силового агрегата в условия холостого хода осуществляется при закрытой дроссельной заслонке, а за поступление воздуха отвечает специальный дополнительный канал. Обороты холостого хода регулируются посредством изменения сечения канала, перекрытого иглой РХХ.

При работе автомобильного мотора на холостых оборотах, внутрь поступает некоторый объём воздуха, обеспечивающего ровное функционирование. Датчиком положения коленчатого вала учитывается оборотистость агрегата, а сами данные передаются на блок управления. Именно с блока на датчик поступает команда на уменьшение или напротив, увеличение воздухоподачи.

При прогретом до рабочего температурного режима двигателе, контроллером автоматически поддерживаются обороты холостого хода. При отсутствии необходимой температуры именно контроллер посредством датчика увеличивает обороты и обеспечивает достаточный прогрев силового агрегата. Благодаря такой конструктивной особенности можно начинать движение транспортного средства даже без предварительного прогрева.

Признаки неисправности

Чтобы выбрать оптимальный вариант исправления сбоев в работе датчика холостого хода, нужно знать основные признаки, характеризующие неисправность такого устройства:

• силовой агрегат не удерживает холостой ход;
• обороты подскакивают, потом зависают, и снова нормализуются;
• мотор в условиях холостого хода заметно троит;
• отсутствует компенсация возрастающей нагрузки;
• затруднён пуск силового агрегата без нажатия педали газа;
• отсутствуют достаточные обороты прогрева.

Самая распространённая проблема, сопровождающая поломку датчика (РХХ) – транспортное средство глохнет на холостых оборотах, при смене передач или сбросе газа.

Возможные причины неисправности

Существует несколько причин, способных спровоцировать нарушения в функционировании РХХ, но к числу наиболее часто встречающихся можно отнести:

• проблемы с электрической проводкой, представленные обрывом питания и окислением контактной группы;
• неправильный штоковый ход в результате загрязнений;
• выход из строя электродвигателя;
• износ уплотнительного кольца;
• поломку штока.

Шторка рабочего датчика ХХ двигается без закусывания и проскальзывания, но в процессе постоянной эксплуатации внутри каналов дроссельного узла накапливается значительное количество грязевых отложений, что нарушает функционирование РХХ.

Проверочные мероприятия

Самостоятельная диагностика условно делится на пару основных частей, предназначенных для выявления механических и электрических неисправностей. Для определения проблемы нужно воспользоваться визуальным осмотром и проверочными мероприятиями.

Осмотр датчика

Несложное мероприятие помогает выявить дефекты на корпусе и степень изношенности иглы, а также позволит заметить наличие чрезмерного количества нагара. Для удаления всех загрязнений с корпуса и дроссельного узла можно использовать стандартное средство, предназначенное для чистки карбюраторов.

Диагностические программы

Специальные программы и диагностический адаптер используются для выявления относительно сложных неисправностей. Достаточно хорошо зарекомендовал себя тандем адаптера ELM327 и программы OpenDiagMobile. В выбранном положении РХХ отмечаются все сбои в его работе.

Испытание проводки

С этой целью используется бытовой или профессиональный мультиметр. В условиях заглушенного двигателя снимается регуляторный разъём, после чего на приборе выставляется стандартный предел измерений «0-20» (постоянное напряжение). Показатели должны составлять 12 В.

Проверка показаний сопротивления

Убедиться в правильных показателях сопротивления (выводы «А-В» и «C-D») можно при помощи мультиметра. При отсоединённых клеммах замеры проводятся в пределах 0-200 Ом. В норме этот показатель может колебаться от 50 до 55 Ом, а между выводами – бесконечность.

Дроссельный узел

Один из вариантов диагностики датчика предполагает демонтаж дроссельного узла. В условиях подключённого разъёма клапана, процедура включения и отключения зажигания позволяет проверить работу РХХ (затирание иглы, равномерность хода, наличие подозрительных звуков).

Замена датчика

При выявлении сложной неисправности, датчик холостого хода не подлежит ремонту и требует полной замены с последующей правильной калибровки установленного нового регулятора. В этом случае предпочтение следует отдавать оригинальным изделиям, что позволит надолго забыть о необходимости выполнять внеплановую замену РХХ. Срок эксплуатации аналоговых датчиков, как правило, на порядок ниже.

Поэтапная технология выполнения замены датчика ХХ:

• скинуть минусовую аккумуляторную клемму;
• открутить и снять воздушный фильтр;
• отсоединить от корпуса датчика штекер;
• открутить пару болтовых креплений;
• демонтировать регулятор ХХ;
• установить новое устройство;
• произвести обратную сборку демонтированных элементов.

На заключительном этапе необходимо откалибровать новый регулятор, проверив расстояние от установочной пластины до концевой части штока. Нормальные показатели – в пределах 23 мм.

Правила самостоятельной калибровки РХХ посредством алгоритма ЭБУ:

• включить зажигания на 8-10 секунд без запуска двигателя;
• запустить силовой агрегат – иногда отмечаются прыжки или повышение оборотов;
• заглушить двигатель для установки штока в ином крайнем положении;
• повторить 2-3 раза перечисленные выше действия;
• запустить двигатель примерно на пять минут.

Важно помнить, что обнуление калибровочных данных демонтированного РХХ происходит сразу же после установки нового регулятора и накидывания минусовой клеммы на аккумуляторную батарею. Правильная калибровка позволит оборотам «встать» в положение, необходимое для стабильной работы системы.

Вопросы и ответы

Самостоятельно определить расположение стабилизатора работы двигателя на холостом ходу не слишком сложно. С этой целью вполне можно ориентироваться на место установки датчика положения дроссельной заслонки.

Где находится датчик холостого хода ВАЗ 2114?

,

Крайне неудобное расположение РХХ способно несколько осложнить диагностику и замену датчика, установленного на корпусе дроссельного устройства.

Где находится датчик холостого хода ВАЗ 2110?

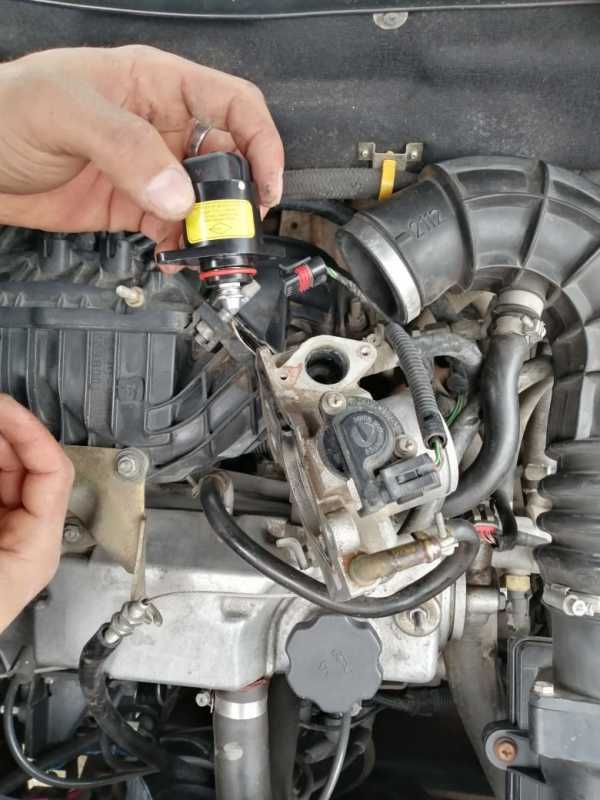

В 8-ми и 16-ти клапанных автомобилях этой серии датчик холостого хода зафиксирован рядом с механизмом управления заслонками и подсоединён к ним посредством болтов.

Где находится датчик холостого хода ВАЗ 2107?

Регулятор холостого хода располагается в корпусе дроссельного узла, прикреплённого на тыльной части впускного коллектора силового агрегата.

У какого производителя самые надёжные датчики?

Вне зависимости от модельных характеристик автомобиля рекомендуется приобретать продукцию, выпускаемую хорошо зарекомендовавшими себя производителями: Bosch, Nissan, STANDARD, PEKAR, Febest и «Стартвольт».

Как заменить клапан холостого хода автомобиля

Как заменить клапан управления холостым ходом автомобиля | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены клапана управления холостым ходом

Место обслуживания

$210,88 — $1145,05

Диапазон цен для всех автомобилей

Число оборотов двигателя при остановке называется холостым ходом или скоростью холостого хода. Когда автомобиль стоит и водитель не подает газ, компьютер должен поддерживать минимальное количество оборотов в минуту, чтобы двигатель все еще работал и был готов к работе в любой момент. Скорость холостого хода вашего автомобиля должна оставаться неизменной при полной остановке. Этот устойчивый темп обеспечивается клапаном управления холостым ходом транспортного средства, который также известен как клапан управления подачей воздуха на холостом ходу.

Неисправный клапан может вызвать загорание индикатора проверки двигателя, неравномерную работу на холостом ходу, остановку двигателя и резкое увеличение или уменьшение оборотов двигателя во время остановки. Эти клапаны также могут накапливать нагар, что вызывает проблемы с клапаном и окружающими его компонентами.

Иногда необходимо заменить сам клапан, а в других случаях очистка клапана и других компонентов вокруг него может улучшить работу и связь между клапаном и компьютером. Более новые модели с меньшей вероятностью будут пригодны для обслуживания или очистки.

Часть 1 из 1: Замена клапана управления холостым ходом.

Необходимые материалы

• Очиститель дроссельной заслонки
• Плоскогубцы (при необходимости)
• Замена клапана управления холостым ходом
• Набор торцевых головок и трещотка

Шаг 1: Отсоедините аккумулятор . Отсоедините отрицательный кабель аккумулятора от аккумулятора и отложите его в сторону.

Шаг 2: Найдите клапан . Расположение клапана управления холостым ходом зависит от марки и модели вашего автомобиля. В руководстве по эксплуатации вашего автомобиля будет информация о точном местоположении.

Клапан почти всегда будет расположен на впускном коллекторе.

Шаг 3: Отсоедините жгут проводов . Найдите жгут проводов, подключенный к клапану, и отсоедините электрический разъем от клапана.

Там будет зажим или язычок для отсоединения, и, возможно, будет проще аккуратно удалить его с помощью плоскогубцев.

Шаг 4: Снимите старый клапан холостого хода . Снимите каждый из стопорных болтов клапана.

Теперь, когда болты и провода удалены, клапан должен просто сдвинуться со своего места.

Шаг 5: Очистите седло . Выставив седло клапана, используйте очиститель корпуса дроссельной заслонки, чтобы очистить область, к которой вы будете прикреплять новый клапан. Это обеспечивает чистое уплотнение между клапаном и его седлом.

Шаг 6: Установите новый клапан . Сначала сравните старый клапан, который вы заменяете, с новым клапаном. Убедитесь, что клеммы проводки, расположение стопорных болтов и положение сиденья совпадают.

Затем установите новый клапан на место и установите крепежные болты, затянув их от руки до седла. Используйте гнездо и храповик, чтобы постепенно прижимать их один за другим.

• Предупреждение : Не затягивайте болты слишком сильно, так как это может привести к утечке или неправильной работе системы.

Шаг 7: Переустановите жгут проводов . Подсоедините жгут проводов к клапану. Убедитесь, что терминал выполняет правильное соединение, а зажим полностью зацеплен, чтобы зафиксировать это соединение.

Шаг 8: Подсоедините аккумулятор . Подсоедините отрицательный кабель аккумулятора к аккумулятору. Затяните болт так, чтобы любая вибрация двигателя не ослабила его. Это восстановит питание автомобиля.

Шаг 9: Проверьте скорость холостого хода . Запустите двигатель и наблюдайте за скоростью холостого хода. В зависимости от вашего конкретного автомобиля и температуры окружающего воздуха, ваши обороты холостого хода должны поддерживаться в диапазоне от 550 об/мин (самый низкий показатель, когда на улице жарко) до 1000 об/мин (при максимальной и более низкой температуре).

Правильно работающий клапан холостого хода значительно улучшит управляемость вашего автомобиля. Даже новички должны быть в состоянии заменить этот клапан. Тем не менее, вы всегда можете связаться с одним из сертифицированных специалистов Yourmechanic, чтобы заменить вам клапан управления холостым ходом.

---
