Какой предохранитель отвечает за магнитолу и где он находится

Как найти и заменить предохранитель на магнитолу

Устройство, предназначенное для защиты электропроводки от перепадов напряжения и связанных с этим перегрузок в цепи, а также коротких замыканий, называется — электро предохранителем.

Автомобильный электро предохранитель

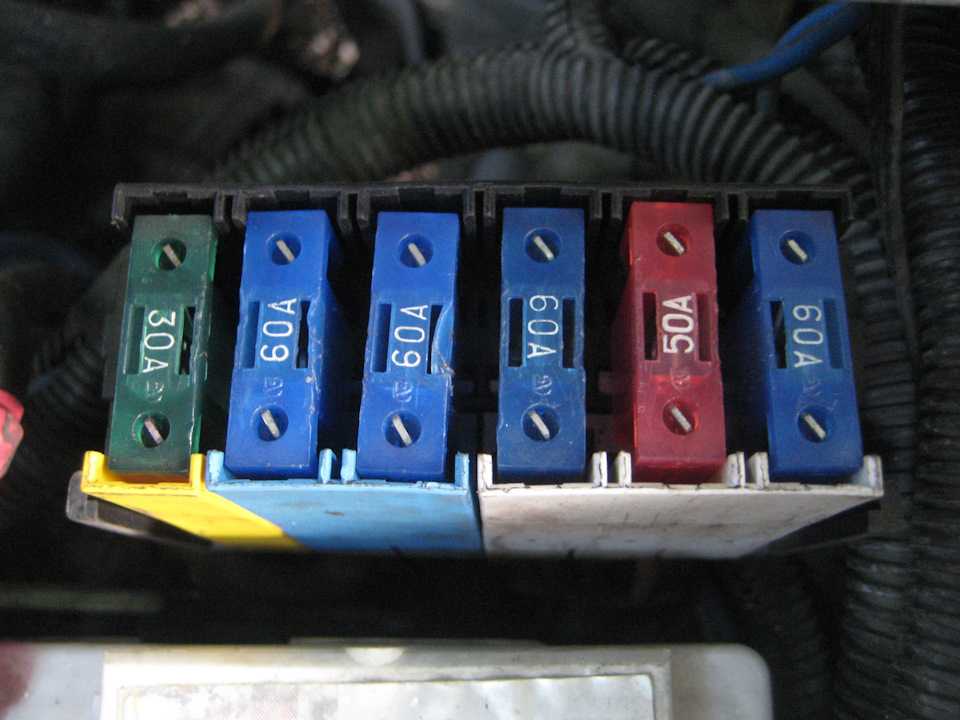

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

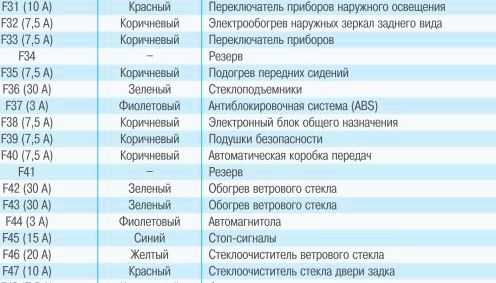

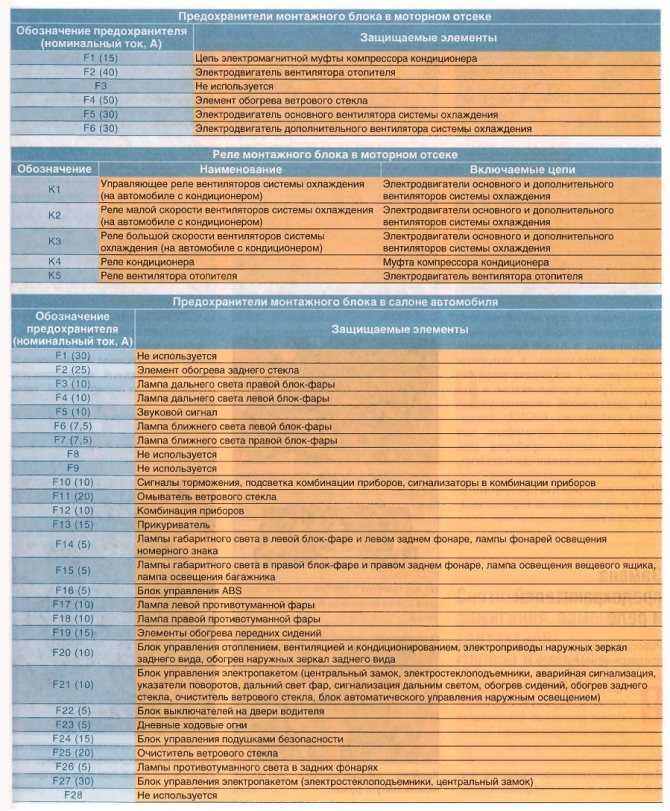

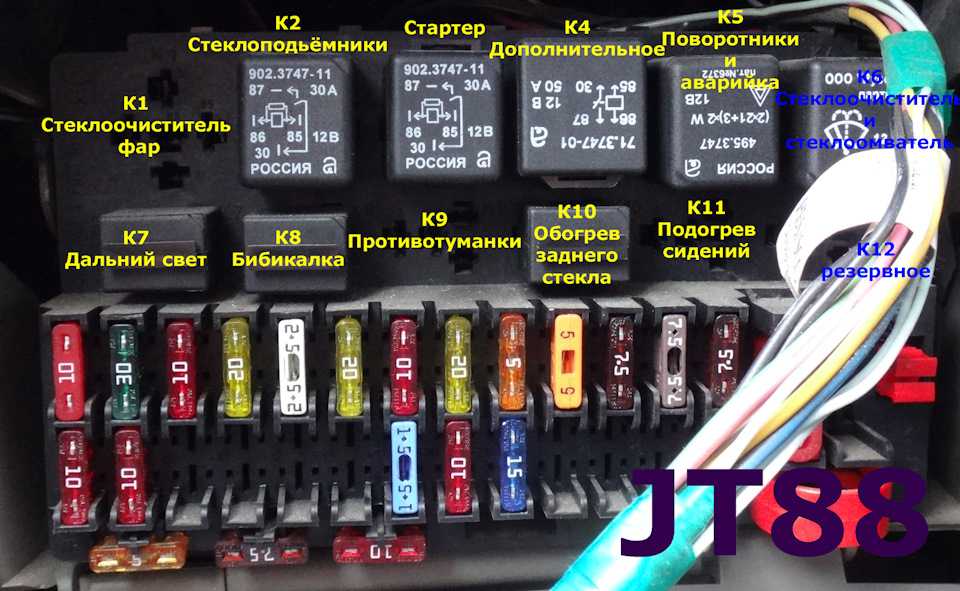

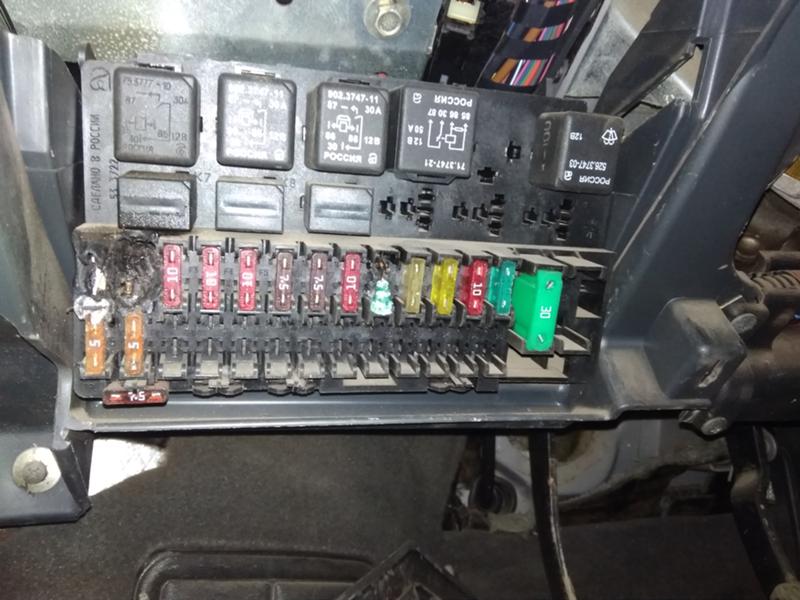

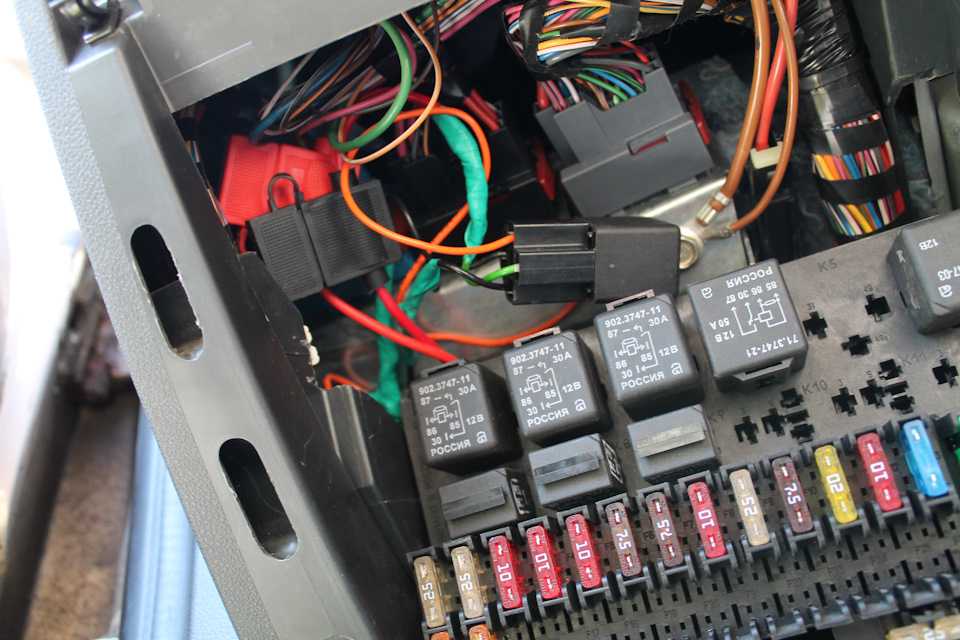

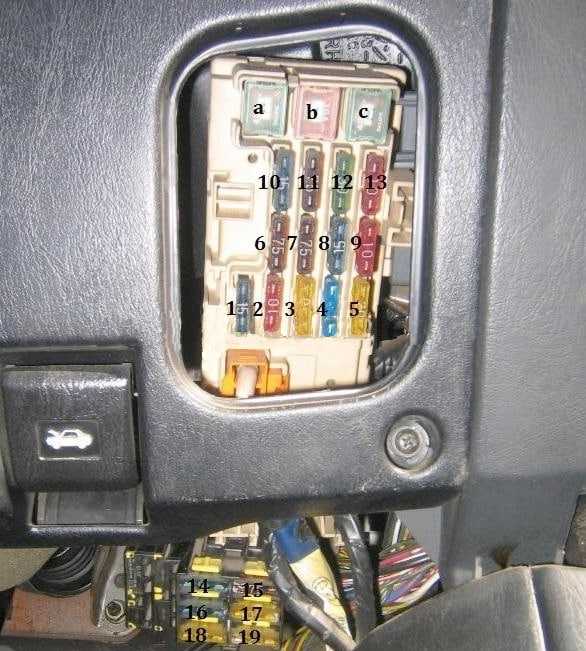

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

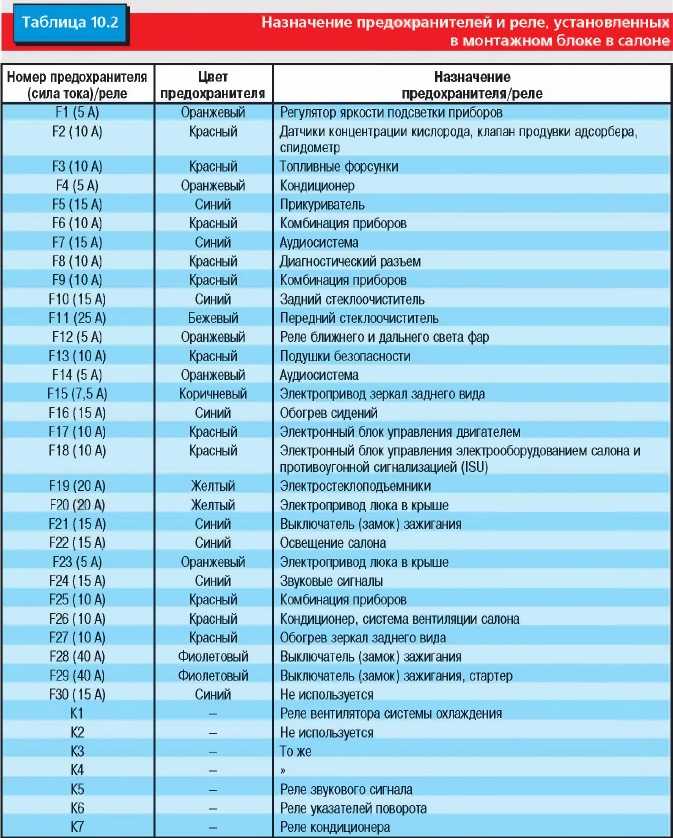

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

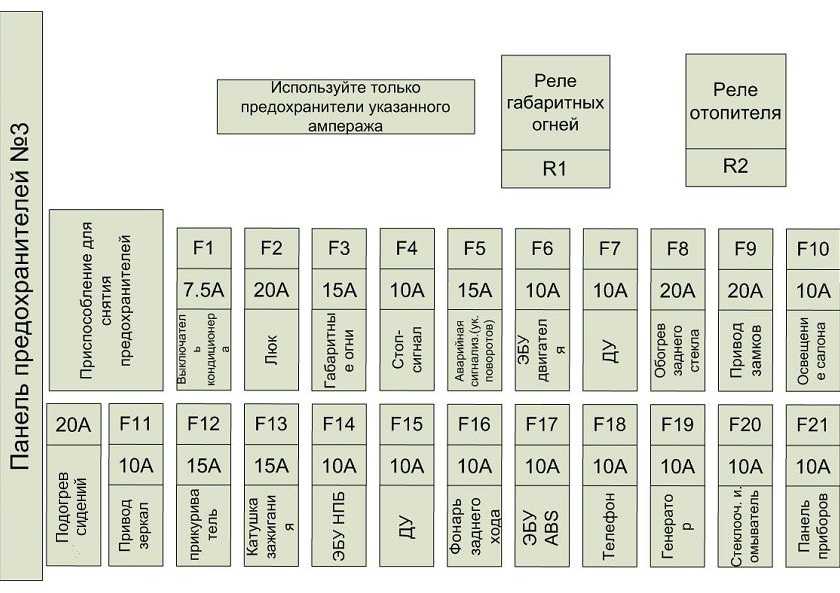

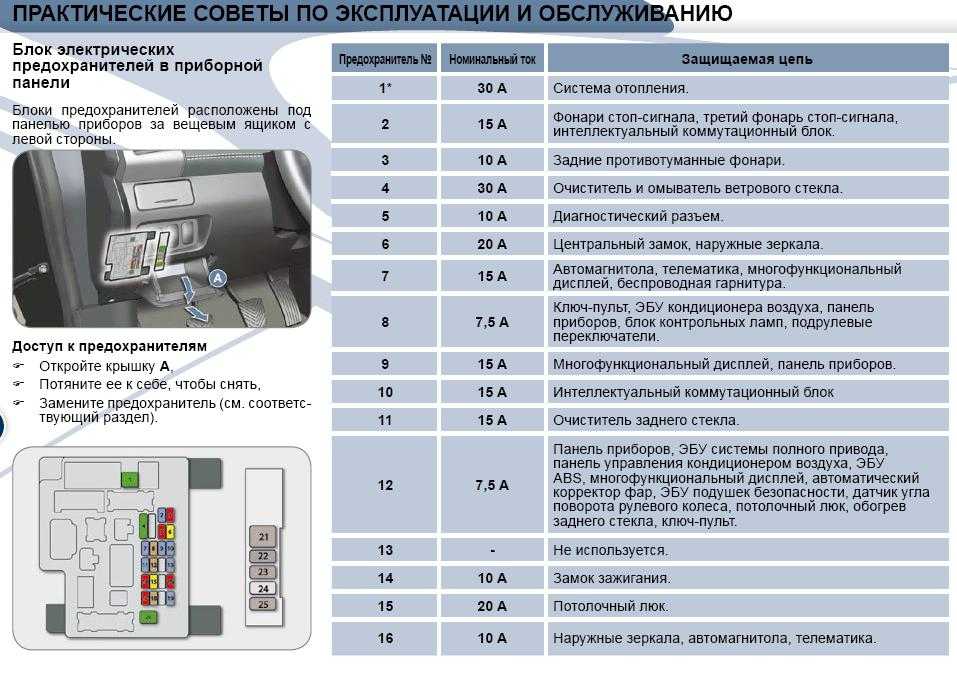

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

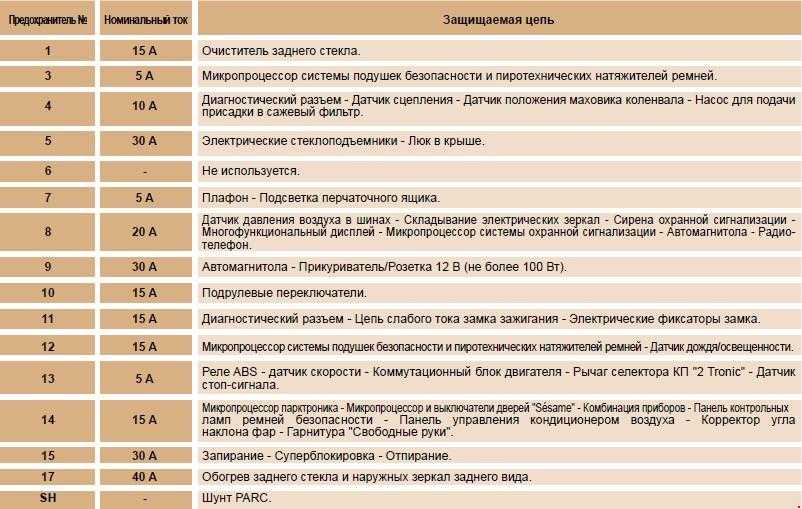

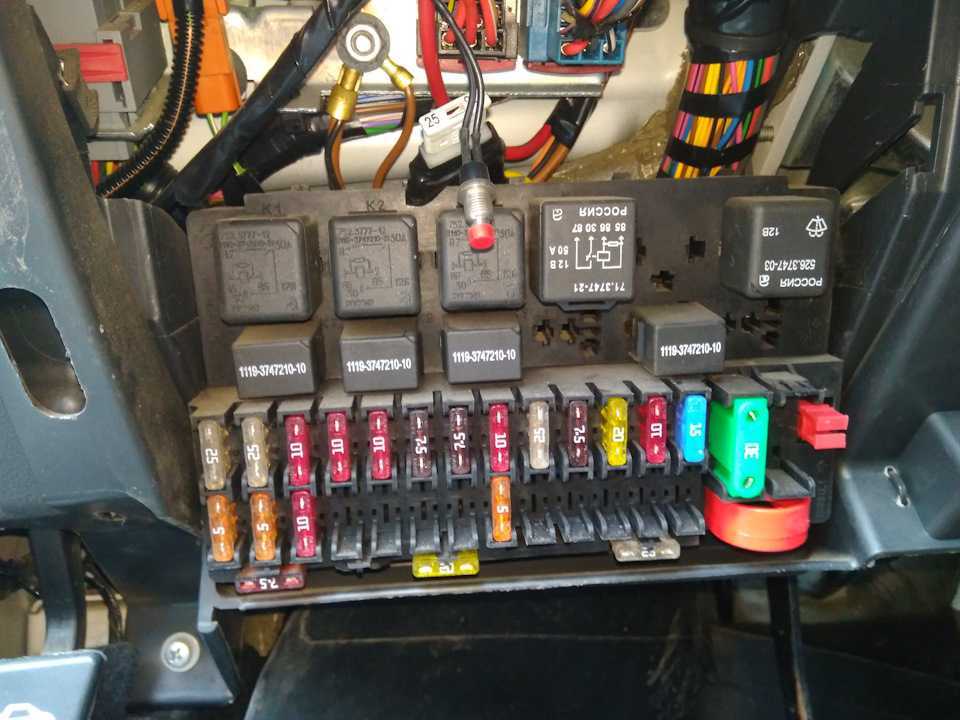

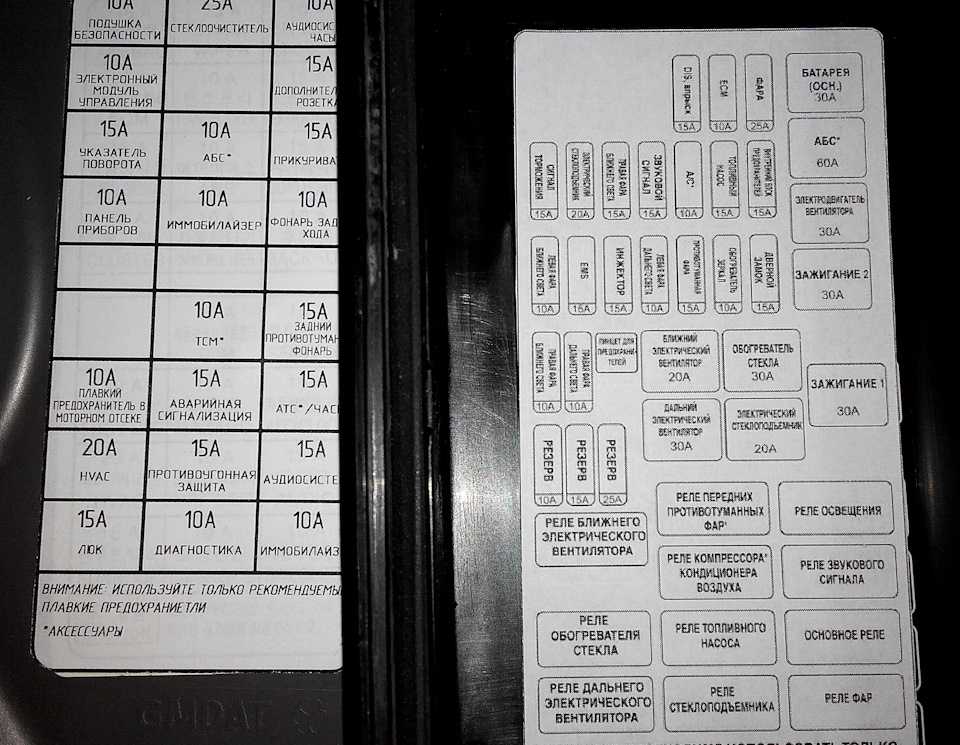

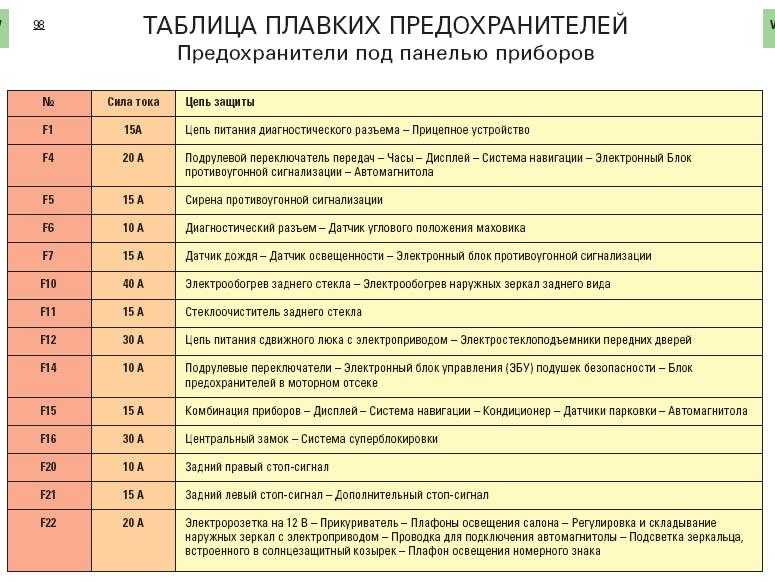

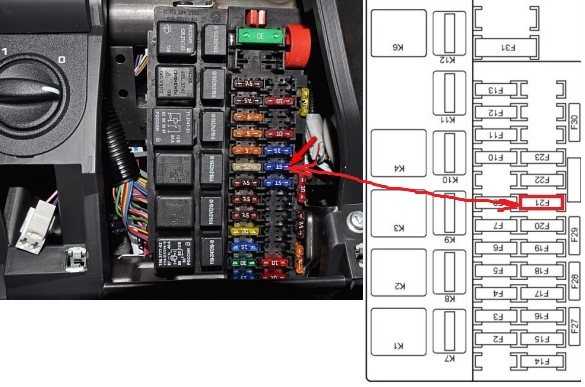

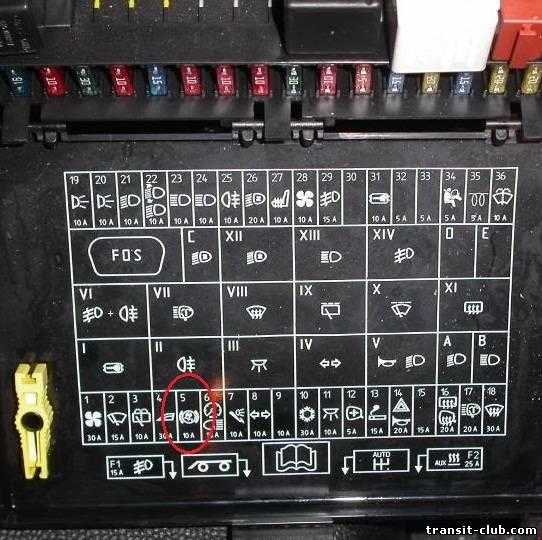

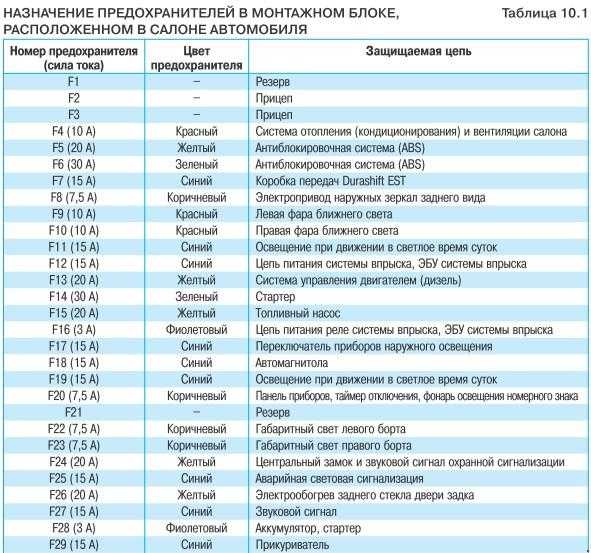

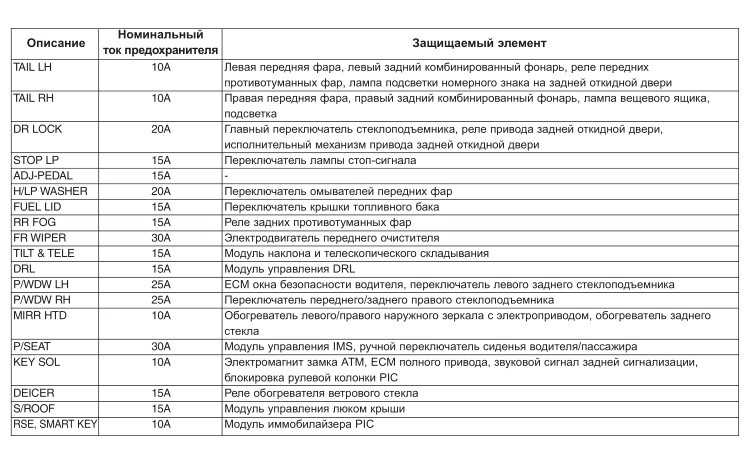

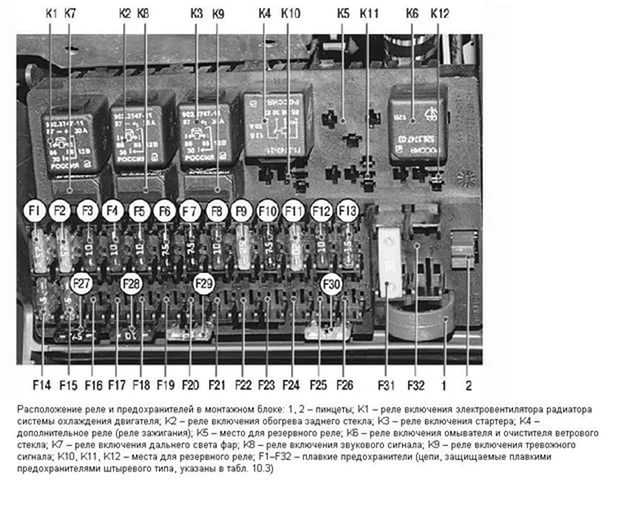

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Какой предохранитель отвечает за магнитолу ВАЗ-2110 и где он находиться

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т. к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

предохранители;
пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

Какой предохранитель отвечает за магнитолу и где он находится

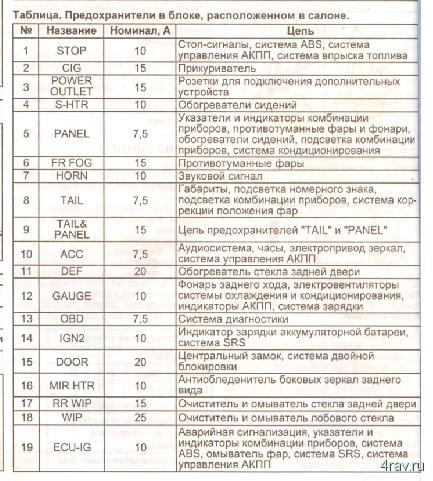

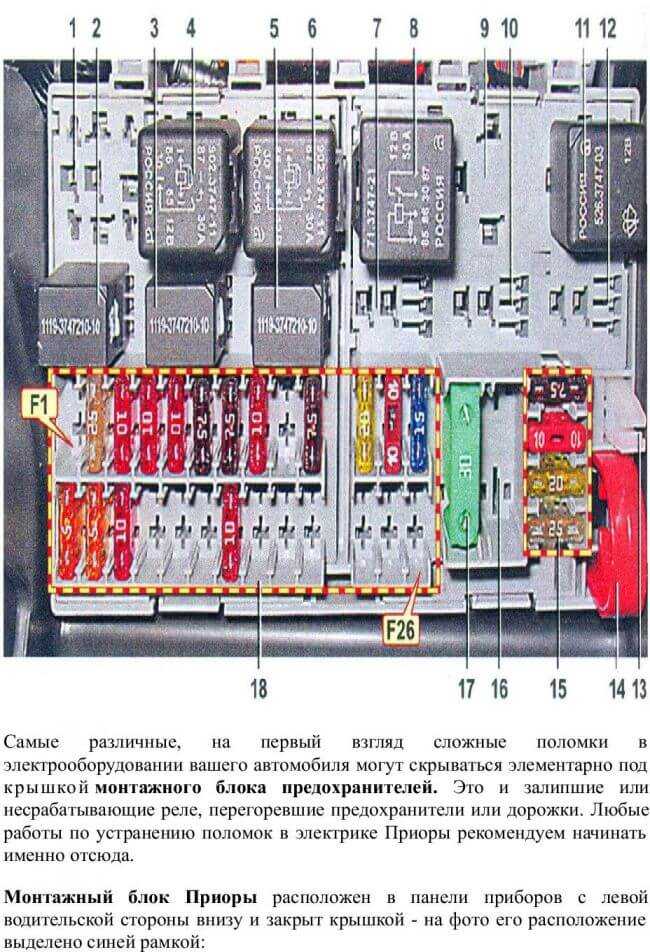

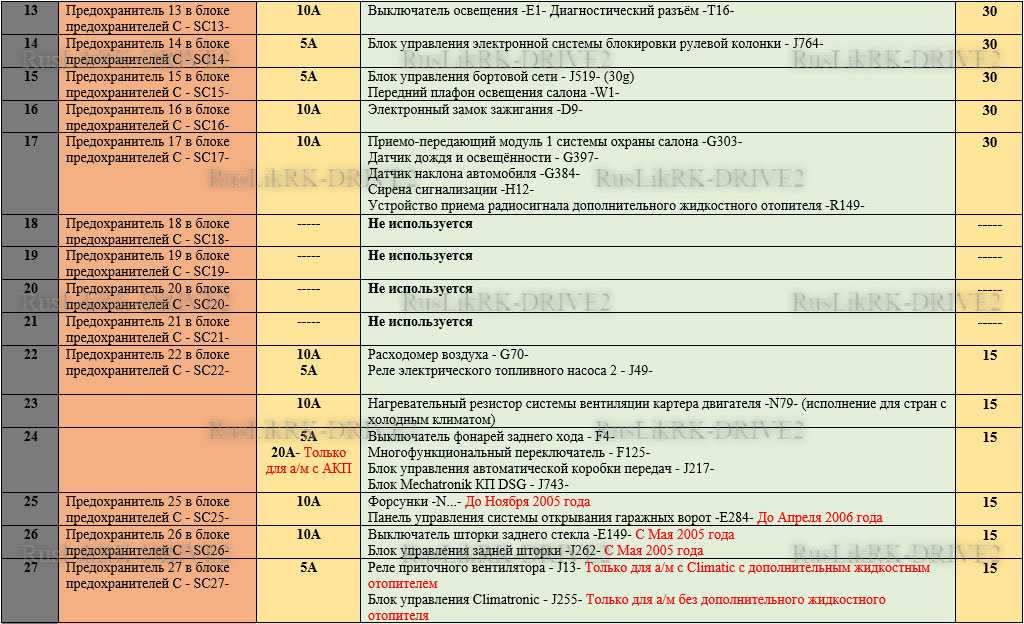

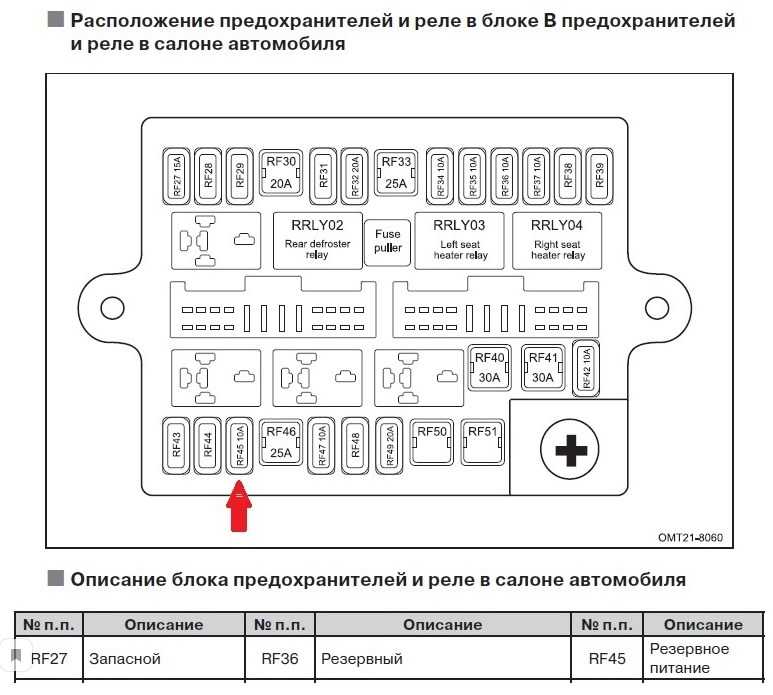

В электрической системе автомобилей используется монтажный блок, в котором размещаются плавкие вставки и коммутационные или разгрузочные реле. Размещенный в модуле предохранитель на магнитолу обеспечивает защиту не только головного устройства, но и проводки автомобиля. Повреждение элемента указывает на короткое замыкание в цепях — владельцу необходимо проверить оборудование и устранить дефект.

Функции

Плавкий предохранитель магнитолы, расположенный в цепи питания, предназначен для защиты электронных компонентов оборудования от последствий коротких замыканий. Устройство представляет собой тонкую нить из легкоплавкого металла, рассчитанную на некоторое значение силы тока. При повышении значения происходит нагрев элемента и последующее расплавление. Процесс происходит за короткое время, что позволяет сохранить в исправном состоянии электронику проигрывателя и изоляцию кабелей питания.

Нить припаивается к ножкам, все элементы размещены в прозрачном пластиковом корпусе. Цвет пластика позволяет определить номинал плавкой вставки; цифровое значение наносится на торцевой части белой или черной краской. Предохранитель такой схемы называется ножевым, устанавливается в монтажном блоке в пружинные контакты, предохраняющие изделие от выпадения.

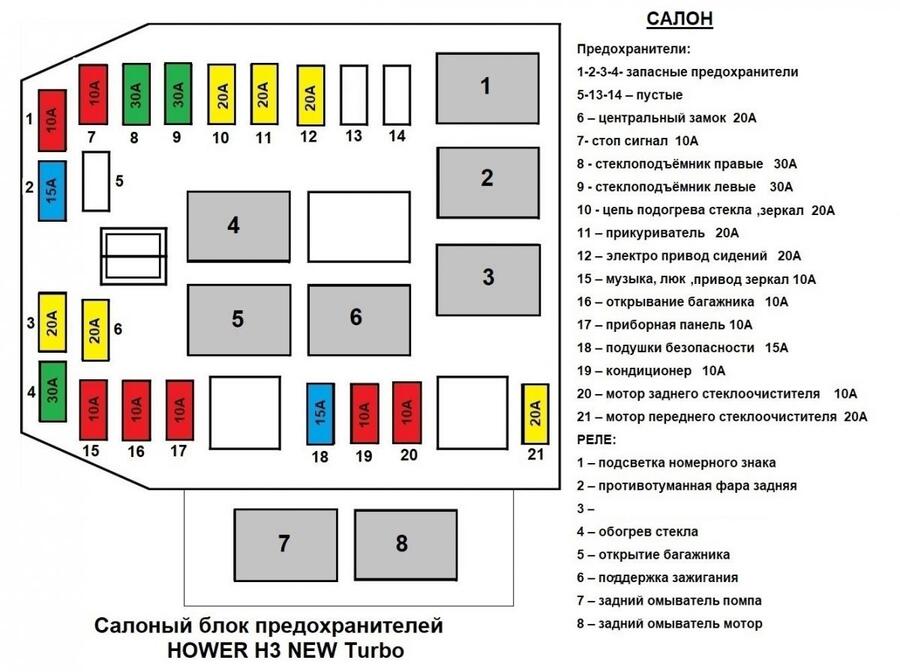

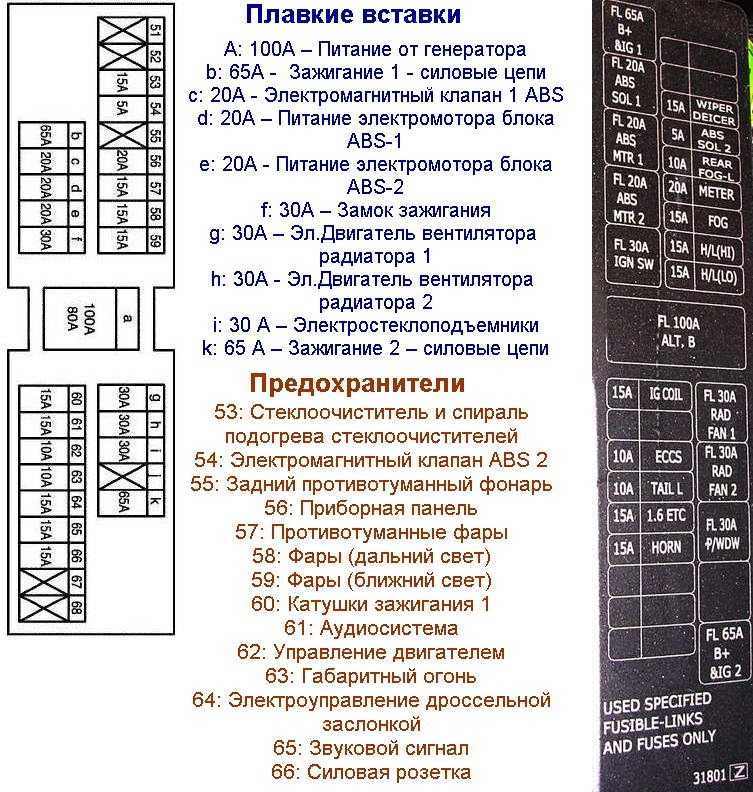

Где находится предохранитель магнитолы

Главный предохранитель размещается на задней части корпуса головного оборудования. Номинал плавкой вставки лежит в диапазоне 5-15 А, зависит от мощности установленного усилителя. На китайском оборудовании защитный элемент находится в положительном кабеле питания, расположенном в жгуте проводки.

На машинах российского производства, не оснащенных аудиоподготовкой, коммутация магнитолы производится к цепи прикуривателя. Плавкие вставки находятся в монтажном блоке, размещенном в нижней части панели приборов со стороны места водителя. Сверху узел закрывается декоративной крышкой, которая фиксируется пружинной или поворотной клипсой.

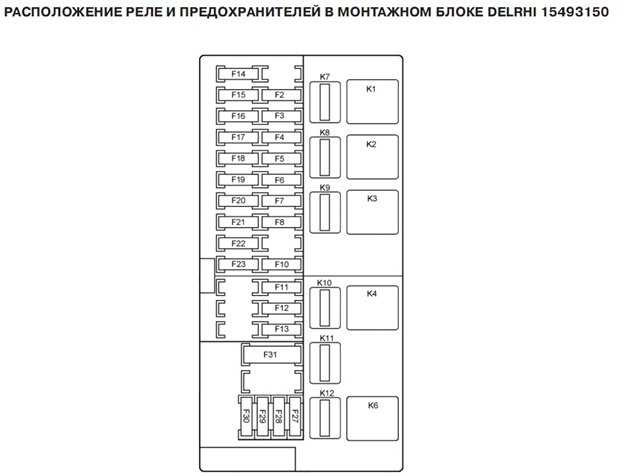

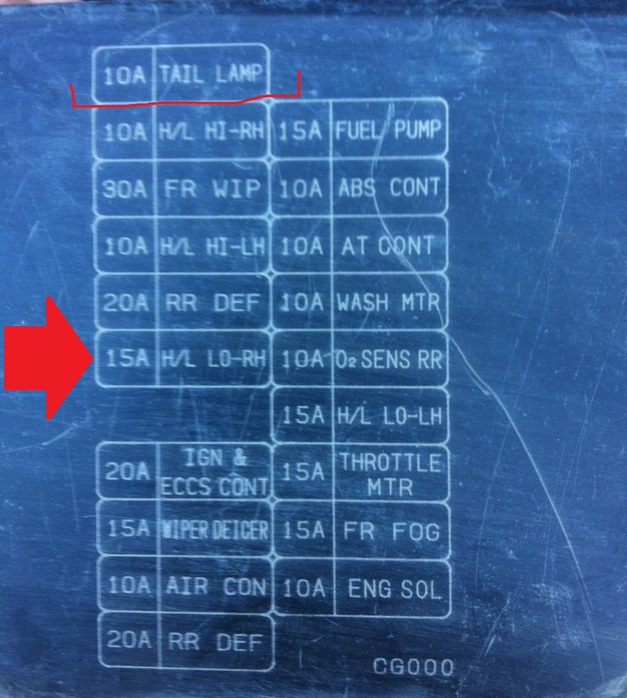

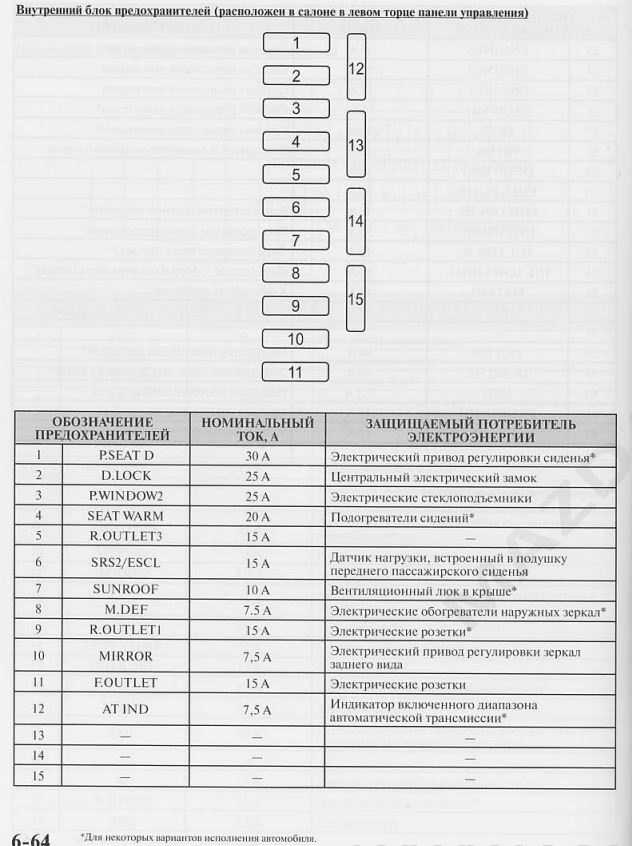

На обратной стороне кожуха — схема элементов, помогающая определить, какой предохранитель отвечает за магнитолу или иное электрооборудование.

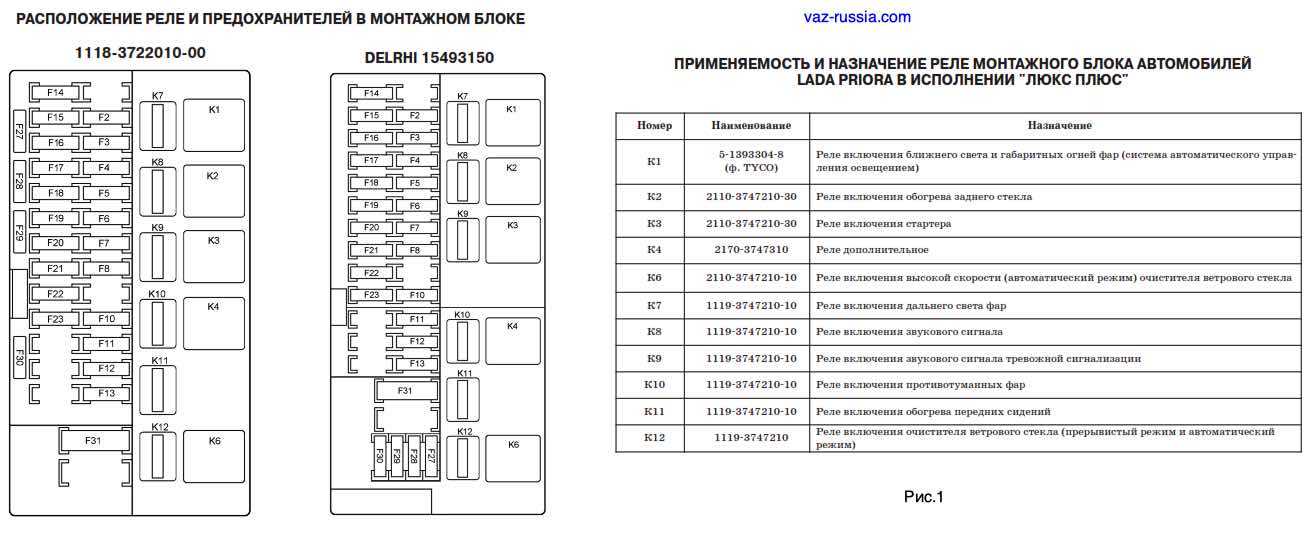

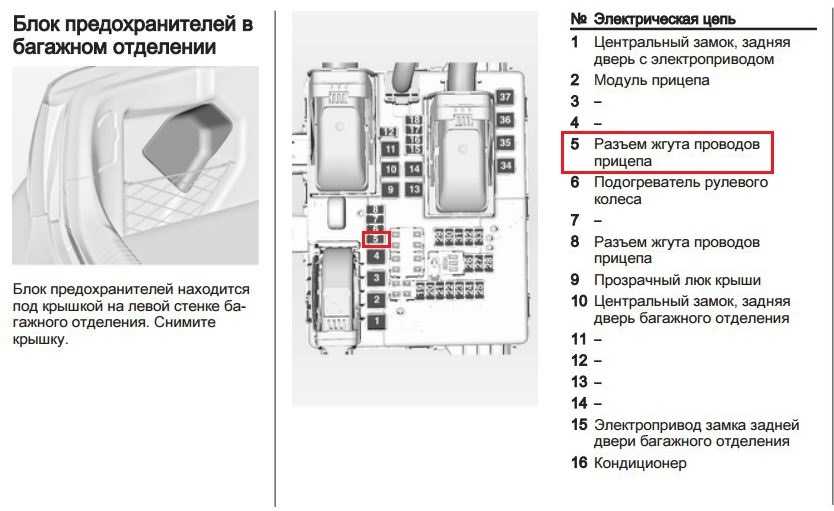

В конструкции автомобилей используется дополнительная распределительная коробка, оснащенная плавкими вставками с номиналом 40-100 А. Узел устанавливается на положительном выходе аккумулятора или рядом с корпусом батареи. При отсутствии питания головного устройства рекомендуется проверить состояние элементов, расположенных в этой коммутационной коробке. На части машин такой монтажный блок не используется, все предохранительные элементы расположены в панели приборов.

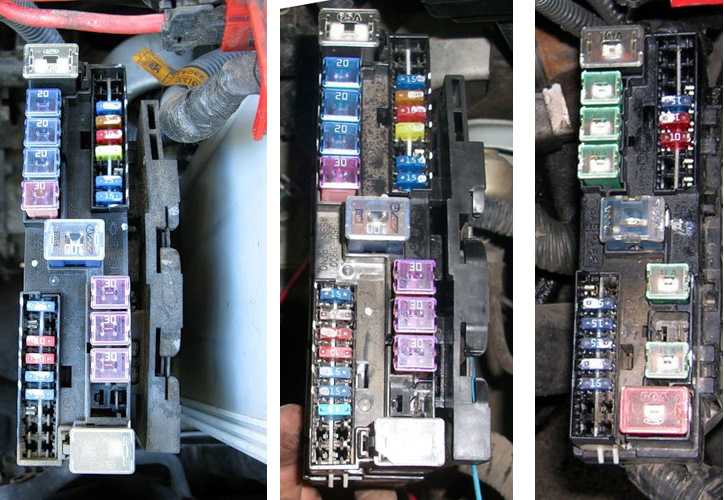

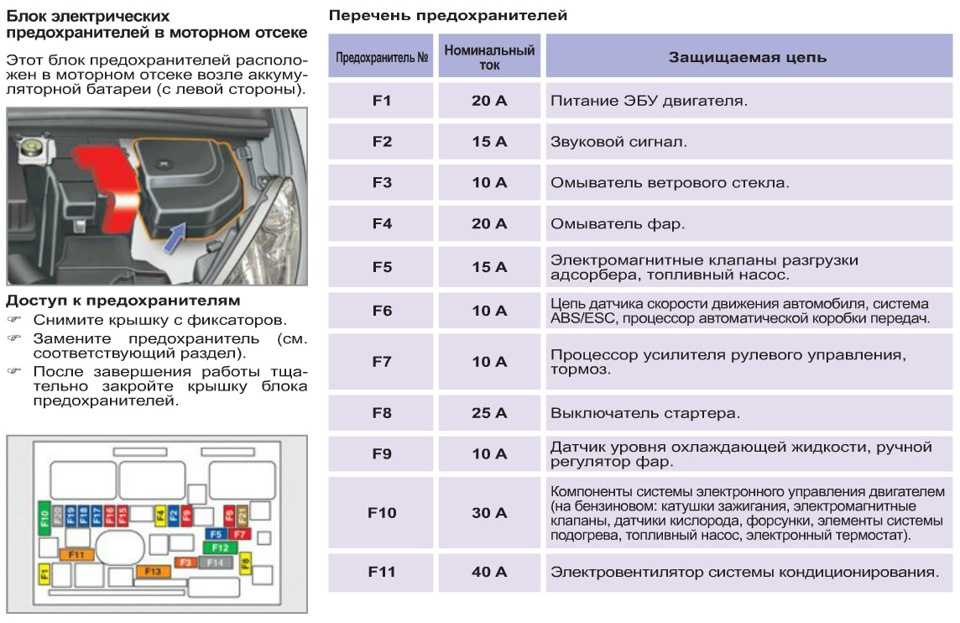

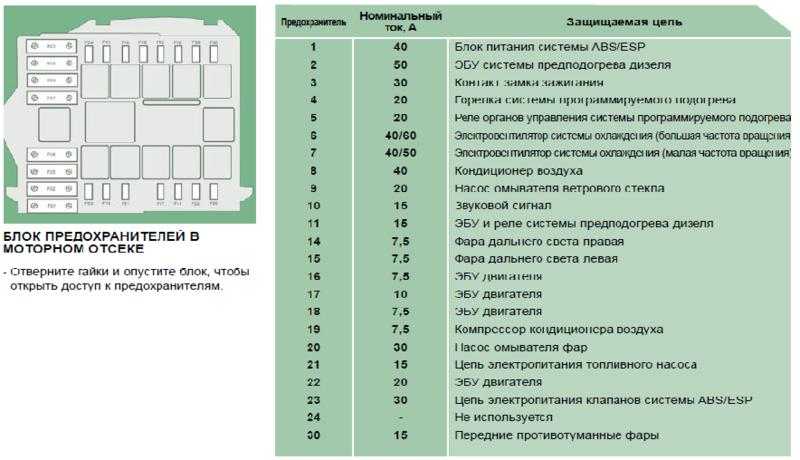

На части автомобилей главный монтажный блок размещен под капотом или устанавливается в водном канале рядом с электродвигателем привода трапеции стеклоочистителей. Узел закрывается сверху крышкой с резиновым уплотнителем, обеспечивающим герметичность внутреннего объема. При прямой коммутации магнитолы к аккумулятору из салона автомобиля идет отдельный провод, подсоединяющийся к положительной клемме.

Плавкая вставка монтируется в специальном корпусе, предохраняющем элемент от воздействия влаги.

В автомобильных проигрывателях Pioneer применяется дополнительный предохранитель, обеспечивающий защиту питания линейных выходов. Элемент расположен на печатной плате, установленной внутри корпуса автомагнитолы вблизи дорожек подачи сигнала на линейные выходы. Производитель наносит на плату специальный идентификатор (восклицательный знак в треугольнике), предназначенный для определения точки установки. Номинал элемента зависит от модели головного устройства.

Устранение неисправностей

Для ремонта необходимо открыть монтажный блок или снять головное устройство с автомобиля, а затем заменить предохранитель на изделие с идентичными параметрами. Категорически запрещается установка перемычек или плавких вставок с увеличенным номиналом. При повторном коротком замыкании предохранитель не обеспечит разрыва цепи при критическом значении силы тока. Последующий нагрев кабелей приводит к разрушению изоляционного слоя, а раскаленные жилы способны воспламенить пластиковые элементы отделки салона или моторного отсека автомобиля.

Если новая вставка повторно выходит из строя при включении оборудования, то устанавливается причина, по которой перегорает предохранитель. Владельцу необходимо проверить состояние жгутов подачи питания и штекера, установленного на магнитолу. Проверка выполняется визуальным осмотром, а также при помощи тестового оборудования. Участок поврежденной изоляции временно защищается специальной лентой; рекомендуется замена жгута на новый. При этом сечение и материал жил должны соответствовать исходным параметрам.

Причиной выхода из строя плавких элементов является плохой контакт кабелей, соединенных методом скрутки.

При вибрациях, возникающих во время движения, происходит изменение площади сопрягаемых поверхностей, что приводит к росту нагрузок. Рекомендуется соединять жилы при помощи оловянно-свинцовых припоев или металлических трубок, обжимаемых клещами. Допускается применение специальных разъемов. Сверху стык закрывается изоляционной трубкой или лентой.

Еще одной причиной перегорания предохранителя являются дефекты электрического оборудования, подсоединенного к одной цепи с магнитолой. Распространенным дефектом является разбалтывание посадочного гнезда прикуривателя, вызывающее образование искр и подгорание контактных поверхностей. Ремонт заключается в замене изношенного элемента на оригинальное изделие.

Алгоритм замены плавкой вставки, расположенной в монтажном блоке:

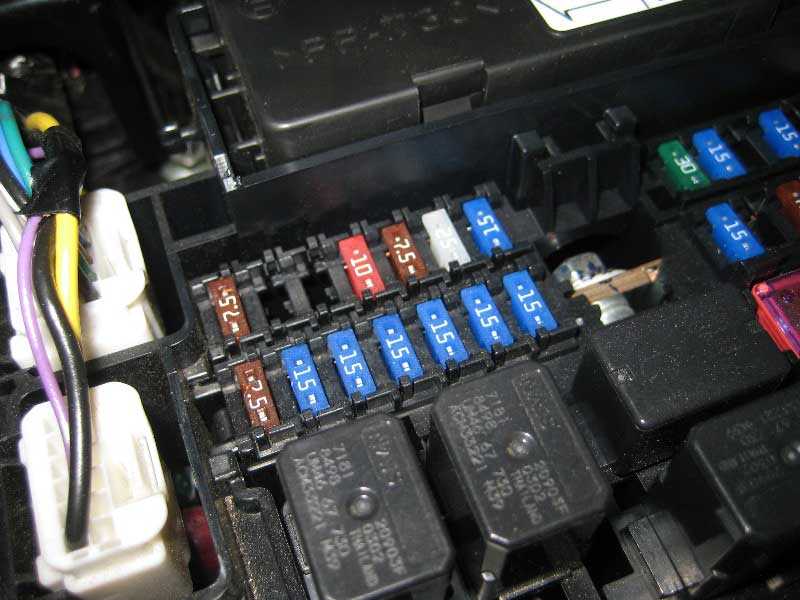

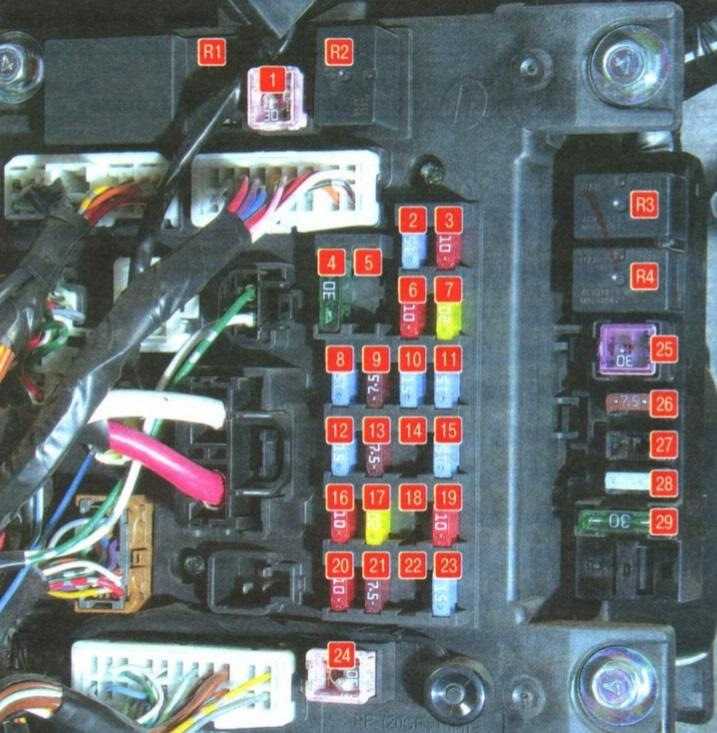

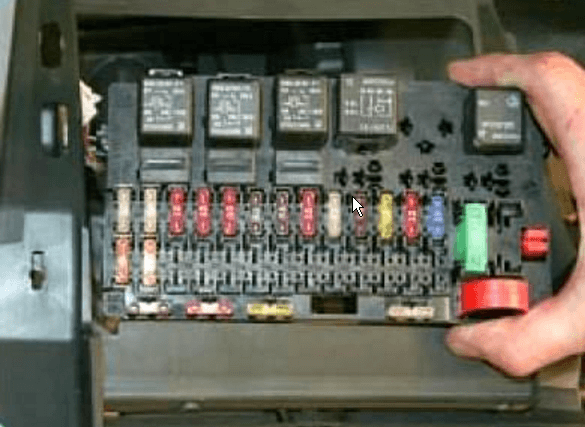

Открыть крышку отсека. Место расположения и методика крепления кожуха зависят от модели автомобиля.
Определить вышедший из строя элемент, используя тестовый прибор или электрическую схему.

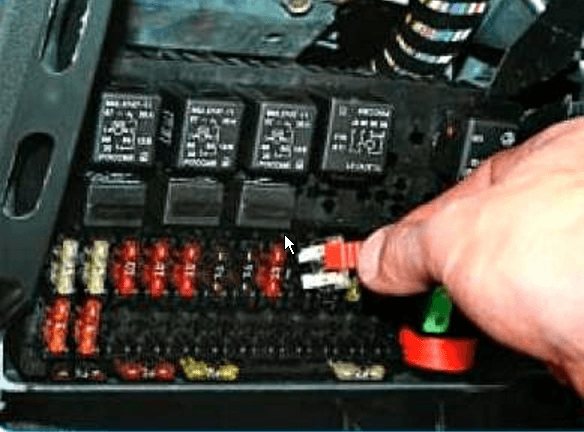

Для демонтажа ножевого предохранителя применяются пластиковые щипцы, которые хранятся в салонном блоке или в коммутационной коробке под капотом. Следует плотно захватить щипцами корпус вставки и потянуть деталь на себя. Снятый элемент следует осмотреть на предмет отсутствия следов коррозии или окисления на контактных поверхностях. При обнаружении следов коррозии требуется очистка контактных площадок, расположенных внутри блока. В этом случае проверяется состояние остальных элементов монтажного блока.
Вставить на штатное место новую деталь (из комплекта запасных вставок).
Проверить работоспособность оборудования.
Уложить щипцы на штатную точку крепления и закрыть блок кожухом.

Для замены предохранителя, расположенного в корпусе магнитолы, требуется:

Вынуть головное устройство из посадочного гнезда. Методика демонтажа зависит от конструктивных особенностей. Оригинальные магнитолы крепятся винтами, которые закрываются декоративной рамкой, расположенной на центральной части панели приборов. Снятие рамки выполняется монтажной лопаткой, изготовленной из мягкого пластика. Встречается методика крепления пружинными зажимами. Альтернативное оборудование располагается в металлической монтажной шахте, фиксируется боковыми пружинами.
Выдвинуть корпус из посадочного гнезда, а затем отстегнуть коммутационные штекеры.
Заменить вставку, используя щипцы.
Смонтировать на место штекеры, убедиться в работоспособности оборудования.
Установить на место снятые детали.

Если при проверке состояния плавких вставок выяснится, что детали целы, но головное аудиоустройство не включается, то причиной неработоспособности является отсутствие отрицательного питания. Проверка выполняется тестовым прибором, подключаемым к кабелю «минуса» (с изоляцией черного цвета). Причиной дефекта является обрыв кабеля или окисление болта на кузове, произошедшее вследствие попадания влаги или агрессивных веществ. Требуется очистить место контакта от продуктов коррозии; после присоединения шнура рекомендуется защитить место стыка специальным составом.

При включении штатной магнитолы, оснащенной кодовой защитой, пользователь столкнется с проблемой блокировки. Для восстановления работоспособности нужно ввести многозначный цифровой пароль, который записывается в сервисной книге или инструкции по эксплуатации. Если документация утрачена, то владельцу придется самостоятельно определить значение кода или обратиться в специализированный сервис. Методика определения пароля зависит от марки машины и модели установленного головного устройства.

Признаком выхода из строя предохранителя, обеспечивающего защиту цепи линейных выходов, является фоновый шум в громкоговорителях, не зависящий от работы прочего электрооборудования в транспортном средстве. Для ремонта необходимо выпаять малогабаритный элемент из печатной платы. Для демонтажа требуется специальное оборудование, используемое в радиотехнических мастерских. Самостоятельное выполнение операции затруднительно, поскольку дополнительно требует навыков работы с мелкими компонентами электроники.

Владельцы (с целью ускорения и упрощения ремонта) меняют элемент на тонкую медную проволоку, которая аккуратно впаивается в отверстия на печатной плате. При этом восстанавливается нормальное функционирование оборудования, но теряется защита от замыкания в цепи линейных выходов. Рекомендуется установка оригинальных элементов с номиналом, соответствующим заводским параметрам.

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

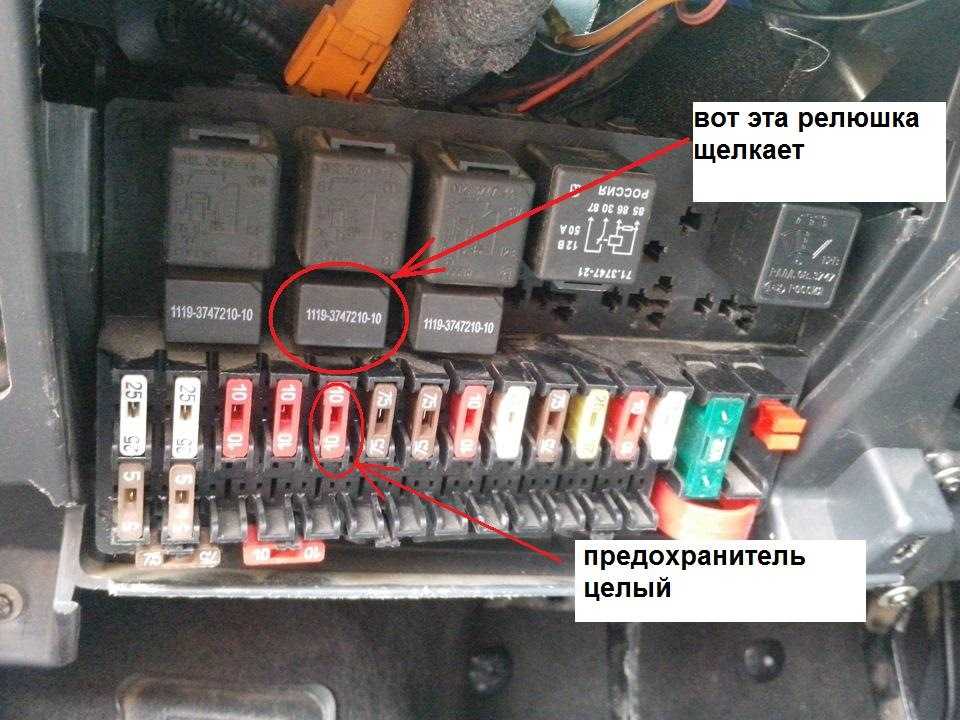

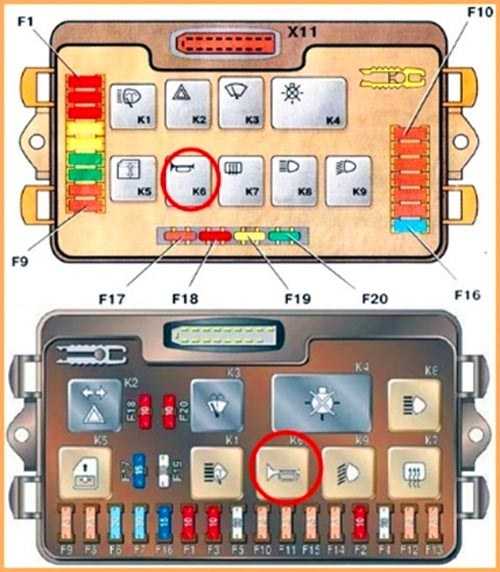

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Какой предохранитель на магнитолу

Магнитола в машине была запитана от прикуривателя, что не есть хорошо. Штатные провода на прикуриватель очень тонкие, и не расчитанны на такую нагрузку, если вешать на них магнитолу. Из-за этого, как только включишь музыку погромче обычного, постоянно горел предохранитель в монтажном блоке, на котором висит прикуриватель и обогрев заднего окна, а в моем случае еще и магнитола. Поменял уже штук пять предохранителей.
Хватит это терпеть, — подумал я, и поехал в магазин за проводом
Купил 3 метра обычного акустического кабеля сечением 2.5 мм, держатель под предохранитель, и круглую клемму

Припаял клемму, предохранитель

В итоге получилось вот так

Решил на другой конец провода сразу припаять клемму «папа», чтобы в машине обойтись без скруток

Из салона под капот провод протянул через резинку шлангов гидрокорректора

через эту резинку уже до меня просовывали провод от сигналки, поэтому отверстие для одного из шлангов было уже раздраконено как раз до нужного мне диаметра, чтобы просунуть сквозь него провод

Провод под капотом получился длинным, поэтому пришлось обмотать его вокруг адсорбера, как раз предохранитель получился в доступном месте, при необходимости его будет легко поменять. Предохранитель поставил номиналом в 15 А.

затянул провода пластиковыми хомутами и поставил на место адсорбер

Автомобильный электро предохранитель

Где находится предохранитель для магнитолы

Что делать при неисправности предохраняющего устройства?

Варианты места нахождения предохранителя прикуривателя и магнитолы

Советы специалистов

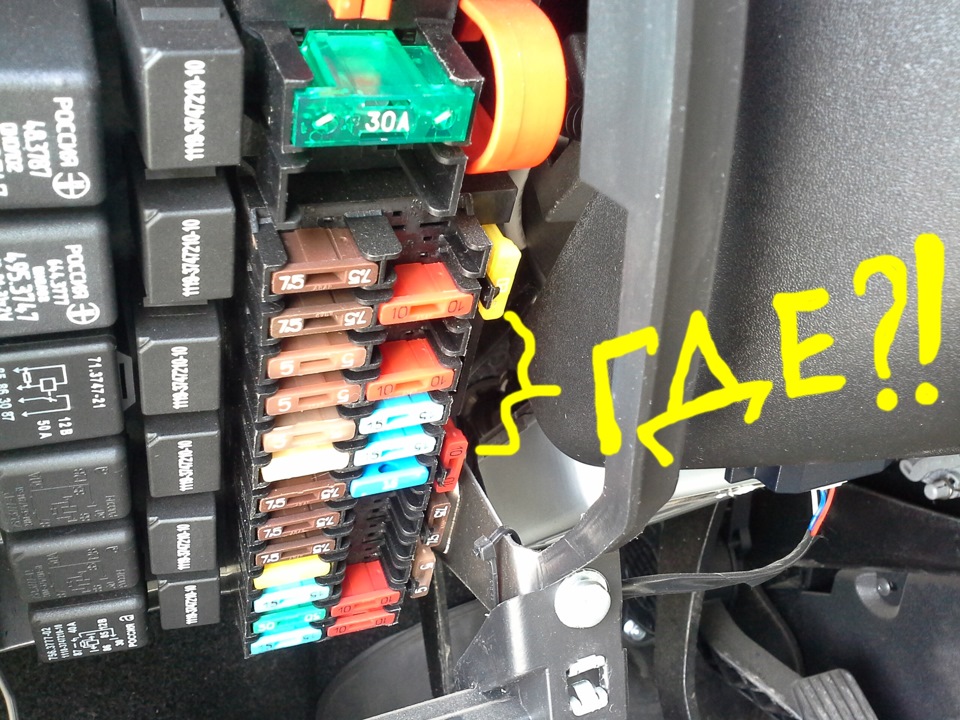

Вот этот предохранитель у меня и сгорел в последний раз. Поехал в сервис, заменили, теперь все нормально. Сейчас опять, через три месяца после того раза, сгорел. Это что, моя магнитола ломается? Еще и ее менять придется вместе с предохранителем?

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

Признаки неисправности

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Что делать и как заменить

предохранители;
пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

0 0 голоса

Рейтинг статьи

расположения, какой за что отвечает

Модификации монтажных блоков и предохранители ВАЗ 2112 за время выпуска модели не раз менялись. Радикальные новшества внесли только с 2002 года после появления инжектора на 16 клапанов.

В 2006 году в салоне был только один блок, а в 2007-ом к нему добавился консольный. Случилось это благодаря изменению щитка и коробки передач, добавлению европанели. Крышка основного блока стала откидной, что упростило доступ к плавким элементам. Сохранились отдельные вставки вне монтажных блоков, например, под тормозной колодкой.

Содержание

1 Основной монтажный блок
2 Консольный дополнительный блок
3 Распиновка блока предохранителей ВАЗ 2112
4 Схема предохранителей ВАЗ 2112
- 4. 1 Предохранитель и реле стартера
- 4.2 Предохранитель и реле бензонасоса
- 4.3 Реле и предохранитель на прикуриватель
- 4.4 Печка
- 4.5 Поворотники
- 4.6 Стоп-сигналы
- 4.7 Где находится предохранитель сигнализации
- 4.8 Вентилятор охлаждения
- 4.9 Какой предохранитель идет на магнитолу
- 4.10 Стеклоподъемники
- 4.11 Предохранитель и реле центрального замка ВАЗ 2112: где находится
- 4.12 Зажигание
- 4.13 Задний ход
- 4.14 Туманки
- 4.15 Реле контроля исправности ламп
- 4.16 Тормоз
- 4.17 Реле и предохранитель на форсунки
- 4.18 Предохранитель на свет в салоне
- 4.19 Подсветка номера
- 4.20 Генератор
- 4.21 Обогрев заднего стекла
- 4.22 Обогрев сидений
- 4.23 Реле стеклоочистителя
- 4.24 Зарядка
- 4.25 Ближний и дальний свет ВАЗ 2112
- 4.26 Предохранитель на приборную панель ВАЗ 2112
- 4.27 Габариты
- 4.28 Подогрев сидений
- 4. 29 Предохранитель спидометра ВАЗ 2112: где стоит
- 4.30 Открытие багажника
- 4.31 Предохранитель F6
- 4.32 ВАЗ 2112: перегорает предохранитель F17
- 4.33 Предохранитель F19
- 4.34 Реле К1
- 4.35 Реле К6
- 4.36 Датчик скорости
5 Бортовой компьютер

Основной монтажный блок

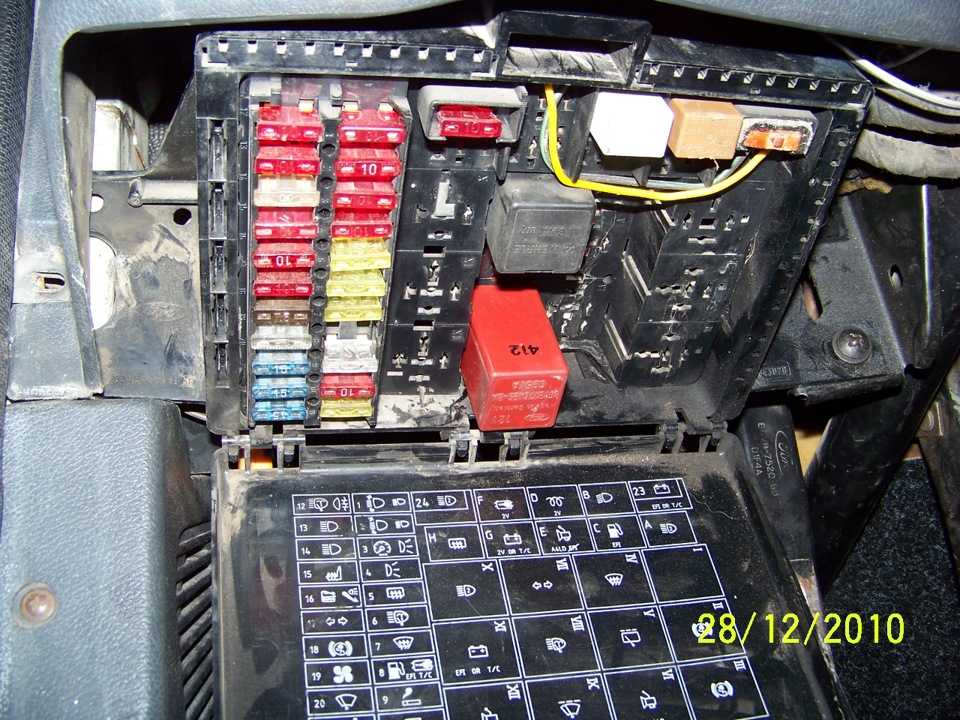

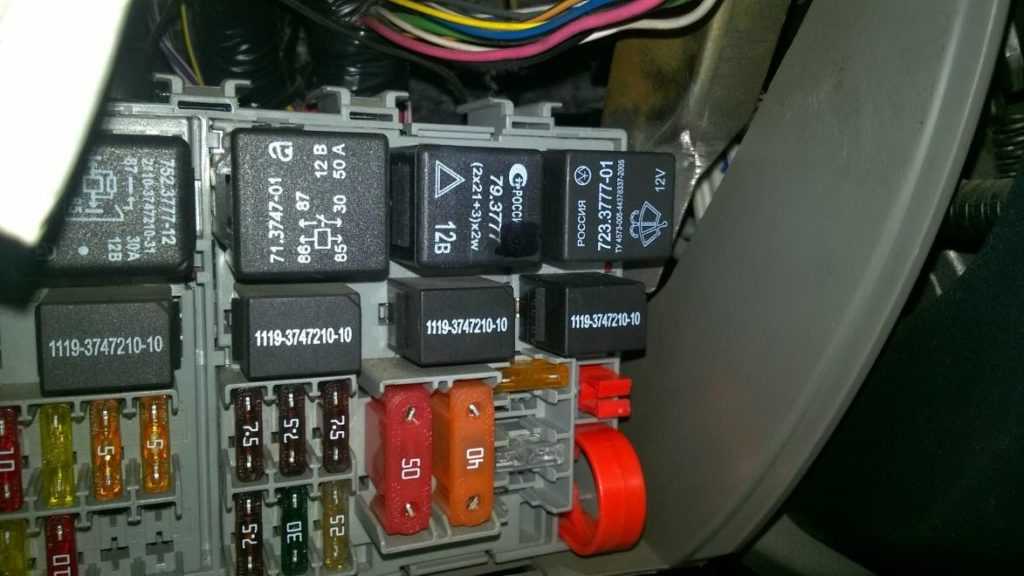

Поместили слева от рулевой колонки в салоне авто. Чтобы добраться до него, нажимают на специальную защелку, после блок опускается вниз.

Именно тут содержится основной набор предохранителей и реле.

Консольный дополнительный блок

Можно найти с правой стороны приборки за боковой облицовкой. Элементы связаны с работой двигателя.

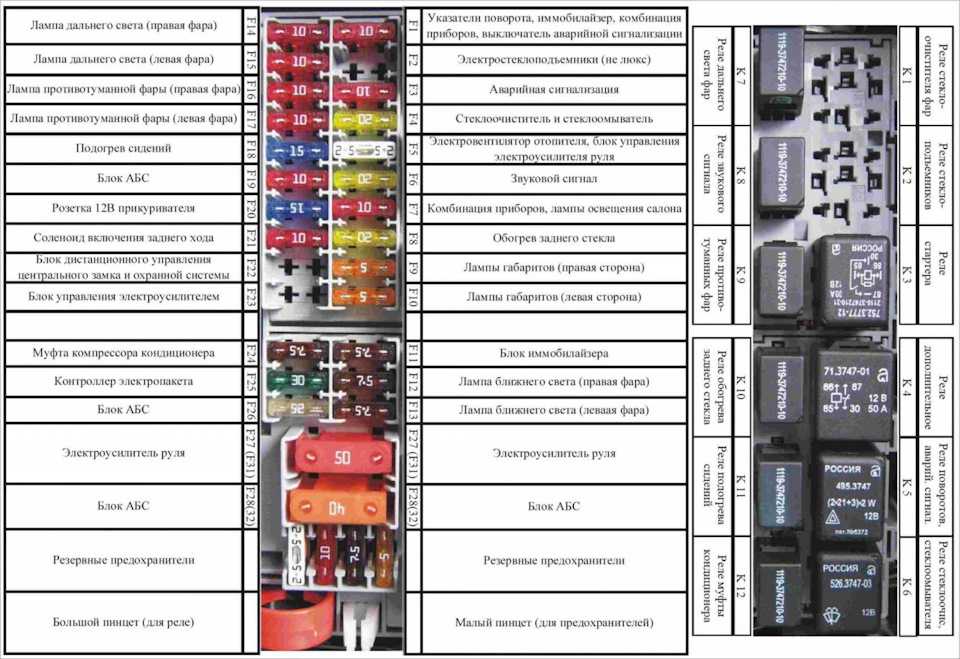

Распиновка блока предохранителей ВАЗ 2112

Порядок подключения электропроводки и расположения реле можно узнать из маркировки схемы.

Схема предохранителей ВАЗ 2112

С мотором на 8 клапанов и 16 оснащен основным монтажным блоком, а с 2008-го добавился дополнительный консольник. Схема с маркировкой элементов нанесена с левой стороны крышки основного блока и размещены ниже.

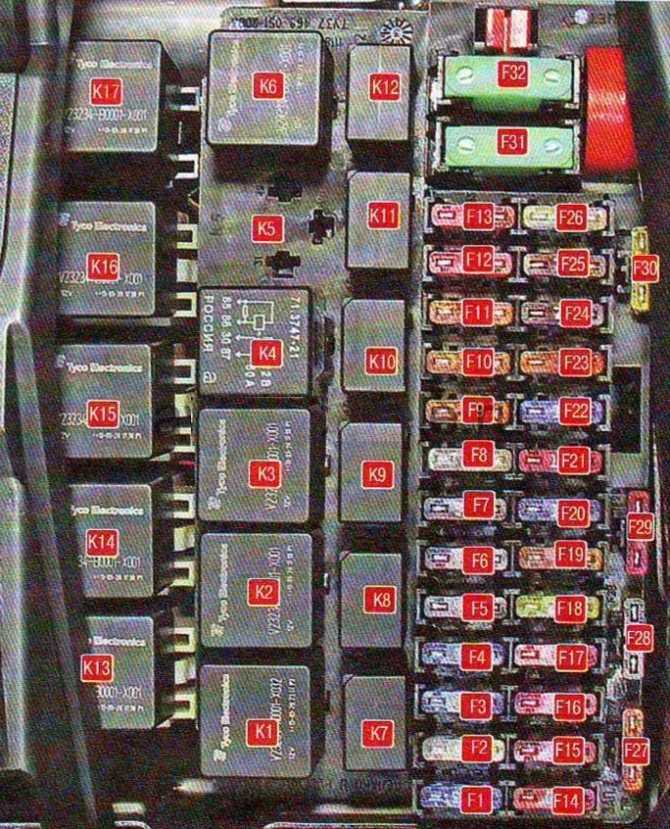

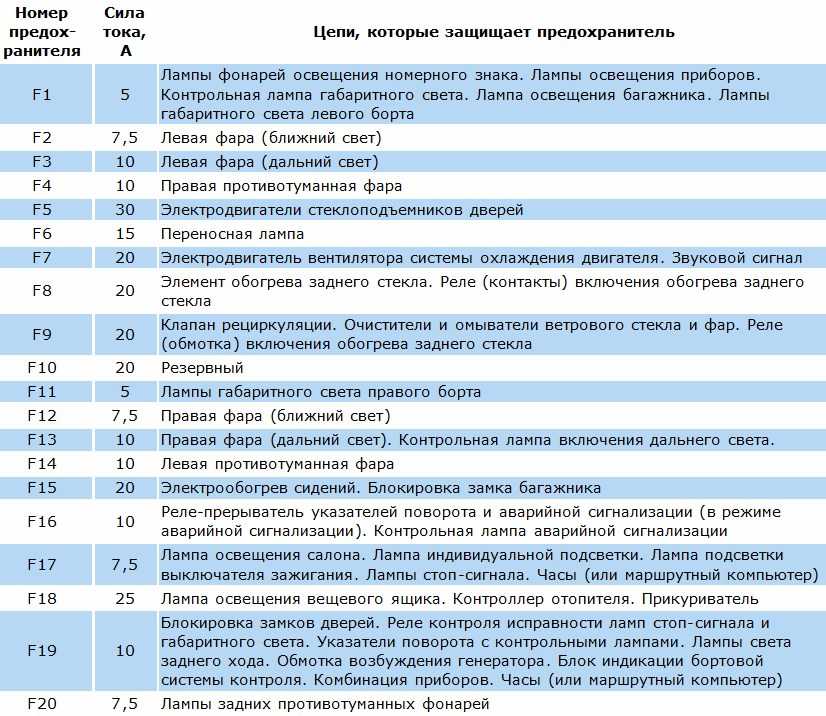

Обозначения всех элементов представлены далее. В таблице можно найти расшифровку.

Предохранители	Мощность, А	Что защищает
F1	5	Лампы включения освещения номерного знака, приборов, габаритного света, багажника, левого борта.
F2	7,5	Ближний свет
F3	10	Дальний
F4	10	ПТФ
F5	30	Стеклоподъемники дверей
F6	15	Переносная лампа (розетка)
F7	20	Вентилятор охлаждения двигателя. Звуковой сигнал.
F8	20	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла.
F9	20	Клапан рециркуляции. Очистители, омыватели ветрового стекла и фар (предохранитель дворников). Реле включения обогрева заднего стекла.
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Ближний слева
F13	10	Дальний слева. Контрольная лампа включения
F14	10	Левая ПТФ
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Поворотники и аварийка.
F17	7,5	Освещение салона. Выключатель зажигания. Стоп-сигнала. Часы.
F18	25	Освещение вещевого ящика. Контроллер отопителя. Предохранитель прикуривателя.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритов. Указатели поворота. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы.
F20	7,5	Лампы задних противотуманок.

Реле

K1 — контроль исправности ламп;
K2 — очиститель ветрового стекла;
KЗ — указатели поворота и аварийка;
K4 — включение ближний свет;
K5 — дальний свет;
K6 — дополнительное реле;
K7 — обогрев заднего стекла;
K8 — задних ПТФ.

Предохранитель и реле стартера

Установлены на самом устройстве между двигателем и радиатором вентилятора. В случае появления признаков неисправности лучше не временить с заменой элемента и поставить новое реле.

Предохранитель и реле бензонасоса

Находится в дополнительном монтажнике салона — №3. Отвечает за топливный насос реле № 5.

Реле и предохранитель на прикуриватель

№ F18 рассчитан на 25 Ампер.

Печка

За защиту работы электроцепи моторчика отопителя отвечает элемент F18 на 25 А.

Поворотники

Элементы промаркированы как F19 и рассчитаны на 10 Ампер.

Стоп-сигналы

Расположены в главном блоке — № F17. Его мощность — 7,5 А.

Где находится предохранитель сигнализации

№ F16 и номиналом 10 А.

Вентилятор охлаждения

За его защиту ответственен элемент F7 мощностью 20 Ампер.

Какой предохранитель идет на магнитолу

Это F4 номиналом 20 А.

Стеклоподъемники

F5 на 30 А.

Предохранитель и реле центрального замка ВАЗ 2112: где находится

Их можно найти в отдельной коробке за основным монтажным блоком.

Зажигание

Главное реле находится в дополнительном блоке салона, там его номером 6.

Задний ход

За лампы ответственен F19 номиналом 10 Ампер.

Туманки

Защищены тремя вставками: правая — F4, левая — F14, а задние — F20. Мощность всех ПТФ равна 10 Ампер. В случае тюнинга может понадобится замена на новые вместе с противотуманками. Подключение происходит через переключатель К8.

Реле контроля исправности ламп

Промаркировано как К1 в основном блоке ВАЗ 2112.

Тормоз

Установлено под педалью тормоза.

Реле и предохранитель на форсунки

Отвечает дополнительный элемент F3 на 15 Ампер.

Предохранитель на свет в салоне

За безопасную работу лампы освещения салона ВАЗ 2112 отвечает элемент F17 мощностью 7,5 А.

Подсветка номера

Отвечает F1 номиналом 5 Ампер.

Генератор

Трехуровневое реле регулятор напряжения находится на устройстве. Заводской элемент лучше заменить на новый, поскольку трехуровневая регулировка напряжения часто приводит к короткому замыканию.

Обогрев заднего стекла

За включение отвечает реле К7. Защищает электроцепь F8 номиналом 20 Ампер.

Обогрев сидений

Его защищает вставка F15 на 20 Ампер.

Реле стеклоочистителя

Это К2 и без его стабильной работы не будет подачи омывайки на лобовое стекло, и дворники не смогут выполнять свою работу.

Зарядка

Расположили рядом с прибором — один из немногих элементов такого рода под капотом авто.

Ближний и дальний свет ВАЗ 2112

Защищен предохранителями F2 и F12 (левая и правая фары), а дальний — F3 и F13 (левый и правый). В первом номинал 7,5 А, а во втором — 10 А.

Предохранитель на приборную панель ВАЗ 2112

Расположен в жгуте проводов, ведущих к панели приборов от аккумулятора.

Габариты

Отвечают 2 плавких элемента — F1 и F11, левый и правый. Мощность обоих равна 5 Амперам. Заводские предохранители требуют замены из-за того, что габариты часто сгорают в связи с их неполадками.

Подогрев сидений

Его защищает элемент, промаркированный, как F15 на 20 Ампер.

Предохранитель спидометра ВАЗ 2112: где стоит

Его нет.

Открытие багажника

Это Ф1 и рассчитан на 5 А.

Предохранитель F6

Отвечает за защиту от перегорания розетки авто. Его номинал 15 Амперам.

ВАЗ 2112: перегорает предохранитель F17

Чаще всего этот элемент, отвечающий за освещение салона, выходит из строя из-за неисправности аккумулятора. Его мощность 7,5 А.

Предохранитель F19

Отвечает за защиту стоп-сигнала, фары заднего хода и габаритов.

Реле К1

Реле К6

Это резервный элемент.

Датчик скорости

Расположен на жгуте проводов, ведущих к прибору.

Бортовой компьютер

За него отвечает плавкий элемент F17 или F19. В первом случае мощность равна 7,5 А, а во втором — 10 А.

Оставить отзыв

Где находится предохранитель на стеклоподъемники

Специалисты, которые работают в сервисных центрах, используют одно твердое правило — если в машине начались неполадки с электрикой, прежде всего нужно посмотреть на состояние предохранителей.

Расположение, схема и обозначение предохранителей:

F20 — запасной предохранитель
F19 — запасной предохранитель
F18 — запасной предохранитель
F17 — запасной предохранитель
F16 — предохранитель ламп приборной панели
F15 — левый дальний свет
F14 — правый дальний свет
F13 — левый ближний свет
F12 — правый ближний свет
F11 — правые габариты
F10 — габаритные огни, подсветка приборов и номера
F9 — предохранитель левой «противотуманки»
F8 — предохранитель правой «противотуманки»
F7 — предохранитель прикуривателя и переднего стеклоомывателя
F6 — стеклоподъемники
F5 — вентилятор радиатора и звуковой сигнал
F4 — предохранитель обогревателя заднего стекла и подкапотного освещения
F3 — свет в салоне
F2 — «аварийка» и «поворотники»
F1 — задние противотуманные фары
К9 — реле ближнего света
К8 — реле дальнего света
К7 — реле обогрева заднего стекла
К6 — реле сигнала
К5 — реле стеклоподъемников
К4 — проверка ламп
К3 — реле переднего стеклоочистителя
К2 — реле «аварийки» и «поворотников»
К1 — очиститель фар

Короткий видео-обзор блока предохранителей на ВАЗ:

Содержание

Предохранитель стеклоподъемника
Краткая справка
Как его найти?
Резюме
Мазда 3 клуб (Mazda 3 . ru)
Где находится предохранетель стеклоподъёмн.
Нравится Не нравится Golsv84 23 янв 2011
Нравится Не нравится astons 23 янв 2011

Нравится Не нравится Golsv84 23 янв 2011
Гость_Uran [238]_* 23 янв 2011
Нравится Не нравится astons 23 янв 2011
Нравится Не нравится Golsv84 23 янв 2011
Гость_Uran [238]_* 23 янв 2011
Нравится Не нравится astons 23 янв 2011
Нравится Не нравится Golsv84 23 янв 2011
Нравится Не нравится astons 23 янв 2011
Гость_Uran [238]_* 23 янв 2011
Нравится Не нравится Golsv84 23 янв 2011
Гость_Uran [238]_* 23 янв 2011
Нравится Не нравится astons 23 янв 2011
Нравится Не нравится Golsv84 23 янв 2011
Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112
Схема расположения предохранителей ВАЗ 2110, 2111, 2112
Предохранители и реле ВАЗ 2110 — 2112
Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Предохранитель стеклоподъемника

К самым старым и проверенным видам электрических систем автомобиля можно отнести приводы стекол. Действительно, привычные механические стеклоподъемники можно найти лишь на некоторых моделях авто, тогда как электропривод уже давно вошел в обиход и используется повсеместно. Работа стеклоподъемника не была бы возможной, если бы не столь важный элемент, как предохранитель. В этой статье мы расскажем о том, где располагается предохранитель стеклоподъемников, и как выяснить, какой именно элемент отвечает за их работу.

Краткая справка

Предохранитель автомобильного стеклоподъемника является лишь одним из целого списка элементов, которые так или иначе участвуют в подъеме и опускании стекла. В действительности самым основным узлом, без которого стекло не сдвинулось бы с места, является электрический моторчик, снабженный реле. В зависимости от того, в каком направлении через моторчик пропускается электрический ток, стекло может подниматься или опускаться.

Непосредственное управление стеклоподъемниками осуществляется через клавишу, которая может быть нажата в одном из двух положений. Соответственно, в зависимости от того, в какую сторону происходит нажатие, стекло может двигаться в одном из двух возможных направлений, открываясь полностью или частично.

Тем не менее, как и любая другая электрическая цепь, проводка стеклоподъемников и, как следствие, все присутствующие в ней элементы могут подвергаться перепадам напряжения или действию тока, величина которого превышает максимальный рабочий порог устройств. Для того чтобы предохранить чувствительное к перепадам напряжения оборудование от выхода из строя, в цепь стеклоподъемников встраивают плавкий элемент.

Принцип работы такого предохранителя достаточно прост. В его корпус встраивается тонкая нить из проводника, которая соединяет противоположные контакты друг с другом. Параметры нити подобраны таким образом, что при подаче тока, превышающего порог, нить из-за высокого сопротивления нагревается и плавится, за счет чего ток перестает соединять контакты вместе.

Если это произошло, то элемент подлежит немедленной замене. Сам предохранитель стоит копейки, зато все оборудование, включая моторчик и реле, сохраняет свою работоспособность и не выходит из строя достаточно продолжительное время, если, конечно, порог по силе тока у плавкого элемента подобран правильно.

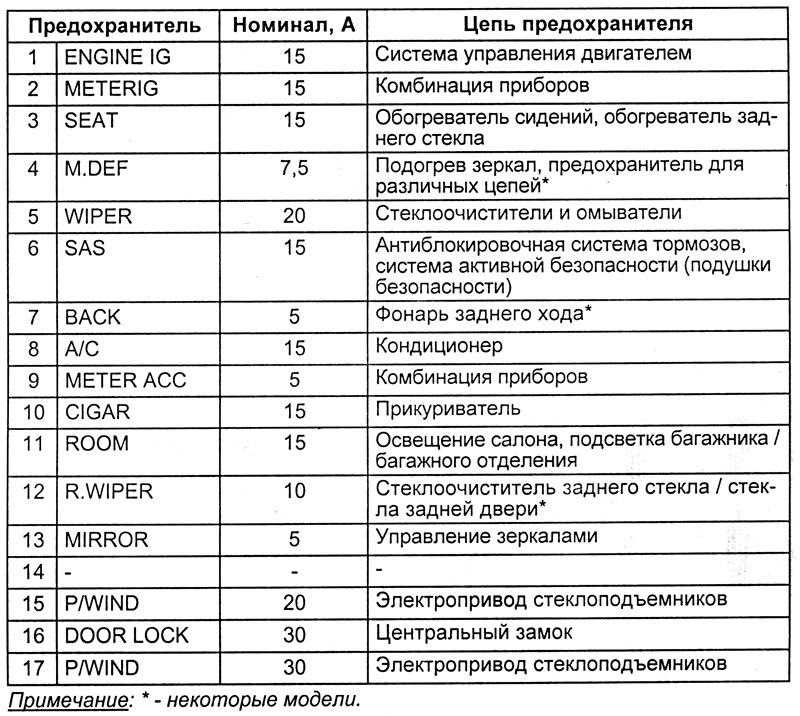

Как его найти?

Как только стеклоподъемники перестают реагировать на нажатие кнопок, у многих автовладельцев начинается настоящая паника: и правда, ремонт электрики стоит недешево, не говоря уже о стоимости запасных частей для среднестатистической иномарки. Впрочем, не все так драматично, ведь самой частой причиной выхода стеклоподъемников из строя является именно сгоревший элемент.

Понять, какой элемент отвечает за работу привода стекол и где он находится, не так просто, если под рукой нет специальной документации. Под такой документацией подразумевается схема, где указываются все плавкие элементы электрических цепей автомобиля и их расположение в щитке.

Обычно такой щиток находится под панелью приборов или, например, с ее торцевой стороны. Узнав, где находится нужный предохранитель, и выяснив, какова его номинальная сила тока, можно смело менять элемент на новый и проверять работоспособность электростеклоподъемников на своем автомобиле.

В большинстве случаев такая процедура решает проблему с неработающим приводом стекол. Если это не помогло, то стоит проверить целостность цепей тестером и убедиться, что элемент заменен согласно схеме, а его номинал действительно совпадает с требуемым.

Резюме

Предохранитель привода стекол — это крайне важный элемент, от исправной работы которого зависит функционирование всей системы в целом. Если привод стекла по каким-то причинам отказывается работать, то стоит обратить внимание именно на него, а уже потом обращаться к услугам электрика и выяснить истинную причину поломки.

Мазда 3 клуб (Mazda 3 .ru)

Где находится предохранетель стеклоподъёмн.

Где находится предохранитель на: Страница не найдена

Нравится
Не нравится

Golsv84 23 янв 2011

Нравится
Не нравится

astons 23 янв 2011

отказали или с твоей двери не управляются?

Прошу прощения не правильно сказал, Юрий, я тока учусь ))))))))))

Нравится
Не нравится

Golsv84 23 янв 2011

отказали или с твоей двери не управляются? а предохранители одни под капотом на правом крыле, одни в салоне под бардачком вообще в сделай сам зайди, там все есть, или позвони, тел. в подписи

Работает с моей двери только мой стеклоподъёмник а остальные не с моей двери не открываются ни каждый по отдельности!

Гость_Uran [238]_* 23 янв 2011

кнопка блокировки отжата? а стеклоподъёмники по парам запараллелены.. один предохранитель на одну сторону.. если водительский работает, а другие нет, то, скорее всего, кто-то с очень непрямыми руками как-то зажал кнопку блокировки. удачи в расковыривании ыы

а предохранители одни под капотом на правом крыле

так вот к Вашему сведению
предохранителей на стеклоподъёмники всего 3.

два по 30А и один на 10А, по 30А идут на моторы самих приводов на левую и правую сторону соответственно.. а на 10А идёт на питание модулей управления стеклоподъёмников и все они находятся в блоке под бардачком.

«на правом крыле» — это ПЯТЬ!

Нравится
Не нравится

astons 23 янв 2011

Нравится
Не нравится

Golsv84 23 янв 2011

если нужен блок в салоне то: подлезаешь под бардачек или снимаешь его, снимаешь пластик накладку она на защелка, откручиваешь 2 винта пластиковых и блок у тебя вниз свисает сейчас эту тему найду ссылку скину, ну а если то что Юра сказал не поможет вот тебе фото Салонный фильтр там все хорошо показанно (хотя странно конечно твой работает!?)

Он точно под бордачком пассажира, не поб рулём? Жду ссылку спасибо!

Гость_Uran [238]_* 23 янв 2011

всё классно, но если бы были знаки препинания, уверен, было бы на много понятней.

делаем ставки господа

топикстартер, глянь сначала, горят ли лампочки на кнопках всех дверей, если на водительском горит, а на остальных нет.. предохранители не при чём

Нравится
Не нравится

astons 23 янв 2011

Нравится
Не нравится

Golsv84 23 янв 2011

всё классно, но если бы били знаки препинания, уверен, было бы на много понятней.

делаем ставки господа

Да именно, на моём лампочки подсветки горят а на остальных дверях потухла подсветка стеклоподъёмника! Что делать?

Нравится
Не нравится

astons 23 янв 2011

Гость_Uran [238]_* 23 янв 2011

мой первое сообщение первые строчки ещё пару раз перечитай

если водительский работает, а другие нет, то, скорее всего, кто-то с очень непрямыми руками как-то зажал кнопку блокировки.

удачи в расковыривании

Нравится
Не нравится

Golsv84 23 янв 2011

мой первое сообщение первые строчки ещё пару раз перечитай

если водительский работает, а другие нет, то, скорее всего, кто-то с очень непрямыми руками как-то зажал кнопку блокировки. удачи в расковыривании

Нет кнопка работает, она зажимается и отжимается! Или это не показатель?

Гость_Uran [238]_* 23 янв 2011

когда отжимается, должны загораться все остальные. значит, либо она не включает, либо что-то сломалось.
сними модуль с накладкой, открути его от накладки.. потом возьми для начала зубную щётку и почисть все кнопки.. затем, не помню какими многогранниками, раскрути сам модуль. протри резиновую прокладку со стороны кнопок от грязи.. просто почисть внутри всё.

P.S.: кароч. разбирайтесь сами.. я поехал

Нравится

Не нравится

astons 23 янв 2011

Нравится
Не нравится

Golsv84 23 янв 2011

Парни смотрите забыл гданое указать! Сперва, перед отказом стеклоподъёмников с моей двери открывалось только заднее левое стекло, а остальные открывались каждый со своей двери. А потом короче потухли и кнопки и сами стеклоподёмники перестали работать! Спасибо парни за советы!

Скорее кнопка и предохранитель. хрен знает что? ну залазить предётся.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

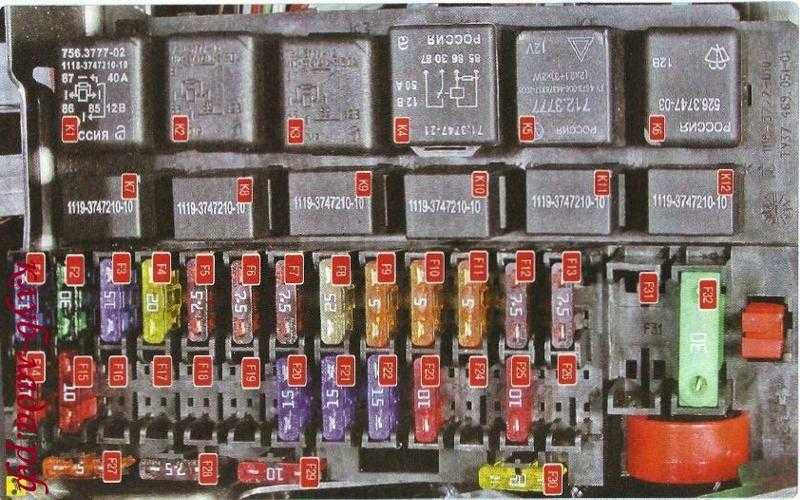

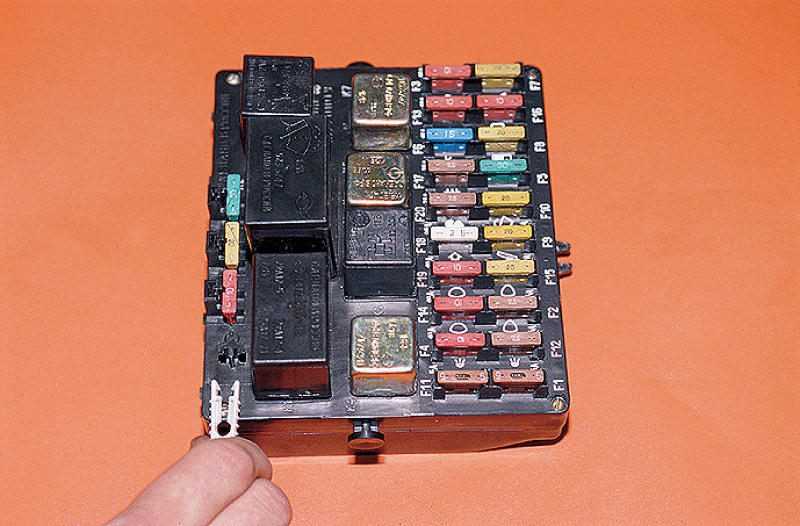

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

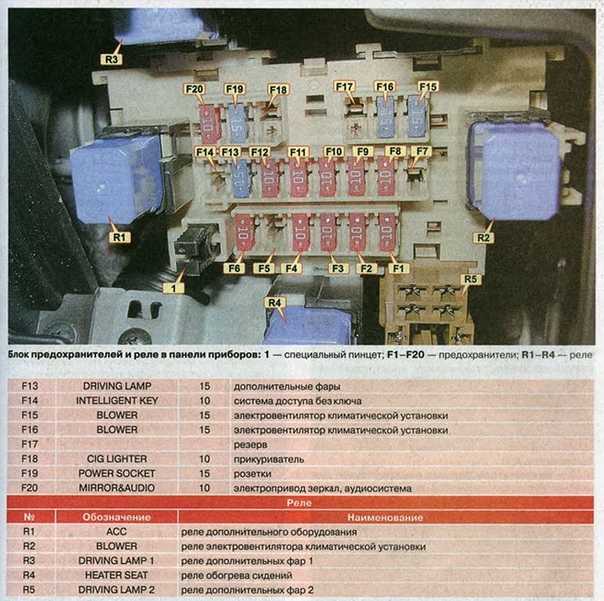

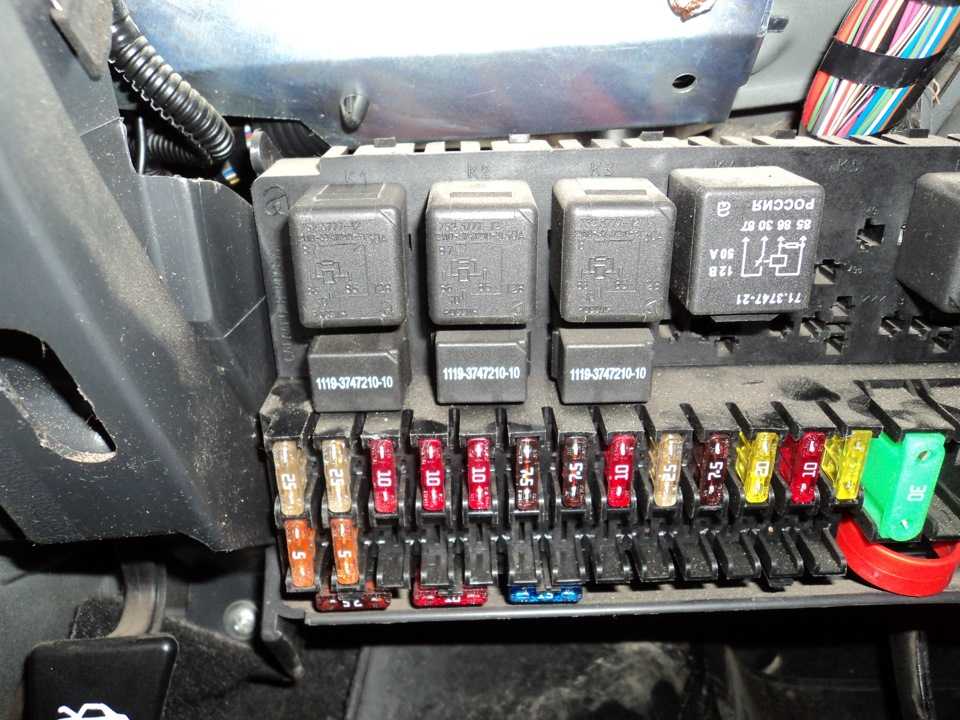

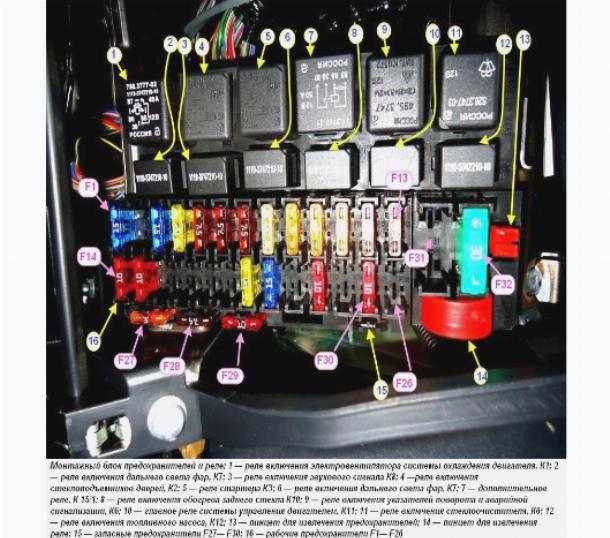

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

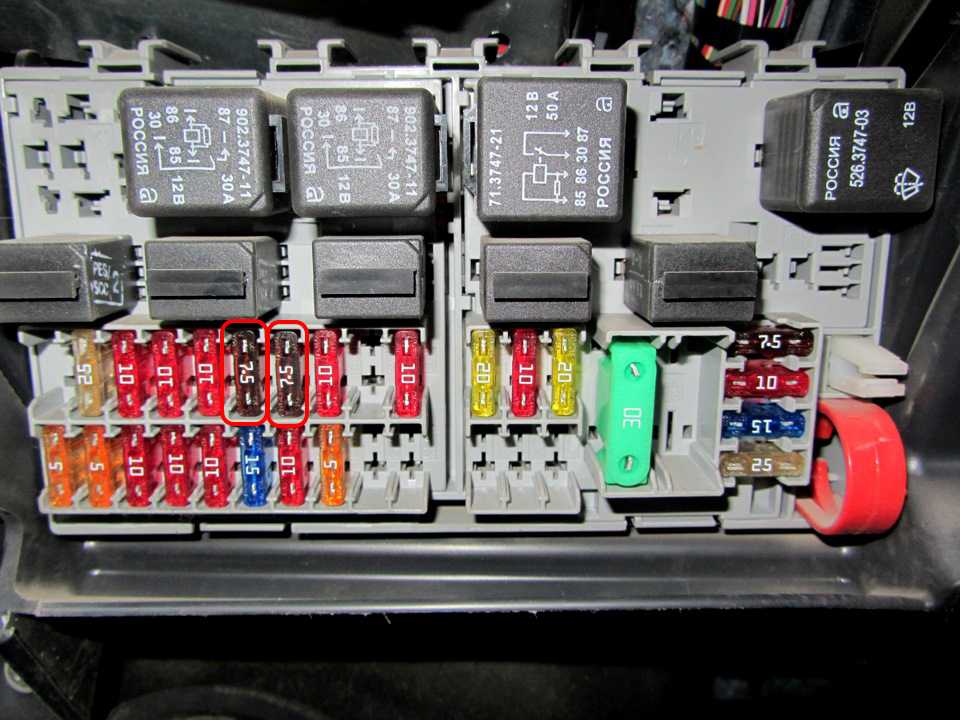

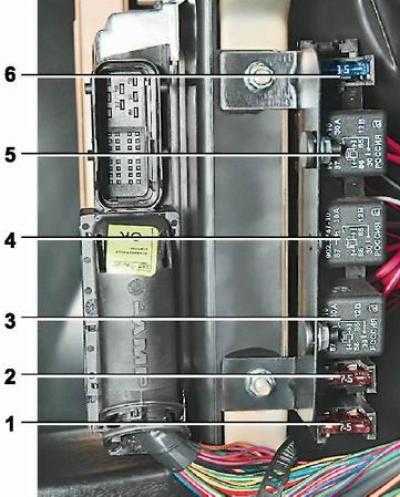

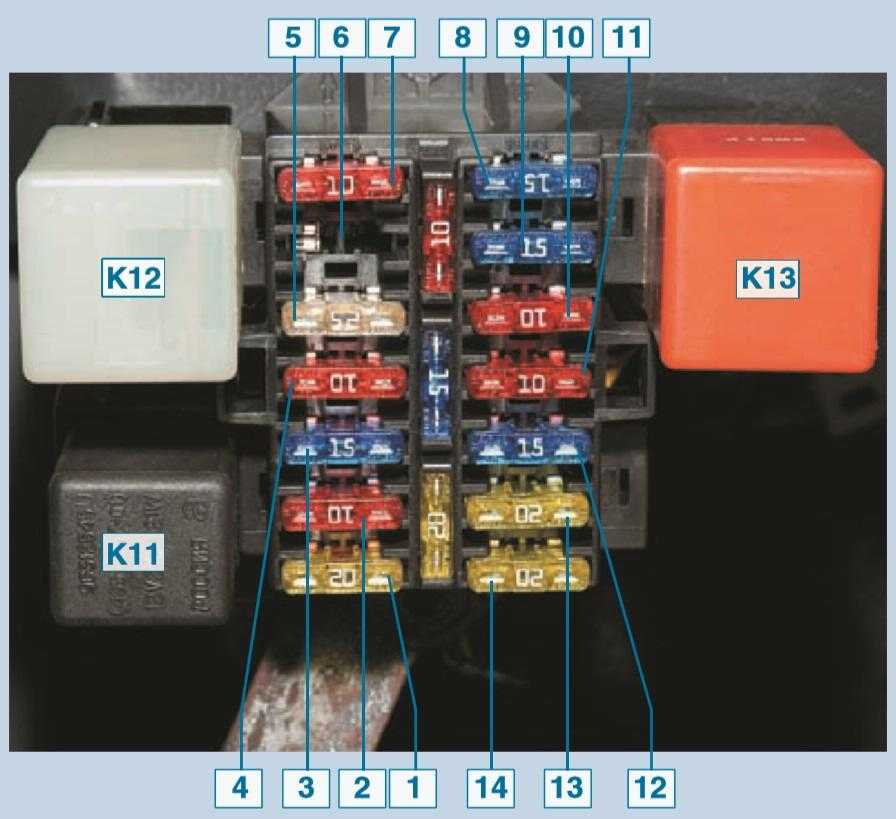

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Назначение предохранителей, реле и их замена Нива ВАЗ 21213, 21214, 2131 lada 4×4

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Содержание:

Расположение предохранителей в салоне и под капотом (начиная с 2020 г.)
Расположение основных предохранителей (до 2020 г.)
Дополнительные блоки реле
Дополнительные предохранители и реле для автомобилей с ЭСУД
Дополнительные предохранители для автомобилей с ABS
Дополнительные предохранители для комплектации Urban
Замена предохранителей

Раположение предохранителей и реле (начиная с 2020 г.)

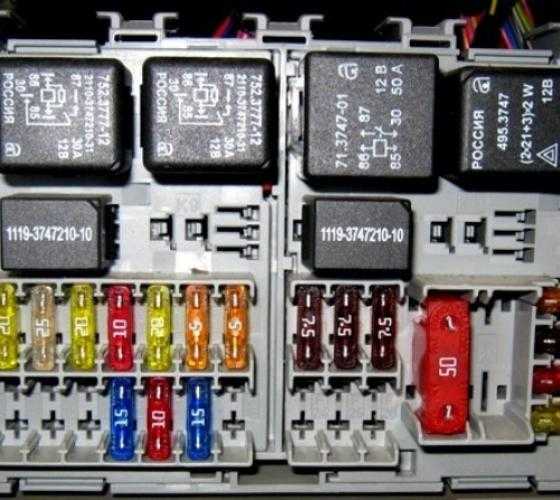

Плавкие предохранители и реле размещены в двух блоках: в салоне (рис . 48) и моторном отсеке (рис. 49) .

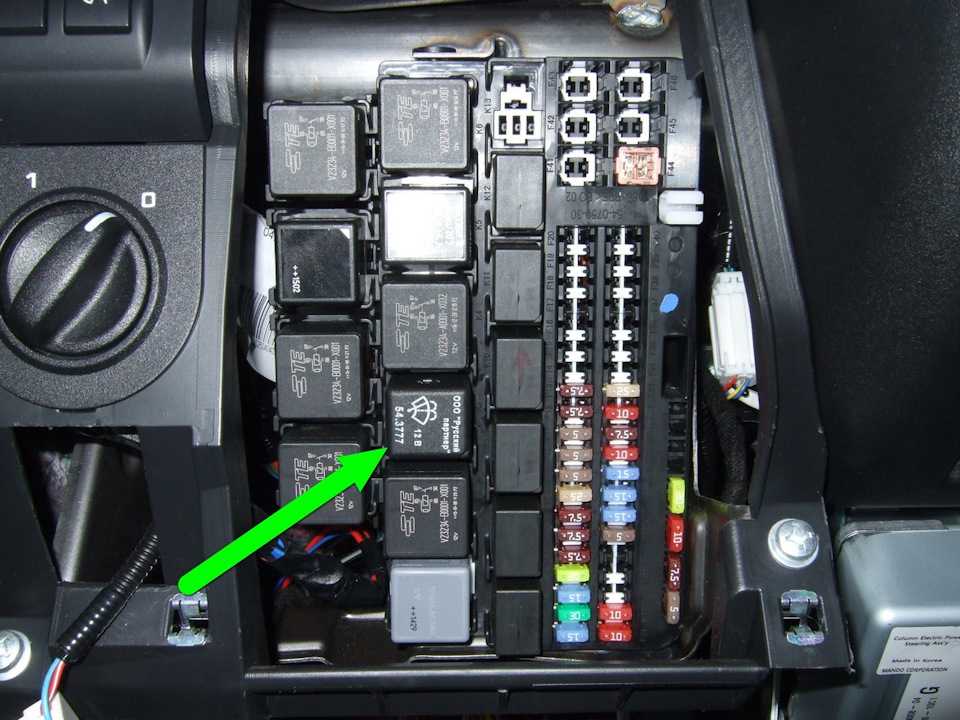

Рис. 48. Монтажный блок в салоне

Рис. 49. Монтажный блок в моторном отсеке

При замене плавких предохранителей и реле необходимо использовать только новые предохранители и реле, имеющие маркировку в соответствии с таблицами 1 и 2 . Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ», согласно таблицам 1 и 2 .

Блок предохранителей и реле в салоне

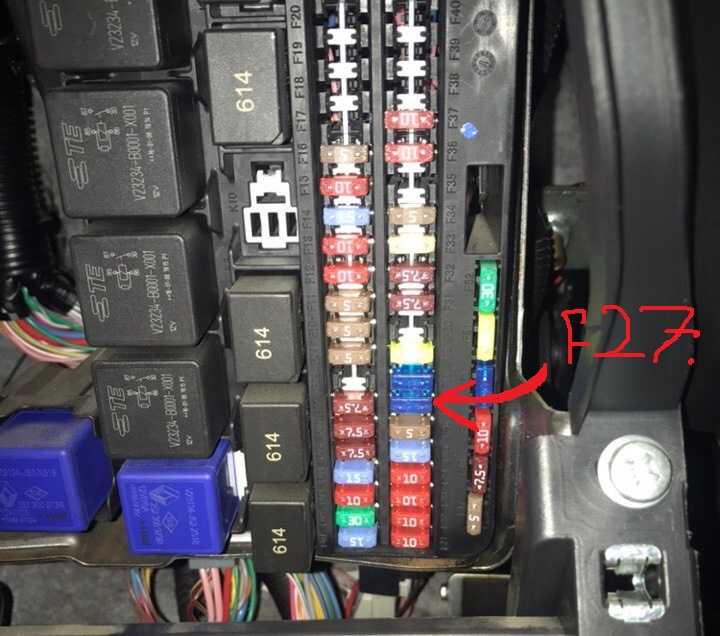

Рис. 50. Схема монтажного блока в салоне с нумерацией предохранителей и реле

Таблица 1

ПРЕДОХРАНИТЕЛИ В БЛОКЕ САЛОНА
Номер предохранителя	Номинал	Защищаемые цепи
F12	7,5А	Питание датчика расхода воздуха, датчика фазы, датчиков кислорода верхнего и нижнего, клапана продувки адсорбера
F13	15А	Питание заднего стеклоочистителя и омывателей переднего и заднего стекол
F14	15А	Питание розетки 12 В багажника
F15	15А	Питание обогревателей передних сидений
F16	25А	Питание передних стеклоподъемников и управления боковых зеркал
F17	15А	Питание переднего стеклоочистителя
F18	15А	Питание радиоприемника
F19	20А	Питание первой и второй розеток 12 В салона
F20	15А	Питание муфты кондиционера
F21	5А	Питание К15 гидроагрегата ABS
F22	20А	Питание обогревателя заднего стекла
F23	20А	Питание вентилятора отопителя салона
F24	5А	Питание лампы заднего хода и сигнала К15 радио
F25	10А	Питание аварийной сигнализации и комбинации приборов
F26	7,5А	Сигнал К15 аварийной сигнализации и комбинации приборов
F27	7,5А	Питание блока СНПБ
F28	5А	Сигнал выключателя тормоза и сцепления
F29	15А	Питание топливного насоса и диагностического разъема
F30	10А	Питание задних противотуманных фонарей
F31	7,5А	Питание противотуманных фар
F32	10А	Питание левых габаритных огней, фонаря освещения номерного знака и плафона багажника
F33	7,5А	Питание правых габаритных огней и внутрисалонной подсветки органов управления
F34	10А	Питание дневных ходовых огней (ДХО)
F35	10А	Питание лампы ДС левой фары
F36	10А	Питание лампы БС левой фары
F37	10А	Питание лампы БС правой фары
F38	10А	Питание лампы ДС правой фары
F39	5А	Питание панели кондиционера
F40	7,5А	Питание обогревателей боковых зеркал
F41	7,5А	Питание ламп стоп-сигнала и ДСТ
F42	5А	Питание плафона освещения салона
РЕЛЕ В БЛОКЕ САЛОНА
Номер реле	Номинал	Назначение реле
К5	З0А	Реле включения стартера
Кб	40А	Разгрузочное реле замка зажигания
К7	20А	Реле включения ДС левой и правой фар
К8	20А	Реле включения БС левой и правой фар
К9	20А	Реле включения топливного насоса
К10	20А	Главное реле ЭСУД
К11	20А	Реле включения обогрева передних сидений
К12	20А	Реле включения муфты кондиционера
К13	20А	Реле включения вентилятора отопителя
К14	20А	Реле включения левого ДХО
К15	20А	Реле включения правого ДХО
К16	20А	Реле включения обогрева заднего стекла

Блок предохранителей и реле в моторном отсеке

Рис. 51. Схема монтажного блока в моторном отсеке с нумерацией предохранителей и реле

Таблица 2

ПРЕДОХРАНИТЕЛИ В БЛОКЕ МОТОРНОГО ОТСЕКА
Номер предохранителя	Номинал	Защищаемые цепи
F1	60А	Защита АКБ от короткого замыкания генератора
F2	60А	Защита АКБ от короткого замыкания генератора
F3	40А	Подача питания на монтажный блок салона
F4	40A	Питание гидронасоса гидроагрегата ABS
F5	30A	Питание верхнего вентилятора радиатора
F6	30A	Питание нижнего вентилятора радиатора
F7	25А	Питание электроклапанов гидроагрегата ABS
F8	25А	Общее питание внешней светотехники
F9	20А	Питание ЭСУД
F10	15А	Питание звукового сигнала
РЕЛЕ В МОТОРНОМ ОТСЕКЕ
Номер реле	Номинал	Назначение реле
К1	40А	Реле 1 включения верхнего вентилятора
К2	40А	Реле 2 включения верхнего вентилятора
КЗ (желтое)	40А	Реле 3 включения нижнего вентилятора

Цепи, защищаемые плавкими предохранителями (до 2020 г. )

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

Рис. 44. Плавкие предохранители
(назначение указано в таблице 3)

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т. ч. Urban)

Вариант 2 (более старый)

№ и номинал предохранителя	Защищаемая цепь
Блок 1
1 (16А)	Электродвигатель вентилятора отопителя Реле включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
2 (8А)	Комбинация приборов Лампы света заднего хода (в задних фонарях) Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения блокировки дифференциала в раздаточной коробке
3 (8А)	Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 (8А)	Правая фара (лампа дальнего света)
5 (8А)	Левая фара (лампа ближнего света)
6 (8А)	Правая фара (лампа ближнего света)
7(8А)	Лампа переднего левого габаритного огня Лампа заднего левого габаритного огня Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8 (8А)	Лампа переднего правого габаритного огня Лампа заднего правого габаритного огня Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9 (16А)	Элемент обогрева заднего стекла и реле его включения
10 (16А)	Звуковой сигнал Плафоны освещения салона Лампы стоп-сигналов в задних фонарях Лампы дополнительного сигнала торможения
Блок 2
11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
13 (8А)	Лампы и реле заднего противотуманного огня
14(16А)	Прикуриватель
15(16 А)	Резервный
16 (8А)	Резервный

№ и номинал предохранителя	Защищаемая цепь
Блок 1
1 (16А)	Электродвигатель вентилятора отопителя Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
2 (8А)	Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Тахометр
3 (8А)	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
4 (8А)	Правая фара (дальний свет)
5 (8А)	Левая фара (ближний свет)
6 (8А)	Правая фара (ближний свет)
7 (8А)	Подфарник левый (габаритный свет) Левый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8 (8А)	Подфарник правый (габаритный свет) Правый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9 (16А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16А)	Звуковой сигнал Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
Блок 2
11 (8А)	Резервный
12 (8А)	Резервный
13 (8А)	Лампы противотуманного света, реле заднего противотуманного огня
14 (16А)	Прикуриватель
15 (16А)	Резервный
16 (8А)	Резервный

Дополнительные блоки предохранителей и реле

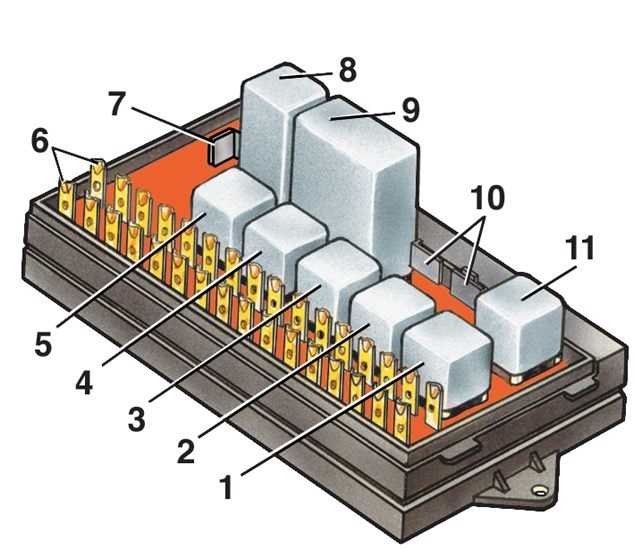

Блок реле под панелью приборов, над педалью «газа»: 1 — реле заднего противотуманного света; 2 — реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

Дополнительные блоки для автомобилей с ЭСУД

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

Рис. 45. Дополнительные предохранители (ЭСУД)
(назначение указано в таблице 4)

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

ТАБЛИЦА 4 (для рис. 45)

Вариант 1 (более новый, в т.ч. Urban)

Вариант 2 (более старый)

№ и номинал предохранителя	Защищаемая цепь
1 (15А)	Датчики ЭСУД Реле стартера Клапан продувки адсорбера
2 (15А)	Форсунки Катушки зажигания Контроллер ЭСУД Реле электровентилятора правого, левого
3,4 (З0А)	Электровентиляторы (правый, левый) Реле электровентилятора правого, левого
5 (15А)	Электробензонасос Реле электробензонасоса

№ и номинал предохранителя	Защищаемая цепь
1 (7,5A)	Контроллер
2 (15А)	Реле электробензонасоса (контакты) Электробензонасос
3 (15А)	Главное реле
4, 5 (30А)	Реле электровентиляторов (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый)

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 5.

Таблица 5

Предохранитель	Защищаемая цепь
Провод типа «предохранительная линия»	Главное реле ЭСУД
	Диагностическая колодка
	АПС
	Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2-й вариант)

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 6.

Таблица 6

№ и номинал предохранителя	Защищаемая цепь
6 (5А)	Гидроагрегат АБС
7 (40А)	Гидроагрегат АБС
8 (25А)	Гидроагрегат АБС

В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4.

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
Дополнительный блок
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

* Для автомобилей LADA 4×4 Urban.
** Для автомобилей LADA 4×4 с кондиционером.

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Предохранитили и реле — расположение и назначение Kia Ceed / Киа Сид

См. также Расположение блоков с предохранителями и реле. Проверка реле и предохранителей

Примечание: большинство уменьшенных изображений на данной странице — кликабельны и открываются в новой вкладке в полном размере.

Содержание страницы:

Где находятся блоки предохранителей и реле
Назначение предохранителей в салоне (для всех моделей)
Назначение реле и предохранителей в моторном отсеке (бензиновые двигатели, кроме G4FJ ) — Фото
То же самое в схематичном виде ↑
Назначение реле и предохранителей моторного отсека (бензиновый двигатель G4FJ)
Назначение реле и предохранителей моторного отсека (дизельный двигатель)
Блок EMS (двигатели G4FA/G4FC: GAMMA 1,4/1,6 л MPI)
Блок EMS (двигатели G4FD: GAMMA 1,6 л GDI)
Блок EMS (D4FC/D4FB: U-II 1,4/1,6 л, дизельный двигатель)
Блок EMS (G4FJ: GAMMA 1,6 л T-GDI)
Дизельный блок (D4FC/D4FB: U-II 1,4/1,6 л)
Электросхема блока реле ICM

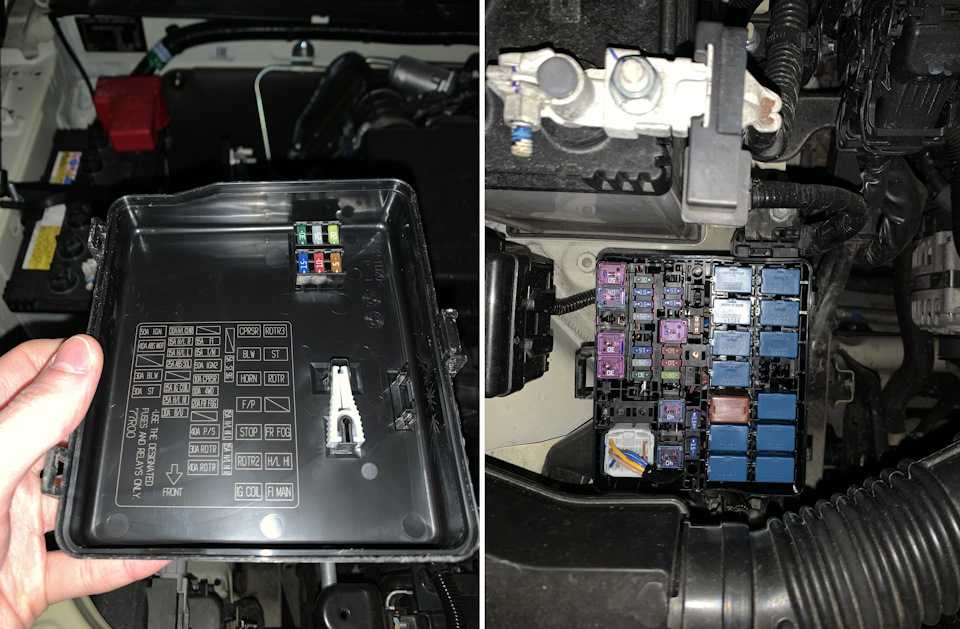

Предохранители и реле на Kia Ceed расположены в блоках в моторном отсеке (рядом с аккумулятором), и в салоне (под панелью со стороны водителя). Так же в блоке, находящимся в моторном отсеке, располагается блок плавких перемычек.

Блок в моторном отсеке открывается
отжатием фиксаторов и снятием крышки.

Крышка с левой стороны панели
поддевается и снимается с фиксаторов.

На снятых крышках, с обратной стороны нанесены символы обозначающие назаначение предохранителей. Пояснения к этим символам даны ниже.

Имейте ввиду, что на конкретных моделях, те, или иные предохранители могут отсутствовать. Ниже представлены несколько вариаций компановки блока в моторном отсеке, в зависимости от комплектаций и типов двигателя. Если вы не знаете каким вариантом воспользоваться, то ориентируйтесь на первый.

Блок, находящийся в салоне — аналогичен для всех моделей.

Блок предохранителей в салоне со стороны водителя (Интеллектуальная распределительная коробка)

Общий схематичный вид

В увеличенном виде

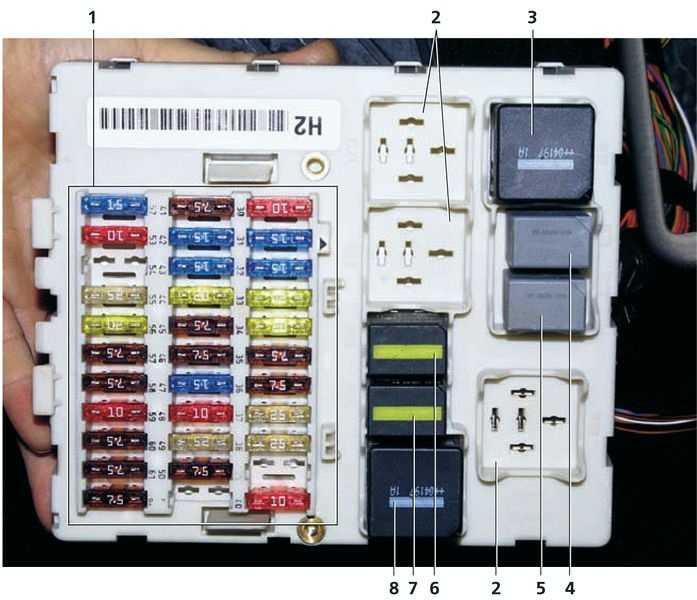

Фото

Примечание: Как видно на изображениях, в блоке имеется технологический переключатель (ON/OFF), используемый при выполнении некоторых работ в сервисных центрах. Не переключайте без надобности выключатель в положение «OFF», поскольку при этом все цепи, завязанные на этот блок, обесточиваются, что может привести к сбросу настроек различных электронных систем.

Используйте предохранители и реле только указанного номинала

Назначение предохранителей (пояснения к изображениям блока в салоне)

№	(A)	Обозначение	Наименование предохранителя	Защищаемая цепь
F1	З0А		СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ	4-ПОЗИЦИОННЫЙ: регулятор поясничной опоры сиденья водителя 6-ПОЗИЦИОННЫЙ: ручной регулятор сиденья водителя, модуль IMS водителя
F2	25 A		ОМЫВАТЕЛЬ ФАР	Блох реле ICM (реле омывателя фар)
F3	25A		ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК	Реле правого электростеклоподъёмника, степоподъёмник водителя правостороннее управление) / пассажира левостороннее управление ) с защитой от защемления, модуль заднего правого стеклоподъёмника
F4	10A		ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА	Реле крышки багажника
F5	25A		ЛЕВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК	Реле левого электростеклоподъёмника, стеклоподъёмник водителя (левостороннее управление) / пассажира (правостороннее управление ) с зашитой от защемления, модуль заднего левого стеклоподъёмника с защитой
F6	20A		БЛОКИРОВКА ДВЕРЕЙ	Реле блокировки / разблокировки дверей, реле двойной блокировки
F7	20A	ЗАПАСНОЙ	ЗАПАСНОЙ	—
F8	20A	РОЗЕТКА ПИТАНИЯ 2	РОЗЕТКА ПИТАНИЯ 2	Прикуриватель, задняя розетка
F9	20A		СИДЕНЬЕ ПАССАЖИРА С ЭЛЕКТРОПРИВОДОМ	Регулятор поясничной опоры сиденья пассажира
F10	15A		ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	Блок реле IСМ (реле заднего стеклоочистителя ), электродвигатель заднего стеклоочистителя, многофункциональный переключатель
F11	7. 5A	МОДУЛЬ 3	МОДУЛЬ 3	Датчик автоматического управления осветительными приборами и фотоэлемент, переключатель спортивного режима, переключатель аварийной сигнализации
F12	15A		ОБОГРЕВАТЕЛЬ ПЕРЕДНИХ СИДЕНИЙ	Модуль обогревателя сиденья водителя / пассажира
F13	10A	ACC	АСС	Аудиовизуальное головное устройство с навигацией (без ISG), аудиосистема (Без ISG).преобразователь постоянного тока (с ISG. ), цифровые часы, ЭБУ электронных ключей, ВСМ, регулятор наружных электрических зеркал
F14	7.5A		КОНДИЦИОНЕР	Блок реле и предохранителей моторного отсека (реле 1, реле 4, реле 11), ионизатор комбинации приборов, дизельный блок (реле 2 / реле 3), ЭБУ кондиционера
F15	7.5A	IG2	IG2	Блох реле ICM (реле омывателя фар) датчик дождя ВСМ, электронное зеркало заднего вида, панорамный люк, ЭБУ электронных ключей, модуль обогревателя сиденья пассажира, модуль обогревателя сиденья водителя
F16	10A		ЗЕРКАЛА С ОБОГРЕВОМ	Наружные зеркала с электроприводом, ЭБУД, ЭБУ кондиционера
F17	7. 5 A		ПЛАФОН ОСВЕЩЕНИЯ САЛОНА	Лампа перчаточного ящика, плафон освещения багажника, лампалевого правого косметического , зеркала, плафон освещения салона плафон потолочной консоли
F18	7.5A		PDM 2	ЭБУ электронных ключей, кнопка пуска \ остановки
F19	7.5A		СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ	Блоr реле ICM (реле сирены охранной сигнализации )
F20	20A		ВЕРХНИЙ ЛЮК	Панорамный люк
F21	10А	МОДУЛЬ 2	модуль 2	Модуль электрического стояночного тормоза, преобразователь постоянного тока (с ISG), переключатель корректора угла наклона фар , ЭБУ кондиционера, задний левый / правый датчик системы помощи при парковке, ЭБУ интеллектуальнойсистемы помощи при парковке, левая / правая фара, индиикатор рычага переключения передач, задний (центральный ) левый / правый датчик системы помощи при парковке, переключатель на обрамлении, переключатель на передней панели, модуль обогрева сиденья воителя пассажира, модуль IMS водителя
F22	15A		ОБОГРЕВ РУЛЕВОГО КОЛЕСА	Обогреватель рулевого колеса
F23	20A	IG!	IG1	Блок реле и предохранителей моторного отсека (F28, F29, F30, F31)
F24	25 A		СТЕКЛООЧИСТИТЕЛЬ	Блок реле и предохранителей моторного отсека (реле 7), электродвигатель переднего стеклоочистителя, блок реле ICM (реле датчика дождя ; многофункциональный переключатель
F25	7. 5A	ЗУ2	ЗУ 2	Модуль иммобилайзера (без электронных ключей )
F26	7.5A	ЗУ 1	ЗУ 1	Наружное зеркало с электроприводом на стороне водителя / пассажира, комбинация приборов , наружная ручка электронного ключа на стороневодителя / пассажира, переключатель на обрамлении, модуль IMS водителя, модуль контроля давления в шинах, ВСМ, блок реле ICM (реле складывания / раскладывания наружных зеркал ), ЭБУ кондиционера, переключатель системы помощи при парковке задним ходом, подсветка замка зажигания и датчик открытия двери , разъем канала передачи данных, зуммер системы помощи при парковке
F27	10A	ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА	Датчик положения педали тормоза	ЭБУ электронного ключа, выключатель стоп -сигнала
F28	7,5 A	КОМБИНАЦИЯ ПРИБОРОВ	Комбинация приборов	Комбинация приборов, цифровые часы
F29	7. 5 A		MDPS	Блок MDPS
F30	7.5A	ЗАПАСНОЙ	ЗАПАСНОЙ	—
F31	7.5 A		СТАРТЕР	Блок реле и предохранителей моторного отсека (реле 9). ЭБУД, переключатель блокировки замка зажигания, переключатель диапазонов КПП, БУТ, ЭБУ электронных ключей
F32	15A	МУЛЬТИМЕДИА	Мультимедиа	Аудиовизуальное головное устройство с навигаиией (без ISG), аудиосистема (без ISG),преобразователь постоянного тока в постоянный (с ISO), цифровые часы
F33	10A	ЗАПАСНОЙ	Запасной	—
F34	25A		PDM 1	ЭБУ электронных ключей
F35	15A	РОЗЕТКА ПИТАНИЯ 1	РОЗЕТКА ПИТАНИЯ 1	Передняя розетка
F36	7. 5 A		ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ	Комбинация приборов
F37	10A	МОДУЛЬ1	МОДУЛЬ 1	ВСМ, модуль контроля давления в шинах, переключатель спортивного режима, модуль адаптивной системы, передних осветительных приборов, блок LDWS
F38	15A		ПОДУШКА БЕЗОПАСНОСТИ	ЭБУ SRS

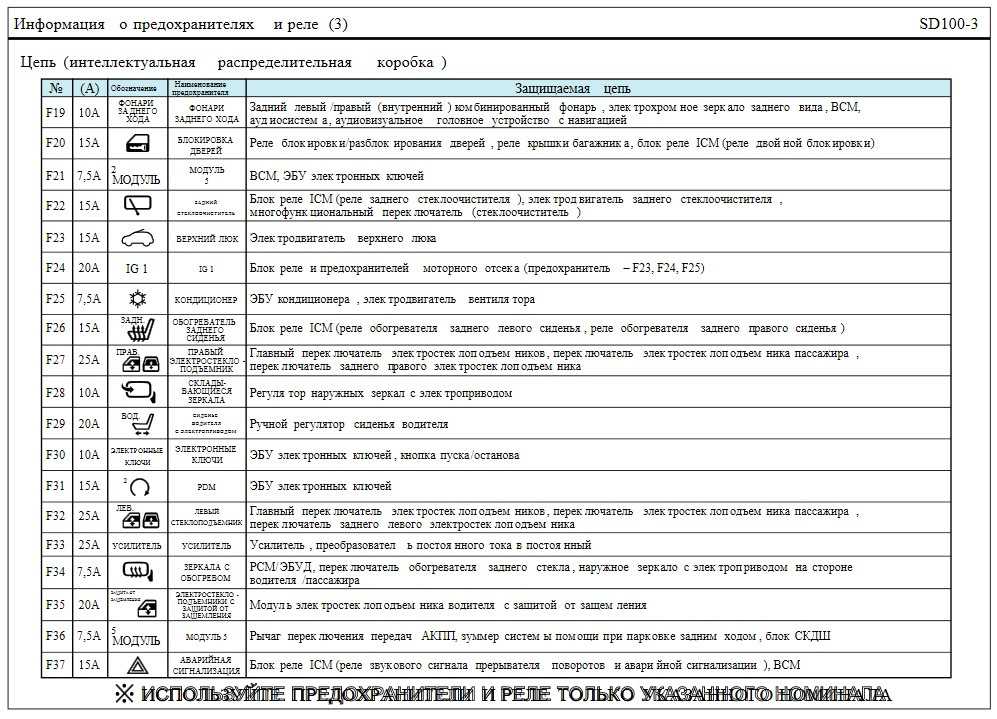

Тоже самое на картиках

Назначение реле и предохранителей в моторном отсеке (бензиновые двигатели (кроме G4FJ))

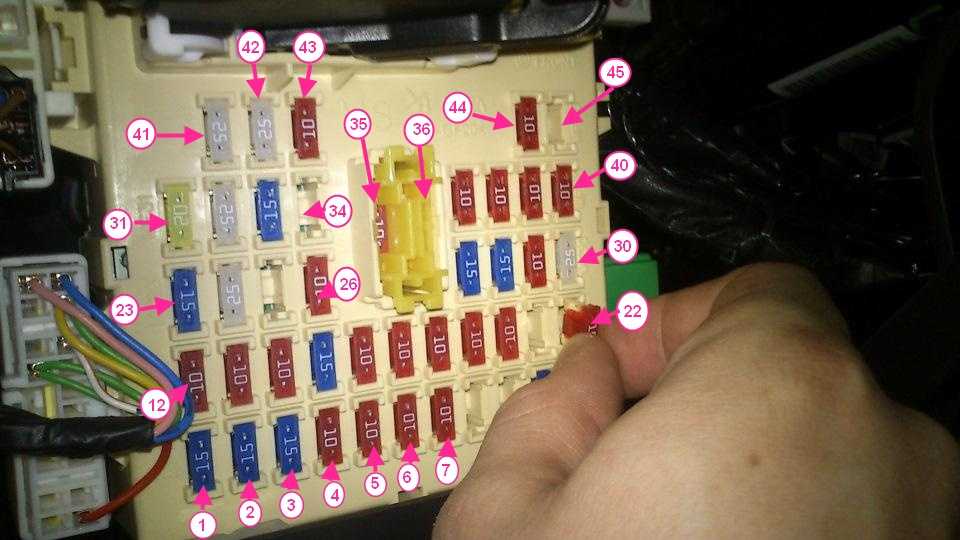

Фотография блока в салоне (пояснения даны в таблице 1 ниже)

Примечание: обратите внимание — в правом верхнем углу раходится специальный съёмник (пинцет), с помощью которого, удобно заменять предохранители.

Фото извлечённого блока плавких перемычек (пояснения смотрите в таблице 2 ниже)

Примечание: для извлечения блока перемычек нужно отвернуть одну гайку силового провода и поддев отвёрткой, достать блок

Описание предохранителей и реле в моторном отсеке

Таблица 1 (для фотографии блока выше)

№, (сила тока, А)	Название	Цвет	Назначение
1 (25)	SPARE	Серый	Не используется
2 (7,5)	SPARE	Бордовый	Не используется
3 (10)	B/UPLP	Красный	Свет заднего хода
4 (15)	ECU4	Синий	Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа
5 (10)	ABS3	Красный	Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC
6 (15)	TCU2	Синий	Электронный блок управления АКП, стоп-сигналы
7 (10)	SPARE	Красный	Не используется
8 (15)	SPARE	Синий	Не используется
9 (20)	SPARE	Желтый	Не используется
10 (15)	F/PUMP	Синий	Топливный насос
11 (15)	ECU3	Синий	Электронный блок управления двигателем
12 (15)	HORN	Синий	Звуковые сигналы
13 (10)	INJECTOR	Красный	Топливный насос
14 (10)	ECU2	Красный	Электронный блок управления двигателем
15 (20)	IGN COIL	Желтый	Катушки зажигания
16(10)	ECU9	Красный	Стартер, система изменения фаз газораспределения
17(20)	ECU1	Желтый	Электронный блок управления двигателем
18(10)	ECU8	Красный	Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера
19(15)	DEICER	Синий	Обогрев ветрового стекла
20(15)	STOP LAMP	Синий	Стоп-сигналы, система помощи при трогании на подъеме
21(20)	TCU1	Желтый	Электронный блок управления двигателем
22(40)	DCT1	Красный	Электронный блок управления АКП
23(40)	EMS	Красный	Предохранители №10-18
24(50)	B+3	Красный	Блок предохранителей в салоне
25(50)	BLOWER	Красный	Электровентилятор отопителя
26(10)	A/CON	Красный	Кондиционер
27(10)	WIPER FRT	Красный	Датчик дождя
28(40)	RRHTD	Красный	Обогрев заднего стекла
29(40)	IG1	Красный	Выключатель зажигания, блок предохранителей в салоне
30(40)	DCT2	Красный	Электронный блок управления АКП
31 (30)	EPB1	Красный	Электропривод стояночного тормоза
32(30)	EPB2	Красный	Электропривод стояночного тормоза
33(40)	C/FAN	Красный	Электровентилятор радиагора системы охлаждения
R1	LO	—	Реле электровентилятора радиатора системы охлаждения (малая скорость)
R2	HI	—	Реле электровентилятора радиатора системы охлаждения (большая скорость)
R3	ESS	—	Реле системы предупреждения об экстренном торможении
R4	BLOWER	—	Реле электровентилятора отопителя
R5	RR HTD	—	Реле обогрева заднего стекла
R6	IG2	—	Реле системы зажигания
R7	WIPER	—	Реле стеклоочистителя
R8	IG1	—	Реле системы зажигания
R9	START	—	Реле стартера
R10	ACC	—	Реле выключателя зажигания
R11	PTC	—	Реле дополнительного обогревателя
R12	H/LP LO	—	Реле системы помощи при трогании на подъеме

Таблица 2 (для блока плавких перемычек)

№, (сила тока, А)	Назначение плавкой перемычки
1 (80)	Электроусилитель рулевого управления
2 (60)	Монтажный блок в салоне, левая блок-фара, лампы освещения поворота, дневные ходовые огни
3 (40)	Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC
4 (40)	Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC, диагностический разъем
5 (40)	Выключатель зажигания, стартер
6 (40)	Не используется
7 (60)	Дополнительный обогреватель
8 (50)	Монтажный блок в салоне, правая блок-фара, противотуманные фары, задние фонари

Схематичное изображение блока (пояснения к схеме даны в таблицах 3 ниже)

(голубым цветом изображён блок плавких перемычек)

Таблицы 3 (для схематичного изображения блока выше)

РЕЛЕ

Реле №	Обозначение	Наименование реле	Тип
Е51		РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (НИЗК . )	МИКРОРАЗЪЕМ
Е52		РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)	МИКРОРАЗЪЕМ
Е53	ESS	РЕЛЕ ESS	МИКРОРАЗЪЕМ
Е54		РЕЛЕ ВЕНТИЛЯТОРА	МИКРОРАЗЪЕМ
Е55	ЗАДНИЙ ОБОГРЕВАТЕЛЬ	РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА	МИКРОРАЗЪЕМ
Е56		РЕЛЕ IG2	МИКРОРАЗЪЕМ
Е57		РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ	МИКРОРАЗЪЕМ
Е58		РЕЛЕ IG1	МИКРОРАЗЪЕМ
Е59		РЕЛЕ СТАРТЕРА	МИКРОРАЗЪЕМ
Е60		РЕЛЕ АСС	МИКРОРАЗЪЕМ
Е61	ПТК	РЕЛЕ ПТК	МИНИРАЗЪЕМ
Е62	НАС	РЕЛЕ НАС	МИКРОРАЗЪЕМ

ПРЕДОХРАНИТЕЛИ

Предохранитель №		(А)	Обозначение	Наименование предохранителя	Защищаемая цепь
М У Л Ь Т И П Р Е Д О Х Р А Н И Т Е Л Ь	F1	80 А		УСИЛЕНИЕ РУЛЕВОГО УПРАВЛЕНИЯ	Блок MDPS
	F2	60 А		В+1	Интеллектуальная распределительная коробка (ARISU-LT1 EPS1 (4СН)_: ARISU-LT1 EPS2 (4СН), предохранитель — F3T4T5T1 I T 12Т1S F27)
	F3	40 А		АБС 1	ЭБУ ESP, ЭБУ АБС
	F4	40 А		АБС 2	Блок управления ESP, блок управления АБС, многофункциональный диагностический разъем
	F5	40 А	IG2	IG2	Без электронных ключей : замок зажигания , реле 9, с электронными ключами : реле 6, реле 9
	F7	60 А	ПТК	ПТК	РЕЛЕ 11
	F8	60 А		В+2	Интеллектуальная распределительная коробка (ARISU-LT2IPS3 (4СН)_: ARISU-LT2IPS4 (4СН)_: ARISU-LT2IPS5 (2СН)_: предохранитель -F1/F2/F9. Г34)
П Р Е Д О Х Р А Н И Т Е Л Ь	F9	40 А	ЗАДНИЙ ОБОГРЕ ВATEЛЬ	ЗАДНИЙ ОБОГРЕВАТЕЛЬ СТЕКЛА	РЕЛЕ 5
	F10	40 А	IG1	IG1	Без электронных ключей : замок зажигания , с электронными ключами : реле 8, реле 10
	F11	40 А	DCT 2	DCT 2	БУТ (DCT)
	F12	30А		ЕРВ 1	Модуль электрического стояночного тормоза
	F13	30А		ЕРВ 2	Модуль электрического стояночного тормоза
	F14	40 А		ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА	реле 1, реле 2
	F15	15А		АНТИОБЛЕДЕНИТЕЛЬ	Блок реле ICM (реле антиобледенителя ветрового стекла )
	F18	15А	СТОП-СИГНАЛ	СТОП -СИГНАЛ	Реле стоп -сигнала , реле 12
	F20	20 А		БУТ 1
	F21	40 А	DCT 1	DCT 1	БУТ (DCT)
	F22	40 А		EMS	Блок EMS (реле управления двигателем , предохранитель -F32/F33/F34)
	F23	5 0А		в+з	Интеллектуальная распределительная коробка (устройство автоматической отсечки тока утечки , предохранитель -F6/F19/F20)
	F24	5 OA		ВЕНТИЛЯТОР	РЕЛЕ 4
	F25	10А		КОНДИЦИОНЕР	ЭБУ кондиционера
	F26	10А		ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	ЭБУД, электродвигатель переднего стеклоочистителя , датчик дождя , реле 7
	F28	10A	ФОНАРЬ ЗАДНЕГО ХОДА	ФОНАРЬ ЗАДНЕГО ХОДА	МКПП: переключатель фонарей заднего хода , АКПП: переключатель диапазонов КПП, БУТ
	F29	15A		ЭБУ 4	ЭБУ электронных ключей , модуль иммобилайзера , ЭБУД
	F30	10A		АБС 3	ЭБУ ESP, ЭБУ АБС, датчик рысканья , реле 3, реле 12
	F31	15A		БУТ 2	Переключатель диапазонов КПП, БУТ, переключатель стоп -сигнала

Назначение реле и предохранителей моторного отсека (бензиновый двигатель – G4FJ)

РЕЛЕ

ПРЕДОХРАНИТЕЛИ

Назначение реле и предохранителей моторного отсека (дизельный двигатель)

РЕЛЕ

ПРЕДОХРАНИТЕЛИ

Блок EMS (G4FA/G4FC: GAMMA 1,4/1,6 л MPI)

ЦЕПЬ

№	(А)	Обозначение	Наименование предохранителя	Защищаемая цепь
F32	15А	НACOC	ТОПЛИВНЫЙ НАСОС	Реле топливного насоса
F34	15А		ЗВУКОВОЙ СИГНАЛ	Реле звукового сигнала
F35	10А	ФОРСУНКА	ФОРСУНКА	ЭБУД. форсунка № 1 № 2 № 3 № 4. реле топливного насоса
F36	10А		ЭБУ 2	Блок реле и предохранителей моторного отсека (реле 9)
F37	20 A	КАТУШКА ЗАЖИГАНИЯ	КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания № 1 № 2 № 3 № 4. конденсатор
F38	10A		ДАТЧИК 2	Блок реле и предохранителей моторного отсека (реле 1). регулятор масла № 1. регулятор масла № 2 (G4FC)
F40	10A		ДАТЧИК 1	Датчик кислорода (верхний датчик кислорода (нижний датчик положения распределительного вала (впуск электромагнитный клапан правления продувкой ,G4FC: электромагнитный клапан системы впуска с изменяемой геометрией , датчик положения распределительного вала (выпуск)
F41	10A	ЗАПАСНОЙ	ЗАПАСКОЙ
F42	15A	ЗАПАСНОЙ	ЗАПАСКОЙ
F43	20 A	ЗАПАСНОЙ	ЗАПАСКОЙ

Блок EMS (G4FD: GAMMA 1,6 л GDI)

Блок EMS (D4FC/D4FB: U-II 1,4/1,6 л, дизельный двигатель)

Блок EMS (G4FJ: GAMMA 1,6 л T-GDI)

Дизельный блок

D4FC/D4FB: U-II 1,4/1,6 л

ПРЕДОХРАНИТЕЛИ

№	Обозначение	Наименование предохранителя	(А)	Защищаемая цепь
F1		СВЕЧА НАКАЛИВАНИЯ	80А	РЕЛЕ 1
F2	ПТК 1	ПТК 1	50A	РЕЛЕ 4
F3	ПТК 2	ПТК 2	50A	РЕЛЕ 3
F4	ПТК 3	ПТК З	50A	РЕЛЕ 2

РЕЛЕ

№	Обозначение	Наименование реле	Тип реле
Е63		РЕЛЕ СВЕЧЕЙ НАКАЛИВАНИЯ	МИНИРАЗЪЕМ
Е64	ПТК 3	РЕЛЕ ОБОГРЕВАТЕЛЯ ПТК № 3	МИНИРАЗЪЕМ
Е65	ПТК 2	ОБОГРЕВАТЕЛЯ ПТК№ 2	МИНИРАЗЪЕМ
Е66	ПТК 1	ОБОГРЕВАТЕЛЯ ПТК № 1	МИНИРАЗЪЕМ

Электрическая схема блока реле ICM

Предохранители ваз 2110 схема и расположение: подробно в картинках!

Главная » Ремонт Ваз

Опубликовано: 05. 04.2014Рубрика: Ремонт ВазАвтор: admin

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
К2 – корпус релейного устройства, регулирующего работу дворников;
K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
К4 – корпус релейного устройства, включающего фары ближнего освещения;
К5– корпус релейного устройства, включающего фары дальнего освещения;
К6 – корпус дополнительного релейного устройства;
К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

[stextbox id=»grey»]Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.[/stextbox]

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

№ предохранителя	Сила тока, в амперах	Защищаемая электроцепь
F1	5	Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто.
F2	7,5	Цепь лампочки ближнего освещения левой стороны
F3	10	Цепь лампочки дальнего освещения левой стороны
F4	10	Цепь лампочки противотуманного освещения левой стороны
F5	30	Цепь электродвигателей стеклоподъемника обоих сторон машины
F6	15	Цепь лампочки-переноски
F7	20	Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала
F8	20	Цепь узла подогрева заднего ветровика.
F9	20	Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика
F10	20	Зарезервированное предохранительное устройство
F11	5	Цепь лампочек габаритов освещения правой части
F12	7,5	Цепь лампочки ближнего освещения правой стороны
F13	10	Цепь лампочки дальнего освещения правой стороны и контрольной лампочки дальнего освещения.
F14	10	Цепь левой лампочки противотуманного освещения
F15	20	Цепь электрического обогрева кресел и блокирования замка багажного отсека
F16	10	Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки
F17	7,5	Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства
F18	25	Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания.
F19	10	Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства.
F20	7,5	Цепь лампочек задних огней противотуманного освещения

Видео — предохранители на Ваз 2110

0 11 428 просмотров

Понравилась статья? Поделиться с друзьями:

РЕШЕНО: Где находится предохранитель и как его заменить? — GE Microwave Oven

Руководство по ремонту и разборке микроволновых печей GE.

313 вопросов Посмотреть все

Гэри

Реп: 241

Размещено: 9 авг., 2011

Опции

Постоянная ссылка
История
Подписаться

Моя микроволновая печь с профилем GE остановилась во время работы. Вилку проверил, в розетке есть питание.

У меня нет дисплея и индикаторов.

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 20

Отменить

Выбранное решение

Майкл Шнидерс

Рем: 139

Размещено: 9 августа 2011 г.

Опции

Постоянная ссылка
История

Зависит от типа машины. — Если у вас есть модель со столешницей, вам нужно удалить винты, которые крепят верхнюю и боковые стороны. Обычно имеется по 2 винта с каждой стороны и от 7 до 8 винтов вдоль задней кромки. Как только вы снимите крышку, сбоку, за панелью управления, в верхней части, вы найдете блок предохранителей. — Если у вас есть модель, которая висит над плитой, вам нужно снять решетку, которая проходит сверху. Есть 2 винта ок. 1/3 пути внутрь от каждого края. Снимите решетку, затем найдите 1 винт над панелью управления. При этом верхняя часть панели управления откидывается. должен быть виден блок предохранителей.

Убедитесь, что у вас есть более 1 предохранителя (не менее 2 или 3). Это важно, потому что обычно неисправность приводит к перегоранию предохранителя. У моего первого исправления был таракан на конденсаторе. Легко исправить, но я не видел проблемы, пока не перегорел сменный предохранитель.

Был ли этот ответ полезен?

Да №

Оценка 9

Отменить

Скиппи722

Реп: 6. 6k

Размещено: 9 августа 2011 г.

Опции

Постоянная ссылка
История

Как правило, я считаю, что вам нужно снять боковые панели, чтобы добраться до цепей, где находится предохранитель, если он есть. Схемная панель должна быть прямо там, где вилка входит в микроволновую печь.

Прошу прощения за опечатки и прочее. Я на своем iPod touch

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Дэнспикардджр

Рем.: 1

Опубликовано: 28 июля 2016 г.

Опции

Постоянная ссылка
История

Я обнаружил, что проблема не всегда в предохранителе. У меня есть микроволновая печь GE над счетчиком, в которой освещение и подушка работали, но нагревательный элемент не включался. Ну, первое, что я сделал, это вытащил предохранитель, который отключил все. поэтому я вставил его обратно. Затем внезапно включился вентилятор. Короче говоря, я убежден, что проблема была в моем датчике двери. Я пошевелил дверь, и теперь моя микроволновка работает. Поэтому, прежде чем вы решите, что ваша микроволновая печь не стоит ремонта, попробуйте этот трюк, вы просто сэкономите себе немного денег!

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

понсе9571

Рем.: 1

Опубликовано: 16 апреля 2019 г.

Опции

Постоянная ссылка
История

Я не могу найти предохранитель для ME21H706MQG

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Мишель Франция

Рем. : 1

Опубликовано: 9 декабря 2020 г.

Опции

Постоянная ссылка
История

Модель JVM1360EF1ES МОДЕЛЬ над плитой. Стеклянный предохранитель находится сверху. Термопредохранитель внизу

Был ли этот ответ полезен?

Да №

Оценка 0

Отмена

Где находится предохранитель? — Микроволновая печь Кенмор

Руководство по ремонту и разборке микроволновых печей Kenmore.

174 вопроса Посмотреть все

qtran2

Рем: 13

Опубликовано: 19 октября 2018 г.

Опции

Постоянная ссылка
История
Подписаться

Здравствуйте, у вас есть комбинированная микроволновая вытяжка Kenmore pro, модель № 790.89393510. Интересно, где находится предохранитель? Спасибо

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 1

Отмена

Самый полезный ответ

Джаефф @jayeff

Респ: 376. 9k

310

1,3к

Опубликовано: 21 марта 2021 г.

Опции

Постоянная ссылка
История

Привет @raydar

Перегорание двух предохранителей не случайно.

Что-то не так с микроволновой печью.

Возможно, выключатели блокировки дверей не работают в правильной последовательности, т. е. они ослаблены, или что-то еще, например. неисправный высоковольтный трансформатор и т. д. Вам придется начать тестирование, чтобы выяснить,

Вам повезло, потому что здесь есть ссылка на детали для духовки, в которой также есть схема подключения, чтобы вы могли проверить, в чем проблема. .

СОБЛЮДАЙТЕ МЕРЫ БЕЗОПАСНОСТИ при работе в печи. Разрядите высоковольтный конденсатор, прежде чем делать что-либо внутри духовки после того, как крышка будет снята, чтобы получить доступ к компонентам

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Джаефф @jayeff

Респ: 376.9k

310

1,3к

Опубликовано: 19 октября 2018 г.

Опции

Постоянная ссылка
История

Здравствуйте,

Вот ссылка на список запчастей для вашей духовки. Загрузите список, а затем прокрутите вниз, чтобы найти покомпонентное изображение всех деталей и номеров деталей

Предохранитель — только пример (деталь № 24, деталь № 5304488359), по-видимому, установлен на правом воздуховоде (деталь № 44). ).

Вот изображение, взятое из руководства по списку, которое показывает, где. Предохранитель обозначен зеленой стрелкой, а воздуховод красным.

(Нажмите на изображение, чтобы увеличить его для лучшего просмотра)

Надеюсь, это поможет.

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Джаефф @jayeff

Респ: 376. 9k

310

1,3к

Опубликовано: 5 ноября 2019 г.

Опции

Постоянная ссылка
История

Привет, Билл Смит,

Предохранитель — это деталь № 34, которая находится в верхнем левом углу схемы деталей вашей модели микроволновой печи.

Прокрутите список деталей вниз, чтобы найти номер детали, по которому будет указана стоимость детали

Был ли этот ответ полезен?

Да №

Оценка 2

Отмена

Общие сведения о предохранителях и блоках предохранителей

Предохранители и блоки предохранителей уже давно обеспечивают дома необходимой защитой от повышения температуры системы и чрезмерных токов. Хотя предохранители и блоки предохранителей в значительной степени вытеснены автоматическими выключателями и блоками сервисных панелей, они все еще можно найти в некоторых старых домах, которые все еще работают и часто соответствуют нормам.

Что такое предохранители и блоки предохранителей

Предохранители

Предохранитель — это устройство, которое защищает электрические системы от потенциально опасных скачков напряжения и чрезмерных температур. В экстремальных условиях предохранитель перегорает или перегорает. В отличие от автоматического выключателя, предохранитель нельзя сбросить. Его необходимо заменить.

Блоки предохранителей

Блок предохранителей представляет собой металлический ящик, в котором находятся ввинчиваемые предохранители и плавкие предохранители. Блоки предохранителей меньше, чем электрические сервисные панели, которые сегодня можно найти в большинстве домов, и содержат от шести до 12 предохранителей. Большинство старых блоков предохранителей рассчитаны на общую мощность 60 ампер. Для сравнения, общая мощность современных электрических систем в жилых домах составляет 200 ампер.

Совет

Автоматические выключатели и сервисные панели иногда называют предохранителями и блоками предохранителей, хотя это технически неверно. У предохранителей есть элемент, который перегорает, а у автоматических выключателей есть термомагнитные выключатели, которые можно сбросить.

Как работают предохранители и что они делают

Предохранитель классифицируется Национальным электротехническим кодексом как устройство защиты от перегрузки по току (OCPD). Это ставит предохранители и автоматические выключатели в одну категорию, хотя это разные устройства.

Любой предохранитель должен содержать плавкую часть: то есть кусок, который можно расплавить. Плавкая часть называется плавким элементом и запечатана внутри корпуса стеклянного предохранителя. Плавкий элемент представляет собой тонкую полоску металла.

Когда плавкий элемент получает больше энергии, чем он рассчитан, он нагревается, плавится и разрывается. Таким образом, цепь разрывается, делая цепь мертвой и безопасной.

После перегорания плавкого предохранителя плавкий элемент необратимо выходит из строя, поэтому предохранитель нельзя использовать повторно. Его необходимо заменить новым предохранителем.

Типы предохранителей

Типичная установка блока предохранителей представляет собой блок на 60 ампер с двумя основными предохранителями в виде картриджей в блоках предохранителей и четырьмя ввинчиваемыми предохранителями.

Предохранители для бытового использования бывают двух типов: ввинчиваемые и патронные.

Ввинчивающийся предохранитель небольшой и круглый, со стеклянным корпусом, защищающим плавкий элемент (тонкая металлическая полоска), и токопроводящим металлическим основанием, которое ввинчивается в блок предохранителей, как электрическая лампочка.

Цилиндрический патронный предохранитель, который помещается в металлический блок предохранителей, выдерживает большие нагрузки, например, для сушилок или духовок.

Совет

Ищите блок предохранителей в шкафах, коридорах, прихожих, подвальных помещениях, подвалах, подсобных помещениях или прачечных. Коробки предохранителей в более заметных местах могут быть покрыты деревянной панелью или изображением, чтобы скрыть внешний вид крышки коробки или двери.

Как перегорают предохранители

По своей конструкции предохранители являются самым слабым звеном в электрической системе дома. Все остальные провода и компоненты электрической системы более надежны, чем плавкие предохранители.

Когда присутствует достаточный ток или температура, которые могут угрожать остальной части системы, вместо этого первым повреждается плавкий элемент предохранителя.

Почему перегорают предохранители

Перегорает предохранитель перегрузки

Замкнутая цепь — это та, которая работает правильно. Перегорание предохранителя размыкает цепь. Электрические перегрузки могут в 6 раз превышать нормальный уровень тока и обычно размыкают цепь.

Перегрузки обычно возникают, когда к одной цепи подключено слишком много устройств. Например, одновременное включение микроволновой печи, фена и света может привести к перегоранию предохранителя.

Перегорел предохранитель короткого замыкания

Короткие замыкания происходят, когда электрическая цепь имеет путь с меньшим сопротивлением. Электричество свободно распространяется по медным проводам и проводникам. Но когда развивается путь, облегчающий движение электричества, электричество естественным образом следует по этому пути.

Короткие замыкания могут быть в тысячи раз больше нормального рабочего тока. Они могут расплавить металл, повредить изоляцию проводов, вызвать искрение и даже испарить проводники.

Гвозди или винты, протыкающие электрические кабели, попадание воды в электрическую коробку или ослабление проводов — все это может привести к короткому замыканию.

Перегорание предохранителя замыкания на землю

Замыкания на землю возникают в результате прикосновения находящегося под напряжением горячего провода к чему-либо заземленному: к металлической электрической коробке, металлической трубе, розетке, оголенному проводу заземления или даже к вашей руке. Замыкания на землю неизменно вызывают перегорание предохранителей.

Как узнать, перегорел ли предохранитель

Вы можете проверить, исправен ли предохранитель или перегорел ли он визуально или проверив его с помощью тестирующего устройства, такого как омметр или тестер непрерывности.

Визуальное тестирование

Стеклянное окно ввинчиваемых предохранителей иногда может быть мутным, коричневым или черным в результате плавления металлического элемента предохранителя. Или, если стекло прозрачное, вы можете увидеть оторванный плавкий элемент внутри.

С тестовым устройством

Тестер непрерывности и омметры являются недорогими электронными устройствами, которые измеряют электрическое сопротивление. Чтобы проверить ввинчиваемый предохранитель с помощью тестера, прикоснитесь одним щупом к концу предохранителя, а другим щупом к стороне с резьбой предохранителя.

Чтобы проверить патронный предохранитель, поднесите щупы к противоположным концам предохранителя. Если тестер показывает ток, то питание проходит через предохранитель.

Как заменить предохранитель

В вашем блоке предохранителей будет два комплекта предохранителей. Внизу будут 15-амперные и 20-амперные ввинчиваемые предохранители со стеклянными поверхностями, которые открыты и видны. Эти предохранители будут обслуживать цепи ответвления освещения и розетки. Вверху будут основные предохранители на 30 или 40 ампер для печей, прачечных или печей. Картриджные предохранители спрятаны в блоках предохранителей, которые можно вытащить с помощью ручек.

Инструменты и расходные материалы, которые вам понадобятся

Фонарик
Сменный ввинчиваемый предохранитель
Сменный патрон предохранителя
Омметр или тестер непрерывности

Лучшие наборы инструментов для дома, которые помогут справиться с любой ремонтной работой

Открытая дверь
Откройте дверцу блока предохранителей. Убедитесь, что вы стоите на сухом полу и что вы носите обувь на резиновой подошве.
Найти перегоревший предохранитель
С фонариком посмотрите на ввинчиваемые предохранители на стекле. Если вы найдете сгоревший или затуманенный, это, скорее всего, перегоревший предохранитель.
Вывинтить предохранитель
Выкрутите перегоревший предохранитель, повернув его против часовой стрелки. Как и при откручивании лампочки, не прикасайтесь к металлической резьбовой части, чтобы избежать удара током.
Добавить новый предохранитель
Вверните сменный предохранитель на место, повернув его по часовой стрелке. Опять же, избегайте металлических нитей на предохранителе.
Найдите блоки предохранителей
Чтобы заменить главный предохранитель, сначала найдите блоки предохранителей. Для большинства блоков предохранителей на 60 ампер предусмотрено два блока предохранителей, каждый с металлическими ручками.
Удаление блоков предохранителей
Возьмитесь за металлическую ручку или пластиковую Т-образную ручку блока предохранителей. Плотно вытащите блок предохранителей. Положите его на стол вверх дном, чтобы открыть предохранители на задней панели.
Удаление и проверка предохранителей
Выньте патроны предохранителей из блоков предохранителей. Поскольку перегоревшие патронные предохранители не видны визуально, проверьте их с помощью омметра или тестера непрерывности.
Замените предохранитель в блоке предохранителей
Поместите новый картриджный предохранитель в блок предохранителей, установив его так же, как аккумулятор: два концевых контакта касаются металлических проводников на блоке предохранителей.
Заменить блоки предохранителей
Вставьте блоки предохранителей на место в блоке предохранителей. Проверьте мощность, включив свет или другое устройство в цепи.

Соответствуют ли коду предохранители и блоки предохранителей?

Национальный электротехнический кодекс (2020 г.) предусматривает использование предохранителей и блоков предохранителей в качестве устройств защиты от перегрузки по току. Проконсультируйтесь с вашим муниципальным кодексом и разрешительным органом, чтобы узнать, разрешены ли в вашем районе эти системы, и если да, то при каких условиях.

Независимо от того, разрешает ли ваш код предохранители и блоки предохранителей, рекомендуется переключиться на обычную электрическую сервисную панель с автоматическими выключателями.

Автоматические выключатели являются стандартными, поэтому все электрики имеют опыт работы с ними. Автоматические выключатели предлагают функции безопасности, такие как GFCI и технология уменьшения дугового замыкания, которых нет в предохранителях и блоках предохранителей.

Предохранители и блоки предохранителей по своей сути не являются небезопасными. Но контекст может сделать их небезопасными. Во-первых, блоки предохранителей часто прикрепляются к старым системам проводки с ручкой и трубкой — открытая проводка, которую обычно следует заменять. Блоки предохранителей на 60 ампер не могут справиться с повышенным потреблением энергии в большинстве современных домов.

Еще одна проблема с предохранителями заключается в том, что в некоторых старых блоках предохранителей отсутствуют функции отбраковки. Можно по ошибке ввернуть 30-амперный предохранитель в отверстие, предназначенное для 15-амперной цепи. Это может привести к перегрузке цепи и привести к пожару. Некоторые более поздние типы блоков предохранителей имеют функцию отбраковки, которая требует, чтобы резьба предохранителя и блока предохранителей совпадала.

Когда следует звонить специалисту

Попросите квалифицированного, лицензированного электрика выполнить работу по замене блока предохранителей на 200 ампер с автоматическими выключателями. Для работы с предохранителями и блоками предохранителей, кроме замены предохранителей, рекомендуется вызвать электрика. Простые системы на основе предохранителей незнакомы большинству самодельщиков — если вы не уверены в своей способности заменить предохранитель самостоятельно, рассмотрите возможность вызова электрика для выполнения этой задачи.

Как заменить блок предохранителей в автомобиле

29 июля 2015, 08:55

двигатель

Блок предохранителей в вашем автомобиле или микроавтобусе предназначен только для защиты всех электрических цепей в автомобиле. В вашем автомобиле есть несколько цепей, включая главный компьютер, двигатель, трансмиссию, а также такие компоненты, как фары и стеклоочистители. Иногда может перегореть реле или предохранитель, что само по себе является быстрым решением, но если замена реле или предохранителя не устраняет проблему, проблема может заключаться в самом блоке предохранителей.

Получите смету на ремонт двигателя

Хотя это звучит как сложная задача, если у вас есть базовые знания в области автомобилестроения и некоторые стандартные инструменты, такие как набор головок и отвертка, то это относительно простая задача. Здесь мы расскажем вам о шагах…

Убедившись, что двигатель выключен , отсоедините положительный и отрицательный контакты автомобильного аккумулятора . В целях безопасности оберните оба конца кабеля тряпкой, чтобы исключить контакт с металлом.
Найдите блок предохранителей вашего автомобиля. Блок предохранителей обычно находится в моторном отсеке, в нише для ног со стороны водителя или в бардачке. Если вы изо всех сил пытаетесь найти блок предохранителей, обратитесь к руководству пользователя или выполните поиск в Интернете.

Снимите крышку и убедитесь, что на ней имеется иллюстративная схема предохранителей внутри коробки. Опять же, если схемы нет, обратитесь к руководству пользователя или поищите в Интернете.
Блок предохранителей будет подсоединен к источнику питания основной батареи красными кабелями, и их необходимо отсоединить, прежде чем вы сможете начать извлекать блок предохранителей из его корпуса. Эти кабели могут быть видны, когда вы снимаете крышку блока предохранителей, или они могут быть скрыты за самим блоком предохранителей и станут видны только после того, как вы начнете снимать блок предохранителей.
Когда вы вынимаете блок предохранителей из корпуса и отключаете его от источника питания основного аккумулятора, не забудьте пометить все кабели и соединения, чтобы их можно было легко подключить к новому блоку предохранителей. Там будет несколько соединений с блоком предохранителей, и все они должны быть тщательно удалены и помечены соответствующим образом.
После того, как все соединения будут удалены, вы сможете полностью вынуть блок предохранителей из его корпуса.
Поместите старый блок предохранителей рядом с новым блоком предохранителей и убедитесь, что расположение реле и предохранителей точно такое же. Если ваш новый блок предохранителей не поставляется с реле и предохранителями, переместите их из их положения в старом блоке предохранителей в соответствующее положение в новом блоке предохранителей.
Теперь вы можете приступить к повторному подключению кабелей и соединений к новому блоку предохранителей, следуя маркировке, которую вы нанесли ранее.
Подсоедините кабели основного аккумулятора и установите блок предохранителей обратно в его корпус.
Подсоедините положительный и отрицательный контакты автомобильного аккумулятора и запустите автомобиль.

Надеемся, теперь все проблемы будут устранены! Если после выполнения этих шагов у вас все еще есть проблемы, возможно, пришло время, чтобы профессионал проверил проблему. Один из самых простых способов получить быстрое и профессиональное предложение — через Autobutler. С помощью нескольких простых щелчков мыши вы получите три индивидуальных предложения от местных автомастерских в течение 24 часов, что позволит вам выбрать лучшее предложение для ваших нужд от качественных местных предприятий.

Получите расценки на ремонт двигателя

Как отремонтировать протекающую прокладку ГБЦ
Как починить протекающий автомобильный радиатор
Что такое радиатор?
Что такое прокладка головки блока цилиндров и для чего она нужна?
Что такое распределительный вал?
Как заменить блок предохранителей вашего автомобиля
Что такое поршень?

Получить расценки на ремонт двигателя

Сравните цены на электромонтажные работы

Узнать стоимость »

*Узнайте, как рассчитываются цены и скидки

Условия

Ваша индивидуальная цена и экономия могут варьироваться в зависимости от марки автомобиля, модели, года выпуска и страны, в которой вы хотите выполнить работу.
Указанные цены и скидки основаны на автосервисах, входящих в состав Autobutler, и их собственных индивидуальных ценах на все работы, включая расценки в радиусе, из которого были получены расценки. Цены включают НДС и другие возможные сборы.
«От цены до цены» — это самая дешевая и самая дорогая цена/предложение для данного типа работы. «Экономия» рассчитывается как разница между самой дешевой и самой дорогой ценой/предложением для данного типа работы. Средние цены/экономия – это среднее значение всех котировок/цен, полученных по вакансиям в рассматриваемом сервисе.
Все цены и скидки обновляются ежеквартально в январе. 1, апр. 1, июл. 1 и окт. 1, для вакансий, получивших как минимум четыре цитаты.
Чтобы увидеть максимально возможную экономию на данной работе, в обзоре предложений необходимо выбрать «Вся страна».

Подробнее

Сравните цены на электромонтажные работы

Узнать стоимость »

*Узнайте, как рассчитываются цены и скидки

Условия

Подробнее

Нужна помощь с автомобилем?

Получите предложения ближайших к вам автосервисов
Сэкономьте до 40%*
Наше соответствие цены гарантирует отличное предложение

Мы всегда готовы Вам помочь! Вы можете связаться с нами по электронной почте или позвонить нам по телефону 0203 630 1415.

Где находится предохранитель на электроскутере

Содержание_

Что такое предохранитель?
Какое значение имеет предохранитель в электрических скутерах?
Где предохранитель в моем электрическом скутере?
Часто задаваемые вопросы

Представьте это; вы собираетесь выйти, вы включаете свой современный электрический скутер, а он не заводится. В чем может быть проблема? Иногда ваш электрический скутер не заводится из-за перегоревшего или неисправного предохранителя.

КЛЮЧЕВЫЕ ВЫВОДЫ:

Предохранитель вашего электроскутера разрывает цепь, когда возникает электрическая неисправность, из-за которой протекает слишком большой ток.
Предохранитель предназначен для защиты проводки электросамоката и самого самоката в случае, если что-то пойдет не так.
В электроскутере будет столько предохранителей, сколько цепей, защищающих каждую цепь, присутствующую в самокате.

Починить перегоревший предохранитель так же просто, как и заменить его. Поэтому, когда это происходит, важно, чтобы владелец электрического скутера знал, где находится предохранитель на электрическом скутере. Помните, что владельцу также важно знать, где разрешено ездить на электронном скутере.

Предохранитель электрического скутера играет жизненно важную роль. Поскольку в электрических скутерах есть батареи, которые выдают огромное напряжение за короткое время, они должны иметь автоматический выключатель или предохранитель в нескольких дюймах от батареи, чтобы защитить проводку электронного скутера.

Внутренний совет

Если вы хотите проверить, не перегорел ли предохранитель, вам нужно вытащить его и проверить, не оборван ли внутренний провод.

Что такое предохранитель?

Предохранитель вашего электроскутера размыкает цепь, когда возникает электрическая неисправность, из-за которой протекает слишком большой ток. В идеале предохранитель предназначен для защиты проводки электросамоката и самого самоката, если что-то пойдет не так.

Предохранитель электронного скутера имеет легкоплавкую проволоку. Если, например, ток, протекающий в предохранителе, чрезвычайно высок и может потенциально повредить скутер, кусок провода нагревается и плавится, размыкая цепь.

Какое значение имеет предохранитель в электрических скутерах?

Предохранители очень важны в любой электрической системе переменного или постоянного тока. В вашем электрическом самокате они являются защитными устройствами, которые реагируют на количество тепла, выделяемого током, протекающим по проводам или самокату.

Предохранители электросамоката предназначены для защиты как проводов, так и электросамоката от сильного нагрева, обычно возникающего при коротком замыкании или электрической перегрузке.

Когда ваш электрический скутер испытывает перегрузку по мощности или короткое замыкание, потребляемый ток возрастает, это увеличивает тепловыделение как в проводке, так и в компонентах электронного скутера.

Поскольку цепей много, в электроскутере будет столько же предохранителей, которые работают для защиты каждой имеющейся цепи. Именно по этой причине предохранители необходимы в электрической системе электронного скутера.

Без предохранителя аксессуары и другие компоненты электронного скутера, включая двигатель, могут очень часто выходить из строя. Стоимость ремонта также будет высокой. А так может быть стоимость штрафа, если вы не знаете, где припарковать свой электросамокат.

Где предохранитель в моем электрическом скутере?

В идеале предохранитель электросамоката должен быть рядом с аккумулятором. Найти предохранитель на вашем электронном скутере относительно легко. Вам понадобятся следующие инструменты:

Шестигранный ключ
Отвертка
Плоскогубцы

Сначала открутите отверткой верхнюю панель или подножку электросамоката. Эта панель будет иметь около восьми винтов. Убедитесь, что вы поместили их в центральное положение, чтобы не потерять их.
Далее освобождаем прокладку, батарея будет видна с верхней ручки. Предохранитель будет расположен перед аккумулятором, рядом с двигателем. В вашем электросамокате два предохранителя. Один помечен словом «нагрузка», а другой — «заряд».

Важно отметить, что замена предохранителя на электроскутере не аннулирует гарантию. Производители электронных скутеров делают компоненты очень удобными в обслуживании.

Поздравляем, вы нашли предохранитель в своем электроскутере.

Предупреждение

Часто задаваемые вопросы

Что такое предохранитель?

Предохранитель вашего электронного скутера размыкает цепь, когда возникает электрическая неисправность, из-за которой протекает слишком большой ток.

Зачем моему электроскутеру нужен предохранитель?

Почему предохранитель расположен рядом с аккумулятором?

Поскольку в электрических скутерах есть аккумуляторы, которые обеспечивают высокое напряжение за короткое время, они должны иметь автоматический выключатель или предохранитель в нескольких дюймах от аккумулятора, чтобы защитить проводку электронного скутера.

Почему перегорает предохранитель моего электронного скутера?

Предохранитель электронного скутера перегорает в случае короткого замыкания, перегрузки по току, отказа устройства или несоответствия нагрузок.

STAT: Ожидается, что к 2025 году рынок электросамокатов в США и Европе достигнет не менее 12 миллиардов долларов. В результате ожидается, что общий мировой рынок микромобильности вырастет до 31,93 миллиарда долларов к 2029 году при среднегодовом темпе роста 11,95% ( источник)

ССЫЛКИ:

https://www.youtube.com/watch?v=UUtN6m9gxtY
https://www.youtube.com/watch?v=9cdZOjROdBM
https://joyride .city/tag/electric-scooter-statistics/r
https://www.youtube.com/watch?v=L0qXHGMz6ls
https://www.swe-check.com.au/editorials/fuses.php

Как заменить предохранитель микроволновой печи

Микроволновые печи — это сложные устройства, и их ремонт может быть сложной задачей даже для опытных мастеров. Тем не менее, есть несколько ремонтных работ, которые можно выполнить, чтобы ваша микроволновая печь работала должным образом. Например, микроволновый предохранитель — это деталь, которую обычно необходимо заменить, и, обладая небольшими знаниями и подходящими инструментами, вы можете установить новый, чтобы починить свой прибор.

Предупреждение о безопасности

Из-за того, что в микроволновых печах используется высокое напряжение и большой ток, имейте в виду, что ремонт этого прибора представляет значительный риск получения травмы или смерти, если не будут приняты меры предосторожности. Вы всегда должны отключать микроволновую печь от сети, прежде чем пытаться разобрать ее. Поскольку высоковольтные конденсаторы, используемые в микроволновых печах, могут сохранять заряд даже после того, как микроволновая печь была отключена от сети, мы рекомендуем, чтобы только опытные специалисты выполняли доступ к внутренним компонентам и заменяли их.

Какой предохранитель нужно заменить?

Предохранитель — это электрическое устройство, предотвращающее прохождение слишком большого тока через электрическую цепь. Обычно это жертвенные компоненты, а это означает, что они повреждаются после срабатывания и не могут быть использованы повторно. Микроволновые печи обычно содержат несколько типов предохранителей для безопасной работы. Главный предохранитель или линейный предохранитель — это предохранитель, который прерывает подачу электричества, если через него проходит слишком большой ток. И наоборот, термопредохранитель предотвратит электрический ток, если предохранитель нагрет до определенной температуры.

Проверка предохранителя

Перед заменой предохранителя рекомендуется проверить деталь, чтобы убедиться, что именно она является причиной проблемы. Вы можете использовать мультиметр, чтобы проверить деталь на непрерывность. Испытание на непрерывность определит, присутствует ли в предохранителе непрерывный электрический путь. Прежде чем начать, убедитесь, что микроволновая печь отключена от сети, но, поскольку высоковольтные конденсаторы, используемые в микроволновых печах, могут сохранять заряд даже после того, как печь была отключена от сети, рекомендуется разрядить конденсатор перед обслуживанием. Вы можете сделать это, поместив лезвие отвертки на каждый набор клемм конденсатора. При этом не следует касаться лезвия.

После того, как вы удалили предохранитель из микроволновой печи, прикоснитесь щупами мультиметра к каждой клемме детали. Если показания счетчика показывают сопротивление, равное нулю, предохранитель имеет целостность. Если стрелка счетчика не двигается или показания цифрового дисплея существенно не меняются, непрерывности нет, это означает, что предохранитель перегорел и его необходимо заменить.

Имейте в виду, что выход из строя предохранителя часто указывает на короткое замыкание электрического компонента в микроволновой печи, например, неисправный дверной выключатель. Эту деталь также нужно будет заменить, иначе предохранитель продолжит выходить из строя.

Замена предохранителя

Если вы определили, что предохранитель неисправен, следующим шагом будет замена детали. Как и при проверке, перед началом ремонта убедитесь, что микроволновая печь отключена от сети. Первый шаг процедуры будет зависеть от вашей модели микроволновки. Если ваш предохранитель расположен за панелью управления или вентиляционной решеткой, вы можете получить к нему доступ, не снимая микроволновую печь с ее установки. Вам нужно будет снять решетку или панель управления, чтобы получить доступ к этим предохранителям. Если вы не можете получить доступ к нужному предохранителю из-за этих панелей, вам сначала необходимо демонтировать устройство. Обычно это можно сделать, открутив 2 или более винтов с верхней части микроволновой печи, затем опустив ее и подняв с монтажного кронштейна. Установите его на прочную поверхность, и тогда вы готовы продолжить.

Далее вам нужно снять внешнюю крышку, чтобы добраться до внутренних компонентов. Предохранители расположены во многих местах внутри микроволновой печи, в том числе сверху, сбоку и за вентиляционной решеткой. Использование электрической схемы может помочь вам найти соответствующий предохранитель. После того, как вы нашли предохранитель, удалите все необходимые провода и крепления, чтобы освободить его от микроволновой печи.
