Головка блока цилиндров. Что такое головка блока цилиндров и её принцип работы и назначение.

Головка блока цилиндров является одной из самой важной деталью двигателей внутреннего сгорания. Обычно это монолитная деталь (также может быть в разделенном виде) из сплавов алюминия (или чугуна), которая является корпусной деталью для газораспределительных механизмов и формирует верхнюю часть камеры сгорания. Как правило устанавливается на блок цилиндров через прокладку и крепится при помощи болтов.

Назначение головки блока цилиндров
Устройство головки блока цилиндров. Конструкция.
Схема ГБЦ
Принцип работы головки блока цилиндров.
Основные проблемы головки блока цилиндров. Последствия и причины нарушения работоспособности.
Видео работы головки блока цилиндров

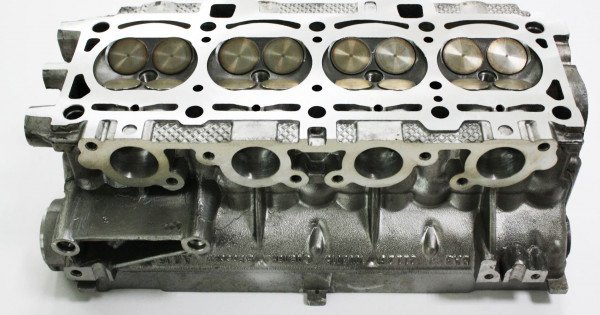

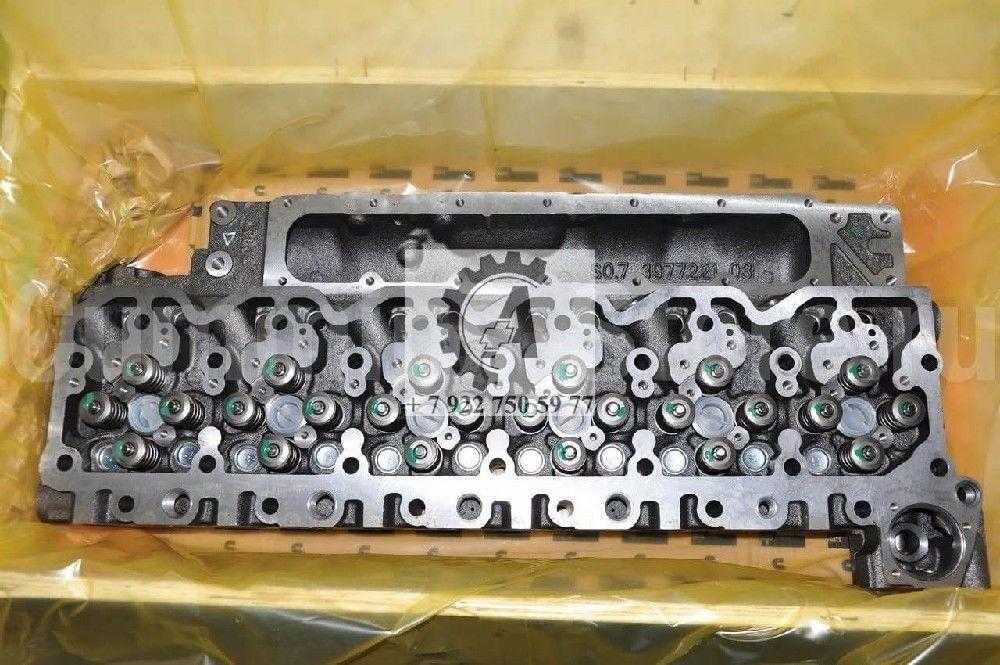

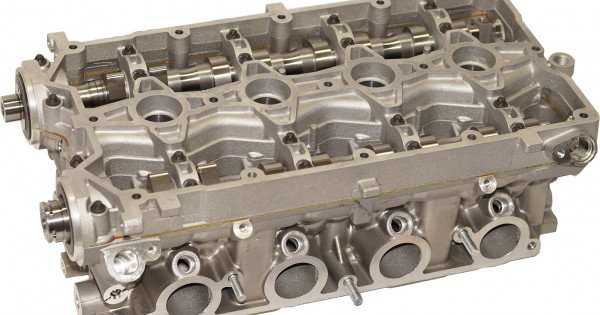

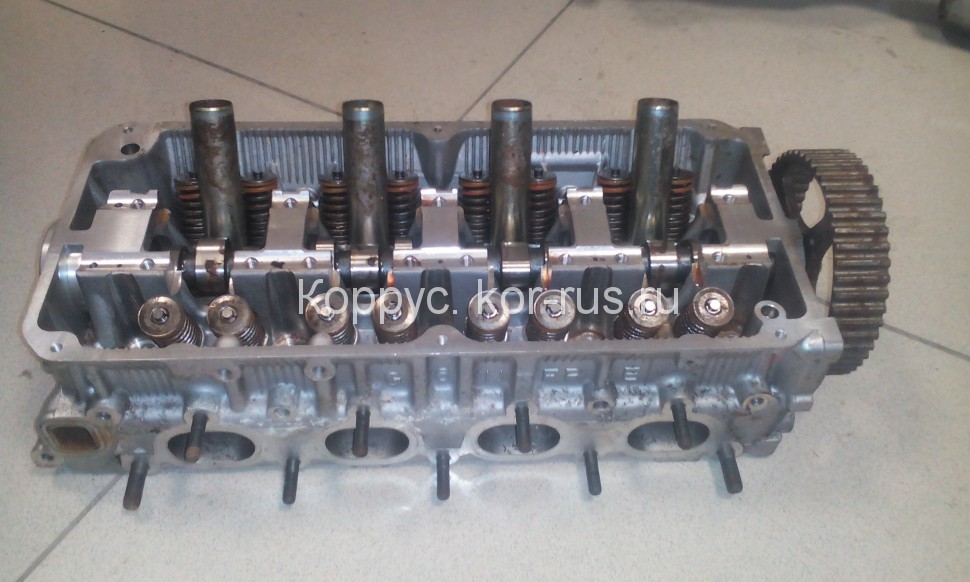

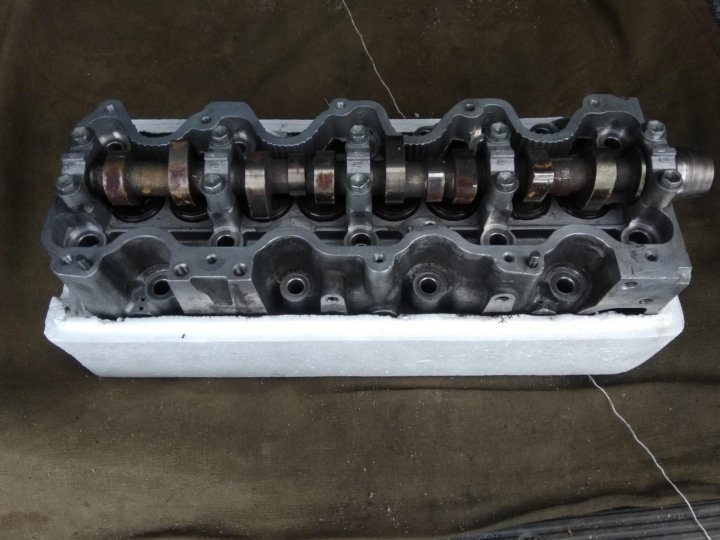

Головка блока цилиндров. Общий вид, 3D модель

Назначение головки блока цилиндров

Головка блока берет на себя обязанности по выполнению таких важных функций, как обеспечение базировки и размещения компонентов газораспределительного механизма, элементов подвода и отвода топлива, обеспечение газодинамических характеристик воздушного заряда, отвод из камеры сгорания продуктов горения, формирование камеры сгорания и обеспечение ее герметичности, отвод и подвод масла для компонентов газораспределительного механизма (ГРМ). Также головка блока цилиндров (ГБЦ) является важным элементом, благодаря, которому обеспечивается соответствие автомобиля экологическим стандартам по уровню выброса вредных веществ.

Устройство головки блока цилиндров. Конструкция.

Головка блока цилиндров в разрезе. Установка форсунки Чтобы понять принцип работы головки блок цилиндров необходимо знать её составляющие. Итак, в состав ГБЦ входят: седла клапанов, направляющие втулки, коромысло клапана, гидрокомпенсатор (иногда идет в составе с коромыслом), траверса (если есть необходимость открытия двух клапанов одновременно при наличие одной штанги на два клапана на шестнадцати клапанной головке блока), пружины для возврата клапанов в исходное положение, свечи зажигания (для бензиновых и газовых двигателей), топливные форсунки (преимущественно используются в дизельных двигателях), впускные клапана и выпускные клапана (обычно диаметр впускных клапанов больше, чем у выпускных, так как отверстие на головке блока должно иметь определенный диаметр, с целью обеспечения необходимых газодинамических характеристик воздушного заряда, для более полного сгорания воздушно-топливной смеси).

Схема ГБЦ

Схема головки блока цилиндров в разарезе. Схема, состав компонентов: 1-распределительный вал, 2-нижний наконечник штанги толкателя, 3- штанга толкателя, 4- верхний наконечник штанги толкателя, 5- винт регулировочный, 6- коромысло клапана, 7- стойка коромысла, 8- прокладка крышки, 9- крышка ГБЦ, 10- болты крепления крышки, 11- траверса, 12- пружина клапана, 13- сухарь клапана, 14- болт крепления ГБЦ к блоку, 15- направляющая клапана с маслоотражающим колпачком, 16- клапан головки блока цилиндров, 17- седло клапана,18- головка блока в разрезе, 19- прокладка головки блока цилиндров, 20- гильза. Прокладка головки блока цилиндров Материал изготовления ГБЦ может быть как алюминиевым, (например, головка блока цилиндров ВАЗ 2109) так и чугунным (дизеля).

Обычно для производителей алюминиевые головки блока цилиндров приоритетнее, потому как они более удобные в производстве, обработке и ремонте.

Но на некоторых дизельных двигателях используются чугунные головки, так как детонационные свойства дизельного топлива превышают прочностные характеристики алюминиевых головок, что приводит к сокращению срока службы или разрушению последних.

Также ГБЦ можно разделить на два вида это — индивидуальные головки и моноголовки. У первого вида есть ряд преимуществ, в первую очередь связанные с ремонтопригодностью, простотой и низкими затратами при обслуживании. Но большинство мировых производителей автомобилей и автокомпонентов отдают предпочтение моноголовкам, которые также имеют свои преимущества. Сложность конструкции этого вида обусловлена базировкой распределительного вала (или двух распределительных валов, что дает возможность использовать насос-форсунку (при использовании топливной системы Common Rail) и сэкономить место в блоке) в самой ГБЦ. Ниже вы найдете видео работы головки блока цилиндров.

Принцип работы головки блока цилиндров.

org/ImageObject»>

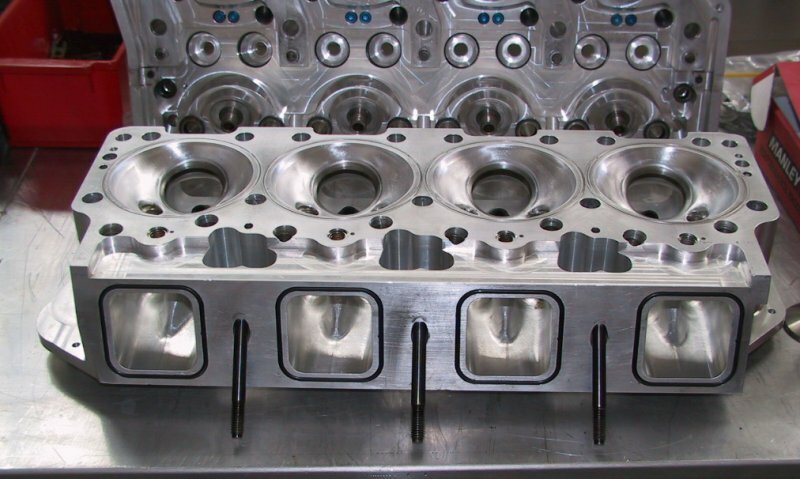

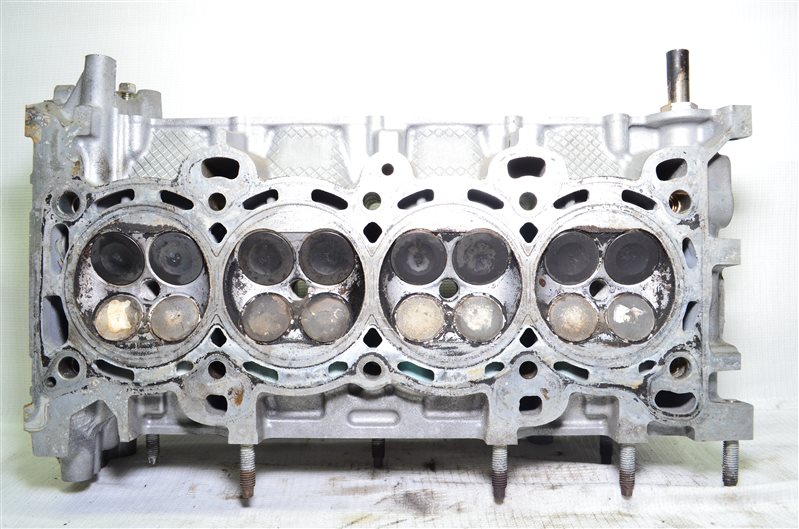

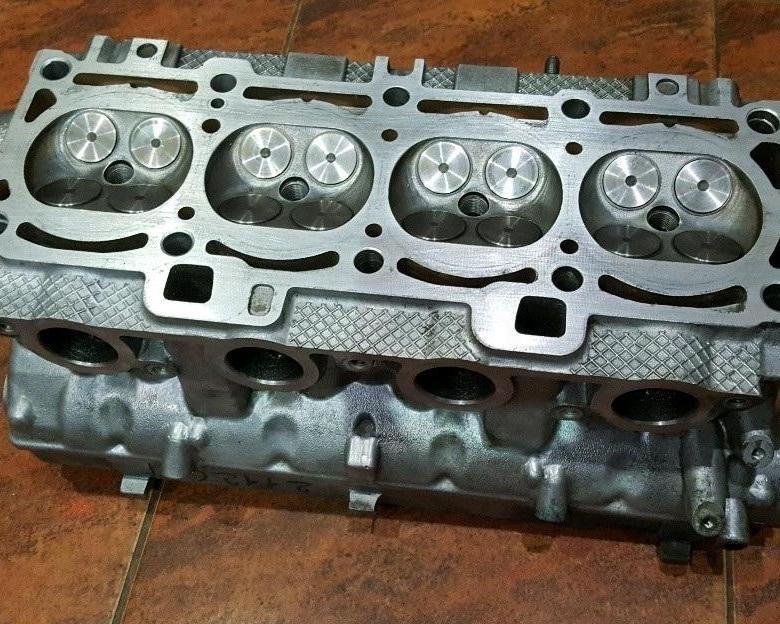

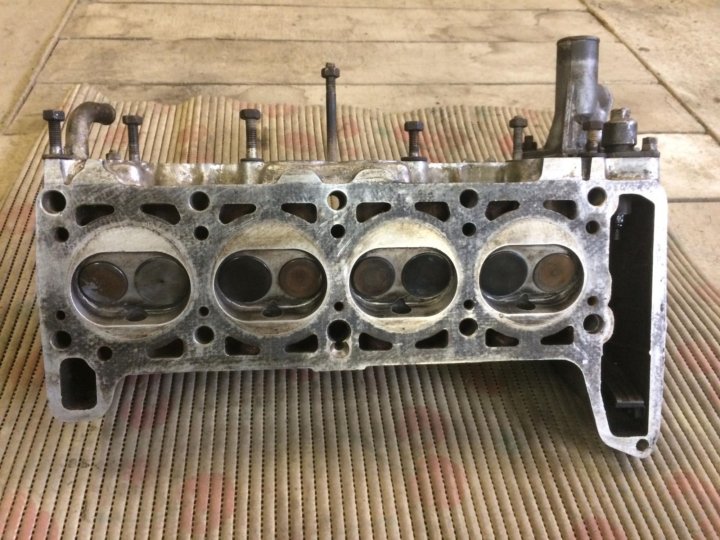

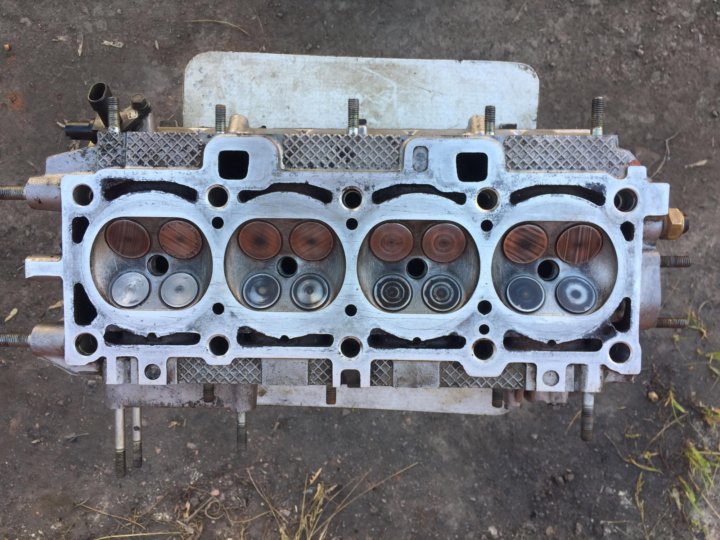

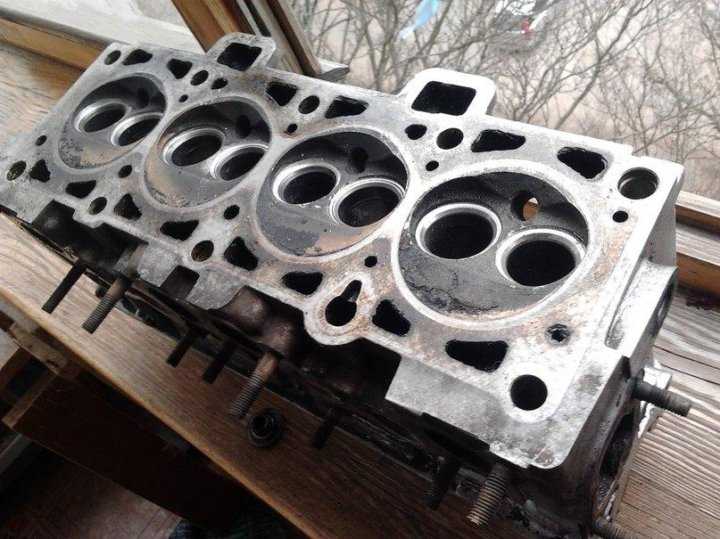

Головка блока цилиндров. Вид снизу. Если кратко описать как работает головка блока цилиндров то получится, что она формирует камеру сгорания, подает камеру сгорания двигателя топливно-воздушную смесь и обеспечивает отвод отработавших газов. После запуска автомобиля для ГБЦ основными задачами является газораспределение и обеспечение герметичности газового стыка.

Принцип работы головки цилиндров заключается в следующем: распределительный вал толкает штангу, которая в свою очередь давит на гидрокомпенсатор и, соответственно, на коромысло. Коромысло давит на клапан, который открывается и в зависимости от назначения клапана либо топливно-воздушный заряд (или просто воздушный в дизельных двигателях) попадает в камеру сгорания, где происходит воспламенение от искры свечи зажигания, либо происходит выпуск отработавших газов в выпускной коллектор, после чего пружина клапана возвращает клапан на место и цикл повторяется снова. В дизельном двигателе, где происходит воспламенение от сжатия, важными параметрами здесь является синхронизация открытия впускного клапана и впрыска топлива форсункой.

Также, безусловно, важным параметром может стать герметичность газового стыка в соединении головки блока цилиндров с блоком цилиндров, так как при нарушение герметичности может привести к ряду проблем, таких как неполное сгорание топлива, повышенный шум, затрудненный запуск двигателя. В таких случаях необходима замена прокладки головки блока цилиндров. Прокладку нельзя использовать несколько раз, так как при повторной затяжке головки блока, установленный момент затяжки не обеспечивает стопроцентную герметичность. Затяжку следует производить от центральных болтов к крайним.

Также замена прокладки ГБЦ должна производится в стерильных условиях, дабы исключить попадания пыли, стружки и т.п. в камеру сгорания. Если при ремонте вы задумались о замене ГБЦ, то многие эксперты рекомендуют купить головку блока цилиндров в сборе, так как сборка компонентов разных производителей не гарантирует безпроблемную работу. Так вкратце описан принцип работы одной из основных деталей двигателя, также предлагаем узнать как работает ретардер и раздатка.

Основные проблемы головки блока цилиндров. Последствия и причины нарушения работоспособности.

Выпадение седла впускного клапана в процессе эксплуатации.

Последствия — Разрушение головки блока цилиндров, элементов ГРМ и ЦПГ, как следствие — отказ двигателя.

Причины — Нарушение позиционирования седел в головке блока цилиндров, так как не выдержан диаметр посадочного места.

Нарушение герметичности посадки впускных и выпускных клапанов на фаску седел

Снижение параметров компрессии, затрудненный запуск двигателя, потеря мощности

Нарушение формирования герметичности направляющих поверхностей седла клапана, так как не выдержаны геометрические параметры стенки посадочного места под седло относительно оси отверстий под клапаны

Нарушение герметичности в соединении седел с головкой блока цилиндров

Нарушение теплоотвода, разрушение элементов ГРМ и ЦПГ, как следствие отказ двигателя

Неплотная посадка седел в головке блока цилиндров, не выдержаны шероховатость стенок и торца отверстия под седло клапана, параметры перпендикулярности и биения относительно торца отверстия под седло клапана

Нарушение герметичности по прессовой посадке (в соединении с головкой блока цилиндров) направляющих втулок впускных и выпускных клапанов

Снижение параметров компрессии, затрудненный запуск двигателя, повышенный расход масла

Позиционирование отверстий под направляющие втулки клапанов не обеспечивает герметичности в соединение направляющих втулок с головкой блока цилиндров

Прорыв газов через уплотнение газового стыка (в соединении головка блока цилиндров — уплотнительная прокладка — блок цилиндров)

Нарушение рабочего процесса в цилиндре, как следствие нестабильная работа двигателя, потеря мощности, повышенный шум, нарушение требований правил ЕЭК ООН №51 и №49

Геометрия поверхности огневого днища головки блока цилиндров не обеспечивает герметичность по газовому стыку

Развитие неплоскостности днища ГБЦ под воздействием газовых сил при эксплуатации — минимальный коэффициент запаса прочности головки блока цилиндров не обеспечивает достаточной жесткости при удельной нагрузке от газовых сил

Недостаточная жесткость зон сопряжения с опорным буртом гильз блока цилиндров

Нарушение герметичности в соединении головка блока — уплотнительная прокладка — блок (по штанговым полостям и отверстиям слива масла)

Подтекание масла, нарушение требований правил ЕЭК ООН №49

Негерметичность уплотнения вследствие недостаточной жесткости (как следствие — деформации) головки цилиндров.

Нарушение герметичности в соединении головка — уплотнительная прокладка — выпускной коллектор

Повышенный шум

Не выдержан допуск плоскостности привалочной поверхности ГБЦ под уплотнительную прокладку выпускного коллектора

Чистота обработки поверхности под уплотнительную прокладку выпускного коллектора не обеспечивает герметичность стыка

Нарушение герметичности уплотнения в соединении клапанной крышки с головкой блока цилиндров

Повышенный расход моторного масла

Чистота обработки привалочной поверхности головки блока цилиндров под уплотнительную прокладку не обеспечивает герметичность в соединении

Недостаточное количество зон крепления клапанной крышки к головке блока цилиндров

Проблема — Неполное сгорание подаваемого форсункой топлива

Потеря мощности двигателя

Энергетические параметры впускного канала (момент вихря) не обеспечивают максимальное сгорание топлива.

Нарушение герметичности в соединении головки — уплотнительная прокладка — воздушный коллектор

Нарушение газодинамических характеристик — неполное сгорание топлива

Геометрические параметры привалочной поверхности головки блока под воздушный коллектор не обеспечивают герметичности в соединении с воздушным коллектором

Видео работы головки блока цилиндров

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 5 чел.
Средний рейтинг: 4.6 из 5.

Головка Блока Цилиндров ГБЦ, Конструкция Устройства и Назначение Работы в Двигателе ДВС, Схема Составных Частей

Содержание

1 Особенности конструкции
2 Диагностика и ТО

Любой мотор имеет сложную структуру, каждый элемент которой необходим для выполнения определенной задачи. Один из таких элементов – головка блока цилиндра.

ГБЦ является главным узлом в любом автомобиле или мотоцикле. Устройство необходимо для того, чтобы контролировать в двигателе внутреннего сгорания вывод газов. По своей природе головка блока цилиндров является крышкой, закрывающей сам блок. Крышка гбц создаётся из алюминиевых сплавов, также она может быть изготовлена из чугуна. На производстве головку блока цилиндров подвергают процессу искусственного старения. Количество ГБЦ напрямую зависит от типа ДВС, если он V-образного типа, на каждый ряд используется отдельная головка.

Работа гбц очень сильно зависит от степени уплотненности головки с блоком цилиндров. Этим объясняется то, что верхняя часть этой детали немного уже, в сравнении с нижней. Уплотнительная прокладка располагается между головкой и самим блоком цилиндров.

Установка и фиксирование головки цилиндров осуществляется при помощи штифтов, которые предназначены для закрепления детали. Правильность монтажа сильно влияет на дальнейшую работу ГБЦ. Для каждого транспортного средства в инструкции указан свой регламент. По этой причине не стоит заимствовать схему монтажа головки с иномарки для машины отечественного производства. Не стоит забывать о том, что штифты имеют определенный порядок затяжки, вместе с этим указан требуемый момент закручивания. Для правильной установки головки блока цилиндра используется специальный инструмент – динамометрический ключ.

При установке и затяжке ГБЦ следует в первую очередь опираться на инструкцию по установке, а не грубую физическую силу. Если перетянуть головку цилиндра – возможно повреждение уплотнительной прокладки, масляного канала ГБЦ и других, не менее важных составляющих этой системы. Например, головка в цилиндрах может треснуть, измениться в размерах, от работы этого элемента зависит вся работа двигателя, и как следствие, транспортного средства в целом.

Особенности конструкции

Конструкция головки цилиндров не такая простая, какой кажется на первый взгляд. Ниже будут описаны все составляющие этой детали.

В настоящее время все элементы головки блока цилиндра изготавливаются из алюминиевых сплавов, раньше для этой же цели использовали легированный чугун. Некоторые транспортные средства до сих пор оснащены чугунной головкой цилиндров. Объясняется это тем, что чугун наиболее оправдан для очень высоких или очень низких температур. Алюминиевые сплавы наиболее подвержены деформации из-за перепада температур.

Размеры ГБЦ во время работы двигателя изменяются из-за повышенной температуры.

ГБЦ состоит из следующих элементов.

Уплотнительная прокладка.
Газораспределительный механизм.
Корпус головки цилиндра, именно здесь находятся все механизма и патрубки системы охлаждения, масляные провода и камера сгорания.
Отсеки, в которые в последующем монтируются свечи зажигания.
Привод газораспределительного механизма.
Камера сгорания, где осуществляется процесс горения топлива.
Тут же находятся посадочные плоскости, которые дают возможность выпускать переработанные газы.

Следует рассказать более подробно о каждом из этих элементов. Клапаны ГБЦ находятся в 1 ряду, каждый из которых наклонён к цилиндрам на двадцать градусов. В автомобилях последнего поколения может использовать несколько другой принцип устройства ГБЦ, но в целом, все примерно одинаково.

Более подробно стоит рассказать об уплотнительной прокладке, основа который это армированный асбест. Изготовление этого элемента именно из такого материала объясняется высокими температурами во время работы двигателя внутреннего сгорания, также на прокладку оказывается большое давление. Прокладка из армированного асбеста в состоянии обеспечить герметичность всех каналов и систем мотора.

Если разобрать переднюю часть этого устройства, то можно увидеть, что здесь располагается привод газораспределительного механизма вместе с натяжителем цепи. Камеры сгорания имеют тесный контакт с блоком, по этой причине их обрабатывают механическим путём. Объёмы камер для сжатия несколько меньше, чем размеры поршней. Объясняется это тем, что во время работы ДВС, в момент поднятия поршней, такая конструкция даёт возможность воздушным смесям закручиваться. В итоге улучшается сам процесс сгорания топлива.

На левом участке головки цилиндра располагаются отверстия для свеч зажигания, здесь же монтируются системы для опоры рычага, опорные шайбы. Наверху ГБЦ имеется крышка, которая крепится к остальному корпусу при помощи болтов.

В ГБЦ присутствуют несъёмные элементы. Седла клапанов, которые необходимы для герметичности газораспределительного механизма, здесь же находятся направляющие втулки. Следует принять к сведению, что эти элементы монтировались при помощи прессовки. То есть заменить их в домашних условиях невозможно, потребуется обращаться в сервисный центр или использовать специальное оборудование.

Некоторые автовладельцы пытаются заняться ремонтным работами ГБЦ самостоятельно, однако делать этого не рекомендуется, в противном случае возможны негативные последствия.

Головка цилиндра может измениться по форме, в итоге будет нарушена герметичность клапанов и камеры сгорания.
Из-за неправильного нагрева, головка цилиндра станет непригодной к эксплуатации.
Возможно образование трещин и микротрещин, исправная работа мотора с которыми станет невозможной.

Ремонтные работы несъёмных элементов в домашних условиях могут привести к тому, что придётся приобретать новую ГБЦ. Никто не говорит, что грамотный специалист не сможет отремонтировать одну из этих деталей, однако сделать это получается далеко не всегда.

Диагностика и ТО

Рано или поздно любому механизму в транспортном средстве потребуется диагностика и техническое обслуживание, ГБЦ не является каким-либо исключением из правил. В этом вопросе главная задача владельца транспортного средства периодически заниматься диагностикой тех элементов, которые чаще всего выходят из строя.

Клапаны и их сальники.
Уплотнительная прокладка.

Особое внимание следует уделить прокладке, если она износилась, рабочие жидкости могут смешиваться, что приведет к поломке двигателя. При попадании охладительной жидкости в рабочее масло, она будет бурлить. Со временем это приведет к невозможности запуска мотора. В этом случае главным сигналом будет датчик температуры, который покажет кипение ДВС. Оценить ситуацию можно также сняв свечи зажигания. Зачем необходимы ремонтные работы? Чаще всего демонтаж головки цилиндров избежать не удастся в следующих случаях.

Изменилась высота гбц.
Возникла потребность отпрессовать клапаны и седла.
Один или несколько клапанов перестали функционировать и нуждаются в замене.
Требуется шлифовка крышки.
Требуется заменить уплотнительную прокладку.
Необходимо избавиться от микротрещин.

Если понимать, к чему приведет каждый шаг, и иметь необходимые инструменты, можно заниматься ремонтными работами ГБЦ и в домашних условиях, однако даже самое высокотехнологичное оборудование в руках неопытного владельца не поможет исправить проблему.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Головка блока цилиндров — диагностика и замена своими руками

Головка блока цилиндров – важнейшая часть любого двигателя автомобиля. Для его нужна головка блока цилиндров? Из чего она состоит? Каково предназначение ГБЦ? Как производится диагностика головки блока цилиндров, ремонт и замена? Сегодня мы постараемся ответить на все эти вопросы.

Применение первой головки осуществлялось со дня рождения самого первого двигателя. Без этой составляющей невозможно эксплуатировать ни один двигатель.

Устройство ГБЦ

Головка блока цилиндров – это верхняя часть двигателя, которая устанавливается на блок и закрывает его верхнюю часть.

Она имеет довольно сложную конструкцию, которая изготавливается, как правило, из алюминиевого сплава или специального легированного чугуна. Изнутри имеется много идеально гладких поверхностей – это еще раз подтверждает ее значимость в двигателе любого автомобиля. Чтобы достичь максимально герметичного соединения с двигателем, ее ширина снизу делается большей, а между двигателем и головкой устанавливается специальная прокладка.

Головка блока представляет собой отдельную деталь, на которую крепятся другие узлы. К ним относятся: распределительный вал (или валы, если он не один), клапана и их механизм, свечи зажигания, различные форсунки и многое другое. Камера сгорания находится непосредственно в ГБЦ, что указывает на то, что крепление впускных и выпускных коллекторов осуществляется на нее.

Количество головок может варьироваться, в зависимости от типа блока. Если блок имеет V-образную форму, то соответственно и количество головок будет две. На обычных, однорядных двигателях устанавливается одна ГБЦ.

Сверху на головку устанавливается крышка ГБЦ, которая защищает все ее узлы от попадания пыли и других инородных частиц. Для соединения, также применяется специальная уплотняющая прокладка. На верхней части крышки располагается заливное отверстие, через которое заливается масло. Это говорит о том, что масло попадает в картер именно через головку блока цилиндров.

Назначение ГБЦ

Практически все процессы, происходящие в двигателе, осуществляются именно через головку блока цилиндров. На ГБЦ располагаются все механизмы, которые приводят в движение поршневой механизм. Это свечи зажигания, предназначенные для воспламенения смеси, клапанный механизм, с помощью которого осуществляется впуск топлива, выпуск отработанных газов, коллекторы и самое главное – распределительный вал. Он располагается на головке блока цилиндров и приводит в действие клапанный механизм. Все это защищается от внешних воздействий именно при помощи ГБЦ.

Кроме того, внутри головки располагаются камеры сгорания, в которых и происходит сжатие и воспламенение смеси. Это место имеет тесную связь с блоком цилиндров, в котором перемещаются поршни.

Головка блока цилиндров имеет две прокладки, с помощью которых осуществляется герметичная защита соединений с блоком и крышкой. Состояние двигателя во многом зависит от этих прокладок и самой ГБЦ.

Диагностика неисправностей и ремонт головки блока цилиндров

В процессе эксплуатации, головка блока испытывает большие нагрузки. Это и механическое воздействие деталей, и высокие температуры, образуемые в камере сгорания. Чаще всего, все неисправности сводятся к тому, что двигатель перестает развивать требуемую мощность и начинает работать неустойчиво. Если регулировка механизмов, имеющих к этому отношению, не дают должного эффекта, значит, самое время провести ремонт головки блока цилиндров.

Диагностика неисправностей начинается с внешнего осмотра газораспределительного механизма, а также корпуса головки. На ней недолжно быть все возможных трещин, сколов и прочих дефектов.

Кстати о трещинах. Это самая страшная неисправность ГБЦ. Она может образоваться в результате воздействия больших температур. Чаще всего, это происходит из-за частых перегревов двигателя. Вначале, это будет микротрещина, которая постепенно будет разрастаться. О ее присутствии будет говорить наличие в охлаждающей жидкости остатков масла и появление соответствующих пузырей в бачке. Трещина в блоке нарушит герметизацию клапанного механизма, что приведет к ослаблению посадки многих деталей. Как следствие, снижение мощности двигателя, падение компрессии и т п. Ремонт блока с трещиной, как и с любыми другими механическими повреждениями не допустим, поэтому его подвергают замене.

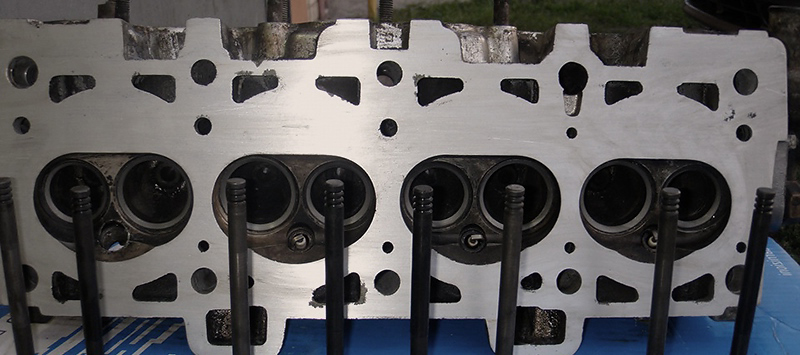

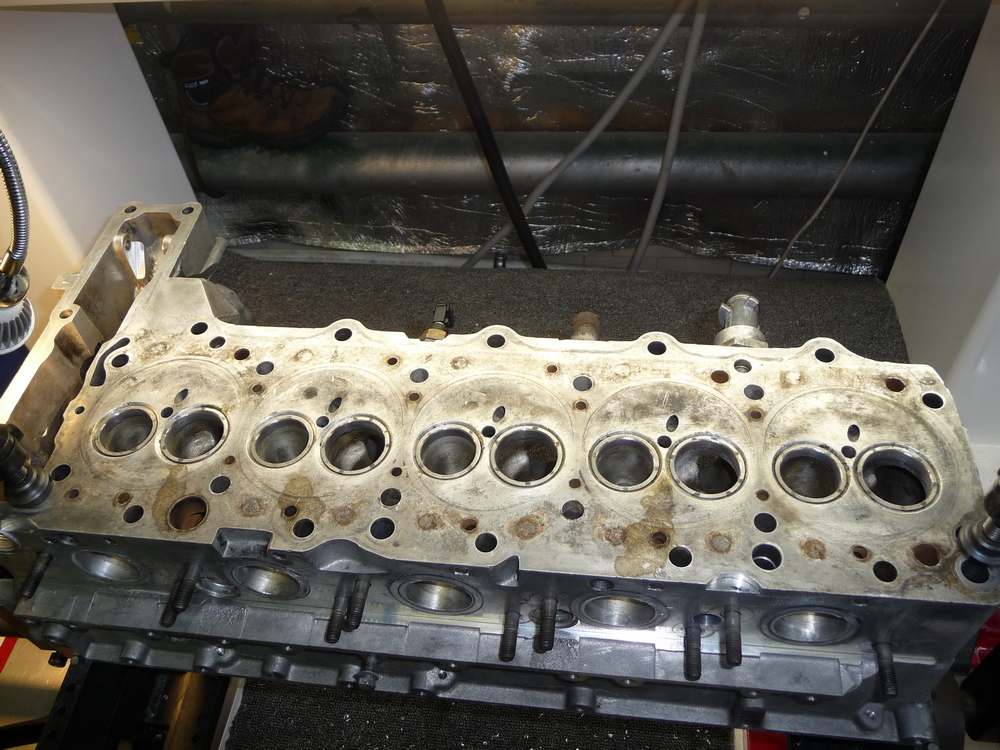

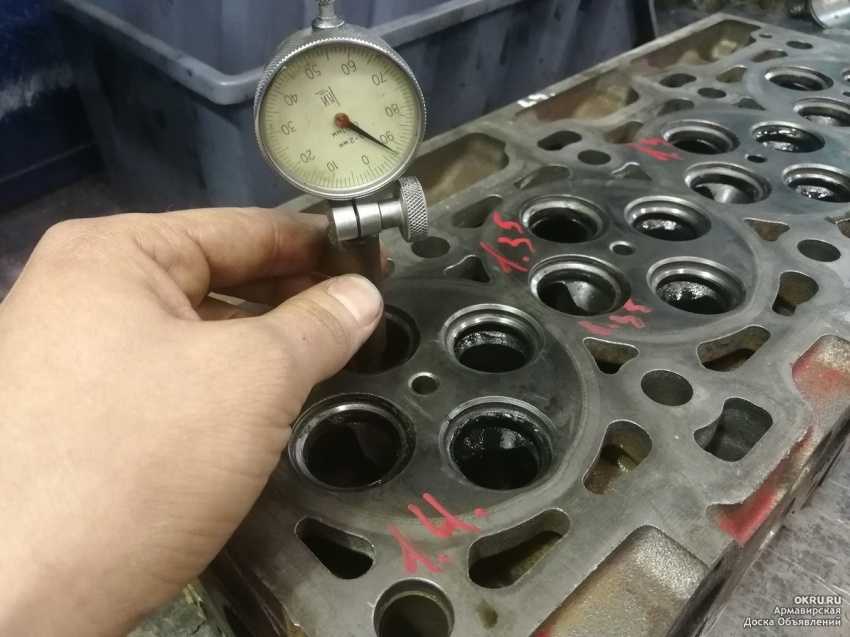

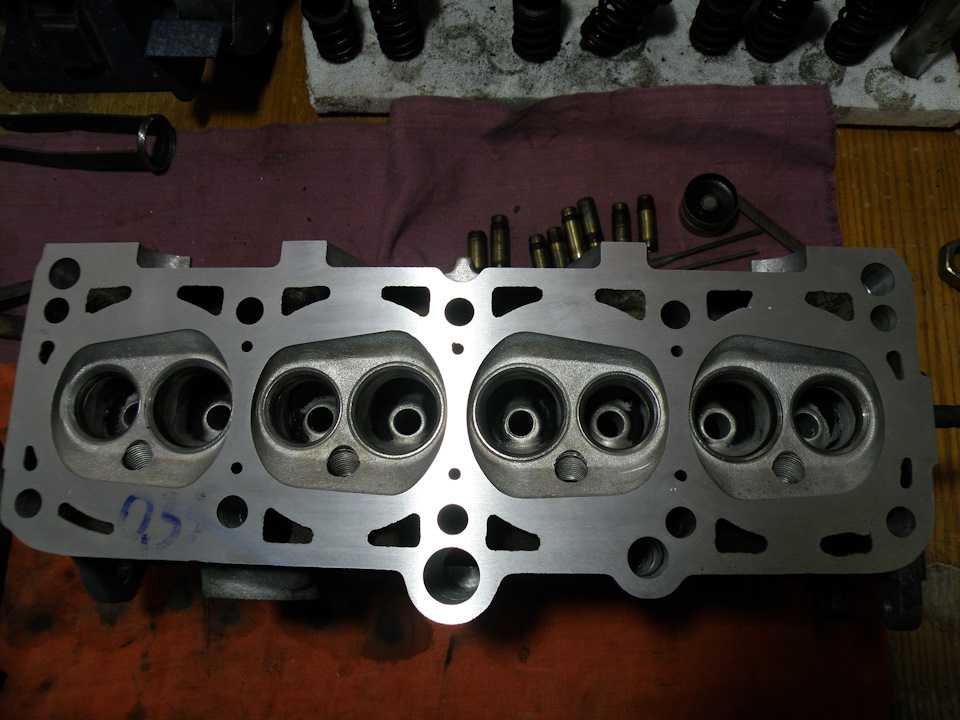

При снятии ГБЦ проверяют нижнюю плоскость соединения с блоком цилиндров. Для этого, к ней прикладывается специальная линейка по диагонали всей длины ГБЦ. Контроль зазоров выполняется с помощью измерительного щупа. Нормой измерений можно считать зазор, не превышающий 0,06 миллиметров. Если эта величина больше, то плоскость подвергают шлифовке.

Проверка износа шеек опоры кулачкового вала и его подшипников выполняется с помощью микрометра. Результаты измерений необходимо сравнить с нормами, которые допустимы именно для вашей модели двигателя. Если имеются определенные отклонения, то, исходя из значений, принимается решение о способе ремонта.

Состояние таких деталей, как коромысла, седла и рычаги определяется с помощью внешнего осмотра. В том случае, когда фаска «утоплена», но стержень, при этом, находится в порядке, то ее нужно обработать. После этого, клапан можно применять снова.

Всевозможные внешние дефекты в виде царапин, заусенцев и т п. устраняются при помощи шлифовки. Данная процедура, прежде всего, касается тех мест, где необходима герметизация соединений.

Замена головки блока цилиндров

Данная процедура выполняется при обнаружении серьезных повреждений корпуса ГБЦ. Как было сказано ранее, к ним относятся различные трещины и отломившееся части. Помимо этого, замена потребуется в случае, когда отклонения величины зазоров от нормы значительно превышают допустимые значения и в любых других случаях, когда невозможно провести ремонт.

Вместе с новой головкой, необходимо сразу подвергать замене прокладку ГБЦ, а также прокладку ее крышки. Данные элементы всегда заменяются новыми при установке новой головки.

Чтобы провести замену, необходимо отсоединить все части, которые препятствуют демонтажу ГБЦ. Ими могут быть – инжектор, карбюратор, впускные и выпускные коллекторы, механизмы распределения зажигания (свечи, бронепровода, трамблер), элементы системы охлаждения (патрубки), а также различные штекера и датчики. После этого демонтируют ремень или цепь привода газораспределительного механизма. На некоторых моделях двигателей еще и бензонасос.

После этого, откручивают гайки крепления крышки головки и снимают саму крышку. После этого, вы можете принимать решение по снятию головки блока. Допускаются варианты, когда разборка клапанного механизма и демонтаж распределительного вала производится после снятия ГБЦ или до его снятия. В первом случае, выполнить эту процедуру намного легче, потому что есть ряд деталей, открутить которые можно только с помощью надежной фиксации ГБЦ.

После полной разборки и снятия ГБЦ устанавливают новую деталь. Ее можно выполнять как с установленным на нем механизмом газораспределения, так и с перестановкой старых деталей на новую головку. В последнем случае, необходимо будет провести регулировку и подгонку клапанов, а также прочих элементов.

Для упрощения процесса, рекомендуется устанавливать новую головку с уже установленными и подогнанными деталями. Это избавит вас от лишних работ, связанных с регулировкой узла.

После установки ГБЦ, все снятые элементы устанавливаются в обратной последовательности. После этого, необходимо будет провести регулировку угла опережения зажигания и газораспределительного механизма.

Видео — Затяжка головки блока цилиндров

Показан способ затяжки головки двигателя в домашних условиях, так, чтобы потом не протягивать.

Пожалуй, это все, что нужно знать о головке блока цилиндров.

что представляет собой головка блока цилиндров? Протяжка и шлифовка на ГБЦ ВАЗа и других модификациях двигателей

Данной статьей я расскажу вам, что такое ГБЦ (головка блоков цилиндров), из чего она состоит, где находится и как действует. Так же объясню, зачем необходим этот немаловажный для работы автомобиля узел.

Разберемся с определением.

Итак, головка блоков цилиндров (ГБЦ) – это крышка, которая закрывает блок цилиндров от любых внешних негативных влияний. Она представляет собой деталь сложной формы, изготовленную, как правило, из алюминиевого сплава или легированного чугуна способом точечного литья. После прохождения этапа литья, чтобы избавится от остаточного напряжения, возникшего на предыдущем этапе, ее подвергают искусственному старению с помощью механической обработки.

Внутренняя поверхность ГБЦ при этом представляет собой идеально гладкую поверхность, что указывает на высокую значимость данного узла. Чтобы более надежно соединить ГБЦ с блоком цилиндров, ее нижнюю часть производят немного расширенной.

Конструктивные особенности ГБЦ.

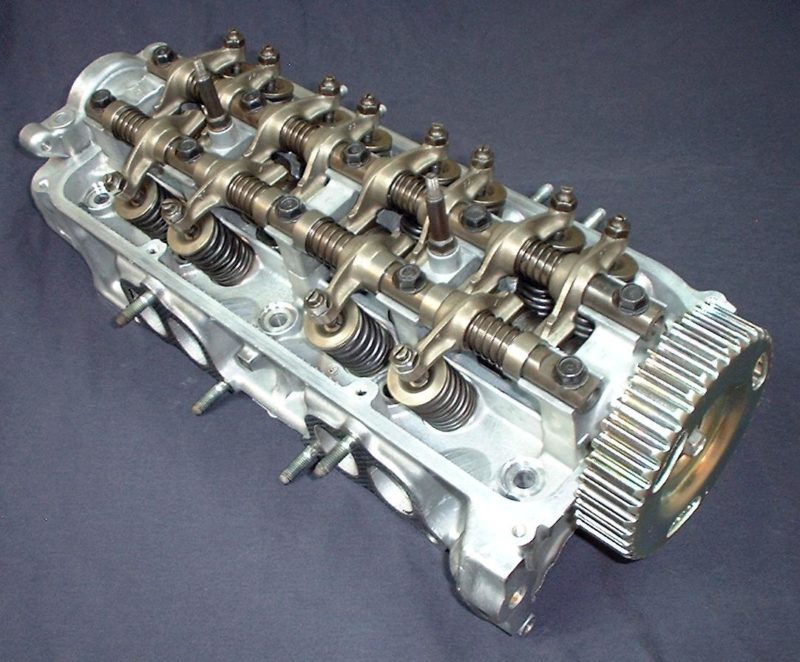

Головка блоков цилиндров современных авто имеют сложную конструкцию и включают очень большое количество различных деталей (клапана газораспределения, привод свечей зажигания, форсунки и т.д.). Также сюда устанавливаются – выпускные и впускные клапана, камера сгорания топлива, распределительный вал и многое другое. На автомобили с однорядными двигателями устанавливают общую ГБЦ, а на многорядные двигатели — W-образные, где на каждый ряд цилиндров устанавливают отдельную головку.

Строение и основные функции, которые выполняет головка блоков цилиндров в период работы.

Крышка ГБЦ (на которой находится маслоналивное отверстие) – на нее возлагается функция защиты блока цилиндров от негативных воздействий и засорения.
Резиновый уплотнитель (прокладка головки блока цилиндров) — используется при креплении крышки ГБЦ и выполняет функцию уплотнителя в местах крепления крышки к блоку цилиндров. Прокладка предназначена для однократного использования, поэтому не стоит экономить на ее замене при ремонте или обслуживании данного узла.
Камеры для сгорания топлива.
Расположенные на корпусе головки резьбовые отверстия, предназначенные для форсунок или свечей зажигания.
Полость для распредвала и натяжителя цепи – расположена в передней части ГБЦ.

Место в верхней части ГБЦ отведено для клапанных пружин и втулок, опорных шайб и корпусов подшипников распредвала, а также в корпусе имеются отверстия для установки впускного и выпускного коллекторов. Есть в ГБЦ и место для ГРМ (газораспределительного механизма).

При несвоевременном или неправильном обслуживании головки блока цилиндров могут возникнуть серьезные поломки в связи с большим количеством различных узлов и механизмов, находящихся в непосредственном взаимодействии друг с другом, что в свою очередь приведет к весьма дорогому ремонту, читаем . Это связано с тем, что для разборки или даже для частичного ремонта одного из узлов практически всегда необходимо снимать головку, а этот процесс весьма трудоёмкий.

При установке ГБЦ обратно необходимо соблюдать определённую последовательность и четкий момент затяжки, которые определяет завод изготовитель данного автомобиля, подробнее в статье . Если пренебречь этими правилами и недожать до необходимого момента – можно испортить прокладку, потерять масло и охлаждающую жидкость, и как результат — поломка. В худшем варианте охлаждающая жидкость попадет в масло, и дальше в цилиндр, что приведет к поломке гильзы цилиндра. Слишком большое усилие — приведет к порче мягкого корпуса головки, что потребует его восстановления. Поэтому советуем вам производить ремонт не своими силами, а прибегая к помощи квалифицированных специалистов.

Устройство ГБЦ

Количество головок может варьироваться, в зависимости от типа блока. Если блок имеет V-образную форму, то соответственно и количество головок будет две. На обычных, однорядных двигателях устанавливается одна ГБЦ.

Диагностика неисправностей и ремонт головки блока цилиндров

Видео — Затяжка головки блока цилиндров

Показан способ затяжки головки двигателя в домашних условиях, так, чтобы потом не протягивать.

Пожалуй, это все, что нужно знать о головке блока цилиндров.

Мы в очередной раз приветствуем вас, дорогие автомобилисты. Сегодня мы с вами ознакомимся с разборкой двигателя и, соответственно, разберем. Он состоит из нескольких важных узлов. Каждый из них играет определенную роль по-своему важную. Предлагаем более детально изучить один из немаловажных узлов двигателя — головка блока цилиндров.

ГБЦ (головка блока цилиндров), есть не что иное, как крышка, закрывающая блок цилиндров. Внутренняя идеально гладкая поверхность ГБЦ указывает на особую важность данного элемента в работе нового или . Поэтому стоит более детально изучить, что она из себя представляет.

Что такое головка блока цилиндров?

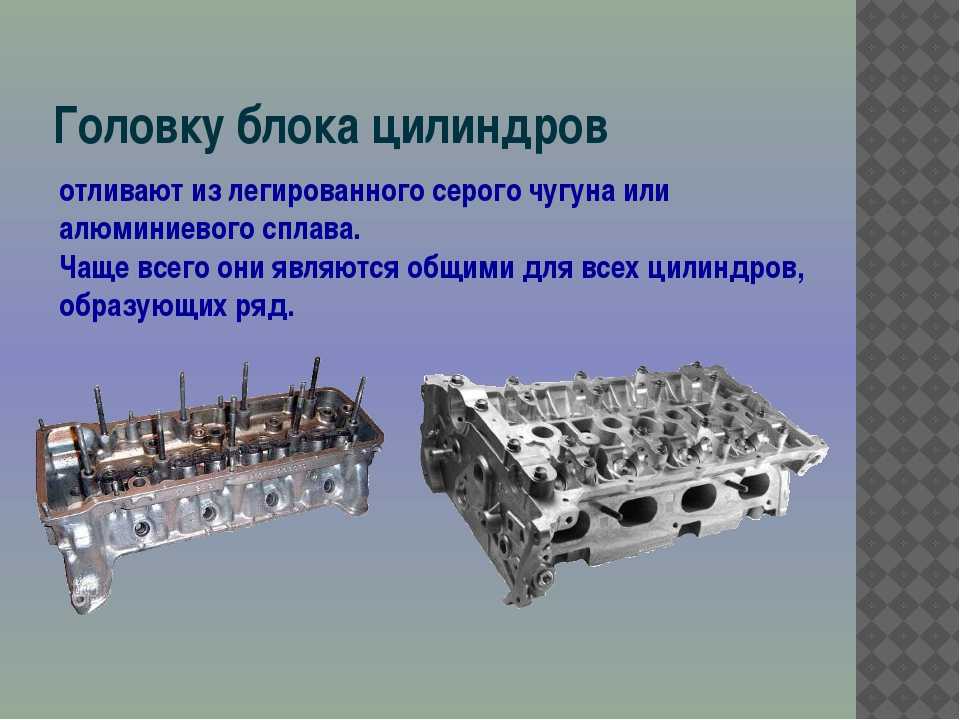

Головка блока производится из легированного чугуна или алюминиевого сплава. По окончанию процедуры литья головки, ее подвергают искусственному старению по специальной технологии, чтобы избавится от остаточного напряжения. Если двигатель однорядный, значит, для него предусмотрена общая ГБЦ. Если двигатель W-образный, значит, необходима отдельная ГБЦ для каждого ряда цилиндров. Нижняя часть ГБЦ выполнена немного шире, чтобы уплотнение с блоком цилиндров было более надежно. Кроме этого, в местах соединения ГБЦ и блока цилиндров используются для уплотнения прокладки головки блока цилиндров.

Установка и закрепление ГБЦ с блоком осуществляется с помощью направляющих шпилек и болтов крепления головки. Установка – ответственный процесс, который выполняется согласно инструкции производителя для каждого типа моторов, будь то или . Болты крепления головки блока цилиндров затягиваются в определенной последовательности и силой затяжки (которая регламентирована для каждого мотора). Затягиваются болты только с помощью динамометрического ключа. В данной операции не важна сила, важна технология.

Функции и структура головки блока цилиндров

Перечислим основные механизмы и системы ГБЦ. Зная их, вы сразу поймете, какие основные функции выполняет головка блока в период эксплуатации.

Крышка головки блока цилиндров. На нее возлагается защитная функция. В ней находится маслозаливная горловина для . С помощью резиновой прокладки многоразового использования обеспечивается уплотнение при креплении крышки к ГБЦ.

Прокладка головки блока цилиндров. Выполняет функцию уплотнения в месте прилегания ГБЦ к блоку цилиндров. Она одноразового использования, поэтому менять ее нужно всегда, производя ремонт или обслуживание. Не стоит экономить на прокладке, т.к. вам это дороже обойдется, впоследствии.
— Полость. В ней расположены натяжитель цепи и привод распредвала, находящиеся в передней части ГБЦ.
— Резьбовые отверстия. Находятся в корпусе головки и предназначены для свечей зажигания или форсунок.
— Камеры сгорания.
— Место для газораспределительного механизма ().
— В верхней части ГБЦ находятся места, предназначенные для опорных шайб клапанных пружин и корпусов подшипников распредвала, втулок клапанов;
— Также в корпусе есть отверстия для крепления выпускного и впускного коллекторов.

При производстве ГБЦ в нее устанавливаются направляющие втулки клапанов и седла. Технология установки такова, что холодные части вставляются в разогретый корпус головки. За счет этого, после выравнивания температур, в соединении деталей достигается большее натяжение.

Обслуживаем и ремонтируем головку блока цилиндров

Одна из основных задач водителя при эксплуатации автомобиля, а, если говорить точнее, двигателя – постоянно наблюдать за тем, чтобы в месте соединения ГБЦ и блока не появлялись подтеки охлаждающей жидкости или масла. Еще одно немаловажное условие нормальной эксплуатации – не допускать , так как головку блока может повести. Ремонт ГБЦ можно делать без ее снятия для замены маслосъёмных колпачков или регулировки клапанов. Для более крупных работ, таких как притирка клапанов, замена направляющих втулок, удаление нагара и т.п. головку блока нужно будет снять.

Видео — замена направляющих ГБЦ

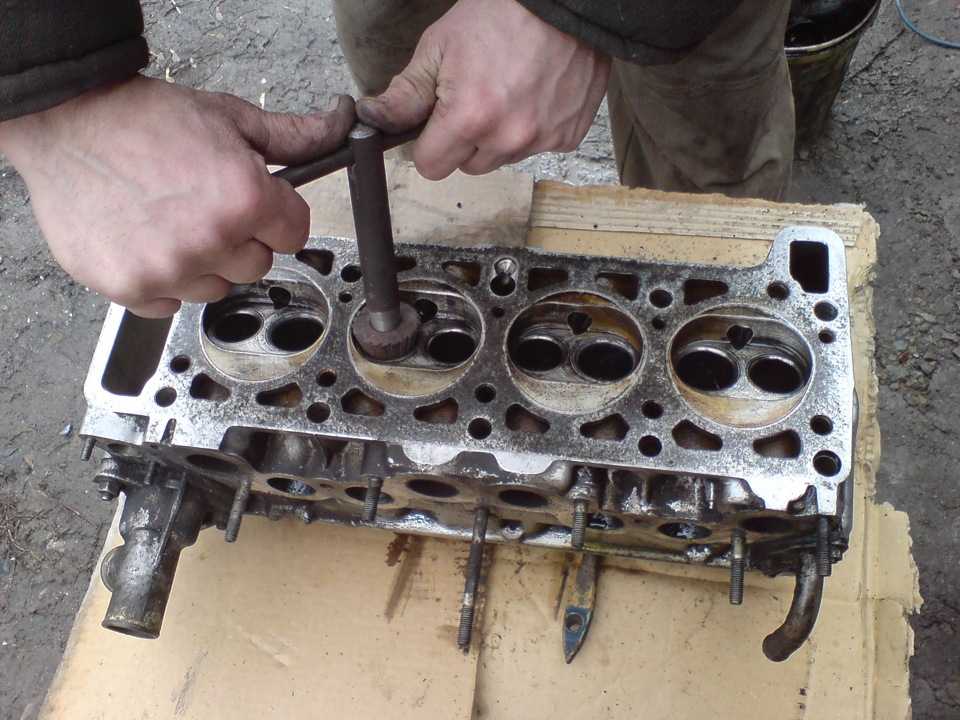

Видео — притирка клапанов головки блока цилиндров

Работы, связанные со снятием и установкой головки блока цилиндров, необходимо производить, наряду с , — строго по инструкции производителя к данному типу двигателя, а не по памяти или аналогии.

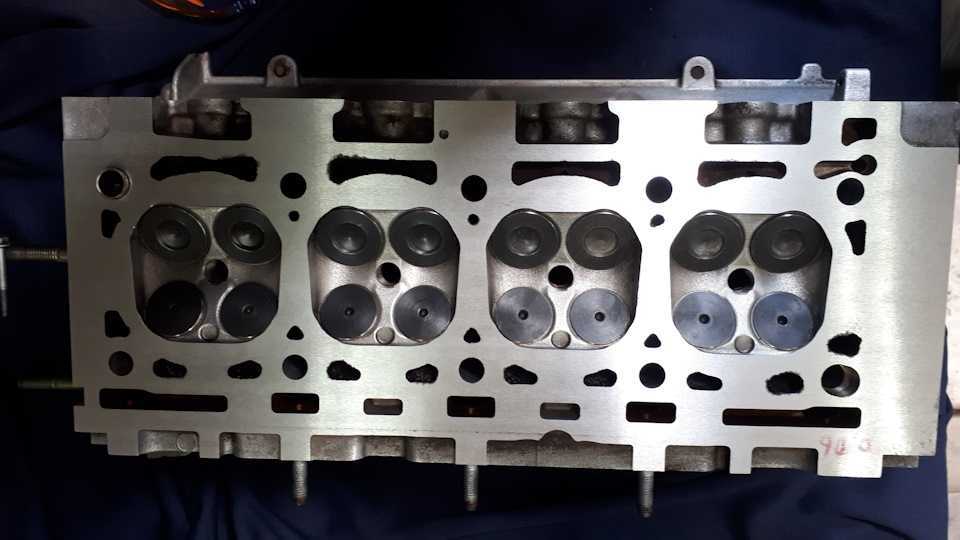

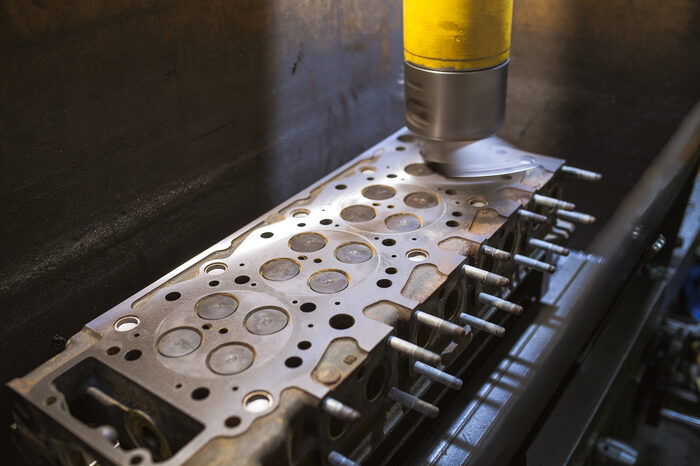

Видео — шлифовка ГБЦ

Аббревиатура ГБЦ расшифровывается как Головка Блока Цилиндров, это один из важнейших узлов любого двигателя внутреннего сгорания. Знать, что такое ГБЦ в автомобиле, принцип ее работы и особенности конструкции, должен каждый владелец машины. Это поможет вовремя заметить возможную неисправность, а также обеспечить стабильную работу силового агрегата в различных режимах.

ГБЦ, это верхняя часть блока цилиндров двигателя внутреннего сгорания. Она крепится на нем при помощи болтов или специальных шпилек. Основное назначение головки — контроль поступления топлива в рабочие цилиндры, обеспечение его сгорание, контроль и распределение потоков газов. Именно от точности регулировки отдельных узлов ГБЦ зависит мощность и устойчивость работы всего двигателя в целом.

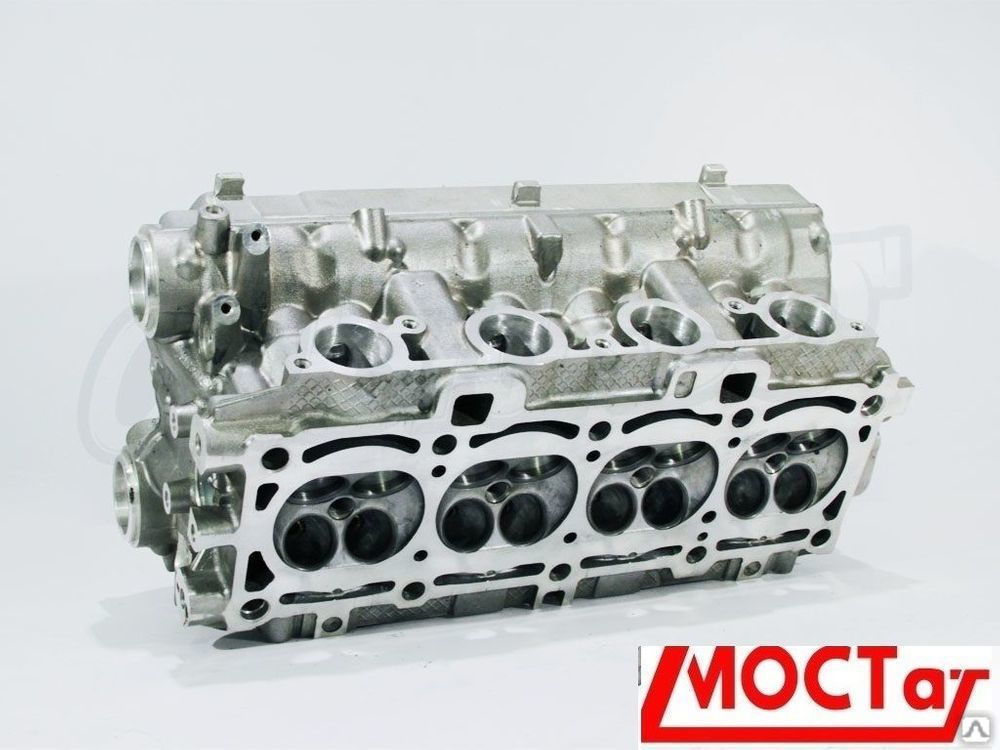

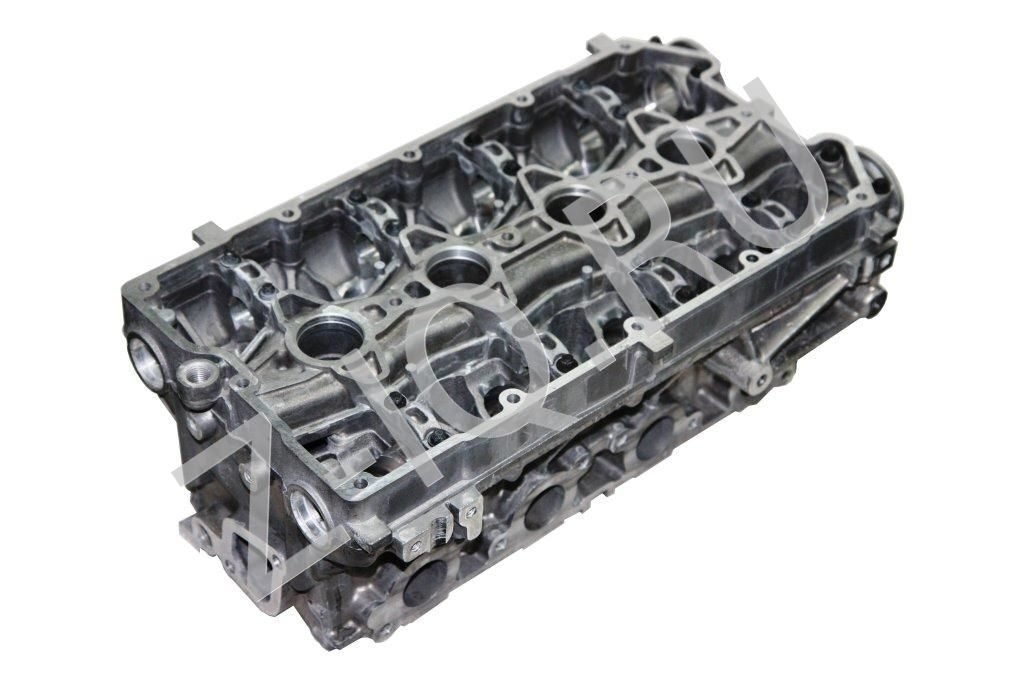

Как выглядит головка блока цилиндров

Для различных силовых агрегатов выпускают головки блока цилиндров из чугуна или сплавов на основе алюминия. Именно алюминиевые ГБЦ устанавливаются на большинстве современных автомобилей, что позволяет несколько снизить общий вес силового агрегата.

Для двигателей с рядным расположением цилиндров применяется единая ГБЦ, а для V-образных силовых установок применяют отдельные головки на каждый ряд. Других конструктивных отличий не существует.

Видео о ГБЦ

Как устроена головка блока цилиндров

Корпус ГБЦ (картер) получают методом литья и последующей металлообработки (фрезерование, сверление). В теле изделия размещены каналы для циркуляции охлаждающей жидкости, маслопроводы для смазки основных узлов, отдельные камеры сгорания для каждого из цилиндров. Кроме того, в картере имеются отверстия для установки свечей зажигания или форсунок (для дизельных двигателей). По своей конструкции головка считается сложным агрегатом, включающим в себя несколько различных механизмов.

Газораспределительный механизм, обеспечивающий отвод отработанных газов. Клапана системы газораспределения открываются в четкой последовательности в зависимости от этапов работы каждого отдельного цилиндра.
Привод газораспределительного механизма, обеспечивающий открывания клапанов в необходимый момент.
Площадки для крепления впускного и выпускного коллекторов, обеспечивающих подачу топлива и отвод отработанных газов.
К несъемным элементам ГБЦ относят направляющие втулки и седла клапанов. Данные элементы обеспечивают герметизацию механизма газораспределения. Монтаж этих деталей осуществляется методом горячей опрессовки, выполнить его самостоятельно, тем более без специального оснащения, практически невозможно, особенно в условиях частного гаража.

Каждый из приведенных узлов отвечает за работоспособность двигателя в целом, а выход любого из них из строя станет причиной более серьезной поломки. На видео ролике внизу можно наблюдать работу всех элементов ГБЦ в движении.

Как правильно установить ГБЦ

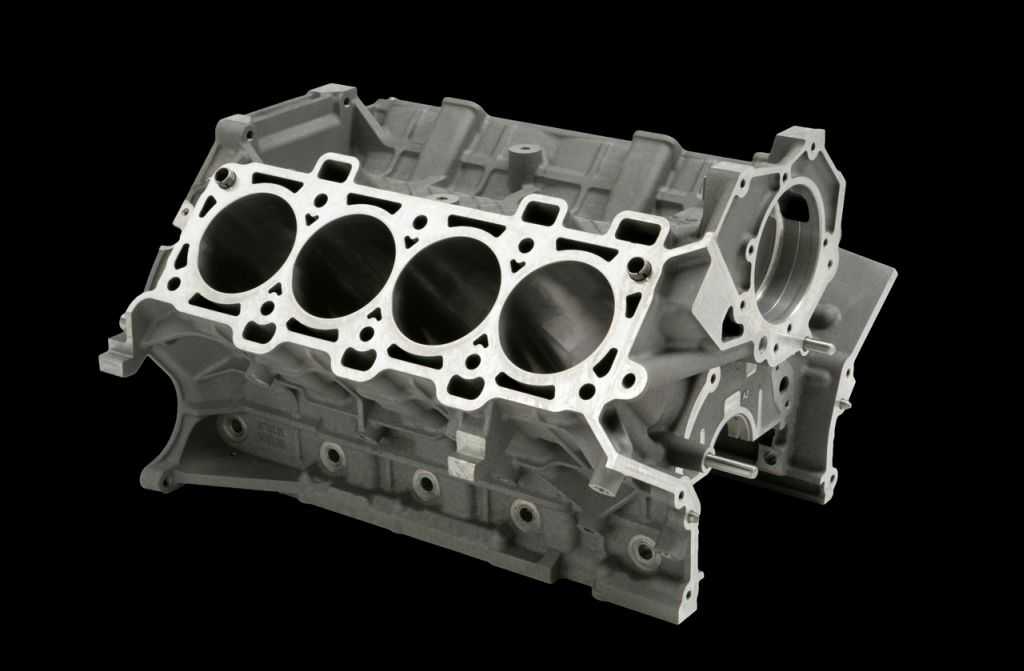

ГБЦ (Cylinder Head), прокладка (Head Gasket) и блок двигателя (Engine Block).

Учитывая то, что ГБЦ имеет множество каналов для движения смазки, охлаждающей жидкости, отработанных газов, важнейшим условием правильного монтажа является надежная герметизация в месте соединения с блоком цилиндров. Осуществляется это путем установки специальной прокладки, изготовленной из армированного асбеста. Такой материал способен выдержать высокую температуру и значительное давление рабочих жидкостей и отработанных газов. Учитывайте то, что прокладка ГБЦ одноразовая, повторное применение не сможет гарантировать надежную герметизацию места соединения с блоком цилиндров.

Плотное прилегание головки и сжатие асбестовой прокладки достигается затяжкой крепежных болтов или гаек на шпильках. Учитывайте тот факт, что любой перекос при выполнении этих операций приведет к недостаточной герметизации соединения. Именно поэтому затяжка должна осуществляться с определенным усилием, которое должно контролироваться при помощи динамометрического ключа. При этом каждая шпилька должна подтягиваться строго в определенном порядке, нарушение которого так же станет причиной появления проблем с недостаточной герметизацией.

При постоянной эксплуатации необходимо уделять внимание именно на плотность прилегания ГБЦ к поверхности блока цилиндров. Появление потеков масла, охлаждающей жидкости свидетельствует о ненадежной герметизации соединения. В этом случае необходимо обтянуть головку по новой.

При техническом обслуживании обязательно проверяйте состояние наиболее нагруженных элементов ГБЦ. Непременно оценивайте состояние клапанов, распределительного вала, не упускайте из вида и целостность уплотняющих сальников.

Все работы, относящиеся к ремонту головки блока цилиндров или замене отдельных ее механизмов, можно выполнять самостоятельно исключительно при наличии соответствующего опыта. Помните, любая небрежность и несоблюдение технологии монтажа станет причиной более серьезных поломок двигателя. А стоимость такого ремонта будет существенно большей. Поэтому доверяйте ремонт ГБЦ только профессиональному автослесарю, имеющему опыт и соответствующее оборудование.

В этот раз мы разберем двигатель автомобиля. Он включает в себя несколько основных составляющих узлов. Они важны все, каждый по-своему. Давайте рассмотрим более подробно один из основных составляющих узлов двигателя – головка блока цилиндров двигателя.

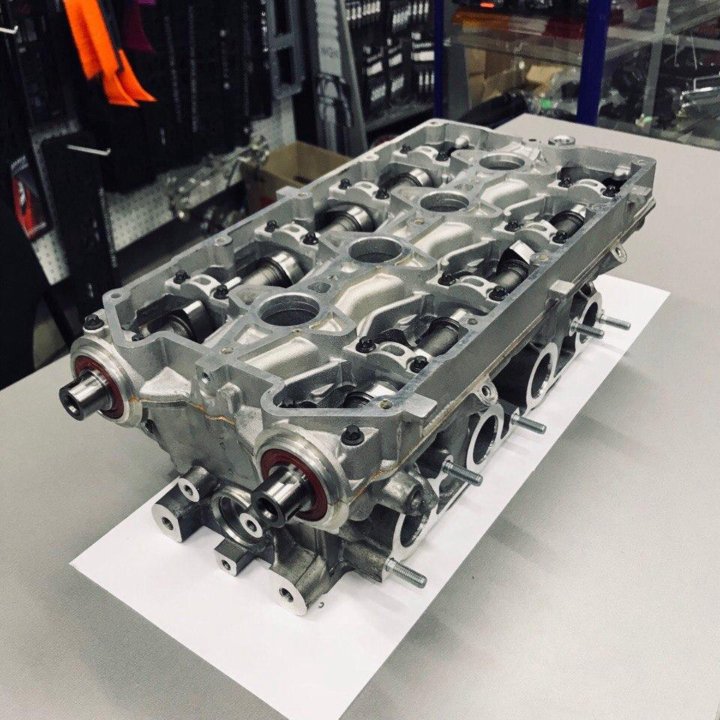

ГБЦ (головка блока цилиндров) , по сути, является крышкой, которая закрывает блок цилиндров. А внутреннее устройство, которое имеет головка двигателя, говорит о важности этого элемента в работе двигателя. Поэтому давайте поподробнее разберем, что она из себя представляет.

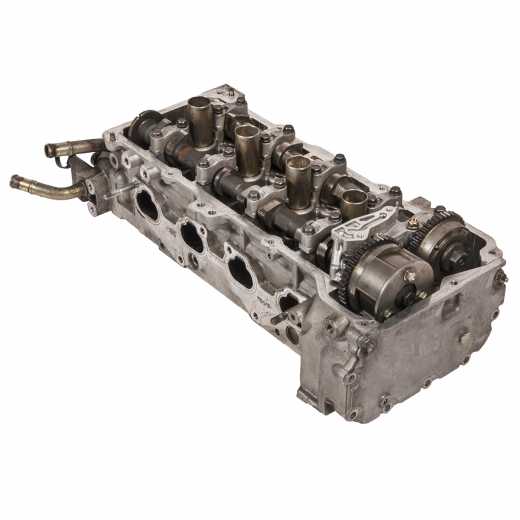

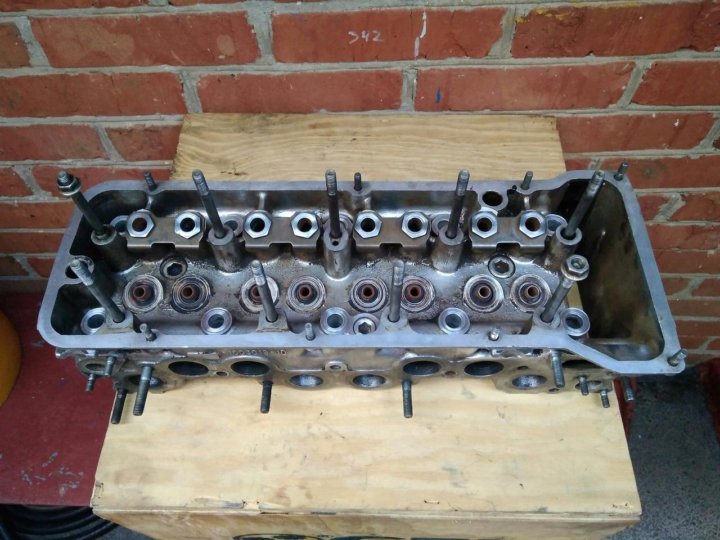

Что собой представляет головка блока цилиндров?

Головка блока отливается либо из легированного чугуна, либо из алюминиевого сплава. После процесса литья, головка блока цилиндров подвергается искусственному старению по определенной технологии, для снятия остаточного напряжения. Для однорядного двигателя предусмотрена общая ГБЦ. Для V-образных двигателей ГБЦ отдельная для каждого ряда цилиндров. Конструктивно нижняя плоскость ГБЦ выполняется чуть шире, для более надежного уплотнения с блоком цилиндров. Помимо этого, для уплотнения места соединения ГБЦ и блока применяются прокладки головки блока цилиндров.

Монтаж и крепление ГБЦ с блоком происходит посредством направляющих шпилек и болтов крепления головки. Крепление ГБЦ – процедура ответственная и выполняется, применительно к каждой модели двигателей в соответствии с мануалом от производителя. Болты крепления головки блока цилиндров имеют свою последовательность затяжки и прилагаемую силу затяжки. Затяжка болтов ГБЦ производится только при помощи динамометрического ключа. Здесь не нужна сила, здесь нужна технология.

ГБЦ с нижним расположением клапанов имеет более простую конструкцию, в сравнении с ГБЦ двигателя с верхним расположением клапанов.

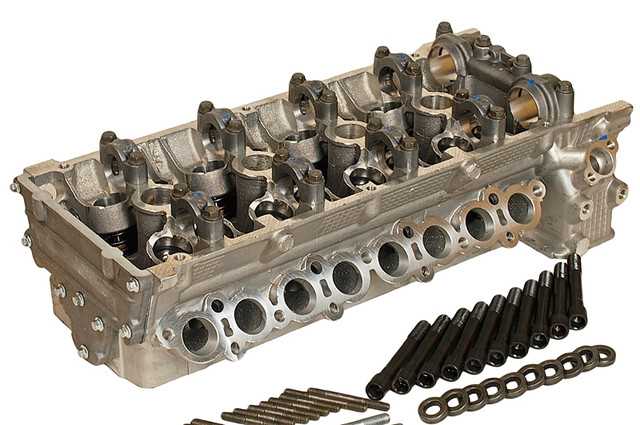

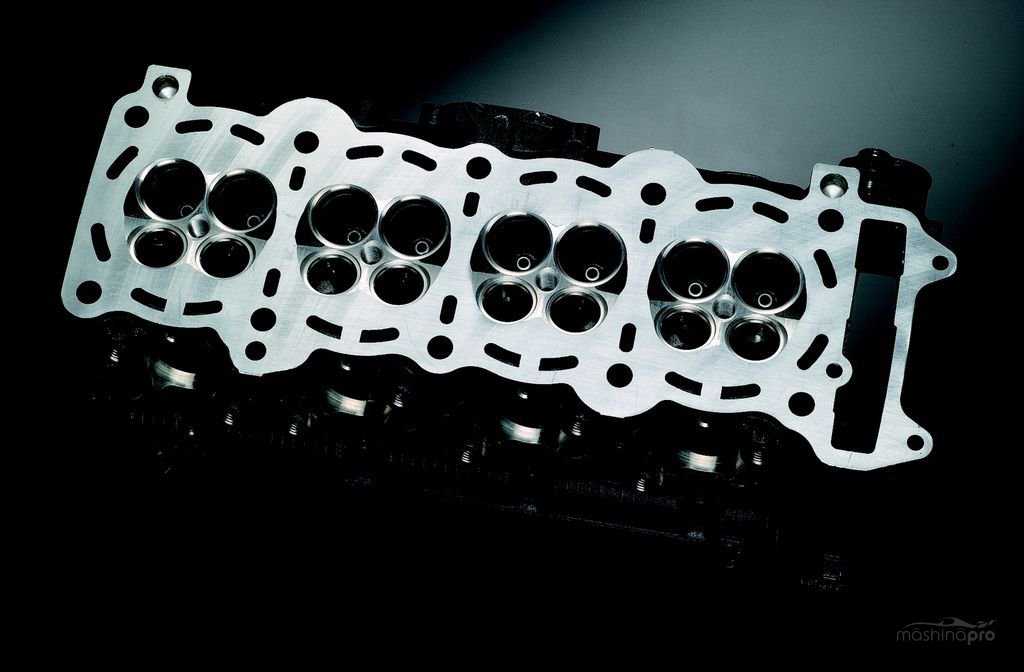

Задачи и устройство головки блока цилиндров

Перечисление основных узлов и систем ГБЦ, сразу же помогает понять, какие основные задачи возлагаются на головку блока в процессе эксплуатации.

Крышка головки блока цилиндров выполняет защитную функцию. Кроме того, в ней размещена маслозаливная горловина для моторного масла. Уплотнение при креплении крышки к ГБЦ осуществляется при помощи резиновой прокладки многоразового использования.
Прокладка головки блока цилиндров обеспечивает уплотнение в месте прилегания ГБЦ к блоку цилиндров. Эта прокладка одноразового использования. Поэтому замена прокладки ГБЦ осуществляется всегда, при ремонте или обслуживании. На прокладке экономить не стоит. Дороже обойдётся.
Полость для размещения натяжителя цепи и привода распредвала находится в передней части ГБЦ.
Резьбовые отверстия для свечей зажигания или форсунок предусмотрены в корпусе головки.

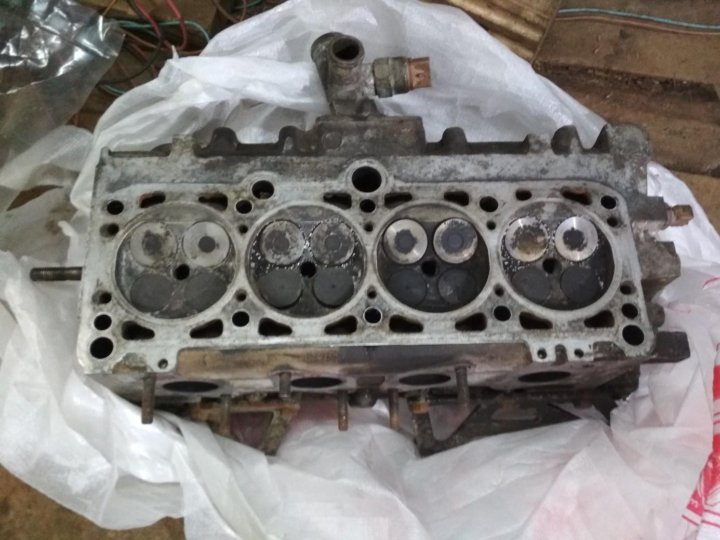

Камеры сгорания
Место для газораспределительного механизма (ГРМ).

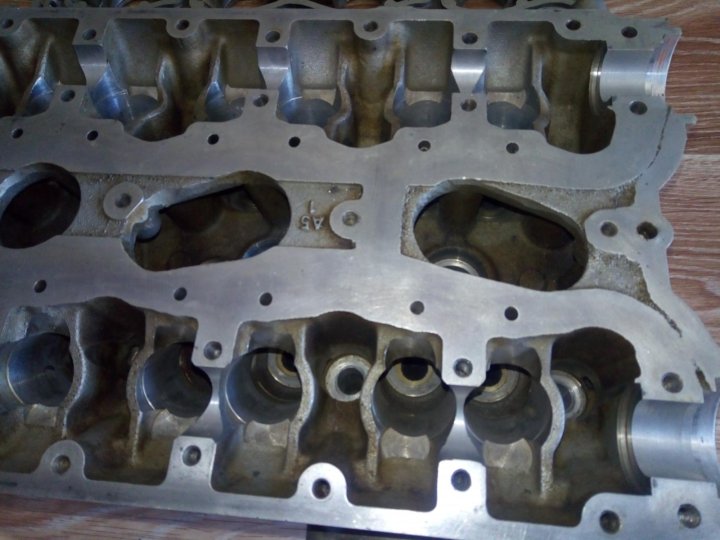

В верхней части ГБЦ предусмотрены места для: втулок клапанов, опорных шайб клапанных пружин и корпусов подшипников распредвала.
Кроме того, в корпусе предусмотрены отверстия для крепления впускного и выпускного коллекторов.

При изготовлении ГБЦ в нее монтируются направляющие втулки клапанов и сёдла. Технология их монтажа заключается в том, что холодные детали вставляют в нагретый корпус головки. Таким образом, после уравнивания температур, достигается большее натяжение в соединении деталей.

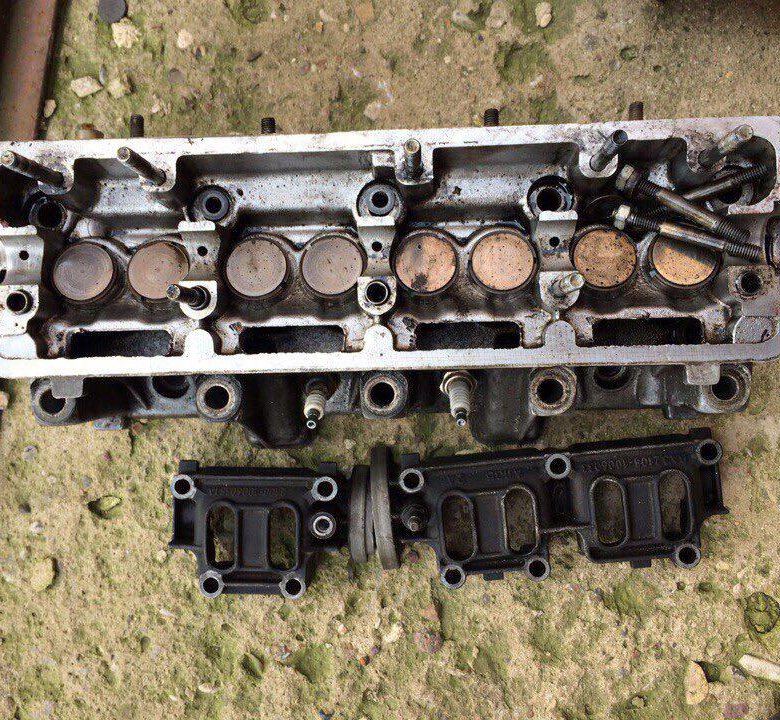

Обслуживание и ремонт головки блока цилиндров

Во время эксплуатации двигателя основная задача водителя – систематически следить за тем, чтобы в месте соединения ГБЦ и блока не образовывались подтёки масла или охлаждающей жидкости. Второе важное условие нормальной эксплуатации – не допускать перегревов двигателя, иначе головку блока может повести. Ремонт ГБЦ может проводиться как без ее снятия, например, для замены маслосъёмных колпачков или регулировки клапанов. Так и со снятием головки блока для более масштабных ремонтных работ: притирка клапанов, замена направляющих втулок, удаление нагара и т.д.

Все ремонтные работы, снятие и установка головки блока цилиндров должны выполняться не по аналогии или памяти, а в строгом соответствии с требованиями производителя относительно данного типа двигателя. Успехов вам в изучении устройства головки блока цилиндров.

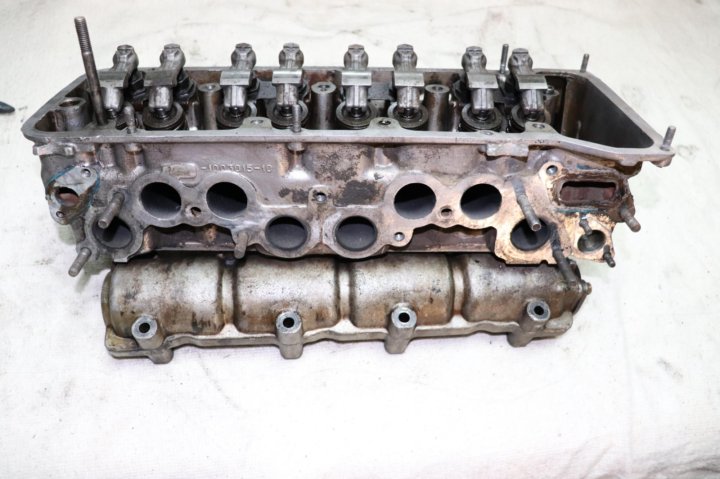

что это такое в машине, устройство и неисправности ГБЦ

Простые водители могут и не догадываться, что это такое ГБЦ в машине. Для них и существует доступное описание, которое представляет ГБЦ как крышку для блоков цилиндра, защищающую их от внешнего воздействия. Эта деталь, как и другие, может приходить в негодность со временем или переносить некоторые неполадки.

Что это — ГБЦ?

Задаваясь вопросом, что такое ГБЦ в автомобиле, можно выделить главное – это деталь сложной формы, выполненная из алюминия или чугуна. Изготавливают ее с помощью точечного литья, и она имеется в каждой выпускаемой машине. Перед установкой ее подвергают механическому воздействию с целью искусственного старения, чтобы избавиться от остаточного напряжения с литья.

Головка блока цилиндров в транспортном средстве имеет в себе множество деталей. Каждая из них должна отлично фиксироваться, ведь от этого зависит правильная работа двигателя. Головки бывают двух видов: общие и w-образные. Общие устанавливаются на все стандартные однорядные двигатели, w-образные на многорядные. Зная ГБЦ — что это такое в машине, при любой поломке мотора и важных для него частей, можно будет быстрее найти причину и устранить ее.

Где находится ГБЦ?

Сплавленная крышка, которая герметично закрывает цилиндры внутреннего сгорания находится непосредственно над ними. Устройство ГБЦ очень плотно прилегает к блоку цилиндров и создает там вакуумную атмосферу. Она контролирует правильную работу поршней и предотвращает выход пламени наружу. Между блоками цилиндров и головкой располагается прокладка, которая всегда должна быть исправна, ведь при некотором ее повреждении правильная работа будет нарушена.

Какая прокладка ГБЦ лучше?

Зная все проблемы ГБЦ — что это такое в машине и прочую информацию, следует внимательно выбирать прокладки. Правильно подобранная прослужит дольше и избавит от дорогостоящего ремонта. Срок службы зависит не только от прочности и качества, но еще и от правильной установки. Результатом даже маленького несоответствия будет быстрое перегорание и громкий стук поршней или возможный отказ работы двигателя. Сейчас изготавливают два вида:

металлическая;
паронитовая.

Считается, что лучшая прокладка ГБЦ металлическая, ведь она гораздо дольше будет перетираться, но не всем двигателям она подходит. К примеру, атмосферному больше подходит паронитовая, так как она прекрасно сглаживает все неровности на поверхностях. Она прекрасно прослужит долгое время, только если не планируется тюнинговать машину и не подвергать ее серьезным нагрузкам.

Признаки неисправности ГБЦ

Неисправности бывают у всех частей автомобиля и ГБЦ не является исключением. Поломки могут повлечь за собой неприятные последствия начиная от увеличения расхода топлива, до полной остановки движка, с последующим капитальным ремонтом. Специалисты отмечают основные признаки, на которые следует обязательно обращать внимание, чтобы избежать дальнейших неприятностей.

Течь масла из-под головки блока цилиндров.
При проверке масла на щупе видна белая пена.
Белый выхлопной дым.
Следы остатков масла в расширительном бочке и радиаторе.

Пробита прокладка головки блока цилиндров — признаки

Нарушение целостности прокладки заметно влияет на работу двигателя. Она обязана прилегать плотно и ровно, исключая инородные предметы и шероховатости. При установке следует очень аккуратно вкручивать болты, иначе срок службы может сократиться вдвое. Существуют определенные признаки пробитой прокладки ГБЦ, которые указывают на то, какие действия нужно совершать, чтобы не навредить.

Температура двигателя увеличивается и придерживается выше нормальной нормы.
Антифриз смешивается с моторным маслом.

Необычный стук в ГБЦ также говорит о том, что прокладка сильно повреждена. Стоит запомнить, что такие поломки считаются самыми опасными и финансово затратными. Неприятности в ходовой части могут позволить продолжать движение на автомобиле, хоть это и будет небезопасно. Проблемы с головками не предусматривают никаких передвижений, если нет желания полностью менять двигатель в транспортном средстве.

Почему пробивает прокладку ГБЦ?

Стандартный пробой прокладки ГБЦ происходит не сразу, а постепенно, тем самым медленно нарушая работу двигателя. Заметить проблему вовремя удается не всегда и в большинстве случаев человек продолжает пользоваться транспортным средством. Как только прокладку пробивает полностью, двигатель в 80% случаев перестает функционировать. Даже регулярная диагностика не может выявить приближение проблем с прокладкой, ведь для проверки нужно снимать головки блока цилиндров. Основными причинами разрыва считаются:

неправильная установка;
перегрев двигателя;
высокая компрессия.

Пробило прокладку ГБЦ — последствия

Как уже было сказано выше, последствия данной неприятности будут не очень приятными. Отличие ГБЦ от остальных деталей в автомобиле заключается в том, что поломка становится заметна тогда, когда уже передвигаться на нем невозможно. Такие проблемы могут случиться и в дороге, особенно при дальнем следовании, когда двигатель работает долгое время в полную мощность.

Последствия неисправности ГБЦ прокладки оказывают негативное влияние на двигатель. Если не обратить внимание на температуру двигателя, то в пути следования он может просто перегреться и отказать. Несвоевременная замена прокладки или установка некачественной очень быстро даст о себе знать. Ремонт такого рода сам по себе заметно дорогой, и лучше сделать один раз хорошо, чем постоянно возвращаться к одному и тому же

Признаки прогоревшей прокладки ГБЦ

Самые основные симптомы прогоревшей прокладки ГБЦ сходятся к маслу. В те моменты, когда оно начинает протекать, пениться, капать и т.д., сразу необходимо проверить плотность между цилиндрами и ГБЦ. Если там имеется масло, то желательно следует обратиться в сервис по техническому обслуживанию для замены прокладки. Следует выбирать только проверенные сервисы, в которых имеется все необходимое для проведения данной процедуры.

Почему прогорает прокладка ГБЦ?

Основной причиной является перегрев авто. Если прогорела ГБЦ, обратите внимание на работу двигателя, скорее всего он регулярно перегревается. Стоит бояться попадания перегоревших газов, для полной уверенности можно проверить почернения на головках цилиндра. Всегда нужно контролировать масло в двигателе и избегать его утечки, особенно смешивания с охлаждающей жидкостью.

Чем отмыть ГБЦ?

Каждый водитель сам выбирает, чем отмыть ГБЦ от нагара. Никаких ограничений в этом плане нет, ведь сама деталь изготовлена из металла, который спокойно переносит любые химические воздействия. Некоторые советуют использовать солярку или ацетон, другие берут порошки или различные моющие жидкости. Особой разницы нет, за исключением запаха. В домашних условиях, лучше брать бытовые чистящие средства, чтобы не навредить себе и своим близким в случае неосторожного использования химикатов.

Замена прокладки головки блока цилиндров в СПб, замена прокладки ГБЦ

Головка блока цилиндров – один из основных элементов двигателя грузового автомобиля. Её исправность влияет на газораспределительную систему, а значит и на мощность двигателя. В процессе эксплуатации ГБЦ испытывает серьезные нагрузки, связанные с высокой температурой воспламененной топливной смеси, что в критических ситуациях может привести к повреждению герметичности головки.

Между тем, именно герметичность всех компонентов двигателя обеспечивает хорошие показатели динамики автомобиля. Поэтому при выполнении работ с двигателем большое внимание уделяется замене прокладки ГБЦ. Причем нередко это становится самостоятельной ремонтной операцией т.к. повреждение данной прокладки серьезно влияет на стабильную работу двигателя.

Для чего нужна

Прокладка ГБЦ призвана изолировать эту часть двигателя от проникновения масла и охлаждающей жидкости. Герметичное соединение, создаваемое ею, обеспечивает необходимое давление масла в двигателе, что позволяет мотору работать ровно и при допустимых нагрузках демонстрировать требуемый уровень динамики.

Когда необходимо производить замену

Регламентных сроков замены прокладки ГБЦ не существует, владелец авто сам определяет необходимость проведения данной операции. Чаще всего это связано с возникновением различных неисправностей в работе двигателя, имеющих определенные признаки.

Существует несколько признаков, которые показывают необходимость выполнения замены прокладки головки блока цилиндров:

Потеки масла на головке;
Масляные пятна в антифризе в расширительном бачке;
Пена или следы антифриза на щупе масла в двигателе;
Белый дым выхлопа;
Повышение температуры двигателя в сочетании с заметными перебоями в работе его цилиндров.

Игнорирование данных признаков часто приводит к более серьезным неисправностям, связанным с повреждением двигателя, что влечет за собой большие расходы по его восстановлению, чем своевременная проверка целостности компонентов мотора.

Кроме того, необходимость замены прокладки ГБЦ возникает во всех случаях выполнения ремонта двигателя, связанного со снятием головки т. к. прокладка – расходный элемент однократного применения.

Виды прокладок ГБЦ

В настоящее время мировые автопроизводители грузовой техники используют три вида прокладок в зависимости от используемого материала:

Металлические – изготавливаются из специальных металлических сплавов. Они отличаются повышенной герметичностью, а также долговечностью. Однако, в некоторых типах двигателей отдельных производителей использование данного вида невозможно;
Асбестовые – отличаются повышенной эластичностью, устойчивостью к высоким температурам;
Безасбестовые – изготавливаются из синтетических волокон, каучука, имеют хорошие показатели по эластичности. Дают минимальную усадку и легко восстанавливаются при небольших деформациях, в том числе, связанных с повреждением двигателя при высоких температурах.

Выбор конкретного вида зависит от типа двигателя, а также рекомендаций производителя, условий эксплуатации. Практика показывает, что оптимально – выбирать тот тип, который был установлен производителем. Либо ориентироваться на рекомендации специалиста, выполнявшего ремонт двигателя.

Самостоятельная замена

Выполнить замену прокладки головка блока цилиндров на современном грузовом автомобиле достаточно несложно. Для этого необходимо иметь небольшие знания об устройстве своего автомобиля и навыки разборки его компонентов.

Подготовка к замене

На первом этапе проводится отключение двигателя от системы подачи топлива, охлаждающей жидкости, различных узлов, которые мешают демонтажу ГБЦ. Одновременно с этим проводится очистка болтов от следов смазки, возможно, ржавчины.
Если узел неразборный – замена узла на новый
Снятие головки

Далее осуществляется снятие головки. Для этого проводится раскручивание болтов крепления согласно схеме. Болты раскручиваются начиная с середины и по одному обороту каждый. Такой порядок снятия исключает перекос головки и возможное её повреждение при демонтаже. Когда все болты выкручены, снимается сама головка. Рекомендуется на этом этапе провести осмотр поверхности ГБЦ с целью выявления механических повреждений на её поверхности. В практике нередко возникают ситуации, когда при замене прокладки головки блока цилиндров обнаруживаются трещины или задиры головки. В результате возникает необходимость шлифовки или сварки ГБЦ, что предотвращает более серьезную поломку двигателя.
Замена прокладки

Сама замена не представляет особой сложности – посадочное место освобождается от старой прокладки и производится установка новой. На этом этапе важно, чтобы все центровочные метки и направляющие втулки были учтены, и прокладка правильно уложена в соответствии с ними. Следует исключить перекосы или любые иные неровности, т.к. это потенциальные места нарушении герметичности или возможного повреждения.
Сборка двигателя

Если на предыдущем этапе все выполнено правильно, то производится установка головки блока цилиндров, она должен плотно прилегать к прокладке, не допускается образование пустот и неровностей. На этом этапе необходимо уделить основное внимание процессу затягивания болтов т.к. превышение момента затяжки может привести к излишнему давлению на прокладку и, как следствие, её повреждению.

После сборки всех компонентов системы проводится запуск двигателя и визуальный осмотр его поверхности. Такой осмотр рекомендуется делать на протяжении недели после выполнения работ. Он необходим для своевременного выявления нарушений герметичности системы. Причиной которых могут быть как неправильно проведенные работы по замене, так и некачественные детали.

Риски самостоятельной замены

К нам в СТО часто обращаются владельцы грузовых автомобилей, выполнившие замену прокладки ГБЦ самостоятельно. В результате у многих из них работа двигателя не только не улучшилась, но и стала еще хуже из-за возникших неисправностей. Часто водители выбирают комплектующие не рекомендованного вида, в том числе низкого качества, либо подделку известных производителей.

Кроме того, отсутствие специального инструмента приводит к несоблюдению требований к моменту затяжки, в результате крепежный болт оказывается перетянут или недотянут. В первом случае, на прокладку создается повышенное давление, влекущее деформацию или разрыв. Во втором, головка блока не плотно прилегает к поверхности двигателя и не может обеспечить герметичность соединения, что сказывается на нормальной работе двигателя.

Не стоит забывать и о том, что при замене прокладки головки блока часто возникает необходимость восстановить сам блок, например, выполнить шлифовку. Выполнить это самостоятельно достаточно сложно из-за отсутствия станочного оборудования и специальных навыков. В таких ситуациях приходится искать специализированную мастерскую, что значительно увеличивает продолжительность ремонта, а значит и простой транспорта. Либо ставить головку без корректировки, что влечет очень скорый капитальный ремонт двигателя, а это дополнительные затраты времени и денег.

Почему стоит доверить замену профессионалам

Несмотря на простоту операций по замене прокладки ГБЦ лучше всего доверить этот процесс специалистам мастерской по ремонту грузовых автомобилей. Во-первых, специалисты используют только профессиональный инструмент, что исключает любые отклонения от технологии замены, а значит, риск её повреждения из-за неправильной установки исключен.

Во-вторых, в процессе разборки двигателя мастер производит осмотр всех его компонентов, что позволяет своевременно обнаружить неисправность, которую не всегда может заметить даже опытный водитель. При этом обнаруженные дефекты устраняются на месте т.к. в профильной мастерской есть все необходимое оборудование для шлифовки или расточки блоков.

В-третьих, не стоит забывать про гарантии. Это касается как гарантии производителя, если автомобиль новый. Здесь самостоятельный ремонт не допустим, а выполнять все ремонтные операции могут только специалисты сертифицированных СТО. Так и гарантии на работы, надежная СТО всегда даст гарантию на выполненные работы, а при использовании своих комплектующих, и на них тоже, что позволяет избежать множества проблем, если вдруг возникнет поломка.

Последствия несвоевременной замены прокладки ГБЦ

Как показала практика, довольно большое число автомобилистов полагают, что неисправная прокладка ГБЦ – поломка незначительная, на которую можно даже закрыть глаза. Это ошибочное мнение, ведь неисправность может привести к критическим повреждениям двигателя. Проблемы обычно возникают с системой охлаждения и смазки двигателя. Вы можете проехать только до гаража или автосервиса, чтобы отремонтировать двигатель. Но и в этом случае вы будете действовать только на свой страх и риск. Если прокладка серьезно повреждена, то в цилиндр начнет поступать большое количество охлаждающей жидкости. В результате наступит гидравлический удар. Поршень столкнется со слоем жидкости, который не сжимается. Чаще всего происходят фатальные последствия – мотор нуждается в капитальном ремонте.

Последствия гидравлического удара:

разрушение поршня;
загиб шатуна;
появление дефектов ГБЦ, коленчатого вала, картера.

Но даже это не самый неблагоприятный сценарий. Шатун может пробить стенку блока цилиндров силового агрегата, и тогда капитальный ремонт не потребуется. Мотор придется утилизировать. Если закрыть глаза на проблему, и продолжить эксплуатировать автомобиль, вскоре начнется перегрев двигателя. Повышение температуры объясняется тем, что моторное масло с поврежденным уплотнителем ГБЦ проникает в каналы циркуляции антифриза, рассчитанные на более жидкий технический материал. Все это приведет к закупорке каналов, и, как результат, перегреву двигателя. Даже небольшое повышение температуры ДВС выше нормы часто становится причиной серьезной поломки

Почему важно обратиться за помощью профессионалов своевременно

Необходимо сразу же предпринять действия, если вы обнаружили пузырьки отработавших газов в расширительном бачке. Под капотом грузового автомобиля еще можно обнаружить выхлопные газы, при этом будет слышен посторонний шум при работе ДВС, – это еще один тревожный сигнал. Цена на ремонт двигателя и замену пробитой прокладки ГБЦ несоизмеримо мала в сравнении со стоимостью капитального ремонта. В большей мере на окончательную стоимость услуги влияют следующие факторы: сложность снятия и установки мотора, сопутствующие работы.

Кроме смены одного уплотнителя еще могут потребоваться и такие работы:

после снятия головки блока цилиндров стало очевидным, что крепежные болты «повело», в таком случае их нужно будет заменить;
если изменилась геометрия ГБЦ, и болты нельзя просто выкрутить, придется срывать, а для этого потребуется специальное оснащение;
иногда необходима шлифовка головки блока цилиндров, если была нарушена плоскость.

Снимать и разбирать двигатель следует только в мастерской. Это довольно трудоемкое мероприятие, требующее не только специального оснащения, но еще и профессиональных навыков от исполнителя. Если неправильно разобрать и собрать ГБЦ, то в будущем обязательно возникнут другие проблемы. Причем выкручивать и закручивать болты следует в правильном порядке и с нужным усилием на ключе.

Преимущества ремонта в СТО «Моторный участок №1»

Нередко автомобилисты решаются на самостоятельную замену непригодного уплотнителя, но получают результат, не соответствующий ожиданиям. Причины этого лежат на поверхности: неправильно выбранная прокладка, несоблюдение технологии демонтажа и монтажа головки блока цилиндров. Чаще всего при самостоятельной замене не соблюдают усилие на динамометрическом ключе.

В результате крепежные болты перетянуты или недотянуты. И в первом, и во втором случае возникнут проблемы с дальнейшей эксплуатацией грузового авто. Именно поэтому рекомендуется обращаться за помощью профессионалов в СТО. Наш технический центр специализируется на ремонте двигателей грузовых автомобилей от европейских производителей. Обслуживание такие марки, как Volvo, MAN, DAF, Renault, IVECO, SCANIA, Mercedes-Benz в городе Санкт-Петербург.

В сотрудничестве с нами каждый клиент гарантированно получит следующие преимущества:

Бесплатная диагностика. Наши специалисты установят причину, по которой произошло повреждение прокладки ГБЦ. Это крайне важно, поскольку в дальнейшем, если не устранить саму причину, поломка повторится.
Профессиональный ремонт. Ремонтируя двигатель у нас, Вы обезопасите себя от неприятных последствий, связанных с несоблюдением технологии ремонта. Риск повреждения ГБЦ по причине неправильной установки и замены прокладки полностью исключен.
Не меняем стоимость услуги. После диагностики мотора специалисты согласовывают итоговую стоимость ремонта ДВС, а это значит, что Вы не столкнетесь с той ситуацией, когда перед началом услуги Вам называют одну цену, а после завершения работы уже другую.
Оригинальные детали и расходники. Мы готовы предложить оригинальные прокладки ГБЦ и прочие материалы по доступной цене.

Работаем исключительно на результат. Наша задача – сделать все, чтобы полностью устранить и причину поломки, и следствие. Работы выполняются в строго оговоренный с клиентом срок, а после успешного восстановления двигателя клиенту вручают т честную документально подтвержденную гарантию.

Стоимость услуг

Стоимость работ по замене прокладки головки блока цилиндров зависит от множества факторов. В большей степени на цену влияет сложность выполнения работ по демонтажу ГБЦ и его обратной установки, а также сопутствующих операций, связанных с возможным устранением иных обнаруженных неисправностей. В большинстве современных грузовых автомобилей схема размещения двигателя и его компонентов примерно схожи, поэтому стоимость работ не сильно зависит от марки автомобиля.

Отметим, что при капитальном ремонте двигателя – замена ГБЦ включена в общую стоимость т.к. при таком виде работ – это обязательная операция. В любом случае стоимость работ по замене прокладки ГБЦ всегда в разы ниже возможных расходов на ремонт двигателя, который потребуется из-за поврежденной прокладки блока.

Определение головки блока цилиндров и значение

Вам также может понравиться

Примеры употребления слова «головка цилиндра» в предложении

головка блока цилиндров

Снимите пластиковую крышку, возьмите немного очистителя двигателя и очистите все вокруг края крышки клапана и верхней части головки блока цилиндров.

Из-за сильного нагрева, остающегося в головке блока цилиндров, вода быстро расширяется, что приводит к свободному рабочему ходу.

Конфигурация состоит из впускных клапанов, расположенных в головке цилиндров, и выпускных клапанов, расположенных в цилиндре или блоке цилиндров.

Он также имеет улучшенную систему впуска (более плавная головка блока цилиндров из-за изменения угла впускных каналов).

Можно предположить, что газы входят в головку блока цилиндров, а затем меняют направление, чтобы выйти из головки.

Постоянное завихрение во время перекрытия, приводящее к головке блока цилиндров с обратным потоком, способствует лучшему смешиванию и, следовательно, лучшей продувке конечных газов.

Послевоенный, в 1919 году двигатель получил съемную головку блока цилиндров и электростартер.

Моноблочная головка цилиндра образует цилиндр и головку в одном блоке, что позволяет избежать необходимости в уплотнении.

Позже система впрыска топлива потребовала переделки головки блока цилиндров 1989 года, чтобы добавить требуемое дополнительное охлаждение и сократить расход бензина.

Этот двигатель имел обычную цельную головку блока цилиндров, а распределитель был перемещен сбоку от блока.

Тенденции

головка блока цилиндров

Связанные условия

головка блока цилиндров

Новинка от Коллинза

Быстрое задание

Обзор викторины

Вопрос: 1

—

Оценка: 0 / 5

партизан

горилла

Это было начало войны.

свекла

бить

Они были окружены полями .

кабан

Дикие в долинах многочисленны.

чутье

вспышка

У меня есть друг, у которого есть для языков.

Ваш счет:

25. 09.2022

Слово дня

Гагаузский

язык, на котором говорят преимущественно в Украине, на северо-западном побережье Черного моря, принадлежит к тюркской ветви алтайской семьи

Подпишитесь на нашу рассылку

Получайте последние новости и получайте доступ к эксклюзивным обновлениям и предложениям

Зарегистрируйтесь

Неделя кодирования: 9 ключевых терминов для вашего технологического глоссария

В честь Национальной недели кодирования мы проанализировали Интернет, чтобы составить список ключевых терминов, которые помогут улучшить ваши знания в области кодирования. Подробнее

Учебные пособия для каждого этапа вашего обучения

Ищете ли вы кроссворд, подробное руководство по завязыванию узлов или советы по написанию идеального эссе для колледжа, Harper Reference предоставит вам все необходимое для учебы. Подробнее

В чем разница между объявлением и рекламой?

На этой неделе мы рассмотрим два слова, которые иногда путают: объявление и реклама. Улучшите свой английский с Collins. Подробнее

Collins English Dictionary Apps

Загрузите наши приложения English Dictionary, доступные как для iOS, так и для Android. Подробнее

Словари Collins для школ

Наши новые онлайн-словари для школ обеспечивают безопасную и подходящую среду для детей. И самое главное, это приложение не содержит рекламы, так что зарегистрируйтесь сейчас и начните использовать его дома или в классе. Подробнее

Списки слов

У нас есть почти 200 списков слов из самых разных тем, таких как типы бабочек, куртки, валюты, овощи и узлы! Удивите своих друзей своими новыми знаниями! Подробнее

Обновление нашего использования

Существует множество различных факторов, влияющих на то, как английский язык используется сегодня во всем мире. Мы рассмотрим некоторые способы изменения языка. Прочтите нашу серию блогов, чтобы узнать больше. Подробнее

Зона 51, Звездолёт и Урожайная Луна: слова сентября в новостях

Уверен, многие согласятся, что мы живем в странные времена. Но должны ли они быть настолько странными, чтобы Зона 51 попала в заголовки газет? А при чем здесь рыбы, похожие на инопланетян. Сентябрьские слова в новостях объясняют все. Подробнее

Быстрое задание

Обзор викторины

Вопрос: 1

—

Очки: 0 / 5

брошь

С ним было трудно .

синий

дунул

Она устремила бледные глаза на отца.

звонок

Он меня у мамы.

Ваш счет:

Создайте учетную запись и войдите, чтобы получить доступ к этому БЕСПЛАТНОМУ контенту

Зарегистрируйтесь сейчас или войдите, чтобы получить доступ

Почему в двигателе моего автомобиля есть головка блока цилиндров?

Прокладка головки автомобильного двигателя является хорошо задокументированным компонентом, и многие водители автомобилей знают о ее функциях, однако функции головки блока цилиндров менее известны. По этой причине мы собрали все, что вам нужно знать о головке блока цилиндров, включая ее роль, различные типы и потенциальные проблемы, с которыми вы можете столкнуться.

Почему в моей машине есть головка блока цилиндров?

Головка блока цилиндров является частью двигателя внутреннего сгорания вашего автомобиля и расположена над цилиндрами блока цилиндров. Вместе обе части образуют камеру сгорания, а на границе раздела между двумя частями используется прокладка головки. В головку блока цилиндров встроены каналы и отверстия для подачи воздуха и топлива в камеру сгорания. Кроме того, некоторые из проходов позволяют выхлопным газам выходить.

Головка блока цилиндров Ford Windsor V8

Обеспечение постоянной смазки камеры сгорания (цилиндра) — еще одна функция головки блока цилиндров. Смазка цилиндра важна, потому что она обеспечивает плавную работу двигателя, что делает головку блока цилиндров критически важной частью работы двигателя автомобиля.

Из чего состоит головка блока цилиндров и как она устроена?

Головка блока цилиндров является одним из самых дорогих компонентов двигателя из-за необходимости работы при экстремальных температурах и сложной геометрии. Экстремальные рабочие температуры из-за сгорания означают, что головка блока цилиндров изготовлена из таких материалов, как алюминиевые сплавы.

Головки цилиндров являются сложными компонентами

Головка цилиндров крепится к корпусу коленчатого вала, а сверху на головку цилиндров надевается клапанная крышка, закрывающая ее.

Типы головок цилиндров

Цилиндр с плоской головкой : Цилиндр с плоской головкой является самой старой и простой конструкцией головок цилиндров. Основная роль цилиндра с плоской головкой заключается в защите блока цилиндров. Из-за своего возраста и простоты они не позволяют двигателю работать эффективно, что делает их непопулярными в современных автомобилях.

Головки цилиндров с верхним расположением распределительных валов : Цилиндры с верхним расположением распределительных валов являются самым современным типом головок цилиндров. Как следует из названия, этот тип головки блока цилиндров включает в себя распределительный вал, что устраняет необходимость в толкателях. Кроме того, конструкция объединяет каналы и обеспечивает лучший воздушный поток, что делает его более эффективным.

Головки цилиндров с верхним расположением клапанов : Этот тип цилиндров превосходит цилиндры с плоской головкой, но не головку цилиндров с верхним распределительным валом. Головки цилиндров с верхним расположением клапанов имеют над собой распределительный вал, а это означает, что им требуются толкатели и клапаны для обеспечения более эффективного воздушного потока.

Как головка блока цилиндров не перегревается?

Как упоминалось выше, головки цилиндров работают при очень высоких температурах из-за процесса сгорания в двигателе. Поэтому очень важно, чтобы головка блока цилиндров не перегревалась, но как это достигается? Головки цилиндров охлаждаются двумя различными способами, описанными ниже:

Головка цилиндров с водяным охлаждением

В настоящее время в большинстве современных двигателей используется система водяного охлаждения для поддержания подходящей температуры головки цилиндров. Вода содержит морозостойкий агент, чтобы предотвратить замерзание в течение ночи, и жидкость транспортируется через каналы, встроенные в головку блока цилиндров, для отвода избыточного тепла.

Преимущество этого типа системы охлаждения заключается в том, что жидкость может поглощать и рассеивать большое количество тепла, что делает ее одной из самых эффективных систем охлаждения.

Головка цилиндра с воздушным охлаждением

Головка цилиндра с воздушным охлаждением охлаждается проходящим воздухом и требует наличия ребер охлаждения для направления воздуха над головкой цилиндра. Ключевым преимуществом этого типа системы охлаждения является ее простота. Это надежная система охлаждения, дешевая и не требующая особого обслуживания. В отличие от головок цилиндров с водяным охлаждением, этот метод означает, что вам не нужно беспокоиться о замерзании воды.

Наиболее распространенные симптомы проблемы с головкой блока цилиндров?

Из-за характера и многофункционального назначения головки блока цилиндров возникновение проблем вполне естественно.

Дефектная прокладка головки блока цилиндров

Дефектная прокладка головки блока цилиндров является одной из наиболее распространенных проблем, возникающих при работе с головкой блока цилиндров. Основной причиной этой проблемы является износ, в частности истирание . Прокладка головки блока цилиндров зажимается между головкой блока цилиндров и блоком цилиндров, выполняя роль уплотнения. Если на прокладке головки наблюдается повышенный износ, она не сможет выполнять свою основную функцию уплотнения и, следовательно, приведет к утечке.

Перегрев

Другим наиболее распространенным признаком неисправности головки блока цилиндров двигателя является перегрев. Головка блока цилиндров находится под давлением из-за характера процесса сгорания и может снизить эффективность прохождения охлаждающей жидкости через головку блока цилиндров. В результате головной цилиндр перегревается и форма искажается. Во избежание перегрева необходимо регулярно проверять и поддерживать уровень охлаждающей жидкости.

Низкая производительность двигателя

Плохая работа двигателя является явным признаком того, что возникла проблема с головкой блока цилиндров. Это может произойти из-за трещины в головке блока цилиндров, что отрицательно сказывается на способности двигателя сжигать топливо. Проблема будет очень четкой и легко идентифицируемой при вождении автомобиля.

Низкий уровень охлаждающей жидкости

Низкий уровень охлаждающей жидкости может привести к легко обнаруживаемой утечке через головку блока цилиндров. Трещина в головке блока цилиндров может быть источником проблемы, которая затем будет иметь эффект домино и привести к перегреву двигателя.

Отремонтировать или восстановить головку цилиндров

Из-за сложности головки цилиндров ремонт обычно бывает дорогим. К счастью, ремонт или восстановление головок блока цилиндров проводятся часто и хорошо известны.

После выполнения ремонта головку блока цилиндров обычно шлифуют до плоского состояния, чтобы обеспечить ее плотное прилегание к блоку цилиндров. Полная замена головки блока цилиндров проводится редко, так как большинство ремонтных работ сосредоточено на таких деталях, как легкодоступные клапаны.

Замена головки блока цилиндров не так сложна, как вы думаете, но знайте свои пределы

Роб Сигел

Я почти закончил замену головки блока цилиндров на Луи, моем BMW 2002tii 1972 года. Это машина, о которой я писал в книге Ran When Parked . Когда я купил его впритык пять лет назад, я не знал, что левый задний угол головки был треснут — не через камеру сгорания, а через одну из цилиндрических бобышек, в которую вкручивается шпилька клапанной крышки.

Это сделано для того, чтобы крышка клапана не герметизировалась, так как затягивание гайки на этой шпильке только увеличивало щель. Я загерметизировал прокладку клапанной крышки Permatex «The Right Stuff» и проехал на машине три дальних пути, но в итоге трещина вышла наружу головки и масло начало капать на выпускной коллектор. Я написал рассказ для Хагерти о том, как мне пришлось ремонтировать голову с помощью J-B Weld, чтобы вернуться домой.

Хотя ремонт J-B Weld, казалось, держался и вполне мог быть полупостоянным, были еще две проблемы, из-за которых мне захотелось снять головку. Во-первых, одна из заглушек выскочила из конца одного из валов коромысел и была в миллиметре от того, чтобы совершить лебединое погружение в цепь ГРМ. Я вставил его обратно, закрепил скобой и ездил так еще несколько лет, но есть две другие заглушки вала коромысел, и если они выскочат — даже если они не будут вращаться машины — это приводит к резкому падению давления масла, подаваемого в клапанный механизм. Во-вторых, количество черного лака в головке указывало на то, что, вероятно, она никогда не снималась с автомобиля, и, таким образом, прокладке головки теперь исполнилось 50 лет.

Эти три проблемы заставили меня почувствовать, что стоит потратить время и деньги на снятие головки, ее замену или заварку трещины, восстановление клапанного механизма и установку новой прокладки головки. Особенно, если этой весной я хочу прокатиться на машине; Я планирую поездку на MidAmerica 02Fest туда и обратно протяженностью 3000 миль в Эврика-Спрингс, штат Арканзас.

Этому лаку, наверное, 50 лет. Роб Сигел

Из-за множества разновидностей конструкции двигателя не существует универсального контрольного списка для снятия и восстановления головок, но за десятилетия вытащил много голов и только что прошел через это (снова), вот мои наблюдения.

Почему голова отрывается?

Очень немногие люди делают это просто ради спорта или хвастовства, так что, как правило, есть веская причина, по которой вы хотите оторвать голову. Вы видите классическую маслянистую молочную смесь в охлаждающей жидкости, указывающую на неисправность прокладки головки блока цилиндров? Является ли выхлоп белым и сладко пахнущим, что свидетельствует о треснувшей головке? Низкая компрессия в одном цилиндре и тест на утечку указывают на то, что клапан не полностью герметичен? Или это более расплывчатый вопрос угара масла и низкой производительности?

Тогда есть проблема с расползанием миссии. Как говорит мой друг Линдси Браун, мастер магазина Little Foreign Car Garage в Уолтеме, штат Массачусетс: «Никогда не отрывайте голову от машины, если вы не готовы иметь дело с тем, что найдете». Когда вы дергаете голову и заглядываете в эти цилиндры, вы смотрите буквально на скользкий склон.

Возможно, проблемы с двигателем действительно связаны с головкой, но при ее снятии можно обнаружить задиры на стенках цилиндров или поврежденные днища поршней. Или, может быть, ничего визуально не так, но двигатель жрет много масла, и вы думаете, что это из-за изношенных сальников клапанов, потому что большая часть этого видна, когда вы убираете ногу с газа, и вы ошибаетесь. Или, может быть, двигатель звучит громко и устало из-за старых изношенных компонентов. Хотя иногда целенаправленный ремонт головы — это , все, что нужно двигателю, бывают и другие случаи, когда двигатель в целом приближается к концу цикла износа, и время и деньги на обновление головки лучше потратить на замену или восстановление всего двигателя. Если это проблема возраста и производительности, чем больше информации вы можете получить с помощью тестов на сжатие и утечку перед тем, как приступить к работе, тем лучше.

Но если вы знаете , что это что-то нацеленное на головку — например, пробитая прокладка головки, из-за которой масло попадает в охлаждающую жидкость — это — это , с чем может справиться самодельный механик.

Снятие головки блока цилиндров

Одна из прекрасных особенностей старинных автомобилей заключается в том, что из-за отсутствия контроля выбросов и цифровых систем управления двигателем их моторный отсек обычно очень прост, что делает снятие головки блока цилиндров сравнительно легким. В моем BMW 2002tii это обязательные шаги. Некоторые из них характерны для четырехцилиндровых автомобилей с верхним расположением распредвала, но большинство применимо практически к любому старинному автомобилю.

Если возможно, чтобы свести к минимуму вероятность попадания грязи в двигатель во время разборки, смочите двигатель Gunk или другим чистящим средством, не опасным для краски, а затем промойте его из шланга.
Слейте охлаждающую жидкость. Вы также можете слить масло, но я обычно сливаю его после переустановки головки, так как это удалит все мелкие кусочки прокладки, которые попали внутрь, и песок, выбитый во время снятия головки.
Отсоедините охлаждающие шланги, подсоединенные к передней и задней части головки.
Отсоедините тягу акселератора.
Удалите все электрические соединения с такими вещами, как датчики температуры и давления масла.
Отверните болты, соединяющие выпускной коллектор с головной трубой.
Снимите распределитель.
Проверните двигатель до верхней мертвой точки цилиндра №1, обращая внимание на совмещение меток кулачка и кривошипа.
Если это двигатель с толкателем, то нет кулачкового механизма, ремня или цепи, соединяющих его с кривошипом, поэтому головка может просто оторваться. Однако, если это двигатель с верхним расположением распредвала, необходимо отсоединить ремень или цепь. Если двигатель оснащен ремнем ГРМ, снимите крышку, снимите или ослабьте натяжитель и снимите ремень. Если вместо этого у него есть цепь ГРМ, снимите или ослабьте натяжитель цепи и верхнюю крышку ГРМ, отсоедините кулачковую шестерню и закрепите цепь на месте, чтобы она не упала в нижнюю крышку.
Можно снять впускной и выпускной коллекторы, но головку зачастую проще снять с них, тем более, что гайки, удерживающие выпускной коллектор, обычно корродируют от многолетней жары, а нижний ряд гаек гораздо проще снять. доступ при выключенной голове.
Ослабьте все болты головки в порядке, указанном для их затяжки, затем снимите их.
Поднимите голову. Если это голая голова, обычно это довольно легко сделать одному человеку, но если коллекторы включены, использовать двух человек или подвешенную к потолку комедию проще и безопаснее. Видео о том, как я использую Warn PullzAll, можно посмотреть здесь. Поднимайте медленно, внимательно наблюдая за проводами или креплениями, которые вы пропустили.

Готовлюсь поднять голову с помощью электрического камуфляжа. Rob Siegel

Сняв голову, НЕ КЛАДИТЕ ГОЛОВУ НА ТВЕРДУЮ ПЛОСКУЮ ПОВЕРХНОСТЬ! Некоторые из клапанов, вероятно, хотя бы частично открыты и проходят вниз под поверхность головы. Вы можете согнуть их, если опустите голову. Приготовьте пару деревянных брусков, по одному на каждый конец головы.

Головка с обоими коллекторами все еще прикреплена к верстаку. Роб Сигел: Нижний ряд гаек шпилек выхлопной трубы гораздо легче снять, не отрывая голову от машины. Роб Сигел

Осмотр головки

Раньше, если я покупал машину, в охлаждающей жидкости которой указывало на пробитую прокладку головки, я бездумно снимал головку, очищал поверхность ее и блока, устанавливал свежую прокладку ГБЦ и опускаем ГБЦ обратно. Теперь я гораздо с подозрением отношусь к этому, так как высока вероятность того, что головка будет слегка деформирована, а клапаны немного негерметичны. Вы можете попытаться проверить головку на деформацию с помощью поверочной линейки и щупов, а также попытаться справиться с утечкой из клапана, а) проведя тест на утечку, прежде чем снимать головку, и б) при снятой головке. , переворачивая его вверх дном, поворачивая закрытые клапаны, заполняя камеры растворителем, таким как уайт-спирит, и наблюдая, не протекает ли он через седла клапанов, но в наши дни, особенно со старой покрытой лаком головкой, которая, возможно, никогда не снималась. машина, я просто предполагаю, что она собирается в автомастерскую.

Использование уайт-спирита для проверки герметичности седел клапанов. Роб Сигел

Вы также можете поискать трещины, но их будет намного легче обнаружить после того, как в механическом цеху будет произведена горячая заливка головки (см. ниже).

Подготовка к механическому цеху

Существует три основных подхода к подготовке головки к механическому цеху.

Ничего не делать. Заверните его в целлофановый пакет, положите в картонную коробку, чтобы масло не залило весь багажник, и забейте. Платите им за все.
Частично разберите головку, сняв клапанный механизм. Детали конфигурации клапанного механизма различаются в зависимости от того, является ли это двигателем с толкателем, одинарным верхним кулачком или двойным верхним кулачком.
Полностью разберите головку. Используйте компрессор для пружин клапанов, чтобы снять не только клапанный механизм, но и клапаны и пружины.

Что из этого вы выберете, зависит от вашего уровня опыта и уверенности, вашего желания сэкономить деньги и желаемой степени контроля над решениями, касающимися повторного использования старых деталей. Вы уже сэкономили кучу денег, сняв головку самостоятельно, поэтому нет ничего постыдного в том, чтобы просто отнести всю головку в механический цех, если вас это устраивает.

Лично я обычно выбираю второй вариант — я разбираю клапанный механизм, но оставляю клапаны и пружины. На винтажном двигателе BMW с одним верхним распредвалом это означает использование резинового молотка и алюминиевой выколотки для выбивания валов коромысел. при вращении кулачка закрыть клапаны снимаемых коромыслов. Это позволяет мне принимать решения о повторном использовании валов и рычагов коромысел. (Обратите внимание, что вам нужно быть очень очень осторожным, чтобы не ударить алюминиевую оправку слишком сильно. Несмотря на то, что алюминий используется как жертва, если вы действительно плачете по нему, это 0270 может привести к тому, что конец вала коромысел станет грибовидным, и в этом случае он заденет втулки на внутренней стороне коромысел, и в этом случае попрощайтесь с их повторным использованием. )

Затем я беру головку с клапаны, пружины, уплотнения и направляющие все еще установлены в механический цех. Это позволяет им использовать свой опыт, который намного превосходит мой, чтобы решить, какие из клапанов и направляющих нуждаются в замене, если таковые имеются (сальники клапанов всегда заменяются). Мне говорят, что ему нужно, а я покупаю и доставляю запчасти.

Использование алюминиевой выколотки для выбивания валов коромысел из головы моего BMW 2002tii. Роб Сигел

Что мастерская делает с головкой

Очевидно, это может варьироваться в зависимости от двигателя и объема необходимых работ, но обычно мастерская:

Удаляет все компоненты, оставшиеся в головке.
Поместите его в горячую ванну, чтобы он стал безупречно чистым.
Проверяет на наличие трещин.
Проверяет прямолинейность.
Восстанавливает поверхность для удаления коррозии, незначительной деформации и получения чистой сопрягаемой поверхности. Если это двигатель с верхним расположением распредвала и металлической верхней крышкой ГРМ, поверхность крышки следует отшлифовать вместе с головкой, чтобы обеспечить одинаковую высоту сопряжения головки и крышки клапана.
При необходимости заменяет изношенные направляющие клапанов.
Выполняет работу с клапанами, при необходимости вырезая свежие поверхности клапанов и их седел.
Собирает заново все, что вы заказали.

Трещина, обнаруженная между седлами клапанов в другой головке, была видна только после того, как в механическом цехе ее загерметизировали. Роб Сигел

Я далеко не эксперт по ремонту трещин. В прошлом головки BMW 2002 года были достаточно распространены и достаточно дешевы, поэтому, когда они треснули, как это часто бывает между седлами клапанов (см. Выше), я просто взял другую подержанную головку. Однако головка моего ’72 2002tii представляет собой необычное литье, имеющее как маленькие ранние «121» камеры сгорания, так и большие 46-миллиметровые впускные клапаны. Замену найти не смог, поэтому приварил. Моя обычная местная мастерская не занимается ремонтом трещин, поэтому я принес им головку для чистки и осмотра, затем забрал ее и отвез в другую мастерскую, которая заварила трещину как внутри, так и снаружи. Я выбрал версию работы «Мне все равно, как это выглядит, лишь бы не протекло».

Здесь есть трещина, которую я заделал с помощью J-B Weld несколько лет назад, чтобы вернуться домой во время поездки. Роб Сигел: Это внешняя часть зоны сварки. Rob Siegel

Затем я принес отремонтированную головку обратно в свою обычную мастерскую для работы с клапаном. Предполагая, что направляющие клапанов были в порядке, они брали с меня около 250 долларов за обычные работы с клапанами, перечисленные выше, включая снятие и повторную установку клапанов и пружин и установку новых уплотнений. Я думаю, они поняли, насколько низкой была их цена, потому что для головы 2002 года стоимость доходила до 400 долларов. При такой цене я начинаю с осторожностью относиться к оплате работ по клапану, если головка на самом деле в этом не нуждается, но несколько раз, когда я пытался использовать пасту для притирки клапанов и притирать клапаны сам, я все еще не делал этого. заставить его пройти тест растворителя. Кроме того, чтобы провести тест с растворителем и притереть клапаны, вам в любом случае нужно полностью разобрать головку, так что, хотя вы и сэкономите деньги, не отвозя ее в мастерскую, вы точно не сэкономите время. Забегая вперед, если машина, за которую я не держал, нуждалась в прокладке головки блока цилиндров, и головка прошла линейку и тесты на растворитель, может быть, я вернется к тому, чтобы просто снова надеть головку, но для всего, что меня волнует, наличие в механическом цехе R&R головки, которая по какой-то причине должна была оторваться, все еще стоит потраченных денег.

Головка со свежей работой клапана и верхней крышкой ГРМ с обновленной поверхностью, взятая из механического цеха. Rob Siegel

Повторная сборка головки

Вы можете поручить всю сборку в механическом цеху, но если вы делаете это самостоятельно, не кладите ее на плоскую поверхность и не используйте пасту для сборки двигателя на вращающихся компонентах. . И, если вы стучите по валам коромысел, не бейте их достаточно сильно, чтобы они не превратились в грибы.

Вбивание валов коромысел и навинчивание на них компонентов клапанного механизма. Роб Сигел Полностью собранная голова ждет, чтобы ее снова надели. Rob Siegel

Подготовка блока перед сборкой

Тщательно очистите от старого масла и грязи отверстия головки блока цилиндров в блоке с помощью очистителя тормозов (не содержащего хлор, чтобы уменьшить риск повреждения краски автомобиля) и скрученных бумажных полотенец. .

Перед тем, как установить прокладку и головку обратно, как можно тщательнее очистите поверхность блока очистителем тормозов, однолезвийным лезвием и тонкой губкой Scotch Brite (обязательно ознакомьтесь с плюсами и минусами различных сортов Scotch Brite). Очистите верхнюю часть поршней от старого нагара. Очистите любые другие сопрягаемые поверхности прокладки, например верхнюю крышку ГРМ, если она есть на двигателе.

Поверхность блока и поршней после частичной очистки.

Гбц это: описание, функции, конструкция и диагностика

Роб Сигел Почти готов. Rob Siegel

Установка головки

Прочтите и следуйте инструкциям, прилагаемым к новой прокладке головки! Прокладки головки блока цилиндров и процедуры их установки сильно изменились за последние десятилетия. Заводские инструкции для автомобилей, с которыми я знаком, обычно предусматривают трехступенчатую процедуру снижения крутящего момента. Напротив, для многих новых прокладок головки требуется холодный крутящий момент, холодный угловой крутящий момент (где вы используете циферблатный индикатор углового крутящего момента вместо традиционного динамометрического ключа, щелкающего, когда он затянут), а затем время приработки X минут с последующим горячим угловым крутящим моментом.

Инструкции, которые прилагались к моей новой прокладке головки блока цилиндров, были немного мистическими и похожими на Икею, но это означает «стандартный крутящий момент 60 Нм (45 фут-фунтов), 15-минутный отдых, угловой крутящий момент 33 °, горячее замачивание».

(запустите машину, пока она не прогреется), затем угол крутящего момента до 25°». Роб Сигел с помощью углового манометра. Роб Сигел

Имейте в виду, что, хотя большинство из нас знают, что спецификации динамометрического ключа применимы только к сухим болтам, некоторые инструкции для современных прокладок головки требуют, чтобы болты головки были «слегка смазаны». Я думаю, что это идет рука об руку с тем, что в противном случае могло бы показаться почти сногсшибательно высоким крутящим моментом на прокладке.

Вуаля. Головка, кулачковая шестерня и крышка ГРМ снова на месте. Роб Сигел

На прошлой неделе я писал о том, что не стыдно отказываться от ремонта, если вы чувствуете, что у вас все в порядке, или после его завершения вы чувствуете, что больше никогда не захотите делать это снова. Я совершенно не отношусь к прокладкам головок или другим работам, связанным с головками. Даже не близко. Хотя это, безусловно, немного больше, чем что-то вроде работы с тормозами, на самом деле это не сильно отличается от уровня усилий, чем, скажем, замена сцепления. По крайней мере, вы не лежите на спине, когда делаете это. Хотя в современных автомобилях с инжекторным двигателем и изменяемой фазой газораспределения это, безусловно, немного сложнее, на старинных автомобилях все очень просто.

Итак, иди и возьми этот дешевый TR6 72-го года или 240Z — или что-то еще, — которое продается ниже рыночной стоимости, потому что в радиаторе у него молочный коктейль. Конечно, когда вы обнаружите царапины на стенках цилиндров, моя подруга Линдси будет сидеть в углу и тихо посмеиваться. Но потом он предложит угостить вас выпивкой. Потому что ты будешь в клубе.

***

Книга Роба Сигела, Лучшее из хакерских механиков ^TM: 35 лет взломов, клугов и различных автомобильных беспределов, доступен на Amazon. Другие семь его книг доступны здесь, или вы можете заказать копии с личной подписью на его веб-сайте www.robsiegel.com.

Как купить головку блока цилиндров хорошего качества

Как купить головку блока цилиндров хорошего качества | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость 75-точечной проверки безопасности

Место обслуживания

0,00 долл.

США

Предварительная оплата, прозрачная цена

Головка блока цилиндров — одна из самых важных частей механики вашего автомобиля, и одна из частей, которая может привести к большему повреждению двигателя, если она выйдет из строя.

Головка блока цилиндров вместе с прокладкой головки блока цилиндров устанавливается на верхнюю часть блока цилиндров, создавая идеальную герметизацию цилиндров, что позволяет поршням работать и защищает хрупкие компоненты двигателя. Он также поддерживает разрежение, необходимое для нормальной работы двигателя. Если в этой головке цилиндров возникает утечка, трещины или другие повреждения, это может привести к полной остановке двигателя — и быстро. Повреждения, вызванные плохой головкой блока цилиндров, могут быть настолько серьезными, что сам двигатель может потребовать замены.

Очевидно, вы хотите, чтобы головка находилась в наилучшем состоянии, чтобы обеспечить бесперебойную работу двигателя и предотвратить серьезные повреждения. Если с ним что-то случится, вы захотите, чтобы механик немедленно проверил проблему. Признаки неисправной головки блока цилиндров включают:

Утечка масла вокруг головки — моторное масло циркулирует в блоке цилиндров, поэтому, если есть трещина или другой дефект, масло может просочиться.
Пропуски воспламенения — поскольку головка поддерживает правильное сжатие в двигателе, если она повреждена, вы заметите, что двигатель «отсутствует» или работает ненормально.
Утечка охлаждающей жидкости — антифриз охлаждает двигатель, и если вы заметили его утечку в районе головки, скорее всего, есть проблема.
Дымящаяся головка – при работе двигателя образуется дым, поэтому, если головка негерметична, вы можете увидеть, как она выходит наружу.

Если вам посчастливилось поймать сломанную головку до того, как ваш двигатель взорвется, есть некоторые вещи, которые вы должны принять во внимание, чтобы предотвратить возникновение проблемы с новой головкой блока цилиндров.

Как убедиться, что вы получаете головку блока цилиндров хорошего качества

Будьте осторожны с восстановленными головками блока цилиндров. Это очень дорогая деталь (от 200 долларов до тысячи и более), поэтому вы можете захотеть сэкономить несколько сотен, выбрав восстановленную головку. Если вы выберете этот путь, обращайтесь только в магазин с положительной репутацией и обязательно попросите показать всю документацию на новые детали, использованные при восстановлении. Может быть разумно использовать восстановленные головки блока цилиндров для очень старого автомобиля, который может не пережить дорогую новую головку.
Выберите совместимый металл. Головки цилиндров бывают алюминиевыми или чугунными, но не выбирайте случайным образом — используйте то, из чего сделан ваш блок цилиндров. Два металла сжимаются и расширяются с разной скоростью под воздействием тепла и давления, поэтому несоответствие компонентов может привести к растрескиванию.
Убедитесь, что болты совпадают. Если ваша головка треснула или болты не подходят для головки и блока цилиндров, не имеет значения, как произойдет повреждение, когда ваш двигатель взорвется. Неправильно установленные болты не будут удерживать головку в плотной посадке, необходимой для защиты вашего двигателя.
Ищите гарантию — даже при восстановлении. Получите наилучшее сочетание гарантии и цены, которую вы можете себе позволить.

Замена головки блока цилиндров вашего двигателя — сложный и сложный процесс, который лучше всего выполнять опытному механику. YourMechanic поставляет высококачественные головки цилиндров нашим сертифицированным мобильным техническим специалистам. Мы также можем установить датчик головки блока цилиндров/температуры, который вы приобрели. Нажмите здесь, чтобы узнать стоимость замены головки блока цилиндров/датчика температуры

Следующий шаг

Расписание 75 Пункт проверки безопасности

Самая популярная услуга, которую заказывают читатели этой статьи, — 75 Point Safety Inspection. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ

Датчики

Цилиндры

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО по пробегу, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Отличный рейтинг

Резюме

См. Обзоры возле ME

Pardeep

21 года опыта

1068 Обзоры

21 года. 75 Point Safety Inspection — Сан-Хосе, Калифорния

Я заказал 75-точечную проверку автомобиля, так как мой дилерский центр заявил, что у него утечка масла и должна была быть заменена крышка ГРМ (такой вид ремонта стоит примерно тысячу долларов). долларов). Я упомянул о необходимости второго мнения по этому поводу, поскольку автомобиль был куплен относительно недавно у этого дилера (сертифицированный подержанный) и не очень активно использовался. Pradeep очень своевременно провел проверку безопасности и ответил на мой главный вопрос, честно заключив, что утечки не было, а просто накопилась пыль. Это сэкономило мне много времени и денег. Наконец, я также был очень рад узнать от него совет, как найти подходящую краску для царапины на кузове.

Штеффен

Ford Escape — 75-точечная инспекция безопасности — Сан-Хосе, Калифорния

Pradeep немедленно обнаружил проблему с подвеской, о которой я беспокоился, и устранил ее. Мы только что купили эту машину и теперь чувствуем себя намного лучше после того, как он ее проверил.

H

26 лет опыта

828 отзывов

26 лет опыта

by Tanner

Hyundai Accent L4-1.6L — 75 Point Safety Inspection, California0003

Онорио не только рассказал мне, что происходит с машиной, но и был настолько честен во всем. С нетерпением жду, когда Онорио возьмет на себя мои просьбы.

от Mitzi

Acura RDX — 75-точечная инспекция безопасности — Пало-Альто, Калифорния

Онорио превзошел все мои ожидания. Он был честен в отношении того, какой ремонт необходимо сделать, даже несмотря на то, что проверка моего обслуживания уменьшила его доход. Обязательно воспользуюсь снова!!!! Благодарю вас!

Роберт

4 года опыта

61 отзыв

Роберт

4 года опыта

Дуглас

Nissan Versa L4-1. 6L — 75-точечный контроль безопасности — Лейквуд, Вашингтон

Роберт — рок-звезда. Я не могу выразить достаточно (опять же) качество его работы и его способность работать в обход нашего графика здесь. Честно, профессионально и вежливо. Я бы порекомендовал его услуги всем и каждому.

Хуан

12 лет опыта

55 отзывов

Хуан

12 лет опыта

Адриан

Mazda Protege5 L4-2.0L — 75-точечная проверка безопасности — Вакавилль, Калифорния

Профессионально, ясно и вежливо при обсуждении результатов проверки и рекомендаций на будущее. Если я все еще живу в этом районе, когда мне нужно будет оказывать услуги в будущем, обязательно закажу снова.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить датчик положения EVP

Клапан EGR контролируется датчиком положения клапана. Этот датчик помогает системе EGR вашего автомобиля работать более эффективно и лучше контролировать выбросы.

Как заменить датчик положения распределительного вала

Датчики положения распределительного вала определяют положение распределительного вала относительно коленчатого вала для управления топливной форсункой.

Как заменить датчик скорости рыскания

Датчики скорости рыскания контролируют тяговое усилие, устойчивость и антиблокировочную тормозную систему, предупреждая вас, когда автомобиль наклоняется до небезопасной степени.

Просмотрите другой контент

Смета

Услуги

Города

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

Головка цилиндра American Часто задаваемые вопросы о головке цилиндра

Что такое восстановленная головка цилиндра?

Восстановленная головка блока цилиндров — это головка блока цилиндров, которая была восстановлена с использованием деталей, которые все еще пригодны к эксплуатации. Некоторые головки были сварены или отремонтированы. Наши головки цилиндров обслуживаются в соответствии со стандартами оригинальных деталей или превосходят их. Все головки проходят испытания под давлением, чтобы обеспечить отливку без утечек. При необходимости устанавливались новые седла клапанов, а также заменялись клапаны и пружины. Головки цилиндров окрашены, обработаны заново и собраны.

ВСЕ АМЕРИКАНСКИЕ ГОЛОВКИ ЦИЛИНДРОВ соответствуют или превосходят заводские спецификации. Вы можете быть уверены, что когда вы заказываете головку цилиндра American, вы получаете восстановленную головку цилиндра самого высокого качества, доступную на рынке.

Каковы преимущества покупки восстановленной головки блока цилиндров по сравнению с новой головкой блока цилиндров? — Наверх

Большинство головок цилиндров подлежат восстановлению и относительно недороги в ремонте. Восстановленная головка блока цилиндров часто стоит менее половины цены новой.

Принятые способы оплаты — Наверх

Через нашу безопасную систему онлайн-кассы мы принимаем карты Visa и Mastercard.

Возврат — Наверх

Все продажи считаются окончательными; любые возвраты подлежат 20% заряду пополнения запасов.

Поиск литейных номеров — вверх

Литейные номера необходимы для идентификации и заказа правильного номера детали.

Ford:
Литейные номера поздних моделей начинаются с RF и проштампованы на стороне выпуска. Кастинговый номер будет состоять из комбинации букв и цифр. Некоторые номера кастинга расположены возле свечей зажигания.

ГМ
Имеет от 6 до 9 цифр. Большинство номеров литья грузовиков расположены на рессоре. стороны головки цилиндров. На автомобилях номер отливки расположен со стороны выхлопной трубы. головка блока цилиндров. На Chevy Aveo номер отливки находится на конце головы, мы нужны последние 3 цифры номера отливки на всех головках цилиндров GM. Honda Обычно это комбинация из 3-4 букв и цифр, которые выбиты на выхлопной трубе. стороны головки цилиндров.

Додж
Штамп на передней части головы. Всегда включайте буквы в конце литейный номер. На чугунных головках Dodge номера отливок выбиты на сторона клапана.

Дэу
Штамп на конце головы.

Ниссан
На выхлопной стороне выбито 3-значное сочетание букв и цифр.

Мицубиси
Некоторые головки цилиндров имеют 4-значную комбинацию цифр и букв, в то время как некоторые головки цилиндров не имеют номера отливки. Литейные номера проштампованы со стороны выхлопа.

Киа
Штамп на передней части головы.

Субару
Имеет 4-значную комбинацию букв и цифр и выбит на выхлопной трубе. сторона.

Исузу
Выбитый на стороне впуска, это будет длинный номер отливки. Последние 3 цифры нужный.

Сузуки
Выбиты на стороне впуска, это цифры.

Правосторонняя и левосторонняя терминология — вверх

Головки цилиндров некоторых двигателей V-6 и V-8 взаимозаменяемы. левая и правая стороны. Однако многие двигатели V-6 и V-8 имеют головки цилиндров, которые должны быть установлен на определенной стороне двигателя.

ACH маркирует головки, которые должны использоваться на определенной стороне двигателя, буквами L (слева) и Р (справа). На стандартном рядном двигателе сторона определяется сидящим сзади руль. Левая головка находится слева от водителя, а правая сторона — у водителя. Правильно.

Для поперечного двигателя сторона определяется стоянием позади двигателя. правая головка находится рядом с брандмауэром. Левая головка у радиатора.

Номера VIN — наверх

Определите требуемую головку блока цилиндров, используя vin-номер вашего автомобиля. Некоторые головки цилиндров можно идентифицировать с помощью деталей по vin-номеру. К сожалению, это не является нормой, и мы рекомендуем использовать другую информацию, такую как номер отливки или семейство двигателей, для определения требуемой головки блока цилиндров. Лучший способ — выполнить поиск, используя vin-номер вашего автомобиля, и посмотреть, найдена ли правильная головка блока цилиндров. Если продукт не найден, найдите головку блока цилиндров, не используя номер vin. 907:00 [Все еще нет совпадений? Позвоните нам! Мы уверены, что у нас есть ваша голова! (800) 356-4889]

Тип двигателя — DOHC / SOHC — Вверх

DOHC означает двойной верхний распределительный вал.
SOHC расшифровывается как Single Top Camshaft

Специальная информация — вверх

Это очень важно!
Разновидностей головок цилиндров очень много, а некоторые отличаются только дополнительным отверстием для установки чего-то вроде распределителя.
Раздел специальной информации включает в себя любую другую информацию, которая важна для точного определения головки блока цилиндров, необходимой для вашего проекта. Здесь перечислены важные характеристики головки блока цилиндров, такие как VTECH, отверстие EGR или отверстия распределителя. Обязательно проверьте головку блока цилиндров на соответствие этим дополнительным характеристикам; это значительно уменьшит риск или пропустить заказы. Если вы не уверены, пожалуйста, заполните форму запроса продукта или позвоните нам, и мы поможем подобрать нужную головку.

Что означает N/A? — Наверх

Н/Д означает «Не приобретено» или «Не применимо».

Конкретные данные могут быть неприменимы, например, у двигателя может не быть левой и правой сторон, а только одна головка. Это будет обозначено как N/A, поскольку оно не относится к текущей головке блока цилиндров.
N/A также может использоваться для данных, которые в настоящее время нам неизвестны или еще не введены в нашу онлайн-базу данных. Мы работаем над тем, чтобы максимально детализировать все наши головки цилиндров (более 1200) онлайн.

Тип автомобиля? — Автомобиль, грузовик или внедорожник? — Наверх

Почему это важно?
Иногда производители автомобилей используют двигатели в легковых и грузовых автомобилях с одинаковыми обозначениями, но разными характеристиками. Это может привести к путанице и пропуску заказов; чтобы снизить этот риск, мы рекомендуем нашим клиентам ознакомиться с этой информацией. В этой категории есть только два различия: либо головка блока цилиндров для легкового автомобиля, либо для грузовика.

Основной заряд? — Наверх

Core Charge — это дополнительная плата, которая добавляется к редким или «труднодоступным» головкам цилиндров. Эта плата будет возвращена, когда мы получим вашу старую головку блока цилиндров. Эта надбавка есть только у нескольких головок цилиндров, она указана на странице сведений о головке цилиндров как «Основная зарядка».

Пример головки блока цилиндров С сердечником
Пример головки цилиндра БЕЗ сердечника

Какие этапы процесса восстановления головок цилиндров? — Вверх

Очистка мылом

Осмотр

Направляющая/Седла и болты/Отверстия

Зона очистки паром

Раствор расщепляет масло, делая его растворимым почти на 100%.
Остаток улавливается системой восстановления, снимается и помещается в печь с прямым пламенем.
Количество остатка в среднем составляет 32 унции в месяц.

Шлифовка поверхности

Сборка

Сокращения — Вверх

АДЖ	Регулируемый
ВОЗДУХ	Воздушный индукционный реактор (эмиссионный)
КВАЛЮШИ	Алюминий
БДР	Привинтить коромысло в сборе
УГЛЕВОД	Карбюраторный
СС	кубических сантиметров
Идентификационный номер	Рабочий объем в кубических дюймах
CFI	Центральный впрыск топлива
С#	Литейный номер
РАССТОЯНИЕ	Дистрибьютор
DOHC	Двойной верхний кулачок
ЭФИ	Электрический впрыск топлива
ЭФП	Электронный топливный насос
ЕХ	Выхлоп
Ф. И.	Впрыск топлива
ВПЕРЕД	Передний привод
H.D НАТРИЙ	Натриевый клапан для тяжелых условий эксплуатации
Н/О	Высокий выход
ВСК	Высоковихревое горение
ГИД	Гидравлические подъемники
ИНЖ	Впрыск
ИНТ	Впуск
ЛГ ВЛВ	Большой клапан
МЕХ	Механический
МФО	Распределенный впрыск топлива
МФУ	Механический топливный насос
ОНС	Верхний кулачок
ОХВ	Верхний клапан
PRH	Отверстие толкателя
задний	Задний привод
SOHC	Одиночный верхний кулачок
СМ ВЛВ	Малый клапан
ТБИ	Форсунка дроссельной заслонки
ТЕМП С. Х	Отверстие для измерения температуры
ВИН	Идентификационный номер автомобиля (Vin-номер)
С	С
без	Без
ДЖЕТ	Струйный клапан
1ББЛ (2ББЛ)	Одноствольный (двух)цилиндровый карбюратор
ВиСП	Клапаны и пружины

Объяснение материалов, опций и терминов

Со всеми специальными терминами и бесчисленными доступными функциями заказ головок цилиндров может быть сложным процессом. Вот некоторая информация о головках цилиндров, чтобы упростить процесс.

Помните те игры с бумажным лабиринтом, в которые вы играли в детстве, когда вы маневрировали дорожкой карандаша через 87 различных проходов, чтобы добраться до конечного пункта назначения? Выбор головки блока цилиндров может показаться таким. Даже после сужения вариантов остается лабиринт вариантов, стилей и вариантов выбора.

В отличие от карбюраторов или свечей зажигания, головки цилиндров сильно зависят от двигателя. В этой статье будут описаны все основные детали головки блока цилиндров, термины и то, какие из них имеют решающее значение для вашей сборки.

Алюминий или железо

При выборе материала решающим фактором будет ваш бюджет. Железные головки обычно дешевле из-за более низкой стоимости материалов, но алюминиевые головки более доступны, чем когда-либо, и легко доступны. Когда дело доходит до производительности, алюминиевые головки отводят больше тепла из камеры сгорания благодаря своим повышенным токопроводящим свойствам. Это позволяет двигателям работать с большей степенью сжатия без риска детонации.

Такие компании, как Dart, предлагают как чугунные, так и алюминиевые отливки для многих семейств двигателей, включая мало- и крупноблочные Chevy и малогабаритные Ford. На рынке есть несколько очень дорогих заготовочных головок с ЧПУ, но это обсуждение будет сосредоточено на литых головках, поскольку они используются в 99% сборки двигателей.

Выхлопные отверстия на многих высокопроизводительных головках послепродажного обслуживания приподняты, чтобы улучшить поток через выпускные отверстия. Хотя рисунок фланца такой же, его можно поднять на целых 0,500 дюйма, что может повлиять на установку стандартной жатки шасси.

Конфигурации впускных каналов

С завода многие двигатели имеют порты разного стиля, например, прямоугольные и овальные на Chevy с большими блоками или прямоугольные и соборные порты на LS. Важно заказать правильный стиль, чтобы головки стыковались с впускным коллектором.

Помимо формы порта, необходимо также учитывать его расположение. Например, многие головки вторичного рынка поднимают впускные или выпускные отверстия для улучшения потока. Есть также много примеров головок, в которых порты смещены вбок. Это особенно распространено в приложениях, где два внутренних выпускных отверстия сиамизированы. Головки «расширенных портов», как их часто называют, раздвигают эти два порта, что позволяет увеличить их площадь, а также помогает им лучше охлаждаться.

Объем впускного отверстия

Во многих описаниях головок цилиндров указывается объем, обычно выражаемый в кубических сантиметрах (см3). Это отражает общий объем порта и не является прямым индикатором потока через порт. Большие порты IE не обязательно означают, что головка автоматически пропускает больше воздуха и вырабатывает больше энергии, чем порт меньшего размера.

Например, мягкий двигатель с большим блоком, такой как 454, часто выигрывает от меньшего впускного отверстия, которое увеличивает скорость впуска, особенно при работе с карбюраторным или дроссельным впуском. Использование головки блока цилиндров с немного более консервативным объемом порта, чем у больших мальчиков, часто может привести к более высоким значениям крутящего момента для уличных двигателей, что улучшит приемистость. Тем не менее, в специализированном гоночном двигателе, работающем на высоких оборотах, более крупный бегун может принести огромные дивиденды в выработке мощности.

Разброс томов портов может быть огромным для каждой архитектуры движка. Например, Dart предлагает малоблочные головки Chevy с объемами впускных отверстий в вариантах 165cc, 180cc, 200cc, 215cc, 227cc, 230cc и 245cc.

Портирование с ЧПУ массирует впускной и выпускной порты, чтобы выявить лучшее в литом порту, и его легко идентифицировать по рифленой обработанной поверхности, оставленной режущим инструментом. Это головка блока цилиндров Dart 215cc Pro 1 LS. Камера также обработана.

Портирование ЧПУ

Вы также можете увидеть варианты портирования ЧПУ. Это относится к процессу обработки, применяемому к стандартной литой головке с использованием станка с числовым программным управлением (ЧПУ). Литье головки блока цилиндров включает заливку расплавленного металла либо в форму для литья в песчаные формы, либо в постоянную форму для формирования головки. Этот процесс, хотя и эффективен, не совсем точен. Преимущество портирования с ЧПУ заключается в том, что машина точно формирует камеру сгорания или бегунок, сводя к минимуму отклонения отливки и улучшая поток.

В большинстве алюминиевых головок вторичного рынка используется свеча зажигания с резьбой 0,750 дюйма и седлом с прокладкой. Для справки, он похож на штекер в стиле Autolite 3924. Но всегда проверяйте у производителя головки блока цилиндров рекомендации по свечам зажигания.

Угол клапана

Угол клапана — это еще один термин, с которым вы можете столкнуться при описании головки блока цилиндров. Это относится к углу клапана относительно платформы блока. Например, в малоблочном Chevy используется заводской угол клапана 23 градуса, но головки вторичного рынка не ограничены этим углом. Dart предлагает различные углы клапана: 18, 16, 15 и даже 9-градусные головки, предназначенные для чисто спортивных двигателей.

Изменение угла наклона клапана помогает улучшить обдув головки блока цилиндров. При откидывании штока клапана, когда клапан открывается, открывается больше порта, и в цилиндр может проходить больше воздуха. Важно отметить, что для головки блока цилиндров с нестандартным углом клапана потребуются поршни с соответствующими клапанными перепусками и, во многих случаях, компоненты клапанного механизма вторичного рынка, такие как коромысла на валу.

Клапаны большего размера обычно пропускают больше воздуха, но клапаны большего размера могут вызвать проблемы с зазором, поэтому убедитесь, что клапаны не выходят за пределы отверстия цилиндра и соответствуют разгрузке клапана поршня. Размер этого впускного клапана с малым блоком составляет 2,080 дюйма.

Размер клапана

Размер клапана является еще одним фактором. Вообще говоря, более крупные клапаны обеспечивают улучшение потока, но важно помнить, что двигатели с малым диаметром могут не подходить для клапанов с постоянно увеличивающимся диаметром. Например, большие 2,15-дюймовые впускные клапаны LS3, используемые в головках с прямоугольными отверстиями, не смогут заменить стандартное отверстие LS1 3,898 дюйма, поэтому небольшое знание совместимости клапанов предотвратит дорогостоящие ошибки.

Наряду с размером клапана существует менее известная характеристика, называемая расстоянием между клапанами. Большинство головок вторичного рынка изготавливаются с заводской ориентацией клапанов в камере. Однако некоторые головки меняют ориентацию, чтобы использовать более крупные клапаны. Вы можете увидеть отсылку к переключению передач 60/40 на некоторых головках Chevy с малым блоком. Это относится к перемещению выпускного клапана к стенке цилиндра с перемещением впускного клапана в том же направлении, чтобы приспособиться к клапанам большего размера и/или предотвратить запирание впускного клапана стенкой цилиндра. Это требует соответствующего перемещения предохранительных клапанов поршневых клапанов, так что это еще одна деталь, которую необходимо тщательно продумать, особенно если эти головки установлены на существующем двигателе.

Размер камеры сгорания является критическим параметром при выборе головки блока цилиндров. Перед выбором размера камеры важно убедиться, что вы знаете, какая степень сжатия вам нужна. Камеры с большими блоками, подобные этой, бывают разных размеров, поэтому лучше всего знать все детали вашей комбинации, чтобы выбрать правильный объем камеры. Большинство алюминиевых головок Dart big-block поставляются с камерами на 121 куб. см, но овальный порт на 275 куб. См предлагает вариант на 110 куб.

Размер камеры сгорания

Размер камеры сгорания также является важной характеристикой, поскольку он является основным фактором, наряду с формой днища поршня, в определении степени сжатия двигателя. Например, алюминиевая головка Dart 215cc предлагается с размерами камеры 64cc и 72cc. Если мы применим оба размера камеры к маленькому блоку объемом 350 куб. см с плоским верхом и клапанами сброса давления 6 куб. См, степень сжатия для головки объемом 64 куб. См будет 10,2: 1, в то время как большая камера объемом 72 куб. См снижает компрессию до 9,4: 1. Это показывает важность соответствия остальных компонентов двигателя выбранным вами головкам.

Что такое поток в порту

Компании, производящие головки цилиндров, также часто указывают номера потока в порту. Машины, называемые расходомерами, обеспечивают измерение CFM (кубических футов в минуту) для заданного напора при различном подъеме клапана. Это число является репрезентативным показателем того, как данный напор будет работать с двигателем, моделируя, сколько воздуха он может пропустить.

Например, 24-градусная головка Iron Eagle с прямоугольным портом и объемом 308 куб. см. с большим блоком может подавать 325 куб. футов в минуту воздуха при подъеме клапана на 0,500 дюйма на стороне впуска. Упрощенный подход к оценке имеет тенденцию оценивать головку блока цилиндров исключительно на основе значений пикового подъема клапана. Однако более опытные производители двигателей также изучат значения расхода в среднем диапазоне между 0,300 и 0,500 дюйма подъема клапана. Для уличных двигателей эти цифры могут быть полезны только по той причине, что клапан дважды попадет в эти точки на кривой подъема, а пик произойдет только один раз. Также важно обращать пристальное внимание на показатели потока выхлопного отверстия.

В сборе или без?

Большинство высокопроизводительных уличных головок продаются полностью собранными, поэтому важно знать, совместима ли головка блока цилиндров с распределительным валом двигателя. Гидравлические роликовые кулачки быстро становятся нормой даже для легких уличных двигателей, поэтому будьте осторожны при выборе головки, оснащенной клапанными пружинами, которые могут работать с более агрессивными характеристиками гидравлических роликов. Кулачки с гидравлическими роликами создают больший подъем клапана, чем кулачки с плоским толкателем, и поэтому требуют более агрессивных пружин клапана. Пружины могут иметь одинарную или двойную конфигурацию и рассчитаны на заданный подъем клапана. Идея состоит в том, чтобы приобрести набор головок, которые более чем способны принять подъем клапана, который вы планируете использовать.

Большинство (но не все) высокопроизводительных головок послепродажного обслуживания поставляются с двойными клапанными пружинами большего диаметра. Это снимок головы LS с более жесткой пружиной в виде улья.

Максимальный подъем клапана

Большинство производителей головок цилиндров указывают максимальный подъем клапанов. Головка Dart LS с квадратным портом 280 куб.см и прямоугольным портом Gen III может принять подъем клапана до 0,650 дюйма при оснащении комплектом двойных клапанных пружин. Обратите внимание, что эта головка обеспечивает потенциал потока до 0,700 дюйма подъема клапана, но пакет пружин ограничивает максимальный подъем на уровне 0,650 дюйма. Ограничения подъема клапана часто связаны с зазором между фиксатором и уплотнением, при этом нижняя часть фиксатора должна оставлять зазор около 0,050 дюйма между нижней частью фиксатора пружины клапана и верхней частью уплотнения направляющей клапана. Другим ограничителем максимального подъема клапана является то, что известно как привязка катушки. Это точка, в которой пружина клапана полностью сжата. Как правило, лучше всего поддерживать зазор 0,050 дюйма до заедания катушки, чтобы избежать повреждения клапанного механизма.

Диаметр пружины клапана

Другой важной характеристикой головки блока цилиндров, которую часто упускают из виду, является диаметр пружины клапана. Поскольку распределительные валы становятся все более агрессивными, это делает пружины клапанов большего диаметра более привлекательными, чем когда-либо. Двигатели, такие как Chevy с большим блоком, имеют много места для пружин большего размера, но другие двигатели, такие как двигатели Chevy с малым блоком, двигатели Ford с малым блоком и LS, требуют больших пружин, но место для этих компонентов несколько меньше. Первоначальный диаметр пружины Chevy с малым блоком использовал довольно консервативный диаметр 1,25 дюйма, но большинство производительных головок теперь предлагают пружины диаметром 1,437 дюйма или даже 1,550 дюйма в качестве опции для агрессивных двигателей с цельнолитыми роликами.

На этом разрезе головки блока цилиндров Chevy показан угол клапана, измеренный от истинной вертикали. Стандартный угол малого блока составляет 23 градуса, но по мере того, как угол приближается к истинной вертикали, поток через порт улучшается. Вот почему в головках оригинального производства LS используется угол клапана 15 градусов.

Длина клапана

Длина клапана — еще один возможный вариант. Как правило, головки с большими портами и большим потенциалом мощности часто включают клапаны, которые на 0,100 дюйма длиннее стандартных. Эти более длинные клапаны используются для размещения более высоких пружин клапана, которые обеспечивают больший подъем, который соответствует способности порта пропускать воздух при все более высоком подъеме клапана.
