Форкамеры – Форкамера: что это такое?

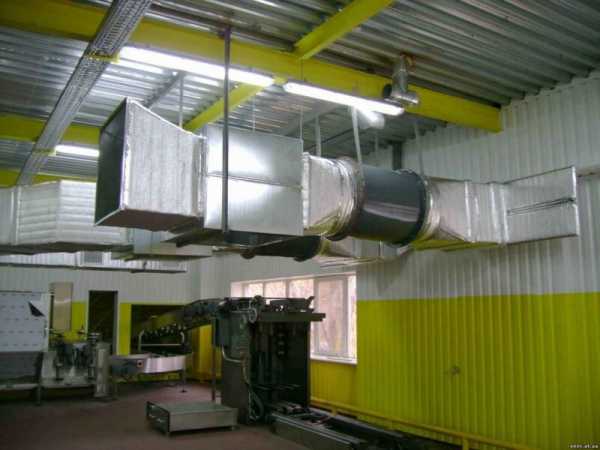

Как очищаются большие объемы воздуха?

Форкамера – это предварительное помещение, расположенное перед системой очистки, в нем происходит свободное движение воздуха, его обмен с атмосферой, для этого существует специальный воздушный клапан. Имеется также фильтр, позволяющий предварительно очистить атмосферный воздух, разделив внутреннюю и внешнюю вентиляцию. Это позволяет доставить до системы очистки уже отчасти отфильтрованный воздушный поток.

Благодаря этому большинство частиц, засоряющих кислород, остается на улице и изначально не попадает в вентиляционную систему. Лишние летучие соединения будут отводиться обратно в атмосферу благодаря клапану.

Схема работы форкамеры

Вентиляторы

В предварительной камере устанавливают специальный вентилятор, в зависимости от того, насколько большой объем помещения и какие качественные характеристики у воздуха, может меняться оснащение данной комнаты. Вентилятор с приводом от двигателя помогает разогнать потоки, создать необходимую тягу; чем площадь больше, тем мощнее должно быть устройство.

Если помещение небольшое, то хватит и направляющего вентилятора: он, как правило, не имеет мощного мотора, меньше шумит и стоит дешевле. Его задачей является разделение воздуха на каналы, входящий и исходящий. Часто систему дополняют специальными фильтрами, которые позволяют создать шумовой барьер, иначе в основном помещении будет слышна работа вентилятора, что не очень приятно, если постоянно там находиться. Узнать больше как бороться с шумом вентиляции можно в этой публикации https://ventilation-conditioning.ru/zdorove/shum-ventilyacii.html.

Особенности форкамер

Любая современная климатическая система, используемая в быту, предусматривает наличие такого приспособления. Так, используется форкамера в самолете, бассейне, поезде, применяется на кораблях, чтобы в каюты подавался свежий воздух. О системе вентиляции в самолете можно прочитать здесь.

Для понимания стоит рассмотреть работу устройства на примере типового помещения, по сути, оно работает везде одинаково. Система кондиционирования имеет несколько блоков – внешний и внутренний, оба достаточно сложно организованы. Чтобы в помещении можно было создать оптимальные условия, предусмотрены различные фильтры, иные блоки, работа которых нацелена на создание нужного микроклимата. Однако если помещение большое, обычный кондиционер со своей задачей справиться не сможет.

• Качественная изоляция шума. Форкамера и остальная система работает достаточно громко;
• Правильный расчет работы вентиляторов, слишком большая скорость потока воздуха создает сквозняки, а это неуместно для торговых центров;
• Если оборудование устанавливается в рабочем цеху, наоборот, потребуются мощные двигатели, так как здесь нужен мощный поток воздуха, способный отвести все загрязнения на улицу через клапан;
• Контроль над температурой. Мощные воздушные потоки в зависимости от термальных условий могут менять микроклимат помещения, поэтому важно все сбалансировать в нужных пропорциях.

Востребованность форкамер

Форкамера дает возможность контролировать воздушные массы, она устанавливается непосредственно перед системой очистки. Например, форкамера в электровозе – это небольшое помещение, через которое фильтруется воздух и позже по системе вентиляции попадает в вагоны, где им пользуется кондиционеры. Иными словами, благодаря этому в систему попадает предварительно отфильтрованный воздух.

В помещении предусмотрена возможность разделения воздушных масс на каналы. Если нужно, чтобы воздух был теплым, там ставят термостат, который позволяет регулировать температуру воздушных потоков и контролировать ее. В зимнее время системы вентиляции в поездах и больших помещениях используют как систему отопления. Радиатор в данном случае будет не нужен: в каналах для воздушных потоков устанавливают специальные решетки, и этого достаточно для полного контроля над помещениями.

При необходимости воздух в форкамере можно подвергнуть технической обработке, например, санитарной. Приспособление применяется для вентиляционных систем закрытого и полузакрытого типа при учете их большой площади. Закладка такого помещения происходит при строительстве здания, однако если его нет, форкамеру можно достроить или превратить в нее пустующую комнату.

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Если форкамера нужна в частном доме, разрешение не требуется, но для многоквартирного придется его получить. В любом случае, чтобы устройство могло работать правильно, требуется грамотно составленный проект, в противном случае от него будет мало пользы. Кроме этого, должна быть грамотно рассчитана вентиляция с учетом особенностей климата, площади помещения и иных нюансов.

Отличная статья 0

ventilation-conditioning.ru

Как работает форкамерный дизельный двигатель

Как вы знаете, сегодня многие производители ищут варианты того, как увеличить экономичность двигателей внутреннего сгорания. Они нашли один из возможных выходов из этого затруднительного положения. Метод заключается в том, чтобы мотор работал на топливных смесях, содержащих меньший процент горючего. При таком подходе не только удастся увеличить топливную экономичность, но и, более того, сократить выброс вредных отходов. Но в этом способе есть изъян: когда смесь содержит небольшое количество горючего, она хуже воспламеняется. Поэтому разработчики пришли к выводу, что для стабильной работы мотора нужен начальный очаг горения, от которого распространение огня произойдёт быстро по всему пространству топливно-воздушного заряда.

По итогу сейчас существуют два варианта получения подобного очага: искра повышенной энергии и послойное распределение смеси (к тому времени, как производится искра образуется легковоспламеняющаяся смесь). Второй путь включает в себя несколько вариантов. Мы же сегодня рассмотрим подробнее вариант под названием форкамерно-факельное зажигание.

Полость, находящаяся в голове цилиндров двигателя внутреннего сгорания, именуется форкамерой, или же предкамерой. Она, используя один или несколько каналов, соединяется с главной камерой сгорания горючего. Этот тип мотора выступает как в формате дизельного, так и бензинового. Вообще промежуточная камера может носить и другое название: вихрекамера. Исходя из названия, нам становится ясным то, что топливо в такой камере закручивается. Этот эффект содействует лучшему перемешиванию горючего с воздухом. Но, описывая работу ДВС с форкамерой, важно отметить, что изначально горючее, попадая в предварительную полость, сталкивается с её стеночками и перемешивается с воздухом, в этом этот вид мотора уступает своему подобию.

Воспламеняясь, топливо быстро направляется в ключевую камеру, используя уже известные нам каналы соединения. Отличным фактором, которым обладают такие каналы, в сравнении со своими аналогами, выступает то, что сечения в них согласованы так, чтобы между форкамерой и ключевым цилиндром создавалась существенная разница давлений. Топливо разливается по всей площади предкамеры и сгорает там почти полностью. Заключительная фаза — это сгорание горючего в главной камере, точнее сказать его остатков.

Из-за того, что в главном отсеке солярка уже догорает и ей уже не нужно продолжать свой путь, параметры углублений в поршнях небольшие.

Для чего нужна форкамера в двигателе

Теперь разберемся в самом главном вопросе: для чего же нужна форкамера в двигателе?

Первостепенно такая система была создана с той целью, чтобы убрать, пусть и частично, нагрузку на поршни. Это же, в свою очередь, положительно сказалось на общей работе мотора. Более того, выбирая форкамерный двигатель, вы сокращаете количество токсичных отходов, так как, говоря конкретно о нашем случае, солярка полностью сгорает. Делаем из этого вывод — ваши расходы на горючее уменьшатся.

Система форкамерно-факельного зажигания

Основными элементами, составляющими дизельный двигатель с форкамерой, являются:

Примечание: мы будем проходить путь вместе с топливом для того, чтобы полностью понять принцип работы форкамерного двигателя.

1. Канал ведёт солярку в предкамеру.
2. Затем проходит секция, предназначенная для переобогащённой смеси.
3. Клапан самой форкамеры.
4. Свеча зажигания выполняет свою основную роль (поджог топлива, когда форсунки его впрыскивают).
5. Одновременно с тем, как от искры загорелось горючее, распредел ГРМ впускает в главную камеру топливо, посредством того, что открывает клапан.
6. Теперь горючее на финишной прямой — в центральной камере ДВС.

Сейчас, мы надеемся, вам стало ясно, как работает форкамерный дизель и из чего состоит устройство форкамеры.

Плюсы и минусы предкамерных двигателей

Упоминая о двигателях внутреннего сгорания, работающих на бензине, можно с уверенностью заявить об их неэффективности, так как устройство было несовершенным и в движении показало себя с самых худших сторон. Поэтому никто из производителей не захотел полагаться на такой выбор, и в итоге подобные конструкции сейчас не используются. Конечно, изначально люди отдавали предпочтение таким аналогам из-за экономичности в расходе топлива и, одновременно с этим, уменьшением токсичности выбрасываемых отходов. Но пользователи поменяли своё мнение, испытав агрегаты на прочность в езде.

Ситуация совершенно иная, если это касается дизельных моторов, которые и являются нашим основным объектом изучения. Плюсами в движке с предкамерным двигателем выступают незначительная дымность силовой установки, не зависимо от способа езды и, что тоже весомо, такие установки не нуждаются в отборном топливе.

Вернёмся к отрицательным сторонам, куда уж без них. Непрогретый мотор плохо запускается. Из-за чего же так происходит? Суть в том, что для стабильного пуска требуется изначально хороший прогрев предкамеры, но, по причине того, что в этой системе устанавливаются электрические калильные свечи, воздух прогревается не в полной мере.

В заключении можно отметить, что принцип работы подобных двигателей имеет мало недостатков, поэтому вы можете смело отдавать ему предпочтение. Приятных поездок и не забывайте оставлять свои комментарии ниже.

drivertip.ru

Форкамера двигателя внутреннего сгорания

Система форкамерно-факельного зажигания

Наличие форкамеры означает, что рабочая камера сгорания в таком двигателе разделена на составные части: предкамеру и основную камеру.  Давайте рассмотрим принцип работы системы на примере карбюраторной модели ГАЗ «Волга» с предкамерным ДВС.

В предкамеру смесь поступает по специальному каналу, который выполнен во впускном коллекторе и ГБЦ. Смесь в форкамеру подается переобогащенной, для чего в карбюраторе присутствует отдельная секция. Предкамера также имеет отдельный впускной клапан. Далее происходит поджиг указанной смеси при помощи искры от свечи зажигания. В этот момент открывается впускной клапан основной камеры сгорания, который приводится в действие распредвалом ГРМ. В основную камеру поступает топливно-воздушная смесь. Порция этой смеси обедненная.

Предкамера соединяется с основной камерой специальными сопловыми каналами, через которые в основную камеру прорывается пламя, газы и пары горючего из форкамеры. От контакта с ними обедненная смесь в основной камере также воспламеняется. Получается, форкамера представляет собой своеобразный механический «подвпрыск», отдаленно напоминая принцип двухступенчатой работы современных дизельных инжекторных форсунок.

Система форкамерно-факельного зажигания

Основными элементами, составляющими дизельный двигатель с форкамерой, являются:

1. Канал ведёт солярку в предкамеру.
2. Затем проходит секция, предназначенная для переобогащённой смеси.
3. Клапан самой форкамеры.
4. Свеча зажигания выполняет свою основную роль (поджог топлива, когда форсунки его впрыскивают).
5. Одновременно с тем, как от искры загорелось горючее, распредел ГРМ впускает в главную камеру топливо, посредством того, что открывает клапан.
6. Теперь горючее на финишной прямой — в центральной камере ДВС.

Сейчас, мы надеемся, вам стало ясно, как работает форкамерный дизель и из чего состоит устройство форкамеры.

Плюсы и минусы предкамерных двигателей

Упоминая о двигателях внутреннего сгорания, работающих на бензине, можно с уверенностью заявить об их неэффективности, так как устройство было несовершенным и в движении показало себя с самых худших сторон. Поэтому никто из производителей не захотел полагаться на такой выбор, и в итоге подобные конструкции сейчас не используются. Конечно, изначально люди отдавали предпочтение таким аналогам из-за экономичности в расходе топлива и, одновременно с этим, уменьшением токсичности выбрасываемых отходов. Но пользователи поменяли своё мнение, испытав агрегаты на прочность в езде.

Ситуация совершенно иная, если это касается дизельных моторов, которые и являются нашим основным объектом изучения. Плюсами в движке с предкамерным двигателем выступают незначительная дымность силовой установки, не зависимо от способа езды и, что тоже весомо, такие установки не нуждаются в отборном топливе.

Вернёмся к отрицательным сторонам, куда уж без них. Непрогретый мотор плохо запускается. Из-за чего же так происходит? Суть в том, что для стабильного пуска требуется изначально хороший прогрев предкамеры, но, по причине того, что в этой системе устанавливаются электрические калильные свечи, воздух прогревается не в полной мере.

В заключении можно отметить, что принцип работы подобных двигателей имеет мало недостатков, поэтому вы можете смело отдавать ему предпочтение. Приятных поездок и не забывайте оставлять свои комментарии ниже.

Форкамера — печь

Форкамеры печей иногда засоряются мазутным коксом, поэтому их надо периодически прочищать через зажигательное отверстие специальным штырем с расклепанным лопаткой концом.
 

Для предотвращения спекания огарка удельный расход воздуха в форкамеру печи должен в 1 8 — 2 раза превышать его подачу в непровальную часть пода. Распределение воздуха регулируется изменением положения задвижек, устанавливаемых на воздухопроводах.
 

Для улучшения работы печей кипящего слоя НМУИФ ом предложено демонтировать форкамеры печей. Вместо форкаыер устанавливают загрузочные карманы с грибками особой конструкции с тан-гениальным выходом воздуха из грибков. В грибках новой конструкции происходит нь.
 

Огарок периодически выводится из кипящего слоя, главным образом из-под провальной решетки форкамеры печи через разгрузочное устройство 8, состоящее из секторного и дроссельного затворов и, по мере необходимости, с пода печи, через клапанные разгрузочные устройства. Огарковая пыль из котла-утилизатора, бункера циклонов и электрофильтра непрерывно выгружается также с помощью одинарных ( а лучше двойных) клапанных разгрузочных устройств 9 в закрытые скребковые конвейеры 10, выводится из печного отделения и направляется в бункера для перегрузки огарка в железнодорожные вагоны или автотранспорт.
 

Розжиг форсунок следует производить в такой последовательности: внести горящий факел в форкамеру печи, открыть слегка воздух и затем осторожно открыть мазут до воспламенения.
 

Розжиг форсунок следует производить в такой последовательности: внести горящий факел в форкамеру печи, открыть вентиль для воздуха и затем осторожно открыть вентиль для мазута до воспламенения.
 

Выгрузка огарка производится периодически ( в соответствии с заданной высотой кипящего слоя) через провальную решетку форкамеры печи при помощи секторного затвора. В случае необходимости огарок выгружается также и с непровального пода печи. Из бункеров котла-утилизатора, циклонов и сухих электрофильтров огарок удаляется непрерывно через клапанные затворы.
 

Секторный затвор ( рис. V-20) выполняется из легированной стали и применяется для герметизации выгрузки огарка при температуре до 800 С обычно из провальной зоны форкамеры печи. Выгрузка огарка через затвор производится периодически, при достижении определенной величины сопротивления кипящего слоя. Клапанный грузовой затвор ( рис. V-21) предназначен для непрерывного выпуска из бункеров аппаратов печного отделения ( котла, циклонов) горячей огарковой пыли, вынесенной из печи КС.
 

Максимальная потеря напора в воздушном тракте без учета сопротивления слоя составляет примерно 300 мм вод. ст. для печей КС-100 и КС-200. В связи с тем что для печей большей производительности сопротивление решетки должно быть более высоким ( для равномерного распределения воздуха), общее сопротивление воздушного тракта возрастает до 400 — 500 мм вод. ст. Необходимо отметить, что общее сопротивление воздушного тракта в значительной степени зависит от конфигурации и диаметра участка воздухопроводов к решетке форкамеры печи.
 

Нефтешлам извлекается из накопителей насосным агрегатом А-1 и подается по трубопроводу на установку сжигания непосредственно в один из двух аппаратов М-1 и М — la, представляющих собой емкости, которые оборудованы перемешивающими устройствами и боковыми по. Перемешивающее устройство предназначено для усреднения состава нефтешлама, поступающего в печь на сжигание, что необходимо для упрощения регулирования топки. Из аппарата нефтешлам насосом Н-1 или Н — la подается в печь П-1 на дисковую центробежную форсунку Ф-1, установленную аксиально в форкамере печи.
 

Нефтешлам извлекается из накопителей насосным агрегатом А-1 и подается по трубопроводу на установку сжигания непосредственно в один из двух аппаратов М-1 и М — la, представляющих собой емкости, которые оборудованы перемешивающими устройствами и боковыми подогревателями. Перемешивающее устройство предназначено для усреднения состава нефтешлама, поступающего в печь на сжигание, что необходимо для упрощения регулирования топки. Из аппарата нефтешлам насосом Н-1 или Н — la подается в печь П-1 на дисковую центробежную форсунку Ф-1, установленную аксиально в форкамере печи.
 

Бесконтактная система зажигания БСЗ

   Установка бесконтактного зажигания — действительно нужная вещь. Почувствуете разницу! Для Москвича выпускаются два различных бесконтактных распределителя. Отличаются датчиками: АТЭ2 с Холлом,  СОАТЭ с индукцией. АТЭ2 в стоит ~1300р. В его комплект входит трамблёр, катушка, коммутатор и жгут. Ставится на привод РР147, если РР118, то нужно прикупить ещё и привод. Не забудете купить новые силиконовые высоковольтные провода.

   Коммутатор прикрепляется рядом с катушкой. После установки всего этого на автомобиль не забудьте увеличить искровой промежуток свечей примерно до 0.8 мм.

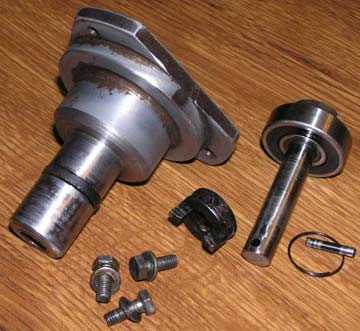

Переходник под трамблер от ВАЗ-2108 для Москвича

    Трамблер от Ваз-2108  можно установить помощью переходника. Такая БСЗ в течении двух лет успешно эксплуатируется на двух автомобилях: М-412(1,8л.) и М2141(2)(1,7л.).

   В качестве узла, передающего вращательный момент, используется доработанный вал от старого москвичевского привода и хвостовик со штифтом от родного трамблера, вращающийся в шарикоподшипнике №6203 и двух стартерных медно-графитовых втулках, внутренний диаметр которых после запрессовки разворачивается до диаметра 13 мм.

   Поскольку внутренний диаметр подшипника и диаметр вала имеют разный размер, на вал предварительно напрессовывается промежуточная втулка.

   Фланец переходника фрезеруется, как видно на снимке, сверлятся отверстия и нарезается резьба под винты.

ВНИМАНИЕ! Переходник рассчитан под привод трамблера нового образца, с хомутом-обжимкой

Форкамера специфика, особенности и востребованность

Создание комфортного микроклимата и очистка воздуха в помещении – далеко не всегда является настолько простой задачей, как может показаться на первый взгляд.

Тип и размер помещения, окружающие его климатические условия, сложность используемой вентиляционной системы – соблюдаемых условий может оказаться много. Помещению в экологически чистой зоне достаточно установки современного кондиционера.

А вот промышленным постройкам и супермаркетам для нормального кондиционирования требуется наличие специального помещения – воздушной камеры, форкамеры.

Специфика очистки больших объёмов воздуха

Можно легко оценить тот факт, насколько необходимой является форкамера в вентиляции, рассмотрев, что это такое детальнее.

Приставка «фор» переводится «перед», что позволяет рассматривать форкамеру, как предварительное помещение, в котором производится вентиляционный газообмен.

Для мест с сильно загрязнённой атмосферой она становится отличным «фильтром» разделяющим внутреннюю систему вентиляции помещения и внешнюю.

Для этих целей создается отдельное помещение – предварительная область или предкамера, в которой создается рабочий вентиляционный узел. Его техническое оснащение меняется в зависимости от скорости и качества проходящих воздушных потоков.

В некоторых случаях достаточно специального направляющего вентилятора, который разделяет входящий и выходящий воздух в предназначенные для этого каналы. Может понадобиться монтаж воздушных фильтров для очистки, обустройство шумоизоляции.

Особенности «предварительных» воздушных камер

Современные бытовые климатические системы, предназначенные для типовых помещений, как правило, не требуют обустройства форкамеры. Система кондиционирования, состоящая из внутреннего и внешнего блока, представляет собой сложное устройство.

В нем уже имеются различные очищающие воздух фильтры и другие блоки, задача которых – создание оптимальных климатических условий в помещении. Но их рабочие возможности весьма ограничены. Даже мощные бытовые кондиционеры могут не справляться с охлаждением больших помещений.

Их использование может оказаться экономически неоправданным.

Идея установки обычных кондиционеров в огромных промышленных постройках, подземных парковках, помещениях, размеры которых превышают несколько сотен квадратных метров – будет нецелесообразной.

Но такая вентиляция требует соблюдения нескольких условий для нормальной работы:

• Хорошая звукоизоляция. Прохождение большого количества воздуха сопровождается заметным шумом.
• Сбалансированная подача на рабочие точки. Скорость забора и передачи воздуха мощными кондиционерами способна создавать сильный поток, который не подходит для супермаркетов.
• Контроль скорости воздуха в системе. Мощный воздушный поток, предназначенный для отведения примесей, образующихся в результате производства, способен вместе с ними «захватить» и мелкие детали, используемые в работе.
• Сохранение постоянного температурного режима. При высокой скорости движения больших объёмов воздуха их температура способна серьезно влиять на микроклимат помещения.

Итог: насколько востребованы форкамеры

Основное назначение форкамер – возможность управления поступающими внутрь помещения большими объёмами воздушных масс. В этом специальном помещении происходит разделение поступающих основных масс на рабочие каналы, предварительная очистка, нормализация скорости потоков и их температуры.

В зависимости от технического оснащения воздух может подвергаться дополнительной санитарной и другой необходимой обработке. Благодаря тому, что для этих целей выделено отдельное помещение, все вышеупомянутые процессы протекают незаметно и без неудобств.

Форкамера – обязательный элемент для обеспечения качественной вентиляции современных помещений закрытого и полузакрытого типа с большой квадратурой. Обычно ее создание планируется еще на этапе проектировки, поэтому любые связанные с ней строительные вопросы не возникают.

Помните, что обустройство форкамеры – не такое простое занятие, как может показаться на первый взгляд. Без грамотного подхода к проекту можно получить лишь пристройку сомнительной пользы.

Схема вентиляции с форкамерой

форкамерный двигатель Форкамерно-факельное зажигание. Кто нибудь знаком с таким видом двигателя 22 ответа



форкамерный двигатель газ 3102

В разделе Сервис, Обслуживание, Тюнинг на вопрос Форкамерно-факельное зажигание. Кто нибудь знаком с таким видом двигателя? заданный автором Денис Андреев лучший ответ это Принцип форкамерно-факельного зажигания был разработан Горьковским автомобильным заводом (автор – Эварт Г. В. ) в сотрудничестве со специалистами Института химической физики АН СССР еще в 50-е годы. Авторское свидетельство на разработку было получено 18 декабря 1956 года.Толчком к созданию двигателя с форкамерно-факельным зажиганием на «ГАЗе» послужил серийный выпуск в 1972 году таких моторов японской фирмой Honda, которая смогла обойти приоритетность отечественного патента. Советский двигатель получил обозначение ГАЗ-4022.10. От своего предшественника ГАЗ-24Д он отличается новой головкой блока цилиндров с иными газовыми каналами, дополнительными маленькими впускными клапанами для форкамер, системой впуска воздуха, настроенным выпуском, увеличенным ходом клапанов, модернизированным распредвалом. Кроме того, были разработаны карбюратор К-156 оригинальной конструкции, распределитель зажигания, новая система охлаждения двигателя (как у двигателя ВАЗ-2101), а водяной насос внедрили в блок цилиндров. Впервые на этих моторах ГАЗ был применен воздушный фильтр с бумажным фильтрующим элементом.Приемочные испытания автомобиля ГАЗ-3102, на который устанавливался двигатель ГАЗ-4022.10, были проведены в 1980 году. Они показали преимущество этого автомобиля перед ГАЗ-24 по топливной экономичности и токсичности отработавших газов, особенно по показателю выброса окиси углерода. В том же году были выпущены первые 25 автомобилей с данным мотором.Затем документацию по изготовлению двигателей ГАЗ-4022.10 передали Заволжскому моторному заводу, который с 1981 года начал их серийное производство, но уже под новым названием – ЗМЗ-4022.10. Наибольшее количество этих моторов было выпущено в 1986 году – 4000 шт. Всего за 11 лет произведено около 27 тыс. автомобилей ГАЗ-3102 с двигателями ЗМЗ-4022.10.Однако последующая эксплуатация автомобилей ГАЗ-3102 с двигателями ЗМЗ-4022.10 не подтвердила их значительной топливной экономичности. Сложность конструкции и необходимость финансовых затрат на доводку моторов обусловили прекращение их выпуска в 1992 году. На смену этим двигателям пришли модели ЗМЗ-402.10 и ЗМЗ-406.10.

ссылкаПервоисточник сейчас это уже все в прошлом

Привет! Вот подборка тем с ответами на Ваш вопрос: Форкамерно-факельное зажигание. Кто нибудь знаком с таким видом двигателя?

Ответ от CatSoupА как жеж, целая глава истории отечественного гавномобилестроения, правда на помойке они уже все…

Ответ от Johniна Волгу 3102, такие движки ставили, ЗМЗ-4022.10.

Ответ от Николайвсе дизеля на этом принципе работают правда у КАМАЗа нет таковойА у других марок почти у всех есть.Правда она перкочевала из ГБЦ в днище поршня — КрАЗ, МАЗ, ИСУДЗУ, НИССАН-ДИЗЕЛЬ, и др.на заре развития были такие дизеля которые имели калильное зажигание, чтобы запустить такой дизель нужно было раскалить докрасна шар чугунный и вставить его в спец приспособление в ГБЦ.В более поздних был кран-декомпрессор с фитилем внутри, байонетного крепления, у него была трубочка на конце, в которую вкладывался фитить, поджигался, затем раскрычивали кривым стартеров маховик и втыкали в гнездо этот кран-деромпрессок в еще более поздних дизелях эта система умерла сменившись на воспламенение от сжатия. Но камера форсгорания оставалась долгое время в ГБЦ, и тлько в 40- перекочевала в поршень..

Ответ от NIKЭто дизельные двигателя с такой конструкцией

Ответ от Ёергей СёминОно померло так и не родившись….

Ответ от Serzh .В США в 60-х уже инжекторы были, а мы в 80-х форкамеры на допотопный карбюратор приделали…

Привет! Вот еще темы с нужными ответами:

Факельное зажигание

Мы отнюдь не отрицаем того, что факельное зажигание, которое сейчас привлекает у нас столько внимания, не заслуживает к себе самого серьезного отношения

Однако мне хотелось бы подчеркнуть, что это мероприятие не должно заслонить или ослабить внимание к другим, на наш взгляд, не менее важным вопросам, что, к сожалению, наблюдается в ряде случаев.
 . Воспламенение очень бедной смеси требует применения предкамер, факельного зажигания и других подобных устройств.
 

Воспламенение очень бедной смеси требует применения предкамер, факельного зажигания и других подобных устройств.
 

Двигатели, использующие газ низкого давления, с факельным зажиганием, работают по тем же принципам, что и двигатели с высоким давлением газа, но горючий газ у них смешивается с воздухом при меньшем давлении во впускном трубопроводе или в предкамере и затем поступает в цилиндр. После этого в цилиндр впрыскивается дистиллятное топливо, которое инициирует процесс сгорания. У этих двигателей несколько короче процесс газообмена, что понижает термический КПД.
 

Еолыпое значение в деле расширения применения га-зодизплей имеет применение факельного зажигания га-зовоздушпой смеси, осуществляемого запальным жидким топливом. Этот способ важен для работы по газожидкостному циклу двухтактных дизелей во всем диапазоне нагрузок и при параллельной работе, чего не удавалось достигнуть для двухтактных дизелей с обычным искровым зажиганием.
 

Двигатели, работающие на газе высокого давления, с факельным зажиганием, действуют по принципу газодизеля, когда заряд вспомогательного топлива ( обычно дистиллятного, около 5 % общего количества топлива) впрыскивается через топливный клапан непосредственно перед ВМТ и инициирует процесс сгорания. Газ воспламеняется по мере поступления в цилиндр, что обеспечивает полноту сгорания без детонации и преждевременного воспламенения. В этих двигателях около 5 — 7 % эффективной мощности затрачивается на сжатие газового заряда. При прекращении подачи газа они могут переводиться на работу на дистиллятном топливе.
 

Безусловно, мощным средством интенсификации зажигания бедных смесей является так называемое факельное зажигание. Работы по этому типу зажигания широко ведутся в промышленности и в научно-исследовательских институтах. Тем не менее мне не представляется целесообразным подробно останавливаться на этом вопросе.
 

На рис. 34 показана головка одного из цилиндров двигателя ГАЗ-51Ф с факельным зажиганием, разработанного на Горьков-ском автомобильном заводе. Го-ловка цилиндров имеет предкамеры 2, которые соединены с основными камерами сгорания 6 двумя каналами А, расположенными под углом.
 

Только в последнее время стало возможно применение переобедненных смесей на двигателях специальной конструкции с факельным зажиганием смеси, от вспышки нормальной или экономичной смеси в запальной зоне камеры сгорания двигателя.
 

В нашей стране сейчас подготавливается выпуск новых грузовиков ГАЗ-52, на которых будет установлен верхнеклапанный двигатель с факельным зажиганием ( форкамерный), что позволит на 10 — 15 % снизить, расход топлива, а также значительно уменьшить загрязнение воздуха окисью углерода и повысить скорости автомобилей.
 

Наиболее перспективными являются двигатели с наддувом, газотурбинные, с непосредственным впрыском легкого топлива и принудительным воспламенением, с факельным зажиганием, а также роторно-поршневые и многотопливные двигатели.
 

По смешанному: а иклу работают дизельные двигатели с воспламенением от сжатия, а также газодизельные и газовые двигатели с факельным зажиганием.
 

При сжатии ( рис. 140, б) ( положения / и / /) клапаны 1 и 3 закрыты, газовоздушная смесь поступает в камеру факельного зажигания, разбавляя воздухом находящийся в ней газ.
 

Плазменная свеча зажигания

Реализовать плазменный способ зажигания в двигателе внутреннего сгорания, однако, не так просто. Плазменная свеча зажигания изображена на рис. 1. Под центральным электродом в изоляторе свечи выполнена небольшая камера. При возникновении электрического разряда большой длины между центральным электродом и корпусом свечи газ в камере нагревается до очень высокой температуры и, расширяясь, выходит через отверстие в корпусе свечи в камеру сгорания. Образуется плазменный факел длиной около 6 мм, благодаря чему возникает несколько очагов пламени, способствующих воспламенению и сгоранию бедной смеси.

Форкамера

Во вращающейся форкамере угол наклона может быть достаточно мал, чтобы шихта не проваливалась в печь, и в то же время расплав не будет неподвижен в силу вращения камеры.
 

В циклонной форкамере достигнуты удовлетворительные результаты безфорсуночного сжигания топлива. Однако тяжелые условия работы кладки циклона ( разрушение пережимов у выхода из циклона) пока что лимитируют широкое применение безфорсуночного циклонного сжигания мазутов для котельных установок.
 

В форкамере аэродинамической трубы находится воздух [ k cp / tv: 1 4; R 287 Дж / ( кг — К) ] при температуре Т0 293 К.
 

Над форкамерой и средней частью печи свод прямой, а к концу печи — понурый. Свод служит около 6 месяцев.
 

В форкамерах дизелей, куда практически не попадает масло, в реактивных двигателях, когда сжигается топливо без примесей масла, на стенках камер откладывается нагар чисто топливного происхождения В тех же машинах и механизмах, где совершенно нет сгорания топлива, как например, в компрессорах, наблюдается образование нагара чисто масляного происхождения. В карбюраторных двигателях, а также в дизелях, в основной камере сгорания, нагар образуется одновременно и из топлива, и из масла.
 

ПРЕДКАМЕРА, форкамера, аванкамера — полость в головке цилиндра двигателя внутр.
 

Нижняя часть форкамеры выкладывается в виде прямоугольного раструба с промазкой углов. Верхняя часть форкамеры состоит из ряда полуколец и арок, внутренние поверхности которых подтесаны по опалубке.
 

Геометрические размеры форкамеры должны быть такими, чтобы заключенный в ней объем воздуха не создавал резонанса на низшей собственной частоте. Для уменьшения пульсаций давления, которые могут возбуждаться рабочим колесом в форкамере, внутренние поверхности ее облицовывают звукопоглощающим материалом.
 

В центре форкамеры установлена мазутная форсунка, применяемая в случае перерыва в подаче газа. Давление газа перед горелками поддерживается до 0 5 ати.
 

Изменяя размеры форкамеры и производительность машины, регулируют время пребывания угля под давлением. Изотермическое выдерживание нагретого угля в условиях немедленного наложения давления в форкамере непрерывного действия обеспечивает протекание термохимических процессов разложения угля в наиболее благоприятном направлении — происходит сохранение и накапливание смолистых веществ в жидком состоянии и хорошая пластификация слабоспекающихся углей.
 

При осмотре форкамеры, снятой с двигателя после работы с испарительным охлаждением, установлена чешуйчатая структура нагара; на отдельных поверхностях форкамеры и контрольном участке съемной вставки нагара вообще не было, а имевшиеся слои нагара легко удалялись.
 

Повторным взвешиванием форкамеры и ее вставки с контрольным участком установлено уменьшение массы этих деталей на 51 мг по сравнению с массой, полученной перед проведением эксперимента.
 

Увеличивать длину форкамеры L свыше 3 5Яф нецелесообразно, так как это не дает существенного снижения расхода газа.
 

7gear.ru

Предкамерный двигатель и форкамера — Auto-Self.ru

Форкамера (предкамера) представляет собой специальную полость, которая расположена в головке цилиндров ДВС. Данная полость конструктивно сообщается с основной камерой сгорания в надпоршневом пространстве посредством одного и более каналов. Предкамерный (форкамерный) двигатель может быть как бензиновым, так и дизельным.

Рекомендуем также прочитать статью о том, что будет, если в дизельный автомобиль залить бензин. Из этой статьи вы узнаете о возможных последствиях такой заправки для дизельного мотора

ДВС подобного типа представляет собой конструкцию, в которой смесеобразование и наполнение цилиндров происходит следующим образом:

• топливно-воздушная смесь подается в предкамеру;
•  далее происходит частичное воспламенение смеси;
• в результате сгорания давление в форкамере нарастает;
• под действием такого давления разогретые пары топлива и газы от частичного сгорания в форкамере проникают в основную камеру сгорания в надпоршневом пространстве;

Для чего нужна форкамера в двигателе

Предкамера является предварительной камерой сгорания, в которую подается часть от общего заряда топливно-воздушной смеси, где происходит воспламенение топлива. Объем форкамеры составляет около 30% от общего объема основной камеры сгорания.  Назначением данного решения выступает улучшение наполнения цилиндров, более эффективная организация газовых потоков в основной камере, а также повышение качества смесеобразования.

Данная схема позволяет реализовать более плавное и равномерное нарастание давления в основной камере сгорания, что снижает ударные нагрузки в цилиндрах ДВС.

Моторы с форкамерой работают мягче и полноценно сжигают топливно-воздушную смесь, уменьшается токсичность выхлопа, повышается КПД и снижается расход горючего.

Система форкамерно-факельного зажигания

Наличие форкамеры означает, что рабочая камера сгорания в таком двигателе разделена на составные части: предкамеру и основную камеру.  Давайте рассмотрим принцип работы системы на примере карбюраторной модели ГАЗ «Волга» с предкамерным ДВС.

В предкамеру смесь поступает по специальному каналу, который выполнен во впускном коллекторе и ГБЦ. Смесь в форкамеру подается переобогащенной, для чего в карбюраторе присутствует отдельная секция. Предкамера также имеет отдельный впускной клапан. Далее происходит поджиг указанной смеси при помощи искры от свечи зажигания. В этот момент открывается впускной клапан основной камеры сгорания, который приводится в действие распредвалом ГРМ. В основную камеру поступает топливно-воздушная смесь. Порция этой смеси обедненная.

Рекомендуем также прочитать статью о том, что такое гидрокомпенсатор. Из этой статьи вы узнаете о назначении и функции гидротолкателей в устройстве ГРМ.

Предкамера соединяется с основной камерой специальными сопловыми каналами, через которые в основную камеру прорывается пламя, газы и пары горючего из форкамеры. От контакта с ними обедненная смесь в основной камере также воспламеняется. Получается, форкамера представляет собой своеобразный механический «подвпрыск», отдаленно напоминая принцип двухступенчатой работы современных дизельных инжекторных форсунок.
