Как установить буксировочную розетку и типы

Здесь вы можете получить Установка буксирной розетки, Дополнения и Типы электрических розеток фаркопа. Дом на колесах или прицеп по закону должен быть оборудован определенными сигнальными огнями. Они подключены к стандартной розетке, называемой розеткой 12N, которая обеспечивает питание 12 В для питания указателей поворота, стоп-сигналов, задних фонарей, подсветки номерного знака и противотуманных фар.

В то время как розетки 12N достаточно для включения основных фар, вам может потребоваться питание от автомобиля для других, несущественных аксессуаров, таких как фонари заднего хода. Дом на колесах без собственного аккумулятора также может нуждаться в дополнительном питании для внутреннего освещения, холодильника или насоса. Для этого вам понадобится дополнительная буксирная розетка.

Содержание

Дополнение

Дополнительная розетка, которая устанавливается в автомобиле для подачи питания, необходимого для этих дополнительных элементов, известна как дополнительная розетка или розетка 12S. он подходит почти к первой розетке и, как и оригинальный, имеет внутри семиконтактное соединение. вы узнаете дополнительные розетки по их серым или белым заглушкам.

Стандартные розетки имеют черные колпачки.

Если вы устанавливаете фаркоп и планируете буксировать дом на колесах, стоит установить оба типа розеток. Вы можете купить как обычные розетки 12N, так и дополнительные 12S в виде полного комплекта в магазине запчастей или у специалиста по буксировке. В комплект должно входить все необходимое, чтобы розетка подходила к автомобилю, например монтажные кронштейны, проводка, погодные уплотнения, индикаторное реле, красная лампочка на приборной панели и крепежные винты.

Реле

Если в вашем трейлере есть встроенный аккумулятор, вы хотели бы, чтобы он оставался заряженным. Можно, конечно, подключить сетевое зарядное устройство, если есть удобный источник питания, но альтернативный вариант — использовать специальное комбинированное реле, которое подключается к цепи зарядки автомобиля. это позволяет генератору автомобиля заряжать вспомогательную аккумуляторную батарею.

Комбинированное реле

Соединения 12S

Международный код дополнительной буксирной розетки: 1 (L) Желтый — фонарь заднего хода 2 (54G) Синий — запасной 3 (31) Белый — масса 4 (R) Зеленый — аксессуары или аккумулятор 5 (58R) Коричневый — сигнальная лампа 6 (54) Красный — только холодильник 7 (58L) Черный — запасной

2. Дополнительный кронштейн

Если вы устанавливаете розетку 12S в дополнение к блоку 12N, вам потребуется установить дополнительный монтажный кронштейн. Руководствуясь инструкциями, установите кронштейн под буксировочный шар. Если вы устанавливаете оба типа розеток, установите двойной кронштейн на фаркоп.

3. Проводка розетки

Для подключения розетки 12N см. проект 15. Розетка 12S подключается таким же образом. Снимите примерно 40 мм внешней изоляции с кабеля и оголите семь проводов примерно на 1/4 дюйма (6 мм) каждый. Следуйте коду в шаге 1 и подключите провода к соответствующим клеммам в розетке.

4. Подсоедините розетку

После подключения устройства установите атмосферостойкое уплотнение на заднюю часть розетки, затем установите весь узел на монтажный кронштейн. Совместите отверстия для винтов в гнезде с отверстиями в кронштейне. Вставьте крепежные болты в гнездо, установите и затяните гайки на задней части устройства. Протяните провод в багажнике.

5. Подвод проводов

Желтый провод, контакт 1, подключается к цепи фонарей заднего хода автомобиля. Синий и черный провода, контакты 2 и 7 не используются. Коричневый провод, контакт 5, используется для сигнальной лампы, поставляемой с некоторыми караванами, для предупреждения таких опасностей, как опущенные опорные стойки и ручные тормоза. Чтобы подключить красный и зеленый провода, контакты 4 и 6, см. боковую линию.

6. Заземляющий провод

Заземляющий провод — это белый провод, подсоединенный к контакту 3. Протяните провод к подходящей точке на кузове автомобиля. Подсоедините кольцевой соединитель к концу провода и найдите существующую точку заземления или просверлите отверстие и закрепите провод саморезом. Убедитесь, что заземление плотное.

Типы электрических розеток фаркопа

Существует 3 типа буксирных электрических розеток.

Одиночный 7-контактный электрический разъем

Одинарный 7-контактный электрический разъем, также называемый 12(N), в стандартной комплектации устанавливается на любой фаркоп.

Они обеспечивают питание от фаркопа прицепа или каравана. Если вам нужно буксировать только прицеп, часто этого достаточно. Вы можете буксировать караван, используя только одну электрику, но внутренние функции каравана, такие как холодильник, не будут иметь питания. вам понадобится адаптер, если ваш караван имеет 13-контактную электрику. Даже если вы будете использовать фаркоп только для крепления велосипеда, мы рекомендуем вам просто установить одну розетку, чтобы вы могли подключить легкую доску к велосипедам.

Двойной 7-контактный электрический разъем

Двойной 7-контактный электрический разъем, также называемый 12(S), устанавливается в дополнение к одинарному 7-контактному разъему, если вы собираетесь использовать тягово-сцепное устройство для буксировки каравана, построенного до 2008 года.

дополнительная серая розетка обеспечивает питание для работы внутренних функций каравана, таких как внутреннее освещение, работа холодильника и зарядка аккумулятора во время буксировки. Этот тип розетки был заменен на караванах, построенных после 2008 года в Великобритании. Новые караваны теперь используют стандартную 13-контактную розетку, показанную ниже.

13-контактный электрический разъем

13-контактный электрический разъем в течение некоторого времени является стандартным в большинстве других европейских стран.

Это замена двух отдельных сокетов, используемых в настоящее время в Великобритании. 13-контактный разъем на самом деле представляет собой 2 7-контактных разъема, объединенных как минимум в один. Все караваны, произведенные в Великобритании с 2008 года, в стандартной комплектации оснащены 13-контактным разъемом ISO. в этом методе используется один разъем с 13 контактами внутри, а не традиционные два отдельных 7-контактных разъема. 13-контактные разъемы также используются на некоторых автомобилях, особенно со съемными фаркопами, когда недостаточно места для установки двух отдельных разъемов за бампером.

Jacques Towbar & Leisure Services

Электрические системы буксировки

Автомобили, автодома и коммерческие транспортные средства становятся все более сложными, поэтому очень важно учитывать, какой тип системы электропроводки и розеток вы хотите установить.

Если вы буксируете большой дом на колесах, прицеп-фургон, другое транспортное средство или используете его для перевозки велосипедов, вам потребуется установить электрическую розетку и комплект проводки.



Электрические розетки

У вас есть 3 варианта:

•  одиночный 7-контактный (12N)
• двойной 7-контактный (12N и 12S)
• Одиночный 13-контактный



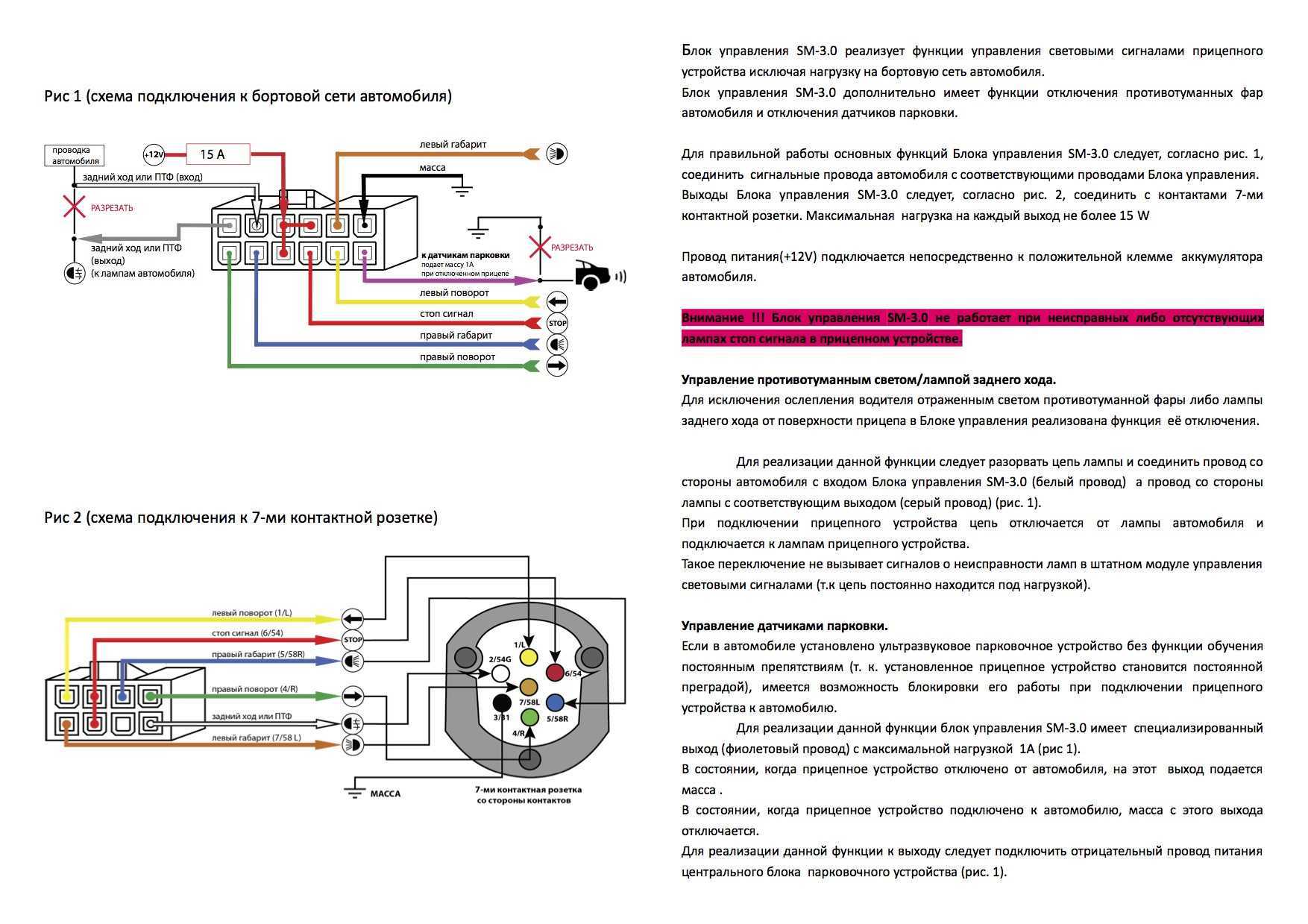

Комплекты проводки

На старых автомобилях можно выбрать между установкой байпаса (универсальная проводка послепродажного обслуживания) и электрооборудованием для конкретного автомобиля. На новых автомобилях необходимо установить комплект проводки, одобренный производителем. Это гарантирует, что компьютерные системы и функции безопасности не будут скомпрометированы. Установка байпаса или другой электрической системы может поставить под угрозу безопасность и привести к аннулированию гарантии.



Специальные комплекты проводки

Специализированные комплекты проводки являются рекомендуемым вариантом, особенно для современных транспортных средств, легковых автомобилей, фургонов и автодомов со сложными компьютеризированными системами управления. Электронные системы, способные распознавать, когда прицеп или другое транспортное средство подключено, требуют корректировки характеристик вождения транспортных средств с точки зрения устойчивости веса, прохождения поворотов, торможения и функций безопасности. Такие функции, как датчики парковки, могут негативно повлиять на маневренность и безопасность. В таких ситуациях специальная система проводки активирует бортовой компьютер и при буксировке автоматически отключает датчики парковки.



Преимущества комплекта проводки для конкретного автомобиля:

• Полная совместимость с бортовыми компьютерными системами
• Парковочные ассистенты отключаются во время буксировки
• Гарантия на автомобиль
• Качественное инженерное решение
• Разработано с учетом надежности и безопасности

Наше руководство по выбору подходящей розетки должно помочь вам принять решение. Но если вам нужна дополнительная информация и совет по лучшим вариантам, пожалуйста, не стесняйтесь обращаться к нам.

• Электрическая розетка 12N

  Электрическая розетка 12N

  Обычно называется одиночной 7-контактной электрической розеткой

  Имеет черную крышку и является наиболее распространенным и экономичным типом буксировочной розетки

  Этот тип розетки управляет всеми функциями заднего фонаря кроме реверса и используется на большинстве прицепов и караванов до 2008 года (но вы не сможете заряжать аккумулятор или внутреннее освещение каравана).

  12N Стандартное использование

  • Прицепы без аккумуляторов для отдыха
  • Лодочные прицепы
  • Велобагажники
  • В качестве клипсы для мух на велосипедных держателях
• Электрооборудование 12N и 12S

  Электрооборудование 12N и 12S

  Обычно называется двойной электрической розеткой с розеткой 12S (серая крышка), используемой в сочетании с розеткой 12N при буксировке караванов, тентов, конюшен и самосвальных прицепов. .

  Электрика 12S имеет постоянное питание 12 В и переключаемый источник питания 12 В и используется для зарядки аккумулятора вспомогательного оборудования для отдыха зарядом, полученным от системы зарядки тягача через автоматическое раздельное зарядное реле.

  Это гарантирует, что автомобильный аккумулятор и аккумулятор для отдыха останутся полностью заряженными и работоспособными даже во время интенсивного использования. Розетка 12S также содержит питание для фонарей заднего хода прицепа.

  12N и 12S Стандартное использование

  • Дома-фургоны с аккумулятором для отдыха
  • Палатки-прицепы с аккумулятором для отдыха
  • Прицеп-кейтеринг с аккумулятором для отдыха
• 13-контактный электрический разъем

  13-контактный электрический разъем

  Это буксирное гнездо новейшего типа и заменяет 12N и 12S (сдвоенные электроприводы). С сентября 2008 года все новые караваны оснащены 13-контактными вилками, которые соответствуют международному стандарту ISO11446 и британскому стандарту BSI. стандарты.

  У вас также может быть 13-контактная розетка для прицепа (8-контактная розетка), которая заменяет розетку 12N. Он имеет дополнительную цепь фонаря заднего хода, но не включает цепь на 12 В, которая становится все более распространенной на прицепах нового типа.

  13-контактная розетка является водонепроницаемой, так как соединение с поворотным замком больше подходит для съемных фаркопов, которые имеют одинарную пластину с пружинным креплением, которую можно сложить за бампером, чтобы сделать ее невидимой.

  13-контактный типичный вариант использования

  • Большинство домов на колесах, выпущенных после 2008 г.
  • Сейчас начинается стандартная установка на прицепы
  • Комбинирует 12N и 12S



Выбор правильного комплекта проводки

Когда вы решите установить фаркоп, очень важно выбрать правильный комплект проводки. Правильный комплект проводки защитит ваши инвестиции в автомобиль, дом на колесах или прицеп. S

Jacques Towbar Services предлагает два различных варианта подключения тягово-сцепного устройства — систему CANbus или универсальное обходное реле. Ниже приведено наше удобное руководство, которое поможет вам выбрать лучший вариант для вашего автомобиля.



КОМПЛЕКТ ПРОВОДОВ ДЛЯ АВТОМОБИЛЯ

Последней в интеллектуальной технологии является система CANbus. Эта система облегчает взаимодействие различных проводных и компьютерных систем, а также обнаружение соединения прицепа или каравана. Компьютеры с передовыми датчиками и функциями следят за безопасностью и устойчивостью как буксируемых, так и буксирующих транспортных средств. Они позволяют водителю автоматически выключать задние противотуманные фары и датчики парковки.

Программа стабилизации прицепа будет работать автоматически, когда датчики обнаружат изменения в рабочих условиях и подключении каравана или прицепа:

• Ассистент смены полосы движения
• Тормозная электроника
• Адаптивный круиз-контроль
• Система подвески (АСС)
• Электроника двигателя
• Система охлаждения двигателя
• Помощь при парковке
• Камеры заднего вида



ПРОФИ

• Одобрено всеми производителями транспортных средств
• Защищенная гарантия на автомобиль
• Система стабилизации прицепа и функции безопасности автомобиля активированы
• Парковочные ассистенты и противотуманные фары отключены при буксировке



ПРОТИВ

• Более высокая стоимость
