Содержание

установка ТСУ и его подключение

Автомобиль – это колёсное транспортное средство, предназначенное не только для перевозки пассажиров, но и для перемещения грузов. Для этого в его конструкции имеется специальное отделение, называемое багажником. Но не всегда объёма этого отсека бывает достаточно, чтобы вместить весь необходимый груз. Авто марки «Приора» в этом отношении ничем не отличается от других машин. Чтобы иметь возможность использовать прицеп, его необходимо надёжно прикрепить к автомобилю.

Установив фаркоп на Приору, можно не только перевозить разные грузы или трейлер, но и оказывать помощь по буксировке других автомобилей.

Смотрите также:

Что собой представляет устройство

Фаркоп – это тягово-сцепное устройство (ТСУ), которое устанавливается сзади на подрамник автомобиля и служит для сцепления с прицепом или буксировочным тросом.

Он состоит из следующих элементов:

балки;
двух кронштейнов крепления;
L-образной трубы с шаром на конце, играющим роль шарнира, вокруг которого оборачивается сцепной механизм;
подрозетника для установки разъёма подключения вилки прицепа.

Необходимо отметить, что для всех видов кузовов Лады Приора подобный принцип одинаков

Сзади автомобиля виден лишь кусок трубы с шаром, на который и надевается дышло прицепа. Такое нехитрое оснащение для автомобиля можно сделать своими руками или купить уже готовое. Для авто «Лада Приора» чаще всего используют покупные сцепные устройства следующих марок:

Bosal производства ООО «Бозал-Автофлекс»;
2170C от компании «Трейлер»;
VAZ-05, производства компании «Лидер плюс», особенно популярен у владельцев авто Приора универсал.

К подрамнику машины ТСУ крепится болтами или сварным соединением.

Смотрите также:

Как установить фаркоп на Приору

Он должен устанавливаться таким образом, чтобы крюк с шаром находился строго посередине заднего бампера.

Установка фаркопа на Приору осуществляется после проверки надежности крепления

Это необходимо для безопасной транспортировки прицепа, который не должен смещаться относительно оси автомобиля. Следовательно, нужно определить место для его установки на подрамнике. При этом может случиться, что для навески крепежного кронштейна понадобится делать тюнинг выхлопной трубы.

Для установки ТСУ понадобится следующий инструмент и приспособления:

электродрель или сварочный аппарат, если вы купили или соорудили сцепное устройство со сварным соединением;
комплект отвёрток и ключей;
усиливающие пластины;
антикоррозийное покрытие, например, паста «Антикор».

Если вы являетесь владельцем «Приоры» с кузовом универсал, стоит заглянуть под авто, и посмотреть, не подойдут ли для установки ТСУ уже имеющиеся в подрамнике отверстия. Чтобы установить фаркоп на Приору седан или хэтчбек, такие отверстия можно не искать, и в любом случае, потребуется либо сварка, либо сверление отверстий в нужном месте.

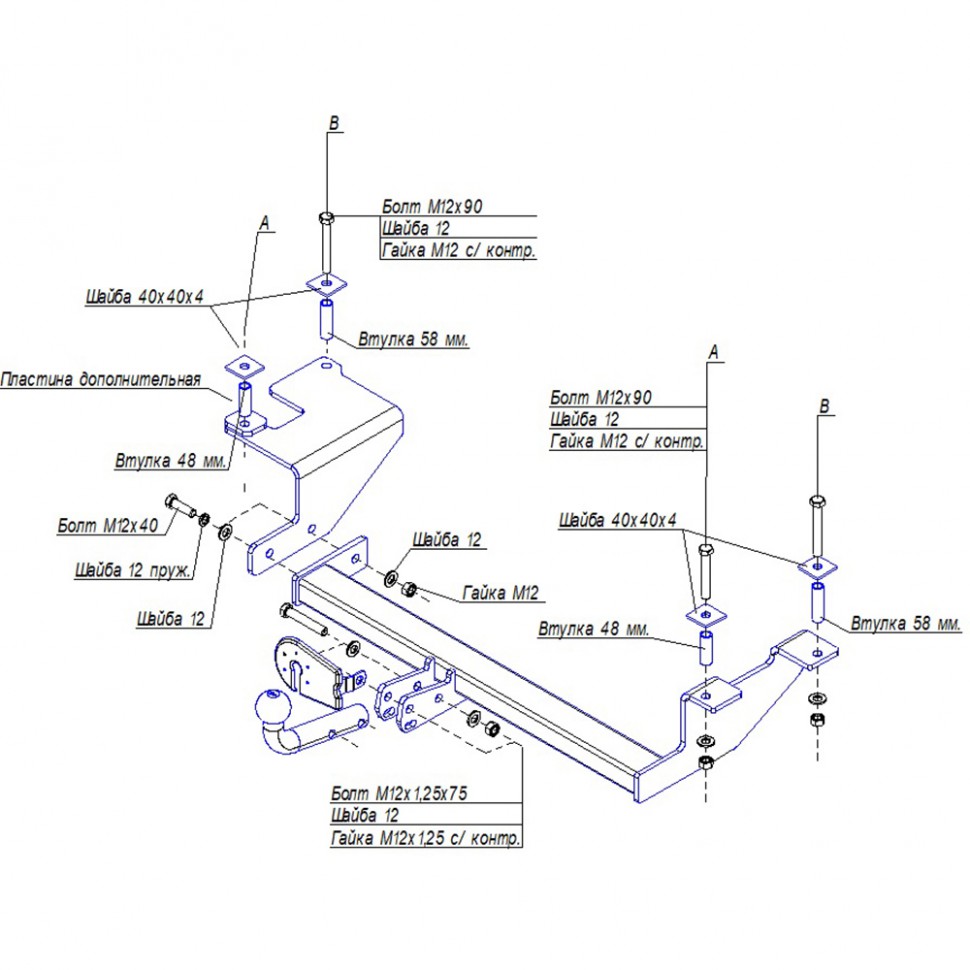

Порядок установки фаркопа на «Ладу Приора» следующий:

Снять задний бампер автомобиля. Даже если он и не будет сильно мешать, работать без бампера получится проще и быстрее.

Закрепляется фаркоп за счет усиливающей пластины при помощи болта и гайки

Наметить места для установки кронштейнов и сверления отверстий.
Просверлить отверстия диаметром 13 мм, и приварить в этом месте усиливающие пластины.

Обработать отверстия антикоррозийной пастой, чтобы избежать появления очага коррозии в месте сверления.
Установить правый и левый кронштейны, и прикрепить к ним балку с шаром. При затягивании болтов на кронштейнах не прилагать чрезмерных усилий, чтобы не повело лонжерон.
После подключения фаркопа к бортовой сети автомобиля, установить на место задний бампер.

Поставить фаркоп на Приору каждый автовладелец может самостоятельно, не обращаясь в сервисный центр, но при этом ему придётся зарегистрировать в ГИБДД изменения в конструкции автомобиля. Этого можно не делать, если:

производителем авто предусмотрена возможность установки ТСУ;
установленный фаркоп имеет сертификат;
установка была произведена в сертифицированном сервисном центре.

Отверстия для установки ТСУ имеются лишь в универсалах «Приора», а значит, обладатели седанов и хэтчбеков могут смело браться за монтаж устройства своими руками, поскольку регистрация его в ГИБДД им необходима в любом случае.

В некоторых случаях прокладка проводов предусматривает демонтаж заднего бампера

Смотрите также:

Подключение фаркопа на авто «Лада Приора»

Установка фаркопа на Приору не ограничивается одним лишь монтажом механической части устройства. Его необходимо подключить к электросети машины, закрепив на подрозетник разъём для подключения световых приборов прицепа или трейлера. Для этого в комплекте ТСУ серийного производства имеются провода различного цвета и розетка соответствующей конструкции, с закрывающейся крышкой.

Чтобы подключить фаркоп на любой модели «Лада Приора», необходимо:

Демонтировать планку в углу багажника и часть его декоративной обшивки. Именно там проходят провода на задние сигнальные огни и фонари автомобиля.

В жгуте проводов, идущих к задней фаре, нужно отыскать проводки сигналов поворота, габаритных огней, стоп-сигнала и провода заземления.
Присоединить к нужным проводам отводы на розетку фаркопа. Для этого следует зачистить соответствующие кабели и припаять к ним отводы. После этого нужно обязательно заизолировать места подключения.
Провести подключённый жгут проводников под бампером, выведя концы к розетке ТСУ.
Подключить розетку, припаяв проводки, согласно прилагаемой схеме. Закрепить разъём на подрозетнике.
Установить на место обшивку и планку в багажнике, а также бампер автомобиля.

Все розетки для фаркопа имеют одинаково пронумерованные контакты и соответствующего цвета провода для их подключения, а именно:

розовому цвету проводников соответствуют контакты 5 и 7 на разъёме, идущие на габаритные огни прицепной техники;
зелёный и синий проводки – это, соответственно, левый и правый сигналы поворота на автомобилях «Лада Приора», и они подключаются к 1 и 4 контактам розетки фаркопа;
стоп-сигналу соответствует шестой контакт разъёма и красный или оранжевый цвет провода;
чёрный проводок – это масса, или минусовая клемма АКБ, а припаивать его нужно к 3 контакту;
последний контакт розетки № 2, подключается к проводу от +12 Вольт.

Присоединив прицеп, и подключив его вилку к разъёму на ТСУ, нужно проверить работу сигнальных огней. Произведя подключение фаркопа, можно считать работу по его установке законченной.

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Комментарии запрещены.

Как установить фаркоп на приору хэтчбек

Здравствуйте! Вы наверняка согласитесь, что для многих автовладельцев ТСУ или тягово-сцепное устройство становится незаменимым помощником в повседневной жизни, в работе и бизнесе. Причем довольно часто они встречаются именно на отечественных авто. В связи с этим сегодня расскажу немного про фаркоп на Приору.

Этот автомобиль выпускается в нескольких кузовных версиях. Я говорю про хэтчбек, седан и универсал. Каждый из них имеет свои преимущества и определенные недостатки. Но сейчас речь не об этом.

Чтобы повысить функциональность машины, требуется установка ТСУ. Некоторые предпочитают это делать своими руками, другие отдают предпочтение автомастерским, где специалисты прекрасно знают, как установить подходящий фаркоп на тот или иной автомобиль Лада, ВАЗ или какую-то иномарку.

Прежде чем монтировать дополнительное оборудование, сначала следует купить подходящий фаркоп. Потому сначала расскажу немного о выборе, а далее там рекомендации по непосредственной установке.

Вопрос выбора

Если зайти в магазины автозапчастей, глаза начнут буквально разбегаться от огромного ассортимента. Скажу честно, если раньше главной проблемой был дефицит, то теперь это широкое разнообразие.

Есть множество брендов, которые выпускают ТСУ. Но не все из них готовы предложить конструкцию, которая подходит именно Приоре. Потому тут опытные автомобилисты выделяют 3 основных производителя.

Трейлер. Ознакомиться с продукцией этой фирмы вы можете по ссылке . Достойное качество, адекватные цены, простая, но удобная конструкция. Полностью себя оправдывает по всем параметрам. Есть модели специально для Приоры;
Лидер Плюс . Еще один хороший отечественный производитель. Преимущества те же, а каких-то существенных недостатков применительно к российскому авто не выявлено. Потому и повышенный спрос на их ТСУ;
Avtos . Хотя название на иностранном языке, по факту производитель наш. Тоже имеется хорошее качество, очень приемлемые цены и не возникает проблем с установкой.

Не спорю, что есть и другие фирмы, выпускающие не менее качественные тягово-сцепные устройства. Но не факт, что у них имеется решение конкретно под конструкцию Приоры. Плюс именитые зарубежные фаркопы стоят дороже. А цена не всегда показатель высокого качества, как показывает опыт.

Не забудьте уточнить вопрос используемого шара ТСУ . Они бывают разными, что несколько усложняет окончательный выбор. Из личного опыта могу с уверенностью рекомендовать вам съемные фаркопы.

Решать вам, что именно поставить на отечественный автомобиль. Главное, чтобы качество было на хорошем уровне. Иначе проблем в дальнейшем не избежать. Не тратьте зря деньги и время на дешевые фаркопы. Аналогичные советы я давал относительно выбора и установки ТСУ на автомобили Лада Ларгус и не менее популярную в России Ладу Весту .

Установка

Теперь переходим к нюансам монтажа фаркопа на автомобили Приору. Здесь есть несколько основных этапов.

Потому выглядит все примерно так:

вы выбираете подходящий фаркоп;
покупаете ТСУ, соответствующее конструкции Приоры;
устанавливаете металлическую часть;
монтируете электрическую проводку;
собираете машину в обратной последовательности;
проводите дорожное испытание;
цепляете прицеп;
проверяете его в деле при пустом и полном прицепе;
тестируете работу светового оборудования;
радуетесь полученному результату.

Но сама установка включает в себя монтаж металлоконструкции и работу с электрической частью.

Каждый этап достаточно ответственный, потому о них более подробно расскажу вам отдельно. Прилагаемые фото не для инструкции, а скорее для ознакомления.

Механический монтаж

Если вы купили хороший фаркоп, он будет комплектоваться пластинами жесткости, подкладкой для площадки ТСУ, а также резиновыми вставками для амортизации.

Хотя специалисты советуют проводить установку на профессиональных СТО, не все придерживаются этой рекомендации. Потому если вы хотите все сделать сами, подготовьте определенный набор, состоящий из:

дрели;
сверла на 12,5 мм;
наждачки разной фракции;
гаечных ключей под размер болтов на вашем авто;
антикоррозийного состава для металла;
ветоши;
обезжиривателя;
воды с тряпками для удаления грязи;
хорошего освещения;
смотровой ямы или в крайне случае надежного домкрата.

Сначала требуется отметить, в каких местах придется сверлить отверстия для последующей установки ТСУ. Убедитесь, что там не проходит проводка, иначе проблем будет еще больше.

Высверливаются отверстия, обрабатываются наждачкой и открытый металл покрывается антикоррозийными составами.

Остается аккуратно прикрутить крепежами, идущими в комплекте, фаркоп, не забыв о пластинах жесткости, вставках и амортизирующих прокладках. Затяните все крепления и убедитесь, что фаркоп держится на Приоре как следует. Если все готово, можно переходить на следующий этап.

Некоторые умельцы берут готовые чертежи, сваривают фаркопы своими руками. Это глупая затея, поскольку результат может серьезно разочаровать. В итоге все равно придется купить заводской ТСУ и устанавливать его.

Электрика

Этот этап более сложный в реализации, потому не каждый автовладелец без надлежащего опыта готовы выполнять такую работу своими руками.

Это вполне разумный страх, которого стесняться и стыдиться не стоит.

Лучше не рисковать, а доверить подключение профессионалам. Ведь вы рискуете целостностью всей электропроводки, а при неправильном подключении и вовсе возникает риск пожара.

Подключение выполняется примерно так:

открывается доступ к жгутам проводки от задних фонарей Приоры;
предварительно освобождается багажник, снимаются коврики;
включаются габариты, чтобы на левом фонаре тестером отыскать требуемый проводок;
к нему цепляется отрезок провода около 60 см длиной и маркируется;
выключаются габариты;
включается правый поворот;
делается аналогичная маркировка;
далее по списку идет левый поворотник;
теперь определяется и маркируется стоп-сигнал;
вся проводка соединяется в единый жгут;
он выводится через технологическое отверстие;
проводка протягивается к розетке ТСУ;
далее по схеме промаркированные провода соединяются с электрикой фаркопа;
подключается вилка прицепа;
проверяется работоспособность.

Не забывайте об обязательной необходимости изоляции всех проводов. Тут нужно быть предельно внимательными, чтобы не оставить оголенный провод. Иначе сразу же повышается риск сгорания всей электрики, короткого замыкания и возгорания транспортного средства.

Пусть эти слова кажутся пугающими, но я вовсе не отговариваю вас делать все своими руками. Просто важно понимать, с какими потенциальными рисками вы можете столкнуться. Потому нужно думать дважды. Я бы отдал предпочтение автомастеру при отсутствии надлежащего опыта в работе с электрикой.

На этом у меня все. Надеюсь, мне удалось вам немного помочь.

Спасибо за внимание! Подписывайтесь, комментируйте и задавайте свои актуальные вопросы!

(5 оценок, среднее: 3,20 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Какого бы класса ни покупал автомобиль российский гражданин в 80 случаях из 100, ему рано или поздно приходит мысль оснастить своё транспортное средство прицепом. Ну и «Приора», конечно, не избежала этой участи. Очень часто можно лицезреть это элегантное авто, бодро тянущее за собой прицеп, закреплённый за фаркоп (прицепное устройство). Однако, эта функция не установлена заводом. Её добавляют самостоятельно.

Кто выпускает фаркопы для «Приоры»

Сейчас в магазинах, торгующих запасными частями для автомобилей, наличествует огромный выбор прицепных устройств от различных производителей. Самые удачные из них это прицепные устройства от следующих фирм:

«Трейлер», город Ступино.
«Лидер ПЛЮС», Таганрог.
AvtoS, Коломна.

Ещё в магазинах встречаются изделия, не поддающиеся, так сказать, идентификации. Опыт показывает, что таким самоделкам лучше не доверять. Их надёжность не подтверждена документами. Из приведённых трёх производителей, можно выбрать любого. Но наибольшей популярностью у российских автовладельцев пользуется прицепное устройство В-10 от AvtoS.

Механическая часть установки фаркопа

После приобретения комплекта прицепного устройства для «Приоры» , первым делом нужно установить на автомобиль саму металлическую конструкцию. Вообще, вся эта операция делится условно на несколько этапов:

Приобретение фаркопа.
Установка несущей части.
Монтаж электропроводки, с подключением штекера.
Проверка на ходу.

В комплекте нормального производителя обязательно идут специальные пластины жёсткости, для подкладки под площадку фаркопа «Приоры», и резиновые, амортизационные вставки. Вообще, эту работу лучше всего выполнять на профессиональном СТО. Но, конечно, можно и самостоятельно провести операцию. Для этого понадобится:

Дрель со сверлом 12,5 мм.
Наждачная бумага.
Ключи на 17, 14 и 19 (в зависимости от болтов крепежа в комплекте фаркопа).
Антикор.

Работу нужно проводить на подъёмнике или на смотровой яме. Чтобы иметь доступ к днищу «Приоры». Установив автомобиль, приложить каркас прицепного устройства и мелом отметить точки просверливания.

Далее, нужно аккуратно просверлить 6 отверстий. Поверхность вокруг них обработать наждачной бумагой и покрыть антикором. Прикрутить каркас фаркопа. Пластины жёсткости установить изнутри кузова автомобиля. Под них подложить резиновые подкладки. Хорошо притянуть болты с гайками и проверить надёжность соединения. Всё, можно приступать к монтажу штекера для шнура прицепа.

Установка и подключение разъёма для световой сигнализации прицепа

Это самый тонкий и ответственный момент в установке на автомобиль прицепного устройства, ведь от правильного подключения размыкающего штекера зависит не только правильная работа фонарей, но и пожарная безопасность всего автомобиля.

Это связано с тем, что единого стандарта для распиновки этого разъёма не существует, и вполне можно вывести провод включения габаритных огней на массу прицепа. А это приведёт в лучшем случае к сгоранию предохранителя, а в худшем к замыканию проводки.

Итак, операция подключения. Для этого необходимо открыть доступ к жгутам проводов задних фонарей «Приоры». То есть освободить пространство в багажнике, вынуть коврик и всё что там находится. Включить габаритные огни. На жгуте левого фонаря вызвонить контрольной лампой нужный провод. Присоединить к нему отрезок длиной 55—60 сантиметров и прицепить к нему бумажку с обозначением. Выключить габаритное освещение. Включить правый поворот. Отметить аналогично. Потом левый, вызвонить на другом фонаре. Там провод сделать длиннее. Точно так же на правом найти стоп-сигнал. Если на прицепе имеется фара заднего хода, отметить и вывести её провод. Все получившиеся контакты собрать в один жгут. В днище «Приоры» имеются технологические отверстия, закрытые резиновыми пробками. Нужно вывести через них этот жгут и протянуть к разъёму фаркопа.

Подключение штекера прицепного устройства

В первую очередь необходимо найти массу на фишке прицепа. Для этого проверить сами фонари, и отыскать на них точки подключения «-» к устройствам. После этого определить этот провод на разъёме прицепа. Сопоставить его с фишкой фаркопа. На определившийся контакт подключить отдельный провод, замкнув его на кузов «Приоры». Таким же способом определить остальные выходы штекера, и соответственно присоединить провода из получившегося жгута. После этого можно проверить работу фонарей и смонтировать штекер в гнездо фаркопа. Жгут проводов обмотать изоляционной лентой и хомутиками закрепить на балке прицепного устройства. Вот и всё.

На видео, монтаж фаркопа на «Приору»:

Лада Приора сегодня чуть ли не самый распространенный на дороге автомобиль. Делают его у нас, достаточно качественно, полностью выдерживая весь технологический режим, и машина вполне способна удовлетворить рядового жителя нашей страны, которому от машины-то и нужна только съездить на работу и обратно, да когда-никогда выехать отдохнуть в ближайший лес. Автомобиль выпускается в трех кузовах: седан, хэтчбек и универсал.

Так что каждый может выбрать приору по своему вкусу и нужде: кому-то важен большой и объемный багажник, а кто-то стремится к компактности и маневренности на дороге.

Но сегодня нас интересует не это, а то как установить на Приору своими руками фаркоп, и при этом не сломать ничего в машине.

Выбор модели

Сначала нам нужно определиться с тем, как мы будем для себя искать фаркоп. На Приору найти несложно любой, причем нет разницы, что на хэтчбек, что на седан. Потребуется нам стандартный для нашей страны и всего ближнего зарубежья фаркоп на основе прицепного шара. Он очень прост, но полностью способен удовлетворить того, кто желает ездить с прицепом на своей машине. Внешне в задней части автомобиля мы можем с вами увидеть лишь трубу и торчащей на ней шар. В незримой нами части машины также остается еще, и рама с кронштейнами, которые осуществляют крепление всей этой конструкции к подрамнику автомобиля.

Когда фаркоп изготовляют, то сначала делают крепежную раму, а потому, в зависимости от глубины расположения подрамника, выводят на видимую часть сам шар и трубу, на которой он крепится. На Приору делается все просто – это стандартный автомобиль. Шар же во всей этой конструкции исполняет роль неподвижного шарнира, вокруг которого двигается дышло прицепа. За счет идеально гладкой формы прицепного вышло так, что прицеп может двигаться как в горизонтальной, так и в вертикальной плоскости абсолютно не создавая неудобств водителю.

Также существуют еще и такие виды прицепного оборудования:

На основе прицепного кронштейна.
С буксирным крюком.

Фаркоп Лада Приора

К слову, буксирный крюк при езде обычно создавал массу неудобств. Обычно при резком повороте прицеп мог резко дернуть машину в сторону из-за того, что он не фиксируется жестко. Нередко бывало и такое, что крюк отрывался прицепом. Такое случалось потому, что после долгого использования крюк потихоньку изнашивался, и сварка просто отрывалась.

Монтаж оборудования

Выбрав нужный фаркоп и все сопутствующие оборудования мы должны приступить к установке. Первым делом запасаемся оборудованием, нам потребуется: дрель, крепежные болты, паяльник, антикор.

Первым делом мы смотрим по Приору седан и выбираем нужное место под крепление на подрамнике. Это должно быть четко центр заднего бампера, так как фаркоп должен тянуть прицеп точно по центру автомобиля, чтобы при движении не смещался прицеп в сторону. Если такое произойдет, то это гарантированно приведет к аварии.

Итак, мы прикладываем кронштейны к подрамнику и отмечаем места, где будем сверлить крепежные отверстия. Просверлив их нужно сразу же обработать антикором, чтобы по подрамнику не пошла ржавчина.

Теперь нам нужно по схеме отыскать все сигнальные провода от световых приборов и свести их все в розетку на фаркопе. Розетка необходима для того, чтобы соединять или рассоединять электрическую схему прицепа и автомобиля во время отдельной стоянки прицепа. На прицепе, как правило, вилка уже есть, особенно если прицеп новый. Для соединения новых проводов со старыми нам лучше использовать пайку, так как просто смотав их изоляцией мы рискуем, что самый нужный момент провода могут рассоединиться и это приведет к поломке электрооборудования автомобиля.
