Со временем в дроссельном узле под воздействием картерных газов осаждаются частицы масла и пыли. Желательно не реже чем раз в 50-60 тыс. км. делать профилактику с частичной разборкой этого узла. О том, какое влияние оказывают загрязнения дроссельной заслонки на работу двигателя подробно рассказано в этой статье.На примере двигателя ВАЗ 2112 рассмотрим в деталях процедуру снятия-установки и промывки дроссельной заслонки.
Рекомендую все работы производить на остывшем двигателе, чтобы избежать ожогов. Для работы потребуется торцевая головка на 13, отвертки и баллончик с промывочной жидкостью. В качестве таковой хорошо подходит очиститель карбюратора, например Abro, который обладает отличным соотношением цена-качество.
Итак приступим. Снимите пластиковую крышку двигателя. Открутите пробку расширительного бачка, чтобы стравить давление в системе охлаждения. Открутите хомуты (показаны стрелками) и снимите воздушный патрубок и шланг принудительной вентиляции.
Масло в воздушном патрубке — это верный признак, что в дроссельном узле забит тонкий канал принудительной вентиляции. В этом случае все картерные газы проходят вместе частицами масла через большую ветвь вентиляции.
Открутите 2 хомута и снимите шланги подогрева дроссельной заслонки. Временно их можно заткнуть например старыми свечами. Открутите хомут и снимите шланг системы вентиляции бензобака. И остается только снять тросик и открутить 2 гайки крепления дроссельного узла.

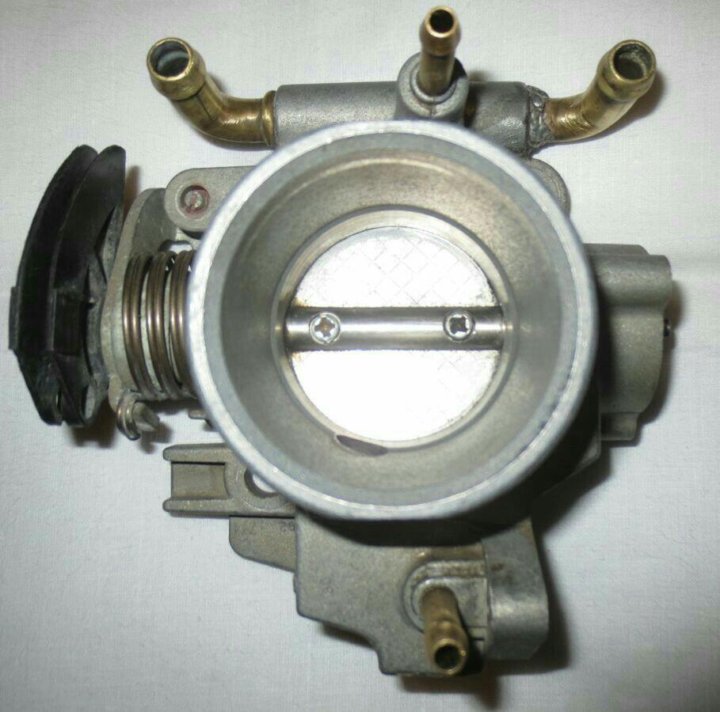

Это уже снятый дроссельный узел. Вот такой грязнуля.
А дальше берем очиститель и тщательно отмываем саму дроссельную заслонку и все каналы в узле.
Особое внимание уделите калиброванному каналу принудительной вентиляции картера. Зачастую он так сильно закоксовывается, что приходится прочищать его стальной спицей.
Открутив 2 винта снимите регулятор холостого хода и тщательно промойте его канал в корпусе дроссельного узла. Заодно можно проверить его состояние.
Вот так то оно лучше будет и двигателю легче работать:
Если прокладка дроссельного узла не повреждена, то её можно использовать повторно. В противном случае замените её новой.
Собираем все в обратной последовательности и наслаждаемся стабильным холостым ходом.
Если это показалось вам сложным, то за небольшое материальное вознаграждение готов помочь.скачать dle 10.6фильмы бесплатно
Метки к статье: Дроссельная заслонка
Замена дроссельной заслонки lada 2107 (ваз 2107)
Ремонтные работы по замене корпуса дроссельной заслонки ваз 2107 на ижекторном двигателе необходимо проводить на холодном двигателе, так как корпус заслонки достаточно сильно нагревается и его неудобно снимать. Обычно снятие и замену корпуса производят для замены уплотнительной прокладки, замены регулятора холостого хода или для замены самого корпуса в случае его механических повреждений.
Порядок выполнения ремонта выглядит следующим образом:
- В первую очередь необходимо отсоединить все колодки с проводами, а именно колодку питания датчика положения дроссельной заслонки, колодку с проводами регулятора холостого хода. Далее необходимо отсоединить от сектора привода дроссельной заслонки трос (см. Замена троса дроссельной заслонки ваз 2107).
- На следующем этапе необходимо снять со штуцеров шланги подвода и отвода охлаждающей жидкости, а так же центральный шланг вентиляции картера двигателя. Ослабьте отверткой хомуты их крепления и снимите. Сняв шланги, с них немного вытечет охлаждающая жидкость, поэтому уберите их повозможности немного в сторону, чтобы не намочить колодки с проводами и другие элементы электрической системы.
- Таким же способом, ослабив хомуты крепления снимаем широкий патрубок подвода воздуха к корпусу дроссельной заслонки и небольшого диаметра шланг подвода паров топлива.
- Теперь, когда все патрубки сняты, снимаем сам корпус. Торцовым ключом на тринадцать отверните две гайки его крепления к ресиверу и снимите корпус, так же снимите уплотнительную прокладу, расположенную между корпусом ресивера и корпусом дроссельной заслонки.
На этом ремонтные работы по снятию корпуса дроссельной заслонки ваз 2107 завершены. Произведите необходимый ремонт и установите все снятые детали в обратном порядке. Так же перед сборкой проверьте состояние пластмассовой втулки, расположенной в корпусе ресивера и предназначенной для конфигурации потока воздуха в нем. После сборки всех элементов, проверьте уровень охлаждающей жидкости в бачке и если требуется долейте.
Как известно, подача воздуха в двигатель автомобиля контролируется с помощью акселератора (педали газа). Акселератор в свою очередь непосредственно связан с дросселем. Таким образом, с помощью педали газа осуществляется регулировка частоты, с которой срабатывает дроссельная заслонка ВАЗ 2107.
- Как почистить дроссельную заслонку на Ваз 2107 инжектор?
- Промывка дроссельной заслонки
- Замена корпуса дроссельной заслонки
- Установка дроссельной заслонки на инжекторный двигатель
Именно дроссельная заслонка ВАЗ 2107 инжектор является тем элементом, который испытывает наибольшую нагрузку. Ведь за годы езды на автомобиле, на педаль газа нажимают практически несчётное количество раз! По причине того, что она так часто участвует в работе двигателя, ее необходимо периодически регулировать, а также проводить ряд профилактических мер.
Если вы заметили падение мощности двигателя, либо ваш автомобиль значительно увеличил потребление топлива, причиной тому может быть засорение дроссельного узла. Для того чтобы исправить ситуацию, его необходимо почистить или промыть. Как правило, чистка производится с помощью специальных аэрозольных средств. Процедуру чистки следует повторить дважды, причём делать это необходимо исключительно мягкими щётками.
Для промывки дроссельной заслонки ВАЗ 2107 применяют заранее подготовленным очистителем. Кроме самой заслонки, нужно обязательно промыть все доступные каналы, а особенно — канал принудительной вентиляции картера. В большинстве случаев, данный элемент засоряется больше остальных. Затем следует отвернуть датчик холостого хода и произвести промывку внутренних каналов.
Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на «холодном двигателе». Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.
Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:
2. Далее следует закрутить крышку расширительного бачка.
4. В завершении установки дроссельной заслонки устанавливаем декоративную пластиковую накладку, прикрывающую верхнюю часть движка.
Замена датчика положения дроссельной заслонки должна производиться тогда ,когда вы полностью уверенны в его неисправности, так как прибор этот не дешевый.
Поэтому в данной статье мы опишем процесс проверки и замены датчика положения дроссельной заслонки на примере автомобиля ВАЗ 2107.
1. Подготавливаем мультиметр.
4. «Минус» вольтметра подсоединяем к «массе» двигателя.
Напряжение должно быть около 5 В. Если оно меньше, то либо неисправна цепь питания, либо неисправен блок управления двигателем.
7. Два винта крепления датчика к корпусу дроссельной заслонки отворачиваем крестообразной отверткой.
8. Датчик положения дроссельной заслонки снимаем с оси заслонки. Снимаем поролоновое кольцо уплотнения.
9. Новый датчик ставим в обратном порядке, при этом следим, чтобы заслонка была закрыта. Датчик ориентируем так, чтобы сегментный выступ оси заслонки заходил в паз датчика.
