конструкция, принцип работы и ресурс

Сегодня около 80 % новых автомобилей оснащаются двухмассовыми маховиками. Чем вызвано такое решение? Объективны ли слухи о ненадежности этой конструкции, и как часто недешевый двухмассовый маховик нуждается в замене? О некоторых особенностях этого компонента трансмиссии расскажем на примере продукции концерна ZF.

ЧЕМ ПРОЩЕ, ТЕМ ЛУЧШЕ?

Казалось бы, классический маховик, представляющий собой круглую болванку с зубчатым венцом на внешней части, закрепленный на заднем конце коленчатого вала, вполне исправно выполнял свою функцию. Вернее, функции. Во-первых, через шестерню стартера, входящую в зацепление с зубчатым венцом маховика, он проворачивает коленчатый вал при запуске двигателя. Во-вторых, обладая большим весом, а значит, и высоким моментом инерции, маховик помогает поршням двигателя продолжить движение из так называемых мертвых точек. И, таким образом, нивелирует неравномерность вращения коленчатого вала. На плоскости маховика также монтируется ведущий диск сцепления. Вроде бы и двигатель запустил, и комфорта добавил… Чего же еще от него требовать? На самом деле экологические требования, предъявляемые сегодня к транспортным средствам, потребовали компромисса. Мощность нынешних двигателей постоянно увеличивается, но при этом, исходя из тех самых требований, работать они должны в режиме обедненной смеси. Возникающая в этом случае неравномерная работа четырехтактного двигателя ведет к тому, что в трансмиссию «транслируются» высокочастотные крутильные колебания. В случае с обычным маховиком и классическим механизмом сцепления гасить эти колебания предстояло демпферам ведомого диска. Но для двигателей с высоким крутящим моментом, «зажатых» жесткими экологическими требованиями, такого гасителя крутильных колебаний оказалось недостаточно. А значит, в конструкции трансмиссии потребовался дополнительный демпфер, самое удобное место для которого нашлось в конструкции маховика. Первые двухмассовые маховики появились в середине 1990‑х на дизельных моторах, а сейчас ими оснащаются большинство двигателей. Причем с двухмассовыми маховиками охотно «сотрудничают» все типы коробок передач: и «механика», и АКП, и вариаторы.

Модульная конструкция ZF, включающая двухмассовый маховик и узел сцепления.

КАК ОН УСТРОЕН

Двухмассовый маховик состоит из двух корпусов. Первый — тот самый классический маховик с зубчатым венцом, закрепленный на коленчатом валу. Второй корпус, опирающийся на подшипник скольжения, соединен с механизмом сцепления, если в трансмиссии механическая КП, или с гидротрансформатором, если автомобиль оснащен АКП. Внутри корпусов, допускающих свободное относительно друг друга смещение, расположены пакеты пружин, разделенные пластмасовыми сепараторами, а пространство между корпусами заполнено консистентной смазкой. Каждый пакет может содержать до трех пружин разной жесткости, а сепараторы, во-первых, не позволяют пакетам пружин при работе блокироваться, сцепляясь друг с другом, во-вторых, служат своеобразными направляющими, позволяющими пружинам свободно перемещаться в рабочем режиме по окружности внутри маховика.

В отличие от классического «незыблемого» маховика, современная двухмассовая конструкция продолжает совершенствоваться. К примеру, в арсенале продукции Sachs есть двухконтурные пружинные модули — в этом случае блоки пружин расположены не только по внутреннему радиусу, но находятся и в средней части системы, что повышает уровень демпфирования.

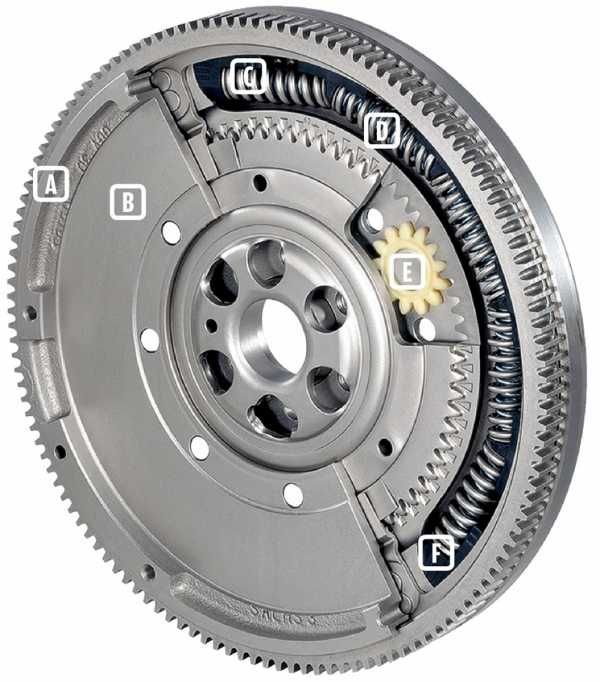

A — корпус маховика, закрепленный на коленчатом валу. B — корпус маховика, соединенный с механизмом сцепления или, при наличии АКП, с гидротрансформатором. С — пакет жестких пружин. D — пакет мягких пружин. E — планетарная шестерня. F — сепаратор, разделяющий пакеты пружин.

КАК ЭТО РАБОТАЕТ

Начнем с запуска двигателя, режима, вызывающего наибольшие нагрузки, так как трансмиссия в этот момент находится в состоянии покоя. Шестерня стартера входит в зацепление с зубчатым венцом корпуса, закрепленного на коленчатом валу, но крутящий момент к механизму сцепления передается только после того, как сработает связующее звено двух корпусов — демпфирующий пружинный блок. Пакеты пружин работают ступенчато: сначала сжимаются пружины с витками меньшего диаметра, а при недостаточном демпфировании в работу включаются жесткие пружины. И только после того, как пакеты пружин погасили резонансные колебания, крутящий момент от двигателя передается на коробку передач. Подобным образом двухмассовый маховик работает и при выключении двигателя. Начало движения также не обещает двухмассовому маховику легкой жизни — до перехода на прямую передачу крутильные колебания, передающиеся от двигателя, будут только возрастать. При этом двухмассовый маховик частично нивелирует ошибки водителя, связанные с несвоевременным переключением передач (если автомобиль снабжен МКП), обеспечивая достаточно комфортную, без существенных рывков работу трансмиссии. Понятно, что чем больше свободы обеспечивает двум корпусам, перемещающимся относительно друг друга, пружинный модуль, тем выше эффективность работы двухмассового маховика. Если конструкция с обычным маховиком позволяла демпферным пружинам ведомого диска сцепления гасить колебания не более чем на 15°, то первые двухмассовые маховики позволили увеличить этот диапазон до 25°. А последние разработки ZF обеспечивают перемещение второго корпуса относительно первого на 75° от центрального положения.

ШУМИТ? ПОМЕНЯЕМ!

Замена двухмассового маховика штука недешевая, так как помимо стоимости самой детали требуется демонтаж и маховика, и узла сцепления. И спешить с этой операцией не следует. Для начала нужно определить причину возможной неисправности, одним из симптомов которой может стать нехарактерный шум при пуске двигателя, не пропадающий и при движении. Разрушающее влияние на двухмассовый маховик может оказать целый «букет» причин. Во-первых, это проблемы, возникающие при запуске двигателя, когда стартеру приходится длительное время безрезультатно вращать маховик. В этом случае есть смысл обратить внимание на исправность электрической составляющей: аккумуляторную батарею (с обязательной проверкой чистоты клемм), стартер и т. п. Вторая причина, негативно влияющая на работоспособность маховика, — это состояние самого двигателя. Неритмичная работа форсунок, сбои в блоке управления двигателем — все это вызывает повышенные вибрации, негативно сказывающиеся на состоянии маховика. Буксировка тяжелого прицепа на большие расстояния, преодоление препятствий, связанное с пробуксовкой колес, все, что связано с разнопеременными нагрузками, «здоровья» двухмассовому маховику не добавляет. Отдельная история — это чип-тюнинг. Добавив мотору пару-тройку десятков лошадиных сил и повысив максимальный крутящий момент, мы однозначно снижаем ресурс маховика. Из всего вышесказанного может сложиться мнение, что двухмассовый маховик — штука весьма ненадежная. Отнюдь нет, но бережного отношения к себе требует. Кроме того, инженеры компании ZF выводят на рынок все новые и новые разработки, адаптируя это компонент с учетом новых решений в конструкции автомобиля. Например, это двухмассовый маховик со своеобразным динамическим тормозом для автомобилей с режимом Stop & Go. При выключении двигателя корпуса маховика фиксируют свое положение относительно друг друга, а при пуске двигателя продолжают движение из этого положения. И о ресурсе. Двухмассовому маховику вполне по силам отработать и более 150 тысяч км. Это, как правило, больше, чем интервал для замены сцепления. Но специалисты ZF рекомендуют менять маховик одновременно со сцеплением, что в последующем избавит от еще одной операции по демонтажу. Кроме того, уже сегодня концерн ZF для ряда автомобилей предлагает модульную конструкцию, включающую двухмассовый маховик и узел сцепления.

Хочу получать самые интересные статьи

5koleso.ru

Устройство маховика

Все автолюбители знают, что сцепление является одной из ключевых систем любого автомобиля. Основной задачей сцепления является передача крутящего момента на коробку передач. В системе сцепления одной из самых важных деталей является маховик, располагающийся между трансмиссией и двигателем. Какое устройство маховика, какие существуют разновидности данной системы и для чего необходим ведущий диск? Мы с Вами разберём все вопросы в этой статье.

Что представляет собой маховик и зачем он нужен?

При рассмотрении конкретных функций маховика выделяются следующие характеристики:

Уменьшение колебательных движений при вращении коленвала. В данном случае маховик можно рассматривать как одну из частей двигателя.
Передача момента с двигателя на КПП. Помимо этого, он является первичным диском сцепления.
Отвечает за передачу момента со стартера на коленвал.

Другими словами, маховик необходим для выполнения трех важных функций: запуска двигателя со стартера, передаче момента на КПП и обеспечение равномерной работы коленвала.

Сам принцип функционирования объяснить достаточно просто: представьте для наглядности обычный игрушечный волчок. Если волчок начинает раскручиваться от руки, то маховик — от вращательных движений коленвала. Волчок будет крутиться до тех пор, пока не закончится приложенная энергия. Ведущий диск способен передавать полученную энергию обратно, тем самым заставляя работать коленвал. В результате мы имеем замкнутую систему, при которой обеспечивается работа маховика.

Как устроен маховик?

Он представляет собой обычный диск диаметром 30-40 см. На торце располагаются зубья, благодаря которым достигается сцепление ведущего диска с валом стартера и последующее раскручивание коленвала при запуске двигателя. Маховик расположен на выходной части коленвала двигателя, а с другой стороны к нему фиксируется болтами корзина сцепления или гидротрансформатор. Отметим, что устройство маховика напрямую зависит от его принадлежности к определенной группе.

На сегодняшний день выделяются три вида маховиков:

Сплошной. Представляет собой простой чугунный диск с зубьями на торце. Такие модели распространены как на отечественных автомобилях, так и на иномарках, особенно эконом-класса.
Облегченный. Как правило, облегченная версия ведущего диска устанавливается или на авто с автоматической КПП, или на тюнингованные модели. Главная особенность такого диска — уменьшенная масса, вследствие которой достигается уменьшение инерции и увеличение КПД двигателя до 5%. Облегченный маховик является конструктивно упрощенной разновидностью сплошного типа. Основным его назначением является выполнение роли шестерни, которая вращается при запуске стартера.
Двухмассовый или демпферный . В настоящее время приобрел широкую распространенность вследствие своих преимуществ — гашения вибрации, устранения крутильных колебаний коленвала, повышения износостойкости синхронизаторов, защиты трансмиссии от перегрузок и понижения шума. Конструктивно усложненная модель маховика по сравнению с предыдущими видами.

Ввиду преимуществ демпферного маховика, он является предпочтительной и перспективной моделью в наше время. Именно поэтому мы предлагаем нашим читателям подробней ознакомиться с его устройством, ведь он всё чаще встречается на автомобилях.

Особенности устройства двухмассового маховика

Конструктивные особенности детали заключаются в наличии двух корпусов, один из которых устанавливается на коленвал с последующим соединением с коленвалом, а второй соприкасается рабочей поверхностью с диском сцепления. Соединение между корпусами обеспечивается за счет двух подшипников (осевого и радиального), которые могут свободно скользить вне зависимости от работы друг друга. Также в середине детали установлена демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной консистентной смазкой, она обеспечивает надежную работу пружин и сепараторов между ними.

Демпферный маховик

В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы

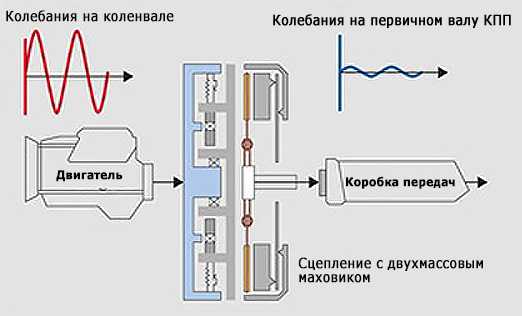

Принцип действия эффективный и простой одновременно. Из-за повышения инерционного момента масс на входном валу КПП резонансное количество оборотов становится меньше, чем диапазон оборотов ДВС. Благодаря этому обеспечивается гашение колебательных движений, генерируемых силовым агрегатом. Гашение колебаний достигается за счет демпферно-пружинной системы, которая не допускает соударений частей КПП. В результате достигается уменьшение нагрузки на рабочие элементы.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

Переключение передач становится более удобным и мягким.
Инерционный момент при переключении уменьшается.
Увеличивается ресурс ДВС и КПП.
В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Для этого следует придерживаться следующих рекомендаций эксплуатации:

не перегружать автомобиль;
не удерживать педаль сцепления в нажатом состоянии, например, при остановке на светофоре;
нельзя бросать педаль сцепления при начале движения и переключении передач;
не трогаться на повышенной передаче;
не допускать длительной езды на низких оборотах, особенно на дизельных автомобилях. В этом режиме крутильные колебания коленвала очень высоки, идёт повышенный износ пружин демпферной системы.

Неисправности сцепления

По итогам можно сделать следующие выводы: ведущий диск является неотъемлемой частью системы управления автомобилем. В наше время наиболее перспективной считается двухмассовая система маховика, которая имеет весомые преимущества перед остальными видами. А при правильной эксплуатации автомобиля Вы не будете бояться поломок достаточно продолжительное время.

autoleek.ru

Маховик и все,что нужно о нем знать.

Кто он и где находится маховик

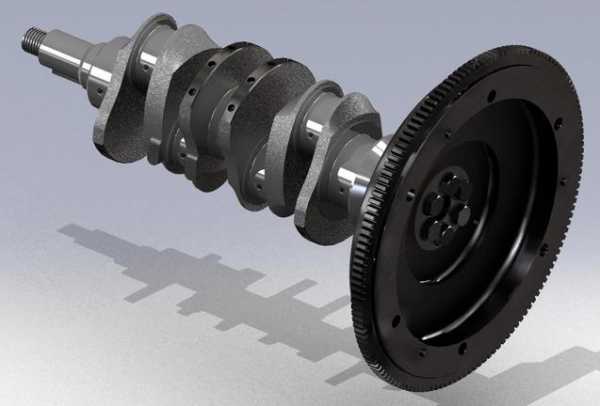

Сам по себе классический маховик довольно прост – это массивный металлический диск, имеющий диаметр порядка 30-40 сантиметров. Изготавливают его, как правило, из чугуна.

По внешней окружности этого круга располагается стальной обод с зубцами, именуемый венцом маховика. Зубчатая передача в данном узле отыгрывают очень важную роль, но об этом мы поговорим немного позже.

Где находится маховик? Найти маховик под капотом автомобиля с первого взгляда не получится. Расположена эта деталь в глубине двигателя и закрыта от посторонних глаз кожухами.

Если точнее, то место этого металлического диска на одном из концов коленчатого вала, который, как вы уже знаете, раскручивается при помощи поршней двигателя.

Крепится маховик к коленвалу очень прочно, так как ему приходится выдерживать сильнейшие нагрузки и быть посредником между мотором и коробкой передач.

О том, как выглядит маховик и где его место в автомобиле мы уже поговорили, теперь необходимо выяснить самое главное — так ли он нужен. Несмотря на внешнюю простоту и отсутствие сложных форм, без этой детали машина не начнёт движение, да и вообще не заведётся. Маховик выполняет следующие функции:

гашение паразитных колебаний коленвала;
передачу крутящего момента двигателя на трансмиссию;
обеспечение связи стартера с коленвалом.

Рассмотрим детальнее вышеперечисленные пункты. Одна из ключевых ролей маховика заключается в гарантировании плавной работы двигателя и гашении разного рода механических колебаний и вибраций.

Именно для этого диск изготавливают из тяжёлого чугуна – главное здесь его масса, благодаря которой обеспечивается накапливание энергии и поддержание вращательного момента коленвала при помощи инерции.

Следующая роль не менее важная – маховик выступает как посредник между двигателем и коробкой передач, а также, по сути, является частью механизма сцепления. Вся мощность мотора и крутящий момент, коими так любят хвастаться автолюбители, проходят через этот скромный, но тяжёлый диск и устремляются далее, через трансмиссию к колёсам.

И, наконец, последняя функция маховика. Немного ранее, описывая строение этой детали, мы упомянули о зубцах, располагаемых по внешней окружности диска, так называемом венце.

При помощи них в момент, когда вы поворачиваете ключ в замке зажигания, происходит зацеп шестерни стартера с вышеупомянутыми зубьями, благодаря чему создаётся первичное вращение коленвала и запускается процесс сгорания топлива в цилиндрах. Другими словами – двигатель начинает работу.

Виды

На сегодняшний день выделяются три вида маховиков:

Сплошной. Представляет собой простой чугунный диск с зубьями на торце. Такие модели распространены как на отечественных автомобилях, так и на иномарках, особенно эконом-класса.
Облегченный. Как правило, облегченная версия ведущего диска устанавливается или на авто с автоматической КПП, или на тюнингованные модели. Главная особенность такого диска — уменьшенная масса, вследствие которой достигается уменьшение инерции и увеличение КПД двигателя до 5%. Облегченный маховик является конструктивно упрощенной разновидностью сплошного типа. Основным его назначением является выполнение роли шестерни, которая вращается при запуске стартера.
Двухмассовый или демпферный. В настоящее время приобрел широкую распространенность вследствие своих преимуществ — гашения вибрации, устранения крутильных колебаний коленвала, повышения износостойкости синхронизаторов, защиты трансмиссии от перегрузок и понижения шума. Конструктивно усложненная модель маховика по сравнению с предыдущими видами.

Особенности устройства двухмассового маховика

.В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы

Ремонт маховика

Ремонт венца маховика Во время вращения шестерня бендикса зацепляется с зубьями венца маховика. Поэтому вся нагрузка во время работы накрадывается на шестерни. Со временем они стираются. В результате происходит поломка автомобиля, которая проявляется такими симптомами: автомобиль плохо заводится, стартер щелкает, но не крутится. Такие симптомы не постоянны. Автомобиль то заводится, то снова стартер щелкает или трещит. Это свидетельствует о плохом зацеплении шестерней бендикса и маховика. Если стерты зубья маховика в определенном месте, то стартер крутится и не запускает двигатель до тех пор, пока маховик не прокрутит дефектное место.

Через некоторое время шестерни попадают в зацеп, и двигатель запускается. Необходимо осмотреть венец маховика и шестерню бендикса, и в случае износа произвести замену. Ремонт можно сделать своими руками. Для этого необходимо достать маховик из автомобиля и с помощью молотка и зубила выбить венец. Если новый венец не надевается, его необходимо нагреть с помощью горелки или, даже лучше, электроплитки и, постукивая молотком, равномерно надеть на диск. Обратите внимание! Венец необходимо разогревать по всей поверхности и не очень сильно. Если разогреть докрасна, то это будет способствовать быстрому износу зубьев в местах разогрева. Иногда, если зубья не очень износились, венец с маховика снимают и одевают другой стороной. Для этого необходимо пометить несколькими метками диск и венец, чтобы, перевернув его, поставить на то же место. Это максимально сохранит балансировку маховика.

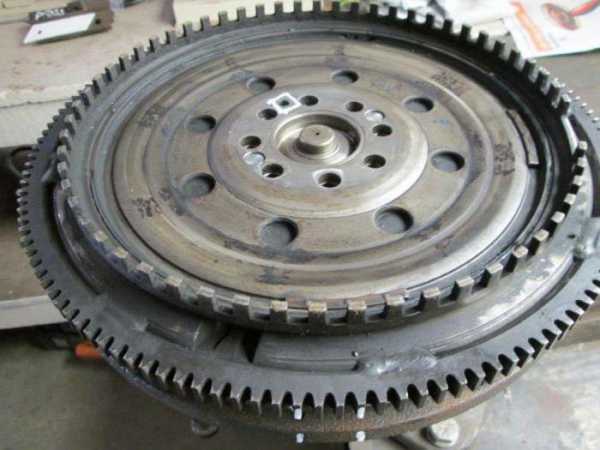

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя.

Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках. Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется: • Не перегружать автомобиль; • Не бросать педаль сцепления; • Не начинать движение с повышенной передачи; • Не пробуксовывать; • Не водить автомобиль агрессивно.

Какие преимущества и недостатки?

Переключение передач становится более удобным и мягким.
Инерционный момент при переключении уменьшается.
Увеличивается ресурс ДВС и КПП.
В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

описание, виды, назначение и принцип работы

Все знают, что главная задача двигателя заключается в преобразовании энергии на крутящий момент. Передача его осуществляется через специальный маховик диска сцепления. Данный узел имеется в любом автомобиле. Как он устроен и функционирует? Обо всем этом и не только – далее в нашей статье.

Характеристика

При сгорании топливно-воздушной смеси образуется огромный выброс энергии. Взрыв сопровождается ходом поршня, который, в свою очередь, связан с коленчатым валом. Последний имеет на своем конце маховик.

Именно он передает крутящий момент на коробку, а затем на колеса. Но между двигателем и КПП имеется еще одна деталь — корзина сцепления. Маховик передает крутящий момент неравномерно. Чтобы сгладить его, в устройстве имеется фрикционный диск. Благодаря последнему, автомобиль способен плавно трогаться и переключаться с повышенной на пониженную передачу (и наоборот).

Таким образом, маховик сцепления выполняет несколько функций:

Обеспечивает равномерное вращение коленчатого вала.
Передает крутящий момент на трансмиссию.
Выполняет запуск ДВС со стартера.

Последней характеристике уделим особое внимание. Вдоль окружности маховика имеются зубья (венец). Они входят в зацепление с бендиксом стартера. Когда водитель поворачивает ключ зажигания, ток поступает на электромотор. Муфта (бендикс) начинает входить в зацепление с венцом маховика. Коленчатый вал набирает обороты. Так производится успешный запуск двигателя.

Отметим, что сам маховик сцепления представляет собой круглый диск диаметром от 30 до 40 сантиметров. Располагается между корзиной сцепления и концом коленчатого вала. На втором конце вала есть шкив (при помощи ременной передачи задействуется ГРМ, система ГУРа и кондиционер). Существует 3 вида маховиков. Особенности каждого из них рассмотрим далее.

Сплошные

Эти маховики изготавливаются из чугунной стали.

Имеют стальные зубья по внешней поверхности. Очень популярны в автомобильной промышленности. Устанавливаются на бюджетные модели.

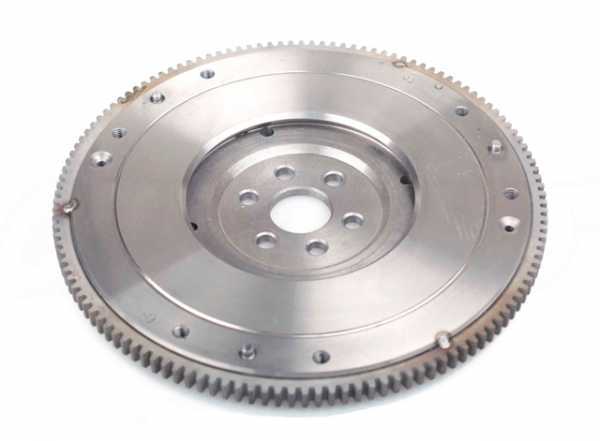

Спортивные

Главное их достоинство – малый вес. По сравнению с предыдущим типом, такие маховики весят на полтора килограмма меньше. Так мотору легче крутиться до высоких оборотов.

Однако инерция его тоже снижается — для повседневной эксплуатации такой элемент не подходит.

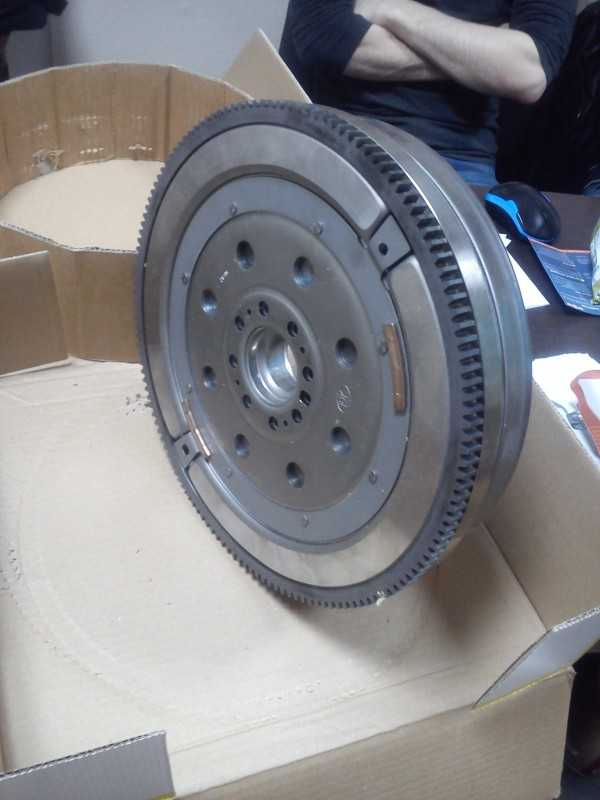

Двухмассовые

Они появились относительно недавно. Используются на автомобилях концерна «Ауди-Фольксваген». Также этот маховик называют демпферным. И если два предыдущих выполняют функцию только передачи крутящего момента, то двухмассовый также играет роль сцепления. Конструкция узла более технологична. Элемент гасит колебания и вибрации, снижает шумы и износ синхронизаторов. Идеально подходит для мощных современных двигателей.

Почему сейчас используют именно такое сцепление? Двухмассовый маховик способен передать крутящий момент на коробку максимально плавно, за счет работы демпферных пружин. Вес узла на порядок ниже, чем у аналогов. Также элемент очень компактен.

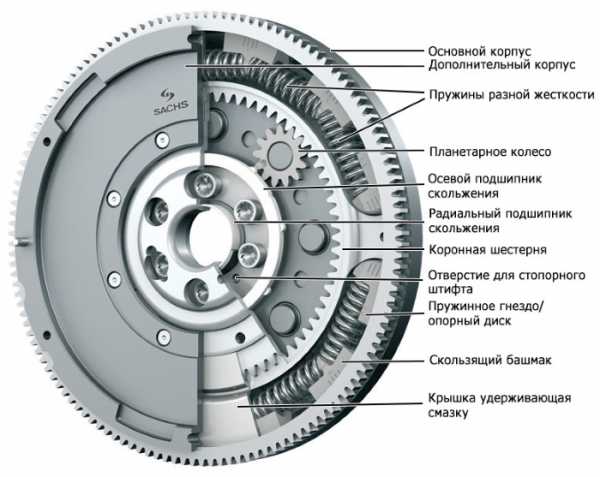

Устройство

Маховик сцепления включает в себя несколько элементов:

Пакет пружин.
Планетарную шестерню.
Радиальный подшипник.
Упор пакета пружины.
Разделительный «ползун».
Вспомогательный корпус.
Осевой подшипник.
Кожух для смазки.

Все это помещено в главный корпус маховика.

Как работает

Рассмотрим принцип действия. Демпферный маховик сцепления имеет ступенчатый алгоритм работы. Сперва задействуется мягкий пакет пружин. Они влияют на запуск и выключение ДВС.

Второй пакет имеет более жесткие пружины, благодаря чему обеспечивается демпфирование колебаний. Все вибрации от ДВС поглощаются именно этими пружинами.

Оба пакета соединяются при помощи двух подшипников скольжения:

Упорного.
Радиального.

О недостатках

Почему не на всех машинах снабжается комплект сцепления маховиком двухмассового типа? Первая причина – это сложность конструкции. В узле используется множество элементов (взять хотя бы два раздельных корпуса со своими пружинами), которые вдобавок заполняются особой смазкой. Если данный элемент выйдет из строя, замена сцепления маховика обойдется в 700-900 долларов. Следующий минус – низкий ресурс. Эти маховики редко доживают до ста тысяч. Они не любят активный режим езды с «кик-дауном». Резко бросать педаль сцепления и перегружать автомобиль здесь не получится, иначе долговечность и срок службы механизма останутся под вопросом. Такие авто не любят сложных маневров.

Также это сцепление должно быть отрегулировано. Пробуксовка диска приводит к повышенному износу накладок. Если проблему не устранить вовремя, возрастает нагрузка на элементы КПП (в том числе на синхронизаторы). В один момент включение передач будет сопровождаться характерным хрустом. А при запуске наблюдается шум стартера. В таком случае маховик сцепления требует срочной диагностики. Чтобы к нему добраться, нужно снять не только стартер, но и саму трансмиссию. А это дополнительные затраты.

Что убивает маховик сцепления?

Как отмечают отзывы, ресурс данного элемента составляет 100-150 тысяч километров. Специалисты говорят, что этот срок связан с неправильной эксплуатацией маховика сцепления. И дело не только в «кик-дауне». Часто владельцы (особенно на дизельных двигателях) выбирают самый низкий диапазон оборотов. По идее, это должно снизить нагрузку на мотор и уменьшить расход топлива. На практике уровень вибраций маховика возрастает. В работе постоянно задействуются демпферные пружины. Действуя под нагрузкой, они не выдерживают таких условий эксплуатации.

Также на ресурс влияет количество запусков ДВС. Частая эксплуатация мотора в режиме старт/стоп увеличивает нагрузку на первый пакет пружин. Также вибрации возникают из-за перебоев в работе систем зажигания и впрыска. Это тоже сокращает ресурс маховика сцепления. Если это коммерческий транспорт, большое внимание уделяется перегрузам. Когда автомобиль нагружен больше нормы, возрастает нагрузка не только на КПП, но и на маховик сцепления. Он перегревается. Вылетают пружины. Они не терпят таких нагрузок.

Шумы при переключении

Многие владельцы сталкиваются с проблемой эксплуатации таких маховиков. Возникает шум при переключении передач. В этом случае специалисты отмечают износ осевого подшипника, который расположен между вторичным и первичным валом. Такое случается вследствие высокой нагрузки на узел. Также цвет маховика приобретает желтоватый оттенок. Износ усиливается из-за отсутствия смазки между корпусами. В итоге «ползунки», пружины и тарелки работают «на сухую». Проблема лечится только заменой узла в сборе.

Итак, мы выяснили, что собой являет маховик сцепления, как он устроен и как работает.

fb.ru

Маховик

Маховик — не слишком сложная по своему устройству деталь двигателя, решающая сложные задачи

Двигатель

Маховик – одна из важнейших деталей двигателя. Он выполняет сразу несколько функций. С помощью маховика осуществляется запуск двигателя. Благодаря этой детали двигатель соединяется с трансмиссией. Маховик является ведущим диском сцепления – через него крутящий момент от двигателя передается к коробке передач. Кроме того, маховик нужен для равномерного вращения коленвала двигателя.

Устройство и принцип работы маховика

Маховик представляет собой диск диаметром от тридцати до сорока сантиметров. Торец диска – зубчатый. Благодаря этому, он может сцепляться при помощи шестерней с валом стартера, что позволяет раскручивать коленвал двигателя при его запуске.

Двухмассовый маховик лишен главного преимущества обычного маховика — простоты конструкции. Поэтому некоторые производители отказываются ставить двухмассовые маховики на свои автомобили

Маховик крепится на конце коленчатого вала двигателя. С другой стороны маховик соединяется при помощи болтов с корзиной сцепления.

Принцип работы маховика можно легко понять, если посмотреть на игрушечный волчок. Как волчок раскручивается от руки, так и маховик начинает крутиться за счет вращения коленчатого вала. То, как долго волчок крутится, по сути, и есть запас энергии. Если в случае с игрушкой энергия растрачивается впустую, пока волчок не остановится, то маховик эту энергию отдает обратно, помогая крутиться коленвалу.

Маховики разных конструкций

По конструкции все маховики можно разделить на три группы: сплошные, двухмассовые и облегченные.

В автомобилях чаще всего применяется сплошной маховик, который представляет собой чугунный диск со стальным зубчатым венцом на внешней поверхности. Именно он и поворачивает коленчатый вал при запуске стартера.

Маховик, применяющийся в автомобилях с АКПП упрощен до предела. По сути, его функция — служить шестерней, которую крутит бендикс стартера во время запуска двигателя

Еще одна система, которая широко применяется в автомобилях, — это двухмассовый (или демпферный) маховик, который служит не только для гашения вибрации, но и для борьбы с крутильными колебаниями коленвала.

Наконец, облегченный маховик – это прерогатива тюнингованных автомобилей и автомобилей с АКПП. Уже из его названия понятно, что основное достоинство такого маховика – сниженный вес. Масса маховика перераспределяется к краям диска, за счет чего он становится легче, в среднем, на 1,5 кг, за счет чего уменьшается инерция. Отдача двигателя при этом повышается примерно на 5%. В случае автомобилей с АКПП применение облегченного маховика обосновано тем, что часть веса добавляют присоединенные к нему вращающиеся детали, и, прежде всего, гидротрансформатор.

Устройство двухмассового маховика

На устройстве двухмассового (демпферного) маховика стоит остановиться поподробнее. Такой маховик представляет собой два соединенных диска, между которыми находится пружинно-демпферное устройство. Пружина принимает на себя все вибрации и позволяет избавить трансмиссию от ненужных крутильных колебаний.

Двухмассовый маховик позволяет гасить вибрации и колебания, возникающие при вращении коленвала, снижать уровень шумов, уменьшать износ синхронизаторов, а также защищать трансмиссии от перегрузки. Кроме того, применение двухмассового маховика облегчает переключение передач. При этом из-за активной работы двухмассового маховика быстрее изнашивается пружинно-демпферная система, вследствие чего ее основной элемент, дуговая пружина, может выйти из строя и потребовать ремонта. Это и есть основной недостаток демпферного маховика, который не позволяет применять его на всех современных двигателях.

blamper.ru

Маховик для чего служит

Что такое маховик и какие функции он выполняет?

Двигатель абсолютно каждого автомобиля оснащен деталью под названием «маховик». Он представляет собой чугунный диск, который прикреплен к обратной стороне коленчатого вала. За время эксплуатации с деталью могут возникать различные проблемы, а на сайте http://smagresta.ru/ можно найти эффективное их решение. А пока, нелишним будет узнать, какие функции выполняет маховик на вашем авто!

Функции маховика двигателя

Деталь относится сразу к нескольким системам двигателя, а потому выполняет не одну, а сразу 3 важных функции:

Являясь элементом КШМ (кривошипно-шатунного механизма), маховик сглаживает неравномерность работы двигателя, снижает момент пребывания поршня в ВМТ (верхней мертвой точке), благодаря чему обеспечивается больший КПД.

Маховик является составной частью сцепления. Он выполняет роль ведущего диска, передает крутящий момент от ДВС к трансмиссии, обеспечивая движение автомобиля.

Крутящий момент передается на маховик от редуктора стартера, в результате чего осуществляется проворачивание коленчатого вала и старт мотора.

Разновидности и конструкции маховика

Наиболее распространенным типом маховиков считается «сплошной». Он представляет собой чугунный диск с венцом – зазубринами на торцевой части. В центре маховика имеется ступица для зацепления на коленчатом вале. Такой маховик используется для сглаживания колебаний, возникающих в ходе работы двигателя.

Следующий тип – это двухмассовый маховик. Он состоит из двух дисков, соединенных посредством пружинно-демпферной системы. Такой вариант обеспечивает еще большую эффективность работы, предотвращает перегрузки трансмиссии, а также позволяет экономить на расходе топлива.

Облегченный маховик – наиболее современный вид детали. Он устанавливается на автомобили с целью улучшения мощностных характеристик двигателя. В сравнении со стандартным маховиком, облегченный имеет вес на 1.5 кг меньше. Благодаря этому мотор быстрее достигает максимальных оборотов, что способствует улучшению разгонной динамики. На некоторых моделях авто примерно на 5% отмечается и повышение мощности.

Хотя маховик и выглядит крайне простой и незамысловатой деталью, от него зависит работоспособность всего двигателя! Поэтому убедитесь в том, что он в порядке и не требует ремонта!

Другие материалы по теме:

www.auto-infosite.ru

Маховик

Устройство и принцип работы маховика

Маховики разных конструкций

По конструкции все маховики можно разделить на три группы: сплошные, двухмассовые и облегченные.

Устройство двухмассового маховика

blamper.ru

Устройство маховика двигателя

Двигатель внутреннего сгорания (ДВС) является сложным механизмом с конструктивной точки зрения. Он объединяет в себе массу рабочих элементов, каждый из которых выполняет свои конкретные функции в заданном режиме.

Отдельного внимания заслуживает маховик, обеспечивающий стабильность в работе силового агрегата и равномерность его хода в работе.

В моторе маховик отвечает за ряд достаточно важных процессов и поэтому важна стабильность его работы.

Что собой представляет маховик в ДВС?

Маховик служит для аккумуляции энергии механического движения и последующей её передачи для нивелирования перепадов крутящегося момента.

Располагается механизм в торцевой части коленчатого вала. Практически рядом с ним можно заметить задний коренной подшипник. Это ориентир для быстрого визуального нахождения маховика.

Используемый подшипник отличается солидным запасом прочности и устойчивости к износу. Благодаря мощной конструкции он фиксирует маховик и уменьшает его рабочие нагрузки.

Это вас точно заинтересует Что собой представляют насосные PLD-секции?

Все это оказывает положительное влияние на увеличение срок работы механизма. Устройство благодаря солидному запасу прочности и качеству используемого материала способно прослужить без замены длительный период времени.

Задачи маховика в двигателе внутреннего сгорания

Маховик применяется для реализации в ДВС нескольких процессов, каждый из которых вместе и по отдельности важен для стабильной работы мотора.

Можно выделить следующие задачи, которые решает маховик:

Передача вращательной силы от стартера к коленчатому валу при запуске мотора;
Передача крутящегося момента от силового агрегата к трансмиссии;
Снижение вибрации мотора во время его работы;
Минимизирует перепады вращения коленчатого вала.

Принцип работы маховика

Маховик мотора в процессе работы аккумулирует в себе кинетическую энергию и перенаправляет её на минимизацию перепадов крутящегося момента коленчатого вала.

Аккумуляция энергии происходит в процессе рабочего хода поршня мотора. Использование кинетической энергии осуществляется в иных тактах силового агрегата.Особенно при выводе поршней из мёртвых зон.

Количество цилиндров мотора оказывает прямое влияние на длительность рабочего хода поршня. Этим обусловлена стабильность и равномерность работы моторов с большим количеством цилиндров.

Кинетическая энергия механизма заметно упрощает запуск многоцилиндрового мотора. Машина плавно без дёрганий двигается с места. Для изготовления маховика преимущественное количество производителей используется качественный чугунный материал.

Это вас точно заинтересует Система автоматической подкачки шин

Несмотря на небольшие размеры, маховик весит прилично. Средний диаметр изделия составляет 40 сантиметров.

На его торце расположены зубцы, обеспечивающие надёжное сцепление с валом стартера. Именно через них передаётся вращательное движение коленчатому валу мотора.

Сегодня по конструктивным особенностям выделяют следующие виды маховиков:

Демпферный маховик

Активно используется в современных моделях автомобилей. Представляет собой устройство из двух дисков объединённых между собой пружинно-демпферным механизмом

Выполняет ряд важных задач:

нейтрализует избыточные колебания коленчатого вала;
предотвращает перегрузку коробки передач;
снижает износ синхронизирующих элементов мотора;
плавность переключения передач;
экономное расходование топлива

Сплошной маховик

Самый распространённый вид механизма, активно используемый в моторах нового поколения. Представляет собой массивный диск из чугуна. Отличается надёжность и долговечностью в эксплуатации

Это вас точно заинтересует Общее устройство автомобиля

Облегчённый маховик

Отличается небольшой массой за счёт использования специальных материалов. Даёт возможность силовому агрегату достигать максимальных оборотов.

Способствует увеличению мощности мотора до 10 процентов. Износостоек, прочен и надёжен. Единственный существенный минус – высокая стоимость.

Заключение

Маховик в моторе выступает своеобразным стабилизационным элементом, обеспечивающим баланс в работе разнообразных механизмов. Принимая на себя избыточные колебания, он гасит их, тем самым увеличивая ресурс силового агрегата.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

www.avtogide.ru

Маховик двигателя внутреннего сгорания: устройство, назначение, принцип действия

Маховик является важной деталью автомобильного двигателя, которая предназначена для выполнения таких сложных задач, как:

Осуществления своевременного запуска двигателя автомобиля, путем передачи вращательных движений от стартера на коленчатый вал.
Обеспечения крутящего момента от двигателя автомобиля к коробке передач (КПП).
Снижение вибрационных шумов двигателя (уменьшение неравномерных движений вала).

Принцип действия маховика двигателя

Маховик закреплен с торцевой части коленвала, непосредственно у заднего подшипника коренного типа. Коренной подшипник не только удерживает маховик в одном положении, но и снижает его рабочие нагрузки.

Принцип действия самого маховика заключается в снижении вибрации при вращательном моменте коленчатого вала. При интенсивной работе двигателя на такте движения идет накопление энергии, которая передается коленвалу. В других рабочих тактах происходит обратный процесс – сброс энергии.

Маховик позволяет аккумулировать энергию, обеспечивая равномерное движение коленчатого вала от одного такта к другому.

Как устроен маховик и основные его виды

Как уже было сказано ранее, маховик – важная деталь автомобильного двигателя, относительно небольшой, но весьма увесистый диск, диаметр которого может составить 30-40 см. Торец маховика имеет зубчатые края, что позволяет ему соединяться со стартерным валом для передачи вращательной энергии коленвалу двигателя.

Виды маховиков

По типу конструкции маховики двигателя могут быть двухмассовыми, сплошными и облегченными. Наиболее распространенным и широко используемым является сплошной маховик. Мы рассмотрим каждый из этих видов.

Двухмассовый маховик (демпферный)

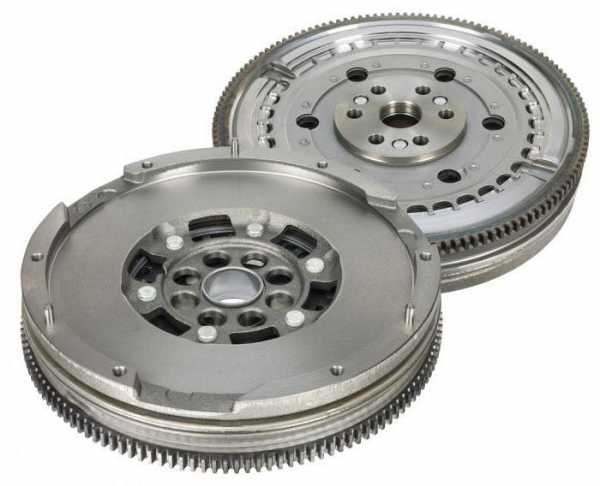

Это часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружными демпфером, нажимная пружина с внутренним демпфером и приводная пластина.

Подобное устройство выполняет ряд важных функций и задач:

принимает на себя все избыточные вибрации коленвала;
защищает трансмиссию от лишних вращательных движений и перегруза;
уменьшает возможный износ синхронизирующих элементов;
обеспечивает плавное переключение передач;
позволяет экономить расход топлива в двигателе.

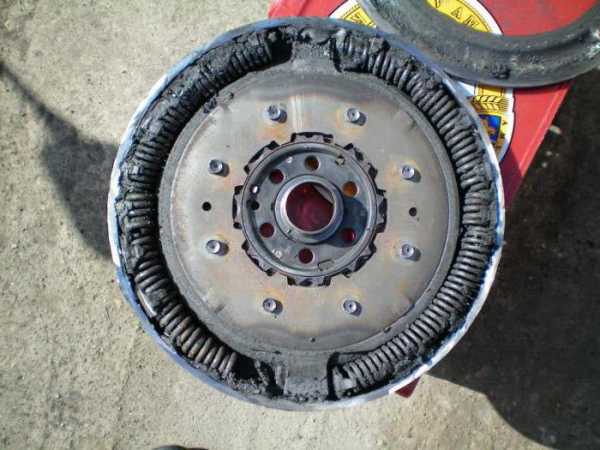

Однако чрезмерно интенсивна работа такого вида маховика в конечном итоге может привести к быстрому износу пружинно-демпферного механизма или выходу из строя отдельных его элементов, например, пружины.

Сплошной маховик

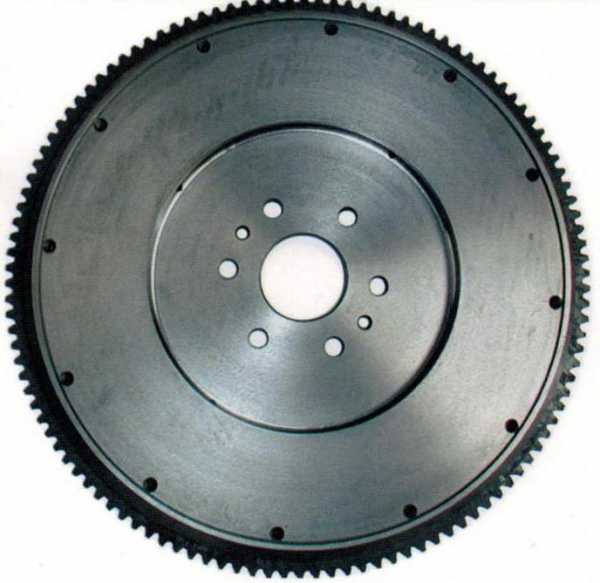

Такой вид маховика является более эффективным для использования в автомобильных двигателях современного образца. Сплошной маховик – тяжеловесный чугунный диск, диаметр которого составляет 35-40 см. На внешней поверхности маховика находится стальной венец с зубьями, который обеспечивает движение коленчатого вала при запуске стартера. Одна сторона маховика оснащена ступицей, при помощи которой маховик соединяется с фланцем коленвала, противоположная сторона работает как диск сцепления.

Облегченный маховик

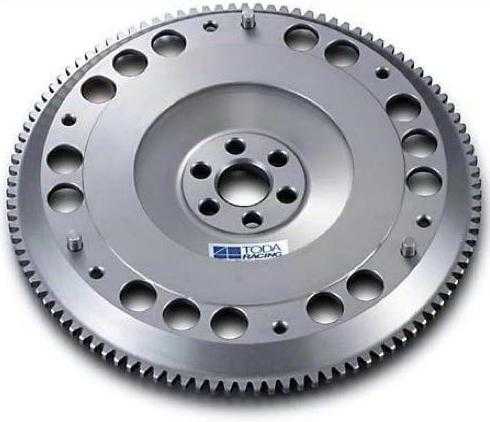

Данный вид маховика часто используют для проведения тюнинга двигателя автомобиля. Облегченный маховик — диск, на который надевается предварительно разогретое зубчатое колесо, после остывания которого, маховик приобретает вид шестерни.

Облегченный маховик имеет небольшую массу, в среднем в полтора раза меньше, чем у обычного маховика. Облегченный маховик позволяет автомобильному двигателю достигать максимальных рабочих оборотов, увеличивать мощность на 5-7 %, улучшать разгонную динамику автомобиля.

Маховик облегченного типа изготавливается из износостойкого металла, который способен выдерживать чрезмерные нагрузки при работе двигателя, при этом работать быстро, бесшумно и эффективно.

Маховик двигателя видео:

Другие материалы по теме:

www.auto-infosite.ru

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

piter-at.ru

типы, преимущества, недостатки и требования

В статье расскажем про маховик — накопитель энергии, расчеты и требования к ротору, типы маховиков, его преимущества недостатки и применение.

Техника накопления энергии с использованием маховика насчитывает тысячи лет. Просто возьмите пример колеса Поттера и подумайте, что оно делает. Он просто использует инерцию колеса и продолжает вращаться с минимальными усилиями. Концепция маховика, который будет использоваться в качестве устройства накопления энергии, используется с 1950-х годов. Их можно было легко заметить на автобусных остановках для зарядки общественного транспорта. Однако эта идея не может быть широко принята ввиду ее громоздкости и излишнего веса.

Расчет накопления энергии в маховике

Запас энергии в Маховике можно рассчитать:

E = ½ Iω ²

или же

E = ½ (kMr ² )ω²

где:

I выступает за момент инерции махового колеса
ω обозначает вращающуюся скорость. Он измеряется в радианах в секунду.
M обозначает масса маховика
R обозначает Радиус Маховика
K обозначает инерционную постоянную

Примечание. Значение «k» зависит от формы маховика. Например, если маховик вращается вокруг своей оси (например, велосипедное колесо или полый цилиндр), значение k будет равно 1. Однако, если колесо маховика имеет сплошную цилиндрическую форму, то значение k будет ½ .

Требование маховика (ротор)

Постепенно с развитием технологий маховики стали более совершенными. В наши дни современные маховики содержат кинетическую энергию в быстро движущемся, вращающемся барабане, который действует как ротор генератора. В то время, когда дополнительная энергия остается неизрасходованной, она используется для увеличения скорости вращающегося барабана. Всякий раз, когда есть потребность в энергии, этот барабан приводит в движение генератор.

Роторы этих супер маховиков изготовлены из материала с очень высокой прочностью и плотностью, например, из углеродного волокна. Для ротора требуется высокопрочный материал, так как он обычно вращается со средней скоростью 100000 оборотов в минуту и должен выдерживать воздействие высокой центробежной силы. Эти роторы установлены в вакуумной полости, чтобы минимизировать потери из-за трения воздуха. Эти потери на трение могут быть дополнительно сведены на нет с помощью подшипников с магнитной левитацией.

Тип маховиков

На рынке представлены два типа маховиков в зависимости от их функций и областей применения. Преимущества маховика делают их жесткими конкурентами в приложениях электросети.

Есть в основном два типа маховиков, доступных на рынке. Далее мы рассмотрим их

Высокоскоростной маховик

Угловая скорость маховиков этого типа находится в диапазоне от 30000 до 60000 об/мин, что может быть доведено до 100000 об/мин. Они содержат подшипники с магнитной левитацией и требуют меньшего ухода. Они легче по весу, если сравнивать размер/мощность с маховиками с низкой скоростью. Они дорогостоящие по сравнению с маховиками с низкой скоростью.

Маховик с низкой скоростью

Угловая скорость этого типа маховиков достигает 10000 об/мин. Они громоздкие и тяжелые по сравнению с высокоскоростными маховиками. Они нуждаются в периодическом обслуживании и не используют подшипники с магнитной левитацией. Их установка требует специальной бетонной конструкции, чтобы выдержать ее вес. Они дешевле по сравнению с высокоскоростными маховиками.

Преимущества маховика

Эти типы маховиков более эффективны, чем обычные батареи (только если мы пренебрегаем стоимостью установки), и поэтому им отдают предпочтение перед обычными батареями. Вот список немногих преимуществ Маховика перед аккумуляторами:

Большая способность хранить энергию
Большая продолжительность жизни
Способность хранения не зависит от цикла зарядки/разрядки
Меньше технического обслуживания
Меньшие тепловые потери
Более высокая эффективность в оба конца
Больше пиковой нагрузки
Простота эксплуатации

Применение маховиков

в ветряных турбинах
наряду с двигателем с приводом от генератора для хранения энергии
в автомобильных двигателях
в электромобилях для ускорения (на экспериментальной стадии)
В современных локомотивах
В передовых технологиях транзитных автобусов
В спутниках контролировать направление
В Большие электрические сети для защиты от перебоев

meanders.ru

конструкция, принцип работы и ресурс

Хочу получать самые интересные статьи

Устройство маховика

Что представляет собой маховик и зачем он нужен?

Как устроен маховик?

Особенности устройства двухмассового маховика

Принцип работы

Какие преимущества и недостатки?

Маховик и все,что нужно о нем знать.

Кто он и где находится маховик

Виды

Особенности устройства двухмассового маховика

Принцип работы

Ремонт маховика

Ремонт двухмассового маховика

ПОХОЖИЕ СТАТЬИ:

описание, виды, назначение и принцип работы

Характеристика

Сплошные

Спортивные

Двухмассовые

Устройство

Как работает

О недостатках

Что убивает маховик сцепления?

Шумы при переключении

Маховик

Устройство и принцип работы маховика

Маховики разных конструкций

Устройство двухмассового маховика

Маховик для чего служит

Что такое маховик и какие функции он выполняет?

Функции маховика двигателя

Разновидности и конструкции маховика

Маховик

Устройство и принцип работы маховика

Маховики разных конструкций

Устройство двухмассового маховика

Устройство маховика двигателя

Что собой представляет маховик в ДВС?

Задачи маховика в двигателе внутреннего сгорания

Принцип работы маховика

Демпферный маховик

Сплошной маховик

Облегчённый маховик

Заключение

Маховик двигателя внутреннего сгорания: устройство, назначение, принцип действия

Принцип действия маховика двигателя

Как устроен маховик и основные его виды

Виды маховиков

Маховик двигателя видео:

типы, преимущества, недостатки и требования

Расчет накопления энергии в маховике

Требование маховика (ротор)

Тип маховиков

Высокоскоростной маховик

Маховик с низкой скоростью

Преимущества маховика

Применение маховиков

Ответить Отменить ответ
