что это, расположение, варианты на замену
Эффективная и правильная работа любого автомобильного двигателя может быть возможна только при отсутствии неполадок во всех составляющих его систем. Для обеспечения бесперебойной работы, автомобиль современности оборудован разнообразными датчиками и подсистемами, регулирующими и контролирующими его производительность. Датчик холостого хода Toyota является одним из важнейших элементов стабилизирующих и регулирующих работу двигателя автомобиля.
Датчик или, как его правильно называют инженеры автомеханики – клапан холостого хода, представляет собой небольшой прибор, который входит в состав системы для управления автомобиля. Он выполняет функцию стабилизации оборотов двигателя в режиме холостого хода.
Это небольшое, но очень важное устройство представляет собой небольшой электродвигатель, содержащий специальную конусную иглу. Благодаря работе этого датчика, компьютер, управляющий работой автомобиля, контролирует поступление в двигатель строго определенного количество воздуха необходимого для равномерной работы на холостом ходу.

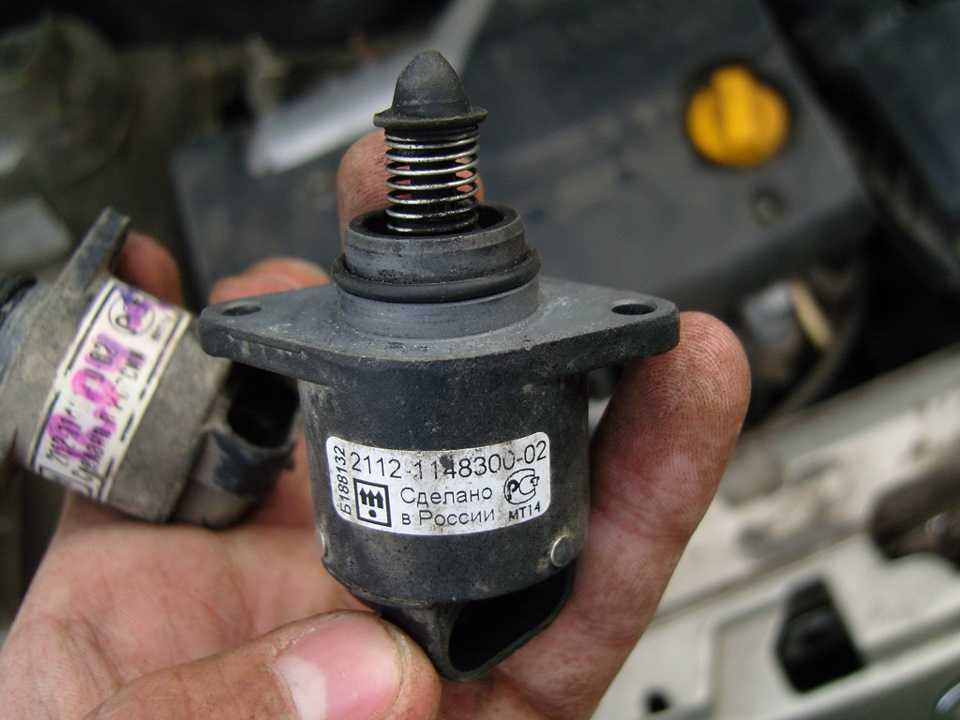

Клапан холостого хода
Объем прошедшего через регулятор воздуха, считывается специальным датчиком расхода воздуха. Только после этого, специальный контроллер начинает осуществлять подачу топлива непосредственно в двигатель внутреннего сгорания машины через специально предусмотренные форсунки. Система, содержащая датчик холостого хода, кроме замера воздуха автоматически отслеживание какой количество оборотов делает двигатель и учитывает чистоту и стабильность его работы, увеличивая или снижая подаче воздуха минуя дроссельную заслонку.
Когда двигатель автомобиля Toyota прогрет до определенной температуры, датчик поддерживает определенные обороты в режиме холостого хода. Если уровень нагрева двигателя будет недостаточен, то датчик холостого хода специально увеличит его обороты для лучшего прогрева на более высоких оборотах коленчатого вала. В этом режиме нетерпеливые автолюбители уже могут начинать движение.
Содержание
- Где находится датчик холостого хода и как его заменить
- Можно ли сэкономить на замене этой детали
Где находится датчик холостого хода и как его заменить
КХХ на дроссельной заслонке
Это устройство на автомобилях Toyota устанавливается на дроссельной заслонке при помощи нескольких винтов. В некоторых случаях эти винты могут иметь специально рассверленные головки для затруднения его демонтажа. Тогда специалистами рекомендуется полностью демонтировать заслонку во избежание порчи крепежа клапана.
Обычными признаками неисправности клапана холостого хода является крайняя неустойчивость работы двигателя на холостом ходу. В этом случае наблюдаются скачки или провалы при наборе количества оборотов, снижение оборотов при включенной нагрузке, когда они должны бы были только увеличиваться или вообще полная остановка двигателя автомобиля.
Причиной неисправности датчика обычно является его засаленность из-за невысокого качества топливной смеси.
При начале работы двигателя компьютер устанавливает клапан в установленное заводом значение. Это и является проблемой, так как машина не в состоянии определить уровень загрязнения клапана и количество на нем различных инородных отложений, которые мешают нормальной работе датчика.
Устранить подобную неисправность может простейшая прочистка или замена датчика холостого хода. Для этого необходимо отсоединить разъем клапана и открутить крепежные болты. Внимание, все эти работы необходимо производить строго при выключенном зажигании. После замены или ремонта устройства необходимо установить его на место. Правильная установка проверяется замером расстояния между конусной иглой и фланцем. В нормальном состоянии оно не должно превышать 23 миллиметра. При установке датчика рекомендуется смазывать уплотнительное кольцо специальным моторным маслом высокого качества.
Можно ли сэкономить на замене этой детали
Клапан холостого хода Toyota 22270-21011
Если чистка датчика холостого хода не принесла никаких результатов, а все диагностические операции показывают, что проблема именно в нем, то стоит подумать о приобретении нового устройства. Купить датчик холостого хода Toyota можно, как у производителя, так и на множестве автомобильных барахолок. Кроме того, существует множество сайтов поставщиков запчастей, снабженных удобным поиском необходимой детали или устройства. Достаточно вбить в поиске код: например, 22270-21011 (для двигателей 1NZ-FE, 2NZ-FE) и сайт выдаст не только требуемый оригинальный датчик холостого хода, но и предложит варианты заменителей. Но следует помнить, что фирменные модели запчастей для двигателей иномарок достаточно дорогие.
Какую роль играет датчик холостого хода
Статьи › Находится › Регулятор холостого хода где находится
Регулятор холостого хода обеспечивает постоянную частоту вращения двигателя на холостом ходу при любой нагрузке.
На этой странице мы расскажем о том, как регулятор холостого хода регулирует объем всасываемого воздуха двигателя, а также как выход из строя этого исполнительного элемента влияет на работу двигателя.
- Как ведет себя машина при неисправном датчике холостого хода
- Можно ли ездить если не работает датчик холостого хода
- Что будет если отключить датчик холостого хода
- Как узнать датчик холостого хода работает или нет
- Как понять что не работает датчик положения дроссельной заслонки
- Как должен работать датчик холостого хода
- Почему плавают обороты двигателя на холостом ходу
- Какие датчики влияют на обороты холостого хода
- Чем отличается датчик холостого хода от регулятора холостого хода
- Как ведет себя двигатель при неисправном датчике коленвала
- Как определить неисправность датчика температуры охлаждающей жидкости
- Как понять что вышел из строя датчик коленвала
Как ведет себя машина при неисправном датчике холостого хода
Глохнет мотор, холостые обороты не держатся; Обороты двигателя «плавают», то есть, самопроизвольно увеличиваются и уменьшаются; При запуске «на холодную» отсутствуют высокие обороты первичного прогревания; При снятии или переключении передач на КПП двигатель глохнет.
Можно ли ездить если не работает датчик холостого хода
Можно конечно, только на морозе надо будет немного газовать чтоб машина прогрелась, а то заглохнет.
Что будет если отключить датчик холостого хода
Если своевременно не выполнить ремонт регулятора холостого хода или вовсе не заменить его, двигатель начнет глохнуть. Подразумевается минимальная подача воздуха, дабы скомпонованной горючей смеси хватило только для поддержания функционирования ДВС. Исходя из этого очевидно, где находится датчик холостого хода.
Как узнать датчик холостого хода работает или нет
Как проверить датчик холостого хода самостоятельно:
- Подсоедините к датчику провода;
- Положите на иглу регулятора палец;
- Попросите помощника включить зажигание двигателя;
- Если при старте мотора (в момент поступления на датчик напряжения) вы почувствовали, что конусная игла регулятора сдвинулась, значит, датчик исправен.
Как понять что не работает датчик положения дроссельной заслонки
Признаки неисправности датчика положения дроссельной заслонки:
- Нестабильные, «плавающие», обороты холостого хода.
- Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
- Мотор может произвольно заглохнуть при работе на холостом ходу.
Как должен работать датчик холостого хода
Соленоидный регулятор холостого хода работает, используя электромагнитную силу. Так, когда на его катушку подается напряжение, сердечник втягивается, а механически связанная с ним заслонка поднимается, открывая тем самым воздушный канал.
Почему плавают обороты двигателя на холостом ходу
Часто причиной плавающих оборотов становится именно пропуск воздуха за счет дроссельной заслонки на холостом ходу. Причинами этого могут стать загрязнение детали либо образование зазора. Попадание лишнего воздуха приводит к тому, что электронный блок управления выделает большое количество топлива для создания смеси.
Какие датчики влияют на обороты холостого хода
Одним из самых важных в машине можно считать датчик положения дроссельной заслонки.
Его данные нужны для корректного расчета впрыска топлива, а также для определения режима работы холостого хода.
Чем отличается датчик холостого хода от регулятора холостого хода
Датчик — это прибор считывающий и передающий какие либо параметры в то время как регулятор — является исполнительным механизмом и представляет собой шаговый двигатель.
Как ведет себя двигатель при неисправном датчике коленвала
Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.
Как определить неисправность датчика температуры охлаждающей жидкости
Одним из первых признаков всех симптомов датчика температуры охлаждающей жидкости, которые вы заметите, является то, что на приборной панели появится индикатор проверки двигателя:
- Расход топлива
- Электрические вентиляторы охлаждения не включаются
- Черный дым из выхлопной трубы
- Сложный запуск двигателя
- Плохой холостой ход
Как понять что вышел из строя датчик коленвала
Распространенные признаки неисправности датчика коленвала:
- Проблемы с запуском автомобиля
- Периодическая остановка
- Неравномерное ускорение транспортного средства
- Пропуски зажигания или вибрация в двигателе
- Резкий холостой ход и вибрация двигателя
- Увеличение потребления топлива
- Загорается индикатор двигателя Check Engine.
— как это работает? – Оригинальные и OEM-запчасти для автомобилей онлайн для энтузиастов BMW и мастеров-любителей
Представьте себе, что каждый раз, когда вы заводите свой автомобиль, вам нужно нажимать на педаль газа только для того, чтобы двигатель работал. Или каждый раз, когда вы останавливались и убирали ногу с газа, двигатель глох. Это сделало бы вождение довольно громоздким и даже неприятным.
Клапан регулирования холостого хода решает именно эту проблему. Это гарантирует, что двигатель будет работать на холостом ходу с постоянным числом оборотов 9.0006 без остановки, независимо от условий окружающей среды.
Хотя они рассчитаны на срок службы автомобиля, различные факторы могут привести к их преждевременному выходу из строя. Это приведет к тому, что двигатель не будет работать на холостом ходу и глохнет, когда вы не ускоряетесь. В зависимости от того, почему ваш клапан управления холостым ходом (IAC) срабатывает, вам, возможно, придется заменить его.
В этом руководстве мы кратко расскажем вам о клапане управления холостым ходом, о том, как он работает, и как вы можете очистить неисправный клапан.
Что такое клапан управления холостым ходом и для чего он нужен?
Клапан холостого хода обеспечивает плавную работу двигателя на холостом ходу после запуска или когда автомобиль останавливается. Он работает, позволяя воздуху обходить закрытую дроссельную заслонку, когда двигатель работает на холостом ходу, и по этой причине его также называют перепускным клапаном.
В двигателе с впрыском топлива корпус дроссельной заслонки регулирует количество воздуха, поступающего в двигатель. Когда вы запускаете двигатель, блок управления двигателем (ECU) проверяет несколько параметров , таких как температура окружающей среды, объем воздуха, поступающего в двигатель через датчик массового расхода воздуха, и температуру охлаждающей жидкости двигателя, чтобы решить, сколько воздуха и топлива следует впрыскивать в цилиндры.
Дроссельная заслонка корпуса дроссельной заслонки закрыта, когда вы не нажимаете педаль акселератора, и воздух не попадает в двигатель. Клапан управления холостым ходом пропускает воздух вокруг закрытого дроссельного клапана и направляет его в двигатель, позволяя ему получать воздух, необходимый для сгорания топлива на холостом ходу.
Клапан холостого хода работает только при закрытом клапане корпуса дроссельной заслонки. Таким образом, каждый раз, когда вы отпускаете педаль, немедленно включается клапан IAC. Клапан IAC может быть частью или отдельным от корпуса дроссельной заслонки , в зависимости от его конструкции. В большинстве случаев он прикреплен к корпусу дроссельной заслонки.
Вы также должны знать, что клапаны контроля холостого хода, хотя и все еще невероятно распространены, постепенно становятся одноразовой технологией. Это связано с тем, что автомобили с дроссельной заслонкой с электронным управлением или системой привода по проводам используют узел дроссельной заслонки с электроприводом , а не тросовый.
В этом случае двигатель открывает дроссельную заслонку корпуса дроссельной заслонки, чтобы обеспечить подачу воздуха в двигатель на холостом ходу.
Что вызывает отказ клапана управления холостым ходом?
Клапан управления холостым ходом рассчитан на весь срок службы автомобиля, но отсутствие технического обслуживания может привести к его преждевременному выходу из строя. Как и следовало ожидать, наиболее распространенной причиной отказа является грязь и накопление углерода . Клапан и стенки камеры могут быть покрыты аэрозольными каплями масла из системы вентиляции картера. Частицы пыли и грязи, которые пробиваются мимо воздушного фильтра, прилипают к этому маслу, что может засорить канал. Если по этой причине ваш IAC неисправен, очистка, скорее всего, устранит проблему .
Клапан холостого хода также может перестать работать из-за отказа его сервоприводов. IAC состоит из исполнительного механизма, который изменяет поток воздуха по мере необходимости.
Отказ этого привода встречается не так часто, как забитый клапан, но этот тип отказа потребует установки нового блока.
Каковы симптомы неисправности клапана управления холостым ходом?
Клапан холостого хода, как следует из названия, обеспечивает плавную работу двигателя на холостом ходу. В случае неудачи симптомы, с которыми вы столкнетесь, довольно очевидны и включают нестабильные обороты холостого хода , двигатель глохнет на низких оборотах и глохнет при торможении.
Грубый холостой ход
Как и ожидалось, наиболее распространенный симптом, с которым вы, вероятно, столкнетесь, связан со скоростью холостого хода. Неисправный клапан управления подачей воздуха на холостом ходу может привести к тому, что число оборотов на холостом ходу будет либо слишком высоким, либо слишком низким . В некоторых случаях это также может привести к постоянному колебанию скорости холостого хода, когда число оборотов в минуту многократно увеличивается и падает.
Это происходит из-за того, что двигатель не получает стабильной подачи воздуха, необходимого для плавного холостого хода.
Двигатель глохнет и не заводится
Неисправный клапан IAC может привести к недостаточному поступлению воздуха в камеру сгорания на холостом ходу или при замедлении. Это может привести к немедленной остановке двигателя. Если вы заметили, что это происходит, когда вы находитесь вне дома, лучше всего постоянно нажимать на педаль газа и поддерживать высокие обороты, чтобы двигатель не заглох на вас.
В редких случаях неисправный клапан управления холостым ходом может также препятствовать запуску двигателя.
Обратный огонь двигателя
Обратный огонь двигателя — это состояние, вызванное воспламенением топливно-воздушной смеси вне камеры сгорания . Если вы заметили, что из выхлопной трубы вырывается пламя, значит, ваш двигатель дает обратный эффект. Это происходит, когда пары несгоревшего топлива воспламеняются, достигая выхлопной трубы.
Неисправный клапан IAC может вызвать это состояние, но на большинстве BMW вы, скорее всего, увидите большую утечку вакуума, обычно где-то в верхней части двигателя.
Остановка или колебания под нагрузкой
Иногда вы также можете обнаружить, что двигатель глохнет, когда вы включаете кондиционер на холостом ходу . Это явный признак проблемы с клапаном управления подачей воздуха на холостом ходу, поскольку включение кондиционера увеличивает нагрузку на двигатель и приводит к его остановке.
Индикатор проверки двигателя
Наконец, неисправный клапан управления подачей воздуха на холостом ходу, скорее всего, загорится индикатором проверки двигателя (CEL) на приборной панели. Когда ECU обнаружит, что обороты двигателя ненормальные, он загорится CEL, чтобы предупредить вас о проблеме.
Лампа проверки двигателя будет гореть по многим причинам — если что-то не так с основными системами вашего автомобиля — поэтому лучший способ узнать, связано ли это с клапаном IAC, — это подключить автомобиль к диагностическому прибору OBD-II и проверить коды ошибок.
Как починить клапан холостого хода?
В большинстве случаев клапан управления холостым ходом начинает работать из-за того, что он забивается пылью и грязью, что препятствует поступлению воздуха в двигатель. В этом случае вы сможете исправить, очистив . К счастью, очистка клапана IAC — относительно простой процесс, и вы сможете сделать это самостоятельно. В качестве примера возьмем BMW E46. Вот видеоурок, но вы также можете выполнить наши шаги для большинства BMW поколения N52.
Шаг 1. Найдите клапан управления подачей воздуха на холостом ходу
Первым шагом в очистке клапана управления подачей воздуха на холостом ходу является его обнаружение. В большинстве автомобилей, включая ваш BMW, самый простой способ — подняться вверх от большого корпуса воздушного фильтра.
Большой воздуховод от коробки воздушного фильтра будет в конечном итоге перейти к корпусу дроссельной заслонки , к которому прикреплен клапан IAC.
Шаг 2. Снимите узел воздухозаборника
Отсоедините зажимы, удерживающие корпус воздушного фильтра на месте. Затем снимите корпус датчика массового расхода воздуха, впускную камеру и трубку F. Убедитесь, что вы отсоедините аккумулятор , прежде чем отсоединять проводку от датчика массового расхода воздуха. Затем снимите все вакуумные линии и шланги, подсоединенные к воздуховоду. После того, как вы это сделаете, вам также нужно будет удалить блок DISA, так как он мешает.
Шаг 3. Отсоедините корпус дроссельной заслонки
На этом этапе вы должны иметь в поле зрения корпус дроссельной заслонки вместе с клапаном IAC. Вы увидите жгут проводов и разъем, ведущий к клапану IAC , вниз и влево от отверстия впускного коллектора.
При отсоединенном клапане IAC отверните 10-миллиметровые болты, удерживающие корпус дроссельной заслонки, и вы сможете снять клапан IAC, не снимая весь корпус дроссельной заслонки.
Шаг 4. Очистка клапана управления холостым ходом
Осмотрите клапан и попытайтесь почистить его . На большинстве автомобилей, особенно на старых биммерах, таких как E46, вы, вероятно, увидите приличное количество нагара. Используйте очиститель корпуса дроссельной заслонки и тонкую щетку, чтобы удалить нагар с клапана управления подачей воздуха на холостом ходу. Если очистка не работает, возможно, вам придется заменить IAC. Мы настоятельно рекомендуем вам использовать деталь OEM , такую как Bosch 0280140545 IAC. Таким образом, вы будете знать, что вам не придется беспокоиться об этой проблеме в будущем.
Купить оригинальный клапан холостого хода
Клапаны холостого хода рассчитаны на весь срок службы автомобиля. Однако целый ряд факторов может сократить их жизнь. Существует несколько вариантов OEM и послепродажного обслуживания для клапана управления подачей воздуха на холостом ходу. Тем не менее, мы настоятельно рекомендуем использовать известный бренд и проверенный продукт, поскольку этот компонент играет жизненно важную роль в вашем двигателе.
Здесь, на Bimmers.com, мы предлагаем широкий ассортимент оригинальных запчастей, включая клапаны IAC. Чтобы найти подходящую деталь для своего автомобиля, просто зайдите в наш магазин, выберите модель автомобиля из списка и найдите нужную деталь.
Проблемы, возникающие из-за неисправности клапана управления подачей воздуха на холостом ходу
Опубликовано | 9 июня 2018 By Анита Гаал
Ваш автомобиль состоит из множества деталей и систем, которые обеспечивают его бесперебойную работу в любое время, даже когда автомобиль работает на холостом ходу. Одной из частей, которая влияет на способность вашего автомобиля плавно работать на холостом ходу, является клапан управления подачей воздуха на холостом ходу. Когда эта часть выходит из строя, это может вызвать тревожные симптомы в вашем автомобиле и привести к серьезным проблемам с производительностью. В этой статье мы рассмотрим основы клапана управления холостым ходом и способы устранения проблем, связанных с выходом из строя детали.
Что делает клапан холостого хода для вашего автомобиля?
Клапан управления подачей воздуха на холостом ходу является частью серии компонентов вашего двигателя, которые контролируют работу двигателя автомобиля на холостом ходу с точки зрения роста и падения оборотов. Цель состоит в том, чтобы поддерживать постоянную скорость холостого хода, чтобы избежать начать движение после выключения сцепления или тормоза. Клапан регулируется электронным способом с помощью ЭБУ автомобиля и включает в себя моторизованный механизм для управления воздушным потоком, проходящим через корпус дроссельной заслонки. Когда клапан управления холостым ходом начинает работать со сбоями, вы, вероятно, заметите некоторые тревожные симптомы.
Как предотвратить возникновение поломки
Неисправный клапан управления холостым ходом создает проблемы по ряду причин, но хорошая новость заключается в том, что эта деталь должна служить на протяжении всего жизненного цикла автомобиля. Другими словами, этот клапан не должен выходить из строя при оптимальных условиях, когда за деталями хорошо ухаживают и обслуживают.
Вы можете предотвратить выход из строя ряда различных деталей вашего автомобиля, следуя графику планового технического обслуживания, характерному для вашего автомобиля, включая клапан управления холостым ходом. Когда двигатель становится чрезмерно грязным, особенно при неправильном уходе за моторным маслом, это может привести к преждевременному выходу из строя клапана управления холостым ходом. Поэтому важно проконсультироваться с автомобильным специалистом, чтобы узнать, как лучше всего предотвратить возникновение таких проблем.
Симптомы неисправности клапана управления подачей воздуха на холостом ходу
Очень важно внимательно следить за любыми тревожными симптомами, которые начинает проявлять ваш автомобиль. Автомастерская, специализирующаяся на типе автомобиля, которым вы управляете, должна немедленно реагировать на любые незначительные изменения в работе или надежности. Признаки отказа клапана управления подачей воздуха на холостом ходу могут моделировать симптомы отказов других деталей, поэтому для продвижения вперед необходима тщательная диагностика.
Вот некоторые из наиболее распространенных симптомов, связанных с отказом клапана управления холостым ходом:
Подсветка индикатора «Проверьте двигатель»
Каждый раз, когда загорается индикатор «Проверьте двигатель», очень важно, чтобы его проверил профессионал. Индикатор Check Engine может предупредить вас о неисправности клапана управления подачей воздуха на холостом ходу, но он также может указывать на проблемы с другими важными областями вашего автомобиля.
Периодическая остановка двигателя
Когда клапан управления холостым ходом выходит из строя, он блокирует поток воздуха через двигатель. Когда автомобиль не может получить воздух, это приводит к остановке двигателя. Тяжесть этого симптома может варьироваться от случайного заглохания вначале до заглохания сразу после зажигания.
Странное поведение на холостом ходу
Поскольку клапан управления подачей воздуха на холостом ходу влияет на число оборотов на холостом ходу, нередко возникают неприятные симптомы, когда автомобиль работает на холостом ходу.
Вы можете заметить, что обороты двигателя подскакивают намного выше, чем обычно, когда автомобиль работает на холостом ходу, и в целом могут вести себя хаотично на холостом ходу.
Дальнейшие действия для решения проблемы
Хотя клапан управления холостым ходом рассчитан на весь срок службы автомобиля, иногда из-за неправильного обслуживания и регулярного ухода может произойти преждевременный износ и выход из строя. Установление рутины — хороший способ предотвратить неудачи, но сначала нужно адекватно решить проблему. Автомобильный специалист должен будет правильно диагностировать проблему и решить, следует ли заменить клапан управления холостым ходом или его можно надлежащим образом очистить и переустановить. Обычно для решения проблемы требуется замена.
Чем мы можем вам помочь
