Интеркулер что это такое в автомобиле, принцип работы, для чего нужен

 Перед современными инженерами, конструирующими двигатели автомобилей, стоят сразу несколько задач:

  • Мотор должен быть мощным;
  • Компактным;
  • Экологичным;
  • И при всём том он должен работать на том же нефтяном топливе.

Учитывая вышесказанное, конструкторы используют все уловки (или, скажем, резервы), для того, чтобы это топливо сгорало в моторах с максимальной отдачей. Увы, просто, «залив» цилиндры двигателя топливом, вы даже не запустите его – для сгорания ему нужен кислород.
С этой целью двигатели оснастили турбонаддувом, чтобы увеличить подачу воздуха в цилиндры – ведь само по себе топливо, лишённое окислителя (кислорода воздуха»), воспламениться не в состоянии. Так появились турбированные двигатели, поначалу, правда, только дизельные.
По сравнению с аналогичными «атмосферными» моторами турбированные оказались мощнее более чем на 20%, да к тому же более зкологичными.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще
Поэтому инженерная мысль заработала в следующем направлении: – а нельзя ли ещё увеличить подачу воздуха. Но при этом сочетание топливной смеси должно быть таким, чтобы та была в состоянии гореть.

Содержание статьи

Интеркулер – что это такое в автомобиле



Интеркулер, как правило, ставиться впереди автомобиля




Если сравнить массы двух равных объёмов воздуха, то холодная окажется тяжелее – то есть будет обладать большей массой кислорода.

Выход конструкторы нашли в том, чтобы охлаждать воздух, попадающий в цилиндры. Если сравнить массы двух равных объёмов воздуха, то холодная окажется тяжелее – то есть будет обладать большей массой кислорода.
В результате получается, что в «холодном» воздухе способно сгореть больше топлива, чем в «тёплом».
Так и родилась идея охладить воздух, поступающий от турбины, «врезав» в воздушную магистраль радиатор интеркулера.
Принцип работы интеркулера прост – это обычный теплообменник, подсоединённый к выходной трубе турбины.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Радиатор интеркулера устанавливается там, где позволяет компоновка автомобиля. Иногда интеркулер ставят сверху – у воздушного фильтра, но в таких случаях требуется установка другого капота – с выступающей частью.

Но наиболее часто интеркулер устанавливается перед основным радиатором — в передней части авто.

Принцип работы интеркулера

На схеме интеркулера (см. ниже) достаточно наглядно демонстрируется его работа:


Схема работы интеркулера




Охладитель (интеркулер) позволяет топливу расходовать свою энергию с большим КПД.

Лопасти ведущей турбины, раскручиваемые выхлопными газами, установлены на едином валу с лопастями ведомой турбины, нагнетающими атмосферный воздух во впускной коллектор. Без теплообменника (на рисунке – «охладителя) вся эта схема представляла бы описание турбонагнетателя. Охладитель же позволяет более полно наполнять камеры сгорания топливной смесью, что не только положительно сказывается на мощностных характеристиках двигателя, но и позволит топливу расходовать свою энергию с большим КПД, что сделает выхлопные газы экологически более чистыми.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще


Впечатляющие показатели дизельных турбированных моторов, оснащённых интеркулерами, подвигли на создание аналогичных систем конструкторов бензиновых агрегатов.
Так появились двигатели TSI – с двойной системой наддува и жидкостным интеркулером.
Интеркулер на бензиновом двигателе, как правило, имеет жидкостное охлаждение. Жидкость обладает лучшими теплопроводностью и теплоёмкостью, её легче заставить циркулировать по системе, нежели воздух. Все эти свойства жидкости позволяют сделать интеркулер более компактным, что важно для небольшого автомобиля.

Ремонт интеркулера своими руками



Ремонт интеркулера своими руками




Изношенные патрубки интеркулера лучше не ремонтировать, а сразу менять на новые.

Если проблема состоит в патрубках, лопнувших и соскочивших с посадочных мест, то нужно либо проявить смекалку, попытавшись зафиксировать патрубки с помощью дополнительных хомутов, герметика и пр.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще , либо (что гораздо эффективнее) заменить; ремонт патрубков интеркулера – дело неблагодарное – ведь давление воздуха в системе интеркулера изрядное.

Как снять интеркулер

О том, как в каждом конкретном случае можно снять интеркулер, писать не имеет смысла. На Hyundai Terracan он установлен сверху. «Сдёрнуть» его не составит более 5 минут – достаточно ослабить хомуты.
Но вот на Ford Mondeo придётся «помучиться» — интеркулер установлен одним блоком с основным радиатором, радиатором кондиционера и радиатором АКПП. Вдобавок приходится разъединять трубки кондиционера.
Поэтому, если интеркулер достаточно проблематично снять/поставить, обратите внимание на состояние стыков его патрубков.
Корме того, позаботьтесь о сливе охлаждающей жидкости – если интеркулер с жидкостным охлаждением.

Очистка и ремонт интеркулера



Очистка любого теплообменника сначала производится снаружи




Ремонт интеркулера начинается с очистки его внешних загрязнений.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

В первую очередь, сняв интеркулер с авто, следует его тщательно очистить. На это может уйти 2-3 часа. Особенно трудно справиться с загрязнениями, вызванными потёками и скоплениями масла. Но результат будет однозначно положительным:

  • значительно увеличится теплоотдача;
  • вы сможете визуально определить повреждения трубок теплообменника.

Перед тем, как пытаться запаять или заварить повреждённые места, позаботьтесь об удалении остатков масла в интеркулере. Вообще-то его и не должно там быть – пока вопрос герметичности вала турбокомпрессора не решён должным образом, и масло в интеркулере , увы, – явление нормальное (особенно при очень изношенных подшипниках скольжения вала турбины).
Ремонт повреждённых трубок интеркулера очень схож с ремонтом радиатора – выбирайте способ заделки трещин, исходя из материала, из которого изготовлены трубки теплообменника. Но учитывайте, чтобы так называемые «следы ремонта» не помешали установке интеркулера на штатное место.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Как проверить интеркулер

Пока теплообменник не установлен на авто, можно опрессовать его в водяной ванне или воспользоваться дымогенератором.
Но настоящей проверкой, конечно же, будет «разведка боем». Если мотору вернулась былая мощь, если не слышно постороннего свиста при «перегазовках» — ремонт сделан «на пятёрку».


Зачем нужен интеркулер / доохладитель в двигателе

 /

Зачем нужен интеркулер / доохладитель в двигателе

Современные двигатели подвергаются огромным нагрузкам, поэтому система охлаждения в них стала неотъемлемым элементом. И если с привычным охлаждением двигателя все понятно, то интеркулеры или доохладители до сих пор оставляют ряд вопросов.


Зачем нужен интеркулер в дизельном двигателе

Интеркулер - это воздушный теплообменник, который охлаждает поступающий из турбины воздух. Когда двигатель работает, теплый воздух из турбины проталкивается через внутреннее ядро ​​интеркулера, где часть его тепла рассеивается в окружающее пространство с помощью системы металлических трубок или пластинок.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Поскольку интеркулер уменьшает температуру горячего воздуха до его поступления в камеру сгорания, это оказывает влияние на расход топлива эффект. Охлажденный воздух имеет гораздо более высокую плотность, следовательно, для детонации потребуется меньшее количество топлива. Повышенное содержание кислорода в топливной смеси позволяет топливу лучше сгорать, в следствие чего существенно снижается выброс вредных веществ.

Итак, интеркулер или доохладитель позволяют:

  • увеличить мощность и производительность двигателя;
  • снизить расход топлива, тем самым повысив экономичность мотора;
  • уменьшить количество вредных выбросов в атмосферу;

Наиболее распространенные проблемы с интеркуллером

Чаще всего засоряются трубки сердечника интеркулера. Дело в том, что поступающий воздух даже после очистки содержит небольшое количество пыли, которая со временем оседает на трубках. К счастью, проблема легко решается промывкой сердечника водой под большим напором.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Гораздо хуже, когда сердечник теряет герметичность. Тогда будут наблюдаться низкое давление в системе, неправильное соотношение кислорода в топливно-воздушной смеси и, как следствие, снижение эффективности работы двигателя. Если разгерметизация вызвана не прокладкой, то сердечник доохладителя придется заменить.

Интеркулер всегда следует заменять при установке нового турбонагнетателя. В случае неисправности турбонаддува грязное масло или металлическая стружка от поврежденных деталей могут распространиться по всей системе и засорить каналы промежуточного охладителя. Когда устанавливается новый турбонагнетатель, система начинает работать с более высоким давлением, поэтому инородные частицы будут без задержек попадать в камеру сгорания, повреждая все на своем пути.

Что такое интеркулер и для чего он нужен

Интеркулер - название для теплообменника, который используется для охлаждения воздуха, сжатого с помощью зарядного устройства или турбокомпрессора.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Интеркулер можно купить тут https://apzap.ru/zapchasti/nissens_radiatory/, расположен он на пути воздуха, который проходит от турбонагнетателя к двигателю. Использование интеркулера объясняется физикой воздуха - PV = nRT.

Когда воздух втягивается в турбонагнетатель, усиливается, а затем нагнетается в двигатель, он сильно нагревается. Горячий воздух плохо влияет на двигатель. Многие моторы оснащаются турбонаддувом с интеркулером.

Интеркулер – это воздушный радиатор. Горячий воздух от турбонагнетателя поступает с одного конца и охлаждается по мере прохождения через промежуточный охладитель (так же, как вода в радиаторе), прежде чем войти в двигатель при значительно более низкой температуре.

Это позволяет движку использовать принцип физики: холодный воздух более плотный, чем горячий. Это означает, что для данного объема (например, цилиндра двигателя) мы можем получить больше кислорода в то же пространство, когда воздух более плотный - и больше кислорода означает лучшую производительность.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Три распространенных неисправности интеркулера

1. Протекающие бустерные шланги. Большинство сбоев, как правило, либо связаны с проблемами при установке, либо с физическим повреждением, приводящим к утечкам наддува.

Одна из наиболее распространенных областей - это резиновые шланги и зажимы, которые удерживают их на месте. Со временем резина приходит в негодность и зажимы могут потерять свое зажимное усилие, что может привести к тому, что шланги наддува фактически позволят воздуху выходить наружу.

Это может привести к неэффективной работе устройство и вы даже сможете услышать «свистящий» звук (хотя и не всегда), поскольку вы можете фактически услышать утечку воздуха во время вождения.

2. Урон от удара. Поскольку интеркулер находится в передней части автомобиля, он подвержен повреждениям, особенно камням и неровностям на дороге. Это может повредить деликатные охлаждающие ребра, снижая эффективность охлаждения промежуточного охладителя, и в крайних случаях, а также повредить трубы, через которые проходит нагнетаемый воздух.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Наиболее распространенным эффектом является недостаточная производительность промежуточного охладителя, что приводит к повышению температуры воздуха на входе, промежуточный охладитель может расколоться, и вы можете получить повышенную утечку.

3. Загрязнение масла. Поскольку воздух, поступающий в интеркулер, поступает непосредственно из турбонагнетателя, это означает, что если у вас когда-либо возникали проблемы с турбонагнетателем, то это повлияет на интеркулер.

Если турбина страдает от утечки масла из изношенных уплотнений, то масло, которое «просочилось», должно куда-то уходить.



принцип работы и виды. Возможные неисправности.

Статьи Интеркулер: принцип работы и виды. Возможные неисправности.

Интеркулер предназначен для снижения температуры поступающего в двигатель воздуха. Чем ниже температура, тем выше его плотность. А чем выше плотность, тем больше воздуха поступает в двигатель и соответственно мощность двигателя возрастает.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Давайте рассмотрим физику этого процесса на простом примере. Возьмем два стакана: один наполненный холодным воздухом (0°C), другой – горячим (100°C). Посмотрите на рисунок.

Молекулы в стакане с холодным воздухом располагаются близко друг к другу и занимают меньше места. С возрастанием температуры в стакане молекулы начинают двигаться быстрее и отталкивают друг друга и занимают больший объем. Таким образом, в стакан с холодным воздухом помещается больше молекул, чем с холодным. А значит масса воздуха первого стакана большего второго.

Вывод: когда интеркулер охлаждает воздух в двигатель внутреннего сгорания поступает больше молекул воздуха. А чем больше молекул воздуха попадает в двигатель, тем больше сгорает топливно-воздушной смеси и тем больше мощность двигателя. При использовании интеркулера мощность двигателя возрастает на 20 %.

В большинстве случаев интеркулер применяется на двигателях, где есть система турбонадува. Турбина сжимает воздух, и его температура возрастает до 150-200°C.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Этот горячий воздух поступает в трубки интеркулера и охлаждается на 50-70°C. И этот уже охлажденный воздух поступает в цилиндры двигателя.

Виды интеркулеров

По способу охлаждения воздуха интеркулеры делятся на:

  • • Воздух-воздух. Поступающий воздух охлаждается в трубках интеркулера за счет движения автомобиля. Такой тип интеркулеров устанавливается в передней части автомобиля, чтобы был доступ к набегающему потоку воздуха.
  • • Воздух-вода. Такой интеркулер обычно устанавливается в бензиновых двигателях и может располагаться в любом месте подкапотного пространства. Для охлаждения здесь используется охлаждающая жидкость.
  •

Неисправности интеркулера

Существует несколько основных неисправностей интеркулера:

  • • Механические повреждения;
  • • Засорение сот;
  • • Коррозия трубок.



Выводы. Простыми словами интеркулер – это теплообменник, охлаждающий поступающий в двигатель воздух.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Интеркулер является одним из первых способов тюнинга двигателя. Можно ли ездить без интеркулера? Можно, но мощность двигателя снизится примерно на 20%.



Интеркулер на дизель – принцип работы, типы устройства, установка

В современных автомобилях все чаще используются двигатели, в которых происходит наиболее полное сгорание топлива, поэтому использование интеркулера на дизеле вполне оправданно. Он является промежуточным, но очень важным звеном системы теплообмена и турбонаддува. Его применение приводит к заметному снижению выхлопных газов.

1 Основные функции дизельного интеркулера

Любой автовладелец хочет, чтобы мощность двигателя увеличилась, но для этого надо создать условия, при которых топливо практически полностью сгорает. В дизель должно поступать больше кислорода.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Однако во время работы газ сжимается, температура повышается и поэтому начинается быстрое разрушение кислорода. Теплый воздух приводит к понижению мощности.

Похожие статьи

Одной из главных функций прибора является снижение температуры сжатого воздуха. Также интеркулер позволяет уменьшить детонацию, которая возникает, когда процесс сгорания становится нестабильным. Как известно, повышение температуры характерно для дизельного двигателя, так как оно связано с повышением давления. Дизель должен получать охлаждение, чтобы не повредились поршни, кольца или головки блока. Эффективность компрессора во многом будет зависеть от установленного интеркулера. На многих спортивных, и не только, машинах стали устанавливать систему турбонаддува, которая дает возможность за двадцать секунд набрать свыше 160 километров в час. Продолжительный наддув двигателя станет невозможен, если не будет установлен интеркулер.

2 Типы устройства интеркулера

Основные виды охладителя классифицируются по принципу, который лежит в основе работы:

  • Система "воздух-воздух".Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Такой интеркулер представляет собой конструкцию, состоящую из трубы и пластинчатого радиатора. Находящиеся внутри трубок перегородки позволяют создавать турбулентный поток. Теплообмен повышается, воздух внутри охлаждается, а избыток тепла поступает в атмосферу. Для изготовления используют алюминий. Это один из распространенных типов системы охлаждения, который часто устанавливается на дизель;
  • Система "воздух-вода". Этот интеркулер имеет значительно больший коэффициент теплопередачи. Во время прохождения воздуха радиатор охлаждается водой. Поэтому необходимо дополнительное устройство охлаждения жидкости, а также насос и блок управления. Можно отметить компактные размеры и высокий КПД, позволяющий выполнить усовершенствование двигателя;
  • Некоторые любители любят использовать для охлаждения закись азота, но это встречается не так часто. Стоит обратить внимание на распределение воздуха и конечные резервуары. Хороший интеркулер должен иметь две спецификации и производители должны это указывать (падение давления потока и охлаждение температуры воздуха, который поступает в дизель).Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Подобный радиатор охлаждения, несмотря на всю простоту конструкции, очень важен для нормальной работы. Эффективность двигателя будет только вырастать, но помимо этого надо определиться с местом установки прибора.

3 Выбор места установки для дизельного двигателя

Рассмотрим варианты места для установки. Основным критерием является расход воздуха. Поэтому чаще для интеркулера находят местечко под бампером. Конструктивные особенности позволяют найти как вертикальный, так и горизонтальный вариант. Следует учесть, что устройства системы "воздух-воздух" могут иметь достаточно большие габариты, а в подкапотном пространстве должно оставаться место. Большой дизель потребует другой тип. Очень нежелательно, чтобы устройство подвергалось загрязнению или повреждению, так как это скажется на работе.

Но лучше всего интеркулер установить непосредственно перед радиатором охлаждения.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Здесь неплохо подходит система "воздух-вода". Это связано не только с компактностью, но и долгим сроком эксплуатации. Не стоит забывать о дополнительных элементах, которые понадобятся для этого устройства, ведь работа двигателя будет идти на полную мощность, не говоря об экологических показателях. Надо только помнить о том, что слишком маленькая модель просто не будет успевать охлаждать воздух.

4 Что такое интеркулер, зачем н ужен как работает видео

5 Принцип установки устройства

Неправильное месторасположение приведет к тому, что вместо охлаждения начнется нагрев воздуха. У интеркулера есть свойство не только поглощать тепло и поэтому важно, чтобы его избыток поступал в атмосферу, а не нагревал воздушную систему. Для этого необходимо осмотреть устройство перед установкой и обратить внимание на патрубки, отводы и подводы, а также трубки ядра. Нигде не должно быть трещин.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Необходимо очистить его от лишнего масла. Также не забываем о том, что турбовой дизель дает высокие температуры именно под капотом и поэтому устройство может неэффективно работать. Особенно это скажется в тот момент, когда автомобиль остановится на светофоре. Не следует ставить охладитель "воздух-воздух" в моторном отсеке. Двигатель не лучший сосед. Недопустимо размещать устройство за радиатором системы охлаждения, так как прошедший через него воздух будет иметь свыше 50 градусов, чем температура окружающей среды.

Оптимальное место для интеркулера находится перед радиатором. Здесь наибольшие воздушные потоки. Надо только учесть один момент – до самого радиатора станет доходить меньше воздуха. Поэтому потребуется внести усовершенствования в дизель, чтобы в дальнейшем не возникло проблем.

Двигатель сам подскажет правильное месторасположение. При вертикальном варианте следует придерживаться традиции, то есть установка проводится вниз вход/выход. Нельзя, чтобы патрубки были вверху, поскольку тогда начинает появляться конденсат.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Кроме того, не исключено попадание масла, которое будет накапливаться и загрязнять устройство, что приведет к преждевременной замене.

На спортивные машины установку можно производить прямо горизонтально над радиатором. Только так можно получить дополнительную мощность для двигателя. Но здесь необходимо иметь воздушную отдушину на капоте для постоянной циркуляции воздуха.

Теперь трубы охладителя. Дизель обычно имеет трубы от 50 мм на выходе и до 80 мм на входе в компрессор. Мотор и турбина могут быть несколько подвижны во время быстрой езды, поэтому прибор хорошо фиксируют. Труба должна иметь плавный сгиб и быть резиновой, а лучше всего силиконовой. Возвратную часть желательно теплоизолировать. Для этого подойдут такие материалы, как стекловолокно и алюминиевая лента.

Устанавливать слишком большой интеркулер необязательно, так как местоположение имеет более важное значение. Если вдруг после монтажа обнаружились неполадки при нажатии педали акселератора, то здесь следует убедиться в правильности монтажа.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Это бывает связано с лагом от установки турбины или другими причинами.

6 Преимущества при работе интеркулера

Главным образом это эффективность, что уже заложено в принцип работы. После попадания в интеркулер потока воздуха начинает происходить уменьшение давление наддува. Турбулентность остается, но давление при этом падает. Его уровень падения должен быть в пределах 1–2 psi. Дело в том, что если оно снизится слишком сильно, то это отразится на мощности.

Важным показателем считается снижение температуры воздуха. Необходимо знать, что правильно установленный и подобранный прибор позволяет добиться снижения температуры до 70–80 процентов. Это немало, если учесть почти полное сгорание топлива. Кроме того, наблюдается реальный прирост мощности двигателя на 15–25 лошадей. Именно это чаще всего привлекает автоспортсменов.

7 Рекомендации для правильной работы устройства

Особых требований при использовании интеркулера нет, но важно следить, чтобы не произошло ненужного загрязнения и засорения. Не стоит сразу бежать в магазин за новым устройством, тем более что оно не самое дешевое.

Опытные автомеханики советуют попробовать провести восстановительные работы. Для этого нужно залить в интеркулер бензин и хорошо прополоскать. После слива достаточно продуть все сжатым воздухом.

Спортсмены и любители погонять на автомобиле хорошо знают этот промежуточный охладитель. Фактически он уже стал частью системы турбонаддува. Установку сможет провести любой автолюбитель, который использует дизель. Однако если нет уверенности в своих силах, то надо обратиться к специалисту, который поможет с выбором и монтажом. Не стоит отказываться от интеркулера, позволяющего улучшить работу двигателя.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Вложенные деньги быстро себя окупят.

8 Интеркулеры вода-воздух от BMW X5M

что это такое в автомобиле? Фото и видео

Образцом мощности являются автомобили, оснащенные системами турбонаддува. Благодаря тому, что турбокомпрессор нагнетает в цилиндры больше воздуха, топливо выгорает практически без остатка и все переходит в энергию, что мы и ощущаем, сидя за рулем таких известных авто с турбонагнетателем, как Porsche 911 Turbo S, Audi TTS, Mercedes-Benz CLA 45 AMG и других.

Но, как говорится, это палка о двух концах. В турбокомпрессоре поступающий извне воздух сжимается, а при сжатии температура любого вещества повышается. В результате, в двигатель поступает газ, разогретый до температуры примерно 150-200 градусов, из-за чего ресурс силового агрегата значительно снижается.

Избавиться от этой проблемы можно лишь одним способом — установкой теплообменника, который будет забирать у разогретого воздуха лишнее тепло.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Этим теплообменником и является интеркулер, о котором мы и расскажем на Vodi.su в данной статье.

Устройство и принцип работы

Это довольно простое устройство, по своему внешнему виду напоминающее радиатор охлаждения в двигателях внутреннего сгорания. Принцип работы также не отличается сложностью — разогретый воздух охлаждается благодаря прохождению через систему трубок и сот, где на него воздействует либо жидкость, либо встречный поток охлажденного газа.

Таким образом по принципу охлаждения выделяют два основных типа:

  • воздух — вода;
  • воздух — воздух.

Устанавливают радиатор интеркулера в различных местах под капотом: со стороны левого или правого крыла, непосредственно за бампером перед основным радиатором охлаждения, сверху над мотором. Большинство автопроизводителей устанавливают решетку интеркулера либо сбоку возле крыла, либо за бампером, так как площадь охлаждения будет большей, соответственно работать устройство будет более эффективно.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Стоит заметить, что даже при охлаждении входящего атмосферного кислорода на 10 градусов можно достичь улучшения тяговых показателей силового агрегата на 5 процентов. Более того, согласно исследованиям, охлажденный воздух можно дополнительно сжимать, из-за чего его объем поступления в цилиндры увеличивается.

Интерекулер с воздушным охлаждением

Это наиболее простой и популярный вариант. Охлаждение происходит за счет поступления через воздухозаборник дополнительных потоков атмосферного воздуха. Трубы теплообменника сделаны из меди или алюминия и дополнительно оснащаются пластинами для теплоотвода.

Воздушный интеркулер работает эффективнее всего на скоростях от 30 км/час. Его часто устанавливают также на грузовые автомобили и пассажирские автобусы с дизельными двигателями. Стоит отметить, что воздушный теплообменник невозможно миниатюризировать бесконечно, поэтому он практически не применяется на малолитражках с маломощными двигателями.

Жидкостное охлаждение

Интеркулер с жидкостным охлаждением гораздо более компактный.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Газ остывает за счет того, что проходит через трубы, стены которых омываются антифризом, тосолом или обыкновенной водой. С виду он практически ничем не отличается от радиатора печки отопления и имеет такие же небольшие размеры.

Однако у данной системы имеется ряд конструктивных недостатков:

  • жидкость сама нагревается;
  • для ее охлаждения требуется время;
  • необходимо устанавливать дополнительный насос для обеспечения бесперебойной циркуляции реагента.

Таким образом, жидкостный интеркулер обойдется дороже воздушного. Но у водителей зачастую нет выбора, поскольку воздушный теплообменник попросту некуда установить под капотом небольшого автомобиля компактного класса.

Установка интеркулера

Если устройство работает правильно, оно снижает температуру воздуха на 70-80% процентов, благодаря чему газ лучше сжимается в ограниченном объеме. В результате в камеры сгорания поступает большое количество воздуха, а мощность двигателя увеличивается, в буквальном смысле этого слова, на 25 лошадиных сил.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Данный показатель, прежде всего, привлекает владельцев спорткаров. Если интеркулер не был установлен в базовой комплектации на ваше авто, сделать это можно самостоятельно. При выборе учитывают следующие параметры:

  • площадь теплообменника — чем она больше, тем лучше;
  • оптимальное круглое сечение труб для избежания потерь давления;
  • минимальное количество изгибов — именно в изгибах происходят потери потока;
  • трубы не должны быть слишком толстыми;
  • прочность.

Установить интеркулер самостоятельно вполне под силу любому автолюбителю, разбирающемуся в устройстве своего автомобиля. Заказать его доставку можно прямо с завода, в комплекте идут кронштейны, крепеж и патрубки для прокладки трассы от турбины к дроссельной заслонке. Может быть проблема с несовпадением диаметра патрубков, но она решается путем установки переходников.

Чтобы интеркулер не забивался пылью, необходимо своевременно менять воздушный фильтр. Внутрь можно залить бензин, хорошо прополоскать устройство и продуть его сжатым воздухом.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Увеличение мощности вашего дизельного двигателя и продление его ресурса работы — это главный приз, который вы получите, установив интеркулер.

Загрузка...

Что такое турбонаддув — ДРАЙВ

Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.

Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? Тут-то нас и поджидают проблемы.

Турбокомпрессор состоит из двух «улиток» — через одну проходят отработавшие газы, а вторая «качает» воздух в цилиндры.

Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается 14–15 частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.

Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно из-за разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?

Выхлопные газы из двигателя вращают ротор турбины, тот, в свою очередь, приводит в движение компрессор, который нагнетает сжатый воздух в цилиндры. Перед тем как это произойдёт, воздух проходит через интеркулер и охлаждается — так можно повысить его плотность.

Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.

Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов. Проще говоря, он придумал турбонаддув.

Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.

Аналог турбонаддува — приводной нагнетатель — жёстко связан с двигателем и тратит на свою работу часть его мощности.

В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода. Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.

Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.

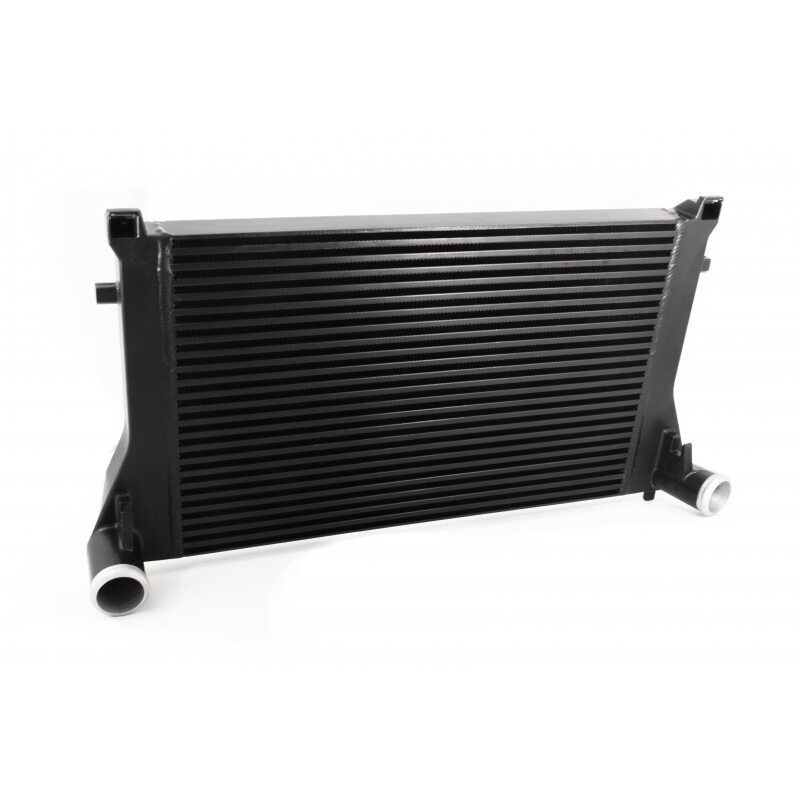

А вот так выглядит интеркулер.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.

У Mitsubishi Lancer Evolution интеркулер располагается в переднем бампере перед радиатором.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще А у Subaru Impreza WRX STI — над двигателем.

Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту, во-вторых, температура раскалённых газов достигает, только попробуйте представить, 1000°C! Что всё это означает? То, что сделать турбонаддув, который сможет выдержать такие неслабые нагрузки длительное время, весьма дорого и непросто.

Выхлопные газы разогревают и выпускную систему, и турбонаддув до очень высоких температур.

По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.

Но сложность и дороговизна конструкции — не единственные недостатки.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться. Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.

Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.

На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах

Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров. Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких

Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше. А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.

Турбина с изменяемой геометрией.

Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку».Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Ту самую, с маленьким, едва заметным шильдиком «turbo».

Turbo tech 101 - что такое интеркулер и как он работает?

В AET мы серьезно относимся к турбо-технологиям, но мы понимаем, что не все так увлечены компонентами турбокомпрессора!

Хотя нет ничего плохого в том, чтобы не знать свой перепускной клапан от турбины, небольшое знание компонентов и того, что они делают, может быть действительно полезным! Если вы хотите улучшить производительность или мощность своего двигателя, или просто хотите, чтобы недобросовестный механик не тряс вам глаза, когда что-то пойдет не так, разобраться - это лучший способ.

В этом посте мы рассмотрим интеркулер, исследуем, что это такое, что он делает и как работает, а также предоставим некоторую дополнительную информацию о различных типах интеркулера.

Что такое интеркулер?

Интеркулер - это механическое устройство, используемое для охлаждения всасываемого воздуха в двигателях, оснащенных системой принудительной индукции (либо турбонагнетателем, либо нагнетателем).Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Что делает интеркулер?

Работа интеркулера заключается в охлаждении воздуха после его сжатия турбонагнетателем или нагнетателем, но до того, как он попадет в двигатель.

Как работает интеркулер?

Турбокомпрессоры работают за счет сжатия воздуха, увеличивая его плотность, прежде чем он достигнет цилиндров двигателя. Сжимая больше воздуха в каждый цилиндр, двигатель может сжигать пропорционально больше топлива, создавая больше мощности при каждом взрыве (подробнее см. Турбонаддув - FAQ для новичков).

В процессе сжатия выделяется много тепла и повышается температура воздуха, поступающего в двигатель. К сожалению, по мере того, как воздух становится более горячим, он также становится менее плотным, что снижает количество кислорода, доступного в каждом цилиндре, и влияет на производительность!

Интеркулер противодействует этому процессу, охлаждая сжатый воздух, чтобы обеспечить двигатель большим количеством кислорода, и улучшая сгорание в каждом цилиндре.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Кроме того, регулируя температуру воздуха, он также увеличивает надежность двигателя, гарантируя, что соотношение воздух-топливо в каждом цилиндре поддерживается на безопасном уровне.

Интеркулер различных типов

Существует два основных типа интеркулера, которые работают по-разному:

Воздух-воздух

Первый вариант представляет собой промежуточный охладитель воздух-воздух, который работает, пропуская сжатый воздух через сеть небольших трубок через ряд охлаждающих ребер.Тепло передается от горячего сжатого воздуха к этим охлаждающим ребрам, которые, в свою очередь, охлаждаются быстрым потоком воздуха извне движущегося транспортного средства.

После прохождения охлажденного сжатого воздуха через промежуточный охладитель он подается во впускной коллектор двигателя и в цилиндры. Простота, легкий вес и невысокая стоимость промежуточных охладителей воздух-воздух делают их наиболее популярным выбором для большинства автомобилей с турбонаддувом.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Воздух-вода

Как следует из названия, промежуточные охладители воздух-вода используют воду для понижения температуры сжатого воздуха.Прохладная вода прокачивается через установку, забирая тепло из воздуха, проходящего через установку. По мере того, как эта вода нагревается, она затем прокачивается через радиатор или охлаждающий контур, прежде чем снова попасть в промежуточный охладитель после охлаждения.

Промежуточные охладители воздух-вода, как правило, меньше, чем промежуточные охладители воздух-воздух, что делает их подходящими для двигателей с ограниченным пространством, а поскольку вода проводит тепло лучше, чем воздух, она подходит для более широкого диапазона температур. .

Однако повышенная сложность, стоимость и вес, связанные с промежуточными охладителями воздух-вода, означают, что они не используются в двигателях транспортных средств.

Размещение интеркулеров

Хотя теоретически промежуточные охладители воздух-воздух могут быть расположены где угодно между турбонаддувом и двигателем, они наиболее эффективны там, где есть лучший воздушный поток, и обычно размещаются в передней части автомобиля, за решеткой радиатора.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

В некоторых транспортных средствах конструкция двигателя предотвращает это, и промежуточный охладитель размещается на верхней части двигателя, но здесь обычно меньше воздушного потока, и на промежуточный охладитель может воздействовать тепло от самого двигателя. В этих случаях обычно добавляются дополнительные воздуховоды или ковши в капоте для улучшения воздушного потока.

Чем может помочь AET?

В AET наши дружные команды являются экспертами по всему, что связано с турбонаддувом, и если у вас есть вопросы, мы всегда рады помочь.

Чтобы получить помощь по любому аспекту турбонаддува, позвоните нам сегодня по телефону 01924 588 266 или по электронной почте [email protected]

Как работает интеркулер? Turbosmart #KeepOnBuilding

Существует два типа интеркулеров

1. Воздухо-воздушный промежуточный охладитель

Интеркулер «воздух-воздух» отбирает тепло из сжатого воздуха, пропуская его через сеть трубок с охлаждающими ребрами.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Когда сжатый воздух проталкивается через промежуточный охладитель, тепло передается по трубкам в охлаждающие ребра. При движении на высокой скорости холодный воздух поглощает тепло от охлаждающих ребер. Таким образом, снижается температура сжатого воздуха.

Преимущества:

  • Простота
  • Меньшая стоимость
  • Меньше веса

Это также делает его наиболее распространенной формой промежуточного охлаждения.

Недостатки:

  • Увеличенная длина воздухозаборника из-за необходимости переноса интеркулера в переднюю часть автомобиля
  • Более сильные колебания температуры, чем воздух-вода.
Размещение

Лучшее место для воздух-воздух - в передней части транспортного средства. «Переднее крепление» считается наиболее эффективным размещением.
Если компоновка двигателя или тип транспортного средства не допускают «переднюю опору». Интеркулер можно установить сверху двигателя или даже сбоку. Однако они не считаются эффективными.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Это потому, что воздушный поток не так эффективен. Таким образом, интеркулер может пострадать от поглощения тепла двигателем, когда внешний поток воздуха падает.Такое размещение часто требует дополнительных воздуховодов или совков для направления воздуха непосредственно в интеркулер.

2. Воздухо-водяной промежуточный охладитель

В промежуточном охладителе типа "воздух-вода" в качестве теплоносителя используется вода. В этой установке холодная вода прокачивается через промежуточный охладитель воздух / вода, отбирая тепло из сжатого воздуха, когда он проходит. Затем нагретая вода перекачивается через другой охлаждающий контур (обычно через специальный радиатор). При этом охлажденный сжатый воздух проталкивается в двигатель.

Эти промежуточные охладители (также известные как теплообменники) имеют тенденцию быть меньше, чем их аналоги типа воздух-воздух.

Преимущества:

  • Это делает их подходящими для сложных установок, где пространство, воздушный поток и длина всасывания являются проблемой.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Вода более эффективна в передаче тепла, чем воздух. Таким образом, он обладает большей стабильностью, чтобы работать в более широком диапазоне температур.

Недостатки:

  • Однако эта система требует дополнительной сложности, веса и стоимости радиатора, насоса, воды и линий передачи.Обычно они применяются в промышленном оборудовании, судостроении и в установках по индивидуальному заказу, которые не позволяют легко подавать воздух в воздух, например,
  • с задним расположением двигателя
  • автомобиль.
Размещение

Воздухо-вода может быть установлена ​​в любом месте моторного отсека. При условии, что радиатор установлен в месте с хорошей циркуляцией воздуха или с прикрепленным к нему вентилятором Thermo.

Интеркулеры системы охлаждения автомобиля

Что такое интеркулер и для чего он нужен?

Интеркулеры (охладители наддувочного воздуха) предназначены для снижения расхода топлива, , а - для увеличения мощности и эффективности двигателя.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Задача промежуточного охладителя - снизить температуру входящего газа и, таким образом, уплотнить необходимый воздух, что оптимизирует сгорание. Промежуточный охладитель снижает температуру входящего газа со 130 ° C до 60 ° C, устраняет негативные эффекты турбонаддува и увеличивает мощность примерно на 20%.

Быстро развивающийся рынок

Постоянно ужесточающиеся и строгие законы по борьбе с загрязнением окружающей среды (Евро 4, Евро 5, Евро 6) подталкивают автопроизводителей к сокращению объема дизельных и бензиновых двигателей. От до ограничивают расход топлива и контроль выбросов (уменьшение размеров).

Мощность двигателя и удовольствие от вождения сохраняются за счет добавления турбонагнетателя или нагнетателя и, следовательно, интеркулера . В результате рынок интеркулеров стремительно растет.

Добавленная стоимость

Открыть параметры конфигурации Открыть параметры конфигурации

Охладитель наддувочного воздуха Valeo, инновационное решение, сочетающее производительность с компактным дизайном

Модель O.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще E. экспертиза в области тепловых систем, Valeo предлагает для вторичного рынка интеркулер (охладитель наддувочного воздуха), опираясь на свой богатый опыт:

Высокая производительность
  • Специально разработанные гнутые трубы и турбулизаторы для обеспечения оптимальной производительности
  • Высокопрочный пластик для структурной целостности
  • Специальные алюминиевые сплавы, разработанные для защиты от внутренней коррозии и экстремальных условий эксплуатации
  • Зона захвата для высокого давления и шлангового соединения, для обеспечения соединения между промежуточным охладителем и шлангами высокого давления (23-28 мм)
  • Гибкие боковые пластины, позволяющие интеркулеру расширяться при изменении температуры.
  • Усиленные ребра, выдерживающие высокое рабочее давление

Высокое качество от Valeo
  • Строгие испытания на механическую и коррозионную стойкость (термические удары, вибрации или долговечность)
  • Точная установка и оптимизированная эффективность охлаждения

Инновационные технологии
  • Обе технологии: с воздушным и водяным охлаждением доступно на вторичном рынке

Широкий диапазон
  • Для наиболее популярных в Европе применений, оснащенных турбокомпрессорами: BMW, Mercedes, Audi, Volkswagen, Renault, Ford.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще ..

Умная упаковка:
  • Все промежуточные охладители тщательно упакованы, чтобы свести к минимуму риск повреждения при транспортировке и обеспечить наиболее практичное использование.
Valeo Innovation с водяным охлаждением

Опережая эволюцию рынка Valeo разработала революционный и экологически чистый охладитель наддувочного воздуха с водяным охлаждением , который был избран победителем премии PACE Award 2013.

В этой технологии Valeo использует воду, пластиковые воздуховоды (легче стали и менее загрязняющие), теплообменники с высокой плотностью энергии и клапан системы рециркуляции отработавших газов высокого давления, который смешивает наддувочный воздух с рециркулируемым выхлопным газом для снижения выбросов CO2 и NOx, повышения эффективности и достижения результатов. общее снижение веса.

На рынках АСЕАН вы можете увидеть это решение в основном на автомобилях европейского происхождения, таких как автомобили Volkswagen Group.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Наше предложение

Открыть параметры конфигурации Открыть параметры конфигурации

Откройте для себя избранные нами интеркулеры Valeo и многое другое в наших каталогах…

TechCorner

Открыть параметры конфигурации Открыть параметры конфигурации

Когда заменять интеркулер?

  • Из-за расположения интеркулер следует заменить на радиатор , после аварии передней части , но также и в случае утечки воздуха или при повреждении гофрированных ребер.Это может произойти, когда дорожный мусор проходит под бампером или через переднюю решетку.
  • Водитель ощущает отказ интеркулера как снижение мощности . Это также может привести к неисправности ЭБУ двигателя в результате отказа промежуточного охладителя. Уровни выбросов также могут увеличиваться в результате сбоя, что может повлиять на годовые уровни выбросов при ТО.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще
  • Неправильное обслуживание: неправильная замена масла l , слишком тугие соединения, неправильная проверка или неправильная очистка (впускной коллектор) также являются некоторыми причинами отказа интеркулера.

Как работают интеркулеры - Haltech

Все мы знаем, что двигатели любят потреблять холодный воздух. На самом деле, чем холоднее всасываемый заряд, тем большую мощность развивает двигатель, но почему?

Воздух имеет массу или вес, который изменяется в зависимости от температуры и давления воздуха. Чем ниже температура - тем больше масса. Чем выше давление - тем больше масса.

При 15 градусах Цельсия и на уровне моря 1 литр воздуха весит около 1.225 грамм. Из них около 0,245 грамма приходится на кислород - вещество, которое мы хотим втиснуть в двигатель.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Чтобы получить больше воздуха, а значит, и кислорода в двигатель, нам нужно либо сжать всасываемый заряд (турбо или наддув), либо охладить всасываемый заряд, либо и то, и другое!

Здесь все усложняется, потому что процесс сжатия воздуха также нагревает его, поэтому нам нужно охладить его, прежде чем он попадет в двигатель - войдите в промежуточные охладители!

Интеркулер - это теплообменник, который устанавливается между супер- или турбонагнетателем двигателя и впускным коллектором.Его задача - поглощать и рассеивать тепло из наддувочного воздуха, чтобы обеспечить двигатель максимально холодным и плотным воздухом.

Существует два типа промежуточных охладителей: воздух-воздух и вода-воздух.

Интеркулер Air to Air , как следует из названия, поглощает температуру всасываемого воздуха, а затем использует поток воздуха через интеркулер для рассеивания тепла.

Интеркулер Water to Air немного отличается.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Он по-прежнему имеет ядро ​​промежуточного охладителя, но вместо того, чтобы полагаться на воздух для охлаждения; ядро покрывается водой, которая затем дистанционно охлаждается в обычной радиаторной системе (обычно независимо от охлаждающей жидкости двигателя).

Они действительно хорошо работают, когда установка огромного переднего интеркулера неудобна или невозможна. Этот метод также может помочь в уменьшении общей длины трубопроводов всасывающей системы.

Обратной стороной системы промежуточного охладителя вода-воздух является то, что она намного сложнее и содержит намного больше компонентов, чем ее эквивалент воздух-воздух.

Как узнать, работают ли интеркулеры и как они работают? Это можно измерить двумя способами: падение температуры и падение давления.

Нередко можно увидеть, как наддувочный воздух выходит из турбокомпрессора при температуре 100 градусов Цельсия или выше, а затем проходит через промежуточный охладитель, который может снизить температуру всасывания более чем наполовину! Пока интеркулер хорошего качества и имеет хороший воздушный поток, он может делать это бесконечно.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Но есть и обратная сторона. Сам интеркулер должен иметь некоторые ограничения для осуществления теплообмена, это означает, что если мы добавим 15 фунтов в интеркулер, мы сможем получить только 13 фунтов.

Кроме того, понижая температуру воздуха, мы увеличиваем плотность воздуха, что приводит к падению давления независимо от ограничения интеркулера!

Итак, в следующий раз, когда кто-то скажет вам, что их интеркулер имеет НУЛЕВОЕ падение давления, но отлично справляется с охлаждением - попросите данные, подтверждающие это утверждение!

Наличие датчика давления и температуры до и после промежуточного охладителя - лучший способ определить, эффективно ли работает интеркулер. Зная эти данные, вы можете принять обоснованное решение о том, принесет ли модернизированный интеркулер пользу вашей установке.


Что такое интеркулер (и для чего он нужен)?

3 частые неисправности интеркулера

01 Негерметичные шланги наддува

С промежуточным охладителем мало что может выйти из строя, поэтому большинство неисправностей обычно связаны либо с проблемами установки, либо с физическим повреждением, приводящим к утечкам наддува.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Одна из наиболее частых проблем - резиновые шланги наддува и зажимы, удерживающие их на месте. Со временем резина разрушится, и зажимы могут потерять зажимное усилие, что может привести к тому, что шланги наддува фактически позволят нагнетаемому воздуху выходить.

Это приведет к тому, что автомобиль будет вялым, неэффективным, и вы даже можете услышать «свистящий» звук (хотя и не всегда), поскольку вы действительно слышите утечку воздуха во время движения.

Исправить довольно просто; новые шланги и хомуты.

02 Повреждения при ударе

Поскольку интеркулер расположен прямо в передней части автомобиля, это означает, что он подвержен повреждениям, особенно от ударов камней и мусора с дороги на интеркулер.

Это может повредить хрупкие ребра охлаждения, снизив эффективность охлаждения промежуточного охладителя, а в крайних случаях также повредить трубки, через которые проходит нагнетаемый воздух.

Чаще всего это происходит из-за неэффективности промежуточного охладителя, что приводит к повышению температуры воздуха на входе, но в худшем случае интеркулер может пробить, и вы можете получить утечку наддува.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Для исправления требуется новый интеркулер.

03 Загрязнение масла

Поскольку воздух, поступающий в интеркулер, поступает непосредственно от турбокомпрессора, это означает, что если у вас когда-либо были какие-либо проблемы с турбонаддувом, то интеркулер, вероятно, тоже пострадает.

Например, если турбонагнетатель страдает от утечки масла из-за изношенных уплотнений, то масло, которое «просочилось», должно куда-то уйти - и где-то, скорее всего, будет промежуточный охладитель.

Это означает, что масло собирается в нижней части промежуточного охладителя, снижая производительность самого промежуточного охладителя. Кроме того, пары масла попадают в нагнетаемый воздух, что также отрицательно сказывается на характеристиках двигателя.

Для проверки снимите шланги наддува и осмотрите их на предмет загрязнения маслом.Если есть, снимите интеркулер и промойте его обезжиривателем двигателя, чтобы удалить все масло изнутри интеркулера.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Как интеркулеры добавляют мощность и зачем он нужен

Конечно, они выглядят круто на передней панели чего-либо JDM или Moog Wasabi 9000, но промежуточные охладители могут быть жизненно важным компонентом для увеличения мощности и исправности двигателя. Так как они работают?

Охлаждение автомобиля кажется простым процессом с механической точки зрения; похлопайте по нему огромный радиатор, добавьте немного труб и залейте его водой.Пока индикатор температуры остается достаточно низким, все в порядке. Но за кулисами творится множество термодинамических уловок, которые удерживают автомобиль в пределах допустимого температурного порога. Однако теплообменник можно использовать и по-другому.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще При правильном проектировании и установке правильный теплообменник может значительно повысить производительность двигателя. Интеркулеры делают именно это и могут использоваться в нескольких различных комбинациях, чтобы помочь произвести больше лошадей.

Прежде чем мы углубимся в подробности работы с промежуточными охладителями, взглянем на мою статью о системах охлаждения, чтобы получить некоторую справочную информацию.

Типичный передний интеркулер

Промежуточный охладитель - это теплообменник с перекрестным потоком, поскольку охлаждающая жидкость, отводящая тепло (воздух), движется под углом 90 градусов к теплой жидкости (воздух, вода или масло).Взаимодействие этих жидкостей осуществляется за счет использования трубок и ребер внутри промежуточного охладителя.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Полые трубки проходят по длине теплообменника и используются в качестве каналов для теплой жидкости, проходящей от входа через промежуточный охладитель, а затем к выходу, когда она достаточно охладится.

Настоящее охлаждение происходит за счет использования ребер, которые покрывают поверхность промежуточного охладителя. Гофрированное расположение позволяет увеличить площадь поверхности теплообменника, чтобы тепло могло отводиться в окружающую среду с максимальной эффективностью.

Проще говоря, интеркулеры забирают теплый воздух, поступающий в двигатель, и охлаждают его за счет теплообмена. Согласно правилам термодинамики, чем больше разница температур между воздухом, поступающим через коллектор, и температурой сгорания внутри цилиндра, тем больше энергии преобразуется в процессе сгорания. Таким образом, более холодный воздухозаборник означает большую разницу температур и, следовательно, большую мощность.

Этот промежуточный охладитель воздух-воздух имеет большой входной и выходной диаметры для уменьшения ограничения воздушного потока под высоким давлением.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Наиболее эффективно промежуточный охладитель используется при установке на автомобиле с турбонаддувом или наддувом, где всасываемый воздух будет слишком теплым из-за того, что турбокомпрессор или нагнетатель нагнетает катушку, если в противном случае оставить.Используя еще более термодинамические принципы, если давление жидкости увеличивается, температура этой жидкости также увеличивается. Следовательно, давление наддува турбонагнетателя внезапно увеличивает давление и температуру воздуха на входе, что, если его не охладить, приведет к снижению эффективности двигателя.

Для борьбы с этим между турбонагнетателем и входом в двигатель помещается промежуточный охладитель, чтобы воздух мог быть достаточно охлажден вовремя для того, чтобы он попал в цилиндры и взаимодействовал с поступающим топливом.Без промежуточного охладителя, выполняющего эту работу, теплый воздух от чего-то вроде нагнетателя создал бы питательную среду для предварительного зажигания.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Это означает, что топливо сгорает слишком рано в цикле двигателя, что снижает эффективность и мощность двигателя, а также может вызвать повреждение.

Существует два основных типа интеркулеров:

Интеркулеры воздух-воздух

Эти, казалось бы, простые промежуточные охладители используют более холодный поток воздуха для охлаждения теплого потока воздуха с турбонаддувом, прежде чем он попадет в цилиндры для смешивания с топливом.Используя каналы, проходящие горизонтально через промежуточный охладитель, воздух проходит от выхода турбонагнетателя к входному отверстию промежуточного охладителя, где он охлаждается за счет внешнего воздушного потока.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Этот охлаждающий воздушный поток взаимодействует с ребрами теплообменника, отводя тепло от потока всасываемого воздуха в окружающую среду.

Эти промежуточные охладители существенно увеличивают плотность воздуха, поступающего в цилиндры, создавая большую мощность, поскольку двигатель имеет больше молекул воздуха для работы и сгорания. Во многом так же, как небольшое количество энергии получается, когда на улице холодно, интеркулер по существу имитирует более низкую температуру окружающей среды входящего воздуха, сохраняя при этом высокое давление, полученное за счет принудительной индукции.

Интеркулеры типа «воздух-воздух» не нуждаются в насосах и, следовательно, не потребляют энергию двигателя или других компонентов автомобиля. Однако к недостаткам можно отнести отсутствие контроля над производительностью интеркулера. Интеркулер типа «воздух-воздух» работает эффективно только в том случае, если поток воздуха к ребрам и трубкам холодный и постоянный, в противном случае его термодинамические возможности резко снижаются.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Это означает, что размещение самого интеркулера имеет жизненно важное значение и может вызвать много головной боли с точки зрения прокладки необходимой сантехники.Чтобы обеспечить некоторый коэффициент безопасности, промежуточные охладители воздух-воздух часто бывают относительно большими по размеру, чтобы максимизировать площадь поверхности для охлаждения.

Интеркулеры воздух-вода

Эти системы немного сложнее, но основаны на тех же основных идеях.С теплообменником, установленным перед впускным коллектором, теплый входящий воздух вместо этого охлаждается водой, протекающей через трубки промежуточного охладителя.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Теплопроводность воды намного выше, чем у воздуха, что означает, что тепло передается намного эффективнее. Теплая вода, нагретая от «индукционного» промежуточного охладителя, затем может быть перекачана в собственный небольшой теплообменник, где она охлаждается холодным воздухом, как основной радиатор автомобиля.

Промежуточный охладитель воды и воздуха можно разместить в любом месте моторного отсека, при этом большинство производителей размещают его как можно ближе к впускному коллектору, чтобы воздух не имел возможности нагреться до того, как достигнет цилиндра.Единственная дилемма размещения - это теплообменник с водяным охлаждением, которому для эффективной работы требуется поток холодного воздуха. К сожалению, это также означает, что интеркулер этого типа нуждается в водяном насосе, резервуаре для жидкости и соответствующем трубопроводе для воды, чтобы перемещаться по системе.

Выбор позиции

Черпак капота Subaru предназначен для подачи воздуха непосредственно в расположенный наверху промежуточный охладитель воздух-воздух.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Большинство промежуточных охладителей необходимо размещать в местах с быстрым, плавным и прохладным воздушным потоком.Бессмысленно ставить теплообменник в глубину моторного отсека, где температура окружающей среды слишком высока для реального теплообмена. Вот почему фронтальные интеркулеры - самый популярный способ размещения.

Расположенный перед радиатором или внутри боковой решетки передней части, интеркулер должен всегда получать холодный и невозмущенный воздух, чтобы максимально увеличить разницу температур между горячей и холодной жидкостями. Если пространство ограничено, производители часто создают большие воздухозаборники в капоте (Subaru Impreza WRX STI, Mini Cooper S), чтобы интеркулер можно было разместить в любом месте моторного отсека и при этом обеспечить достаточный приток воздуха.

Муг из MCM никогда не устоит бренчать на своем последнем интеркулере

Несмотря на то, что их внедрение в двигатель и трансмиссию может быть очень сложной задачей, промежуточные охладители являются ключом к эффективной принудительной индукции за счет своих возможностей воздушного охлаждения.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Интеркулер, спроектированный для правильного размера, мог бы высвободить драгоценную мощность от двигателя, и почти каждый производитель автомобилей уменьшит габариты и установит турбонаддув, ожидая увидеть многие теплообменники под капотами ваших будущих автомобилей. Они могут показаться вульгарным модным аксессуаром на модернизированной автомобильной сцене, но в данном случае функциональность намного превосходит форму.

Как работает интеркулер с турбонаддувом?

Интеркулер с турбонаддувом является неотъемлемой частью вашего двигателя - он оказывает самое эффективное воздействие!

С турбонаддувом и наддувом

Интеркулер - это специальная деталь, обычно устанавливаемая на двигатели с турбонаддувом или наддувом.Его цель - собрать воздух, сжатый турбонагнетателем и нагнетателем, а затем стратегически его охладить. Это снижает температуру и, следовательно, обеспечивает более высокую плотность воздуха, нагнетаемого в двигатель, что подводит нас к еще одной невероятно важной теме, когда речь идет о том, почему промежуточные охладители с турбодизелем работают именно так.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще Когда дело доходит до оптимально мощного двигателя, чтобы доставить вас из пункта А в пункт Б., мощность является абсолютно ключевым моментом. Ключом к чрезвычайно функциональному турбодизельному интеркулеру является наука.Хорошо функционирующий интеркулер начинается с вопроса: «Что такое плотность воздуха?». Говоря техническим языком, это масса воздуха, приходящаяся на единицу объема, и это понятие в сочетании с методами промежуточного охлаждения дает наибольший успех. Кислород обычно становится все более очевидным с увеличением плотности воздуха. Чем больше кислорода, тем больше сжигается топливо, а значит, больше мощности!

Где воздух?

Еще одна важная вещь, которую следует иметь в виду при покупке интеркулера с турбонаддувом, - это то, где на нем расположены воздуховыпускные отверстия, поскольку то, где они находятся, является огромным показателем того, как они будут работать на самом деле.Поток и охлаждение - большие проблемы, которые следует учитывать, потому что, хотя некоторые промежуточные охладители с турбонаддувом могут иметь форму, предполагающую четкий и плавный поток, более важной проблемой, вызывающей беспокойство, является способность охлаждения так же хорошо, как и возможность воздушного потока.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Перспективная сила

Как уже говорилось в этой статье, промежуточные охладители с турбонаддувом представляют собой очень сложные инструменты и поэтому действительно требуют глубоких знаний о том, как их использовать и что они делают, чтобы получить от них максимальную отдачу.Есть несколько важных шагов и рекомендаций, которых следует придерживаться, чтобы максимально эффективно использовать интеркулер с турбонаддувом. Все, что связано с промежуточным охладителем с турбонаддувом, должно иметь соответствующую конструкцию и размер, в противном случае вся система не сможет работать так, как предполагалось. В общем, некоторые эксперты по турбодизельным интеркулерам часто рекомендуют вам выбирать большой, поскольку у него меньше шансов попасть в сам интеркулер и начать блокировать функцию охлаждения из-за накопления тепла.Наряду с надлежащим размером, интеркулеру необходим надежный, максимальный поток воздуха, чтобы быть лучшим, и это не означает, что нужно просто поставить один на переднюю часть автомобиля и вызвать его на полную работоспособность.Для чего интеркулер: Что такое интеркулер? И для чего он нужен вообще

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
