Датчик Холла: устройство и принцип работы

Когда американский физик Эдвин Холл открывал свой эффект взаимодействия электрического тока с магнитным полем, у него и в мыслях не было, что чаще всего его фамилия станет употребляться на автомобильных рынках в России. Удивительно, но факт — самые разные люди, весьма далёкие от физики, понятия не имеющие кто такой Холл, знают, что такое датчик Холла в автомобиле, и даже одно время страдали от их дефицита.

В чём проявляется эффект Холла, и как это можно использовать в технике
Магнитное поле широко используется в автомобильной технике, несмотря на свою невидимость и неосязаемость. Даже свет, состоящий из электрических и магнитных полей, воспринимается благодаря своей электрической составляющей. Тем не менее, с помощью специальных магниточувствительных датчиков поле можно зафиксировать и даже измерить.

В основу одного из таких датчиков лёг эффект Холла, заключающийся в появлении поперечной разницы потенциалов на кристалле полупроводника, вдоль которого течёт ток.

Образуется она только при помещении кристалла в магнитное поле, всё прочее пластину легированного кремния не поляризует. Это напряжение и подлежит фиксации, означая, что датчик попал в зону действия магнитного поля.

Собственно, всего этого недостаточно для использования кристалла в качестве датчика. Магнитное поле присутствует везде, надо определить его превышение над естественным фоном и помехами. Для этого к пластине подключается усилитель слабого сигнала и регулируемый пороговый элемент (компаратор). Вся схема выдаёт на выходе логический «0» по электрическому уровню, если поле есть, и логическую единицу во всех прочих случаях. Такая негативная логика обычно принята в цифровой технике. А чтобы в момент смены сигнала не наблюдалась «болтанка» выхода из-за неопределённости, устройство снабжается триггером Шмитта. Это такая схема, которая обеспечивает амплитудное запаздывание срабатывания (гистерезис), защищая от цифрового дребезга и помех в момент переключения, гарантируя одиночный крутой фронт сигнала и однозначность привязки во времени.

Устройство и принцип действия датчика

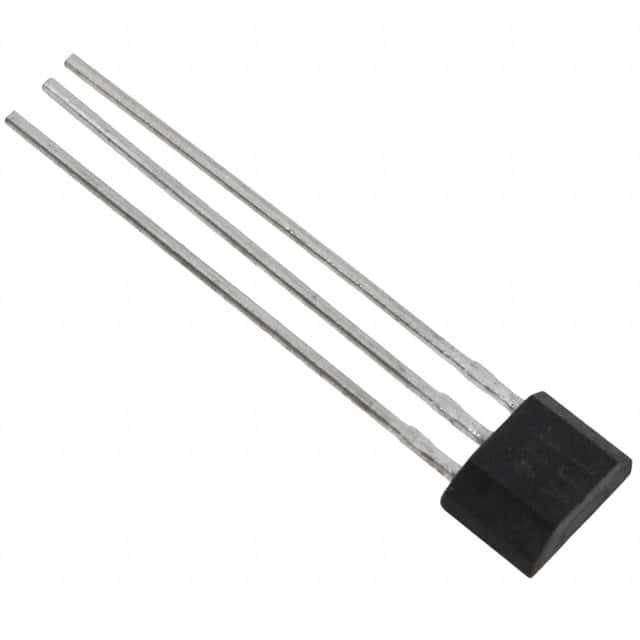

Если бы всё перечисленное выполнялось на дискретных элементах, то датчик был бы размером с магнитолу, столько же стоил, работал ненадёжно и потреблял много электроэнергии. В реальности всё устройство датчика Холла выполняется методами интегральной микроэлектроники всё на том же полупроводниковом кристалле, который с лёгкой руки деятелей из Кремниевой долины давно уже принято называть чипом.

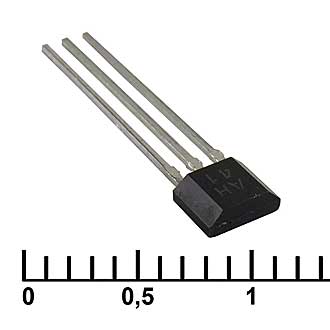

Сам датчик миниатюрен настолько, что его размерами можно пренебречь на фоне габаритов корпуса, электрического разъёма, подводящих проводов и вспомогательного постоянного магнита. Кристалл полностью заливается пластмассой для защиты от внешних воздействий, снаружи остаётся только разъём и полюс магнита. В зависимости от назначения, датчик может иметь прорезь, внутри которой будет проходить край задающего синхронизацию реперного диска с пазами.

Принцип работы датчика Холла в автомобилях состоит в том, что при появлении в рабочей зоне изменений магнитного поля, например, прорези реперного диска вместо его цельной части, или ступеньки на шкиве, или метки на фланце распредвала, сигнал на выходе сменит своё значение с нуля на единицу или наоборот. Таким образом, электронный блок, считывающий показания датчика, узнает о наступлении определённого момента во вращении вала, например, верхней мёртвой точки поршня определённого цилиндра или любого его положения относительно этой ВМТ, нужная информация задаётся разработчиками двигателя. Это ложится в основу расчёта блоком управления двигателя таких важных данных, как момент зажигания, периодичность впрыска топлива, порядок открытия форсунок.

Разные случаи применения датчиков на эффекте Холла
Впервые такой датчик был использован на автомобилях с карбюраторными двигателями для замены контактов системы зажигания. Потом появились и другие применения магниточувствительных сенсоров.

Датчик Холла в системе зажигания карбюраторного двигателя

Классическая батарейная система зажигания действует по принципу накопления энергии в магнитном поле катушки зажигания за счёт протекания тока по её первичной обмотке с последующим резким разрыванием цепи, что вызывает рост напряжения на вторичной обмотке и искровой разряд в свече. Контакты прерывателя при этом работают в крайне тяжёлых условиях, обгорают, изнашиваются и долго не живут. К тому же их возможности ограничивают рост мощности системы, а значит и работу двигателя с дальнейшим обеднением смеси для экономии горючего.

Проблему частично решило появление электронной бесконтактной системы зажигания с прерывателем на основе датчика Холла (ДХ). Здесь уже нет обгорающих и требующих регулировки зазора контактов, имеется лишь реперный диск, вращающийся в прорези датчика. Пока мимо магнита ДХ проходит цельная стенка диска, коммутатор зажигания, представляющий собой простой усилитель тока, управляемый сигналом ДХ, отдыхает, то есть ждёт момента начала накопления энергии. По переднему фронту прорези выходной ключ коммутатора открывается, начинается накопление энергии в катушке.

Ток увеличивается не до бесконечности. Выйдя на расчётную номинальную величину порядка полутора десятков ампер, он стабилизируется, а в момент появления второго края прорези датчик срабатывает, ключ размыкается, начинается рост напряжения на обмотках катушки вплоть до пробоя искрового зазора.

Датчик Холла здесь полностью оправдывает свои способности, он очень точно и стабильно задаёт моменты срабатывания всех элементов системы, а значит и ровную работу двигателя без пропусков зажигания и детонации. Сам ДХ при этом не изнашивается, служит теоретически вечно, избавляя водителей и ремонтников от всех неприятностей классического контактного прерывателя-распределителя (трамблёра). И только бракованные детали, а также мнительность заставляли людей покупать датчики для проверки и впрок, создавая дефицит, о котором было упомянуто ранее.

В качестве датчика положение коленчатого вала (ДПКВ)

Чаще всего здесь используется простейший и надёжный индуктивный ДПКВ. Это обычная катушка с тонким проводом, намотанная на постоянный магнит. Мимо неё проходит зубчатый венец шкива коленвала, на котором один зубец отсутствует. Выходной сигнал представляет собой последовательность импульсов переменного тока, один из которых имеет увеличенную длительность и амплитуду. Компьютеру электронного блока управления двигателем (ЭБУ) не составит труда, располагая такой временной диаграммой, привязать все процессы во времени к фазам положения коленвала.

Однако некоторых разработчиков подобная простота не устраивала, возможно, им хотелось большей точности, поэтому в качестве датчика они использовали всё тот же ДХ. Принцип работы здесь такой же, зубцы задающего шкива замыкают и размыкают магнитный поток через датчик, изменяя его выходной цифровой сигнал. Получается последовательность импульсов, по форме несколько другая, но несущая в точности ту же самую информацию и выполняющая те же цели. Это основной и самый главный датчик двигателя, единственный, без которого мотор даже не заведётся, поэтому датчик Холла это то, что здесь нужно, повышенная надёжность тут очень кстати.

Выдача сигналов о положении распределительного вала

Очень хорошо датчику Холла подходит ещё одна работа, для которой он часто используется. Это синхронизация фазированного многоточечного впрыска топлива.

Вообще, системы впрыска могут быть самыми различными:

• одноточечные, или моновпрыск, не сильно отличается от карбюратора, имеется один центральный модуль, где форсунка распыляет бензин во впускной коллектор, откуда он равномерно, или не очень, всасывается цилиндрами;
• многоточечный, здесь на каждый цилиндр приходится своя форсунка, срабатывающая после окончания такта выпуска, чтобы подготовить смесь к впуску;
• многоточечный фазированный, для его реализации как раз и потребуется датчик Холла.

Недостатком обычного впрыска является отсутствие его точной синхронизации с моментом начала впуска в конкретный цилиндр. Дело в том, что информация для ЭБУ приходит с датчика коленвала, а по его положению невозможно точно засечь конкретный такт в цилиндре, ведь полный цикл требует двух оборотов вала, которые с точки зрения ДПКВ абсолютно одинаковые и ничем не различаются. Поэтому впрыск будет происходить два раза за цикл, причём один раз совершенно бесполезно, на закрытый перед рабочим ходом впускной клапан.

Для совершенствования системы был применён датчик положения распредвала, разумеется, на эффекте Холла. Конструкция уже известна, дисковый репер и магнитный ДХ с выходом на ЭБУ. Теперь блок управления точно знает, как отличить ВМТ сжатия от ВМТ выпуска и каждая форсунка откроется строго в нужный момент. У бензина не будет времени, чтобы бесполезно оседать на стенках коллектора.

Как проверяют ДХ при возникновении подозрений

Устройство это очень надёжное, но абсолютной защиты от неисправности не существует. Поэтому иногда приходится проверять и эти датчики.

1. Самое простое — подменить ДХ на заведомо исправный. Это избавит от возни со щупами, пробниками и осциллографами. А стоит датчик недорого, его всегда полезно иметь в запасе если не для замены, то именно для проверки забарахлившей системы впрыска или зажигания.
2. Люди, знающие принцип действия датчика Холла, могут проверить его простейшими и не очень приборами. Например, щупом-пробником со светодиодом.
   Выход датчика представляет собой каскад с открытым коллектором. Это означает, что в положении физического нуля транзистор открыт, и если пробник включён между плюсом питания и выходом ДХ, то индикатор засветится. Перемещая репер перед полюсами датчика, можно заставить его мигать, что почти точно укажет на исправность ДХ и подсоединённых цепей проводки.
3. Слово «почти» было употреблено в том смысле, что точно убедиться в исправности можно лишь с помощью цифрового запоминающего осциллографа, который имеется у многих диагностов как приставка к ноутбуку. С его применением можно проверить параметр, который недоступен щупам — быстродействие датчика. Фронты напряжения должны быть достаточно крутыми, что осциллограф и покажет. «Заваленный» фронт может оказаться тем самым случаем, когда датчик вроде работает, и пробник или мультиметр это подтверждают, а система сбоит и светит ошибки.

Почти все случаи, поясняющие, что такое датчик Холла в автомобиле, рассмотрены, остаётся упомянуть вполне возможное менее явное присутствие этих небольших приборов в автоэлектронике. Многие машины оснащаются достаточно мощными электродвигателями, где также для работы силовой электроники используются датчики Холла, следящие за положением ротора в магнитном поле. И даже этим, возможно, проникновение ДХ в авто не заканчивается. Компактный, надёжный и точный прибор всегда найдёт себе область работы во всё больше обрастающем электроникой современном автомобиле.

Датчики холла в автомобиле

Уникальный магнитоэлектрический датчик получил свое имя от известного физика, который в 1879 году открыл важное гальваномагнитное явление. Звали его Э. Холл, потому и датчик назвали «Датчик Холла». Еще в начале 70-х годов в зарубежье уже довольно широко применялись бесконтактные клавишные переключатели за основу которых был взят принцип Холла.

К достоинствам данного переключателя можно отнести долговечность и высокую надежность, а также небольшие размеры. Недостатком датчиков Холла является высокая стоимость и постоянное потребление электроэнергии. Недостатки можно считать не весомыми, ведь датчик, физика Холла, прекрасно зарекомендовал себя и получил широкое применение и большую популярность.

Если воздействовать магнитным полем на полупроводник, по которому протекает ток, то в нем появляется ЭДС Холла (поперечная резкость потенциалов). Появившаяся поперечная ЭДС сможет иметь напряжение всего на 3 В. меньше, чем напряжение самого питания. Переезд на японских автомобилях стал более комфортным с появлением этого датчика.

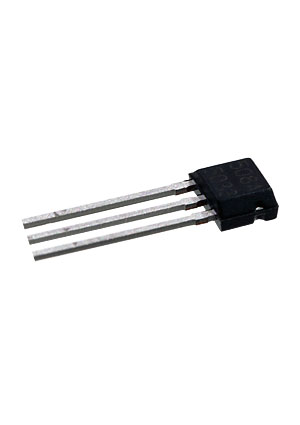

Для примера можно взять полупроводниковую пластинку 5х5 мм. Пропускаем ток по пластинке двумя параллельными сторонами и одновременно с этим подносим постоянной магнит, затем подсоединяем провода к двум оставшимся сторонам квадрата. В результате получается генератор Холла. Для получения импульсного генератора Холла нужно поместить между полупроводниками и магнитом перемещающийся экран.

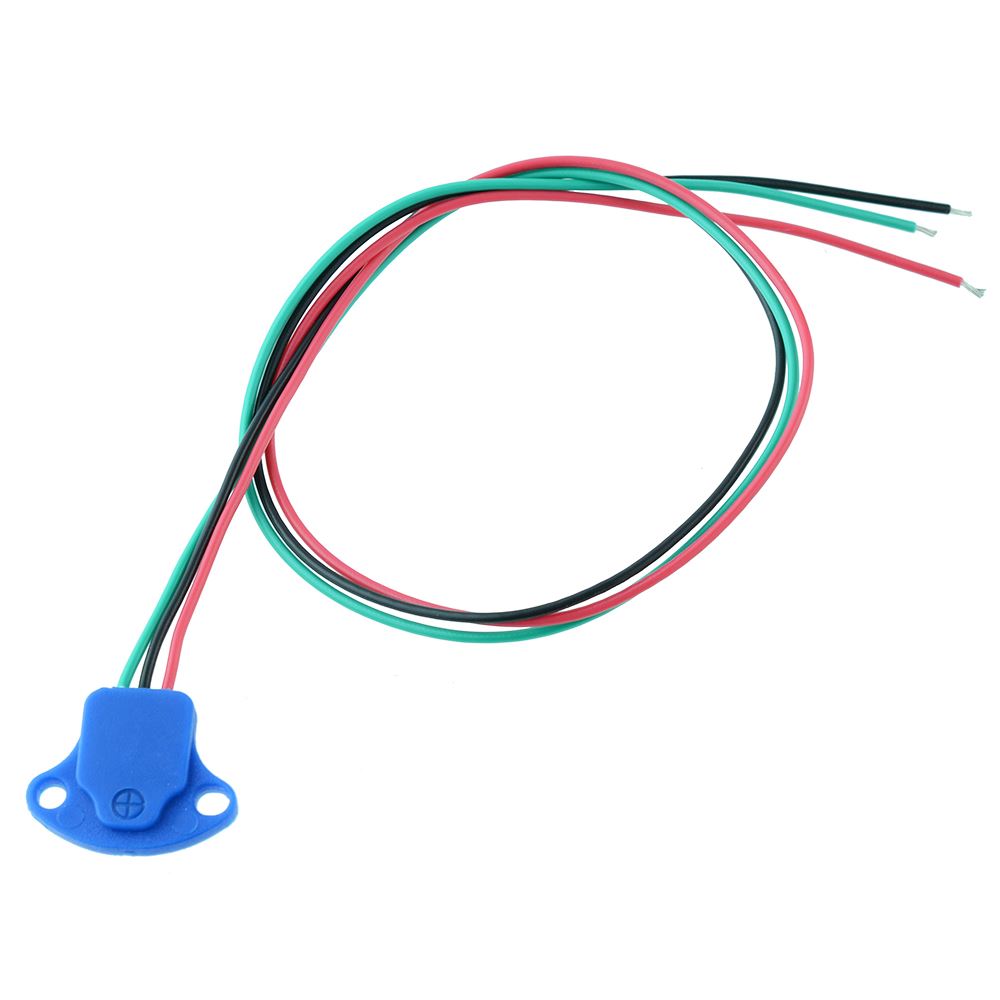

Датчик Холла построен по принципу щелевой конструкции. С одной стороны щели находится постоянный магнит, а с другой полупроводник, по которому идет ток при включенном зажигании. В щели датчика находится еще и цилиндрический стальной экран, имеющий прорези. Магнитный поток способен воздействовать на полупроводник с током, который протекает по нему. Происходит это тогда, когда экран вращается, а его прорези проникают в щели датчика. После всего этого, управляющие импульсы датчика Холла попадают в коммутатор, где происходит преобразование в импульсы тока в первичной обмотке катушки зажигания. Датчик Холла пригодится, если нужна перевозка груза, это просто и удобно.

Осуществлять проверку датчика Холла лучше всего заменив его на заведомо рабочий, но также можно попробовать воспользоваться самым обычным вольтметром. Вольтметр у исправно работающего датчика Холла должен быть подключен к выходу датчика и включен на измерение постоянного напряжения. В этом случае датчик-распределитель по мере вращения вала должен показывать движения от 0,4, до отметки, отличающейся от обычного напряжения питания не больше чем на 3 В.

Датчик помещается напрямик на статор двигателя авто и используется в качестве ДПР. Датчик положения ротора выполняет взаимосвязь по определению положения ротора, дополнительно несет функцию, словно коллектор в коллекторном ДПТ.

5 последних статей

Что в машине нужно поменять сразу после покупки? Какие расходники лучше сразу купить?
Эффективная работа системы охлаждения двигателя продлит срок службы автомобиля
Подведен итог 5-го Уральского форума
Причины падения мощности и приемистости турбированных двигателей
Ломаные шатуны. Брак производителя или техническая хитрость?

Датчик Холла на ВАЗ 2108: принцип действия, замена

Электронная система зажигания, установленная в автомобилях ВАЗ 2108-09, по своему принципу работы является переходным вариантом от кулачковой контактной системы к полностью электронному зажиганию, в котором отсутствуют движущиеся механические детали. По своим рабочим характеристикам такая схема зажигания тоже находится посередине между старой и новой системами, обладая своими, присущими только ей недостатками. Эти недостатки несколько влияют на надежность работы зажигания, нужно периодически обращать внимание на то, в каком состоянии находится коммутатор и датчик Холла ВАЗ восьмой и девятой моделей.

Вернуться к оглавлению

Описание принципа действия датчика

Система электронного зажигания «восьмерки» состоит из таких элементов, как:

1. Главный распределитель системы зажигания, в котором установлен фотоэлектрический датчик, фиксирующий положение распределительного вала (датчик Холла).
2. Катушка высокого напряжения.
3. Электронный блок управления — коммутатор.
4. Провода высокого напряжения.

Катушка высокого напряжения имеет две обмотки. Первичная включена в цепь с аккумуляторной батареей через коммутатор, реле и замок зажигания, при этом цепь постоянно замкнута. Когда в одном из цилиндров приближается момент зажигания и поршень находится близко к верхней мертвой точке, датчик Холла, установленный на одной оси с распределительным валом, фиксирует этот момент и сигнализирует о нем на коммутатор. Следует оговориться, что в более современных схемах эту функцию выполняет датчик положения коленвала.

В современных схемах датчик положения коленвала выполняет функцию датчика холла

Коммутатор, получив импульс, разрывает цепь первичной обмотки катушки. При этом во вторичной обмотке, которая имеет гораздо большее количество витков, чем первичная, генерируется электромагнитный импульс высокого напряжения. Он подается снова в распределитель зажигания через один провод высокого напряжения, попадая на центральный контакт бегунка. Последний передает импульс на один из четырех цилиндров, в котором требуется поджечь топливную смесь. После прохождения цикла коммутатор восстанавливает цепь первичной обмотки катушки и дожидается следующего сигнала от датчика Холла.

Как можно понять из принципа работы схемы, фотоэлектрический регистратор Холла ВАЗ 2108 является ключевым элементом схемы, без его нормальной работы искрового разряда на свечах зажигания не будет. Поэтому в случае такой неисправности автомобиля, как исчезновение искры, нужно сразу же проверять работу двух элементов: коммутатора и фотоэлектрического датчика. В первых «восьмерках» и «девятках» чаще всего выходил из строя именно коммутатор по причине несовершенной конструкции.

Поскольку впоследствии эта проблема была устранена, то главной причиной отказа системы зажигания обычно является неисправность регистратора. Последний не поддается ремонту, и в случае некорректной работы необходима замена датчика Холла.

Вернуться к оглавлению

Как поменять неисправный элемент?

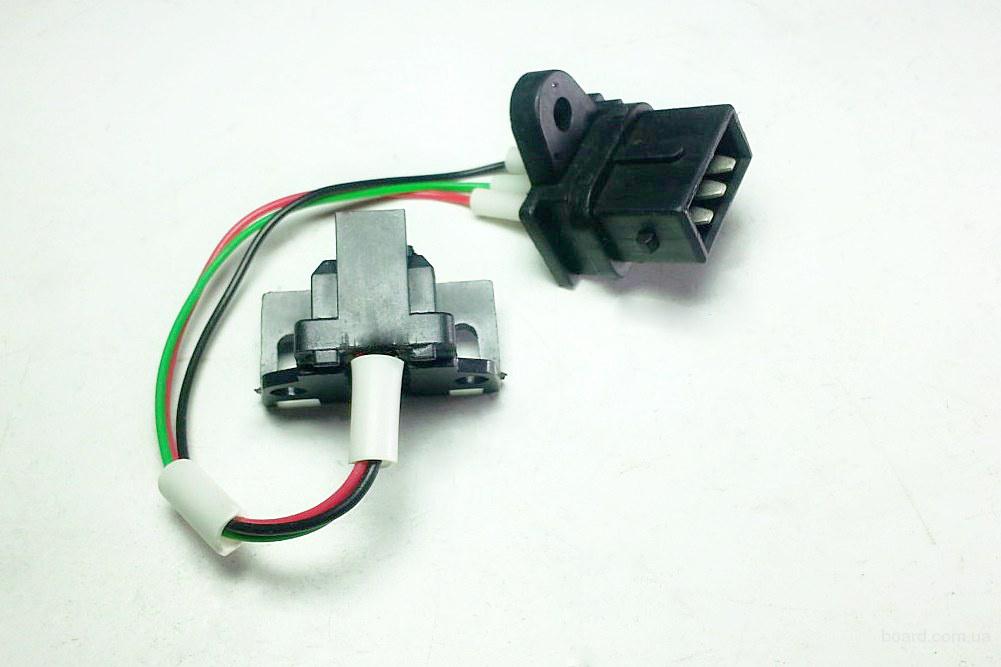

Датчик холла в разобранном виде

Данная операция достаточно проста, инструментов требуется минимум: две отвертки (плоская и крестовая) и круглогубцы. Замена датчика Холла производится при снятом распределителе, его придется полностью разобрать, а делать это на автомобиле проблематично. Порядок проведения работ следующий:

1. Открутить и снять с распределителя крышку с проводами высокого напряжения и убрать их в сторону.
2. Вытащить резиновую заглушку из смотрового окошка маховика двигателя, поворачивая коленчатый вал ключом, совместить отметку на маховике с прорезью. При этом бегунок трамблера будет повернут в сторону контакта первого цилиндра на его крышке. Затем открутить болты крепления распределителя, отсоединить разъем и снять его с двигателя.
3. Снять бегунок с вала, это делается вручную с небольшим усилием, после чего удалить круглый пластмассовый пыльник.
4. Разъем, к которому присоединяются внешние провода, откручивается плоской отверткой, после чего он вынимается из своего гнезда. Теперь можно открутить и металлическую пластину, которая крепится двумя винтами.
5. Далее нужно отсоединить вакуумный корректор. В проеме около пластины видна его тяга, которая зафиксирована стопорным шплинтом. Последний удаляют круглогубцами, корпус корректора откручивают и отсоединяют его от трамблера.

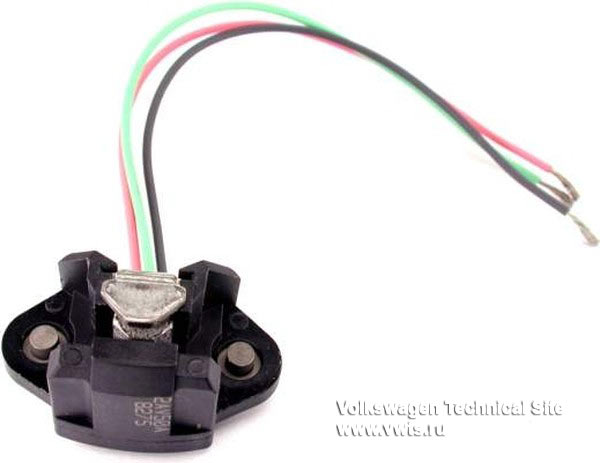

6. Металлический зажим, который держит проводки внутри трамблера, нужно аккуратно разогнуть, чтобы можно было эти провода извлечь. Теперь ничего не мешает вытащить саму пластину вместе с проводами, которая была откручена ранее. Именно с другой стороны этой пластины установлен на двух винтах датчик Холла. Его следует открутить плоской отверткой и вместо него поставить новый.
7. Сборка производится в обратном порядке. При установке на свое место распределителя зажигания следует убедиться, что бегунок повернут своим контактом в сторону первого цилиндра, после чего трамблер можно прикручивать. В конце поставить крышку и запустить двигатель. На этом замена датчика Холла на «восьмерке» закончена.

Если все сделано правильно, проблем с пуском мотора не возникнет. В случае когда двигатель не запускается, нужно еще раз проверить совпадение меток и правильную установку распределителя зажигания: возможно, вы перепутали цилиндры и поставили бегунок не в ту сторону. При этом не забудьте поставить в смотровое окошко на двигателе резиновую заглушку, чтоб через него на маховик не попадала грязь.

Стоимость фотоэлектрического датчика Холла невелика.

Поэтому владельцам «восьмерок» и «девяток» с такой системой зажигания рекомендуется возить его с собой, поскольку этот элемент может выйти из строя в самый неподходящий момент.

Что такое датчик холла в автомобиле

Современные автомобили нашпигованы большим количеством датчиков. Эти приборы отправляют огромный массив информации ежесекундно на бортовой электронный блок управления. На основании полученной и обработанной информации компьютер отдает команды исполнительным устройствам.

Чтобы не случались сбои в работе оборудования, важно поддерживать работоспособность контролирующей системы и ее элементов. Своевременная диагностика помогает выявить возможные сбои или неполадки. Также необходимо знать, где располагается такое оборудование, что собой представляет и как работает, например, что такое датчик Холла в автомобиле.

Расположение и функционал

Известный американский физик, занимавшийся разработками во второй половине 19-го века, дал свое имя одному из электроприборов в машине. Эдвин Холл изучал поведение полупроводников, которые вступали во взаимодействие с магнитным полем. Понять, как работает датчик Холла, что это, и на чем основан его принцип действия, помогает наглядный пример.

Плоскую пластину полупроводника располагают в области влияния магнитного поля. После того как на данный элемент от внешнего источника поступает напряжение, то ток начинает смещаться из-за влияния линий поля на какой-то из концов пластины. Таким образом формируется разница потенциалов. Именно ее изменения и фиксируются прибором.

Принцип действия датчика Холла востребован в бесконтактных системах зажигания. ДХ представляет собой контрольный прибор, который применяется для фиксации изменений в магнитном поле за счет изменения выходного напряжения двигателя.

На прорезях металлического экрана формируется магнитное поле, что провоцирует создание в полупроводниковой пластине напряжения. Такие прорези во время работы чередуются, появляющиеся импульсы получают невысокое напряжение. В результате импульсный датчик выполняет функции прибора, формирующего специальные маловольтные электроимпульсы.

Важно знать, что выход из строя датчика Холла спровоцирует сбои в работе инжекторной системы.

Чтобы понять, для чего нужен датчик Холла в машине, нужно знать его функции. Прибор имеет возможность осуществлять такие задачи:

• передача текущих командных сигналов;
• мониторинг актуальной скорости;
• переключение некоторых контактов.

Система демонстрирует функционал аналоговых преобразователей. С помощью такого аппарата при сбоях в работе ДВС удастся замерить силу тока, не прерывая цепь. Это помогает в том случае, когда машина глохнет.

Способы проверки датчика

Необходимо знать, за что отвечает датчик Холла. У прибора достаточно широкие возможности. Его используют как в бензиновых моторах, так и в дизельных двигателях. Чаще всего возможности ДХ применяют в таких ситуациях:

• в трамблере бензинового ДВС;
• при мониторинге вращения коленвала, для вывода значений на приборную доску;
• дизели используют электроприбор для выявления положения коленвала и последующей синхронизации работы форсунок;
• найти прибор удастся в системах АБС;
• задействован в некоторых коробках «автоматах».

При выходе из строя датчика определить поломку без диагностического оборудования вряд ли удастся. Можно лишь заметить явные механические поломки или повреждения, сигнализирующие об обрыве электроцепи.

Детальная проверка осуществляется при помощи осциллографов. На экране будет отражаться список потенциальных неисправностей.

Необходимость в проверке зачастую возникает после выявления косвенных негативных признаков, к которым относятся проблемы с запуском двигателя. Он может туго запускаться либо полностью перестанет реагировать на действия автомобилиста. Также при выходе из строя ДХ в моторе на холостых оборотах проявляются рывки, перебои или слышны «плавающие» обороты.

Стоит присмотреться к поведению автомобиля на больших оборотах. Сбои проявляются в нестабильной подаче мощности, отчего авто «дергается». В некоторых случаях ДВС беспричинно глохнет.

Одним из наиболее простых вариантов проверки работоспособности датчика является вариант замены его на аналогичный с другой машины, но гарантированно работающий прибор. Когда проблема ушла, то высока вероятность в поломке именно этого узла.

Если нет возможности обмена, то воспользуйтесь мультитестером. Потребуется его переключить в режим вольтметра. При мониторинге напряжения значение на выходе должно быть в интервале 0,4–11 В. Когда отсутствует возможность проверки мультиметром, то обычно проводят мониторинг следующим образом:

• подключаем свечу к выводу проводки катушки;
• наводим контакт отрицательной клеммы АКБ с резьбой свечи;
• демонтируем каретку с датчиком и соединяем разъем;
• запускаем зажигание автомобиля и проводим наконечником хорошо изолированной отвертки около датчика.

При выявлении искры после таких мероприятий можно быть уверенным в работоспособности датчика. В противном случае он нуждается в замене.
