Датчик Холла, виды, устройство и принцип работы.

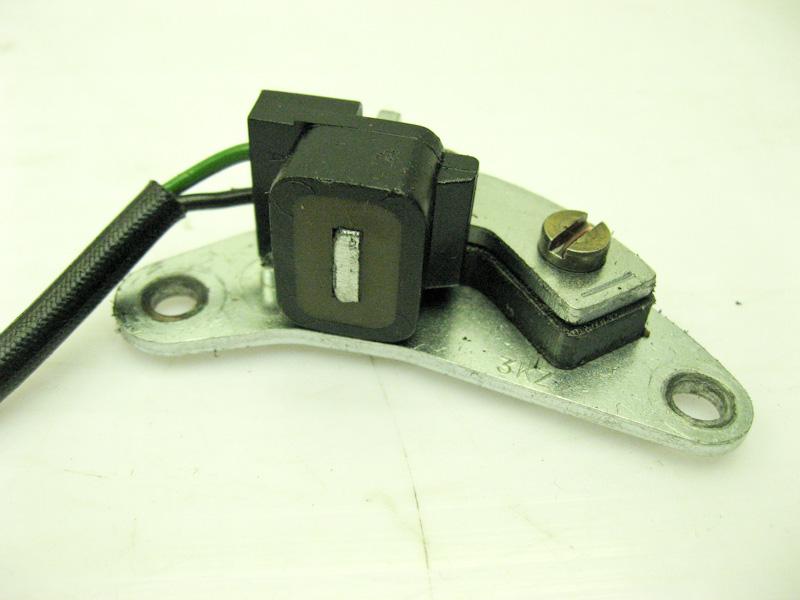

Датчик Холла — это датчик магнитного поля, на двигателе он фиксирует магнитные импульсы от сопряженного с ним устройства (трамблёр, распредвал) и на основе его показаний распределяется искра по цилиндрам.
Современный автомобиль может похвастаться наличием нескольких десятков датчиков. Есть датчики, контролирующие количество топлива, есть датчики, проверяющие давление в двигателе, но самым незаменимым является датчик Холла.
Впервые он был применен при строительстве автомобилей еще более 70 лет назад, и с тех пор достойной альтернативы ему не нашлось. Он продолжает использоваться, и каждый из автомобилистов наслышан о его существовании.
Что представляет собой датчик Холла и для чего он нужен в автомобиле.
Данный датчик единственный в автомобиле, который имеет собственное имя. Он назван в честь известного американского физика Эдвина Холла, который открыл особенности поведения полупроводника в магнитном поле.
В техническом плане датчик Холла представляет собой простейшее магнитоэлектрическое устройство. Фактически это датчик, который фиксирует наличие магнитного поля. Принцип его действия достаточно прост, и в нем вполне можно разобраться.
Конструктивно, работает это следующим образом. Плоский проводник под напряжением помещается в магнитное поле. Под действием магнитного поля, ток смещается в одному краю проводника, таким образом возникает разница потенциалов.
В автомобиле, датчик Холла работает как обычный ключ (размыкатель и замыкатель). Магнит вращается в трамблере машины, и влияет на датчик, закрепленный стационарно. Когда датчик «чувствует» магнитное поле трамблера, он подает импульс, который вызывает искру зажигания.
Собственно, данный датчик – один из основных элементов системы зажигания автомобили. Он присутствует в любой машине вне зависимости от ее стоимости. Кроме того, он может быть использован в цифровых спидометрах и тахометрах, проверять скорость вращения передаточных колес и контролировать работу антиблокировочной системы автомобиля.
Также стоит отметить тот факт, что датчик Холла очень надежен. Сам по себе он может работать долгие годы, и чаще всего, поломка происходит из-за физического воздействия или чрезмерного загрязнения датчика. Достаточно часто, датчик Холла специально устанавливают таким образом, чтобы его можно было быстро снять и заметить. Исключение составляют лишь устройства, которые контролируют работу сложных систем автомобиля.
Виды современных датчиков Холла.
Техническая революция коснулась даже консервативного датчика Холла. Благодаря применению современных полупроводниковых материалов, устройство стало намного меньше, компактнее и надежней. В настоящее время различают аналоговые и цифровые датчики Холла.
- Аналоговый датчик. Данное устройство с полным правом можно считать классическим, так как именно оно появилось первым. Принцип работы устройства следующий – индукция магнитного поля преобразуется в напряжение в зависимости от силы поля. Чем сильнее магнитное поле – тем больше будет напряжение.
Кроме того, имеет значение расстояние, на котором находится магнит, излучающей поле. В настоящее время подобные датчики практически не используются в автомобилях, так как имеют значительные размеры и устаревшую конструкцию. - Цифровые датчики. Работает лишь в двух положениях (магнитное поле зафиксировано и не зафиксировано). Индукция достигается лишь в том случае, если магнитное поле превысило определённое значение. Если индукция слишком слабая, то датчик попросту не сработает. Самый распространённый тип датчика, повсеместно используется в автомобильной промышленности. В свою очередь, цифровые датчики подразделяются на униполярные и биполярные. Униполярные датчики срабатывают при нарастании магнитного поля, и выключаются, когда сила магнитного поля ослабевает. В свою очередь, биполярные датчики реагируют не на силу магнитной индукции, а на полярность. Говоря проще одна полярность включает датчик, а другая выключает его. Также, стоит отметить тот факт, что цифровой датчик Холла имеет сложную конструкцию.
Кроме того, имеет значение расстояние, на котором находится магнит, излучающей поле. В настоящее время подобные датчики практически не используются в автомобилях, так как имеют значительные размеры и устаревшую конструкцию.
Как проверить работоспособность датчика Холла?
Существует несколько способов проверки данного датчика. Каждый из них может быть использован в тех или иных обстоятельствах, и имеет право на существование.
- Проверка с помощью тестера. Необходимо взять любой цифровой тестер, установить его в режим вольтметра, и померять напряжение на датчике Холла. Правильно работающий датчик будет показывать напряжение от 0,2 и до 3 Вольт. Если напряжение отсутствует вовсе или выше трех Вольт, то датчик вышел из строя и нуждается в срочной замене.
- Проверка с помощью аналогично работающего устройства. Вместо датчика Холла, работоспособность которого необходимо проверить, можно подключить аналогично работающее устройство. Создать устройство, использующее в работе эффект Холла не сложно. Необходим небольшой кусок провода и колодка с распределителем. Естественно, автомобиль не может использовать такую конструкцию в течение долгого времени, но для однократной проверки этого более чем достаточно.
- Проверка с помощью нового датчика Холла. Можно установить изначально исправный датчик Холла, и таким образом решить проблему с диагностикой неисправности.
Это достаточно затратный вид ремонта, но в случае если неисправность крылась именно в датчике, это сразу решит проблему с установкой и заменой.
ᐉ Системы зажигания с датчиком Холла
Магнитоэлектрический датчик Холла получил свое название по имени Э. Холла американского физика, открывшего в 1879 г. важное гальваномагнитное явление.
Элемент Холла представляет собой тонкую пластинку, выполненную из полупроводникового материала (кремний, германий), с четырьмя электродами. Если через такую пластинку проходит ток I и на нее одновременно действует магнитное поле, вектор магнитной индукции В которого перпендикулярен плоскости пластинки, то на параллельных направлению тока гранях возникает э.
д.с. Холла, которое определяется по следующему выражению:
Uн = кхIВ/d,
кх – постоянная Холла, зависящая от материала пластинки; d – толщина пластинки
Рис. Принцип работы элемента Холла:
1 – магнит; 2 – пластинка из полупроводникового материала
Через пластинку пропускается ток примерно 30 мА, тогда как напряжение Холла составляет 2 мВ, увеличиваясь с ростом температуры. Пластинка обычно представляет одно целое с интегральной схемой, осуществляемой усиление и формирование сигнала.
Если между магнитом и полупроводником поместить перемещающийся экран с прорезями, получим импульсный генератор Холла.
Схема прерывателя-распределителя с датчиком Холла представлена на двух следующих рисунках.
Рис. Принцип работы датчика Холла:
1 – постоянный магнит; 2 – ротор; 3 – элемент Холла; 4 – операционный усилитель; 5 – формирователь импульсов; 6 – выходной каскад; 7 – блок стабилизации
Магнитное поле создается постоянным магнитом 1, а прерывание магнитного поля осуществляется ротором (экраном) 2 с окнами, укрепленным на валике распределителя.
При прохождении окна ротора около постоянного магнита силовые линии его магнитного поля пронизывают поверхность элемента Холла и на его выходе возникает ЭДС. Если воздушный зазор между магнитом и элементом Холла перекрывается шторкой, магнитное поле замыкается на шторку экрана и не попадает на элемент Холла.
Рис. Схема прерывания магнитного потока:
1 – датчик Холла; 2 – держатель датчика; 3 – воздушный зазор; 4 – магнитный поток; 5 – ротор
Количество шторок и окон экрана соответствует количеству цилиндров двигателя. Ширина шторки экрана соответствует углу, при котором выходной транзистор коммутатора пропускает ток через первичную обмотку зажигания.
Учитывая небольшое напряжение, вырабатываемое элементом Холла, оно обрабатывается и усиливается.
Операционный усилитель 4 усиливает сигнал датчика и через формирователь импульсов 5 подает сигнал на базу выходного транзистора 6 и открывает его. Для исключения влияния на выходной сигнал датчика колебаний напряжения сети и температуры в схеме датчика имеется блок стабилизации 7.
При нахождении шторки экрана в щели воздушного зазора, величина магнитного потока резко падает, вследствие замыкании магнитного потока на шторку.
Рис. Импульсы датчика Холла:
В – магнитная индукция; Uн – напряжение, вырабатываемое элементом Холла; Ug – напряжение, вырабатываемое датчиком Холла; I – ток первичной обмотки катушки зажигания; tz – момент зажигания электрической искры; а – изменение магнитной индукции; б – изменение напряжения, вырабатываемого элементом Холла; в – изменение напряжения, вырабатываемого датчиком Холла; г – изменение силы тока первичной катушки зажигания.
Напряжение, вырабатываемое элементом Холла Uн, поступает на операционный усилитель, где происходит усиление сигнала. После этого ток поступает на формирователь импульсов и там происходит переработка из аналогового сигнала в цифровой. Затем полученный цифровой сигнал поступает на выходной каскад и окончательно усиливается до величины напряжения Ug, достаточного для работы транзисторного коммутатора.
При этом напряжение Ug за счет инверсии выходного каскада вырабатывается в момент отсутствия напряжения Uн с входа элемента Холла, т.е. в момент перекрытия шторкой экрана воздушного зазора, что соответствует напряжению Uн ниже 0,4 В. В таком положении экрана транзистор выходного каскада Т0 находится в открытом состоянии, при этом от коммутатора через транзистор Т0 проходит ток и при этом база транзистора Т1 соединяется с массой.
Рис. Электрическая схема коммутатора и датчика Холла:
1 – датчик Холла; 1а – выходной сигнал; 2 – коммутатор; 3 – замок зажигания; 4 – дополнительный резистор; 5 – шунтирование дополнительного резистора; 6 – катушка зажигания
Учитывая, что проводимость транзистора Т1 n-p-n, отсутствие положительного потенциала этого транзистора приводит к его закрытию. В результате этого прекращается подача положительного потенциала на базу В через резистор R4 и коллекторно-эмитерный переход транзистора Т1. При этом ток не проходит через резистор R7 и база В включения транзисторов Т2/Т3 замыкается на массу.
Учитывая проводимость этих транзисторов n-p-n, отсутствие положительного заряда на базе В, транзисторы закрываются и ток в первичную обмотку катушки зажигания не поступает. При выходе экрана из воздушного зазора напряжение с элемента Холла достигает 0,4В и через первичную обмотку катушки зажигания начинает протекать ток.
В момент попадания зуба ротора в зазор датчика на выходе датчика создается напряжение Umax примерно на 3 В меньше напряжения питания. Если через зазор датчика проходит прорезь ротора, напряжение на выходе датчика Umin близко к нулю (не более 0,4 В). Отношение периода Т к длительности Ти (скважность) равна трем. Напряжение питания датчика соответствует напряжению бортовой сети и находится в пределах 8…14 В.
Для преобразования управляющих импульсов бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания применяются коммутаторы. Коммутатор преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания. Коммутатор соединен с генератором импульсов (бесконтактным датчиком) тремя проводниками.
Коммутатор управляет зажиганием в зависимости от частоты вращения валика датчика-распределителя, напряжения аккумулятора, полного сопротивления катушки зажигания и при любых режимах работы двигателя выдает импульсы напряжения постоянной величины. Во время прохождения положительного импульса (напряжение Umax ) от бесконтактного датчика происходит постепенное ( в течении 4…8 мс) нарастание тока в первичной обмотке катушки зажигания до максимальной величины В равной 8…9 А. В момент, когда напряжение на выходе датчика падает до Umin , выходной транзистор коммутатора закрывается и ток через первичную обмотку катушки зажигания резко прерывается. В результате во вторичной обмотке индуцируется импульс высокого напряжения.
Отдельно элементы прерывателя-распределителя с датчиком Холла показаны на рисунке. Пластинка и остальные составляющие датчика Холла устанавливается внутри пластмассового корпуса, залитого смолой. Датчик Холла неразборный и не подлежит ремонту. Для соединения с коммутатором датчик Холла имеет 3 вывода.
Рис. Элементы прерывателя-распределителя с датчиком Холла:
1 – ротор: 2 – шторка; 3 – держатель датчика Холла; 4 – постоянный магнит и датчик Холла; 5 – воздушный зазор
Датчик-распределитель выдает управляющие импульсы низкого напряжения и распределяет импульсы высокого напряжения по свечам зажигания. Он имеет центробежный и вакуумный регуляторы опережения зажигания. Бесконтактный датчик в сборе с опорной пластиной имеет возможность поворачиваться в зависимости от разряжения, подводимого к вакуумному регулятору.
Катушка зажигания, адаптированная к данной системе зажигания, установлена рядом с коммутатором. Она преобразует прерывистый ток низкого напряжения (12 В) в ток высокого напряжения (20…25 кВ) необходимый для пробоя воздушного зазора между электродами свечей зажигания. Катушка имеет в верхней части отверстие, закрытое пробкой диаметром 5.5 мм для защиты катушки от избыточного внутреннего давления. Пробка выталкивается из отверстия при росте давления вследствие повышения температуры из-за короткого замыкания.
