Содержание

Что означают цветные метки на пружинах: нужно знать

Содержание статьи

  1. Виды пружин
  2. Для чего маркируют цветом
  3. Что означает знак жилая зона: действие, ограничения, штраф за нарушение
  4. О чем говорит маркировка
  5. Розетка фаркопа: как выбрать, установить и подключить
  6. Немного о выборе
  7. Перетяжка салона автомобиля кожей: сколько стоит, где можно сделать

Здравствуйте, дорогие читатели! Вы наверняка знаете, что пружины в системе подвески любого автотранспортного средства играют огромную роль и выполняют несколько функций. Если правильно их выбрать, автомобилем будет легче управлять, повысится его грузоподъемность, удастся комфортно преодолевать дорожные неровности и пр. При этом многих смущают метки на пружинах.

Далеко не все понимают, что означают эти следы краски, какие они бывают и почему отличаются друг от друга по цвету.

Кто-то уверенно скажет, что тем самым производитель классифицирует пружины по жесткости и цвет во многом отображает характеристики изделия.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 И они будут совершенно правы.

Предлагаю детально разобраться, что же это за цветовые маркировки, почему они цветные и чем друг от друга отличаются. Если вам есть чем дополнить, обязательно пишите в комментариях. Возможно, я и упущу какие-то важные моменты.

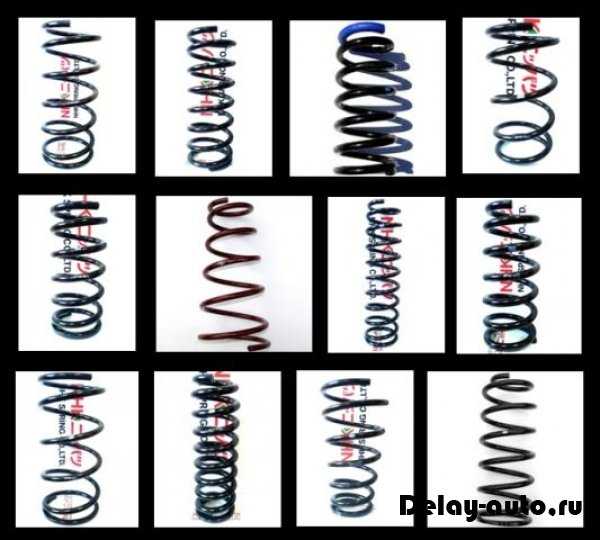

Виды пружин

Наиболее распространенными являются 4 категории автомобильных пружин. Именно они чаще всего устанавливаются на транспортные средства. При этом изделия несколько отличаются друг от друга, обладая определенными характеристиками и преимуществами.

Выделяют 4 категории автопружин:

  • Стандартные. Это базовый или штатный вариант, который в основном монтируется на легковые автомобили с завода. Подходит большинство современных моделей, адаптированных с обычным условиям эксплуатации;
  • Усиленные. Помогают повысить эксплуатационные характеристики транспортного средства. Актуальное решение для тех, кому важно получить на задних и передних элементах подвески дополнительную прочность и устойчивость для прохождения бездорожья, перевозки тяжелого прицепа или груза в самой машине;
  • Повышающие.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 Или же завышающие. Их установка дает возможность поднять клиренс, то есть дорожный просвет, а также улучшить показатели грузоподъемности;
  • Опускающие. Их еще называют занижающими. Вариант для поклонников спортивной езды. Служат для специального уменьшения дорожного просвета и смещения центра тяжести авто.

Все категории пружин востребованные и распространены в продаже и эксплуатации. Какие именно подходят вам, исходите из условий эксплуатации и задач, которые вы ставите перед своей машиной.

Замена пружин может понадобиться практически на любом автомобиле. Это скорее вопрос их износа. Если условия эксплуатации менять не собираетесь, стандартные изделия приходят на смену точно таким же.

Процедура замены пружин проводится на разных авто, включая:

  • Фольксваген Гольф;
  • Шевроле Ланос;
  • Рено Трафик;
  • Пежо 308;
  • БМВ Х5;
  • Шкода Октавия;
  • ВАЗ 2110;
  • автомобили VAG;
  • Audi A8;
  • Ауди 100;
  • Тойота Авенсис;
  • Мерседес МЛ;
  • Лада Приора и пр.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012

Марка и модель здесь не играет принципиальной разницы, поскольку пружины могут выйти из строя у любого авто.

А вот при покупке новых изделий обязательно учитывается конкретная марка, модель, поколение и ряд дополнительных параметров. Это позволяет максимально точно выбрать соответствующие автомобилю запчасти.

Для чего маркируют цветом

Маркировка, где используются цветные следы краски, призвана упростить автомобилистам процесс выбора изделий. Причем пометки наносятся на просто так. Это результат сложного и длительного производственного процесса.

Изготовление пружин для автомобилей связано с различными технологически сложными операциями. Далеко не все из них удается контролировать. За некоторыми даже невозможно следить непосредственно до получения самого результата в виде готовой пружины для подвески транспортного средства. Именно из-за этого массовые изготовители автопружин проводят обязательную проверку продукции и ее сравнительный анализ. Это не просто пожелание производителя, а возникающая необходимость.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012

Тем самым возникла классификация по цвету. Это один из немногих способов отличить различные по показателям жесткости элементы уже после завершения их изготовления. Да, есть и альтернативные методы, но цветовой считается наиболее простым, надежным и информативным.

О чем говорит маркировка

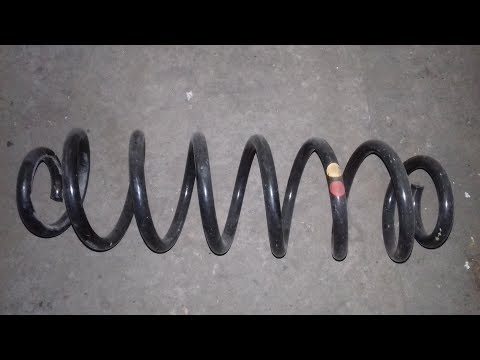

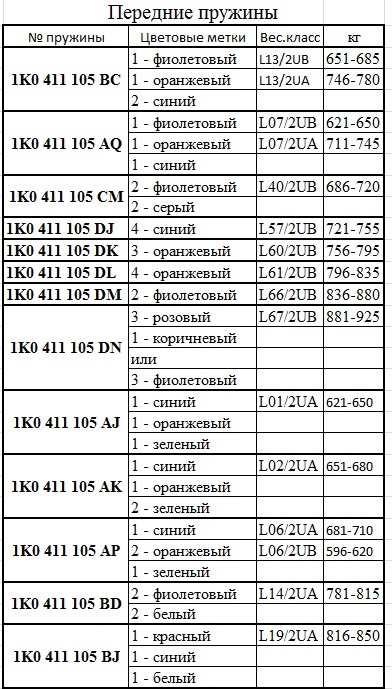

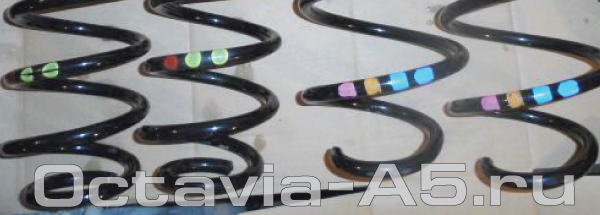

Если взять автомобильную пружину, можно заметить, что разные изделия могут иметь различные цвета, с помощью которых они маркируются.

Все метки зачастую именно цветные. Используются следующие оттенки:

  • желтые;
  • оранжевые;
  • синяя краска;
  • коричневая;
  • оранжевая;
  • зеленая;
  • розовая;
  • черная;
  • белая.

Причем последние два цвета встречаются в основном не как способ метки, а просто в роли цветовой основы самого изделия.

Различия по цвету позволяют максимально просто и понятно определить степень актуальной для конкретного образца жесткости. На заводах проводят специальные тесты. Пружины сжимают с регламентированным усилием и измеряют высоту.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 Если деталь не соответствует заданным параметрам, ее отправляют в брак.

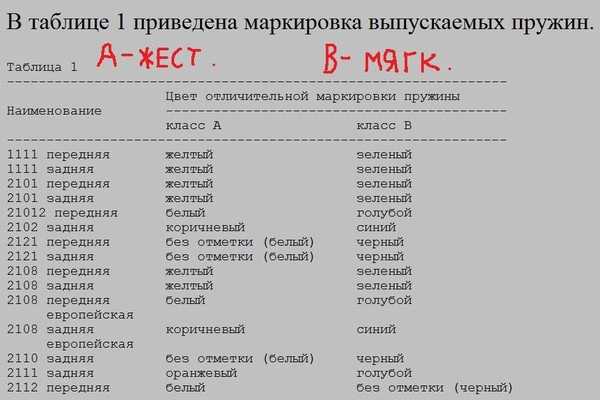

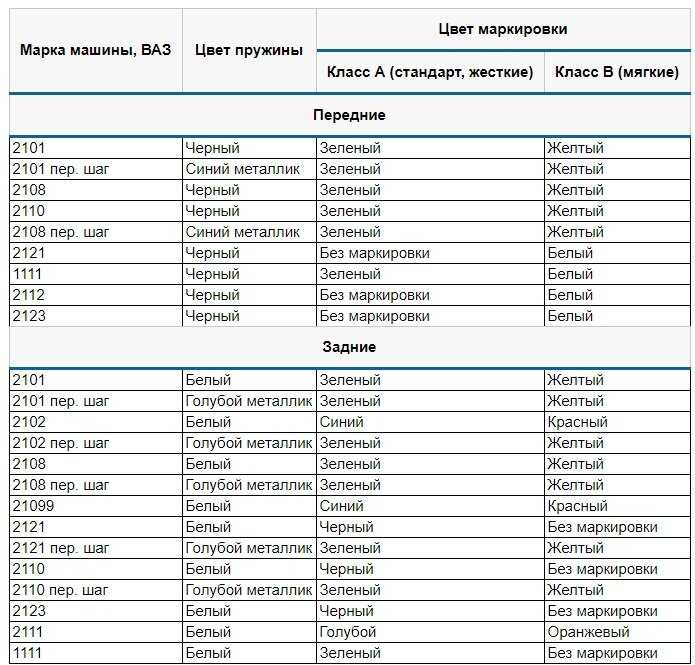

Все конструкции, прошедшие успешно испытания, получают класс А или В. Класс А актуален для пружин, попадающих в границы верхнего поля допуска, то есть жестких, а класс В для более мягких. Высота последних соответствует нижнему полю допуска.

Кроме цвета, важным показателем автопружины выступает диаметр конструкции. Его определяет не сам изготовитель, а автокомпания, которая проектирует модель авто. Исполнитель заказов на выпуск пружин не может самостоятельно вносить какие-либо изменения. Все параметры заранее просчитаны и выверенные. Это позволит машине в дальнейшем соответствовать обещаниям автопроизводителя по уровню комфорта, безопасности, клиренсу и прочим показателям, к которым пружины имеют непосредственное отношение.

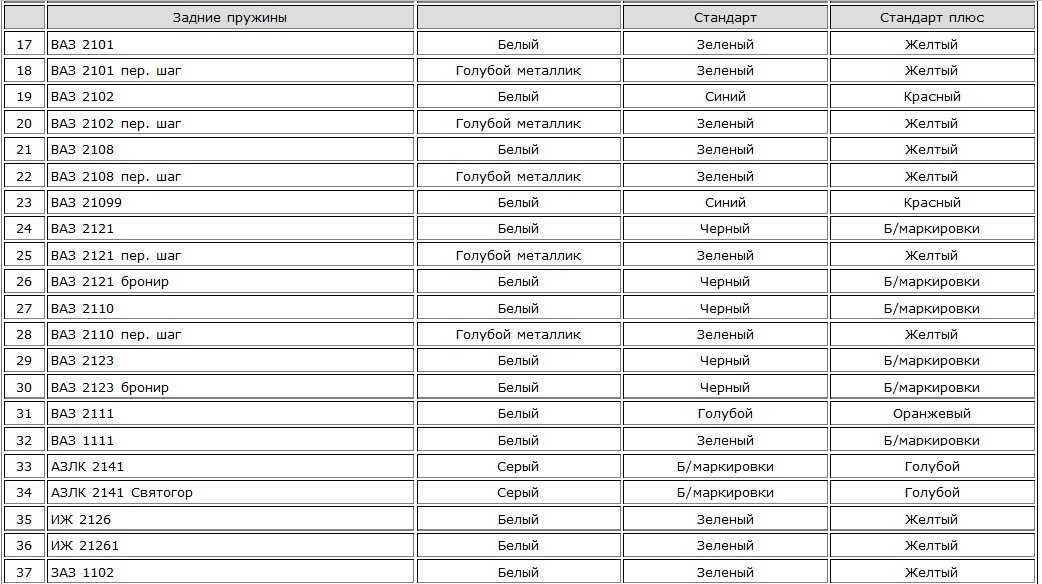

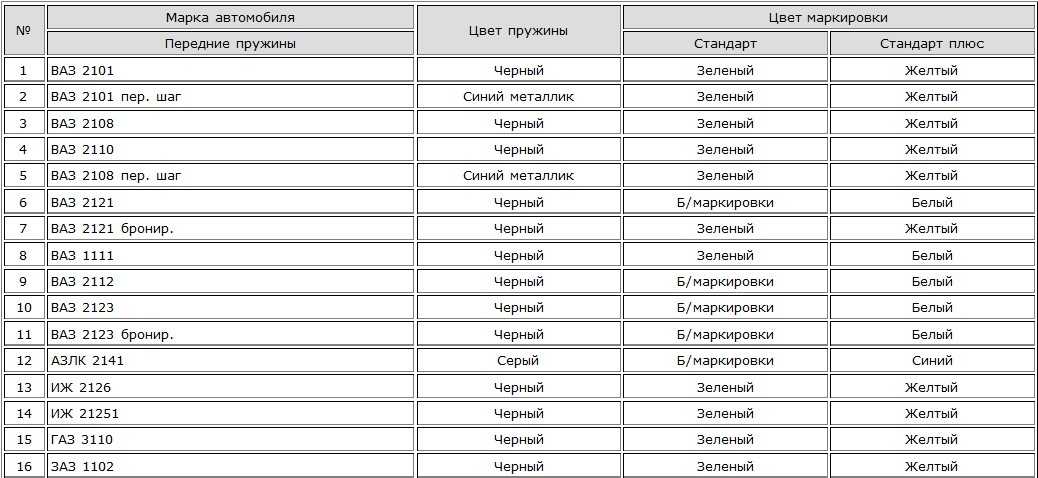

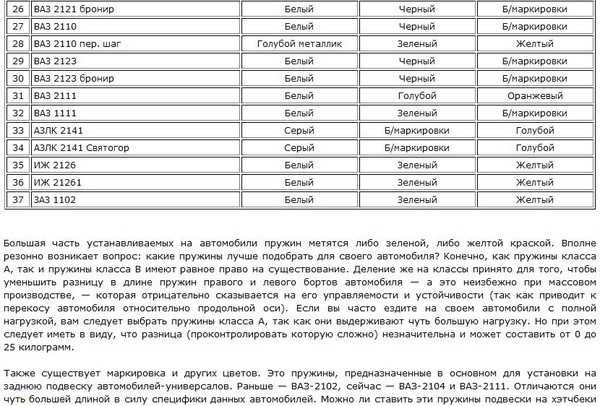

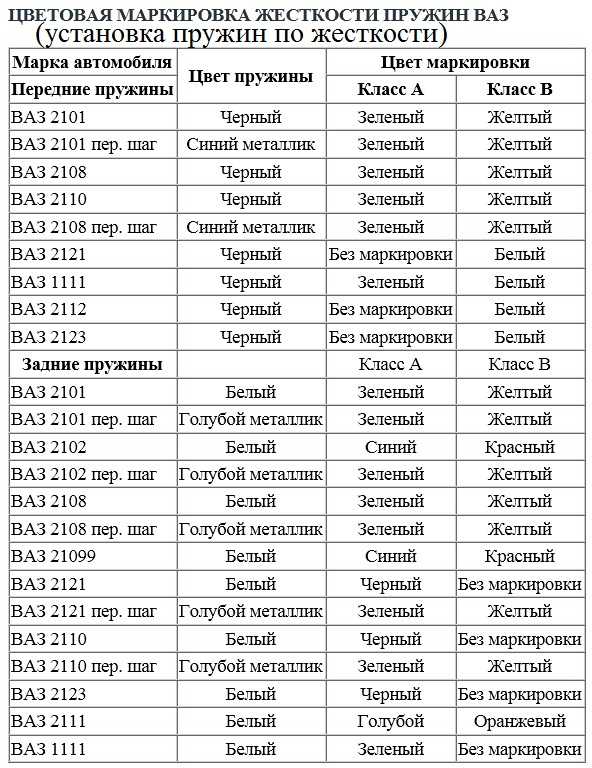

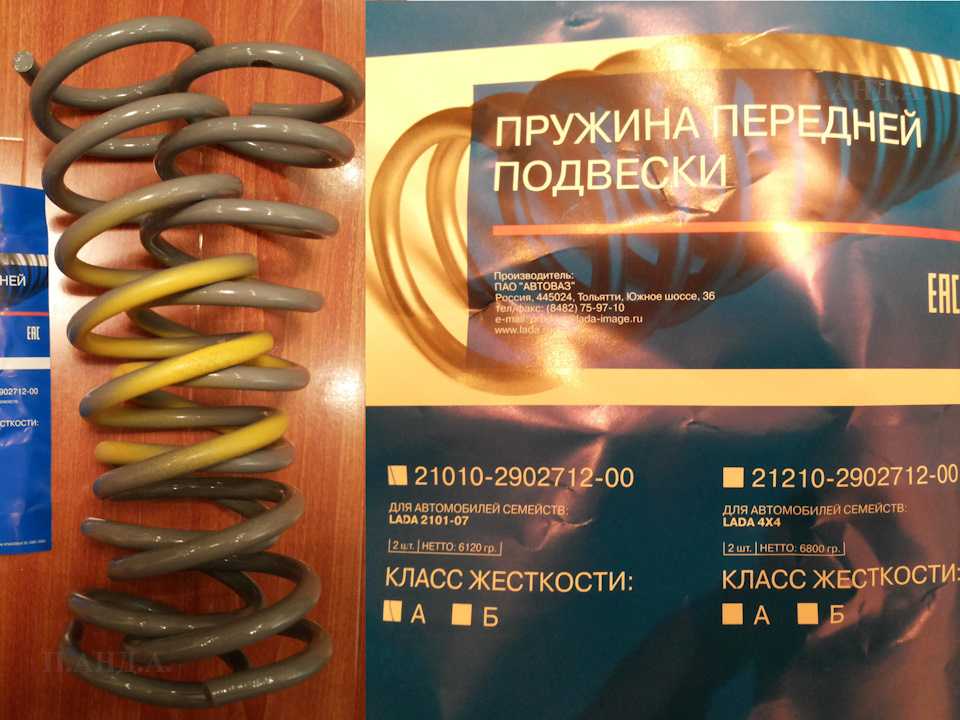

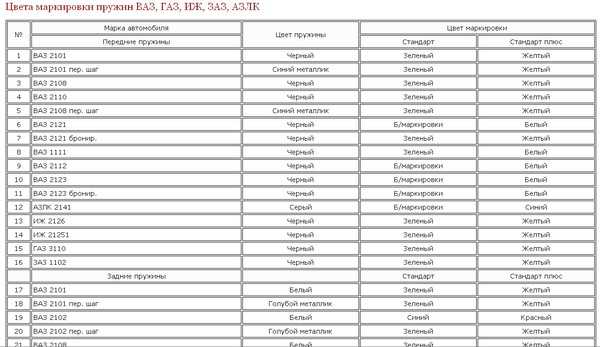

Обилие цветов не должно смущать автомобилистов. Особенно это касается владельцев продукции ВАЗ. В этом случае к классу А относят белые, желтые, оранжевые и коричневые метки. Если метка черная, синяя или голубая, тогда это класс В.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012

Я кратко рассказал саму суть меток. Значения меток в килограммах и миллиметрах при сжатии и растягивании, а также их сочетания на разные автомобили могут отличаться друг от друга. Тут нужно конкретно смотреть спецификацию на ваш автомобиль. В одной статье, к сожалению, о всех авто не расскажешь. Но в общем должно быть понятно.

Немного о выборе

Хочется заметить, что оттенки используются разные, а потому некоторые цвета вводят потребителей в заблуждение. Та же оранжевая маркировка или коричневая часто выглядит как красная, а желтая оказывается на деле оранжевой.

Что касается того, как подобрать изделие и определить нужную жесткость по цвету, то тут следует взглянуть на полоску с внешней стороны витка. Именно туда наносится след краски и она позволяет определить искомую характеристику.

Цвет же самих пружин бывает иной. Он во многом зависит от используемых защитных покрытий. В основном это хлоркаучуковые и эпоксидные эмали. Расшифровку следует осуществлять не по цвету изделия, а по цвету именно специальной индикаторной метки.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 Не важно, ВАЗ это или автомобили от VW.

Хотя цвет защитного покрытия также важен. Он часто служит для определения модели авто, для которого предназначена та или иная автопружина. Плюс определяет, где монтируется элемент — впереди или на заднюю подвеску.

Если у вас остались вопросы, смело задавайте их в комментариях.

Подписывайтесь, оставляйте отзывы и приглашайте к нам своих друзей!


Watch this video on YouTube

Вопрос по пружинам — Подвеска, рулевое управление, тормоза. — Golf2club.com

#1 Dimanbi4

Отправлено 13 February 2013 — 20:51 PM

Доброго времени суток, поиск юзал но ничего не нашел, если есть чтото подобное дайье ссылку.
Собственно вопрос: на екзисте искал пружины и там следующие под 1.3, дизель, не подписаны и под 16вэ. Так вот разница в них только по жесткости или по высоте тоже? Какие из них будут помягче? Заранее благодарю за ответ

  • Наверх

#2 Gluk1

Отправлено 18 February 2013 — 19:45 PM

Занимался этим вопросом(кстати до конца еще не довел, вызвали на работу) т.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012

к. на моем кантрике пружины либо не родные либо просевшие; читал, смотрел, сделал вывод,- высота одна на все (7 витков), жесткость пружин маркируется цветом(серый желтый самые жесткие дабы стоят на кантри и на машинах с повышенным дорожным просветом) и можно еще поставить высокие (на 40мм вместо 20мм) упоры пружи, типа тарелок ставится под люстру, а если клиренс, то еще существуют люстры на 40мм на ряду с 20мм

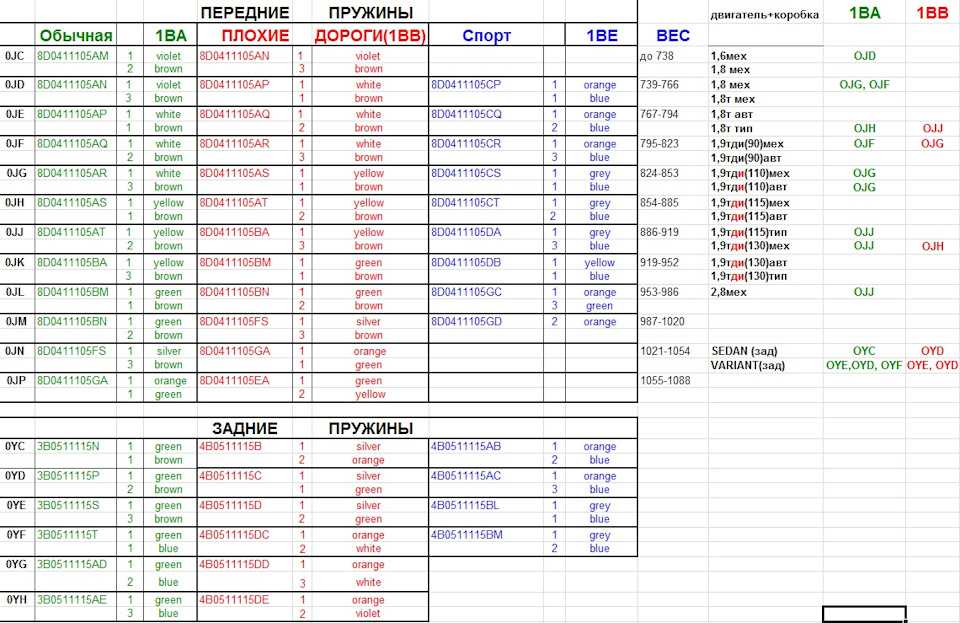

(1) 191411105L Пружина винтовая
2 цветовые метки
1 цветовая метка зелен.
оранжевый 2 RH,GU,GX

(1) 191411105M
Пружина винтовая
для автомобилей с кондицион.
3 цветовые метки
1 цветовая метка зелен.
оранжевый 2 RH,GU,GX

(1) 191411105M
Пружина винтовая
3 цветовые метки
1 цветовая метка зелен.
оранжевый 2 1P

(1) 191411105N Пружина винтовая для автомобилей с кондицион.
1 цветовая метка
1 цветовая метка белый
оранжевый 2 1P

(1) 191411105H
Пружина винтовая 2 1H,PG c191411105H 951 1 цветовая метка
3 цветовые метки серый
желт.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012
(1) 191411105AH Пружина винтовая
для а/м с пакетом для плохих дорог
2 цветовые метки
2 цветовые метки серый

желт. 2 RH,GU,GX,1P

(1) 191411105J Пружина винтовая
для увелич. дорожного просвета
1 цветовая метка
4 цветовые метки серый
желт.
40MM 2

(1) 191411105AH Пружина винтовая
для увелич. дорожного просвета
2 цветовые метки

2 цветовые метки серый
желт.
2

(1) 191411105AH Пружина винтовая
2 цветовые метки
2 цветовые метки серый
желт. 2 COUNTRY

Сообщение отредактировал Gluk1: 21 February 2013 — 21:28 PM

  • Наверх

#3 avtomatchik

Отправлено 18 February 2013 — 20:51 PM

сделал вывод,- высота одна на все (7 витков),

не сочти за занудство, но 7 витков — это количество, а высота пружин с одинаковом количеством витков может отличаться в разы 🙂
К тому же существенное влияние оказывает толщина прутка и диаметр самой пружины.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012


  • Наверх

#4 Gluk1

Отправлено 19 February 2013 — 11:48 AM

не спорю, я написал свои умозаключения,

Занимался этим вопросом(кстати до конца еще не довел, вызвали на работу)

Вернусь домой в середине марта, буду ставить .Каябу
191411105AH Пружина винтовая
2 цветовые метки
2 цветовые метки серый
желт. 2 COUNTRY,
если еше будет актуально то отпишусь

Сообщение отредактировал Gluk1: 19 February 2013 — 11:53 AM

  • Наверх

#5 Vikont

Отправлено 19 February 2013 — 21:16 PM

(1) 191411105M
Пружина винтовая
3 цветовые метки
1 цветовая метка зелен.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012
оранжевый 2 1P

Не смог прочитать это, проясните пожалуйста как это читать…Какие метки стоят например в примере в цитате.
Особенно интересно что означают 1 желтая и 2 зеленые метки на передних пружинах.

  • Наверх

#6 Gluk1

Отправлено 21 February 2013 — 21:41 PM

Маркируются пружины по цветам.

Особенно интересно что означают 1 желтая и 2 зеленые метки на передних пружинах.

ХЗ указано в каталоге!
Для себя сделал вывод:
зеленый и оранжевый- самые мягкие
белый и оранжевый- жоще
серый и желтый- еще жоще
Данные из эл. каталога на Гольф.

  • Наверх

#7 Vikont

Отправлено 21 February 2013 — 22:03 PM

снял вчера задние, одну метку закрыла стяжка, и грязно там, но вроде 4 зеленых.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012
Какие вообще на RP с надписью на жопе flair ставились?

  • Наверх

#8 lex890

Отправлено 08 March 2013 — 06:39 AM

ну как бы написано чем меньше ,тем мягче.а вообще ,что ты хочешь сделать?или узнал, что пружины метят цветовыми метками, и этим удивить форумчан?Есть таблица VW цветовых меток пружин под вес авто!

Сообщение отредактировал lex890: 08 March 2013 — 07:11 AM

  • Наверх

#9 Vikont

Отправлено 15 March 2013 — 09:11 AM

ну как бы написано чем меньше ,тем мягче.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 а вообще ,что ты хочешь сделать?или узнал, что пружины метят цветовыми метками, и этим удивить форумчан?Есть таблица VW цветовых меток пружин под вес авто!

Удивлять ничем не собирался. Меньше-мягче это об чем? Что меньше?
В выше выложенной таблице ниче не понял, потому и спросил, что означают метки. Конкретно эти метки!

  • Наверх

#10 lex890

Отправлено 15 March 2013 — 17:52 PM

ты это о какой таблице?это о списке пружин с цветовыми метками называешь таблицей?может все таки поищешь нормальную таблицу VW о привязке цветовых меток пружин к весу авто(перед и зад)!а вообще — что хотел от пружин ?может я подмогу с выбором?

Сообщение отредактировал lex890: 15 March 2013 — 17:54 PM

  • Наверх

#11 Vikont

Отправлено 15 March 2013 — 18:26 PM

хотел знать на что можно рассчитывать и чего ожидать от пружин, установленных на моем авто!

  • Наверх

#12 lex890

Отправлено 16 March 2013 — 06:52 AM

если пружины установлены согласно весу твоего авто(а также соответствующие аммортизаторы) ,ты получишь комфорт ,наслаждение,а также хорошую управляемость в поездках!изменения приводят к отрицательным ,а иногда и плачевным результатам!но кому то и на трясомозгах нравится ездить .Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012

.. .

Сообщение отредактировал lex890: 16 March 2013 — 06:55 AM

  • Наверх

#13 JON2oo6spb

Отправлено 25 March 2013 — 19:01 PM

Задам вопросик тут.

Комрады! Есть тут те кто ставил пружины Kayaba K-Flex на Golf 2? Как они вообще, хорошие по качеству(Ну с этим у них вроде впоряде судя по рекомендациям по частям) и комфорту?

Я вот думаю о тандеме амортов Kayaba Premium(масло) + пружины Kayaba K-Flex.

thx 🙂

Сообщение отредактировал JON2oo6spb: 25 March 2013 — 19:20 PM

  • Наверх

#14 nik161

Отправлено 24 May 2013 — 18:59 PM

Киньте ссыль на таблицу с маркировками.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 …

  • Наверх

#15 lex890

Отправлено 25 May 2013 — 07:32 AM

для гольфа2\джетта2?или по размерам пружины …или цветовой маркировке?

Сообщение отредактировал lex890: 25 May 2013 — 07:33 AM

  • Наверх

#16 nik161

Отправлено 25 May 2013 — 07:48 AM

Цветовая маркировка интересует… Гольф2 в подписе есть)

  • Наверх

#18 lex890

Отправлено 25 May 2013 — 13:19 PM

Цветовая маркировка интересует.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 .. Гольф2 в подписе есть)

я не могу понять -чего ты хочешь  ?открыл elcats,нашел в левом столбике свой двигатель (акпп,кондей наличие),нажал на цену и весь набор производителей пружины(анологи vag).нажав на применимость смотришь :подходит ли применяемая пружина к твоему авто.и все!это по стандарту.можно подобрать пружины с другой жесткостью, повыше,пониже.(но надо знать размеры пружин )и что ты хочешь менять в подвеске-высоту,жесткость.или оставить как есть-стандарт-191411105к(1 синяя1оранж)с кондеем 191411105L.

Сообщение отредактировал lex890: 25 May 2013 — 13:26 PM

  • Наверх

#19 nik161

Отправлено 25 May 2013 — 23:13 PM

Я хочу как можно мягче…

  • Наверх

#20 lex890

Отправлено 26 May 2013 — 06:42 AM

Я хочу как можно мягче.Цветовая маркировка пружин vw: Цветовая маркировка пружин VW - 27 Ноября 2012 ..

у тебя на 12 , есть на 11.25 *136*355-11.75*139*366-но перед  может опуститься.

Сообщение отредактировал lex890: 26 May 2013 — 10:01 AM

  • Наверх
