Мультиметры. Виды и работа. Применение и измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Устройство

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности

Все мультиметры, или как их еще называют, тестеры, делятся на два класса:

• Аналоговые.
• Цифровые.

Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:

• Черный нулевой проводник вставляется в гнездо «СОМ».
• Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

1. Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

2. Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе. Показания прибора будут равны или немого выше выше чем при измерении напряжения между нулем и фазой. Если прибор показывает ноль то это значит, заземление в розетке отсутствует.

При прозвонке заземления, часто возникают трудности. Цепь (заземление – фаза и нейтраль – фаза) прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:

• Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
• Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.

Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары.

Чтобы измерить температуру выполняют следующие шаги:

• Вставляют провода термопары в соответствующее гнездо.
• Размещают термопару в измеряемую среду.
• На дисплее выдается величина температуры.

Работа аналогового мультиметра

Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:

• Измерения сопротивлений и емкостей.
• Измерения напряжения.
• Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Похожие темы:

Мультиметр – 85 фото современных моделей. Правила настройки и использования

Каждый домашний мастер имеет набор необходимого инструмента: отвертки, пассатижи, электроинструмент и многое другое. Однако для проведения электромонтажных работ, а также ремонта электропроводки и электрооборудования, необходим целый ряд электроизмерительных приборов, без которых обойтись просто невозможно.

Специалисты электрики пользуются целым спектром различного рода измерительной аппаратуры, однако в большинстве случаев можно обойтись обычным мультиметром – универсальным, многоцелевым электроизмерительным прибором.

В народе их еще называют «цешки» – это название берет свое начало с советских времен, тогда все приборы такого рода имели в своем название индекс «Ц»: Ц20, Ц4310 и т.д., а потому специалисты старшего поколения по привычки именуют мультиметры «цешками».

Как выбрать нужный и надежный прибор? – этим вопросом задаются многие домашние мастера. Современный рынок предлагает широкий выбор мультиметров, а просматривая фото мультиметров можно отметить разнообразие их исполнения, но что нужно учитывать и на что обращать внимание?

Именно ответы на эти вопросы вы найдете в этой статье, а также узнаете некоторые моменты, связанные с использованием мультиметров на практике.

Что можно измерить мультиметром

Мультиметр – это универсальный измерительный прибор, позволяющий измерить различные электрические параметры. Их также называют тестерами, ампервольтомметрами и авометрами.

Без всякого сомнения, цифровые мультиметры – на сегодняшний день, это самый популярный вид электроизмерительного прибора, причем, как среди специалистов, так и домашних умельцев.

В продаже имеются электромагнитные мультиметры, однако у них имеется ряд недостатков, которые ограничивают область их применения.

В частности:

• Электромагнитная система очень чувствительна к механическим толчкам, ударам и иного рода воздействиям;
• Необходимость вычисления измеряемого параметра на шкале прибора, что требует дополнительных знаний;
• Для определения точных значений, прибор должен быть оборудован дополнительной зеркальной шкалой, он должен быть расположен в строго определенном положении.

Цифровые приборы лишены этих недостатков. Выбрав нужный режим, подключив прибор, можно сразу увидеть значение измеряемого параметра, т.е., вам нет необходимости высчитывать.

Цифровые приборы не так чувствительны к ударам, тряске и т.д. Они имеют высокую точность и неприхотливы в работе.

Главным недостатком цифровых приборов можно считать необходимость источника питания – батарейки. Однако сами по себе мультиметры потребляют малый ток, а потому одного источника хватает на долгое время.

Что могут измерять мультиметры? В целом возможности универсальных приборов могут отличаться в зависимости от их типа, но, как правило, все они позволяют:

• Измерить переменное и постоянное напряжение;
• Определить ток в цепи;
• Замерить сопротивление цепи.

Перечисленных возможностей вполне достаточно для домашнего мастера. Все дополнительные функции, например: измерение малых токов – миллиамперметр, измерение параметров транзисторов, измерение падения напряжения на p-n переходе и т. п., являются областью специалистов и вряд-ли могут пригодиться умельцу в домашних условиях.

Как пользоваться мультиметром

Просмотрев инструкция по применению мультиметра, вы найдете основные правила проведения замеров. Для того, что бы в полной мере узнать все секреты практического использования лучше полистать специализированные сайты или литературу.

В этой статье мы не будет в подробностях останавливаться на всех возможных способах проведения электроизмерений, остановимся только на основных моментах.

Перед тем как измерить что- то, убедитесь, что на приборе выбран нужный режим.

Помните! Напряжение может быть переменным и постоянным. Например, в сети 220 в. – переменное напряжение, а на батарейке – постоянное. Что бы получить реальные показания вы должны выбрать правильный режим.

Для измерения токов, вам необходимо включать прибор в разрыв цепи.

Строго соблюдайте требования электробезопасности! Не прикасайтесь к оголенным контактам! Не оставляйте подключенный прибор без присмотра.

Подключив его к сети, помните о том, что сам прибор становится под напряжением.

Выбираем прибор

Отвечая на вопрос, какой мультиметр лучше выбрать, перечислим основные критерии выбора:

Для домашнего использования лучше выбирать прибор с дополнительным защитным кожухом, он позволит защитить мультиметр от падений, механических ударов и т.д.

Обращайте внимание на возможности прибора. Если вы не специалист электронщик, вам ни к чему некоторые специальные возможности, а потому вы просто переплатите за то, что в принципе не пригодится.

Обратите внимание на дополнительные сервисные возможности: кнопка подсветки, кнопка фиксации показаний и т.д. Все они могут очень пригодиться в процессе работы.

Подбирайте удобный в использовании прибор. Обращайте внимание на корпус, его удобство и качество. Будет неплохо, если имеется возможность установки прибора или его крепления в подвешенном состоянии, а также предусмотрена фиксация проводов и щупов.

Вам может очень пригодиться функция термометра, хорошо, если она будет у выбранного прибора.

Обратите внимание на уровень защиты от влаги и пыли. Этот параметр влияет на срок службы.

Важно обращать внимание на класс электробезопасности.

Существуют четыре уровня или класса:

• первый – позволяет пользоваться прибором в низковольтных сетях;
• второй – сетях питания;
• третий – позволяет проводить измерения внутри зданий;
• четвертый – позволяет измерять вне зданий.

Обращайте внимание на наличие автоматической защиты прибора от перегрузок. Эта функция может спасти ваш прибор в случае превышения уровней или неправильного подключения.

Для домашнего мастера более предпочтительны клещи мультиметры – они позволяют проводить замеры переменного тока без разрыва провода, и иногда – просто незаменимы.

Мы перечислили только основные критерии. Приборы могут значительно отличаться как по внешнему исполнению, так и функционалу. Внимательно изучайте характеристики мультиметров перед тем, как сделать свой выбор.

И помните: «скупой платит дважды» – это народная мудрость, а устами народа, как известно, глаголет истина.

Фото мультиметра

Также рекомендуем посетить:

Как пользоваться мультиметром или тестером?!

Мультиметр или тестер является чуть ли не самым главным прибором для любого электрика и автоэлектрика, и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор. Прежде всего мультиметр и тестер — это приборы для измерения постоянного напряжения, переменного напряжения, постоянной силы тока, сопротивления, а также для теста диодов, транзисторов и прозвонки.  О том, как пользоваться мультиметром, знает каждый электрик, однако обычному человеку тоже может понадобится воспользоваться этим прибором. Если потребовалось уточнить исправность проводки дома, радиодетали, узнать, сколько электрического тока потребляет тот или иной бытовой прибор, какова сила тока в сети или её напряжение, информация о простых измерительных манипуляциях с мультиметром будет кстати.  В чём разница, между мультиметром и тестером Разница не только по внешним отличия, но и по функциональным, хотя они и схожи. Мы не будем сравнивать плюсы и минусы каждого, ведь для каждого рода работ с прибором они будут свои. Что такое мультиметр или тестер Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения: — OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии. — ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения. — DCV а здесь мы смотрим постоянное напряжение. — DCA тут меряется постоянный ток. — Ω а в данном отделе высчитывается сопротивление. Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD. Как правило, на моделях мультиметров серии 830D этот разъем расположен выше остальных и подписан соответствующим образом. В других моделях он также подписан, но может быть расположен в другой части прибора. Как измерить напряжение При использовании мультиметра важно помнить, чёрный щуп подключается в разъем COM прибора, в отечественных приборах может иметь обозначение в виде звёздочки или массы *, а красный или белый подключаем (вставляем) в разъем «VΩmA».  В отличие от тестера, для мультиметра перепутать полярность при замерах постоянного напряжения не страшно, а вот стрелочный тестер можно так запросто привести в негодность. Стрелочники боятся переплюсовки, а мультиметр лишь добавит знак «— « к показанию. Но для обоих приборов важен выбор пределов измерений. Если ожидается что на этом участке цепи, или на автомобильном АКБ напряжения будет 12 В, значит нам нужно выставить предел измерений DC 20, если 150 В, то предел DC 200. Причем режим мультиметра и тестера выведет показания переменного напряжения в постоянное, если конечно тестер не совсем старого образца. Т.е. не забываем о пределах на приборах, это важно! При замере напряжения к примеру дома в розетке, ожидаемо что там должно быть примерно 220В переменного напряжения, значит на мультиметре выставляем предел АС 750, т.к. предыдущий предел АС 200 маловат для ожидаемого напряжения и при попытке замера на нём можно вывести прибор из строя. На тестере переключаем соответствующую кнопку или режим, также выбираем предел измерений, для переменного напряжения режим будет обозначен соответствующим значком. При замерах высокого напряжения читаем о технике безопасности, новичкам в такие цепи лезть крайне не советуем, это опасно не только для здоровья, но и для жизни!   Мультиметр полуавтомат или автомат Профессионалам с ним работать намного удобнее. Ведь не нужно постоянно переключать пределы измерений, но на полуавтомате всё же нужно переключать режимы, галетным переключателем и клавишей RANGE. Последней уже производится выбор необходимого режимы измерений. Также мультиметры полуавтоматы и автоматы имеют больше функций, чем более простые собраться. Измерение индуктивности, ёмкости, частоты. Аналоговая шкала на дисплее, подсветка, крепления на пояс, к стене, магнитное для подвеска. Все прелести можно обобщить с разных моделей мультиметров, но все они отличаются. Есть бюджетные варианты, а есть и профессиональные, с повышенным классом точности, скоростью ответа прибора и более дискретными режимами работы и функциональности приборов. Что же касается старых стрелочных приборов, некоторые их называют «дедушкины». Не стоит списывать со счетов такие приборы, как Цэшки, ТЛ-4М и аналоги. Данные тестеры имеют повышенный класс точности. Зеркальная шкала на Цэшках снижает эффект параллакса при замерах, т.е. позволяет видеть зеркальное положение стрелки относительно шкалы головки прибора. Многие специалисты высокого уровня и сегодня в своей практике используют старые добрые отечественные приборы советских разработок. Они позволяют производить те же самые замеры, что и мультиметры. Единственный их минус, слабая система защиты приборов, а зачастую и вовсе её отсутствие, но для профи это не является проблемой. Можно было бы назвать минусом и их габариты с удобствами, но свой век данная категория измерительной техники проживает очень даже достойно, т.к. в отличие от большинства мультиметров, стрелочники при слабой батарейке так врать не будут в показаниях, считается что они наиболее точные. В заключение предлагаем к просмотру видео о этих типах приборов:     Источники по минимуму, почти рукописная статья: rusenergetics.ru, m-strana.ru, ASUTPP на Яндекс Дзен

Как пользоваться мультиметром — подробная инструкция для начинающих | Энергофиксик

Мультиметр является чуть ли не самым главным прибором для любого электрика и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор.

Если думаете, что им сложно пользоваться, то вы глубоко ошибаетесь и в этой статье я объясню как легко и просто можно работать с цешкой.

Что ты такое мультиметр

Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:

— OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.

— ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.

— DCV а здесь мы смотрим постоянное напряжение.

— DCA тут меряется постоянный ток.

— Ω а в данном отделе высчитывается сопротивление.

Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями

Обратите внимание на большую обведенную область с гнездами, тут вы можете наблюдать целых три разъема, а провода же два. А это означает, что для получения верных измеряемых данных нужно выбирать правильные гнезда. Но тут на самом деле все предельно просто. Черный провод всегда сажается в гнездо с обозначением COM. А вот перестроения между двумя остальными разъемами выполняется с применением щупа с красным окрасом

Причем в подавляющем случае, для домашних целей подойдет гнездо «VΩmA». В таком положении можно произвести прозвонку, измерение напряжения и измерить силу тока до 200 мА включительно.

А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD.

Эти положения крайне важны, если вы не соблюдите их, то цешка очень быстро прейдет в негодность.

Так же может у кого то завалялась старая цешка еще со стрелочным циферблатом, так вот у нее точно такой же функционал как и у мультиметра с электронным табло, но с последним работать проще. Так как вы видите сразу точное значение измеряемого параметра, да и погрешность на стрелочном приборе несколько выше.

Мы с вами рассмотрели цешку внимательно и теперь знаем за что какое положение отвечает, теперь давайте перейдем к непосредственным измерениям.

Измеряем напряжение

Итак, давайте теперь с помощью нашей цешки померяем напряжение, например, в ближайшей розетке. Значит нам нужно чтобы щупы стояли в положениях как показано на картинке.

А стрелочку переключателя совмещаем с точкой 750 находящейся в секторе ACV. Все теперь вставляем щупы в розетку и смотрим на табло и наблюдаем цифры указывающие напряжение.

Если вы видите параметр ниже 200 Вольт, то можно переключить указатель в положение 200, для точных результатов измерения.

Если же вам потребуется померить постоянку, то это делается так: щупы остаются на месте, указатель переключаем на нужное нам положение (например, для автомобиля подойдет положение в 20 Вольт) и производим путем присоединения к минусу черного провода а к плюсу красного — в этом случае мы увидим значение со знаком плюс. Если же увидим минус перед цифрами, значит ваш красный щуп сидит на минусе, а черный на плюсе.

Важно. Измерение напряжения осуществляется параллельным присоединением щупов. Самое главное не касайтесь оголенных частей прибора, если он подключен для измерений, голыми руками, так как вас может ударить током.

Измеряем ток

Здесь все немного сложнее, но и данный параметр в быту практически не нужен. Я просто расскажу, чтобы вы были в курсе как это делается.

Перво наперво нам с вами нужно узнать, какой ток нужно померить: постоянный или переменный. Затем так же прикидываем его величину, если она превышает показатель в 200 мА то вставляем красный конец в гнездо 10ADC.

Важно. Ток измеряется путем последовательного присоединения и так как токовую цепь разрывать нежелательно, то прежде чем измерить цешкой значение ее нужно включить цепь. Для этого один провод, питающий измеряемый прибор откручиваем и в образовавшийся разрыв подключаем цешку, причем концы должны быть хорошо зажаты.

После всех приготовлений включаем цешку и измеряемую нагрузку. Если все сделано верно, то мы наблюдаем, например горящую лампочку, а на циферблате, потребляемый ею ток. Отсоединять цешку нужно только после отключения нагрузки.

Меряем сопротивление

Это наиболее простая и пожалуй, самая востребованная в быту функция мультиметра. Для того чтобы померить сопротивление переводим стрелку в раздел Ω и выбираем необходимую нам уставку.

Важно. Перед тем как мерить сопротивление, обязательно просмотрите что на элементе нет никакого напряжения. Иначе функция измерения сопротивления мультиметра выйдет из строя.

После этого прислоняем концы к измеряемому элементу и смотрим какое сопротивление он дает. Если вы увидели надпись OVER то значит уставка крайне мала и требуется переместить стрелку на диапазон выше.

Прозвонка

Это наиболее простая и пожалуй, самая востребованная в быту функция мультиметра. С помощью этой функции можно определить целостность, например, провода в переноске. Если цешка издает писк при присоединении щупов к концам одного провода и на дисплее отображаются нули то провод цел.

Специальный бонус для тех кто дочитал до конца и кто хочет узнать, какое напряжение вырабатывает ваше тело. Для этого поставьте указатель в положение 200m в секторе DCV, щупы вставьте так: черный в COM, а красный в VΩmA. Теперь возьмитесь за оголенные части щупов и вы сможете увидеть, какое напряжение вырабатывает ваше тело. И да, это совершенно безопасно.

Вот теперь вы в курсе как пользоваться таким важным и необходимым прибором, как мультиметр. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал.

Так же много интересного и полезного можно найти на сайте energofiksik.com

Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Комбинированный измерительный прибор, схема и инструкция

Весьма распространенный комбинированный измерительный переносной прибор Ц4324 по сегодняшней классификации можно назвать мультиметром или тестером. Прибор Ц4324 предназначен для измерения постоянных и переменных напряжений и токов, а при наличии батареек так же и сопротивления. Что же представляет из себя прибор Ц4324, схема его внутренностей и как им пользоваться.

Сам я являюсь обладателем двух Ц4324, изготовленных в один год но из разных партий. К слову это 1982 год.

Оба прибора идентичны, за исключением надписей на нижних крышках. Они дополняют друг друга:

Для просмотра в полном качестве нажмите на картинку

Как пользоваться Ц4324 — инструкция

Ц4324 имеет весьма широкие диапазоны измерения по всем величинам. Он не уступает, и даже превосходит многие современные мультиметры как по точности так и по возможностям.

Выбор диапазона измерения осуществляется вращением кругового переключателя. А выбор режима измерения переменной либо постоянной величины тока/напряжения, либо же режима измерения сопротивления производится нажатием одной из кнопок 3-х клавишного переключателя.

Т.е. для того, чтобы измерить напряжение либо ток при помощи Ц4324, в зависимости от того какая это величина постоянная (черточка – ) либо переменная (волнушка ~ ) необходимо нажать соответствующую кнопку переключателя. Затем выбрать нужный диапазон измерения.

Если вы не знаете, какое напряжение или ток будет измеряться, всегда ставьте сначала на максимальную шкалу, иначе спалите любой прибор!

Как  померить напряжение в розетке — Ц4324

В качестве примера использования Ц4324 рассмотри как измерить напряжение в розетке. В идеале напряжение там 220 вольт переменного тока. Поэтому нажимаем клавишу с волнушкой(~ т.е переменка).

Теперь нужно выбрать диапазон измерения.  Т.к мы знаем что в сети напряжение 220В, то выбираем шкалу в 300 вольт и только после этого вставляем щупы прибора в розетку.

Выбранные 300 вольт означают, что теперь вся шкала прибора (максимальное отклонение стрелки вправо) это 300 вольт. Соответственно, нужные нам 220 вольт будут располагаться на самой верхней из нарисованных шкал на отметке 22. Рядом с каждой из шкал есть условное обозначение для чего она нужна.

На фото выше, вставленный в сеть прибор показывает напряжение около 225 Вольт.

Диапазоны шкал Ц4324

• Переменное напряжение (Вольт): 3 , 6 , 15 , 60 , 150 , 300 , 600 , 900
• Постоянное напряжение(Вольт): 0.6 , 1.2 , 3 , 12 , 30 , 60 , 120 , 600 , 1200
• Постоянный ток (мили Ампер): 0.06 , 0.6 , 6 , 60 , 600 , 3000
• Переменный ток (мили Ампер): 0.3 , 3 , 30 , 300 , 3000
• Сопротивление (кило Ом): 0.01 , 1 , 10 , 100 , 1000



При измерении величин переменных напряжений и токов имеются ограничения по частотному диапазону. Эти ограничения зависят от выбранного диапазона измерений и приведены в таблицах на задней крышке ( см. рис. выше).

Схемотехнически, для измерения переменных напряжений и токов используется выпрямитель на двух диодах Д9Д (см. Схему ниже). Для точного измерения переменного напряжения более высокой частоты следует использовать схему Активного выпрямителя.

Принципиальная схема прибора Ц4324

кликабельно

Список использованных в схеме деталей

кликабельно

Схема расположения элементов комбинированного прибора Ц4324

Заключение

Комбинированный прибор Ц4324, не смотря на почтенный возраст, по праву заслуживает почетного звания Мультиметр. Он и по сей день перекрывает большую часть потребностей пользователей таких приборов.

Напоследок, стоит сказать, что наибольшая погрешность головок стрелочных приборов проявляется в первой трети шкалы. Ввиду этого рекомендуется выбирать диапазон измерения так, чтобы измеряемая величина не приходился на начало шкалы.

Бытовой мультиметр, которого я так и не нашел на рынке / Хабр

Выкинув очередной сдохший DT-838, я крепко задумался. На рынке полно мультиметров на любую цену и точность измерений. Но когда тебе нужен простой бытовой мультиметр, который нужен в хозяйстве: для простого ремонта бытовой техники, машины, работ по электрике, то на рынке кроме DT-838 по сути ничего и нет. Не может же быть все настолько грустно, рассуждал я, наверняка в чистилище между индикаторной отверткой, лампочкой-пробником и DT-838 должны обитать какие-то другие приборы. Которые бы гармонично смотрелись в ящике с инструментами, извлекаемые оттуда раз в полгода для редких работ, или бы жили в машине круглый год. Таких не нашлось, и поэтому все что будет написано ниже — попытка описать желаемый мультиметр, отталкиваясь от требований предъявляемыми бытом обычного человека, далекого от электроники, но с прямыми руками.

Забегая вперед, скажу что нечто похожее на идеал я нашел в приборах YX-1000A, YX-2000A, YX360TRN, но к сожалению погода на Марсе, столь точно показываемая этими приборами, все же интересует меня меньше чем напряжение автомобильного аккумулятора, измеряемое в данный момент. В противном случае ему можно было бы простить даже отсутствие звуковой прозвонки. Такое ощущение что китайцы даже не пытались, потому что иначе объяснить погрешность до 30% я не могу.

Но именно этот прибор натолкнул меня на мысль, что бытовой мультиметр должен быть стрелочным. Во-первых для бытового применения точность дешевого стрелочника вполне допустима. Во-вторых это позволит сделать доступными хотя бы часть функций без батареи, типа измерения напряжения. Батарейки любят чахнуть в пренебрежении, особенно в приборах живущих а автобардачке, когда температура может гулять от +50 до минус сколько-то там. Заниматься же внезапной вынужденной автодиагностикой лучше всего с рабочим измерительным прибором. Аналогично и дома — прибор может лежать без применения в течение пары лет, если ваш быт достаточно хорошо налажен. В завершении темы стрелочности могу добавить, что видеть переходные процессы бывает полезно, просто чтобы видеть где обрыв цепи, а где плохой контакт.

Точность стрелочных приборов как правило уступает цифровым. Особенно точность дешевых стрелочных мультиметров точности дешевых цифровых мультиметров. Происходит это не только в силу особенностей конструкции стрелочного привода, но и из-за неизбежного процесса удешевления, которому подвергается каждая схема. Так, рано или поздно, из модификаций прибора исчезнет сперва подстроечный резистор, а потом и обычные резисторы сменят класс допуска до такого, что пользоваться прибором станет невозможно. Для борьбы с этим мне видится возможным лишь выкинуть как можно больше диапазонов измерений, чтобы уменьшить элементную базу, а сами диапазоны сжать так, чтобы с одной стороны они более подходили для бытовых нужд, а с другой — заставляли бы при небольшой погрешности стрелку гулять так, что даже китайские тетеньки на сборочной линии увидели, что дело не в масштабе шкалы. Ну и нам самим можно будет не щурить глаза до состояния китайских тетенек, чтобы разобрать число под стрелкой.

Есть чуть более дорогие стрелочные приборы типа YX-2000A и YX360TRN, но у них примерно та же проблема при бытовом использовании — куча универсальных диапазонов, для измерения в которых обычно покупают нормальный прибор. Причем эти стрелочные приборы будут стоить уже дороже все того же DT-838 при худших показателях точности.

Без батарейки мы можем мерять напряжение постоянного и перменного тока, его силу. Начнем с постоянного тока. Помня что мы имеем дело со стрелочником, для большей точности внутри диапазона и читабельности результата, я бы выделил 2 шкалы:

• 0 — 6 вольт. Для проверки батареек, кроме кроны, литий-ионных аккумуляторов, блоков питания мобильников. Маленький диапазон, но тут и отклонение в полвольта может быть решающими.
• 0 — 30 вольт. Для проверки линий блоков питания компьютера, БП ноутбука, автомобильного аккумулятора.

Что касается переменного тока то, тут в принципе хватит и одной шкалы до 400 вольт. При условии, что погрешность будет не больше 5%. Этой точности хватит чтобы понять правильно ли вы подключили фазы к электроплите, а также просело ли напряжение в сети настолько, что наблюдаемые неисправности электроприборов могут быть вызваны его падением.

С измерением силы постоянного тока сложнее. Диапазоны, используемые на современных дешевых мультиметрах мне кажутся малоприменимыми для быта. Обычно это условно 2 режима — от 0 до 500 мА, и до 10 А. Режимов может быть больше, но обычно они сидят на двух предохранителях — на 0.5 и на 10А. Проблема же в том, что телефоны, планшеты и все что питается по USB сегодня кушает от 500 мА и выше. Разве что ток утечки бортовой сети автомобился можно проверить в таком режиме. Но если мерять по нижнему диапазону 0-10 А, то точность будет никудышная и смотреть показания стрелочника будет тяжело. Думаю что диапазоны лучше сделать такими:

• 0 — 200 мА. Ток утечки в машине, ток потребления светодиодов.
• 0 — 4 А. USB зарядки, блоки питания мелкой бытовой техники. Некоторые потребители бортовой сети автомобиля, влезающие в этот диапазон. Неисправности в тех, что потребляют больше вы скорее всего и так обнаружите по сгоревшим предохранителям.

Не знаю насколько возможно измерение силы переменного тока на стрелочном приборе без существенного усложнения и удорожания схемы. И насколько это оправданно, поскольку я не могу вспомнить ситуацию когда приходилось бы мерять ток потребления бытовой техники. В смысле обычно на ней и так написано, или это что-то ТЭН-овое, кушающее более 10 А, или техника уже померла, тем самым сигнализируя, что с токопотреблением у нее далеко не все в порядке.

Теперь функции, которые требуют наличия батарейки. Звуковая прозвонка, тут все понятно, да хотя бы светодиодная, да хотя бы какая-то. Сюда же можно запихнуть и прозвонку диодов/светодиодов. Идеально так чтобы диод загорелся. Ради этого даже можно стерпеть питание от двух AA батареек. Крона — удобная батарейка только для того чтобы ее лизнуть. В остальных случаях AA, в крайнем случае AAA батарейки куда более распространены. В особенности у целевой аудитории воображаемого мультиметра.

Измерение сопротивления можно тоже ограничнить парой диапазонов.

• 0 — 200 Ом. Позволит проверять обмотки трансформаторов, исправность кабелей питания, а также некоторые КЗ, которые прозвонка уже не пробивает.
• 0 — 2 МОм. Позволит искать проводку с частично пробитой изоляцией и измерять сопротивление вашего тела.

Можно конечно добавить еще измеритель частоты и генератор импульсов на 50 Гц, чтобы можно было проверять динамики, наушники и их провода, но это уже от лукавого.

Вот в общем-то и все. Мне кажется что воображаемый прибор описанный выше, сделанный в копусе например того же YX-1000A или YX360TRN, и с гарантированной погрешностью не более 5% пользовался бы большой популярностью. Но кто ж его сделает?

Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

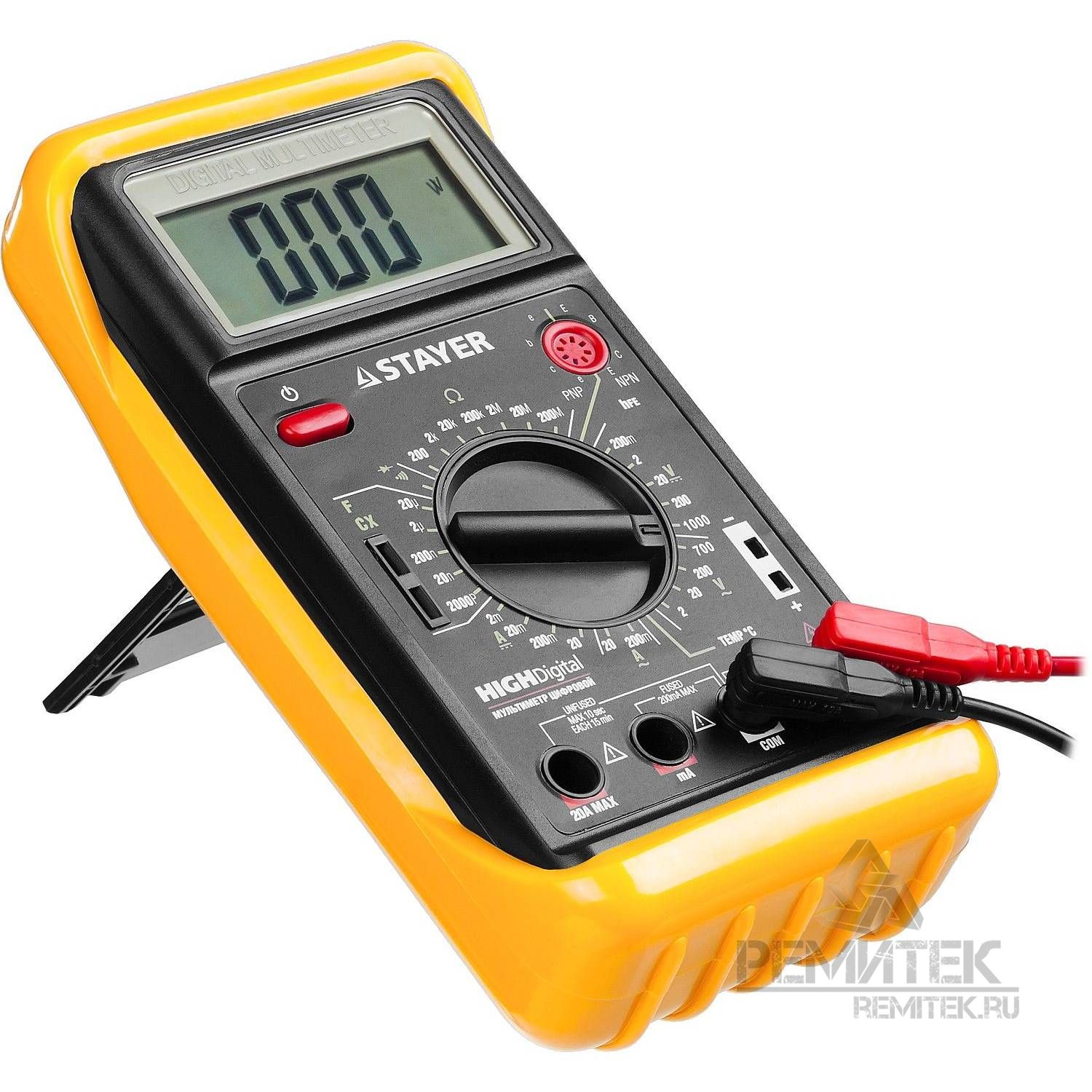

Вкратце опишем основные компоненты прибора:

1. 1. Электронное табло
2. 2. Шкала обозначений
3. 3. Переключатель
4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. 5. Разъемы для щупов
6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V－”. В этом сокращении буква “V” обозначает напряжение, а символ “－” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V－”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “－”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т.д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Поверьте мне, если сможете. Счетчики воды. часть 1 / Sudo Null IT News

В свете определенного катарсиса, в котором пребывают средства массовой информации, относительно передачи ответственности за поверку бытовых счетчиков воды от потребителя к поставщику ресурсов. Я бы хотел провести небольшую ликбез на эту тему и рассказать о проверке в целом.

Что такое проверка?

В России перевод единицы величиной в 95% случаев обеспечивается верификацией.Остальные 5% — калибровка.

Поверка — комплекс операций, выполняемых с целью подтверждения соответствия средств измерений метрологическим характеристикам.

Калибровка — комплекс операций, выполняемых с целью определения фактических значений метрологических характеристик.

Определения почти такие же, посмотрим

Калибровка — взяли прибор, посмотрели что меряют, эталон подобрали, рядом поставили.Стандарт показывает 100 Гц, прибор 93 Гц. Вычтенный из измеренного эталона получил число, записанное в протоколе фактическое значение. Выдан сертификат с ценностями.

Поверка — взяли прибор, посмотрели описание типа, посмотрели, что можно измерить, посмотрели диапазон допустимой погрешности. Замерил как при калибровке, оформил протокол. Если измеренное значение попадает в диапазон — выписывается свидетельство о поверке установленного образца.В противном случае оформляется уведомление о непригодности также по установленной форме.

Действительно одно и то же, только регулируется по разному.
В Европе в нашем понимании нет понятия верификации. Калибровка у них есть — и это отдельная тема для разговора.

В целом калибровка обеспечивает работу 102-ФЗ, так сказать на местности.

Чтобы понять, как можно обеспечить единство измерений, государство придумало регистр измерительных приборов (регистр SI), в который попадают приборы с утвержденным обозначением типа .Одобрение типа

испытания проводятся аккредитованными организациями. В результате появляется документ, благодаря которому устройство попадает в регистр SI — все тот же описание типа .

На самом деле в штате написано, что можно использовать, а что нельзя.

Это, кстати, одна из причин, почему «цешка» из Китая стоит 1-20 тысяч рублей, а та же «цешка» из реестра CI колеблется от 20 до OMG тысяч рублей. Это целая индустрия.

Пример таблицы с метрологическими характеристиками на одном из бытовых счетчиков воды.

А в этом описании типа укажите диапазоны, в которые должна помещаться ошибка устройства. Также прописаны метод поверки, примерные средства измерений, которые необходимо использовать во время калибровки, и интервал поверки.

Как не правильно считать воду

Лет десять-пятнадцать назад еще можно было встретить случаи, когда «свидетели» приходили в квартиры с 3-х литровыми банками и даже брали деньги за выписывание филькиных писем. .

Правильный подход

Для калибровки счетчиков понадобится эталонный блок, который сейчас стоит ценниками 170 тысяч рублей, кстати, еще раз в год нужно проверять самому. Также требуется аккредитация организации в области обеспечения единства измерений, что стоит денег, иногда значительных.

В результате выдается аттестат аккредитации, где указывается место деятельности и область аккредитации, в которой написана SI, которую организация может проверить.

Необходимо пройти процедуры подтверждения дееспособности, в том числе за деньги.

Нам нужен сертифицированный верификатор со стажем работы от 3 лет, для высшего образования и от 1 года для среднего специального.

Итог:
Очень дорого и сложно быть правильной метрологической службой.

Пойдем к катарсису

Сейчас на рынке «калибровка бытовых счетчиков воды» творится невероятная неразбериха.На самой первой странице по запросу вам предложат готовый бизнес верификации. Вы просто покупаете установку и покупаете бланки доказательств, но забираете деньги.

60% организаций в этой сфере работают с сертификатами любых компаний, таких как Horn and Water LLC и любых городов, кроме тех, в которых они фактически работают.

На первый взгляд все законно, потому что это проверка на месте. Езжай по стране и верь.

Это просто документальный фильм, это все надо отследить.

Тех. Должны быть запросы на проверку, путевые листы, транспортные расходы. В противном случае устройство необходимо снять и перевезти в лабораторию.

Таким образом, на рынке есть компании одного возраста, они аккредитованы на год для работы, прекратили свою деятельность. Аккредитован снова.

Даже федеральные центры стандартизации и метрологии с такими ребятами сложно победить. Но тем не менее конкуренция есть — люди борются за место под солнцем.

К счастью, есть компании, которые все делают правильно, но их на этом рынке мало.

Причем ЖЭК требует свидетельства о счетном механизме, адресе, ФИО заказчика, местонахождении помещения (кухня, санузел, подъезд, но они не требуются). Хотя в приказе Минпромторга № 1815 четко прописаны требования к оформлению свидетельств. А согласно Постановлению Правительства № 354, это прямая ответственность поставщиков за снятие показаний.

Задача собственника в итоге одна — не проспать период калибровки, чтобы не выставить по стандарту.

А с чьей-то легкой подачей «все это» называлось верификационным рабством — разве это не круто для такого бардака? Это курорт.

Есть еще одна проблема: 40-50% бытовых счетчиков «крутятся» меньше реально потребленных объемов. Также встречаются редкие случаи, когда счетчик засчитывается как «плюс», а тем более до 20-30% в «плюс».Выдается уведомление. Когда работа действительно сделана, но с отрицательным результатом, хозяева часто устраивают скандалы.

Оплачивая проверку, вы оплачиваете не сертификат проверки, а процедуру проведения проверки. Результат может быть любым.

Многие выходят из ситуации таким способом, да еще с орфографическими ошибками.

Звонил. Упорядоченный. Мы приехали. Поверь в это. Выдана справка о поверке.

И вроде бы все к этому привыкли, но вдруг Росстандарт захотел снять с потребителей обязанность по калибровке счетчиков и передать ее поставщику.В этот день по радио и телевидению об этом не говорили.

PS: Во второй части я расскажу непосредственно о процессе поверки счетчика воды на месте эксплуатации, и о требованиях к оформлению свидетельств поверки. И что, на мой взгляд, приведет к реализации инициативы.

приборов и инструментов для электромонтажа

В статье рассматривается минимально необходимый инструмент, необходимый для электромонтажных работ в электрических сетях напряжением до 1000 В, в том числе при работе с домашней электропроводкой.

Набор инструментов, которые могут понадобиться для ремонта или установки электрической сети, может сильно различаться. Но в то же время есть средство, без которого не обойтись. Именно он, вместе с изолентой, термоусадочной трубкой и небольшими проводами, постоянно находится под рукой у любого электрика:

1. Тестер (мультиметр и щуп).
2. Нож.
3. Плоскогубцы.
4. Набор разводных или торцовых ключей.
5. Отвертка крестовая.
6. Прямая мощная отвертка.
7. Отвертка тонкая прямая.
8. Фонарь.

С ростом профессионализма у электрика-любителя может появиться дополнительный инструмент для упрощения или ускорения работы. Рассмотрим более подробно возможный «арсенал» электрика.

Прибор для контроля состояния электрической цепи

Первое, что должен сделать электрик, — это защитить себя от поражения электрическим током, чтобы он не только отключил автоматический выключатель или другое устройство, используемое для обесточивания части электрических цепей. сети, но также контролирует отсутствие электричества с помощью специального прибора.

Зонд отсутствия-наличия фазы в сети 220 В, 50 Гц

Минимально необходимый, и в то же время очень дешевый инструмент — это так называемый контрольный, или зонд. С его помощью можно найти «фазу», которая необходима для правильного подключения ряда электроприборов.

Большинство щупов выполнено в виде отвертки, но не стоит использовать их для монтажных работ, так как они сделаны из хрупкого металла и пластика. При установке корпус зонда часто ломается, а металлический наконечник гнется и крошится.

Универсальный мультиметр

Самым информативным прибором, позволяющим не только проверить наличие или отсутствие напряжения, но и диагностировать неисправность, проверить правильность установки, является мультиметр, который многие называют «цешкой», так как это было название одного из первых массово продаваемых устройств такого типа.

В продаже имеется большое количество устройств данного типа, но поскольку они часто выходят из строя (например, при попытке измерить сопротивление на обесточенном элементе сети), новичкам нет необходимости приобретать дорогие профессиональные устройства.

При выборе прибора следует обращать внимание на качество щупов, продаваемых в комплекте. Зонды должны быть мягкими, гибкими и легко сгибаться в любом месте. Второе, на что стоит обратить внимание, это качество корпуса, в идеале на него следует надеть специальный резиновый чехол. Устройство должно позволять измерять переменное и постоянное напряжение и сопротивление, другие варианты используются редко.

Специализированный мультиметр

Профессиональным электрикам могут быть интересны специализированные мультиметры.

Итак, представленная на фото модель позволяет точно определить индуктивность, емкость и сопротивление измеряемой цепи.

Токовые клещи

Не менее популярны токовые клещи, которые позволяют измерять ток, протекающий по проводам, без прямого контакта с токоведущими частями, подключать без разрыва цепи.

Устройство универсальное, позволяет измерять ток, а с помощью дополнительных щупов — постоянное и переменное напряжение, сопротивление цепи.

Мегаомметр

Очень удобным прибором, позволяющим проверить качество изоляции электрической цепи, является мегомметр.

Это устройство, использующее встроенную динамо-машину, может создавать потенциал 500, 1000 или 2500 В и, измеряя ток утечки, показывать сопротивление цепи. Незаменим при проверке электрических кабелей и двигателей при подозрении на проблемы с их изоляцией.

9 Требуется электрическое подключение для снятия изоляции обрежьте электрический кабель или провод до мерной длины, поэтому без режущего инструмента при монтажных работах не обойтись.

Канцелярский нож

Главный инструмент любого электрика — нож. Можно использовать абсолютно любой острый нож, но наиболее удобны канцелярские ножи со сменным лезвием.

Таким ножом удобно зачистить провода и даже отрезать тонкую медную проволоку.

Кусачки (бокорезы)

Для того, чтобы отрезать более толстые провода и при некотором умении их зачистить, используйте различную проволоку фрезы или бокорезы.

Резак для кабеля

Толстый кабель или отдельные его жилы перерезают с помощью кусачков различной конструкции.

Плоскогубцы Classic

Для электрика нет более универсального инструмента, чем плоскогубцы. При их покупке нужно обращать внимание на надписи на пластиковой части ручек. Если есть надпись 1000 В, то их можно использовать для выполнения электромонтажных работ, даже не отключая напряжение.

Плоскогубцы позволяют легко врезать тонкие кабели или провода и могут использоваться для зачистки проводов. Если необходимого рожкового ключа или гаечного ключа нет в наличии, болтовое соединение можно отвинтить или снять плоскогубцами.Для лучшего соединения при скручивании проводов можно использовать плоскогубцы. Плоскогубцы — самый универсальный инструмент электрика, на их качестве экономить не стоит.

Плоскогубцы

Для оптимизации работы с кабелем можно использовать плоскогубцы специальной формы — круглогубцы и тонкогубцы.

Закругленная и утонченная форма губок этого типа плоскогубцев позволяет упростить монтаж монолитных проводов на винтовые клеммы (образуя «колечко»). Главное в них — прочный металл и качественный пластик на ручках..

Зачистки

Если вам нужно выполнить большое количество монтажных работ, специальный инструмент, предназначенный для зачистки проводов различного диаметра, называемый стриппер, может значительно ускорить работу.

Зачистка провода с провода с помощью снятие изоляции выполняется одним нажатием на ручку, что значительно сокращает время, необходимое для зачистки проводов. С помощью встроенных кусачков проволока обрезается до мерной длины.

Тип устройства	Тип модели	Напряжение, U	Ток, I	Сопротивление, R	Цена , тереть.
Зонд	Навигатор NTP-E	+	—	—	120
Мультиметр	UK-830LN	+	+	+	400 Ток Зажим	F15	+	+	+	2000
Мегомметр	ES0202 / 2G	—	—	+	7000

, шестигранники

Электромонтаж проводов может осуществляться с помощью нескольких видов крепления проводов: внутр. и пружинно-зажимной.

Если первый тип в той или иной степени известен всем давно, то пружинно-зажимной тип появился сравнительно недавно, и, благодаря простоте монтажа и надежности крепления проводов, активно развивается. набирает популярность.

Прокладка провода в клеммной колодке с пружинными зажимами

Принцип работы клеммной колодки с пружинными зажимами прост. Внутри находится токопроводящая пластина, на которую пружина давит, с помощью отвертки пружина оттягивается и в образовавшееся пространство между пружиной и проводником наматывается проволока.После того, как отвертка будет снята, пружина надежно фиксирует провод.

Основные типы отверток, необходимых для электромонтажных работ

Исходя из необходимости затяжки или запрессовки различных типов соединительных элементов, электрик подбирает оптимальный набор отверток, гаечных ключей или торцевых ключей, шестигранников.

Ключи гаечные (рожковые и кольцевые)

В комплект электрика должны входить крестовые (+) и прямые (-) отвертки разных размеров.При выборе желательно отдать предпочтение тем отверткам с отметкой 1000 В на ручке. Хорошая изоляция необходима, так как довольно часто приходится «подтягивать» различные винтовые соединения, не снимая напряжения. Наконечник таких отверток покрыт пластиком, чтобы свести к минимуму вероятность случайного контакта с другими токоведущими частями электроустановки.

Поскольку гаечные ключи и рожковые ключи полностью изготовлены из металла, перед использованием убедитесь в отсутствии опасного для жизни напряжения..

Разводной ключ

В электроустановках используются болты и гайки различного диаметра, из-за этого у вас должен быть солидный запас гаечных ключей, поэтому многие электрики предпочитают использовать плоскогубцы и разводной ключ.

Торцевой ключ с набором торцевых головок

Во многих гнездах гайки и головки болтов «утоплены», и их можно повернуть только с помощью торцевых ключей.

Динамометрический ключ с набором головок

Поскольку медь и алюминий — довольно мягкие металлы, усилие затяжки болтов и гаек в электроустановках можно четко нормировать.Для монтажных работ можно использовать динамометрический ключ, чтобы контролировать усилие, прилагаемое к резьбовому соединению.

Набор шестигранных ключей

Многие импортные электроустановки и современные отечественные комплектуются болтами с шестигранной головкой. Для работы с ними вам понадобится специальный набор.

Наименование инструмента	Тип инструмента	Цена, руб.
Нож	канцелярский	сто
Кусачки (бокорезы)	Intertool 115 мм (NT-0104)	150
Плоскогубцы	Intertool 200mm (HT200 0199 Intertool 200 мм) 200
Плоскогубцы	Bison 2201-4-16	350
Резак для кабеля	Stanley 24 84	4600
Инструмент для снятия изоляции	EMBLA	2200 9068d Винты

Наименование инструмента	Тип инструмента	Цена, руб.
Набор отверток	Stanley FatMax VDE 1000V 6 шт. Отвертки (-): 2,5 × 50 мм, 3,5 × 75 мм, 5,5 × 150 мм Отвертки (+): Ph2x100 мм, Ph3x125 мм Отвертка для зондов	1300
Шестигранники	Набор, Proline 9 шт. (1,5, 2, 2,5, 3, 4, 5, 6, 8, 10 мм)	150
Открытый ключ	Набор, 15 ключей 6-22 мм: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 и 22 мм	650
Разводной ключ	Ролик Proline 150 мм (0-24 мм)	700
Торцевые ключи	Головки Jonnesway 1/4 “4-13 мм, 18 штук	1400
Динамометрический ключ.	Ombra 1/2 “DR, усиление 42-210 Нм	1800

Ряд электромонтажных работ включает в себя установку и закрепление специальных наконечников на кабеле или проводе.

Наконечники может использоваться для безопасного соединения медных и алюминиевых частей токопроводящих элементов. Они нужны для удобного и надежного подключения гибких кабелей или проводов большого сечения. Фиксация всех типов этих насадок осуществляется опрессовкой.Для этих работ используются прессы разной мощности.

Пресс для опрессовки многожильных проводов сечением от 0,5 до 6 мм ²

В домашних условиях не всегда можно взять или купить необходимый обжимной инструмент. Прямые кабельные наконечники для тонкопроволочного провода можно обжать с помощью мощных плоскогубцев, чтобы прижать провод и наконечник к плоской поверхности. Наконечники тяжелых винтов можно обжать с помощью закругленного долота и молотка. Удар стамеской должен приходиться ровно на середину наконечника, но не резать его, а вбивать внутрь, обеспечивая прижатие проводов внутри.

Наименование инструмента	Тип инструмента	Цена, руб.
Инструмент для обжима	HS 30 для наконечников диаметром 0,5–6 мм	450
Инструмент для обжима	TMN-N для всех типов наконечников диаметром 6-50 мм	1500

Одним из наиболее распространенных способов соединения медных жил является их пайка оловянными припоями. Для этих целей проволоку нагревают до температуры плавления олова, и с помощью специальных флюсов на нее наносят оловянное покрытие..

Паять можно электрическими паяльниками разной мощности, в тигельных печах, с помощью дутьевых керосиновых ламп и даже на специальных паяльных станциях. Выбор инструмента для пайки производится с учетом размеров паяемых деталей и необходимой точности. Паяльника на 60 Вт достаточно для большинства бытовых нужд.

Малая пайка осуществляется паяльниками мощностью 25 Вт; паяльные станции используются для особо точных и сложных работ.

С помощью тигельных печей и паяльных ламп производится пайка толстых медных шин и лужение (покрытие тонким слоем олова) заготовок.

Наименование инструмента	Тип инструмента	Цена, руб.
Электрический паяльник	Work’s W30760 60W	180
Газовый паяльник	Dremel Versaflame (F0132200JA)	2500
Паяльная станция	Lukey Автономные источники света Поскольку большинство электромонтажных и ремонтных работ выполняется после отключения электроэнергии, фонарик, работающий от батареек или аккумуляторов, становится одним из важных вспомогательных инструментов для электрика.. Во время монтажных работ удобнее всего использовать светодиодные налобные фонари, так как они позволяют эффективно освещать место работы и не отнимают руки установщика. Электромонтажные работы часто связаны с необходимостью установки и ремонта различных коробок, розеток, выключателей. Электрику может потребоваться провести скрытую проводку над существующими плоскими стенами и т. Д. Для этих целей используются электродрели, перфораторы, шлифовальные машины и нарезчики стен.Набор необходимых инструментов формируется в зависимости от поставленной задачи. Состав комплекта электрика сильно различается в зависимости от сложности работы. Покупая все его основные компоненты, не стоит экономить на качестве, ведь впереди много работы. Но к покупке специализированного инструмента или различных наборов нужно подходить внимательно и внимательно, ведь стоимость их высока, а необходимость в использовании может быть минимальной. Не стоит сразу тратиться на специальную обувь, комбинезон и диэлектрические перчатки.Перчатки легко проткнуть и ударить током, подойдет любая обувь, главное, чтобы подошва была резиновой и без гвоздей. Одежда также не должна содержать много металла. Главное в работе электрика — это осторожность и аккуратность, и это никак не влияет на стоимость и количество инструмента. Поверьте, если можете. Счетчики воды. Часть 1 В свете некоторого катарсиса, в котором пребывают СМИ, относительно передачи ответственности за калибровку бытовых счетчиков воды от потребителя к поставщику ресурсов.Я бы хотел провести небольшую ликбез на эту тему и поговорить о проверке в целом. Что такое проверка В России передача единицы стоимости в 95% случаев обеспечивается проверкой. Остальные 5% — калибровка. Поверка — комплекс операций, выполняемых с целью подтверждения соответствия средств измерений метрологическим характеристикам. Калибровка — это совокупность операций, выполняемых с целью определения фактических значений метрологических характеристик. Определения почти одинаковые, давайте разберемся Калибровка — взяли прибор, посмотрели, что меряет, подобрали эталон, поставили рядом. В справочнике указано 100 Гц, устройство — 93 Гц. Вычтенный из измеренного эталона получил число, фактическое значение занесено в протокол. Выдан сертификат с ценностями. Поверка — взял прибор, посмотрел описание типа, посмотрел, что можно измерить, посмотрел диапазон допустимой погрешности.Измерения проводились как при калибровке, составлялся протокол. Если измеренное значение попадает в диапазон, выдается свидетельство о поверке установленного образца. В противном случае выдается уведомление о непригодности, также по установленной форме. Действительно одно и то же, только регулируется по-разному. В Европе в нашем понимании нет понятия верификации. Калибровка у них есть — и это отдельная тема для разговора. В целом проверка обеспечивает соответствие 102-ФЗ, так сказать, в полевых условиях. Чтобы прояснить, как можно обеспечить единообразие измерений, штат разработал регистр для измерительных приборов (регистр SI), который включает устройства с утвержденным описанием типа . Одобрение типа Испытания проводятся аккредитованными организациями. В результате появляется документ, благодаря которому устройство попадает в регистр SI — само описание типа типа . Фактически государство говорит, что можно использовать, а что нельзя. Это, кстати, одна из причин, почему «цешка» из Китая стоит 1-20 тысяч рублей, а та же «цешка» из реестра СИ от 20 до ОМГ тысяч рублей. Это целая индустрия. Пример таблицы с метрологическими характеристиками для одного из бытовых счетчиков воды. А в этом описании типа указаны диапазоны, в которые должна помещаться ошибка устройства.Там же прописывается метод поверки, образцовые средства измерений, которые необходимо использовать при поверке, и интервал поверки. Как не правильно посчитать воду Лет десять-пятнадцать назад еще можно было встретить случаи, когда «верующие» приходили в квартиры с 3-литровыми канистрами и даже брали за это деньги, выписывая клочки писем. . Правильный подход Для проверки счетчиков нужна эталонная установка, коих сейчас много с ценниками от 170 тысяч рублей, кстати, ее тоже нужно проверять раз в год.Также требуется аккредитация организации в области обеспечения единства измерений, что стоит денег, иногда больших. В результате выдается свидетельство об аккредитации, в котором указывается место осуществления деятельности и область аккредитации, в которой прописывается SI, которую организация может проверить. Необходимо пройти процедуры подтверждения дееспособности, в том числе за деньги. Вам необходим сертифицированный верификатор с опытом работы не менее 3 лет для высшего образования и не менее 1 года для среднего профессионального образования. Результат: Быть правильной метрологической службой очень дорого и сложно. Перейдем к катарсису На рынке «поверки бытовых счетчиков воды» царит невообразимый беспорядок. На первой странице по запросу вам предложат готовый бизнес верификации. Вы просто покупаете установку и покупаете бланки сертификатов, но собираете деньги. 60% организаций в этой сфере работают с сертификатами любой компании типа ООО «Хорнс и Вода» и любых городов, кроме тех, в которых они фактически работают. На первый взгляд все законно, потому что это проверка на месте. Путешествуйте по стране и верьте. Вот только документально, все это надо проследить. Тех. должны быть заявки на проверку, путевые листы, транспортные расходы. В противном случае устройство необходимо снять и доставить в лабораторию. Таким образом, на рынке есть ровесники, они год аккредитованы, прекратили свою деятельность.Повторно аккредитован. Даже федеральным центрам стандартизации и метрологии сложно конкурировать с такими ребятами. Тем не менее конкуренция есть — люди стремятся занять место под солнцем. К счастью, есть компании, которые все делают правильно, но их на этом рынке мало. Более того, ЖЭК требует, чтобы в справках указывались показания счетного механизма, адрес, имя заказчика, место нахождения помещения (кухня, санузел, подъезд, а то и то, чего они не требуют).Хотя в приказе Минпромторга № 1815 четко прописаны требования к оформлению свидетельств. А согласно Постановлению Правительства № 354 снятие показаний является прямой обязанностью поставщиков. В итоге перед владельцем стоит только одна задача — не проспать период проверки, чтобы они не выставлялись по стандарту. А из чьей-то легкой подшивки «все это» называлось проверочным рабством — разве это не круто для такого бардака? Это курорт. Есть еще одна проблема: 40-50% бытовых счетчиков «крутятся» меньше реально потребленных объемов. Также бывают редкие случаи, когда счетчик считает в «плюс», а в «плюс» до 20-30%. Выдается уведомление. Когда работа фактически завершена, но с отрицательным результатом, хозяева часто устраивают скандалы. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
