Что значит разболтовка 4 на 100 – Прокачай АВТО

Содержание

1. Теория
2. Установка дисков 4*100
3. Развал-схождение
4. Подготовка к регулировке
5. Самостоятельная регулировка
6. Защита от коррозии
7. Что это такое
8. Таблица совместимости разболтовки колесных дисков по маркам
9. Как обозначается
10. Как измерить самостоятельно
11. Возможна ли установка изделия с неподходящими параметрами

Во всех модификациях ВАЗ 2110 разболтовка в заводской комплектации 4х98. С конвейеров сходили «десятки» со штампованными дисками колес — диаметра R13, а также с литыми — диаметра R14.

На колеса устанавливалась резина, размеры которой 175/70 R13 или 175/65 R14. Однако если размеры дисков и шин – величины относительно понятные, то вот что такое разболтовка — для многих большая загадка.

Параметры дисков и разболтовка для ВАЗ 2110, 2111, 2112

Теория

Итак, цифра 4 – это количество отверстий под болт. А вторая цифра – диаметр в мм окружности, в которой они располагаются. Не так сложно подсчитать, что расстояние, на котором находится болт от болта, если разболтовка 98, будет 69,3 мм.

Это – одинаковая величина для всех колес, устанавливаемых на ВАЗ 2110. А вот в иномарках, большинство из которых имеет разболтовку 100, один болт от другого находится на расстоянии 70,7 мм.

Разница составляет 1,4 мм, а это уже не позволит идеально установить на ВАЗ 2110 диски, имеющие разболтовку 4х100.

Разница между разболтовкой 4*98 и 4*100

Установка дисков 4*100

Рассмотрим несколько способов, применяемых автоумельцами для установки на ВАЗ 2110 дисков от иномарок:

1. Иногда в ступице диска рассверливают на токарном станке отверстия так, чтобы стала возможной установка дисков, какие у вас есть в данный момент. Подойдет разболтовка как 98, так и 100. А если нужна замена диска, то это также не сложно сделать. Размеры болтов при этом стандартные;
2. Наиболее простой, но не лучший способ – установка диска с помощью удлиненных болтов обычного диаметра для колес. Но не удивляйтесь потом, что эта замена привела к тому, что диск болтается, появляется люфт колес, невозможно установить правильный развал и схождение, а также углы продольного наклона;
3. Популярный, относительно безопасный способ – установка на ВАЗ 2110 болтов стандартного размера с эксцентриком (возможет также вариант, если болт имеет смещенный центр). Сегодня интернет-магазины предлагают много комплектов таких болтов;

Колесный болт с эксцентриком

Если замена штатных дисков ВАЗ 2110, на те, у которых разболтовка 4х100 проведена неправильно, то при наборе скорости вы обнаружите, что колесо болтается, а при резком торможении может даже отвалиться, и чем закончится такое «приключение» — неизвестно.

Развал-схождение

После того, как произведена замена дисков колес, размеры и разболтовка которых отличается от предусмотренных конструкцией ВАЗ 2110, необходимо произвести все необходимые регулировки, для того, чтобы была надежной защита всей ходовой части, а также шин и арок.

Для каждого переднего колеса необходимы правильные углы установок. Есть три параметра, которым требуется правильная установка: это схождение колес, углы продольного наклона поворотных осей, а также углы развала каждого колеса.

Параметры установки колес

Правила, по которым проводится установка параметров переднего колеса, таковы:

1. Далеко не уедешь, если все болтается, как ему вздумается, а машину уводит в сторону, когда она должна ехать прямо. Для устойчивости каждого переднего колеса, они устанавливаются строго под нужными углами к кузову и элементам подвески. Это называется – углы продольного наклона оси поворота. Установочные размеры указаны в книжке по эксплуатации;
2. Развал – это угол между плоскостью, в котором колесо вращается, и вертикалью. Его помогает установить развальный болт (он крепит телескопическую стойку и поворотный кулак). Если развал установлен неправильно, машину «ведет», протектор шины сильнее износится с одной стороны;

Параметры установки колес

Подготовка к регулировке

Чаще всего развал и схождение ВАЗ 2110 устанавливают на СТО, но можно это сделать самостоятельно. Прежде всего проверяют, есть ли люфт в подшипниках, не болтается ли рулевое управление. Заодно проверяют диаметр и отсутствие деформаций дисков, давление воздуха в шинах, износ протектора.

Схема передней подвески ВАЗ 2110 в сборе

Естественно, если колесо болтается, необходимо принять меры, а тому, которое имеет неправильный износ протектора, может потребоваться замена. Стоящие на земле колеса нужно подергать относительно вертикали. Обнаружив люфт, попросите, чтобы помощник нажал на тормоз, и снова проверьте люфт.

Если он исчез – нужна замена подшипника. Если после этого размер люфта не то что не сошел на нет, а уменьшился только незначительно, нужна проверка, ремонт, а иногда и замена подвески.

Схема ступицы переднего колеса

После этого вывесьте колесо, еще раз проверьте люфт. Возможно, что люфт исчез, но колесо проворачивается рывками или просто тяжело, тогда нужно немного расширить диаметр места установки подшипника.

При слышимом скрежете подшипнику необходима замена.

Самостоятельная регулировка

Далее нужно стать на ровной площадке и нагрузить машину, как рекомендует завод изготовитель. То есть, в салоне – около 320 кг и в багажнике 40 кг.

Первая регулировка – установка углов продольного наклона оси поворота. Вторая – развал, третья – схождение.

При этом угол развала в нагруженном состоянии должен быть 0°30’+-30’. Схождение должно быть в пределах 0°15’+-10’, а углы продольного наклона осей поворота — 0°20’+-30’.

Помните, что развал и остальные колесные регулировки необходимы во всех случаях, когда вы каким-либо образом вмешиваетесь в работу передней подвески ВАЗ 2110.

Защита от коррозии

Для надежной работы ходовой части важно все: разболтовка, размеры всех комплектующих, установления развала/схождения, и даже защита арок от коррозии. Именно арки больше других частей кузова подвержены влиянию неблагоприятных факторов – от обычной влаги во время дождя до реагентов на зимних дорогах.

Чтобы обеспечить надежную защиту арок, лучше всего на ВАЗ 2110 установить локеры (подкрылки). Такая защита обойдется значительно дешевле, чем последующий ремонт проржавевших арок. Важно правильно подобрать размеры локеров и обеспечить плотность их прилегания в области арок.

Надеемся, что выполнив все ремонтные работы самостоятельно, вы обеспечите своему ВАЗ 2110 долгие годы бесперебойной службы на дороге.

Время на чтение: 6 минут

Разболтовка колесных дисков — это специальный параметр в автомобиле, который указывает на количество крепежных болтов и диаметр, на котором они расположены. Колеса любой машины являются очень важным компонентом, который отвечает за сцепление с дорогой, управляемость, устойчивость, динамические характеристики и расход топлива. Этому параметру необходимо уделить особое внимание, важно быть в курсе, как узнать разболтовку на диске и иметь понимание о параметре перед подбором нового комплекта изделий. Каждая модель автомобиля имеет свои параметры колес, некоторые концерны для унификации применяют одинаковые размеры для нескольких моделей. То есть все это индивидуально, поэтому каждый автовладелец должен быть в курсе и понимать, какими параметрами и характеристиками обладает его машина.

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

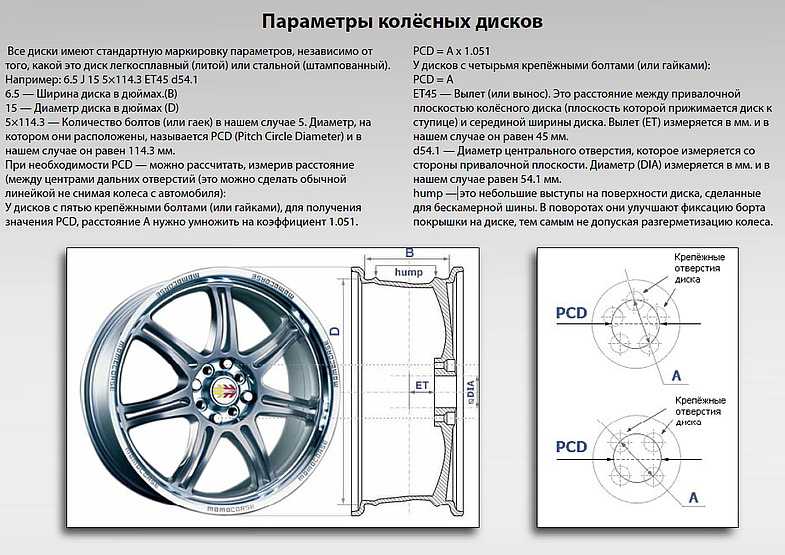

Какая разболтовка у обода и как она выглядит визуально

Таблица совместимости разболтовки колесных дисков по маркам

В некоторых источниках разболтовка дисков именуется еще как сверловка. Для определения величины разболтовки колесных дисков, которая зависит от модели машины и применяется для определения конкретных данных в зависимости от года выпуска и объема двигателя, используется специальная таблица.

Параметры по сверловке, вылету и диаметру центрального отверстия необходимо соблюдать в точности. Возможно только небольшое колебание по вылету обода до 10 мм в ту или иную сторону.

По данной ссылке можно найти таблицы сверловки по всем маркам автомобилей. Выбрав модель машины и год выпуска, можно определить все размеры.

Для полной уверенности необходимо проверить параметры сверловки для конкретной марки. Они указываются в инструкции по эксплуатации и другой технической документации, которая идет в комплекте с машиной.

Как обозначается

Каждый колесный диск маркируется в соответствии с международными стандартами.

• 7.0J — ширина обода, измеряемая в дюймах.
• 16 — диаметр диска, измеряемый в дюймах.
• 5×108 — обозначает количество болтов для крепления обода к конструкции ходовой части. Цифра 5 указывает, сколько их используется. Вторая цифра (108) обозначает диаметр, на котором болты закрепляются относительно друг друга. В данном случае его размер составляет 108 мм.
• Окружность, по диаметру которой расположены отверстия для креплений, обозначается как PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Отверстия для крепления обода находятся на различных расстояниях с жестким позиционным допуском, по отношению к центральному отверстию.
• Размер вылета обода, который обозначается в миллиметрах и равен ET50, то есть 50 мм. Равен расстоянию между привалочной плоскостью колесного обода (плоскость, к которой крепится диск к ступице) и серединой ширины обода (при совпадении этих плоскостей вылет нулевой).
• Диаметр центрального отверстия или d 63.3, который измеряется со стороны привалочной плоскости, также в миллиметрах. В конкретном случае он равен 63.3 мм.

Что касается размера вылета, он считается равным нулю, если совпадают все плоскости. Размер его регламентируется и может немного меняться в зависимости от выбранного обода. Размер важно строго учитывать, поскольку при отрицательном значении изделие будет задевать арку колеса при поворотах, а при положительном — обод будет находиться внутри арки.

Некоторые автовладельцы интересуются, разболтовка 4х100 на каких машинах применяется. Ответ очень прост, это некоторые модели производителя «АвтоВАЗ».

Как измерить самостоятельно

Есть множество способов, как измерить разболтовку на определенной модели автомобиля. Каждый из них имеет свой определенный набор шагов и действий.

Для определения параметра сверловки в зависимости от количества креплений применяются простые формулы:

• B=A×1,155, применяется для трех отверстий;
• B=A×1,414, считается для четырех отверстий;
• B=A×1,701, для максимального количества в пять отверстий.

В данном случае необходимо знать величину А, которая обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить искомый размер диаметра, который обозначен как В.

При этом обод с диаметром 100 просто не подойдет под размеры креплений, которые равны 98. Кроме этого, важно угадать с размером диаметра центрального отверстия. Его можно самостоятельно измерить линейкой. Однако этого не рекомендуется делать, поскольку есть риск получить погрешность. Все необходимые параметры и размеры указываются в технической документации к машине или выбиваются на обратной стороне обода. Чтобы не снимать изделие, их можно посмотреть на запасном колесе.

Важно учитывать тот фактор, что стальные штампованные колеса часто не имеют указанного значения сверловки. Их необходимо смотреть только в технической документации или консультироваться с официальным дилером.

Возможна ли установка изделия с неподходящими параметрами

Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

На каких машинах разболтовка 4×100? Список с комментариями

В итоге водитель вынужден заниматься перепродажей только что купленных дисков. Или он пытается с помощью различных приспособлений все-таки установить их на автомобиль. При этом, рискуя попасть в ДТП. Ведь нет абсолютно надежных способов установки нестандартных дисков.

На каких машинах разболтовка 4×100? Ответ на этот вопрос довольно обширен. Это один из самых популярных размеров колесных дисков. Расшифровываются эти цифры следующим образом:

4 – это количество отверстий для болтов. На современных легковых авто их количество может колебаться от 3 до 6 в зависимости от модели;

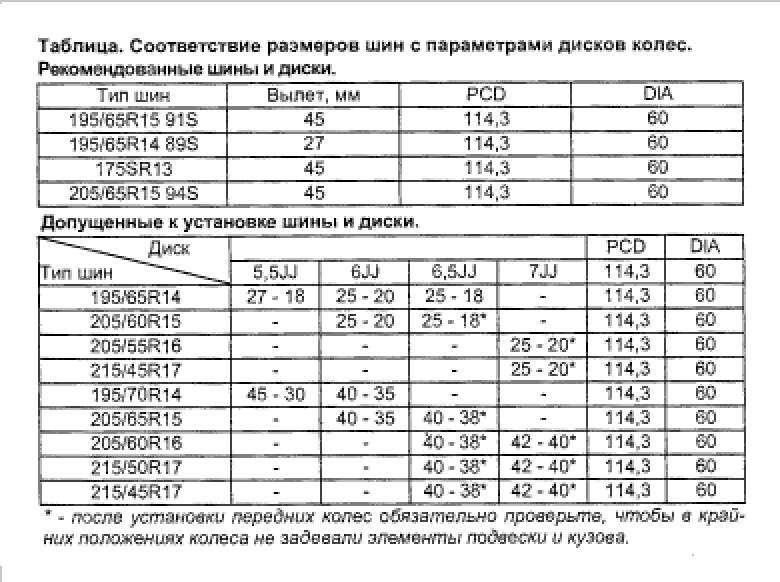

Таблица совместимости разболтовки колесных дисков

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

Что это такое

Разболтовка колесных дисков– это перечень всех параметров колеса, которые необходимо знать для подбора нового оборудования.

В данный перечень входят:

• количество отверстий, предназначенных для крепежных элементов (маркируется буквами LZ). В большинстве случаев легковое автотранспортное средство имеет по 3 – 6 крепежных отверстий для фиксации колеса, а грузовой транспорт – от 12 до 15 штук. Четное количество шпилек (4 штуки) имеется практически на всех автомобилях ВАЗ, за исключением нивы и всех моделях среднего класса
• расстояние между крепежными отверстиями
• PCD или диаметр окружности, по которой располагаются отверстия под крепежи
• диаметр ступичного (центрального) окна (маркировка – DIA)
• степень вылета колесного диска (ET). Вылет – это расстояние между плоскостью соприкосновения колесного диска со ступицей и плоскостью, проходящей через центр поперечного сечения диска. В зависимости от направления отклонения вылет может быть положительным или отрицательным

Величина вылета

Каждый владелец транспортного средства стремится сделать авто оригинальным и неповторимым с помощью тюнинга. Много сил и времени тратится на подбор дисков. Некоторые автомобилисты не смотрят на штатную маркировку, игнорируют требования и устанавливают низкопрофильные диски, забывая о том, что любые отклонения недопустимы. Несоответствие колёсных дисков приводит к тому, что автомобиль становится аварийным и напрямую угрожает жизни всех участников дорожного процесса.

После решения о тюнинге не стоит сразу бежать в магазин и покупать понравившиеся диски для своего авто, а следует рассмотреть несколько важных параметров выбора. Не стоит рассчитывать на помощь консультантов в магазине, многие из них просто некомпетентны в вопросах выбора и стараются просто реализовать деталь, особенно, если замечают, что вы в ней заинтересованы.

Чтобы избежать денежных растрат, необходимо выбирать диск строго по параметрам. Существует огромное количество мифов, при этом многие предрассудки абсолютно не имеют отношения к реальной ситуации.

Автомобилисты уверены, что вылет колёсного диска – это величина, которой обозначается выступающая часть диска над кузовной частью транспортного средства. На самом деле параметр несёт немного другую смысловую нагрузку. Любой диск в авто имеет привалочную плоскость, которая соприкасается со ступицей колеса при установке диска. В итоге вылет – это расстояние от привалочной плоскости диска до вертикальной оси симметрии диска.

Не стоит игнорировать параметр вылета. Он напрямую отвечает за безопасность езды в транспортном средстве. Если вы выбрали диски с неправильным вылетом, вы увеличили риск возникновения ДТП и преждевременного износа основных узлов. Так, неправильно подобранный параметр может обернуться преждевременным износом подвесок.

В основном автомобилисты, выбирая диски для своего авто, могут совершить три распространённые ошибки:

• Слепо верят рассказам консультантов, надеясь получить высококвалифицированную помощь в выборе;
• Игнорируют информацию о маркировке, которая нанесена на штатный диск от производителя авто;
• Делают выбор только по параметрам внешнего вида, цвета, геометрических особенностей, других эстетических факторов.

Для того, чтобы приобрести подходящую деталь, необходимо правильно подсчитывать параметр вылета:

В формуле символом «а» обозначается расстояние между внутренней плоскостью и частью диска, которая соприкасается напрямую со ступицей, символом «b» обозначается параметр ширины профиля диска. Более наглядно указанная информация представлена на рисунке:

Все данные для расчёт параметра вылета возможно замерить вручную миллиметровой линейкой

Результат получается в миллиметрах. Вылет может быть положительным, отрицательным, либо соответствовать нулевому показателю.

Если вылет получился с плюсом — ось немного смещена от места закрепления, нулевой параметр — ось и плоскость полностью соответствуют и плотно прилегают, отрицательный параметр — плоскость находится за пределами оси.

В чём опасность

Использование шин, не соответствующих по размеру конструкции автомашины, может привести:

• к образованию погрешностей в измерениях таких приборов, как спидометр и одометр. Закономерность измерения данных приборов следующая: чем больше ширина колеса, установленного на транспортном средстве, тем больше максимальная скорость автомашины и меньше динамика его разгона и наоборот
• к возникновению поломок. Колеса большего размера могут привести к выходу из строя рулевого управления и некоторых узлов подвести. Разбитая подвеска или проблемы с рулем так же могут стать причиной дорожного происшествия
• к потере колеса при езде, что может причинить вред не только собственному автомобилю, но и иным участникам дорожного движения
• к снижению/увеличению клиренса. Установка колесных дисков меньшего диаметра может стать причиной повреждения автотранспортного средства в результате постоянного взаимодействия с бордюрами. Увеличенный клиренс становится причиной дополнительного расхода топлива

Таким образом, использование колесных дисков большего или меньшего размера приведут к снижению общего уровня безопасности при эксплуатации транспортного средства и снижению срока службы техники.

Где посмотреть маркировку дисков и что она обозначает

Маркировка колесного диска наносится непосредственно на колесо и может располагаться:

• на лицевой стороне
• на оборотной стороне
• на ободе (крайне редко)

Преимущественное место расположения маркировки – оборотная сторона диска, так как дополнительные символы не портят внешний вид.

Место расположения маркировки

Маркировка наносится в соответствии с едиными стандартами Евросоюза UN/ECE 124.

Например, маркировка имеет следующие параметры: 7,5J х 15 h3 5х100 ЕТ 40 DIA 54,1. Это обозначает, что:

1. Ширина обода (расстояние между краями обода) диска составляет 7,5 дюймов. Данный параметр учитывается при выборе покрышки.
2. Форма закраины обода J. Параметр определяется в соответствии с радиусом закругления обода, формой контура, высотой и углом наклона полок. На иных транспортных средствах могут встречаться и иные модификации:

• Р
• D
• B
• K
• JK
• JJ и так далее

1. Монтажный диаметр (в примере 15 дюймов) определяет радиус диска. Данный параметр должен полностью соответствовать диаметру покрышки.
2. С двух сторон обода располагаются кольцевые выступы (Н2). На иных автомобилях могут быть:

• один выступ (Н)
• выступы плоской формы (FH)
• ассиметричные выступы (АН) и так далее

1. Колесо крепится при помощи 5 болтов, расположенных на окружности диаметром 100 мм.
2. Величина вылета – 40 мм.
3. Диаметр ступичного окна составляет 54,1 мм.

Подойдут ли колеса 4х98 на 4х100

Разболтовка колёсных дисков

На купленном нами прицепе стоит стандартная ступица АвтоВАЗ 4х98. Появилась потребность поставить на него диски побольше, 15″ если быть точным. Но как оказалось штамповка 4х98 R15 — это огромная редкость! Порывшись в интернете понял, что есть варианты поставить японские диски со сверловкой 4х100 на ступицы 4х98. Люди знающие подскажите плиз: диски 4х100 на ступицу 4х98 стоит ли, реально ли, что надо переделать, какие подводные камни?

— Болты с эксцентриком. Дешево, не знаю, надежно ли. Люди ездят. — Заказать у токаря переходные пластины с нужной разболтовкой. — Найти диски 4*98. По идее, от Фиата и Альфа Ромео, там на прежних моделях была такая же разболтовка.

Эксцентрики ок. Но я где-то в инете слышал что они так встают, без доработки… А Фиат и Альфа крайне редкие гости в сибирских краях))))) Найти диски нереально.

на дроме уже несколько недель продаются диски от альфы двух видов р15 и р16 литье правда =) знакомый ставил от авео на девятку штампы 15ые — отлично было, только крутить тяжело =)

Литье не вариант к сожалению. Нужны именно штамповки под колпаки

А вопрос надежности думаю третий. Это ПРИЦЕП, без тормозов и движка, значит без динамической нагрузки на колеса. Вот и хочу узнать… Если уж так на машины ставят и ездят, то прицепу вообще пофигу должно быть.

Ну некоторые вообще отверстия рассверливают в дисках и не парятся.

Определение разболтовки самостоятельно

Если маркировка на диске отсутствует (повреждена, затерта и так далее), то необходимые для подбора параметры можно измерить самостоятельно. Для проведения работы потребуются линейка или штангенциркуль.

Универсальный способ измерения следующий:

1. Визуально определяется количество крепежных отверстий.
2. В зависимости от количества крепежей подбирается поправочный коэффициент для дальнейших расчетов.

Количество отверстий для крепежа колеса	Значение коэффициента
3	1,155
4	1,414
5	1,701
6	2
10	3,326

1. Мерительным инструментом определяется расстояние между соседними крепежными отверстиями.
2. Чтобы определить диаметр окружности, на которой расположены крепежи необходимо полученное расстояние умножить на поправочный коэффициент.

1. Диаметр ступичного окна и размер вылета определяются мерительным инструментом.

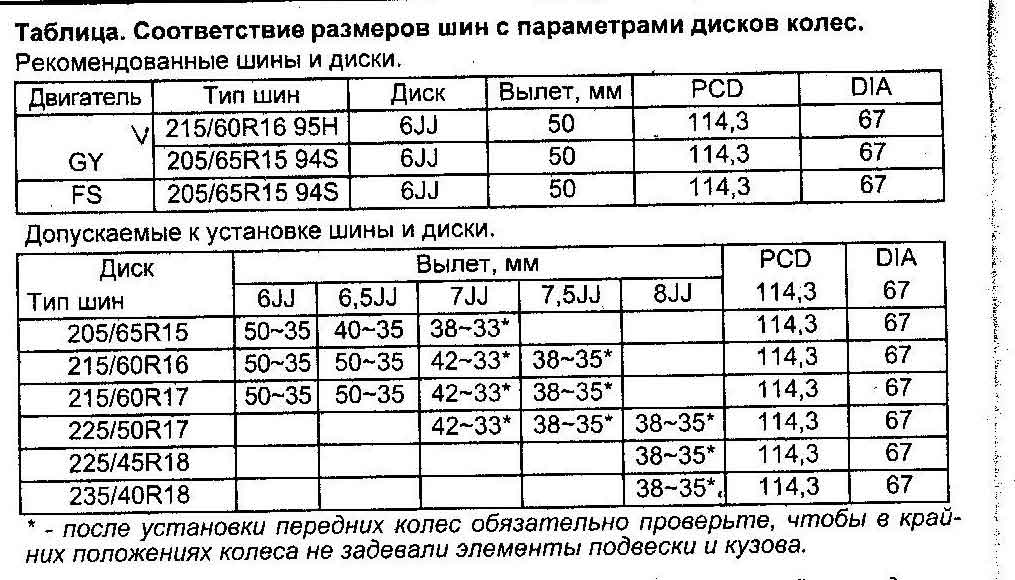

Таблица совместимости разболтовки колесных дисков

Модель	Разболтовка	Вылет	Диаметр центрального отверстия
Audi
100 (90-)	5 x 112	35…42	57. 0
100 (-90)	4 x 108	35…45	57.0
200 (90-94)	5 x 112	40…45	57.0
80 (91-95, B4)	4 X 108	35…40	57.0
80 (92-95)	4 x 108	35…45	57.0
90 (92-95)	4 x 108	35…45	57.0
A2 (00-)	5 x 100	38…45	57.0
A3 (03-)	5 x 112	45…50	57.0
A3 (96-03)	5 X 100	35…45	57.0
A4 (95-)	5 x 112	35…45	57.0
A5 (07-)	5 x 112	20…35	66.6
A6 4B (98-04)	5 x 112	35…45	57.0
A6 4F (04-08)	5 x 112	35…45	57.0
A6 4G; 4G2 (11-)	5 x 112	35…39	66.6
A6 C4 (94-97)	5 x 112	35…45	57. 0
A7 Sportback 4G (10-)	5 x 112	28…40	66.6
A8 (02-)	5 x 112	35…45	57.0
A8 S8 (02-)	5 x 112	35…45	57.0
Allroad (06-)	5 x 112	35…45	57.0
Allroad (-06)	5 x 112	15…25	57.0
Cabriolet (92-)	4 X 108	35…38	57.0
Coupe (92-95)	4 x 108	35…45	57.0
Q5 (08-)	5 x 112	20…38	66.4
Q7 (06-)	5 x 130	45…55	71.5
RS4 (01-)	5 x 112	20…30	57.0
RS6 (02-)	5 x 112	20…30	57.0
S2 (91-96)	5 x 112	35…40	57.0
S3 (03-)	5 x 112	42…50	57.0
S3 (98-03)	5 X 100	35…45	57. 0
S4 (99-)	5 x 112	35…45	57.0
S6 (94-)	5 x 112	35…40	57.0
S8 (01-)	5 x 112	20…30	57.0
TT (06-)	5 x 112	42…50	57.0
TT (99-06)	5 x 100	25…45	57.0
V8 (88-94)	5 X 112	35…42	57.0
BMW
MINI (01-)	4 x 100	38…48	56.0
1 Series F20 (11-)	5 x 120	30…40	72.5
1 Series Е81/E82/E88 (07-)	5 x 120	35…45	72.5
1 Series Е87 (04-11)	5 x 120	35…45	72.5
3 series (E30 84-91)	4 x 100	15…25	56.0
3 series (E36, E46)	5 x 120	35…45	72.5
3 series M3 (89-92)	5 x 120	15…25	72. 5
3 series M3 (92-99)	5 x 120	35…45	72.5
5 & 7 series (E31, E32, E34, E38)	5 x 120	15…25	72.5
5 series (E39)	5 x 120	18…20	74.0
5 series M (95-03)	5 x 120	15…25	72.5
6 series (02-)	5 x 120	15…25	74.0
6 series M(02-)	5 x 120	15…25	74.0
8 series (90-99)	5 x 120	15…25	72.5
X3 (04-)	5 x 120	30…50	72.5
X5 (00-)	5 x 120	30…50	72.5
X6 (08-)	5 x 120	30…50	72.5
Z3 (03-)	5 x 120	37…45	72.5
Z4 (03-)	5 x 120	35…45	72.5
CHEVROLET
Corsica	5 x 100	35…40	57. 0
Beretta (89-)	5 x 100	35…40	57.0
Cavalier (89-)	5 x 100	35…40	57.0
Celebrity (85-89)	5 x 115	38	70.0
Lumina (89-93)	5 x 115	38	70.0
Corvette (93-)	5 x 120.65	35…50	70.5
Camaro (93-02)	5 x 120.65	35…50	70.5
CITROEN
AX	3 x 98	5…15	55.0
Berling (08-)	4 x 108	15…25	65.0
Berlingo (96-)	4 x 108	15…18	65.0
BX	4 x 108	15…25	65.0
C1 (05-)	4 x 100	35…45	54.0
C2 (03-)	4 x 108	15…27	65.0
C3 (02-)	4 x 108	15…27	65.0
C4 (04-)	4 x 108	15…27	65. 0
C5 (01-)	4 x 108	25…30	65.0
C5 (08-)	5 x 108	35…45	65.0
C8 (02-)	5 x 98	25…40	58.0
Evasion & Synergie	5 x 98	25…38	58.0
Saxo VTR/Vti (97-)	4 x 108	15…20	65.0
Saxo на 3 болта (02-)	3 x 98	5…15	55.0
Saxo 4 Stud	4 x 108	15…20	65.0
Xantia (93-97)	4 x 108	15…20	65.0
XM (89-00)	5 x 108	35…45	65.0
Xsara (97-)	4 x 108	15…20	65.0
Xsara Picasso (99-)	4 x 108	15…20	65.0
ZX (90-98)	4 x 108	15…20	65.0
ZX 16v (92-98)	4 x 108	15…20	65.0
DAEWOO
Espero (95-01)	4 x 100	35…45	56. 5
Nubira (95-02)	4 x 100	35…45	56.5
Nexia (95-01)	4 x 100	35…45	56.5
Lanos (97-02)	4 x 100	35…45	56.5
Kalos (03-)	4 x 100	35…45	56.5
Leganza (97-)	5 x 114.3	35…38	56.5
Lacetti (04-)	4 x 114.3	35…45	56.5
Tacuma (00-)	4 x 114.3	35…38	56.5
Matiz (98-)	4 x 114.3	35…42	69.0
FIAT
500 (07-)	4 x 98	25…35	58.0
Bravo & Brava (96-01)	4 x 98	30…38	58.0
Bravo (97-)	4 x 98	30…38	58.0
Cinquecento (95-)	4 x 98	30…38	58.0
Coupe 16V (95-01)	4 x 98	30…38	58. 0
Croma (06-)	5 x 110	35…45	65.0
Doblo (01-)	4 x 98	30…38	58.0
Florino (94-00)	4 x 98	30…38	58.0
Idea (03-)	4 x 98	30…38	58.0
Marea (96-)	4 x 98	30…38	58.0
Multipla (99-)	4 x 98	35…45	58.0
Panda (03-)	4 x 98	30…38	58.0
Punto (94-00)	4 x 98	35…45	58.0
Punto I (00-)	4 x 98	35…45	58.0
Scudo (07-)	5 x 108	40…50	65.0
Scudo (96-07)	5 x 98	25…30	58.0
Sedici (05-)	5 x 114.3	38…45	60.0
Stilo (01-)	4 x 98	30…38	58.0
Tipo & Tempra	4 x 98	38…45	58. 0
Ulysse (94-)	5 x 98	25…30	58.0
Uno (85-95)	4 x 98	30…38	58.0
Uno Turbo (85-95)	4 x 98	30…38	58.0
FORD
Cougar (98-02)	4 x 108	35…45	63.3
Escort (81-90)	4 x 108	35…45	63.3
Escort Cosworth	4 x 108	15…20	63.3
Explorer (98-)	5 x 114.3	20…40	70.5
Fiesta (02-)	4 x 108	35…45	63.3
Fiesta (83-01)	4 x 108	35…45	63.3
Focus (04-)	5 x 108	38…52	63.3
Focus (98-)	4 x 108	35…45	63.3
Focus C-MAX (03-)	5 x 108	35…45	63.3
Focus RS (03-)	4 x 108	40…45	63. 3
Fusion (02-)	4 x 108	35…45	63.3
Galaxy (06-)	5 x 112	40…50	63.3
Galaxy (95-)	5 x 112	35…45	57.0
Granada/Scorpio	5 x 112	35…38	63.3
Ka (96-)	4 x 108	35…45	63.3
Kuga (07-)	5 x 108	38…52	63.3
Maverick (00-)	5 x 114.3	35…42	67.0
Maverick (93-00)	6 x 139.7	6…25	110.0
Mondeo (00-)	5 x 108	35…45	63.3
Mondeo (93-00)	4 x 108	35…45	63.3
Mustang (79-93)	4 x 108	15…25	64.0
Orion	4 x 108	35…45	63.3
Probe (89-94)	5 x 114.3	35…42	59.5
Probe (93-98)	5 x 114. 3	35…42	67.0
Puma (97-01)	4 x 108	35…38	63.3
Scorpio (94-00)	4 x 108	35…38	63.3
Sierra & Cosworth	4 x 108	35…45	63.3
SMAX (06-)	5 x 108	35…45	63.3
Street KA (03-)	4 x 108	35…45	63.3
Transit Connect (02-)	5 x 108	38	63.3
HONDA
Civic (84-00)	4 x 100	35…45	56.0
Civic (00-03)	4 x 100	35…45	56.0
CRX (84-00)	4 x 100	35…45	56.0
FRV (84-00)	4 x 100	35…45	56.0
Concerto (90-96)	4 x 100	35…45	56.0
Prelude SI (86-91)	4 x 100	35…45	56.0
Accord (82-89)	4 x 100	35…45	56. 0
Jazz (01-)	4 x 100	35…38	56.0
Accord (90-00)	4 x 114.3	38…45	64.0
Prelude (92-99)	4 x 114.3	38…45	64.0
Legend (-90)	4 x 114.3	38…45	64.0
Civic V-Tec (97-)	4 x 114.3	38…45	64.0
Prelude (92-99)	4 x 114.3	35…45	64.0
Aerodeck	4 x 114.3	35…42	64.0
Shuttle (95-00)	5 x 114.3	45…50	64.0
Odysee (99-04)	5 x 114.3	45…50	64.0
Accord (01-)	5 x 114.3	45…50	64.0
CRV (95-)	5 x 114.3	38…45	64.0
Stream (01-)	5 x 114.3	38…45	64.0
Civic Type R (01-)	5 x 114.3	40…50	64.0
Civic (04-)	5 x 114. 3	45…50	64.0
Integra Type R(99-)	5 x 114.3	35…45	64.0
Legend (91-)	5 x 114.3	45…50	70.0
HR – V (99-)	5 x 114.3	37…45	64.0
HYUNDAI
Accent (01-)	4 x 100	35…45	54.0
Accent	4 x 114.3	35…45	67.0
Atoz & Amica (98-)	4 x 114.3	35…45	67.0
Coupe/Tiburon (02-)	5 x 114.3	35…45	67.0
Coupe/Tiburon	4 x 114.3	35…45	67.0
Elantra (01-)	4 x 114.3	35…45	67.0
Excel (87-94)	4 x 114.3	35…45	67.0
Getz (02-)	4 x 100	35…45	54.0
i10(07-)	4 x 100	38…45	54.0
i20(07-)	4 x 100	38…45	54. 0
i30 (07-)	5 x 114.3	35…45	67.0
Lantra (91-01)	4 x 114.3	35…45	67.0
Matrix (01-)	4 x 114.3	35…45	67.0
Pony/Excel (89-95)	4 x 114.3	35…45	67.0
Santa Fe (00-)	5 x 114.3	35…45	67.0
Terracan (03-)	6 x 139.7	10…22	108
Trajet (00-)	5 x 114.3	35…45	67.0
Tucson (04-)	5 x 114.3	35…45	67.0
XG (00-)	5 x 114.3	35…45	67.0
KIA
Carens (00-06)	4 x 114.3	35…38	67.0
Cerato (04-)	4 x 114.3	38…45	67.0
Clarus (96-)	4 x 114.3	35…38	67.0
Concord (90-95)	4 x 100	35…45	56. 0
Leo (96-)	4 x 100	35…45	56.0
Magnetis (01-)	4 x 114.3	38…45	67.0
Mentor (94-)	4 x 100	35…45	56.0
Picanto (04-)	4 x 100	35…45	54.0
Rio (00-)	4 x 100	35…45	54.0
Sedona (99-)	5 x 114.3	35…45	67.0
Sephia (93-00)	4 x 100	35…45	56.0
Shuma (94-)	4 x 100	35…45	56.0
Sorrento (94-)	5 x 139.7	35…45	95.5
Spectra (00-04)	4 x 100	38…45	56.0
Spectra (04-)	4 x 114.3	40…45	67.0
Sportage (04-)	5 x 114.3	35…45	67.0
Sportage (94-04)	5 x 139.7	20…45	108.0
LEXUS
ES300	5 x 114. 3	35…45	60.0
GS 300 V6 (97-)	5 x 114.3	20…35	60.0
GS 300/430 (91-02)	5 x 114.3	38…50	60.0
GS 300/430/450h/460 (05-)	5 x 114.3	20…35	60.0
IS 200/300 Altezza (99-05)	5 x 114.3	40…50	60.0
IS 200d/220d/250 (05-)	5 x 114.3	40…50	60.0
LS 400 Celsior (90-95)	5 x 114.3	40…50	60.0
RX 300/350/400h (03-09)	5 x 114.3	35…45	60.0
SC 300 (01-10)	5 x 114.3	38…50	60.0
SC 300 3.0 24V (92-97)	5 x 114.3	38…50	60.0
SC 430 V8 Coupe (01-10)	5 x 114.3	45…50	60.0
MAZDA
Xedos 9 (93-01)	5 x 114.3	38…50	67.0
Xedos 6 (92-02)	5 x 114. 3	38…45	67.0
Type E (93-96)	6 x 139.7	0…20	90.0
Type E (84-00)	6 x 139.7	20…40	90.0
Tribute (00-07)	5 x 114.3	38…45	67.0
RX8 (03-)	5 x 114.3	35…45	67.0
RX7 (92-96)	5 x 114.3	38…50	67.0
RX7 (86-92)	5 x 114.3	38…50	67.0
RX7 (84-86)	4 x 114.3	30…40	59.5
RX7 (79-84)	4 x 110	25
Premacy (99-04)	5 x 114.3	35…45	67.0
MX6 626 coupe/Capella 2 (87-91)	4 x 114.3	40…42	59.5
MX-6 2.5i V6 (94-98)	5 x 114.3	38…45	67.0
MX-6 2.0i DOHC (92-98)	5 x 114.3	40…45	67.0
MX5 Miata USA (90-97)	4 x 100	35…45	54. 0
MX5 Miata (95-05)	4 x 100	35…45	54.0
MX5 (90-98)	4 x 100	35…45	54.0
MX5 (05-)	5 x 114.3	40…55	67.0
MX3 (91-98)	4 x 100	35…45	54.0
MPV (95-05)	5 x 114.3	35…40	67.0
MPV (05-)	5 x 114.3	35…40	67.0
Demio (98-02)	4 x 100	35…45	54.0
BT 50 (07-)	6 x 139.7	0…25	90.0
B-SERIE B1800/B2000/B2200 (85-92)	6 x 139.7	10…30	90.0
B-SERIE 2500 Pick-Up (99-)	6 x 139.7	0…25	90.0
B-SERIE 2500 Pick-Up (-99)	6 x 139.7	10…30	90.0
Bongo, Friendee 2WD/4WD (95-99)	5 x 114.3	30…40	67.0
929 (87-98)	5 x 114. 3	35…45	67.0
929 (82-87)	4 x 114.3	40…45	59.5
626 (91-02)	5 x 114.3	35…45	67.0
626 (83-91)	4 x 114.3	40…45	59.5
626 (79-83)	4 x 110	30
6 (07-) Altenza Japan	5 x 114.3	40…45	67.0
6 (02-07) Altenza Japan	5 x 114.3	40…45	67.0
5 (10-)	5 x 114.3	40…55	67.0
5 (05-10)	5 x 114.3	40…55	67.0
323F V6 2.0i (94-98)	5 x 114.3	35…45	67.0
323 FAMILIA (89-94)	4 x 100	35…45	54.0
323 F/C/S/P (98-03)	4 x 100	35…45	54.0
323 F/C/S/P (94-98)	4 x 100	35…42	54.0
323 F на 5 болтов (00-05)	5 x 114. 3	35…45	67.0
323 1.8 GT DOHC 4WD Turbo (90-94)	4 x 100	35…45	54.0
323 (80-89)	4 x 114.3	38…45	59.5
3/ALEXA (03-09)	5 x 114.3	40…53	67.0
2 (07-)	4 x 100	35…45	54.0
2 (03-07)	4 × 108	35…45	63.3
121 (96-03)	4 × 108	35…43	63.3
121 (90-96)	4 x 100	38…43	54.0
121 (87-90)	4 x 114.3	35…43	59.5
MERCEDES
Vito (96-03)	5 x 112	45…60	66.6
V Klass	5 x 112	42…50	66.6
Sprinter	5 x 130	59…83	84
Smart	3 x 112	0…27
SLS	5 x 112	46	66.6
SLK	5 x 112	35…37	66. 6
SL Roadster	5 x 112	34	66.6
S Klas	5 x 112	35…44	66.6
R Klass	5 x 112	67	66.6
ML AMG Klass	5 x 112	53	66.6
MB100-140 Van	5 x 112	47…55	66.6
Maybach 57/62	5 x 112	67	66.6
GLK	5 x 112	42…47	66.6
GL Klass	5 x 112	53	66.6
E63 AMG	5 x 112	30	66.6
E Klass W123	5 x 112	30…35	66.6
E Klass	5 x 112	35…41	66.6
CLS AMG	5 x 112	25	66.6
CLS 320/250/500	5 x 112	28…35	66.6
CLS 250/350/500	5 x 112	34.5	66.6
CLK AMG	5 x 112	30	66. 6
CLK 430	5 x 112	35…37	66.6
CLK	5 x 112	35…37	66.6
C-Klass Coupe	5 x 112	35…45	66.6
C-Klass Combi	5 x 112	35…46	66.6
C63 AMG Coupe	5 x 112	45	66.6
C63 AMG	5 x 112	45	66.6
C55 AMG	5 x 112	35	66.6
C43 AMG /C36 AMG Kombi	5 x 112	35	66.6
C36 AMG	5 x 112	35	66.6
C32 AMG	5 x 112	35	66.6
C Klass	5 x 112	35…46	66.6
B Klass	5 x 112	35…47	66.6
A Class &LWB	5 x 112	35…45	66.6
MITSUBISHI
380 (05-08)	5 x 114.3	35…46	67. 0
3000 GT, GTO (90-01)	5 x 114.3	35…45	67.0
Pajero Pinin (00-07)	5 x 114.3	35…46	67.0
Pajero Junior (00-)	5 x 114.3	35…46	67.0
Pajero (-99)	6 x 139.7	10…22	108.0
Pajero (07-)	6 x 139.7	35…46	67.0
Outlander (07-)	5 x 114.3	35…38	67.0
Outlander (03-07)	5 x 114.3	40…46	67.0
Lancer VI-VII Type CE/CG (96-04)	4 x 100	35…46	56.0
Lancer VIII 2.0 MPI (03-07) на 5 болтов	5 x 114.3	35…46	67.0
Lancer VIII 1.3/1.6 (03-07) на 4 болта	4 x 114.3	40…46	67.0
Lancer V (98-99)	4 x 100	35…46	56.0
Lancer EVO VI 2.0i RS (99-01)	5 x 114.3	35…46	67. 0
Lancer EVO X (08-)	5 x 114.3	38…45	67.0
Lancer EVO VIII GT/FQ 260,300,320,340	5 x 114.3	38…45	67.0
Lancer EVO VII (01-03)	5 x 114.3	38…45	67.0
Lancer EVO V 2.0i RS (98-99)	5 x 114.3	35…46	67.0
Lancer EVO IX/Wagon (06-07)	5 x 114.3	38…45	67.0
Lancer EVO IV 2.0i RS (96-98)	5 x 114.3	40…46	67.0
Lancer EVO III GSR (95-96)	4 x 114.3	40…46	67.0
Lancer EVO II (94-95)	4 x 114.3	35…45	67.0
Lancer EVO I (92-94)	4 x 114.3	35…45	67.0
Lancer Estate 1.6i/2.0d (92-96)	4 x 100	35…46	56.0
Lancer (88-93)	4 x 114.3	35…46	67.0
L300/L400	6 X 139. 7	35…42	67.0
L200/Triton (06-)	6 X 139.7	20…38	67.0
L200 Express AWD (81-86)	6 X 139.7	20…40	108
L200 Express 2WD (84-86)	4 x 114.3	35…40	67.0
L200 4WD (02-06)	6 X 139.7	0…10	108
L200 4WD (-00)	6 X 139.7	10…22	108
L200 2WD (-05)	6 X 139.7	10…25	108
GTO (90-)	5 x 114.3	35…45	67.0
Grandis (04-11)	5 x 114.3	35…46	67.0
Galloper (97-99)	6 x 139.7	10…20	108
Galant USA (99-)	5 x 114.3	35…46	67.0
Galant (87-04)	4 x 114.3	40…46	67.0
FTO GPX (91-04)	5 x 114.3	35…46	67.0
Eclipse (91-05)	5 x 114. 3	35…46	67.0
Diamante (99-04)	5 x 114.3	35…46	67.0
Colt (92-04)0	4 x 100	38…46	56.0
Colt (83-92)	4 x 114.3	35…46	67.0
Colt (08-)	4 x 114.3	40…46	67.0
Colt (04-08)	4 x 114.3	40…46	67.0
Challenger (-99)	6 x 139.7	10…33	108
Carisma 1.8 GDI/1.8i GL GLX GLS/1.8i GLS/1.8i TWR Special (95-99)	4 x 114.3	40…44	67.0
Carisma 2.0 GT (95-99)	5 x 114.3	35…38	67.0
Carisma 1.6i GL GLX/1.6i GL GLX/1.8i GLX GLS/1.9 GL TD GLX TD/1.6 MAUI (95-99)	4 x 100	35…44	56.0
Carisma (99-04)	4 x 114.3	40…46	67.0
ASX Outlander Sport(10-)	5 x 114.3	35…46	67.0
NISSAN
00 NX (90-95)	4 x 100	35…45	59. 0
Interstar Van (02-)	5 x 130	47…60	89.0
Primastar (02-)	5 x 118	40…50	71.0
Maxima QX (00-)	5 x 114.3	40…50	66.0
Maxima (09-)	5 x 114.3	40…45	66.0
200 SX 1.8i/SILVIA на 4 болта (88-93)	4 x 114.3	40…45	66.0
Almera (00-06)	4 x 114.3	40…45	66.0
Almera Classic 1.6	4 x 114.3	40…45	66.0
Bluebird (84-90)	4 x 114.3	40…45	66.0
Bluebird (91-97)	4 x 114.3	40…45	66.0
NV 200 VAN (09-)	4 x 114.3	40…45	66.0
Kubistar (08-)	5 x 108	40…44	66.0
Cube (10-)	4 x 114.3	40…42	66.0
Almera Tino (00-05)	5 x 114. 3	38…45	66.0
Bassara (97-00)	5 x 114.3	38…45	66.0
Primera II (93-96)	4 x 114.3	38…45	66.0
Primera III Traveller (96)	4 x 114.3	38…45	66.0
Note (06-11)	4 x 100	38…45	60.0
Note (11-)	4 x 100	38…45	60.0
Pixo (09-)	4 x 100	38…45	54.0
Primera II 1.6i, 2.0i 2.0d Estate (90-98)	4 x 114.3	38…40	66.0
300 ZX TWIN TURBO/FAIRLADY Z (90-)	5 x 114.3	35…45	66.0
Juke (10-)	5 x 114.3	35…45	66.0
Primera VI (02-)	5 x 114.3	35…45	66.0
QX (95-)	5 x 114.3	35…45	66.0
Primera IV-V (96-02)	4 x 114.3	35…45	66.0
Tilda (07-)	4 x 114. 3	35…45	66.0
Micra/March (03-11)	4 x 100	35…45	60.0
Micra/March (92-03)	4 x 100	35…45	60.0
Figaro (01-)	4 x 100	35…45	59.0
Micra/March (82-92)	4 x 100	35…45	59.0
Qashqai +2/Dualis II (08-)	5 x 114.3	35…42	66.0
Qashqai/Dualis (07-)	5 x 114.3	35…42	66.0
Serena (92-99)/(99-05)/(05-)	5 x 114.3	35…42	66.0
Prairie (88-94)	4 x 114.3	35…42	66.0
Sunny (86-91)	4 x 100	35…42	59.0
Sunny (91-)	4 x 100	35…42	59.0
Murano 3.5 V6 (05-08)	5 x 114.3	35…40	66.0
Murano 4×4 (08-)	5 x 114.3	35…40	66.0
X Trail (01-07)	5 x 114. 3	35…40	66.0
X Trail (07-11)	5 x 114.3	35…40	66.0
X Trail (11-)	5 x 114.3	35…40	66.0
Almera (95-00)	4 x 100	35…40	59.0
Maxima (95-)	5 x 114.3	30…40	66.0
350 Z 3.5 V6 (02-09)/350 Z Cabrio (05-)	5 x 114.3	30…35	66.0
Kubistar (03-08)	4 x 100	28…36	60.0
Navara (05-)	6 x 114.3	20…30	66.0
Pathfinder USA (96-04)	6 x 139.7	15…30	108
Pathfinder (05-)	6 x 114.3	15…30	66.0
Terrano 2 (92-96)	6 x 139.7	0…40	110.5
Patrol/Safari GR 3.0-2.8 TD (97-)	6 x 139.7	0…35	110
Patrol (11-)	6 x 139.7	0…25	110
Pick Up (98-)	6 x 139. 7	0…20	106
370 Z Coupe (09-)/370 Z Roadster (09-)	5 x 114.3	43	66.0
OPEL
Zafira OPC (05-11)	5 x 110	35…40	65.0
Zafira (99-05)	5 x 110	40…49	65.0
Zafira (05-11)	5 x 110	35…40	65.0
Vivaro Van (01-)	5 x 118	50	71.0
Vectra С (02-)	5 x 110	35…41	65.0
Vectra B на 5 болтов (95-02)	5 x 110	40…49	65.0
Vectra B на 4 болта (95-02)	4 x 100	38…40	56.5
Vectra A на 5 болтов (88-95)	5 x 110	38…45	65.0
Vectra A на 4 болта (88-95)	4 x 100	38…49	56.5
Tigra 9K (04-)	4 x 100	35…40	56.5
Tigra (94-00)	4 x 100	38…49	56. 5
Sintra (96-00)	5 x 115	52	70.3
Signum (03-08)	5 x 110	35…41	65.0
Senator B (86-94)	5 x 110	35…42	65.0
Rekord E (77-86)	4 x 100	35…40	57.0
Rekord D (72-77)	4 x 100	37	57.0
Omega B (94-03)	5 x 110	35…40	65.0
Omega A (86-94)	5 x 110	35…40	65.0
Nova	4 x 100	42…45	56.5
Movano Van (00-10)	5 x 130	66	89
Movano (10-)	5 x 130	66	89
Meriva на 5 болтов (	5 x 110	40…43	65.0
Meriva на 4 болта (02-10)	4 x 100	35…43	56.5
Meriva (10-)	5 x 110	35…40	65.0
Manta B (82-89)	4 x 100	37	54. 0
Manta A (75-82)	4 x 100	37	57.0
Kadett E (84-91)	4 x 100	40…49	56.5
Kadett C (73-80)	4 x 100	31	57.0
Kadett (94-00)	4 x 100	40…49	56.5
Kadett (80-84)	4 x 100	40…49	56.5
Insignia (08-)	5 x 120	41	67.0
GT (06-)	5 x 110	50…55	65.0
Frontera II (98-)	6 x 139.7	10	108.2
Frontera (92-98)	6 x 139.7	38	108.2
Corsa D на 5 болтов (06-)	5 x 110	35…40	65.0
Corsa D на 4 болта (06-)	4 x 100	35…40	56.5
Corsa D VXR:OPC (07-)	5 x 110	40…44	65.0
Corsa C на 5 болтов (00-06)	5 x 110	35…43	65. 0
Corsa C на 4 болта (00-06)	4 x 100	35…43	56.5
Corsa B (93-00)	4 x 100	38…49	56.5
Combo на 5 болтов (01-)	5 x 110	40…49	65.0
Combo на 4 болта (01-)	4 x 100	38…49	56.5
Cavalier на 5 болтов (88-)	5 x 110	35…42	65.0
Cavalier на 4 болта (81-89)	4 x 100	35…49	56.5
Cavalier Vecra (88-95)	4 x 100	35…49	56.5
Calibra A на 5 болтов (92-97)	5 x 110	40…49	65.0
Calibra A на 4 болта (90-97)	4 x 100	38…49	56.5
Astra J 1.4T/1.6T/1.7D/2.0D (09-)	5 x 115	41	70.3
Astra J (09-)	5 x 105	39	56.5
Astra H на 5 болтов (04-09)	5 x 110	35…43	65. 0
Astra H на 4 болта (04-09)	4 x 100	35…43	56.5
Astra G на 5 болтов (98-04)	5 x 110	40…49	65.0
Astra G на 4 болта (98-04)	4 x 100	38…40	56.5
Astra F (92-98)	4 x 100	35…46	56.5
Ascona C (81-88)	4 x 100	38…49	54.0
Ascona B (75-81)	4 x 100	35…40	54.0
Ascona A (70-75)	4 x 100	35…40	57.0
Antara (11-)	5 x 115	40…46	70.3
Antara (07-11)	5 x 115	40…46	70.3
Agila 1.0 12v/1.6 16v (00-07)	4 x 100	35…45	54.0
Agila (08-)	4 x 100	38…45	54.0
PEUGEOT
605XM	5 x 108	35	65.0
406	4 x 108	15…22	65. 0
405	4 x 108	15…22	65.0
306	4 x 108	15…22	65.0
205	4 x 108	15…22	65.0
106 (4-stud)	4 x 108	12…18	65.0
106 (3-stud)	3 x 098	9…12	58.0
806	5 x 98	28…30	58.0
309	4 x 108	15…22	65.0
307	4 x 108	25	65.0
206	4 x 108	25	65.0
RENAULT
Symbol (98-)	4 x 100	35…40	60.1
R25 (83-92)	5 x 108	35…40	60.1
R21 Turbo	5 x 108	35	60.1
R21	4 x 100	35…38	60.1
R19	4 x 100	35…38	60.1
Megane	4 x 100	35…38	60. 1
lio	4 x 100	35…38	60.1
Laguna V6	5 x 108	35	60.0
Laguna	4 x 100	35…38	60.1
Espace	4 x 100	35…38	60.1
SKODA
Pick-up	4 x 100	35…38	57.0
Octavia	5 x 100	35…38	57.0
Forman	4 x 100	35…38	57.0
Felicia	4 x 100	35…38	57.0
Favorit	4 x 100	35…38	57.0
TOYOTA
Yaris Verso (98-04)	4 x 100	35…45	54.0
Yaris Verso (09-)	5 x 114.3	30…42	60.0
Yaris (-11)	4 x 100	35…45	54.0
Yaris (11-)	4 x 100	35…40	54.0
Yaris	4 x 100	35…38	54. 0
Verso-S (11-)	5 x 100	35…45	54.0
Verso (09-)	5 x 114.3	40…45	60.0
Surf (01-)	6 x 139.7	10…20	106
Supra 3.0i, 3.0i T-Turbo (93-02)	5 x 114.3	50	60.0
Supra 3.0i (86-93)	5 x 114.3	35…40	60.0
Starlet 1.3l (96-99)	4 x 100	35…45	54.0
Starlet (-99)	4 x 100	35…45	54.0
Soarer 3.0GT (94-00)	5 x 114.3	40…50	60.0
Soarer (97-)	5 x 114.3	38…45	60.0
Soarer (91-96)	5 x 114.3	40…50	60.0
Sienna (94-)	5 x 114.3	35…42	60.0
RAV4 (94-05)	5 x 114.3	35…45	60.0
RAV4 (06-)	5 x 114.3	35…45	60. 0
Prius/Platz (99-03)	4 x 100	35…40	54.0
Prius III/Platz III (09-)	5 x 100	35…45	54.0
Prius II/Platz II (04-09)	5 x 100	35…45	54.0
Previa, Estima-Lucina/Torago (01-05)	5 x 114.3	38…50	60.0
Previa, Estima-Lucina/Emina (94-00)	5 x 114.3	40…50	60.0
Picnic (97-01)	5 x 114.3	35…45	60.0
Paseo/Cynos 1.5i (95-01)	4 x 100	35…40	54.0
MR2 (90-99)	5 x 114.3	35…45	60.0
MR2 (85-89)	4 x 100	35…38	54.0
MR2 (00-)	4 x 100	35…45	54.0
Land Cruiser. Colorado/Prado (96-03)	6 x 139.7	30	108.0
IQ 1.0 (09-)	4 x 100	40…45	54.0
Hi-Lux Pick-up (84-95)	6 x 139. 7	-15…3	108.0
Hi-Lux Pick-up (06-)	6 x 139.7	10…20	108.0
Hi-Lux (07-)	6 x 139.7	10…20	108.0
Hi-Lux (05-07)	6 x 139.7	33	108.0
Hi-Ace 4×4 (97-)	6 x 139.7	20…25	108
Hi Lux 2WD (95-05)	5 x 114.3	35	67.0
Hi Lux 2WD (05-)	5 x 114.3	45	67.0
HI Ace/Power Van 2.0,2.4,3.0 (MPV) (95-03)	5 x 114.3	18…29	67.0
Fun Cruiser 2.0l (98-)	5 x 114.3	35…45	60.0
Estima (95-)	5 x 114.3	35…42	60.0
Corona	5 x 100	35…38	54.0
Corolla Verso (04-09)	5 x 114.3	35…45	60.0
Corolla Verso (02-04)	4 x 100	35…45	54.0
Corolla III (07-)	5 x 114. 3	35…45	60.0
Corolla I/II (86-07)	4 x 100	35…45	54.0
Celica (-99)	5 x 100	30…40	54.0
Celica (00-06)	5 x 100	35…39	54.0
Carina E/Combi (92-97)	5 x 100	35…45	54.0
Camry 2.2/3.0 V6/15 Opt (97-01)	5 x 100	35…36	54.0
Camry 2.2 Sport/3.0i V6/2.2 Standard (98-01)	5 x 114.3	35…45	60.0
Camry (91-96)	5 x 114.3	35…45	60.0
Camry (82-90)	5 x 100	32…40	54.0
Camry (07-)	5 x 114.3	40…45	60.0
Camry (01-07)	5 x 114.3	35…45	60.0
Aygo (05-)	4 x 100	32…40	54.0
Avensis Wagon III (09-)	5×114.3	30…42	60.0
Avensis Wagon (06-08)	5×114. 3	35…45	60.0
Avensis Verso (01-09)	5×114.3	35…45	60.0
Avensis II (05-)	5×114.3	35…45	60.0
Avensis I / II (98-04)	5 x 100	35…45	54.0
Auris (07-)	5×114.3	35…45	60.0
4Runner (00-)	6×139.7	10…20	106
VOLKSWAGEN
Caddy	4 x 100	35…38	57.0
Lupo	4 x 100	35…45	57.0
Golf 1/Cabrio	4 x 100	20…40	57.0
Golf 2/3	4 x 100	35…45	57.0
Passat (88-97)	4 x 100	35…45	57.0
Polo	4 x 100	35…45	57.0
Vento	4 x 100	35…45	57.0
Jetta (84-91)	4 x 100	20…40	57. 0
Golf 3	5 x 100	20…40	57.0
Golf 4 (98-03)	5 x 100	30…45	57.0
Cross Polo	5 x 100	35…43	57.0
Beetle	5 x 100	30…45	57.0
Vento VR6	5 x 100	30…45	57.0
Passat 1.8i 20v Sport Pack/Tiptronic	5 x 100	30…45	57.0
Bora	5 x 100	30…45	57.0
Cross Golf (07-)	5 x 112	47	57.0
Golf 5	5 x 112	42…50	57.0
Golf 5 Plus	5 x 112	35…47	57.0
Golf 6 (08-)	5 x 112	42…50	57.0
Golf 6 Plus	5 x 112	35…47	57.0
Jetta	5 x 112	38…50	57.0
Jetta (11-)	5 x 112	35…47	57. 0
Caddy (03-05)	5 x 112	35…45	57.0
Passat (97-)	5 x 112	35…45	57.0
Phaeton	5 x 112	35…45	57.0
Tiguan	5 x 112	35…45	57.0
Touran	5 x 112	35…45	57.0
Amarok (10-)	5 x 120	50…52	65.0
Touareg 2.5 TDI	5 x 120	50…52	65.0
Touareg 5.0 V10	5 x 130	50…52	71.5
VOLVO
40	4 x 100	32…38	52.0
240	5 x 108	18…22	65.0
740	5 x 108	18…22	65.0
760	5 x 108	18…22	65.0
780	5 x 108	18…22	65.0
940	5 x 108	18…22	65.0
960 >94	5 x 108	18…22	65. 0
850 93>	5 x 108	35…40	65.0
960 94>	5 x 108	35…40	65.0
C70	5 x 108	35…40	65.0
S70	5 x 108	35…40	65.0
V70	5 x 108	35…40	65.0
S90	5 x 108	35…40	65.0
V90	5 x 108	35…40	65.0
T5	5 x 108	35…40	65.0
T5-R	5 x 108	35…40	65.0
T4	4 x 114.3	35…38	67.0
S40	4 x 114.3	35…38	67.0
V40	4 x 114.3	35…38	67.0
850 >93	4 x 108	35…38	65.0
440	4 x 100	32…38	52.0
460	4 x 100	32…38	52.0
360	4 x 100	32…38	52. 0
480	4 x 100	32…38	52.0

Можно ли ставить колёса с неподходящей разболтовкой

Любое транспортное средство можно оборудовать колесными дисками разных размеров. Современные мастера могут выполнить частичное переоборудование автомобиля в короткие сроки.

Однако перед принятием решения о выборе больших или меньших размеров требуется учитывать все факторы, в том числе и риск повреждения автомобиля, а так же снижение уровня безопасности.

К каким последствиям может привести использование колес нестандартных размеров, рассказано выше.

Разболтовка 4/100 подойдёт на ваз ?

Если кувалду хорошую использовать – то да. Вопрос конечно зачетный. Как ты считаешь, несовпадение в 2 мм в недеформируемом металле – это мелочь? Хотя сейчас сюда придут истинные знатоки и расскажут о волшебных футорках, позволяющих пришпандорить любое колесо на любую тачку.

сами посудите ! 98 до 100 всего лишь 2 мм. не хватает. +раскинуть эти размеры на 4 дырки. я думаю полезут ещё как. да и друг говорит что на 10-ке стоит 4/100

одним словом должны встать как и 4/98

Конечно должны. Зачем только тему создавал? P.S. Рекомендую обувь с одеждой тоже на пару размеров меньше приобретать. Ну подумаешь – чуток поменьше!

вот в этом то и вся загадка. подойдут или же нет !

В чем загадка то?! Зайди завтра в ювелирный и попроси кольцо померять на пару размеров поменьше своего. И учти при этом, что у тебя палец в отличие от диска все-таки некую эластичность имеет

твоё твёрдое мнение я понял . Хочу знать других .

короче влезть-влезут, но как дальше они себя поведут никому не известно!

на страх и риск как говорится если так запихивать. встать должны так то. но лично бы я не ставил

. хатя у людей стоят и ничо.

вот и я смотрю что у друга уже 4 месяца стоят ,,пока проблем не было у него. манера езды у него агрессивная

у меня 8 месяцев стояли. сломал 3 болта и все. болты может конечно и не от этого сломались.

стояли у меня на 10ке. Ездил около полугода, проблем не замечено. Но все же.

Надо быть не с тем, с кем ты можешь быть, а с тем, без кого ты быть не можешь.

4х100 встанут 100% (там допуски позволяют), но вот только есть один маленький нюанс, так как на вазе 4 крепёжных болта, то затянуть, а в нашем случае натянуть, колесо не получится из-за того что схема затяжки «звезда» не работает при 4-х болтах, вот еслиб было пять болтов, то легко можно было бы протянуть по звезде и забыть. А так если отверстия на дисках не разбиты сильно, то скорее всего придётся периодически подтягивать крепёжные болты.

Просьба не создавать потом темы «Он был отличный водитель, но на 120км/ч срезало шпильки колеса.»

Вот ведь демагогию развели))) Встанут обязательно. Но я бы рекомендовал все таки использовать для прикручивания колес, как их выше назвали, «волшебные футорки». У меня лично стояли на двенашке прошлой диски 4х100 и у многих знакомых тоже. Чем бы я рекомендовал озаботиться так это центровочными кольцами на ступицу колеса, т.к. наверняка диаметр ступицы ВАЗ и диаметр центрального отверстия диска будут «чуть-чуть» разными.

я бы не ставил.мало дисков чоли подхлдящих.

да нет никаких загадок. всю жизнь многие ездили и продолжают ездить на 4х100 дисках на 10-ках-12-ках. Сам лет 5 назад гонял на таких. Стояли на 10-ке. НИЧЕГО страшного. Единственное, четвёртый болт не удобно затягивать было. И НИКАКИХ «футурок» раньше не применяли. Для справки, машина двигалась по трассе со скоростью 200-210 км/ч. (для теоретиков, расписывающих обычно теоретически возможные биения и т.п.). ИМХО: Если есть возможность выбора, то лучше всё-таки 4х98 поставить, а если нет – то и 4х100 сойдут.

Разболтовка колесных дисков

Блог

При покупке новых шин необходимо обращать внимание не только на диаметр, но и на другие его параметры, в том числе и на разболтовку. Этот параметр скрыт за аббревиатурой PCD, рядом с которой указаны две цифры. В них указано количество болтовых соединений и диаметр окружности, вписанной в ее центр. Итак, как узнать для себя разболтовку диска и чем грозит установка неправильно подобранной детали.

Содержание

1. Маркировка
2. Наиболее распространенные значения
3. Как узнать какая разболтовка на дисках без маркировки
4. Как понять какая разболтовка на дисках с нечетным числом отверстий
5. Как узнать разболтовку диска на 4 болта
6. Важность разболтовки

Маркировка

Как определить разболтовку диска. Если клеймо сохранилось, его легче расшифровать. Это легко сделать. Например, на диске есть следующие данные R14 5.5J 4×100 DIA54.1 ET45, где:

R14: указывает диаметр диска в дюймах;

5.5J — Ширина диска, буква J говорит о том, что данный диск можно использовать только на одноприводных машинах, т.е переднеприводных и заднеприводных автомобилях. Колеса для полноприводных автомобилей имеют маркировку JJ. Также буква Х используется для обозначения литых или кованых моделей.

4×100 — Разболтовка, на легковых автомобилях диски могут крепиться на 3-6 шпильках. Наиболее распространены следующие значения вписанных окружностей: 98, 100, 108, 112, 114,3, 120, 139,7.

DIA54.1 — диаметр центрального входного отверстия;

ET45 — смещение диска. В этом случае диск имеет положительный вылет. Если этот параметр отрицательный, перед числовым значением ставится знак «-». При нулевом свесе производители указывают «0». Выход влияет на положение плоскости сцепления, если установить диски с другим параметром, то это вызовет изменение величины и направления сил, действующих на подвеску автомобиля.

Поэтому на этих дисках имеется разболтовка на 4 диска с диаметром окружности, проведенным от края крепежных отверстий равным 100 мм.
Кроме того, PCD всегда указан в техпаспорте автомобиля. Например, на модели ВАЗ-2106 этот параметр прописан в характеристиках как «Диаметр расположения отверстий под колесные болты». Значение 98, осталось только посчитать количество отверстий под болты. Для этой отечественной модели подходят диски с разболтовкой 4×98.

Наиболее распространенные значения

PCD различается не только в зависимости от производителя, но и в зависимости от модели и года выпуска. Вот наиболее распространенные значения:

Fiat: Brava, 126, 124, Croma, Multipla, Tipo, Panda, Alfa Romeo: 155 и 164; Лада

Используется в Mini, BMW 3, Honda: CRX, Jazz, Accord; Киа Спектра: Опель Астра, Корса, Аскона, Зафира; Тойота Ярис, Королла, Фольксваген Гольф: Пасса, Джетта, Поло.

Ауди: ТТ и А3, Тойота: Авенсис, Селика, Карина; Шкода Октавия; Субару: Импреза, Аутбэк, Легаси

Феррари, Ситроен Джампер и ХМ, Форд Мондео и Фокус; Вольво 740, 760 и 780

Ауди: 100CS, А4, А6, А8, С2, С4; Форд Гэлакси, Мерседес: 600 SL, SLK, Вито

Хонда: Аккорд, Цивик, Втек; Hyundai: Соната, Акцент; Ниссан: Альмера, Примера, Мицубиси: Кольт, Лансер, Галант; Вольво В40 и С40; дэу нюанс

Используется в некоторых «американцах», в старых моделях Mazda, в Honda CRV, Toyota RAV4, Lexus

Подходит для большинства моделей производителей США

Роллс-Ройс, Рендж Ровер

УАЗ, Шевроле Нива

Показаны только наиболее распространенные схемы болтов. Перед тем, как купить диск, нужно настроить этот параметр конкретно под свой автомобиль.

Как узнать какая разболтовка на дисках без маркировки

Как узнать разболтовку автомобильного диска? Невооруженным глазом это не сделать, визуально отличить ПКД 4 х 98 от 4 х 100 практически невозможно. Если под рукой нет техпаспорта и клеймо стерлось, потребуется запастись штангенциркулем . В первую очередь нужно определиться с количеством болтов. Это банальный подсчет их количества. Далее необходимо определить диаметр очерченного круга вокруг крепежных отверстий. Это уже сделать немного сложнее.
PCD для дисков может быть 3-х, 4-х или 5-ти винтовым. Как понять разболтовку диска, в зависимости от количества крепежных отверстий процедура немного меняется.

Как понять какая разболтовка на дисках с нечетным числом отверстий

Как узнать разболтовку диска на 5 болтов? Этот метод универсален и подходит для измерения PCD с любым количеством болтов, только при расчетах заменяется формула. Для измерения вам понадобится штангенциркуль. Если вы используете линейку, ошибка измерения будет слишком большой.
Следуйте инструкциям ниже:

Для замеров берут два соседних отверстия, измеряют расстояние от ближайших краев;

Измеряется диаметр отверстия;

Добавляются значения расстояния и диаметра;

Также для расчета диаметра окружности центров крепежных отверстий нужно воспользоваться формулой.

Как узнать разболтовку диска с 5 отверстиями, для этого используется формула:
X*1,701, где x — расчетное расстояние между центрами двух отверстий.
Для трех болтов применяется формула: X*1,155.
Для четырехболтового диска параметр PCD можно найти, умножив расстояние между центрами крепежных отверстий на коэффициент x1,414, т.е по формуле: X * 1,414.
Например, диск имеет пять крепежных отверстий. Расчетом установлено, что расстояние между центрами соседних монтажных отверстий составляет 63,5 мм. Для расчета диаметра это значение умножается на 1701. В результате значение PCD диска равно 108.

Как узнать разболтовку диска на 4 болта

Как узнать разболтовку диска на 4 или 6 болтов. Этот метод подходит только для дисков с четным числом отверстий. Для этого нужно измерить расстояние от крайней точки двух противоположных отверстий. Например, для ВАЗ 2104 этот параметр равен 85 мм. Далее замеряем диаметр монтажного отверстия, у данной модели он 13мм. Складываем два полученных значения: получаем 98 мм. Всего ПКД ВАЗ 2104 составляет 4×98 мм. Вы можете упростить измерение, проведя измерения непосредственно от краев монтажных отверстий. Однако этот метод не отличается особой точностью.

Характеристики разболтовки дисков разных типов

На рынке представлены следующие типы колес:

Как узнать разболтовку штампованных дисков? Стальные диски – самый распространенный вариант, это обусловлено стоимостью таких моделей, а также возможностью рихтовки в работе. Разболтовка такого диска должна точно соответствовать нормам, установленным производителем.

Литые диски не считаются долговечными. Так как легкосплавные металлы отличаются меньшей прочностью, к подбору комплектующих нужно подходить с особой тщательностью. Как узнать разболтовку легкосплавного диска? Для этого используется тот же метод, что и для других разновидностей.

Кованые диски считаются самыми прочными и тяжелыми. Их изготавливают в специальных цехах по технологиям, аналогичным применяемым в авиастроении. Они хорошо принимают прямые удары. Автомобилисты часто надевают их для вождения в экстремальных условиях.

Важность разболтовки

К сожалению, при покупке не каждый автолюбитель задается вопросом, как узнать рисунок колесных болтов. Игнорирование этого параметра может привести к печальным последствиям. Визуально установить наличие проблемы достаточно проблематично.
При тюнинге своего автомобиля многие автолюбители стараются выбирать диски не по техническим параметрам, а исходя из их внешнего вида. Часто возникает ситуация, когда диски разболтовки подходят лишь приблизительно.
В Интернете можно найти таблицы совместимости моделей накопителей различных производителей, но опираться на эти данные напрямую не стоит.
Некоторые мастера предлагают «настроить» параметры автомобиля на новые шины, у которых значение PCD сильно отличается от стандартного. При установке обычно используются центрирующие кольца. Однако эффективность и безопасность этого метода являются спорными. Кольца могут быть изготовлены из алюминия или пластика. Хотя производители заявляют, что для нагрузок используются специально разработанные материалы, наличие дополнительного элемента в системе крепления колеса дает дополнительную возможность ослабления конструкции и при разрыве кольца может стать причиной аварии.

Установка колес с неправильным PCD может привести к:

Усиление биения колес;

Повреждение подвески или рулевого управления;

Пробуксовка колес во время движения.

Даже если колесо было отцентровано, фаски шпилек не будут идеально входить в посадочные места дисков. По этой причине увеличивается напряжение в металле, что ускоряет износ отверстий. Кроме того, всегда есть риск «потерять» колесо просто по ходу движения.

Блог Как выбрать допуск размера ГОСТ 25346-2013 (ИСО 286-1:2010) Основные стандарты взаимозаменяемости 0 Блог Как снять обшивку двери Хендай Солярис 2013 Сложность работы: Разобрать дверь Хендай Солярис 0 Redscorpio АВТОСИГНАЛИЗАЦИЯ RED SCORPIO АВТОСИГНАЛИЗАЦИЯ RED SCORPIO 0 Блог Снятие автомагнитолы Если карта с кодом утеряна или отсутствует, спрашивайте 0 Автомобили Установка сигнализации Star Line A94 2 CAN в автомобиль Мазда 3 2014 года Представляю небольшой фотоотчет по 0

Разболтовка колес форд фокус 1 американец. Разболтовка дисков автомобилей форд фокус

На чтение 5 мин.

Форд Фокус первого поколения был представлен публике в Женеве в 1998 году в качестве замены модели Фор Эскорт. Дизайн нового автомобиля был выполнен согласно концепции NewEdge, которая является примером гармоничного сочетания острых углов и обтекаемых линий вперемешку с треугольными поворотниками и другими деталями в виде трапеций эллипсов и т.

д.

Автомобиль FordFocus 1 выпускался в трех различных кузовах:

• Седан.
• Хэтчбек.
• Универсал.

Что касается двигателей, то на нем устанавливались бензиновые варианты с объемом 1.4 и 2.0, а также 1,8-литровый дизель. Для американского рынка поставлялись также более мощные версии: 2.0 и 2.3 литра с автоматической коробкой передач.

На Форд Фокус 1 устанавливалась независимая многорычажная подвеска, позаимствованная у модели выше класса – FordMondeo. Благодаря ее применению удалось обеспечить отличную управляемость и уверенную манёвренность при вождении в любых условиях. Также особенностью этой подвески является применение технологии штамповки металла, а не торсионной балки. Помимо управляемости, уровень комфорта также достаточен, а пассажиры могут удобно разместиться внутри автомобиля.

Для того чтобы добиться максимального эффекта от Ford Focus первого поколения, устанавливались соответствующие диски высокого качества. Далее мы расскажем о том, какая разболтовка диском применяется на Форд Фокус 1, какие колеса подходят и на что стоит обращать внимание при их выборе.

Особенности дисков Форда Фокус 1

Первое поколение Форда Фокус в зависимости от модификации и комплектации оснащалось различными дисками. Всего завод-производитель предлагал покупателем 3 варианта:

• 14 дюймов.
• 15 дюймов.
• 16 дюймов.

В зависимости от выбранного варианта использоваться разная резина, подходящая по размеру под конкретные колеса. Как правило, устанавливались следующие размеры резины:

1. 185/65 для колес 14 радиуса.
2. 195/60 для колес 15 радиуса.
3. 205/50 для колес 16 радиуса.

Для того чтобы понять, какие диски стоит на Ford Focus2 и как их правильно выбирать, нужно четко разбираться во всех обозначениях. Начнем с основного – разболтовка.

Разболтовка – это количество болтов крепления. Выяснить этот параметр можно без труда, просто взглянув на колесо. Однако есть другая составляющая показателя – диаметр окружности расположения болтов. Его определить гораздо сложнее, но при этом также возможно.

Для этого нужно взять штангенциркуль и измерить расстояние между краями соседних отверстий. После этого прибавляем диаметр непосредственно отверстия и получаем искомую величину.

Ширина обода – это диаметр кольцевой части, которая располагается внутри обода. Кольцевая часть служит опорой для шины. Для того чтобы самостоятельно определить этот показатель, необходимо от ширины протектора отнять 20%.

Вылет характеризует расстояние от колеса, прилегающего к ступице, до середины посадочной ширины обода. Как правило, для его обозначения используют термины OFFSET либо DEPORT в зависимости от страны производства.

Теперь несколько слов о том, какая разболтовка и другие параметры применяются для колес FordFocus первого поколения. Итак, ширина диска – 5.5, 6.0, 6.5, 7.0 J, вылет – ЕТ 38-52, непосредственно разболтовка – 5х208 и центровочное отверстие – 63.3.

Нюансы выбора дисков

Если вы хотите поменять диски на Ford Focus 1, то необходимо подойти с ответственностью к этому вопросу, чтобы в критической ситуации они не подвели. Особенно это касается установки нестандартных вариантов увеличенного размера.

В случае, когда разболтовка колеса не совпадает с нормальным показателем, оно будет находиться в неправильном положении по отношению к его оси, а поэтому нормально затянуть не получится. Опасность заключается в том, что внешне определить несоответствие будет непросто, но во время движения будет ощущаться биение. Помимо того, что это негативно влияет на комфорт, это также приведет к преждевременному разрушению подвески и рулевого управления. Случались ситуации, когда колесо с Ford Focus просто отваливалось на ходу, что приводило к печальным последствиям. Для компенсации несоответствия можно использовать специальные центровочные кольца, но безопасность их применения остается под вопросом, поскольку есть как сторонники, так и противники такого решения проблемы.

Также проблемы могут возникать и при несоответствии вылета рекомендуемому уровню. Это приведет к касанию шинами арок и других деталей подвески. Более того, установка дисков с меньшим вылетом на приводит к ухудшению устойчивости при маневрировании, а также к увеличенной чувствительности руля. Что касается центрального отверстия, то в некоторых случаях его размер может отступать от нормы в сторону увеличения. Последний параметр, посадочный диаметр, должен находится в полном соответствии с рекомендациями иначе болты крепления будут перекошены, а поэтому закрепить колесо нормально не получится, что небезопасно.

Именно эти параметры играют важнейшую роль в выборе колес на FordFocus 1. Что касается производителей и конкретных вариантов, то здесь все зависит от вашего бюджета и предпочтений, благо рынок предлагает огромный выбор.

Подведение итогов

Итак, диски для автомобиля FordFocus 1 — это крайне важные элементы, поскольку от их качества зависит поведение на дороге, что особенно важно в экстремальных условиях. Крайне важно учитывать все параметры (разболтовка, ширина, радиус и т. д.) чтобы правильно подобрать диски, учитывая ваш бюджет и потребности. Разболтовка влияет на безопасность, а поэтому нельзя игнорировать этот параметр. На рынке присутствует большое количество вариантов различных видов и ценовых категорий, а поэтому выбрать подходящий для вашего Форда Фокус не составит никаких трудностей.

Грамотно выбранный комплект и размер колес на энергичный автомобиль Форд Фокус придаст ему не только дополнительную красоту и эстетичность, но и улучшит динамические показатели. Каждый владелец легкового автомобиля Фокус имеет возможность приобрести литые диски с идентичным диаметром, ободом и вылетом, как и у стандартных колес, устанавливаемых в заводской сборке.

Также можно произвести небольшой рестайлинг и установить более широкие колеса с наименьшим вылетом. В итоге Форд будет выглядеть оригинальней и немного увеличит свои динамические показатели и устойчивость на трассе.

Практически всегда существует альтернативный вариант замены стандартного колеса и диска на аналоги с большими размерами обода. В идеале после этого во время езды на транспортном средстве не должно возникать проблем.

Более массивные колеса в результате «потребуют» использовать широкие покрышки, а они способствуют не только улучшению динамических показателей, но и высокому уровню торможения, соответственно, водитель может чувствовать себя спокойно даже при агрессивной езде.

Автовладелец должен самостоятельно сделать выбор в пользу тех или иных размеров колес. Непосредственно перед выбором и установкой надо внимательно изучить основные параметры, рекомендованные производителем авто:

• обода;
• разболтовка;
• вылет;
• размер колеса.

Указанные параметры должны соответствовать характеристикам транспортного средства. Если при установке колес с нестандартными параметрами возникли определенные проблемы, то за помощью лучше обратиться к опытным специалистам ТО.

Подробные характеристики размеров колес, шин и дисков на модель Фокус 1 и 2

Согласно общим показателям вылета ET для колесных дисков Форд, максимальное отклонение от стандартного типоразмера не должно превышать +/-5 мм.

Дисковый размер подразумевает оптимальную ширину изделия по отношению к покрышке не более 20-30%. Как правило, любители тюнинга и обычные водители не всегда обращают особого внимания на эти показатели.

Многие производители стали выпускать различные нестандартные автодиски независимо от параметров ширины и высоты. Кроме того, при грамотном использовании более широкого диска улучшатся показатели управляемости.

Но только в том случае, когда будут использованы шины и колеса с идентичными габаритами. К примеру, покрышки с шириной 185 мм прекрасно совмещаются с дисками 205 7J, 205 6J, 195 6J.

На российские комплектации Форд Фокус в стандартном виде устанавливали заводские покрышки с высоким профилем в отличие от идентичных моделей, выпускаемых на зарубежных производствах.

Это позволяет устанавливать любые шины, согласно указанной инструкции от производителя в зависимости от пожеланий и блочных настроек управления.

Заводские характеристики от компании Форд:

1. общее количество болтов для установки колеса – 4;
2. центральный диаметр крепежных элементов –108 мм; в обозначении 4/108;
3. размеры диаметральных отверстий посадки колеса под ступицу – 63,3 мм, указывается d63. 3.

Если использовать отверстия с меньшими диаметрами, то колесо невозможно будет установить на ступицу. Для диаметральных отверстий с большими показателями необходимо применять специальные кольца-переходники.

Стандартные размеры дисков

Что касается вопроса о том, не будет ли цеплять подкрыльник, то здесь необходимо соблюдать оптимально рекомендованные параметры колес и устанавливать покрышки с более низким профилем.

К примеру, можно использовать шины 205/50/R16, но они не гарантируют равномерную спокойную езду – могут возникнуть проблемы в момент зацепки подкрыльника.

Лучше всего использовать шины 195/65/R15, поскольку колеса с ними становятся немного выше, за счет чего улучшаются показатели управляемости.

Наиболее популярные и востребованные размеры покрышек на Форд Фокус 1 и 2:

• 195/65/R15;
• 185/70/R14;
• 205/50/R16;
• 185/65/R14;
• 195/55/R15.

Если речь идет о показателях ET, то для литых и штампованных дисков они абсолютно разные. Меньшее значение вылета указывает на более широкую колею.

Также отметим, что секретки и гайки для заводских автодисков имеют различие. Главное состоит в конструкции и форме. Конусные углы рабочих зон прилегают к рабочей дисковой поверхности. Гайки на штамповках обладают меньшим углом и соответственно, не так сильно прилегают к изделию.

Поэтому опытные специалисты не рекомендуют использовать гайки для штамповки в качестве элементов крепежа на литье. Слишком малая площадь контакта с рабочей поверхностью, а значит, плохое крепление для автодиска. Необходимо учесть и тот факт, что каждая затяжка гайки постепенно будет исправлять контакт с рабочей поверхностью.

Для проверки сцепки нового диска за суппорты необходимо выполнить следующие процедуры:

1. установить его на вентиль;
2. выполнить прикручивание гаек к ступице;
3. полностью закрутить диск.

Разболтовка колесных дисков Ford Focus 2, 3

Пример: разболтовка колес на автомобилях Форд Фокус с параметрами 5/108. У многих любителей авто могут возникнуть проблемы с обозначением указанных чисел. Поэтому более подробно укажем их расшифровку:

1. число 5 обозначает общее количество диаметральных отверстий для крепежных элементов колеса;
2. число 108 указывает на размер диаметра этих отверстий.

Дисковый вылет на моделях Фокус 2 и 3:

1. стандартный размер составляет 52,5 мм;
2. вылет колеса на рейстайлинге составляет 50 мм.

Для новичков вылет – довольно сложное и непростое понятие. Если говорить простыми словами, то дисковый вылет обозначает общую дистанцию от середины изделия до основной зоны крепежных элементов, расположенных на ступице.

• R15/195/65;
• R16/205/55.

Буква R обозначает радиус колеса.

Колесная разболтовка на Фокус 3

Общие параметры 3 поколения Фокуса практически не отличаются от аналогичных моделей 5/108.

Колеса на 3 выпуск Форд Фокус

Третий выпуск знаменитой модели Фокус был реализован в 2010 году. Автомобиль был презентован на знаменитом салоне в Детройте. Транспортное средство представили в нескольких кузовах: седан, универсал и хэтчбэк.

Известно, что Ford Focus до сих пор является одним из самых востребованных автомобилей во всем мире. Ежегодно растут продажи, а любители этого авто остаются довольны его простотой в эксплуатации и стильному дизайну.

Таких результатов американский производитель достиг благодаря высокому соотношению между качеством и стоимостью.

Кроме того, 3 выпуск автомобилей был исполнен в кинетическом дизайне. Многие восхитились оригинальностью и неповторимостью этого авто. На трассе Фокус демонстрирует прекрасные характеристики и показатели управления, стартового ускорения и стабильной езды.

Хорошее управление на транспортном средстве достигает за счет улучшенного баланса между дисками и шинами. Поэтому необходимо рассмотреть основной тип резины и параметры диска для оптимальной езды на Фокус 3.

Оптимальные размеры колеса

Каждый автомобиль, выпущенный американской линейкой Форд, имеет определенные типоразмеры дисков и шин, рекомендованные производителями. Рассмотрим основные параметры, необходимые для хорошей управляемости автомобилем:

1. Дисковые размеры: 16, 17 и 18 дюймов;
2. Покрышки 235/40/R18, 215/50R17, 205/55R16;
3. Ширина диска ET50, ET55.

Абсолютно для всех колесных размеров используются крепежные элементы 5/108 с центральным диаметральным отверстием 63,3 мм и шпилькой 14,5 мм.

При учете основных показателей, каждый сможет определиться с выбором колеса на модель Фокус 3. В качестве оптимального варианта рекомендует использовать оригинальные заводские изделия или аналогичные изделия от именитых брендов.

Фирменные модели являются более прочными и надежными, поскольку они специально выпускаются для той или иной модели Фокуса. Это очень важный фактор, даже в той ситуации, когда автомобиль наезжает на глубокую яму или трещину.

В результате колесное изделие не деформируется, а водитель продолжает контролировать управление транспортным средством.

Диски подбираются согласно ширине покрышке, они должны быть идентичными. В большинстве случаев американская компания выпускает оригинальные заводские штампы на Фокус 3. Подобные диски отлично эксплуатируются в сложных условиях и обладают небольшой стоимостью.

Кроме того, приобретая такие диски, можно не заботиться о размере, поскольку они автоматически подходят под стандартные колеса Фокус 3.

При соблюдении грамотных рекомендаций, у любителя авто не должно возникнуть проблем с выбором размера колеса на автомобиль Форд Фокус. При желании можно использовать нестандартные модели, но при этом необходимо будет немного изменить технические составляющие транспортного средства.

Подробная характеристика параметров и размеров шин и дисков для Форд Фокус 1

Диски: по вылету (ET)- считается, что допустимое отклонение от оригинального размера +/-5мм. По ширине диска — считается, что оптимально ширина диска должна быть меньше ширины резины примерно на 20-30%. Обычно все на это забивают, поскольку диски сейчас делают широкие, да и управляемость по идее должна улучшиться, если диск взять пошире. Поэтому резина шириной 185 легко одевается на диск 6J, 195 на 6,5J, а 205 — на 7J, ничего страшного при этом не происходит.

Резина: на РусФокусы в стандарте шла резина с более высоким профилем, чем на все другие, соответственно можно использовать любую резину из разрешённых, в зависимости от собственных предпочтений и настроек блока управления. Оригинальные параметры от Ford:
Количество крепежных болтов — 4, диаметр центров крепёжных отверстий — 108
Обозначается всё это как 4×108
Диаметр посадочного отверстия под ступицу — 63,3 мм без вариантов, обозначается как d63,3.
Отверстие с меньшим диаметром просто не налезет на ступицу, при большем диаметре отверстия можно использовать переходные кольца.

14-дюймовые диски
Вылет — ET43,5 (43,5 мм)
Ширина диска — 5,5J (5,5 дюймов)
Резина 185/65 R14, 185/70 R14 (РусФокус)

15-дюймовые диски
Вылет ET52,5 (52,5мм)
Ширина диска 6J (6 дюймов)
Резина 195/55 R15, 195/60 R15 (РусФокус)

16-дюймовые диски
Вылет ET52,5; ET50 (52,5 мм; 50 мм)
Ширина диска 6,5J (6,5 дюймов)
Резина 205/50 R16

17-дюймовые диски
Вылет ET49 (49 мм)
Ширина диска 7J (7 дюймов)
Резина 215/40 R17

Будет или не будет цеплять? Не будет, если не экстремальничать и укладываться в разумные пределы, т. е. не ставить резину с нереально высоким профилем (например 205/60 R16) или слишком широкую (больше 215). 195/65 R15 встанет нормально, но колеса с ними ещё выше выходят (на 3мм), да и управляемость станет совсем аморфной.

Самые популярные размеры резины, они точно встанут без проблем:
185/65 R14
185/70 R14
195/50 R15 (для экстремалов)
195/55 R15
195/60 R15
205/50 R16

ЕТ для штамповки и литых разное. Чем меньше значение вылета, тем шире колея.
Гайки/секретки для литых и штампованных дисков — разные!!! Отличаются конусностью (углом конуса рабочей поверхности, прилегающей к диску), у гаек для штамповки угол меньше.

Поэтому гайками от штамповки крепить литые диски нельзя — т.к. не будет соприкасающихся поверхностей гайка-диск (или очень маленькая площадь контакта), гайками от литья крепить штамповку можно — но следует учитывать, что при каждой затяжке гайка и отверстие в диске будут взаимно «исправлять» конус друг другу (лучше не надо).

Чтобы проверить, будет цеплять новый диск за суппорта или нет, надо:
вставить в диск вентиль
прикрутить диск к ступице
прокрутить диск

Если диск крутится — все в порядке

ВАЖНО! Не забывайте, что когда устанавливаются новые тормозные диски и колодки, то суппорта выдвигаются в сторону диска и могут начать за него зацеплять.
Так что в идеале надо примерять при новых тормозных дисках и колодках.

Какая разболтовка используется на автомобилях Форд Фокус? Этот вопрос мы часто слышим от владельцев автомобилей американского бренда. В этой статье мы рассмотрим характеристики дисков и параметры разболтовки для трех поколений этого авто.Колесные диски – обязательный атрибут любой автомашины, и он придаёт ей дизайн более стильный, а также современный, который подчеркивает индивидуальные взгляды владельца. Завод-изготовитель не всегда комплектует машину, чем-то изящным, поэтому автовладельцам порой приходится идти на дополнительные траты, чтобы заточить внешний вид авто под свои нужды, интересы. Однако нужно помнить, что любое изменение, внесенное в автомобиль, в том числе и замена дисков, должны сопровождаться тщательной технической подготовкой, потому что от этого зависит безопасность водителя и его пассажиров.

Если вы, как автовладелец приняли решение по установке новых колесных дисков на автомобиль Форд Фокус, то вам нужно знать один важный параметр, без которого эту процедуру должным образом попросту не провести.

Разболтовка Форд Фокус – это соотношение количества болтов для крепления диска к диаметру окружности, на которой располагаются болты. Как правило, принято считать, что нормальным и безопасным является соотношение 5/112. Первое число указывает количество крепежных болтов, а второе, соответственно, диаметр той самой окружности, на которой они размещены. Второй параметр (PCD) стандартизирован для каждого автомобиля и соответствует международным рекомендациям (см. рисунок).

Прежде чем рассматривать какая разболтовка используется на автомобилях Фокус разных поколений, предлагаем освежить свои знания в характеристиках и размерах колесных дисков. Наверняка вы знаете, что диск характеризуется такими параметрами как:

1. Ширина обода (B) – это параметр, который характеризует диаметр кольцевой окружности, что описывает внутреннюю часть обода. Фактически её наличие обеспечивает опору для шины. Как правило, для самостоятельного замера этого показателя, используется простая процедура, вам просто нужно от ширины вашего протектора отнять 20% расстояния и получите ширину обода.

2. Вылет (ET) – параметр, который равняется расстоянию от середины ширины посадки обода до колеса, прилегающего к автомобильной ступице.

Разболтовка Форд Фокус 1

Первое поколение Форд Фокус мир увидел в далеком 1998 году. Завод выпускал несколько модификаций и комплектаций, поэтому диски были разных размеров. За все время производства предлагались диски таких размеров:

— 14 дюймов;
— 15 дюймов;
— 16 дюймов.

Исходя из этих данных, используются различные шины и под них подходят только определенные колеса. Практически в любых случаях устанавливаются следующие типоразмеры резины:

1. Радиус 14 = 185/65;
2. Радиус 15 = 195/60;
3. Радиус 16 = 205/50.

Форд Фокус 1 имеет следующие размеры дисков и разболтовку:

Ширина дисков – 5.5, 6.0, 6.5, 7.0
Вылет – ЕТ 38-52
Разболтовка – 5х108
Отверстие центровочное – 63,3.

Разболтовка Форд Фокус 2

Второе поколение Форд Фокус выпускалось с 2004 года по 2011. Данный автомобиль стал очень популярным на территории РФ и заслужил уважение автовладельцев. Завод-изготовитель производил автомобили со следующими вариантами колес:

— 15 дюймов;
— 16 дюймов;
— 17 дюймов;
— 18 дюймов.

Форд Фокус 2 имеет следующие параметры дисков и разболтовку:

Ширина дисков – 6.0, 6.5, 7.0 и 8.5
Вылет – ЕТ 45-52,5
Разболтовка — 5х108
Отверстие центровочное – 63,3

Производитель автомобилей Форд Фокус 2 рекомендует устанавливать такие колеса:

Резина 195/65-R15 6JR15 5×108 ET52,5 DIA 63,3;
6. 5JR16 5×108 ET52,5 DIA 63,3 для резины 205/55-R16

Разболтовка Форд Фокус 3

Последнее поколение Форд Фокус 3 – это автомобиль, который выпускается с начала 2011 года, и по сей день. Также как и второе поколение, он завоевал всеобщее признание и популярность на территории нашей страны. Выходя с завода данная машина оснащается колесными дисками 16 дюймов. Версия ST производится с колесными дисками 18-го размера.

Чтобы выполнить установку новых колёсных дисков на автомобиль Форд Фокус, нужно знать разболтовку этой модели. Диски приходится менять часто. Одних владельцев не устраивает дизайн, других — степень износа, третьих — размеры. И вот если какой-то из этих случаев применим к вам, срочно вооружитесь бумагой и ручкой – будет много технической информации.

Разболтовка дисков: что собой представляет?

Напомним, что понятие «разболтовка» означает соотношение количества крепежных болтов к диаметру окружности, на которой они располагаются. Стандартным принимают безопасное соотношение 5/112. В этой пропорции первое число отражает количество болтов, второе — диаметр окружности.

Диаметр окружности, на которой размещены точки для болтов, обозначается PCD и является стандартной величиной, соответствующей международным критериям. Любое изменение автомобиля должно учитывать параметры безопасности и надежности при движении, поэтому рассмотрим все допустимые варианты разболтовки Форд Фокус. На Фокусах трех поколений почти одна и та же разболтовка, хотя есть небольшие, но важные различия.

Модели уделяется так много внимания благодаря ее высокой популярности в России с момента появления второго поколения Focus в 2005 году. Через 5 лет эта модель заработала титул самого популярного автомобиля года. Поэтому американские машины до сих пор пользуются спросом, и разболтовку всех трех вариаций Форд Фокус делает большинство серьезных СТО. Тем более, что замена дисков — доступный, простой и яркий способ сделать тюнинг и выделиться на дороге.

Разболтовка дисков на Форд Фокус 1

Форд Фокус 1 — базовая модель в линейке, выпускавшаяся дольше остальных и по-прежнему отлично ведущая себя на дороге. Первое поколение производитель выпустил еще в прошлом веке, в 1998 году. В этом году Форд Фокус 1 отмечает двадцатилетний юбилей. Изначально выпускались разные модификаций с вариантами комплектации на выбор, поэтому и диски на машины этой модели подходят трех размеров:

• 14 дюймов;
• 15 дюймов;
• 16 дюймов.

От размеров колес зависит и выбор шин. Многие любят установить шины побольше, надеясь на улучшение ходовых качеств. Но выиграть в скорости при таком подходе не получится, особенно, если за рулем не слишком опытный водитель. Шины на Форд Фокус 1 также устанавливаются трех разных типоразмеров:

• 14/185/65;
• 15/195/60;
• 16/205/50.

Опираясь на эти показатели, получаем характеристики дисков на разболтовку. Допустимая ширина дисков: 5.5, 6.0, 6.5, 7.0. Вылет маркируется ЕТ 38-52. Разболтовка 5х108, где 5 — количество отверстий под болты для крепления колес, а 108 — диаметр их расположения. Размер центровочных отверстий под ступицу — 63,3.

Разболтовка дисков на Форд Фокус 2

Второе поколение Фокусов, так же, как и первое, уже снято с производства. Популярную модель Форд Фокус 2 начали выпускать в 2004 году, закончили ее производство в 2011. Тем не менее, таких машин еще много на дорогах. Большинство из них требует ремонта и обновления.

У второй модели четыре варианта модификаций, соответственно, им нужны колеса следующих размеров:

• 15 дюймов;
• 16 дюймов;
• 17 дюймов;
• 18 дюймов.

• 15/195/65;
• 16/205/55;
• 17/205/50;
• 18/225/40.

По разболтовке вторая модель мало отличается от первой должна соответствовать следующим параметрам: 5х108 при вылете ЕТ 45-52,5. Размер центровочного отверстия 63,3, ширина дисков 6.0, 6.5, 7.0, 8.5. Опытные автовладельцы отмечают, что по вылету допустимо не влияющее на качество крепления отклонение 5 мм в ту или другую сторону. Подбирая диски к шинам, ориентируйтесь на то, что ширина диска меньше примерно на 20-30 процентов, чем ширина резины. При более широких дисках управляемость автомобиля улучшается.

Разболтовка дисков на Форд Фокус 3

Проще всего обслуживать модели автомобилей, которые появились на рынке несколько лет назад: уже налажены производство и поставка запчастей, выявлены слабые места модели и найдены способы решения любых задач. Третья модификация в линейке Фокус выпускается до сих пор, так как интерес к ней стабильно держится на высоком уровне. Форд Фокус 3 стартовал в 2011 году, в том же году появился в России и продолжает выпускаться в нескольких версиях. Основная часть идет с колесами 16 дюймов, а версия ST оснащается 18-дюймовыми колесами.

Соответственно, на Форд Фокус 3 устанавливают шины 2-х размеров:

• 16/205/55;
• 16/215/55.

Разболтовка 5х108, отверстие для центровки 63.3, вылет ET 50, ширина 7. Форд уже давно отечественной сборки, на такие машины ставится резина с более высоким протектором. При этом рекомендуется точно соблюдать инструкции разработчика. Читайте инструкцию по эксплуатации, где указаны размеры всех заменяемых запчастей, характеристики расходников, шин, дисков, а также сроки и условия их замены.

Рис — «Чертёж колесного диска Ford Focus Sedan»

Заключение

Три поколения Форд Фокус производились с одинаковой разболтовкой, но с огромным количеством вариантов шин и колесных дисков. Для каждой модели предусмотрен свой вариант, однако можно подобрать взаимозаменяемые колеса и на модели разных лет выпуска. Как правило, удается найти собственный размер, так как выбор шин на рынке чрезвычайно широк.

На Форд Фокус всех 3-х модификаций важны детали: винты, гайки, шайбы. Показатель ET для штампованных и литых дисков различается, при этом чем шире колея, тем меньше значение вылета. Гайки дисков обоих видов различаются конусностью – на штампованных она ниже. Менять гайки не стоит, иначе нарушится надежность крепления.

Читайте также…

• Современное сельское хозяйство аргентины
• Мавритания географическое положение
• Мавритания карта на русском языке
• Купить жд билеты по казахстану онлайн

Лучшее на сайте

1

Продолжительность рабочего дня в Японии

2

Корабль фрам. Фрам великолепный. Научные исследования Свердрупа

3

Лувр в Париже — один из самых знаменитых музеев мира Лувр париж краткое описание

4

На каком языке говорят турки

5

Культурные особенности ливии

Коммунистическая партия индии

Самые интересные центры и парки развлечений в чехии Аквариум «Морской мир»

Волков гусь железный. Гусь-железный. Гусь-Железный с квадрокоптера

Открытия португальцев. История португалии. Череда новых войн и революций

Все о греции Черный лебедь среди розовых фламинго

Росреестр может возглавить некомпетентный чиновник

Как узнать свои пенсионные накопления по снилс через интернет?

Какие основания для ограничения родительских прав

Рекомендуем почитать

• Что такое ограничение родительских прав

• Правила бесплатной установки счетчиков воды

• Как установить счетчик на воду в квартире своими руками – схемы, видео инструкции по шагам

• Как делают днк-тест на отцовство

• Что такое судебный приказ, кем выдается и исполняется?

• Как узнать ИНН организации по названию?

• Обжалование решения суда по гражданскому делу

• Новый закон о декретном отпуске

разболтовка, размеры, ширина, вес и виды, как подобрать и где лучше покупать диски для автомобиля

Константин Ищенко

отличает радиус от диаметра

Говорят, что диски — это половина внешнего вида автомобиля. Но дело не только в красоте.

Колеса связывают автомобиль с дорогой и сильно влияют на его управляемость. Важны не только параметры шин и их качество, но и диски. Из этой статьи вы узнаете, какие бывают колесные диски, чем они отличаются, и научитесь разбираться в их параметрах. С этими знаниями будет проще подобрать диски для своего автомобиля.

Типы колесных дисков

Названия типов дисков связаны с технологией их изготовления. У каждого из них свои свойства, преимущества и недостатки.

Штампованные диски делают из листовой стали с минимальным количеством отходов.

Преимущества:

• недорогие: и новые, и б/у. Новая машина со штамповками будет дешевле;
• подходят для плохих дорог. Вернуть форму можно с помощью обычного молотка средних размеров;
• легко найти замену, если диск нельзя отремонтировать.

Недостатки:

• выглядят предельно просто и могут серьезно испортить внешний вид автомобиля;
• позволяют поставить только самые компактные тормозные суппорты: у таких дисков очень небольшой внутренний объем;
• маленькая площадь вентиляционных отверстий, тормоза охлаждаются неэффективно. Но на колесах со штамповками обычно маломощные автомобили с маленькими суппортами, так что это несущественно.

Чтобы сделать такие диски более привлекательными, водители ставят на них пластиковые колпаки. Оригинальные колпаки — из прочного пластика, они хорошо держатся на диске. Их специально делают для автопроизводителей. Неоригинальные — более хрупкие, легко слетают с диска, но зато комплект можно купить в гипермаркете за 1000—1500 Р.

/carservice/

Как сэкономить на эксплуатации машины

В любом случае лучше закрепить колпаки пластиковыми стяжками. Неоригинальные нужно фиксировать, чтобы они просто держались. Оригинальные — чтобы не потерять их в дороге, если колесо спустит и колпак открепится от диска.

Литые, они же легкосплавные, диски чаще всего делают из алюминия. Своим названием они обязаны технологии, при которой расплавленный металл заливают в специальную форму.

Преимущества:

• скромная внешне машина с хорошими дисками начинает выглядеть гораздо лучше;
• литые диски обычно легче штампованных такого же размера, но бывает и наоборот;
• в литой диск большого диаметра можно поместить массивные тормоза, которые благодаря конструкции диска можно эффективно охлаждать.

Недостатки:

• легкосплавные диски существенно дороже штампованных;
• есть проблемы с ремонтопригодностью: самостоятельно отремонтировать точно не получится, но и в специальной мастерской справляются далеко не всегда.

Производителей литых дисков очень много. Есть известные бренды с историей: их продукция крепче и легче, но дороже. Оригинальные диски для многих автомобилей делают как раз такие производители.

Что делать? 21.02.20

В автосервисе у моей машины поцарапали диски

Немало литых дисков делают в Китае, качество может быть очень посредственным. Нередко это точные копии оригинальных дисков. Народное название — «реплика». Диск будет тяжелее, а еще он может не справиться с нагрузкой и треснуть. Не рекомендуем ставить китайские копии оригинальных дисков на кроссовер или на рамный внедорожник — это опасно.

Технология производства легкосплавных дисков позволяет придавать им сложную форму. Могут быть однотонными и двухцветными

Кованые диски делают из специальных заготовок, которые примерно на 95% состоят из алюминия и проходят несколько циклов термической обработки. Так алюминиевый сплав меняет свою структуру и становится максимально прочным. Форму диску придает фрезерный станок с ЧПУ: диск вырезают из заготовки по специально заданной программе.

Преимущества:

• кованые диски самые прочные и легкие;
• все в порядке с эстетикой: есть мнение, что ковка выглядит дороже, чем литье;
• их очень сложно погнуть или сломать.

Недостатки:

• такие диски дороже легкосплавных;
• они неремонтопригодны, если все-таки удастся их сломать.

Кованый диск отечественного бренда Slik, модель L-753. Источник: slikcom.ru

Сборные диски — самый технологически сложный вид. Диск может состоять из двух или трех частей, которые соединяют высокопрочными болтами.

Преимущества:

• при сильном повреждении можно заменить только поврежденную часть диска;
• сборные диски выглядят отлично и позволяют сочетать разные варианты обработки поверхностей для разных частей. Дизайн — на любителя, но в целом понятно, что диск очень дорогой;
• есть варианты с совмещением технологий: например, с кованым ободом и литой серединой.

Недостатки:

• обычно это самые дорогие диски;
• сборные диски тяжелее, чем кованые и легкосплавные, поэтому есть смысл ставить их только на мощные машины;
• очень дорогой ремонт, а еще сложно найти специалистов с необходимым для такой работы опытом и уровнем компетенций.

Двусоставный диск в разобранном виде. Центральная часть отделена от обода: это удобно для окраски или полировки. Работать с такими дисками может далеко не каждый специалист шиномонтажа: может потребоваться специальный инструмент, опыт и знания. Источник: northamericanmotoring.com

Характеристики дисков

У колесных дисков есть набор параметров, которые полностью описывают их свойства. Например, можно купить на Форд диски от Вольво или подобрать что-то неоригинальное на авторынке. Главное, чтобы характеристики были подходящими, тогда диск идеально встанет на место. Вот что нужно знать.

Число и диаметр расположения крепежных отверстий — PCD, от английского Pitch Circle Diameter. Но в народе обычно говорят «разболтовка» или «сверловка». Колесный диск крепится к ступице автомобиля с помощью болтов или шпилек с гайками. Количество отверстий на диске и расстояние между ними унифицированы. PCD обозначают в формате 4 × 100, где 4 — это количество отверстий в диске под болты или шпильки, а 100 — диаметр окружности, по которой расположены отверстия.

Самые распространенные PCD — 4 × 98; 4 × 100; 4 × 108; 4 × 114,3; 5 × 100; 5 × 112; 5 × 114,3; 5 × 120. У микроавтобусов и больших джипов у диска может быть 6 отверстий, у легковых автомобилей так почти не бывает.

Многие автопроизводители исторически остановились на одном-двух вариантах PCD. Концерн VAG — 5 × 112, японские бренды — 4 × 114,3 или 5 × 114,3, французские — 4 × 108. Источник: avto-kul.ru

Диаметр центрального отверстия — DIA, от английского Diameter. По-русски — центральное отверстие (ЦО). Измеряют в миллиметрах, единого стандарта нет. Если разболтовка универсальна для целого концерна, то диаметр центрального отверстия может быть разным даже у моделей одной марки, которые произвели в одно и то же время.

Отверстие должно идеально совпадать со специальным выступом на ступице: так диск идеально встает на свое место. Если отверстие больше выступа на ступице — можно поставить центровочное кольцо. Если меньше — не получится установить диск на ступицу.

Ступица со шпильками, колесо в таком случае фиксируют гайками. Выступ на ступице позволяет правильно установить не только диск колеса, но и тормозной диск

Монтажный диаметр — посадочный размер шины, которая подходит к диску. Измеряется в дюймах, между шиной и диском возможно только строгое соответствие. Например, если параметры шины 195/65 R15, то ее удастся смонтировать только на диск диаметром 15 дюймов. Обычно слово «монтажный» не употребляют и сокращают до «диаметр диска».

Ширина диска — расстояние между посадочными местами под шину. Измеряют в дюймах, но в маркировке это просто число. Обычно обозначение есть на одной из спиц диска изнутри или на наклейке внутри обода.

Между шириной диска и шириной шины есть зависимость: нельзя ставить узкую покрышку на широкий диск и наоборот. Чтобы не ошибиться и сопоставить ширину диска с шириной шины, пользуйтесь шинно-дисковым калькулятором.

Для диска шириной 9,5 дюйма подходит шина шириной 245 мм, а для диска шириной 8 дюймов — 255 мм. Источник: yokohama.ru

Профиль борта диска обозначают латинскими буквами J, JJ, K, JK, B, P и D.

Самый распространенный вариант — J, изредка можно встретить JJ, К и JK. В маркировке этот параметр пишут сразу после ширины диска: например, 7,5J.

Профиль B — у дисков до 13 дюймов. Отличия профилей J и JJ минимальны

Вылет диска — OFFSET или ET, измеряется в миллиметрах. Это расстояние от места крепления диска к ступице до осевой линии диска. Стандартный для модели автомобиля вылет позволяет обеспечить оптимальную нагрузку на ступичный подшипник и амортизатор. Диск с таким вылетом будет стоять в арке как положено: внутренняя часть диска ни за что не зацепится, внешняя будет немного утоплена относительно края крыла автомобиля.

Если существенно уменьшить вылет диска относительно стандартного, колесо либо поравняется с аркой, либо начнет из нее выступать. Автомобиль с такими дисками будет пачкаться гораздо быстрее: при более маленьком вылете на двери и боковые стекла полетит гораздо больше грязи, чем при стандартном. Но это в лучшем случае. В худшем шина начнет тереться о крыло. С таким недочетом опасно выезжать на дороги общего пользования.

Больший вылет еще сильнее утопит колесо в арке. В этом случае важно не допустить, чтобы диск начал задевать суппорт, а резина — подкрылки и детали подвески. С таким недочетом также опасно выезжать на дороги общего пользования.

Если отступать от рекомендованного производителем автомобиля вылета в пределах 5 мм — ничего страшного не случится: ресурс ступичного подшипника не сократится, суппорт не зацепится за диск с обратной стороны, резина ни обо что тереться не начнет. Существенных визуальных изменений тоже не будет.

/guide/rezina/

Как подобрать резину для легкового автомобиля или кроссовера

Чем меньше вылет, тем дальше внешний обод колеса от ступицы. Вылет может быть положительным, нулевым и отрицательным Основные параметры диска

Форма и размер крепежных отверстий — это может быть конус и полусфера. Второй вариант встречается реже, если будете сомневаться в выборе крепежа — обратитесь к специалистам. Форма не зависит от типа крепления диска: конус и полусфера могут быть и на болтах, и на гайках. Важно не ошибиться с крепежом, это влияет на безопасность.

У большинства машин колесные болты и шпильки с резьбой М12 и М14. Первый вариант — для колес с узкими отверстиями. Но, если отверстия стандартные, можно использовать оба варианта крепежа.

Узнать, какой формы отверстие, можно только при осмотре диска, производители не обозначают этот параметр. Слева — болт типа «конус», справа — «полусфера». Если болты придется менять ради новых дисков, это не сильно повлияет на бюджет

Х-фактор актуален только для автомобилей с многопоршневыми тормозными суппортами. Не обязательно спортивными — такие тормоза ставят, например, на Audi Q5. Х-фактор определяет внутренний объем диска и дает понять, какие тормоза можно установить с диском. Производители редко пишут этот параметр, но знать про него все равно полезно.

Маркировка полностью. Продавцы и производители колесных дисков пишут маркировку по-разному — единого стандарта нет, но разобраться несложно.

/guide/kolodki/

Тормозные колодки: зачем нужны, как правильно подбирать и когда менять

Примеры маркировки дисков и их расшифровка

Маркировка	Как читать
15 × 6,5 4 × 100 ET45 DIA 56,6	Диаметр диска 15 дюймов, ширина 6,5 дюйма, 4 отверстия с диаметром расположения 100 мм, вылет 45 мм, центральное отверстие 56,6 мм
7J × 17 ET40 5/112 DIA 57,1	Диаметр диска 17 дюймов, ширина 7 дюймов, вылет 40 мм, 5 отверстий с диаметром расположения 112 мм, центральное отверстие 57,1 мм
8,5 × 19 5 × 130 ET53 D71,6	Ширина диска 8,5 дюйма, диаметр 19 дюймов, 5 отверстий с диаметром расположения 130 мм, вылет 53 мм, центральное отверстие 71,6 мм

Примеры маркировки дисков и их расшифровка:

• 15 × 6,5 4 × 100 ET45 DIA 56,6 — диаметр диска 15 дюймов, ширина 6,5 дюйма, 4 отверстия с диаметром расположения 100 мм, вылет 45 мм, центральное отверстие 56,6 мм;
• 7J × 17 ET40 5/112 DIA 57,1 — диаметр диска 17 дюймов, ширина 7 дюймов, вылет 40 мм, 5 отверстий с диаметром расположения 112 мм, центральное отверстие 57,1 мм;
• 8,5 × 19 5 × 130 ET53 D71,6 — ширина диска 8,5 дюйма, диаметр 19 дюймов, 5 отверстий с диаметром расположения 130 мм, вылет 53 мм, центральное отверстие 71,6 мм.

Как покупать колесные диски

Сначала важно понять, какую задачу будут решать диски. Это может быть еще один комплект для сезонной смены колес, комплект для бездорожья, для красоты или вообще что-то, на чем можно было бы оставить машину на долгий кузовной ремонт. От этого будет зависеть тактика поиска, а также параметры комплекта дисков.

Как выбирать параметры. Ищите диски с характеристиками, рекомендованными автопроизводителем. Их легко найти в интернете, но нужно быть внимательным. Важно учесть год выпуска машины и ее поколение. Гугл по запросу «параметры дисков для Фольксваген Гольф» покажет диски и для второго поколения Гольфа и для шестого, а вы искали для четвертого. У некоторых машин параметры дисков указаны в инструкции по эксплуатации.

Если хотите купить диски с другими параметрами, например поставить колеса шире, воспользуйтесь шинно-дисковым калькулятором. Почти всегда можно что-то подобрать, но такие решения не всегда надежны и не всегда положительно влияют на ходовые качества.

/guide/shina-s-probegom/

Как купить б/у шины для легкового автомобиля

Что можно сделать, чтобы поставить нестандартный диск

Параметр, который не подходит	Что делать
Вылет/ET	Увеличить — с помощью колесной проставки, уменьшить — никак
Разболтовка / PCD	Применить болты-эксцентрики — возможное, но не самое безопасное решение, лучше использовать специальную проставку
Центральное отверстие / DIA	Увеличить — в специальном сервисе по дискам, уменьшить — с помощью центровочного кольца
Ширина диска	Если ширина отличается от исходных параметров на дюйм-полтора — искать новый диск
Форма отверстия под болт	Купить болты или гайки нужной формы
Диаметр	Искать другой диск

Параметр, который не подходит

Что делать

Вылет/ET

Увеличить — с помощью колесной проставки, уменьшить — никак

Разболтовка / PCD

Применить болты-эксцентрики — возможное, но не самое безопасное решение, лучше использовать специальную проставку

Центральное отверстие / DIA

Увеличить — в специальном сервисе по дискам, уменьшить — с помощью центровочного кольца

Ширина диска

Если ширина отличается от исходных параметров на дюйм-полтора — искать новый диск

Форма отверстия под болт

Купить болты или гайки нужной формы

Диаметр

Искать другой диск

Проставки, с помощью которых уменьшают вылет колес. Источник: bbcustoms.su

Как выбирать производителя. У известных фирм есть подделки, различить которые без опыта невозможно. Единственный выход — посмотреть ролики на «Ютубе», в которых сравнивают фирменный диск с поддельным. Если появились сомнения — откажитесь от покупки.

Лучший вариант — оригинальные диски, в том числе б/у. Но, если мало опыта, старайтесь покупать новые. Из бюджетных вариантов можно рассмотреть отечественных производителей, особенно радуют кованые диски: их не подделывают, а свойства — отличные.

Магазины дисков. Начните с больших сетевых магазинов. Как правило, они торгуют и шинами — будет проще собрать комплект. В таких магазинах можно получить хорошую консультацию и примерно понять цену диска с нужными параметрами. Если планируете купить диски в интернете, убедитесь, что они подходят к вашей машине — спросите об этом продавца.

Изумительная история 21.08.17

Водителя оштрафовали из-за сломанного колеса. И забрали права

Профессиональные продавцы. Как и в случае с б/у шинами, рынок подержанных дисков огромен. Их могут везти из Японии, а потом продавать на «Дроме» или на «Фарпосте». По содержанию и оформлению это один и тот же сайт.

На «Авито» тоже есть большие магазины дисков. При дистанционной покупке на интернет-площадках рекомендуем выбирать профессиональных продавцов c отзывами. Не пренебрегайте гарантиями от самой площадки при покупке в другом городе: «Дром» и «Фарпост» предлагают безопасную сделку. При такой покупке лоты можно оплатить картой, деньги продавец получит только после получения груза покупателем.

У «Авито» с защитой покупателей дисков хуже. Сервис безопасных сделок «Авито-доставка» не работает с такими большими грузами, как колесные диски. Даже если их примут и согласятся отправить, доставка будет очень дорогой.

Частные продавцы — категория, с которой важно проявлять особую бдительность. При покупке б/у дисков в интернете внимательно осмотрите их на предмет загибов и трещин.

Важно проверить диски на шиномонтаже до того, как передадите деньги продавцу. Специалист мастерской закрепит каждый диск на станке для балансировки, запустит его и сразу скажет, стоит покупать диски или нет. В некоторых случаях отличный визуально диск может оказаться неисправимо кривым и непригодным для эксплуатации.

/save/koleso-hack/

Как экономить на покупке автомобильных шин и дисков?

Особо ушлые продавцы делают дискам настоящую предпродажную подготовку — скрывают косметические дефекты с минимумом вложений. Они могут зашпатлевать поврежденный диск, покрасить его из баллончика и выдать хлам за качественный товар. У диска могут быть следы сварных швов: это значит, что у диска были серьезные повреждения.

Запомнить

1. Узнайте параметры дисков и шин вашей машины: они могут различаться в зависимости от комплектации. Если нужно купить еще один комплект — ищите по этим параметрам. Если параметры диска, который вы хотите купить, не совпадают с оригинальными — воспользуйтесь шинно-дисковым калькулятором и все проверьте.
2. Красивые не значит хорошие. Изучайте отзывы на производителя дисков в интернете. Очень помогут ресурсы для автолюбителей: «Драйв 2», «Дром», а также клубные форумы и чаты.
3. Если приходится покупать б/у, проверяйте абсолютно всё: убедитесь, что у всех дисков одинаковые параметры, присмотритесь к лакокрасочному покрытию дисков и обязательно проверьте их на станке для балансировки в шиномонтаже. Передавайте деньги только после того, как услышали от мастера, что все в порядке. Любое сомнение — повод отказаться от покупки.

Разболтовка дисков автомобилей форд фокус. Разболтовка Форд Фокус (Ford Focus) разных поколений Разболтовка на форд фокус 1 европеец

Диски: по вылету (ET)- считается, что допустимое отклонение от оригинального размера +/-5мм. По ширине диска — считается, что оптимально ширина диска должна быть меньше ширины резины примерно на 20-30%. Обычно все на это забивают, поскольку диски сейчас делают широкие, да и управляемость по идее должна улучшиться, если диск взять пошире. Поэтому резина шириной 185 легко одевается на диск 6J, 195 на 6,5J, а 205 — на 7J, ничего страшного при этом не происходит.

Резина: на РусФокусы в стандарте шла резина с более высоким профилем, чем на все другие, соответственно можно использовать любую резину из разрешённых, в зависимости от собственных предпочтений и настроек блока управления. Оригинальные параметры от Ford:
Количество крепежных болтов — 4, диаметр центров крепёжных отверстий — 108
Обозначается всё это как 4×108
Диаметр посадочного отверстия под ступицу — 63,3 мм без вариантов, обозначается как d63,3.
Отверстие с меньшим диаметром просто не налезет на ступицу, при большем диаметре отверстия можно использовать переходные кольца.

14-дюймовые диски
Вылет — ET43,5 (43,5 мм)
Ширина диска — 5,5J (5,5 дюймов)
Резина 185/65 R14, 185/70 R14 (РусФокус)

15-дюймовые диски
Вылет ET52,5 (52,5мм)
Ширина диска 6J (6 дюймов)
Резина 195/55 R15, 195/60 R15 (РусФокус)

16-дюймовые диски
Вылет ET52,5; ET50 (52,5 мм; 50 мм)
Ширина диска 6,5J (6,5 дюймов)
Резина 205/50 R16

Будет или не будет цеплять? Не будет, если не экстремальничать и укладываться в разумные пределы, т. е. не ставить резину с нереально высоким профилем (например 205/60 R16) или слишком широкую (больше 215). 195/65 R15 встанет нормально, но колеса с ними ещё выше выходят (на 3мм), да и управляемость станет совсем аморфной.

Самые популярные размеры резины, они точно встанут без проблем:
185/65 R14
185/70 R14
195/50 R15 (для экстремалов)
195/55 R15
195/60 R15
205/50 R16

ЕТ для штамповки и литых разное. Чем меньше значение вылета, тем шире колея.
Гайки/секретки для литых и штампованных дисков — разные!!! Отличаются конусностью (углом конуса рабочей поверхности, прилегающей к диску), у гаек для штамповки угол меньше.

Поэтому гайками от штамповки крепить литые диски нельзя — т.к. не будет соприкасающихся поверхностей гайка-диск (или очень маленькая площадь контакта), гайками от литья крепить штамповку можно — но следует учитывать, что при каждой затяжке гайка и отверстие в диске будут взаимно «исправлять» конус друг другу (лучше не надо).

Чтобы проверить, будет цеплять новый диск за суппорта или нет, надо:
вставить в диск вентиль
прикрутить диск к ступице
прокрутить диск

ВАЖНО! Не забывайте, что когда устанавливаются новые тормозные диски и колодки, то суппорта выдвигаются в сторону диска и могут начать за него зацеплять.
Так что в идеале надо примерять при новых тормозных дисках и колодках.

На чтение 5 мин.

Форд Фокус первого поколения был представлен публике в Женеве в 1998 году в качестве замены модели Фор Эскорт. Дизайн нового автомобиля был выполнен согласно концепции NewEdge, которая является примером гармоничного сочетания острых углов и обтекаемых линий вперемешку с треугольными поворотниками и другими деталями в виде трапеций эллипсов и т. д.

Автомобиль FordFocus 1 выпускался в трех различных кузовах:

• Седан.
• Хэтчбек.
• Универсал.

Что касается двигателей, то на нем устанавливались бензиновые варианты с объемом 1. 4 и 2.0, а также 1,8-литровый дизель. Для американского рынка поставлялись также более мощные версии: 2.0 и 2.3 литра с автоматической коробкой передач.

На Форд Фокус 1 устанавливалась независимая многорычажная подвеска, позаимствованная у модели выше класса – FordMondeo. Благодаря ее применению удалось обеспечить отличную управляемость и уверенную манёвренность при вождении в любых условиях. Также особенностью этой подвески является применение технологии штамповки металла, а не торсионной балки. Помимо управляемости, уровень комфорта также достаточен, а пассажиры могут удобно разместиться внутри автомобиля.

Для того чтобы добиться максимального эффекта от Ford Focus первого поколения, устанавливались соответствующие диски высокого качества. Далее мы расскажем о том, какая разболтовка диском применяется на Форд Фокус 1, какие колеса подходят и на что стоит обращать внимание при их выборе.

Особенности дисков Форда Фокус 1

Первое поколение Форда Фокус в зависимости от модификации и комплектации оснащалось различными дисками. Всего завод-производитель предлагал покупателем 3 варианта:

• 14 дюймов.
• 15 дюймов.
• 16 дюймов.

В зависимости от выбранного варианта использоваться разная резина, подходящая по размеру под конкретные колеса. Как правило, устанавливались следующие размеры резины:

1. 185/65 для колес 14 радиуса.
2. 195/60 для колес 15 радиуса.
3. 205/50 для колес 16 радиуса.

Для того чтобы понять, какие диски стоит на Ford Focus2 и как их правильно выбирать, нужно четко разбираться во всех обозначениях. Начнем с основного – разболтовка.

Разболтовка – это количество болтов крепления. Выяснить этот параметр можно без труда, просто взглянув на колесо. Однако есть другая составляющая показателя – диаметр окружности расположения болтов. Его определить гораздо сложнее, но при этом также возможно. Для этого нужно взять штангенциркуль и измерить расстояние между краями соседних отверстий. После этого прибавляем диаметр непосредственно отверстия и получаем искомую величину.

Ширина обода – это диаметр кольцевой части, которая располагается внутри обода. Кольцевая часть служит опорой для шины. Для того чтобы самостоятельно определить этот показатель, необходимо от ширины протектора отнять 20%.

Вылет характеризует расстояние от колеса, прилегающего к ступице, до середины посадочной ширины обода. Как правило, для его обозначения используют термины OFFSET либо DEPORT в зависимости от страны производства.

Теперь несколько слов о том, какая разболтовка и другие параметры применяются для колес FordFocus первого поколения. Итак, ширина диска – 5.5, 6.0, 6.5, 7.0 J, вылет – ЕТ 38-52, непосредственно разболтовка – 5х208 и центровочное отверстие – 63.3.

Нюансы выбора дисков

Если вы хотите поменять диски на Ford Focus 1, то необходимо подойти с ответственностью к этому вопросу, чтобы в критической ситуации они не подвели. Особенно это касается установки нестандартных вариантов увеличенного размера.

В случае, когда разболтовка колеса не совпадает с нормальным показателем, оно будет находиться в неправильном положении по отношению к его оси, а поэтому нормально затянуть не получится. Опасность заключается в том, что внешне определить несоответствие будет непросто, но во время движения будет ощущаться биение. Помимо того, что это негативно влияет на комфорт, это также приведет к преждевременному разрушению подвески и рулевого управления. Случались ситуации, когда колесо с Ford Focus просто отваливалось на ходу, что приводило к печальным последствиям. Для компенсации несоответствия можно использовать специальные центровочные кольца, но безопасность их применения остается под вопросом, поскольку есть как сторонники, так и противники такого решения проблемы.

Также проблемы могут возникать и при несоответствии вылета рекомендуемому уровню. Это приведет к касанию шинами арок и других деталей подвески. Более того, установка дисков с меньшим вылетом на приводит к ухудшению устойчивости при маневрировании, а также к увеличенной чувствительности руля. Что касается центрального отверстия, то в некоторых случаях его размер может отступать от нормы в сторону увеличения. Последний параметр, посадочный диаметр, должен находится в полном соответствии с рекомендациями иначе болты крепления будут перекошены, а поэтому закрепить колесо нормально не получится, что небезопасно.

Именно эти параметры играют важнейшую роль в выборе колес на FordFocus 1. Что касается производителей и конкретных вариантов, то здесь все зависит от вашего бюджета и предпочтений, благо рынок предлагает огромный выбор.

Подведение итогов

Итак, диски для автомобиля FordFocus 1 — это крайне важные элементы, поскольку от их качества зависит поведение на дороге, что особенно важно в экстремальных условиях. Крайне важно учитывать все параметры (разболтовка, ширина, радиус и т. д.) чтобы правильно подобрать диски, учитывая ваш бюджет и потребности. Разболтовка влияет на безопасность, а поэтому нельзя игнорировать этот параметр. На рынке присутствует большое количество вариантов различных видов и ценовых категорий, а поэтому выбрать подходящий для вашего Форда Фокус не составит никаких трудностей.

Грамотно выбранный комплект и размер колес на энергичный автомобиль Форд Фокус придаст ему не только дополнительную красоту и эстетичность, но и улучшит динамические показатели. Каждый владелец легкового автомобиля Фокус имеет возможность приобрести литые диски с идентичным диаметром, ободом и вылетом, как и у стандартных колес, устанавливаемых в заводской сборке.

Также можно произвести небольшой рестайлинг и установить более широкие колеса с наименьшим вылетом. В итоге Форд будет выглядеть оригинальней и немного увеличит свои динамические показатели и устойчивость на трассе.

Практически всегда существует альтернативный вариант замены стандартного колеса и диска на аналоги с большими размерами обода. В идеале после этого во время езды на транспортном средстве не должно возникать проблем.

Более массивные колеса в результате «потребуют» использовать широкие покрышки, а они способствуют не только улучшению динамических показателей, но и высокому уровню торможения, соответственно, водитель может чувствовать себя спокойно даже при агрессивной езде.

Автовладелец должен самостоятельно сделать выбор в пользу тех или иных размеров колес. Непосредственно перед выбором и установкой надо внимательно изучить основные параметры, рекомендованные производителем авто:

• обода;
• разболтовка;
• вылет;
• размер колеса.

Указанные параметры должны соответствовать характеристикам транспортного средства. Если при установке колес с нестандартными параметрами возникли определенные проблемы, то за помощью лучше обратиться к опытным специалистам ТО.

Подробные характеристики размеров колес, шин и дисков на модель Фокус 1 и 2

Согласно общим показателям вылета ET для колесных дисков Форд, максимальное отклонение от стандартного типоразмера не должно превышать +/-5 мм.

Дисковый размер подразумевает оптимальную ширину изделия по отношению к покрышке не более 20-30%. Как правило, любители тюнинга и обычные водители не всегда обращают особого внимания на эти показатели.

Многие производители стали выпускать различные нестандартные автодиски независимо от параметров ширины и высоты. Кроме того, при грамотном использовании более широкого диска улучшатся показатели управляемости.

Но только в том случае, когда будут использованы шины и колеса с идентичными габаритами. К примеру, покрышки с шириной 185 мм прекрасно совмещаются с дисками 205 7J, 205 6J, 195 6J.

На российские комплектации Форд Фокус в стандартном виде устанавливали заводские покрышки с высоким профилем в отличие от идентичных моделей, выпускаемых на зарубежных производствах.

Это позволяет устанавливать любые шины, согласно указанной инструкции от производителя в зависимости от пожеланий и блочных настроек управления.

Заводские характеристики от компании Форд:

1. общее количество болтов для установки колеса – 4;
2. центральный диаметр крепежных элементов –108 мм; в обозначении 4/108;
3. размеры диаметральных отверстий посадки колеса под ступицу – 63,3 мм, указывается d63.3.

Если использовать отверстия с меньшими диаметрами, то колесо невозможно будет установить на ступицу. Для диаметральных отверстий с большими показателями необходимо применять специальные кольца-переходники.

Стандартные размеры дисков

Что касается вопроса о том, не будет ли цеплять подкрыльник, то здесь необходимо соблюдать оптимально рекомендованные параметры колес и устанавливать покрышки с более низким профилем.

К примеру, можно использовать шины 205/50/R16, но они не гарантируют равномерную спокойную езду – могут возникнуть проблемы в момент зацепки подкрыльника.

Лучше всего использовать шины 195/65/R15, поскольку колеса с ними становятся немного выше, за счет чего улучшаются показатели управляемости.

Наиболее популярные и востребованные размеры покрышек на Форд Фокус 1 и 2:

• 195/65/R15;
• 185/70/R14;
• 205/50/R16;
• 185/65/R14;
• 195/55/R15.

Если речь идет о показателях ET, то для литых и штампованных дисков они абсолютно разные. Меньшее значение вылета указывает на более широкую колею.

Также отметим, что секретки и гайки для заводских автодисков имеют различие. Главное состоит в конструкции и форме. Конусные углы рабочих зон прилегают к рабочей дисковой поверхности. Гайки на штамповках обладают меньшим углом и соответственно, не так сильно прилегают к изделию.

Поэтому опытные специалисты не рекомендуют использовать гайки для штамповки в качестве элементов крепежа на литье. Слишком малая площадь контакта с рабочей поверхностью, а значит, плохое крепление для автодиска. Необходимо учесть и тот факт, что каждая затяжка гайки постепенно будет исправлять контакт с рабочей поверхностью.

Для проверки сцепки нового диска за суппорты необходимо выполнить следующие процедуры:

1. установить его на вентиль;
2. выполнить прикручивание гаек к ступице;
3. полностью закрутить диск.

Разболтовка колесных дисков Ford Focus 2, 3

Пример: разболтовка колес на автомобилях Форд Фокус с параметрами 5/108. У многих любителей авто могут возникнуть проблемы с обозначением указанных чисел. Поэтому более подробно укажем их расшифровку:

1. число 5 обозначает общее количество диаметральных отверстий для крепежных элементов колеса;
2. число 108 указывает на размер диаметра этих отверстий.

Дисковый вылет на моделях Фокус 2 и 3:

1. стандартный размер составляет 52,5 мм;
2. вылет колеса на рейстайлинге составляет 50 мм.

Для новичков вылет – довольно сложное и непростое понятие. Если говорить простыми словами, то дисковый вылет обозначает общую дистанцию от середины изделия до основной зоны крепежных элементов, расположенных на ступице.

• R15/195/65;
• R16/205/55.

Буква R обозначает радиус колеса.

Колесная разболтовка на Фокус 3

Общие параметры 3 поколения Фокуса практически не отличаются от аналогичных моделей 5/108.

Колеса на 3 выпуск Форд Фокус

Третий выпуск знаменитой модели Фокус был реализован в 2010 году. Автомобиль был презентован на знаменитом салоне в Детройте. Транспортное средство представили в нескольких кузовах: седан, универсал и хэтчбэк.

Известно, что Ford Focus до сих пор является одним из самых востребованных автомобилей во всем мире. Ежегодно растут продажи, а любители этого авто остаются довольны его простотой в эксплуатации и стильному дизайну.

Таких результатов американский производитель достиг благодаря высокому соотношению между качеством и стоимостью.

Кроме того, 3 выпуск автомобилей был исполнен в кинетическом дизайне. Многие восхитились оригинальностью и неповторимостью этого авто. На трассе Фокус демонстрирует прекрасные характеристики и показатели управления, стартового ускорения и стабильной езды.

Хорошее управление на транспортном средстве достигает за счет улучшенного баланса между дисками и шинами. Поэтому необходимо рассмотреть основной тип резины и параметры диска для оптимальной езды на Фокус 3.

Оптимальные размеры колеса

Каждый автомобиль, выпущенный американской линейкой Форд, имеет определенные типоразмеры дисков и шин, рекомендованные производителями. Рассмотрим основные параметры, необходимые для хорошей управляемости автомобилем:

1. Дисковые размеры: 16, 17 и 18 дюймов;
2. Покрышки 235/40/R18, 215/50R17, 205/55R16;
3. Ширина диска ET50, ET55.

Абсолютно для всех колесных размеров используются крепежные элементы 5/108 с центральным диаметральным отверстием 63,3 мм и шпилькой 14,5 мм.

При учете основных показателей, каждый сможет определиться с выбором колеса на модель Фокус 3. В качестве оптимального варианта рекомендует использовать оригинальные заводские изделия или аналогичные изделия от именитых брендов.

Фирменные модели являются более прочными и надежными, поскольку они специально выпускаются для той или иной модели Фокуса. Это очень важный фактор, даже в той ситуации, когда автомобиль наезжает на глубокую яму или трещину.

В результате колесное изделие не деформируется, а водитель продолжает контролировать управление транспортным средством.

Диски подбираются согласно ширине покрышке, они должны быть идентичными. В большинстве случаев американская компания выпускает оригинальные заводские штампы на Фокус 3. Подобные диски отлично эксплуатируются в сложных условиях и обладают небольшой стоимостью.

Кроме того, приобретая такие диски, можно не заботиться о размере, поскольку они автоматически подходят под стандартные колеса Фокус 3.

При соблюдении грамотных рекомендаций, у любителя авто не должно возникнуть проблем с выбором размера колеса на автомобиль Форд Фокус. При желании можно использовать нестандартные модели, но при этом необходимо будет немного изменить технические составляющие транспортного средства.

Какая разболтовка используется на автомобилях Форд Фокус? Этот вопрос мы часто слышим от владельцев автомобилей американского бренда. В этой статье мы рассмотрим характеристики дисков и параметры разболтовки для трех поколений этого авто.Колесные диски – обязательный атрибут любой автомашины, и он придаёт ей дизайн более стильный, а также современный, который подчеркивает индивидуальные взгляды владельца. Завод-изготовитель не всегда комплектует машину, чем-то изящным, поэтому автовладельцам порой приходится идти на дополнительные траты, чтобы заточить внешний вид авто под свои нужды, интересы. Однако нужно помнить, что любое изменение, внесенное в автомобиль, в том числе и замена дисков, должны сопровождаться тщательной технической подготовкой, потому что от этого зависит безопасность водителя и его пассажиров.

Если вы, как автовладелец приняли решение по установке новых колесных дисков на автомобиль Форд Фокус, то вам нужно знать один важный параметр, без которого эту процедуру должным образом попросту не провести.

Разболтовка Форд Фокус – это соотношение количества болтов для крепления диска к диаметру окружности, на которой располагаются болты. Как правило, принято считать, что нормальным и безопасным является соотношение 5/112. Первое число указывает количество крепежных болтов, а второе, соответственно, диаметр той самой окружности, на которой они размещены. Второй параметр (PCD) стандартизирован для каждого автомобиля и соответствует международным рекомендациям (см. рисунок).

Прежде чем рассматривать какая разболтовка используется на автомобилях Фокус разных поколений, предлагаем освежить свои знания в характеристиках и размерах колесных дисков. Наверняка вы знаете, что диск характеризуется такими параметрами как:

1. Ширина обода (B) – это параметр, который характеризует диаметр кольцевой окружности, что описывает внутреннюю часть обода. Фактически её наличие обеспечивает опору для шины. Как правило, для самостоятельного замера этого показателя, используется простая процедура, вам просто нужно от ширины вашего протектора отнять 20% расстояния и получите ширину обода.

2. Вылет (ET) – параметр, который равняется расстоянию от середины ширины посадки обода до колеса, прилегающего к автомобильной ступице.

Разболтовка Форд Фокус 1

Первое поколение Форд Фокус мир увидел в далеком 1998 году. Завод выпускал несколько модификаций и комплектаций, поэтому диски были разных размеров. За все время производства предлагались диски таких размеров:

— 14 дюймов;
— 15 дюймов;
— 16 дюймов.

Исходя из этих данных, используются различные шины и под них подходят только определенные колеса. Практически в любых случаях устанавливаются следующие типоразмеры резины:

1. Радиус 14 = 185/65;
2. Радиус 15 = 195/60;
3. Радиус 16 = 205/50.

Форд Фокус 1 имеет следующие размеры дисков и разболтовку:

Ширина дисков – 5.5, 6.0, 6.5, 7.0
Вылет – ЕТ 38-52
Разболтовка – 5х108
Отверстие центровочное – 63,3.

Разболтовка Форд Фокус 2

Второе поколение Форд Фокус выпускалось с 2004 года по 2011. Данный автомобиль стал очень популярным на территории РФ и заслужил уважение автовладельцев. Завод-изготовитель производил автомобили со следующими вариантами колес:

— 15 дюймов;
— 16 дюймов;
— 17 дюймов;
— 18 дюймов.

Форд Фокус 2 имеет следующие параметры дисков и разболтовку:

Ширина дисков – 6.0, 6.5, 7.0 и 8.5
Вылет – ЕТ 45-52,5
Разболтовка — 5х108
Отверстие центровочное – 63,3

Производитель автомобилей Форд Фокус 2 рекомендует устанавливать такие колеса:

Резина 195/65-R15 6JR15 5×108 ET52,5 DIA 63,3;
6.5JR16 5×108 ET52,5 DIA 63,3 для резины 205/55-R16

Разболтовка Форд Фокус 3

Последнее поколение Форд Фокус 3 – это автомобиль, который выпускается с начала 2011 года, и по сей день. Также как и второе поколение, он завоевал всеобщее признание и популярность на территории нашей страны. Выходя с завода данная машина оснащается колесными дисками 16 дюймов. Версия ST производится с колесными дисками 18-го размера.

Чтобы выполнить установку новых колёсных дисков на автомобиль Форд Фокус, нужно знать разболтовку этой модели. Диски приходится менять часто. Одних владельцев не устраивает дизайн, других — степень износа, третьих — размеры. И вот если какой-то из этих случаев применим к вам, срочно вооружитесь бумагой и ручкой – будет много технической информации.

Разболтовка дисков: что собой представляет?

Напомним, что понятие «разболтовка» означает соотношение количества крепежных болтов к диаметру окружности, на которой они располагаются. Стандартным принимают безопасное соотношение 5/112. В этой пропорции первое число отражает количество болтов, второе — диаметр окружности.

Диаметр окружности, на которой размещены точки для болтов, обозначается PCD и является стандартной величиной, соответствующей международным критериям. Любое изменение автомобиля должно учитывать параметры безопасности и надежности при движении, поэтому рассмотрим все допустимые варианты разболтовки Форд Фокус. На Фокусах трех поколений почти одна и та же разболтовка, хотя есть небольшие, но важные различия.

Модели уделяется так много внимания благодаря ее высокой популярности в России с момента появления второго поколения Focus в 2005 году. Через 5 лет эта модель заработала титул самого популярного автомобиля года. Поэтому американские машины до сих пор пользуются спросом, и разболтовку всех трех вариаций Форд Фокус делает большинство серьезных СТО. Тем более, что замена дисков — доступный, простой и яркий способ сделать тюнинг и выделиться на дороге.

Разболтовка дисков на Форд Фокус 1

Форд Фокус 1 — базовая модель в линейке, выпускавшаяся дольше остальных и по-прежнему отлично ведущая себя на дороге. Первое поколение производитель выпустил еще в прошлом веке, в 1998 году. В этом году Форд Фокус 1 отмечает двадцатилетний юбилей. Изначально выпускались разные модификаций с вариантами комплектации на выбор, поэтому и диски на машины этой модели подходят трех размеров:

• 14 дюймов;
• 15 дюймов;
• 16 дюймов.

От размеров колес зависит и выбор шин. Многие любят установить шины побольше, надеясь на улучшение ходовых качеств. Но выиграть в скорости при таком подходе не получится, особенно, если за рулем не слишком опытный водитель. Шины на Форд Фокус 1 также устанавливаются трех разных типоразмеров:

• 14/185/65;
• 15/195/60;
• 16/205/50.

Опираясь на эти показатели, получаем характеристики дисков на разболтовку. Допустимая ширина дисков: 5.5, 6.0, 6.5, 7.0. Вылет маркируется ЕТ 38-52. Разболтовка 5х108, где 5 — количество отверстий под болты для крепления колес, а 108 — диаметр их расположения. Размер центровочных отверстий под ступицу — 63,3.

Разболтовка дисков на Форд Фокус 2

Второе поколение Фокусов, так же, как и первое, уже снято с производства. Популярную модель Форд Фокус 2 начали выпускать в 2004 году, закончили ее производство в 2011. Тем не менее, таких машин еще много на дорогах. Большинство из них требует ремонта и обновления.

У второй модели четыре варианта модификаций, соответственно, им нужны колеса следующих размеров:

• 15 дюймов;
• 16 дюймов;
• 17 дюймов;
• 18 дюймов.

• 15/195/65;
• 16/205/55;
• 17/205/50;
• 18/225/40.

По разболтовке вторая модель мало отличается от первой должна соответствовать следующим параметрам: 5х108 при вылете ЕТ 45-52,5. Размер центровочного отверстия 63,3, ширина дисков 6.0, 6.5, 7.0, 8.5. Опытные автовладельцы отмечают, что по вылету допустимо не влияющее на качество крепления отклонение 5 мм в ту или другую сторону. Подбирая диски к шинам, ориентируйтесь на то, что ширина диска меньше примерно на 20-30 процентов, чем ширина резины. При более широких дисках управляемость автомобиля улучшается.

Разболтовка дисков на Форд Фокус 3

Проще всего обслуживать модели автомобилей, которые появились на рынке несколько лет назад: уже налажены производство и поставка запчастей, выявлены слабые места модели и найдены способы решения любых задач. Третья модификация в линейке Фокус выпускается до сих пор, так как интерес к ней стабильно держится на высоком уровне. Форд Фокус 3 стартовал в 2011 году, в том же году появился в России и продолжает выпускаться в нескольких версиях. Основная часть идет с колесами 16 дюймов, а версия ST оснащается 18-дюймовыми колесами.

Соответственно, на Форд Фокус 3 устанавливают шины 2-х размеров:

• 16/205/55;
• 16/215/55.

Разболтовка 5х108, отверстие для центровки 63.3, вылет ET 50, ширина 7. Форд уже давно отечественной сборки, на такие машины ставится резина с более высоким протектором. При этом рекомендуется точно соблюдать инструкции разработчика. Читайте инструкцию по эксплуатации, где указаны размеры всех заменяемых запчастей, характеристики расходников, шин, дисков, а также сроки и условия их замены.

Рис — «Чертёж колесного диска Ford Focus Sedan»

Заключение

Три поколения Форд Фокус производились с одинаковой разболтовкой, но с огромным количеством вариантов шин и колесных дисков. Для каждой модели предусмотрен свой вариант, однако можно подобрать взаимозаменяемые колеса и на модели разных лет выпуска. Как правило, удается найти собственный размер, так как выбор шин на рынке чрезвычайно широк.

На Форд Фокус всех 3-х модификаций важны детали: винты, гайки, шайбы. Показатель ET для штампованных и литых дисков различается, при этом чем шире колея, тем меньше значение вылета. Гайки дисков обоих видов различаются конусностью – на штампованных она ниже. Менять гайки не стоит, иначе нарушится надежность крепления.

Новое на сайте

Право регресса страховщика

Что такое налоги краткое определение

Отрицательный рост цен — что такое дефляция простыми словами?

Югорский государственный университет (ЮГУ) Заочники югу ханты мансийска 4 курс

Российская фондовая биржа

>

Самое популярное

Продукция Нестле: от истоков до современности

Томский государственный университет систем управления и радиоэлектроники (тусур) Тусур минимальные баллы

Фондовый рынок России: история, рынок акций Фондовая биржа в рф

Билеты в кафедральный собор святых петра и павла

Бессмертный полк конец шествия

ПОПУЛЯРНЫЕ РАЗДЕЛЫ

• Питание
• Отопление
• Освещение
• Двигатель
• Салон
• Замки
• Коробка передач

Последние статьи

• Массовые субботники Субботник в апреле
• Угличский колокол, сосланный в сибирь — блог архангела
• Почему на аничковом мосту лошади
• Советы, как правильно снять квартиру, чтобы не обманули
• День Бородинского сражения (1812 год) Описание праздника и традиции встречи

Гайки

: как узнать, какую гайку использовать

• 13 мая 2020 г.
• История
  Эндрю Модена

Если вы когда-либо меняли свои стандартные колеса на неоригинальные, вы должны знать, что существует более одного типа зажимных гаек. Возможно, вы даже узнали это на горьком опыте, когда поняли, что ваши старые гайки не подходят к вашим новым колесам. Кольцевые гайки различаются по размеру, конусности и шагу резьбы. В зависимости от колеса или цели ваш тип гайки может различаться — так как же узнать, какие из них использовать для вашего приложения?

Во-первых, давайте познакомимся с различными типами гаек с выступами.

Шестигранная гайка

Шестигранная гайка является наиболее распространенным типом зажимной гайки. Он имеет шестигранную головку, которая навинчивается на шпильку колеса, чтобы закрепить колесо на месте. Колесные шпильки — это шпильки с резьбой, которые торчат из ступицы колеса (и если вы владелец Subaru, вы, вероятно, сломали много колесных шпилек). Шестигранные гайки бывают разных стилей и различаются по форме, необходимой для правильной посадки на колесо.

Шестигранные гайки

обычно изготавливаются из стали и хромируются, но вы также можете найти их из легких материалов, таких как алюминий (анодированный в разные цвета) или титан.

Сферическое седло

Также известен как проушина с шаровым седлом. Они имеют шестигранную головку и круглый/куполообразный конец для той части выступа, которая соприкасается с колесом.

Где бы вы их использовали?

На колесах с куполообразными отверстиями для проушин, которые обычно встречаются на европейских автомобилях, в которых не используются болты с проушинами. Подробнее о болтовых соединениях позже.

Коническое седло

Коническая посадочная гайка — очень распространенный тип гаек. Вы можете отличить этот стиль по их конусообразным посадочным местам для выступов, которые имеют конусность под углом 60 градусов, которая автоматически центрирует выступ на колесе при затягивании. В отличие от сферического седла, конические седла отличаются угловой формой. Их часто называют желудевыми гайками из-за их похожего внешнего вида.

Где бы вы их использовали?

Для неоригинальных колес с коническими отверстиями под выступы под углом 60 градусов. Обычно изготавливаются из стали, но могут быть изготовлены из алюминия или даже титана для гонок. Этот тип гаек в настоящее время используется в NASCAR (до тех пор, пока NASCAR не перейдет на одинарную гайку в 2021 году) и во многих других видах автоспорта.

Mag Type с плоской шайбой

Магнитный тип имеет уникальный внешний вид с длинной резьбой и плоской опорной шайбой, которая позволяет им плотно прилегать к колесу. В отличие от сферических или конических посадочных мест, магнитное седло плотно прилегает к поверхности колеса.

Где бы вы их использовали?

Скорее всего, это тип гаек, с которыми поставлялась ваша машина. Магнитный тип с плоской шайбой седла можно найти на многих колесах OEM с хромированным покрытием.

Гайки для настройки

Накидная гайка типа тюнера имеет коническое гнездо с конусностью 60 градусов, но основным отличительным признаком является необходимость использования специального ключа/инструмента для установки и снятия гайки. Гайки для тюнера часто намного меньше в диаметре, чем гайки других типов. В зависимости от конструкции регулировочная гайка может затруднить кражу колеса, поскольку требует использования специального ключа, использования повышенного крутящего момента при затяжке и, возможно, минимизирует шансы сорвать зажимную гайку.

Гайка для тюнера с шестигранной головкой

Гайка для тюнера с шестигранной головкой имеет гладкую наружную поверхность, которую нельзя ослабить или затянуть с помощью обычной головки. Вместо этого для установки или снятия требуется специальное шестигранное гнездо, которое помещается внутрь гайки.

Где бы вы их использовали?

Хотя в наши дни тюнер с шестигранной гайкой менее распространен, чем шлицевой привод, его можно было бы использовать для вторичного рынка колес и для дополнительной безопасности.

Шлицевой привод

Этот тип имеет коническое гнездо со шлицевыми канавками по всей длине болта и требует специального инструмента. Там, где ключ на гайке тюнера с шестигранным гнездом вставляется внутрь, шлицевой ключ входит в наружные канавки гайки. Использование уникального инструмента снижает риск сорвать зажимную гайку и снижает риск кражи. Кольцевые гайки Gorilla — одна из самых популярных марок шлицевых гаек.

Где бы вы их использовали?

Как и гайка для настройки с шестигранной головкой, они в основном используются на вторичном рынке колес и для дополнительной безопасности. Их меньший диаметр, как правило, делает их легче, чем другие типы гаек, что делает их хорошим выбором для бегунов, заботящихся о весе.

Открытый

Накидные гайки с открытым концом имеют резьбу по всей длине гайки и не имеют закрытого конца. Это позволяет вам накручивать гайку на более длинные шпильки колеса, где вы можете использовать проставку для колеса, не беспокоясь о том, что резьба на шпильках колеса закончится. Более длинная резьба также обеспечивает больший контакт со шпилькой колеса.

Где бы вы их использовали?

Обычно используется в гонках или при использовании колесных проставок и удлиненных колесных шпилек.

Болт с проушиной

Во многих европейских автомобилях используется болт с проушиной. Болт с проушиной имеет резьбовой стержень, прикрепленный к конической головке. В отличие от гайки с ушком, где болт навинчивается на шпильку колеса, закрепленную на ступице, болт с ушком навинчивается на ступицу. Болт с проушиной крепит колесо и тормозной диск непосредственно к ступице. Это упрощает замену тормозного диска, но создает дополнительные трудности при выравнивании колеса и тормозного диска при монтаже колес/шин.

Посадочные места болта с проушиной очень похожи на гайки с проушиной и могут быть найдены с шестигранной головкой или в стиле тюнера со сферическим или коническим седлом.

Где бы вы их использовали?

Они обычно встречаются у европейских брендов, таких как BMW, VW, Audi и Mini, и это лишь некоторые из них. Многие владельцы, которые часто меняют колеса, обычно в конечном итоге заменяют болты с проушинами комплектами колесных шпилек вторичного рынка из-за их простоты использования.

Как только вы узнаете, какой тип гайки вам нужен, обязательно убедитесь, что у вас есть правильный шаг резьбы и характеристики крутящего момента колеса. В противном случае гайка может не закрепить колесо на ступице должным образом. Это может привести к перекрёстной резьбе шпилек, поломке шпилек или даже падению колеса с автомобиля!

Теперь, когда вы знаете, какие зажимные гайки вам нужны, узнайте, как правильно их затянуть.

Схема колесных болтов

и ее значение для колес

06. 02.2022

Расположение колесных болтов на вашем автомобиле — один из самых важных моментов, который следует учитывать при покупке новых колесных дисков. Вы можете купить только диски, которые соответствуют разболтовке вашего автомобиля. Но что такое разболтовка? И как вы его измеряете? Давайте разберемся.

Что такое схема колесных болтов?

Разболтовка колеса состоит из проушин в центре колеса, от трех до восьми. Существует несколько различных типов шаблонов болтов: три болта, четыре болта, пять болтов, шесть болтов и восемь болтов. (Извините, Семь.)

В вашем автомобиле есть мизинцы на концах каждой оси, называемые болтами с проушинами, которые должны совпадать с рисунком болтов на колесе. В противном случае колесо не сможет прикрепиться к машине, а это, очевидно, то, что вам нужно.

Отверстия и проушины могут показаться не большими по сравнению с другими частями вашего автомобиля, но правильно закрепленные колесные болты — это то, что позволит вашим новым дискам Moto Metal MO970 не только выглядеть потрясающе, но и безопасно доставить вас туда, где вы находитесь. собирается.

Убедитесь, что расположение болтов на колесе, которое вы покупаете, совпадает с автомобилем, на который вы их надеваете, невероятно важно перед покупкой, но в RentAWheel.com мы делаем этот процесс легким и простым.

Измерение схемы расположения колесных болтов

В вашем автомобиле не только имеется определенная схема расположения болтов, о которой нужно помнить, но также есть определенные размеры, которые вы должны отслеживать. Это измерение всегда является диаметром болтовой схемы и так же важно, как и знание того, сколько отверстий вы ищете.

Существует несколько различных комбинаций отверстий и размеров, но все они указаны в таблице. Так что они не случайны. Вам просто нужно знать, что происходит, чтобы читать их во время покупок.

Два разных номера классифицируют варианты расположения болтов. Предположим, например, что размер разболтовки вашего автомобиля составляет 4–4,5 дюйма. Первое число — это количество болтов с проушинами в вашем автомобиле, а второе число — это диаметр этих пяти болтов с проушинами.

Получить диаметр на установке с четырьмя болтами довольно просто. Вам нужно будет взять рулетку и измерить расстояние от середины одного болта до середины того, что пересекает его. На самом деле это то же самое, что вы сделаете с шестью и восемью схемами болтов, поскольку они все четные. Измерьте расстояние от центра одной гайки или отверстия до центра того, что расположено прямо напротив него.

А как насчет пяти? На схеме с пятью болтами нет ни гайки, ни отверстия! Не волнуйтесь, это тоже не так уж сложно! Возьмите рулетку и поместите ее на середину одного болта, затем пропустите болт, а теперь на следующем болте измерьте снаружи этого болта, а не посередине. Измерьте, насколько это возможно.

Вот как мы получаем предполагаемый диаметр из пяти болтов, но чтобы получить более точное значение, вам может понадобиться то, что называется болтовым измерителем. Это не особенно распространено, поэтому вы в основном будете работать с оценками, если на вашем автомобиле есть пятиболтовая схема. Но если вы покупаете новые диски в Rent A Wheel, мы позаботимся о том, чтобы вы получили именно то, что вам нужно, с помощью нашей команды профессионалов и онлайн-визуализатора.

Варианты расположения болтов

Как мы уже упоминали, эти числа не случайны. Все они отображаются на общей диаграмме, которую мы включили здесь для вас. Если вы измеряете свой диаметр и думаете, что вы немного ошиблись, проверьте этот список и посмотрите, к чему вы ближе всего. Возможно, вы держите измерительную ленту немного в стороне, и вам нужно найти, к какому варианту вы ближе всего.

Три болта с проушинами встречаются довольно редко, поэтому мы начнем с четырех. Разновидности вариантов разболтовки следующие:

Четыре варианты булавки для продуктовых болтов:

4-3,86 ”

4-3. 94”

4-4.25 ”

4-4.33”

4-4.5

пять вариантов Bolt:

08080808013

.

5-3,94 ”

5-4.25”

5-4,33 ”

5-4,41”

5-4,5 ”

5-4,52”

5-4,72 ”

5-4.75”

5-4,72 ”

5-4.75”

5-4,72 ”

5-4.75.

5–5”

5–5,12”

5–5,3”

5–5,5”

5–5,91”

5–6,1”

5-6.5”

5-8.07”

Six Lug Bolt options:

6-4.5”

6-4.52”

6-5”

6-5.2”

6-5.3”

6-5,5”

Варианты болтов с восемью проушинами:

8-6,5”

8-6,69”

8-7,87”

Как видите, существует множество разновидностей для моделей с пятью болтами. Это потому, что они на самом деле наиболее распространены среди коммерческих автомобилей, особенно размер 5-4,5 дюйма. Но ваш автомобиль может отличаться — если у вас есть очаровательный VW Beatle, вы можете быть ближе к размеру 5-8,07 дюйма, или если у вас есть грузовик Ford Super Duty титанических размеров, вы, вероятно, смотрите на 8-6,69.

Давайте поговорим о гайках.

Теперь мы знаем, что ваш автомобиль имеет схему расположения колесных болтов 5–0,45 дюйма, но подождите — это еще не все! Вы также должны знать, какие крепежные гайки вы должны использовать, чтобы правильно прикрепить этот больной обод к вашему автомобилю.

Эта информация предназначена больше для тех, кто устанавливает новые диски самостоятельно, хотя об этом нужно знать всем. Однако предположим, что вы не хотите утруждать себя таким количеством информации. В этом случае наши специализированные установщики на RentAWheel.com с удовольствием и профессионально установят и отбалансируют ваши новые жесткие диски бесплатно в одном из наших многочисленных пунктов проката колес.

Мы даже установим диски, которые вы купили в другом месте за небольшую плату, но зачем вам покупать в другом месте, если вы можете воспользоваться нашими гибкими вариантами оплаты? Вы можете купить эти убийственные диски Kalon Blitz всего за 42 доллара в месяц, доступную цену, которую вы больше нигде не найдете. Впрочем, вернемся к гайкам.

Существует три основных типа зажимных гаек, с которыми вы можете столкнуться, и все они соответствуют гнездам отверстий под выступы на ваших ободах. (Кстати, это те самые целые в ваших дисках, о которых мы говорили.)

Предлагаются гайки с шаровым или сферическим креплением для круглых отверстий, круглые или конические гайки для более суженных отверстий, а также круглые или стержневые гайки с круглой и плоской посадочной поверхностью, соответствующей отверстию для крепления. Эти последние, в стиле магнита или хвостовика, сохраняют крутящий момент, а это означает, что плоское седло гайки и отверстие должны идеально совпадать, а длина гайки с проушиной должна быть правильной, чтобы все части могли плотно скрепляться. вместе. В противном случае вы, вероятно, повредите отверстия для проушин, а это не очень хороший способ обращения с вашими новыми блестящими ободами.

Чрезмерное повреждение проушин также может привести к тому, что колеса слетят с вашего автомобиля, и поверьте нам — если это произойдет, у вас будет плохой день.

Так что убедитесь, что если вы устанавливаете свои собственные новые диски, дважды проверьте сиденья с проушинами и купите соответствующие гайки с проушинами, чтобы вы и ваша машина могли комфортно и уверенно путешествовать по городу.

Запасные шины

Проколы бывают. Обратите внимание на то, как подготовиться к взрыву, если вы никогда не были в такой ситуации и не думали о ней. Поэтому вы достаете запаску из багажника, чтобы заменить ее, пока не сможете все исправить. Но если вы потратили время и деньги, устанавливая новые диски с гайками, которые отличаются от тех, что были на ваших заводских колесах, они могут не подойти к вашей запасной части.

Это означает, что тем более важно убедиться, что вы знаете, какие гайки крепят колеса к машине. Если они не такие, как ваша запаска, обязательно имейте запасной набор гаек, чтобы вы могли безопасно прикрепить свое уродливое, но надежное запасное колесо в случае возникновения чрезвычайных ситуаций.

В противном случае вы можете позвонить на самый нелюбимый номер автовладельца — на эвакуатор.

Образцы колесных болтов и их значение для вас сейчас

Мы рассмотрели почти все, что вы знаете о схемах крепления колес. Теперь вы знаете, как их измерить, как классифицировать рисунок вашего конкретного автомобиля и что вы должны искать в наборе дисков и гаек.

Вся эта информация облегчит вам покупку нового комплекта колесных дисков, но чтобы сделать это еще проще, просто зайдите на RentAWheel.com, введите год, марку и модель машины своей мечты и дайте один из наши опытные специалисты по примерке помогут вам найти идеальный новый обод, который вы будете хвастаться.



Источники:

Образцы болтов | Crawlpedia.com

Шины | NHTSA.gov

Типы зажимных гаек | ГлавнаяStratosphere.com

Колеса

Резьба для колесных болтов, колесных винтов, ступиц колес и колесных гаек

В сегодняшней статье блога мы хотим совершить небольшую экскурсию в автомастерскую. Для крепления колеса к автомобилю используются винтовые соединения. Эти резьбовые соединения могут различаться в зависимости от страны. В Азии и Америке автомобили чаще всего имеют колесные гайки. В Европе колеса крепятся к ступице колесными болтами, также называемыми колесными винтами.

Что такое колесные болты и колесные винты?

Колесные шпильки представляют собой специальные болты, на которых нарезана наружная резьба и с помощью которых колесо крепится к транспортному средству.

Что такое ступицы колес?

Ступица колеса — соединительный элемент, соединяющий колеса с осью или приводным валом. Ступица колеса имеет отверстия с внутренней резьбой. Колесные болты ввинчиваются в это резьбовое отверстие.

Типы резьбы для шпилек и ступиц колес

Как и почти все резьбы, используемые в автомобильной промышленности, тип резьбы для шпилек и ступиц колес представляет собой метрическую мелкую резьбу (MF или также M) с углом по бокам 60 градусов. Для американского региона дюймовым эквивалентом метрической тонкой резьбы является американская унифицированная национальная тонкая резьба (UNF). UNF также имеет угол фланга 60 градусов.

Более подробная информация о типах резьбы доступна в этой статье: 13 наиболее важных типов резьбы, которые вы должны знать

Если метрическая мелкая резьба обозначается просто буквой М, мелкая резьба может быть демаскирована только стандартной резьбой на основе шага.

Вот обзор номинального размера, шага и диаметра отверстия: Размеры отверстия – таблицы

Размеры резьбы для шпилек и ступиц колес размеры резьбы для шпилек и ступиц колес:

• MF 12 x 1,25 (номинальный размер 12 / шаг 1,25 мм)
• MF 12 x 1,5 (номинальный размер 12 / шаг 1,5 мм)
• MF 14 x 1,25 (номинальный размер 14 / шаг 1,25 мм/ для BMW)
• MF 14 x 1,5 (номинальный размер 14 / шаг 1,5 мм)
• UNF ½“ – 20 (номинальный размер ½“ / 20 витков на дюйм / 12,7 мм Диаметр резьбы)

Длина болта может сильно различаться в зависимости от марки автомобиля. Наглядный список соответствия колесных болтов и гаек по типу автомобиля можно найти здесь..

Грязная или корродированная резьба на колесных болтах и ​​ступицах колес

Из-за высоких нагрузок резьба может корродировать или заржаветь и загрязниться. Тогда необходимо перерезать нить или даже нарезать совершенно новую нить. Дефектную резьбу можно восстановить с помощью соответствующего метчика, и она может быть закручена мягко, как масло.

Набор метчиков или ручных метчиков?

Можно работать как с метчиком, так и с набором. Для повторной нарезки обычно достаточно метчика. Ввод режущего метчика очень короткий, так что метчик режет прямо, без существующего отверстия, которое служит ориентиром.

В наборе, наоборот, нить нарезана намного тщательнее. Поэтому он особенно подходит для чистой, деликатной и бережной работы. Если вы хотите нарезать совершенно новую резьбу, мы рекомендуем набор ручных метчиков. Для тонкой резьбы набор состоит из двух ручных метчиков (конического и чистового).

Как нарезать резьбу на шпильках или ступицах колес?

Резьба на шпильках и ступицах колес нарезается или перенарезается так же, как и любая другая резьба. Метчик используется для внутренней резьбы. Плашки или нарезные гайки для наружной резьбы на болте.

Обратите внимание на следующее:

1. каждый раз, когда вы нарезаете резьбу, вы должны использовать пасту для резьбы или масло для резки.

2. Установите кран на место, сделайте один оборот и еще раз пол-оборота.

3. После нарезания резьбы очистите ступицу колеса или болт от стружки и смазки.



Если резьба ступицы колеса слишком сильно повреждена, напр. поскольку был использован динамометрический ударный гайковерт, а винт был по ошибке установлен под углом, остается только высверлить резьбу и нарезать ее побольше. Кроме того, вы можете заменить всю ступицу колеса.

При нарушении резьбы колесных болтов используется плашка для наружной резьбы.

Что можно сделать с разрушенной головкой колесного болта?

При разрушении головки колесного болта у вас есть несколько возможностей отвинтить резьбу.

Способ 1: Набор для извлечения болтов или ремонтный набор для колесных болтов

Если головка повреждена и ключом пользоваться нельзя, можно прибегнуть к более радикальным средствам.

1. Просверлите головку болта спиральным сверлом для нержавеющей стали (HSS) и аккумуляторной отверткой.

2. затем используйте набор экстракторов для винтов. Экстракторы для винтов также называют экстракторами для левшей.

Видеоруководство и подробные инструкции по использованию набора экстракторов для винтов можно найти здесь, в нашем блоге:

Способ 2. Комплект для разборки замка обода

Если ключ замка обода утерян, его можно купить соответствующий ключ от вашего надежного дилера. Другой вариант — использовать профессиональный набор взломщиков замков.



---

В нашем магазине инструментов для нарезания резьбы вы найдете подходящие инструменты для нарезания резьбы:

Einschnittgewindebohrer DIN 2181 HSS-G MF 12 x 1,25 Nr. 3 – 00114563

Метчики машинные короткие DIN 2181 HSS-G MF 12 x 1,5 №. 3 –  00114573

Метчики машинные короткие DIN 2181 HSS-G MF 14 x 1,25 №. 3 – 00114663

Метчики машинные короткие DIN 2181 HSS-G MF 14 x 1,5 Nr. 3 – 00114673



Метчик ручной DIN 2181 HSS-G MF 12 x 1,25 – 00115560

Ручная полоска DIN 2181 HSS-G MF 12 x 1,5-00115570

Ручная кран DIN 2181 HSS-G MF 14 x 1,25-0011560

TAP DIN 218160

TAP DIN 2181 HO 14 x 1,5 – 00115670



Набор экстракторов для винтов GSR, 5 шт. Linksdreher – 00

0

Набор экстракторов для винтов GSR, 6 шт. Linksdreher – 00

0

---



Надеемся, вам понравилась наша небольшая экскурсия в автомастерскую. Пожалуйста, оставьте отзыв, если статья вам помогла.





Крепления для колес | 2015-05-05 | Modern Tire Dealer

Крепления колес, возможно, являются наиболее важными компонентами любого транспортного средства, отвечающими за крепление колес к транспортному средству, но часто наименее понятными и оцененными. Эта краткая статья предлагает базовый обзор часто упускаемого из виду крепежа с резьбой — как его идентифицировать и как с ним обращаться.

Сюда входит информация о размере резьбы крепежа, типах посадок и значениях крутящего момента. Наша цель — предоставить четкие и точные объяснения различных систем крепления колес, которые помогут установщикам выбрать правильный тип крепления для конкретного применения.

ПРИМЕЧАНИЕ. Обычный метод крепления колеса к ступице включает группу отдельных резьбовых колесных крепежных элементов (колесных гаек или колесных болтов), включающих четыре, пять, шесть или восемь крепежных элементов на колесо. Другой тип системы зажима колеса включает в себя крепление колеса к ступице с помощью одной шпиндельной гайки. Это чаще всего называют системой подделки или штифтового привода.

Типы посадочных мест с креплениями для колес

Идентификация и подбор типов посадочных мест с крепежными элементами крайне важны. «Седло» относится к области контакта между основанием головки крепежного элемента и гнездом крепежного элемента колеса. Хотя существуют вариации, сегодня широко используются три основных стиля сидений. К ним относятся конические, радиусные и плоскоседельные типы.

Конические колесные гайки (или колесные болты) имеют прямой конус в области седла. Конические крепления также называют «коническими» или «конусными». Все три названия относятся к одному и тому же стилю. Этот тип конуса чаще всего создается под углом 60 градусов.

Сиденья Radius также называют «круглыми» или «круглыми». Как следует из названия, сиденье имеет закругленную форму «шара», которая упирается в шарообразный карман в колесе. Многие европейские автомобили, такие как Porsche и Mercedes, используют радиусные сиденья с болтами или гайками.

Стиль плоского сиденья чаще всего называют стилем «mag» (термин «mag» ничего не означает с точки зрения геометрической формы, это просто сленг, перенесенный с первых дней американской сцены выступлений, когда гоночные колеса были из литого магния, и обычно использовалось плоское седло, потому что было проще и дешевле сделать круглое отверстие в центральной области плоской втулки.

обозначают любое нестандартное колесо, изготовленное из магния, алюминия или других сплавов). Гайки типа Mag (с плоским седлом) обычно имеют гладкий выступ под головкой, который используется для центрирования колеса и обеспечения необходимой глубины зацепления резьбы.

Никогда не смешивайте стили сидений! Если колесо предназначено для конических 60-градусных посадочных мест, единственный тип крепежного элемента, который можно использовать, — это 60-градусный конический тип. То же правило применяется для радиусных и плоских стилей седла. Используйте только тот крепежный элемент, который соответствует типу посадки данного колеса. Использование сиденья неправильного типа может и, скорее всего, приведет к ослаблению крепления, повреждению колеса и потенциальной трагедии из-за потери контроля над автомобилем, когда колесо качается или отделяется от автомобиля. Переоценить этот момент просто невозможно. Крепления колес являются единственным соединением между автомобилем и колесами. Без надлежащего крепления вы заигрываете с катастрофой.

Тремя наиболее важными элементами крепления колеса являются:

1. Подходящая форма седла для колеса.
2. Правильный размер резьбы (диаметр, шаг, длина).
3. Правильное значение зажима (крутящего момента).

[PAGEBREAK]

Зацепление резьбы

Помимо выбора надлежащего типа седла для имеющихся колес, еще одним соображением является зацепление резьбы. Другими словами, как далеко проходит гайка по шпильке или как далеко проходит колесный болт внутри резьбового отверстия ступицы.

Эмпирическое правило при обсуждении зацепления резьбового крепежа заключается в достижении минимальной длины зацепления, равной диаметру резьбы крепежа. Например, если стержень шпильки или болта имеет диаметр 1/2 дюйма, гайка (или болт) должна входить в резьбу не менее чем на 1/2 дюйма. Это обеспечивает минимальное теоретическое зацепление для надлежащей зажимной нагрузки. Однако в промышленности обычно используется большая глубина зацепления резьбы для дополнительной безопасности (чем глубже зацепление резьбы, тем больше времени требуется, чтобы фактически ослабить крепеж; а в некоторых случаях более длинные шпильки используются просто для облегчения установки колеса на центр).

Размер резьбы

Размер резьбы понять несложно. Проблема в том, что большинство людей не тратят время на изучение этой самой базовой теории. Будь то дюймовая или метрическая, нам нужно знать диаметр, шаг резьбы и длину резьбы. Например, при работе с дюймовым форматом гайка, обозначенная как 1/2 x 20 x 1, указывает, что диаметр резьбы (диаметр шпильки, которую она принимает) составляет 1/2 дюйма. Число «20» указывает на шаг резьбы. Это относится к количеству нитей, которые существуют на дюйм длины. В этом случае количество нитей или «шаг» составляет 20 нитей на дюйм. Последнее число относится к длине зацепления резьбы. Цифра «1» означает, что гайка имеет длину зацепления внутренней резьбы 1 дюйм.

Если крепеж метрический, диаметр указывается в миллиметрах, шаг представляет собой расстояние от одной резьбы до следующей, а длина резьбы или стержня указывается в миллиметрах. Например, колесный болт 14 x 1,5 x 70 будет иметь диаметр 14 мм, шаг резьбы 1,5 и длину резьбы или стержня 70 мм.

С точки зрения шага резьбы все очень просто: в дюймовом формате чем больше число, тем «тоньше» резьба (20 ниток на дюйм означают больше резьбы на заданной площади, чем, скажем, 16 нитей на дюйм). ). Если формат метрический, чем больше число, тем более «грубыми» будут нити (расстояние в 1 мм между нитями приведет к большему количеству витков в той же области, что и, скажем, расстояние между нитями в 1,75 мм). . Таким образом, в дюймовом формате меньшие числа шага означают «грубую» резьбу, а большие числа указывают на «более тонкую» резьбу. В метрическом формате маленькие числа указывают на более тонкую резьбу, а большие числа указывают на более «грубую» резьбу. Многие люди склонны делать этот вопрос более запутанным, чем он есть на самом деле. Просто подумайте о том, что означает это число (количество витков на дюйм, если крепеж дюймового типа, или расстояние между витками, если крепеж метрического типа).

Если бы мы имели в виду болт, диаметр и шаг определялись бы одинаково. Тогда длина будет относиться к длине хвостовика (длина болта под головкой) или, в случае колесных болтов, к длине болта от нижней части седла до кончика резьбового конца.

Чтобы точно определить диаметр резьбы, шаг и длину любого колесного крепежа, вы можете справиться с этим, получив в общей сложности три легкодоступных инструмента: комбинированную калибровочную карту для болтов и гаек (они изготовлены из твердого пластика и доступны для охватывают как дюймовые, так и метрические размеры) и два калибра шага резьбы (один дюймовый и один метрический). Это все, что вам нужно, чтобы быстро и точно прочитать любой колесный болт или гайку без каких-либо догадок.

Common wheel fastener thread sizes:

7/16-20

1/2-20

9/16-18

M12 X 1.25

M12 X 1.5

M12 X 1.75

M14 X 1.5

M14 X 2,0

Типы головок/приводов

«Головка» колесного болта или гайки отличается особой конструкцией привода и подходом к внешнему виду. Самый традиционный стиль привода включает в себя шестигранник (шестигранный), для которого требуется шестигранный ключ. Однако существуют и другие стили, хотя и не так часто встречающиеся. К ним относятся «тюнерные» гайки с внутренним шестигранником, которые имеют относительно небольшой и гладкий внешний диаметр корпуса (чтобы поместиться в углубления крепежа небольшого диаметра в некоторых колесах), и отверстие с внутренним шестигранником, для обслуживания которого требуется шестигранная насадка с наружной резьбой. Еще один тип привода — это головка со шлицевым приводом, которая имеет симметричный рисунок прямых внешних шлицов вместо шестигранных стенок. Для шлицевых крепежных изделий требуется специальное шлицевое гнездо с внутренней резьбой, которое можно приобрести у производителя шлицевых крепежных изделий.

По внешнему виду гайки могут быть как открытыми (резьбовое отверстие проходит через всю гайку), так и закрытыми (резьба заканчивается внутри гайки). Стили закрытых головок разнообразны и включают плоские вершины, приподнятые конические купола, приподнятые купола с плоской вершиной, удлиненные шестигранные стенки (для облегчения доступа и обращения и большей площади контакта с ключом) и закругленные купола.

[PAGEBREAK]

Длина корпуса и резьбы

Все типы колесных гаек и колесных болтов, которые мы упомянули, доступны в широком диапазоне длин, с точки зрения приводной площади или площади зацепления резьбы. Высота приводной зоны может определяться толщиной центральной ступицы колеса или конструкцией колеса (возможно, головка гайки или болта должна выступать дальше для облегчения доступа к гаечному ключу). Необходимая площадь зацепления резьбы также будет влиять на длину, включая внутренний радиус резьбы или внешний выступ в зависимости от длины шпильки. Длина/глубина резьбы чрезвычайно важны. Площадь зацепления гайки со шпилькой или болта с внутренней резьбой должна быть достаточной для правильной фиксации колеса.

Как минимум глубина зацепления резьбы должна быть больше диаметра резьбы (например, если резьба 12 мм, глубина зацепления резьбы должна быть больше 12 мм). Обратите особое внимание на гайки закрытого типа. Следите за тем, чтобы шпилька не упиралась в гайку. Это предотвратит посадку крепежа на колесо. Точно так же, если длина стержня колесного болта слишком велика, это будет препятствовать полной посадке на колесо.

Затяжка крепления колеса

Никогда не используйте ударный пистолет для удаления или установки резьбовых соединений при работе с легкосплавными дисками, изготовленными по индивидуальному заказу.

Причина отказа от использования ударного пистолета при снятии состоит просто в том, чтобы не поцарапать карманы крепления колеса. Если вы настаиваете на удалении с помощью пистолета, используйте только чистую тонкостенную головку и запускайте пистолет на более низкой скорости. Гнездом или выходящей гайкой или болтом легко поцарапать карманы, даже пытаясь сохранить контроль над пистолетом.

Независимо от того, имеем ли мы дело с дешевым алюминиевым литьем, пронизанным примесями, или с самой тонкой и прочной заготовкой, кованым или отлитым по выплавляемым моделям легкосплавным диском, правильное усилие зажима имеет решающее значение как для ухода за колесом, так и для его производительности.

Во-первых, чрезмерная затяжка может повредить или деформировать посадочные места карманов крепления колеса. Чрезмерная чрезмерная или неравномерная затяжка может деформировать как центральную часть колеса, так и современные тонкостенные ступицы. Это может привести к деформации тормозного диска, что приведет к пульсации педали тормоза. Принимая во внимание легкие колпаки ротора, которыми оснащены многие современные автомобили, это открытое приглашение к деформации дискового тормоза и подпрыгиванию педали тормоза, что, несомненно, приведет к жалобе на возврат.

При затягивании конических или круглых крепежных элементов колеса возникает посадка с натягом. Охватываемое гнездо крепежного элемента соприкасается с гнездовым гнездом колеса и при затягивании создает небольшой клиновидный контакт, создавая точку давления, которая помогает зафиксировать крепежное изделие на месте. Если какой-либо тип крепежа недостаточно затянут, он может ослабнуть во время работы. При чрезмерной затяжке крепеж может устать и деформировать материал в гнезде гнезда колеса, что может привести к ослаблению крепления. Форма закругленного седла снижает эффект чрезмерного затягивания, поскольку контактное давление распределяется более равномерно, чем при коническом седле.

Плоское седло используется почти исключительно с легкосплавными дисками, так как на заре появления легкосплавных колес на вторичном рынке материал сплава мог быть недостаточно прочным, чтобы выдерживать силы трения, создаваемые коническими или закругленными седлами.

Чрезмерное затягивание гайки с плоской опорой может привести к деформации колеса, в результате чего алюминий под шайбой выдавится, что приведет к смещению алюминия и ослаблению гайки.

Чрезмерная затяжка также может привести к растяжению колесных шпилек или стержней колесных болтов за пределы их диапазона упругости. Все болты или шпильки рассчитаны на минимальное растяжение при достижении оптимальной зажимной нагрузки. Эта эластичность шпильки или болта помогает закрепить колесо на ступице. При затяжке в соответствии со спецификацией это называется достижением надлежащей «зажимной нагрузки». Если шпилька или болт чрезмерно затянуты, возможно, что они вытянутся за пределы своего предела текучести, потеряв эффект «резиновой ленты». При растяжении выше предела текучести шпилька или болт становятся настолько слабыми, что не могут обеспечить необходимую зажимную нагрузку. Результат: ослабляется крепеж или ломается шпилька или стержень болта.

Всегда соблюдайте характеристики крутящего момента, указанные либо производителем автомобиля, либо производителем колес. Не угадывайте. На самом деле найдите время, чтобы взять калиброванный динамометрический ключ и затянуть все крепления колеса в правильной последовательности, в несколько этапов, чтобы получить окончательные (и равные) значения крутящего момента.

В то время как использование ограничителей крутящего момента является обычным явлением, при работе с легкосплавными дисками предпочтительным методом является использование калиброванного динамометрического ключа. Обратите внимание, что в дополнение к динамометрическим ключам с циферблатным или микрометрическим «щелчком» современный рынок инструментов включает в себя высокоточные цифровые динамометрические ключи, которые оказываются весьма удобными. Нажатием кнопки вы устанавливаете желаемое значение крутящего момента. Как только это значение достигнуто, инструмент издает звуковой сигнал, вибрирует и включает светодиодную подсветку, функции, которые хорошо ценятся в шумном магазине.

Никогда не затягивайте крепежные детали колес последовательно. Затягивайте крест-накрест, чтобы равномерно распределить зажимную нагрузку и избежать деформации колеса или поверхности ступицы.

[PAGEBREAK]

Повторная затяжка

В частности, при работе с легкосплавными дисками настоятельно рекомендуется перепроверить значение каждого крепежа примерно после первых 50–100 миль пробега. Из-за сжатия/растяжения металла и термических напряжений зажимные нагрузки могут измениться во время первоначального использования. При повторной проверке значения крутящего момента подождите, пока колеса остынут до температуры окружающей среды (никогда не затягивайте горячее колесо). Ослабьте и снова затяните до нужного значения последовательно. Опять же, некоторые возразят, что этот шаг необязателен, но лучше перестраховаться, чем потом сожалеть, и лучше поймать незакрепленный орех раньше, чем слишком поздно.

Значения момента затяжки колесных креплений (гайки или болта)

Несмотря на то, что вы всегда должны обращаться к рекомендациям производителя транспортного средства относительно надлежащих значений крутящего момента колесных креплений, ниже приведены общие рекомендации. Не угадывайте. Соблюдайте спецификации производителя транспортного средства.

Размер потока крутящий момент

(Ft.-LBS.)

12 мм 75-85

14 мм 85-100

7/16 дюйма 70-80 9 мм 85-100

7/16 дюйма 70-800013

1/2 дюйма              75-85

9/16 дюйма             135-145

Замки колес

дорогие легкосплавные диски и дорогие шины. В отличие от термина «замки», эти застежки на самом деле не «запираются». Скорее, они имеют конструкцию привода, для которой требуется специальный ключ, соответствующий конкретной конструкции привода крепежа. Обычно «стопорные» гайки или колесные болты могут иметь неправильный внутренний шпоночный паз, выточенный в головке крепежного элемента, что требует приводного инструмента с соответствующей охватываемой формой. Другой распространенный подход включает шлицевую конструкцию, требующую соответствующего инструмента с внутренними шлицами. Если инструмент для блокировки отсутствует, для удаления запорной застежки может потребоваться либо приваривание болта или гайки к запирающей застежке, либо специальный захватный инструмент (аналогичный инструменту с внутренней резьбой), либо обращение к производителю колесных замков для заказать запасной ключ замка .

Система подделки/штифта

Многие гоночные автомобили (а также несколько старинных уличных автомобилей, таких как некоторые старые Corvette, Ferarris, AC Cobra и т. д.; и некоторые экзотические автомобили последних моделей, такие как как Porsche Carerra GT) имеют систему крепления колес, которая включает в себя одну большую центральную гайку вместо ряда отдельных креплений.

Колеса, обычно называемые «подделками» или «штифтовыми», имеют большое центральное отверстие в колесе, которое скользит по удлиненному шпинделю с наружной резьбой. Большая центральная гайка (иногда шестигранная, иногда с двумя или тремя большими «крыльями») крепит колесо к ступице. Эту систему часто называют «подделкой», потому что (в случае барашковых центральных гаек) иногда используется большой свинцовый молоток для ослабления или затягивания центральной гайки (где гайка барашковая). Даже если гайка имеет шестигранную форму, большой специальный ключ может иметь удлиненные рычаги, которые позволяют использовать свинцовый молоток, чтобы «выбить» гайку. Термин «штифтовой привод» относится к ряду коротких установочных штифтов, расположенных на поверхности ступицы, которые входят в отверстия в задней части центра колеса. Установка колеса на эти штифты предотвращает вращение колеса относительно ступицы. По сути, термины «подделка» и «штифт» являются синонимами.

Важно помнить, что система подделки колес может иметь левостороннюю и правостороннюю резьбу на противоположных сторонах автомобиля. Очень важно знать это, прежде чем пытаться ослабить гайку с левой резьбой, повернув ее против часовой стрелки. Некоторые системы штифтового привода имеют правую резьбу с правой стороны автомобиля и левую резьбу с левой стороны; в то время как некоторые автомобили могут иметь противоположное значение (левая резьба справа и правая резьба слева).

В качестве примера экзотического применения в более поздних моделях центральные гайки на Porsche Carrera GT 2005 года имеют шлицевое зацепление, для обслуживания которого требуется специальный специальный инструмент Porsche. Этот инструмент для торцевых головок является частью набора инструментов Porsche для увеличения крутящего момента. Гнездо входит в зацепление с гайкой, а к гнезду крепится специальный редуктор с множителем крутящего момента. Спецификация крутящего момента Porsche для этих гаек составляет 407 футо-фунтов. Поначалу это звучит как невозможное (в конце концов, у скольких людей в ящике с инструментами лежит динамометрический ключ на 400+ футофунтов?). Однако именно здесь вступает в действие множитель крутящего момента. Просто настройте динамометрический ключ на 128 футо-фунтов. и прикрепите его к инструменту умножения. Когда вы тянете всего лишь до 128 футо-фунтов, коробка передач с множителем преобразует это количество силы в эффективные 407 футо-фунтов. Инструмент не из дешевых (около 2000 долларов у местного дилера Porsche), но он делает работу простой и точной.

Естественно, поскольку только одна большая гайка фиксирует колесо на месте, вы должны убедиться, что гайка случайно не ослабнет. В дополнение к достижению указанного значения крутящего момента при затяжке гайки часто используется резервная система для сохранения положения гайки. Если гайка представляет собой крыльчатую гайку, можно использовать контровочную проволоку из нержавеющей стали, чтобы застраховаться от ослабления (проволока проходит через маленькое отверстие в одном из крыльев к маленькому отверстию в спице колеса). В случае с Porsche Carrera GT гайки из сплава имеют подпружиненный язычок, который входит в паз шпинделя.

Еще один потенциальный пример магазина, столкнувшегося с колесами со штифтами, — покупатель, владеющий репликой AC Cobra. В то время как большинство этих автомобилей (обычно называемых «китовыми» автомобилями Cobra) будут оснащены обычными ступицами с пятью болтами вместе с традиционными колесными гайками, некоторые примеры могут иметь оригинальную систему ступицы с приводом от штифта, в которой гайка центрального шпинделя навинчивается на шпиндель с гайкой с тремя лопастями, которую необходимо ослабить или затянуть с помощью свинцового молотка. Затем для этого винтажного стиля требуются средства, предотвращающие ослабление гайки. Это включает в себя установку отрезка контровочной проволоки из нержавеющей стали, которая соединяет одно из «крыльев» гайки с колесом (небольшие отверстия для проволоки должны быть как на крыльях, так и на колесе). хорошо знать процедуру, если возникнут обстоятельства. ■

Наука крепления колес: самое время освежить свои знания в этой серьезной теме | 2007-01-01

Базовые знания о креплениях колес имеют решающее значение для правильной установки колес. К сожалению, эта тема слишком часто воспринимается как должное. В конце концов, если колеса не закреплены на автомобиле должным образом, последствия могут варьироваться от повреждения колеса или крепежа до катастрофического отказа.

В этой статье кратко обсуждаются виды крепежа, размер и шаг резьбы, а также рекомендации по установке.

Обратите внимание, что не для всех колесных креплений используются колесные гайки (или, используя распространенный жаргонный термин, гайки с проушинами ). В некоторых транспортных средствах требуется использование колесных болтов, а ступицы имеют отверстия с внутренней резьбой. Итак, если говорить в общих чертах, правильнее называть колесных креплений , так как этот термин охватывает все виды.

Размеры крепежа

Размер любого резьбового крепежа зависит от нескольких параметров, включая диаметр, шаг резьбы и длину. Ниже приведены основы.

Диаметр резьбы относится к диаметру резьбовой части крепежного изделия (внешний диаметр стержня болта или шпильки). Например, если вы измерите диаметр резьбы 1/2-дюймовой шпильки с помощью штангенциркуля, диаметр, измеренный на вершинах резьбы, будет составлять почти 1/2 дюйма (обычно точное измерение будет 0,005–0,008 дюйма или около того). меньше ровно 1/2 дюйма). Колесные крепления существуют как в дюймовом, так и в метрическом формате. Обычные колесные крепления дюймового формата включают 7/16-дюймовые, 1/2-дюймовые и 9-дюймовые./ 16 дюймов. Обычные колесные крепления метрического формата включают 10 мм, 12 мм и 14 мм.

[PAGEBREAK]

Шаг резьбы относится к количеству витков или расстоянию между витками.

В дюймовом формате шаг относится к числу витков резьбы в пределах одного дюйма длины резьбы. Например, застежка 1/2 дюйма x 20 имеет диаметр 1/2 дюйма и имеет 20 витков резьбы на дюйм длины участка резьбы. Шаг 20 обычно называют «мелкой» резьбой, по сравнению с размером 1/2 дюйма x 13, который будет иметь только 13 нитей на дюйм, что обычно называют «грубой» резьбой. Термины грубый или мелкий являются относительными терминами, в зависимости от диаметра резьбы. Например, болт диаметром 1/4 дюйма с шагом резьбы 20 считается крупным, а шаг резьбы 28 считается мелким. Для болта большего диаметра, например болта 1/2 дюйма, шаг 20 является хорошим, а шаг 13 — грубым.

В метрическом формате шаг резьбы означает расстояние между витками. Например, шаг резьбы 1,25 означает, что расстояние между двумя соседними витками составляет 1,25 мм. Если шаг резьбы 1,50, расстояние между витками 1,5 мм. В метрическом формате чем выше число, тем более «крупный» шаг резьбы. Например, шаг 1,0 означает «очень мелкий», шаг 1,25 — «средний», шаг 1,5 — «средний», а шаг 1,75 — «грубый».

Хотя поначалу это может показаться запутанным, как только вы поймете принцип измерения, вам будет легко определить размер резьбы.

Что касается колесных креплений, то резьба всегда в порядке. По сравнению с крупной резьбой это обеспечивает повышенную прочность болта и потенциальную зажимную нагрузку. Если колесный крепеж имеет диаметр 7/16 дюйма, шаг резьбы будет 20. Если диаметр 1/2 дюйма, шаг резьбы будет 20. Если диаметр 9/16 дюйма, шаг резьбы будет 18. Метрическое колесо крепежные детали будут иметь шаг резьбы 1,25 или 1,5, независимо от диаметра резьбы.

Длина зацепления резьбы имеет решающее значение. Минимальная длина зацепления резьбы должна быть равна или больше диаметра крепежной детали. Другими словами, если шпилька имеет диаметр 1/2 дюйма, гайка должна войти в зацепление со шпилькой не менее чем на 1/2 дюйма. В противном случае необходимо использовать либо более длинную шпильку, либо более длинную гайку. Если требуется более длинная гайка, она должна выступать дальше через отверстие в колесе, чтобы соответствовать шпильке.

Использование более длинных гаек возможно, если гайка имеет удлиненный стержень, обеспечивающий большую длину резьбы. Это будет варьироваться в зависимости от типа ореха. Если это невозможно, необходимо использовать более длинную шпильку.

При использовании колесных болтов или гаек с колпачками необходимо соблюдать осторожность, чтобы болт или гайка не упирались в дно. Например, если шпилька имеет один дюйм открытой длины для зацепления с гайкой, но резьбовое отверстие в гайке имеет глубину всего 3/4 дюйма, гайка упрется в шпильку и не будет прижимать колесо к колесу. центр. Обратите внимание на длину, вместо того, чтобы вслепую накручивать любые гайки, которые есть под рукой.

[PAGEBREAK]

Тип привода крепежа

Обычные типы привода крепежа колеса включают в себя шестигранник с наружной или внутренней резьбой или шлицевой привод с рядом канавок или шлицов.

Для шлицевого привода требуется специальная шлицевая головка, а для гаек или болтов с наружной шестигранной головкой требуется шестигранная головка. Крепежные детали с шлицевым приводом малого диаметра обычно встречаются на многих колесах типа «тюнер», чтобы приспособить небольшие площади ступиц. Точно так же гайка или болт с внутренней шестигранной головкой позволяют использовать крепежные детали меньшего наружного диаметра в условиях ограниченного пространства. Для этого требуется использование шестигранной насадки (на сленге это часто называют шестигранным ключом, что не всегда правильно, поскольку термин «шестигранный» на самом деле обозначает конкретную марку инструмента).

Короче говоря, если вы планируете обслуживать современные нестандартные колеса, важно понимать, что вам понадобится более широкий набор инструментов, помимо базового набора торцевых ключей с шестигранной головкой.

Еще один момент, о котором стоит упомянуть, касается толщины стенки раструба. Во многих случаях зазор между крепежным элементом и входной полостью отверстия под болт колеса очень мал, что требует использования тонкостенных гнезд, чтобы избежать царапин на поверхности колеса. Это то, что многие магазины склонны игнорировать, пока не придет время установить или снять колесо.

Наше предложение состоит в том, чтобы иметь небольшой запас тонкостенных торцевых головок на 1/2 дюйма (для обслуживания колесных гаек или болтов с шестигранной головкой), предназначенных только для обслуживания нестандартных колес. Еще одно преимущество этого подхода, если вы не используете эти головки для рутинных ремонтных работ, заключается в том, что розетки останутся «здоровыми» (чистыми, с минимальным износом и заусенцами, которые могут повредить хромированные крепежные детали).

Типы посадочных мест для колес

«Посадочное место» относится к фактической площади контакта между головкой крепежного элемента и колесом.

Очень важно понимать, что форма посадки крепежного элемента должна соответствовать форме посадки на колесе. Если используется неправильный стиль посадки, колесо просто не будет правильно закреплено на ступице. Если форма посадки крепежного элемента не соответствует форме колеса, вы, вероятно, повредите отделку колеса, и, что более важно, колесо в конечном итоге ослабнет и будет шататься при движении относительно ступицы. В скором времени любой зазор между колесом и крепежными элементами приведет к разрушению отверстий для крепежных элементов колеса, что приведет либо к серьезному повреждению колеса, либо к полной потере шины и колеса в сборе.

Наиболее часто встречающиеся стили седла включают радиусные, конические и плоские («mag»). Эти термины относятся к форме седла (где застежка соприкасается с отверстием для застежки в колесе).

[PAGEBREAK]

Радиус

Радиусные седла также называются «шариковыми», поскольку основание гайки (или основание головки колесного болта) имеет форму шара, который входит в гнездо колеса. закругленный рельеф шара на монтажном отверстии колеса.

Коническое

Часто называемое «коническим» седлом, седло конической формы имеет наклонную стенку сиденья (форма «конуса»). Застежка будет иметь гнездо конуса с наружной резьбой, а колесо будет иметь входное отверстие конуса с внутренней резьбой. Наиболее распространенный угол конусности составляет 60 градусов.

Mag

Колесная гайка «mag» имеет плоскую контактную площадку на колесе (гайка обычно имеет толстую плоскую шайбу). Гайка магнитного типа может также иметь гладкий хвостовик с внешней стенкой, который помогает центрировать колесо по конструкции, ориентированной на проушины, поскольку хвостовик входит в отверстие под болт колеса и служит направляющим штифтом для центрирования отверстия колеса над шпилькой колеса.

При использовании колпачковой гайки (где отверстие с внутренней резьбой не проходит через гайку до конца) важно обращать внимание на длину зацепления резьбы. По крайней мере, гайка должна войти в зацепление со шпилькой на глубину, равную диаметру шпильки.

Например, если диаметр шпильки составляет 12 мм, гайка должна навинчиваться на шпильку на глубину не менее 12 мм. Также следите за тем, чтобы шпилька не упиралась в гайку. Если шпилька упрется в дно, достичь полной зажимной нагрузки будет невозможно.

Момент затяжки крепежа

ПРИМЕЧАНИЕ. Перед установкой любого колеса проверьте состояние резьбы системы крепления (гайки и шпильки или болты и резьба ступицы). Вся резьба должна быть чистой и не содержать грязи, жира, песка и т. д. Если обнаружены заусенцы или плоские участки, замените неисправный крепеж.

Поскольку резьбовые крепления для колес являются единственным средством крепления шины/колеса в сборе к транспортному средству, при установке следует соблюдать особую осторожность. Это означает, что нужно обращать внимание как на степень затяжки, так и на схему затяжки.

Все резьбовые соединения должны слегка растягиваться при полной затяжке в соответствии со спецификацией. Это создает правильный предварительный натяг , необходимый для закрепления колеса.

Если крепления колес недостаточно затянуты, они со временем ослабнут, что приведет к повреждению колеса или его отделению от автомобиля. Если крепежные детали затянуты слишком сильно, шпилька колеса или болт могут постоянно растягиваться (выходя за пределы расчетного диапазона упругости). Чрезмерная затяжка может привести к поломке крепежа или, по крайней мере, к большим трудностям при снятии в будущем. Особенно при работе с современными легкосплавными дисками, а иногда и с легкими (и тонкими) дисками, могут возникать сильные вибрации колес при торможении, если колеса затянуты неправильно или неравномерно.

[PAGEBREAK]

Только для способ обеспечения правильной зажимной нагрузки заключается в использовании динамометрического ключа. В идеальном мире все крепления колес должны затягиваться с помощью калиброванного динамометрического ключа. В реальном мире вам, по крайней мере, нужно провести черту в отношении нестандартных колес. Каждое нестандартное колесо следует устанавливать, затягивая крепеж динамометрическим ключом. Исключений нет. Да, использование динамометрического ключа требует больше времени, чем использование ударного пистолета, но когда кто-то покупает комплект нестандартных колес, он ожидает (и справедливо), что установка будет выполнена правильно.

Всегда соблюдайте требования по крутящему моменту, указанные производителем автомобиля или производителем колес. Просто помните, что жестче не обязательно лучше .

Никогда не используйте ударный пистолет для затяжки нестандартных колесных креплений. Мало того, что уровень затяжки будет подозрительным, но использование ударного инструмента может легко повредить крепежные детали или прилегающую поверхность колеса с косметической точки зрения.

СОВЕТ ПО УСТАНОВКЕ: Поскольку использование разнородных металлов (алюминиевое колесо, соединенное со стальной ступицей) может привести к электролизу (коррозия, вызывающая прилипание колеса к ступице), перед установкой колеса нанесите очень тонкий слой противозадирной пасты на поверхность ступицы, где колесо соприкасается. Избегайте нанесения избыточного количества состава, так как любой излишек может вылететь в результате действия центробежной силы и может загрязнить переднюю часть колеса или тормозные поверхности. Тонкий слой этого состава позволит легко снимать колеса в будущем.

По номерам: Дюймовый и метрический форматы различаются

В дюймовом формате, чем выше число шага, тем тоньше резьба.

В метрическом формате чем меньше число, тем тоньше резьба.

[PAGEBREAK]

Сделайте правильный идентификатор крепежа: не путайте размер резьбы с размером ключа

Распространенной ошибкой является неправильное определение крепежа на основе размера ключа, необходимого для обслуживания гайки или болта.

Например, поскольку для обслуживания 1/2-дюймовой гайки может потребоваться торцовый ключ на 3/4 дюйма, кто-то может называть гайку гайкой «3/4», даже если диаметр резьбы составляет 1/2 дюйма. 2 дюйма. Размер шестигранника гайки или болта не имеет ничего общего с фактическим диаметром резьбы!

Размер резьбы всегда основан на диаметре области резьбы. Всегда ссылайтесь на размер любого крепежа в соответствии с диаметром резьбы, , а не , на размер требуемого инструмента.

С помощью доступных измерительных инструментов легко определить диаметр, шаг и длину резьбы любого крепежного элемента.

Эти инструменты включают комбинированную калибровочную карту для болтов и гаек (обычно сделанную из пластика, с одной картой для измерения как дюймовых, так и метрических размеров) и два калибра шага резьбы (один для дюймовой и один для метрической).

Сломанные гайки и шпильки Subaru. Почему они ломаются?

Почему шпильки Subaru продолжают ломаться?

Проблема с гайками крепления Subaru

Иногда гайка крепления заедает, и шпилька отламывается, когда вы пытаетесь ее снять. Это нормальная часть ремонта автомобиля. Иногда из-за того, что машина приехала откуда-то со снегом и солью. Или это может быть потому, что кто-то не выровнял резьбу правильно, но затем все равно затянул гайку. Кроме того, в нашей профессии есть люди, которые думают, что «чем больше, тем лучше», и применяют эту философию к крутящему моменту зажимной гайки, в результате чего зажимная гайка приваривается к шпильке.

Что ненормально, так это то, что многие шпильки отламываются. Бррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррп гайковерт, когда шпилька ломается. Дерьмо говорит механик, но эй, такие вещи могут случиться, поэтому он переходит к следующей гайке.

Бррррррррррррррррррррррррррррррррррррррррррррррррррар «Что за чертовщина здесь происходит!» — ругается механик. Это ненормально, и теперь он сварливый. Дополнительное время, необходимое для замены этих шипов, будет иметь эффект домино на оставшуюся часть его дня, и ему, возможно, придется пропустить обед или рискнуть разочаровать одного или нескольких своих клиентов. Некоторые люди считают, что замерзшие шпильки являются признаком того, что последний человек, который обслуживает автомобиль, вероятно, не должен обслуживать автомобили. В одних случаях это может быть правдой, а в других нет.

Вот в чем дело. Похоже, что «плохие механики» в наши дни непропорционально нацеливаются на гайки Subaru. Когда большинство сломанных гаек приходится на автомобили Subaru, начинаешь думать, что, возможно, в поломке есть какая-то роль автомобиля.

Чем отличаются гайки и шпильки Subaru?

Почти во всех японских автомобилях используются 12-миллиметровые гайки и шпильки. Это диаметр резьбовой части шпильки. Subaru и Nissan делают что-то немного отличное от других производителей; они используют шаг резьбы 1,25. Все остальные японские производители используют шаг резьбы 1,5. Шаг резьбы — это расстояние от вершины до вершины или от впадины до впадины в миллиметрах. Шпилька Subaru имеет вершины резьбы, расположенные на расстоянии 1,25 мм друг от друга. У Toyota или Honda вершины резьбы расположены на расстоянии 1,5 мм друг от друга.

С одной стороны, шпилька Subaru должна быть прочнее

Почти все резьбы имеют треугольную форму с углами 60 градусов. Следовательно, если вершины резьбы расходятся дальше друг от друга, резьбу необходимо нарезать глубже в 12-мм стержень. Таким образом, это будет означать, что если вы будете тянуть за оба конца шпильки 12 x 1,25 до щелчка, потребуется больше усилий, чем для шпильки 12 x 1,5. Корень резьбы (впадина) глубже на шпильке 1,5, поэтому, по сути, это стержень меньшего диаметра и слабее.

Таким образом, шпилька 12 x 1,25 должна иметь большую прочность на растяжение, чем шпилька 12 x 1,5, однако есть неподтвержденные данные о том, что они ломаются чаще. Почему?

Прочность на растяжение — это еще не все

Хотя шпилька 12 x 1,25 прочнее, у резьбы есть некоторые проблемы.

Металлические опилки чаще используются на шпильках Subaru. Во-первых, после снятия я часто нахожу металлические опилки на шпильке.

Это гораздо реже встречается на шпильках с шагом 1,5. Кусочки металла могут образовывать «снежный ком», а затем создавать давление и тепло, которые могут привести к истиранию. В общем, шпильки просто протираю тряпкой, не хочу сдувать везде тормозную пыль сжатым воздухом. Я не знаю, почему опилки чаще встречаются на проушинах с шагом 1,25, но это может иметь какое-то отношение к следующей проблеме.

Крутящий момент

Крутящий момент — это «крутящая сила». Почти все крепежные изделия имеют спецификацию крутящего момента, а для критических крепежных деталей механики используют динамометрический ключ, чтобы затянуть крепеж в соответствии со спецификацией производителя. Еще в 1980-х и начале 1990-х никто не измерял крутящий момент на колесных гайках. На самом деле ударные гайковерты, которые мы использовали в то время, были не такими уж мощными, и нередко приходилось проверять все зажимные гайки вручную после того, как скрутили их с помощью ударного гайковерта, потому что в зависимости от мощности вашего ударного гайковерта гайки могли быть недостаточно затянуты.

Современные ударные гайковерты очень мощные. Многие могут легко сломать 12-миллиметровый болт. Это стало проблемой, поскольку механики купили новые пистолеты и начали перетягивать гайки крепления, что привело к повреждению ободов и роторов. Было большое отраслевое движение по перевоспитанию старожилов и обучению следующего поколения. Теперь почти все механики используют либо «динамические стержни» (устройство, которое прикрепляется к ударному пистолету, чтобы ограничить его выход до фиксированного номинала), либо динамометрический ключ.

Ничего из этого не относится к Subaru. Колесные гайки должны быть затянуты на всех автомобилях. Что характерно для Subaru, так это шаг резьбы 1,25. Если к застежке с шагом 1,25 и застежке с шагом 1,5 приложить одинаковый крутящий момент, то застежка с шагом 1,25 будет более тугой, то есть усилие зажима будет выше.

Есть две проблемы с крутящим моментом. Во-первых, механики могут не искать крутящий момент для каждой машины. Во-вторых, недавние рекомендации Subaru по крутящему моменту кажутся мне немного странными, но я допускаю, что у них могут быть причины, выходящие за рамки моего понимания.

Механика

Начнем с механики. В общем, рекомендации по крутящему моменту основаны на 4 вещах.

1. диаметр застежки
2. шаг застежки
3. прочность застежки
4. уникальные дизайнерские ситуации и крепящиеся материалы

Так как японские шпильки почти все 12 мм, и все они удерживают колеса, а те, которые имеют маркировку, имеют размер 10,9, единственное реальное различие заключается в шаге резьбы. Как вы можете себе представить, характеристики крутящего момента очень похожи: от 75 фут/фунтов до 85 фут/фунтов довольно типично. Большую часть времени механик будет использовать динамометрический рычаг 80 ft/lb, не сверяясь с руководством.

Причина, по которой я поднимаю эту тему, заключается в том, что я помнил, что говорил ранее; резьба 1,25, затянутая до 80 фут/фунт, будет иметь большее зажимное усилие, чем резьба 1,5, затянутая до 80 фут/фунт. Может ли быть так, что торсионные палки 80 ft/lbs перетягивают гайки Subaru до такой степени, что они начинают раздражать?

Спецификация крутящего момента Subaru

Это может показаться правдоподобным, если вы посмотрите на старую спецификацию крутящего момента Subaru. Например, более старый Forester 2005 года выпуска имел характеристики 65,8 фут/фунт. Восемьдесят больше, чем 65, так что, возможно, 80-фунтовые торсионные палки убивают гайки и шпильки Subaru. Это кажется верным, пока вы не посмотрите на новые рекомендации Subaru по крутящему моменту. Например, спецификация Crosstrek 2013 года составляет 88,5 фута/фунта. Имейте в виду, что обе машины имели одинаковую шпильку, номер детали 28171 AJ000.

Почему рекомендации разные? Я не знаю. Я никогда не считал крутящий момент колеса слишком важным. Пока он ровный, не настолько тугой, что это может повредить, и не настолько ослабленный, чтобы колесо отвалилось, вероятно, все в порядке. Основная причина, по которой мы сейчас затягиваем гайки с проушинами, заключается в том, чтобы люди не могли затянуть их до 350 фут/фунт с помощью ударного пистолета.

Может ли проблема заключаться в новой спецификации Subaru с более высоким крутящим моментом? Возможно, но если вы посмотрите на стандартную таблицу значений момента затяжки болтов, то 12 x 1,25 10,9болт должен быть затянут примерно до 135 футов/фунтов, так что не похоже, что 88 футов/фунтов будут проблемой.

Мелкую резьбу легче нарезать

Закрутить гайку с шагом 1,25 сложнее, чем гайку с шагом 1,5. Если гайка имеет крестообразную резьбу, она непременно заедает и заедает. Это проблема? Я сомневаюсь в этом.

Отрицательные характеристики мелкой резьбы

Думаю, наиболее правдоподобный ответ можно найти на сайте Boltscience.com. Если вы прокрутите страницу вниз до раздела «Каковы преимущества крепежа с мелкой резьбой по сравнению с крепежом с обычной резьбой». Они перечисляют ряд недостатков тонких нитей. А именно:

1. Мелкая резьба более подвержена истиранию, чем грубая.

2. Они требуют более длинной резьбы и более подвержены повреждениям и загрязнению резьбы.

3. Они также менее подходят для высокоскоростной сборки, так как при затяжке они чаще заедают.

Истирание – это перенос металла при трении двух металлических частей друг о друга. Часто мы заканчиваем тем, что нарезаем резьбу на шпильке и заменяем гайку, потому что после снятия к шпильке прилипают кусочки металла. Так что это, безусловно, правда.

Более подвержен повреждениям и засорению резьбы. Это совпадает с металлическими опилками, которые мы находим на шпильках.

В меньшей степени подходит для высокоскоростной сборки и с большей вероятностью заедает при затягивании. Ударные гайковерты, безусловно, высокоскоростные. У меня было несколько механиков, которые сообщали, что гайка начала заедать по ходу движения, поэтому им пришлось перевернуть гайку, очистить резьбу и заменить гайку. Теперь, если механик не тратит время на это, а просто закручивает гайку, даже если она начинает становиться жесткой, следующему парню, возможно, придется сломать шпильку, чтобы снять колесо.

Значит ли это, что в каждой застрявшей гайке виноват механик? Ну, а если он сознательно наелся, то конечно. Тем не менее, может быть невозможно заметить истирание каждый раз, когда оно начинает происходить, и вполне возможно, что механик, который компетентен и делает все возможное, может.

Как решить проблему с гайкой Subaru

Я вкратце рассказал о переделке 1. 5 для всех желающих, но это может вызвать проблемы, когда какой-нибудь бедняга закажет новую гайку на основе модели. Мы могли бы перейти на шпильки ARP, которые намного лучше стоковых, но это было бы слишком дорого. Я думаю, что лучшим решением является то же самое решение, которое люди используют для крепежных деталей из нержавеющей стали, которые чрезвычайно подвержены истиранию — смазка. Противозадирные, масло, смазка, что угодно. Любой из них предотвратит истирание и уменьшит износ.

Почему все еще не делают этого? Потому что нам не положено. Кольцевые гайки предназначены для установки всухую, и именно на этом основаны рекомендации по моменту затяжки. Сила зажима крепежа со смазкой будет выше, чем у сухого крепежа при том же крутящем моменте. Однако я уже упоминал, что Subaru выпустила спецификации от 65 ft/lbs до 88 ft/lbs для одной и той же детали. Я утверждаю, что это не так важно.

Это также может способствовать более медленному вращению гайки во время сборки. Спусковой крючок ударного пистолета не нужно полностью отводить назад. Небольшое изящество спускового крючка для снижения числа оборотов во время сборки может помочь предотвратить заедание. Это не повредит и не займет значительного дополнительного времени.

Замена шпилек Subaru

Перед заменой шпильки необходимо снять тормозной суппорт и ротор. Проушины Subaru запрессованы в ступицу. Старую шпильку удаляют, ударив по ней молотком. Затем устанавливается новая шпилька.

На этом автомобиле шпильку можно снять и заменить, не снимая ступицу, но так бывает не всегда. Иногда за ступицей нет зазора, и старую шпильку нельзя снять, а новую установить. В этом случае необходимо снять весь поворотный кулак и выпрессовать ступицу. Операция прессования повреждает подшипник колеса, поэтому его также необходимо заменить.

Нет возможности запрессовать новую шпильку, когда ступица все еще на автомобиле, поэтому вместо этого мы вставляем новую шпильку на место. Пакет шайб предотвращает истирание ступицы и уменьшает трение во время установки. Мы используем обычную гайку (не накидную гайку), чтобы затянуть шпильку на место.

No related posts.
