Электролит: основа свинцово-кислотных автомобильных аккумуляторов
В качестве стартерных батарей в автотранспорте используются свинцово-кислотные аккумуляторы. Функционирование аккумулятора обеспечивается специальным раствором серной кислоты — электролитом. О том, что такое аккумуляторный электролит, каких типов он бывает, и как его использовать — читайте в статье.
Что такое электролит?
Аккумуляторный электролит — водный раствор серной кислоты, предназначенный для использования в свинцово-кислотных аккумуляторных батареях (АКБ). Электролит готовится путем растворения концентрированной серной кислоты в дистиллированной воде, молекулы кислоты в данном растворе диссоциируют (распадаются) на ионы — это явление наделяет электролит электропроводящими свойствами.
Аккумуляторный электролит имеет следующее назначение:
- Изготовление аккумуляторных батарей;
- Ввод в эксплуатацию сухозаряженных батарей;
- Восстановление АКБ при загрязнении или утечке электролита, коротких замыканиях между пластинами и других неисправностях.
Но прежде, чем применять электролит для той или иной цели, необходимо разобраться в его характеристиках и особенностях применения.
Зачем в аккумуляторе электролит?
Электролит, свинцовые пластины и пористый диоксид свинца (PbO2) — три основных компонента свинцово-кислотного аккумулятора. Именно в присутствии кислотного электролита протекают электрохимические реакции, делающие возможным накопление и отдачу аккумулятором электрического заряда.
Во время разряда АКБ металлический свинец и оксид свинца вступают в реакцию с серной кислотой (точнее — с ее отрицательными ионами SO4 и положительными ионами H), образуя сульфат свинца (PbSO4) и воду, при этом на анодных пластинах выделяются избыточные электроны. На катодных пластинах, напротив, наблюдается недостаток электронов, благодаря этому при замыкании анода и катода между ними возникает электрический ток. Во время заряда АКБ проходят обратные реакции — под действием тока от стороннего источника из сульфата свинца образуются чистый свинец, диоксид свинца и кислота.
В ходе данных реакций количество серной кислоты и воды в электролите изменяется, что приводит к изменению его плотности и объема. При разряде АКБ концентрация кислоты понижается, а концентрация воды немного увеличивается, что приводит к падению плотности и к некоторому увеличению объема электролита. В процессе заряда плотность повышается, а объем несколько понижается.
Типы и характеристики электролитов
Электролит изготавливается смешиванием концентрированной серной кислоты и дистиллированной воды в строго определенных пропорциях. Для изготовления электролита используется специальная аккумуляторная серная кислота (по ГОСТ 667-73) и дистиллированная вода (по ГОСТ 6709-72). Данный раствор используется во всех типах современных свинцово-кислотных аккумуляторов.
Главная характеристика электролита — плотность. Для нормальной работы АКБ плотность электролита должна лежать в пределах 1,23-1,4 г/куб. см, так как именно при такой плотности раствор имеет максимальную электропроводность.
Однако плотность концентрированной серной кислоты составляет 1,83 г/куб. см, поэтому для достижения необходимой плотности кислота смешивается с водой.
Плотность электролита в значительной степени зависит от двух параметров: температуры и степени заряда аккумулятора.
О зависимости плотности электролита в зависимости от заряда АКБ мы сказали выше: при заряде плотность повышается, при разряде — понижается. Зависимость плотности электролита от температуры простая: при снижении температуры плотность падает, при повышении — возрастает. Поэтому нормальная плотность определяет при температуре +25°C, а чтобы верно измерять плотность при любой температуре, используют таблицу поправок к показаниям ареометра:
| Температура электролита, °C |

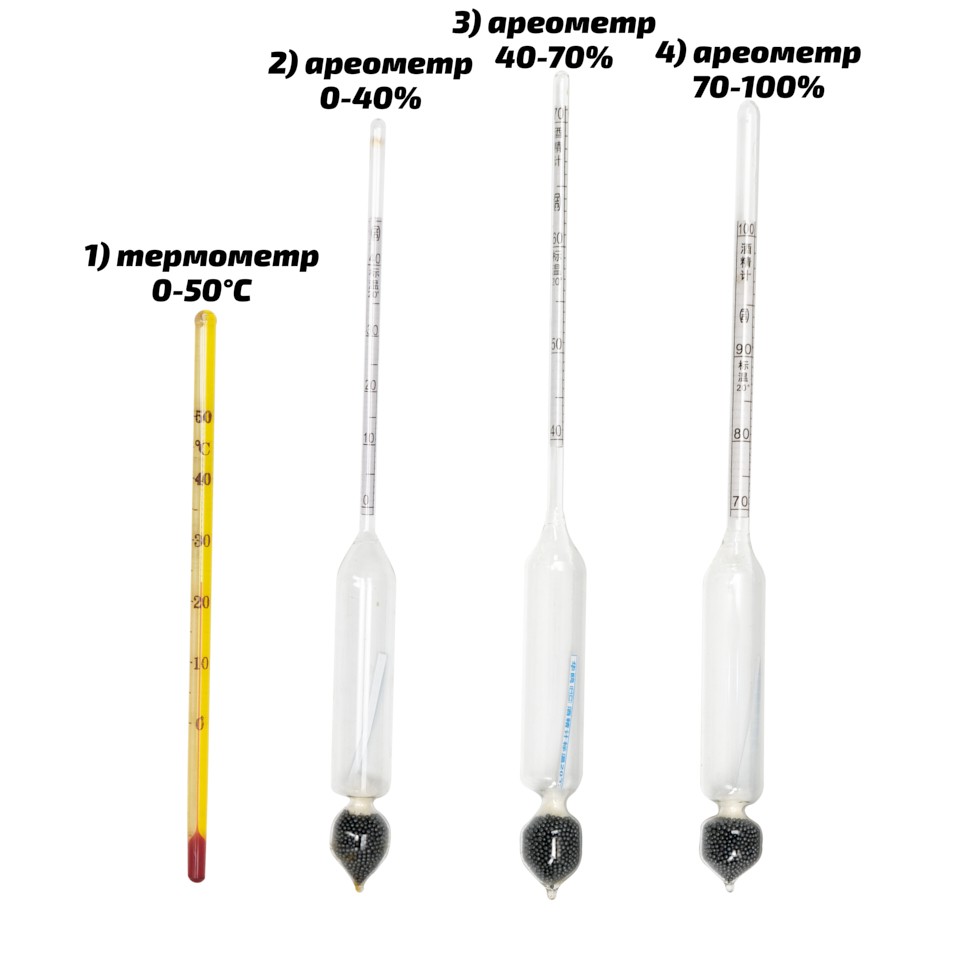

Поправка к показаниям ареометра, г/куб. см |
|---|---|
| -55 … -41 | -0,05 |
| -40 … -26 | -0,04 |
| -25 … -11 | -0,03 |
| -10 … +4 | -0,02 |
| +5 … +19 | -0,01 |
| +20 … +30 | 0 |
| +31 … +45 | +0,01 |
| +46 … +60 | +0,02 |
Например, если электролит при температуре +25°C имеет плотность 1,28 г/куб.
см, то при температуре -15°C он имеет плотность 1,25 г/куб. см, а при нагреве до +50°C (что часто бывает в подкапотном пространстве автомобиля) плотность повышается до 1,3 г/куб. см.
Чтобы компенсировать изменение плотности электролита в АКБ транспортных средств, эксплуатируемых в различных климатических поясах, применяются электролиты большей или меньшей плотности:
- Летние и для жаркого климата — плотностью 1,23-1,24 г/куб.см;
- Для умеренного и холодного климата — 1,27-1,28 г/куб.см;
- Зимние и для холодного климата — 1,3-1,34 г/куб.см.
Кроме того, при повышении плотности электролита повышается его морозоустойчивость — более плотные электролиты устойчивы к замерзанию, поэтому они лучше подходят для эксплуатации в холодное время года и в холодных климатических поясах.
Сегодня можно купить электролит необходимой плотности, освободив себя от непростой процедуры приготовления правильного по характеристикам электролита из кислоты и воды.
Электролит продается в тарах емкостью от 1 до 20 литров, поэтому всегда можно приобрести нужный для работы объем.
Использование аккумуляторного электролита
Сразу нужно отметить, что электролит не используется для текущего обслуживания аккумулятора. Наиболее часто в АКБ снижается уровень электролита и падает его уровень, в этом случае обслуживание выполняется добавлением воды. Дело в том, что в процессе работы аккумулятора из электролита испаряется вода, а кислота остается на месте. Также потеря воды может возникать в случае перезаряда аккумулятора — при достижении определенной плотности концентрация серной кислоты в электролите снижается и ее уже не хватает для нормального протекания указанных выше электролитических реакций. В этих условиях начинается процесс электрохимического разложения воды на водород и кислород — это проявляется «кипением» электролита, а образовавшиеся газы улетучиваются. В обоих случаях — при испарении и разложении воды — плотность электролита повышается, для ее восстановления необходимо использовать воду.
Наиболее часто электролит применяется для восстановления работы аккумулятора в случае замерзания электролита с последующей потерей его характеристик. Если электролит в АКБ замерз, то, прежде всего, необходимо занести его в теплое помещение и дождаться оттаивания. После этого аккумулятор следует поставить на зарядку с малым током — рекомендуется ток около 1 ампера и срок зарядки до 2 суток. В ходе зарядки нужно измерять плотность электролита, если она начнет повышаться, то его можно нормально зарядить и эксплуатировать.
Если же ни при каких условиях плотность не повышается, то следует произвести замену электролита. Это выполняется следующим образом:
- Слить электролит из всех банок батареи;
- Промыть банки дистиллированной водой;
- Добавить новый электролит до указанного уровня;
- Оставить аккумулятор на 2-3 часа для пропитки пластин электролитов;
- Зарядить АКБ малым током 0,5-1 ампер в течение 2 суток.
Зарядку следует остановить, когда плотность электролита и напряжение на клеммах будут стабильными в течение хотя бы двух часов.
Но если замерзание аккумулятора вызвало деформацию или разрушение пластин, то менять электролит уже бесполезно — нужно покупать новую батарею.
Аналогично устраняются и другие проблемы с аккумулятором — утечка или загрязнение электролита, ремонт АКБ после короткого замыкания и т.д. Но в этих случаях прежде нужно проверить аккумулятор на целостность и ремонтопригодность, при обнаружении трещин и других физических повреждений батарея ремонту не подлежит, ее нужно утилизировать.
Особый случай — ввод в эксплуатацию сухозаряженных аккумуляторов, которые поставляются без электролита. Обычно для подготовки такого аккумулятора его нужно заполнить электролитом и дождаться достижения необходимой плотности — все эти действия обязательно прописаны в инструкции к аккумулятору. Предварительную зарядку сухозаряженного АКБ проводить не нужно!
Во всех случаях необходимо правильно рассчитывать объем электролита, чтобы сделать правильную покупку. Объем электролита в АКБ зависит от его напряжения и электрической емкости.
Наиболее распространенные 12-вольтовые аккумуляторные батареи емкостью 55-60 А·ч вмещают 2,5-3 литра, емкостью 75-90 А·ч — от 3,5 до 5 литров. Большие 24-вольтовые АКБ емкостью свыше 100 А·ч могут содержать 10 и более литров электролита. При покупке рекомендуется брать электролит с небольшим запасом, так как в процессе работы возможны непредвиденные потери и утечки.
Эксплуатация, зарядка, хранение аккумуляторной батареи
23.12.2019Содержание
1. Техническое отступление
2.Основные характеристики аккумуляторных батарей2.1. Расход воды3. Терминология
2.2. Долговечность батареи
2.3. Рекомендации по эксплуатации
4. Маркировка АКБ
5. Выбор и покупка АКБ
6. Установка АКБ
7. Рекомендации по эксплуатации и обслуживанию7.1. Обслуживание АКБ в процессе эксплуатации8. Особенности эксплуатации АКБ в зимний период
7.2. Продление жизни новой батарее
7.8.1. Прикуривание от другого автомобиля9. Особенности эксплуатации АКБ в летний период
10. Вопросы безопасности
11. Хранение аккумуляторной батареи
12. Приложения12.1. Реанимация аккумулятора
12.2. Ещё несколько способов, основанных на использовании электрического тока
3. Зарядка аккумулятора зарядным устройствомСкрыть содержание
1. Техническое отступление
Назначение автомобильной аккумуляторной батареи понятно каждому мало-мальски сведущему в технических вопросах автолюбителю. С первой ее функцией — обеспечением запуска двигателя — мы сталкиваемся каждый день. Есть и вторая — реже применяемая, но от того не менее значимая — использование в качестве аварийного источника питания при выходе из строя генератора. Кроме того, на современных автомобилях с инжекторным впрыском аккумулятор выполняет роль сглаживателя пульсаций напряжения, выдаваемого генератором.
Все стартерные батареи, выпускаемые в настоящее время для автомобилей, являются свинцово-кислотными. В основу их работы заложен известный еще с 1858 г., и по сей день остающийся практически неизменным принцип двойной сульфатации.
Как наглядно видно из формулы, при разряде батареи (стрелка вправо) происходит взаимодействие активной массы положительных и отрицательных пластин с электролитом (серной кислотой), в результате чего образуется сульфат свинца, осаждающийся на поверхности отрицательно заряженной пластины и вода. В итоге плотность электролита падает. При зарядке батареи от внешнего источника происходят обратные электрохимические процессы (стрелка влево), что приводит к восстановлению на отрицательных электродах чистого свинца и на положительных — диоксида свинца.
Одновременно с этим повышается плотность электролита.Любая автомобильная батарея представляет из себя корпус — контейнер, разделенный на шесть изолированных ячеек — банок (см. рис.1).
Каждая банка является законченным источником питания напряжением порядка 2.1 В. В банке находится набор положительных и отрицательных пластин, отделенных друг от друга сепараторами. Как известно из школьного курса физики, две разнозаряженные пластины уже сами по себе являются источником постоянного напряжения, параллельное же их соединение увеличивает ток. Последовательное соединение шести банок и дает батарею с напряжением порядка 12.6-12.8 В. Любая из пластин, как положительная, так и отрицательная, есть ни что иное, как свинцовая решетка, заполненная активной массой. Активная масса имеет пористую структуру с тем, чтобы электролит заходил в как можно более глубокие слои и охватывал больший ее объем. Роль активной массы в отрицательных пластинах выполняет свинец, в положительных — диоксид свинца.
Вес залитой АКБ ёмкостью 55 Ач составляет около 16.5 кг. Эта цифра складывается из массы электролита — 5кг (что соответствует 4,5 л), массы свинца и всех его соединений — 10 кг, а также 1 кг, приходящегося на долю бака и сепараторов.
2. Основные характеристики аккумуляторных батарей
2.0. Электродвижущая сила (ЭДС)
Зависимость ЭДС (грубо говоря, напряжение на выводах аккумулятора) от плотности электролита выглядит так:
Е = 6 * (0,84 + р) , где Е — ЭДС аккумулятора , (В) р — приведенная к температуре 5°С плотность электролита , г/мл
2.1. Расход воды
Показатель, имеющий непосредственное отношение к степени обслуживаемости батареи. Определяется в лабораторных условиях. Батарея считается необслуживаемой, если она имеет очень низкий расход воды в эксплуатации. Необслуживаемые батареи не требуют доливки дистиллированной воды в течении года и более при условии исправной работы регулятора напряжения.
На расход воды прямое влияние оказывает процентное содержание сурьмы в свинцовых решетках пластин. Как известно, сурьма добавляется для придания пластинам достаточной механической прочности. Однако у каждой медали есть обратная сторона. Сурьма способствует расщеплению воды на кислород и водород, следствием чего является выкипание воды и снижение уровня электролита. В батареях предыдущего поколения содержание сурьмы доходило до 10%, в современных этот показатель снижен до 1.5 %.
Панацею от этой беды фирмы видят в освоении т.н. гибридной технологии — замене сурьмы в одной из пластин на кальций. Кальций в решетке является веществом нейтральным по отношению к воде, не снижая при этом механической прочности решеток. А потому разложения воды не происходит и уровень электролита остается неизменным.
Преимущества «кальциевых» АКБ — можно устанавливать в местах , не не требующих удобного доступа для обслуживания. Меньше вероятность выхода из строя из-за коррозии решеток электродов.
Лучшие стартерные характеристики.
Недостаток «кальциевых» АКБ — при глубоких разрядах происходит образование нерастворимых солей кальция, и емкость АКБ необратимо теряется. Производители АКБ пытаются устранить этот недостаток добавлением в АКБ серебра и др. компонентов, результат пока окончательно не ясен.
2.2. Долговечность батареи
Средний срок службы современных АКБ при условии соблюдения правил эксплуатации — а это недопущение глубоких разрядов и перезарядов, в том числе по вине регулятора напряжения — составляет 4-5 лет.
Наиболее губительными для батарей являются глубокие разряды. Оставленные на ночь включенными световые приборы, либо другие потребители способны разрядить ее до плотности 1.12 — 1.15 г/см3, т.е. практически до воды, что приводит к главной беде аккумуляторов — сульфатации свинцовых пластин. Пластины покрываются белым налетом, который постепенно кристаллизуется, после чего батарею практически невозможно восстановить. Отсюда вытекает главный вывод — необходимо постоянно следить за состоянием батареи, периодически замерять плотность электролита.
Особенно актуально это в зимнее время. Следует отметить, что сульфатация в определенных пределах — явление нормальное и присутствует всегда. (Вспомните — на основе теории двойной сульфатации построен принцип работы батарей). Но при малом разряде и последующей зарядке батарея легко восстанавливается до исходного состояния. Это возможно и при глубоком разряде батареи, но только в том случае, если следом сразу, же последует заряд. Если же разряжать батарею длительное время, не давая ей «подпитки», то падение плотности, ниже критического значения неизбежно приводит к образованию кристаллов сульфата свинца, не вступающих в реакцию ни при каких обстоятельствах. А это означает, что начался необратимый процесс сульфатации.
Не менее опасен для батареи и перезаряд. Это происходит при неисправном регуляторе напряжения. При этом электролит начинает «кипеть» — происходит разложение воды на кислород и водород, и понижение уровня электролита. Вот почему необходимо следить за зарядным напряжением.
Естественно, это не составляет труда, если на панели приборов присутствует вольтметр. Ну а если его нет? В этом случае также можно довольно просто оценить зарядное напряжение. Для этого запустите и прогрейте двигатель, установив средние обороты и подключите тестер (в режиме вольтметра) между «+» и «массой» аккумуляторной батареи. Нормальный зарядный режим батареи обеспечивается в диапазоне 14±0.5В. Если напряжение меньше — стоит проверить натяжение ремня, надежность контактных соединений цепей системы электроснабжения. Если же это не помогает — неисправность нужно искать в регуляторе напряжения. Впрочем, точно также вина ложится на регулятор, если напряжение превышает 14.5В.
В последнее время широкое распространение получили сепараторы карманного типа — т.н. конвертные сепараторы. Их название говорит за себя — в эти конверты помещают одноименно заряженные пластины. Такая конструкция увеличивает срок службы батареи, так как осыпающаяся в процессе эксплуатации активная масса остается в конверте, тем самым предотвращается замыкание пластин.
2.3. Рекомендации по эксплуатации
Батарея, не эксплуатировавшаяся в течении длительного времени (4-5 мес.) нуждается в подзарядке. Связано это с тем, что батареям свойственно такое явление, как саморазряд. На графиках рис.2,3 показаны характеризующие саморазряд величины для различных батарей. В первом случае — это снижение плотности от времени хранения, во втором — падение напряжения.
Впрочем, зачастую подзарядки требует и находящаяся в эксплуатации батарея. Плотность полностью заряженной батареи составляет 1.27- 1.28 г/см3, напряжение — 12.5 В. О степени разряженности батареи судят по плотности электролита. Чем ниже плотность электролита, тем сильнее батарея разряжена. Уменьшение плотности на 0.01 г/см3 по сравнению с номинальной означает, что батарея разрядилась примерно на 6 — 8%. Используя график (см. рис.4) можно оценить зависимость степени разряженности батареи от плотности. Степень разряженности определяют по той банке, в которой плотность электролита минимальная.
Всем известна аксиома, тем не менее, позволим повторить ее еще раз — батарею, разряженную летом более чем на 50%, а зимой более чем на 25%, необходимо снять с автомобиля и зарядить. При этом следует помнить, что пониженная плотность зимой более опасна, т.к. кроме всего прочего может привести к замерзанию электролита. Так, при плотности электролита 1.2 г/см3 температура его замерзания составляет около -20°С.Также необходимо подзарядить батарею, если плотность в разных банках отличается более чем на 0.02 г/см3. Оптимальной является зарядка батареи током, равным 0.05 от ее ёмкости. Для батареи с ёмкостью 55 Ач эта величина составляет 2.75 А. Чем меньше зарядный ток, тем глубже заряд. Однако не стоит впадать в крайность — при совсем низком токе батарея просто не «закипит», к тому же время зарядки будет несравнимо большим. Наоборот, при очень большом токе батарея «закипит» значительно быстрее, но при этом не успеет зарядиться на все 100%. Признаками окончания зарядки служит бурное выделение газа (т.
н. «кипение») и неизменяющаяся на протяжении 1-2 часов плотность электролита.Для ориентировочной оценки времени, требуемого на зарядку батареи, можно воспользоваться следующим алгоритмом.
Первоначально, используя график (рис.4) необходимо определить степень разряженности батареи, исходя из реальной плотности АКБ, замеренной ареометром. Далее по степени разряженности определяем потерянную ёмкость (или ёмкость, которую необходимо принять батарее).
Затем, выбрав величину зарядного тока, вычисляем ориентировочное время зарядки по формуле:
Тут следует отметить, что не вся энергия идет на повышение ёмкости. КПД процесса составляет 60-80%, остальное тратится на нагрев, а также связанные с этим электрохимические процессы. Потому реальное время увеличивается примерно в полтора раза от расчетного (что и учитывается коэффициентом «1.5» в формуле).
Нужно сказать, что использование данного алгоритма оправдано лишь для облегчения процедуры, но ни в коей мере не избавляет от контроля за ходом зарядки.
Процесс заряда, а особенно его окончание Вам необходимо контролировать самому, дабы не прозевать начало бурного кипения.
Другой вариант — использование для этих целей автоматических зарядных устройств, отличающихся тем, что зарядка идет при постоянном напряжении, но автоматически изменяющемся в зависимости от степени заряженности батареи токе. При этом зарядное устройство перестает давать ток, если батарея полностью заряжена. Принцип, используемый в подобных устройствах аналогичен зарядке от генератора на автомобиле.
Для примера определим время зарядки батареи ёмкостью 55 Ач током в 5А, плотность которой составляет 1.25 г/см3. Как видно из графика, при данной плотности батарея разряжена на 25%, что означает потерю ёмкости на величину
Таким образом, примерное время зарядки
Каждодневным способом зарядки батареи является ее заряд от бортовой сети автомобиля (естественно, при условии исправности последней). При данном способе, во первых, невозможен перезаряд, а во-вторых, происходит постоянное перемешивание электролита и наиболее полное его проникновение во внутренние слои активной массы.
Однако было бы ошибочным полагать, что заряд батареи начинается сразу же после пуска двигателя и продолжается все время, пока двигатель в работе. Исследования показывают, что батарея начинает принимать заряд только после прогрева электролита до положительной температуры, что при эксплуатации в зимних условиях происходит примерно через час после начала движения. Именно этим и опасен довольно распространенный, по крайней мере, в нашем автомобильном городе, способ эксплуатации транспортных средств. Холодный запуск зимой с получасовым движением до работы, и затем редкие непродолжительные поездки на протяжении рабочего дня не дают прогреться электролиту и, следовательно, зарядиться Вашей батарее. Тем самым разряженность АКБ увеличивается изо дня в день и в итоге может привести к печальному результату. Из этого следует, что зимой необходимо проверять состояние АКБ и своевременно подзаряжать ее регулярно
Физические процессы, происходящие при пуске двигателя, отличаются от процессов при разряде батареи потребителями.
При пуске участвует не весь объем активной массы и электролита, а лишь та ее часть, которая находится на поверхности пластин и соприкасающийся с поверхностью пластин электролит. Поэтому, после неудачной попытки запустить двигатель, следует подождать некоторое время для того, чтобы электролит перемешался, плотность его выровнялась, он проник в поры активной массы. Нормальный запуск двигателя при однократном вращении стартера в течении 10с забирает ёмкость 300А х 10с = 3000 Ас = 0.83 Ач, что составляет около 1.5% от ёмкости аккумулятора.При медленном же разряде участвуют не только поверхностные слои активной массы, но и глубинные, потому и разряд происходит более глубокий. Однако это не означает, что стартерные режимы не так губительны для батареи — стартером точно также можно разрядить батарею до критической величины.
Каковы же признаки выхода из строя батареи? Батарея не заряжается, плотность низкая и не повышается в процессе заряда. Большой саморазряд — батарея зарядилась, но не держит заряд.
Можно попытаться потренировать батарею, однако если произошло осыпание активной массы пластин, либо кристаллизация сульфата свинца, то это уже не исправить.Вообще, освоить способ оценки степени возможной разрядки батареи от каких-либо действий (в том числе и осознанных) не составит большого труда. Необходимо усвоить несколько истин и запомнить несколько цифр.
Батарея начинает принимать заряд лишь только после прогрева электролита до положительной температуры (как вы понимаете, при температуре воздуха -20°С температура электролита в батарее хранящегося на свежем воздухе автомобиля будет примерно такой же.)
Коэффициент полезного действия процесса зарядки составляет примерно 50%.
Каждый автомобильный генератор характеризуется следующими показателями:
ток отдачи генератора при работе двигателя на холостом ходу.
ток отдачи генератора при работе двигателя на номинальных оборотах.
Для ВАЗовских автомобилей эти цифры имеют следующие значения:
Таблица 1
Модель автомобиля.
………………….2101-2106……2108-2109……2110
ток отдачи на холостом ходу…………….16………………24…………..35
ток отдачи на номинальных оборотах 42……………….55…………..80
Как видно из таблицы, на последних моделях автомобилей Волжского автозавода устанавливаются генераторы, имеющие характеристики тока отдачи, в два раза превосходящие по величине характеристики генераторов первых моделей.
И наконец, примерное потребление энергии автомобильными потребителями:
Таблица 2
потребитель……….ток, А (приблизительно)
зажигание……………..2
габариты……………….4
ближний свет…………9
дальний свет………..12
обогрев стекла……10-11
стеклоподьемник…20-30
вентилятор отопителя:
1-я скорость…………5-7
2-я скорость……….10-11
стеклоочистители…3-5
магнитола…………….5
ИТОГО.
………………38-48
Таким образом, оставленные включенными габариты за три часа «съедят» 4А х 3ч= 12 Ач ёмкости батареи, что соответствует разряду приблизительно на 20%. Это не страшно для одного раза. Однако повторив это ещё раз, Вы уже рискуете не завести свою машину, особенно, если дело происходит зимой, т.к. разряд составит порядка 40% (тем более, что к тому же зимой батареи, как правило, эксплуатируются заряженными далеко не на 100%).
Аналогично можно прикинуть, что Вы имеете при продолжительной работе двигателя на холостом ходу. Как уже показано выше, ток отдачи генератора автомобиля ВАЗ-2108 на холостом ходу составляет 24А. Вычитаем из этой величины 2А, необходимые для обслуживания системы зажигания. Остается 22А. Используя таблицу 2, нетрудно прикинуть, что можно включать с тем, чтобы хоть немного досталось бы и аккумулятору (при этом помните про КПД зарядки, составляющий 50%).
Для владельцев иномарок с автоматической коробкой передач картина ещё более сложная.
Обычно, стоя в пробке или на светофоре, Вы не переключаетесь на нейтраль, а давите ногой на тормоз. Это понижает обороты двигателя от стандартных 800-900 об./мин. до 600-700 об./мин., что, соответственно понизит ток, выдаваемый генератором, а стоп-сигналы добавят ещё пару ампер потребления тока. Да и обогрев заднего стекла у немцев, например, существенно мощнее, чем у отечественных автомобилей.
Следует знать, что зимние условия эксплуатации автомобиля в принципе очень тяжелы для аккумуляторной батареи. Наверняка будут полезны следующие данные. Результаты проводимых в ГДР исследований говорят о том, что при эксплуатации автомобиля в очень тяжелых условиях (испытания по так называемому режиму «город-зима-ночь») аккумулятор получает порядка 1Ач в час
3. Терминология
Аккумуляторная батарея — один из основных элементов электрооборудования автомобиля, поскольку она накапливает и хранит электроэнергию, обеспечивает запуск двигателя в различных климатических условиях, а также питает электроприборы при неработающем двигателе.
Автомобильные свинцово-кислотные 12-вольтовые АКБ состоят из 6-ти последовательно соединенных элементов (банок), объединенных в общий корпус. Каждая банка имеет газоотвод, конструкции которого могут существенно отличаться.
Электролит представляет собой раствор серной кислоты в дистиллированной воде (для средней полосы России плотностью 1.27-1.28 г/см3 при t=+20°С). Кипение электролита — бурное выделение газа при электролитическом разложении воды с выделением кислорода и водорода. Это происходит во время заряда батареи.
Саморазряд — самопроизвольное снижение ёмкости АКБ при бездействии. Скорость саморазряда зависит от материала пластин, химических примесей в электролите, его плотности, от чистоты верхней части корпуса батареи и продолжительности ее эксплуатации.
Напряжение полностью заряженной аккумуляторной батареи без нагрузки (ЭДС — электродвижущая сила) должно находиться в пределах 12.6-12.9 В. Напряжение в бортовой сети автомобиля при работающем двигателе несколько выше, чем на клеммах АКБ, и должно находиться в пределах 14.
0-14.2 В (0,2 В от крайних значений). Значение напряжения ниже 13.8 В ведет к недозаряду батареи, а выше 14.4В — к перезаряду, что одинаково пагубно сказывается на ее сроке службы.
Полярность аккумуляторной батареи — термин, определяющий расположение токосъемных выводов на ее корпусе. На зарубежных батареях полярность может быть прямой или обратной, т. е. ориентировка положительного и отрицательного выводов относительно корпуса может быть различной. По российскому стандарту (если смотреть со стороны выводов) отрицательный (-) должен располагаться справа, положительный (+) слева.
Емкость батареи — способность батареи принимать и отдавать энергию — измеряется в ампер-часах (Ач). Для оценки ёмкости батареи принята методика 20-ти часового разряда током 0.05С20 (т.е. током, равным 5% от номинальной ёмкости). Т.е., если ёмкость батареи 55Ач, то разряжая ее током 2.75 А, она полностью разрядится за 20 часов. Аналогично для батарей ёмкостью 60Ач полный 20-ти часовой разряд произойдет при чуть большем токе разряда — 3А.
Данная характеристика определяет возможность питать потребителей в экстремальной ситуации (при отказе генератора). Характеризуется объемом активной массы.
Значение тока холодного старта при -18°С (по DIN) — Величина тока, которую батарея способна отдать при пуске двигателя при температуре -18°С. Наиболее важная характеристика, напрямую сказывающаяся на пуске двигателя. Ведь при -20°С ток, потребляемый стартером, составляет порядка 300А. (Для пуска в летнее время горячего двигателя этот же показатель равен 100-120А.) Значение стартового тока определяется конструкцией батареи, пластин, сепараторов. Сепараторы карманного типа без каких-либо других дополнений увеличивают напряжение батареи на 0.3В, одновременно улучшая стартовые характеристики. Чем ниже внутреннее сопротивление батареи, тем выше стартовый ток, тем надежнее пуск двигателя при низких температурах.
Резервная ёмкость — время, в течении которого батарея сможет обеспечить работу потребителей в аварийном режиме.
Величина резервной ёмкости, выраженная в минутах, последнее время все чаще проставляется изготовителями батарей после значения тока холодного старта.
Корпус современных АКБ изготавливается из пластмассы, в большинстве случаев полупрозрачной, позволяющей контролировать уровень электролита.
Необслуживаемые батареи. Сразу следует оговориться, что этот термин не должен пониматься буквально и восприниматься как руководство к бездействию. Это название говорит об улучшенных потребительских свойствах батареи. Необслуживаемые АКБ требуют долива воды не чаще одного раза в год при условии использования их на автомобилях с исправным электрооборудованием и среднегодовым пробегом 15-20 тыс. км. Встречаются конструкции, исключающие всякое вмешательство на всем протяжении срока службы, но они особенно критичны к состоянию автомобильного электрооборудования.
Большинство необслуживаемых батарей выпускаются заводами-изготовителями, залитыми электролитом. Так как эти батареи имеют значительно меньший саморазряд, они могут храниться от 6 месяцев до 1 года без подзаряда. Саморазряд новых необслуживаемых батарей за 12 месяцев может составить до 50% от номинальной ёмкости.
4. Маркировка АКБ
На современные аккумуляторные батареи наносится следующая маркировка:
Некоторые батареи имеют такую маркировку:
Несмотря на то, что после ёмкости стоит значение 280А, цифра, интересующая нас и показывающая ток холодного старта по принятому у нас стандарту DIN равна 255А.
Обозначения основных характеристик на батареях различных производителей отличаются друг от друга. Большинство европейских производителей и значительная их часть в Азии руководствуются промышленным стандартом Германии DIN 43539 часть 2, который оговаривает два основных параметра: ёмкость батареи, измеряемую в ампер-часах (Ач) при +25°С, и ток стартерного разряда в амперах (А) при -18°С.
Батареи американских производителей испытываются по требованию американского стандарта SAE J537g, который включен в международный стандарт BCI и также вводит два основных параметра: резервную ёмкость, измеряемую в минутах при +27°С, и ток холодной прокрутки — в амперах при -18С.
Стандарт SAE не предусматривает измерение ёмкости батареи в ампер-часах.Первый рассматривает способность батареи к длительным разрядам меньшими токами, второй — разряд большими токами, но за меньший отрезок времени.
Пересчет значения тока стартерного разряда по европейскому стандарту DIN в ток холодной прокрутки по американскому стандарту SAE может производиться с помощью экспериментальных коэффициентов. Для батарей ёмкостью до 90Ач используется коэффициент 1.7, т. е. ISAE = 1.7 IDIN. Для батарей ёмкостью от 90 до 200 Ач используется коэффициент 1.6, т. е. ISAE = 1.6 IDIN.
В настоящее время в Европе наряду с немецким стандартом DIN введен новый единый стандарт En — 60095-1/93.
Кроме того, на необслуживаемых батареях проставляется соответствующая надпись. Чаще всего на русском, английском или немецком языке (либо на языке производителя, как например, на испанских батареях «Tudor»).
5. Выбор и покупка АКБ
Убедитесь, что выбираемая батарея соответствует конструктивным особенностям вашего автомобиля (ёмкость, место установки, способ крепления, полярность, форма и размер токосъемных выводов).
Специализированные торговые фирмы имеют каталоги всего ассортимента, в которых систематизирована информация о модификациях и технических характеристиках.
Нецелесообразно на автомобиль с устаревшей системой электрооборудования устанавливать батарею, исключающую долив воды. Это приведет к сокращению ее срока службы или отказу.
Емкость батареи не должна существенно отличаться от указанной заводом-изготовителем автомобиля. Несоблюдение этого условия приводит к резкому сокращению службы, как батареи, так и стартера.
Очень неплохо знать рекомендуемую величину пускового тока для Вашего автомобиля. На многих (японских) автомобилях устанавливаются стартёры с редуктором. Это позволяет существенно уменьшить величину пускового тока, а значит существенно продлить жизнь Вашего аккумулятора.
Внимательно изучите текст гарантийного талона. Обратите особое внимание на те разделы, где перечислены: случаи, исключающие гарантийное обслуживание; адреса гарантийных мастерских; условия эксплуатации.
Маркировка аккумулятора должна иметь ссылку на стандарт (DIN, SAE, En или другие). В маркировке по стандарту SAE не указывается значение ёмкости в ампер-часах (Ач). Указание ёмкости в Ач в стандарте SAE – косвенный признак подделки. Наиболее подвержены подделкам дорогие аккумуляторы известных фирм-изготовителей, поэтому приобретать их лучше в торговых фирмах, заслуживающих доверие.
Большинство фирм-изготовителей кодирует дату выпуска АКБ. Современные необслуживаемые батареи допускают достаточно длительное хранение без существенной потери своих потребительских свойств, поэтому дата изготовления менее актуальна. Предпочтительнее приобретать залитый качественным заводским электролитом аккумулятор. Он готов к работе, легко поддается проверке. Не залитый сухозаряженный аккумулятор требует дополнительного времени и затрат на подготовку к эксплуатации.
Не спешите отдать деньги! Вы вправе требовать проверки аккумулятора. Первым делом сдерите с него защитную упаковочную пленку, какой бы красивой она ни была, и убедитесь, что корпус не поврежден – такое случается довольно часто.
Затем попросите продавца измерить плотность электролита – она не должна быть ниже номинальной более чем на 0,02 г/см3 и одинаковой во всех банках, что соответствует примерно 80-процентной заряженности батареи. Последнюю проверку следует провести с нагрузочной вилкой – ее вольтметр должен показать 12.5–12.9 В при отключенной нагрузке, а при включенной – не опускаться в течение 10 секунд ниже 11В.
В случае отклонения от этих значений, батарея может оказаться частично или полностью непригодной к эксплуатации.
Если вам отказывают в проверке аккумулятора, не могут подтвердить качество товара сертификатом, гарантийным талоном, то лучше отказаться от покупки.
6. Установка АКБ
Перед установкой батареи обязательно полностью удалите с нее полиэтиленовую пленку. Газоотводные отверстия должны быть открытыми. Обратите внимание на правильность подключения. Клеммы АКБ рекомендуется зачистить и после закрепления смазать Литолом-24. Это делается для предохранения контактов от попадания влаги и окисления места контактов.
Особенно это касается силовых проводов с медными (а не свинцовыми) наконечниками.
Очень важно уделить внимание проводам. Клеммы необходимо зачистить не только со стороны аккумулятора, но и с другой стороны. Место, куда крепится массовый провод (-) надо тоже тщательно зачистить от краски, масла и прочей грязи. Контакт затянуть туго. Это же касается клеммы на стартёре. Невнимание к проводам и контактам может очень сильно «выйти боком» зимой на морозе.
Батарея должна стоять на своём месте жёстко. Болтание её в крепёжных элементах недопустимо. Дополнительная вибрация скажется на долговечности батареи. Замыкание и осыпание пластин в банках чаще всего происходят именно из-за вибрации.
Обратите внимание, что на многих автомобилях батарея стоит довольно близко к выпускному коллектору. То есть летом ей будет довольно жарко, а это для батареи очень плохо! На «правильных» машинах предусмотрена термоизоляция АКБ от двигателя.
7. Рекомендации по эксплуатации и обслуживанию
Условия эксплуатации оказывают существенное влияние на срок службы аккумуляторной батареи.
Частые запуски двигателя и поездки на короткие расстояния, неисправности электрооборудования (стартер, генератор, реле-регулятор), дополнительные потребители электроэнергии, несвоевременное обслуживание, ненадежное крепление батареи способны сильно сократить срок ее службы.
При продолжительном движении по трассе батарея может перезаряжаться (кипеть) — в городе с малыми пробегами и «пробками» она, как правило, разряжается (см. выше).
Генератор (при холостых оборотах двигателя) не обеспечивает работу большинства штатных потребителей, не говоря о дополнительных. Зимой ситуация усугубляется. К включенным габаритным огням, ближнему свету фар, стоп-сигналам, указателям поворота, аудиоаппаратуре добавляются обогрев заднего стекла и вентилятор отопителя. Ежедневный недозаряд батареи постепенно уменьшает ее ёмкость, что в итоге приводит к невозможности запуска двигателя стартером.
Отказ аккумуляторной батареи может быть вызван и током утечки в электрооборудовании автомобиля.
Это происходит, когда при отключении всех потребителей один или часть из них остается включенным в электрическую цепь (неисправны выключатель или реле). Виновником может быть и сигнализация. После глубокого разряда АКБ может не восстановить свою первоначальную номинальную ёмкость. Батарея не сможет нормально работать, если для запуска двигателя требуется продолжительное включение стартера (неисправны системы питания, зажигания).
7.1. Обслуживание АКБ в процессе эксплуатации сводится к проверке и приведению в соответствие с требованиями: уровня и плотности электролита; чистоты и надежности крепления электрических соединений батареи с корпусом автомобиля, параметров электрооборудования, крепления батареи. Необходимо также следить за правильным натяжением ремня генератора, очищать и смазывать выводы и клеммы, содержать батарею в чистоте. Протирайте верхнюю поверхность водным раствором питьевой соды. Доведение плотности электролита до требуемой производится путем заряда батареи от стационарного зарядного устройства.
Значение зарядного тока в амперах (А) не должно превышать 1/10 ёмкости батареи (упрощенно).
7.2. Продление жизни новой батарее
Коротко об этом сказать трудно. В первую очередь, следует залить электролит, точно соответствующий не только климатической зоне, но и сезону эксплуатации. Если батарея будет работать только в теплое время года, то плотность электролита может быть 1.20 г/см3, а если до -15°С — 1.24 г/см3 и т.д. Такая точность, безусловно, снизит скорость сульфатации пластин, следовательно, увеличит долговечность батареи.
На срок службы АКБ значительно влияет средняя степень заряженности, которая зависит от исправности реле-регулятора. Необходимо, чтобы эта величина поддерживалась не ниже 75%.
справка:
Установлено, что отклонение регулируемого напряжения на 10…12% вверх или вниз от оптимального сокращает срок службы батареи в 2…2.5 раза.
Во-первых, отрегулируйте двигатель так, чтобы он легко заводился с пол-оборота.
Это предохранит АКБ от глубокого разряда. При пуске двигателя стартером через аккумуляторную батарею проходит ток в несколько сот Ампер, что не способствует ее долговечности. Поэтому, чем легче пуск двигателя, тем лучше для АКБ: она прослужит дольше.
справка:
Сокращение времени работы стартера вдвое при шести-восьми ежедневных пусках повышает срок службы аккумуляторной батареи приблизительно в 1.5 раза.
Во-вторых, отрегулируйте при необходимости реле-регулятор, чтобы напряжение было в пределах 13.8…14.4В. Это одно из важнейших условий. В-третьих, никогда не позволяйте снизиться уровню электролита в банках ниже требуемого.
справка:
Несвоевременная доливка в аккумуляторы дистиллированной воды может снизить срок службы батареи на 30%.
Эти простые советы, продлят жизнь АКБ.
Кроме этого, специалисты советуют при наличии зарядного устройства при любой возможности (например, на ночь) ставить аккумуляторную батарею на подзарядку малым током — около 1.
..2А. Для этого можно АКБ не снимать с автомобиля. Только эта операция, если ее проделывать регулярно, не реже одного раза в месяц, увеличивает срок службы батареи, по крайней мере, на год.
7.3. Зарядка аккумулятора зарядным устройством
Ну а теперь как заряжать? Зарядные устройства бывают с ручной и автоматической регулировкой (Орион PW-270, Орион PW-320) или автоматические (все остальные зарядные устройства Орион). Перед зарядкой необходимо открыть все газовые каналы: вывернуть пробки, снять крышки банок.
При зарядке важны три параметра: напряжение, ток зарядки и время. Когда аккумулятор частично процентов на 25 разряжен, то начальный ток заряда при включении выпрямителя может резко скакнуть вверх. Отрегулируйте его на зарядный ток около 1/10 ёмкости аккумулятора или меньше (это общепринятое правило заряда кислотных батарей). Т.е., если у Вас батарея имеет маркировку 55Ah — выставляем ток около 5.5А.
Если необходимо зарядить батарею в кратчайшее время, можно выставить и больший ток.
В соответствии с законом Вудбриджа который гласит: сила зарядного тока (в амперах) не должна превышать величину заряда (в ампер-часах), недостающего до полной ёмкости акуммулятора. При этом зарядное устройство должно автоматически снижать ток при повышении напряжения или выключаться при достижении порогового напряжения на батарее. В противном случае (если ЗУ этого не делает) необходимо непрерывно контролировать зарядный ток и напряжение в ручную.
Далее в процессе зарядки напряжение будет расти, а ток уменьшаться. Считается, если ток не уменьшается в течение последних 2-3 часов, то аккумулятор заряжен. Важно помнить, что нельзя вести заряд большим током более 25 часов. Электролит сильно нагреется и выкипит, пластины от нагрева может повести и они замкнут друг на друга. Обычно нормальное время полного заряда около 15 часов.
Иногда необходимо выровнять плотность небольшим током. Например, если плотность электролита в разных банках 1.23, 1.25. Включив зарядное устройство, устанавливаем ток зарядки порядка 1-2А.
Данное значение у разных АКБ- разное и зависит от многих факторов: конструкции, пассивационного материала пластин, состояния батареи и т.д. Время такой зарядки до двух суток. Особенно это необходимо делать после того, как аккумулятор разряжен в ноль бесплодными попытками завести двигатель. При чём, делать это надо сразу, пока не началась сульфатация пластин.
Батареи, исключающие долив воды, должны заряжаться только устройствами с автоматическим поддержанием зарядного напряжения. Несоблюдение этого условия приведет к снижению их срока службы. Конкретные требования по режиму заряда, эксплуатации и обслуживанию должны быть изложены в инструкции или гарантийном талоне, прилагаемом к батареям.
В настоящее время разные производители обозначают разное напряжение окончания заряда. Как правило, оно составляет от 15 до 16В (для батарей устаревших конструкций, с применением в качестве пассивирующего материала сурьмы — меньше). На самом деле, порог ограничения напряжения автоматического зарядного устройства 15 или 16 вольт (для батареи с прописанными, для полного заряда, 16ю вольтами, например Varta) влияет только на время заряда последних 2-4% емкости.
Для доведения уровня электролита до нормы недопустимо использовать электролит! В аккумуляторную батарею доливают только дистиллированную воду. Не используйте воду сомнительного происхождения. При частом выкипании проверьте электрооборудование автомобиля.
Необходимо знать, что при сильном снижении уровня электролита внутри корпуса аккумулятора может образоваться опасная концентрация газовой смеси. Чтобы исключить вероятность взрыва, нельзя подносить к батарее открытое пламя (даже сигарету) и допускать искрение электроконтактов. Системы газоотвода некоторых современных батарей более взрывобезопасны. В средней полосе России АКБ не требуют корректировки плотности электролита при смене сезонов.
Перед зимней эксплуатацией автомобиля сделайте обслуживание не только аккумуляторной батареи (см. выше), но и систем, влияющих на запуск двигателя. Обязательно залейте моторное масло, соответствующее сезону. Для облегчения запуска двигателя в сильные морозы занесите батарею на несколько часов в теплое помещение.
Перед длительной зимней стоянкой также обслужите батарею, но не храните ее в теплом помещении, а оставьте на автомобиле со снятыми клеммами. Чем ниже температура, тем меньше скорость ее саморазряда.
Недопустимо оставлять на морозе разряженную батарею. Электролит низкой плотности замерзнет, и кристаллы льда приведут ее в негодность. Плотность электролита разряженного аккумулятора может снизиться до 1,09 г/см3, что приведет к его замерзанию уже при температуре -7°С. Для сравнения – электролит плотностью 1.28 г/см3 замерзает при t=-65°С.
Опрокидывание аккумуляторной батареи и слив электролита могут привести к замыканию пластин и выходу ее из строя.
Для борьбы с паразитными токами утечки введите себе привычку вытирать корпус батареи насухо от всякой нечисти. Если совсем в лом, то хотя бы делайте чистый круг вокруг плюсовой клеммы, чтобы разорвать паразитные электрические связи. Ну, а если Вы любите свою машину, то разведите немного соды в воде и протрите всю поверхность корпуса батареи и вытрете ее насухо. Все тряпки, которые прикасались к аккумулятору выбросить немедленно! А заодно проверите крепление батареи, уровень электролита и его плотность. Времени это займёт минут 10-15, а сэкономить может часы и кучу нервов.
8. Особенности эксплуатации АКБ в зимний период
Перво-наперво замерим плотность электролита во всех банках без исключения. Норма 1.27-1.28 г/см3. У Вас далеко не так? Значит, снимаем батарею и ставим на зарядку. И это однозначно! Ни в коем случае не пытаемся повысить плотность электролита добавлением концентрированной кислоты, какая бы низкая не была его плотность. Желаемого же результата — повышения ёмкости батареи при этом не произойдет.
Далее. Обязательно провести ревизию всех силовых проводов, клемм и контактов. Клеммы зачистить мелкой шкуркой. Контакты на АКБ тоже зачистить и затянуть. Можно затем смазать литолом, чтобы к контактам не попадала влага. С другой стороны силовых проводов так же провести ревизию контактов.
8.1. Прикуривание от другого автомобиля
Для российских автовладельцев нормальная ситуация, когда сосед просит «прикурить» его аккумулятор. Для этой нехитрой процедуры помимо автомобиля с заряженным аккумулятором, необходимы ещё и правильные провода. Не забываем, что по этим проводам у нас потечёт около 200 ампер!
На что нужно обратить внимание при покупке:
1. Толщина жилы медного провода. Сняв изоляцию с крокодила (зажима) можно увидеть саму жилу. Чем толще, тем лучше. Не обращайте внимание на толщину кабеля. Главное проводник тока, а не толщина изоляции.
2. Надежность крепления жилы к крокодилу провода прикуривателя. Медная жила д.б. облужена, затем обжата и припаяна. Если эти условия соблюдены, то потерь в месте соединения будет меньше. Все стартовые провода Орион 100% паяются.
3. Изоляция. Лучший вариант — морозоустойчивая резина или силикон. Зимой такие провода остануться эластичными.
4. Длинна проводов. Провода по длинне нужно выбирать не длинее, чем нужно.
5. Крокодилы (зажимы). При покупке обращайте внимание на толщину стали из которой они сделаны и силу пружины, а не габаритные размеры.
Чтобы не навредить сложным электронным системам вашей собственной машины, эта, казалось бы, элементарная процедура требует соблюдения строгой последовательности действий.
1. Соедините красный кабель с клеммой (+) на заряженном аккумуляторе.
2. Соедините другой конец красного кабеля с клеммой (+) на «севшем» аккумуляторе.
3. Соедините черный кабель с клеммой (-) на заряженном аккумуляторе.
4. Соедините другой конец черного кабеля с чистой точкой заземления на блоке двигателя или на шасси, главное — подальше от аккумулятора, карбюратора, топливных шлангов и т.п. В момент подсоединения будьте готовы к небольшой искре.
5. Следите, чтобы оба кабеля не касались движущихся деталей.
6. Попробуйте запустить автомобиль с «севшим» аккумулятором. Если двигатель не заведется, подождите несколько минут и повторите попытку. Если же заведется, дайте ему поработать несколько минут в таком положении. Если не заведется повторите попытку через 2-3 минуты.
7. При отсоединении кабеля следуйте описанной выше процедуре в обратной последовательности.
8.2 Запуск машины при помощи предпускового зарядного устройства Вымпел. Подключаете устройство, выставляете максимальный ток 18А, оживляете акумулятор в течении 10-15 мин. Затем не отключая зарядного устройства пробуете завести. Если не получилось повторяете попытку заново.
9. Особенности эксплуатации АКБ в летний перио
д Не удивляйтесь, если однажды вам будет трудно или вообще не завести машину в жаркую погоду. Теплое время года — такое же испытание, как и холод. Тепло ускоряет химические процессы. Неисправности и дефекты электрической системы автомобиля или аккумулятора незамедлительно скажутся на состоянии батареи. Но, скорее всего, узнаете вы об этом в самый неподходящий момент. Например, ночью во время дождя, когда придется включить освещение, вентиляцию и стеклоочистители. Поэтому не расслабляйтесь. Лето — самый подходящий период для покупки нового аккумулятора.
Летом автомобилист не сразу заметит, что в аккумуляторе плотность электролита и его уровень в банках недостаточные. Но чем выше температура окружающей среды, тем активнее электрохимические процессы. В результате электролиза кислород вступает во взаимодействие с пластинами, а ставший свободным водород испаряется. Таким образом, из электролита исчезает вода. Как только уровень раствора оказывается ниже уровня пластин, начинается сульфатация пластин (сульфат свинца растворяется в электролите, а затем оседает на поверхности пластин уже в виде крупных нерастворимых кристаллов и происходит изоляция пластин от электролита). Емкость батареи уменьшается. Электрохимические реакции останавливаются. Аккумулятор выходит из строя.
Имейте в виду, что во время длительного хранения аккумулятора происходит саморазряд (снижение ёмкости). Оставлять батарею в разряженном состоянии не рекомендуется: в этом случае вода испаряется, и открываются пластины. А дальше все, как описано выше.
Саморазряд увеличивается от высокой температуры, грязи и электролита (воды) на крышке батареи. Еще одна причина возникновения паразитных токов — неодинаковая плотность электролита в разных банках и на разных уровнях. Это может произойти после доливки большого количества воды. Чтобы избежать неприятностей, зарядите аккумулятор или проедьте на машине, чтобы плотность раствора сравнялась. Есть еще один совет: доливайте дистиллированную воду в аккумулятор при работающем двигателе. Это обеспечит ее перемешивание с кислотой.
Ускорение электролиза способствует уплотнению активной массы. Этой “болезнью” страдают отрицательные пластины, активная масса которых во время эксплуатации постепенно уплотняется, а ее пористость уменьшается. Доступ электролита внутрь отрицательных пластин затрудняется, что снижает ёмкость батареи. К тому же уплотнение активной массы может сопровождаться образованием трещин и отслаиванием.
Пластины коробятся при увеличении силы зарядного тока, при коротком замыкании, понижении уровня электролита, частом и продолжительном включении стартера, когда батарея нагружается разрядным током большой силы. Чаще короблению подвержены положительные пластины, при этом в их активной массе образуются трещины, и она (активная масса) начинает выпадать из решеток.
Причиной выпадения активной массы из решеток пластин может стать длительная перезарядка, плохое крепление пластин, вибрация и т.д. Осыпающийся активный слой в конце-концов замыкает пластины, сокращает мощность и срок службы. В современных аккумуляторах пластины помещаются в конверт-сепараторы; осадок выпадает, но короткого замыкания удается избежать.
Летом вентиляционные отверстия забиваются пылью. Чтобы батарея не лопнула и не взорвалась следите за чистотой аккумулятора. Пробки заливных отверстий должны быть плотно закрыты.
Как сохранить свой аккумулятор летом?
Во-первых, следите за уровнем электролита и регулярно доливайте дистиллированную воду. Во-вторых, не оставляйте батарею незаряженной. В-третьих, следите за чистотой корпуса. В-четвертых, следите за состоянием электрической системы автомобиля. Неисправный стартер и генератор совершенно незаметно “подготовят” батарею к зиме и с первыми морозами она откажет.
Если вы планируете заменить аккумулятор, лучше не ждать до осени. В сезон выбор значительно меньше, цены выше, а желающих больше. В любом случае потребуется помощь подготовленного продавца-консультанта. Летом он сможет больше уделить вам времени.
10. Вопросы безопасности
Помните, что опасность возгорания кислорода и водорода, выделяющихся во время зарядки (а также после ее завершения), вполне реальна.
Хотя большинство серьезных производителей оборудуют крышки аккумуляторов ограничителями пламени, призванными предотвратить его попадание внутрь аккумулятора, подобная вероятность по-прежнему сохраняется.
Помните также, что искра возникает не только при отсоединении клеммы. Статического электричества от синтетической одежды может оказаться достаточно, чтобы вызвать взрыв.
Взрыв аккумулятора можно сравнить по мощности с выстрелом из ружья калибра 12мм. Результат представляет собой жуткое зрелище, и происходит это чаще, чем вы можете себе представить. При том, что взрыв, вероятно, не будет смертельным, он может серьезно травмировать вас, особенно лицо, так как осколки пластика разлетаются во все стороны. Поэтому всегда следует быть в защитных очках.
Если вдруг позарез понадобилось отсоединить аккумулятор на машине с работающим мотором (лучше, конечно, не подвергать свой автомобиль таким испытаниям), прежде надо включить как можно больше потребителей электроэнергии: печку, фары, противотуманки, «дворники». Если этого не сделать, то может сгореть регулятор напряжения, а следом откажет электрооборудование и в том числе — системы управления двигателем. А для начала загляните в инструкции: позволяет ли она вообще производить такую операцию. Ведь на автомобилях некоторых марок, напичканных современной аппаратурой, любое отключение аккумулятора выводит из строя сложные электронные системы.
11. Хранение аккумуляторной батареи
1.снимите аккумулятор с машины (оставьте на машине со снятыми клеммами), очистите от грязи, полностью зарядите.
2.при отсутствии возможности подзарядки во время хранения АКБ можно рекомендовать следующий способ. Электролит в аккумуляторе необходимо заменить 5-процентным раствором борной кислоты. Перед заменой электролита АКБ полностью заряжают, а затем сливают электролит в течение 15 минут. Затем ее сразу же промывают дважды дистиллированной водой, выдерживая воду по 20 минут. После промывки наливают раствор борной кислоты, заворачивают пробки с открытыми вентиляционными отверстиями, вытирают батарею и ставят на хранение. Саморазряд аккумуляторов с раствором борной кислоты практически отсутствует.
Справка
Для приготовления 5-процентного раствора борной кислоты необходимо в 1 литре дистиллированной воды, нагретой до 50…60°С, растворить 50г борной кислоты. Раствор заливают в аккумуляторы при температуре 20…30°С.
Хранить батарею надо при температуре не ниже 0°С, поскольку заливаемый 5-процентный раствор борной кислоты может замерзнуть. А для ввода такой батареи в действие из нее выливают раствор борной кислоты в течение 15…20 минут и сразу же заливают сернокислый электролит плотностью 1.38…1.40 г/см3 для нашей зоны. После 40-минутной пропитки пластин электролитом АКБ можно устанавливать на автомобиль, если плотность электролита не уменьшилась ниже 1.24…1.25 г/см3. Если она стала ниже, следует откорректировать плотность отбором слабого раствора и добавлением электролита плотностью 1.40 г/см
12. Приложения
12.1. Реанимация аккумулятора
Реанимация аккумулятора. Старый фирменный аккумулятор может послужить еще, если его правильно восстановить! Итак, начнём. Имеем на руках убитый или почти убитый аккумулятор.
Нам понадобятся некоторые материалы и инструменты:
1) Свежий электролит (номинальной + желательно повышенной плотности)
2) Дистиллированная вода.
3) Измеритель плотности электролита (ареометр). Например ареометр производства НПП «Орион CПб»
5) Маленькая клизма (простите, надо!) и пипетка для наливных целей.
6) Нагрузочная вилка. НПП «Орион СПб» производит 4 модели: от простых и дешевых НВ-01, НВ-02, до профессиональных НВ-03, НВ-04.
Для начала определимся с возможными неисправностями:
1) Засульфатированность пластин — ёмкость аккумулятора падает почти до нуля.
2) Разрушение угольных пластин — при зарядке электролит становится черным.
3) Замыкание пластин — электролит в одной из секций аккумулятора выкипает, секция греется. (Тяжелый случай, но иногда небезнадежный)
4) Перемёрзший аккумулятор — распухшие бока, электролит при заряде сразу вскипает (многочисленные замыкания пластин) — тут уж ничем не помочь, аминь, упокой Господь его душу!
Начнем с конца списка. (п.3) При замыкании пластин ни в коем случае не пытайтесь его заряжать! Начинаем промывку дистиллированной водой. Не бойтесь переворачивать и трясти аккумулятор, хуже уже не будет. Промывайте его до тех пор, пока не перестанет вымываться угольная крошка (надеюсь, этот момент наступит, иначе прекратите этот мазохизм). При промывке часто замыкание пластин устраняется, и мы переходим от пункта (3) к пункту (2). После промывки и вытряхивания всякого мусора из недр аккумулятора приступаем к пункту (1), а именно к устранению отложений солей на пластинах аккумулятора. Следуйте инструкциям к присадке. Мой опыт может отличаться от того, что вы прочтёте в инструкции. Далее я делаю так:
1) Заливаем аккумулятор электролитом номинальной плотности (1.28 г/см3).
2) Добавляем присадку, исходя из объёма аккумулятора (см. инструкцию)
3) Даём электролиту выдавить воздух из секций, а присадке — раствориться в течении 48 часов (!), при необходимости доливаем электролит до номинального уровня. Кстати, присадку можно растворить в электролите до заливки в аккумулятор, если, конечно, она хорошо растворяется.
4) Подключаем зарядное устройство (не забудьте снять пробки!). НО МЫ НЕ БУДЕМ ЕГО ЗАРЯЖАТЬ! НЕ СЕЙЧАС! Сначала мы будем гонять его по циклу «зарядка-разрядка», иначе «тренировка», то есть заряжать и разряжать его, пока не восстановится нормальная ёмкость. Выставляем ток зарядки в районе 0.1- 0.2 А и следим за напряжением на клеммах. Не давайте электролиту кипеть или нагреться! Если необходимо, уменьшите зарядный ток, пузырьки газа и перегрев разрушают аккумулятор! Заряжайте, пока напряжение на клеммах аккумулятора не достигнет 2.3 — 2.4В на каждую секцию, т.е. для 12-вольтового аккумулятора — 13.8-14.4 В.
5) Уменьшаем зарядный ток вдвое и продолжаем зарядку. Зарядку аккумулятора прекращаем, если в течении 2 часов плотность электролита и напряжение на клеммах остаются неизменными.
6) Доводим плотность до номинальной доливкой электролита повышенной плотности (1.4) или дистиллированной воды.
7) Разряжаем аккумулятор через лампочку током примерно в 0.5А до падения напряжения на клеммах до 1.7В на элемент. Для 12-вольтового аккумулятора эта величина составит 10.2В, для 6-вольтового 5.1 соответственно. Из имеющихся величин тока разряда и времени разряда вычисляем ёмкость нашего аккумулятора. Если она ниже номинальной (4 ампер-часа), то:
Повторяем цикл заряда с начала до тех пор, пока ёмкость аккумулятора не приблизится к номинальной.
9) Добавляем в электролит ещё немного присадки и закрываем отверстия аккумулятора. ВСЁ!!! Мы имеем на руках рабочий аккумулятор, который, иногда способен проработать дольше китайского!
Дальше обращаемся с аккумулятором, как положено.
12.2. Ещё несколько способов, основанных на использовании электрического тока.
Способ первый — простой. Электролит заменить дистиллированной водой и зарядить аккумулятор или батарею очень небольшим (примерно 0.01 ёмкости) током. При этом в банках степень сульфатации снижается и образуется электролит, который заменять не нужно. После двух часов зарядки ее прекращают на такое же время. А затем снова повторяют.
Доказано, что после одного-трех таких циклов степень сульфатации резко снижается.
Второй способ — наиболее трудоемкий, но в безвыходном положении его тоже можно применить. Он химический, включает следующие операции: заряд батареи в течение 2…3 часов, слив электролита из банок, двух-трехкратная их промывка дистиллированной водой, заправка 2.5-процентным (25 г на 1 л) раствором питьевой соды и выдержка в течение 2…3 часов, слив раствора, заправка 2…3-процентным раствором повареной соли, заряд батареи в течение 1ч, слив раствора, промывка 4-процентным раствором питьевой соды, полный (из расчета 150-процентной ёмкости) заряд батареи, третья промывка банок, заправка их электролитом, полный (150-процентной ёмкости) заряд батареи.
Как повысить плотность электролита в аккумуляторе?
Каждый год автолюбители сталкиваются с проблемой зарядки аккумулятора, сульфатации и десульфатации. Многие измеряют плотность электролита и пытаются ее восстановить. Но почему нельзя повысить плотность аккумулятора без добавления кислоты в электролит? Давайте ответим на этот вопрос.
Рассмотрим процессы, которые протекают при заряде и разряде аккумулятора — теория аккумулятора
Классическая формула:
⇐ заряд
Pb + PbO2 + 2H2SO4 ⇐ ⇒ 2PbSO4 + 2H2 O (1)
разряд ⇒Если внимательно разобрать формулу, то очевидно, что при разряде аккумулятора у нас образуется такое вещество, как сульфат свинца. Это вещество (соль) очень плохо растворимо в воде и при определенной концентрации выпадает в осадок, иногда образуя кристаллы. Из за образования данного вещества и уменьшения концентрации кислоты в электролите, соответственно пропадает плотность. Доведя аккумулятор до абсолютного разряда, плотность в электролите станет ровна единице. В растворе, будет отсутствовать кислота.
Если мы вернемся к вопросу: «Почему нельзя повысить плотность не добавляя кислоты в электролит?», а только лишь повышением напряжения, то ответ очевиден.
Предположим у нас при плотности 1,25 г/см3, которую залили на заводе, в аккумуляторе присутствует 100 молекул кислоты при полном заряде, мы начали разряжать аккумулятор, получаем 100 молекул сульфата. Если дальше заряжать аккумулятор мы опять получим те же 100 молекул кислоты и плотность 1,25 г/см3 (если не испарилась вода).
Вывод: если мы не добавляли кислоту в электролит, и у нас повысилась плотность – мы потеряли воду.
Теперь давайте разберемся с коварным веществом сульфатом свинца. Это вещество очень плохо растворимо в воде, а это значит, что насыщенный раствор данного вещества получается при очень небольшой его концентрации в электролите. Когда мы разряжаем аккумулятор, концентрация раствора сульфата свинца возрастает. Поэтому все производители аккумуляторов пишут придельное напряжение разряда аккумулятора (для 12В аккумулятора это 10,8В). Дальнейший разряд приводит к тому, что образуется перенасыщенный раствор сульфата свинца. С перенасыщенными растворами мы встречались в школе. Например, выращивая кристаллы из медного купороса. Когда в перенасыщенный раствор попадает нить, то на ней сразу начинает расти красивый синий камень. Такой же процесс происходит в аккумуляторе, начинают расти кристаллы сульфата свинца и самая большая проблема, они уже обратно не растворяются в воде. Именно этот процесс принято называть сульфатацией. Эти кристаллы не проводят электричество, поэтому вырастание их на пластинах приводит к умиранию аккумулятора. Свойства этого кристалла можно сравнить с кристаллом оксида алюминия. Например, алюминиевая ложка не растворяется в чае, хотя алюминий, в чистом виде, очень хорошо вступает в реакцию и с водой и с воздухом. Так вот, когда мы изготавливаем алюминиевую ложку, поверхностный слой практически сразу вступает в реакцию с воздухом и ложка покрывается тончайшим слоем оксида алюминия, который мы не видим, и именно этот слой защищает нашу ложку от растворения в чае (или в частности в воде).
Так же и с сульфатом свинца в аккумуляторе, он оседает на поверхности пластин и не дает нормальному протеканию процессов.
Обратим внимание на процессы ускоряющие сулифатацию. Как раз недостаток воды, которая испаряется, очень сильно влияет на ускорение процесса. Мы только что обсудили перенасыщенный раствор сульфата. Так вот перенасыщение его произойдет быстрее, если в аккумуляторе не хватает воды, следовательно и оседание сульфата на поверхностях пластины пройдет быстрее.
Возвращаясь к нашим 100 молекулам — в связанном состоянии теряем группу SO4, далее при заряде мы уже получаем , к примеру, 50 молекул кислоты. Емкость аккумулятора изменилась в меньшую сторону.
Теперь вернемся к процессам заряда аккумулятора зарядными устройствами. Есть две (не будем сильнее углубляться в тему) основные схемы заряда аккумулятора, постоянным током (часто пишут IU) и постоянным напряжением (UI). Например, зарядные устройства Optimate используют первую схему. Она более правильная. Смысл ее в том, что в аккумулятор подается постоянный ток. Происходит та реакция, о которой мы говорили выше, оставшиеся наши молекулы, а их осталось 50, становятся снова кислотой. И так как замещать больше нечего, напряжение на пластинах повышается до 14,4В. Optimate понимает, что замещать больше нечего и переходит в другой режим работы. Дальнейший заряд не приведет к увеличению емкости, а лишь усугубит положение путем выпаривания воды из электролита.
Если мы заряжаем постоянным напряжением, то устройство не понимает, произошла ли вся замена растворенных молекул сульфата свинца на молекулы кислоты. А это ведет к тому, что дальнейшая подача тока в аккумулятор будет замещать не сульфат свинца, а непосредственно восстанавливать воду до молекул водорода и кислорода, выпаривая ее дальше из электролита. Процесс кипения аккумулятора — это активное выделение на пластинах водорода и кислорода приводит к визуальному представлению, что аккумулятор кипит. К чему приводит потеря воды мы рассмотрели выше.
Лучшие инструменты
PL-C010PЗарядное устройство Battery Service Expert, PL-C010P
14.4/14.7/16В, ток 2,5, 6, 10А, десульфатация — импульсы/16В, SLA, GEL, AGM, Ca/Ca
8 350 ₽
Как проверить АКБ автомобиля, как проверить автомобильный аккумулятор на работоспособность
Проверка аккумулятора автомобиля – необходимость, с которой часто сталкиваются автовладельцы. Это можно сделать в автосервисах, доверив диагностику специалистам, и самостоятельно специальными приборами или подручными средствами.
Этапы диагностики
Алгоритм как проверить аккумулятор автомобиля на работоспособность :
- визуальная диагностика;
- контроль уровня электролита;
- контроль напряжения;
- исследование с помощью нагрузочной вилки;
- определение плотности электролита в банках;
- проверка объема АКБ.
Визуальный осмотр
Специалисты рекомендуют проводить внешний осмотр аккумулятора при каждом открытии капота. Корпус должен быть целым, а крепление клемм надежным.
В процессе эксплуатации на поверхности прибора скапливаются грязь, влага, подтеки от кипящего электролита. Клеммы должны быть чистыми — их окисление в совокупности с внешними загрязнениями приводит к росту риска глубокого разряда, который сокращает срок службы прибора.
Как проверить аккумулятор на наличие саморазряда: подключите вольтметр к клемме, другим проведите по поверхности аккумулятора. Если был разряд, проведите чистку — уберите остатки электролита раствором пищевой соды. Зачистите клеммы наждачной бумаги.
Проверка уровня электролита
Для диагностики аккумулятора используется стеклянная уровневая трубка с делениями. Нормальный уровень электролита – 10-12 мм выше пластин.
Состояние аккумулятора проверяется так:
- трубку вводят в заливное отверстие;
- аккуратно продвигают до соприкосновения с сеткой сепаратора;
- затыкают отверстие пальцем;
- вытаскивают трубку.
Уровень жидкости в трубке соответствует уровню электролита в аккумуляторе.
Из-за снижения уровня электролита открываются свинцовые пластины и окисляются, что сокращает срок службы прибора. Восстанавливают уровень дистиллированной водой.
Также обращайте внимание на прозрачность жидкости. Если цвет электролита темный, значит он с примесями окислов. Это снижает способность держать зарядку.
Измерение напряжения
Измерение напряжения – важный этап в диагностике АКБ . Проверять его нужно мультиметром. Это недорогой прибор, который в электронной версии стоит приобрести каждому автовладельцу.
Как проверить заряд аккумулятора автомобиля мультиметром:
- перевести прибор в режим измерения постоянного напряжения;
- установить диапазон выше стандартных максимальных значений;
- черный щуп мультиметра подключить на минус АКБ;
- красный щуп подключить на плюс;
- зафиксировать показания.
Стандартный уровень напряжения аккумулятора – 12,6 вольт. Если оно ниже, требуется зарядка аккумулятора.
С помощью мультиметра также моно проверить АКБ на замыкание. Для этого подсоедините щупы к выходам полностью заряженной батареи. Если показания меньше 10,7 вольт, одна из банок вышла из строя.
Проверка нагрузочной вилкой
Проверка с помощью нагрузочной вилки (прибора, создающего нагрузку аналогичную, возникающую при работающем двигателе) позволяет выявить работоспособность аккумулятора и оценить его состояние.
Этапы диагностики:
- подключите клеммы контрольного прибора к выходам АКБ;
- если показания ниже 12,6 -1 2,9 вольт, зарядите аккумулятор;
- подайте нагрузку на 5 секунд;
- зафиксируйте показания.
Нормальное напряжение – свыше 10,2 вольт. Показания около 9 вольт говорят, что батарея изношена. Если напряжение ниже 9 вольт, требуется замена аккумулятора.
Проверка плотности электролита
Проверка плотности проводится ареометром. Для этого трубку помещают в заливное отверстие и откачивают часть жидкости. Электролит нужно проверять в каждой банке. Рекомендуем проводить проверку при температуре 20-30 °C., тогда стандартными показателями будут 1.27 – 1.29. При повышенной плотности долейте дистиллированную воду. Если плотность снижена, добавьте раствор электролита (можно добавить жидкость из банки с нормальной либо повышенной плотностью).
Низкая плотность электролита зимнее время можем привести к замерзанию жидкости и, как следствие, деформации корпуса или трещинам.
Повышенная плотность станет причиной преждевременной коррозии элементов аккумулятора, и выведет батарею из строя.
Проверка емкости АКБ
Емкость автомобильного аккумулятора всегда указывается в сопроводительных документах. В процессе эксплуатации показатель уменьшается, что приводит к потере мощностью и снижению эксплуатационных характеристик.
Проверить реальную емкость автомобильного аккумулятора можно контрольным разрядом: АКБ полностью заряжают, разряжают, замеряют время до окончания заряда и по формуле высчитывают емкость:
Е [А*час]=I[А]*T[час] .
Если реальная емкость отличается от номинальной на 70% и больше, АКБ нужно срочно заменить.
Общие советы:
- Поверхность батареи должна быть чистой, своевременно удаляйте следы масла, подтеки электролита, механические загрязнения
- Регулярно заряжайте батарею
- Проверяйте уровень электролита, особенно в летнее время
- Контролируйте и корректируйте плотность электролита в банках аккумулятора
Эти простые меры позволят вам продлить срок эксплуатации прибора и избежать возникновения нештатных ситуаций.
Хотите обновить машины? Посмотрите онлайн каталог новых и б/у авто в салоне «FAVORIT MOTRS». Мы показываем полную информацию о машине с пробегом до осмотра и тест-драйва в личном кабинете. Забронируйте бесплатно до 3 машин и приезжайте на осмотр в наши автосалоны в Москве. Бронь доступна для всех жителей России.
Оцените наш сервис и подберите себе хорошую машину по доступной цене!
Плотность электролита в аккумуляторе — какая должна быть, проверка, как повысить
Свинцово-кислотным аккумуляторам уже более полутора столетий, но позиции в автомобилестроении они не сдают и по сей день. Главных причин тому две: низкая себестоимость и морозоустойчивость. Литий-ионный аккумулятор, пускай он и гораздо компактнее и легче при сопоставимой с свинцово-кислотным емкости, но стоит в разы дороже и уже при 0° С его емкость упадет вдвое (в то время как у свинцовой батареи это произойдет только при -30° С). И это не говоря уже о гораздо большей требовательности к условиям заряда и разряда.
Необслуживаемые кальциевые и AGM-аккумуляторы завоевывают все большую популярность, но АКБ традиционной конструкции с возможностью обслуживания все так же можно увидеть под капотом автомобиля. Контроль уровня и состояния электролита увеличивает ресурс аккумулятора, а самое главное – страхует от проблем зимой, что «рукастому» владельцу только в плюс.
Принцип действия аккумулятора
Говоря о плотности аккумуляторного электролита, нужно начать с самого принципа работы автомобильных аккумуляторов. Во время заряда-разряда в аккумуляторе протекают около 60 реакций, как утверждают исследования еще советских времен,но основной из них является только одна: в процессе разряда оксид свинца на катоде (отрицательном электроде) и свинец на аноде (положительном электроде) «забирают» сульфат-ионы из раствора серной кислоты, превращаясь в сульфат свинца, причем на катоде дополнительно образуется вода, а при заряде сульфат свинца, напротив, «отдает» сульфат-ионы в электролит.
Таким образом, во время разряда плотность электролита падает, при полном разряде между пластинами фактически остается дистиллированная вода, а во время заряда она возрастает. Тогда почему падает плотность раствора в аккумуляторе со временем, если эти процессы зеркальны?
Причина в том, что сульфат свинца, образующийся при разряде аккумуляторной батареи, не всегда полностью расходуется в ходе заряда. Особенно это заметно на морозе и после длительного пребывания батареи в разряженном состоянии: пластины покрываются сначала белыми разводами крупнокристаллического сульфата свинца, а затем эти кристаллы постепенно осыпаются вниз и в дальнейшей реакции, проходящей при зарядке, практически не участвуют.
Поэтому сульфатация пластин аккумулятора является однозначно вредным явлением. Снижается емкость аккумулятора, прочность пластин, а из-за падения плотности электролита батарея хуже набирает заряд: чем ниже плотность раствора, тем хуже проводимость. Полностью разряженный аккумулятор практически не принимает заряд – сопротивление электролита между его пластинами слишком велико.
Однако плотность может со временем и вырастать. Так как электролит – это не чистая серная кислота, а ее водный раствор, то при зарядке АКБ протекает еще одна реакция: банальный электролиз воды, малозаметный в начале цикла, но к концу идущий по нарастающей. Поэтому старые рекомендации по заряду обслуживаемых АКБ советовали дождаться «кипения» аккумулятора – резкого роста выделения кислорода и водорода в банках. Теряя воду, со временем электролит снизит свой уровень, а плотность его неизбежно возрастет – даже с учетом постепенного связывания серной кислоты на пластинах и в осыпи вода при «кипении» теряется быстрее.
Нормальная плотность электролита
Чистая серная кислота в аккумуляторах не используется – это чрезмерно опасно, значительно возрастает скорость сульфатации пластин даже при нормальной эксплуатации. Из эксплуатационных соображений плотность электролита аккумулятора выбрана такой, чтобы обеспечить возможность уверенной работы при отрицательных температурах, достаточную удельную емкость и скорость заряда.
При нормальных условиях (под которыми в физике принято понимать, среди прочего, температуру +20° С) плотность электролита в полностью заряженном аккумуляторе составляет 1,28-1,3 г/см3. Как можно видеть на приведенной иллюстрации, именно такая плотность обеспечивает наибольшую морозоустойчивость. Заодно заметно, что у полностью разряженного аккумулятора риск замерзания зимой очень велик – достаточно температуре опуститься ниже -5, как в электролите образовываются кристаллики льда.
Зимняя и летняя плотность электролита
Однако на практике измерение плотности электролита в аккумуляторе при строго заданной температуре невозможно: зимой в гараже плотность у исправного и заряженного аккумулятора увеличится, а летом, да еще и сразу после поездки, напротив, будет ниже. Поэтому принята система поправок при измерениях в зависимости от температуры аккумулятора, которая отображена в таблице ниже.:
| Температура электролита, °С | Поправка, г/см3 |
| От –40 до –26 | –0,04 |
| От –25 до –11 | –0,03 |
| От –10 до +4 | –0,02 |
| От +5 до +19 | –0,01 |
| От +20 до +30 | 0,00 |
| От +31 до +45 | 0,01 |
Таким образом, если Вы измеряете плотность зимой во время легкого заморозка (до -10), то у заряженного аккумулятора она должна составлять 1,3-1,32 г/см3, так как с поправкой -0,02 мы и получим «стандартные» 1,28-1,3. На жаре же уже нормой плотности будут 1,27-1,29 г/см3.
Ещё кое-что полезное для Вас:
Порядок измерения плотности аккумулятора
Для начала аккумулятор необходимо установить на ровную горизонтальную плоскость и очистить крышку от пыли и грязи. Лучше для этого использовать ткань, смоченную слабым раствором соды, как самой доступной щелочи: она нейтрализует возможное отпотевание электролита вокруг пробок.
Теперь проверяем уровень электролита. Проще это сделать на аккумуляторах с полупрозрачными стенками – на стенках есть риски, с помощью которых можно сразу понять, находится ли уровень в пределах допустимого. Важна не только сама высота уровня, но и равномерность по банкам: там, где уровень электролита заметно меньше, возможна неисправность (негерметичность стенок или днища, быстрое «выкипание» электролита из-за его чрезмерной изначальной плотности и так далее). Если стенки у аккумулятора непрозрачные, воспользуйтесь прозрачной трубкой, опуская ее в отверстия пробок до упора в набор пластин и затыкая после этого верхний конец пальцем: вытащив трубку, Вы увидите, насколько электролит выше пластин. Нормой считается высота уровня в 10-15 мм над пластинами.
Если в какой-то банке уровень электролита ниже нормы, доведите его до нужного, аккуратно доливая дистиллированную воду. Как мы уже писали выше, чаще всего уровень снижается из-за потери воды за счет электролиза, поэтому восполнять уровень готовым электролитом нельзя.
Перед проверкой плотности обеспечьте батарее состояние стопроцентной заряженности – подсоедините зарядное устройство до момента «кипения» или до его отключения, если используете автоматическую модель. Это нужно и для того, чтобы плотность в банке выровнялась после доливания дистиллированной воды, иначе измерение даст ошибочный результат.
Распространенный прибор для контроля плотности – это ареометр, представляющий собой прозрачную колбу с грушей для набора жидкости. Внутри этой колбы находится грузик с делениями – в набранный электролит он погрузится на высоту, зависящую от плотности аккумулятора, и риска, по которую он погрузится, и укажет на результат измерения.
Однако есть и более удобный и универсальный прибор – речь идет об оптическом рефрактометре, который способен также измерять температуру замерзания охлаждающей жидкости и «омывайки». Для измерения достаточно капнуть на нужное место из пипетки и прижать каплю прозрачным стеклом-крышкой. Посмотрев на свет через рефрактометр, вы увидите по риске плотность электролита. Это быстрее, да и точнее, чем привычный способ с ареометром.
Как повысить или понизить плотность в аккумуляторе
Как поднять плотность электролита в аккумуляторе или, наоборот, понизить ее, если измерения показали, что она выходит за пределы нормы? Сразу предупредим: придется повозиться.
Для начала нужно запастись электролитом повышенной (и заранее известной!) плотности. Для удобства возьмем электролит с плотностью 1,4 г/см3 – он достаточно безопасен при работе. Далее необходимо узнать, каков объем одной банки аккумулятора, полностью слив ее в стеклянную градуированную емкость. Отнимая некоторое количество электролита и доливая заранее запасенный «крепкий» (или, наоборот, дистиллированную воду), можно соответствующим образом довести плотность до необходимой. Ориентируйтесь на следующую таблицу для объема в 1 литр:
| Измеренная плотность | Отбор электролита, мл | Доливка электролита, мл | Доливка воды, мл |
| 1,24 | 252 | 256 | |
| 1,25 | 215 | 220 | |
| 1,26 | 177 | 180 | |
| 1,27 | 122 | 126 | |
| 1,28 | 63 | 65 | |
| 1,29 | |||
| 1,30 | 36 | 38 |
В результате вы получите 1 литр электролита с плотностью 1,29 г/см3 – эта величина находится ровно посреди допуска.
Приведем пример: из банки слилось 0,8 литра раствора с плотностью 1,24 г/см3. Из простейшей пропорции можно вычислить, что нам нужно отлить 201 мл из этого объема и добавить 204 мл «крепкого» электролита. Почему различаются объем доливки и удаляемый объем? Любой бывалый самогонщик подскажет: раствор серной кислоты в воде, как и в случае со спиртом, меняет свой объем в зависимости от процентного соотношения компонентов, и 100 мл кислоты в смеси со 100 мл воды дадут отнюдь не 200 мл раствора.
Можно ли избежать этой возни? Естественно. Раз уж вам приходится сливать электролит из банки, то гораздо быстрее сразу залить туда свежий электролит нормальной плотности. Не помешает и промыть перед этим его дистиллированной водой: это лишний плюс для ресурса батареи.
Видео: Как правильно поднять плотность электролита в аккумуляторе
Плотность электролита в аккумуляторе: какая должна быть, как проверить, как поднять
Бортовая сеть автотранспортного средства объединяет в себе источники и потребители электроэнергии. АКБ и генератор выступают энергоисточниками, тогда как вторая группа включает в себя целый комплекс устройств и агрегатов. Среди них первостепенное значение имеют система зажигания и запуска, контрольно-измерительные приборы, сигнализация, лампы в фарах и габаритных огнях.
В электросети автомобиля также присутствует множество дополнительных приспособлений, обеспечивающих комфорт и безопасность водителя и пассажиров. К ним относятся подогрев стёкол и сидений, акустическая система, прикуриватель, GPS-навигатор, видеорегистратор и т.д.
В случае аварийного выхода из строя генератора или реле контроля напряжения именно аккумулятор берёт на себя поддержание работоспособности всех электропотребителей, сохраняя возможность безопасного передвижения автотранспорта до ближайшей станции техобслуживания. Также он стабилизирует напряжение в системе, когда двигатель длительное время работает на низких оборотах или холостом ходу, как это часто бывает при передвижении в городской черте.
На современном рынке автотоваров наибольшим потребительским спросом пользуется свинцово-кислотный АКБ, который нашёл самое широкое применение в транспортных средствах из-за своей надёжности, функциональности и высокой удельной мощности. Главными конструктивными элементами такого устройства являются шесть секций или попросту «банок», внутри которых находится блок свинцовых пластин.
Активной массой положительного электрода является диоксид свинца, а отрицательного – чистый свинец. Между ними расположены сепараторы, основное назначение которых заключается в разделении полублоков разной полярности и препятствии возникновению самозамыканий. Все электрохимические реакции протекают в водном растворе серной кислоты – электролите. Когда батарея разряжается, его плотность снижается из-за активного расхода кислотного агента и выделения молекул воды. При заряде происходит обратный процесс.
Когда следует проверять плотность электролита в АКБ?
Эксплуатация стартерной батареи должна сопровождаться систематическим мониторингом её состояния даже при безотказном и уверенном функционировании. Это связано с тем, что снижение резервного уровня электролита из-за утечки раствора или испарения воды приводит к увеличению кислотной концентрации. Данный фактор негативно сказывается на работоспособности и продолжительности эксплуатации АКБ.
Опытные автомеханики рекомендуют проверять техническое состояние аккумулятора каждые 15-20 тыс. км пробега. Также диагностику целесообразно провести, если он постоянно недозаряжается, плохо держит заряд или туго крутит стартер. Для этого необходимо:
- визуально осмотреть корпус на наличие трещин и подтёков;
- оценить уровень электролитической жидкости в банках, который должен возвышаться над верхним краем пластин на 1.2-1.4 см;
- измерить её плотность с помощью контрольно-измерительного прибора.
Нередко сниженный заряд может быть следствием ослабления ремня привода генератора. Поэтому автомобилисту нужно периодически проверять его натяжение и при необходимости производить регулировку, следуя инструкции по эксплуатации ТС.
Оптимальные показатели электролитической среды
Физико-химическое состояние электролита находится в прямой зависимости от двух параметров – это температура окружающей среды и степень заряженности АКБ. При повышении температурного порога возрастает удельный вес кислоты, а при понижении — падает. Поэтому перед проведением контрольно-измерительных мероприятий аккумулятор рекомендуется выдержать в течение нескольких часов при температуре +20-25 ℃.
Типовые климатические условия региона также оказывают непосредственное влияние на плотность электролитического раствора. Так, в районах с умеренным климатом ρ= 1.27-1.28 г/см3 соответствует 100% заряда, величина 1.21 г/см3 говорит о его снижении до 60%, а 1.18 г/см3 сигнализирует о необходимости подзарядки. Измерения производятся при нормальном уровне реагента над пластинами.
В северных регионах оптимальной считается плотность электролита, равная 1.29-1.30 г/см3, а в субтропическом поясе – 1.23-1.25 г/см3. Измерение данного параметра с целью определения необходимости корректировки производится только у полностью заряженного устройства, иначе полученные результаты будут некорректными.
Алгоритм проверки плотностного состояния электролита
Определение плотности электролита осуществляется при помощи такого приспособления, как ареометр. Перед началом измерительных процедур автовладельцу следует проверить уровень спецжидкости в каждой секции АКБ и при необходимости произвести его корректировку деминерализованной водой. После этого аккумулятор необходимо полностью зарядить и по прошествии 2-3 часов приступать к тесту. Алгоритм его проведения состоит из следующих шагов:
- установить устройство на ровную поверхность;
- вывернуть пробку заливного отверстия на его крышке;
- погрузить в раствор ареометр и втянуть жидкость резиновым наконечником на его противоположном конце;
- набрать количество реагента, достаточное для свободного перемещения поплавка;
- определить уровень плотности в соответствии с информацией на шкале;
- записать результат и повторить манипуляции с оставшимися банками;
- сопоставить полученные данные с нормированными значениями.
Значение плотности должно быть одинаковым во всех элементах, допускается отклонение на ±0.01. Если проведённый замер показал понижение плотности в одной из ячеек на 0.10-0.15, то это говорит о наличии дефекта или короткого замыкания между пластинами. Одинаково низкая плотность во всех блоках связана с глубоким разрядом аккумулятора, его сульфатацией или сильным износом, что влечёт за собой падение напряжения в сети и затруднённый пуск ДВС.
У необслуживаемых стартерных батарей есть особый встроенный индикатор. Если он показывает зелёный цвет, то это говорит о 100%-ном заряде АКБ, а чёрный – о необходимости его подзарядки. Бело-жёлтый или красный оттенок обычно соответствуют очень низкому уровню электролита.
Плотность электролита и зимние холода
Данная величина носит относительный характер, поэтому при смене времён года она не должна подвергаться каким-либо изменениям. Автомобилисту нужно лишь следить за тем, чтобы она не отклонялась от рекомендуемого значения, а также производить стабилизацию при обнаружении отклонений.
Производители стартерного оборудования считают недопустимым использование в зимний период устройств с 25%-ной потерей заряда, т.е. плотность электролитической среды которых составляет 1.24 г/см3. Данный факт обусловлен предотвращением возможности обледенения ячеек аккумулятора и снижением вредоносного воздействия глубокого разряда, вызванного саморазрушением активной массы пластин.
Продолжительная эксплуатация аккумулятора с пониженной плотностью в морозы приводит к снижению электродвижущей силы, затруднённому пуску двигателя, образованию льда и разрушению свинцовых пластин. Доливать деминерализованную воду с целью восстановления уровня реагента над блоками следует прямо перед выездом на улицу, либо при стационарной подзарядке батареи. Это исключает вероятность замерзания долитой воды до того, как она успеет перемешаться с холодным электролитом.
Как поднять плотность электролита?
Каждый водитель может своими силами повысить плотность электролита в АКБ автомобиля, не обращаясь к мастерам сервисного центра. Первым делом нужно подготовить необходимые расходные материалы, среди которых деминерализованная вода, аккумуляторная кислота или уже готовый электролитический раствор, а также средства индивидуальной защиты для глаз и кожного покрова. Кроме того, следует обзавестись следующим оборудованием для работы: ареометром, спринцовкой, стеклянной ёмкостью, мерным стаканом и воронкой.
Снятый с автомобиля аккумулятор помещается на устойчивую поверхность, а пробки его заливных отверстий аккуратно откручиваются. Далее максимальный объём реагента выкачивается из банок и сливается в заранее подготовленный резервуар. Набирать нужно как можно больше вещества, измеряя его объём мерным стаканом, чтобы затем долить идентичное количество нового.
Лучше использовать самостоятельно разведённый раствор с плотностью немного выше расчётной для текущего климатического режима. При его приготовлении кислота добавляется в воду, обратный порядок смешения может вызвать серьёзные термические повреждения.
Сперва свежий электролит заполняет только ½ объёма, что был откачан. Затем АКБ нужно слегка встряхнуть из стороны в сторону, чтобы оставшаяся жидкость и новая перемешались. Если после замера плотностное значение не отвечает норме, добавляем ещё половину от оставшегося в ячейке объёма. Действия повторяются до полной стабилизации плотности, остаток доливается деминерализованной водой по уровню.
Как можно заметить из приведённой выше информации, работать с электролитом не представляет особой сложности, если выполнять все манипуляции по инструкции и соблюдать установленные меры предосторожности.
Как правильно повысить плотность электролита в аккумуляторе
Пониженная или повышенная плотность электролита в аккумуляторе уменьшает эффективность работы батареи и ускоряет ее износ. Поэтому периодически необходимо измерять данный показатель и в случае отклонений от нормы проводить корректировку. Разберем детально, как это правильно сделать.
Содержание
- Чем и как проверять плотность электролита для аккумуляторов
- Как повысить плотность электролита в автомобильном аккумуляторе
- Резюме
Чем и как проверять плотность электролита для аккумуляторов
Нормой считается показатель в 1,27 грамма на кубический сантиметр. Измерения проводятся специальным диагностическим инструментом — ареометром. Важно, чтобы он был качественно изготовлен и показывал точные результаты. Хорошим и недорогим прибором является ареометр RedMark в тубе. Его можно использовать для проверки электролита и тосола.
Вот несколько правил, которые следует соблюдать:
- Измерения нужно проводить при полностью заряженной батарее.
- Проверять необходимо каждую банку.
- Температура воздуха должна быть 20–25 градусов тепла.
С учетом последнего пункта может возникнуть вопрос о том, как повысить плотность электролита в аккумуляторе зимой. Если автомобиль стоит не в теплом гараже, придется снять батарею и занести ее домой. Полностью зарядить и только потом проверить каждую банку.
Как повысить плотность электролита в автомобильном аккумуляторе
Прежде чем приступить к работе, подготавливаем все необходимое. Важно помнить, что данная жидкость представляет собой соединение, опасное для человека. Его попадание на открытые участки кожи может вызвать сильные химические ожоги. Поэтому работать необходимо в защитных резиновых перчатках. Кроме того, потребуются:
- ареометр;
- стеклянная емкость;
- корректирующий электролит;
- дистиллированная вода.
Суть работы заключается в том, чтобы откачать часть жидкости из аккумуляторной батареи и заместить ее корректирующим электролитом. Для откачки можно использовать ареометр. Набираем в него жидкость из батарейных банок и сливаем ее в заранее подготовленную емкость.
При откачивании важно помнить о том, что нельзя оголять аккумуляторные пластины. Необходимо, чтобы они все время были покрыты жидкостью.
Многие автовладельцы задаются вопросом, какой корректирующий электролит для аккумуляторов купить? Хорошим вариантом является «ДРЕКО», имеющий плотность 1,3 г/см3. С его помощью приводим показатели каждой банки в норму.
Вы спросите, а что будет, если переборщить? Параметры 1,28–1,29 г/см3 — это уже повышенная плотность электролита, которую в новом аккумуляторе нужно обязательно снизить. Просто добавляем дистиллированную воду. Использовать обычную, из-под крана, нельзя.
Резюме
Быстрый разряд и слабый пусковой ток далеко не всегда говорят о том, что батарею пора менять. Возможно, что причина неэффективной работы кроется именно в понизившейся плотности. Чтобы решить проблему, достаточно купить электролит для аккумуляторов, имеющий повышенную концентрацию, и с его помощью довести показатели до нормы.
Полностью заряженная батарея — обзор
Состояние заряда
Состояние заряда обычно определяется как фактически доступное количество заряда в данной батарее ( Q ), связанное с максимально доступным количеством заряда, которое может быть получен от этой батареи после 100% полной зарядки ( C ) и обычно выражается в процентах:
[1] SoC = фактически доступное количество заряда (Q) максимально доступное количество заряда (C) × 100 %
Это определение LAB не является ясным и однозначным.Причина этого в том, что оба используемых значения, эталонное значение «максимально доступное количество заряда», так называемая «емкость аккумулятора» и «фактически доступное количество заряда» могут быть определены и соответственно измерены различными способами.
Контрольный тест для Q — это разряд с определенным заданным током до заданного напряжения отсечки при определенной заданной температуре батареи. Эталонный тест на емкость аккумулятора C представляет собой полную зарядку с последующей разрядкой в условиях, аналогичных описанным ранее.В зависимости от скорости разрядного тока, температуры батареи, напряжения отключения и определения «полного заряда» могут быть получены разные значения для Q , C и, следовательно, для SoC.
Чтобы понять определение SoC, сначала необходимо дать определение «полной зарядке». Как правило, это определяется процедурой зарядки, приводящей к полностью заряженной батарее. Однако «полный» не является «полным» и сильно зависит от установленной процедуры начисления. Вот некоторые часто используемые определения «полностью заряженной батареи»:
- •
Физическая полная означает, что все доступные активные массы находятся в заряженном состоянии.В новых аккумуляторах для зарядки доступны все активные массы. В старых батареях части активных масс могут ослабнуть из-за эрозии, могут быть недоступны для тока заряда из-за коррозионных слоев на электродах или могут быть преобразованы в необратимые сульфаты и, следовательно, больше не доступны для зарядки. Физическое наполнение достигается в тот момент, когда дополнительный зарядный ток используется на 100% для побочных реакций, таких как выделение газа или коррозия.
- •
Номинальная полная мощность достигается, когда применяется процедура зарядки, предписанная производителем батареи или данным стандартом.Для новых аккумуляторов это обычно почти такое же состояние, как и полное физическое. Например, в старых батареях крупнозернистые кристаллы сульфата свинца образуются во время работы или из-за процессов перекристаллизации. Эти кристаллы часто не могут быть растворены стандартными процедурами зарядки. Следовательно, части активных масс остаются в разряженном состоянии после номинальной полной зарядки. Для достижения полного физического состояния необходимо применять модифицированные стратегии зарядки, такие как зарядка при повышенных температурах или в течение более длительных периодов времени.Например, международный стандарт (EN 50342–1: 2006) для шестиэлементных залитых батарей стартер-свет-зажигание (SLI) определяет номинальный заряд CCCV-заряда на 25-35 ° C и (16,00 ± 0,01) В с ограничение тока 5 I номинальное на 24 ч. В старых батареях после этой процедуры зарядки может оставаться некоторое количество сульфата свинца. Они могут широко раствориться, если применяется дополнительная зарядка минимум на 40 ° C.
- •
Полная работоспособность определяется как максимально возможная SoC батареи, которая может быть достигнута в полевых условиях в данном приложении.Номинальные условия заряда часто не могут быть применены к батареям, которые используются в реальных приложениях, из-за конструкции системы, ограничений, касающихся максимального напряжения заряда, температуры батареи и доступного времени зарядки. В результате аккумулятор, новый или старый, не может даже достичь номинального состояния полной зарядки. Например, в обычных транспортных средствах напряжение в системе обычно не может превышать примерно 15 В (что ниже 16 В, определенного для номинального заряда), а периоды заряда ограничиваются временем вождения (обычно намного меньше, чем 24 часа за один раз), так что даже свежий SLI аккумулятор не может быть полностью заряжен по номиналу.
Как следует из эталонных испытаний для C и Q , батарея определяется как разряженная, когда при ее разряде заданным номинальным током при определенной температуре достигается заранее заданное напряжение отсечки. Процедура разряда с указанными параметрами называется стандартным испытанием емкости. Это определение более практично, чем физически полностью разряженная батарея, где все активные массы находятся в разряженном состоянии, по нескольким причинам.Во-первых, ЛАБ нельзя полностью физически разрядить, не нанеся ей необратимого повреждения. Во-вторых, в большинстве приложений батарея должна обеспечивать определенный уровень напряжения, даже если она «разряжена». В-третьих, полная физическая разрядка будет длиться почти бесконечно долго. Изготовитель или пользователь батареи может определить номинальную скорость разряда, напряжение в конце разряда и температуру. Поэтому необходимо упомянуть параметры для определения емкости с помощью теста емкости.В противном случае результаты несопоставимы.
После того, как значения «полная» и «разряженная» батарея будут четко определены, можно ввести различные однозначные определения емкости батареи:
- •
Номинальная емкость или номинальная емкость C N . Номинальная или номинальная емкость — это значение емкости, указанное производителем при номинальных условиях эксплуатации (определяемых температурой, разрядным током и напряжением в конце разрядки, как при стандартном испытании емкости).
- •
Начальная мощность C 0 . Первоначальная емкость — это измеренная емкость новой батареи. Эталонное измерение состоит из номинальной полной зарядки с последующим стандартным испытанием емкости, как определено выше. Для данной лаборатории это значение может быть немного выше или ниже номинальной емкости C N из-за производственных допусков, систематического завышения размеров производителем или отсутствия циклов инициализации, которые могут увеличить емкость в начале срока службы.
- •
Фактическая вместимость C a . Фактическая емкость — это измеренная емкость батареи в ее текущем состоянии. Эталонное измерение такое же, как и для начальной емкости. Следовательно, для новой батареи C a = C 0 . В случае старых батарей C a
0 из-за процессов старения, которые приводят к потере емкости. Однако это не всегда верно во всех случаях.Некоторые LAB показывают увеличение фактической мощности C a в течение нескольких месяцев или даже лет. Это особенно заметно для свинцово-кислотных аккумуляторов с регулируемым клапаном (VRLA). - •
Доступная емкость C в среднем . Доступная емкость — это емкость данной новой или устаревшей батареи, доступная для данного приложения. Эталонное измерение часто представляет собой рабочий полный заряд с последующим разрядом с номинальным током до тех пор, пока не будет достигнуто определяемое приложением напряжение конца разряда при фактической температуре батареи.
Теперь можно определить SoC, но перед этим следует отметить важный момент.
Общее определение SoC в соответствии с уравнением [1] полезно, когда SoC следует измерять с помощью эталонных тестов, потому что для обоих значений, Q и C , количество заряда может быть рассчитано во время разряда как ток разряда. умножается на время разряда. Если необходимо настроить определенную SoC (так, чтобы батарея имела определенное количество заряда Q ), невозможно разрядить LAB, пока она не станет пустой, а затем зарядить ее снова и вычислить сохраненный объем заряда путем интеграции заряда Текущий.Причина в том, что из-за более высокого напряжения батареи во время зарядки значительная часть зарядного тока переходит в реакцию выделения газа, и, таким образом, фактически накопленный заряд ниже, чем рассчитанный путем интегрирования зарядного тока. Следовательно, чтобы установить определенную SoC батареи, она должна быть полностью заряжена (до 100% SoC), а затем определенное количество заряда Q d должно быть снято с батареи путем разрядки, так что
[2] SoC = максимально доступное количество заряда (C) — снятое количество заряда (Qd) максимальное доступное количество заряда (C) × 100%
Это фактически немного другое определение SoC, но если C , Q и Q d измеряются при одинаковых условиях разряда (температура, ток разряда, напряжение в конце разряда и тот же возраст батареи), затем
[3] C = Q + Qd
, и это определение SoC эквивалентно определению, данному в уравнении [1].
Если упоминается «SoC», обычно имеется в виду фактическая доступная емкость, связанная с номинальной емкостью C N . Поскольку C N часто не является измеренным значением для данной батареи, условие [3] не выполняется. В этом случае с помощью формул [1] или [2] можно получить разные значения для SoC. С этой точки зрения для новой батареи предпочтительнее SoC, относящаяся к начальной емкости ( C 0 ), поскольку выполняется условие [3].
Например, свежая батарея SLI номинальной емкостью C N = 100 Ач. Батарея может иметь начальную емкость C 0 = 105 Ач. В этом случае, если батарея должна быть настроена на 50% SoC (относится к C N ), тогда Q d = 50 Ач должно быть разряжено от батареи в соответствии с уравнением [2]. Однако, разрядив аккумулятор в номинальных условиях, можно извлечь из аккумулятора емкость 55 Ач до полного разряда.Это будет означать, что SoC (относящийся к C N ) согласно определению [1] составляет 55%.
Для устаревших аккумуляторов SoC, связанная с начальной емкостью и использующая определения [1] или [2], не будет согласована. В этом случае следует использовать SoC, относящуюся к фактической емкости (SoC a ). По той же причине в приложении только SoC, связанная с доступной емкостью (SoC av ) с использованием определений [1] и [2], является правильным.
Связь между различными SoC можно пояснить на примере, показанном на рисунке 1.В этом примере дан старый LAB с начальной емкостью C 0 = 100 Ач. Из-за крупных кристаллов сульфата свинца физический полный заряд не может быть получен в течение ограниченного времени процедуры номинального заряда. Таким образом, емкость 5Ач остается незаряженной. При заданных критериях напряжения в конце разряда батарея имеет меньшую емкость из-за старения по сравнению с новой батареей. В этом примере это составляет дополнительную потерю емкости в 20 Ач. В результате получается фактическая емкость C a = 75 Ач.В SoC окно между 0% и 100% может быть сопоставлено с окном SoC 0 между 20% и 95%. В некоторых приложениях доступная емкость аккумулятора может составлять всего C av = 65 Ач, поскольку при полной зарядке остается значительное количество активных масс в разряженном состоянии. SoC av может быть сопоставлен с окном SoC 0 между 20% и 85%, или, другими словами, в данном приложении батарея может работать только между 20% и 85% от SoC относительно его начальной емкости.
Рисунок 1. Схематическая визуализация отношений между различными определениями состояния заряда (SoC).
Все приведенные выше определения емкости и SoC всегда принимают номинальную температуру или, по крайней мере, аналогичную температуру как должное. Поскольку температура оказывает значительное влияние на емкость батареи, другие значения этих показателей качества могут быть получены при других температурах.
Еще хуже упомянуть, что может возникнуть другая проблема с точным определением SoC.Из-за разной скорости побочных реакций в положительном и отрицательном электродах может случиться так, что SoC двух электродов будет отклоняться. Как правило, SoC определяется для батареи в целом, но для некоторых целей важны индивидуальные характеристики электродов. Схожей с этой проблемой является неоднородный SoC ячеек в последовательном соединении. Как правило, температура клеток не одинакова, поэтому побочные реакции протекают с разной скоростью; следовательно, SoC ячеек отклоняется.
Как измерить удельный вес
Что такое удельный вес и как его проверить?
Удельный вес используется для проверки состояния заряда аккумулятора, по сути, это отношение веса раствора к весу равного объема воды. Проверка удельного веса ячейки выполняется с помощью ареометра, лучший из которых автоматически компенсирует температуру. Поскольку соотношение воды и серной кислоты внутри батареи изменяется в зависимости от активности, изменяется и плотность электролита, это то, что измеряет ареометр.Другой тест, который следует выполнить вместе с тестами на удельную плотность, — это проверка напряжения холостого хода вашей батареи. Вот шаги, которые рекомендует Trojan Battery для проведения тестов на удельный вес своих аккумуляторов:
Проверка удельного веса
(используется только для залитых батарей) - Не добавляйте воду в это время.
- Перед взятием пробы наполните и слейте воду из ареометра 2–4 раза.
- В ареометре должно быть достаточно проб электролита, чтобы полностью поддерживать поплавок.
- Снимите показания, запишите их и верните электролит обратно в ячейку.
- Чтобы проверить другую ячейку, повторите 3 шага выше.
- Проверьте все элементы в аккумуляторной батарее.
- Установите на место вентиляционные колпачки и вытрите пролившийся электролит.
- Исправьте показания до 80 ° F:
- Добавьте 0,004 к показаниям на каждые 10 ° выше 80 ° F
- Вычтите 0,004 на каждые 10 ° ниже 80 ° F.
- Сравните показания.
- Проверьте уровень заряда по таблице ниже
- Проверьте и запишите уровни напряжения.
- Полностью зарядите аккумулятор (и).
- Снова снимите показания удельного веса.
- Проверить уровень (и) напряжения.
- Выполните уравнительный заряд. Обратитесь к разделу «Уравновешивание батарей», чтобы узнать о правильной процедуре.
- Снова снимите показания удельного веса.
- Батарея старая, срок ее службы подходит к концу.
- Аккумулятор слишком долго находился в разряженном состоянии.
- Электролит был потерян из-за пролива или перелива.
- Развивается слабая или плохая клетка.
- Аккумулятор перед тестированием был чрезмерно полив.
Проверка напряжения холостого хода
- Отключите все нагрузки от аккумуляторов.
- Измерьте напряжение с помощью вольтметра постоянного тока.
- Проверьте уровень заряда по Таблице 1.
- Зарядите аккумулятор, если уровень заряда составляет от 0% до 70%.
- Аккумулятор слишком долго находился в разряженном состоянии.
- Батарея неисправна.
Показания должны быть на уровне 1,277 +/- 0,007 или выше заводской спецификации. Если какое-либо значение удельного веса окажется низким, выполните следующие действия.
Если какие-либо значения удельного веса по-прежнему низкие, выполните следующие действия.
Если какое-либо значение удельного веса по-прежнему ниже заводской спецификации 1,277 +/- .007, то может существовать одно или несколько из следующих условий:
Для получения точных показаний напряжения батареи должны оставаться в режиме ожидания (без зарядки и разрядки) не менее 6 часов, предпочтительно 24 часа.
Если уровень заряда батареи ниже значений, указанных в таблице 1, могут существовать следующие условия:
Батареи в этих условиях следует доставить к специалисту для дальнейшей оценки или снять с эксплуатации.
ТАБЛИЦА 1.Состояние заряда в зависимости от удельного веса и напряжения холостого хода
| Процент заряда | Удельный вес с поправкой на 80 ° F | Напряжение холостого хода | |||||
| 6 В | 8В | 12В | 24 В | 36 В | 48 В | ||
| 100 | 1,277 | 6,37 | 8,49 | 12,73 | 25,46 | 38,20 | 50.93 |
| 90 | 1,258 | 6,31 | 8,41 | 12,62 | 25,24 | 37,85 | 50,47 |
| 80 | 1,238 | 6,25 | 8,33 | 12,50 | 25,00 | 37,49 | 49,99 |
| 70 | 1,217 | 6,19 | 8,25 | 12,37 | 24,74 | 37,12 | 49.49 |
| 60 | 1,195 | 6,12 | 8,16 | 12,24 | 24,48 | 36,72 | 48,96 |
| 50 | 1,172 | 6,05 | 8,07 | 12,10 | 24,20 | 36,31 | 48,41 |
| 40 | 1,148 | 5,98 | 7,97 | 11,96 | 23,92 | 35,87 | 47.83 |
| 30 | 1,124 | 5,91 | 7,88 | 11,81 | 23,63 | 35,44 | 47,26 |
| 20 | 1,098 | 5,83 | 7,77 | 11,66 | 23,32 | 34,97 | 46,63 |
| 10 | 1,073 | 5,75 | 7,67 | 11,51 | 23,02 | 34,52 | 46.03 |
| PVEducation
5 свинцово-кислотных аккумуляторов
Свинцово-кислотные батареи являются наиболее часто используемым типом батарей в фотоэлектрических системах. Хотя свинцово-кислотные батареи имеют низкую плотность энергии, умеренный КПД и высокие требования к техническому обслуживанию, они также имеют длительный срок службы и низкие затраты по сравнению с батареями других типов. Одним из исключительных преимуществ свинцово-кислотных аккумуляторов является то, что они являются наиболее часто используемой формой аккумуляторов для большинства аккумуляторных батарей (например, для запуска двигателей автомобилей) и, следовательно, имеют хорошо зарекомендовавшую себя зрелую технологическую базу.
Рисунок: Изменение напряжения в зависимости от степени заряда для нескольких различных типов батарей.
Свинцово-кислотная батарея состоит из отрицательного электрода из губчатого или пористого свинца. Свинец пористый, что способствует образованию и растворению свинца. Положительный электрод состоит из оксида свинца. Оба электрода погружены в электролитический раствор серной кислоты и воды. В случае, если электроды входят в контакт друг с другом в результате физического движения батареи или изменения толщины электродов, два электрода разделяет электрически изолирующая, но химически проницаемая мембрана.Эта мембрана также предотвращает короткое замыкание через электролит. Свинцово-кислотные батареи накапливают энергию за счет обратимой химической реакции, показанной ниже.
Общая химическая реакция:
PbO2 + Pb + 2h3SO4⇔заряженный разряд2PbSO4 + 2h3O
На минусовой клемме реакции заряда и разряда:
Pb + SO42-заряженныйразрядPbSO4 + 2e-
На положительном выводе реакции заряда и разряда:
PbO2 + SO42- + 4H ++ 2e-заряженный разрядPbSO4 + 2h3O
Как показывают приведенные выше уравнения, разрядка батареи вызывает образование кристаллов сульфата свинца как на отрицательной, так и на положительной клеммах, а также высвобождение электронов из-за изменения валентного заряда свинца.Для образования этого сульфата свинца используется сульфат сернокислотного электролита, окружающего аккумулятор. В результате электролит становится менее концентрированным. Полный разряд приведет к тому, что оба электрода будут покрыты сульфатом свинца и водой, а не серной кислотой, окружающей электроды. При полном разряде два электрода выполнены из одного и того же материала, и между двумя электродами отсутствует химический потенциал или напряжение. На практике, однако, разряд прекращается при напряжении отсечки, задолго до этого момента.Поэтому аккумулятор не должен разряжаться ниже этого напряжения.
Между полностью разряженным и заряженным состояниями свинцово-кислотная батарея будет испытывать постепенное снижение напряжения. Уровень напряжения обычно используется для обозначения степени заряда аккумулятора. Зависимость аккумулятора от уровня заряда показана на рисунке ниже. Если аккумулятор оставить на низком уровне заряда в течение длительного периода времени, могут вырасти крупные кристаллы сульфата свинца, что необратимо снижает емкость аккумулятора.Эти более крупные кристаллы не похожи на типичную пористую структуру свинцового электрода, и их трудно превратить обратно в свинец.
В результате реакции зарядки сульфат свинца на отрицательном электроде превращается в свинец. На положительном конце реакция превращает свинец в оксид свинца. В качестве побочного продукта этой реакции выделяется водород. Во время первой части цикла зарядки преобладающей реакцией является превращение сульфата свинца в свинец и оксид свинца. Однако по мере того, как происходит зарядка и большая часть сульфата свинца превращается либо в свинец, либо в диоксид свинца, зарядный ток электролизует воду из электролита, и выделяются водород и газообразный кислород, процесс, известный как «выделение газа» из батареи.Если ток подается в батарею быстрее, чем может быть преобразован сульфат свинца, то выделение газа начинается до того, как весь сульфат свинца преобразуется, то есть до того, как батарея полностью зарядится. Газообразование создает несколько проблем в свинцово-кислотной батарее. Газовыделение батареи не только вызывает проблемы безопасности из-за взрывоопасной природы производимого водорода, но также снижает количество воды в батарее, которую необходимо заменять вручную, вводя в систему компонент для обслуживания.Кроме того, выделение газа может вызвать отделение активного материала от электролита, что приведет к необратимому снижению емкости аккумулятора. По этим причинам аккумулятор не следует регулярно заряжать выше напряжения, которое вызывает газообразование. Напряжение газовыделения изменяется в зависимости от скорости заряда.
Сульфат свинца является изолятором, и поэтому способ образования сульфата свинца на электродах определяет, насколько легко можно разрядить аккумулятор.
Для большинства систем возобновляемой энергии наиболее важными характеристиками батареи являются срок службы батареи, глубина разряда и требования к обслуживанию батареи.Этот набор параметров и их взаимосвязь с режимами зарядки, температурой и возрастом описаны ниже.
Глубина разряда в сочетании с емкостью батареи является фундаментальным параметром в конструкции блока батарей для фотоэлектрической системы, поскольку энергия, которая может быть извлечена из батареи, определяется умножением емкости батареи на глубину разряда. Батареи классифицируются как батареи глубокого или мелкого цикла. Глубина разряда батареи глубокого цикла может превышать 50%, а может достигать 80%.Чтобы достичь той же полезной емкости, аккумуляторная батарея с малым циклом должна иметь большую емкость, чем аккумуляторная батарея с глубоким циклом.
Помимо глубины разряда и номинальной емкости аккумулятора, мгновенная или доступная емкость аккумулятора сильно зависит от скорости разряда аккумулятора и рабочей температуры аккумулятора. Емкость аккумулятора падает примерно на 1% на градус ниже примерно 20 ° C. Однако высокие температуры также не идеальны для аккумуляторов, поскольку они ускоряют старение, саморазряд и расход электролита.На приведенном ниже графике показано влияние температуры и скорости разряда аккумулятора на емкость аккумулятора.
Рисунок: Взаимосвязь между емкостью батареи, температурой и скоростью разряда.
Со временем емкость аккумулятора снижается из-за сульфатации аккумулятора и выделения активного материала. Ухудшение емкости аккумулятора наиболее сильно зависит от взаимосвязи следующих параметров:
- режим зарядки / разрядки аккумулятора
- DOD аккумулятора в течение срока его службы
- его подверженность длительным периодам низкого разряда
- средняя температура батареи за весь срок службы
На следующем графике показано изменение функции аккумулятора в зависимости от количества циклов и глубины разряда для свинцово-кислотных аккумуляторов с поверхностным циклом.Свинцово-кислотная батарея глубокого разряда должна иметь срок службы более 1000 циклов даже при глубине разряда более 50%.
Рисунок: Взаимосвязь между емкостью батареи, глубиной разряда и сроком службы для батареи с малым циклом разряда.
Помимо DOD, режим зарядки также играет важную роль в определении срока службы батареи. Перезарядка или недостаточная зарядка батареи приводит либо к потере активного материала, либо к сульфатированию батареи, что значительно сокращает срок ее службы.
Рисунок: Влияние режима зарядки на емкость аккумулятора.
Окончательное влияние на зарядку аккумулятора связано с температурой аккумулятора. Хотя емкость свинцово-кислотной батареи снижается при работе при низких температурах, работа при высоких температурах увеличивает скорость старения батареи.
Рисунок: Взаимосвязь между емкостью батареи, температурой и сроком службы батареи глубокого цикла.
Кривые разряда при постоянном токе для свинцово-кислотной батареи емкостью 550 Ач при различных скоростях разряда с предельным напряжением 1.85 В на ячейку (Mack, 1979). Более длительное время разряда увеличивает емкость аккумулятора.
Производство водорода и кислорода из батареи приводит к потере воды, поэтому в свинцово-кислотных батареях необходимо регулярно заменять воду. Другие компоненты аккумуляторной системы не требуют регулярного обслуживания, поэтому потеря воды может стать серьезной проблемой. Если система находится в удаленном месте, проверка потери воды может увеличить затраты. Аккумуляторы, не требующие технического обслуживания, ограничивают потребность в регулярном внимании, предотвращая или уменьшая количество газа, выходящего из аккумулятора.Однако из-за коррозионной природы электролита все батареи в некоторой степени вносят дополнительный компонент для технического обслуживания в фотоэлектрическую систему.
Свинцово-кислотные батареи обычно имеют кулоновский КПД 85% и КПД порядка 70%.
В зависимости от того, какая из вышеперечисленных проблем является наиболее важной для конкретного приложения, соответствующие модификации базовой конфигурации батареи улучшают ее характеристики. В случае использования возобновляемых источников энергии указанные выше проблемы повлияют на глубину разряда, срок службы батареи и требования к техническому обслуживанию.Изменения в батарее обычно включают модификацию в одной из трех основных областей:
- изменения состава и геометрии электродов
- изменения в раствор электролита
- модификации корпуса или клемм аккумуляторной батареи для предотвращения или уменьшения утечки образующегося газообразного водорода.
Залитые свинцово-кислотные батареи характеризуются длительным циклом работы и длительным сроком службы. Однако залитые батареи требуют периодического обслуживания. Необходимо не только регулярно контролировать уровень воды в электролите, измеряя его удельный вес, но эти батареи также требуют «ускоренной зарядки».
Ускоренная зарядка
Ускоренная или выравнивающая зарядка включает в себя кратковременную периодическую перезарядку, при которой выделяется газ и смешивается электролит, предотвращая расслоение электролита в батарее. Кроме того, ускоренная зарядка также помогает поддерживать одинаковую емкость всех аккумуляторов. Например, если одна батарея развивает более высокое внутреннее последовательное сопротивление, чем другие батареи, тогда батарея с более низким SR будет постоянно недозаряжаться во время нормального режима зарядки из-за падения напряжения на последовательном сопротивлении.Однако, если батареи заряжаются более высоким напряжением, это позволяет полностью зарядить все батареи.
Удельный вес (SG)
Залитая батарея подвержена потере воды из электролита из-за выделения водорода и газообразного кислорода. Удельный вес электролита, который можно измерить ареометром, укажет на необходимость добавления воды в батареи, если батареи полностью заряжены. В качестве альтернативы ареометр точно укажет уровень заряда батареи, если известно, что уровень воды правильный.SG периодически измеряется после ускоренной зарядки, чтобы убедиться, что в батарее достаточно воды в электролите. Удельный вес батареи должен быть предоставлен производителем.
Особые рекомендации для гелевых герметичных свинцово-кислотных аккумуляторов
Свинцово-кислотные батареив гелеобразном состоянии или AGM (которые обычно герметичны или регулируются с помощью клапана) имеют несколько потенциальных преимуществ:
- они могут подвергаться глубокому циклированию при сохранении срока службы батареи
- они не нуждаются в ускоренной зарядке
- они требуют меньшего обслуживания.
Однако эти батареи обычно требуют более точного режима зарядки и более низкого напряжения. Режим зарядки с более низким напряжением обусловлен использованием свинцово-кальциевых электродов для минимизации выделения газов, но требуется более точный режим зарядки, чтобы минимизировать выделение газов от батареи. Кроме того, эти батареи могут быть более чувствительны к колебаниям температуры, особенно если режим зарядки не компенсирует температуру или не предназначен для этих типов батарей.
Батарея для фотоэлектрической системы будет рассчитана на определенное количество циклов при определенном DOD, режиме зарядки и температуре.Однако батареи могут преждевременно терять емкость или внезапно выходить из строя по разным причинам. Внезапный отказ может быть вызван внутренним коротким замыканием батареи из-за отказа электрического разделителя внутри батареи. Короткое замыкание в батарее снизит напряжение и емкость всего блока батарей, особенно если секции батареи соединены параллельно, а также приведет к другим потенциальным проблемам, таким как перезаряд оставшихся батарей.Батарея также может выйти из строя из-за разрыва цепи (то есть может происходить постепенное увеличение внутреннего последовательного сопротивления), и любые батареи, подключенные последовательно с этой батареей, также будут затронуты. Замораживание аккумулятора, в зависимости от типа используемого свинцово-кислотного аккумулятора, также может вызвать необратимый выход аккумулятора из строя.
Постепенное снижение емкости может усугубляться неправильной эксплуатацией, в частности, ухудшением DOD. Однако работа одной части аккумуляторной батареи в условиях, отличных от другой, также приведет к снижению общей емкости и увеличению вероятности отказа батареи.Батареи могут непреднамеренно эксплуатироваться в разных режимах либо из-за колебаний температуры, либо из-за выхода из строя батареи в одной цепочке батарей, что приводит к неравномерной зарядке и разрядке в цепочке.
Установка
Батареи должны устанавливаться в соответствии с действующими стандартами страны, в которой они устанавливаются. В настоящее время существуют австралийские стандарты AS3011 и AS2676 для установки батарей. Существует также проект стандарта для батарей для приложений RAPS, который в конечном итоге станет австралийским стандартом.
Среди других факторов, которые необходимо учитывать при установке аккумуляторной системы, являются вентиляция, необходимая для конкретного типа аккумуляторной батареи, условия заземления, на которых должна быть размещена аккумуляторная батарея, и меры, принятые для обеспечения безопасности тех, кто может иметь доступ к аккумуляторной батарее. Кроме того, при установке блока батарей необходимо следить за тем, чтобы температура батареи находилась в пределах допустимых условий эксплуатации батареи и чтобы температура батарей в большем блоке батарей была такой же.Батареи в очень холодных условиях могут замерзать при низком уровне заряда, поэтому зимой вероятность того, что батарея будет разряжена, будет более низкой. Чтобы предотвратить это, аккумуляторную батарею можно закопать под землю. Аккумуляторы, регулярно подвергающиеся воздействию высоких рабочих температур, также могут иметь сокращенный срок службы.
Батареи потенциально опасны, и пользователи должны знать о трех основных опасностях: Серная кислота в электролите вызывает коррозию. При работе с батареями важна не только защита ног и глаз, но и защитная одежда.
Батареи могут генерировать большой ток. Если металлический предмет случайно попадает на клеммы батареи, через этот предмет могут протекать большие токи. При работе с батареями следует свести к минимуму присутствие ненужных металлических предметов (например, украшений), а инструменты должны иметь изолированные ручки.
Взрывоопасность из-за выделения водорода и кислорода. Во время зарядки, особенно перезарядки, некоторые батареи, включая большинство батарей, используемых в фотоэлектрических системах, могут выделять потенциально взрывоопасную смесь водорода и кислорода.Чтобы снизить риск взрыва, используется вентиляция для предотвращения скопления этих газов, а потенциальные источники возгорания (т. Е. Цепи, которые могут генерировать искры или дуги) исключаются из корпуса аккумуляторной батареи.
Аккумуляторы вводят компонент периодического обслуживания в фотоэлектрическую систему. Для всех аккумуляторов, включая «необслуживаемые» аккумуляторы, требуется график технического обслуживания, который должен обеспечивать:
- клеммы аккумулятора не корродированы
- соединения аккумулятора затянуты
- корпус аккумулятора не должен иметь трещин и коррозии.
Залитые батареи требуют дополнительного и более частого обслуживания. В случае залитых батарей уровень электролита и удельный вес электролита для каждой батареи необходимо регулярно проверять. Проверка удельного веса аккумулятора с помощью ареометра должна выполняться не менее чем через 15 минут после выравнивания или ускоренного заряда. В аккумуляторы следует добавлять только дистиллированную воду. Водопроводная вода содержит минералы, которые могут повредить электроды батареи.
Свинец в свинцово-кислотных аккумуляторах представляет опасность для окружающей среды, если он не утилизируется надлежащим образом.Свинцово-кислотные батареи следует утилизировать, чтобы можно было восстановить свинец без ущерба для окружающей среды.
Материалы, из которых изготовлены электроды, имеют большое влияние на химический состав батареи и, следовательно, влияют на напряжение батареи и ее характеристики зарядки и разрядки. Геометрия электрода определяет внутреннее последовательное сопротивление, а также скорость заряда и разряда.
Основными материалами анода и катода в свинцово-кислотных аккумуляторах являются свинец и диксодий свинца (PbO2).Свинцовый электрод выполнен в виде губчатого свинца. Губчатый свинец желателен, поскольку он очень пористый, и поэтому площадь поверхности между свинцом и электролитом серной кислоты очень велика. Добавление небольших количеств других элементов в свинцовый электрод для образования сплавов свинца может уменьшить некоторые недостатки, связанные со свинцом. Основными типами используемых электродов являются свинец / сурьма (с использованием нескольких процентов сурьмы), сплавы свинец / кальций и сплавы свинец / сурьма / кальций.
Аккумуляторы из свинцового сплава с сурьмой имеют несколько преимуществ перед электродами из чистого свинца.К этим преимуществам относятся: более низкая стоимость свинца / сурьмы; повышенная прочность свинцово-сурьмянистого электрода; и возможность получить глубокую разрядку на короткий период времени. Однако сплавы свинец / сурьма склонны к сульфатированию, и их не следует оставлять при низком уровне заряда в течение длительных периодов времени. Кроме того, сплавы свинец / сурьма увеличивают выделение газа в батарее во время зарядки, что приводит к значительным потерям воды. Поскольку в эти батареи необходимо добавлять воду, они требуют более серьезного обслуживания.Кроме того, свинцово-сурьмянистые батареи отличаются высокой скоростью разряда и коротким сроком службы. Эти проблемы (xx — проверьте, вызваны ли обе проблемы металлизацией)) вызваны растворением сурьмы с одного электрода и ее осаждением или осаждением на другом электроде. (xx повышенная адгезия PbO2 xx)
Свинцово-кальциевые батареи — это технология со средней стоимостью. Как и сурьма, кальций также добавляет прочности свинцу отрицательного электрода, но, в отличие от сурьмы, добавление кальция снижает выделение газа в батарее, а также снижает скорость саморазряда.Однако свинцово-кальциевые батареи не следует сильно разряжать. Следовательно, эти типы аккумуляторов могут считаться «необслуживаемыми», но это только аккумуляторы мелкого цикла.
Добавление сурьмы, а также кальция в электроды дает некоторые преимущества как сурьмы, так и свинца, но при более высокой стоимости. Такие батареи с глубокой разрядкой также могут иметь длительный срок службы. Кроме того, к электродам могут быть добавлены следовые количества других материалов для повышения производительности батареи.
В дополнение к материалу, из которого изготовлены электродные пластины, физическая конфигурация электродов также влияет на скорость зарядки и разрядки, а также на срок службы. Тонкие пластины обеспечивают более быструю зарядку и разрядку, но они менее прочные и более склонны к отслаиванию материала с пластин. Поскольку высокие зарядные или разрядные токи обычно не являются обязательной характеристикой аккумуляторов для систем возобновляемой энергии, можно использовать более толстые пластины, которые имеют меньшее время зарядки и разрядки, но также имеют более длительный срок службы.
В открытой залитой аккумуляторной батарее любой образующийся газ может улетучиваться в атмосферу, вызывая проблемы как безопасности, так и обслуживания. Герметичный свинцово-кислотный (SLA), свинцово-кислотный (VRLA) с регулируемым клапаном или рекомбинированный свинцово-кислотный аккумулятор предотвращает потерю воды из электролита, предотвращая или сводя к минимуму утечку газообразного водорода из аккумулятора. В герметичной свинцово-кислотной батарее (SLA) водород не улетучивается в атмосферу, а скорее перемещается или мигрирует к другому электроду, где он рекомбинирует (возможно, с помощью процесса каталитического преобразования) с образованием воды.Эти батареи не являются полностью герметичными, а имеют вентиляционное отверстие для предотвращения повышения давления в батарее. Герметичные батареи требуют строгого контроля заряда, чтобы предотвратить накопление водорода быстрее, чем он может рекомбинировать, но они требуют меньше обслуживания, чем открытые батареи.
Свинцово-кислотные батареи с клапанным регулированием (VRLA) по своей концепции аналогичны герметичным свинцово-кислотным (SLA) аккумуляторным батареям, за исключением того, что клапаны должны выделять водород почти полностью.Батареи SLA или VRLA обычно имеют дополнительные конструктивные особенности, такие как использование гелеобразных электролитов и использование свинцово-кальциевых пластин для сведения к минимуму выделения газообразного водорода.
Несмотря на разнообразие типов батарей и областей применения, особенно важными характеристиками фотоэлектрических систем являются требования к обслуживанию батареи и способность глубоко заряжать батарею при сохранении длительного срока службы. Для обеспечения длительного срока службы при глубоком разряде батареи глубокого разряда могут быть либо открытого типа, с избытком электролитического раствора и толстыми пластинами, либо иммобилизованного электролитического типа.Герметичные гелевые батареи могут быть классифицированы как батареи глубокого разряда, но они обычно выдерживают меньшее количество циклов и меньшие разряды, чем специально разработанные батареи с заливной пластиной или батареи AGM. В аккумуляторах с мелким циклом обычно используются более тонкие пластины, изготовленные из свинцово-кальциевых сплавов, и обычно глубина разряда не превышает 25%.
Батареи для фотоэлектрических или удаленных источников питания (RAPS)
Строгие требования к батареям, используемым в фотоэлектрических системах, побудили нескольких производителей изготавливать батареи, специально предназначенные для фотоэлектрических или других удаленных систем питания.В автономных фотоэлектрических системах чаще всего используются батареи свинцово-кислотного типа с глубоким циклом или необслуживаемые батареи с меньшим циклом. Батареи глубокого цикла могут быть батареями с открытым заливом (которые не требуют обслуживания) или батареями AGM с невыпадающим электролитом, которые не требуют обслуживания (но которые требуют осторожности при выборе регулятора). Специальные необслуживаемые батареи с малым циклом работы, которые выдерживают нечастую разрядку, также могут использоваться в фотоэлектрических системах, и при условии, что аккумуляторная батарея спроектирована надлежащим образом, никогда не требуется DOD более 25%.Аккумулятор с длительным сроком службы в правильно спроектированной фотоэлектрической системе при правильном обслуживании может прослужить до 15 лет, но использование батарей, которые не рассчитаны на длительный срок службы, или условий в фотоэлектрической системе, или являются частью плохой конструкции системы может привести к выходу из строя аккумуляторного блока всего через несколько лет.
Доступны несколько других типов батарей специального назначения, которые описаны ниже.
Пусковые, осветительные батареи зажигания (SLI). Эти аккумуляторы используются в автомобилях и имеют высокую скорость разряда и заряда.Чаще всего используются электродные пластины, упрочненные либо свинцово-сурьмяной в залитой конфигурации, либо свинцово-кальциевой в герметичной конфигурации. Эти батареи имеют хороший срок службы в условиях малого цикла, но имеют очень низкий срок службы в условиях глубокого цикла. Батареи SLI не следует использовать в фотоэлектрической системе, поскольку их характеристики не оптимизированы для использования в системе возобновляемых источников энергии, поскольку срок службы фотоэлектрической системы очень мал.
Тяговые или тяговые аккумуляторные батареи. Тяговые или двигательные батареи используются для обеспечения электроэнергией небольших транспортных средств, таких как тележки для гольфа.По сравнению с батареями SLI, они обладают большей способностью выдерживать глубокий цикл при сохранении длительного срока службы. Хотя эта особенность делает их более подходящими для фотоэлектрической системы, чем та, которая использует батареи SLI, двигательные батареи не должны использоваться в каких-либо фотоэлектрических системах, поскольку их скорость саморазряда очень высока из-за использования свинцово-сурьмянистых электродов. Высокая скорость саморазряда фактически приведет к большим потерям мощности в батарее и сделает общую фотоэлектрическую систему неэффективной, если батареи не будут испытывать большой DOD на ежедневной основе.Способность этих аккумуляторов выдерживать глубокую цикличность также намного ниже, чем у настоящих аккумуляторов глубокого цикла. Поэтому эти батареи не подходят для фотоэлектрических систем.
RV или морские батареи. Эти батареи обычно представляют собой компромисс между батареями SLI, тяговыми батареями и настоящими батареями глубокого цикла. Хотя они и не рекомендуются, в некоторых небольших фотоэлектрических системах используются двигательные и морские батареи. Срок службы таких батарей будет ограничен в лучшем случае несколькими годами, так что экономия на замене батарей означает, что такие батареи, как правило, не являются долгосрочным рентабельным вариантом.
Стационарные аккумуляторы. Стационарные батареи часто используются для аварийного питания или источников бесперебойного питания. Это аккумуляторы мелкого цикла, предназначенные для того, чтобы оставаться почти полностью заряженными в течение большей части своего срока службы с лишь периодическими глубокими разрядами. Их можно использовать в фотоэлектрических системах, если размер аккумуляторной батареи никогда не опускается ниже DOD от 10% до 25%.
Батареи глубокого разряда. Батареи глубокого разряда должны обеспечивать срок службы в несколько тысяч циклов при высокой глубине разряда (80% или более).Значительные различия в характеристиках цикла могут наблюдаться с двумя типами батарей глубокого разряда, поэтому следует сравнивать срок службы и степень разряда различных батарей глубокого разряда.
Свинцово-кислотный аккумулятор состоит из электродов из оксида свинца и свинца, погруженных в раствор слабой серной кислоты. Возможные проблемы со свинцово-кислотными аккумуляторами включают:
Газообразование: выделение водорода и кислорода. Выделение аккумулятора газом приводит к проблемам с безопасностью и потере воды из электролита.Потеря воды увеличивает требования к обслуживанию батареи, поскольку воду необходимо периодически проверять и заменять.
Повреждение электродов. Вывод отрицательного электрода мягкий и легко повреждается, особенно в тех случаях, когда аккумулятор может постоянно или сильно двигаться.
Расслоение электролита. Серная кислота — тяжелая вязкая жидкость. По мере разряда батареи концентрация серной кислоты в электролите снижается, а во время зарядки концентрат серной кислоты увеличивается.Это циклическое изменение концентрации серной кислоты может привести к расслоению электролита, при котором более тяжелая серная кислота остается на дне батареи, а менее концентрированный раствор, вода, остается наверху. Непосредственная близость электродных пластин внутри батареи означает, что при физическом встряхивании серная кислота и вода не смешиваются. Однако контролируемое выделение газа электролита способствует смешиванию воды и серной кислоты, но его необходимо тщательно контролировать, чтобы избежать проблем безопасности и потери воды.В большинстве свинцово-кислотных аккумуляторов требуется периодическая, но нечастая подача газа в аккумулятор для предотвращения или обращения вспять расслоения электролита в процессе, называемом «ускоренной» зарядкой.
Сульфатирование аккумулятора. При низком заряде на свинцовом электроде могут расти крупные кристаллы сульфата свинца, в отличие от мелкозернистого материала, который обычно образуется на электродах. Сульфат свинца — изоляционный материал.
Разлив серной кислоты. Если серная кислота вытечет из корпуса батареи, это представляет серьезную угрозу безопасности.Желирование или иммобилизация жидкой серной кислоты снижает вероятность разливов серной кислоты.
Зависание АКБ при низком уровне разряда. Если аккумулятор находится на низком уровне разряда после превращения всего электролита в воду, то точка замерзания электролита также падает.
Потеря активного материала электродов. Потеря активного материала электродов может происходить в результате нескольких процессов. Одним из процессов, который может вызвать необратимую потерю емкости, является отслаивание активного материала из-за изменения объема между xxx и сульфатом свинца.Кроме того, xxx. Неправильные условия зарядки и выделение газа могут вызвать отслоение активного материала с электродов, что приведет к необратимой потере емкости.
В зависимости от того, какая из вышеперечисленных проблем является наиболее важной для конкретного приложения, соответствующие модификации базовой конфигурации батареи улучшают ее характеристики. В случае использования возобновляемых источников энергии указанные выше проблемы повлияют на глубину разряда, срок службы батареи и требования к техническому обслуживанию.Изменения в батарее обычно включают модификацию в одной из трех основных областей:
- изменения состава и геометрии электродов
- изменения в раствор электролита
- модификации корпуса или клемм аккумуляторной батареи для предотвращения или уменьшения утечки образующегося газообразного водорода.
Коррозия состоит из областей набора или восстановления / окисления, в которых обе реакции происходят на одном и том же электроде. Для аккумуляторной системы коррозия приводит к нескольким пагубным последствиям.Один из эффектов заключается в том, что он превращает металлический электрод в оксид металла.
Все химические реакции протекают как в прямом, так и в обратном направлении. Чтобы обратная реакция протекала, реагенты должны набирать достаточно энергии, чтобы преодолеть электрохимическую разницу между реагентами и продуктами, а также перенапряжение. Обычно в аккумуляторных системах вероятность возникновения обратной реакции мала, так как имеется несколько молекул с достаточно большой энергией. Однако некоторые частицы, хотя и маленькие, обладают достаточной энергией.В заряженной батарее существует процесс, с помощью которого батарея может быть разряжена даже при отсутствии нагрузки, подключенной к батарее. Количество разряда аккумулятора при стоянии называется саморазрядом. Саморазряд увеличивается с увеличением температуры, потому что у большей части продуктов будет достаточно энергии для протекания реакции в обратном направлении.
Идеальный набор химических реакций для батареи — это тот, в котором существует большой химический потенциал, который высвобождает большое количество электронов, имеет низкое перенапряжение, спонтанно протекает только в одном направлении и является единственной химической реакцией, которая может произойти.Однако на практике существует несколько эффектов, которые ухудшают характеристики батареи из-за нежелательных химических реакций, таких как изменение фазы объема реагентов или продуктов, а также физическое движение реагентов и продуктов внутри батареи.
В процессе химических реакций многие материалы претерпевают изменение либо в фазе, либо, если они остаются в одной и той же фазе, объем и плотность материала могут быть изменены в результате химической реакции. Наконец, материалы, используемые в батарее, в первую очередь анод и катод, могут изменить свою кристалличность или структуру поверхности, что, в свою очередь, повлияет на реакции в батарее.Многие компоненты в окислительно-восстановительных реакциях претерпевают изменение фазы во время окисления или восстановления. Например, в свинцово-кислотной батарее сульфат-ионы меняются с твердой формы (в виде сульфата свинца) на раствор (в виде серной кислоты). Если сульфат свинца перекристаллизовывается где-нибудь, кроме анода или катода, то этот материал теряется для аккумуляторной системы. Во время зарядки только материалы, соединенные с анодом и катодом, могут участвовать в электронном обмене, и поэтому, если материал не касается анода или катода, он больше не может заряжаться.Образование газовой фазы в батарее также представляет особые проблемы. Прежде всего, газовая фаза обычно имеет больший объем, чем исходные реагенты, что вызывает изменение давления в батарее. Во-вторых, если предполагаемые продукты находятся в газовом переходе, они должны быть ограничены анодом и катодом, иначе они не смогут заряжаться.
Изменение громкости также обычно отрицательно сказывается на работе от батареи.
В стандартной свинцово-кислотной батарее с залитой водой электроды погружены в жидкую серную кислоту.Несколько модификаций электролита используются для улучшения характеристик батареи в одной из нескольких областей. Ключевыми параметрами электролита, которые контролируют производительность батареи, являются объем и концентрация электролита, а также образование «пленочного» электролита.
Изменения объема электролита можно использовать для повышения надежности батареи. Увеличение объема электролита делает батарею менее чувствительной к потерям воды и, следовательно, делает регулярное техническое обслуживание менее критичным.Увеличение объема батареи также увеличит ее вес и снизит удельную энергию батареи.
В батареях с «пленочным» электролитом серная кислота иммобилизируется либо путем «гелеобразования» серной кислоты, либо с помощью «абсорбирующего стеклянного мата». Оба имеют меньшее выделение газа по сравнению с затопленными свинцово-кислотными аккумуляторами и, следовательно, часто встречаются в герметичных свинцово-кислотных аккумуляторах, не требующих обслуживания.
Желирование. В «гелеобразной» свинцово-кислотной батарее электролит может быть иммобилизован путем гелеобразования серной кислоты с использованием силикагеля.Загустевший электролит имеет преимущество в том, что снижается газообразование, и, следовательно, батареи не требуют особого обслуживания. Кроме того, расслоение электролита не происходит с гелевыми батареями, и поэтому ускоренная зарядка не требуется, а поскольку электролит загустевает, вероятность просыпания серной кислоты также снижается. Однако для того, чтобы еще больше снизить газообразование, в этих «гелевых» аккумуляторах также обычно используются свинцово-кальциевые пластины, что делает их непригодными для применения в условиях глубокого разряда.Еще один недостаток состоит в том, что условия зарядки гелеобразной свинцово-кислотной батареи необходимо более тщательно контролировать, чтобы предотвратить перезаряд и повреждение батареи.
Абсорбирующее матирование стекла. Вторая технология, которая может быть использована для иммобилизации серной кислоты, — это «абсорбирующий стеклянный мат» или аккумуляторы AGM. В аккумуляторе AGM серная кислота поглощается матом из стекловолокна, который помещается между пластинами электродов. Аккумуляторы AGM обладают многочисленными преимуществами, включая возможность глубокой разрядки без ущерба для срока службы, возможность высокой скорости заряда / разряда и расширенного температурного диапазона для работы.Ключевым недостатком этих аккумуляторов является необходимость более тщательно контролируемых режимов зарядки и более высокая начальная стоимость.
Приближение к пределам напряжения и плотности энергии для химии калиево-селеновых батарей в концентрированном электролите на основе эфира
Калий-селеновые (K-Se) батареи предлагают довольно высокое теоретическое напряжение (∼1,88 В) и плотность энергии (∼1275 Вт · ч кг Se −1 ). Однако на практике их рабочее напряжение пока ограничено ~ 1.4 В, что приводит к недостаточному использованию энергии и пониманию механизмов. Здесь впервые продемонстрировано, что батареи K – Se, работающие в концентрированных электролитах на основе эфира, следуют определенным реакционным путям, включающим обратимые ступенчатые реакции превращения Se в K 2 Se x ( x = 5, 3, 2, 1). Присутствие окислительно-восстановительных промежуточных продуктов K 2 Se 5 при ∼2.3 В и K 2 Se 3 при ∼2,1 В, в отличие от предыдущих отчетов, обеспечивает рекордно высокое среднее напряжение плато разряда (1,85 В) и плотность энергии (998 Вт · ч кг Se −1 или 502 Вт · ч кг K2Se −1 ), что приближается к теоретическим пределам и превосходит те, о которых сообщалось ранее, для аккумуляторов Na / K / Al-Se. Более того, экспериментальный анализ и расчеты из первых принципов показывают, что эффективное подавление вредного растворения / перемещения полиселенида в концентрированных электролитах вместе с высокой электронной проводимостью Se / K 2 Se x обеспечивает быструю реакцию. кинетика, эффективное использование Se и длительная циклическая обработка до 350 циклов, которые неосуществимы ни в аналогах K – S, ни в батареях K – Se с электролитами с низкой / умеренной концентрацией.Эта работа может проложить путь к механистическому пониманию и полному использованию энергии химии батарей K – Se.
Свинцовая аккумуляторная батарея| Введение в химию
Цель обучения
- Вспомните химическую реакцию, которая происходит в свинцовых аккумуляторных батареях
Ключевые моменты
- Свинцово-кислотные батареи, также известные как свинцовые аккумуляторные батареи, могут накапливать большой заряд и обеспечивать высокий ток в течение коротких периодов времени.
- Базовая конструкция свинцово-кислотных аккумуляторов не претерпела значительных изменений с 1859 года, когда их спроектировал Планте, хотя некоторые улучшения были внесены Фор.
- Свинцово-кислотные аккумуляторы можно заряжать, что важно при их использовании в автомобилях.
- Разрядка накопленной энергии зависит от того, как положительная, так и отрицательная пластины превращаются в сульфат свинца (II), а электролит теряет большую часть растворенной серной кислоты.
Срок
- лигносульфонат Водорастворимые анионные полиэлектролитные полимеры; они являются побочными продуктами производства древесной массы с использованием сульфитной варки.
Свинцовые батареи
Свинцовая аккумуляторная батарея, также известная как свинцово-кислотная батарея, является самым старым типом аккумуляторных батарей и одним из наиболее распространенных устройств хранения энергии. Эти батареи были изобретены в 1859 году французским физиком Гастоном Планте, и они до сих пор используются во множестве приложений. Большинство людей привыкло использовать их в транспортных средствах, где они могут обеспечивать высокие токи для запуска двигателя.
Хотя батареи надежны, у них ограниченный срок службы, они тяжелы при транспортировке и содержат токсичные материалы, которые требуют специальных методов удаления по окончании срока службы.Свинцово-кислотные батареи имеют умеренную удельную мощность и хорошее время отклика. В зависимости от используемой технологии преобразования энергии батареи могут перейти от приема энергии к мгновенной подаче энергии. Свинцово-кислотные аккумуляторы подвержены влиянию температуры и должны поддерживаться в надлежащем состоянии для достижения максимального срока службы.
Разработка свинцовой батареи
В конструкции свинцово-кислотного элемента Планте положительная и отрицательная пластины были сделаны из двух спиралей свинцовой фольги, разделенных листом ткани и скрученных.Ячейки изначально были малой вместимостью. Требовался медленный процесс «формовки» для коррозии свинцовой фольги, образования диоксида свинца на пластинах и придания им шероховатости для увеличения площади поверхности. Пластины Планте все еще используются в некоторых стационарных приложениях, где на пластинах имеются механические канавки для увеличения площади поверхности.
Свинцовая аккумуляторная батарея Схема, показывающая, как свинцовая аккумуляторная батарея состоит из шести последовательно соединенных двухвольтовых элементов. Также показан состав каждой ячейки.Конструкция из клееных пластин Камиллы Альфонса Фор типична для современных автомобильных аккумуляторов.Каждая пластина состоит из прямоугольной свинцовой сетки. Отверстия решетки заполнены пастой из красного свинца и 33-процентной разбавленной серной кислоты. Эта пористая паста позволяет кислоте реагировать со свинцом внутри пластины, что увеличивает площадь поверхности. После высыхания пластины складываются с помощью подходящих разделителей и вставляются в аккумуляторный контейнер. Обычно используется нечетное количество пластин, с отрицательной пластиной на одну больше, чем положительной. Каждая альтернативная пластина подключается.
Паста содержит технический углерод, сульфат бария и лигносульфонат.Сульфат бария действует как затравочный кристалл для реакции сульфата свинца в свинец. Лигносульфонат предотвращает образование твердой массы отрицательной пластиной во время цикла разряда, а вместо этого позволяет формировать длинные игольчатые кристаллы. Технический углерод противодействует эффекту ингибирования образования, вызванному лигносульфонатами.
Разрядная химия
В разряженном состоянии как положительная, так и отрицательная пластины становятся сульфатом свинца (II) (PbSO 4 ). Электролит теряет большую часть растворенной серной кислоты и превращается в основном в воду.Процесс разряда управляется проводимостью электронов от отрицательной пластины обратно в ячейку на положительной пластине во внешней цепи.
Отрицательная реакция пластины: Pb (s) + HSO 4 — (вод.) → PbSO 4 (s) + H + (вод.) + 2e —
Положительная реакция пластины: PbO 2 (s) + HSO 4 — (водн.) + 3H + (водн.) + 2e — → PbSO 4 (s) + 2H 2 O (л)
Комбинируя эти две реакции, можно определить общую реакцию:
Pb (с) + PbO 2 (с) + 2H + (вод.) + 2HSO 4 — (вод.) → 2PbSO 4 (с) + 2H 2 O (л)
Зарядная химия
Аккумулятор этого типа можно заряжать.В заряженном состоянии каждая ячейка содержит отрицательные пластины из элементарного свинца (Pb) и положительные пластины из оксида свинца (IV) (PbO 2 ) в электролите примерно 4,2 М серной кислоты (H 2 SO 4 ). . Процесс зарядки осуществляется за счет принудительного удаления электронов с положительной пластины и принудительного введения их в отрицательную пластину источником заряда.
Отрицательная реакция пластины: PbSO 4 (с) + H + (вод.) + 2e — → Pb (с) + HSO 4 — (вод.
Положительная реакция пластины: PbSO 4 (с) + 2H 2 O (л) → PbO 2 (с) + HSO 4 — (вод.) + 3H + (вод.) + 2e –
Объединение этих двух реакций дает полную реакцию, обратную реакции разряда:
2PbSO 4 (с) + 2H 2 O (л) → Pb (с) + PbO 2 (с) + 2H + (водн.) + 2HSO 4 — (водн.)
Обратите внимание, что реакция зарядки прямо противоположна реакции разряда.
Показать источникиBoundless проверяет и курирует высококачественный контент с открытой лицензией из Интернета. Этот конкретный ресурс использовал следующие источники:
Полив свинцово-кислотного аккумулятора: основы
Как нельзя обойтись без воды, так же как и аккумулятор. Полив свинцово-кислотного аккумулятора — важный этап обслуживания, который нельзя пропустить. Это сохраняет вашу батарею в оптимальном состоянии и безопасно для ее использования. Несвоевременный полив свинцово-кислотной батареи может привести к серьезным повреждениям, но не всегда легко понять, когда лучше поливать батарею.Следуйте этим инструкциям по поливу свинцово-кислотной батареи.
Почему батареи нужно поливать
Свинцово-кислотные батареи состоят из плоских свинцовых пластин, погруженных в бассейн с электролитом. Электролит состоит из воды и серной кислоты. Размер пластин аккумулятора и количество электролита определяют количество заряда, которое может сохранить свинцово-кислотный аккумулятор, или количество часов использования. Вода — ключевая часть функционирования свинцовой батареи.
Кроме того, во время процесса перезарядки, когда электричество проходит через водную часть электролита, вода превращается в свои исходные элементы, водород и кислород.Эти газы очень легковоспламеняющиеся, поэтому из вашего жилого автофургона или морских аккумуляторов необходимо вывести наружу. Выделение газов приводит к потере воды, поэтому в свинцово-кислотные батареи необходимо периодически добавлять воду. Батареи, не требующие особого обслуживания, такие как батареи AGM, являются исключением, поскольку они способны компенсировать потерю воды.
Чрезмерный полив и недостаточный полив могут повредить аккумулятор. Чтобы свинцовый аккумулятор работал на максимальном уровне, следуйте этим рекомендациям по поливу.
Первое — начните с безопасностиДля начала обязательно используйте средства индивидуальной защиты, такие как защитные очки и перчатки, при работе с аккумуляторами.Кроме того, очень важно понимать, что некоторые батареи требуют регулярного полива, в то время как другие батареи не требуют обслуживания.
Обязательно найдите информацию на этикетке аккумулятора, которая указывает, можно ли открыть аккумулятор и отремонтировать. В зависимости от типа батареи, которую вы используете, предупреждающие надписи на батарее должны направлять вас «НЕ ОТКРЫВАТЬ» батарею или «ЗАДЕРЖИВАЙТЕ ВЕНТИЛЯЦИОННЫЕ КОЛПАЧКИ ПОСЛЕ ПОЛИВА». Обязательно следуйте инструкциям на этикетке с предупреждением.
Как полить аккумулятор
Хотя аккумулятор следует заряжать только после того, как он полностью зарядится, вам также следует проверить уровень воды перед зарядкой, чтобы убедиться, что воды достаточно, чтобы покрыть все открытые пластины. После зарядки добавьте достаточно воды, чтобы довести уровень до дна вентиляционного отверстия, примерно на ¾ ниже верха элемента.
Важно отметить, что владельцы аккумуляторов никогда не должны добавлять в аккумуляторы серную кислоту. При нормальной работе батареи потребляют только воду, а не серную кислоту.Когда уровень электролита в вашей батарее низкий, заполнение батареи водой сохранит батарею здоровой и безопасной для использования.
Не над водойВо время зарядки аккумулятора плотность раствора электролита увеличивается. Если перед зарядкой было добавлено слишком много воды, уровень электролита увеличится, что приведет к переполнению аккумулятора и повреждению аккумулятора. Кроме того, чрезмерный полив аккумулятора может привести к дополнительному разбавлению электролита, что приведет к снижению производительности аккумулятора.
Когда следует поливать аккумулятор
Как часто вы добавляете воду в аккумулятор, зависит от того, как часто вы им пользуетесь. Аккумулятор для тележки для гольфа, который используется только по выходным, может потребовать полива только один раз в месяц. Вилочный погрузчик, который используется весь день, каждый день, может нуждаться в поливе аккумулятора каждую неделю. В жаркую погоду увеличивается потребность в поливе. Важно регулярно проверять уровень жидкости в аккумуляторе — лучше всего это делать после того, как аккумулятор зарядится.
Какую воду следует использоватьИзбегайте использования водопроводной воды. При заправке аккумулятора обычная водопроводная вода не справится. Водопроводная вода содержит минералы, которые вредны для аккумуляторов, даже если их добавляют в небольших количествах. Это особенно верно для воды, умягченной с помощью умягчителей, содержащих хлориды. На всякий случай лучше всего подойдет дистиллированная вода, которая требует гораздо меньших вложений, чем новая батарея.
Помните, что вода будет находиться поверх раствора кислоты в вашей батарее, пока он не смешается с пузырьками, возникающими при зарядке.Если вы снимаете показания ареометра электролита, лучше всего снимать их после завершения зарядки.
Не допускайте обезвоживания аккумулятора. Поливайте в жаркие месяцы и круглый год.
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:
- В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
- Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
- Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
- Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
- Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
