Что такое моновпрыск и как он работает

Многие автолюбители даже не знают, как выглядит моновпрыск, ведь сейчас используются карбюраторные и инжекторные двигатели. Но и эта система подачи топлива в цилиндры существовала, и даже сейчас может встречаться на автомобилях старого выпуска. Она была переходной между карбюраторными и инжекторными двигателями. Её еще называют моноинжектором.

Моновпрыск автомобиля фотография

Такая система применялась на немецких автомобилях 80-х годов выпуска, а также на многих японских. Встретить их сейчас сложно, но возможно.

Как и всякое устройство, двигатель с такой подачей топлива имеет свои преимущества и недостатки, но современные конструкции его вытеснили. Причина в основном в экологических требованиях, которые стали гораздо строже.

Что такое моновпрыск в автомобиле

Главная особенность этой системы, из-за чего и произошло название – использование всего одной форсунки. Топливная смесь впрыскивается в общую камеру, а уже из неё попадает в тот цилиндр, в котором открыт клапан.

Сейчас автомобили, работающие на бензине, используют распределённую подачу, когда в каждый цилиндр подача смеси происходит индивидуально, отдельной форсункой. Но так расходуется больше топлива.

Устройство моновпрыска

Устройство и принцип работы этой системы довольно сложны и отличаются от других, более популярных. Её работа поддерживается большим количеством датчиков, регулирующим подачу топлива, но это позволяет легко запускать холодный двигатель.

Единственная форсунка устанавливается над дроссельной заслонкой, которой регулируется подача воздуха. Топливо впрыскивается между корпусом и заслонкой, и этот процесс синхронизирован с зажиганием.

Схема моновпрыска автоСхема устройства

Для дозирования топлива на разных режимах работы двигателя используются датчики. Открытие форсунки происходит под управлением электронного контроллера, а его количество дозируется электромагнитным клапаном. В цилиндры смесь из общей камеры поочерёдно попадает при открытии соответствующих клапанов, где и воспламеняется.

Принцип работы

В общем, разобраться, как работает моновпрыск, несложно. Процесс состоит из нескольких этапов.

  1. Датчики, в зависимости от режима работы двигателя, регулируют количество топлива, которое выдаст форсунка.
  2. Топливо поступает через форсунку в общую камеру, где смешивается с воздухом.
  3. Готовая смесь поступает в первый открывшийся цилиндр.
  4. Лишнее неиспользованное топливо по обратной магистрали возвращается назад.

Форсунка имеет распылительное сопло и запорный клапан. Подача топлива происходит в импульсном режиме, под управлением электромагнита. Подача воздуха регулируется дроссельной заслонкой, которая, в свою очередь, управляется с помощью механического или электрического привода.

Моновпрыск регулятор топливаСхема работы моновпрыск регулятор топлива

Но в реальности моновпрыск требует тщательной регулировки и синхронизации. К тому же, такое устройство сложно ремонтировать, и это важные причины, почему такая схема не получила распространения.

Чем моновпрыск отличается от инжектора и карбюратора

Основное, чем отличается моновпрыск от обычного инжектора – использование единственной форсунки, в остальном разница небольшая. Но и это влечёт за собой много последствий, главное из которых – снижение ресурса двигателя.

Если топливная смесь будет некачественной из-за проблем с форсункой, то она попадёт во все цилиндры, и вызовет их одновременный повышенный износ. Использование отдельных форсунок для каждого цилиндра позволяет минимизировать последствия – в крайнем случае пострадает один цилиндр. Этим обычная инжекторная система лучше моновпрыска. В остальном отличия инжектора и моновпрыска чисто конструктивные.

А вот по сравнению с карбюраторными двигателями такое решение имеет больше отличий:

  • Двигатель легче запускается, особенно холодный.
  • Расход топлива меньше, и остаётся постоянным. Карбюратор периодически надо настраивать, иначе расход сильно возрастает.
  • Ручной настройки не требуется, при поездке всё регулируется датчиками.
  • Двигатель работает в наиболее оптимальных условиях, что хорошо сказывается на его характеристиках.

Поэтому моновпрыск и стал дальнейшим развитием карбюраторной системы. Но инжекторная, с распределённой подачей топлива, оказалась еще перспективнее.

Плюсы и минусы системы

Двигатель с моновпрыском в своё время решал множество проблем, так как обладал явными преимуществами перед карбюраторным:

  • Автовладельцу необязательно было даже знать устройство двигателя, так как его работа регулируется автоматически с помощью датчиков. Это увеличило число обладателей автомобилей, простых в обслуживании – заправился и поехал.
  • Расход топлива меньше, а КПД двигателя больше, причём как при движении в разных режимах, так и на холостом ходу.
  • По сравнению с карбюраторными двигателями уменьшено количество вредных выбросов в атмосферу.
  • Простая конструкция.
  • Быстрый запуск двигателя в любых условиях.

Однако такая конструкция была вытеснена более совершенным инжекторным двигателем. И причинами для этого стали:

  • Сложности с ремонтом и настройкой – требуется специальное оборудование. Дома в гараже это не делается.
  • Запчасти не только редкие, но и дорогие.
  • Требуется качественный бензин. Если смесь недостаточно хороша, мотор начинает «капризничать». Для отечественных условий это особенно важно, так как качество бензина не гарантируется ни на одной автозаправке, и оно обычно не очень соответствует требованиям.
  • Цилиндры находятся на разном расстоянии от форсунки, и смесь попадает в них за разное время. Поэтому бензин прогорает не полностью, а его расход увеличивается.
  • Для работы требуется электричество, тогда как карбюратору нужна искра только при старте, а потом топливо подаётся механическим путём. Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.
Инжекторный двигатель фотоКонструкция инжекторного двигателя

Именно поэтому современные инжекторы и потеснили моновпрыск, так как обладают его преимуществами, но лишены его недостатков.

Какие могут возникнуть поломки в работе моновпрыска

Так как в системе используется всего одна форсунка и множество электронных датчиков и узлов управления, владельца могут поджидать разные неприятности:

  • Проблемы с запуском мотора – не заводится или заводится с трудом, сразу глохнет.
  • Неустойчивая работа на холостом ходу.
  • Нарушения в динамике, при движении. Может увеличиться расход топлива, ухудшиться тяга при разгоне, появляются перебои в работе мотора.

Всё это требует диагностики, и провести её сейчас можно с помощью ноутбука и специального программного обеспечения. Делать это лучше специалисту, тем более, что и настраивать своими руками ничего не надо, не обладая специальными знаниями. Неверные настройки могут еще ухудшить работу мотора или он вообще перестанет запускаться.

Использование одной форсунки также не является хорошим вариантом. Стоит ей выйти из строя или засориться, и машина тут же встанет. В этом плане распределенная подача гораздо надёжнее и безопаснее, так как доехать до места в крайнем случае можно и без одного работающего цилиндра.

Стоит иметь в виду, что эта система устаревшая и с большим количеством электроники, которая тоже имеет свойство ломаться. Учитывая, что используется моновпрыск на старых машинах, проблемы с электронной частью тоже вполне вероятны.

drivertip.ru

Что такое моновпрыск в автомобиле, какие у него достоинства и недостатки

Что такое моновпрыск – Что такое моновпрыск и как он работает

Многие автолюбители даже не знают, как выглядит моновпрыск, ведь сейчас используются карбюраторные и инжекторные двигатели. Но и эта система подачи топлива в цилиндры существовала, и даже сейчас может встречаться на автомобилях старого выпуска. Она была переходной между карбюраторными и инжекторными двигателями. Её еще называют моноинжектором.

Такая система применялась на немецких автомобилях 80-х годов выпуска, а также на многих японских. Встретить их сейчас сложно, но возможно.

Как и всякое устройство, двигатель с такой подачей топлива имеет свои преимущества и недостатки, но современные конструкции его вытеснили. Причина в основном в экологических требованиях, которые стали гораздо строже.

Что такое моновпрыск в автомобиле

Главная особенность этой системы, из-за чего и произошло название – использование всего одной форсунки. Топливная смесь впрыскивается в общую камеру, а уже из неё попадает в тот цилиндр, в котором открыт клапан.

Сейчас автомобили, работающие на бензине, используют распределённую подачу, когда в каждый цилиндр подача смеси происходит индивидуально, отдельной форсункой. Но так расходуется больше топлива.

Устройство моновпрыска

Устройство и принцип работы этой системы довольно сложны и отличаются от других, более популярных. Её работа поддерживается большим количеством датчиков, регулирующим подачу топлива, но это позволяет легко запускать холодный двигатель.

Единственная форсунка устанавливается над дроссельной заслонкой, которой регулируется подача воздуха. Топливо впрыскивается между корпусом и заслонкой, и этот процесс синхронизирован с зажиганием.

Что такое моновпрыск в автомобиле, какие у него достоинства и недостаткиСхема устройства

Для дозирования топлива на разных режимах работы двигателя используются датчики. Открытие форсунки происходит под управлением электронного контроллера, а его количество дозируется электромагнитным клапаном. В цилиндры смесь из общей камеры поочерёдно попадает при открытии соответствующих клапанов, где и воспламеняется.

Принцип работы

В общем, разобраться, как работает моновпрыск, несложно. Процесс состоит из нескольких этапов.

  1. Датчики, в зависимости от режима работы двигателя, регулируют количество топлива, которое выдаст форсунка.
  2. Топливо поступает через форсунку в общую камеру, где смешивается с воздухом.
  3. Готовая смесь поступает в первый открывшийся цилиндр.
  4. Лишнее неиспользованное топливо по обратной магистрали возвращается назад.

Форсунка имеет распылительное сопло и запорный клапан. Подача топлива происходит в импульсном режиме, под управлением электромагнита. Подача воздуха регулируется дроссельной заслонкой, которая, в свою очередь, управляется с помощью механического или электрического привода.

Что такое моновпрыск в автомобиле, какие у него достоинства и недостатки
Схема работы моновпрыск регулятор топлива

Но в реальности моновпрыск требует тщательной регулировки и синхронизации. К тому же, такое устройство сложно ремонтировать, и это важные причины, почему такая схема не получила распространения.

Чем моновпрыск отличается от инжектора и карбюратора

Основное, чем отличается моновпрыск от обычного инжектора – использование единственной форсунки, в остальном разница небольшая. Но и это влечёт за собой много последствий, главное из которых – снижение ресурса двигателя.

Если топливная смесь будет некачественной из-за проблем с форсункой, то она попадёт во все цилиндры, и вызовет их одновременный повышенный износ. Использование отдельных форсунок для каждого цилиндра позволяет минимизировать последствия – в крайнем случае пострадает один цилиндр. Этим обычная инжекторная система лучше моновпрыска. В остальном отличия инжектора и моновпрыска чисто конструктивные.

А вот по сравнению с карбюраторными двигателями такое решение имеет больше отличий:

  • Двигатель легче запускается, особенно холодный.
  • Расход топлива меньше, и остаётся постоянным. Карбюратор периодически надо настраивать, иначе расход сильно возрастает.
  • Ручной настройки не требуется, при поездке всё регулируется датчиками.
  • Двигатель работает в наиболее оптимальных условиях, что хорошо сказывается на его характеристиках.

Поэтому моновпрыск и стал дальнейшим развитием карбюраторной системы. Но инжекторная, с распределённой подачей топлива, оказалась еще перспективнее.

Плюсы и минусы системы

Двигатель с моновпрыском в своё время решал множество проблем, так как обладал явными преимуществами перед карбюраторным:

  • Автовладельцу необязательно было даже знать устройство двигателя, так как его работа регулируется автоматически с помощью датчиков. Это увеличило число обладателей автомобилей, простых в обслуживании – заправился и поехал.
  • Расход топлива меньше, а КПД двигателя больше, причём как при движении в разных режимах, так и на холостом ходу.
  • По сравнению с карбюраторными двигателями уменьшено количество вредных выбросов в атмосферу.
  • Простая конструкция.
  • Быстрый запуск двигателя в любых условиях.

Однако такая конструкция была вытеснена более совершенным инжекторным двигателем. И причинами для этого стали:

  • Сложности с ремонтом и настройкой – требуется специальное оборудование. Дома в гараже это не делается.
  • Запчасти не только редкие, но и дорогие.
  • Требуется качественный бензин. Если смесь недостаточно хороша, мотор начинает «капризничать». Для отечественных условий это особенно важно, так как качество бензина не гарантируется ни на одной автозаправке, и оно обычно не очень соответствует требованиям.
  • Цилиндры находятся на разном расстоянии от форсунки, и смесь попадает в них за разное время. Поэтому бензин прогорает не полностью, а его расход увеличивается.
  • Для работы требуется электричество, тогда как карбюратору нужна искра только при старте, а потом топливо подаётся механическим путём. Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.
Что такое моновпрыск в автомобиле, какие у него достоинства и недостаткиКонструкция инжекторного двигателя

Именно поэтому современные инжекторы и потеснили моновпрыск, так как обладают его преимуществами, но лишены его недостатков.

Какие могут возникнуть поломки в работе моновпрыска

Так как в системе используется всего одна форсунка и множество электронных датчиков и узлов управления, владельца могут поджидать разные неприятности:

  • Проблемы с запуском мотора – не заводится или заводится с трудом, сразу глохнет.
  • Неустойчивая работа на холостом ходу.
  • Нарушения в динамике, при движении. Может увеличиться расход топлива, ухудшиться тяга при разгоне, появляются перебои в работе мотора.

Всё это требует диагностики, и провести её сейчас можно с помощью ноутбука и специального программного обеспечения. Делать это лучше специалисту, тем более, что и настраивать своими руками ничего не надо, не обладая специальными знаниями. Неверные настройки могут еще ухудшить работу мотора или он вообще перестанет запускаться.

Использование одной форсунки также не является хорошим вариантом. Стоит ей выйти из строя или засориться, и машина тут же встанет. В этом плане распределенная подача гораздо надёжнее и безопаснее, так как доехать до места в крайнем случае можно и без одного работающего цилиндра.

Стоит иметь в виду, что эта система устаревшая и с большим количеством электроники, которая тоже имеет свойство ломаться. Учитывая, что используется моновпрыск на старых машинах, проблемы с электронной частью тоже вполне вероятны.

neauto.ru

Как работает моновпрыск?

Моновпрыск Система центрального впрыска применяется на бензиновых двигателях, еще ее называют моновпрыском. Впрыск горючего делается одной форсункой на впускном коллекторе. Моновпрыск – это инжекторная система подачи топлива в мотор, которая обычно используется в не самых современных автомобилях. Это переходная система подачи горючего, которая стала широко использоваться взамен карбюраторной. Отличительным фактором впрыска горючего в этой системе считается то, что для этого применяется лишь одна форсунка, которая расположена вместо карбюратора. Такая форсунка распрыскивает горючее во все цилиндры. В связи с новыми экологическими стандартами, данный способ подачи топлива для бензинового двигателя вышел из повсеместного использования, и вместо него теперь применяется распределенный впрыск.

Из чего состоит система моновпрыска и какие функции выполняет каждый элемент

Составляющие системы моновпрыска:

- регулятор давления

- форсунка впрыска

- дроссельная заслонка (с механическим приводом)

- блок управления

- входные датчики

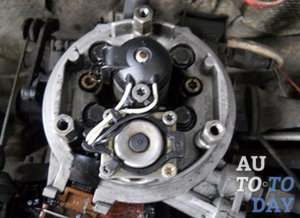

Расположение моновпрыска

Регулятор давления выполняет функцию поддержки непрерывного рабочего давления. Кроме того, уже после приостановки мотора регулятор поддерживает давление с целью не допустить появления воздушных пробок и упростить пуск мотора.

Форсунка впрыскивает горючее импульсно. Она представляет собой электромагнитный клапан. Руководит клапаном электронный блок управления. В систему форсунки, как правило, входит соленоид, возвратная пружина, запорный клапан и распылительное сопло. Дроссельная заслонка регулирует объем прибывающего в систему воздуха. Она имеет либо механический, либо электрический привод. Механический привод работает в результате нажатия педали газа.

Электросервопривод дроссельной заслонки удерживает устойчивые обороты мотора на холостом ходу из-за принудительного открытия заслонки. Блок управления руководит работой форсунки и электрическим сервоприводом. Его структура состоит из процессора и блока памяти. В блоке памяти располагаются сведения с характеристикой впрыска (эталон).

Моновпрыск Входные датчики фиксируют время работы мотора. Могут также применяться датчики момента впрыска, нахождения дроссельной заслонки, температуры окружающей среды и так далее. На основе показания датчиков температуры воздуха и расположения дроссельной заслонки, блок управления мотором рассчитывает нужный объем мотора в системе. У дроссельной заслонки такая конструкция, которая при любом ее расположении впускает конкретное количество воздуха, такой параметр закрепляется датчиком положения дроссельной заслонки; располагается он на оси привода заслонки.

На основе показателей, полученных от датчика момента впрыска, делается впрыск горючего, единовременно с таким предупреждением идет сигнал на воспламенение горючего.

Как работает моновпрыск

Предупреждения от датчиков зачисляются в блок управления системой. На основе приобретенных сведений блок управления рассчитывает момент и длительность открытия форсунки. Потом сигнал поступает на соленоид форсунки. Осуществляется открытие запорного клапана, и горючее впрыскивается во впускной коллектор, где перемешивается с воздухом. Приготовленная топливно-воздушная консистенция идет в камеры сгорания. Кроме того, в системе существует стабилизация оборотов мотора.

Безусловно, система моновпрыска лучше, чем карбюраторная система подачи горючего, и у нее, конечно же, существуют как плюсы, так и минусы.

Положительные характеристики моновпрыска:

Моновпрыск 1) Простой запуск мотора. При помощи электромагнитного клапана, который осуществляет контроль всех процессов работы моновпрыска, вероятен более упрощенный запуск мотора, в сравнении с карбюраторными моторами, так как он берет на себя некую часть процесса запуска.

2) Снижение расхода горючего. У карбюраторных машин есть склонность к увеличенному расходу горючего по причине неправильно настроенного карбюратора; с применением системы моновпрыска, существует возможность экономии топлива, как при запуске мотора, так и во время движения машины.

3) Не нужно ручное настраивание системы. И снова, если в карбюраторной системе подачи горючего необходимо содействие специалиста и скрупулезная настройка, концепция моновпрыска не требует этого и может сама настроиться благодаря сведениям, которые исходят от датчиков кислорода.

4) Снижение уровня выброса углекислого газа.

5) Усовершенствованные характеристики. Из-за высокой слаженности работы всей системы моновпрыска существует возможность добиться усовершенствованных динамических показателей машины.

Также как и у любой другой техники, у системы моновпрыска существуют свои не очень хорошие качества, перечислим их:

1) Слишком высокая стоимость ремонта и комплектующих. Сделать ремонт либо произвести замену одного из функциональных узлов системы может обойтись вам в крупную сумму.

Моновпрыск 2) Бóльшая часть узлов не поддается ремонту. Чаще всего ремонт обходится дешевле, чем полная замена, из-за этого возможность ремонта важна для очень дорогих деталей. Система моновпрыска таким похвастаться не может, потому что неисправность приводит за собой либо полную, либо частичную замену функционирующих узлов.

3) Необходимость использовать топливо высокого качества. В нашей стране купить действительно высококачественный бензин практически не представляется возможным.

4) Зависимость от электропитания. Для полноценной работы системы моновпрыска нужно электропитание. В этом смысле карбюраторная система находится в выигрыше, так как для запуска мотора нужно лишь прокрутить мотор и подать искру, горючее подается механическим путем. Применяя моновпрыск, необходимо иметь постоянно высокий заряд АКБ, иначе Вы попросту рискуете не завести машину.

5) Сервис и диагностика. Для того чтобы определить проблему в работе моновпрыска, нужно применять специальное оборудование для диагностики, и конечно, для ремонта. Поэтому без обращения в автосервис вам не обойтись.

По сути, моновпрыск – это электронно-управляемая, одноточечная концепция впрыска невысокого давления (инжектор), которая применяется в бензиновых моторах. Особенностью моновпрыска, как упоминалось ранее, является форсунка, которая находится под управлением клапана. Для дозировки воздуха при формировании топливной консистенции применяется дроссельная заслонка. Во впускном трубопроводе совершается то самое разделение горючего по цилиндрам мотора, этому также содействуют особые датчики, у которых находятся под контролем все показатели мотора. Форсунка находится над дроссельной заслонкой. Струя бензина направляется прямо в отверстие в корпусе дроссельной заслонки. Впрыск горючего через форсунку синхронизирован с импульсами зажигания.

МоновпрыскВ момент запуска холодного двигателя и сразу же после запуска период впрыскивания горючего увеличен – это необходимо для обогащения топливной консистенции. Если мотор не прогрет, расположение дроссельной заслонки меняется таким образом, чтобы в мотор попало больше топливной консистенции для укрепления оборотов коленчатого вала.

Весь период впрыска горючего находится под контролем электронного блока управления. По данным разных датчиков (датчик расположения дроссельной заслонки, датчик лямба-зонд, датчик температуры) определяется нужное количество горючего, и эти сведения отправляются на форсунку. Кислород попадает через воздушный фильтр во впускной коллектор, горючее и кислород смешиваются, образовывая топливную консистенцию, которая идет в цилиндры мотора.

Какие могут возникнуть поломки в работе моновпрыска?

Владельца машины всегда ожидают скрытые неприятности, которые чуть позже отражаются материальными затратами. Чаще всего на деньги могут попасть владельцы не новых машин. Поломками моновпрыска может быть как обычное засорение форсунки, так и значительные неисправности в электронике.

К поломкам в системе подачи горючего могут привести следующие факторы:

• Период работы ключевых узлов и главных деталей системы.

• Заводской брак деталей.

• Неправильные условия эксплуатации.

• Внешние влияния на функциональные детали, из-за которых снижается период работы.

Моновпрыск Для того чтобы определить поломку, необходимо провести диагностику; это можно сделать как на сервисе, так и самому. Сейчас доступен огромный выбор программного обеспечения и технических приборов, которые смогут помочь вам сделать нужную диагностику в условиях гаража. Чаще всего для такой диагностики необходим ноутбук, планшет либо сотовый телефон, провод подключения и, естественно, специальное ПО. Все несоответствия нормам располагаются в электронном блоке управления, из-за этого целью такой программы является считывание этих сведений и верное отображение владельцу автомобиля.

Во многих случаях приходится диагностировать поломку без поддержки дополнительных приборов, опираясь на наружные (первичные) признаки.

К таким признакам можно отнести:

• Неполадки при пуске двигателя. Трудный пуск мотора, пуск мотора не может быть осуществлен, а также, если мотор глохнет сразу после пуска – это и есть начальная причина, из-за которой стоит все проанализировать.

• Холостой ход. Признаком неисправности может быть нестабильная работа мотора на холостом ходу, детонация, плавающие обороты.

• Увеличение расхода горючего во время передвижения, снижение динамики разгона и перебои мотора во время разгона машины говорит о поломке в системе подачи горючего.

Стоит отметить то, что по внешним показателям есть возможность определить поломку безошибочно только тогда, когда остальные узлы системы работают правильно. Во время ремонта или замены функциональных узлов рекомендовано обращаться за помощью к специалистам, так как любое непрофессиональное вторжение может привести к очень серьезным последствиям.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Настройка моновпрыска своими руками

Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

Рекомендуем также прочитать статью о том, что такое инжекторный двигатель. Из этой статьи вы узнаете об особенностях и принципах работы инжекторной системы питания силовой установки.

Что касается моновпрыска, такая система использовалась в конструкции немецких автомобилей конца 80-х. Например, моноинжектор стоит на версиях хорошо известной модели Audi 80, популярного Volkswagen B3 и т.д. Также моноинжектор встречается на многих моделях японских авто. Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками.

Читайте в этой статье

Устройство моновпрыска: особенности

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан. Воздух дозируется посредством дроссельной заслонки.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от  карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно  широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Настройка моновпрыска в гаражных условиях

Корректная работа системы моновпрыска зависит от частоты вращения коленвала, от соотношения объема поступающего воздуха и его массы, от угла, на который открыта дроссельная заслонка, от показателя абсолютного давления во впуске и т.д. Также имеется связь с кислородным датчиком (лямбда-зонд). Сигнал от кислородного датчика подается на систему адаптации, которая корректирует работу моновпрыска, внося необходимые изменения на разных режимах работы ДВС. Вполне очевидно, что в процессе эксплуатации автомобиля в указанной системе возникают неисправности.

Одной из наиболее распространенных проблем на машинах с моновпрыском является то, что обороты начинают плавать. В результате двигатель может неустойчиво работать под нагрузкой, на ХХ, на переходных режимах и т.д. В подобной ситуации необходим ремонт и настройка моновпрыска. Сразу отметим, что определить причину не просто, так как компьютерная диагностика для таких машин не предусмотрена. Дело в том, что диагностический разъем отсутствует.

С учетом того, что определить ошибку сканером не удается, необходимо поочередно проверять отдельные элементы, которые могут влиять на работу моноинжектора. В списке неисправностей отмечены следующие поломки:

  • нарушена плотность прокладки, установленной под моноинжектором. Потеря герметичности приводит к неравномерному распределению горючего. В этом случае прокладку следует заменить на новую.
  • проблемы с контактной группой или проводкой к отдельным электрическим элементам моновпрыска. Возможно повреждение, обрыв, нарушение целостности изоляции и т.д. Для проверки каждый элемент и его проводку необходимо «прозванивать» мультиметром.
  • на работу моновпрыска влияет тип установленных свечей зажигания. Если после замены свечей мотор стал работать со сбоями, тогда для проверки можно вкрутить старые свечи и оценить стабильность работы ДВС.
  • зависимость моноинжектора и зажигания предполагает необходимость осмотра трамблера и его крышки. Незначительные дефекты или пробой крышки является поводом для замены.
  • дополнительно следует проверять датчик ДПДЗ, определяющий положение дроссельной заслонки. Проверка осуществляется мультиметром.
  • также следует уделить внимание давлению, которое выдает бензонасос. Если устройство неисправно или работает со сбоями, тогда необходим ремонт или замена бензонасоса. Не следует забывать и о топливных фильтрах, которые могут быть забиты.
  • нагар и отложения на дроссельной заслонке необходимо удалить (чистка доссельной заслонки), так как загрязнения способны оказывать значительное влияние на работоспособность моновпрыска.

Выше были рассмотрены наиболее распространенные неполадки, которые связаны с моноинжектором. В случае, когда самостоятельная проверка ничего не дает, лучше посетить автосервис. Также систему моновпрыска после ремонта, чистки или в результате сбоев нужно настраивать и дополнительно диагностировать. Давайте рассмотрим, как это делается на примере Volkswagen B3 с моноинжектором.

  1. Первым делом поверяется сопротивление датчика температуры поступающего воздуха. Замер производится при помощи мультиметра, после чего полученные значения сравниваются с номинальными в специальной таблице. Если температура воздуха находится в пределах от 20 до 25 градусов по Цельсию, тогда сопротивление должно составлять от 1800 до 1900 Ом. Нагрев датчика означает, что сопротивление должно понижаться, охлаждение приведет к росту сопротивления. Это необходимо проверить, самостоятельно нагревая и охлаждая датчик.
  2. Также при помощи мультиметра измеряется и сопротивление на форсунке моноинжектора. Нормальным рабочим показателем является сопротивление в рамках от 1.2 до 1.6. Небольшие отклонения допустимы, так как мультиметр может иметь погрешность.
  3. Следующим этапом является настройка холостого хода на моновпрыске. Для такой настройки от АКБ  подается напряжение на контакты регулятора (12 В). Параллельно с этим акселератор выставляется в крайнее положение. Далее при помощи мультиметра следует проверить наличие короткого замыкания. Чтобы это сделать, понадобится щуп мультиметра  поставить в зазор, который имеется между концевиком акселератора и штоком.  Если зазор слишком большой, тогда короткого замыкания на мультиметре видно не будет. Это значит, что указанный зазор нужно регулировать. Это делается при помощи выполненного для этих целей винта, который находится в нижней части моноинжектора. Винт изменяет положение концевика.
  4. После чистки или проведения других работ с моноинжектором необходимо настраивать положение дроссельной заслонки моновпрыска. Для такой настройки моноинжектор необходимо установить на автомобиль, после чего подключается разъем инжекторной форсунки, разъем датчика положения дроссельной заслонки, разъем датчика температуры поступающего воздуха и т.д. Далее следует подсоединить топливные магистрали. Теперь от АКБ отсоединяются клеммы, после чего следует повернуть ключ в замке зажигания. Указанные действия позволяют обнулить настройки моноинжектора. Затем аккумулятор можно подключить, после чего моновпрыск начнет свою работу с исходными заводскими параметрами.

Добавим, что после сброса системы моновпрыска следует перепроверить напряжение на разъеме дроссельной заслонки. Если точнее, замер осуществляется на контакте 1 и 5.  Для измерения зажигание включается, после чего на мультиметре должны отобразиться 5 или 6 Вольт. Теперь замер производится на контактах 1 и 2, показания должны составлять 0,186 Вольта. В том случае, если данные отличаются от указанных параметров, следует провести корректировку.

Для решения задачи потребуется немного открутить винт 4 на крышке дроссельной заслонки, после чего мультиметр подключатся к контактам 1 и 2. Затем крышку медленно проворачивают в разные стороны, фиксируя изменения напряжения на мультиметре при каждом смещении. Такими действиями необходимо добиться рекомендуемых показаний напряжения. В итоге, исправный моновпрыск со всеми работоспособными и подключенными датчиками после настройки и чистки дросселя будет нормально функционировать.

Читайте также

krutimotor.ru

что такое моновпрыск, описание, виды, отличие от инжектора, устройство и питание форсунки

2399 Просмотров

Моновпрыск – система подачи топлива, используемая во множестве автомобилей старого типа. Представляет собой систему впрыска топлива во впускной тракт двигателя посредством одной форсунки, которая имеет место быть во впускном коллекторе. Ее основное назначение – впрыск топлива для всех цилиндров. Из-за того, что созданы новые стандарты, в настоящее время на смену данной системе пришел распределенный впрыск. Рассмотрим, какая из систем лучше.

Поколения систем

  1. Карбюраторные. Имели множество недостатков, поэтому они отнесены к первому поколению. Нередки были случаи возгорания и хлопки.
  2. Моновпрыск – система могла использоваться уже не только на карбюраторном двигателе, но и на инжекторе. Появился холодный «старт», облегчающий процесс запуска.
  3. Распределенный инжектор. Сочетает положительные качества предыдущих систем, является усовершенствованным.

Двигатель Chevrolet Corvette

Двигатель Chevrolet Corvette

Устройство

Устройство моновпрыска – сложный механизм, требующий определенного внимания, а его изучение – времени. Чтобы обеспечивать дозирование воздуха в ходе создания топливной смеси, применяется дроссельная заслонка. В специальном трубопроводе осуществляется распределение топлива по цилиндрам.

Если агрегат не успевает прогреться, то установка действует таким образом, чтобы в двигателе оказалось как можно большее количество топлива, чтобы поддержать обороты вала. На основании датчика температуры вычисляется нужное количество топлива.

Различия между моновпрыском и распределенным инжектором

  1. Распределенный инжектор представляет собой особую систему питания, где есть форсунки: их число имеет соответствие количеству цилиндров. Какой из вариантов лучше – решает именно водитель.
  2. Моновпрыск – более устаревший вариант, в отличие от распределенного инжектора.
  3. Распределенный инжектор обладает большей экономичностью по сравнению с системой моновпрыска.
  4. Распределенный инжектор может иметь прямую и распределенную подачу топлива.

Рассматривая данный механизм снабжения двигателя топливом, можно отметить, что имеются определенные отличия от распределенного инжектора. И все эти отличия от распределенного инжектора оправданы использованием и предпочтением конкретной системы, которая для каждого водителя – своя.

Различия между моновпрыском и карбюратором

  1. Моновпрыск – способ подачи смеси посредством одной форсунки во все цилиндры. Это лучше, чем карбюратор.
  2. Посредством специального клапана, обеспечивающего контроль всех процессов, можно легко осуществить запуск двигателя, чего не скажешь о карбюраторных системах. Такое строение делает данный вариант предпочтительным.
  3. Возможность снижения расхода топлива: карбюраторные элементы призваны делать его более высоким из-за неверных настроек, с помощью рассматриваемого способа можно намного снизить этот показатель. По данному параметру рассматриваемая схема лучше других.
  4. Для осуществления работы двигателя не потребуется ручной настройки системы. Если в карбюраторной схеме или в области распределенного инжектора происходит то же самое, возможна необходимость помощи специалистов.
  5. Более совершенные показатели работы, связанные с наиболее высокой точностью функционирования схемы – давление, напряжение и т. д. В результате этого достигаются оптимальные динамические характеристики работы двигателя и прочих механизмов. Главное – своевременно проверить давление и провести работы по нормализации данного показателя. Также важно сопоставить напряжение.

Данная система обеспечивает высокое качество работы двигателя и создает оптимальные условия для его функционирования – нормальное давление и прочие. Какой из видов устройств лучше – каждый пользователь решает сам.

Недостатки системы

Описание данного вида подачи предполагает существование определенных недостатков:

  1. Высокая стоимость приобретения комплектующих деталей и проведения ремонтных работ. Традиционно ни один водитель при приобретении данной системы подачи топлива не рассчитывает на поломки, однако нужно быть готовым ко всему.
  2. Невысокая пригодность многих элементов к проведению ремонта. Конечно, данное мероприятие обходится дешевле, нежели полная замена, однако это не исключает его дороговизны.
  3. Необходимость приобретения качественного бензина. В нашей стране его приобрести можно не всегда, что связано с реализацией многими АЗС низкокачественных жидкостей.
  4. Сильная зависимость от электрического питания. По данному вопросу инжектор и карбюраторная система одерживают победу, поскольку процесс происходит проще.

Для того чтобы было меньше недостатков работы, и предотвращался износ деталей, необходимо регулярно измерять давление и напряжение и приводить в норму прочие показатели. Несмотря на недостатки, есть моменты, которые делают эту систему лучше, чем некоторые другие.

Неисправности

Если рассматривать причины плохой работы узла, то можно отметить недостаточный срок службы элементов, брак, созданный в заводских условиях, неверные условия эксплуатации, внешние воздействия.

Моновпрыск

Моновпрыск

Резюме

Какая из систем лучше – это решение каждого водителя, главное, чтобы процесс езды был комфортным и доставлял удовольствие. Оптимальное давление и напряжение позволит пользоваться выбранным механизмом на 100%. Нормальное питание устройства продлит срок его работы.

portalmashin.ru

Моновпрыск - система одноточечного (центрального) впрыска топлива

Системы моновпрыска различаются между собой по конструкции блока центрального впрыска. В них форсунка располагается над дроссельной заслонкой. В отличие от систем распределенного (многоточечного) впрыска, они часто работают при низком давлении (0,7…1 бар). Это позволяет устанавливать недорогой топливный насос с электроприводом, размещаемый в топливном баке. Форсунка непрерывно охлаждается потоком топлива, предотвращая образование воздушных пузырьков. Такое охлаждение необходимо в топливных системах с низким давлением. Обозначение «Одноточечный впрыск» (SPI) соответствует терминам «Центральный впрыск топлива» (CFI), «Впрыск на дроссельную заслонку» (TBI).

Моновпрыск – принцип работы системы Mono-Jetronic

Это электронно-управляемая одноточечная система впрыска низкого давления для 4-х цилиндровых двигателей, особенностью моновпрыска является наличие топливной форсунки центрального расположения, работой которой управляет электромагнитный клапан. Система использует дроссельную заслонку для дозирования воздуха на впуске, в то время, как впрыск топлива осуществляется распыливанием над дроссельной заслонкой. Распределение топлива по цилиндрам осуществляется во впускном трубопроводе. Различные датчики контролируют все основные рабочие характеристики двигателя; они используются для расчета управляющих сигналов для форсунок и других исполнительных устройств системы.

Работа блока центрального впрыска Форсунка располагается над дроссельной заслонкой. Струя топлива направляется непосредственно в серпообразное отверстие между корпусом и дроссельной заслонкой, где за счет большой разности давления обеспечивается оптимальное смесеобразование, исключающее возможность осаждения топлива на стенках впускного тракта.

1 - регулятор давления; 2 - форсунка; 3 - возврат топлива; 4 - шаговый электродвигатель для управления работой двигателя на холостом ходу; 5- к впускному трубопроводу двигателя; 6 - дроссельная заслонка; 7 - вход топлива.

Форсунка работает при избыточном давлении 1 бар. Распыливание топлива позволяет получить однородное распределение смеси даже в условиях полных нагрузок. Впрыск топлива через форсунку синхронизирован с импульсами зажигания.

Управление работой системы

Помимо частоты вращения коленчатого вала двигателя, к основным переменным, от которых зависит работа системы моновпрыска, можно отнести следующие: отношение объема воздуха к его массе в потоке, абсолютное давление в трубопроводе и положение угла открытия дроссельной заслонки. Соблюдение отношения угла открытия дроссельной заслонки к частоте вращения коленчатого вала в системе моновпрыска Mono-Jetronic может обеспечить соответствие даже наиболее строгим требованиям к содержанию токсичных веществ в отработавших газах, когда эта система используется с обратной связью – с кислородным датчиком (лямбда-зондом) и трехкомпонентным каталитическим нейтрализатором. Сигнал от лямбда-зонда, поступающий в само адаптивную систему, используется для компенсации изменений в условиях работы двигателя, а также для поддержания стабильности работы во время всего срока службы.

Функции адаптации

Во время пуска холодного двигателя, а также непосредственно после пуска и в режиме прогрева время впрыскивания топлива увеличивается для обогащения топливовоздушной смеси. При холодном двигателе привод дроссельной заслонки устанавливает ее в такое положение, при котором подается большее количество смеси в двигатель, таким образом поддерживая частоту вращения коленчатого вала двигателя на холостом ходу и содержание вредных веществ в отработавших газах на постоянном уровне. Потенциометр, закрепленный на оси дроссельной заслонки, фиксирует положение заслонки и на основе этих данных ECU увеличивает количество подаваемого топлива. Таким же способом система обеспечивает обогащение рабочей смеси при ускорении и на режиме полного дросселя. В режиме принудительного холостого хода обеспечивается отключение подачи топлива. Адаптивное регулирование частоты вращения коленчатого вала на холостом ходу позволяет уменьшить и стабилизировать частоту вращения. ECU при помощи приводных устройств обеспечивает соответствие положения дроссельной заслонки изменениям частоты вращения коленчатого вала двигателя и температуры.

carspec.info

Чем инжектор отличается от моновпрыска?

Чем отличается моновпрыск от инжектора? Это все равно что спросить, чем отличается окунь от рыбы . Моновпрыск это и есть инжектор. Равно как и распределенный впрыск. Это всего лишь разновидности инжекторной (от слова injection - посмотрите в словаре) или, как ее еще называют, аккумуляторной (т. к. в ней используется гидроаккумулятор) системы питания. Вся разница между распределенным и моновпрыском заключается в том, что в моновпрыске стоит одна форсунка на все цилиндры, а в системе с распределенным впрыском - на каждый цилиндр своя форсунка, а по принципу действия они ничем не отличаются. Сейчас все двигатели делаются с распределенной системой впрыска, т. к. она позволяет индивидуально дозировать количество топлива, подаваемое в каждый цилиндр. Также моновпрыск затруднительно применять на многоцилиндровых двигателях, т. к. форсунке тогда придется производить впрыскивание в несколько раз чаще.

моно впрыск это форсунка вместо карбюратора, инжекторная примерна таже форсунка только на каждый цилиндр в кратце вот так

В середине 1980-х годов было предложено впрыскивать топливо отдельно в каждый цилиндр, где оно должно смешиваться с втягиваемым туда воздухом. Это позволило с высокой точностью контролировать состав топливно-воздушной смеси, так что стало возможным выбирать оптимальный состав смеси отдельно для каждого цилиндра (распределенный впрыск) , в отличии от способа централизованного приготовления смеси в карбюраторе или моновпрыске. В такой системе индивидуального впрыска топлива имеется несколько датчиков, измеряющих рабочие параметры двигателя – частоту вращения коленчатого вала, температуру и нагрузку, – а подача топлива точно регулируется компьютером, обеспечивающим оптимальное сгорание при любых условиях

Числом форсунок

,что моно впрыск, что не моно впрыск это всё инжекторы, а вот чем они отличаются друг от друга, это другой вопрос ,

Моновпрыск на много проще в обслуживании, чем инжектор. Поменьше всякого геммороя под капотом!!!

один чел мне развернуто обьяснил, что в отечественных ам. нет инжектора, (сейчас не знаю мы с ним базарили, когда только выпустили ВАЗовскую 2107 инжектор у меня такая была, он мне вжовывал, все это! Смысл такой - моновпрыск -это одинаковое вливание количества смеси во все горшки, а инжектор это в каждый цилиндр свое, определенное количество смеси, т. е. взависимости от того что "говорят" датчики о работе данного цилиндра, ( износ колец, свеча, и т. п.) вот таким образом! Все что я прочел в ответах ничего нет об этом!

На моновпрыске одна форсунка на все цилиндры, а на инжекторе каждая на свой.

touch.otvet.mail.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
