Содержание

Катушки зажигания: функции и назначение

На стабильность работы катушки зажигания влияет множество факторов, включая тепловые нагрузки, которые могут привести к перегреву внутренних контуров, наличие влаги, вибрации двигателя. Пропуски зажигания и потери мощности двигателя могут возникнуть в результате механических повреждений катушки, коррозии или износа разъемов и проводов, низкого напряжения аккумуляторной батареи и попадания внутрь катушки конденсата и масла.

Катушки зажигания могут преждевременно выйти из строя в результате износа свечей зажигания и увеличения межэлектродного зазора, что ведет к росту напряжения пробоя. Также возможными причинами выхода из строя могут быть: перегрев внутренних контуров, износ и коррозия контактов, низкий заряд аккумуляторной батареи, вибрация двигателя. Основными признаками неисправности являются пропуски или отсутствие зажигания, детонация двигателя и замедленный разгон.

В современных автомобилях, оснащенных системой самодиагностики, при возникновении проблем с зажиганием загорается контрольная лампа неисправности двигателя, и система фиксирует диагностический код неисправности (DTC).Что такое катушка зажигания: СОАТЭ / Страница не найдена

Однако причина неисправности может быть не связана с катушкой зажигания. Поэтому сначала необходимо выполнить визуальную проверку и убедиться в отсутствии механических повреждений, например трещин или нагара на корпусе катушки зажигания. А также нужно проверить разъемы и провода на предмет коррозии и износа, измерить напряжение аккумуляторной батареи. Если обнаружены дефекты катушки зажигания, необходимо определить причину неисправности, чтобы предотвратить повторение ситуации уже с новой катушкой зажигания.

Специалисты компании Delphi рекомендуют перед заменой или ремонтом катушек зажигания обратить внимание на такие нюансы, как:

Катушки зажигания Delphi отличаются высокоточной синхронизацией момента зажигания, что обеспечивает топливную экономичность и быстроту запуска двигателя. Катушки создают точное требуемое напряжение на свече зажигания, что улучшает работу двигателя и обеспечивает адаптивность к режиму работы двигателя, дорожным и окружающим условиям.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Оценить качество изделия можно по обмоткам первичной катушки.  Низкокачественные обмотки намотаны в три слоя. На тот факт, что катушка недостаточно пропитана, могут указывать пузырьки в эпоксидной смоле (хрупком термоотверждаемом полимере, в который залита катушка). Если смола нагреется до высокой температуры (характерной для системы зажигания), пузырьки в эпоксидной смоле, скорее всего, приведут к возникновенияю трещин. Если эпоксидная оболочка треснет, прочность катушки снизится, она станет менее долговечной и эффективной.

Высококачественные обмотки катушки Delphi обеспечивают проход постоянного тока к первичной катушке. В результате во вторичной катушке наводится магнитное поле, под действием которого возникает импульс высокого напряжения, необходимый для генерирования искрового разряда на свечах зажигания, воспламеняющих топливовоздушную смесь. Следствием низкого качества конкурирующего изделия является ухудшенная передача электромагнитного потока, в результате чего нарушается момент подачи напряжения от первичного катушки ко вторичной.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Катушки зажигания Delphi оснащены резисторами для подавления электромагнитных помех, а в низкокачественных катушках конкурентов такие резисторы не предусмотрены. Электромагнитная несовместимость приведет к наведению помех, нарушению помехоустойчивости и отрицательно скажется на работе катушки и связанных с ней электрических компонентов, чувствительных к помехам. Если разрезать клапаны и заглянуть внутрь, различия становятся еще более очевидными.

Delphi постоянно подчеркивает важность использования высококачественных изделий, в том числе автомобильной электроники. Низкокачественные компоненты могут стать причиной отказов и, как следствие, дорогостоящего ремонта, так что кажущаяся выгода может обернуться убытками. Это еще один пример ложной экономии.

Компания DENSO на протяжении многих лет сохраняет лидерство в разработке технологий зажигания и тесно сотрудничает с автопроизводителями по всему миру. Именно DENSO первой в автомобильной отрасли разработала компактную индивидуальную катушку зажигания.Что такое катушка зажигания: СОАТЭ / Страница не найдена Специалисты компании первыми применили микросхемы зажигания и диагональные индукционные обмотки, которые обеспечили стабильные характеристики при минимальных размерах. Катушки зажигания DENSO, поставляемые на рынок автозапчастей, являются оригинальной продукцией, полностью идентичной OEM-изделиям.

В ассортимент DENSO входят четыре типа катушек: обыкновенные распределительные катушки, двухискровые катушки зажигания, модули зажигания и индивидуальные катушки стержневого типа. 18 позиций катушек зажигания предназначены для замены 47 наименований оригинальных деталей и обеспечивают 234 варианта применения. Катушки зажигания DENSO предназначены для автомобилей Honda, Hyundai, Kia, Toyota, Lexus, Subaru, Suzuki, Chevrolet, Peugeot, Citroen, Mitsubishi и других.

Как и вся продукция DENSO, катушки зажигания исключительно надежны. Их усовершенствованная конструкция гарантирует стабильную работу при высокой температуре, подавление радиопомех и исключение пропусков в зажигании. Улучшенная магнитная отдача катушки позволяет быстрее достигать напряжения пробоя.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Катушки зажигания DENSO выдерживают экстремальные температуры и полностью защищены от попадания внутрь масла и воды, благодаря чему обеспечивают устойчивую работу двигателя.

Для обеспечения эффективного зажигания в современных двигателях с высоким КПД и низким уровнем выбросов требуется стабильность искрообразования. Высокое напряжение пробоя, которое необходимо для возникновения искры, обеспечивается катушкой зажигания за счет преобразования низкого напряжения аккумуляторной батареи автомобиля в напряжение в несколько тысяч вольт.

В прошлом система зажигания включала распределитель зажигания, который обеспечивал передачу высокого напряжения от катушки зажигания по проводам к свечам зажигания. В современных двигателях применяются системы зажигания без распределителя. Они обеспечивают подачу высокого напряжения непосредственно от катушек зажигания к свечам по сигналам датчиков и блока управления. Во многих современных двигателях катушки зажигания установлены непосредственно на свечах зажигания в свечных колодцах, это повышает стабильность и надежность зажигания.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Именно для таких двигателей специалисты DENSO разработали компактную индивидуальную катушку зажигания, применив миниатюрные схемы зажигания и диагональные индукционные обмотки.

Как проверить катушку зажигания: 3 проверенных способа — Статьи

Как проверить катушку зажигания на выявление неполадок? Чтобы детально разобрать ответ на данный вопрос, необходимо рассмотреть устройство данного узла и принцип работы системы зажигания.

Содержание:

Узнайте стоимость диагностики катушки зажигания онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Воспламенение топлива в двигателе происходит с помощью искры. Катушка используется именно для создания такой искры. Она представляет собой трансформатор, преобразующий слабый ток в более мощный разряд. При помощи прерывателя контакт на катушке размыкается и происходит подача разряда на свечу, которая зажигает топливную смесь.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Затем газы толкают поршень, и двигатель начинает работу.

Если ток от катушки не будет поступать на свечу, или подача разряда произойдет несвоевременно, двигатель будет работать нестабильно, терять мощность на различных оборотах или не заведется вовсе.

Катушка состоит из двух обмоток и сердечника. Первичная обмотка имеет от 100 до 150 витков, а вторичная – от 5000 до 15000. С их помощью ток преобразуется в более мощный разряд, способный произвести искру для работы ДВС.

Неисправности катушки зажигания можно определить по следующим признакам:

  • Нестабильная работа двигателя (иногда на конкретных оборотах).
  • Нагревание самого элемента.
  • Запах гари, исходящий от катушки.
  • Проблемы с запуском двигателя в дождливую погоду.
  • Падение мощности при резком нажатии на педаль газа.
  • Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев.Что такое катушка зажигания: СОАТЭ / Страница не найдена Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Первый из них – визуальный

Вышедшую из строя деталь зачастую можно определить по внешним признакам. Для этого возьмите исправный элемент и сопоставьте его с катушкой, в работоспособности которой вы сомневаетесь.Что такое катушка зажигания: СОАТЭ / Страница не найдена Ее корпус не должен иметь повреждений или следов плавления. Важную роль играет запах.

Если от катушки пахнет гарью, вероятно, она перегорела и подлежит замене.

Ремонт катушки зажигания может быть выполнен в том случае, если температура ее работы не превышала 150⁰C. В противном случае ее необходимо менять. Однако по опыту многих автолюбителей ремонтировать данный элемент нецелесообразно. Исключения составляют ситуации, когда водитель стремится усовершенствовать систему зажигания. В остальных случаях гораздо надежнее приобрести новую деталь.

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена.Что такое катушка зажигания: СОАТЭ / Страница не найдена Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке.Что такое катушка зажигания: СОАТЭ / Страница не найдена Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.

Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины.Что такое катушка зажигания: СОАТЭ / Страница не найдена После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания. Важно установить провод в том положении, в котором он был первоначально.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Катушка зажигания: проблемы и их решения. — журнал За рулем

Говорят, в недалеком будущем такой элемент, как катушка зажигания, перестанет существовать, за счет внедрения свечей зажигания нового поколения, большинство из нас все еще будет эксплуатировать транспортные средства с существующей на сегодняшний день системой зажигания. В этой статье мы попробуем разобраться в основных проблемах, которые возникают из-за неисправности катушки зажигания, а также причины выхода ее из строя.

ignition_coils

Система зажигания — это целый ряд приборов и устройств, каждый из которых выполняет свою собственную функцию для обеспечения оптимального режима работы двигателя, где катушка выполняет функции трансформатора, индуцируя высокое напряжение в низкое. Основные элементы катушки зажигания — это первичная обмотка, вторичная обмотка и электрические разъемы.

Тонкая вторичная обмотка располагается вокруг металлического стержня и представляет собой изолированную медную проволоку толщиной 0,05 — 0,1 мм, поверх которой наматывается первичная обмотка с медным покрытием толщиной 0,6 — 0,9 мм.Что такое катушка зажигания: СОАТЭ / Страница не найдена Существует два основных типа катушек: двухискровая и одноискровая катушка зажигания.

Двухискровые катушки зажигания, как правило, устанавливаются в систему со статическим высоковольтным распределением, где одна катушка обеспечивает высоким напряжением две свечи зажигания. Такой тип катушки используется в двигателях с четным числом цилиндров, среди которых такие популярные марки, как современные Ford Focus, Mitsubishi Lancer, Toyota Corolla, Mazda 3, Volkswagen Golf и многие другие. Четырехцилиндровый двигатель, к примеру, является самым популярным среди Российских покупателей, т.к. наиболее широко представлен на нашем рынке и идеально подходит для тех, кто находится в поиске бюджетного варианта.

Одноискровые же катушки зажигания устанавливаются на каждый цилиндр над свечой зажигания. Особенность одноискровой системы зажигания — необходимость сенсорного датчика распределительного вала для того, чтобы различить ВМТ (верхняя мертвая точка) сжатия и ВМТ газообмена. Одноискровые катушки зажигания имеют различные конструкции: в виде отдельных катушек зажигания (например, в некоторых моделях BMW) или в виде катушечных блоков, где одиночные катушки собраны в одном пластмассовом корпусе (например, в автомобилях марки Opel).Что такое катушка зажигания: СОАТЭ / Страница не найдена

Какой бы тип катушки ни стоял в вашем автомобиле, никто не застрахован от выхода из строя данного компонента. Неисправности проявляются по-разному и вот некоторые из них: пропуски зажигания, слабый разгон или потеря мощности, ошибка на панели приборов, блок управления двигателя переходит в режим safe-mode, а также самый критичный вариант, когда двигатель просто не заводится. Данные неисправности могут возникать как при всех режимах работы двигателя, так и при одном определенном.

Причин может быть множество: внутреннее короткое замыкание, когда из-за процесса старения катушка перегревается. Также время зарядки катушки может возрастать за счет слишком низкого источника напряжения (слабого аккумулятора), что впоследствии приведет к преждевременному износу или повышенной нагрузке блока управления зажигания. Негерметичность узлов двигателя и течи могут стать причиной замыкания, вызвав тем самым нарушение работы системы зажигания.

Специалисты компании Hella советуют начинать поиск причины неисправности с визуальной проверки: разъемы, провода, свечи и распределитель зажигания, а также следы окисления.Что такое катушка зажигания: СОАТЭ / Страница не найдена Если во время визуальной проверки неисправности или какие-либо другие недостатки не обнаружены, рекомендуется проверить систему зажигания с помощью осциллоскопа, который при оценке первичной и вторичной обмоток, даст информацию обо всех составных частях системы.

Подключение осциллоскопа не вызывает трудностей в случае с двухискровыми катушками, а также в случае с одноискровыми, которые установлены отдельно от колпачка свечей зажигания, т.к. высоковольтные провода открыты для доступа. Совсем по-другому дело обстоит с одноискровыми катушками зажигания, которые совмещены со свечными колпачками.

Используя комплект переходных проводников, снимаются осциллограммы первичной и вторичной обмоток для всех цилиндров одновременно (например, в случае с автомобилями BMW). Если же такого комплекта нет, можно, изготовить вспомогательный кабель из свечного колпачка, который после снятия катушки, подключается между свечой зажигания и катушкой. Показатели осциллоскопа сохраняются, и операция проделывается аналогичным образом для других цилиндров, после чего сравниваются все данные.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Если в одноискровой катушке зажигания размещен оконечный каскад (например, в случае с автомобилями Volkswagen/Audi с двигателем FSI), измерить первичное напряжение невозможно, поэтому измеряется ток в первичной обмотке, подключив ее к плюсу или к массе катушки зажигания. Для измерения напряжения вторичной обмотки, снова понадобится вспомогательный кабель для подключения к осциллоскопу.

Эти системы зажигания оснащены устройством распознавания пропуска цилиндров, которые способны определить возможный пропуск. На автомобилях с двойным зажиганием и одноискровыми катушками (например, Smart) можно с помощью двухканального осциллоскопа вывести на экран как напряжение первичной, так и напряжение вторичной обмотки.

Другим способом диагностики является измерение величины сопротивления с помощью омметра. В зависимости от системы зажигания и строения самой катушки, применяются показатели, которые считаются нормой для исправного компонента.

Помимо вышеперечисленного, рекомендуется проверка сенсорных датчиков коленчатого и распределительного валов, а также датчика детонации.Что такое катушка зажигания: СОАТЭ / Страница не найдена При проведении всех работ, не следует оставлять без внимания тот факт, что неисправности, которые определены с помощью осциллоскопа, могут быть объяснены также неисправностями механических частей двигателя. Например, такое возникает, когда в одном из цилиндров компрессия слишком мала, от чего напряжение зажигания, показанное на экране прибора, несколько меньше, чем напряжение зажигания других цилиндров.

Если же катушка зажигания все-таки требует замены, компания Hella, которая является одним из крупнейших производителей электронных компонентов в мире, предлагает большой ассортимент катушек для различных марок и моделей автомобилей, а также для различных типов двигателя. Для более детального ознакомления с продуктовой линейкой, вы можете посмотреть прилагаемую брошюру, где также представлены фотографии и описание всех типов катушек зажигания.

Отличия катушек зажигания питбайков

В общем-то, все катушки зажигания сами по себе на питах одинаковы. Скажу больше: на пресловутой альфе и японских эндуриках стоят такие же катушки зажигания.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Но есть очень важное отличие не в самих катушках, а в бронепроводе и свечном колпачке, которые идут в комплексе с катушкой. Как раз эти два элемента чаще всего насилуют мозг, и чем сырее погода, тем больше эти детали вас добивают.

Дело в том, что родные колпачки хоть и имеют псевдо резиновое кольцо, защищающее от влаги, но из какой фигни оно сделано, если сгорает и оплавляется на свече!? Естественно, не о какой влагозащите после этого тут и речи идти не может… И понеслось: первая лужа = вода на цилиндр = тыр-пыр-чих-заглох-завел – и по новой…

Полумера для решения данной проблемы – это установка силиконового колпачка, благо на вкус и цвет выбор большой.

Но это полумера. Родной бронепровод тоже подкидывает сюрпризы, например, в виде микротрещин, в которые попадает вода, а потом вы получаете внезапный пробой. Нестабильная работа обеспечена.

Чтобы эти проблемы ушли процентов на 70, нужно поменять комплексом и провод, и колпачок на нормальные силиконовые.Что такое катушка зажигания: СОАТЭ / Страница не найдена А еще лучше вообще заменить все в сборе: катушку, провод, колпачок.

Думаете, бесполезная трата денег, и все это написано из головы? Ан-нет, я сам был в плену этого геморроя, поэтому не думая купил целиком комплект и не заморачиваюсь вовсе.

Кстати, очень круто, что провод достаточно длинный и подходит на любой пит, где бы катушка не стояла.

Для полного фен-шуя пропитайте провод и колпачок силиконом. Так вы защитите его от ультрафиолета раз и навсегда, и прослужит вам данный комплект оооочень долго. Что до реальных испытаний на влагозащищенность, то пока все великолепно: лужи, керхер – все на ура. Осталось дождаться испытаний в условиях адовой грязи и дождя, но что-то мне подсказывает, что и там все пройдет без особых проблем.

Катушка зажигания двигателя — что это такое?

Катушки зажигания

Катушка зажигания, также называемая еще искровой катушкой, представляет собой тип электрической индукционной катушки, которая используется для преобразования более низких напряжений мощности в более высокие напряжения мощности, необходимые для зажигания свечей зажигания системы.Что такое катушка зажигания: СОАТЭ / Страница не найдена Катушки зажигания, очень похожие на электрический трансформатор, имеют цепи первичной и вторичной обмоток.

Несмотря на то, что они используются в более крупных, состоящих из нескольких частей системах зажигания, катушки зажигания можно считать наиболее важным компонентом системы. Это было бы неэффективно без высокого напряжения и энергии зажигания, обеспечиваемой этими специфическими электрическими катушками.

Катушка зажигания похожа на другие типы электрических катушек тем, что она состоит из сердечника и двух намотанных проводов, первичной и вторичной.

Первичная обмотка обычно изготавливается из очень тяжелой меди, которая изолирована защитными материалами, которые не позволяют току перескакивать с одного контура на другой и, как следствие, закорачивать систему. Первичная катушка обычно содержит от ста до ста пятидесяти витков или катушек проволоки.

Вторичная обмотка, с другой стороны, обычно изготавливается из меди очень тонкой толщины. которые также должны быть изолированы для защиты от короткого замыкания в системе.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Вторичная катушка содержит намного больше витков, чем первичная, обычно от пятнадцати тысяч до тридцати тысяч. Вторичная катушка установлена ​​внутри витков первичной катушки, и обе катушки намотаны вокруг сердечника.

Сердечник катушки зажигания, как правило, цилиндрической формы, изготовлен из мягкого железа, заполненного маслом, которое служит охлаждающей жидкостью, позволяя сердечнику выдерживать экстремальные температуры, достигаемые током.

Чаще всего катушки зажигания применяются в автомобильной промышленности, где они используются в системах зажигания транспортных средств, таких как легковые автомобили, минивэны, грузовики, внедорожники, мотоциклы и т. д.

Другой распространенной автомобильной катушкой является дроссельная катушка, которая обычно является частью двигателя. Однако катушки зажигания также используются и в других отраслях, таких как промышленное производство, для подъемно-транспортного оборудования, такого как вилочные погрузчики и мобильные мостовые краны.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Сельское хозяйство — для сельскохозяйственной техники, такой как тракторы, комбайны и пресс-подборщики

Катушки зажигания должны изготавливаться не только из проводящих материалов, таких как медь или серебро, но также должны изготавливаться из материалов, обладающих стойкостью к высоким температурам.

Катушка зажигания запускает свечи зажигания, преобразуя ток от аккумуляторной батареи транспортного средства (обычно двенадцать или шесть вольт) во многие тысячи вольт (от двадцати до тридцати тысяч вольт), необходимые для свечей зажигания.

Катушка зажигания двигателя

Устройство катушки зажигания

Катушкой зажигания называется высоковольтный повышающий импульсный трансформатор, входящий в состав электрической системы автомобиля. Первичная обмотка трансформатора, рассчитанная на низковольтные импульсы напряжения, имеет относительно мало витков провода большого сечения. Вторичная обмотка, рассчитанная на высокое выходное импульсное напряжение, выполнена с значительно большим количеством витков провода малого сечения.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Конструктивно автомобильные трансформаторы подразделяются на два вида: с магнитной цепью разомкнутой и с магнитной цепью замкнутой.

Особенностью катушек с разомкнутой магнитной цепью является способность магнитного потока проходить основную часть своего пути в воздухе, вследствие чего большая часть электромагнитной энергии концентрируется в воздушном пространстве.

Катушка зажигания автомобиля

Особенностью катушек с замкнутой магнитной цепью является прохождение магнитным потоком основной части своего пути по стальному магнитопроводу.

На производство катушек с замкнутой цепью требуется значительно меньшее количество меди и большее количество стали, чем на катушки с разомкнутой цепью, в которых, напротив, используется большее количество меди и меньшее стали. Конструкция катушки с разомкнутой цепью предусматривает расположение вторичной обмотки под первичной, так как вторичная обмотка имеет меньшую массу и требует лучших условий охлаждения.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Конструкция замкнутых катушек предусматривает расположение первичной обмотки внутри вторичной.

Катушка зажигания с разомкнутой магнитной цепью

В состав катушки зажигания, имеющей разомкнутую магнитную цепь, входят следующие элементы: железный сердечник; первичная обмотка с количеством витков медного провода сечением 0,8 мм от 250 до 400; трубка изоляторная; вторичная обмотка с количеством витков от 19000 до 25000; железный корпус с магнитопроводами; крышка из непроводящего материала; клеммы проводов; добавочное сопротивление.

Конструкция катушки зажигания с разомкнутой цепью предполагает расположение первичной обмотки над вторичной обмоткой, а также наличие изоляционного слоя между ними. Оба вывода первичной обмотки подсоединены к клеммам крышки, выполненной из непроводящего материала. Вторичная обмотка подсоединена к центральной клемме крышки только одним выводом, второй вывод подсоединен к первичной обмотке.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Сердечник, входящий в состав катушки зажигания, представляет собой набор узких стальных пластинок, разделенных изоляционными прокладками. Такая конструкция сердечника препятствует образованию вихревых токов.

Сердечник, нижней его частью, располагается в фарфоровом изоляторе. Весь внутренний объем катушки зажигания заполнен маслом, предназначенным для использования в трансформаторах.

В первичной цепи зажигания имеется добавочный резистор, величина сопротивления в котором варьируется в пределах от 0,7 до 20 Ом. В конструкцию добавочного резистора входит спираль, керамические гнезда и две шины.

В случае вращения вала двигателя с низкой частотой контакты прерывателя остаются замкнутыми, и значение силы тока в цепи первичной катушки увеличивается. При этом происходит нагрев добавочного резистора, и его сопротивление сразу возрастает. Это, в свою очередь, способствует увеличению сопротивления в токовой цепи. Возросшее значение сопротивления снижает силу тока и предохраняет катушку зажигания от перегрева.Что такое катушка зажигания: СОАТЭ / Страница не найдена

При увеличении частоты вращения вала контакты прерывателя начинают размыкаться, значение силы тока в цепи первичной обмотки падает, вследствие чего снижаются нагрев резистора и сопротивление токовой цепи.

катушка зажигания,Катушка зажигания 406

просмотров 6 597 Google+

Катушка зажигания, применяемая на автомобилях, имеют два вида отличающиеся магнитопроводом, который может быть разомкнутый ли замкнутый. При контактной и бесконтактной системе зажигания применяются в основном автотрансформаторное соединение обмоток. Это позволяет уменьшить количество выводов, а последовательное  соединение обмоток позволяет  накапливать напряжение в первичной обмотке для участия её в создании высокого напряжения и первичной обмотке. При электронном зажигании применяются катушки с трансформаторной связью, что предотвращает воздействие всплесков напряжения при работе на контроллер. Катушки так же бывают маслонаполненные и сухие. Маслонаполненная катушка зажигания состоят из корпуса служащего для размещения в нём сердечника и катушек,  залитых трансформаторным маслом для охлаждения.Что такое катушка зажигания: СОАТЭ / Страница не найдена Сердечник катушки набран из электротехнической стали. На сердечнике разлагается изоляционная втулка, на которую наматывается вторичная обмотка, состоящая из 16-40 тысяч витков провода диаметром 0,06-0,09 мм. На вторичную обмотку через изолирующую прокладку наматывается первичная обмотка, имеющая 260-330 витков проводом диаметром 0,5-0,9мм. Один конец вторичной обмотки крепится к латунной втулке, куда вставляется высоковольтный провод, а второй к клемме, соединяющейся с массой через контакты прерывателя или транзистор коммутатора. Катушки и сердечник изолированы от корпуса керамическим изолятором. Вокруг кожуха располагается витой магнитопровод увеличивающий индуктивность катушки.

При электронном зажигании применяются сухая катушка зажигания с замкнутым магнитопроводом и трансформаторным соединением обмоток. Эти катушки имеют меньший размер и количество провода расходующийся при изготовлении, а замкнутый магнитопровод позволяет накопить энергию в меньшем объёме. На последних моделях автомобилей такие катушки располагаются непосредственно на свечах зажигания, что позволяет более гибко регулировать время воспламенения смеси.Что такое катушка зажигания: СОАТЭ / Страница не найдена Магнитопровод катушки набранный из электротехнической стали толщиной 0,35мм и вопреки названию не является полностью замкнутым, а имеет зазор 0,3-0,5мм. Вторичная обмотка наматывается на пластмассовый каркас, что снижает возможность межвиткового пробоя и уменьшает её емкость. Катушки помещаются в пластмассовый корпус и заливаются эпоксидным компаундом. Катушка зажигания 406 имеет, два высоковольтных вывода к которым крепятся концы вторичной обмотки.

Катушка зажигания достаточно надёжная конструкция и выходит из строя очень редко. Основной неисправностью является обрыв вторичной обмотки, пробой крышки и витковое замыкание катушек. Наличие трещины прогара свидетельствует о пробое крышки. Витковое замыкание и обрыв можно определить,  замерив сопротивление катушек.

Марка катушкиСопротивление первичной обмотки, ОмСопротивление вторичной обмотки, кОм
Б-1140,37-0,4121,5-23
Б-1151,86-28,3-9,2
Б-1160,78-0,7915,6
Б-1173,1-3,36,3-9,2
27.Что такое катушка зажигания: СОАТЭ / Страница не найдена 37050,4-0,54,5-5,5
29.37050,45-0,5511
30.37050,4-0,556,3-6,4

а — маслонаполненная катушка зажигания с разомкнутым магнитопроводом; б — сухая катушка зажигания с замкнутым магнитопроводом; 1 — крышка; 2 — корпус; 3 — магнитопровод; 4 — вторичная обмотка; 5 — первичная обмотка; 6 — керамический изолятор; 7 — наборный сердечник; 8 — низковольтный вывод; 9 — высоковольтный вывод; 10 — масло

admin 19/04/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

7 признаков того, что у вашего автомобиля проблемы с катушкой зажигания

Вы замечали, что ваша машина не заводится по утрам? Или, может быть, когда вы выходите на открытую дорогу, у вас не такой уровень ворчания и силы, как обычно? Одним из потенциальных виновников может быть ваша катушка зажигания, которая помогает превратить выход низкого напряжения вашей батареи в маленькие сине-белые искры, которые они используют для воспламенения топливовоздушной смеси в двигателе.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Какие контрольные признаки могут указывать на неисправность катушки зажигания, давая вам возможность добраться до механика и избежать поломки на открытой дороге?

Как работает катушка зажигания?

Катушка зажигания работает как часть вашей системы зажигания, наряду с аккумуляторной батареей переключателя, генератором, свечами зажигания и распределителем.Как своего рода обратная система для адаптеров, которые вы можете использовать в доме (преобразование высокого напряжения в низкое), катушка увеличивает заряд 12 В от вашей батареи до колоссального заряда от 20 кВ до 40 кВ, чтобы зажечь бензин.

Откройте катушку зажигания, и вы обнаружите две обмотки вокруг железного сердечника, часто погруженного в масло для охлаждения детали. Когда на катушку подается питание, внешняя катушка заполняется зарядом, создавая магнитное поле. Затем он отключается, коллапсирует поле и отправляет заряд в более плотно намотанную внутреннюю катушку, которая впоследствии преобразует заряд в сверхвысокие напряжения, необходимые для создания искр, необходимых для воспламенения топлива в поршнях.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Признаки неисправности катушки зажигания

Помните о следующих проблемах. Каждый из них может указывать на то, что у вас проблемы с катушкой зажигания. А если одновременно возникает несколько проблем, это поможет вам сузить причину, но это также показатель, к которому вам нужно немедленно привлечь профессионалов.

Глохнет и пропуски зажигания

Когда катушка зажигания выходит из строя или возникают проблемы, это часто приводит к пропускам зажигания в поршнях или просто к отсутствию зажигания, поскольку заряд не доставляется для зажигания бензина.Если вы замечаете странные шумы, сопровождающиеся плохой реакцией двигателя, приводящей к рывкам или вибрации на холостом ходу, это могут быть контрольные признаки того, что катушка зажигания выходит из строя. В худшем случае это может привести к тому, что автомобиль полностью остановится и заглохнет, когда вы нажмете ногу на газ.

Не могу завести автомобиль

Если в вашем автомобиле только одна катушка зажигания, это может помешать запуску автомобиля.Что такое катушка зажигания: СОАТЭ / Страница не найдена Если аккумулятор заряжен должным образом и все, что вы слышите, когда пытаетесь повернуть ключ или нажимать кнопку, — это звук щелчка, возможно, вы столкнулись с проблемной катушкой зажигания.Если свечи зажигания не получают необходимого заряда — двигатель не запустится должным образом.

Миль меньше до галлона

Если ваш двигатель не сжигает топливо должным образом, ему потребуется больше топлива для выполнения того же объема работы, что приведет к снижению топливной эффективности. Кроме того, когда ваша катушка зажигания выходит из строя, это также может создать несоответствие в датчике кислорода, посылая в двигатель больше топлива, чем фактически требуется. Имейте в виду, что пропускание этого неизрасходованного топлива через ваш двигатель также невероятно плохо для связанных систем и может вызвать повреждение каталитического нейтрализатора, замена которого часто является очень дорогой частью.

Контрольная лампа двигателя горит на приборной панели

Хотя контрольная лампа двигателя может предупредить вас о ряде различных проблемных ситуаций — одной из них может быть неисправная или сломанная катушка зажигания.Что такое катушка зажигания: СОАТЭ / Страница не найдена В такой ситуации у вас есть несколько вариантов. Либо обратитесь к механику, который может выполнить проверку OBD-II , либо возьмите сканер, чтобы вы могли проверить коды самостоятельно. Коды от P0300 до P0312 указывают на пропуски зажигания, которые могут быть результатом проблемы с катушкой зажигания, в то время как коды P0350 до P0362 зарезервированы во всех системах для обозначения проблем с катушкой зажигания.

Обратное зажигание

Как мы уже упоминали в отношении проблемы экономии топлива, неисправная катушка зажигания часто приводит к попаданию неизрасходованного топлива в выхлопную систему. Когда это топливо вступает в контакт с горячим металлом выхлопной трубы или каталитического нейтрализатора, оно может мгновенно воспламениться и взорваться, создавая обратный огонь — громкий звук, доносящийся из задней части автомобиля. Независимо от того, вызвано ли это проблемой катушки зажигания, вы всегда должны исследовать проблему.

Утечка масла

Огромный ток и заряд, преобразующиеся внутри катушки зажигания, приводят к рассеиванию тепла.Что такое катушка зажигания: СОАТЭ / Страница не найдена Когда деталь работает нормально, масло обычно помогает избавиться от этой тепловой энергии. Однако, если змеевик сломан, это может привести к перегреву, что в конечном итоге приведет к растрескиванию корпуса, и масло начнет вытекать из детали.

Неисправные свечи зажигания

Если вы обнаружите, что ваши свечи зажигания неисправны или изношены, то они часто могут потреблять больше заряда, чем обычно ожидается от двигателя. Часто это может привести к чрезмерной нагрузке на катушку зажигания, что со временем приведет к ее повреждению.Если вы обнаружите, что у вас проблемы со свечой зажигания, определенно стоит одновременно проверить катушку зажигания.

Как избежать неисправности катушки

Примите следующие меры, чтобы ваша катушка работала должным образом и эффективно:

  • Регулярная проверка свечей зажигания — как мы уже упоминали, неисправные свечи зажигания могут вызвать чрезмерный слив в катушке, что приведет к его преждевременной деградации.Что такое катушка зажигания: СОАТЭ / Страница не найдена Держите вилки в исправном состоянии, чтобы этого не произошло.
  • Осмотрите кожух змеевика — чтобы убедиться в отсутствии утечек масла, и обратите особое внимание на провода, соединяющие змеевик с электрической системой. Они часто могут быть ранними признаками проблем, так как они будут выглядеть поджаренными, если возникла текущая проблема с утечкой.
  • Регулярные сервисные проверки — обратите внимание на инструкции производителя, регулярно проводите техническое обслуживание, чтобы убедиться, что ваш автомобиль находится в хорошем рабочем состоянии.

И, наконец,

Как и все детали в вашем автомобиле, катушка зажигания со временем выйдет из строя. Огромное количество заряда и тока, которые постоянно накапливаются и разряжаются через деталь, берут свое, и замена становится неизбежной. Обладая небольшими знаниями в области механики, вы можете самостоятельно поменять деталь или обратиться в профессиональный гараж.Что такое катушка зажигания: СОАТЭ / Страница не найдена

7 признаков неисправной катушки зажигания (и стоимость замены в 2021 г.)

Последнее обновление 7 сентября 2021 г.

В этой статье мы поговорим о катушке зажигания, чтобы вы знали ее основные функции , симптомы неисправной катушки зажигания, как проверить, а также средняя стоимость замены.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает катушка зажигания

Катушки зажигания известны как компактные электрические трансформаторы. Их цель — взять низкий 12-вольтовый ток, который обычно присутствует в автомобильных аккумуляторах, и преобразовать его в гораздо более высокое напряжение, необходимое для воспламенения топлива и запуска двигателя.

Каждая свеча зажигания в автомобиле имеет свою катушку зажигания. Катушка либо физически соединена со свечой зажигания с помощью проводов, либо располагается поверх свечи зажигания без использования проводов.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Свече зажигания требуется от 15 000 до 20 000 вольт электричества, чтобы образовалась электрическая искра, способная воспламенить топливо. Если у вас нет мощных катушек зажигания, это приведет к низкому расходу топлива или пропускам зажигания в двигателе.

Важно отметить, что неисправная катушка зажигания также может быть связана с низким или ненормально высоким напряжением батареи. Это также вызовет ряд других проблем с автомобилем, и при замене его на новую батарею многие проблемы исчезнут.

Многие батареи в старых автомобилях могут просто выйти из строя со временем, и один из признаков плохой батареи — если она не показывает минимум 12,65 В при полной зарядке, вы знаете, что с батареей есть проблемы.

Признаки неисправности катушки зажигания

Если автомобиль ведет себя периодически и создает проблемы для водителя при плавном вождении, это может указывать на неисправность катушки зажигания этого автомобиля.

Признаки неисправности или слабости катушки зажигания могут различаться в зависимости от серьезности неисправности катушки зажигания.Что такое катушка зажигания: СОАТЭ / Страница не найдена Вот некоторые из наиболее распространенных признаков неисправности катушки зажигания.

# 1 — Возгорание зажигания

Возгорание, вызванное вашим автомобилем, может указывать на симптомы неисправности катушки зажигания на ранних стадиях. Возгорание автомобиля происходит, когда неиспользованное топливо в цилиндрах сгорания двигателя выходит через выхлопную трубу.

Если не устранить эту проблему, это может привести к дорогостоящему ремонту. Проблема с обратным зажиганием обычно может быть обнаружена по выбросу черного дыма через выхлопную трубу.Запах бензина в этом дыме также может указывать на неисправность катушки зажигания.

# 2 — Низкая экономия топлива

Еще одним признаком неисправности катушки зажигания является низкая экономия топлива. Если пробег вашего автомобиля заметно меньше, чем был раньше, это может означать, что произошла неисправность катушки зажигания.

# 3 — Пропуски зажигания в двигателе

Пропуски зажигания в двигателе будут видны в автомобиле, у которого вышли из строя катушки зажигания.Что такое катушка зажигания: СОАТЭ / Страница не найдена Попытка запустить двигатель такого транспортного средства приведет к пропуску зажигания в двигателе, который звучит как кашель и шипение.

При движении на высоких скоростях в поведении автомобиля будут заметны рывки и плевки. Автомобиль с неисправной катушкой зажигания также будет вызывать вибрацию при движении на холостом ходу у знака остановки или светофора.

# 4 — Остановка автомобиля

Отказ катушки зажигания также может привести к остановке транспортного средства. Это может произойти из-за нерегулярных искр, посылаемых на свечи зажигания неисправной катушкой. Ваш автомобиль может полностью выключиться, когда его остановят, и вы, надеюсь, столкнетесь с проблемой его перезапуска.

# 5 — Рывки двигателя, резкий холостой ход, недостаточная мощность

Другой симптом — резкий холостой ход двигателя, рывки и колебания при ускорении. Во время движения будет казаться, что вашему автомобилю не хватает мощности.

# 6 — Контрольная лампа двигателя горит / код DTC

Часто на приборной панели загорается контрольная лампа двигателя.Что такое катушка зажигания: СОАТЭ / Страница не найдена Чаще всего код двигателя P0351 (катушка зажигания — неисправность первичной / вторичной цепи) появляется при сканировании с помощью автомобильного диагностического прибора.

Сканирование кода ошибки, вероятно, самый простой способ устранить проблему с катушкой, поэтому, если вы видите этот индикатор двигателя, возьмите сканирующий инструмент или обратитесь в мастерскую для подтверждения.

# 7 — Двигатель с трудом запускается

Двигатель с трудом запускается — это симптом, который возникает, особенно если в вашем автомобиле используется одна катушка. Если катушка неисправна, это означает, что двигатель будет запускаться без искр внутри цилиндров.

Средняя стоимость замены катушки зажигания

Стоимость новой катушки зажигания зависит от марки и модели автомобиля.Некоторые катушки стоят всего 75 долларов, а другие — 300 долларов. Если вы сделаете замену профессионально, то затраты на рабочую силу будут составлять от 50 до 100 долларов в час.Что такое катушка зажигания: СОАТЭ / Страница не найдена

Таким образом, вы можете рассчитывать на то, что заплатите по крайней мере от 150 до 200 долларов, если вы отнесете свой автомобиль в автомастерскую и попросите их заменить вам катушку зажигания. Если вы решите обратиться в дилерский центр, рассчитывайте заплатить еще больше.

Читайте также: Средняя стоимость замены топливного фильтра

Как проверить катушку зажигания

Вот несколько советов по тестированию катушки зажигания в зависимости от того, являются ли они CNP (Coil-Near-Plug) или COP (Coil- На вилке).

Тип катушки CNP

  • Чтобы провести испытание катушки зажигания, сначала выключите двигатель автомобиля и откройте капот. Снимите или вытащите из него провод свечи зажигания (если в вашей машине используются катушки CNP). Эти провода обычно начинаются от крышки распределителя и идут к свече зажигания. При работе с этими электрическими компонентами пользуйтесь резиновыми перчатками и изолированными инструментами, иначе вы можете сильно встряхнуться.Что такое катушка зажигания: СОАТЭ / Страница не найдена
  • Теперь прикрепите новую свечу зажигания к проводу свечи зажигания (новая или старая свеча зажигания для проверки искры в катушке).Используйте изолированные плоскогубцы, чтобы удерживать свечу зажигания на какой-либо металлической части двигателя так, чтобы резьбовая часть свечи касалась металла.
  • Используйте инструмент для снятия предохранителей или плоскогубцы, чтобы извлечь предохранитель из топливного насоса, чтобы отключить его и подготовиться к запуску двигателя. Вам может понадобиться дополнительный человек, чтобы повернуть ключ в замке зажигания, потому что вы удерживаете свечу зажигания плоскогубцами.
  • После запуска двигателя обратите внимание на синие искры, образующиеся вдоль зазора свечи зажигания.Если вы видите синие искры, ваша катушка зажигания исправна.
  • Если вы не видите искр или видите оранжевые искры, это признак неисправности катушки зажигания.
  • Когда вы закончите тест, отсоедините свечу зажигания, вставьте ее обратно в отверстие, снова подсоедините к ней провода свечи зажигания и вставьте обратно предохранитель топливного насоса.Что такое катушка зажигания: СОАТЭ / Страница не найдена

COP Тип змеевика

  • Запустите двигатель.
  • Поддерживает работу двигателя на холостом ходу.
  • Откройте болт катушки зажигания номер 1, а затем потяните катушку вверх, чтобы посмотреть, как работает двигатель.

Если состояние двигателя меняется на грубый холостой ход, это означает, что катушка зажигания номер 1 исправна. Затем вы можете продолжить этот шаг с оставшимися катушками по очереди, пока не найдете виновника. Когда вы вытаскиваете неисправную катушку зажигания, состояние двигателя / холостой ход не должно измениться.

Признаки неисправной или неисправной катушки зажигания

Катушки зажигания — это компонент электронного управления двигателем, который является частью системы зажигания автомобиля. Катушка зажигания функционирует как индукционная катушка, которая преобразует 12 вольт автомобиля в несколько тысяч, которые требуются для преодоления зазора свечи зажигания и воспламенения топливовоздушной смеси двигателя.Что такое катушка зажигания: СОАТЭ / Страница не найдена Некоторые системы зажигания будут использовать одну катушку для подачи искры для всех цилиндров, однако в большинстве новых конструкций используется отдельная катушка для каждого цилиндра.

Поскольку катушка зажигания является компонентом, ответственным за генерирование искры двигателя, любые проблемы с ней могут быстро привести к снижению производительности двигателя. Обычно неисправная катушка зажигания вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Пропуски зажигания в двигателе, резкий холостой ход и потеря мощности

Один из наиболее распространенных симптомов, связанных с неисправной катушкой зажигания, — это проблемы с производительностью двигателя.Поскольку катушки зажигания являются одними из самых важных компонентов системы зажигания, проблема может привести к нарушению искры, что может быстро привести к проблемам с производительностью. Неисправные катушки могут вызвать пропуски зажигания, резкий холостой ход, потерю мощности и ускорения, а также сокращение расхода бензина.Что такое катушка зажигания: СОАТЭ / Страница не найдена В некоторых случаях проблемы с производительностью могут даже привести к остановке автомобиля.

2. Загорается индикатор проверки двигателя.

Еще одним признаком потенциальной проблемы с катушками зажигания автомобиля является горящая лампа проверки двигателя.Неисправные катушки могут привести к проблемам с производительностью двигателя, особенно к пропускам зажигания, которые приведут к срабатыванию компьютера и загорится индикатор проверки двигателя. Индикатор проверки двигателя также будет выключен, если компьютер обнаружит проблему с сигналом или цепью катушки зажигания, например, при перегорании или коротком замыкании катушки. Горящий индикатор Check Engine может быть вызван широким спектром проблем, поэтому компьютер (сканирование на наличие кодов неисправностей) [https://www.yourmechanic.com/services/check-engine-light-is-on-inspection] настоятельно рекомендуется.

3. Автомобиль не заводится

Неисправная катушка зажигания также может привести к невозможности запуска двигателя.Что такое катушка зажигания: СОАТЭ / Страница не найдена Для автомобилей, которые используют одну катушку зажигания в качестве источника искры для всех цилиндров, неисправная катушка повлияет на работу всего двигателя. Если катушка полностью выйдет из строя, двигатель останется без искры, что приведет к отсутствию искры и невозможности запуска.

Проблемы с катушками зажигания обычно легко обнаружить, поскольку они вызывают симптомы, которые будут весьма заметны водителю.Если вы подозреваете, что катушки зажигания вашего автомобиля неисправны, обратитесь к профессиональному специалисту YourMechanic для осмотра автомобиля на предмет необходимости замены каких-либо катушек.

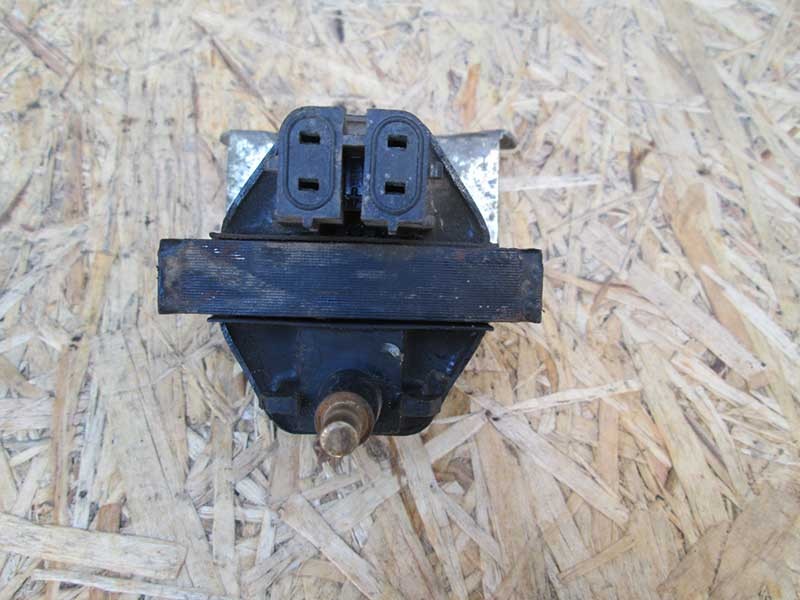

Что такое катушка зажигания? (с иллюстрациями)

Катушка зажигания — ключевой компонент системы зажигания автомобиля. Вырабатывая тысячи вольт, катушка зажигания посылает энергию в виде электрической искры на свечи зажигания. Эта искра используется для воспламенения топливно-воздушной смеси, запуска двигателя и поддержания его работы.Что такое катушка зажигания: СОАТЭ / Страница не найдена В ранних конструкциях автомобилей одна катушка зажигания использовалась для создания искры для всех свечей зажигания двигателя — современные конструкции двигателей используют отдельную катушку на системе катушек зажигания свечи. Это означает, что каждая свеча зажигания в двигателе имеет свою катушку зажигания, установленную на крышке клапана, которая питает только одну свечу зажигания.

Точечные системы зажигания использовали набор прерывателей, чтобы определить, когда катушка зажигания отправит свой электрический заряд на свечи зажигания.Современное опережение зажигания контролируется компьютерной системой автомобиля, которая управляется компьютерной программой.Что такое катушка зажигания: СОАТЭ / Страница не найдена Можно приобрести и установить микросхемы повышения производительности, которые изменяют конфигурацию программирования компьютера. Это изменяет и создает новые параметры синхронизации, а также топливные смеси и точки переключения, чтобы создать автомобиль, более ориентированный на характеристики.

Катушка зажигания представляет собой контейнер, заполненный плотно свернутой медной проволокой, находящейся в масляном растворе.Электроэнергия от системы зажигания проходит по спиральному проводу, где многократно усиливается. Катушки зажигания некоторых характеристик вырабатывают 85 000 вольт, в то время как типичный семейный седан выдает 30 000 вольт.Что такое катушка зажигания: СОАТЭ / Страница не найдена Чем выше выходное напряжение, тем горячее искра в зазоре свечи. Более горячая искра производит больше энергии и лучше воспламеняет топливно-воздушную смесь.

Катушку зажигания следует периодически проверять на предмет трещин и ослабленных проводов.Часто лучший метод проверки катушки — это запустить двигатель и открыть капот автомобиля в темноте. Треснувшая катушка будет производить искры при зажигании свечи зажигания — искры трудно увидеть на солнечном свете, хотя они очень заметны в темноте. Любую катушку, излучающую искру, следует немедленно заменить.Что такое катушка зажигания: СОАТЭ / Страница не найдена Таким же образом можно найти треснувшие свечи зажигания.

При замене проводов свечи зажигания или проводов катушки лучше всего нанести небольшое количество диэлектрической смазки в кожух провода.Это упростит удаление проволоки и защитит ее от влаги. Смазка также значительно упрощает надевание новых проводов на клеммы. Все провода катушки зажигания также должны быть надежно затянуты.

Как ухаживать за автомобилем: Катушка зажигания

Есть множество деталей, которые приводят в действие двигатель транспортного средства и обеспечивают его бесперебойную работу.

Большинство транспортных средств разработано с двигателями внутреннего сгорания. Этим двигателям для работы нужны три разных компонента: топливо, воздух и электричество. Если один или несколько из этих компонентов отсутствуют, двигатель не может работать.

Катушки зажигания

частично отвечают за электрическую составляющую этого уравнения. Если катушки зажигания не в хорошем состоянии, это может повлиять на работу двигателя автомобиля.

А что такое катушка зажигания? Как узнать, когда нужно заменить катушку зажигания? Стоит ли менять катушки зажигания со свечами зажигания? Продолжайте читать, чтобы узнать ответы на эти и другие вопросы.

Что такое катушки зажигания?

Катушки зажигания — это электрические компоненты двигателя, которые усиливают напряжение от системы зарядки автомобиля (аккумулятор и генератор) и подают питание на свечи зажигания. У каждой свечи зажигания своя катушка зажигания.

Катушки зажигания

необходимы, потому что аккумулятор транспортного средства вырабатывает ток низкого напряжения, которого недостаточно, чтобы зажечь топливо и запустить двигатель самостоятельно. Чтобы решить эту проблему, катушки зажигания преобразуют ток низкого напряжения от аккумулятора в ток гораздо более высокого напряжения.
Проще говоря, катушки зажигания в конечном итоге позволяют создать искру и запустить автомобиль.


Связанное содержание:

Выпускной колледж без кредита? Вот 7 советов для начала работы

Новые тормозные системы: остановите аварии, спасите жизни

Простые советы по улучшению состояния вашего автомобиля, сданного в аренду

Топ-5 лучших электромобилей

Разрядился автомобильный аккумулятор? Вот что делать

У разных автомобилей разные типы катушек зажигания?

Наиболее распространенным типом в современных автомобилях является катушка на свече (показано ниже), в которой одна катушка зажигания напрямую подключена к каждой свече зажигания.

Некоторые автомобили оснащены центральным блоком катушек или отдельными катушками с проводами, ведущими к свечам зажигания. В меньшем количестве автомобилей используется одна катушка на две свечи зажигания или две кассеты зажигания, каждая из которых питает половину свечей зажигания.

Распространенные причины неисправностей катушек зажигания Катушки зажигания

могут выйти из строя по разным причинам. Они не считаются изнашиваемыми предметами, но часто причиной является возраст / использование — тысячи миль вибраций и высоких температур могут привести к выходу из строя внутренних деталей.

Повреждения от влаги также очень распространены — обычно из-за утечки моторного масла, но также и из-за утечек других жидкостей или конденсата.

Наконец, чрезмерно изношенные свечи зажигания могут вызвать дополнительную нагрузку на катушки зажигания и привести к преждевременному выходу из строя. Это связано с тем, что по мере износа свечей зажигания зазор свечи зажигания увеличивается. Это означает, что катушка зажигания должна будет обеспечивать более высокое напряжение, чтобы преодолеть этот зазор. Необходимость многократно создавать более высокое напряжение может вызвать нагрузку на катушку зажигания и привести к ее преждевременному выходу из строя.

Как я узнаю, требуется ли замена катушки зажигания?

Важно знать, когда заменять катушку зажигания, чтобы двигатель работал бесперебойно.

Наиболее частым признаком неисправности катушки зажигания являются пропуски зажигания в двигателе, когда один или несколько цилиндров двигателя не работают должным образом из-за нехватки воздуха, топлива или, в данном случае, искры. Осечки обычно проявляются как грубый холостой ход или недостаток мощности.

В некоторых случаях неисправная катушка зажигания может даже помешать запуску автомобиля.Однако ваш автомобиль может не запуститься по ряду других причин, включая разрядившуюся аккумуляторную батарею или неисправный стартер. Диагностический тест, проведенный техником, может определить, являются ли катушки зажигания причиной плохой работы двигателя.

Индикатор проверки двигателя может загореться, если пришло время заменить катушки зажигания. Но этот свет может включаться по многим другим причинам, и механик может осмотреть ваш автомобиль, чтобы определить проблему.

Если ваш автомобиль потребляет больше топлива, чем обычно, это также может указывать на то, что пришло время заменить катушки зажигания.Это связано с тем, что, если свечи зажигания не получают достаточной мощности из-за неисправности катушек зажигания, ваш автомобиль компенсирует снижение мощности за счет увеличения расхода топлива.

Возгорание также может быть признаком неисправности катушки зажигания. Возгорание характеризуется громким стуком. Вы также можете увидеть черный дым, выходящий из выхлопной трубы. Это ненормально и может указывать на неисправность катушек зажигания.

Следите за этими признаками неисправности катушки зажигания.Знание этих знаков облегчит определение того, когда заменять блоки катушек или катушки зажигания.

Что делать, если я не заменю катушку зажигания?

Знать, когда заменить катушку зажигания, — это первый шаг. Второй шаг — это связаться с механиком для его замены.

Транспортному средству с одной или несколькими неисправными катушками зажигания будет не хватать мощности, и он будет плохо работать, а иногда вообще не будет работать.

Кроме того, длительная работа двигателя с пропусками зажигания может привести к повреждению каталитических нейтрализаторов и кислородных датчиков из-за того, что неизрасходованное топливо попадает в выхлопную систему.

Суть в том, что вам не следует водить автомобиль, если вы считаете, что катушки зажигания необходимо заменить. Если вы продолжите управлять автомобилем с неисправными катушками зажигания, вы можете серьезно повредить двигатель.

Следует ли заменять катушки зажигания на свечи зажигания?

Катушки зажигания и свечи зажигания работают в тесном взаимодействии. Если один из них выйдет из строя, другой не сможет нормально работать. Итак, стоит ли заменять блоки катушек свечами зажигания? Это зависит.

Самым распространенным компонентом, подлежащим замене вместе с катушками зажигания, являются свечи зажигания.Изношенные свечи зажигания могут вызвать ненужную нагрузку на катушки, и часто бывает, что работа, необходимая для замены обоих компонентов, частично совпадает. Если катушки зажигания вышли из строя в результате износа свечей зажигания, целесообразно заменить оба компонента одновременно.

Но если вы просто заменяете свечи зажигания в рамках планового технического обслуживания, нет необходимости одновременно заменять катушки зажигания, если нет признаков того, что они выходят из строя.

В системах с проводами зажигания / свечей зажигания рекомендуется заменить провода, если они выглядят старыми, изношенными или поврежденными.Если катушки зажигания повреждены влагой (например, утечка масла), необходимо одновременно устранить источник влаги, чтобы предотвратить преждевременное возвращение проблемы.

Если у вас возникли проблемы с катушкой зажигания, немедленно обратитесь к механику. Один из первых вопросов, который вы должны задать своему механику: «Стоит ли заменять катушки зажигания свечами зажигания?» Позвольте механику осмотреть ваш автомобиль, чтобы определить, необходимо ли заменить катушки зажигания и свечи зажигания.

Как механик определит, когда заменить катушку зажигания?

Механику необходимо проверить первичную и вторичную цепи зажигания катушки зажигания, чтобы определить, нуждается ли катушка в замене. Механики могут проверить обе эти цепи зажигания с помощью цифрового мультиметра.

Цифровой мультиметр измеряет сопротивление. Вашему механику, возможно, придется заглянуть в руководство по эксплуатации, чтобы найти нормальный диапазон сопротивления катушек зажигания.Если сопротивление первичной или вторичной обмотки выходит за пределы этого нормального диапазона, это означает, что катушку необходимо заменить.

Диагностика и замена вышедших из строя катушек зажигания требует использования специальных инструментов и оборудования. Даже незначительная ошибка может серьезно повредить свечи зажигания или другие компоненты двигателя. По этой причине лучше нанять механика для выполнения этой задачи, а не пытаться выполнить ее самостоятельно.

Сколько стоит замена катушек зажигания?

Простая катушка на вилке может стоить от пары сотен долларов, тогда как кассетная система может стоить более 1000 долларов.Стоимость зависит от типа катушки, а также от сложности доступа.

Могу ли я что-нибудь сделать, чтобы снизить стоимость ремонта?

Путем замены свечей зажигания через указанные производителем интервалы и устранения утечек масла, когда они незначительны, можно предотвратить чрезмерный износ и повреждение катушек зажигания.

К сожалению, выход из строя катушки зажигания в конечном итоге может быть неизбежен из-за возраста, даже если автомобиль находится в хорошем состоянии. В этой ситуации обычно доступны вторичные катушки зажигания, которые являются менее дорогостоящим вариантом, но в некоторых случаях они могут быть менее надежными, чем оригинальное оборудование, поставляемое с автомобилем.

Катушки зажигания

— Что нужно знать каждому техническому специалисту | 2011-06-16

Процесс сжигания топлива и воздуха приводит в действие большинство транспортных средств в США и во всем мире. На самом базовом уровне это горение представляет собой химический процесс. Сжигание топлива и воздуха требует сначала смешивания, сжатия и воспламенения двух газов за счет добавления тепла.

Требуемое тепло может поступать из нескольких источников. В дизельном двигателе реакция горения запускается теплом, возникающим при нагревании смеси за счет очень сильного сжатия.В бензиновом двигателе зажигание обычно достигается за счет электрической искры, которая вызывает дугу или перескакивает через выводы свечи зажигания. Это ток искры, протекающий через сопротивление зазора, который вызывает тепло, необходимое для начала горения.

Необходимое тепло можно подавать другими способами; Форд, например, экспериментировал с двигателем, который использует энергию лазерного луча для запуска процесса сгорания. В очень ранних двигателях, построенных до изобретения катушки зажигания, для начала сгорания использовались горячие трубы или даже пламя.Дело в том, что это тепло необходимо добавлять в нужное время и в нужном месте для достижения максимальной эффективности двигателя. Каждый техник должен знать, как это работает.

Деловая часть свечи зажигания

Понимание систем зажигания и того, как они на самом деле работают, начинается с рассмотрения деловой части свечи зажигания. Типичные свечи зажигания состоят из одного центрального электрода и заземляющего электрода J-образной формы. В зависимости от полярности приложенного напряжения дуга может перемещаться от центрального электрода к земле или наоборот.Обычно отрицательным делают центральный электрод. Таким образом, искра от заземляющего электрода попадает в центральный электрод.

Обычно нет токопроводящего пути между центральным и заземляющим электродами. Цель системы зажигания — создать проводящий путь через воздух или что-то еще между электродами. Молекулы воздуха обычно не могут поддерживать проводимость, потому что внешние слои их атомов / молекул не имеют свободных электронов. Чтобы воздух проводился, требуется достаточно высокое напряжение, чтобы буквально оторвать электроны от удерживающих их атомных сил.Этот процесс называется ионизацией.

Для ионизации требуется не только высокое напряжение, но и концентрированное высокое напряжение. Здесь важна конструкция свечи зажигания и ее электродов. Чтобы сконцентрировать высокое напряжение, должны быть острые края. Когда свеча новая, центральный электрод представляет собой идеальный цилиндр с плоской вершиной. Верхний край этого центрального электрода острый и помогает концентрировать напряжение.

Современные технологии позволяют улучшить характеристики свечей зажигания двумя способами.Первый — перейти на более мелкие и заостренные электроды за счет использования очень жаропрочных металлов, таких как иридий. Эти свечи зажигания, которые иногда называют свечами с тонкой проволокой, имеют центральные электроды, которые вдвое меньше и диаметр обычных свечей

.

[PAGEBREAK]

Во-вторых, на концы электродов нужно добавить платиновые наконечники или подушечки. Платина инертна при давлениях и температурах камеры сгорания. Этот металл практически исключает износ электродов.Единственная причина для замены свечи — если она загрязнена или засорена (обычно из-за очень богатого топлива) и больше не может гореть должным образом.

Существует ряд факторов, которые вам необходимо знать с точки зрения того, какое напряжение потребуется для переключения свечи зажигания. Первое — это форма электродов, как указано выше. Изношенные закругленные электроды свечей зажигания не могут эффективно фокусировать высокое напряжение. В результате для зажигания изношенных свечей требуется большее напряжение.

Другие факторы включают характер материалов между электродами свечи.Это может быть сложнее, чем вы думаете. Типичная свеча зажигания представляет собой керамический конус, который поддерживает центральный электрод и служит для разделения центрального и заземляющего электродов. Эта керамика может быть загрязнена топливом, остатками топлива или маслом, проникающим через кольца или уплотнения штока клапана, а также побочными продуктами сгорания. Хотя шунтирующие отложения не являются проблемой для исправного двигателя, они представляют собой альтернативный путь для высокого напряжения, которое может вызвать пропуски зажигания.

Одной из конструктивных особенностей свечи зажигания является то, что эта керамика предназначена для достижения заданной рабочей температуры или «нагрева» во время нормальной работы двигателя.Причина в том, чтобы сжечь загрязнения на керамике.

Одним из преимуществ современных систем зажигания является скорость, с которой катушка переходит от 0 до требуемого напряжения зажигания. Чем быстрее это произойдет, тем больше вероятность возникновения дуги на электродах, а не из-за отложений на свечах зажигания. Переход на топливо, не содержащее свинца, также помог за счет значительного уменьшения отложений на свечах зажигания. Двигатель, который находится в достаточно плохом состоянии, поэтому загрязнение свечей зажигания является проблемой, следует рассмотреть для восстановления или замены.

Можно ожидать, что основными газами в свече зажигания и вокруг нее будут топливо и воздух. Хотя это по большей части верно, в некоторых случаях это неверно. Когда газы в этой области загрязнены, это может повлиять на напряжение, необходимое для скачка искрового промежутка. Основными источниками загрязнения являются поток клапана рециркуляции ОГ и низкий объемный КПД.

Термин «объемный КПД» относится к тому, насколько хорошо цилиндр заполняется в каждом цикле впуска.Цилиндр имеет известный рабочий объем, зависящий от размера исходной конструкции двигателя. Газы, поступающие в двигатель и выходящие из него, обладают инерцией. Они не начинают движение, как только открывается впускной клапан, и не хотят останавливаться в момент закрытия клапана. В некоторых конструкциях двигателей существует период перекрытия между открытием впускного клапана и окончательным закрытием выпускного клапана. Эффект наиболее заметен на холостом ходу. Результатом для системы зажигания является то, что иногда то, что действительно течет внутри электродов свечи зажигания и вокруг них, представляет собой смесь свежего воздуха, свежеиспаренного бензина, неиспарившихся капель топлива и, возможно, выхлопных газов.Также возможны загрязнения, такие как вода, водяной пар, антифриз и даже несвежий нелетучий бензин.

Решение для этого — иметь срок службы или срок службы искры. В большинстве систем зажигания после проскока искры электроды продолжают гореть не менее 1000 микросекунд, а может и больше. Идея состоит в том, чтобы зазор оставался освещенным достаточно долго, чтобы обеспечить воспламенение некоторого летучего топлива и воздуха.

Требуемое напряжение зажигания свечи зажигания также зависит от давления внутри цилиндра.Давление возникает из-за сжатия, а также из-за большой нагрузки двигателя. Наибольшие напряжения зажигания обычно возникают при резком ускорении дроссельной заслонки. Изменение числа оборотов двигателя, изменение топливной смеси и нагрузка на двигатель способствуют повышению требуемого напряжения.

[PAGEBREAK]

Типы катушек зажигания

Катушки современной технологии бывают нескольких основных типов. Катушки с карандашом обычно имеют диаметр от одного дюйма до четырех дюймов в длину.Эти катушки предназначены для установки между кулачками двигателей DOHC и SOHC. Обычной практикой для карандашных катушек является включение переключающей электроники, необходимой для управления катушкой, в небольшой карман рядом с внешним концом пакета катушек.

Карандашные катушки имеют то преимущество, что они сделаны таким образом, чтобы уместиться в пределах небольшой площади, доступной между кулачками. Несмотря на то, что они очень хорошо упаковываются в двигатель, карандашные катушки имеют недостаток в том, что они расположены. Эта часть двигателя обычно работает при очень высокой температуре.Металл, окружающий катушку, может мешать магнитному действию катушки, уменьшая ее мощность. Это главное соображение в двигателях с прямым впрыском. Катушки с карандашом также более дороги в производстве и, возможно, менее надежны при практическом использовании, чем обычные катушки.

В приложениях

Coil Near Plug (CNP) используется короткая палка с пластиковой изоляцией или резиновый колпачок свечи зажигания для проникновения в двигатель и свечу зажигания. Это удерживает трансформаторную часть катушки вверх и подальше от металла головки цилиндров.Хотя CNP не упаковываются так аккуратно, как катушки с карандашом, их рабочая температура ниже и, следовательно, их надежность выше. CNP, возможно, на треть дешевле в производстве, чем сопоставимые катушки. Некоторые CNP включают интегрированные электронные пакеты, а другие нет.

В некоторых двигателях до сих пор используются катушки зажигания катушечного типа. Внутри пакетов змеевиков находятся двухсторонние змеевики, которые могут быть подключены для одновременного зажигания свечи для одного цилиндра при сжатии, а также для второго цилиндра на его такте выпуска.Искра, которая возникает в цилиндре при «выхлопе», является бесполезной искрой, не имеющей никакого смысла. Тем не менее, такое расположение позволяет одному блоку катушек обслуживать пару цилиндров. При следующем обороте двигателя то, что было потраченной впустую искрой, станет полезной искрой, когда этот цилиндр находится под сжатием.

Недостатком систем катушечного типа является то, что они по-прежнему используют провода свечей зажигания и башмаки для отвода искры от катушки к свечам зажигания. Провода и пыльники свечей зажигания уже давно имеют проблемы, связанные с гарантией, и их конструкция исключается из конструкций двигателей с самыми современными технологиями.Блоки катушек также сравнительно большие и тяжелые по сравнению с CNP.

По-прежнему существуют миллионы дорожных транспортных средств и сельскохозяйственных машин, в которых до сих пор используются распределитель, крышка распределителя, ротор и провода свечей зажигания. В системе этого типа могут использоваться цилиндрические маслонаполненные змеевики. В системе этого типа катушка предназначена для подачи искры на восемь цилиндров. Колпачок и ротор действуют как переключатель высокого напряжения, который распределяет выходной сигнал катушки на требуемую свечу зажигания.Колпачок, ротор и провода свечи зажигания подвержены износу и загрязнению. Кроме того, змеевик в этой системе с оригинальным оборудованием не успевает накапливать полный объем искровой энергии при каждом событии возгорания. В конечном итоге эти системы имеют более низкое выходное напряжение и более низкую надежность, чем более новые системы, которые их заменили.

Конструкция катушки зажигания

Основная конструкция катушки зажигания начинается с двух витков проволоки.Первичная обмотка состоит примерно из 100 витков так называемого магнитного провода. На самом деле, в «магнитном» проводе нет ничего особенного, кроме того, что он предназначен для изготовления электромагнитных узлов, таких как трансформаторы или катушки. Для типичной катушки зажигания первичная обмотка представляет собой одножильный медный провод примерно 22 калибра. Провод изолирован тонким слоем полиэфирной изоляции.

Эта изоляция позволяет наматывать первичную обмотку (для увеличения индуктивности) без замыкания отдельных витков на соседние.Намотка катушки круглой трубчатой ​​формы помогает сконцентрировать индуктивность.
Вторичная обмотка катушки обычно наматывается на пластиковую бобину, которая разделена на секции или отсеки. Провод, используемый во вторичной обмотке, намного тоньше, чем первичный. Это тоже магнитная проволока. Обычно этот тип провода представляет собой одножильную проволоку сечением от 42 до 44, покрытую дюжиной или более очень тонкими слоями изоляции. Для сравнения, эта проволока меньше в диаметре, чем средний человеческий волос.Это зависит от типа изготавливаемой катушки, но на вторичную катушку наматывается до 10 000 витков тонкой проволоки. Вторичная катушка будет иметь сопротивление от 6000 до 10 000 Ом. Первичная катушка устанавливается внутри вторичной катушки. В растянутом состоянии на вторичную катушку может быть намотано до полумили проволоки.

Внутри первичной и вторичной обмоток находится пакет ламинирования. Стопка ламп может состоять из 20-30 слоев тонкой электротехнической стали, уложенных по прямоугольной траектории.Часто две детали в форме буквы «C» или «U» изготавливаются таким образом, чтобы их можно было собрать лицом к лицу, при этом одна сторона проходит через первичную и вторичную обмотки. Две буквы C не составляют полный путь. На прямоугольной траектории остается зазор примерно 1 мм (0,039 дюйма). Этот зазор важен для хранения магнитной энергии в первичной обмотке.

[PAGEBREAK] Изготовление пакета из такого количества слоев стали имеет целью уменьшить потери на вихревые токи, которые в противном случае ограничили бы мощность катушки.В некоторых катушках используется особый металлический порошок, частицы которого изолированы пластиком, образующим магнитный сердечник катушки.

После изготовления пакета змеевиков необходимо полностью пропитать змеевик эпоксидной смолой. Смола подается под давлением во все уголки и щели змеевика. Смола служит для изоляции и улавливания высокого напряжения внутри рабочей катушки. Эпоксидная смола также служит для предотвращения попадания влаги в змеевик и для распределения тепла, выделяемого при нормальной работе змеевика.Обратной стороной эпоксидной смолы является то, что она относительно хрупкая и может треснуть во время сильного термоциклирования змеевика.

Как работает катушка

При фактическом использовании одна сторона первичной обмотки подключена к положительной стороне аккумуляторной батареи автомобиля. Противоположный конец катушки подключен через транзистор драйвера катушки зажигания к земле. Когда драйвер включен, ток начнет течь в первичной катушке.

С батарейным питанием 14.0 вольт и сопротивление первичной обмотки 0,5 Ом, по закону Ома казалось бы, что будет течь ток в 28 ампер. Это не так по нескольким причинам. Первая причина заключается в том, что первичный ток ограничен индуктивностью первичной катушки и ему противодействует. Если смотреть на осциллограф, ток возрастает примерно под углом 45 градусов до примерно 7 ампер. Ток, работая с индуктивностью первичной катушки, накапливает энергию в магнитном поле, окружающем первичную катушку. Он варьируется, но время ожидания, необходимое для накопления энергии в первичной обмотке, обычно составляет от двух до четырех миллисекунд.

Компьютер двигателя заранее знает, когда ему нужна искра из катушки. Цель состоит в том, чтобы начать период выдержки достаточно до возникновения искры, чтобы ток первичной обмотки достиг полного накопления энергии. Это время в некоторой степени зависит от напряжения аккумулятора и больше от точной внутренней температуры катушки зажигания. Это может быть труднее предсказать. По этой причине большая часть электроники катушки включает функцию ограничения тока катушки. Когда достигается целевой уровень тока, транзистор драйвера катушки частично выключается, ограничивая дальнейшее повышение тока.Цель состоит в том, чтобы максимально сократить время ограничения тока катушки, чтобы избежать чрезмерного нагрева драйвера катушки. Время ограничения катушки можно рассматривать как плоскую часть, которая наступает после 45-градусного наклона кривой заряда и непосредственно перед событием искры.

Включение и выдержка катушки контролируется прямоугольным импульсом от управляющего компьютера двигателя. Нарастающий фронт прямоугольной волны включает драйвер катушки, начиная период задержки. Время, в течение которого импульс остается включенным, представляет команду компьютера для включения катушки или периода задержки.Когда импульс компьютера падает до нуля, драйвер выключается, и ток перестает течь в первичной катушке.

Когда первичный ток катушки отключен, энергия, запасенная в магнитном поле вокруг первичной катушки, схлопывается обратно в катушку, которая ее создала. Именно это коллапсирующее магнитное поле индуцирует в обмотках первичной катушки обратное напряжение приблизительно 400 вольт. Разница в скорости обрушения. Чем быстрее движутся магнитные силовые линии, тем большее напряжение создается в первичной катушке.Коллапсирующее магнитное поле создает импульс 400 вольт в первичной катушке.

Этот первичный импульс преобразуется между первичным и вторичным. Соотношение витков примерно 100: 1 (вторичная обмотка к первичной) означает, что напряжение на выходе вторичной катушки будет повышено до 100x 400 или примерно 40 000 вольт.

Конечно, здесь есть компромисс. В то время как напряжение повышалось с первичной обмотки на вторичную, ток понижается.Типичные вторичные токи находятся в миллиамперном диапазоне. Однако этого достаточно, чтобы создать тепло, которое запустит реакцию горения.

В некоторых катушках используется редкоземельный магнит, встроенный в пластинки, чтобы улучшить характеристики катушки и уменьшить ее размер. Магнит смещает пластину стали в одном направлении.

Магнитное поле первичной катушки притягивает магнитное поле в направлении, противоположном полю магнита. Когда первичный ток отключается, поле схлопывается.Поскольку сталь была смещена магнитом, результирующее изменение магнитного потока намного больше. Повышенное изменение магнитного потока приводит к более высокой выходной мощности катушки для данного размера.

[PAGEBREAK]

Работа катушки на автомобиле

Несмотря на то, что катушка может выдавать выходное напряжение 40 000 вольт, в реальной жизни этого почти никогда не бывает. Что произойдет, так это то, что напряжение вырастет настолько, насколько это необходимо для ионизации зазора свечи зажигания.Основываясь на переменных, обсужденных ранее, необходимое напряжение может составлять от 3000 вольт до 30 000 вольт.

Более низкого напряжения может быть достаточно для ионизации зазора в условиях высокой скорости и небольшой нагрузки. Максимально необходимое напряжение достигается при сильном ускорении, когда нагрузка высока, а топливная смесь богатая.

Типичное напряжение зажигания составляет от 8 кВ до 22 кВ. Наличие более высокого напряжения на катушке не может быть преимуществом. Провода свечей зажигания, чехлы, крышки и роторы могут быть повреждены перенапряжением.Если вилка не сработала на 30 кВ, соединение могло быть потеряно как внутри, так и снаружи.

По мере того, как напряжение растет дальше, и ему некуда деваться, оно может выскочить из стороны чехла, провода свечи зажигания или даже самого пакета катушек.

Слишком высокое повышение напряжения на катушке часто приводит к повреждению системы.

Типичные формы сигналов катушки зажигания

Безусловно, лучший инструмент для диагностики неисправностей катушек зажигания — это осциллограф.На некоторых конструкциях катушек можно измерить сопротивление первичной и вторичной катушек снаружи катушки. Сопротивление первичной обмотки имеет низкое значение (обычно 0,5 Ом), и его трудно точно измерить даже с помощью цифрового омметра. Хотя вторичное сопротивление можно измерить, ответ, который вы получите, может не сказать вам очень много. Сопротивление катушки весьма чувствительно к фактической температуре внутри катушки. Изменение, связанное с температурой, может эффективно «скрыть» изменение сопротивления, вызванное коротким замыканием витков во вторичной обмотке.Даже небольшой процент закороченных витков может значительно снизить доступное выходное напряжение катушки.

Есть три различных формы волны катушки, которые определяют рабочие характеристики катушки. Первый — это форма волны первичного тока катушки (см. Рисунок 1). Правильно работающая катушка будет иметь плавное линейное изменение от 0 ампер в начале периода выдержки до любого значения, которое, по определению автопроизводителя, требуется для искры с полной энергией. Пожалуйста, помните, что некоторые катушки будут иметь плоскую область в верхней части рампы, которая представляет собой ограничение тока катушки.

[PAGEBREAK]

Первичное напряжение катушки (Рисунок 4) — это всплеск обратного напряжения 400 В, который возникает при отключении тока катушки. Амплитуда и форма волны указывают не только на величину выброса, но и на способность катушки колебаться после первоначальной искры. В нормально работающей катушке энергия колеблется взад и вперед, создавая затухающие синусоидальные волны.

Эти синусоидальные волны являются хорошим показателем «добротности» или качества катушки и ее способности свободно обмениваться энергией.Короткое замыкание витков и другие проблемы с качеством катушки более очевидны на осциллографе.

Ключевым моментом здесь является то, что первичная обмотка и вторичная обмотка окружают один и тот же пакет ламинирования. Это означает, что то, что видно на первичных осциллограммах, является показателем того, что может происходить во вторичных или наоборот. Закороченные витки вторичной обмотки часто видны на осциллограмме тока первичной обмотки. Когда у вас есть такая ситуация, форма волны поднимется по вертикали, может быть, на один или два ампера, прежде чем взлетит под обычным углом в 45 градусов.

У большинства технических специалистов нет необходимого высоковольтного пробника для непосредственного просмотра вторичных сигналов. Хорошая новость заключается в том, что обычно в таком измерении нет необходимости. Неисправности, которые могут возникать во вторичной обмотке, часто видны на первичной форме волны.

[PAGEBREAK]


Виды отказа катушки зажигания

Как уже отмечалось, существует несколько различных типов или стилей катушек зажигания. У каждого свои строительные сложности и возможные виды отказов.Наиболее частый сбой при установке MIL или кода неисправности указывает на пропуск зажигания в конкретном цилиндре (что указывает на то, что событие сгорания не произошло). Это может происходить на очень низких уровнях в нормально работающем двигателе. Код неисправности устанавливается, когда процент пропусков зажигания превышает стандарты, установленные производителем. Это может составлять около 0,1% случаев возгорания.

Недостаточное сгорание может быть вызвано дефектом свечи зажигания, дефектом катушки или дефектом башмаков или проводов, связанных с этим цилиндром.Очень распространенная проблема связана со свечами зажигания. Когда соединение со свечой зажигания размыкается или свеча становится невоспламеняемой, напряжение на катушке повышается. Часто это приводит к пробою изоляции корпуса свечи зажигания или проводов. Это приводит к возникновению дуги, которая проходит через боковую часть ботинка и прибивает ближайшую точку с потенциалом земли. После возникновения дуги точечное отверстие, созданное дугой, представляет собой необратимое повреждение этого башмака.

Следующий импульс высокого напряжения легче пройдет через отверстие под штифт, что приведет к дальнейшему повреждению чехла.Когда ситуация становится достаточно плохой, сначала возникает дуга, даже если свеча зажигания была восстановлена ​​до нормального состояния зажигания. Решение — заменить поврежденный пыльник и поврежденную свечу зажигания. Катушка действительно не вышла из строя.

Как отмечалось выше, катушки изготавливаются из различных материалов, включая медь, сталь, пластик и, возможно, латунь или алюминий. Каждый из этих материалов имеет свой коэффициент теплового расширения. Поскольку при нормальной работе змеевик нагревается и охлаждается, эти коэффициенты работают друг против друга.Эти силы эффективно пытаются разорвать катушку. Визуальные повреждения часто проявляются в трещинах на эпоксидной смоле или корпусе.

Отказ катушки также может быть результатом короткого замыкания обмоток первичной или вторичной обмотки. Если драйвер катушки выйдет из строя, он не сможет ограничить первичный ток катушки до безопасных уровней.

Первичная обмотка не рассчитана на токи выше 28 ампер. Тепло, которое вызовет такое количество тока, обязательно расплавит и разрушит первичную катушку, если это произойдет.

Другие возможные виды отказа включают механическое повреждение самой катушки или электрических соединений с жгутом проводов автомобиля. Катушки с явными механическими повреждениями, такими как сломанные или треснувшие разъемы или опоры высокого напряжения, следует заменить.

В самой катушке нет никакого фактора износа, кроме термоциклирования и повреждений, которые это может вызвать. Ботинки и провода стареют, что со временем приводит к снижению изоляционных свойств. Ключом к правильной диагностике системы зажигания является понимание деталей того, как система, с которой вы работаете, действительно работает.

Замена катушки зажигания — все, что вам нужно знать

Что такое катушка зажигания?

Автомобильная катушка зажигания — это трансформатор, который принимает низкое напряжение аккумулятора и выдает тысячи вольт. Это очень высокое напряжение необходимо, чтобы перепрыгнуть через зазор свечи зажигания и вызвать искру, необходимую для сгорания. На старых двигателях катушки зажигания были либо встроены в распределитель, либо закреплены поблизости и подавали искру в распределитель. В современных двигателях распределители заменены компьютерами (модулями) и управляют катушками зажигания.Компьютерное управление синхронизацией зажигания позволяет очень точно зажигать свечу в зависимости от движения поршня и клапана — улучшая экономию топлива, выбросы и мощность. Катушки могут устанавливаться на каждую свечу зажигания или размещаться вместе в пакете с кабелями к каждой свече.

Каковы симптомы изношенной или неисправной катушки зажигания?

Отсутствие искры означает либо пропуски зажигания в двигателе, либо, в случае одной большой катушки, неработающую катушку. Катушки зажигания обычно выходят из строя с возрастом. Пластиковый корпус становится хрупким при нагревании, а металлический сердечник устает от высокого напряжения.Искра вытечет из корпуса или не достигнет свечи зажигания. В любом случае катушку необходимо заменить. Хотя катушки можно рассматривать как «настраиваемую» деталь, большинство производителей не публикуют сервисную таблицу для катушек.

Как скоро следует заменить неисправную катушку зажигания?

Как можно скорее. Такой тип поломки, скорее всего, оставит вас на обочине дороги. Даже если автомобиль все еще движется, пропуски зажигания могут повредить другие части двигателя, особенно каталитический нейтрализатор.Лучше всего найти механика с хорошей репутацией и как можно скорее назначить встречу. Большую часть замены катушки можно произвести в тот же день, но время может быть разным для разных производителей и моделей, поэтому планируйте высадку из автомобиля. Подумайте о последней замене свечей зажигания или «настройке», сделанной в автомобиле. Замена свечей одновременно с катушками может сэкономить вам время и деньги.

Какова типичная стоимость замены катушки зажигания?

  • Ориентировочная стоимость запчастей 60–80 долларов
  • Ориентировочная стоимость рабочей силы 50–90 долларов США

Ориентировочная общая стоимость 110–170 долларов США

Получите оценку услуг в ближайших магазинах

Цены на замену катушки сильно зависят от марки и модели.На старых двигателях катушка, питающая распределитель, может стоить всего от 60 до 80 долларов за деталь и еще 40 долларов за установку. Однако некоторые катушки встроены в распределитель, поэтому необходимо заменить весь блок, как правило, по цене от 300 до 400 долларов и еще 90 долларов за установку. На более современных автомобилях отдельные катушки, питающие одну свечу зажигания, могут стоить всего от 60 до 80 долларов, а стоимость установки — от 20 до 300 долларов в зависимости от местоположения.

Катушку, которая находится в верхней части двигателя или на стороне, обращенной к радиатору, может быть очень просто заменить.С другой стороны, установка катушки на стороне двигателя рядом с брандмауэром, где необходимо удалить другие части двигателя, будет сложнее и будет стоить дороже. Катушки, которые сгруппированы вместе, будут более дорогими, достигая диапазона от 150 до 300 долларов в зависимости от размера двигателя и того, как катушки сгруппированы. Стоимость этих пакетов обычно составляет от 50 до 90 долларов.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
