Кронштейн для гидроручника ВАЗ | Turbobazar.ru
kot34
Пользователь
#1
#1
- Город
- Волгоград
- Телефон
- 79023136299
- Цена
- 1000
- Состояние
- Новое
- Торг
- Торг
- Доставка
- ТК, почта России, самовывоз
Выполнен по чертежу под ГЦС классики, сделан на заводе, сталь 4мм, сварные швы ровные, новый, не устанавливался (мне сделали их 2 штуки, фото у меня в авто)
20150320_200957.
jpg62.3 KB Просмотры: 19
63.2 KB Просмотры: 11
60.3 KB Просмотры: 12
196.2 KB Просмотры: 13
237.8 KB Просмотры: 20
jpgAlmaz60
Местный
#2
#2
kot34, не поделишься чертежом изделия? )
kot34
Пользователь
#3
#3
Almaz60, да поделился бы, если найду, сам искал на драйве.
позже поищу
kot34
Пользователь
#4
#4

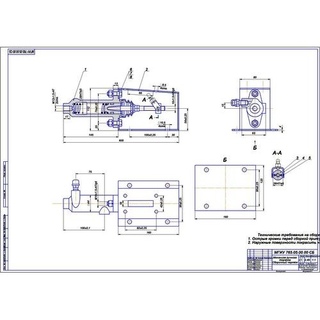

сделан по этим размерам (чертеж)
87.3 KB Просмотры: 60
Almaz60
Местный
#5
#5
kot34, спасибо большое)
Задние дисковые тормоза для Нексии — 105 — Двигатель, трансмиссия, подвеска, тормоза, выхлоп
17.
10.2005, 18:02
#1
Задние дисковые тормоза для Нексии
Прикрепил первый пост! Просьба ко всем проверить и если есть неточности отпишите мне в личку. Так же если в теме найдете нужную инфу для первого поста то так же сообщите и я все добавлю и исправлю. Думаю так всем будет удобнее и быстрее находить то что нужно!Сообщение от Roman_SL
Может кто-нибудь прошедший весь путь данной темы соберет все в одно сообщение, а модератор переместит его в первый пост?
Так будет легче модератору, и проще пользователю!Начинаем сборку! Скрытый текст: Запчасти необходимые для установки ЗДТ выписаны из темы
Ремкомплект колодок стояночного тормоза: 16 05 991
Ремкомплект установочный тормоза: 16 05 875Колодки дисковые: 16 05 877
Колодки ручника: 16 05 938Трос ручного тормоза: 903685
пружинка ручника: 05 78 583
ремкомплект супортов: D4115
Супорта: Jp Group 880542230
Jp Group 88054222905 46 395 Пластина, в сборе, фланец заднего тормоза, п/с
05 46 394 Пластина, в сборе, фланец заднего тормоза, л/с
Ate 03.
TRW DF 1621 Диск тормозной задний (совмещенный со ступицей)
[свернуть]
Скрытый текст: Добавления от форумчан
Сообщение от bercut
Brembo 08.5559.10 Диск тормозной под ступицу Нексии
Ate 13.0460-0347.2 Крепление монтажное колодок тормозных
TRW GCH 1250 Трос стояночного тормозаСообщение от maikl
Колодки тормозные TRW GDB 952
Монтажный комплект тормозных колодок TRW PFK 245Сообщение от milanchik
Прикрепите в топик темы. Ибо замучали вопросами. Тут все найдут что нужно, и выбирут аналоги если надо.
Всё прописано для задней балки OVA
— 16.05.991 Монтажный комплект колодок ручника (я выбрал орригинальный комплект ).
— 16.05.875 Монтажный комплект основных колодок (выбрал альтернативный комплект ATE 13.
— 16.05.938 Комплект основных колодок (выбрал альтернативный комплект ATE 03.0137-0172.2 )
— 16.05.877 Комплект колодок ручника (выбрал альтернативный комплект ATE 13.0460-4043.2 )
— 04.44.193 Вулка стабилизатора задняя
— 04.44.156 Втулка стабилизатора передняя
— 16 05 694 Ремкомплект суппортов (У меня лежат альтернативные от АТЕ 13.0441-3506.2)
— 05 69 206 Тормозные диски
— 05 69 204 Тормозной диск с встроеной ступицей (у меня такой вариант)
— 16 03 193 Ступичный подшипник (выбрал аналог)
— 04 02 642 Сайлентблок задней подвески (точно за номер не уверен)
— 05 22 577 Трос ручника (Выбрал заменитель NK 903685)
— 03 30 388 Колпачёк ступичной гайкиНу и для полной картины.
— 05 46 395 Фланец заднего тормоза Вектра А, с верхним вводом тросика стояночного тормоза.
либо
— 05 46 422 Фланец заднего тормоза Вектра А, с нижним вводом тросика стояночного тормоза. (дополнительно приобрести опору тормозных колодок — 05 48 010)
либо
— 05 46 020 Фланец заднего тормоза Вектра А, с нижним вводом тросика стояночного тормоза.
— 05 42 230 Суппорт (на выбор)
— 05 42 229 Суппорт (на выбор)
— 05 42 260 Суппорт (на выбор)
— 05 42 259 Суппорт (на выбор)
— 04 02 217 Задняя балка (С20NE и другие двигателя цена убийственная 58 т.р.) — у меня такая. ()
— 04 02 280 Задняя балка (С20ХE) чем то отличаются
— 04 44 015 Задний стабилизатор (цена порядком 6 т.р.)
— 04 44 402 Зажим штанги стабилизатора задний
— 04 44 404 Зажим штанги стабилизатора передний (в екзисте уже не бьётся даже).
Ну и всякие пластиковые клипсы и тормозные трубки не учитывал.[свернуть]
Скрытый текст: Установка ЗДТ, От Opel Astra G Описание от Traffic
Вот список деталей . Это с ручником на основных колодках.
TRW BDA 575 Скоба суппорта 2 шт
TRW BHN 313 Суппорт тормозной, левый
TRW BHN 314 Суппорт тормозной, правый
Opel 05 64 429 Пластина стопорная трубки
ATE 24.0110-0251.1 Тормозной диск
OPEL 0546435 Отражатель, диск тормозного механизма
ATE 13.
Также номер троса ручника: ADRIAUTO 33.0217.1Нужен ещё фланец, который я взял б/у — соответственно номера нет
Вот фото пары фланцев:Вложение 32338
Задние дисковые тормоза для Нексии-f_013684_small.jpg
Трос ручника подходит, но хочу найти более подходящий.
Ссылка вот: http://nexia-club.com.ua/index.php?showtopic=18387
[свернуть]
Сообщение от lepin
однако есть заводское решение по поводу направляшек для троса,смотрим тут
https://www.drive2.ru/l/2586214/
Точные номера направляющих:Сообщение от lepin
http://www.elcats.ru/opel/scheme.asp…0F81&office=ru
05 26 611 прав
05 26 610 лев
Добавляйте какие нужны диски и какие еще детали! Проверьте выложенные номера!!!
9902-1001.2 Универсальные смазочные материалы «Plastilube» (для супортов)
0460-0217.2 )
0460-2868.2 Комплект тормозных колодок, дисковый тормозПоследний раз редактировалось MikhailVG; 05.
12.2014 в 21:41.
21.02.2010, 14:00 #1041
Задние дисковые тормоза для Нексии
017, есть тема про гидроручник. Выложи фотки с рассказом туда. Думаю, что всем будет интересно!
Вот сюда http://www.nexia-club.ru/forum/topic…6000#msg846000
21.02.2010, 14:01 #1042
Задние дисковые тормоза для Нексии
Сообщение от midi-f
Плюс просьба тем, кто поставил от вектры, напишите плиз, у вас ручник 185 шины на асфальте с места щелчков с двух-трех держит? или все же будет проворачивать колеса? У меня покрышки мишлен пилот второй, оч цепкие, а ручник хочется мертвый.
Друг
у меня 15 катки со 195 резиной Якогама не срывает, так что можешь не переживать ;D
21.02.2010, 14:04 #1043
Задние дисковые тормоза для Нексии
Сообщение от игорь29
017, есть тема про гидроручник. Выложи фотки с рассказом туда. Думаю, что всем будет интересно!
Игорь я не знаю что про него расказать- проэкт так и остался проэктомПросто выложил описание что было, и считаю что на данный момент всё сделано гораздо лучше
Но знаю одно точно, что гидро ручник держит не более 1.5-2 часа, а потом потихоньку начинает отпускать.
Гидравлика блин.
21.
02.2010, 15:07
#1044
Задние дисковые тормоза для Нексии
Сообщение от 017
Игорь я не знаю что про него расказать- проэкт так и остался проэктом
Просто выложил описание что было, и считаю что на данный момент всё сделано гораздо лучше
Но знаю одно точно, что гидро ручник держит не более 1.5-2 часа, а потом потихоньку начинает отпускать.
Тогда смысла действительно нет.
Гидравлика блин.
Задние дисковые тормоза для Нексии
Гидроручник думаю только для дрифта нужен, а так тоже считаю не оправдывает он себя
21.
02.2010, 15:20
#1046
Задние дисковые тормоза для Нексии
Сообщение от 017
Гидроручник думаю только для дрифта нужен, а так тоже считаю не оправдывает он себя
Получается, что жидкость со временем уходит сквозь уплотнитель поршня в бачок и давление в системе падает.
21.02.2010, 15:40 #1047
Задние дисковые тормоза для Нексии
Пятерка
21.02.2010, 19:08 #1048
Задние дисковые тормоза для Нексии
Сообщение от игорь29
Получается, что жидкость со временем уходит сквозь уплотнитель поршня в бачок и давление в системе падает.
На очередном ТО, когда Александр увидел у меня ЗДТ и то, что там механический ручник — сказал, что нет ничего лучше барабанного ручника при ЗДТ, т.к. тот ручник, что с приводом на дисковые колодки частенько подкисает (что я почувствовал на астре позже). Рассказывал, как он на свою девятку ставил ЗДТ и гидроручник, так он задолбался менять текущий рабочий цилиндр сцепления (за счёт которого нагнетается давление) из-за его ненадёжности, пока не увидел свою машину в другой. И снял нафиг это дело.
ИМХО если делать гидроручник, надо покупать специально предназначенный кит для этого дела, подобный тому, с которого начата ветка про гидроручник. НО! На нём чёрным по белому написано, что это приспособа для дрифта и никак не для стояночных нужд.
21.02.2010, 19:23 #1049
Задние дисковые тормоза для Нексии
Я так и говорил
21.
02.2010, 19:31
#1050
Задние дисковые тормоза для Нексии
Ну я считаю нормальным, что каждый отстаивает ту идею, которая ему ближе 🙂 . Уважаемый 017, не могли бы вы скинуть чертежик план-шайбы, которую делали под оковские машинки, если будет чертеж, переделать его под лукасовские машинки не составит труда, математика и все :-)

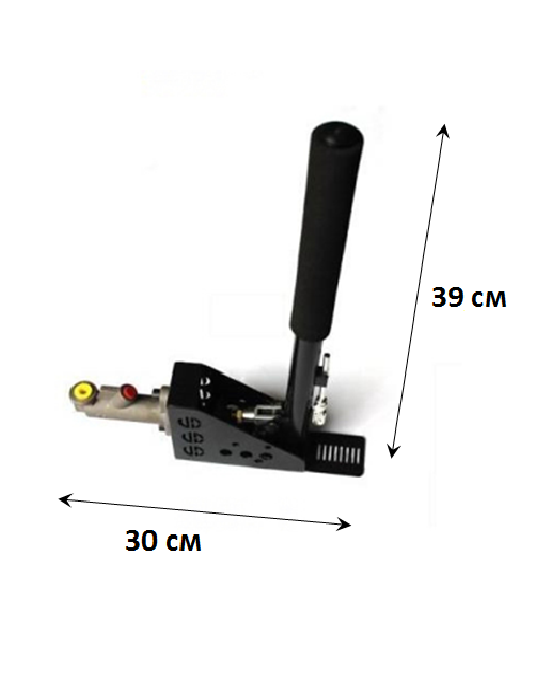

WRC Горизонтальный гидравлический ручной тормоз в сборе — 1 рукоятка 1 цилиндр [Комплект D] ПЛЮС – [1 Х МАСТЕР ЦИЛИНДР, 1 Х ВИЛКА И КРЕПЛЕНИЯ – ПЛЮС СОЕДИНЕНИЯ]
Этот ручной тормоз специально разработан и изготовлен с вниманием к деталям для многих соревнований по автоспорту, от сценического ралли до дрифта, с акцентом на точное управление и оптимальный контроль.
ГОРИЗОНТАЛЬНЫЙ РУЧНОЙ ТОРМОЗ ХАРАКТЕРИСТИКИ:
- Заглушка из сплава
- Легкий алюминий Ручка Анодированный черный
- Изготовленный корпус с черным порошковым покрытием для точного и оптимального поворота
- Износостойкие стальные штифты
- Облегченная и усиленная конструкция
- Отверстия для молнии
- Стопорная гайка для фиксации желаемого броска
- Втулки из фосфористой бронзы Oilite
- готовых отверстий для простоты монтажа
- Шарнирный механизм со сферическим концом стержня
- Трубчатая рукоятка
- Со сферическим шарниром для плавной работы
- В комплекте с запирающим устройством.
- Твердое анодированное серебро до 30 микрон.
- Самосмазывающиеся цилиндрические штифты (бронза с легким масляным покрытием)
- Механизм более точный и прочный, чем алюминиевая вилка.
- Поставляется с главным цилиндром на выбор 0,75/0,70/0,625
- Плюс 2 штуцера
Вождение в дрифте и ралли требует интенсивного использования ручного тормоза, что может свидетельствовать о недостатках стандартных тросовых ручных тормозов. Гидравлическая система устраняет недостатки, как и в стандартных тросовых ручниках.

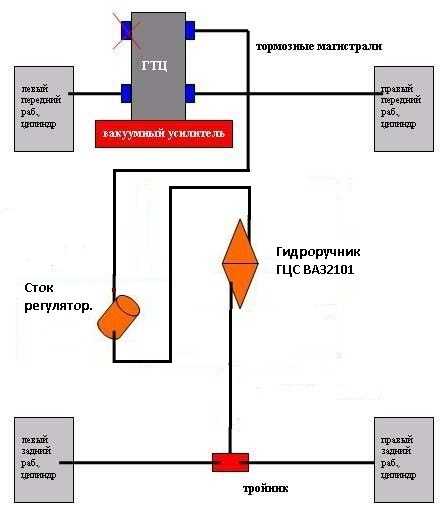

Гидравлическая система подключается к тормозной магистрали, идущей к задним суппортам, и при необходимости требует гораздо меньшего усилия для полной блокировки обоих задних колес.
Водители используют гидравлический ручной тормоз, чтобы заблокировать и разблокировать задние колеса, когда они хотят занести машину вбок или развернуть ее на месте. Водителям ралли регулярно приходится разворачиваться на 180 градусов «на месте», когда они проезжают перекресток, или им нужно очень резко поворачивать влево или вправо, и для этого недостаточно блокировки колес.
Гидравлический ручной тормоз не используется для остановки автомобиля.
Гидравлический ручной тормоз можно добавить в систему заднего тормоза без изменения исходной установки механического ручного тормоза.
Компания Compbrake Motorsport Ltd разрабатывает и производит все эти агрегаты на собственном хорошо оборудованном заводе в Англии. Эти гидравлические ручные тормоза изготовлены из облегченной стали с черным порошковым покрытием, что дает вам чрезвычайно прочный продукт, который прослужит вам всю жизнь.
Эти системы предназначены только для соревнований.
УСТАНОВКА ГОРИЗОНТАЛЬНОГО РУЧНОГО ТОРМОЗА:
Сначала найдите подходящее место для установки кузова на туннеле или сбоку от него, затем закрепите кузов перед сборкой остальных компонентов.
Помните, что это устройство требует индивидуальной обработки и смазки между рукояткой и корпусом – аккуратное шлифование рукоятки в области, где установлены разрезные втулки из фосфористой бронзы, обеспечивает точную посадку, для этого, вероятно, потребуется удалить порошковое покрытие в этой области.
В собранном виде рукоятка должна быть направлена вверх, скажем, под углом 85 градусов к задней части, в удобном положении, чтобы водитель мог максимально эффективно маневрировать ручным тормозом с минимальными движениями и усилиями.

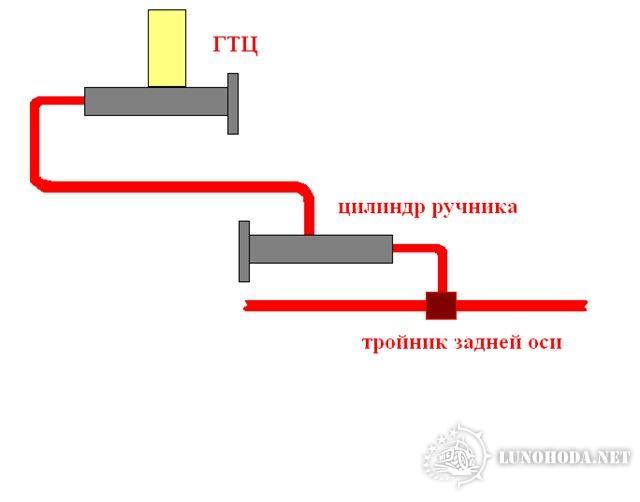

Этот узел просто устанавливается в заднюю тормозную магистраль, трубка от конца бачка подходит к задней части цилиндра, а трубка от задних тормозов подходит к передней части цилиндра, мы предоставляем готовый монтажный комплект, включая все фитинги на очень конкурентоспособная цена (номер детали: CMB 0185)
