Как вывести AUX выход на любой магнитоле своими руками?

Магнитола Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Демонтаж

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого - красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android - Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

    Разборка
  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).
На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

    Разборка
  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом - R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.
На этом процесс демонтажа и разборки закончен.

Диагностика платы

Плата Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

    Места пайки
  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.
Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

Монтаж После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как включить AUX на магнитоле Pioneer: подключить, настроить, нету штатного

На многих автомобильных мультимедийных системах дополнительный аудиовход может отключаться в параметрах. Включить «Аукс» на магнитоле Пионер необходимо для того, чтобы можно было слушать музыку с подключенного к этому интерфейсу устройства.

Как включить AUX

Порядок включения дополнительного входа зависит от модели магнитолы Pioneer. На модели DEH-P4800MP необходимо перейти в меню специальных настроек, активируемое при отключенном питании головного устройства посредством нажатия и удержания регулятора громкости.

Выбор параметра, позволяющего включить AUX, осуществляется левой и правой кнопками. Для включения входа следует нажать кнопку, направленную вверх. На дисплее автомагнитолы должна отобразиться строка AUX 1. После этого надо выключить питание, а затем вновь включить и перебиранием источников проверить, стал ли доступен дополнительный аудиовход.

Чтобы включить AUX на устройствах DEH-P75BT и DEH-P70BT, потребуется выключить автомагнитолу и перейти в меню особых настроек, нажав и удерживая многофункциональную ручку управления. Посредством ее поворота выбирается параметр AUX1. Для включения входа нужно нажать на многофункциональный регулятор. Таким же образом активируется AUX-вход и на модели DEH-P88RS.

На магнитоле DEH-30MP потребуется на выключенном устройстве нажать и удерживать кнопку переключения источников. Кнопкой переключения функций выбирается параметр включения или отключения аудиовхода. Изменение значения осуществляется направленными вверх и вниз кнопками. Для сохранения настроек следует включить устройство.

На DEH-P55BT следует перейти в меню специальных настроек путем нажатия и удержания кнопки функций. Эту же кнопку нужно нажать несколько раз, чтобы выбрать параметр AUX1. Для включения «Аукса» мультифункциональный регулятор нажимается вверх. Переход в меню особых настроек устройства DEH-P77MP осуществляется так же, как на предыдущей модели. Включить аудиовход в этом случае можно путем нажатия на регулятор громкости.

На модели DEH-P3500MP следует задействовать специальный адаптер, подключаемый к разъему на задней стенке. Затем потребуется перейти в меню особых настроек нажатием и удержанием кнопки функций. Последовательными нажатиями этой же кнопки нужно перейти к изменению параметра AUX. Для его включения следует нажимать расположенные справа кнопки «Вверх» и «Вниз».

Если штатного AUX-выхода нету

При отсутствии штатного входа его можно подключить к магнитоле Пионер старого образца своими руками. Для этого нужно вынуть головное устройство и снять верхнюю крышку. После этого следует найти регулятор громкости и определить цвета проводов, идущих к движку и крайним выводам.

Затем нужно приготовить 3,5-миллиметровое гнездо Jack, которое сыграет роль входа AUX на магнитоле Pioneer. Провода, идущие от платы тюнера или магнитофона, нужно отпаять и припаять к размыкаемым контактам «джека». Их можно точно определить при помощи тестера. Неподвижные контакты гнезда нужно соединить как можно более короткими проводами с наружными выводами механического регулятора громкости автомагнитолы. Общий вывод разъема подсоединяется к ее корпусу.

На передней панели устройства нужно проделать отверстие поближе к регулятору громкости по диаметру гнезда и прикрепить последнее термоклеем из пистолета. Для проверки припаянного аудиовхода следует подключить к нему с помощью кабеля со штекерами звуковое устройство с гнездом для наушников, например, смартфон или МП3-плеер. Необходимо выставить минимальный уровень громкости на магнитоле перед тем, как включить ее. При правильном подсоединении звук будет выводиться из обоих динамиков автомобильной стереосистемы.

В противном случае надо проверить надежность подсоединения общего проводника гнезда AUX и правильность подключения проводов к соответствующим точкам ввода и вывода звука. Если вынуть штекер вспомогательного аудиокабеля из «Аукса», то должно возобновиться прослушивание радио или кассеты. Звук в этом случае также должен быть слышен в обеих колонках с одинаковой громкостью.

omagnitolah.ru

Правильный AUX на магнитоле Toyota, активация по шине AVC LAN

Имеется магнитола Toyota 86120-33700 и в один прекрасный день захотелось подключить к ней телефон либо MP3 плеер для воспроизведения музыки. Штатного AUX на магнитоле нет.

В сети можно встретить очень много статей по организации аудио входа на штатных магнитолах. И большая часть из них организована костыльно. Например врезкой аудио в разрыв FM или AM приемника или после предварительного усилителя кассетного проигрывателя и т.п. Я решил пойти более правильным путем, активировать аудио вход на магнитоле эмуляцией CD changer’а.

Подключать AUX будет вот к этой магнитоле.

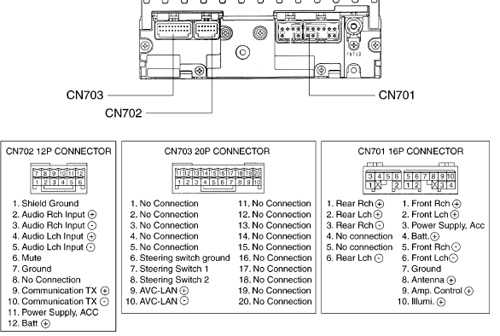

Разъем CN701 служит для подключения питания магнитолы, подключения акустики (перед, зад), управления автоматической или активной радио антенны, вход для сигнала габаритов (подсветки).

Распиновка автомагнитолы Toyota

CN703 для кнопок управления расположенных на рулевом колесе. А разъем CN702 для подключения CD чейнджера. На него то мы и будет подключать AUX. В этом разъеме нас интересуют контакты 2-3, 4-5 это балансный аудио вход, и контакты 9-10 — это шина данных AVC LAN, принцип работы которой я описал в отдельной статье. С помощью этой шины магнитола управляет чейнджером (и не только), работу которого мы и будем эмулировать, т.е. заставим думать магнитолу, что чейнджер действительно к ней подключен и она любезно активирует аудио вход 2-3, 4-5 к которому мы подключим наш источник звука (ИЗ) — MP3 плеер или телефон.

Для эмуляции чейнджера будем использовать Arduino mini и следующую схему подключения:

Схема подключения Arduino к шине данных AVC-LAN

Код для эмулятор на моей странице GitHub. Код я использовал готовый, только как выяснилось он расчитан на микроконтроллер работающий на частоте 8 МГц, а у меня Arduino mini с кварцем на 16 Мгц. В коде я подправил тайминги, изменил прескаллер таймера, точности подсчета времени импульсов вполне хватает для уверенного распознавания и управления по протоколу AVC LAN.

 Аудио выход нашего ИЗ имеет Небалансный (несимметричный, линейный) сигнал, он передаётся по двум проводникам: один проводник — информационный, другой — земля. Это обязательное и достаточное условие для протекания электрического тока по замкнутой цепи. Данный способ передачи сигналов отличается исключительной простотой реализации, однако не способен противостоять помехам на физическом уровне.

А аудио вход на магнитоле балансный.

Балансный сигнал использует для передачи три проводника: два информационных (прямой и инверсный) и одну землю. Электрический импеданс информационных проводников по отношению к земле сбалансирован (то есть равен), что нашло отражение в названии. Сигналы по двум информационным проводникам балансной линии передаются в противофазе с равной амплитудой относительно земли.

Приёмник балансного сигнала вычитает из прямого сигнала инверсный, в результате помехи, синфазно наведённые на такую линию, вычитаются, а полезный сигнал увеличивается по амплитуде в два раза. Существенное отличие балансной линии от обычной дифференциальной пары — в обязательном наличии земляного проводника и соблюдении равных импедансов пар «плюс—земля» и «минус—земля», что, во-первых, сохраняет равные амплитуды прямого и инверсного сигнала на всём протяжении линии и на входе приёмника, во-вторых, позволяет применять дополнительные методы контроля и исправлений искажений сигнала.

Для согласования аудио выхода ИЗ с входом магнитолы потребуется вот такая или подобная схема построенная на операционных усилителях.

Схема согласующего усилителя, линейный вход — балансный выход

В этот раз изготавливать и ждать платы из Китая не захотелось. Изготовил платы для усилителя методом пленочного фоторезиста и травлением в хлорном железе.

Плата усилителя, вид сверху

Плата усилителя, вид снизу

Собрал Arduino  и усилитель в один корпус:

Так как штатного разъема CN702 нету, подпаялся к нему и вывел на проводе, около 0.5 метра разъем DB9. Это так же и для удобства модернизации устройства, не придется каждый раз снимать магнитолу чтобы его подключить. В качестве модернизации можно предложить использования Bluetooth модуля, придется немного доработать прошивку и можно будет управлять аудиопроигрывателем подключенным по Bluetooth непосредственно с магнитолы или кнопок на рулевом колесе. Так же можно передавать номер проигрываемого трека, время и текст на дисплей магнитолы.
