Aux что это в магнитоле как подключить: Как подключить телефон к магнитоле в машине: через блютуз, AUX, USB

Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

Часто случается что вы покупаете головное устройство в котором нет входа для внешних устройств, скажем плеера, телефона или даже микрофона или телевизора. Почему то нынешние производители позиционируют эту возможность как дополнительную опцию к вашей магнитоле, хотя изначально магнитола в принципе обладает такой возможностью — единственно чего не хватает это разъема.

По сути есть три простых метода сделать разъем Line-in к вашей автомагнитоле.

1. Если ваша автомагнитола штатная, вполне возможно что она имеет встроенный вход AUX.

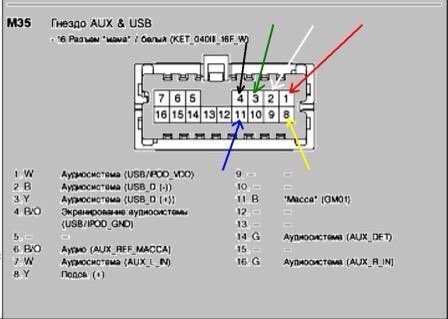

Что бы подключить AUX (Line-in) — внешний источник звука, вам необходимо будет найти распайку разъема подключения штатной автомагнитолы.
На примере штатной магнитолы Mitsubishi colt, можно найти три контакта на разъеме подключения автомагнитолы, которые отвечают за входящий сигнал к правому и левому каналу.

Штатная автомагнитола Mitsubishi colt передняя панель

Три контакта (снизу, слева) для подключения внешнего источника звука AUX в разъеме штатной магнитолы

Все что вам нужно выкрутить автомагнитолу и соответственно припаять к этим контактам провода.
Для того что бы убедится что это именно те провода которые нужны — вы можете включить автомагнитолу и по отдельности коснуться каждого из них пальцем руки. Сделав магнитолу погромче вы услышите характерное гудение в динамиках правого или левого канала (в зависимости от того провода какого канала вы будете касаться). Не бойтесь что вас ударит током. Вся схема питается низковольтным напряжением в 12 Вольт — которое не может пробить сопротивление вашей кожи. Но так же помните что вы все делаете на свой страх и риск, и фоновы сигнал от ваших пальцев может вывести из строя усилитель.

В последствии вы можете припаять к проводам либо разъемы типа тюльпан, что бы подключать разные устройства с помощью переходников.

Либо вы можете напрямую припаять разъем от наушников, который можно будет подключать к любым портативным устройствам.

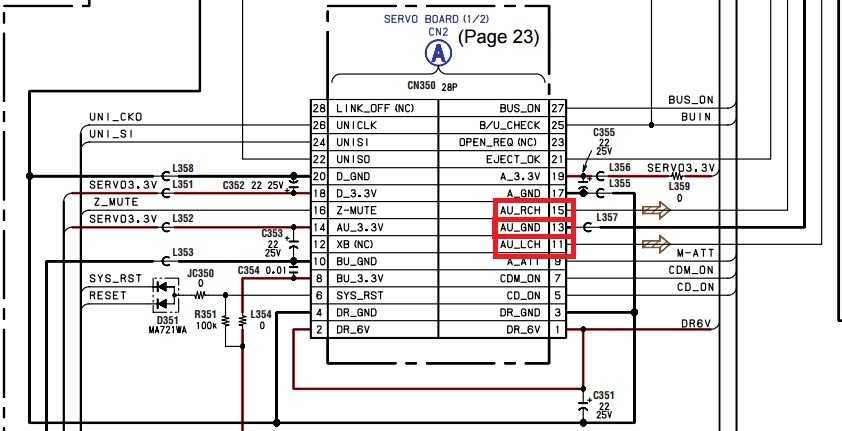

2. Вы можете открыть автомагнитолу и попробовать найти на ее схеме пометки отвечающие за распайку входа Line-in.


Контакты Line-in (линейного входа) на плате автомагнитолы

Часто они так и помечаются:
Line GND — общий минус линейного входа,
Line-L или L-in —  вход левого канала линейного входа (положительный контакт)
Line-R или R-in —  вход правого канала линейного входа

Проверить правильно ли вы определили контакты, можно все так с помощью касания к ним пальцем. Вы должны все так же услышать шум в правых или левых данамиках магнитолы.
Часто эти контакты присутствуют на  печатных платах и к ним попросту не припаян разъем типа тюльпан, потому что именно наличие этого разъема является опцией при выборе покупателем разных моделей одной и той же автомагнитолы.

Именно к этим контактам можно припаять провода и соответственно сделать разъемы для линейного входа.

3. Можно найти входы звукового сигнала непосредственно у микросхемы усилителя внутри автомагнитолы.

Для начала давайте разберемся в сути процесса. Сигнал от вашего сд-диска или радио модуля (назовем их источники) в вашей магнитоле, поступает к усилителю и внешним выходам. Все вышеперечисленное, это отдельные модули (устройства) внутри магнитолы.

Все эти устройства часто соединены в единое целое и припаяны на общую печатную плату, однако суть процессов происходящих между ними не меняется.

Бывает и так что усилитель выносится на отдельную плату (отдельным модулем)  и в нему подключаются все источники звука а так же питание. Отдельный блок усилителя обычно залог хорошего качества, так как на него не влияет развязка питания общей схемы, а так же лишние помехи от других устройств.

Понять как выглядит усилитель очень просто. Обычно он прикручен к радиатору (большой металюге ) на задней плоскости магнитолы, часто с ребрами для большей теплоотдачи. Иногда микросхему усилителя ставят и на боковую панель магнитолы.
Главное помните что микросхема усилителя обычно одни из самых больших и нуждается в серъезной теплоотдаче, то есть должна быть прикручена к  большому радиатору. Радиатор в свою очередь должен торчать наружу что бы отдавать тепло.


Микросхема усилителя звука внутри автомагнитолы

Если вы нашли микросхему своего усилителя внутри магнитолы, вам нужно прочитать ее модель и просто найти техническую информацию (даташит) по ней в интернете.

Если же вы не можете прочитать ее модель (не можете определить что это за микросхема), вы можете найти документацию, а конкретнее схемы для вашей автомагнитолы, где вы четко сможете определить где и какая микросхема расположена.

Давайте рассмотрим конкретный пример поиска микросхемы усилителя на примере автомагнитолы   Alpine CDE-9841

Обычно на схеме усилитель помечается как — AMP, POWER AMP (в нашем редком случае POWER IC). Часто на схемах вы можете найти эту микросхему по общим признакам. Зачастую у таких микросхем четыре выхода на динамики и четыре входа для звукового сигнала. (естественно если автомагнитола четырехканальная и если все четыре канала заключены в одной микросхеме, иногда бывает каждая пара каналов разбита на отдельную микросхему).
Если на схеме совсем ничего не понятно, можно попробовать пойти от обратного, найти выходы на динамики, и от них добраться до самого усилителя. Зачастую они соединены с усилителем напрямую.



Микросхема усилителя на электрической схеме автомагнитоле Alpine CDE-9841

В нашем случае мы нашли микросхему TA8263BH которая выступает в роли четырехканального усилителя нашей магнитолы.
У уже на самой схеме мы видимо что цветами и подписями отмечены входы и выходы усилителя.
Соответственно в нашем случае
IN 1 — 11 ножка микросхемы
IN 2 — 12 ножка микросхемы
IN 3 — 15 ножка микросхемы
IN 4 — 14 ножка микросхемы
PRE-GND — общая земля 13 ножка

Для достоверности мы скачаем даташит на микросхему TA8263BH  — четырехканальный усилитель.
В нем мы уже увидем пример готовой (рабочей схемы) усилителя.


Типовая схема подключения четырехканального усилителя TA8263BH

Как мы видим на типовой схеме обычно на входах усилителя ставится еще проходной  конденсатор, который либо режет постоянный ток который может появиться на входе усилителя, либо режет частотный диапазон который будет воспроизводить (забирать) на входе усилитель.
Поэтому мы рекомендуем взглянуть еще раз на схему автомагнитолы, найти где впаяны нужные ножки микросхемы нашего усилителя, и по дорожка определить где впаяны конденсатора. Соответственно за этими конденсаторами и припаять провода необходимы для подключения звукового сигнала внешнего устройства.
Проверить правильность распайки входа можно все тем же методом тестирования — коснувшись пальцем каждого провода при включенной магнитоле. Фоновый звук подскажет нам какой именно  провод отвечает за какой канал.
Не забывайте так же что при такой распайке вы подключаете напрямую к усилителю, тоесть без предусилителя.

Это означает что вы больше не сможете регулировать звук с внешенего источника регулируя громкость магнитолы, или изменяя настройки фильтров.
Вся регулировка звука теперь будет производится только с вашего мобильного устройства. Это одновременно и удобно и не очень — решать вам.

Вот такие простые метода сделать новый функционал для вашей автомагнитолы, удачи вам в ваших начинаниях.

Если вы обладаете какой  либо дополнительной информации пишите нам в комментариях.

Что такое АУКС (AUX) кабель для автомагнитолы, как сделать вход и подключить через прикуриватель? » Авто центр ру

Современные аудиосистемы представляют собой многофункциональные устройства, использующиеся не только для проигрывания треков, но и воспроизведения видео и многих других функций. Магнитолы позволяют воспроизводить данные с разных носителей — CD-дисков, USB-накопителей, а также мобильных девайсов. Из этого материала вы узнаете, что такое AUX-выход, как подключается AUX-кабель для автомагнитолы и как изготовить такой разъем своими руками.

[ Скрыть]

Что представляет собой AUX-выход на магнитоле?

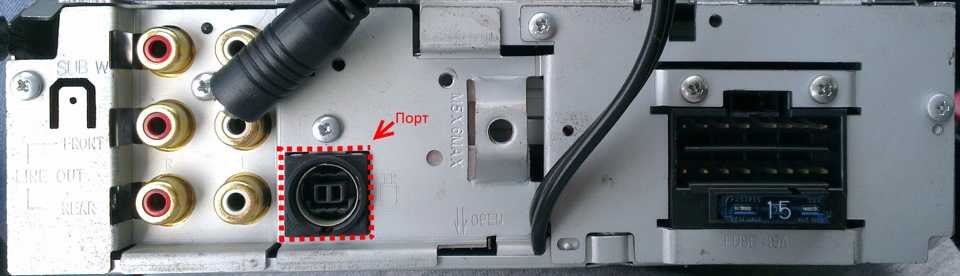

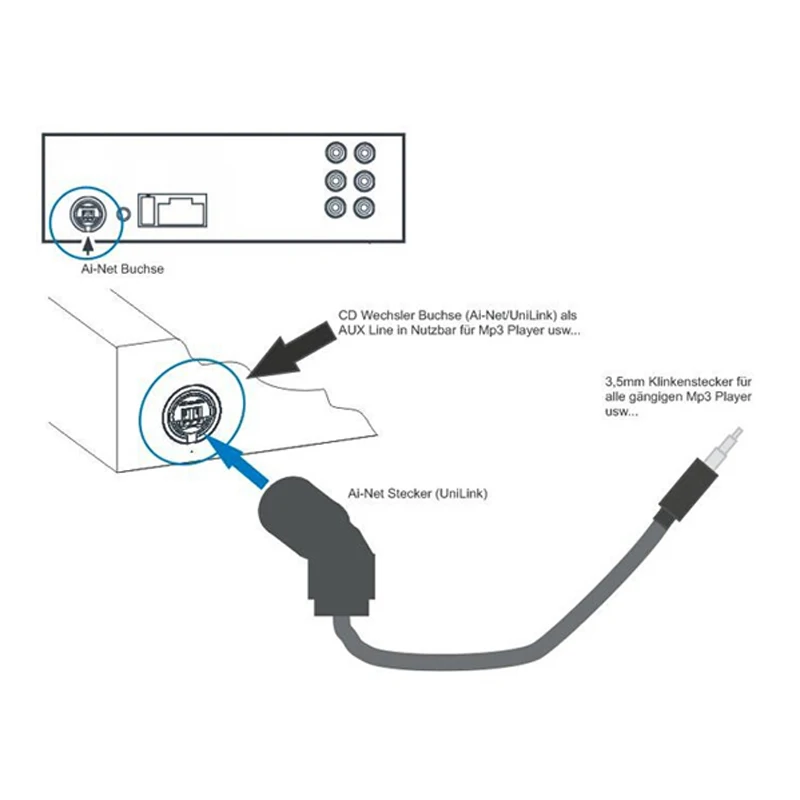

Что такое AUX в аудиосистеме, есть ли смысл сделать такой разъем своими руками и как подключить его правильно к магнитоле? Назначение данного входа заключается в подсоединении источника сигнала, к примеру, мобильного девайса либо МП3-плеера с применением соответствующего провода. При подключении любого из вышеперечисленных девайсов к аудиосистеме последняя будет эксплуатироваться в качестве усилителя.

На данный разъем будет подаваться сигнал с амплитудой в диапазоне от 0.5 до 1 В, такой импульс могут подавать любые девайсы для воспроизведения треков. В последнее время среди наших соотечественников набирают популярность тюнеры или трансмиттеры которые подключаются через прикуриватель. В отзывах в Сети наши соотечественники отмечают, что такой девайс может стать неплохой альтернативой AUX-выходу. Но мы спешим вас разочаровать — разница между такими девайсами в плане качества воспроизведения треков существенная, так что трансмиттер — это плохой вариант, если вы хотите добиться качественного звучания (автор видео — канал SoftMan).

Руководство по самостоятельной установке

Основные материалы и компоненты, которые понадобятся для установки и подключения девайса:

1. Штекер с проводом. Купить эти элементы можно в любом магазине с радиоэлектроникой.
2. Паяльник с оловом и канифолью.
3. Мультиметр для прозвонки электроцепи.

Фотогалерея «Все, что потребуется»

Этапы

Итак, как сделать AUX-вход в штатную магнитолу для автомобиля:

1. Сначала нужно отключить зажигание и вытащить из аудиосистемы все носители — диски или флешки. Сделав это, штатная аудиосистема вытаскивается из посадочного места, в зависимости от конструктивных особенностей авто, процедура демонтажа может отличаться. В некоторых машинах для демонтажа магнитолы нужно снять часть центральной консоли.
2. Когда головное устройство будет снято, нужно будет открутить несколько болтов, которые находятся на панели вентиляции. Часть данной панели затем надо приподнять, это позволит избавиться от вероятных помех в дальнейшем. В зависимости от авто, этой панели может не быть.
3. После этого нужно будет разобрать корпус аудиосистемы, для этого выкрутите все болты, которые его фиксируют. После выполнения этих действий нужно будет все провода, подготовленные ранее вместе с разъемом, подключить к РСА-выходу на устройстве, в частности, речь идет о «тюльпане».
4. Для правильной пайки проводов следует соблюдать порядок выполнения работ. Общий провод нужно будет подпаять к стальному основанию штекера. В качестве каналов вы будете использовать проводники, они припаиваются к средним контактов.
5. Далее, когда все элементы будут припаяны к контактам, нужно будет прозвонить образовавшиеся цепи. Для тестирования работоспособности цепи используется мультиметр.
6. После того, как вы сможете удостовериться в работоспособности припаянных компонентов, то все провода с разъемом нужно будет вывести наружу. То есть надо сделать так, чтобы разъем находился в салоне. Его можно вывести на торпеду, но для этого в ней придется сделать соответствующее отверстие. На этом этапе вы должны продумать так, чтобы подключение носителя информация не вызывало проблем.
   Некоторые автолюбители выводят разъем в пепельницу, естественно, это возможно, если она не используется по прямому назначению. Также вы должны продумать заранее, что провод должен быть длинным, чтобы носитель с данными можно было положить на сиденье или поставить на торпеду.
7. Когда все элементы будут подключены и выведены, следует проверить работоспособность аудиосистемы. Сначала попробуйте подключить мобильный гаджет и полностью снизить громкость звучания на автомагнитоле и послушайте, как она работает. Это делается для того, чтобы удостовериться в отсутствии шумов — как показывает практика, часто после подключения сторонних носителей из динамиков автомагнитолы начинают доноситься шумы. Подключите гаджет к AUX-входу и включите на носителе трек.

Видео «Наглядная инструкция по изготовлению и подключению»

Подробнее о том, как выполнить процедуру изготовления и подключения в домашних условиях, вы можете узнать из ролика ниже (автор видео — канал SABOTAGnick116).
