Зачем нужна гильзовка блока цилиндров

Статья о гильзовке блока цилиндров мотора автомобиля — для чего нужна гильзовка, ее виды и проведение работы. В конце статьи — видео про гильзовку.

Содержание статьи:

• Что называют гильзой двигателя
• Эволюция гильзовки на этапе производства двигателя
• Капитальный ремонт мотора
• При чём здесь гильзовка
• Применение гильзовки в процессе ремонта двигателя
• Замена «мокрых» гильз
• Замена «сухих» гильз
• Видео о гильзовке

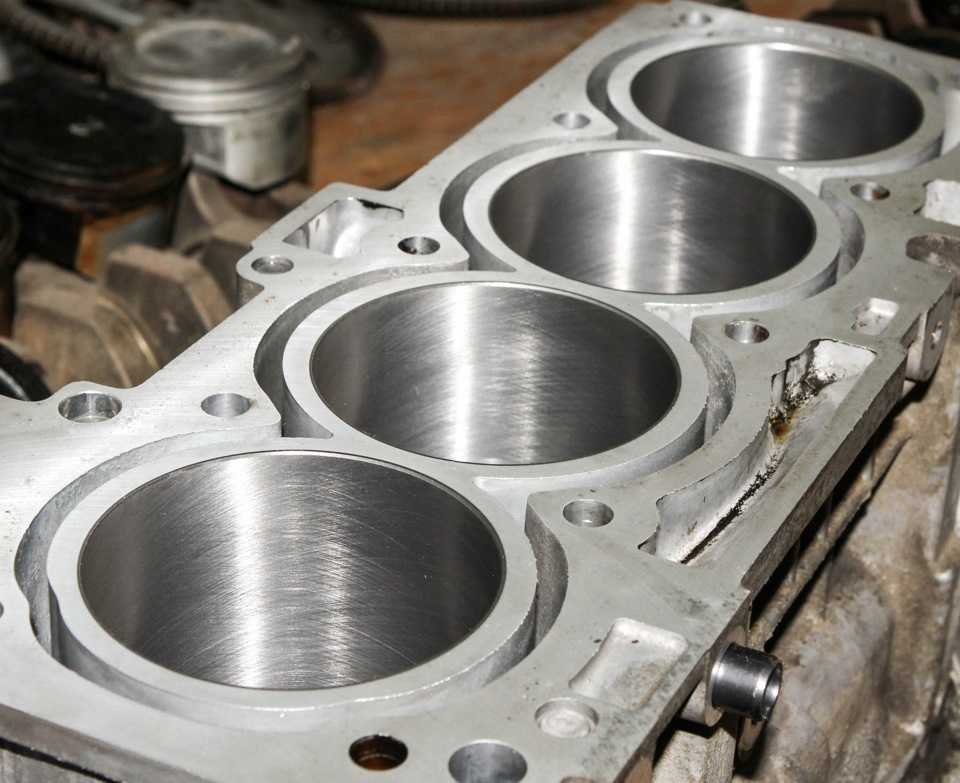

Гильзовка цилиндрового блока – это с технологической точки зрения достаточно непростой процесс, в ходе которого в цилиндровый блок устанавливаются гильзы (внутренние оболочки). Данные манипуляции могут производиться как на этапе сборки нового двигателя, так и в процессе выполнения ремонтных работ. Рассмотрим оба случая подробней.

Что называют гильзой двигателя

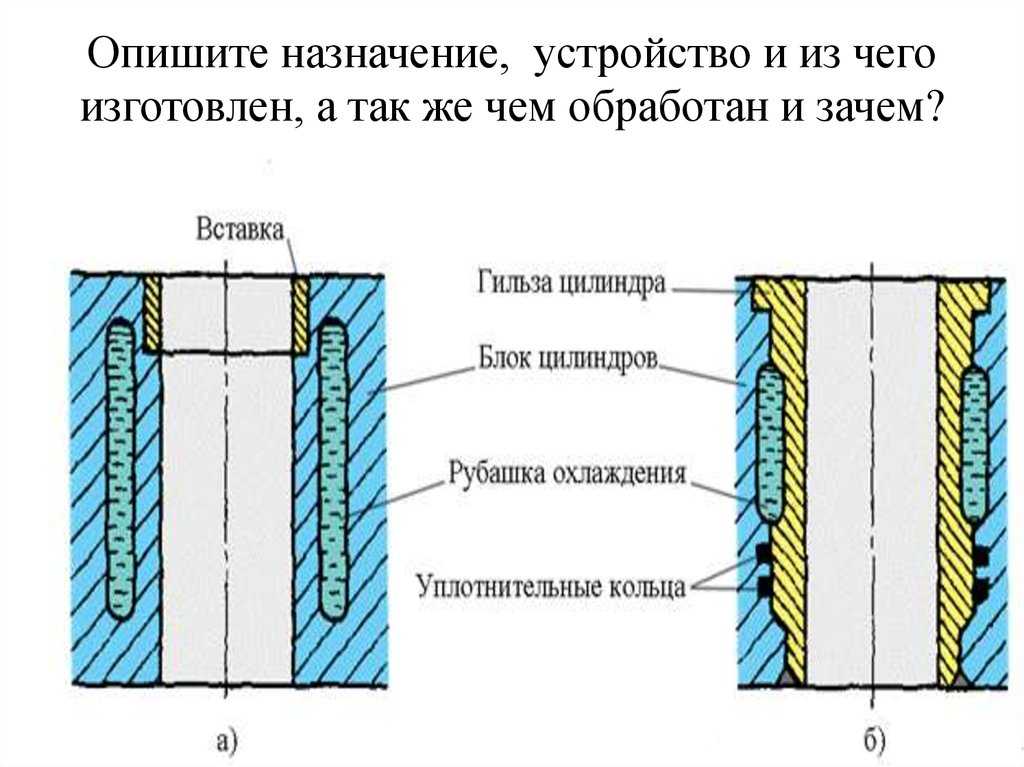

Гильза цилиндрового блока – это цилиндр из металла, представляющий собой внутреннюю оболочку (вставку) блока цилиндра. Различают два типа гильз, применяемых в автомобильных двигателях:

• «сухие» гильзы – те, которые монтируются в блок цилиндров непосредственно на этапе изготовления нового мотора, и каналы для подачи хладагента в области расположения этой гильзы не предусмотрены;
• «мокрые» гильзы – те, которые со своей внешней стороны соприкасаются с хладагентом, который циркулирует между гильзой и телом блока.

Соответственно, гильзовка – это процесс установки гильз в цилиндры двигателя.

Гильзовка цилиндрового блока может производиться в следующих случаях:

• на этапе производства двигателя;
• на этапе ремонта двигателя.

Эволюция гильзовки на этапе производства двигателя

Основной причиной, по которой инженеры-конструкторы пришли к решению гильзовать двигатель, была настоятельная потребность снизить его вес. Это стало возможным в тот момент, когда для производства блока цилиндров стали применять не чугун, а алюминий.

Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

• он втрое тяжелей, чем алюминий;
• чугун подвержен коррозийным процессам;
• низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие». Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.

Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

Капитальный ремонт мотора

В ходе работы двигателя стенки цилиндров получают большую нагрузку от постоянно трущихся поршней. Даже такая прочная сталь, которая идёт на изготовление цилиндров, неизбежно истирается от такого обращения.

Характер нагрузки на стенки таков, что со временем цилиндры из круглых становятся овальными. Как следствие – поршневые кольца прилегают уже неплотно, формирующиеся отработавшие газы и частично горючая смесь поступают в картер. Следствие – высокое потребление масла, общее понижение мощности мотора.

«Лечится» овализация цилиндров их расточкой, в ходе которой цилиндры возвращают к их изначальной геометрии, стачивая изнутри «лишнее» с помощью специализированных станков. В расточенный цилиндр устанавливается поршень увеличенного диаметра, и технология работы таким образом восстанавливается.

Иногда расточка применяется не для ремонта, а для того, чтобы повысить мощность мотора. В этом случае действия производятся аналогичные, с той разницей, что изначально обрабатываемые цилиндры имеют нужное круглое сечение, задача – просто увеличить их внутренний радиус. Большие по диаметру цилиндры могут засасывать больше воздушно-топливного состава, соответственно, это даст большее давление на поршень и большую мощность.

При чём здесь гильзовка

Зачастую возникает ситуация, при которой расточить цилиндры двигателя не представляется возможным. Это может случиться, если толщина цилиндра слишком мала или цилиндр имеет глубокие каверны, которые также исключают расточку без риска повреждения целостности узла.

В этом случае изначальную форму цилиндру можно вернуть, поместив в него гильзу круглого сечения. Конечно, такая гильзовка не позволит увеличить мощность агрегата, но она может стать решением в случае проведения ремонтных работ.

Вставленная таким образом в цилиндр гильза будет принимать на себя удар поршня. Со временем она также придёт в негодность, и её можно будет, в свою очередь, заменить. Правда, здесь следует отметить, что к этому моменту по статистике уже будет требоваться замена не только гильзы, но и самого поршня и колец.

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

• плановый;
• преждевременный.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

• длительная эксплуатация мотора на некачественном топливе;
• несвоевременное прохождение технического осмотра;
• плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

Замена «мокрых» гильз

Если блок содержит «мокрые» гильзы, процесс ремонта выглядит понятно: старую гильзу вытягивают из цилиндра и на её место вставляют новую.

Как правило, производитель мотора предусматривает сменные гильзы для своего агрегата. Некоторые производители заявляют, что в ходе проведения ремонта менять следует не все гильзы блока, а только те, которые пришли в негодность или установлены в цилиндрах с диагностированными изъянами.

Другие утверждают, что менять можно только те гильзы, которые признаны негодными. Решение о замене определяется по результатам измерений нутрометра.

Замена «сухих» гильз

В случае блока с «сухими» гильзами замена может быть проведена двумя способами:

• холодным способом;
• с применением термической обработки.

Метод горячей гильзовки считается наиболее качественным. В ходе такой замены втулку обрабатывают антиконденсатным составом, блок нагревают, после чего в гнездо цилиндра помещают гильзу, предварительно охлаждённую в жидком азоте.

Работы по замене гильзы отличаются высокой сложностью ещё и по причине требуемой высокой точности: для качественной диагностики поверхность гильзы замеряется с десятой степенью точности. От того, как точно будут произведены измерения, зависит правильный подбор гильзы на замену.

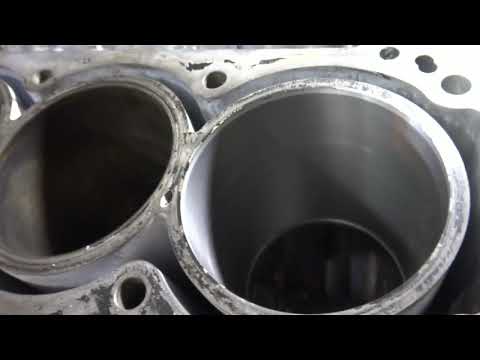

Видео о гильзовке:

Расточка и гильзовка блока цилиндров

Гильзовка и расточка блока цилиндров двигателя являются операциями, которые осуществляются в рамках выполнения капитального ремонта силового агрегата. Расточка цилиндра представляет собой устранение дефектов и восстановление необходимых параметров применительно к стенкам цилиндра путем снятия слоя металла с указанных стенок. Другими словами, цилиндр растачивается до определенного ремонтного размера, после чего туда устанавливается ремонтный поршень с ремонтными поршневыми кольцами. Гильзование блока цилиндров применяется в том случае, если стенки цилиндра имеют такие дефекты, глубина которых не позволяет устранить повреждения методом расточки цилиндра в последний ремонтный размер.

Также блок гильзуют тогда, когда цилиндры уже были ранее расточены до максимального ремонтного размера. Отметим, что некоторые двигатели имеют блоки цилиндров, в которые изначально не предусмотрена установка поршней ремонтного размера. В этом случае блок также восстанавливают методом гильзования. Если с расточкой все ясно, то вопрос гильзовки для многих автолюбителей остается не до конца понятным. Далее мы рассмотрим, как осуществляется гильзовка блока цилиндров двигателя, возможна ли гильзовка алюминиевого блока цилиндров, а также что нужно знать в том случае, если планируется гильзовка одного цилиндра.

Гильза цилиндра: что это такое

Гильза цилиндра фактически является съемной вставкой в блок цилиндров двигателя. Если иначе, гильза выполняет функцию стенок блока цилиндра, так как именно в ней движется поршень. От объема гильзы напрямую зависит и рабочий объем цилиндра. Установка гильзы в цилиндр называется гильзованием (гильзовкой) блока цилиндров. Сам процесс монтажа такой вставки является сложным, так как требует целого ряда подготовительных работ, а также наличия специального оборудования.

В списке основных требований к втулкам блока независимо от их типа находятся:

• стойкость к коррозии;
• устойчивость к механическим и температурным нагрузкам;
• прочность материала изготовления;

Еще для гильз, которые устанавливаются с уплотнителем, необходимо обеспечить нужные характеристики в том месте, где блок цилиндров стыкуется со втулкой. Во время подбора также обращают внимание на форму изделия (эллипсность и конусность), на толщину стенок. Также необходимо учитывать наличие или отсутствие допуска под дополнительную расточку гильзы после установки в блок.

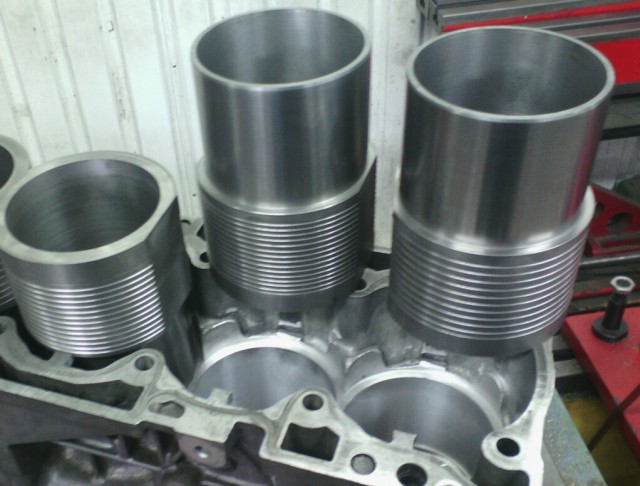

Как гильзуют блок цилиндров

Гильзование цилиндров является видом ремонта, который подходит для любого мотора. Как уже было сказано выше, блок цилиндров может быть гильзованным изначально, то есть с завода. Обычно такая конструкция предполагает «мокрую» гильзу и замену изношенных втулок на новые. Такой ремонт не является сложным по сравнению с другими видами гильзования, замену можно осуществить вручную, подобрав готовые ремонтные гильзы. Также не обязательно сразу менять втулки во всех цилиндрах, так как вполне можно заменить только один изношенный элемент. Достаточно проанализировать состояние всех гильз в блоке, промерив их нутромером.

В других случаях, когда речь идет о «сухой» гильзе для негильзованного блока, задача усложняется. В чугунные блоки устанавливаются втулки из легированного чугуна, для БЦ из алюминиевых сплавов используют гильзы на основе алюминия. В состав сплавов могут также входить различные дополнительные компоненты или же наноситься на стенки отдельно для того, чтобы создать определенное устойчивое покрытие на стенках цилиндров.

Для запрессовки втулки сначала осуществляется расточка цилиндров, во время которой специалист добивается создания правильной геометрии посадочных гнезд под гильзы. Даже малейшие отклонения от нормы недопустимы, так как, например, эллипс в гнезде после установки проявится и на поверхности самой гильзы. Другими словами, возникнет эллипсность уже загильзованного цилиндра, что не позволит поршню и кольцам нормально работать.

Сам процесс так называемого горячего гильзования блока цилиндров, который предполагает установку «сухой» гильзы, осуществляется следующим образом:

• блок цилиндров нагревается до температуры около 150 градусов по Цельсию;
• гильза перед установкой охлаждается в жидком азоте;
• затем гильзу обрабатывают специальным средством, которое не позволяет образовываться конденсату во время установки холодной втулки в горячий блок;
• далее втулку вставляют в посадочное гнездо;

Такой способ гильзовки блока считается оптимальным по качеству, так как удается достичь плотной посадки и необходимого натяга в том месте, где гильза соприкасается с блоком. Втулка устанавливается легко, то есть заходит в гнездо под собственным весом или монтаж осуществляется легким постукиванием молотка.

Добавим, что в определенных ситуациях, например, когда алюминиевый блок не растачивается перед установкой втулок, гильзы монтируют при помощи запрессовки. Главным отличием при таком монтаже является то, что в посадочное гнездо предварительно наносится герметик, после чего втулка запрессовывается в блок. Так выглядит процедура гильзования цилиндров в общих чертах. Если все операции были выполнены правильно и достигнуты необходимые параметры, качественно загильзованный блок цилиндров позволит эксплуатировать двигатель минимум 100-150 тыс. км. при условии правильного обслуживания и эксплуатации ДВС.

Тонкости и нюансы во время гильзовки блока

Начнем с блоков цилиндров, так как существуют чугунные и алюминиевые изделия, блоки могут быть цельными и с гильзой. Также встречаются БЦ из алюминия, которые не рассчитаны на установку поршней ремонтного размера. В цельных блоках из чугуна стенки цилиндров покрыты хоном. Редким явлением считается ДВС, когда в чугунном блоке дополнительно установлены гильзы из стали. Агрегаты с блоком из алюминия обычно имеют гильзу, намного реже встречаются цельнолитые изделия.

Другой тип блоков из алюминия не предусматривает возможности поставить увеличенные поршни и кольца для ремонта, так как завод изготовитель не выпускает ремонтных деталей. При этом такие блоки также гильзуются. Если с чугунным блоком проблем не возникает, установка втулок в изделия из алюминия имеет ряд сложностей. Прежде всего, использование готовых заводских гильз для моторов, где гильзование допускается заводом, может обойтись очень дорого. Одна втулка имеет среднюю стоимость около 130-150 у.е. Если нужно отремонтировать только один цилиндр, тогда процедура имеет смысл, а вот гильзовать весь блок алюминиевыми гильзами самого завода-изготовителя ДВС получается экономически нецелесообразно.

Также следует учитывать некоторые особенности, например, при установке втулок только в один или два цилиндра. Если гильзовать один цилиндр, тогда в соседнем будет нарушена геометрия. Не меньше внимания уделяется и способу установки гильзы, так как метод запрессовки не всегда подходит. В таком случае используется способ свободной посадки холодной втулки в предварительно нагретый блок, используется герметик и т.д. Напоследок отметим, что качественный ремонт алюминиевого блока с использованием втулок из чугуна позволяет двигателю пройти около 150 тыс. км.

Для чего необходимо наносить хон на стенки цилиндров во время ремонта двигателя. Преимущества профессионального хонингования по сравнению со шлифовкой.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.

Как правильно подбирать поршневые кольца. Правильный подбор колец по размерам и материалам изготовления, как выбрать оригинальные кольца. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

Назначение цилиндро-поршневой группы двигателя внутреннего сгорания. Особенности конструкции, поршень, кольца, гильза цилиндра. Износ и ремонт ЦПГ.

Гильзовка блока цилиндров. Особенности и цена

Гильзовка блока цилиндров — это установка внутрь цилиндра полой детали, так называемой гильзы.

Гильзование производится в случае, если:

— тело цилиндра имеет слишком глубокие повреждения, которые не устранить расточкой;

— цилиндры уже расточены до возможно допустимого размера;

— БЦ не предусмотрен для расточки изначально.

Бывают двигатели, которые гильзуются (обычно «мокрой» гильзой) сразу же, заводом изготовителем. Гильзовка такого блока не представляет сложности, достаточно приобрести ремонтные гильзы и втулки и заменить старые детали на новые. Для этого не потребуется даже особое спецоборудование.

Виды гильз и их особенности

Гильзы бывают 2-х типов — сухие и мокрые.

Сухими называют те, которые не взаимодействуют с охлаждающей жидкостью.

Мокрые внешней стороной контактируют с ОЖ. Для гильз такого типа предусмотрены уплотнители, которые защищают цилиндр от попадания внутрь ОЖ, а так же не позволяют газам из цилиндров вырываться наружу и попадать в систему охлаждения.

Блок цилиндров. Гильзовка и ее особенности

Сложнее дело обстоит с гильзованием «по необходимости», то есть в тех случаях, когда блок цилиндров изначально к этому не приспособлен.

Во-первых, необходимо правильно подобрать гильзу исходя из материала изготовления БЦ.

Для чугунных блоков используются детали из легированного чугуна. Для алюминиевых — и алюминия.

Вторым шагом становится расточка блока под гильзу. Здесь очень важно правильно выдержать размеры и геометрию, иначе любое отклонение отразится на теле гильзы. А это, в свою очередь, приведет к некорректной работе двигателя.

Существует 2 основных способа гильзования

Способ свободной посадки.

1. БЦ разогревается до 150 градусов.

2. Гильза опускается в жидкий азот для охлаждения.

3. Проводится обработка гильзы спецсоставом, который делает невозможным образование конденсата из-за перепада температур.

4. Гильза устанавливается на посадочное место.

Если все сделано правильно, гильза легко, но плотно занимает свое место. Если же для ее посадки необходимо прилагать сильное усилие, то что-то пошло не так. Обычно это случается при неправильной расточке или неверно подобранной гильзе.

1. На посадочное место наносят герметик.

2. Устанавливают гильзу.

Такой метод практикуется в том случае, если БЦ не подлежит расточке.

Гильзовка блока цилиндров. Цена

Стоимость зависит от многих факторов, начиная престижности мастерской и заканчивая ее месторасположением.

В среднем, за 1 цилиндр выходит 3 000р и более. Изготовление гильзы будет стоить от 2000р.

Гильзовка алюминиевого блока стоит дороже, чем чугунного. Гильзовка двигателя отечественных автомобилей обычно дешевле, чем иномарки. Гильзовка рядного двигателя дешевле, чем V-образного.

Например, работа с мотором ВАЗ стоит от 4 000р, ЗАЗ — около 10 000р, а гильзовка четырехцилиндрового чугунного двигателя иномарки от 12 000р, алюминиевого — от 15 000р.

Если цена гильзовки чугунного рядного мотора на 4 цилиндра от 12 000р, то такого же V-образного — от 24 000 (алюминиевого от 27 000).

Восьмицилиндровый мотор обойдется в 30 — 40 тысяч.

Для грузового автомобиля с двигателем на 6 цилиндров цена гильзовки составит от 25 тыс.

Конечно, цены приведены исходя из прайсов СТО Москвы и других крупных городов. Если у вас на примете хорошая недорогая мастерская, то гильзовка двигателя может оказаться раза в 2 дешевле.

Гильзованный двигатель, его плюсы и минусы

Двигатели ТС со временем изнашиваются и требуют от мастеров определиться с методом проведения капитального ремонта. Один из способов, это гильзование силовых агрегатов. Если стенки в блоке цилиндров не позволяют из-за сильных дефектов производить расточку применяют гильзовку. Этой процедурой восстанавливают ремонтные размеры втулок.

В чем суть гильзования моторов

Проводят гильзование только, когда необходим капитальный ремонт двигателя и нельзя проводить расточку.

В блоке цилиндров есть специальная вставка для поршня – гильза. Ремонт мокрых гильз более простой. Здесь есть каналы, которые предназначены для отвода тепла и охлаждения движка.

Установка сухих гильз сложная процедура. Исправление деформаций проводят на специальном оборудовании. Перед гильзованием необходима полноценная диагностика для определения:

1. Степени износа деталей.
2. Методов их обновления.

Подготавливают блок к установке гильз:

1. Проточкой цилиндров.
2. Шлифовкой поверхностей.

Сухие гильзы обрабатывают поэтапно:

1. Нагревают блок до + 150 град.
2. Охлаждают втулки.
3. Покрывают герметиком посадочные гнезда.
4. Запрессовывают гильзы.

Обработку поверхностей выполняют для избавления от конденсата. Охлаждение проводят жидким азотом. Разницей температур и клеящим составом добиваются максимальной стыковки с надежным прилеганием элементов. Когда температура блока станет одинаковой с гильзой:

1. Элементы становятся неразъемными частями.
2. Восстанавливается компрессия двигателя.
3. Рабочий режим нормализуется.

На стенки цилиндра действуют сильные нагрузочные силы, отчего деформируются поверхности, они вместо круглых превращаются в овальные. Кольца поршней перестают плотно прилегать, а газ с горючей смесью начинает проникать в картер. Увеличивается расход масла, двигатель снижает свою мощность. Гильзовка для некоторых моторов является единственным вариантом для возвращения их работоспособности.

Положительные моменты гильзования

Гильзы берут на себя функции стенок цилиндра благодаря стойкости:

• К коррозии.
• К механической и термической нагрузке.
• Качественных материалов.

Гильзование позволяет восстановить двигатели, если:

1. Вышли из строя цилиндры.
2. Нельзя провести расточку.
3. Изношены стенки.
4. Ремонт проводился ранее по максимальным размерам.

Гильзировкой продлевают и улучшают эксплуатацию автомобиля, когда стенки цилиндров вышли из строя по причине:

1. Нагрузок, созданных поршневыми кольцами и горячими газами.
2. Отсутствовала смазка элементов.
3. Сопряженные детали изготовлены из некачественного материала.
4. Износ произошел по времени и пробегу.

Исправная работа двигателя после гильзовки гарантирована при условии:

1. Авто пройдет обкатку, чтобы детали осуществили притирку между собой. Для этого необходимо соблюдение скоростного режима до прохождения конкретного пробега.
2. Нельзя ездить на превышенных оборотах – только на средних.
3. Скорость резко не увеличивать на первых километрах.
4. Периодически проводить смену масла в соответствии с рекомендациями автомеханика.

Сухие втулки наделены преимуществом в отношении своих размеров, их диаметр и длина позволяет выполнять запрессовку после последних расточек. Изделия, изготовленные по «мокрой» технологии, внешней стороной касаются с жидкостью, которая охлаждает втулку и отводит тепло.

Новые автомобили имеют гильзованные моторы, которые просто поддаются ремонту, их даже не нужно снимать. Основным преимуществом гильзования является возможность замены только изношенных или поврежденных втулок, не затрагивая остальных.

Отрицательные показатели

Процедура гильзования сложная и трудоемкая работа, которую возможно провести:

1. В мастерской со специальным оборудованием.
2. Технологию подбирают в зависимости от конструкции силового агрегата.
3. Гильзы должны соответствовать определенным требованиям в отношении материалов, размеров, форм, быть устойчивыми к нагрузкам.
4. Ремонтопригодность зависит от типа изделий.
5. Операции выполняют только опытные специалисты.

Чтобы от гильзования был эффект нужно знать правила проведения поэтапных мероприятий и четко соблюдать все требования с технологическими особенностями.

Вывод рекомендательного характера

При гильзовании учитывают ряд важных моментов:

1. Блок цилиндров (БЦ) бывает алюминиевым или чугунным, цельным и гильзованным на заводе.
2. Алюминиевые блоки не всегда предназначены для использования ремонтных поршней.
3. Стенки чугунных цельных БЦ покрывают коном.
4. В редких двигателях с чугунным блоком происходит установка стальных гильз.
5. В алюминиевых ЦБ иногда устанавливают цельнолитый вариант.
6. Если в качестве дополнения в сборке идут сухие гильзы, стенки должны быть обработаны специальным твердым покрытием, с которым будет контактировать поршень.
7. Учитывают применение вида покрытия для использования ремонтных поршней при проведении гильзовки, в продаже есть алюминиевые втулки.
8. Когда установку колец с увеличенными поршнями в алюминиевый блок нельзя выполнить, так как у производителя отсутствует ремкомплект, такое изделие подлежит гильзованию.
9. Обработка чугунных агрегатов выполняется проще по сравнению с ремонтом алюминиевых БЦ. Причиной служит высокая стоимость заводских деталей, поэтому часто ремонтируют только 1 цилиндр.
10. В алюминиевые БЦ ставят чугунные втулки как альтернативный способ для восстановления двигателя, механики активно используют взаимозаменяемость материалов.
11. При ремонте учитывают, если гильзуют 1 цилиндр, что будет нарушена геометрия соседних элементов.

В любом случае, если правильно проведены работы, чугунные втулки продлевают работоспособность алюминиевых блоков до 160 тыс. км. Гильзование, как считают мастера автомастерских – это метод борьбы против заговора производителей. Чтобы чаще покупались машины, они ставят не долговечные ДВС. А на станциях технического обслуживания жизнь двигателей продлевают гильзованием.

Гильзовка блока цилиндров двигателя

Гильзовка блока цилиндров практически для всех видов моторов — это операция нестандартная и вынужденная.

Описание

Суть данной операции заключается в том, что при отсутствии ремонтных размеров и слишком большом износе блока цилиндров, или при значительном повреждении рабочей поверхности цилиндра — блок растачивается под ремонтную гильзу.

В полученное отверстие с натягом запрессовывается «сухая» гильза. Далее — запрессованная гильза подрезается, растачивается и хонингуется под исходный размер поршня. В итоге получатся блок цилиндров в номинальном размере, который имеет те же заводские ремонты, что и штатный двигатель.

Существует несколько типов моторов, у которых возможно загильзовать блок цилиндра.

В таких моторах гильза вырезается или прессуется полностью, и на ее место устанавливается новая гильза.

Необходимо обратить внимание на то, что перед установкой штатной гильзы на месте старой гильзы — необходимо промерять посадочное место.

Зачастую геометрия заводского посадочного отверстия под гильзу сильно нарушается, что приводит к необходимости дополнительной расточки блока, и изготовления увеличенной гильзы цилиндра, что приводит к удорожанию ремонта.

Алюминиевые блоки цилиндров, в которых с завода установлена стальная гильза, гильзовка происходит без удаления заводской гильзы. Посадочное место под новую гильзу растачивается в старой, а в полученное отверстие запрессовывается новая тонкостенная гильза.

Чугунный блок цилиндров, который не имеет штатной гильзы, подлежит гильзовке в том случае, если у мотора не осталось ремонтных размеров под расточку, или цилиндры имеют сильные механические повреждения.

Гильзовку блока с целью устранения проломов и трещин целесообразно производить в том случае, если трещина не доходит до плоскости головки блока. В противном случае — эффективность ремонта крайне мала. И в этом случае блок цилиндров придется заменить. Суть такого ремонта состоит в дополнительной герметизации посадки гильзы в блоке, чтобы предотвратить попадание охлаждающей жидкости в камеру сгорания, и картер двигателя.

Алюминиевые блоки с покрытием Никасил

Это гальваническое покрытие, восстановление которого в нашей стране пока не налажено. Оно широко применяется таким производителем автомобилей, как BMW, а так же производителями моторов для мото- и водной техники. Мы предлагаем гильзовать такие моторы стальной гильзой. Практика показывает, что ресурс отремонтированных двигателей сопоставим с заводским ресурсом.

Изготовить гильзу из качественного материала гораздо проще и экономически более целесообразно, чем блок цилиндров целиком, поэтому ведущие автопроизводители применяют технологию гильзования в производстве своих моторов, к которым предъявляются повышенные эксплуатационные требования.

Дизельные двигатели Mersedes, и большинство моторов грузовых автомобилей имеют «сухую» или «мокрую» гильзу.

Хотелось бы обратить внимание, что гильзовка блока цилиндров — это крайняя мера и производится в тех случаях, когда встает выбор между покупкой нового двигателя или восстановлением старого. Зачастую эта операция дорогостоящая, и не предусмотрена заводом изготовителем двигателей. Перед тем, как решиться на гильзовку, необходимо оценить экономическую целесообразность такого ремонта.

После гильзовки блока рекомендуется производить шлифовку привалочной плоскости головки блока цилиндров, если это позволяют допуски завода производителя мотора.
Такая операция необходима для того, чтобы убрать выступание гильзы после подрезки резцом и устранить микронеровности плоскости блока цилиндров, возникшие в процессе эксплуатации мотора.

Почему нежелательно гильзовать чугунный блок цилиндров?

Жидкость улучшает теплообмен между стенками цилиндров — доказательство тому паста в компьютере на процессоре. Она избавляет кристалл и подложку от воздушных промежутков, т.к воздух/вакуум плохо проводит тепло. Паста замешана на МАСЛЕ))) — именно на МАСЛЕ компонентами хуже проводящими тепло, чем само масло. Могу состав пасты указать если кто будет спорить что она специальная и поэтому «термо»!

Плюсы и минусы есть везде. Например в Ходос-Авто утверждают, что для двигателя CFCA предпочтительна гильзовка, т.к. гильзы ходят в 1,5-2раза больше.типа Материал блока хуже материала гильз…Вот уж не знаешь чему верить…

8 минут одно и тоже-«какая-то жидкость»,…литол это,бездарь,им смазывают гильзу при запрессовке,что бы не заклинила.Я 20 лет растачиваю и гильзую блоки,но такую ху…ню первый раз слышу,что гильзовать крайний случай.А ничего,что гильзы для гильзовки( извините за тофтологию) производят такие именитые конторы,как Колбеншмидт и Геце,или по вашему там дурачки херней страдают.Это ж надо такое отчебучить.

ЯПОНСКИЕ ДВИЖКИ ГС ГРУЗОВИКОВ ДИЗЕЛЬ ГИЛЬЗУЮТСЯ И ОНИ НА МАСЛЕ С ВНЕШНЕЙ СТОРОНЫ, НЕПОНЯТНО К ЧЕМУ ЭТО ВИДЕО,.

Вы Перкенс 135TI разбирали или 180 там гильза по скользящей в минус 0,06мм,достаточно ладонью давануть.

Евгений. двухтактный двиг без глушителя прет лучше. почему четырёхтактный не едет хорошо без глушителя? ответь..

Одно название расстроило,а содержание видео так чуть ли не смешит. Сам гильзую блоки,и могу тебе сказать,что гильзуются ВСЕ.И неважно в чугунный блок чугунная или стальная гильза,в аллюминиевый тоже что стальная,что чугунная ставится.Другое дело кто и как гильзует,а так же чем.То есть сухая или мокрая гильза,фирма производитель,материал под конкретный блок,наличие или отсутствие верхнего бурта,элипс,нагревание блока или охлаждение гильзы,прессовый натяг,дополнительная химия для фиксации,метод забивания гильзы.Вот эти нюансы и показывают будет загильзованый блок ездить или нет.У меня все двигатели блябуду ездят на гильзах лучше родного металла.А после таких далбоебов которые гильзу маслом смазывают для улучшение запрессовки понятное дело у людей потом появляются видео «Почему нежелательно гильзовать блоки».

мои моторы CFCA and многие современные моторы уже прошли на гильзах более 300т.км и не напыляй свой взгляд на замену двс-учись дальше

А так чисто из любимой вами теории… зачем мажется термопаста и т.д., чтобы в местах где нет непосредственного контакта поверхностей, «внедрить посредника»… в идеале с абсолютной теплопроводностью, а в реале если будет лучше воздуха уже хорошо! Чем масло (или что там) не угодило. Или можно поверхности гильза-блок так подогнать, что все 100% их поверхности соприкосались. Так даже при этих идеальных условиях, либо всю жидкость (масло) из пятна контакта выдавит, либо пленка будет такой тонкой, что потерями её теплопроводности можно пренебречь… это же двс, а не ядерный реактор, хотя и в нем жидкостное охлаждение))). А какая роль моторного масла в охладнении поршня, куда и за счёт чего уходит тепло от него. Конечно не спорю с тем, что если будет достаночно большая полость с жижей будет её расширение и вся та бяка что говорите…

Не может такого быть, что через трещины под гильзу пала жидкость?

скорее всего проточка под гильзовку привело блок в износ.

ради рекламного контракта , автор выдумывает то чего нет, ничего там от масла не разорвет, измерьте пятно контакта колец, там дай бог 2 квадратных сантиметра по всем плоскостям, а ведь через них отводится 80 процентов тепла, этот блок к вам попал по другой причине, но не по причине плохой посадки гильз, или трещин в блоке, про которые вы тут всем рассказываете, 90 процентов того что вы тут рассказываете вода и ерунда ради шоу.

Женя, ты случаем не заболел? Все нормально? Или это типа «вирусный видос». Получается мы все 15 лет нашей работы х*йней маялись, а моторы при этом выхаживают как минимум еще один ресурс. Чудеса! ЕТ — ты меня удивляешь…

а что на заводе при производстве двигателя его разве не гильзуют изначально?

Не пойму, зачем гильзовать чугунный блок? Это же чугун!Задирами он не страдает

Есть сексуально порваный водой, морозом, блок опель с20ne, разорвало даже цилиндр, трещина сантиметра 2 от верха в низ, приезжай в Бучу, завалить обзор…

Многие японские моторы с чугунным блоком гильзуются по технологии, дабы не растачивать в случае ремонта, а просто поменять гильзу. При смене гильзы они не сухие и проточка есть и ведь зараза ходят по миллионы и в ус не дуют, они наверное не знали, что проточка разорвать должна блок. И еще, по технологии в колодца для болтов ГБЦ нужно ОБЯЗАТЕЛЬНО наливать некое количество масла иначе затяжка не будет правильной, так как все усилие затягивание уйдет на преодоление трения, и вот парадокс, не взрываются моторы, наверное японцы ни фига в моторах не понимают.

все проще простого — плохо загильзовано и все, нормально гильзованные блоки ходят без проблем, все зависит от качества работы

Почему всегда говорите штанген? Его испокон веков зовут штангель! Начало от одного слова и окончание от второго.

На канале Ходос Авто про гильзовку очень хорошо. Правда не припомню чтоб чугун в чугун…

Ни чего не понимаю. Взять к примеру двигатель камазовский. Гильза на резинках(!). И чё? Ходит же.. 100 000 и нифига. Чугун гильзованный в чугун и нифига.

Жень ну подскажите хоть Вы, должен ли быть зазор в 16 клапанной ГБЦ ВАЗ между пустым гидриком и валом ГРМ? И каким он должен быть этот зазор? речь идёт о пределе работы гидрокомпесаторов после Зенковки сёдел клапанов.

Евгений, возьмите любой блок, залейте масло под болт, затяните. Грейте газовой горелкой. Ждем эксперимент)

Первое Ваше видео, что мне не понравилось. Что вы предлагаете взамен гильзования? Выбрасывать мотор и менять на новый?! Не от хорошей жизни и не по приколу гильзуют же! Возможна рукожопская работа, возможно падение ресурса, так это везде возможно. А есть движки всякие *люсиловые где гильзование однозначно лечит ресурс.

не масло льют в в отверстие крепления ГБЦ а антифриз или воду

в моторах , где конструктивно гильза в блок вставляется , даже не запресовывается , просто от руки вставляется , даже рекомендованно маслом смазать гильзу/блок. всё работает при этом отлично , ничего не перегревается. масло в колодцах болтов тоже не проблема , всегда попадает туда при разборе и никак не вредит в дальнейшем. х.з. что за опасность такая.

Евгений, это наглядная картинка как делать нельзя. но не потому что нельзя..сколько чугунных блоков перегильзовали все работает на ура, а на картинке видно что точили незнаики, не учли допуск

Товарищ Травников, снимите видео, как вы загильзовываете свой чугун в чугунный блок молодого мальчика, говорят вы большой специалист. Спасибо.

до уплотняет только палец всунутый в нос , ибо не кожна сопля соответствует госту 16093-81. Чудик с болгаркой , что маньяк с пилой пытающийся ею вас погладить.

Ручка то на стенде,это же заводная лапка с Явы(и согнута она под задранные трубы)

Так и не понял — а при чем тут чугун в чугун? или чугун в алюминий? посмотрите у ходоса видео про гильзовку, там подробно рассказано про этот процесс и как это делать. А тут — просто набор домыслов и предположений. То что рукожопы во всем виноваты — это и так понятно…

Теплопроводность с жидкостью хуже чем при сухой посадке? Как так? Теплопроводность жидкости на порядок больше чем воздуха.

Источники:

http://fastmb.ru/soveti_auto/3120-zachem-nuzhna-gilzovka-bloka-cilindrov.html
http://krutimotor.ru/gilzovka-bloka-cilindrov-dvigatelya/
http://zen.yandex.ru/media/id/5b28d6bdcb2e1400a95b71e7/5b4897a55c616b00a95b6eff
http://plusiminusi.ru/gilzovannyj-dvigatel-ego-plyusy-i-minusy/
http://avtodvigateli.com/remont-i-uhod/gilzovka-bloka-cilindrov-dvigatelya.html
http://ustroistvo-avtomobilya.ru/avtomobilnye-novosti/avtomobilnye-video/teoriya-dvs/pochemu-nezhelatelno-gilzovat-chugunnyj-blok-gilzovka-krajnij-metod-remonta/

Ремонт двигателя в Москве.

Прайс лист работ и цены.

• Главная
• /

Ремонт двигателей

Модели

• Romeo-mito22222

• Romeo-mito22222

• Corda

• C30

• Amarok

• Aerio

• BRZ

• Actyon

• Forfour

• Citigo

• Alhambra

• 9-3

• 45

• Captur

• Gentra

• Boxster

• Boxer

• Adam

• Almera

• Accent

• h2

• Accord

• F7

• ASX

• Cowry

• G70

• Cabrio

• Atlas

• A-Class

• 3

Стоимость услуг

Мы занимаемся ремонтом двигателей разных моделей — от бюдженых до элитных. Работаем с легковыми авто — иномарками. Помогаем нашим клиентам выявить неисправность и причину за счет диагностики, и предложить ремонт двигателя. Выполняем локальный и капитальный ремонт.

Ремонт двигателя

• 4-х цилиндровый двигатель 45000 р.
• 6-ти цилиндровый двигатель 60000 р.
• 8-ми цилиндровый двигатель 70000 р.
• Свыше 8 ми цилиндров от 80000 р.

Отдельные операции

• Сборка ШОРТ-БЛОКА. За цилиндр (операция включает в себя вскрытие масло-каналов и изготовление новых заглушек полости давления) 2640 р.
• Сборка двигателя. За цилиндр от 5 000 р.
• Снятие установка ДВС, пуск наладка от 19000 р.
• Выезд мастера на запуск и наладку двигателя от 5000 р.

Прайс лист

• Замена масла в двс от 800 р.
• Замена масла в акпп с заменой фильтра от 1600 р.
• Замена масла в мкпп от 700 р.
• Замена масла в редукторе от 500 р.
• Замена свечей зажигания от 400 р.
• Замена свечей накаливания от 1200 р.
• Замена колодок от 450 р.
• Замена тормозных дисков от 800 р.
• Замена воздушного фильтра от 250 р.
• Замена салонного фильтра от 350 р.
• Удаление катализатора от 3500 р.
• Удаление сажевого фильтра от 3500 р.
• Отключение EGR от 1000 р.
• Диагностика подвески от 500 р.
• Компьютерная диагностика от 500 р.
• Диагностика с применение Осциллографа и другого диагностического оборудования от 2000 р.
• Замена ремня ГрМ от 4000 р.
• Замена цепи ГрМ от 5500 р.
• Замена сцепления от 4000 р.

Замена масла в АКПП

• Полная замена масла в АКПП от 5000 р.

* примечание: в стоимость трансмиссионное масло не входит

Смотреть весь прайс

Бесплатная доставка

эвакуатором к нам в сервис

Оставьте заявку и мы поможем вам быстро добраться до сервиса и отремонтировать ваш автомобиль!

Нажимая на кнопку, вы соглашаетесь на обработку своих персональных данных.

Преимущества

• Собственный завод по ремонту деталей двигателя

• Используем только качественные запчасти

• Обеспечение максимальной чистоты сборки

• Только квалифицированные мастера

• Многолетний опыт ремонта и тюнинга автомобильных двигателей

Команда MEN’S MOTORS

• Андрей

  Специалист

• Илья

  Специалист

• Никита

  Специалист

• Борис

  Специалист

• Сергей

  Специалист

Видео и фото

Мы занимаемся ремонтом двигателей разных моделей — от бюдженых до элитных. Работаем с легковыми авто — иномарками. Помогаем нашим клиентам выявить неисправность и причину за счет диагностики, и предложить ремонт двигателя. Выполняем локальный и капитальный ремонт.

Отзывы довольных клиентов

• Ольга E.

  На протяжении нескольких лет обслуживаю свой авто только в MensMotors. Удобная транспортная доступность. Все предельно прозрачно, быстро, а главное качественно!

• Виктор Бурковский

  Всем привет. В апреле сделали ремонт моего G4KD с гильзовкой блока и установкой форсунок. Наездил 8000 км. Всё в порядке. Через неделю стартую в Екатеринбург затем в Крым и далее в Брянск. На 7000 км. Уверен что всё пройдёт гладко. Такие работы у нас в Брянске никто не делает. Все жидкости на месте.

• Илья Перфилов

  Ремонтировал двигатель у этих ребят. Мне все понравилось. Сделали все очень хорошо и быстро. Собрал мотор работает просто идеально. Рекомендую!!!

• Дмитрий Григорьев

  Пригнал свою бмв 640 ребятам, так как в первом сервисе куда привёз ее, разобрали движок а собрать ума не хватило🤦‍♂️!! Николай, успокоил, сказал что они такие закрытыми глазами собирают! Ребят, мне посоветовал Гурам Инцкирвели! Обращайтесь только к проверенным мастерам своего дела, что бы не тратить время и деньги!

• Тавакгюль Г.

  Отличный автосервис. Приняли машину в ремонт, помогли с такси до метро. Четверочка только за расположение, но если вас не пугают пробки, то пятёрка.

• Кристина А.

  Ребята супер профессионалы своего дела. Индивидупльный подход к каждому клиенту, общение и ремонт на высочайшем уровне. Такого сервиса я пока не встречал. Всем рекомендую обращаться в этот сервис!

• Aleksei FOX

  Очень понравилось. Персонал вежливый. Раньше кофе машина была. А сейчас аппарат кофейный. В целом хороший сервис. Делал мотор. Сделали хорошо. Пока за год после ремонта нареканий нет. Я даволен.

• Филипп Грибов

  Очень уютная приёмка и клиентская зона! Работают профессионалы своего дела!

• Николай Станкевич

  Добрый день. Хочу поблагодарить автомастерскую и весь рабочий персонал компании, который занимался ремонтом моего автомобиля. Была проделана большая работа по капитальному ремонту двигателя. С сроками не подкачали, качество работы на высшем уровне, цену не взвинтили.

  Благодарю за ремонт.

• Анатолий Кайтаранов

  Обращался не один раз в эту компанию на протяжении трех лет. Самым глобальным ремонтом, стал капитальный ремонт двигателя в 2019 году. Сделали быстро, качественно. За эти года, никаких проблем с двигателем не испытывал. На прошлой неделе, сделали необходимые замены по ходовой. Все чётко и быстро. Советую.

Бесплатная доставка

эвакуатором к нам в сервис

Оставьте заявку и мы поможем вам быстро добраться до сервиса и отремонтировать ваш автомобиль!

Нажимая на кнопку, вы соглашаетесь на обработку своих персональных данных.

Из чего делают блок двигателя. Блок цилиндров двигателя — место где бешено крутится коленвал. Устройство блока цилиндров двигателя: просто о сложном

Содержание

1. Материал изготовления блока цилиндров
2. Устройство блока цилиндров
3. О гильзе
4. Характеристика работ
5. Особенности
6. Тонкости и нюансы во время гильзовки блока
7. Что такое гильза блока цилиндров двигателя?
8. Разновидности гильз
9. Метод горячего гильзования
10. В двигателях Д-240-го семейства установлены мокрые гильзы
11. Финишная обработка цилиндров может включать
12. Замена гильзы самостоятельно
13. Что называют гильзой двигателя
14. Эволюция гильзовки на этапе производства двигателя
15. Применение гильзовки в процессе ремонта двигателя
16. В каких случаях цилиндр гильзуют?
17. Заключение

Материал изготовления блока цилиндров

Чугун – традиционный материал, из которого до недавнего времени изготавливались блоки. Чугун применяется с добавками: никель, хром. Положительные качества чугунного блока цилиндров: меньшая чувствительность к перегреву, жёсткость, необходимая при высокой степени форсировки двигателя. Минус – большая масса, которая влияет на динамику легкового автомобиля.

Алюминий – занимает второе место в изготовлении блоков цилиндров. Положительными качествами алюминиевого блока являются: лёгкость и лучшее охлаждение. Как недостаток отмечается проблема с подбором материала, из которого должен выполняться цилиндр.

В современных условиях, для изготовления цилиндров в алюминиевые блоки цилиндров двигателя разработаны технологии: Locasil – запрессовка гильз из алюминий — кремния, Nicasil – в виде никелевого покрытия на алюминиевой поверхности блока цилиндров.

Недостатком никасиловой технологии считается то, что при прогаре поршня или обрыве шатуна, никелевое покрытие выходит из строя и блок цилиндров не подлежит ремонту. Он меняется в сборе. В отличие от чугунного, который подвергается расточке и гильзованию ремонтным комплектом.

Блок цилиндров из магниевого сплава сочетает в себе твердость чугунного, и лёгкость алюминиевого. Но, такой блок очень дорогое удовольствие и на конвейерном производстве не применяется.

Устройство блока цилиндров

Блок цилиндров двигателя должен удовлетворять следующим требованиям: обеспечение соосности всех постелей, а также соблюдение равного диаметра постелей. Также существуют блоки, в которых эти требования не соблюдаются, но это только специальные и экспериментальные конструкции.

Как мы заметили ранее, блок цилиндров является основой для других агрегатов. Его основные детали следующие:

• Цилиндр двигателя. Чем они больше, чем мощнее мотор. Объем суммируется и конечная цифра озвучивается в характеристиках автомобиля. Главной деталью цилиндров являются гильзы, которые бывают двух типов. Первый тип используется только в алюминиевых блоках – это впрессованные непосредственно в блок цилиндров гильзы. Второй тип – съемные гильзы. Они бывают «сухие» и «мокрые».
• Головка блока. Состоит из мест для крепления ремня ГРМ, камеры сгорания, отверстий для свечей, впускных и выпускных каналов, а также рубашки охлаждения и каналов смазки. Крепится головка сверху самого блока цилиндров. Но если другие агрегаты в автомобиле крепят просто «на глаз», то есть до того момента когда болт не повернуть, то здесь болты затягивают с помощью динамометрического ключа. У каждого автомобиля свои параметры и схемы для затяжки, которые нельзя нарушать.
• Картер. Во всех двигателях внутреннего сгорания картеры можно назвать именно частью блока, а не навесным агрегатом. Представляет собой корпус для кривошипно-шатунного механизма. Крепят картера снизу блока цилиндров, для защиты закрывают специальные поддоном.

Какими бы надежными ни были двигатели внутреннего сгорания, рано или поздно их ресурс подходит к концу. Особенно это касается ДВС старых автомобилей ВАЗ. Гильзовка блока цилиндров – одна из частых операций, которая производится в ходе капитального ремонта двигателя.

О гильзе

Это неотъемлемая составляющая любого двигателя внутреннего сгорания с чугунным или алюминиевым блоком. Гильза является съемной втулкой, что устанавливается в блок цилиндров. Она выполняет роль стенок, в которых двигается поршень. Размеры гильзы определяют рабочий объем цилиндра и камеры сгорания. Процесс установки данной втулки в блок называется гильзовкой. Операция производится после тщательной подготовки, с применением специального оборудования.

Характеристика работ

Что это за операция? Гильзовка блока цилиндров – это комплект работ при капитальном ремонте, который подразумевает устранение дефектов ДВС, что образовались в процессе его эксплуатации. Еще один схожий вид работ – расточка цилиндров.
Операция позволяет восстановить нужные параметры зазоров относительно стенок цилиндра путем снятия некоторого слоя металла. Расточка производится до определенного ремонтного размера.

Особенности

Процедура замены мокрых гильз на порядок проще, нежели сухих. Не обязательно менять все элементы. Достаточно заменить лишь одну поврежденную гильзу. Количество изношенных гильз и их состояние определяется нутромером.

Что касается типа материала, здесь есть свои отличия. Так, гильзовка чугунного блока цилиндров выполняется втулками из легированного чугуна. Но постепенно производители переходят на алюминиевые блоки. Ярким примером тому служит «Фольксваген» и «Шкода». Гильзовка алюминиевого блока цилиндров производится втулками на основе данного металла с добавлением дополнительных компонентов. Это позволяет создать устойчивое покрытие на стенках.
Перед запрессовкой втулок в обоих случаях выполняют расточку цилиндров. В ходе данной операции мастер создает правильную геометрию посадочного гнезда для гильзы. В случае малейших отклонений возможно образование эллипса. Из-за этого могут возникать задиры, жор масла и низкая компрессия на только что отремонтированном моторе.

Далее переходят к гильзовке блока цилиндров. Операция выполняется «на горячую», в несколько этапов. Сначала блок цилиндров нагревают до температуры 150-160 градусов Цельсия. Затем берут гильзу и охлаждают ее. Элемент обрабатывают в жидком азоте при температуре -195 градусов. На следующем этапе гильзу покрывают спецсредством, которое не позволит конденсату образовываться на стенках. После этого охлажденную втулку помещают в горячий блок. За счет разницы температур, втулка идеально входит в свое посадочное гнездо.

Данный метод гильзовки блока цилиндров является самым быстрым и оптимальным по качеству. В результате работ удается достичь высокой плотности посадки и нужного натяга в месте соприкосновения втулки с блоком.

Тонкости и нюансы во время гильзовки блока

Начнем с блоков цилиндров, так как существуют чугунные и алюминиевые изделия, блоки могут быть цельными и с гильзой. Также встречаются БЦ из алюминия, которые не рассчитаны на установку поршней ремонтного размера. В цельных блоках из чугуна стенки цилиндров покрыты хоном. Редким явлением считается ДВС, когда в чугунном блоке дополнительно установлены гильзы из стали. Агрегаты с блоком из алюминия обычно имеют гильзу, намного реже встречаются цельнолитые изделия.

Нужно отметить, что современные ДВС многих производителей имеют алюминиевый блок цилиндров с сухими гильзами. В таких блоках поршень и поршневые кольца взаимодействуют с алюминиевыми стенками втулок, на которые также нанесено специальное покрытие для придания прочности и износостойкости. В зависимости от покрытия одни алюминиевые блоки допускают использование ремонтных поршней, а также возможна их гильзовка. Для решения задачи в продаже присутствуют алюминиевые гильзы.

Другой тип блоков из алюминия не предусматривает возможности поставить увеличенные поршни и кольца для ремонта, так как завод изготовитель не выпускает ремонтных деталей. При этом такие блоки также гильзуются. Если с чугунным блоком проблем не возникает, установка втулок в изделия из алюминия имеет ряд сложностей. Прежде всего, использование готовых заводских гильз для моторов, где гильзование допускается заводом, может обойтись очень дорого. Одна втулка имеет среднюю стоимость около 130-150 у.е. Если нужно отремонтировать только один цилиндр, тогда процедура имеет смысл, а вот гильзовать весь блок алюминиевыми гильзами самого завода-изготовителя ДВС получается экономически нецелесообразно.

Единственным выходом в сложившейся ситуации можно считать установку чугунных гильз в алюминиевый блок цилиндров. Данный способ успешно практикуется мастерами по ремонту двигателей на территории СНГ. Главным условием является обеспечение правильного натяга между гильзой и блоком цилиндров, а также проведение комплексных замеров перед установкой втулок. Важно правильно подобрать тепловые зазоры, обеспечить необходимый отвод тепла.

Также следует учитывать некоторые особенности, например, при установке втулок только в один или два цилиндра. Если гильзовать один цилиндр, тогда в соседнем будет нарушена геометрия. Не меньше внимания уделяется и способу установки гильзы, так как метод запрессовки не всегда подходит. В таком случае используется способ свободной посадки холодной втулки в предварительно нагретый блок, используется герметик и т. д. Напоследок отметим, что качественный ремонт алюминиевого блока с использованием втулок из чугуна позволяет двигателю пройти около 150 тыс. км.

Что такое гильза блока цилиндров двигателя?

Гильза представлена в виде съёмной вставки в блок цилиндров двигателя. Иными словами – это своеобразные стенки блока цилиндра, поскольку поршень движется именно в ней. Рабочий объём цилиндра напрямую зависит от объёма гильзы. Гильзование блока цилиндра – это установка гильзы в цилиндр. Такие ремонтные работы можно смело отнести к категории сложных. В данном случае успех зависит не только от подготовительных работ, но также от наличия специального оборудования.

Независимо от типа втулок блока они должны соответствовать следующим требованиям:

• материал, из которого они изготовлены, должен быть прочным;
• стойкость к температурным и механическим нагрузкам;
• стойкость к коррозионным процессам.

Если гильзы устанавливаются с уплотнителем, то в месте стыковки втулки с блоком цилиндров необходимо обеспечить требуемые параметры. При выборе гильз обращайте внимание на такие факторы, как толщина стенок, а также конусность и эллипсность изделий. Некоторые гильзы не предусматривают наличие допуска под дополнительную расточку после установки в блок – данный нюанс также необходимо брать во внимание.

Разновидности гильз

Классификация гильз предполагает их распределение на мокрые, сухие и с воздушным охлаждением.

В случае с мокрыми гильзами наблюдается соприкосновение её поверхности с охлаждающей жидкостью, которая находится в полости двигателя с водяным охлаждением. Отвод тепла при использовании такой гильзы намного лучше, но недостатком является меньшая жёсткость картера двигателя. Ключевое достоинство представлено высоким уровнем ремонтопригодности, поэтому такие гильзы наиболее распространены на двигателях для тракторов и грузовиков. Перед установкой нет необходимости что-либо дорабатывать, а изношенные гильзы сразу заменяются и чаще всего ремонту не подвергают. При осуществлении замены мокрых гильз двигатель даже не снимают с шасси.

Сухие гильзы с охлаждающей жидкостью не соприкасаются. Использование износостойких материалов при их изготовлении позволяет создать оптимальные условия для работы группы цилиндров и поршней. В случае с сухими ремонтными гильзами допускается шлифовка наружной поверхности, чтобы добиться оптимальной плотности прилегания. Фиксация возможна при монтаже нижним, верхним буртом или без упора. Жёсткость блока картера с сухими гильзами более высокая, если сравнивать с мокрыми.

Гильзы, устанавливаемые в двигателях с воздушным охлаждением, представлены отдельно отлитыми цилиндрами с воздушными рёбрами, расположение которых является перпендикулярным относительно оси цилиндра. Фиксация осуществляется с помощью короткий шпилёк через опорный фланец на верхней части картера. Также используются несущие, то есть анкерные шпильки.

Такие гильзы могут быть би- или монометаллическими. Для их изготовления используется несколько сплавов или один металл. При изготовлении биметаллических элементов наиболее востребованными вариантами являются цилиндры из стали или чугуна с рёбрами из алюминия, которые могут быть навиты или залиты. Для изготовления цилиндров из одного металла часто используется чугун. Лёгкие сплавы и сталь имеют меньшее распространение. Двигатели с воздушным охлаждением устанавливаются преимущественно на тяжёлую строительную технику. В качестве примера стоит привести производителя немецких двигателей индустриальной направленности – компанию DEUTZ.

Метод горячего гильзования

Горячее гильзование блока цилиндра подходит для работы с сухими гильзами и предполагает реализацию следующих этапов:

1. Нагревание блока цилиндров до 150 градусов.
2. Охлаждение гильзы с помощью жидкого азота и её дальнейшая обработка специальным средством, благодаря которому установка холодной втулки в горячий блок не вызовет образование конденсата.
3. Установка втулки в посадочное гнездо.

В плане качества такой метод считается наиболее подходящим, поскольку посадка получается плотной, а в зоне соприкосновения гильзы с блоком достигается необходимое натяжение. Под тяжестью собственного веса втулка без труда попадает в гнездо, в крайних случаях необходимо легко постучать молотком.

В двигателях Д-240-го семейства установлены мокрые гильзы

Такие моторы устанавливаются на тракторы Беларусь, ЗИЛ-Бычок, Валдай, экскаваторах погрузчиках, электростанциях – довольно широкий спектр применения

Гильза имеет бурт, который входит в посадочное место на плоскости блока. Ниже, в блоке предусмотрены канавки для резиновых колец. Но это нас сейчас не интересует. Объект нашего интереса — верхний бурт гильзы.

В инструкции по эксплуатации двигателя Д-240 написано: …По окончании запрессовки намеряют выступание бурта гильзы над поверхностью блока индикатором (рис. 2.1.39). Выступание бурта должно быть в пределах 0,065— 0,165 мм. В случае утопания гильз допускается установка медных прокладок под бурт гильзы…

В процессе работы двигателя гильза испытывает нагрузки и вибрацию от протекания рабочего процесса в цилиндре, от чрезмерной перегрузки машины, от неправильной настройки топливной аппаратуры и некачественного топлива, циклические температурные нагрузки и перегрев. Всё это в конечном итоге сказывается на сопряжении бурта гильзы и блока. Гильза, получая некую свободу движения, разбивает бурт и посадку в блоке. Это влечёт за собой завоздушивание системы охлаждения. В некоторых случаях установка новой гильзы в блок с разбитым посадочным местом вызывает, обрыв бурта гильзы.

Финишная обработка цилиндров может включать

• Платохонингование, «выравнивающее» микропрофиль поверхности обработанного цилиндра, благодаря чему сокращается период обкатки мотора.
• Нанесение антифрикционного меднографитового покрытия, которое повышает стойкость поршней и колец к прихватам и задирам при кратковременных перегревах или работе двигателя с повышенными нагрузками.

Помимо стандартных работ по расточке, хонингованию и гильзовке специалисты технических центров компании «Механика» при необходимости могут провести дохонинговку блока цилиндров (восстановление сетки хона), а также оказать дополнительные услуги по ремонту блоков цилиндров двигателей.

Замена гильзы самостоятельно

И переходим непосредственно к самому ремонту двигателя, а именно, замена гильзы – этот метод называется гильзованием.

Установка гильзы происходит разными методами; например, гильзование «сухой гильзы» происходит методом на сухую, подразумевающий перед собой предварительный разогрев.

«Мокрые гильзы», которые проще всего ремонтируются, так как вставляются и удаляются с блока цилиндра вручную. Также при замене самой гильзы иногда приходится растачивать сам блок и тут следует обратить внимание на то, что от точности такой расточки и будет зависеть качество работы нашего двигателя.

Процесс прост, то есть если вы расточили блок с эллипсом, то при запрессовке гильзы, этот эллипс передастся самой гильзе. Но не следует ждать, что вы произвели удачный ремонт двигателя.

Итак, начиная гильзование, к примеру, «мокрых гильз» это более или менее понятно. А вот процедура гильзования «сухих гильз» доставит вам массу хлопот.

Итак, это гильзование происходит с учётом разницы в температуре. Для начала блок цилиндра разогревается газовой горелкой до температуры 150 градусов и после разогрева вставляется подготовленная охлаждённая гильза.

И как практика показывает, такой метод гильзования является на сегодняшний день самым качественным.

Смотрим видео:

Замена гильзы самостоятельно Замена гильзы самостоятельно Замена гильзы самостоятельн

Что называют гильзой двигателя

Гильза цилиндрового блока – это цилиндр из металла, представляющий собой внутреннюю оболочку (вставку) блока цилиндра. Различают два типа гильз, применяемых в автомобильных двигателях:

• «сухие» гильзы – те, которые монтируются в блок цилиндров непосредственно на этапе изготовления нового мотора, и каналы для подачи хладагента в области расположения этой гильзы не предусмотрены;
• «мокрые» гильзы – те, которые со своей внешней стороны соприкасаются с хладагентом, который циркулирует между гильзой и телом блока.

Соответственно, гильзовка – это процесс установки гильз в цилиндры двигателя.
Гильзовка цилиндрового блока может производиться в следующих случаях:

• на этапе производства двигателя;
• на этапе ремонта двигателя.

Эволюция гильзовки на этапе производства двигателя

Основной причиной, по которой инженеры-конструкторы пришли к решению гильзовать двигатель, была настоятельная потребность снизить его вес. Это стало возможным в тот момент, когда для производства блока цилиндров стали применять не чугун, а алюминий.
Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

• он втрое тяжелей, чем алюминий;
• чугун подвержен коррозийным процессам;
• низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

К пятидесятым годам это конструктивное решение стало широко применяться для многих моделей. Но на тот период оставались нерешёнными такие проблемы, как быстрое прогорание прокладок и пониженная жёсткость блока в сочетании с высокой степенью нагрузки на гильзы, поэтому полностью уйти от применения чугуна конструкторам не удавалось.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие». Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.
Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

• плановый;
• преждевременный.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

• длительная эксплуатация мотора на некачественном топливе;
• несвоевременное прохождение технического осмотра;
• плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Технологический процесс гильзовки цилиндрового блока в процессе ремонта двигателя зависит от конструктивных особенностей агрегата.

Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

В каких случаях цилиндр гильзуют?

Такой метод восстановления нормальной работоспособности цилиндра двигателя, как гильзовка, имеет определенные показания к применению. Так, если стенки детали обладают настолько глубокими повреждениями, что не представляется возможным осуществить подстройку под последний ремонтный размер и устранить недостаток другими методами, например, расточкой, используется гильзовка. Если ранее блок был расточен до максимального ремонтного размера, другого варианта, кроме гильзовки, не предусматривается. Бывают моторы, которые вообще не предполагают установки ремонтных поршней. В такой ситуации восстановление блока возможно только с применением гильзовки. Некоторые блоки гильзованы с момента своего производства на заводе, соответственно во время капитального ремонта только меняется гильза.

Заключение

Итак, мы выяснили, что такое гильзовка блока цилиндров двигателя и по какой технологии она производится. Расточка блока – не обязательная мера. Но благодаря ей можно идеально подогнать втулку по размерам. Поэтому многие мастера осуществляют расточку, хонингование и гильзовку в комплексе.

Блок цилиндров двигателя – самая большая массивная деталь корпуса ДВС, условно его можно считать корпусом. Он – опора для подвижных узлов кривошипно-шатунного механизма, в нем располагаются цилиндры, к нему крепятся навесные агрегаты, например, стартер, генератор и т. п.

В этой статье мы расскажем историю создания блока цилиндров, из каких материалов он изготавливается и из каких деталей состоит.

Первый рядный блок цилиндров двигателя придумал немецкий изобретатель Николаус Август Отто, именно он в 1876 году разработал очень эффективный для того времени бензиновый двигатель. V-образный вариант в 1889 году сконструировал Готлиб Даймлер, когда принимал участие в создании усовершенствованного двухцилиндрового двигателя.

После этих событий деталь прошла длинный путь эволюции и стала такой, какая она есть в большинстве современных моторов.

Источники

• https://carnovato.ru/blok-cilindrov-dvigatelja/
• https://techavangard.ru/what-is-made-of-the-engine-block-the-engine-cylinder-block-is-the-place-where-the-crankshaft-is-spinning-madly/
• http://KrutiMotor.ru/gilzovka-bloka-cilindrov-dvigatelya/
• https://auto-gl.ru/2-metoda-gil-zovki-bloka-cilindrov-osobennosti-remontnyh-rabot/
• https://www.mehanika.ru/informatory/publications/kolonka-mastera/d-240/
• https://www.mehanika.ru/repairs/legkovye/bloki-tsilindrov/
• https://sochi-avto-remont. ru/zamena-gilzy-samostoyatelno/
• https://fastmb.ru/soveti_auto/3120-zachem-nuzhna-gilzovka-bloka-cilindrov.html
• https://megus-service.ru/service/remont-dvigatelya/gilzovka-bloka-tsilindrov-dvigatelya.html

Inline 6 против V6 — почему рядные шестерки возвращаются?

Перейти к разделу о наших 10 лучших рядных шестицилиндровых двигателях Бензиновые моторы V6 в процессе.

Но почему этот капитальный ремонт двигателя важен? И со старым V6, и с новым рядным шестицилиндровым двигателем с одинаковым рабочим объемом 3,0 литра вы даже заметите изменение из-за руля?

22

Этот вопрос также относится к последующим разработкам Mercedes-Benz, который также сделал аналогичный переход с силовых установок V6 на рядные шестерки. Тем временем BMW никогда не отказывалась от формата рядной шестерки. Итак, почему возродился интерес к типу двигателя, который многие считали мертвым?

Ну, хотя количество цилиндров осталось прежним, переключение с двух рядов (как в V6) на один приводит к неожиданным отличиям. Вот те, которые будут иметь наибольшее значение для вас, водителя.

Улучшение

Рядный шестицилиндровый двигатель на самом деле более совершенен, чем V6 того же рабочего объема. На самом деле, улучшение качества стало одной из главных причин, по которой Jaguar Land Rover решил вернуться к рядным шестицилиндровым двигателям (от этой конфигурации двигателя компания отказалась несколько десятилетий назад в пользу V6).

22

В рядной шестерке каждый цилиндр, совершающий такт сгорания, уравновешивается другим цилиндром, совершающим такт впуска, и, поскольку эти «парные» цилиндры часто расположены симметрично относительно центральной точки коленчатого вала, В результате очень небольшая вибрация, создаваемая рядным шестицилиндровым двигателем.

V6, напротив, не обладают таким гармоническим преимуществом.

Производительность

Есть и другие преимущества конфигурации рядного шестицилиндрового двигателя — преимущества, которые сосредоточены на повышении мощности за счет более интеллектуальной компоновки.

Благодаря тому, что шестицилиндровые двигатели с турбонаддувом эффективно заменяют более крупные двигатели V8 во многих современных автомобилях, более простая рядная компоновка обеспечивает больше места для размещения устройств, повышающих производительность, таких как турбокомпрессоры, нагнетатели и связанная с ними сантехника.

В то же время двигатель V6 должен располагаться либо в ложбине между головками цилиндров (например, в автомобилях Audi с двигателем V6 с турбонаддувом), либо в ограниченном пространстве по обеим сторонам двигателя (например, Nissan GT-R), что создает тесная и сложная установка турбокомпрессора.

Использование других усилителей мощности, таких как турбонаддув с электроприводом и/или нагнетатель, было бы чрезвычайно сложной задачей для двигателя V6.

А с учетом того, что в мощных автомобилях все чаще используются турбокомпрессоры и нагнетатели с электрическим усилителем — часто оба в одной и той же установке в последовательном расположении, уменьшающем запаздывание, — наличие максимального места для размещения этих элементов означает больший потенциал производительности.

Это несколько иронично, учитывая, что одной из основных причин внедрения двигателей V6 несколько десятилетий назад была их компактность и простота компоновки, но это было в те времена, когда турбонаддув не был таким распространенным явлением, как сейчас.

Звук

Это преимущество может различаться в зависимости от конструкции автомобиля, но в целом рядные шестерки издают более приятный звук выхлопа, чем их аналоги с двигателем V6.

22

Почему? Потому что наличие всех шести выпускных отверстий на одной стороне двигателя означает, что их можно объединить таким образом, чтобы аккуратно отделить выхлопные «импульсы» от каждого цилиндра, что сложнее сделать на V6 (но возможно). Результат: звуковое блаженство для мощных автомобилей с рядной шестеркой.

Стоимость и сложность

Вот НАСТОЯЩАЯ причина, по которой рядные шестерки возвращаются. Теперь для автопроизводителей более выгодно просто устанавливать некоторые размеры сердечника для своих рядных двигателей и добавлять или убирать цилиндры по мере необходимости — инженерный метод, известный как «модульность».

BMW делает это уже много лет — ее рядные шесть, рядные четыре и рядные три двигателя имеют одинаковое критическое расстояние между цилиндрами (расстояние между каждым цилиндром) и измерения рабочего объема цилиндра, как и друг друга, главное отличие количество цилиндров, отлитых в их блоке цилиндров.

Это не то, что можно легко сделать с форматом V6. Mercedes-Benz попытался сделать это, сделав свой первый серийный V6 укороченной версией существующей архитектуры двигателя V8, но при этом ввел компромиссы в конструкции (а именно, использование угла между каждым рядом цилиндров в 90 градусов, а не 60 градусов). угол в градусах, который более характерен для двигателей V6), из-за чего шестицилиндровый двигатель не отличался изысканностью.

22

И это экономит деньги, позволяя одной и той же производственной линии обрабатывать разные двигатели разных размеров. Что это значит для вас? Проще говоря, производители могут использовать деньги, сэкономленные на разработке и производстве двигателей, на другие вещи, такие как автомобильные технологии, более качественные материалы или просто на максимально низкую цену.

Никаких компромиссов в плане безопасности

Соображения безопасности были основной причиной, по которой двигатели V6 заменили рядные шестерки, поскольку их меньшая длина позволила увеличить зоны деформации и свела к минимуму вероятность попадания двигателя в кабину при сильном лобовом столкновении. Это было основной причиной заботы Mercedes-Benz о безопасности, так почему же компания возвращается к рядным шестицилиндровым двигателям для своих больших автомобилей?

Технологический прогресс означает, что «вспомогательное оборудование» двигателя — насос гидроусилителя руля, компрессор кондиционера и генератор — больше не нужно устанавливать вне передней части двигателя, что увеличивает общую длину.

Теперь с электрическим приводом они могут быть размещены в любом месте моторного отсека и, таким образом, уменьшают размеры рядной шестерки до уровня, при котором безопасность при столкновении остается неизменной.

22

Высота рядных двигателей была еще одним вопросом безопасности, на этот раз для защиты пешеходов. И снова на помощь приходят технологии: выдвижные петли теперь могут физически поднимать капот, чтобы дать несчастным пешеходам больше свободы от твердого металла головки блока цилиндров.

Так чего же нам ждать?

В прошлом было так много героев спортивных автомобилей с рядными шестицилиндровыми двигателями. Если новая пара рядных шестицилиндровых двигателей будет хоть немного так же хороша, как эта партия, нас ждет хорошее время.

TVR Speed ​​Six

22

ПРОИЗВОДСТВО: 1999-06
ОБЪЕМ: 3996 куб.см Но получившийся двигатель хорошо соблюдал легендарное имя.

История гласит, что у TVR была мечта построить дорожную версию 7,7-литрового V12 GT1 Cerbera Speed ​​12, пока руководитель компании Питер Уилер не решил, что это слишком опасно.

Затем он получил легкосплавную 4,0-литровую шестерку с сухим картером из проекта, который высвободил 268 кВт / 420 Нм. В Sagaris 2005 года двигатель обрел свою самую дикую форму, развивая мощность 303 кВт/473 Нм при 7500/5000 об/мин, что является зенитом для серийной атмосферной рядной шестерки.

Mercedes-AMG M256

22

ПРОИЗВОДСТВО: 2016-
ОБЪЕМНЫЙ ОБЪЕМ: 2999 куб. см
INDUCTION: Turbo, s/c

Mercedes-Benz M256 вернулся к футеровке шесть поршней подряд после того, как в 1999 году отказался от компоновки, чтобы сосредоточиться на V-образных двигателях. Найденный сегодня в вариантах с 53 значками AMG, гениальность M256 заключается не в огорчительном ворчании V8, а в гибридной интеграции.

Аккумуляторная система на 48 В питает вспомогательные агрегаты, такие как кондиционер и водяной насос, а также электрический нагнетатель, не только освобождая двигатель от паразитного ременного привода, но и помогая золотнику турбонаддува. Затем электродвигатель на выходном валу играет роль стартера и усилителя мощности, обеспечивая мощность 320 кВт, а иногда и 770 Нм.

22

В результате получился двигатель с невероятно плавным и сильным ощущением, настолько же усовершенствованный, насколько и новаторский.

Ford Barra

22

ПРОИЗВОДСТВО: 2002-14
ОБЪЕМНЫЙ ОБЪЕМ: 3983 куб. см
INDUCTION: Turbo

Модель Barra показала, что австралийцы могут построить лучшую шестерку, чем кто-либо другой.

Вдохновенная идея инженера FPV Гордона Барфилда прикрутить большой турбонаддув к совершенно новой 4,0-литровой шестерке Ford с двумя верхними распредвалами, производящей 220 кВт/450 Нм при жалких пяти фунтах на квадратный дюйм. Более поздние версии Ford и FPV продемонстрировали истинный потенциал чугунного блока, кульминацией которого стал Falcon XR6 Sprint, вложивший все самое лучшее в лебединую песню 325 кВт/576 Нм, которая могла выдавать 370 кВт и 650 Нм на перегрузке.

22

Неудивительно, что тюнеры также приложили усилия к двигателю, обнаружив, что мощность в 1000 кВт вполне достижима на стандартном блоке.

BMW S54

22

ПРОИЗВОДСТВО: 2000-06
ОБЪЕМНЫЙ ОБЪЕМ: 3246 куб.см М1. BMW на протяжении десятилетий полагалась на рядную шестерку для своих самых знаковых героев производительности, и S54B32, дебютировавший в E46 M3, является особым событием.

В обычных M3 он выдавал 252 кВт/365 Нм благодаря отдельным корпусам дроссельной заслонки и двойной системе VANOS, а переделка клапанного механизма и новый воздухозаборник из углеродного волокна в версии CSL HP позволили разблокировать дополнительные 13 кВт и 5 Нм.

22

Помимо невероятного шума, издаваемого S54HP при вращении до 8100 об/мин, он также извлекал 83 кВт/115 Нм из каждого литра своего 3246-кубового объема. Достижение, для достижения которого такому двигателю, как 5,0-литровый Coyote V8 Ford Mustang, потребуется 415 кВт/575 Нм.

Mercedes-Benz M198

22

ПРОИЗВОДСТВО: 1954-63
ОБЪЕМ: 2996 см3
INDUCTION: NA

дебютировал на Нью-Йоркском международном автосалоне в 1954. Его донк был основан на M186, установленном в лимузине марки W186 300, который затем был переделан для использования в гоночных автомобилях W194 SL.

Они производили 125 кВт, что достаточно для того, чтобы вывести их на первое место в эндуро «24 часа Ле-Мана» в 1954 году. В отделке дорог инженеры доработали двигатель до M198 с системой непосредственного механического впрыска топлива Bosch (первый серийный автомобиль ), для производства 148 кВт и 275 Нм. В довершение всего, в 1962 году блок был модернизирован до сплава, который намного легче.

Nissan RB26DETT

22

ПРОИЗВОДСТВО: 1989-02
ОБЪЕМНЫЙ ОБЪЕМ: 2568 см3
INDUCTION: Twin-turbo

Хотя двигатель Nissan RB использовался некоторое время, он достиг своего пика, когда его призвали для Skyline GT-R32 Skyline Р. Дебютировав с новым суффиксом «26DETT», он использовал двойные верхние распределительные валы с ременным приводом, чугунный блок, отдельные корпуса дроссельной заслонки и двойные керамические турбины для достижения 205 кВт/355 Нм.

Хотя для своего времени этого было достаточно, соглашение японского джентльмена об ограничении мощности в 206 кВт становилось все более строгим по мере того, как GT-R эволюционировал в облики R33 и R34.

22

Гоночный рекорд двигателя в Группе А с R32 намекал на его возможности, как и образцы тюнинга, в то время как Nismo продемонстрировал свой производственный потенциал, расточив их до 2,8 литров для GT-R Z-Tune 2004 года. Они составили 368 кВт/540 Нм.

Chrysler Hemi 6

22

Производится: 1972-73
Смещение: 4342CC
Индукция: NA

Австралии Сначала на вкус шесть с истинным V8 Grunt, когда Chrysler OZ свернулся на его мореализа.72 Зарядное устройство E49.

Несмотря на то, что австралийский двигатель Hemi с верхним расположением клапанов был довольно простым, выпускные и впускные отверстия располагались с одной стороны, оказалось, что замены рабочему объему не существует. Переработав 4,3-литровый двигатель, использовавшийся в Charger E38 1971 года, двигатель E49 всасывал воздух через тройные Webers, чтобы выдавать 225 кВт/441 Нм.

22

Забудьте о Holden Torana GT-R XU-1, этот Chrysler заменил легендарный Ford GT-HO Phase III V8 на киловатты. Хотя E49 не выиграла Батерст, она преодолела четверть мили за 14,4 секунды и заслужила статус местной легенды.

Jaguar XK6

22

ПРОИЗВОДСТВО: 1949-92
ОБЪЕМНЫЙ ОБЪЕМ: 3442 см3
INDUCTION: нет данных

Украшенный и универсальный, XK6 оснащается всем, от великолепных E-образных современных танков. Его легенда началась с 3,4-литровой шестерки DOHC с поперечным потоком, которая разогнала XK120 до 205 км/ч и установила рекорд скорости серийного автомобиля в 1949 году, прежде чем претендовать на 24 часа Ле-Мана в 1951 и 1953 годах на носу C-Type.

Последующий D-Type участвовал в великих гонках в 1955, 1956 и 1957 годах, когда частник участвовал в гонках на более крупной 3,8-литровой версии.

Но именно в XK-SS 1957 года, дорожном D-Type, 3,4-литровый двигатель действительно показал свои мускулы мощностью 195 кВт.

Toyota 2JZ-GTE

22

ПРОИЗВОДСТВО: 1991-02
ОБЪЕМ: 2997 куб. см принадлежал Супре.

Сила была ключевым моментом в чистом дизайне 2JZ-GTE, который неожиданно превратился в чугунный блок. В нем также использовалась закрытая дека, кованый коленчатый вал, квадратное отверстие и ход поршня.

Последовательные турбины могли развивать мощность 243 кВт и 431 Нм через 3,0-литровый двигатель, чего было достаточно, чтобы разогнать ограниченную Supra до 290 км/ч, но двигатель быстро нашел свое применение на вторичном рынке, который обнаружил, что может легко получить 745 кВт с некоторыми модификациями.

BMW S58

22

ПРОИЗВОДСТВО: 2019-
ОБЪЕМ: 2993 куб. см смирись с этим.

Двигатель по-прежнему раскручивается до 7200 об/мин. Головка блока цилиндров, напечатанная на 3D-принтере, кованые поршни и более низкая степень сжатия не только выжимают внушительные 375 кВт/650 Нм всего из 3,0 литров, но и послушнее и плавнее в подаче — как мы обнаружили в X3 M.

22

Небольшое снижение веса также позволяет использовать новый M4 GT3, заменяющий M6 с двигателем V8. Это подтверждает, что его блок с закрытой декой и кованая рукоятка достаточно прочны, чтобы выдерживать серьезный автоспорт.

Предостережения?

Итак, при таком большом количестве преимуществ рядных шестерок, неужели V6 не в долгу? Не совсем, из-за одного простого факта — рядные шестерки чрезвычайно сложно упаковать в любой автомобиль, который не имеет продольного расположения двигателя, где двигатель направлен в ту же сторону, что и направление движения автомобиля. Большие автомобили с поперечным расположением двигателя (где двигатель расположен сбоку), такие как Toyota Kluger, требуют мощности шести цилиндров в компактном корпусе, поэтому для этих автомобилей V6 по-прежнему является лучшим выбором.

Но для заднеприводных (или полноприводных) спортивных автомобилей и больших роскошных седанов рядная шестерка, похоже, снова в моде.

ПОДРОБНЕЕ Шесть лучших шестицилиндровых двигателей с турбонаддувом

Louis Cordony

Contributor

Tony O’Kane

Contributor

Pro-Line Защита двигателя от износа | LIQUI MOLY

Pro-Line Защита двигателя от износа | ЛИКВИ МОЛИ

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Wähle ein anderes Land oder eine andere Region, um Inhalte für deinen Standort zu sehen. Выберите другую страну или регион, чтобы просмотреть контент для вашего местоположения. Seleccione otro país о регионе пункт вер эль contenido де су ubicación. Selecteer een ander земля из een andere regio om de inhoud van uw locatie te zien. Vælg et andet land eller område for at se indhold, der er specifikt для размещения шума. Voit katsoa paikallista sisältöä valitsemalla jonkin toisen maan tai alueen. Choisissez un pays ou une région pour afficher le contenu spécifique à votre emplacement géographique. Επίλεξε μια άλλη χώρα ή περιοχή, για να δεις περιεχόμενο σχετικό με την. Scegli il Paese о territorio в cui sei для vedere я contenuti locali. 別の国または地域を選択して、あなたの場所のコンテンツを表示してください。 Velg et annet land eller region for å se innhold som gjelder der. Escolha para ver conteúdos específicos noutro país ou região. Välj ett annat land eller område for att se det innehåll som finns där. Konumunuza özel içerikleri görmek yapmak için başka bir ülkeyi veya bölgeyi seçin. Chọn quốc gia hoặc khu vực khac để xem nội dung cho địa điểm của bạn

Смазка MoS2 с низким коэффициентом трения создает прочную скользящую пленку на всех трущихся и скользящих поверхностях. Это уменьшает трение, гарантируя более плавную работу агрегатов. Это дает следующие преимущества: значительная экономия топлива и масла, научно доказанное снижение износа, меньшее количество поломок и выдающиеся антифрикционные свойства. Узнать больше

• повышает плавность работы
• совместимость с фильтрами тонкой очистки
• выдающиеся аварийно-спасательные свойства
• без депозитов
• смешивается со всеми имеющимися в продаже моторными маслами
Показать больше

Источники снабжения

Доступно поблизости в наших дилерских центрах

Заказывайте онлайн в магазинах-партнерах

Смазка MoS2 с низким коэффициентом трения создает прочную скользящую пленку на всех трущихся и скользящих поверхностях. Это уменьшает трение, гарантируя более плавную работу агрегатов. Это дает следующие преимущества: значительная экономия топлива и масла, научно доказанное снижение износа, меньшее количество поломок и выдающиеся антифрикционные свойства.

Для всех бензиновых и дизельных двигателей с сажевым фильтром и без него. Можно смешивать со всеми имеющимися в продаже моторными маслами. 1 л достаточно для ок. 25 л моторного масла. Протестировано для использования с турбонагнетателями и каталитическими нейтрализаторами.

Заявка

Содержимого достаточно для обработки до 25 литров моторного масла. Продукт можно добавлять в моторное масло в любое время.
Примечание: Не использовать в системах автомобилей с мокрым сцеплением!

Информация о продукте

Паспорта безопасности

Изображения и графика

Изображение товара JPEG

Моторные масла — Сделано в Германии

Уже не одно десятилетие фирменное масло сделано в Германии! Посмотрите здесь, какие награды мы уже получили

Имя/Псевдоним

Пожалуйста, введите ваше имя

Фамилия (Необязательно)

Электронный адрес (Необязательно)

Пожалуйста, укажите действительный адрес электронной почты

Резюме вашего отзыва

Пожалуйста, предоставьте краткую информацию

Обзор

Пожалуйста, предоставьте описание рейтинга

Я согласен с публикацией и условиями оценки.

Для того, чтобы иметь возможность реагировать на ваши отзывы и в результате улучшать наш сервис, мы будем связываться с вами в отдельных случаях, при необходимости, с индивидуальными запросами и всегда с запросом на подтверждение вашего рейтинга на указанный вами адрес электронной почты при условии (статья 6 (1) лит. f DSGVO).

Ваше мнение важно для нас!

Будьте первопроходцами и оцените продукт, чтобы другие могли воспользоваться вашим опытом, а мы могли продолжать его оптимизировать!

Джейн Доу 06.10.2022

Integer aliquam sollictudin tortor, ac pretium risus rutrum at. Curabitur nec iaculis lectus, vitae blandit tellus.

Джейн Доу 06.10.2022

Integer aliquam sollictudin tortor, ac pretium risus rutrum at. Curabitur nec iaculis lectus, vitae blandit tellus.

Бизнес-клиенты

Свяжитесь с нашими специалистами прямо сейчас. Найдите нужное контактное лицо в вашем районе.

Частные клиенты

Найдите подходящих дилеров в вашем регионе. Быстро и легко с нашим поиском источника поставок.

Поставщики двигателей внутреннего сгорания идут по тонкой грани при переходе на электромобили

5 октября 2022 г. 05:03

Поставщики, производящие детали для двигателей внутреннего сгорания, стоят перед трудным выбором: изменить свою бизнес-стратегию или вымирать.

Рейтер

Рабочий с литой алюминиевой деталью на заводе Evtec в Киддерминстере, Англия. Ранее компания делала ставку на дизельные компоненты.

КИДДЕРМИНСТЕР, Англия — Производители автомобильных деталей, присматривающиеся к многообещающему рынку электромобилей, сталкиваются с серьезной проблемой отложенного удовлетворения.

До тех пор, пока электромобили не станут по-настоящему популярными, производителям деталей для двигателей предстоит несколько опасных лет, когда им придется вкладывать значительные средства в новое оборудование, одновременно борясь с падением продаж автомобилей, работающих на ископаемом топливе.

Evtec Aluminium, небольшой поставщик с двумя заводами в Англии, тому пример. Едва выжил.

В течение последнего десятилетия в Европейском союзе, когда Великобритания еще была его членом, дизельное топливо было зеленым топливом будущего. Автопроизводители, в том числе Jaguar Land Rover, главный клиент Evtec, инвестировали десятки миллиардов долларов в новые дизельные модели и производственные мощности.

• Подробнее: Почему европейские заводы по производству двигателей внутреннего сгорания находятся на перепутье

Поставщики последовали их примеру. Evtec, тогда известная как Liberty Aluminium, инвестировала десятки миллионов долларов в новые машины, некоторые из которых простаивают, но все еще окупаются.

Затем ЕС, отчасти подстрекаемый скандалом Volkswagen с мошенничеством с выбросами, быстро отказался от дизельного топлива в пользу электромобилей и теперь планирует фактически запретить продажу автомобилей с двигателем внутреннего сгорания к 2035 году. сказал бизнес-директор Evtec Бретт Паркер во время экскурсии по полупустому литейному цеху компании в Киддерминстере, что в Мидлендсе, историческом центре британской автомобильной промышленности. «К сожалению, мы поставили не на ту лошадь».

«Мы исходили из того, что будущее за дизельным топливом, — сказал Бретт Паркер, коммерческий директор Evtec (на фото). «К сожалению, мы поставили не на ту лошадь».

Спасен инвестором

Компания Evtec была спасена в прошлом году, когда ее купила группа под руководством инвестора Дэвида Робертса. Робертс говорит, что литейный завод Evtec в Киддерминстере является самым современным в Великобритании — огромные машины здесь перекачивают расплавленный алюминий, нагретый примерно до 660 градусов по Цельсию, в отливки для изготовления сложных форм — и это принесет пользу, поскольку британские автопроизводители стремятся создавать электромобили, для которых нужны алюминиевые детали.

«Для меня не составляло труда инвестировать в этот бизнес, — сказал Робертс.

Еще в 2015 году дизель составлял почти 52 процента продаж автомобилей в ЕС. После скандала с VW и перехода на электромобили дизельное топливо упало до 19,6% продаж в ЕС в 2021 году и еще больше упало в этом году. В Великобритании продажи автомобилей с дизельными двигателями сократились вдвое и составили всего 8,2 процента в 2021 году.

Продажи автомобилей с бензиновыми двигателями в ЕС снизились примерно до 40 процентов в 2021 году по сравнению с более чем 45 процентами в 2015 году и будут падать еще больше, поскольку Европа переходит на электромобили.

Крупные поставщики деталей для двигателей, такие как Vitesco и Schaeffler, уже вкладывают средства в переход на электродвигатели, но более мелкие игроки, такие как Evtec, для которых данные отслеживания недоступны, должны адаптироваться или умереть.

«Производители деталей для двигателей являются эпицентром наибольшей боли в этом переходе, потому что у них наименьшая мобильность в мире электромобилей», — сказал Марк Уэйкфилд, глобальный соруководитель автомобильной и промышленной практики AlixPartners.

Некоторые крупные автопроизводители предупреждают об огромных потерях рабочих мест, поскольку двигатели электромобилей состоят только из одной трети деталей двигателя внутреннего сгорания и требуют меньше труда.

Чем меньше деталей, тем меньше поставщиков.

Поставщики деталей двигателей должны либо преобразоваться в бизнес, ориентированный на электромобили, либо диверсифицироваться в другие отрасли, производящие детали для всего, от тяжелого оборудования до фенов. Или выйти из бизнеса.

«Люди должны понимать, что этот переход дорого обходится», — сказал Робертс, инвестор Evtec. «У всех нас есть своя долина смерти, чтобы добраться до электромобилей, но для некоторых поставщиков это будет намного сложнее».

Работник Evtec обрызгивает водой машину для литья алюминия в перерывах между использованием на литейном заводе компании, производящем детали для дизельных двигателей,

‘Невозможно расти без денег’

Снижение продаж автомобилей с двигателями внутреннего сгорания уже привело к сокращению рабочих мест. Stellantis, например, переводит свой завод в Тремери, Франция, который долгое время был крупнейшим в мире заводом по производству дизельных двигателей, на электродвигатели. Сейчас в Тремери работает 2400 человек по сравнению с 3000 в 2019 году. Многие другие не будут заменены, когда они уйдут на пенсию. .

Немецкий поставщик Bosch переводит свой завод в Родезе на юге Франции с дизельных форсунок на новую продукцию, включая водородные топливные элементы, сократив 750 из 1250 рабочих мест.

Консультант по автомобильной промышленности Бернд Бор сказал, что более крупные и состоятельные поставщики, скорее всего, будут «последним человеком, стоящим на ногах» для поставки конкретной детали. «Многие компании борются за кусок пирога все меньше и меньше, и вопрос в том, кто получит этот объем?» он сказал.

Поставщик силовых агрегатов Vitesco специализируется на двигателях внутреннего сгорания, но к 2030 году компания ожидает, что на электромобили будет приходиться 70 процентов продаж. В январе немецкий поставщик разделит свой бизнес на два основных подразделения, одно из которых будет заниматься компонентами для электромобилей, а другое — дизельными технологиями с более высокой стоимостью, чтобы получать наличные деньги по мере того, как этот бизнес сворачивается.

«Мы должны собрать необходимые средства, чтобы инвестировать в будущее», — сказал генеральный директор Vitesco Андреас Вольф. «Я не могу расти без денег».

Некоторые части бизнеса, которые больше не считаются основными, будут закрыты или проданы.

Поставщик запчастей Schaeffler ожидает, что его будущий бизнес по производству электромобилей будет меньше, чем сегодняшние продажи двигателей внутреннего сгорания, поэтому немецкая компания сосредоточена на диверсификации своей клиентской базы. Например, шарикоподшипники, которые Schaeffler продает автопроизводителям, могут быть проданы другим отраслям.

‘Другие могут уйти’

Мелкие поставщики уже борются с растущими ценами на сырье и энергию, а также с необходимостью инвестировать в экологически чистые продукты для достижения климатических целей автопроизводителей. Финансирование нового оборудования для производства запчастей для электромобилей может быть затруднено.

Инвестор Evtec Робертс сказал, что у компании есть бизнес на запчасти для электромобилей Jaguar Land Rover на сумму около 330 миллионов фунтов стерлингов в рамках семилетнего контракта, а также около 250 миллионов фунтов стерлингов с другими автопроизводителями.

Но из-за длительных сроков поставки в автомобильной промышленности модели по этим контрактам не будут запущены в производство в течение двух-трех лет. Evtec должна потратить до 70 миллионов фунтов стерлингов на новые инструменты и машины для этих контрактов, из которых Робертс заплатит половину, задолго до того, как появится какой-либо доход.

Evtec также пользуется поддержкой JLR, которая считает себя стратегическим поставщиком.

«Наши поставщики играют ключевую роль в нашей трансформации», — сказал представитель JLR. «Мы тесно сотрудничаем с ними во время перехода автомобильной промышленности… на электрификацию».

По оценкам AlixPartners, автопроизводители выделили 526 миллиардов долларов на переход на электромобили, и, если они не решат заранее проблемы с поставщиками, они могут потратить на их устранение еще 70 миллиардов долларов.

Поставщики, производящие ключевые компоненты, могут быть спасены, но автопроизводители не могут позволить себе слишком большую финансовую помощь, сказал Уэйкфилд.

Компания Parker из Evtec заявила, что инвестор, поддержавший ее переход, в краткосрочной перспективе рассчитывает «залатать пробелы» в доходах.

No related posts.
