Роторно — поршневой двигатель (двигатель Ванкеля)

Роторно-поршневой двигатель или двигатель Ванкеля представляет собой мотор, где главным рабочим элементом осуществляются планетарные круговые движения. Это принципиально другой вид двигателя, отличный от поршневых собратьев в семействе ДВС.

В конструкции такого агрегата используется ротор (поршень) с тремя гранями, внешне образующим треугольник Рело, осуществляющий круговые движения в цилиндре особого профиля. Чаще всего поверхность цилиндра исполнена по эпитрохоиде (плоской кривой, полученной точкой, которая жестко связана с окружностью, осуществляющей движение по внешней стороне другой окружности). На практике можно встретить цилиндр и ротор иных форм.

Составные элементы и принцип работы

Устройство двигателя типа РПД предельно проста и компактна. На ось агрегата устанавливается ротор, который крепко соединяется с шестерней. Последняя сцепляется со статором. Ротор, имеющий три грани, двигается по эпитрохоидальной цилиндрической плоскости. В результате чего сменяющиеся объемы рабочих камер цилиндра отсекаются с помощью трех клапанов. Уплотнительные пластины (торцевого и радиального типа) прижимаются к цилиндру под действием газа и за счет действия центростремительных сил и ленточных пружин. Получаются 3 изолированные камеры разные по объемным размерам. Здесь осуществляются процессы сжимания поступившей смеси горючего и воздуха, расширения газов, оказывающих давление на рабочую поверхность ротора и очищающих камеру сгорания от газов. На эксцентриковую ось передается круговое движение ротора. Сама ось находится на подшипниках и передает момент вращения на механизмы трансмиссии. В этих моторах осуществляется одновременная работа двух механических пар. Одна, которая состоит из шестерен, регулирует движение самого ротора. Другая — преобразует вращающиеся движение поршня во вращающиеся движения эксцентриковой оси.

Детали Роторно-поршневого двигателя

   Принцип работы двигателя Ванкеля

На примере двигателей, установленных на автомобилях ВАЗ, можно назвать следующие технические характеристики:

— 1,308 см3 – рабочий объем камеры РПД;
— 103 кВт/6000 мин-1 – номинальная мощность;
— 130 кг масса двигателя;
— 125000 км – ресурс двигателя до первого полного его ремонта.

Смесеобразование

В теории в РПД применяют несколько разновидностей смесеобразования: внешнее и внутреннее, на основе жидких, твердых, газообразных видов топлива.
Касательно твердых видов топлива стоит отметить, что их первоначально газифицируют в газогенераторах, так как они приводят к повышенному золообразованию в цилиндрах. Поэтому большее распространение на практике получили газообразные и жидкие топлива.
Сам механизм образования смеси в двигателях Ванкеля будет зависеть от вида применяемого топлива.
При использовании газообразного топлива его смешение с воздухом происходит в специальном отсеке на входе в двигатель. Горючая смесь в цилиндры поступает в готовом виде.

Из жидкого топлива смесь приготавливается следующим образом:

1. Воздух смешивается с жидким топливом перед поступлением в цилиндры, куда поступает горючая смесь.
2. В цилиндры двигателя жидкое топливо и воздух поступают по отдельности, и уже внутри цилиндра происходит их смешивание. Рабочая смесь получается при соприкосновении их с остаточными газами.

Соответственно, топливно-воздушная смесь может готовиться вне цилиндров или внутри их. От этого идет разделение двигателей с внутренним или внешним образованием смеси.

Особенности РПД

Преимущества

Преимущества двигателей роторно-поршневого типа по сравнению со стандартными бензиновыми двигателями:

— Низкие показатели уровня вибрации.
В моторах типа РПД отсутствует преобразование возвратно-поступательного движения во вращательное, что позволяет агрегату выдержать высокие обороты с меньшими вибрациями.

— Хорошие динамические характеристики.
Благодаря своему устройству такой мотор, установленный в машине, позволяет ее разогнать выше 100 км/ч на высоких оборотах без избыточной нагрузки.

— Хорошие показатели удельной мощности при малой массе.
Из-за отсутствия в конструкции двигателя коленчатого вала и шатунов достигается небольшая масса движущихся частей в РПД.

— В двигателях такого типа практически отсутствует система смазки.
Непосредственно в топливо добавляется масло. Топливно-воздушная смесь сама осуществляет смазывание пар трения.

— Мотор роторно-поршневого типа имеет небольшие габаритные размеры.
Установленный роторно-поршневой мотор позволяет максимально использовать полезное пространство моторного отсека автомобиля, равномерно распределить нагрузку на оси автомашины и лучше рассчитать расположение элементов коробки передач и узлов. Например, четырехтактный двигатель такой же мощности будет в два раза больше роторного двигателя.

Недостатки двигателя Ванкеля

— Качество моторного масла.
При эксплуатации такого типа двигателей необходимо уделять должное внимание к качественному составу масла, применяемого в двигателях Ванкеля. Ротор и находящаяся внутри камера двигателя имеют большую площадь соприкосновения, соответственно, износ двигателя происходит быстрее, а также такой двигатель постоянно перегревается. Нерегулярная смена масла наносит огромный урон двигателю. Износ мотора возрастает в разы из-за наличия абразивных частиц в отработанном масле.

— Качество свечей зажигания.
Эксплуатантам таких двигателей приходится быть особо требовательным к качественному составу свечей. В камере сгорания из-за ее небольшого объема, протяженной формы и высокой температуры затруднен процесс зажигания смеси. Следствием является повышенная рабочая температура и периодическая детонация камеры сгорания.

— Материалы уплотнительных элементов.
Существенной недоработкой мотора типа РПД можно назвать ненадежную организацию уплотнений промежутков между камерой, где сгорает топливо, и ротором. Устройство ротора такого мотора достаточно сложное, поэтому уплотнения требуются и по граням ротора, и по боковой поверхности, имеющей соприкосновение с крышками двигателя. Поверхности, которые подвергаются трению, необходимо постоянно смазывать, что выливается в повышенный расход масла. Практика показывает, что мотор типа РПД может потребить от 400 гр до 1 кг масла на каждые 1000 км. Снижаются экологичные показатели работы двигателя, так как горючее сгорает вместе с маслом, в результате в окружающую среду выбрасывается большое количество вредных веществ.

Из-за своих недоработок такие моторы не получили широкого распространения в автомобилестроении и в изготовлении мотоциклов. Но на базе РПД изготавливаются компрессоры и насосы. Авиамоделисты часто используют такие двигатели для конструирования своих моделей. Из-за невысоких требований к экономичности и надежности конструкторы не применяют сложную систему уплотнений в таких моторах, что значительно снижает его себестоимость. Простота его конструкции позволяет без проблем встроить в авиамодель.

КПД роторно-поршневой конструкции

Не смотря на ряд недоработок, проведенные исследования показали, что общий КПД двигателя Ванкеля довольно-таки высокий по современным меркам. Его значение составляет 40 – 45%. Для сравнения, у поршневых двигателей внутреннего сгорания КПД составляет 25%, у современных турбодизелей – около 40%.

Самый высокий КПД у поршневых дизельных двигателей составляет 50%. До настоящего времени ученые продолжают работу по изысканию резервов для повышения КПД двигателей.

Итоговый КПД работы мотора состоит из трех основных частей:

1. Топливная эффективность (показатель, характеризующий рациональное использование горючего в моторе).

Исследования в этой области показывают, что только 75% горючего сгорает в полном объеме. Есть мнение, что данная проблема решается путем разделения процессов сгорания и расширения газов. Необходимо предусмотреть обустройство специальных камер при оптимальных условиях. Горение должно происходить в замкнутом объеме, при условии нарастания температурных показателей и давления, расширительный процесс должен происходить при невысоких показателях температур.

2. КПД механический (характеризует работу, результатом которой стало образование переданного потребителю крутящего момента главной оси).

Порядка 10% работы мотора расходуется на приведение в движение вспомогательных узлов и механизмов. Исправить данную недоработку можно путем внесения изменений в устройство двигателя: когда главный движущийся рабочий элемент не прикасается к неподвижному корпусу. Постоянное плечо крутящего момента должно присутствовать на всем пути следования основного рабочего элемента.

3. Термическая эффективность (показатель, отражающий количество тепловой энергии, образованной от сжигания горючего, преобразующейся в полезную работу).

На практике 65% полученной тепловой энергии улетучивается с отработанными газами во внешнюю среду. Ряд исследований показал, что можно добиться повышения показателей термической эффективности в том случае, когда конструкция мотора позволяла бы осуществлять сгорание горючего в теплоизолированной камере, чтобы с самого начала достигались максимальные показатели температуры, а в конце эта температура понижалась до минимальных значений путем включения паровой фазы.

Современное состояние роторно-поршневого двигателя

На пути массового применения двигателя встали значительные технические трудности:
— отработка качественного рабочего процесса в камере неблагоприятной формы;
— обеспечение герметичности уплотнения рабочих объемов;
— проектировка и создания конструкции корпусных деталей, которые надежно прослужат весь жизненный цикл работы двигателя без коробления при неравномерном нагрева этих деталей.
В результате огромной проделанной научно-исследовательской и опытно-конструкторской работы этим фирмам удалось решить почти все наиболее сложные технические задачи на пути создания РПД и выйти на этап их промышленного производства.

Первый массовый автомобиль NSU Spider с РПД начала выпускать фирма NSU Motorenwerke. Вследствие частых переборок двигателей из-за выше сказанных технических проблем на раннем этапе развития конструкции двигателя Ванкеля, взятые NSU гарантийные обязательства привели ее к финансовому краху и банкротству и последовавшему слиянию с Audi в 1969 году.
Между 1964 и 1967 годом произведено 2375 автомобилей. В 1967 году Spider был снят с производства и заменён на NSU Ro80 с роторным двигателем второго поколения; за десять лет производства Ro80 выпущено 37398 машин.

Наиболее успешно с данными проблемами справились инженеры фирмы Mazda. Она и остается единственным массовым производителем машин с роторно-поршневыми двигателями. Доработанный мотор серийно начался ставить на автомобиль Mazda RX-7 с 1978 года. С 2003 преемственность приняла модель Mazda RX-8, она и является на данный момент массовой и единственной версией автомобиля с двигателем Ванкеля.

Российские РПД

Первое упоминание о роторном двигателе в Советском Союзе относится к 60-м годам. Исследовательские работы по роторно-поршневым двигателям начались в 1961 году, соответствующим постановлением Минавтопрома и Минсельхозмаша СССР. Промышленное же изучение с дальнейшем выводом на производство данной конструкции началось в 1974 году на ВАЗе. специально для этого было создано Специальное конструкторское бюро роторно-поршневых двигателей (СКБ РПД). Поскольку лицензию купить не было возможности, был разобран и скопирован серийный «ванкель» от NSU Ro80. На этой основе разработали и собрали двигатель Ваз-311, а произошло это знаменательное событие в 1976 году. На ВАЗе разрабатывали целую линейку РПД от 40 до 200 сильных двигателей. Доработка конструкции тянулась почти шесть лет. Удалось решить целый ряд технических проблем связанные с работоспособностью газовых и маслосъемных уплотнений, подшипников, отладить эффективный рабочий процесс в камере неблагоприятной формы. Свой первый серийный автомобиль ВАЗ с роторным двигателем под капотом представил публике в 1982 году, это был Ваз-21018. Машина внешне и конструктивно была как и все модели данной линейки, за одним исключением, а именно, под капотом стоял односекционный роторный двигатель мощностью 70 л.с. Длительность разработки не помешала случиться конфузу: на всех 50 опытных машинах при эксплуатации возникли поломки мотора, заставившие завод установить на его место обычный поршневой.

Ваз 21018 с Роторно-поршневым двигателем

Установив, что причиной неполадок являлись вибрации механизмов и ненадёжность уплотнений, конструкторы предприняли спасти проект. Уже в 83-ем появились двухсекционные Ваз-411 и Ваз-413 (мощностью, соответственно, 120 и 140 л.с.). Несмотря на низкую экономичность и малый ресурс, сфера применения роторного двигателя всё-таки нашлась – ГАИ, КГБ и МВД требовались мощные и незаметные машины. Оснащённые роторными двигателями «Жигули» и «Волги» легко догоняли иномарки.

С 80-ых годов 20 века СКБ был увлечён новой темой – применение роторных двигателей в смежной отрасли — авиационной. Отход от основной отрасли применения РПД привело к тому, что для переднеприводных машин роторный двигатель Ваз-414 создаётся лишь к 1992 году, да ещё три года доводится. В 1995 году Ваз-415 был представлен к сертификации. В отличие от предшественников он универсален, и может устанавливаться под капотом как заднеприводных («классика» и ГАЗ), так и переднеприводных машин (ВАЗ, Москвич). Двухсекционный «Ванкель» имеет рабочий объём 1308 см3 и развивает мощность 135 л.с. при 6000об/мин. «Девяносто девятую» он ускоряет до сотни за 9 секунд.

Роторно-поршневой двигатель ВАЗ-414

На данный момент проект по разработке и внедрения отечественного РПД заморожен.

Ниже представлено видео устройства и работы двигателя Ванкеля.

схема устройства РПД, плюсы и минусы

На чтение 8 мин Просмотров 12. 7к. Опубликовано 31.10.2019 Обновлено 19.11.2019

Чтобы понять, почему промышленники прекратили оснащение автомобилей силовыми агрегатами этого типа, полезно ознакомиться с принципом работы роторного двигателя. Зная основные характеристики, конструкцию, достоинства и недостатки, изучив разновидности РПД, можно оценить перспективы и вероятность последующего серийного выпуска таких моделей машин.

Содержание

1. Принцип работы роторного двигателя
2. Схема устройства РПД
3. Мощность и ресурс
4. Достоинства и недостатки роторного двигателя
5. Достоинства РПД
6. Недостатки РПД
7. Машины с роторным двигателем
8. В заключение

Принцип работы роторного двигателя

Роторный мотор работает по схеме, отличающейся от технологии, характерной для стандартного ДВС с поршнями в качестве основного подвижного элемента. Кроме того, силовые агрегаты имеют различную конструкцию.

По аналогии с поршневым двигателем принцип действия РПД базируется на преобразовании энергии, получаемой в результате сгорания воздушно-топливной смеси. В первом случае давление, создаваемое в цилиндрах при сжигании горючего, вынуждает поршни двигаться. Возвратно-поступательные движения шатун и коленчатый вал преобразуют во вращательные, которые заставляют крутиться колеса.

Ротор движется во внутренней полости овальной капсулы, передавая мощность сцеплению и коробке передач. Благодаря треугольной форме, он выдавливает энергию топлива, направляя через трансмиссию на колесную систему. Обязательное условие – в качестве материала используется легированная сталь.

Внутри цилиндра, где располагается ротор, происходят следующие процессы:

1. воздушно-топливная смесь сжимается;
2. впрыскивается очередная доза горючего;
3. поступает кислород;
4. топливо воспламеняется;
5. сгоревшие элементы направляются в выпускное отверстие.

Треугольный ротор закрепляется на особом механизме. При запуске двигателя он выполняет специфические движения, не вращаясь, а как бы бегая внутри овальной капсулы.

Благодаря своей форме, он образует в корпусе 3 изолированные камеры.

В них наблюдаются такие процессы:

• в первую полость через впускное окно подается горючее и всасывается кислород, при перемешивании образующие воздушно-топливную смесь;
• во втором отсеке происходит сжатие и воспламенение;
• продукты сгорания вытесняются в выпускное отверстие из третьей камеры.

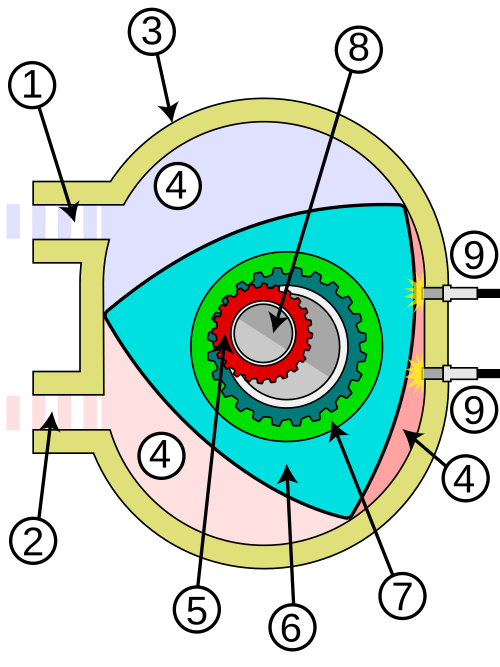

Схема устройства РПД

В конструкцию РПД входят следующие элементы:

1. Ротор с 3 выпуклыми гранями, выполняющими функции поршня. За счет углублений увеличивается скорость вращения, образуется больше пространства для воздушно-топливной смеси.
2. Пластины из металла, закрепленные на вершинах каждой из сторон. Их предназначение – формирование полостей в корпусе, где происходят рабочие процессы силовой установки.
3. 2 металлических кольца на гранях ротора служат для образования камерных стенок.
4. В центре конструкции располагаются 2 больших колеса с большим количеством зубьев, вращающихся вокруг шестерней меньшего диаметра. Зубчатая передача соединена с приводным устройством, закрепленном на выходном валу. Направление и траектория движения внутри камеры зависят от этого соединения.
5. Корпус ротора. Изготавливается в форме условного овала. Такая конфигурация обеспечивает постоянный контакт вершин треугольника со стенками капсулы, создавая 3 изолированных объема газа.
6. Окна впрыска и выхлопа. Клапанов не имеют. Впускное отверстие соединено с системой подачи топлива, а выпускное – с выхлопной трубой.
7. Выходной вал с эксцентриковой конструкцией. На нем расположены особые кулачки, смещенные относительно осевой линии. На каждый из этих выступов надевается отдельный ротор. Благодаря несимметричной установке, происходит неравномерное распределение силы давления. Это приводит к образованию крутящего момента, вызывающего стабильную работу силовой установки, основанную на оборотах вала.

5 основных слоев, скрепленных по окружности длинными шурупами, составляют стандартную конструкцию двухроторного двигателя. При этом создаются условия для свободной циркуляции охлаждающей жидкости внутри системы. Движущиеся части, представленные 2 роторами и эксцентриковым выходным валом, располагаются между 2 стационарными участками.

Мощность и ресурс

По сравнению со стандартным ДВС, роторный агрегат характеризуется большей удельной мощностью, которая измеряется в л.с./кг. Это объясняется меньшей массой подвижных деталей, составляющих конструкцию РПД. Обоснование – отсутствие газораспределительного механизма, клапанной системы, коленчатого вала и шатунов.

Кроме того, однороторный двигатель преобразует энергию сгорания топлива во вращательное движение на протяжении ¾ тактов рабочего цикла. Для поршневых моторов этот показатель снижен до ¼.

В результате при вместимости цилиндров 1,3 л современный РПД серийного производства развивает мощность до 220 л.с. А если базовая конструкция дополнена турбинным надувом, то до 350 л.с.

До 2011 г. только японские промышленники концерна «Мазда» выпускали автомобили с двигателями роторного типа. А потом и они сняли агрегат с производства. Вероятная причина – заниженный ресурс силовой установки. До первого капитального ремонта транспортные средства проезжают всего 100 тыс. км. При аккуратном стиле вождения и бережном отношении пробег увеличивается до 200 тыс. км.

Уязвимое звено – уплотнители ротора, страдающие от перегрева и высоких нагрузок. Кроме этих факторов на них оказывают негативное влияние детонация и износ подшипников, расположенных на эксцентриковом валу.

Впервые машина с роторным силовым агрегатом вышла на трассу для тестирования в 1958 г. У истоков его создания стоит Феликс Ванкель, именем которого часто называют РПД.

Игнорируя достоинства изобретения немецкого инженера, работавшего над ним совместно с коллегой-единомышленником Вальтером Фройде, многие автопромышленники не рискнули устанавливать новинку на серийные модели своих автомобилей.

К их числу не относятся производители Mazda, выпустившие первую версию транспортного средства с роторной силовой установкой в 1967 г.

Достоинства РПД

Плюсы РПД:

1. Высокий КПД, достигающий 40%. Обоснование – на 1 оборот эксцентрикового вала приходится 3 рабочих цикла.
2. Упрощенная конструкция. В ней отсутствуют многие узлы, характерные для поршневых ДВС, в т.ч. газораспределительный механизм, шатуны, клапаны и т. п.
3. Высокие обороты. Двигатель на базе треугольного роторного элемента раскручивается до 10 тыс. об/минуту.
4. Плавная работа при полном отсутствии вибраций. Объяснение – стабильная ориентация движения ротора в одном направлении.
5. Устойчивость перед детонацией. Это позволяет в процессе эксплуатации применять водород.
6. Компактные размеры. По сравнению с поршневыми агрегатами габариты РПД в 2 раза меньше. Следствие этого – небольшой вес полностью укомплектованной конструкции и наличие свободного пространства для комфортного расположения водителя и пассажиров.
7. Отсутствие дополнительных нагрузок при увеличении количества оборотов. С учетом указанного фактора можно разгонять транспортное средство до 100 км/ч на низкой передаче.
8. Сбалансированность. Позволяет эффективнее уравновесить автомобиль, создавая стабильную устойчивость на любом дорожном покрытии.

Недостатки РПД

Конструкторы, разработавшие роторную силовую установку, так и не смогли устранить недостатки:

1. Основной недоработкой создателей автомобилисты считают ограниченный ресурс двигателя, обоснованный особенностями конструкции. Постоянные изменения рабочего угла апексов вызывают их ускоренный износ.
2. Срок службы заканчивается быстрее из-за перепадов температур, сопровождающих каждый такт. В комбинации с нагрузками, которым подвергаются трущиеся детали, они наносят непоправимый вред функциональным узлам и материалам. Проблему можно решить прямым впрыскиванием минеральной смазки в коллектор.
3. Поскольку внутренние полости камер имеют серповидную форму, топливо в них сжигается не полностью. Ротор, вращаясь на скорости при ограниченной длине рабочего хода, выталкивает раскаленные газы в выхлопное отверстие. Присутствие фрагментов масла в продуктах сгорания приводит к токсичности выброса.
4. Недостаточная герметичность конструкции, вызванная износом уплотнителей – причина утечки между отсеками с большими перепадами давления между отделениями. Результат – снижение КПД и повышение вреда окружающей природе.
5. Высокий расход ГСМ. По сравнению с поршневым двигателем, роторный агрегат потребляет намного больше топлива (20 л на 100 км) и масла (1 л на 1 тыс. км). Забывчивость водителя, пропустившего очередную заправку смазкой, приводит к незапланированному капитальному ремонту или полной замене мотора.
6. Для производства РПД применяется высокоточное оборудование. К качеству материалов также предъявляются повышенные требования. В результате конечная стоимость роторного двигателя увеличивается.

Машины с роторным двигателем

В разработке усовершенствованных концепций силового агрегата с базовым элементом конструкции в виде подвижного ротора участвовали и российские конструкторы, включая Зуева, Желтышева, ингушских изобретателей братьев Ахриевых.

Игнорируя инновации, на автомобили по-прежнему устанавливают двигатели Ванкеля.

В число моделей с РПД входят:

1. Мазда RX-8. Конструкторское бюро японского концерна достигло прогресса в усовершенствовании. Их последняя разработка вместимостью 1,3 л развивает мощность 215 л.с. Более поздняя версия с аналогичным объемом выдает 231 л.с. Производство прекращено с августа 2011 г. в результате снижения спроса.
2. ВАЗ 2109-90. Такими машинами пользовались в служебных целях сотрудники российских правоохранительных органов. Милицейские автомобили за 8 секунд могли разогнаться до 100 км/ч и развивали скорость 200 км/ч, легко догоняя преступников. Производились и агрегаты с большей мощностью. Но большая цена и малый ресурс не позволили прижиться РПД, и полицейским пришлось пересесть на транспортные средства с поршневыми моторами.
3. Мерседес С-111. Впервые был представлен автолюбителям на женевском автосалоне в 1970 г. Спортивный автомобиль оснащался трехкамерным двигателем Ванкеля. Максимальная скорость составляла 275 км/ч. На разгон до первой сотни уходило 5 секунд.
4. ВАЗ 21019 Аркан. Модель также закупалась для нужд МВД. Советских милиционеров на таких машинах догнать было невозможно и, тем более, уйти от погони. Большинство преследований завершалось поимкой преступников. Объяснение тому – способность служебного транспорта развивать предельную скорость 160 км/ч. Трехсекционный мотор в 1,3 л выдавал 120 л.с.

В заключение

Двигатель роторного типа – отличный вариант для спортивных и гоночных автомобилей, где не требуется большой ресурс. Высокие скоростные и мощностные показатели позволяют надеяться, что промышленники обратят на него внимание и с небольшими доработками снова начнут выпускать машины с моторами Ванкеля.

Технический секрет: 3 стороны гладкой и шелковистой работы роторного двигателя

Гибридный электрический роторный двигатель внутреннего сгорания Mazda MX-30 возвращает этот уникальный двигатель на рынок.

Дэн Карни | 03 мая 2021 г.

Mazda была единственным автопроизводителем, производившим роторный двигатель Феликса Ванкеля в больших количествах, и эта конструкция была снята с производства, когда RX-8 ушел с рынка в 2012 году. источник энергии сгорания для его бортового генератора. Это обеспечит более плавную альтернативу обычным поршневым двигателям с возвратно-поступательным движением, используемым в других гибридах, чья вибрация резко мешает вождению на электротяге.

Mazda подчеркнула эту плавность, продвигая роторный двигатель в США с помощью рекламных роликов, чей джингл пел: «Поршневой двигатель работает [звуковой эффект« boing, boing, boing ]], но Mazda говорит «ММММММ».

Роторы двигателя представляют собой отливки треугольной формы, которые вращаются на эксцентриковом валу, который является аналогом ротора коленчатого вала поршневого двигателя. В то время как поршни качаются вверх и вниз, дважды меняя направление при каждом обороте коленчатого вала, роторные двигатели плавно вращаются, их легкое колебание отслеживает путь через корпус ротора смутно напоминающей «восьмерку».

Ротор выполняет тройную функцию, запуская три цикла сгорания каждый раз, когда он поворачивается на 360 градусов, при этом происходит одно сгорание, когда каждая грань треугольника проходит через свечи зажигания в корпусе ротора. Ротор рассчитан на одно вращение за три оборота эксцентрикового вала, поэтому каждый ротор выполняет одно сгорание за один оборот вала.

В каждом цилиндре поршневого двигателя происходит одно сгорание через каждые два оборота коленчатого вала, если это четырехтактный двигатель. В компактных электроинструментах, таких как цепные пилы, используются двухтактные двигатели, которые производят мощность при каждом обороте коленчатого вала.

Двигатели Mazda имели два ротора внутри, причем роторы располагались под углом 180 градусов друг к другу, так что они срабатывали по очереди. Роторы и вал представляют собой три движущиеся части роторного двигателя, что резко отличается от функции Руба Голдберга о движущихся и совершающих возвратно-поступательное движение частях внутри поршневого двигателя. Сюда входят не только поршни, шатуны и коленчатый вал, но также цепь ГРМ и шестерни (или ремень и шкивы), распределительный вал, толкатели клапанов, толкатели, коромысла и клапаны.

Роторный двигатель прост, легок, компактен, плавен и производит большую мощность для своего размера. Эти качества когда-то побудили мировых автопроизводителей предсказать его как двигатель будущего. В середине 1970-х планировалось, что Chevrolet Corvette и AMC Pacer будут использовать новые роторные двигатели этих компаний.

Увы, техническая проблема создания таких двигателей с удовлетворительной долговечностью ускользнула от всех автомобильных компаний, кроме Mazda, и некоторые недовольные владельцы могли бы даже включить эту компанию в список.

Главной технической задачей является создание прочных уплотнений на трех концах треугольника ротора. Известно, что эти верхние уплотнения изнашиваются при меньшем пробеге, чем внутренние детали поршневого двигателя.

Роторные двигатели имеют другие проблемы, даже если они находятся в идеальном рабочем состоянии. Они потребляют масло как часть процесса сгорания, потому что они используют впрыск масла для смазки внутренних поверхностей. У них огромный аппетит к топливу из-за почти непрерывного процесса горения. Они также производят много тепла и шума от выхлопных газов по той же причине, что, казалось бы, непрерывное сгорание.

Mazda

Это роторы четырехроторного гоночного автомобиля Mazda 787B, победившего в гонке «24 часа Ле-Мана» 1991 года. не сталкиваться с громким шумом при запуске роторного генератора. «Роторный генератор ознаменует возвращение нашей уникальной роторной трансмиссии», — сказал Джефф Гайтон, президент Mazda North American Operations. «Эта технология разработана для почти бесшумной работы и будет заряжать аккумулятор, а не крутить колеса. В результате MX-30 всегда будет вести себя как привлекательный электромобиль, но с возможностью зарядки от стены или на ходу».

В качестве генератора роторный двигатель сможет работать на более стабильных оборотах двигателя, чем у двигателя, который обеспечивает единственное средство движения автомобиля, так что это, вероятно, является источником адекватной топливной экономичности, звука двигателя и долговечности двигатель внутреннего сгорания MX-30.

Технические детали, объясняющие все это, будут доступны ближе к выходу автомобиля на рынок Калифорнии осенью 2021 года, сообщает Mazda.

Mazda

Роторные двигатели работают на самых разных видах топлива. На этой схеме показана роторная конструкция Mazda, работающая на водороде.

ТЕГИ: Технология электромобилей Mazda Wankel

Роторный двигатель: основные части и работа

Содержание

Делиться — значит заботиться :)-

Роторный двигатель является альтернативой поршневому двигателю. Он разработан Ванкелем в 1957 году. В роторном двигателе сила давления, создаваемая сгоранием топлива, действует на ротор. Так ротор вращается и преобразует химическую энергию топлива в механическую энергию. Этот двигатель компактен и имеет высокую удельную мощность, поэтому он широко используется на подводных лодках и вертолетах.

Основные части роторного двигателя Ванкеля:

В роторном двигателе Ванкеля некоторые части работают вместе и достигают цели преобразования энергии. Эти части:

Ротор:

В роторном двигателе используется ротор треугольной формы. Он имеет три выпуклые грани. Каждая грань действует как поршень. Ротор работает как первичный двигатель в роторном двигателе. Сила, возникающая при сгорании топлива, действует непосредственно на ротор, поэтому он вращается эксцентрично. Ротор имеет внутреннюю синхронизирующую шестерню с одной стороны, которая зацепляется с фиксированной зубчатой ​​передачей, расположенной на боковом корпусе, для поддержания правильного соотношения между ротором и эксцентриковым валом.

Корпус:

Ротор вращается в камере овальной формы, известной как корпус. Функция корпуса такая же, как функция цилиндра в поршневом двигателе. Корпус содержит входное и выходное отверстия, свечу зажигания, водяную рубашку и т. д. Основной корпус закрыт боковым корпусом. Боковой корпус содержит фиксированную зубчатую передачу, которая входит в зацепление с внутренней зубчатой ​​передачей и поддерживает правильное соотношение между ротором и эксцентриковым валом. Обычно изготавливается из алюминиево-кремниевого сплава.

Эксцентриковый вал:

Эксцентриковый вал, также известный как выходной вал, используется для преобразования эксцентричного движения ротора в концентрическое движение и передачи его от двигателя.

Верхнее уплотнение

Все стороны треугольного ротора работают как поршень. Поэтому необходимо запечатать всю эту камеру друг с другом. Для выполнения этой функции в каждом углу ротора используется верхнее уплотнение. Это газонепроницаемое уплотнение между ротором и корпусом. Обычно он изготавливается из чугуна, а иногда и из высокоуглеродистой стали.

Работа роторного двигателя Ванкеля:

Процесс преобразования энергии в роторном двигателе Ванкеля делится на четыре процесса. Это впуск, сжатие, мощность и выпуск. Все процессы происходят одновременно вокруг каждого ротора при работающем двигателе. Двигатель имеет три лопасти. Ротор вращается эксцентрично в корпусе таким образом, что между ротором и корпусом находятся три отдельных объема. Эти три тома последовательно выполняют процессы индукции, сострадания, сгорания и выхлопа.

Процесс впуска:

Впуск – это впуск воздушно-топливной смеси в двигатель. Когда доля А движется, пространство между долей А и С расширяется. Это приводит к тому, что воздушно-топливная смесь поступает в двигатель через впускное отверстие, чтобы заполнить пространство. Когда лепесток C проходит через впускное отверстие, пространство между A и C перекрывается.

Процесс сжатия:

Когда ротор вращается, пространство между кулачками A и B значительно уменьшается. Таким образом, смесь между лепестками А и В сжимается.

Процесс сгорания:

Когда смесь между A и B полностью сжимается, на свече зажигания возникает искра, которая воспламеняет смесь. Он горит и заставляет ротор вращаться. Он также известен как процесс генерации энергии.

Двигатели

Пожалуйста, включите JavaScript

Двигатели

Процесс выхлопа:

Когда лепесток B проходит через выпускное отверстие, горючая смесь выбрасывается.
