Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Двигател

Содержание

Как проверить подушку двигателя

Своевременная профилактика – залог долгой службы автомобиля и безопасности в процессе его эксплуатации. По этой причине каждому водителю желательно следить за своей машиной самостоятельно. Для комплексного выполнения плановых операций знание того, как проверить исправность подушек двигателя, будет совсем не лишним.

Содержание статьи

  • Виды и типы подушек двигателя
  • Признаки и причины неполадок подушек двигателя
  • Проверка подушек двигателя своими руками

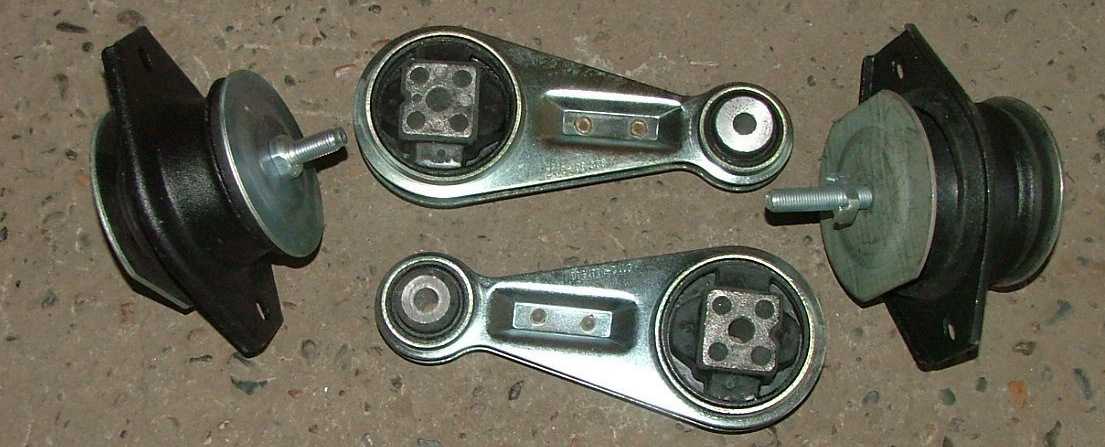

Виды и типы подушек двигателя

Прежде чем что-либо проверять, необходимо также понимать назначение детали, какие неисправности элемента могут возникнуть, а также какие признаки имеет поломка. Как известно, двигатель достаточно много весит и во время работы вибрирует. Это значит, что если ДВС жестко прикрепить к кузову автомобиля, тогда все вибрации будут передаваться на последний.

Во время движения по неровностям места крепления силового агрегата испытывают значительные нагрузки.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Жесткое крепление к кузову будет означать, что крепежи и место их установки начнут быстро разбиваться. Чтобы общая конструкция была надежной и сохранялся комфорт, для крепления ДВС используются специальные опоры.

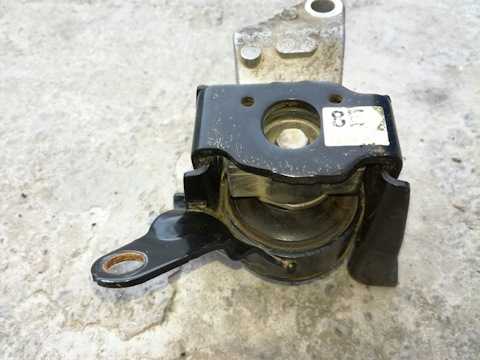

Подушка (опора двигателя) – деталь, которая служит для фиксации силового агрегата, предотвращает его смещение и гасит вибрации во время работы. По своей сути это самая настоящая прокладка, только довольно большого размера. Она помещается между двигателем и корпусом авто, то есть крепится как к силовому агрегату, так и к самому кузову. Количество подушек зависит от марки и модели автомобиля, их бывает от трех до пяти.

Если отрыть капот, то можно сразу увидеть верхнюю (правую опору). Остальные находятся с нижней стороны мотора. Опять же, точки размещения зависят от модели авто, типа двигателя и коробки передач. В большинстве случаев подушки двигателя состоят из резинового корпуса и металлических крепежных деталей.

Иногда вместо резины используется полиуретан, который отличается большей износостойкостью.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) В дорогих автомобилях устанавливаются более сложные и современные варианты – гидравлические. Эффективность гашения вибраций, естественно, намного выше.

Состоят такие опоры из двух камер, между которыми расположена мембрана. В качестве наполнителя в камерах используется либо пропиленгликоль, либо специальная жидкость (гель). Во время работы, в зависимости от дорожных условий (например, на неровностях), она переливается из одной камеры в другую по специальным каналам, а общая жесткость подушки благодаря такой конструкции динамично меняется.

Гидроопоры бывают разные:

  • С электронным управлением. Компьютер меняет жесткость опоры, принимая и обрабатывая сигналы – вибрации, сила которых меняется в зависимости от ситуации. Жидкость внутри такой подушки часто содержит частицы металла и плотность меняется под воздействием магнитного поля. Благодаря таким технологиям удается достигнуть максимального комфорта в салоне авто независимо от режима работы двигателя и условий на дороге;
  • С механическим управлением.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Более простой вариант. Технические характеристики задаются еще на этапе сборки. От них зависит, в каком режиме будет максимальная польза: на холостом ходу или на разных режимах работы мотора.

Разумеется, высокотехнологичные устройства устанавливаются на очень дорогие авто. На бюджетных вариантах, а тем более на старых советских моделях, установлены простые резинометаллические опоры. В случае поломки или износа (обычно выдерживают около 100 000 км. пробега) их просто меняют. А гидравлика может быть отремонтирована. Причем даже своими силами. Однако перед тем, как снимать опоры, нужно знать, как проверить гелевую подушку двигателя, резиновую и т.п.

Признаки и причины неполадок подушек двигателя

Основные признаки  неисправностей подушек (опор) двигателя такие:

  • сильная вибрация на руле при работе двигателя;
  • стук в области установки коробки передач во время езды по неровностям;
  • рывки в трансмиссии во время езды и переключении передач на большой скорости;
  • стук под капотом во время преодоления неровной дороги, а также на холостом ходу и при изменении нагрузки во время работы двигателя;

При появлении этих признаков стоит провести диагностику подушек.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Сделать это можно самостоятельно.

Проверка подушек двигателя своими руками

Произвести такую диагностику совсем не сложно. Даже в том случае, если на авто применены гидравлические подушки. Главное, нужно знать, как проверить правую подушку двигателя правильно, а также продиагностировать остальные. Сделать это можно несколькими способами, которые лучше применить совместно друг с другом для постановки более точного диагноза.

  • Первый способ хорош для гидравлических опор. Установив автомобиль на ровную поверхность, нужно открыть капот и завести двигатель. Потом попробовать слегка тронуться с места.

При неисправных подушках двигатель будет сдвигаться со своего места. При этом будут хорошо слышны характерные звуки. Подобную проверку можно сделать и на неработающем моторе, если вставить монтировку или палку между мотором и корпусом авто и попробовать пошатать силовой агрегат из стороны в сторону.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

  • Второй способ проверки такой. На заведенном моторе нужно включить передачу и трогаться на несколько сантиметров. На разных типах КПП при неисправностях подушек могут ощущаться характерные рывки.

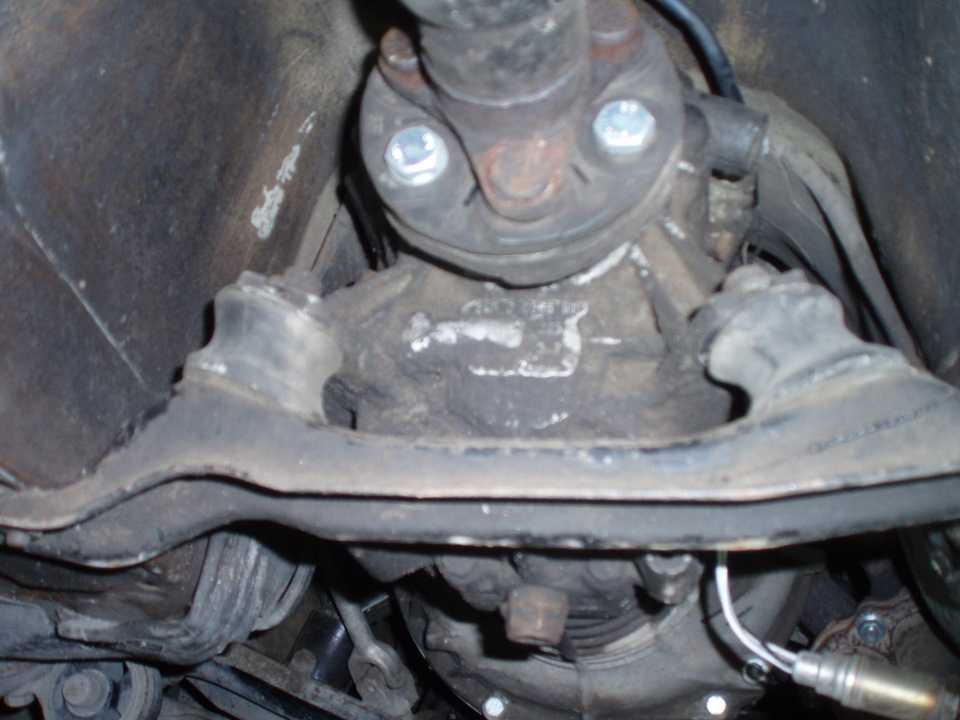

  • Для проверки нижних опор потребуется смотровая яма, домкрат и деревянная колода высотой около полуметра. Приподняв одно колесо и заменив домкрат колодой, нужно осмотреть снизу подушки на предмет трещин, разрывов, потеков гидравлической жидкости. Разумеется, перед этим необходимо принять меры безопасности, исключив сдвиг авто с места (колодка-противооткат под заднее колесо и т.п).

Для того чтобы опоры прослужили как можно дольше, нужно следить за манерой своей езды. Принцип «выше скорость – меньше ям» необходимо навсегда выбросить из головы. Кроме того, подушки двигателя скорее выходят из строя, если часто и резко трогаться с места. Одним словом, чем меньше резких колебаний ДВС – тем реже придется проверять исправность подушек двигателя.

Как проверить подушки двигателя автомобиля

Своевременная профилактика гарантирует долгую и безупречную службу всех систем автомобиля. Особенно это касается механизмов обеспечения безопасности водителя и пассажиров. Одни из них – подушки двигателя.


Что это такое

Прежде, чем разбираться с поломками, надо ответить на вопрос – кому же потребовалось спать в моторе. Неужели это удобство для котиков зимой, чтобы им было куда положить голову и лапки, как решили женщины? Вовсе нет. Это приспособление призвано уменьшить вибрации мотора во время езды. Движения различных частей мотора без участия подушек передавались бы на кузов и тогда о комфортной езде можно было бы только мечтать. Подушки поглощают все эти колебания, не допуская передачи сонаты поющих автоцилиндров в салон.

Да и вообще без подушек водителю пришлось бы ремонтировать транспорт чаще. Жесткое крепление к кузову мотора и отечественных дорог приводило бы к регулярным поломкам.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Двигатель бы разбивался в два счета. Именно поэтому мотор ставят на специальные опоры.

Подушки двигателя входят в комплект не только классического двигателя внутреннего сгорания, но и на моторы электромобилей. Их крепят как к кузову, так и к мотору. Традиционное количество таких опор не превышает пяти, но редко меньше трех. Они защищают сердце авто от перемещения и расшатанности узлов.

Одну из них можно увидеть в подкапотном пространстве, остальные – в нижней части двигателя. Точки размещения зависят от модели транспортного средства. Но все подушки выглядят примерно одинаково – металлические крепежные детали в резиновом корпусе.

Внутреннее устройство

Самая простая подушка состоит из двух камер, между которыми постоянно переливается специальная жидкость в форме геля. Во время езды такая особенность позволяет динамично менять жесткость мотора. Это позволяет избегать крена и нарушений работы всех частей автомобиля.

Управление бывает электронное и механическое.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Первый принцип заключается в регулировке показателей бортовым компьютером на основе вибрационных сигналов. А плотность жидкости внутри подушки изменяется под воздействием магнитного поля содержащихся внутри частиц металла. Они обеспечивают надежный комфорт и безопасную езду независимо от режима работы мотора или качества дороги.

Электронные механизмы регулировки постепенно заменяют механические. Параметры здесь устанавливают еще на этапе сборки. Пока что их еще можно встретить на отечественных автомобилях и бюджетных автомобилях. Главный недостаток – отсутствие возможности подстроиться под новые условия дороги. Но есть и преимущество – их легко отремонтировать через 100 тысяч километров после полного износа. Но важно не допустить этого и сделать все заранее.

Как и почему проявляются неисправности

Первый сигнал износа опор мотора – появление сильной вибрации в районе руля. Затем начинают стучать отдельные элементы коробки передач во время преодоления неровностей, а при разгоне на высокую скорость наблюдаются рывки трансмиссии.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Завершается все акцией протеста – стуком подкапотного пространства на холостом ходу или при изменении рабочей двигательной нагрузки. К счастью, для диагностики подушек не обязательно посещать СТО.

Для правильной диагностики важно знать пошаговую последовательность действий. Начинают с правой опоры, затем последовательно проверяют все остальные. Диагностика совсем несложная. Даже если вы счастливый обладатель гидравлических опор, процедура трудностей не вызовет. Методы проверки опор можно совмещать для лучшего результата.

Способы диагностики

  1. Подходит преимущественно для гидравлики. Откройте капот, заведите двигатель и попытайтесь тронуться места. Если подушка разболталась, двигатель непременно сдвинется с места.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Об этом он сообщит лично характерными звуками.
  2. Если первый признак не наступил, повторите попытку тронуться на несколько сантиметров. Только на этот раз на заведенном двигателе включите одну из передач. В зависимости от типа КПП могут проявляться рывки разной интенсивности. Это и есть сигнал истощения подушечной опоры двигателя.
  3. Следующий этап проходит практически в яме. Речь идет о проверке нижних опорных элементов. Для этого необходима смотровая яма, подъемное оборудование и система предотвращения сдвига – колодки для противоотката колес и тому подобное. С помощью домкрата поднимите одно колесо и замените его колодкой. Тщательно осмотрите опоры на предмет трещин, разрывов и прочих дефектов.

Ели любой из диагностических методов сработал – направляйтесь на службу техобслуживания транспортных средств.

Выводы

Мы научили вас проверять подушки двигателя. Чтобы сократить количество ремонтов и продлить период их эксплуатации, поменяйте тактику езды.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) От перехода на крейсерские скорости количество неровностей не уменьшится. Наоборот, вызванные резкими скачками физические упражнения мотора и подвески еще быстрее расшатают опоры. При вождении соблюдайте все правила и авто отблагодарит вас.

Проверка подушек двигателя без их снятия с автомобиля. Какие признаки указывают на порванную подушку двигателя История изобретения опор двигателя

Пожалуй, самой популярной опорой силового агрегата в автомобиле издавна считаются резиновые подушки. Резина предоставляет вибрирующему двигателю относительную свободу движений и таким образом неплохо гасит колебания. Важнейший недостаток резиновых опор — они не препятствуют, а порой даже способствуют возникновению резонанса, в результате которого кузов начинает вибрировать еще сильнее. Резиновые подушки уступают другим видам опор и с точки зрения износостойкости.

Гидравлические опоры содержат жидкость, которая выполняет те же функции, что и резина, — обеспечивает силовому агрегату подвижность.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Жидкость более динамична, чем резина. Она быстрее отрабатывает колебания двигателя, оставляя меньше шансов для возникновения резонанса.

Схема работы ACM: активная опора двигателя использует разрежение во впускном коллекторе в качестве источника энергии для создания колебаний в противофазе вибрации двигателя.

Первая публикация, посвященная идее активного подавления вибраций, появилась в журнале Международного общества автомобильных инженеров SAE в 1986 году. Инженеры Mitsubishi сообщали, что в ходе эксперимента им удалось снизить уровень вибраций на месте водителя на 16 дБ. В качестве вывода они предрекали скорое воплощение подобной системы на серийных автомобилях.

Ждать пришлось довольно долго. Лишь с 1998 года активными опорами силового агрегата, использующими в качестве источника энергии разрежение во впускном коллекторе, стали щеголять серийные Lexus. Конкуренты не заставили себя долго ждать: в том же году в свет вышли дизельные Nissan, в 2000-х появились Honda с аналогичной системой.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)


С технологической точки зрения (постоянный полный привод без принудительных блокировок и понижающей передачи) Highlander — городской кроссовер. Зато по габаритам он даст фору многим внедорожникам. При размерах 4785 х 1910 х 1760 мм предлагается объем багажника 290 л или 2305 л со сложенным третьим рядом сидений.

Воздух или ток

На современном Toyota Highlander используется активная опора двигателя (ACM, Active Control Mount) спереди в сочетании с пассивными гидравлическими подушками сзади. Как можно увидеть на схеме, активная опора также содержит камеру с гидравлической жидкостью и работает как гидроподушка. Разница в том, что дном этой камеры служит диафрагма. С другой стороны от нее располагается воздушная камера, соединенная с вакуумной системой посредством клапана с электронным управлением.


Благодаря клапану воздушная камера по очереди сообщается то с впускным коллектором, то с атмосферным воздухом. Это заставляет диафрагму колебаться, изменяя давление гидравлической жидкости в опоре.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Клапан управляется компьютером на основе показаний датчика положения коленвала. Таким образом, опора вибрирует точно в противофазе с вибрацией самого двигателя и гасит его колебания. Система работает только на холостом ходу. В движении, когда двигатель и так стабилен за счет повышенных оборотов, клапан закрывается и активная опора превращается в обычную гидравлическую подушку.

Существуют аналогичные ACM-системы, конструктивно отличающиеся от вакуумных опор Toyota. В 2003 году Honda представила двигатель с переменным рабочим объемом VCM (Variable Cylinder Management). Его суть заключается в способности отключать часть цилиндров, когда максимальная мощность не требуется. Так, 6-цилиндровый мотор на шоссе может становиться 4- или 3-цилиндровым, перекрывая подачу топлива в соответствующие камеры сгорания.


Внедрение VCM сделало активные опоры двигателя жизненной необходимостью: мотору, который создан 6-цилиндровым, непросто сохранять баланс, ополовинившись. Особенно чувствительным может оказаться момент переключения между стандартным и экономичным режимами.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

ACM от Honda — это обычные гидравлические опоры, к камерам которых подведены гидравлические магистрали. Каждая магистраль ведет к соленоиду, повышающему или понижающему давление в камере по команде процессора. Достоинство системы Honda — в ее колоссальной гибкости: согласно поставленной задаче она может работать на любых оборотах двигателя. Главный недостаток заключается в том, что соленоид потребляет электроэнергию, в то время как вакуум в системе Toyota можно считать бесплатным.

Основным предназначением опоры двигателя является компенсация вибрационных и колебательных движений, передаваемых работающим механизмом кузову автомобиля. Без нее невозможна комфортная поездка, процесс будет напоминать полет на старом «кукурузнике».

Следует отметить, что подушка двигателя представляет собой специальную прокладку, отделяющую мотор от элементов кузова. Старые советские легковые машины оснащались таким изделием, выполненным из цельного отрезка резины, дополненного крепежными деталями на противолежащих сторонах.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) К тому же, к выпуску автомобилей с передним приводом производители приступили только в 1985 году.

Сегодня опора двигателя — это чаще всего резинометаллическая прокладка. Существуют и гидравлические изделия, но благодаря ощутимой стоимости их применяют лишь для дорогих машин.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля. Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге. Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

Самостоятельная диагностика подвески

При невозможности или нежелании посещения автосервиса существует возможность собственноручного определения неисправности. Самостоятельная проверка состояния подушек двигателя выполняется с использованием следующих приспособлений:

  1. гидравлического или пневматического домкрата. Это устройство способствует облегчению доступа к проверяемым подушкам;
  2. специальной страховочной опоры. В подобном качестве чаще всего применяют деревянный брусок;
  3. монтировки или достаточно прочной палки, выполняющей роль рычага.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)
  • машину загоняют в гараж или другое помещение. Необходимым условием считается ровная поверхность пола;
  • домкратом, установленным под передним колесом, приподнимают автомобиль. Для заднеприводных машин подъемное устройство располагают под задним колесом;
  • опора устанавливается под мотором так, чтобы обеспечить отсутствие нагрузки на крепления двигателя. Убедившись в устойчивости положения автомобиля, домкрат опускают.

Используя подкат, устраиваются под машиной и проводят визуальный осмотр. Такой способ осмотра позволяет легко обследовать подушки двигателей на признаки неисправности, приобретенные подушками двигателя в процессе эксплуатации.

Даже неопытный автолюбитель способен увидеть симптомы расслоения опоры, трещины и разрывы на изделии, а также самостоятельно определить, что прокладка вышла из строя в результате чрезмерного затвердевания резины. В таких случаях настоятельно рекомендуется срочно произвести замену подушки двигателя.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Для обнаружения возможного люфта в месте соединения мотора с передней балкой машины или кузовом визуального осмотра недостаточно. Здесь понадобится использование монтировки. Подобный рычаг применяют для того, чтобы двигатель отклонять в разные стороны. Отсутствие люфта свидетельствует об исправности опор, ремонт подушек не требуется.

Устранить подобный симптом можно следующим образом:

  • снова поднять автомобиль домкратом;
  • удалить страховочную опору;
  • проверить качество фиксации подушки двигателя и, при необходимости, затянуть крепление гаечным ключом или трещоткой.

Таким путем избавляются от люфта.

Самостоятельная замена опор двигателя

Для того, чтобы содержать свой автомобиль в идеальном порядке, необходимо регулярно проверять техническое состояние. Поскольку поломка одной детали способна вывести из строя весь дорогостоящий агрегат, необходимо своевременно заменять неисправный механизм.

Предлагаем вам подробную инструкцию, как поменять непригодные подушки двигателя своими руками:

  1. обесточив аккумулятор снятием клемм, автомобиль приподнимают на достаточную высоту для обеспечения комфортного доступа к мотору.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) После применения домкрата машину надежно фиксируют деревянными брусками;
  2. используя то же подъемное устройство, поднимают мотор, освобождая от нагрузки требуемую деталь;
  3. крепление подушек двигателя осуществляется определенным количеством болтов, которые надлежит снять, предварительно раскрутив;
  4. после удаления негодной детали, новая запчасть устанавливается на подходящее место. Крепежными элементами в виде болтов надежно фиксируют гидроопору двигателя. Следует отметить, что работающий мотор во время затягивания крепежа позволит обезопасить автомобиль от последующей чрезмерной вибрации;
  5. завершение установки подушки опоры двигателя сопровождается возвращением на положенные места всех демонтированных деталей.

Отдельно отметим, что все предложенные манипуляции рекомендуется выполнять в паре с помощником. Постороннее участие потребуется для направления рычагом двигателя во время установки опоры на требуемое место.

Осмотр и замена верхней подушки является достаточно простым процессом.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Доступность манипуляций обеспечивается возможностью обойтись без ямы. Кроме того, необязательно поднимать автомобиль.

Заключение

Регулярная проверка состояния подушек крепления двигателя способствует предотвращению многих проблем в перспективе. Своевременная замена негодной опоры обеспечивает комфортное нахождение пассажиров в салоне легкового автомобиля.

Если вас заботит исправность всех узлов и систем машины, рекомендуется периодически проверять подушки. Как показало предыдущее исследование, все необходимые манипуляции можно выполнить самостоятельно, без помощи специалистов автосервиса.

Двигатель автомобиля имеет достаточно большой вес и подвержен вибрациям, поэтому должен быть закреплен от какого-либо смещения при работе. Если же места крепежа будут жестко соединены с элементами кузова, то они очень быстро выйдут из строя, так как при движении по неровностям дорожного полотна точки крепления будут воспринимать значительные знакопеременные нагрузки.

Плюс к этому весь кузов будет постоянно вибрировать, что помимо дискомфорта для находящихся внутри авто, еще и отрицательно скажется на долговечности всех элементов автомобиля.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Подушка (опора) двигателя ВАЗ

Назначение

Специальные опоры или как их еще называют, подушки служат для гашения вибраций во время работы двигателя и для его надежной фиксации.

Подушкой опора названа не случайна, так как полностью соответствует своему назначению. Так в толковом словаре Ожегова одно из значений слова «подушка», – это то, что является опорой чего-нибудь, принимает на себя давление механизма.

Основной задачей установки опор является надежность крепления и сведение до минимума смещения в стороны во время работы.

Помимо этого, благодаря подушкам, силовой агрегат изолирован от всех деталей кузова, что делает автомобиль комфортным для движения.

В зависимости от модели авто двигатель может иметь от 3-х до 5-ти подушек.

Так передняя и задняя подушки следят за вибрацией на холостом ходу и при выходе двигателя на максимальные нагрузки.

Конструкция

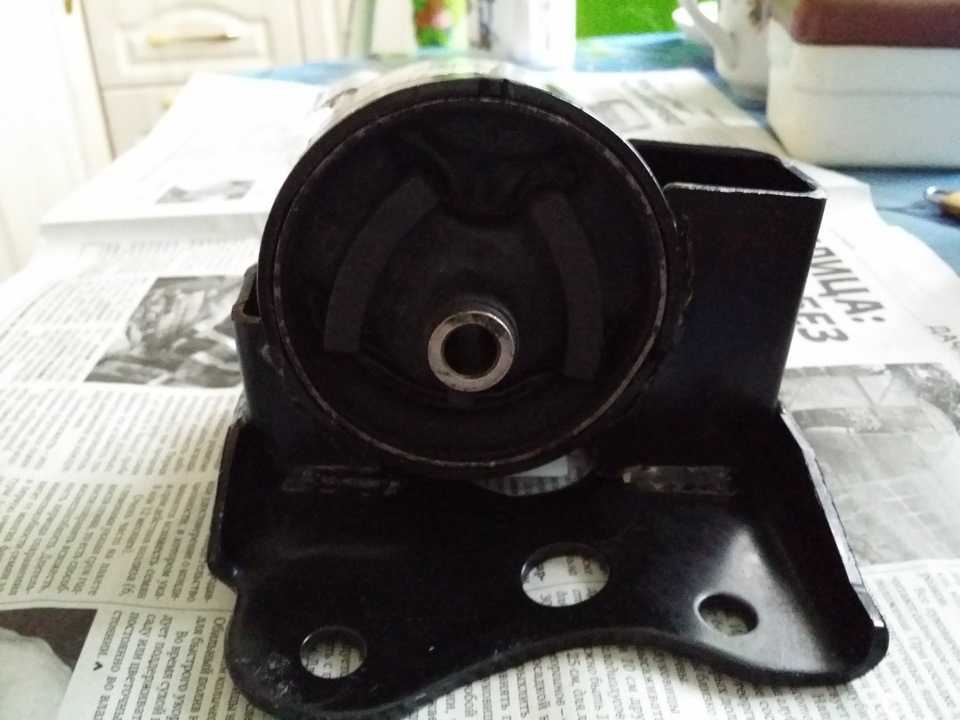

Простейшие опоры представляет собой резинометаллический элемент, где между двумя стальными пластинами помещен слой резины.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Пластины имеют на торцах резьбовую часть в виде шпильки для соединения с деталями кузова. Подобные изделия могут быть выполнены как цельные, так и разборные.

Некоторые опоры, например, классические модели ваз 2101-07 внутри подушки еще и имели пружину и резиновый отбойник, что повышало жесткость и смягчало сильные удары.

В последнее время все чаще вместо резины производители стали применять полиуретан, как наиболее износостойкий, и металл в большинстве случаев уступил свое место алюминию.

На более дорогих моделях авто для большего комфорта при движении применяются более современные конструкции, такие как гидравлические опоры. Они состоят из двух камер и мембраны между ними, камеры наполнены жидкостью, которая при нагрузке может перемещаться из одной емкости в другую.

Подобные опоры могут подстраиваться под работу силового агрегата в любых режимах его работы и способны максимально гасить любые возникающие вибрации, заметно увеличивая степень комфорта при эксплуатации авто.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Наибольшие нагрузки на подушки двигателя приходятся при его запуске, старте и остановке транспортного средства. Неисправная опора увеличивает нагрузку на двигатель и трансмиссию, повышая вероятность их поломки.

Неисправности:

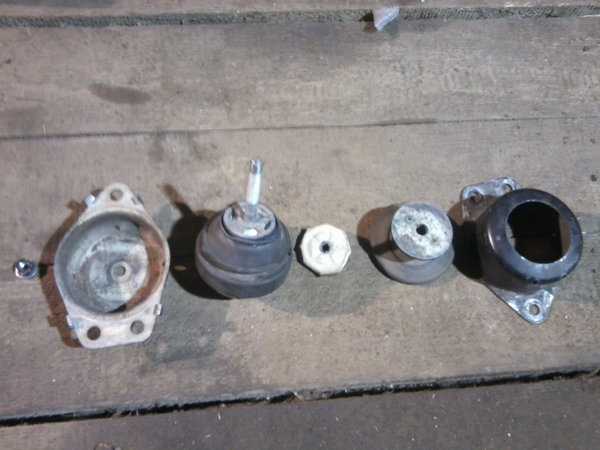

Трещины, разрывы на теле наполнителя, либо стальных пластинах;

Деформация подушки;

Отслоение резины от металла;

Признаки неисправности:

Мотор «подпрыгивает» при старте и торможении авто;

Удар при строгании на задней скорости;

При езде по неровной дороге, прослушиваются стуки, схожие с неисправность ходовой части.

Причины неисправности

Может быть несколько причин преждевременного отказа подушек. Так, например, при тюнинге авто устанавливают амортизаторы с более жесткой характеристикой, низкопрофильные шины для улучшения управляемости и изменения внешнего вида авто. Однако в этой ситуации амортизаторы на ямах не полностью гасят колебания кузова, которые оказывают отрицательное действие на все элементы и в том числе на опоры двигателя.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Манера езды. Это резкие старты и торможения провоцирующие огромные нагрузки на подушки двигателя из-за быстрого смещения центра тяжести. Сюда же стоит отнести и проезд неровностей на дороге не снижая скорости.

Естественный износ. Это механические нагрузки, перепады температур, старение резинового наполнителя, теряющего свою эластичность.

Сроки замены

В среднем опоры силовой установки способны выходить порядка 100 тыс. километров и более (до 200 тыс.) при умеренной езде и надлежащем контроле за их состоянием.

При обнаружении любых признаков неисправности подушек двигателя и КПП рекомендуется, не откладывая произвести их замену. При этом не стоит приобретать изделия неизвестного производителя, отдавая предпочтение оригиналу.

В заключение. Исправные опоры, это комфорт и безопасность движения, а также продление ресурса вашего силового агрегата.

Опора двигателя (подушка двигателя) предназначается для того, чтобы уменьшить вибрационные нагрузки и колебательные движения в подкапотном пространстве, а также свести к минимуму передачу таких нагрузок на кузов транспортного средства.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)
Другими словами, двигатель крепится к несущим элементам кузова автомобиля не напрямую, а при помощи специальных опор, которые также называют подушками.

Если просто, подушка двигателя является прокладкой между двигателем и кузовом. Естественно, любые проблемы, которые связаны с подушками мотора, приводят к тому, что эффективность работы опор двигателя падает и возникает сильный дискомфорт. Также по ряду причин в значительной степени может осложниться эксплуатация ТС.

Читайте в этой статье

Подушка двигателя: на что влияет и как устроена

На разных отечественных и иностранных автомобилях до 80-х годов опора двигателя фактически представляла собой плотную резину, которая прикручивалась к двигателю и кузову. Такое решение повсеместно использовалось на автомобилях, которые в то время были в подавляющем большинстве с задним приводом. При этом простые опоры неплохо справлялись со своими задачами.

Однако в дальнейшем кузова стали легче, уменьшилась толщина стали, изменились требования к пассивной безопасности и т.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) д. В результате подушки превратились в более сложное изделие из металла и резины. На элитных моделях авто появились гидравлические опоры двигателя, которые способны обеспечить максимум комфорта по сравнению с другими аналогами.

Итак, двигатель современного легкового автомобиля с приводом на передние колеса зачастую крепится на 4 или 5 опор. Как правило, две подушки расположены на КПП, остальные крепятся к силовому агрегату. Сам двигатель и коробка имеют жесткое соединение.

Что касается ДВС, принято выделять правую подушку, а также переднюю и заднюю. Правая подушка двигателя закреплена на переднем правом лонжероне. Такая опора располагается сверху. Передняя подушка двигателя зачастую крепится к передней балке, расположена снизу. Задняя подушка также находится внизу, может быть прикреплена к днищу или к подрамнику. Кстати, на многих моделях задняя опора конструктивно отсутствует.

Если говорить о конструкции, резинометаллические опоры двигателя могут отличаться по форме и материалам изготовления, однако зачастую в основе лежит металлический цилиндр, в который впрессован сайлент-блок.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

Основной задачей является надежная, но не жесткая фиксация ДВС, при этом подушка одновременно поглощает вибрации и гасит возникающие колебания. В результате улучшается управляемость ТС, сам двигатель получается менее вибронагруженным, от вибраций в меньшей степени страдает навесное оборудование, колебания не сильно передаются на кузов автомобиля и т.д.

Порванная подушка двигателя: признаки

Как и любая другая деталь, опора силовой установки также имеет ограниченный срок службы и со временем выходит из строя. В среднем, подушки на современных авто рассчитаны как минимум на 100-120 тыс. км, хотя на практике данные элементы могут нуждаться в замене как раньше, так и намного позже данного срока.

Обычно причиной проблем становится резиновая вставка, которая попросту растрескивается и рвется от нагрузки. Реже трещины появляются в металлической части опоры, разбиваются места установки крепежей и т.д.

Так или иначе, на неисправность подушек мотора обычно указывают такие симптомы:

  1. Сам двигатель работает ровно, однако водитель ощущает явное усиление вибраций по кузову, на руле, на ручке КПП и т.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) д.;
  2. В момент начала движения с места, а также во время торможения можно услышать пощелкивание или приглушенные стуки в подкапотном пространстве;
  3. При езде по неровной дороге слышны удары спереди автомобиля, такие удары во многих случаях ощущаются на рычаге КПП, переключение передач на «механике» в этот момент может быть затруднено;

Почему двигатель может вибрировать на холостых оборотах. Причины неисправности, диагностика. Советы и рекомендации по снижению уровня вибраций мотора.

  • Подушки автомобильного двигателя: назначение. Виды опор силового агрегата и конструктивные отличия. Признаки неисправностей опорных подушек ДВС и проверка.

    • Подушка двигателя: принцип действия, назначение, устройство

    Основным предназначением опоры двигателя является компенсация вибрационных и колебательных движений, передаваемых работающим механизмом кузову автомобиля. Без нее невозможна комфортная поездка, процесс будет напоминать полет на старом «кукурузнике».Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Следует отметить, что подушка двигателя представляет собой специальную прокладку, отделяющую мотор от элементов кузова. Старые советские легковые машины оснащались таким изделием, выполненным из цельного отрезка резины, дополненного крепежными деталями на противолежащих сторонах. К тому же, к выпуску автомобилей с передним приводом производители приступили только в 1985 году.

    Сегодня опора двигателя — это чаще всего резинометаллическая прокладка. Существуют и гидравлические изделия, но благодаря ощутимой стоимости их применяют лишь для дорогих машин.

    Признаки неисправности

    Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля. Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге. Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

    А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

    Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

    Самостоятельная диагностика подвески

    При невозможности или нежелании посещения автосервиса существует возможность собственноручного определения неисправности.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Самостоятельная проверка состояния подушек двигателя выполняется с использованием следующих приспособлений:

    1. гидравлического или пневматического домкрата. Это устройство способствует облегчению доступа к проверяемым подушкам;
    2. специальной страховочной опоры. В подобном качестве чаще всего применяют деревянный брусок;
    3. монтировки или достаточно прочной палки, выполняющей роль рычага.

    Последующие манипуляции рекомендуется осуществлять в такой очередности:

    • машину загоняют в гараж или другое помещение. Необходимым условием считается ровная поверхность пола;
    • домкратом, установленным под передним колесом, приподнимают автомобиль. Для заднеприводных машин подъемное устройство располагают под задним колесом;
    • опора устанавливается под мотором так, чтобы обеспечить отсутствие нагрузки на крепления двигателя. Убедившись в устойчивости положения автомобиля, домкрат опускают.

    Используя подкат, устраиваются под машиной и проводят визуальный осмотр.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Такой способ осмотра позволяет легко обследовать подушки двигателей на признаки неисправности, приобретенные подушками двигателя в процессе эксплуатации.

    Даже неопытный автолюбитель способен увидеть симптомы расслоения опоры, трещины и разрывы на изделии, а также самостоятельно определить, что прокладка вышла из строя в результате чрезмерного затвердевания резины. В таких случаях настоятельно рекомендуется срочно произвести замену подушки двигателя.

    Для обнаружения возможного люфта в месте соединения мотора с передней балкой машины или кузовом визуального осмотра недостаточно. Здесь понадобится использование монтировки. Подобный рычаг применяют для того, чтобы двигатель отклонять в разные стороны. Отсутствие люфта свидетельствует об исправности опор, ремонт подушек не требуется.

    Устранить подобный симптом можно следующим образом:

    • снова поднять автомобиль домкратом;
    • удалить страховочную опору;
    • проверить качество фиксации подушки двигателя и, при необходимости, затянуть крепление гаечным ключом или трещоткой.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Таким путем избавляются от люфта.

    Самостоятельная замена опор двигателя

    Для того, чтобы содержать свой автомобиль в идеальном порядке, необходимо регулярно проверять техническое состояние. Поскольку поломка одной детали способна вывести из строя весь дорогостоящий агрегат, необходимо своевременно заменять неисправный механизм.

    Предлагаем вам подробную инструкцию, как поменять непригодные подушки двигателя своими руками:

    1. обесточив аккумулятор снятием клемм, автомобиль приподнимают на достаточную высоту для обеспечения комфортного доступа к мотору. После применения домкрата машину надежно фиксируют деревянными брусками;
    2. используя то же подъемное устройство, поднимают мотор, освобождая от нагрузки требуемую деталь;
    3. крепление подушек двигателя осуществляется определенным количеством болтов, которые надлежит снять, предварительно раскрутив;
    4. после удаления негодной детали, новая запчасть устанавливается на подходящее место.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Крепежными элементами в виде болтов надежно фиксируют гидроопору двигателя. Следует отметить, что работающий мотор во время затягивания крепежа позволит обезопасить автомобиль от последующей чрезмерной вибрации;
    5. завершение установки подушки опоры двигателя сопровождается возвращением на положенные места всех демонтированных деталей.

    Отдельно отметим, что все предложенные манипуляции рекомендуется выполнять в паре с помощником. Постороннее участие потребуется для направления рычагом двигателя во время установки опоры на требуемое место.

    Осмотр и замена верхней подушки является достаточно простым процессом. Доступность манипуляций обеспечивается возможностью обойтись без ямы. Кроме того, необязательно поднимать автомобиль.

    Заключение

    Регулярная проверка состояния подушек крепления двигателя способствует предотвращению многих проблем в перспективе. Своевременная замена негодной опоры обеспечивает комфортное нахождение пассажиров в салоне легкового автомобиля.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Если вас заботит исправность всех узлов и систем машины, рекомендуется периодически проверять подушки. Как показало предыдущее исследование, все необходимые манипуляции можно выполнить самостоятельно, без помощи специалистов автосервиса.

    признаки, возможные причины и их устранение. Проверка подушек двигателя без их снятия с автомобиля История изобретения опор двигателя

    Комфорт в салоне автомобиля во многом зависит не только от правильно сделанной качественной шумо- и виброизоляции. Даже при наличии таковой дискомфорт все-таки может возникать. Часто автомобилисты сталкиваются с вибрациями мотора. Они могут возникать из-за нарушений в работе двигателя или же в результате поломок крепежных деталей мотора. Особенно часто на эти проблемы жалуются владельцы автомобилей от «Автоваза», где установлены шестнадцатиклапанные силовые агрегаты.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Автовладельцы сталкиваются со странным стуком в двигательном отсеке. Он непостоянный. Может появляться, затем пропадать при разгонах или при движении по неровной дороге. Виной тому — неисправность подушки двигателя. Признаки этого явления — вибрации. Но это еще не все.

    Типовые причины шумов в двигателях

    Если в процессе езды на автомобиле стал отчетливо слышен характерных стук из-под капота, точнее, из-под нижней части мотора или в районе трансмиссии, если в процессе переключения со 2-й на 4-ю передачу шумы и вибрации увеличиваются, то это может быть связано с нарушениями в работе подвески либо с работой двигателя. В зависимости от состояния дорожного покрытия эти звуки могут нарастать.

    Подушка двигателя

    Подушкой называют прокладку между двигателем и кузовными элементами. На автомобилях советского производства данное изделие выглядело очень просто. Это прочная резиновая вставка с местами под крепеж. Современная опора силового агрегата может быть в различном исполнении.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Выделяют гидравлические подушки, резинометаллические детали. Зачастую двигатель и КПП на автомобилях с передним приводом закреплены с помощью четырех либо пяти таких опор. Так, две из них находятся под а остальные — под мотором. Резинометаллическая опора может выглядеть по-разному.

    Цилиндр из стали или алюминия, внутри которого находится резиновый сайлентблок. Также встречается так называемая лампа из алюминиевых сплавов со вставкой из резины.

    Стандартное расположение подушек

    Правая опора располагается сверху и крепится к лонжерону кузова автомобиля. Передняя закреплена чаще всего на балке мотора, увидеть ее можно снизу.

    Заднюю подушку можно найти закрепленной на днище либо на переднем подрамнике кузова. Что касается задней опоры, то на определенных двигателях ее и вовсе может не быть. Опора для идет в качестве общей. Она устанавливается ближе к задней стороне мотора.

    Типовые неисправности

    Если автомобиль длительное время эксплуатируется в условиях серьезных нагрузок или перепадов температур, то все это не лучшим образом сказывается на состоянии опор двигателя.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Со временем резина теряет свою эластичность. Кроме того, подушка может расслоиться или растрескаться, а то и вовсе разрушиться. Но стоит учесть, что срок службы этих деталей достаточно большой — более 100 000 км. Высокой нагрузке опоры подвергаются в момент трогания автомобиля и в процессе торможения. Если автовладелец любит ездить достаточно быстро, с резкими рывками на старте, тогда опоры не прослужат своего заданного срока. Также среди типовых неисправностей можно выделить поломку металлического алюминиевого кронштейна. Это часто случается при наездах на различие препятствия. Если в двигателе наблюдаются течи масла, то оно обязательно попадет на резиновую часть опоры. Данная смазка может разъесть сайлент-блок, и опора выйдет из строя. Также не лучшим образом на резиновую часть подушки влияет и охлаждающая жидкость. Пробои в системе нужно сразу ликвидировать.

    Не Помимо треснутой ГБЦ еще и тосол из расширительного бачка попадет на резинотехнические детали. Это не лучшим образом скажется на их ресурсе.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Важно помнить, что эксплуатировать автомобили со сломанными опорами не только неприятно, но и в некоторых случаях небезопасно.

    Как определить, что опора агрегата вышла из строя

    Часто начинающие водители не знают, как диагностировать неисправность подушки двигателя. Признаки такой поломки часто путают с чем-то другим. Первый сигнал о поломке опоры — это неприятные звуки вроде щелчков или стуков в передней части авто в начале движения или при торможении. Еще один признак выявляется при движении по неровным дорогам. Такая езда обязательно сопровождается характерными ударами в передней части автомобиля. Также о неисправности подушки может сказать и внезапно появившаяся вибрация. Иногда при движении по плохим дорогам может отдавать в рычаг КПП. Это все говорит о том, что есть неисправность подушки двигателя. Признаки эти необходимо учесть и затем выполнить диагностику. Порой определить поломку опоры бывает очень сложно. Обычно автолюбители списывают вибрации на то, что мотор недостаточно прогрет и часто на них просто не обращают должного внимания.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Характерный признак, который расскажет о выходе детали из строя, — скрип.

    Способы диагностики

    Итак, владелец полагает, что вышла из строя подушка двигателя. Симптомы неисправности подтвердились.

    Далее необходимо проверить состояние опор. Для того чтобы удостовериться в целостности этих деталей, понадобится домкрат и любые опоры — пни из дерева, поддоны, покрышки. Подойдет что угодно. Также желательно заготовить монтировку или же толстую палку. Давайте рассмотрим, как определить неисправность подушки двигателя. Для этого рекомендуется установить автомобиль на максимально ровную поверхность. Затем машину нужно поднять при помощи домкрата, далее под двигателем следует установить подготовленную опору. Это может быть бревно или еще что-нибудь. Домкрат лучше убрать.

    Визуальный осмотр

    Проверить, в каком состоянии находятся опоры силового агрегата, можно визуально. Для этого владелец должен лечь под автомобиль и осмотреть опоры. При осмотре можно выявить затвердевшую резину, трещины и порывы, расслоение — это на самом деле отсоединение металла от резины.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Проверка люфтов

    Этим вариантом пользуются, если налицо все есть, но вот визуально что-то обнаружить не удалось. Необходимо проверить наличие люфтов на креплении опор двигателя к кузову.

    Для полноценного осмотра специалисты рекомендуют с помощью палки либо монтировки покачать подушки из стороны в сторону. Если удалось обнаружить большой люфт в местах, где опора двигателя крепится к кузову, тогда можно выполнить самостоятельный ремонт. Но также можно поехать на СТО и устранить проблему там.

    Признаки выхода из строя опоры двигателя «Лады Приоры»

    Автомобили ВАЗ практически ничем конструктивно не отличаются от автомобилей любых других производителей. То же самое касается устройства и расположения таких деталей, как подушки двигателя. Признаки неисправности («Приора» в том числе) можно выявить характерными вибрациям мотора. Это проявляется на холостых и на более высоких оборотах. Двигатель будет дергаться неестественно.

    Это сигнал владельцу о необходимости проверки опор или их замены.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Второй признак — это подергивания руля. Колебания рулевого колеса зависят от частоты работы силового агрегата. Еще о вышедших из строя подушках может сказать коробка передач. При движении будут выбиваться передачи.

    «Форд»

    Вибрации на кузове автомобиля на холостых оборотах и в процессе движения говорят о том, что вышли из строя или повреждены подушки двигателя. Признаки неисправности («Форд Фокус 2» в том числе) могут быть и другими. На автомобилях «Форд Фокус» используется две опоры. Правая — гидравлическая, левая — опора коробки передач. В случае повреждений рекомендуется выполнять замену обоих элементов.

    Естественно, можно заменить только поврежденную и вибрации пройдут, однако новая опора будет подвергаться значительно большим нагрузкам и выйдет из строя гораздо раньше своего срока. В качестве замены стоит приобретать оригинальные детали. Недорогие аналоги служат менее 20 тысяч километров.

    «Мазда Демио»

    Признаки неисправности левой подушки двигателя «Мазды Демио» — это стуки и вибрации.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) На опоры приходится серьезная нагрузка. Стоит внимательно следить за состоянием подушек, неисправная деталь может повредить мотор. В этом автомобиле три подушки: левая, правая и нижняя. Вторая находится около маслозаливной горловины мотора. Под аккумулятором расположена левая опора. Нижняя находится прямо напротив стыка двигателя и автоматической КПП. Способы диагностики неисправности в данном случае те же, что и для любых других автомобилей — это визуальный осмотр и проверка люфтов.

    и АКПП

    Начинающие автовладельцы часто задаются вопросом, почему при движении дергается АКПП. На это есть множество причин. А может ли АКПП прыгать из-за неисправности подушек двигателя? Да, может. Иногда меняется поведение автомобиля. Поэтому если замечены посторонние вибрации, толчки, гул, характерный шум, то лучше всего проверить опоры.

    Комфорт езды во многом зависит не только от качества работы подвески, но и от хорошей шумоизоляции. Но со временем в салон могут проникать посторонние стуки и вибрации.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Обычно это связано с сайлентблоками рычагов подвески. Но сегодня мы поговорим о другом резинометаллическом элементе. Называется он подушка. Что такое подушка двигателя и каковы ее признаки неисправности? Об этом мы поговорим в нашей сегодняшней статье.

    Характеристика

    Что это за элемент? Задняя и передняя подушки двигателя являют собой резинометаллическое изделие — сайлентблок с элементами крепления. Также его называют опорой ДВС. Обе — передняя и задняя — подушки двигателя выполняют единую функцию — гашение колебаний, что вырабатываются двигателем.

    Мотор постоянно работает под нагрузкой. И даже на холостых вибрации неизбежны. Чтобы их нивелировать, предусмотрены сайлентблоки. Посредством их мотор соединяется с кузовом. Передняя и задняя опора позволяет снизить вибрацию двигателя на холостых оборотах и в режиме повышенных нагрузок.

    Типы, расположение

    Деталь крепится в нескольких местах. На двигатель идет две опоры — правая и передняя. Также одна подушка может размещаться на КПП.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Но может быть применена и другая схема:

    • Правая подушка находится на лонжероне кузова автомобиля и крепится сверху.
    • Передняя опора закрепляется к балке ДВС. Находится внизу.
    • Задняя подушка находится на днище или крепится к переднему подрамнику (если таковой имеется). Тоже расположена внизу.

    Сама опора может быть алюминиевой либо стальной. Последний вариант зачастую применяется на недорогих автомобилях. Но какой бы тип и количество их ни были, выход из строя хотя бы одной из опор влечет за собой необратимые последствия. Далее мы рассмотрим основные признаки неисправности подушки двигателя.

    Как определить поломку?

    Выяснить это достаточно легко. Поскольку главное назначение опоры — гасить колебания, то такой автомобиль сразу начнет издавать повышенные вибрации. Они будут передаваться не только на руль, но и распространяться по всему кузову. Причем не только на холостых, но и на повышенных оборотах (правда, характер вибраций будет меняться).Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Также удары будут ощущаться на кулисе. При старте с места и резком торможении вы услышите характерные щелчки или стуки в передней части авто. При движении по неровной дороге, возникнут удары, похожие на неисправность подвески.

    Таким образом, основные признаки неисправности подушки двигателя — это вибрация, из-за которой езда на автомобиле становится некомфортной.

    Причины

    Почему так происходит? Существует несколько причин, из-за которых передняя и задняя подушка двигателя выходит из строя:


    Инородные жидкости

    Это еще один фактор, влияющий на ресурс опоры. Но о нем мало кто упоминает. Ранее мы говорили о таком понятии, как «мойка двигателя». Так вот, именно эта операция позволяет существенно продлить срок службы опоры.

    Дело в том, что при длительной эксплуатации, мотор начинает покрываться масляными потеками. Они оседают везде — на элементах зажигания, блоке цилиндров, КПП и, конечно же, на подушках. Как известно, масло и резина — понятия несовместимые.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) При попадании смазки на поверхность опоры, последняя начинает терять эластичность. В итоге существенно сокращается ресурс сайлентблока. То же самое касается и других жидкостей — тосола, «тормозухи», бензина. Их попадание на поверхность опоры крайне нежелательно. Производя регулярную мойку двигателя, можно не только продлить жизнь опоре, но и вовремя диагностировать неисправность ее, а также других элементов и навесного оборудования.

    Как заменить? Готовим инструменты

    Единственный выход при повышенных вибрациях — это установка новой опоры. Она не ремонтируется и меняется целиком. Для этого вам нужен такой набор инструментов:

    • Набор головок и накидных ключей.
    • Новые подушки.
    • Смазка «жидкий ключ».

    Работы лучше выполнять на яме или подъемнике. При отсутствии таковых, используем домкрат и упоры.

    Приступаем к работе

    Итак, вывешиваем переднюю часть кузова и ставим под мотор страховочный брус (поскольку агрегат будет висеть практически в воздухе).Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Слегка приспускаем кузов, чтобы мотор лег на брусок. Откручиваем крепления, что идут на лонжерон.

    Далее убираем болты крепления опоры к раме. Их лучше подписать, чтобы не испытывать проблем с установкой. Далее снимаем старые подушки и аналогичным образом устанавливаем новые. Никаких съемников и особых инструментов использовать не нужно. Однако диаметр болтовых соединений может отличаться в зависимости от типа и марки автомобиля.

    При установке новых опор нанесите на резьбу небольшой слой герметика. Так вы предотвратите несанкционированное откручивание болтов в ходе эксплуатации и защитите резьбу от грязи и коррозии. Менять опоры рекомендуется комплектом, чтобы повторно не производить ремонт в ближайшее время. Следите и за моментом затяжки. На автомобилях ВАЗ «десятого» семейства передняя и правая опора затягивается с усилием в 54-70 Нм. Дополнительная задняя — 90-120 Нм. На этом процедуру замены подушек можно считать оконченной и приступать к повседневной эксплуатации.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Силовой агрегат крепится к кузову на эластичных опорах . Они поглощают вибрации, чтобы те не передавались на кузов и не становились источниками неприятного шума в салоне. Кроме того, опоры защищают мотор от резких ударов, когда машина движется по неровной дороге.
    Наиболее распространенный и дешевый вариант – резинометаллические опоры. Название говорит само за себя: две пластины и резиновая проставка между ними. Иногда для большей жесткости внутри подушек устанавливают пружины, а для смягчения ударов – буферы. Такие довольно простые элементы эффективно гасят колебания далеко не во всем рабочем диапазоне двигателя.
    Более гибко реагируют на изменение оборотов гидравлические опоры . На минимальных оборотах для эффективного гашения колебаний подушка должна быть мягкой. С ростом оборотов при движении автомобиля увеличивается амплитуда колебаний – в этом случае надо, чтобы подвеска двигателя стала жестче.
    Принципом действия гидроопора напоминает обычные амортизаторы.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Колебания гасит рабочая жидкость, перетекающая из одной камеры в другую. Они заполнены пропиленгликолем (в народе – антифриз). При малых перемещениях силового агрегата (работа мотора на холостом ходу) колебания сглаживает подвижная мембрана – мягкая опора демпфирует вибрации двигателя, передаваемые на кузов.
    Растут обороты коленвала и скорость – вместе с ними увеличивается и амплитуда колебаний. Мембрана уже не справляется с возросшей нагрузкой, и в работу вступает дроссельное устройство. Под давлением жидкость через его каналы перетекает из верхней камеры в нижнюю – жесткость и энергоемкость опоры увеличиваются.

    Принцип работы современной гидроопоры с механическим управлением:


    1 – нижняя (расширительная) камера;
    2 – дросселирующий канал;
    3 – верхняя (рабочая) камера;
    4 – подвижная мембрана;
    5 – корпус гидроопоры;
    6 – канал демпфирующей жидкости.


    в движении, опора жесткая

    Гидроопоры для каждой модели двигателя настраивают отдельно.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Рабочую характеристику задают, изменяя диаметр и длину канала дросселирующего устройства. Существуют варианты «подушек» с электронным контролем, они сложнее по конструкции, зато быстрее реагируют на изменения режимов.
    Для примера возьмем опоры с электровакуумным приводом. Блок управления двигателем получает информацию с датчика положения коленвала , учитывает скорость автомобиля и подает питание на электромагнитный клапан трубопровода, идущего от впускного коллектора к опоре. Появившееся разрежение вытягивает мембрану демпфера и открывает канал, по которому жидкость перетекает из верхней камеры в нижнюю – в этом случае подушка мягкая.
    Поднялись обороты двигателя, автомобиль тронулся с места – электроника перекрывает вакуумный канал и соединяет его с атмосферой. Разрежение в опоре падает, под действием атмосферного давления мембрана поднимается вверх и запирает отверстие между верхней и нижней камерами. Единственный оставшийся у жидкости путь – через спиральные каналы дросселирующего устройства.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) При этом сопротивление растет, соответственно жесткость подушки увеличивается, что позволяет эффективно противостоять вибрациям большей амплитуды – например, при движении по неровной дороге.

    Принцип работы гидроопоры с электронным управлением:

    а) на холостом ходу, опора мягкая:
    1 – мембрана демпфера;
    2 – нижняя (расширительная) камера;
    3– дросселирующий канал;
    4 – верхняя (рабочая) камера;
    5– корпус гидроопоры;
    6– спиральный канал дроссельного устройства;
    7 – штуцер для подачи разрежения.

    б) в движении, опора жесткая:
    в движении, опора жесткая

    Существует аналогичная конструкция с электронным управлением, но без вакуумной магистрали. На минимальных оборотах канал, соединяющий воздушную полость подушки с атмосферой, открыт. При колебаниях силового агрегата рабочая жидкость свободно перетекает из верхней камеры в полость над воздушным каналом и обратно. При этом мембрана легко прогибается и вытесняет излишки воздуха наружу.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) При движении электромагнитный клапан перекрывает канал, соединяющий воздушную полость с атмосферой. Резиновая мембрана воздушной камеры перестает прогибаться, и жидкость начинает просачиваться из верхней в нижнюю полости через дросселирующее устройство.

    Двигатель автомобиля имеет достаточно большой вес и подвержен вибрациям, поэтому должен быть закреплен от какого-либо смещения при работе. Если же места крепежа будут жестко соединены с элементами кузова, то они очень быстро выйдут из строя, так как при движении по неровностям дорожного полотна точки крепления будут воспринимать значительные знакопеременные нагрузки.

    Плюс к этому весь кузов будет постоянно вибрировать, что помимо дискомфорта для находящихся внутри авто, еще и отрицательно скажется на долговечности всех элементов автомобиля.

    Подушка (опора) двигателя ВАЗ

    Назначение

    Специальные опоры или как их еще называют, подушки служат для гашения вибраций во время работы двигателя и для его надежной фиксации.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Подушкой опора названа не случайна, так как полностью соответствует своему назначению. Так в толковом словаре Ожегова одно из значений слова «подушка», – это то, что является опорой чего-нибудь, принимает на себя давление механизма.

    Основной задачей установки опор является надежность крепления и сведение до минимума смещения в стороны во время работы.

    Помимо этого, благодаря подушкам, силовой агрегат изолирован от всех деталей кузова, что делает автомобиль комфортным для движения.

    В зависимости от модели авто двигатель может иметь от 3-х до 5-ти подушек.

    Так передняя и задняя подушки следят за вибрацией на холостом ходу и при выходе двигателя на максимальные нагрузки.

    Конструкция

    Простейшие опоры представляет собой резинометаллический элемент, где между двумя стальными пластинами помещен слой резины. Пластины имеют на торцах резьбовую часть в виде шпильки для соединения с деталями кузова. Подобные изделия могут быть выполнены как цельные, так и разборные.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Некоторые опоры, например, классические модели ваз 2101-07 внутри подушки еще и имели пружину и резиновый отбойник, что повышало жесткость и смягчало сильные удары.

    В последнее время все чаще вместо резины производители стали применять полиуретан, как наиболее износостойкий, и металл в большинстве случаев уступил свое место алюминию.

    На более дорогих моделях авто для большего комфорта при движении применяются более современные конструкции, такие как гидравлические опоры. Они состоят из двух камер и мембраны между ними, камеры наполнены жидкостью, которая при нагрузке может перемещаться из одной емкости в другую.

    Подобные опоры могут подстраиваться под работу силового агрегата в любых режимах его работы и способны максимально гасить любые возникающие вибрации, заметно увеличивая степень комфорта при эксплуатации авто.

    Наибольшие нагрузки на подушки двигателя приходятся при его запуске, старте и остановке транспортного средства. Неисправная опора увеличивает нагрузку на двигатель и трансмиссию, повышая вероятность их поломки.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Неисправности:

    Трещины, разрывы на теле наполнителя, либо стальных пластинах;

    Деформация подушки;

    Отслоение резины от металла;

    Признаки неисправности:

    Мотор «подпрыгивает» при старте и торможении авто;

    Удар при строгании на задней скорости;

    При езде по неровной дороге, прослушиваются стуки, схожие с неисправность ходовой части.

    Причины неисправности

    Может быть несколько причин преждевременного отказа подушек. Так, например, при тюнинге авто устанавливают амортизаторы с более жесткой характеристикой, низкопрофильные шины для улучшения управляемости и изменения внешнего вида авто. Однако в этой ситуации амортизаторы на ямах не полностью гасят колебания кузова, которые оказывают отрицательное действие на все элементы и в том числе на опоры двигателя.

    Манера езды. Это резкие старты и торможения провоцирующие огромные нагрузки на подушки двигателя из-за быстрого смещения центра тяжести. Сюда же стоит отнести и проезд неровностей на дороге не снижая скорости.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Естественный износ. Это механические нагрузки, перепады температур, старение резинового наполнителя, теряющего свою эластичность.

    Сроки замены

    В среднем опоры силовой установки способны выходить порядка 100 тыс. километров и более (до 200 тыс.) при умеренной езде и надлежащем контроле за их состоянием.

    При обнаружении любых признаков неисправности подушек двигателя и КПП рекомендуется, не откладывая произвести их замену. При этом не стоит приобретать изделия неизвестного производителя, отдавая предпочтение оригиналу.

    В заключение. Исправные опоры, это комфорт и безопасность движения, а также продление ресурса вашего силового агрегата.

    Своевременная профилактика – залог долгой службы автомобиля и безопасности в процессе его эксплуатации. По этой причине каждому водителю желательно следить за своей машиной самостоятельно. Для комплексного выполнения плановых операций знание того, как проверить исправность подушек двигателя, будет совсем не лишним.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Читайте в этой статье

    Виды и типы подушек двигателя

    Прежде чем что-либо проверять, необходимо также понимать назначение детали, какие неисправности элемента могут возникнуть, а также какие признаки имеет поломка. Как известно, двигатель достаточно много весит и во время работы вибрирует. Это значит, что если жестко прикрепить к кузову автомобиля, тогда все вибрации будут передаваться на последний.

    Во время движения по неровностям места крепления силового агрегата испытывают значительные нагрузки. Жесткое крепление к кузову будет означать, что крепежи и место их установки начнут быстро разбиваться. Чтобы общая конструкция была надежной и сохранялся комфорт, для крепления ДВС используются специальные опоры.

    Подушка (опора двигателя) – деталь, которая служит для фиксации силового агрегата, предотвращает его смещение и гасит вибрации во время работы. По своей сути это самая настоящая прокладка, только довольно большого размера. Она помещается между двигателем и корпусом авто, то есть крепится как к силовому агрегату, так и к самому кузову.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Количество подушек зависит от марки и модели автомобиля, их бывает от трех до пяти.

    Если отрыть капот, то можно сразу увидеть верхнюю (правую опору). Остальные находятся с нижней стороны мотора. Опять же, точки размещения зависят от модели авто, типа двигателя и коробки передач. В большинстве случаев подушки двигателя состоят из резинового корпуса и металлических крепежных деталей.

    Иногда вместо резины используется полиуретан, который отличается большей износостойкостью. В дорогих автомобилях устанавливаются более сложные и современные варианты – гидравлические. Эффективность гашения вибраций, естественно, намного выше.

    Состоят такие опоры из двух камер, между которыми расположена мембрана. В качестве наполнителя в камерах используется либо пропиленгликоль, либо специальная жидкость (гель). Во время работы, в зависимости от дорожных условий (например, на неровностях), она переливается из одной камеры в другую по специальным каналам, а общая жесткость подушки благодаря такой конструкции динамично меняется.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов)

    Гидроопоры бывают разные:

    • С электронным управлением. Компьютер меняет жесткость опоры, принимая и обрабатывая сигналы – вибрации, сила которых меняется в зависимости от ситуации. Жидкость внутри такой подушки часто содержит частицы металла и плотность меняется под воздействием магнитного поля. Благодаря таким технологиям удается достигнуть максимального комфорта в салоне авто независимо от режима работы двигателя и условий на дороге;
    • С механическим управлением. Более простой вариант. Технические характеристики задаются еще на этапе сборки. От них зависит, в каком режиме будет максимальная польза: на холостом ходу или на разных режимах работы мотора.

    Разумеется, высокотехнологичные устройства устанавливаются на очень дорогие авто. На бюджетных вариантах, а тем более на старых советских моделях, установлены простые резинометаллические опоры. В случае поломки или износа (обычно выдерживают около 100 000 км. пробега) их просто меняют. А гидравлика может быть отремонтирована.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Причем даже своими силами. Однако перед тем, как снимать опоры, нужно знать, как проверить гелевую подушку двигателя, резиновую и т.п.

    Признаки и причины неполадок подушек двигателя

    Основные признаки неисправностей подушек (опор) двигателя такие:

    • сильная вибрация на руле при работе двигателя;
    • стук в области установки коробки передач во время езды по неровностям;
    • во время езды и переключении передач на большой скорости;
    • стук под капотом во время преодоления неровной дороги, а также на холостом ходу и при изменении нагрузки во время работы двигателя;

    При появлении этих признаков стоит провести диагностику подушек. Сделать это можно самостоятельно.

    Проверка подушек двигателя своими руками

    Произвести такую диагностику совсем не сложно. Даже в том случае, если на авто применены гидравлические подушки. Главное, нужно знать, как проверить правую подушку двигателя правильно, а также продиагностировать остальные.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Сделать это можно несколькими способами, которые лучше применить совместно друг с другом для постановки более точного диагноза.

    • Первый способ хорош для гидравлических опор. Установив автомобиль на ровную поверхность, нужно открыть капот и завести двигатель. Потом попробовать слегка тронуться с места.

    При неисправных подушках двигатель будет сдвигаться со своего места. При этом будут хорошо слышны характерные звуки. Подобную проверку можно сделать и на неработающем моторе, если вставить монтировку или палку между мотором и корпусом авто и попробовать пошатать силовой агрегат из стороны в сторону.

    • Второй способ проверки такой. На заведенном моторе нужно включить передачу и трогаться на несколько сантиметров. На разных типах КПП при неисправностях подушек могут ощущаться характерные рывки.
    • Для проверки нижних опор потребуется смотровая яма, домкрат и деревянная колода высотой около полуметра. Приподняв одно колесо и заменив домкрат колодой, нужно осмотреть снизу подушки на предмет трещин, разрывов, потеков гидравлической жидкости.Проверка подушек двигателя: Как проверить подушки двигателя и когда это делать (5 симптомов) Разумеется, перед этим необходимо принять меры безопасности, исключив сдвиг авто с места (колодка-противооткат под заднее колесо и т.п).

    Для того чтобы опоры прослужили как можно дольше, нужно следить за манерой своей езды. Принцип «выше скорость – меньше ям» необходимо навсегда выбросить из головы. Кроме того, подушки двигателя скорее выходят из строя, если часто и резко трогаться с места. Одним словом, чем меньше резких колебаний ДВС – тем реже придется проверять исправность подушек двигателя.

    Читайте также

    Почему двигатель может вибрировать на холостых оборотах. Причины неисправности, диагностика. Советы и рекомендации по снижению уровня вибраций мотора.

  • Замена опор двигателя: по каким признакам можно понять, что нужно менять подушки. Виды опорных подушек, как поменять опоры двигателя своими руками.

    • Какая подушка двигателя больше влияет на вибрацию?
