Оппозитный двигатель это: Горизонтально-оппозитные двигатели Subaru

Горизонтально-оппозитный двигатель | КакУстроен.ру

В отличие от традиционных рядных и V-образных двигателей, оппозитные двигатели не получили такого широкого распространения на современных автомобилях. В основном их применяют два производителя автомобилей компании Subaru и Porsche. В чем же причина такой нелюбви остальных участников рынка к такому варианту компоновки мотора, какие у него достоинства и недостатки.
Свое название оппозитный, или как иначе принято говорить горизонтально-оппозитный двигатель получил из-за расположения цилиндров. В отличие от вертикального расположения как у рядных или под углом как в случае V-образных двигателей, цилиндры оппозитных моторов расположены горизонтально, в разные стороны друг от друга.

Варианты конструкции

Есть две разновидности оппозитных двигателей. Первая – это двухтактные моторы, в которых поршни имеют одну камеру сгорания и их движение осуществляется навстречу друг другу. Более простая по сравнению с традиционными двигателями конструкция, высокое качество газообмена, возможность работы на разных видах топлива делало эти двигатели незаменимыми для применения в различной военной технике.

Для переключения между видами топлива достаточно было лишь передвинуть рычаг на топливном насосе и выбрать нужный угол зажигания. Для вывода отработанных газов и увеличения мощности использовалось две турбины. Кроме внушительных габаритов, связанных с наличием двух коленчатых валов, недостатками таких двигателей также является высокий расход топлива, как и в традиционных двухтактных моторах. Другой вариант, который все знают, и который используется на современных автомобилях, а также мотоциклах – это некое подобие двухрядного V-образного двигателя с углом развала цилиндров в 180. Именно его достоинства и недостатки будут рассмотрены ниже.

Достоинства и недостатки

Преимуществ у такого рода двигателей несколько. Прежде всего, это небольшие, по сравнению с традиционным рядным двигателем, масса и габариты, низкий центр тяжести, смещенный к середине автомобиля. Кроме того расположение поршней друг напортив друга позволяет гасить вибрацию, возникающую при их работе. Все это обеспечивает автомобиль, оборудованный оппозитным двигателем отличной управляемостью, позволяет водителю более четко и стабильно выполнять повороты.

Эти особенности очень важны на спортивных автомобилях. Также хороши такие двигатели с точки зрения безопасности – низкое расположение мотора, в случае аварии, позволит ему сместиться под машину, а не в салон автомобиля.

К сожалению, для поклонников таких двигателей недостатков у них тоже немало. Хоть оппозитники и не очень высокие, их ширина гораздо больше ширины традиционных моторов. Такая особенность двигателя создает немало проблем для конструкторов при проектировании моторного отсека, ведь помимо двигателя в стандартные габариты машины необходимо вписать компактное рулевое управление и колеса. Также такой двигатель сложен в обслуживании. Все работы, по его обслуживанию придется выполнять на станции техобслуживания. Самостоятельно получится, может быть только, поменять масло в двигателе. Из-за риска повредить головки блока цилиндров даже свечи рекомендуется менять на станции. Все это делает оппозитные двигатели дорогими в обслуживании. Кроме того производство таких двигателей дороже чем обычных.

Все эти факторы влияют на цену автомобиля и стоимость его эксплуатации.

Впрочем, несмотря на недостатки, для многих водителей хорошая управляемость гораздо ценнее, чем более высокая цена и легкость в обслуживании. Именно поэтому поклонников таких двигателей не становится меньше.

В завершение предлагаем посмотреть ролик о горизонтально-оппозитном двигателе из истории компании Subaru.

горизонтально-оппозитные двигатели Subaru. Проблемы простого оппозитного мотора Subaru 2.0 (EJ202)

Такой силовой агрегат, как оппозитный двигатель (в частности, производителя Subaru) схож по принципу работы со стандартным, рядным двигателем внутреннего сгорания. Отличает же его специфичность расположения поршней, цилиндров, из-за горизонтальной (а не привычно вертикальной) установки двигателя. Потому, и поршни оппозитного двигателя расположены горизонтально, к тому же, напротив (оппозитно) друг к другу, попарно. Также каждая из этих пар поршней двигателя имеет пару распределительных валов.

С первого взгляда, оппозитный двигатель Субару компактнее прочих, той же мощности, объема. Такая иллюзия создается, потому как он «плоский», равномерно заполняет моторный отсек. При этом, мотор-плита короткая, плоская, но широкая. Конструкция её представлена полублоками из двух цилиндров, но в ширину, кроме картера с поддоном, как у рядного, тут «примостился» ещё полублок и головка.

Первыми оппозитные двигатели внутреннего сгорания Субару заприметили и устанавливали на спортивных автомобилях гонщики. Под них позже разработали и 12-ти цилиндровые двигатели, вместо используемых 6-ти цилиндровых.

Оппозитный двигатель внутреннего сгорания: общая информация

Итак, сразу отметим, оппозитники бывают как бензиновыми, так и дизельными. Добавим, что до недавнего времени такие моторы были исключительно бензиновыми, то есть дизельный оппозитный мотор появился относительно недавно.
Само понятие «оппозитный двигатель» фактически является определением схемы компоновки. В таком моторе поршни расположены под углом 180 градусов (угол развала). Примечательно еще и то, что во время работы мотора соседние поршни занимают одинаковое положение, находясь в ВМТ или НМТ (верхняя и нижняя мертвая точка).

При этом важно понимать, что оппозитный двигатель отличается от V-образного мотора, который также может иметь аналогичный угол развала цилиндров. Визуально такие ДВС будут похожи, однако в V-образном двигателе соседние поршни и шатуны расположены на одной шатунной шейке. Это значит, что если один поршень находится в ВМТ, другой опускается в НМТ.

Оппозитный двигатель Субару также имеет название «боксер» (boxer) благодаря уникальному движению поршней. Эти ДВС получают четное число цилиндров, а наиболее распространенными являются варианты с 4 и 6 цилиндрами.

Что касается конструктивных особенностей, в таком силовом агрегате каждый поршень с шатуном крепится к отдельной шатунной шейке коленвала. Еще указанные моторы сложнее рядных, так как имеют две головки блока цилиндров, причем каждая предполагает свою отдельную прокладку и коллекторы.

Также оппозитник имеет большее число распредвалов и сложную схему реализации их привода. С учетом таких особенностей оппозитные ДВС массово выпускаются всего несколькими производителями, среди которых дальше всех продвинулись в этом направлении инженеры Subaru.

Оппозитный дизель

В 2008 году отмечено появление оппозитного дизельного двигателя, который серийно был установлен на модели Subaru. Более того, японцы тогда вообще представили первый в мире дизельный оппозитник, так как такой мотор ранее не выпускал ни один автопроизводитель.

Дизельный оппозитный двигатель с четырьмя цилиндрами получил рабочий объем 2.0 литра, мощность составила 150 л.с., а показатель крутящего момента был зафиксирован на впечатляющей отметке в 350 Нм. Как известно, именно моментная характеристика, а не мощность, играет первостепенную роль.

Также двигатель оснастили системой топливного впрыска Common Rail и установили турбонаддув. В качестве турбокомпрессора была использована турбина с изменяемой геометрией, что позволило мотору практически полностью избавиться от эффекта турбоямы и обеспечить уверенную тягу в широком диапазоне оборотов. Указанный оппозитный дизель было запланировано ставить под капоты Subaru Legacy и Outback, а также выпустить на рынок легендарный Subaru Forester в дизельной версии.

Недостатки

Может быть, именно они привели к малой распространенности оппозитных двигателей. Ведь многие компании постепенно отказались от их использования. И если в спортивных авто оппозиты еще встречаются, то в, так сказать, бытовых довольно редки.

Самообслуживание двигателя практически сводится к нулю
. Сложность его конфигурации приводит к тому, что хозяин может сам разве что масло поменять. Даже для того, чтобы заменить или зачистить свечи, придется ехать на СТО. Рискнувший сделать это самостоятельно имеет высокую вероятность серьезно повредить головку цилиндров.

Содержание автомобиля с оппозитным двигателем обходится куда дороже, чем с рядным. Все автоработы оцениваются мастерами выше, детали в цене превосходят аналогичные для «рядников» в 2-5 раз.

Двигатель-оппозит требует просто катастрофического количества масла. А если свести все недостатки к единому знаменателю, то можно сказать, что они заключаются в чересчур больших денежных затратах. Что не мешает людям, оценившим все плюсы и минусы оппозитного двигателя Субару, отдавать предпочтение таким моделям и все-таки стремиться к желанной покупке.

Сильные и слабые стороны оппозитного двигателя

Если говорить о том, какие преимущества оппозитного двигателя способны привлечь внимание автолюбителей на фоне других разработок, тогда стоит отметить низкий центр тяжести и практически полное отсутствие вибраций во время работы такого ДВС на разных режимах.

Что касается дизельной версии, которая параллельно с этим обещает еще и значительную экономию топлива, тогда минимум вибраций позволяет рассчитывать на существенно повышение комфорта в процессе эксплуатации дизельного автомобиля. Ни для кого не секрет, что даже современные дизели типа TDI и т.п. обычно более шумные и вибронагруженные по сравнению с бензиновыми аналогами.

Также стоит отметить пассивную безопасность, так как оппозитный мотор лучше «уходит» вниз во время лобового удара, тем самым позволяя избежать значительной деформации водительской капсулы. Также смещение центра тяжести вниз при использовании ДВС данного типа обеспечивает улучшенную управляемость и делает автомобиль более устойчивым.

Еще в устройстве этого типа моторов коленчатый вал устанавливается на меньшее количество коренных подшипников скольжения, в результате снижается общий вес агрегата. Получается, оппозитный двигатель работает плавно, без вибраций, находится на одной оси с КПП и благодаря этому отдает больше мощности, машина с таким мотором лучше управляется, повышен уровень пассивной безопасности.

Если же затрагивать недостатки оппозитного двигателя, тогда на первый план выходит сложность его обслуживания и дороговизна ремонта, особенно на территории СНГ. Дело в том, что для проведения ряда манипуляций силовой агрегат нужно попросту снимать. Еще такие двигатели требуют много места в ширину в подкапотном пространстве. Это затрудняет доступ к элементам самого мотора и навесного оборудования.

Также некоторые специалисты выделяют, что несмотря на достаточно большой ресурс оппозитного мотора, нахождение и работа поршней в горизонтальном положении приводит к тому, что стенки цилиндров изнашиваются неравномерно. В результате повышается расход моторного масла.

Преимущества

После краткого рассмотрения конструктивных особенностей оппозитника, хотелось бы подвести итого по поводу его плюсов.

Их несколько:

1. Благодаря низкому расположению узла можно говорить о существенном снижении центра тяжести. Как следствие, управляемость автомобиля и его устойчивость на дороге (даже при большой скорости) увеличивается в разы.
2. Оппозитник находится практически на одном уровне с трансмиссией, поэтому передача мощности от узла к узлу происходит с максимальной эффективностью.
3. Данный вид мотора хорош практически полным отсутствием вибраций во время движения. Поршневые группы, развернутые на 180 градусов друг относительно друга, отлично сбалансированы и великолепно гасят лишнюю энергию. Как следствие, двигатель работает плавно и без лишних рывков.
4. Оппозитный двигатель отлично сбалансирован, поэтому всегда есть возможность установить коленчатый вал на трех подшипниках (в обычных моторах их целых пять). Благодаря этой особенности, вес и длина мотора существенно уменьшаются.
5. Что касается пассивной безопасности во время движения, то у данного типа моторов практически нет конкурентов. В случае лобового удара с движущимся навстречу транспортным средством двигатель не будет входить в салон, а просто выпадет вниз. Такая особенность уже спасла не один десяток жизней.
6. Оппозитный мотор при правильной эксплуатации имеет огромный ресурс – до миллиона километров. Главное – своевременно производить замену масла и прочих расходников.

Недостатки

Если бы в данном виде у двигателя были одни преимущества, то он бы устанавливался на всех автомобилях.

К сожалению, есть ряд минусов, которые добавляют «ложку дегтя»:

1. Главный недостаток – сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к двигателю просто нереально. Зачастую приходится снимать весь узел, чтобы провести небольшие ремонтные работы.
2. Практика эксплуатации показала, что из-за горизонтального расположения двигателя гильзы цилиндра истираются неравномерно. Из-за этого уже через некоторое время эксплуатации двигатель начинает «есть масло».
3. При выпуске данного двигателя планировалось сэкономить место под капотом, но по факту получилось наоборот – оппозитник занимает много больше пространства. Просто и того, что расположен он немного ниже.
4. Из-за сложности конструкции очень сложно найти специалиста, готового взяться за серьезный ремонт. Если же и получается это сделать, то необходимо быть готовому к существенным затратам.

Что такое оппозитный движок?

В классических моторах цилиндры имеют вертикальную ориентацию и двигаются, соответственно, в направлении: вверх – вниз. В оппозитах они расположены горизонтально, в результате чего поршни ходят влево – вправо. Поскольку такое движение сильно напоминает бой на ринге, в народе этот тип двигателя получил прозвище «боксер».

Интересно, что идея не сильно-то и оригинальна, скорее – забыта. Аналогичные моторы были на борту ушедших в небытие Икарусов и советских мотоциклов вроде Днепра, стояли на некоторых моделях отечественных танков. Конечно, в Subaru разработали более совершенный механизм, но все же начинали вовсе не с нуля.

Из-за горизонтального расположения цилиндров движок кажется более компактным. Однако это обман зрения: по габаритам он аналогичен традиционным, просто имеет меньшую высоту. Зато по ширине превосходит рядный двигатель более, чем в 2 раза. Грубо говоря, он растекся по плоскости, почему и выглядит меньшим по размерам.

Презентация Subaru Forester с оппозитным дизельным двигателем.

Проблемы и надёжность двигателей Subaru Forester

Марка славится своими индивидуальными решениями различных технических вопросов. Одной из главных “фишек” производителя является оснащение автомобилей оппозитными двигателями. У них имеются свои преимущества по сравнению с моторами других типов, но также имеются и свои характерные черты, которые не всегда можно отнести к плюсам. Поэтому присматривающимся или владеющим таким автомобилем, будет не лишним ориентироваться в особенностях силовых агрегатов встречающихся на этой модели.

EJ25

Самый объёмный двигатель семейства EJ. Самая первая модификация появилась в 1995 году. Конструкция представляет собой идентичный EJ20 блок, однако диаметр цилиндров и ход поршня были увеличены. Это дало возможность увеличить рабочий объём до 2.5 литров.

Как и его младший собрат по серии получил широкое распространение на многих моделях марки, имея множество модификаций. Также имелись турбированные и атмосферные версии.

Так как конструкция моторов и их оборудование очень схожи, то и проблемы у серии EJ25 перекликаются с младшим собратом. Из индивидуальных особенностей стоит отметить склонность к перегреву. Это происходит из-за увеличенного диаметра цилиндров, благодаря которому стенки блока между ними стали тоньше. При длительных нагрузках в виде высоких оборотов, даже на экземплярах с полностью исправной системой охлаждения, прокладки ГБЦ могут прогорать. Встречаются случаи и деформации контактной плоскости между головкой и блоком. Особо жёсткий перегрев приводит к залеганию поршневых колец, который ведёт к повышенному расходу масла. Иногда после такого появляются даже задиры на цилиндрах.

Требования к обслуживанию и ресурс схожи с младшей серией. И также во многом зависят от конструкции конкретной модификации и условий эксплуатации.

FB20

Двигатель данной серии появился в 2010 году, а на модель Forester его стали устанавливать в 2011 после рестайлинга третьего поколения (SH). Блок цилиндров остался прежней конструкции, однако увеличение хода поршня сделало двигатель длинноходным. Среди конструктивных доработок – усовершенствование системы охлаждения, применение лёгких поршней, а также облегчённых ассиметричных шатунов.

Привод ГРМ стал цепным. По заявлению производителя цепь является необслуживаемой, то есть её ресурса должно хватать на весь срок эксплуатации двигателя.

Несмотря на все доработки, у двигателя так и остались проблемы с жором масла. Чаще всего проблема в маслосъёмных кольцах, а именно их высоком уровне закоксовки. Решается это операциями по раскоксовке, однако помогает это не всегда. Кроме этого встречались двигатели с дефектами в виде кривых блоков. В таком случае придётся покупать новый блок, либо же искать контрактный двигатель в хорошем техническом состоянии.

Четвёртый цилиндр также может досаждать владельцу своим стуком. В данной серии это происходит из-за проворота шатунных вкладышей. Причиной этому может быть как перегрев, так и плохое качество топлива и масла. Не добавляет надёжности конструкции и отсутствие на вкладышах замков.

Неприятной особенностью для владельца могут стать металлические шумы, которые сложно диагностируются. Специалисты сходятся к выводам, что это следствие невысокого качества деталей и сборки.

Традиционно для Subaru, моторы требуют постоянного внимания и качественного обслуживания. По заявлению производителя ресурс должен составлять около 200 тыс. км, однако на практике данная серия ходит около 100 тысяч. Бывают случаи, когда и того меньше.

FB25

При рестайлинге третьего поколения (SH) в 2011 году стал устанавливаться мотор этой серии. Путь его разработки идентичный его предшественнику EJ25, а именно увеличение рабочего объёма в существующем блоке. Однако по сравнению с предшественником были некоторые конструктивные изменения. Получила значительные изменения система охлаждения ГБЦ. Топливные форсунки теперь стали размещаться не на коллекторе, а непосредственно в блоке цилиндров. Таким образом, система впрыска существенно усовершенствовалась, однако и конструктивно стала намного сложнее. Полная переработка выпускной системы позволила увеличить её эффективность.

Что касаемо ресурса и сколько ходит мотор из такой серии, то тут ситуация схожа с FB20. Характерные проблемы также во многом перекликаются. Однако на 2.5-литровых двигателях практически не встречаются проблемы с жором масла и залеганием колец.

FA20

Данная серия была разработана в кооперации с Toyota для общей модели BRZ/GT86. В дальнейшем его модификации устанавливались и на четвёртое поколение Субару Форестер. Двигатель был сконструирован на базе блока FB20, но переработан под квадратную геометрию. От донора он отличается другими поршнями, коленчатым валом, а также степенью сжатия.

Для двигателя характерны неравномерные холостые обороты, а также потряхивания «на низах». Решается такая проблема обновлением прошивки ЭБУ.

Дефектная шестерня распределительного вала, может приводить к потере давления масла, из-за чего двигатель может глохнуть.

В целом двигатель достаточно сложный конструктивно, а следовательно требуем повышенного внимания за своим техническим состоянием. Также, традиционно для Subaru, очень чувствителен к качеству топлива и масла. Использование качественных продуктов значительно повысит его ресурс.

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

• Смещение центра тяжести
  . Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
• Пониженная вибрация
  . Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;

• Большой ресурс
  . «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;
• Повышенная безопасность
  . И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.

Справедливости ради скажем, что все плюсы, кроме последнего, четко проявляются только на многоцилиндровых двигателях. «Маломерки» с 2 и 4 цилиндрами в работе от традиционных моторов практически не отличаются.

Типичные проблемы и слабые места двигателя EJ20

При своей весьма легендарной истории 2-литровый оппозитный двигатель Subaru EJ20 имеет довольно противоречивую репутацию. У кого-то этот двигатель ходит более 400 000 км, у кого-то постоянно ломается и является источником больших расходов. Можно смело утверждать, что наиболее живучими являются атмосферные версии, такие как EJ20, поздние EJ201 и EJ202 – относительно простые, с одним распредвалом в ГБЦ, рассчитанные на 92-й бензин. Тем не менее, эти двигатели требовательны к качеству топлива и качеству масла, которое нужно менять каждые 7500 км – так показывает опыт.

Разные мелочи

Датчики японского двигателя очень надежны и обычно сюрпризов не преподносят. Если двигатель Subaru EJ202 внезапно начал глохнуть на холостых или держать высокие холостые обороты, то следует осмотреть и очистить заслонку регулятора холостого хода. Она подклинивает, что вызывает нарушение в регулировке холостого хода.

Если двигатель Subaru EJ202 вообще не заводится, то следует проверить коммутатор системы зажигания или расположенный в баке топливный насос, который выходит из строя при частой езде на остатках запаса топлива. Высоковольтные провода следует менять каждые 50 000 км. Катушки зажигания тут двойные и весьма долговечные.

Рывки при разгоне, увеличенный расход топлива – это признаки неисправности датчика массового расхода топлива двигателя Subaru EJ202.

Вентиляция картера

При малейших проблемах с вентиляцией картерных газов двигатель Subaru EJ202 очень быстро выдавливает сальники коленвала и распредвалов и масло вместе с ними. Также начинают протекать прокладки клапанных крышек, заглушки распредвалов.. Клапан системы ВКГ на двигателе Subaru EJ202 нужно менять, а трубочки прочищать от скопившихся в них сгустков или тоже менять на новые. При рассыхании трубок возникает подсос воздуха, приводящий к неправильному смесеобразованию и снижении мощности двигателя.

Жор масла

Жор масла в литр-полтора от замены до замены при частых отжигах – нормальное явление для двигателя EJ202. Но если расход масла присутствует и при размеренной езде, то почти наверняка либо залегли маслосъемные кольца, либо в двигателе присутствует износ цилиндропоршневой группы. Обычно при пробеге в 200 000 – 250 000 км двигатель EJ202 нуждается в замене всех поршневых колец.

К тому же горизонтальное расположение цилиндров само по себе является предпосылкой для повышенного расхода масла, которое не способно самостоятельно стекать по стенкам цилиндров. И тут важно не упустить момент – двигатель может «съесть» почти все масло, а контрольная лампа загорится лишь тогда, когда в поддоне останется всего 700 грамм смазки.

Стук четвертого цилиндра

Известным конструктивным недостатком двигателей Subaru EJ является слабое охлаждение 4-го цилиндра: поршень перегревается, расширяется и начинает «задирать» свои юбки и стенки цилиндров. Причем обычно изнашиваются именно юбки поршня, а поверхность цилиндров не страдает. При работе на холодную двигатель стучит, а после прогрева замолкает. Многие так и ездят. Если эта проблема прогрессирует, то двигатель начинает стучать постоянно и возникает износ поверхности 4-го, а и иногда еще и 2-го цилиндра. Цилиндры становятся овальными.

Перегрев

А вот критический перегрев двигателя Subaru EJ202 возникает при засорении радиаторов, эксплуатации двигателя на некачественном или старом антифризе. При кратковременном перегреве может заклинить термостат. Если он заклинит в закрытом положении, то охлаждение двигателя фактически прекратится. В этом случае происходят самые различные неприятности, от деформации ГБЦ, ее растрескивания до заклинивания двигателя с повреждением блока двигателя.

Признаки перегрева, помимо высокой температуры охлаждающей жидкости по термометру: течи антифриза через прокладки ГБЦ, пузыри в расширительном бачке при прогазовке на горячем двигателе, пар из выхлопной трубы.

Коленвал

Коленвал оппозитного двигателя Subaru EJ зажат между полублоками. Каждый из шатунов соединяется с коленвалом собственной шейкой – как на 4-цилиндровом двигателе. Однако соседние поршни 1 и 2, 3 и 4 на оппозите не движутся в противофазе, а всегда занимают одинаковое положение: синхронно занимают верхние или нижние мертвые точки. Соответственно, первая и вторая пара поршней 4-цилиндрового оппозитного двигателя движутся в противофазе. Оппозитная четверка уравновешена лучше рядной, не нуждается в балансирных валах и в целом развивает более высокий момент на низких оборотах.

Все шейки компактного коленвала оппозитного 4-цилиндрового двигателя очень узкие, следовательно, и нагрузка на них высокая. При нарушении температурного режима двигателя и использовании некачественного масла риск быстрого износа очень велик. Особенно чувствительны к качеству смазки турбомоторы Subaru.

Почему двигатель перегревается?

Причина перегрева – использование некачественного антифриза и его редкая замена, а также засорившиеся радиаторы. Небольшой перегрев станет причиной заклинившего термостата. Если клин произойдет в закрытом положении, то мотор не будет охлаждаться, что станет причиной различных неисправностей, вплоть до заклинивания мотора с повреждением блока двигателя.

О том, что двигатель перегрет, сигнализируют течи антифриза через прокладки ГБЦ, пар из выхлопной трубы, а также пузыри в расширительном бачке, появляющиеся при прогазовке на горячем моторе.

Диагностика дизельного двигателя Субару Форестер

Дизельные двигатели Субару Форестер имеют ряд особенностей. Так, у всех моторов Subaru есть свои «слабые места», которые отличают их от двигателей других марок. Ориентируясь на это, мастера уже во время предварительной консультации смогут предположить причины сбоя в работе двигателя.

Всё же полную информацию можно получить только после диагностики, по итогу которой вам смогут по факту сказать как обстоит дело и предложить варианты решения проблемы. Неисправности дизеля Субару Форестер мало чем отличаются от типичных проблем дизельных агрегатов, симптомы всё те же: неравномерная работа мотора, потеря мощности, затрудненный запуск двигателя, шум, жрёт топливо и дизель дымит.

В ходе осмотра анализируется работа всех систем дизеля: начиная с топливной системы и заканчивая электрооборудованием. Переборка двигателя осуществляется после получения всей предварительной информации по состоянию автомобиля. Поломки агрегата взаимосвязаны, поэтому, если помимо ожидаемого списка технических неполадок мотора Субару Форестер, мастер обратит внимание на что-то еще, то рекомендуем довериться его совету. Тем ни менее, вы в полном праве отказаться от дополнительных услуг, так как итоговое решение остается за автовладельцем.

Обслуживание дизелей модели Subaru Forester

Дизельные двигатели считаются наиболее надежными, и моторы Субару Форестер не исключение. Однако пренебрежение данными пробега или правилами эксплуатации, что включает тяжелые условия работы, всегда грозит последующим разбором мотора. Поэтому чтобы не перебирать двигатель в рамках капиталки дизеля, внимательно относитесь к срокам технического обслуживания мотора.

Регламент эксплуатации двигателя включает правила замены дизельного масла, фильтров и группы расходников, которые зачастую устанавливаются ремкомплектом – кольца, прокладки и иные элементы с ограниченным ресурсом работы. Пропускать сроки замены фильтров (топливного, воздушного и масляного) не рекомендуется. Промывка топливного бака и слив отработанного масла тоже подразумевают системный подход.

Почему для ремонта лучше выбрать техцентр?

Необходим ремонт дизельного двигателя, но как его правильно выполнить? Хороший вопрос, если вы хотите ремонтировать дизель самостоятельно в гараже, но совершенно бессмысленный, если обращаться за помощью к профессионалам – морочить голову не в правилах настоящих специалистов, они просто делают свое дело быстро и качественно. В ходе работы диагносты помогают правильно оценить состояние элементов мотора и диагностировать причину неисправности. Дизелисты же решают проблему в установленный срок. Чтобы осуществить эту работу, необходимо следовать четкой схеме, что включает в себя не только базу технических знаний, но и необходимость задействовать недешевое оборудование и профессиональный набор инструментов. Это та причина, по которой автотехцентры всегда в приоритете при поиске специалиста по восстановлению дизельных агрегатов.

горизонтально-оппозитные двигатели Subaru.

Перспективы применения оппозитных двигателей

Продолжаю рассказывать про двигатели внутреннего сгорания. Причем я люблю рассказывать про не понятные двигатели для простого обывателя, например как от компании Volkswagen. Сегодня не менее интересный двигатель, который также устанавливается на узкий круг автомобилей. Речь пойдет об оппозитном двигателе. В основном сейчас такие агрегаты использует компания Subaru, а также корпорация Volkswagen Group, в своих автомобилях. Так что же это за двигатель такой? Читайте дальше…

– двигатель внутреннего сгорания, в котором поршни находятся горизонтально (или под углом в 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни находятся вертикально. То есть простыми словами — можно назвать горизонтальным двигателем. Поршни такого агрегата расположены — два справа и два слева. Во время работы поршни сходятся и расходятся в горизонтальной плоскости. Так как поршни разделены, каждая группа поршней имеет (два справа и два слева), два распределительных вала.

То есть справа два распределительных вала – 8 клапанов и такие е же слева. Газораспределительные механизмы в оппозитном двигателе (распред. валы и клапана), находятся вертикально, в отличие от рядного классического двигателя, где они находятся горизонтально. Вот небольшая схема.

Первые оппозитные двигатели появились еще в 1938 годах, они устанавливались на автомобили Volkswagen Käfer (в шиком применении Фольксваген Жук). Именно компания Volkswagen впервые разработала горизонтально оппозитный двигатель. Некоторые современные автомобили, входящие в Volkswagen Group сейчас комплектуются такими двигателями (например Porsche 997, Porsche Boxster и т.д.). Также в 40 – е года прошлого компания SUBARU вела свою независимую разработку своего двигателя. И по сей день компания Subaru комплектует свои автомобили именно горизонтально — оппозитными двигателями.

Для чего был создан оппозитный двигатель?

Был создан для понижения центра тяжести автомобиля. Наверное, всем известно, что чем ниже центр тяжести, тем лучше ездовые характеристики автомобиля, на поворотах крены автомобиля будут меньше.

Плюсы оппозитного двигателя

1) Как я уже писал выше был создан для понижения центра тяжести автомобиля, что очень хорошо сказывается на ходовых характеристиках.

2) Еще одним плюсом является расположение цилиндров. При движении друг к другу в горизонтальной плоскости, намного сильнее гасятся посторонние вибрации. Поэтому этот двигатель считается намного тише своих рядных или V – образных собратьев.

3) Также из плюсов, хочется отметить большой ресурс такого типа двигателя. Например, двигатели SUBARU имеют ресурс около 1 000 000 километров, при должном использовании и своевременной замене расходников.

Минусы оппозитного двигателя

1) Первый и самый существенный минус, это сложный ремонт такого двигателя.

2) Сложное строение, а значит, дорогая цена этого двигателя.

3) Сложное техническое обслуживание.

Этот агрегат прочный, но сложный в строении. Его динамические характеристики схожи с рядным бензиновым двигателем. Мощность и расход. А сейчас небольшое видео.

Оппозитный двигатель SUBARU видео

На этом позвольте закончить, думаю, стало немного понятно, что это такое и ка он работает.

Современные поршневые двигатели внутреннего сгорания (ДВС) можно классифицировать на основе таких критериев, как вид потребляемого топлива и расположение цилиндров. Если с разделением двигателей на основе разновидности горючего все более-менее понятно даже людям, весьма далеким от техники, то с разделением по расположению цилиндров все не так очевидно. В этом материале мы рассмотрим один из типов ДВС с необычным расположение цилиндров, а именно оппозитный двигатель. Здесь вы узнаете о том, что такое оппозитный двигатель, как он устроен, какие его плюсы и минусы и где он применяется.

Конструкция и особенности работы оппозитного двигателя

Схема работы оппозитного двигателя

Оппозитными называются такие двигатели внутреннего сгорания, угол развала цилиндров которых составляет 180°. Поршни в них двигаются в горизонтальной плоскости, причем зеркально друг по отношению к другу. Это означает, что своей верхней точки они достигают одновременно. Кстати говоря, именно это является одним из главных отличий оппозитных силовых агрегатов от более распространенных V-образных: в них движение поршней осуществляется синхронно (когда один из них находится в верхней точке, второй располагается в нижней).

Благодаря такому расположению цилиндров оппозитные двигатели имеют низкий центр тяжести. Кроме того, их высота существенно меньше, чем у V-образных, они более «плоские» и занимают меньше места в подкапотном пространстве. Одной из отличительных особенностей оппозитных двигателей является наличие двух газораспределительных механизмов (коленчатый вал у них, так же, как и у V-образных, чаще всего один). Что касается принципа работы этих моторов, то он точно такой же, как и у всех остальных ДВС: перемещение поршней, приводящих в движение коленвал, осуществляется за счет давления газов, образующихся при сгорании топливной смеси.

Виды оппозитных двигателей

На сегодняшний день существует три основных разновидности оппозитных двигателей:

Они отличаются друг от друга в основном тем, каким именно образом в них движутся поршни.

Boxer. В оппозитных двигателях этого типа каждый поршень располагается в своем собственном цилиндре, причем они расположены на определенном расстоянии друг от друга, которое всегда остается постоянным. Именно в этом и состоит главная особенность таких силовых агрегатов. Поскольку в процессе функционирования движение их поршней напоминают перемещения боксеров на ринге, то они и получили название Boxer.

OPOC. Эта аббревиатура расшифровывается как Opposed Piston Opposed Cylinder, а особенность конструкции оппозитных двигателей этого типа состоит в том, что в них в каждом из цилиндров находится по два поршня. Они передвигаются навстречу друг другу. Оппозитные двигатели типа OPOC являются двухтактными, в них отсутствуют головки блока цилиндров и механизмы привода клапанов. Благодаря такой конструкции эти силовые агрегаты имеют небольшой вес, причем они бывают как бензиновыми, так и дизельными.

5 ТДФ. Этот тип оппозитного двигателя является отечественной разработкой.

В свое время он создавался специально для установки на танки Т-64, несколько позднее использовался в Т-72. Так же, как и в оппозитном двигателе OPOC, в его цилиндрах находится по два поршня, которые движутся навстречу друг другу, однако в отличие от него у каждого из них имеется по собственному коленчатому валу. Камеры сгорания в оппозитных двигателях 5 ТДФ располагаются между поршнями, они работают как на бензине, так и на дизельном топливе. Сейчас эти силовые агрегаты уже не выпускаются.

Плюсы и минусы оппозитных двигателей

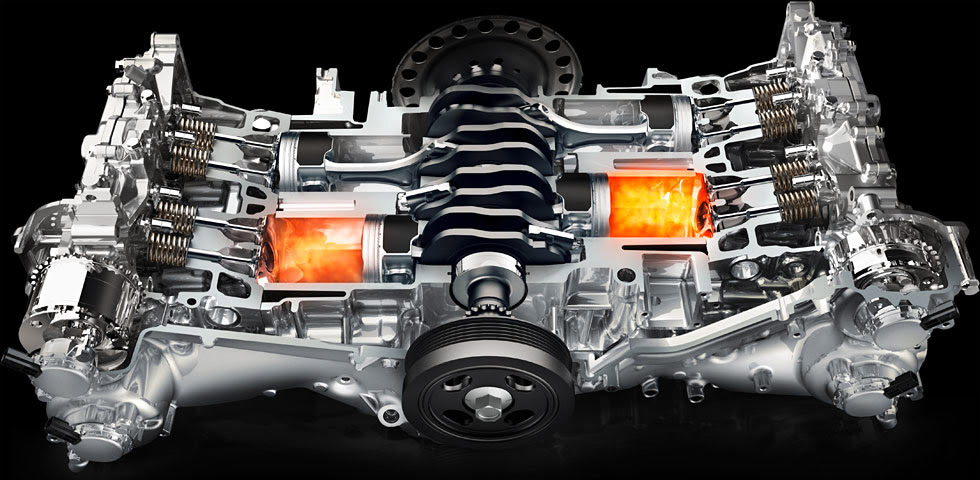

Коленвал и поршни оппозитного двигателя

Как и другие типы двигателей внутреннего сгорания, оппозитные силовые агрегаты имеют как плюсы, так и минусы. Что касается плюсов, то одним из самых существенных из них является очень низкий уровень вибраций во время работы. Этим такие моторы обязаны именно оппозитному расположению своих поршней. Дело в том, что при движении они взаимно уравновешивают друг друга, и практически полностью отсутствует тот дисбаланс сил, который приводит к возникновению вибраций.

Это преимущество оппозитных двигателей влечет за собой и еще один значительный плюс: поскольку вибраций практически нет, то и износ движущихся частей происходит гораздо медленнее, чем в, скажем, V-образных двигателях. Соответственно ресурс таких моторов весьма велик: практика показывает, что величина их пробега до капитального ремонта составляет около полумиллиона километров. Некоторые владельцы автомобилей, на которых установлены оппозитные двигатели, утверждают, что эта цифра на практике даже больше и составляет от 600 000 до 700 000 километров.

Еще один плюс силовых агрегатов этого типа состоит в низком центре тяжести. Именно поэтому их часто устанавливают на спортивные автомобили. При прохождении поворотов на больших скоростях оппозитные двигатели обеспечивают повышенную устойчивость машин. Кроме того, как уже упоминалось выше, достоинством моторов этого типа вполне можно считать и их небольшую высоту. Справедливости ради, следует заметить, что при этом они несколько шире силовых агрегатов других типов (к примеру, те же V-образных моторов).

Что касается минусов оппозитных двигателей, то основными из них являются следующие: высокая стоимость и сложность в ремонте. Конструкция таких моторов подразумевает высокую точность изготовления многих их основных элементов, применение дорогих высокопрочных материалов. К тому же, их сборка и наладка существенно более сложны, чем аналогичные процедуры для V-образных или рядных ДВС. Диагностика и устранение неполадок оппозитных двигателей возможны только при наличии специализированного оборудования и специально обученным персоналом. Само собой разумеется, что даже незначительный ремонт таких моторов обходится владельцам автомобилей, на которых они установлены, недешево.

Также существенным недостатком оппозитных двигателей считается значительный расход масла. Впрочем, и по такому показателю, как расход топлива, они пока уступают современным V-образным и рядным силовым агрегатам.

Сфера применения оппозитных двигателей

Оппозитные двигатели используются совсем не так широко, как V-образные и рядные, однако есть автопроизводитель, который устанавливает моторы такого типа на свои автомобили уже на протяжении полувека. Это — известная японская фирма Subaru. Кроме того, оппозитные агрегаты можно встретить на некоторых моделях Volkswagen и Porsche, ими в свое время оснащались советские мотоциклы «Урал» и «Днепр», венгерские автобусы «Икарус».

Следует заметить, что в последние годы интерес к силовым агрегатам этого типа существенно возрос. По некоторым данным, исследования и разработки по усовершенствованию оппозитных двигателей OPOC, ведущиеся группой американских инженеров, финансирует Билл Гейтс.

Видео на тему

Не все далеко там правда, но из отрицательных моментов оппозита вот:

Пройдемся теперь по слабым местам субаровских моторов:

Геометрия цилиндров подвержена любопытной особенности — когда сетка хона в порядке, а цилиндр уже превращается в эллипс. Впрочем, алюминиевые блоки цилиндров с чугунными гильзами, имеющие разные коэффициенты расширения, никогда не были идеальным решением.

Расход масла подкашивает двигатели независимо от возраста — в одной очереди к доктору стоят пожилые машины из первой волны иномарок и еще пахнущие свежим пластиком выходцы из автосалонов. Здесь способствует угару само горизонтальное положение цилиндров, при случае турбина не отказывается от своей доли закуски, ну и, разумеется, стандартна болезнь залегания колец (а для новых EJ205 это даже не болезнь, а некая составляющая техобслуживания). И попробуйте однозначно замерить на отдельно взятой незнакомой субаре уровень моторного масла. Получилось? А что с обратной стороны щупа? А если машину откатить на три метра в сторону? Да, это — субару!
Ну а что не сгорело, то убежало: течи сальников и «потение» крышек — родовая особенность оппозитных движков.

Датчик массового расхода воздуха покрывается грязью или выходит из строя на машинах любых производителей. Увы, старые добрые MAP-сенсоры остались в прошлом.

Унификация. Непонятно, зачем фирме, имевшей всего четыре основные массовые модели, плодить такое количество версий, едва ли не ежегодно их обновляя. Например, кто сколько вспомнит движков, устанавливавшихся на импрезу? Три-четыре-пять? На самом деле их было девять, в сорока с лишним модификациях. «А ну-ка почини»…

Ремень ГРМ расположен на оппозите удобно, однако «близок локоть, да не укусишь» — многовато шкивов и роликов он обегает. Если вариант SOHC при минимуме навесного оборудования особенных проблем не представляет, то промахнуться на зуб-другой при установке ремня на движке DOHC вполне реально, тем более на свежем моторе с AVCS (системой изменения фаз). Все бы ничего, но клапана… При обрыве ремня ГРМ они встречаются с поршнем (или друг с другом) и гнутся практически на всех моторах.

Шейки коленвала. Нетрудно догадаться, что 4-цилиндровый оппозит органически предполагал три опоры коленвала, но то было во времена прошлые… Дабы повысить жесткость и немного снизить нагрузки, субаровцы увеличили количество опор до пяти, но, как и в старой притче про десять шапок из одной шкурки, чудес не случилось. Шейки здесь все равно узкие, поэтому удельная нагрузка и износ больше, чем на рядных четверках, да и чрезмерно затруднился их ремонт — на каком угодно оборудовании их теперь не перешлифуешь.

Гидрокомпенсаторы ранее (примерно до середины 90-х) пользовались у субары большим почетом, однако потом здравый смысл возобладал. Так что удовольствие прокачивать в миске с керосином полтора десятка «грибочков» доступно теперь не всем…

Вентиляция картера. Сложно припомнить двигатели, где ее засорение столь же «быстро и эффективно» приводило на сервис. Если обычный мотор хотя бы попытается пыхтеть, плеваться маслом в воздушный фильтр, выбивать щуп — то субаровский оппозит с мрачным самурайским упорством сразу же приступит к выдавливанию сальников…

Сборка распотрошенного оппозита представляет собой эпическую картину. Правильно зажать коленвал между полублоками — это вам не крышечки коленвала притянуть. Ну а совместить отверстие в поршне с отверстием в шатуне и со специальной дыркой в блоке, потом засадить туда поршневой палец и «отполировать» все стопорным кольцом — это же песня (для шестицилиндрового опопозита EZ30 вообще поэма)! Ладно, будь это гоночный монстр в триста-пятьсот сил, тогда подобные изощрения можно было бы простить. Но когда тех же трудов требует стосильная жужжалка какой-нибудь импрезы — вменяемость японских инженеров оказывается под большим вопросом.
Можно и не напоминать про то, что для мало-мальски серьезной работы по механике движок надо снимать с машины (а мотор DOHC — в обязательном порядке). Аргумент о легкости съема субаровского двигателя по сравнению с каким бы то ни было рядником справедлив — но вот только в большинстве случаев этот рядник вообще не пришлось бы демонтировать.

Радиаторы массово текут у любых азиатских автопроизводителей. Есть ощущение, что пластиковые бачки радиаторов для японских и корейских машин гонят одни и те же бракоделы, с одними и теми же нарушениями техпроцесса или конструкции. Но… Если у тойот вероятность выхода из строя радиаторов различна (например, с моторами серии S, к сожалению, это происходит чаще, чем с серией A на одних и тех же моделях), то вся немногочисленная гамма автомобилей субару орошает землю антифризом равномерно.

Вот за что нельзя не похвалить субаровские двигатели SOHC — так это за доступность впускного тракта и топливной системы. А топливный фильтр? Не тойотовский, с вечно закисшими гайками и спрятанный где-то глубоко в недрах моторного отсека, а легкодоступный, на шлангах и хомутиках.

«Двигатель — миллионник»

Фантастический ресурс субаровских моторов не более, чем красивая легенда. К тому же, они бывают весьма и весьма разными…

«Нормальные»
Двигатели малых объемов (EJ15#, EJ16#, EJ18#) далеко не «миллионники», хотя вполне работоспособны и надежны — нормальные моторы для машин C-класса. С точки зрения производителя унификация с большими братьями понятна, вот только… Ну зачем нормальному человеку скромный мотор столь дикой компоновки? Даже к полутора литрам прилагаются две головки блока и «особенности» обслуживания оппозитов.

Лучшие и оптимальные субаровские двигатели — это двухлитровые SOHC (EJ20E, EJ20J, EJ201, EJ202..). Здесь некоторая проблемность хотя бы компенсируется отдачей, а ресурс и мощность находятся в разумном балансе — по надежности они не уступают рядным тойотовским четверкам того же объема. Рассчитаны под 92-й бензин, аппетит имеют умеренный, и хотя доставят немало «приятных» минут при ремонте, в обслуживании весьма просты. На отрезке 200-250 тысяч пробега требуют стандартной переборки с заменой колец (без расточки), после чего получают на некоторое время «вторую жизнь».

«Средние»
Двухлитровые атмосферные двигатели DOHC EJ20D, EJ204… — фактически последние моторы, имеющие реальный запас прочности, но четыре распредвала на четыре цилиндра — это уже перебор. Дело с обслуживанием становится непростым: поменять свечи — проблема, при установке ремня ГРМ — вероятность ошибки больше в несколько раз, все работы по механической части — только после съема двигателя, бензин — 95-й…

«Хлам»
В первую очередь — это турбомоторы. Хотя почему хлам… Задачу свою они выполняют — выложиться с максимальным напряжением за несколько тысяч километров и «исчерпаться». Если эксплуатация типа «починил — погонял — в ремонт» выбирается осознанно, то вопросов нет. Но для «гражданской», а тем более повседневной машины они не годятся, поэтому наивны надежды некоторых получить одновременно и мощный, и живучий мотор.
EJ20G, EJ205 — базовые турбодвижки с ресурсом в 100-150 тысяч. Вот только «оживление переборкой», подобное нормальным или хотя бы атмосферным субаровским моторам, не всегда получается. Обычно турбы заканчивают свои дни списанием — после обрыва шатуна, разрушения поршней, аварийного износа…
EJ20K, EJ206, EJ207, EJ208 — турбомонстры… и нежильцы, для которых и 100 тысяч будут великолепным результатом. Часто эти машины убиваются уже первым владельцем — разумеется, что японский отморозок платил за свою бешеную табуретку двадцать-тридцать тысяч не для того, чтобы она пылилась в гараже, ожидая своего покупателя из холодной России.

Во вторую очередь непременно вспоминается двигатель DOHC EJ254, самый проблемный атмосферник (наравне с EJ22) — за счет неизбежных перегревов. В запасе к этому двигателю хорошо бы иметь коробку прокладок, стеллаж головок и плоскошлифовальный станок для регулярной правки покоробившихся плоскостей. После того, как обнаружилось, что EJ254 нельзя активно выпускать на внешний рынок (засудят), появился и его дефорсированный брат SOHC EJ252. Но в любом случае субаровские 2.5 традиционно получаются существенно капризнее своих 2-литровых коллег.

Итог? Если бы моторы Subaru и в самом деле были так великолепны, как порой говорят, то у них отсутствовали бы характерные для других проблемы и не возникали специфические, но увы… Да, субары обычно комплектуются более мощными двигателями, чем другие японские автомобили того же класса — это составляет единственное реальное преимущество машин с оппозитами. В остальном они не только не превосходят, но и зачастую уступают по надежности и живучести другим японским маркам.

Такой силовой агрегат, как оппозитный двигатель (в частности, производителя Subaru) схож по принципу работы со стандартным, рядным двигателем внутреннего сгорания. Отличает же его специфичность расположения поршней, цилиндров, из-за горизонтальной (а не привычно вертикальной) установки двигателя. Потому, и поршни оппозитного двигателя расположены горизонтально, к тому же, напротив (оппозитно) друг к другу, попарно. Также каждая из этих пар поршней двигателя имеет пару распределительных валов.

С первого взгляда, оппозитный двигатель Субару компактнее прочих, той же мощности, объема. Такая иллюзия создается, потому как он «плоский», равномерно заполняет моторный отсек. При этом, мотор-плита короткая, плоская, но широкая. Конструкция её представлена полублоками из двух цилиндров, но в ширину, кроме картера с поддоном, как у рядного, тут «примостился» ещё полублок и головка.

Первыми оппозитные двигатели внутреннего сгорания Субару заприметили и устанавливали на спортивных автомобилях гонщики. Под них позже разработали и 12-ти цилиндровые двигатели, вместо используемых 6-ти цилиндровых.

Плюсы оппозитного двигателя Subaru

Достоинств у оппозитного двигателя Subaru немало:

1. Распределение массы симметрично около оси, не конкретно на ней (меньше нагрузки на задние колеса) — за счет низкого центра тяжести (плюс возможности его смещения).
2. Высокая функциональность, сравнительно большая продолжительность работы до первой необходимости ремонта – наиболее важный плюс и довод установки именно оппозитного двигателя Subaru.
3. Сведение к минимуму (либо полное отсутствие вибрации), которая при установке обычного двигателя создает немалый дискомфорт водителю/пассажиру.

Первый плюс(достоинство) наиболее оценено владельцами спортивных машин. Потому как, при скоростных поворотах оппозитный движок Subaru даст больше устойчивости . Кроме того, и скоростные показатели у автомобилей использующих именно эти двигатели сравнительно лучше аналогичных (в особенности среди 12-ти цилиндровых).

Второе преимущество – долговечность работы двигателя – многочисленно проверялось/подтверждалось. До необходимости капитального ремонта оппозитный двигатель порадует автовладельца не одной тысячей беспроблемно пройденных километров.

Последнее (третье преимущество) возможно, помимо прочего, из-за горизонтального расположения поршней, работающих друг от друга, создавая некий баланс, противовес . Не все модели оппозитных двигателей Субару, к сожалению, могут похвастаться максимальной устойчивостью к вибрациям. Наилучшим образом «противостоять» вибрационным нагрузкам удается шестицилиндровому оппозитному двигателю (аналогично с 6-ти цилиндровой вариацией рядного двигателя). Но уже 4-х цилиндровый такими успехами и значительными преимуществами не обладает.

Минусы оппозитного двигателя Subaru

Впрочем, в каждом достоинстве оппозитного двигателя Субару можно найти небольшую «ложку дёгтя». Из таких недостатков:

1. Дороговизна обслуживания двигателя, сложность в подборе необходимых запасных деталей. И, кроме прочего, желательно доверять в вопросах ремонта конкретно таких двигателей исключительно профессионалам, специализирующимся на этом.
2. Высокая стоимость собственно оппозитного двигателя производителя Subaru, объяснимая сложностью конструкции.
3. Также к расходным статьям с использованием такого двигателя прибавляется большой расход масла.

Самостоятельный же ремонт оппозитного двигателя также невозможен по причине необходимости специализированного инструмента, без которого ко многим деталям нестандартно, горизонтально расположенного двигателя не добраться.

Спектр использования оппозитного двигателя Subaru

Немного затрудненное финансовое положение значительной массы автолюбителей не дает распространиться популярности оппозитных двигателей Subaru. Их применение наиболее широко в сфере использования гоночных, скоростных моделей автомобилей. Потому как здесь, указанные ранее преимущества оппозитных двигателей Субару гораздо важнее и перекрывают недостатки их использования.

Кроме того, устанавливаются они, естественно, и в моделях автомобилей производителя Subaru. Также Porsche нередко прибегает к установке именно этих двигателей в свои автомобили.

Оппозитным называется двигатель, цилиндры которого расположены в горизонтальном порядке относительно друг друга. Подобная схема строения имеет название: V-образный двигатель с углом развала цилиндров 180 градусов. С английского языка слово «opposite» переводится — «расположенный напротив». Рассмотрим оппозитный двигатель — плюсы и минусы.

Особенности оппозитного мотора

Несмотря на сходство с V-образным мотором, оппозитник не имеет с ним ничего общего. Отличие состоит в том, что в оппозитнике два соседних поршня расположены в одной плоскости относительно друг друга. В V-образном движке поршни при движении в определенные моменты занимают положение верхней и нижней «мертвой точки». В оппозитнике они одновременно достигают либо верхней «мертвой точки», либо нижней. Такое усовершенствование V-образного мотора получилось в результате расположения цилиндров под развернутым углом.

Другим новшеством стало расположение газораспределительных механизмов в вертикальной плоскости. Все это освободило конструкцию силовых агрегатов от несбалансированности и повышенных вибраций, а движение на авто сделало максимально комфортным. Теперь вибрации от двигателя не передаются кузову и не сотрясают машину.

Оппозитные моторы всегда имеют четное число цилиндров. Наибольшее распространение получили четырех- и шестицилиндровые двигатели.

Особенности конструкции силового агрегата типа «боксер» обладают значительными преимуществами перед другими видами моторов:

Центр тяжести смещен вниз;
экономичный расход топлива;
низкий уровень вибраций;
увеличенный ресурс мотора;
пассивная безопасность при лобовом столкновении.

Смещенный вниз центр тяжести позволяет добиться лучшей устойчивости авто и оптимальной управляемости при активных маневрах и
крутых поворотах. Во время резких поворотов значительно уменьшается крен. Расположение движка на одной оси с трансмиссией обеспечивает лучшую передачу мощности. Отсутствие уравновешивающих валов экономит расход топлива.

Двигатель работает в плавном режиме. Низкий уровень вибрации мотора достигается, благодаря согласованному вращению соседних поршней. Расположение коленвала на трех подшипниках, вместо пяти обычных,- еще одно преимущество оппозитного двигателя. Это значительно уменьшает массу движка и его длину.

Расположение поршней в горизонтальной плоскости придает системе большую жесткость, что значительно уменьшает механические потери при работе силового агрегата.

Пассивная безопасность обеспечивается тем, что при столкновении мотор легко уходит вниз под машину. В результате происходит снижение интенсивности направленного на пассажирский салон удара.

Увеличенный диаметр цилиндров обеспечивает мотору высокие обороты, что дает возможность создавать на этой базе модели спортивного типа.

Еще одной особенностью является характерный звук при работе оппозитного силового агрегата: он приятнее для слуха.

Недостатки оппозитного двигателя.

Преимущества оппозитного двигателя налицо. Недостатками являются:

Трудоемкий ремонт;
повышенный расход моторного масла.

Чтобы провести ремонт двигателя, его полностью снимают. Однако не в этом проблема. Детали для замены стоят очень дорого, а сбор движка доставляет немалые головные боли. Если при ремонте рядного мотора водитель может самостоятельно заменить свечи, то в оппозитнике это невозможно. Любой ремонт необходимо проводить на специальном оборудовании, которое имеется только на СТО.

История возникновения оппозитника

Изначально данный вид силового агрегата применялся в военной промышленности, в частности, на отечественных танках. В дальнейшем на подобных движках ездили Икарусы и мотоцикл Днепр МТ. В данное время установкой оппозитника на свои изделия занимаются две фирмы — Porsche и Subaru.

Первые разработки появились в тридцатых годах прошлого столетия, когда инженеры концерна Volkswagen начали усовершенствовать V-образный и рядный движок. В шестидесятых годах идею перехватила японская фирма Субару. В 2008 году Subaru выпускает первый оппозитник, работающий на дизеле. Отличительные особенности — четырехцилиндровый движок с вместительностью 2 литра. Показатель мощности — 150 л/с.

Видео принцип работы опозитного двигателя Subaru

Несмотря на дороговизну запчастей и обслуживание в СТО, удовольствие от езды на авто, оснащенных «боксером», не сравнить ни с чем. Высокая устойчивость, легкая управляемость, отзывчивость авто на все действия водителя говорят сами за себя.

Оппозитное расположение цилиндров схема. Принцип работы оппозитного двигателя, достоинства и недостатки. Оппозитный двигатель: плюсы и минусы

Едва только был создан первый двигатель внутреннего сгорания, практически сразу же стартовали работы по его усовершенствованию. В качестве основной задачи разработчики определили для себя такие, как уменьшение габаритных размеров самого мотора, увеличение его мощности и повышение устойчивости автомобиля. Таким образом и появился первый оппозитный двигатель, который решил достаточное количество проблем, но не все.

Изначально гражданское автомобилестроение не воспринимало оппозитный тип мотора, и он устанавливался исключительно на военной технике. Первым гражданским авто, где был установлен новый тип двигателя стал «Жук» от концерна «Фольцваген». Со временем, когда было выпущено уже более 20 миллионов таких авто, идею использования оппозиционного двигателя приняли на вооружение такие марки, как «Порше» и «Субару».

Оппозиционный двигатель — различия в конструкции

Несмотря на то, что схема оппозитного двигателя, в принципе, одна, вариантов его исполнения может быть два. Это связано с тем, что одно и то же техническое решение, а именно горизонтальное расположение цилиндров реализовывается разными способами.

Двигатель «боксер»

Такой мотор устроен таким образом, что поршни постоянно расположены друг от друга на определенном расстоянии — когда один находится на максимальном удалении от двигателя, значит его «сосед» занимает точно такое же положение. Свое название такой тип оппозитного мотора получил из-за схожести движений поршней с движениями боксера. Именно такой мотор очень широко использует концерн «Субару» в своих автомобилях.

Мотор «ОРОС»

Такой двигатель устроен несколько иначе. Его возрождение началось совсем недавно, чему в немалой степени способствовали инвестиции Билла Гейтса.

Это стандартный двухтактный оппозитный мотор, в каждом цилиндре которого расположены по два поршня, которые двигаются навстречу друг другу. Крепление всех поршней происходит на одном и том же валу. Один из них предназначен для впуска горючей смеси в камеру сгорания, второй — для удаления отработанных газов. Подобная компоновка позволила конструкторам отказаться от механизма привода для клапанов, а также от самой головки блока цилиндров. Стоит отметить и такое преимущество, как работа всех поршней с одним коленвалом.

Есть ли преимущества у оппозитного двигателя

Как и любой другой тип, оппозитный двигатель имеет преимущества и недостатки, которые обусловлены конструктивными особенностями. Несмотря на некоторые отрицательны стороны, преимущества такого типа моторов весьма многочисленны.

Недостатки тоже присутствуют

Что значит оппозитный двигатель в плане своих достоинств многим понятно, но тем не менее есть и ряд недостатков, благодаря которым такой мотор пока не устанавливается на все выпускаемые сегодня автомобили.

Некоторые особенности современных оппозитников

С момента своей разработки и установки первого оппозитного двигателя на фольцваген в 1938 году, этот тип моторов подвергся серьезной модернизации. Наибольшее распространение в настоящее время получили четырехцилиндровые двигатели — именно они отличаются наибольшей экологичностью, компактностью и экономичностью в плане расхода горючего. Во многом, это стало результатом многолетнего кропотливого труда инженеров, воплотивших в таких моторах достаточное количество уникальных разработок:

О высокой надежности и мощности оппозитного двигателя свидетельствует и тот факт, что именно этот тип мотора устанавливался на советский танк Т-64, а в дальнейшем и на Т-72. Только такой оппозитный двигатель, принцип работы которого с тех пор мало изменился, смог обеспечить высокую мощность при своих сравнительно небольших габаритных размерах. Для справки, только он мог выдать порядка семисот лошадиных сил при 2-х тысячах оборотах и объеме в 13,6 литра. Массу интересных фактов о работе оппозиционных моторов можно узнать, посмотрев видео:

Как избежать дорогостоящего ремонта оппозитного двигателя

Любой оппозитный двигатель имеет плюсы и минусы, что вполне естественно. Чтобы избежать возникновения проблем, устранение которых может потребовать очень серьезные материальные затраты, имеет смысл прислушаться к советам специалистов, и эксплуатировать автомобиль с установленным оппозитным двигателем правильно. Первое, на что стоит обратить пристальное внимание — это точное соблюдение сроков прохождения технического обслуживания, которое должно проводиться на специализированных станциях и только квалифицированным персоналом.

Огромную внимательность следует проявлять при выборе моторного масла. Предпочтение следует отдавать только известным брендам, приобретение делать либо в специализированных магазинах с безупречной репутацией, либо в фирменных центрах сервисного обслуживания. Использование некачественного продукта способно доставить немало хлопот чрезмерно экономному водителю. То же можно сказать и о качестве топлива. Горючее, содержащее большое количество «несанкционированных» добавок серьезно уменьшает ресурс двигателя, приводя к необходимости дорогостоящих ремонтных работ.

Многие автовладельцы, приобретающие транспортные средства с оппозитным двигателем, наслышаны о качественной и эффективной системе его охлаждения, поэтому не особо зацикливаются на этом моменте. Не следует нещадно гонять мотор, особенно в теплое время года — самая совершенная система охлаждения может не справиться со своей задачей. В немалой степени способствует затрудненному охлаждению и отсутствие периодической мойки двигателя — скапливающаяся грязь на моторе существенно затрудняет теплоотдачу, способствуя излишнему нагреву.

Несмотря на некоторые сложности, оппозитный двигатель отлично зарекомендовал себя, существенно повышая комфорт и безопасность вождения. При этом следует отметить, что бытующее мнение о крайней дороговизне владения автомобилем с таким мотором явно преувеличены. Для примера можно рассмотреть бренд «Субару», который давно выпускает автомобили именно с таким типом двигателя — они никогда не входили в число машин с чрезмерно дорогим обслуживанием, и многие авто со стандартными моторами обходятся своим владельцам куда дороже. Здесь сказывается и существенная экономия на горючем, которого требуется куда меньше — в зависимости от конкретной модели авто экономия на топливе может доходить до 50%.

После создания первого ДВС почти сразу возникли вопросы по его усовершенствованию и повышению мощности. Первый двигатель был одноцилиндровым, и сразу напрашивалось самое простое решение, позволяющее повысить его мощность – увеличить число цилиндров. Но следующие шаги в развитии ДВС были не такими очевидными, так как эти несколько цилиндров можно расположить по-разному – вертикально в ряд друг за другом, под углом или горизонтально. Вот такой последний вариант и получил название оппозитный двигатель, т.е. двигатель, цилиндры которого располагаются горизонтально, напротив (оппозитно) друг друга.

Варианты исполнения оппозитного двигателя

Однако даже подобное простое техническое решение – расположить горизонтально друг напротив друга цилиндры двигателя может быть реализовано несколькими вариантами. Когда работает такой оппозитный двигатель, его поршни могут двигаться разными способами.

Оппозитный боксер

Во время работы подобного мотора поршни всегда находятся друг относительно друга на расстоянии, и каждый работает в своем цилиндре – если один располагается на максимальном удалении от оси двигателя, то значит и другой, соседний, занимает аналогичное положение.

Такой порядок работы напоминает движения боксера, поэтому он получил название «боксер». Очень часто использует подобные оппозитные двигатели Субару. Описанный двигатель показан на фотографии ниже

OPOC, возрождение старых идей

Другой принцип построения реализует оппозитный двигатель по типу OPOC. На сегодняшний день они начинают вновь развиваться благодаря инвестициям небезызвестного Била Гейтса. Устройство такого двигателя показано на рисунке ниже.

Этот оппозитный двигатель – двухтактный. На рисунке хорошо видно, что в цилиндре находится по два поршня, и закреплены они на одном коленчатом валу (на рисунке они обозначены как красный и синий). Красный обеспечивает впуск смеси, а синий – выпуск продуктов сгорания. Из конструкции подобного оппозитного двигателя исчезла головка блока цилиндров и механизм привода клапанов. Кроме того, достоинством такого оппозитника является то, что поршни работают на один коленвал.

Все это существенно снизило массу оппозитного двигателя и значительно расширило сферу его использования. Другой особенностью является то, что он может быть как дизельный, так и бензиновый. Необходимо обязательно уточнить, что как всякий двухтактный двигатель, он нуждается в продувке цилиндров. Для этого задействован электромотор с питанием от внешнего источника. Когда оппозитный двигатель выходит на режим, электродвигатель отключается, а устройство подачи воздуха превращается в турбонаддув.

Рассматривая конструкцию такого оппозитного мотора, необходимо отметить его плюсы: повышение эффективности, обеспечиваемое тем, что расширяющиеся газы давят на два поршня, а не на стенку камеры сгорания, а также повышенное усилие на валу. Кроме того, каждый поршень проходит меньшее расстояние, что снижает силу трения и, соответственно, потери.

Рассматривая другие плюсы, которые обещает подобный оппозитный двигатель, стоит отметить — компания-изготовитель сообщает, что когда он используется как дизельный, то:

• такой двигатель легче обычного турбодизеля на пятьдесят-тридцать процентов;
• подобный силовой агрегат содержит деталей на пятьдесят процентов меньше, чем обычный дизельный мотор;
• занимает на пятьдесят-сорок пять процентов меньше места под капотом;
• экономичней на пятьдесят-сорок пять процентов.

Однако стоит учитывать, что подобный оппозитный силовой агрегат еще достаточно сырой, а значит, отмеченные преимущества отражают в большей степени ожидания его разработчиков.

Оппозитный танковый двигатель

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Тогда он обеспечивал необходимую мощность при заданных габаритах. Подобный оппозитный двигатель и его устройство показаны на рисунке ниже

Как видно из рисунка, поршни у него расположены в одном цилиндре и движутся встречно, но работают каждый на собственный коленвал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Существует оппозитный двигатель как бензиновый, так и дизельный. По аналогии с OPOC, для подачи воздуха в цилиндры, а также удаления отработанных газов, используется турбонаддув.

Используемый принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, подобный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, при этом занимая минимум места.

Чем хорош и плох оппозитник?

Надо отметить, что в истории автомобиля многие производители в разное время использовали оппозитный двигатель, пытаясь реализовать предоставляемые им преимущества. Однако в настоящий момент чаще других SUBARU применяет подобные моторы на своих автомобилях.

Сразу надо отметить, что именно устройство оппозитного силового агрегата обеспечивает его преимущества при установке на машине:

• низкий центр тяжести автомобиля, что дает ему дополнительную устойчивость при движении;
• уменьшение как шума, так и вибрации за счет движения поршней навстречу, благодаря чему оппозитный двигатель считается тише аналогичных рядных моторов;
• значительный ресурс, достигающий миллиона километров при правильной эксплуатации.

Однако не бывает всегда все хорошо, есть минусы и недостатки и у оппозитника. Из них стоит отметить:

1. ремонт подобного мотора очень сложный;
2. устройство двигателя также достаточно сложное, и соответственно, у него высокая цена;
3. затраты на обслуживание велики, а само обслуживание крайне затратное и неудобное, требует высокой квалификации исполнителей;
4. расход масла при эксплуатации повышенный.

Несмотря на отмеченные минусы и недостатки, на ряд автомобилей (уже упомянутая SUBARU и некоторые модели Porshe), ставятся оппозитные силовые агрегаты. Надо думать, что производители достаточно точно взвешивают их достоинства и недостатки и осознанно идут на применение такого мотора.

Для ДВС расположение цилиндров горизонтально является лишь одним из возможных вариантов построения, но тем не менее, и в этом случае получаемый оппозитный двигатель отличается большими возможностями и значительными перспективами по использованию в автомобиле.

Двигатели внутреннего сгорания отличаются друг от друга не только по виду потребляемого топлива, но также и по конструктивным особенностям. Например, велико разнообразие по расположению цилиндров. Каждый вариант имеет свои сильные и слабые стороны. В данном случае будет рассмотрен оппозитный двигатель.

Конструкция и особенности работы оппозитного двигателя

Оппозитными называются такие двигатели внутреннего сгорания, угол развала цилиндров которых составляет 180°. Поршни в них двигаются в горизонтальной плоскости, причем зеркально друг по отношению к другу. Это означает, что своей верхней точки они достигают одновременно. Кстати говоря, именно это является одним из главных отличий оппозитных силовых агрегатов от более распространенных V-образных: в них движение поршней осуществляется синхронно (когда один из них находится в верхней точке, второй располагается в нижней). Благодаря такому расположению цилиндров оппозитные двигатели имеют низкий центр тяжести. Кроме того, их высота существенно меньше, чем у V-образных, они более «плоские» и занимают меньше места в подкапотном пространстве. Одной из отличительных особенностей оппозитных двигателей является наличие двух газораспределительных механизмов (коленчатый вал у них, так же, как и у V-образных, чаще всего один). Что касается принципа работы этих моторов, то он точно такой же, как и у всех остальных ДВС: перемещение поршней, приводящих в движение коленвал, осуществляется за счет давления газов, образующихся при сгорании топливной смеси.

Виды оппозитных двигателей

В поршневых двигателях внутреннего сгорания (а бывают еще и роторные) размещение цилиндров может быть разным по отношению друг к другу: под острым углом, в один ряд, звездообразно и так далее. В случае с оппозитным ДВС цилиндры находятся в одной плоскости и размещены один напротив другого под углом 180 градусов. В отличие от многих рядных моторов, оппозитный агрегат зачастую имеет два распределительных вала, а также вертикальное распределение газораспределительного механизма. Существует несколько типов оппозитных двигателей. Среди них наиболее известны: ✔ Boxer; ✔ OPOC; ✔ 5 ТДФ. Они отличаются друг от друга в основном тем, каким именно образом в них движутся поршни. Boxer . В оппозитных двигателях этого типа каждый поршень располагается в своем собственном цилиндре, причем они расположены на определенном расстоянии друг от друга, которое всегда остается постоянным. Именно в этом и состоит главная особенность таких силовых агрегатов. Поскольку в процессе функционирования движение их поршней напоминают перемещения боксеров на ринге, то они и получили название Boxer. Двигатель EJ 25 оппозит . OPOC . Эта аббревиатура расшифровывается как Opposed Piston Opposed Cylinder, а особенность конструкции оппозитных двигателей этого типа состоит в том, что в них в каждом из цилиндров находится по два поршня. Они передвигаются навстречу друг другу. Оппозитные двигатели типа OPOC являются двухтактными, в них отсутствуют головки блока цилиндров и механизмы привода клапанов. Благодаря такой конструкции эти силовые агрегаты имеют небольшой вес, причем они бывают как бензиновыми, так и дизельными. 5 ТДФ . Этот тип оппозитного двигателя является отечественной разработкой. В свое время он создавался специально для установки на танки Т-64, несколько позднее использовался в Т-72. Так же, как и в оппозитном двигателе OPOC, в его цилиндрах находится по два поршня, которые движутся навстречу друг другу, однако в отличие от него у каждого из них имеется по собственному коленчатому валу. Камеры сгорания в оппозитных двигателях 5 ТДФ располагаются между поршнями, они работают как на бензине, так и на дизельном топливе. Сейчас эти силовые агрегаты уже не выпускаются.

Разработкой силовых агрегатов активно занималась многие компании. Например, Volkswagen уделял внимание данному типу агрегатов с середины 30-х годов прошлого столетия. Это были не просто эксперименты, а стремление разработать собственный оппозитный мотор, снизить уровень вибраций, которые возникают во время работы традиционного V-образного или рядного двигателя и т.д. Кстати, свою разработку инженеры Volkswagen применили и в легендарном автомобиле Volkswagen Beetle. А с 60-х годов оппозитные двигатели стали активно использоваться японской компанией Subaru, которая занималась разработками параллельно с немцами.

Преимущества оппозитного двигателя

По большому счету, работа оппозитного двигателя не отличается от принципа действия агрегатов других конструкций. Однако подобное расположение цилиндров имеет свои определенные преимущества, а также и недостатки.

Самым заметным преимуществом рассматриваемых силовых установок считается почти полное отсутствие вибрации во время работы. Такой эффект достигается за счет расположения поршней, которые уравновешивают друг друга. Это не только добавляет комфорта, но и существенно увеличивает срок эксплуатации. Отсюда происходит второй «плюс»; Впечатляющий ресурс оппозитного двигателя. Имеются данные о том, что довольно часто пробег до первого капитального ремонта составлял минимум от 500 тысяч километров. Разумеется, манера вождения вносит свои существенные коррективы. И, тем не менее, межремонтный срок довольно большой. Впрочем, сплошь и рядом можно встретить утверждения специалистов и автолюбителей, что 800-900 тысяч до первого капитального ремонта – это не более чем красивая сказка; Моторы рассматриваемой в данной статье конструкции обеспечивают автомобилям низкий центр тяжести. Особенно это качество ценится в мощных спортивных машинах. Ведь, проходя виражи на больших скоростях, очень важно сохранить устойчивость; Также нельзя не упомянуть об экономии места под капотом. Хотя многим этот пункт покажется спорным, ведь выигрывая по высоте, нужно при этом делать капот шире или длиннее. Вот, пожалуй, и все существенные преимущества оппозитников. Теперь нужно рассмотреть и недостатки, которых, к сожалению, несколько больше.

Недостатки оппозитного двигателя

Прежде всего, стоит указать высокую стоимость обслуживания и практически полную невозможность выполнить ремонт в домашних условиях. Даже простая замена свечей зажигания требует наличия специального оборудования. При этом в сторонних автосервисах сложно найти специалиста достаточно высокой квалификации для ремонта оппозитного двигателя. Кстати, здесь будет также уместным выделить огромное количество модификаций агрегатов даже в пределах одной марки. Этим «грешит», например, бренд Субару, который сегодня является основным производителем моторов данного типа. Само собой, такая позиция усложняет ремонт, так как возможность взаимозаменить детали сводится к минимуму.

Стоимость нового автомобиля с оппозитным двигателем может оказаться заметно выше стоимости машины такой же комплектации, но с более традиционным типом ДВС. А все дело в затратах на производство самого оппозитника. Определенную роль играет и дороговизна запчастей, которая напрямую связана с указанными выше причинами.

Добавим еще пару слов о специальном оборудовании. Например, автовладельцы со стажем и опытом знают, что шейки коленвала время от времени приходится шлифовать. Операция эта проводится на станке и не очень дорого стоит применительно к обычному ДВС. Но только если речь не идет об оппозитниках. Например, на субаровских авто шейки очень узкие и шлифовать их нужно на специальных станках. Также отметим, что в оппозитных моторах быстрее засоряется картер двигателя по сравнению с V-образными или рядными конструкциями. Оппозитному двигателю присущ большой расход моторного масла, что обуславливается конструкцией силовой установки данного типа. А в случае, когда установлена турбина, масла расходуется еще больше. Большие габариты двигателя позволяют его устанавливать только в продольном направлении. Высокий расход масла, обусловленный сложностью конструкции.

Видео по теме оппозитного двигателя

Сфера применения оппозитных двигателей

Оппозитные двигатели используются совсем не так широко, как V-образные и рядные, однако есть автопроизводитель, который устанавливает моторы такого типа на свои автомобили уже на протяжении полувека. Это — известная японская фирма Subaru. Кроме того, оппозитные агрегаты можно встретить на некоторых моделях Volkswagen и Porsche, ими в свое время оснащались советские мотоциклы «Урал» и «Днепр», венгерские автобусы «Икарус». Следует заметить, что в последние годы интерес к силовым агрегатам этого типа существенно возрос. По некоторым данным, исследования и разработки по усовершенствованию оппозитных двигателей OPOC, ведущиеся группой американских инженеров, финансирует Билл Гейтс.

Как в свое время V-образный мотор «эволюционировал» от рядного, так и оппозитная силовая установка стала своеобразным технологическим усовершенствованием V-образного двигателя внутреннего сгорания.

В середине 1930-х годов инженеры марки Volkswagen проводили собственные разработки силовых установок, модернизируя как , так и . В результате одной из таких операций инженеры «разложили» цилиндры V-образного двигателя под углом 180 градусов, получив первый в мире оппозитный двигатель. Особенность конструкции такого мотора заключается в том, что его цилиндры и поршни располагаются оппозитно (с английского «opposite» — противоположный), то есть друг напротив друга в горизонтальной плоскости.

При этом, у такого двигателя в конструкции применены по два распределительных вала с каждой стороны. Еще одной особенностью конструкции такого мотора является вертикальное размещение газораспределительных механизмов. Сконструировав подобный двигатель, инженерам Volkswagen удалось решить несколько проблем, присущих V-образным моторам, главная из которых – несбалансированность, порождающая вибрации, которые от силовой установки передаются на кузов и делают езду на автомобиле некомфортной. Эти моторы с 1938 года устанавливались на культовую модель городского хэтчбека Volkswagen Beetle. А с середины 1960-х годов ставку на оппозитные моторы сделала японская компания Subaru.

Volkswagen Beetle ’1968–72

Преимущества

Оппозитный двигатель ввиду горизонтального расположения цилиндров получил сбалансированную работу за счет того, что работающие друг от друга поршни являются своеобразным противовесом и создают такой необходимый для корректной работы мотора баланс. По оценкам специалистов, лучше оппозитного двигателя уравновешен только рядный шестицилиндровый мотор.

Еще одно преимущество, которое дает оппозитное расположение цилиндров – низкий центр тяжести, что особо ценится для спортивных машин, которым важна такая характеристика, как устойчивость при прохождении поворотов на скорости. Из-за своего горизонтального расположения мотор как бы «распластан» в подкапотном пространстве, благодаря чему крены автомобиля существенно уменьшаются.

Несомненным плюсом оппозитного двигателя является его ресурс прочности: некоторые двигатели подобного типа эксплуатировались до нескольких сотен тысяч километров до капитального ремонта.

Недостатки

Наряду с указанными выше преимуществами, есть у оппозитных двигателей и свои недостатки. Связаны они с особенностью конструкции мотора и касаются дорогого обслуживания и ремонта «оппозитника». Если в том же рядном или V-образном двигателе автовладелец может поменять , то проделать эту операцию на оппозитном моторе практически невозможно – для этого потребуется применить специальное оборудование, которым располагают только СТО. Да и стоимость его производства сравнительно высока, что в конечном итоге сказывается на ценнике автомобиля.

SUBARU BRZ оснащается оппозитным двухлитровым двигаталем мощностью 200 лошадиных сил.

Оппозитный двигатель — это видоизменённый агрегат с отличной от обычного рядного мотора структурой. Его поршни находятся под развёрнутым углом, поэтому пары движутся навстречу и обратно. Соседняя же пара, расположенная по оси плоскости мотора, движется идентично, но с небольшим временным интервалом, обеспечивая такт работы двигателя. Движения поршней внутри мотора отдалённо напоминает боксёрский поединок, поэтому такой тип двигателя внутреннего сгорания называют боксёром.

Принцип действия

Исходя из конструкции агрегата, каждый поршень устанавливается на предназначенную для него . Количество цилиндров обязательно чётное, оно составляет от 2 и до 12. Самыми распространёнными двигателями для автомобилей являют моторы с четырьмя и шестью цилиндрами.

В целом принцип работы этого типа агрегата похож на обычный рядный мотор. Отличие заключается в том, что поршни в нём ходят горизонтально, а не вверх-вниз, что обусловлено горизонтальным расположением цилиндров. Эти типы моторов характеризует наличие двух головок блока цилиндров, расположенных горизонтально, по обеим сторонам.

Применяемость мотора

По дорогам ездит довольно много моделей автомобилей, имеющих под капотом оппозитный двигатель. Но ведущих фирм, которые занимаются внедрением и разработками этих агрегатов, всего две, а именно и Порше. Хотя ранее эти агрегаты устанавливались на такие марки машин, как Хонда, Феррари, Шевроле, Альфа Ромео и ещё множество других.

Один из классических автомобилей с оппозитным двигателем – Alfa Romeo 33

Модели от производителя Porsche, такие как Cayman и 911, оснащены шестицилиндровыми двигателями, а варианты более спортивного класса укомплектованы восьми- и даже двенадцатицилиндровыми форсированными движками.

Большинство опытных автовладельцев говорят, что двух- и четырёхцилиндровые оппозитные моторы практически ничем не отличаются от своих рядных собратьев, но чем больше количество цилиндров, тем явственнее различие.

Немного истории

Первым серийным дизельным оппозитным двигателем был мотор, выпущенный концерном Subaru в 2008 году. Это была четырёхцилиндровая установка объёмом 2 литра и мощностью 150 лошадей. Этот мотор получил систему контроля подачи топлива .

В советские времена на танках стоял один из видов современного оппозитного двигателя, имеющий сходный принцип работы, но совершенно ему противоположный конструктивно. Он содержал по 2 поршня на один цилиндр, которые работали, двигаясь навстречу друг к другу. В момент, когда расстояние между поршнями было минимальным, в получавшуюся между ними камеру сгорания попадало топливо. То есть если у современного двигателя один коленвал и 2 головки блока, с ходом поршней друг от друга, то у советского 5ТДФ было 2 коленвала и 1 головка с поршнями, движущимися навстречу. Также особенностью является двухтактный режим работы этого агрегата и его универсальность в плане применяемого топлива. Изначально это был дизельный тип двигателя, но он успешно мог работать на бензине, керосине, авиационном топливе, даже на мазуте. На последнем, правда, не очень долго. Такая универсальность была обусловлена наличием довольно высокой степени сжатия в цилиндрах.

После того как выпуск танков Т-64 был прекращён, от двигателя отказались в пользу V-образных конфигураций, сочтя оппозитный мотор ресурсоёмким и недостаточно удобным для дальнейшего использования.

Сама же идея разработки оппозитного двигателя — это заслуга далеко не Субару, как думают многие. Такие агрегаты ставились на автобусы Икарус, на довольно большое количество мотоциклов (начиная с отечественных Днепров и Уралов, заканчивая BMW R1200GS, а также ему подобных). Естественно, как любые разработки, оппозитный двигатель имеет свои плюсы и минусы.

Плюсы оппозитного мотора

К основным плюсам можно отнести следующие качества:

• За счёт конструкции смещается вниз центр тяжести. Это значительно улучшает управляемость автомобиля, особенно на высоких скоростях. Хотя нет у нас таких дорог, где это можно было бы без риска проверить.
• Нет вибрации при работе. Это относится только к моторам, количество цилиндров которых от 6 и больше. У двигателей с двумя или четырьмя цилиндрами вторичные вибрации не намного ниже, чем у обычных рядных.
• Достаточно . Принято считать, что оппозитные двигатели обладают ресурсом свыше миллиона километров.

Минусы мотора

Естественно, у агрегатов подобной конструкции есть довольно серьёзные недостатки, от которых ещё не избавились разработчики.

• Стоимость обслуживания существенно выше, чем у обычных двигателей. Помимо этого, оппозитный проблематично, а порой практически невозможно ремонтировать самому. Он обладает довольно сложной конструкцией, поэтому лучше, чтобы его ремонтом занимались профессионалы. А это будет стоить немалых денег.
• Из-за первого недостатка плавно выливается второй. В маленьких городах можно просто не найти достаточно квалифицированного мастера, который гарантированно произведёт обслуживание с надлежащим качеством.
• Сложность конструкции, а также большее количество элементов в несколько раз увеличивает стоимость его запасных частей, а также их количество.
• Высокий для оппозитного двигателя считается нормой. Причём он такой высокий, что при подобном расходе обычному агрегату обязательно следует проводить капитальный ремонт. Из этого вытекает ситуация, когда по незнанию автолюбитель просто не контролировал уровень масла в двигателе, что привело к масляному голоданию. Учитывая горизонтальное расположение поршневой, это довольно быстро может привести к необратимым последствиям.

Ознакомившись с тем, как работает оппозитный двигатель, можно сделать вывод, что практически все недостатки такого типа двигателей можно отнести к финансовой части, однако для многих автовладельцев это довольно серьёзный фактор, учитываемый при покупке автомобиля.

Представители компании Субару считают, что возвращение к стандартным типам двигателей было бы для них огромным шагом назад, поэтому они не собираются менять оппозитные моторы на другие модели. По их словам, на уровень продаж не влияет ни цена обслуживания, ни цена непосредственно самих автомобилей.

Оппозитные двигатели были разработаны, для того чтобы сэкономить место под капотом. В результате агрегат получился ниже, короче, но значительно шире. То есть из вертикальной плоскости его перевели в горизонтальную. То есть, по сути, ничего не изменилось, кроме возросшей цены, а также сложности обслуживания. А что касается форсированных моделей с одной или несколькими турбинами, то срок их службы составляет от сотни тысяч километров до нескольких сотен, а никак не миллиона. То же самое касается и расхода топлива — он приблизительно на треть выше, чем у аналогичного по мощности стандартного мотора.

Учитывая все преимущества и недостатки настоящего типа двигателей, сложно их назвать каким-либо техническим прорывом в плане автомобилестроения, однако у этих моторов также есть свои фанаты. Вы с нами согласны?

Оппозитные двигатели, их преимущества, недостатки и сфера применения. Оппозитный двигатель

Оппозитный двигатель — это видоизменённый агрегат с отличной от обычного рядного мотора структурой. Его поршни находятся под развёрнутым углом, поэтому пары движутся навстречу и обратно. Соседняя же пара, расположенная по оси плоскости мотора, движется идентично, но с небольшим временным интервалом, обеспечивая такт работы двигателя. Движения поршней внутри мотора отдалённо напоминает боксёрский поединок, поэтому такой тип двигателя внутреннего сгорания называют боксёром.

Принцип действия

Исходя из конструкции агрегата, каждый поршень устанавливается на предназначенную для него . Количество цилиндров обязательно чётное, оно составляет от 2 и до 12. Самыми распространёнными двигателями для автомобилей являют моторы с четырьмя и шестью цилиндрами.

В целом принцип работы этого типа агрегата похож на обычный рядный мотор. Отличие заключается в том, что поршни в нём ходят горизонтально, а не вверх-вниз, что обусловлено горизонтальным расположением цилиндров. Эти типы моторов характеризует наличие двух головок блока цилиндров, расположенных горизонтально, по обеим сторонам.

Применяемость мотора

По дорогам ездит довольно много моделей автомобилей, имеющих под капотом оппозитный двигатель. Но ведущих фирм, которые занимаются внедрением и разработками этих агрегатов, всего две, а именно и Порше. Хотя ранее эти агрегаты устанавливались на такие марки машин, как Хонда, Феррари, Шевроле, Альфа Ромео и ещё множество других.

Один из классических автомобилей с оппозитным двигателем – Alfa Romeo 33

Модели от производителя Porsche, такие как Cayman и 911, оснащены шестицилиндровыми двигателями, а варианты более спортивного класса укомплектованы восьми- и даже двенадцатицилиндровыми форсированными движками.

Большинство опытных автовладельцев говорят, что двух- и четырёхцилиндровые оппозитные моторы практически ничем не отличаются от своих рядных собратьев, но чем больше количество цилиндров, тем явственнее различие.

Немного истории

Первым серийным дизельным оппозитным двигателем был мотор, выпущенный концерном Subaru в 2008 году. Это была четырёхцилиндровая установка объёмом 2 литра и мощностью 150 лошадей. Этот мотор получил систему контроля подачи топлива .

В советские времена на танках стоял один из видов современного оппозитного двигателя, имеющий сходный принцип работы, но совершенно ему противоположный конструктивно. Он содержал по 2 поршня на один цилиндр, которые работали, двигаясь навстречу друг к другу. В момент, когда расстояние между поршнями было минимальным, в получавшуюся между ними камеру сгорания попадало топливо. То есть если у современного двигателя один коленвал и 2 головки блока, с ходом поршней друг от друга, то у советского 5ТДФ было 2 коленвала и 1 головка с поршнями, движущимися навстречу. Также особенностью является двухтактный режим работы этого агрегата и его универсальность в плане применяемого топлива. Изначально это был дизельный тип двигателя, но он успешно мог работать на бензине, керосине, авиационном топливе, даже на мазуте. На последнем, правда, не очень долго. Такая универсальность была обусловлена наличием довольно высокой степени сжатия в цилиндрах.

После того как выпуск танков Т-64 был прекращён, от двигателя отказались в пользу V-образных конфигураций, сочтя оппозитный мотор ресурсоёмким и недостаточно удобным для дальнейшего использования.

Сама же идея разработки оппозитного двигателя — это заслуга далеко не Субару, как думают многие. Такие агрегаты ставились на автобусы Икарус, на довольно большое количество мотоциклов (начиная с отечественных Днепров и Уралов, заканчивая BMW R1200GS, а также ему подобных). Естественно, как любые разработки, оппозитный двигатель имеет свои плюсы и минусы.

Плюсы оппозитного мотора

К основным плюсам можно отнести следующие качества:

• За счёт конструкции смещается вниз центр тяжести. Это значительно улучшает управляемость автомобиля, особенно на высоких скоростях. Хотя нет у нас таких дорог, где это можно было бы без риска проверить.
• Нет вибрации при работе. Это относится только к моторам, количество цилиндров которых от 6 и больше. У двигателей с двумя или четырьмя цилиндрами вторичные вибрации не намного ниже, чем у обычных рядных.
• Достаточно . Принято считать, что оппозитные двигатели обладают ресурсом свыше миллиона километров.

Минусы мотора

Естественно, у агрегатов подобной конструкции есть довольно серьёзные недостатки, от которых ещё не избавились разработчики.

• Стоимость обслуживания существенно выше, чем у обычных двигателей. Помимо этого, оппозитный проблематично, а порой практически невозможно ремонтировать самому. Он обладает довольно сложной конструкцией, поэтому лучше, чтобы его ремонтом занимались профессионалы. А это будет стоить немалых денег.
• Из-за первого недостатка плавно выливается второй. В маленьких городах можно просто не найти достаточно квалифицированного мастера, который гарантированно произведёт обслуживание с надлежащим качеством.
• Сложность конструкции, а также большее количество элементов в несколько раз увеличивает стоимость его запасных частей, а также их количество.
• Высокий для оппозитного двигателя считается нормой. Причём он такой высокий, что при подобном расходе обычному агрегату обязательно следует проводить капитальный ремонт. Из этого вытекает ситуация, когда по незнанию автолюбитель просто не контролировал уровень масла в двигателе, что привело к масляному голоданию. Учитывая горизонтальное расположение поршневой, это довольно быстро может привести к необратимым последствиям.

Ознакомившись с тем, как работает оппозитный двигатель, можно сделать вывод, что практически все недостатки такого типа двигателей можно отнести к финансовой части, однако для многих автовладельцев это довольно серьёзный фактор, учитываемый при покупке автомобиля.

Представители компании Субару считают, что возвращение к стандартным типам двигателей было бы для них огромным шагом назад, поэтому они не собираются менять оппозитные моторы на другие модели. По их словам, на уровень продаж не влияет ни цена обслуживания, ни цена непосредственно самих автомобилей.

Оппозитные двигатели были разработаны, для того чтобы сэкономить место под капотом. В результате агрегат получился ниже, короче, но значительно шире. То есть из вертикальной плоскости его перевели в горизонтальную. То есть, по сути, ничего не изменилось, кроме возросшей цены, а также сложности обслуживания. А что касается форсированных моделей с одной или несколькими турбинами, то срок их службы составляет от сотни тысяч километров до нескольких сотен, а никак не миллиона. То же самое касается и расхода топлива — он приблизительно на треть выше, чем у аналогичного по мощности стандартного мотора.

Учитывая все преимущества и недостатки настоящего типа двигателей, сложно их назвать каким-либо техническим прорывом в плане автомобилестроения, однако у этих моторов также есть свои фанаты. Вы с нами согласны?

Наиболее распространенными двигателями на современных автомобилях считаются рядные и V-образные. Оппозитные моторы используются гораздо реже, в основном на моделях Porsche и Subaru. В чем же причина такого невнимания, и какими достоинствами обладает оппозитный двигатель?

Варианты конструкции

От своих собратьев этот мотор отличается тем, что цилиндры в нем расположены не вертикально или под углом, а горизонтально, т.е. в противоположные стороны друг от друга. Отсюда и название — оппозитный или горизонтально-оппозитный двигатель.

Существует два варианта конструкции таких моторов. Первый — поршни движутся навстречу друг другу и имеют общую камеру сгорания. Такие К их плюсам можно отнести высокое качество газообмена, более простую, по сравнению с рядными или V-образными моторами, конструкцию. Подобные приборы использовались на военной технике, в частности, на советских танках Т-64, которые могли работать на разных видах топлива: керосине, бензине, солярке. Чтобы перевести танк на другой вид, достаточно было передвинуть специальный рычажок на и выставить требуемый угол зажигания. Двигатель оснащался двумя турбинами: наддува, которая увеличивала мощность, и газовой, выводившей отработанные газы наружу. Минусы у таких оппозитников те же, что и у двухтактных двигателей: более высокие потери топлива через К этому, как можно догадаться, добавляются приличные габариты, ведь для движущихся навстречу поршней требуется и два коленчатых вала. Второй вариант более распространен. Именно его мы чаще всего имеем в виду, когда подразумеваем оппозитный двигатель. Условно говоря, это V-образный мотор, цилиндры которого решили разложить под углом в 180 градусов. Он применяется и на автомобилях (Porsche, Audi, Subaru), и на мотоциклах («Днепр», «Урал»). О нем мы и поговорим ниже.

Преимущества и недостатки

Итак, преимущества. Главный плюс такой компоновки двигателя — это более низкий центр тяжести, благодаря которому улучшается управляемость автомобиля. Также оппозитник выгодно отличается в плане размеров и веса. Он заметно короче и ниже, чем рядные двигатели. Еще одно преимущество — отличная сбалансированность, которая обеспечивается благодаря расположению поршней, нейтрализующих вибрацию друг друга. Смещение центра тяжести силового агрегата к центру автомобиля дает возможность сделать поворот более точным и стабильным. Это особенно важно для спортивных моделей, где управляемость стоит не просто на первом, а на самом первом месте. Есть свои плюсы и при лобовых столкновениях. Поскольку оппозитный двигатель расположен низко, то при столкновении он сдвинется под кабину, а не в салон автомобиля. Так что наличие такого мотора говорит в пользу безопасности машины.

Имеет ли оппозитный двигатель недостатки? Да, и довольно существенные. Именно они стали причиной того, что такие моторы не получили широкого распространения. Оппозитники имеют небольшую длину и высоту, но ширина у них гораздо больше, чем у двигателей, где цилиндры стоят в ряд или в виде буквы V. Это создает немало проблем конструкторам. Моторный отсек должен быть таким, чтобы оппозитный двигатель вписался в него по ширине. При этом нужно компактно расположить рулевое управление и управляемые колеса. Еще одна проблема — доступность узлов для обслуживания. Если масло в двигателе еще можно сменить самостоятельно, то остальные операции может выполнить только специалист. Даже свечи зажигания в двигателе менять самостоятельно не рекомендуется, потому что можно легко повредить головку блока цилиндров. Эти недостатки делают оппозитные двигатели дороже в изготовлении и обслуживании. А это, в свою очередь, влияет на цену автомобиля.

Как видим, у этого типа устройств хватает и достоинств, и недостатков. Впрочем, их конкуренты тоже неидеальны. Поэтому при выборе автомобиля определитесь, так ли важна для вас сложность и дороговизна в обслуживании силового агрегата. Вполне возможно, что хорошая управляемость автомобиля окупит эти затраты с лихвой.

При выборе нового или покупатели особое внимание обращают на установленный в транспортном средстве двигатель. Причём их интересует не только мощность и крутящий момент, но и сам тип конструкции.

Среди всех доступных и использующихся на современных авто двигателей порой наибольшее количество вопросов вызывают именно оппозитные силовые установки.

Многие слышали об оппозитных двигателях, но не все точно понимают, что это такое, какими сильными и слабыми сторонами обладают такие моторы и где они используются.

Особенности оппозитных двигателей

Прежде чем говорить о принципе работы оппозитного двигателя, нужно узнать, что же значит этот самый оппозитный двигатель и какими особенностями он характеризуется.

Оппозитными моторами или оппозитниками называют разновидность силовых установок, которые во многом похожи на классические или традиционные ДВС. Но, в отличие от других используемых на авто ДВС, у оппозитного варианта расположение цилиндров не совсем стандартное. Здесь они стоят горизонтально.

Отличительной особенностью таких автомобильных моторов является нестандартный угол развала рабочих цилиндров. Он составляет 180 градусов. При этом поршни осуществляют своё движение в горизонтальной плоскости, располагаясь при этом зеркально относительно друг друга. То есть своей верхней мёртвой точки эти поршни достигают в один момент, одновременно. Именно этот нюанс считают главной отличительной особенностью оппозитников в сравнении с более традиционными или классическими V-образными ДВС, где поршни двигаются синхронно. Когда один из них достигает своей верхней мёртвой точки, другой при этом достигает нижней.

Такое расположение позволило получить низкий центр тяжести, уменьшить высоту самого мотора. То есть оппозитный двигатель можно уверенно назвать плоским, что позволяет ему занимать значительно меньше места в автомобильном подкапотном пространстве.

Также к отличительным моментам можно отнести использование сразу пары газораспределительных механизмов, хотя коленвал зачастую всё равно один.

Среди автомобилистов стало популярным название боксёр. Это название для оппозитника объясняется тем, что поршни осуществляют движение как бы друг в друга, то есть навстречу. При этом пара рабочих поршней располагаются в одном положении.

Впервые об оппозитных моторах стало известно ещё в 1938 году. Свои усилия к разработке нового типа ДВС приложили инженеры из немецкой компании Volkswagen. На тот момент они представили оппозитный мотор с 4 цилиндрами и рабочим объёмом 2,0 литра. Максимальная мощность такой установки достигла внушительных на тот момент 150 лошадиных сил.

Постепенно оппозитные ДВС начали активно распространяться. В результате их устанавливали на:

• легковые автомобили;
• спортивные модели;
• мотоциклы;
• автобусы;
• военную технику и пр.

В настоящее время оппозитные установки не пользуются огромной популярностью. И на то есть свои объективные причины.

Конструкция и принцип работы

Изучая устройство оппозитного , стоит заметить, что он отличается от других ДВС именно своей структурой. Здесь пара поршней осуществляет своё движение в горизонтальной плоскости. То есть происходит это не снизу-вверх, а слева-направо.

Оппозитники всегда имеют парное количество цилиндров, и их число варьируется в пределах от 2 до 12. Самые распространённые моторы оснащаются 4 и 6 рабочими цилиндрами. Если речь идёт о спортивных автомобилях, то для них предусматривается по 8 или 12 цилиндров.

Если говорить о том, как работает оппозитный двигатель, то здесь специалисты не видят существенной разницы в сравнении с традиционными моторами внутреннего сгорания. Только у работающих 6-цилиндровых версий есть ряд отличительных особенностей в плане осуществляемой работы.

Большую роль здесь играет горизонтальное размещение рабочих цилиндров. За счёт этого существенно снижается вибрация и обеспечивается плавный ход. Это обусловлено тем, что при перемещении установленных поршней в противоположном направлении относительно друг друга она взаимно нейтрализуют вибрации. Тем самым обеспечивается плавный рост мощности, отсутствуют сильные рывки. Плюс этот фактор положительно сказывается на скорости износа мотора.

Оппозитники также отлично влияют на устойчивость и качество управляемости авто, поскольку используемое горизонтальное размещение цилиндров позволяет устанавливать моторы ближе к автомобильному шасси. Это способствует низкому центру тяжести.

Разновидности

Во многом принцип работы и некоторые конструктивные особенности зависят от конкретного типа оппозитного силового агрегата.

Выделяют несколько основных категорий горизонтально-оппозитных двигателей:

• боксёры;
• ОРОС;
• танковые моторы.

Боксёры получили самое широкое распространение в оснащении легковых гражданских автомобилей. Основным пользователем таких моторов выступает японская автокомпания Subaru.

В таком оппозитнике поршни располагаются на определённом расстоянии относительно друг друга и стоят напротив. Если первый поршень фиксируется на определённом отрезке от оси мотора, то и второй будет занимать такое же аналогичное положение. При этом в моторе каждый поршень помещается в свой отдельный цилиндр. Визуализировав работу такого мотора, можно представить себе поединок между двумя боксёрами. Отсюда и соответствующее название.

Что касается других двигателей типа ОРОС, то здесь принцип конструкции и порядок работы, которую осуществляют поршни, несколько иной. Это двухтактные силовые агрегаты. Один цилиндр имеет сразу 2 поршня, закреплённые на одном коленвале. При этом первый отвечает за впуск рабочей топливовоздушной смеси, а второй при этом своевременно выводит образовавшиеся продукты сгорания.

Особенностью двигателей ОРОС является факт отсутствия головки, которая обычно устанавливается на блок цилиндров. Плюс подобного агрегата в работе поршней только на один коленчатый вал. Оппозитник небольшой по своим размерам, требует меньше места и обладает небольшой массой. Это позволило применять мотор в разных сферах и на различных транспортных средствах.

ОРОС может работать на двух видах топлива, то есть на дизельном горючем и на бензине. К его преимуществам также стоит отнести:

• поршни при выполнении своей работы проходят несколько меньшую дистанцию, что существенно снижает силу трения и минимизирует износ;
• повышенная эффективность, которая обусловлена отсутствием вредных воздействий отработанных газов на камеру сгорания. Они осуществляют давление на рабочие поршни;
• если сравнивать с классическими двигателями, масса ОРОС будет на 30-50% меньше;
• в оппозитном моторе такого типа используется меньшее количество элементов. Если сравнивать с рядными и V-образными, разница составит 40-50% в среднем;
• такие силовые агрегаты достаточно экономичные;
• В конструкции не используется система привода клапанов;
• для размещения установки в подкапотном автомобильном пространстве требуется меньше места.

Но не всё так радужно, как сначала может показаться. Этот тип двигателей находится на стадии разработки и постепенного усовершенствования. О каких-то реальных и глобальных успехах говорить рано, поскольку существует ряд скрытых и непредвиденных проблем, возникающих в процессе эксплуатации.

Теперь что касается третьего типа оппозитных моторов, который называют танковым двигателем. Это силовая установка с маркировкой 5ТДФ. Мотор был создан специально для танков серии Т-64 и Т-72.

У танкового оппозитника внушительный ресурс, поскольку он был изначально рассчитан на установку в крупной военной технике. Поршни делят один цилиндр и движутся в одинаковом направлении, хотя у каждого из них предусмотрен собственный отдельный коленвал.

Место для возгорания топливовоздушной смеси образуется путём создания минимального промежутка или зазора между двумя установленными рабочими поршнями. Как и в случае с ОРОС, здесь в цилиндры поступает воздух, а отработанные газы выходят за счёт работы системы турбонаддува.

За счёт встречного хода рабочих поршней инженерам удалось создать компактный по своим размерам, но внушительный по своей мощности силовой агрегат. Максимальное для танкового оппозитника достигает 2 тысяч. Мощность агрегата составляет 700 лошадиных сил. Рабочий объём мотора может быть 6 и 13 литров.

Танковый оппозитник может функционировать на бензине и на дизельном топливе. Это отечественная разработка, которая в своё время сумела произвести впечатление. Но в настоящее время ТДФ уже не выпускается.

Преимущества и недостатки

Чтобы в полной мере раскрыть особенности этого мотора, нужно посмотреть на его сильные и слабые стороны.

Начнём с наиболее актуальных преимуществ оппозитных двигателей. К его достоинствам можно отнести следующие моменты:

• чем действительно оппозитный двигатель хорош, так это наилучшей вариацией расположения. Мотор всегда располагается низко, что намного лучше классических ДВС. Это позволяет понизить центр тяжести. Тем самым улучшается устойчивость и управляемость;
• также оппозитник лучший среди конкурентов за счёт нахождения фактически на одном уровне с трансмиссией. Такая особенность даёт возможность минимизировать потери при передаче крутящего момента;
• весомым аргументом в пользу оппозитного двигателя является минимальный уровень вибраций даже тогда, когда автомобиль движется на максимальных скоростях. Такое преимущество объясняется расположением цилиндро-поршневой группы. Тем самым инженеры создали идеальный баланс и смогли гарантировать эффективное гашение всех потенциально возникающих вибраций. От этого двигатель работает плавно, рывки отсутствуют;
• конструктивные особенности и баланс дали возможность использовать для коленчатого вала не 5, а только 3 подшипники. За счёт этого он стал короче и легче;
• среди всех своих конкурентов оппозитник выступает неоспоримым лидером в плане обеспечения пассивной безопасности. Даже при условии сильного лобового столкновения мотор не проникнет внутрь салона. При ударах он просто падает, не нанося урон водителю или пассажирам. Подобная особенность сумела спасти не одну тысячу жизней;
• если правильно обслуживать оппозитный мотор, вне зависимости от типа используемого топлива, оппозитник сможет похвастаться огромным ресурсом. При грамотном отношении такой двигатель служит порядка 1 миллиона километров. Чтобы добиться такого результата, нужно просто вовремя менять масло и прочие расходники, а также не подвергать агрегат чрезмерным экстремальным нагрузкам.

Хотя перечень преимуществ оказался внушительным, оппозитный двигатель также имеет свои существенные недостатки. И эти минусы во многом способны перекрыть все имеющиеся плюсы.

1. Дорогостоящее самообслуживание. Автовладелец машины с оппозитным мотором сможет выполнять только ряд простейших процедур в процессе обслуживания. Большую часть работ придётся осуществлять с привлечением специалистов. А это дополнительные затраты на содержание транспортного средства.
2. Дорогой и сложный ремонт. Сложность ремонта провоцирует рост стоимости услуг. Сами запчасти для оппозитники достаточно дорогие. Плюс приходится искать грамотных специалистов. Профессионалов в сфере оппозитных моторов крайне мало. А те, кто работает с такими силовыми установками, просят довольно много денег за свои услуги.
3. Сложная конструкция. Чтобы выполнить определённые работы и поменять какие-то расходники, порой приходится частично разбирать двигатель. Это проблематично и для недоступно.
4. Условная компактность. Хотя такие моторы удалось сделать небольшими и разместить низко, всё равно под капотом им требуется довольно много места.
5. Активное потребление масла. В оппозитниках крайне важно следить не только за состоянием, но и за количеством масла. Мотор отличается хорошим аппетитом в отношении смазочного материала. Если начнётся голодание, это приведёт к крайне негативным, серьёзным и дорогостоящим последствиям.
6. Съёмные гильзы цилиндров. Факт их съёмности является положительным моментом. Но для замены гильз приходится проводить ряд сложных мероприятий по частичной разборке мотора. Если этого не сделать, вскоре мотор начнёт ещё активнее потреблять масло, что приведёт в итоге к быстрому выходу из строя всего оппозитного двигателя.
7. Острый дефицит квалифицированных мастеров. Для России и стран СНГ это одна из главных проблем. Многие бы с удовольствием приобрели себе автомобиль с оппозитным мотором. Но большое количество вопросов вызывает факт отсутствия хороших мастеров. Есть те, кто берётся за обслуживание оппозитников, но качество их работы оставляет желать лучшего. Квалифицированные мастера обходятся дорого, и работают они далеко не в каждом городе.

Оппозитные моторы можно назвать ДВС с прекрасными возможностями и светлыми перспективами. Ещё есть куда стремиться. Потому автопроизводители, кто реально заинтересован в оппозитных моторах, постоянно стараются придумывать что-то новое, внедрять свежие идеи и бороться против объективных недостатков.

Область применения

Учитывая всю рассмотренную информацию, наличие весомых преимуществ и объективных недостатков, возникает закономерный вопрос относительно того, на каких машинах можно встретить оппозитный двигатель.

Следует справедливо заметить, что автомобили не так часто оснащаются оппозитными моторами, как традиционными рядными или V-образными силовыми установками.

Но существует одна автомобильная компания, которая более пятидесяти лет успешно и активно устанавливает на свои модели такие виды двигателей. Причём во многом именно благодаря этому производителю происходит развитие сегмента оппозитных моторов. Это компания Subaru, которая базируется в Японии, но её машины успешно реализуются по всему миру.

Но есть ещё несколько автомобилей и транспортных средств, которые оснащаются такими силовыми установками. Речь идёт о следующих ТС:

• некоторые модели автоконцерна Volkswagen;
• несколько автомобилей от бренда Porsche;
• мотоциклы советского образца Урал;
• мотоциклы Днепр;
• автобусы Икарус, пришедшие из Венгрии.

О каком-то глобальном распространении такого типа двигателя говорить не приходится. Хотя объёмы продаж тех же автомобилей Subaru с оппозитными силовыми установками внушительный.

За последнее время оппозитные моторы снова обратили на себя внимание со стороны инженеров и разработчиков. Регулярно проводятся исследования, всевозможные испытания. Специалисты стремятся усовершенствовать и модернизировать такие двигатели. Причём непосредственное отношение к доработке моторов типа ОРОС имеет группа американских специалистов, работу которых финансирует Билл Гейтс.

Что из этого всего получится, говорить сложно. Но факт заинтересованности в оппозитниках намекает нам на то, что в скором времени удастся решить проблему очевидных недостатков. В таком случае у рядных и V-образных ДВС появится реальный и серьёзный конкурент. Если оппозитник избавиться от недостатков и сохранит свои ключевые преимущества, это позволит сделать огромный шаг вперёд.

Но пока всё на уровне частичных слухов, догадок и домыслов. Действительно ли в ближайшее время удастся существенно изменить оппозитные моторы, вопрос сложный.

Как не допустить дорогостоящий ремонт

Учитывая все имеющиеся недостатки, можно сделать вывод, что оппозитные моторы дорогие и сложные в ремонте. Основные затраты связаны именно с покупкой запчастей и оплатой услуг мастеров по ремонту. Если же двигатель поддерживать в хорошем рабочем состоянии, тратить на него огромные деньги не придётся.

В этом и заключается основная миссия автовладельца, который хочет приобрести машину с оппозитником, но боится потенциальных затрат на его обслуживание. Есть несколько правил, соблюдение которых позволит получить максимум преимуществ и столкнуться с минимальным проявлением недостатков оппозитного типа двигателя.

1. Периодичность прохождения технического обслуживания. Строго следуйте регламенту, проводите ТО согласно рекомендациям производителя. В условиях наших дорог и климата его можно немного сократить. Если машина эксплуатируется в тяжёлых условиях, от заявленной периодичности обслуживания следует отнять минимум 15%.
2. Квалифицированные мастера. Хотя опытных специалистов по оппозитным двигателям не так много, найти их вполне реально. Если доверять двигатель квалифицированным мастерам, это значительно повысит ваши шансы на длительную безотказную работу оппозитной силовой установки.
3. Тщательный подход к выбору . Поскольку оппозитники очень требовательные в отношении моторных масел, здесь нужно строго следовать рекомендациям автопроизводителя. Выбирайте масла, которые советует использовать завод. Соответствующая информация указана в руководстве по эксплуатации. Если купить именно такую марку невозможно, тогда ориентируйтесь на известных производителей с хорошей репутацией. Покупайте смазочный материал для оппозитного мотора только в проверенных магазинах, где есть все гарантии и сертификаты качества. Это позволит избежать приобретения подделки.
4. Заправляйтесь на хороших АЗС. Этот совет актуален для всех типов двигателя, а не только для оппозитных. Хорошее топливо обеспечивает эффективную работу мотора, увеличивает его ресурс, уменьшает риски загрязнения. Даже если вы будете платить за топливо больше, чем на дешёвых автозаправках, всё равно удастся сэкономить. Это проявится в виде безотказности и отсутствия необходимости ремонтировать двигатель из-за негативного влияния низкокачественного горючего.
5. Система охлаждения. Хотя оппозитные моторы оснащаются достаточно эффективной системой охлаждения, даже она не справится с чрезмерными перегрузками двигателя. Не стоит перегружать оппозитник. А для самой системы выбирайте только качественные расходники.
6. Мойка двигателя. Её нужно проводить периодически, а не на постоянной основе, как многие могли подумать. Но даже редкая очистка двигателя позволит нормализовать теплоотдачу и предотвратить перегрев. Отсюда и длительный срок службы мотора, сохранение его моторесурса и отсутствие проблем.

Не стоит верить устоявшему стереотипу, что якобы эксплуатация машины с оппозитным двигателем обходится значительно дороже, чем содержание авто с традиционным ДВС рядного или V-образного типа.

Это наглядно видно на примере автомобилей Subaru. Их запчасти сравнительно недорогие, расходники также не обходятся в огромные суммы денег. Содержать такую машину может человек даже с небольшим уровнем дохода. Всё напрямую зависит от качества обслуживания и правильного ухода. Если грамотно содержать машину, вовремя проводить плановые работы, а также не провоцировать экстремальные перегрузки, двигатель не потребует много денег.

Оппозитные моторы вызывают повышенный интерес, учитывая их сильные качества. В некоторой степени смущают их недостатки. Но они достаточно условные. Любой двигатель может привести к огромным финансовым затратам. Это уже вопрос непосредственно к владельцу и его отношению к своему автомобилю.

Один из интереснейших двигателей внутреннего сгорания: оппозитный двигатель принцип работы, его конструктивные особенности, преимущества и недостатки.

Оппозитный двигатель представляет собой конструкцию с двумя рядами цилиндров горизонтально-расположенных относительно друг друга.

Пальму первенства разработок такого типа двигателей несет автомобильный концерн Volkswagen. Его разработка была закончена в далеком 1938 году и установлен он был на самый легендарный в мире, народный автомобиль Фольксваген Жук (Volkswagen Käfer).

Фольксваген и в настоящее время ставит оппозитный двигатель на престижные автомобили Porsche 997

В сороковых годах прошлого века японский концерн Субару (SUBARU) тоже разрабатывал оппозитную конструкцию двигателя. Он тоже продвинулся в своих разработках и на сегодняшний день комплектует такими движками целый модельный ряд.

Разрабатывая такую конструкцию, инженеры стремились снизить центр тяжести автомобиля, добиваясь таким способом большей устойчивости.

Особенности оппозитного двигателя

Главная особенность, это расположение двух рядов цилиндров, строго в одной плоскости, под углом 180 градусов относительно друг друга.

Оппозитных двигателей несколько видов:

• ОРОС — Opposed Piston Opposed Cylinder в переводе Противоположный поршневой цилиндр . Идея такой конструкции предполагает движение поршней навстречу друг другу, находясь в одном цилиндре;

• Boxer – Боксер. Классическая современного оппозитного двигателя. Поршни как бы боксеры на ринге, попеременно машут кулаками, то один, то другой. Один в верхней мертвой точке, другой в нижней мертвой точке и всегда равноудалены друг от друга;

• 5ТДФ. Это уже отечественная разработка. Этот оппозитный двигатель был сделан для танков Т-64 и Т-72. Конструкция его особенная, он двухтактный, имеет два коленвала и поршня движутся навстречу друг другу.

Оппозитный двигатель преимущества:

• Первое и самое главное преимущество, это почти нет вибрации. Движение поршней в разные стороны максимально уравновешивают силы, возникающие при смене вектора движения поршней. Это влияет не только на комфорт, но и на ресурс работы такого двигателя;
• Ресурс. Именно такая компоновка расположения цилиндров дает удивительно высокий ресурс оппозитного двигателя. Они выхаживают свыше 500 тыс. км. Очень много можно встретить автомобилей SUBARU с пробегом до 900 тыс. км. без капитального ремонта;
• Центр тяжести. Это очень нравится конструкторам спортивных автомобилей. Низкий центр тяжести естественно придает больше устойчивости и крайне полезен для гонок, хотя и у серийных автомобилей такое преимущество ценится не меньше;
• Больше места под капотом. Хотя это компенсируется неудобством того, что с боков надо место освобождать, чтобы скомпоновать его, не сильно расширяя капот и переднюю подвеску.

Оппозитный двигатель недостатки:

• Высокая стоимость обслуживания. Даже свечи зажигания невозможно заменить в домашних условиях. Если говорить о самой распространенной марке оппозитников – Субару, то среди её разнообразных моторов практически нет взаимозаменяемости деталей;
• Очень сложный капитальный ремонт. Ввиду необычности и оригинальности конструкции, ремонт осуществляется только в специализированных мастерских, которых не так много;
• Большой расход моторного масла, что связано с конструкцией оппозитника. И конечно быстрее засоряется картер, ввиду большого прогона масла по двигателю.

//www.youtube.com/watch?v=9LBEK-uw7cE

Как в свое время V-образный мотор «эволюционировал» от рядного, так и оппозитная силовая установка стала своеобразным технологическим усовершенствованием V-образного двигателя внутреннего сгорания.

В середине 1930-х годов инженеры марки Volkswagen проводили собственные разработки силовых установок, модернизируя как , так и . В результате одной из таких операций инженеры «разложили» цилиндры V-образного двигателя под углом 180 градусов, получив первый в мире оппозитный двигатель. Особенность конструкции такого мотора заключается в том, что его цилиндры и поршни располагаются оппозитно (с английского «opposite» — противоположный), то есть друг напротив друга в горизонтальной плоскости.

При этом, у такого двигателя в конструкции применены по два распределительных вала с каждой стороны. Еще одной особенностью конструкции такого мотора является вертикальное размещение газораспределительных механизмов. Сконструировав подобный двигатель, инженерам Volkswagen удалось решить несколько проблем, присущих V-образным моторам, главная из которых – несбалансированность, порождающая вибрации, которые от силовой установки передаются на кузов и делают езду на автомобиле некомфортной. Эти моторы с 1938 года устанавливались на культовую модель городского хэтчбека Volkswagen Beetle. А с середины 1960-х годов ставку на оппозитные моторы сделала японская компания Subaru.

Volkswagen Beetle ’1968–72

Преимущества

Оппозитный двигатель ввиду горизонтального расположения цилиндров получил сбалансированную работу за счет того, что работающие друг от друга поршни являются своеобразным противовесом и создают такой необходимый для корректной работы мотора баланс. По оценкам специалистов, лучше оппозитного двигателя уравновешен только рядный шестицилиндровый мотор.

Еще одно преимущество, которое дает оппозитное расположение цилиндров – низкий центр тяжести, что особо ценится для спортивных машин, которым важна такая характеристика, как устойчивость при прохождении поворотов на скорости. Из-за своего горизонтального расположения мотор как бы «распластан» в подкапотном пространстве, благодаря чему крены автомобиля существенно уменьшаются.

Несомненным плюсом оппозитного двигателя является его ресурс прочности: некоторые двигатели подобного типа эксплуатировались до нескольких сотен тысяч километров до капитального ремонта.

Недостатки

Наряду с указанными выше преимуществами, есть у оппозитных двигателей и свои недостатки. Связаны они с особенностью конструкции мотора и касаются дорогого обслуживания и ремонта «оппозитника». Если в том же рядном или V-образном двигателе автовладелец может поменять , то проделать эту операцию на оппозитном моторе практически невозможно – для этого потребуется применить специальное оборудование, которым располагают только СТО. Да и стоимость его производства сравнительно высока, что в конечном итоге сказывается на ценнике автомобиля.

SUBARU BRZ оснащается оппозитным двухлитровым двигаталем мощностью 200 лошадиных сил.

горизонтально-оппозитные двигатели Subaru. Принцип работы оппозитного двигателя Варианты исполнения оппозитного двигателя

Современные поршневые двигатели внутреннего сгорания (ДВС) можно классифицировать на основе таких критериев, как вид потребляемого топлива и расположение цилиндров. Если с разделением двигателей на основе разновидности горючего все более-менее понятно даже людям, весьма далеким от техники, то с разделением по расположению цилиндров все не так очевидно. В этом материале мы рассмотрим один из типов ДВС с необычным расположение цилиндров, а именно оппозитный двигатель. Здесь вы узнаете о том, что такое оппозитный двигатель, как он устроен, какие его плюсы и минусы и где он применяется.

Конструкция и особенности работы оппозитного двигателя

Схема работы оппозитного двигателя

Оппозитными называются такие двигатели внутреннего сгорания, угол развала цилиндров которых составляет 180°. Поршни в них двигаются в горизонтальной плоскости, причем зеркально друг по отношению к другу. Это означает, что своей верхней точки они достигают одновременно. Кстати говоря, именно это является одним из главных отличий оппозитных силовых агрегатов от более распространенных V-образных: в них движение поршней осуществляется синхронно (когда один из них находится в верхней точке, второй располагается в нижней).

Благодаря такому расположению цилиндров оппозитные двигатели имеют низкий центр тяжести. Кроме того, их высота существенно меньше, чем у V-образных, они более «плоские» и занимают меньше места в подкапотном пространстве. Одной из отличительных особенностей оппозитных двигателей является наличие двух газораспределительных механизмов (коленчатый вал у них, так же, как и у V-образных, чаще всего один). Что касается принципа работы этих моторов, то он точно такой же, как и у всех остальных ДВС: перемещение поршней, приводящих в движение коленвал, осуществляется за счет давления газов, образующихся при сгорании топливной смеси.

Виды оппозитных двигателей

На сегодняшний день существует три основных разновидности оппозитных двигателей:

Они отличаются друг от друга в основном тем, каким именно образом в них движутся поршни.

Boxer. В оппозитных двигателях этого типа каждый поршень располагается в своем собственном цилиндре, причем они расположены на определенном расстоянии друг от друга, которое всегда остается постоянным. Именно в этом и состоит главная особенность таких силовых агрегатов. Поскольку в процессе функционирования движение их поршней напоминают перемещения боксеров на ринге, то они и получили название Boxer.

OPOC. Эта аббревиатура расшифровывается как Opposed Piston Opposed Cylinder, а особенность конструкции оппозитных двигателей этого типа состоит в том, что в них в каждом из цилиндров находится по два поршня. Они передвигаются навстречу друг другу. Оппозитные двигатели типа OPOC являются двухтактными, в них отсутствуют головки блока цилиндров и механизмы привода клапанов. Благодаря такой конструкции эти силовые агрегаты имеют небольшой вес, причем они бывают как бензиновыми, так и дизельными.

5 ТДФ. Этот тип оппозитного двигателя является отечественной разработкой. В свое время он создавался специально для установки на танки Т-64, несколько позднее использовался в Т-72. Так же, как и в оппозитном двигателе OPOC, в его цилиндрах находится по два поршня, которые движутся навстречу друг другу, однако в отличие от него у каждого из них имеется по собственному коленчатому валу. Камеры сгорания в оппозитных двигателях 5 ТДФ располагаются между поршнями, они работают как на бензине, так и на дизельном топливе. Сейчас эти силовые агрегаты уже не выпускаются.

Плюсы и минусы оппозитных двигателей

Коленвал и поршни оппозитного двигателя

Как и другие типы двигателей внутреннего сгорания, оппозитные силовые агрегаты имеют как плюсы, так и минусы. Что касается плюсов, то одним из самых существенных из них является очень низкий уровень вибраций во время работы. Этим такие моторы обязаны именно оппозитному расположению своих поршней. Дело в том, что при движении они взаимно уравновешивают друг друга, и практически полностью отсутствует тот дисбаланс сил, который приводит к возникновению вибраций.

Это преимущество оппозитных двигателей влечет за собой и еще один значительный плюс: поскольку вибраций практически нет, то и износ движущихся частей происходит гораздо медленнее, чем в, скажем, V-образных двигателях. Соответственно ресурс таких моторов весьма велик: практика показывает, что величина их пробега до капитального ремонта составляет около полумиллиона километров. Некоторые владельцы автомобилей, на которых установлены оппозитные двигатели, утверждают, что эта цифра на практике даже больше и составляет от 600 000 до 700 000 километров.

Еще один плюс силовых агрегатов этого типа состоит в низком центре тяжести. Именно поэтому их часто устанавливают на спортивные автомобили. При прохождении поворотов на больших скоростях оппозитные двигатели обеспечивают повышенную устойчивость машин. Кроме того, как уже упоминалось выше, достоинством моторов этого типа вполне можно считать и их небольшую высоту. Справедливости ради, следует заметить, что при этом они несколько шире силовых агрегатов других типов (к примеру, те же V-образных моторов).

Что касается минусов оппозитных двигателей, то основными из них являются следующие: высокая стоимость и сложность в ремонте. Конструкция таких моторов подразумевает высокую точность изготовления многих их основных элементов, применение дорогих высокопрочных материалов. К тому же, их сборка и наладка существенно более сложны, чем аналогичные процедуры для V-образных или рядных ДВС. Диагностика и устранение неполадок оппозитных двигателей возможны только при наличии специализированного оборудования и специально обученным персоналом. Само собой разумеется, что даже незначительный ремонт таких моторов обходится владельцам автомобилей, на которых они установлены, недешево.

Также существенным недостатком оппозитных двигателей считается значительный расход масла. Впрочем, и по такому показателю, как расход топлива, они пока уступают современным V-образным и рядным силовым агрегатам.

Сфера применения оппозитных двигателей

Оппозитные двигатели используются совсем не так широко, как V-образные и рядные, однако есть автопроизводитель, который устанавливает моторы такого типа на свои автомобили уже на протяжении полувека. Это — известная японская фирма Subaru. Кроме того, оппозитные агрегаты можно встретить на некоторых моделях Volkswagen и Porsche, ими в свое время оснащались советские мотоциклы «Урал» и «Днепр», венгерские автобусы «Икарус».

Следует заметить, что в последние годы интерес к силовым агрегатам этого типа существенно возрос. По некоторым данным, исследования и разработки по усовершенствованию оппозитных двигателей OPOC, ведущиеся группой американских инженеров, финансирует Билл Гейтс.

Видео на тему

Нет, японская компания Subaru, ныне входящая в крупное подразделение Subaru Corporation, не стояла у истоков создания поистине революционной горизонтально-оппозитной компоновки двигателя внутреннего сгорания. Но важно не только придумать решение, но и правильно и в нужное время воплотить его в жизнь. При всех своих преимуществах горизонтально-оппозитный двигатель сложен в производстве, а его доработка к конкретным запросам требовала как новых инженерных решений, так и соответствующих затрат. В 1960-х годах ответственным за разработку первого японского горизонтально-оппозитного двигателя, предназначенного для массового производства, в Subaru был Шинроку Момосе, девизом которого было: «Не узнаешь, если не попробуешь». К тому же у Момосе имелся определенный карт-бланш: именно он отвечал за принятие всех важных инженерных решений. Результат не замедлил сказаться: в 1966 году автомобиль Subaru 1000 был оснащен горизонтально-оппозитным двигателем ЕА 52 объемом 977 см3. Главным посылом для развития такой компоновки моторов стала возможность их надежной работы при высоких оборотах коленчатого вала. Кроме того, благодаря своей компактности эти моторы отлично подходили для переднеприводных автомобилей того времени.

В 1989 году у Subaru появилось новое поколение двигателей — EJ, которыми комплектовалась модель Legacy. И этим же годом можно датировать начало славной спортивной истории Subaru. Впечатляющим было и ее продолжение: в 1995 году Колин Макрей, выступая за рулем Subaru Impreza 555, стал чемпионом мира по ралли, а Subaru World Rally Team завоевала чемпионский титул в командном зачете. В 1996 и 1997 годах команда SWRT также была лучшей в чемпионате мира. Что же касается двигателя Subaru второго поколения в «гражданском» исполнении, то с 1989 по 2010 год этими моторами были укомплектованы более семи с половиной миллионов автомобилей, а в 2008 году двигатель EJ 257 заслужил титул «Двигатель года». Тогда же наградой был отмечен и первый дизельный горизонтально-оппозитный двигатель Subaru. А в 2010 году компания представила третье поколение (FB) своего «фирменного» горизонтально-оппозитного двигателя.

Компоновка двигателей под капотом. Слева — рядный двигатель, в центре — горизонтальнооппозитный, справа — V-образный

В чем же его достоинства? Первое преимущество горизонтально-оппозитного двигателя перед его рядными и V-образными собратьями — компактность. Такая конструкция и расположение двигателя дают больше свободы инженерам для работы с передней подвеской, в том числе — позволяют использовать полноценный подрамник, что делает всю конструкцию подвески жестче, исключая деформации кузова при нагрузке. И вместе с тем, данная конструкция двигателя позволяет понизить центр тяжести вследствие его небольшой высоты. А чем он ниже, тем меньше момент инерции относительно продольной оси автомобиля, да и крены у автомобиля с низким центром тяжести меньше. Не случайно хорошая управляемость всегда являлась одной из визитных карточек автомобилей Subaru. И здесь опять сами собой напрашиваются ассоциации со спортом…

Горизонтально-оппозитный двигатель Subaru в подкапотном пространстве модели Forester

Преимущество номер два: низкий уровень вибрации. Это весьма важно, поскольку такое качество напрямую влияет и на долговечность двигателя, и на его экономичность. Работа находящихся друг против друга поршней в горизонтально расположенных цилиндрах напоминает удары боксера (отсюда и название двигателя — Boxer): навстречу, затем в противоположных направлениях. Исходя из особенностей компоновки горизонтально-оппозитного двигателя расстояние между цилиндрами (в сравнении с аналогичными по числу цилиндров рядными и V-образными моторами) у него меньше, что позволяет сделать коленчатый вал более коротким. Это экономит вес, снижает инерционные массы и нагрузки на вал. А так как уровень вибрации горизонтально-оппозитного двигателя невысок, то и противовесы, необходимые для балансировки коленвала во время работы двигателя, требуются меньшей массы, нежели в рядном или V-образном двигателе. Естественно, в первом случае механические потери при вращении более легкой конструкции меньше, что позволяет, во-первых, экономить топливо, во-вторых, ускорить отклик двигателя на действия водителя.

Чемпионат мира по ралли 2000 года. Двигатель раллийной Subaru Impreza WRC

Еще один плюс горизонтально-оппозитного двигателя Subaru непосредственно связан с тем, о чем уже говорилось, и заключается в конструктивном решении кривошипно-шатунного механизма. Во-первых, каждый поршень с шатуном крепится на отдельной шейке коленчатого вала. Во-вторых, коленчатый вал, расположенный между двумя жесткими блоками цилиндров, сохраняет равномерность вращения при высоких частотах. Все это позволяет создавать двигатели, отлично работающие при высоких оборотах, причем отнюдь не в ущерб ресурсу. И это последнее не менее важно, чем все вышесказанное: двигатели Subaru всегда занимали высокое место в рейтинге моторов-миллионников.

Горизонтально-оппозитный двигатель новой Subaru XV

Одним из самых распространенных видов двигателей внутреннего сгорания является оппозитный двигатель, которые уже достаточно долгое время применяются на винтовых самолётах, кораблях, наземных установках, автомобилях. Подобные агрегаты появились ещё в 30-х годах XX века. В автомобилях впервые стали использовать такие двигатели немецкие и японские производители авто.

Конструкция и принцип работы оппозитного двигателя.

Оппозитный двигатель разработан на основе V образного агрегата, у которого угол развала цилиндров до 180 градусов. Ещё одна особенность данного агрегата состоит в том, что он имеет всегда чётное количество цилиндров, которые расположены в два ряда. Однако главный принцип заключается в самом процессе работы агрегата. Дело в том, что поршни обыкновенного рядного мотора работают в противофазе, а у оппозитного поршни всегда находятся в одной фазе. Это позволяет быстрее набирать обороты и уменьшить вибрации мотора.

Плюсы оппозитного двигателя:

1. Узкая конструкция силового агрегата, позволяющая добиться более низкого центра тяжести. Это большой плюс.

2. Высокая плавность работы и хорошая балансировка двигателя. Этого эффекта помогает добиться именно то, что поршни работают в одной фазе. Плюс на лицо.

3. Отличная конструкция двигателя в плане безопасности. При сильном столкновении мотор уходит под днище автомобиля, защищая водителя от попадания травмирующих частей во внутрь салона. Это также очень большой плюс.

4. Характеристики показывают отличные результаты.

Фото. Мотор Субару

Минусы оппозитного двигателя:

1. Допустимый расход масла значительно больше, чем у рядных моторов.

2. Сложная система газораспределения и зажигания.

3. Ремонтопригодность. Большинство элементов находятся в труднодоступных местах. Это неприятный минус.

4. Средний ресурс двигателя 120 000 километров.

5. Дороговизна ремонта.

Фото. Субару.

Сегодня большинство производителей автомобилей (Субару, Porsche, Volkswagen) с данными двигателями решили большинство вопросов, которые были озвучены в категории минусы. Оппозитные моторы обладают огромным потенциалом, поэтому дальнейшие разработки будут точно продолжаться и минусов станет намного меньше.

Интересное Видео : Как это работает? Технологии Субару

Устройство оппозитно-горизонтального двигателя Subaru

Поршни находятся под углом 180° и движутся горизонтально друг к другу. При этом два соседних поршня всегда находятся в одинаковом положении, например в верхней мертвой точке.

Недавно двигатель Субару назвали «боксером». Движение поршней очень напоминает поединок боксеров на ринге. Особой конструкцией двигателя является то, что каждый поршень (вместе с шатуном) отдельно установлен на шатунный шейке коленчатого вала. Двигатель всегда имеет четное числом цилиндров. То есть два, четыре, шесть и так дальше. Самые популярные агрегаты это двигатели с четырьмя и шестью цилиндрами.

Многие думают, что это V-образный мотор с углом развала 180 градусов. Да, внешне есть сходство: на одной шатунной головке расположены соседние поршни с шатунами. И если один поршень — в верхней мертвой точке, то соответственно другой — в нижней.

Начало оппозитных двигателей

В прошлом веке (1938 год) разработали первые оппозитные двигатели. Вначале, они устанавливались только на авто Volkswagen Käfer или Фольксваген Жук. Именно эксперты Volkswagen изобрели горизонтальный мотор. Некоторые из машин Volkswagen Group и в наше время имеют такие моторы. В 1940 году механики SUBARU начали работать над новым двигателем. Даже теперь компания Субару устанавливает в свои машины оппозитные двигатели.

Плюсы двигателя Subaru

Вот некоторые особенности оппозитного двигателя:

Низкий центр тяжести. Особенность положительно влияет на ходовые характеристики.

Расположение цилиндров. Благодаря удачному размещению, двигатель работает гораздо тише. Цилиндры движутся друг к другу в горизонтальной плоскости, и вибрации почти нет. Она легко гасится.

Большой ресурс. Мотор может работать на протяжении езды в 1 миллион километров. Безусловно, это допустимо, если двигатель правильно используют и своевременно меняют расходники.

Минусы двигателя Subaru

Оппозитные моторы очень выносливые в использовании. Но все же, есть минусы. А именно:

Ремонтировать такой мотор очень трудно.

Цена мотора высокая. В большинстве цена зависит от сложного строения;

Технически обслужить такой мотор нелегко.

Хотя мы обсудили плюсы и минусы оппозитного мотора, он является очень мощным. Динамические характеристики очень похожи на характеристики бензинового двигателя. Сходство заключается в прочности и расходе топлива.

Надежные двигатели Subaru

Есть 3 двигателя небольшого объема: EJ15, EJ16, EJ18.

Хотя они не «миллионщики», все же они долговечные. Подходят для машин С-класс. Мотор не большой, всего 1.5 литров. Нет никакой сложности в строении. Но владеет всеми необходимыми деталями. Есть 2 головки блока.

Одни из наилучших двигателей — двухлитровые SOHC: EJ20E, EJ20J, EJ201, EJ202.

Хотя такие моторы тяжело обслуживать, это компенсируется прочностью, которая есть в нормированном балансе моторесурса. Обладатели таких двигателей могут похвастаться их безопасностью. Она ничем не хуже рядных четырех цилиндровых моторов от Toyota с таким же объемом. Данный аппарат работает на 92-м бензине. Расход топлива небольшой. После пробега двести-двести пятьдесят тысяч километров, нужно заменить кольца.

К моторам среднего уровня относят атмосферники DOHC (двух литровые): EJ20D; EJ204. Эти агрегаты считаются надежными. Моторесурс у них довольно высокий.

Специфика технического обслуживания двигателя:

Тяжело заменить свечи;

Замена ремня газораспределительного механизма проходит без ошибок;

Механические работы — после снятия мотора;

Двигатель работает на 95-м бензином.

Двигатели Subaru Impreza wrx sti и Forester с турбинами

Хотя расход топлива не является высоким, силовые аппараты с турбиной работают на все 100%. Но есть один недостаток: при такой работе, моторесурс стремительно исчерпывается. Некоторых обладателей машин с таким двигателем устраивает режим: гонки, ремонт, снова гонки… Но если, человек хочет пользоваться машиной чаще, чем ремонтировать ее, то с таким двигателем это невозможно.

Например, двигатели EJ20G и EJ205 сделаны с турбонадувом. Их моторесурс лимитирован до сто пятьдесят тысяч километров. После этого не достаточно сделать стандартный ремонт мотора. Чаще всего двигатели выбрасывают. После такого пробега, шатун обрывается, поршни разрушаются и это свидетельствует об аварийном износе.

А вот другие турбо моторы:1) EJ20K; 2) EJ206; 3) EJ207; 4) EJ208.

Даже 100000 километров для такого мотора является очень хорошим результатом. Зачастую у машин с таким двигателем только один владелец. Их приобретают не для того, чтобы они отдыхали в гараже. Хозяин авто успевает «убить» его за короткое время.

Обновления двигателя Subaru

Именно работники Fuji Heavy Industries Ltd внесли изменения в двигатель:

Улучшились динамические характеристики;

Выхлоп газов стал чище.

Чтобы достичь этого, они увеличили степень сжатие в середине цилиндров. Также пришлось увеличить ход поршня и уменьшить его объем. В свою очередь, объем камеры сгорания также уменьшился.

Была усовершенствована система газораспределения. Благодаря этому, в середине цилиндров улучшился газообмен. Клапаны начали работать в нужный момент. Прочность стала гораздо выше, а топливный расход значительно уменьшился. Что не менее главное, углекислый газ в выхлопной трубе заметно снизился.

Работая над модернизацией аппарата, эксперты довели массу основных подвижных элементов к минимуму, тем самым не пожертвовали качеством и прочностью. Как удалось достичь такого результата? Они поставили детали, которые гораздо легче аналогов. Безусловно, стоимость мотора не снизилась, но подросла надежность. В двигатель вложили новый маслонасос. Он очень хорошо смазывает все рабочие детали и элементы двигателя. Такие значимые изменения привели к тому, что моторесурс аппарата увеличился на 30%!

Переработав систему охлаждения, разработчикам удалось достичь еще большей экономичности. Благодаря тому, что в двигателе стоит система из раздельных модулей охлаждения для ГБЦ и блока с цилиндрами, аппарат прогревается гораздо быстрее. Такая система защищает мотор от перегрева.

Отличаются друг от друга не только по виду потребляемого топлива, но также и по конструктивным особенностям. Например, велико разнообразие по расположению цилиндров. Каждый вариант имеет свои сильные и слабые стороны. В данном случае будут рассмотрены плюсы и минусы оппозитного двигателя.

Читайте в этой статье

В чем особенности оппозитного двигателя

В поршневых двигателях внутреннего сгорания (а бывают еще и роторные) размещение цилиндров может быть разным по отношению друг к другу: под острым углом, в один ряд, звездообразно и так далее. В случае с оппозитным цилиндры находятся в одной плоскости и размещены один напротив другого под углом 180 градусов. В отличие от многих рядных моторов, оппозитный агрегат зачастую имеет два , а также вертикальное распределение . Существует несколько типов оппозитных двигателей. Среди них наиболее известны:

• Boxer («Боксер»). Отличается тем, что поршни, расположенные друг перед другом, движутся подобно боксерам на ринге. То есть, когда один из них находится в крайней верхней точке, второй занимает крайнее нижнее положение. Они все время в равной степени удалены один от другого;
• ОРОС — Opposed Piston Opposed Cylinder. Принцип работы в данном случае заключается в том, что поршни попарно находятся в одном цилиндре (верхний и нижний поршень). Они движутся навстречу друг другу, вращая коленвал.
• 5 ТДФ. Это двухтактный танковый двигатель советского производства, которым применялся на танках Т-64 и Т-72. Интересная особенность данного агрегата состоит в его многотопливности. Основное горючее для него – солярка. Однако при помощи специального переключателя на топливном насосе высокого давления, можно было запустить режим работы на бензине или на смеси бензина с керосином и соляркой, а также двигатель мог работать на реактивном топливе. Правда, требовалось еще и подкорректировать угол зажигания (тайминг впрыска).

Разработкой силовых агрегатов активно занималась многие компании. Например, Volkswagen уделял внимание данному типу агрегатов с середины 30-х годов прошлого столетия. Это были не просто эксперименты, а стремление разработать собственный оппозитный мотор, снизить уровень вибраций, которые возникают во время работы традиционного V-образного или рядного двигателя и т.д. Кстати, свою разработку инженеры Volkswagen применили и в легендарном автомобиле Volkswagen Beetle. А с 60-х годов оппозитные двигатели стали активно использоваться японской компанией Subaru, которая занималась разработками параллельно с немцами.

Преимущества оппозитного ДВС

По большому счету, работа оппозитного двигателя не отличается от принципа действия агрегатов других конструкций. Однако подобное расположение цилиндров имеет свои определенные преимущества, а также и недостатки.

• Самым заметным преимуществом рассматриваемых силовых установок считается почти полное отсутствие вибрации во время работы. Такой эффект достигается за счет расположения , которые уравновешивают друг друга. Это не только добавляет комфорта, но и существенно увеличивает срок эксплуатации. Отсюда происходит второй «плюс»;
• Впечатляющий ресурс оппозитного двигателя. Имеются данные о том, что довольно часто пробег до первого капитального ремонта составлял минимум от 500 тысяч километров. Разумеется, манера вождения вносит свои существенные коррективы. И, тем не менее, межремонтный срок довольно большой. Впрочем, сплошь и рядом можно встретить утверждения специалистов и автолюбителей, что 800-900 тысяч до первого – это не более чем красивая сказка;
• Моторы рассматриваемой в данной статье конструкции обеспечивают автомобилям низкий центр тяжести. Особенно это качество ценится в мощных спортивных машинах. Ведь, проходя виражи на больших скоростях, очень важно сохранить устойчивость;
• Также нельзя не упомянуть об экономии места под капотом. Хотя многим этот пункт покажется спорным, ведь выигрывая по высоте, нужно при этом делать капот шире или длиннее.

Вот, пожалуй, и все существенные преимущества оппозитников. Теперь нужно рассмотреть и недостатки, которых, к сожалению, несколько больше.

Основные отличия, а также преимущества и недостатки 8-и клапанных моторов по сравнению с 16-и клапанными двигателями. Какой силовой агрегат лучше выбрать.

Новые четырехцилиндровые оппозитные двигатели с турбонаддувом

Новые четырехцилиндровые оппозитные двигатели с турбонаддувом

Эффективная мощь для новых спортивных рекордов

Porsche предлагает четырехцилиндровые оппозитные двигатели в двух мощностных вариантах: с рабочим объемом 2,0 литра и мощностью 220 кВт (300 л.с.) для 718 Boxster, а также с рабочим объемом 2,5 литра и мощностью 257 кВт (350 л.с.) для 718 Boxster S. По сравнению с прежними моделями Boxster это означает прирост в размере 26 кВт (35 л.с.). Также значительно вырос и крутящий момент. 2,5-литровый двигатель 718 Boxster S  в диапазоне 1900 – 4500 об/мин развивает крутящий момент 420 Нм, что на 60 Нм больше, чем в предшественника. Двухлитровый двигатель 718 Boxster развивает крутящий момент 380 Нм, который достигается в диапазоне от 1950 до 4500 об/мин. Это соответствует повышению на 100 Нм, то есть на 35 процентов. Это самый большой прирост крутящего момента, который был достигнут в истории Porsche Boxster вместе с появлением нового двигателя.

Увеличение крутящего момента: более динамичный разгон на любой скорости

Новые модели 718 Boxster выполняют разгон еще более уверенно и более активно ускоряются с низких оборотов. Так, 718 Boxster с PDK и пакетом Sport Chrono достигает отметки 100 км/ч за 4,7 секунды – на 0,8 секунды быстрее предыдущей модели. 718 Boxster S с таким же оснащением выполняет этот разгон за 4,2 секунды – на 0,6 секунды быстрее прежнего Boxster S. Двигатель отличается типичной для спортивного автомобиля любовью к высоким оборотам: диапазон крутящего момента простирается до 7500 об/мин, причем падение мощности при переходе от номинальной к максимальной частоте вращения составляет лишь пять процентов. Ни один другой турбированный двигатель в сегменте 718 Boxster не имеет таких показателей. При спортивной манере вождения водитель может использовать мощность и крутящий момент в широком диапазоне оборотов, не прибегая к переключению передач.

А при полном разгоне он после переключения передачи имеет в своем распоряжении весь доступный крутящий момент турбированного двигателя. Особенно заметен прирост крутящего момента при ускорениях на скоростях более 100 км/ч. При этом максимальная скорость 718 Boxster составляет 275 км/ч, а 718 Boxster S – 285 км/ч.

На 35 л.с. больше мощности, на 13 процентов меньше расход топлива

Концепция турбированного двигателя Porsche впечатляет показателями мощности и экономичности: турбированный четырехцилиндровый силовой агрегат с PDK у 718 Boxster расходует лишь 6,9 л/100 км по циклу NEDC, то есть на 0,7 л/100 км меньше, чем прежний Boxster. Турбированный оппозитный двигатель с рабочим объемом 2,5 литра с PDK у 718 Boxster S довольствуется 7,3 л/100 км – экономия по сравнению с прошлой моделью составляет 0,9 л/100 км. В итоге это означает следующее: мощность вырастает на 35 л.с., а расход топлива при этом сокращается на 13 процентов.

Традиционные сферы компетентности Porsche: четырехцилиндровые оппозитные двигатели и турбонаддув

В новом поколении двигателей компания Porsche объединяет две традиционные сферы своей компетентности: четырехцилиндровый оппозитный двигатель и турбонаддув. Расположение двух цилиндров друг напротив друга в одной горизонтальной плоскости имеет целый ряд преимуществ. В частности, уравновешивание сил инерции обеспечивает выдающуюся плавность работы. Горизонтальное расположение цилиндров позволяет сделать оппозитные двигатели особенно низкими, что способствует снижению центра тяжести. А это уже крайне важно для спортивного автомобиля. Кроме того, благодаря короткому коленчатому валу оппозитные двигатели получились очень компактными и высокооборотистыми.

Два варианта нового оппозитного двигателя Porsche отличаются друг от друга не только рабочим объемом. У базового двигателя дополнительный воздух в камеры сгорания подает классический турбонагнетатель с перепускным клапаном. Более мощный вариант «дышит» с использованием нагнетателя с изменяемой геометрией турбины – решение которое до сих применялось в мире только на 911 Turbo. Принцип регулируемых лопаток, которые направляют поток отработавших газов на турбинное колесо, позволяет объединить возможности малого и большого турбонагнетателя. Когда лопатки почти закрыты, обеспечиваются чуткие отклики и высокие показатели крутящего момента уже на низких оборотах, а открытые лопатки способствуют высокой мощности на высоких оборотах. У турбированного четырехцилиндрового двигателя 718 Boxster S есть одна особенность: дополнительный

перепускной клапан путем целенаправленного изменения направления потока отработавших газов впервые позволяет эксплуатировать нагнетатель с регулируемыми лопатками с максимально возможным КПД. Тем самым энергия отработавших газов используется с оптимальной отдачей и высочайшей эффективностью.

Чуткость откликов, как у атмосферного двигателя, и функция Dynamic Boost

При настройке системы турбонаддува инженеры Porsche особое внимание уделили чуткости откликов двигателя, которая должна была быть на уровне атмосферного силового агрегата. Достижению этой цели служит специальная функция, поддерживающая турбонагнетатель «в тонусе» в диапазоне частичных нагрузок при спортивной езде с включенным режимом Sport и Sport Plus: байпасный клапан закрывается, угол опережения зажигания уменьшается, а дроссельная заслонка слегка открывается. Тем самым фактический момент привода не меняется, в то время как поступление воздуха в двигатель и давление наддува увеличиваются. Как только водитель полностью выжимает педаль акселератора, в его распоряжении имеется более высокий крутящий момент благодаря более высокому давлению наддува. Этот «тонус» нагнетателя проявляется в разной степени в зависимости от выбранного режима – Sport или Sport Plus.

Кроме того, предлагается новая функция Dynamic Boost, которая вмешивается, когда водитель при полном разгоне на короткое время убирает ногу с педали акселератора: несмотря на сброс «газа», дроссельная заслонка остается открытой, но подача бензина прерывается. Тем самым  давление наддува падает не полностью, и двигатель может быстро отреагировать на повторное нажатие педали акселератора. Тем самым реакции турбированного двигателя практически такие же, как у атмосферного двигателя. Эта функция Dynamic Boost не так ярко выражено, но все же улучшает реакцию двигателя при смене нагрузки также и в нормальном режиме.

Похожим образом турбонагнетатель реагирует на нажатие кнопки Sport Response, которая, как у моделей 911, располагается также и у спортивных автомобилей с пакетом Sport Chrono и коробкой передач PDK в центре переключателя режимов движения на рулевом колесе. Подобно тому, как это происходит в автоспорте, двигатель и коробка передач готовятся к максимальной отдаче на протяжении 20 секунд. В диапазоне частичных нагрузок перепускной клапан турбонагнетателя закрывается. В результате давление наддува возрастает значительно быстрее. Двигатель более резко реагирует на нажатие педали акселератора и быстрее выходит на максимальную мощность. Кроме того, при нажатии на кнопку Sport Response коробка передач PDK переключается на более низкую передачу и переходит на специальный алгоритм смены передач, который предусматривает переключение на еще более высоких оборотах, чем в режиме Sport Plus.

Непрямое охлаждение наддувочного воздуха благодаря расширенному контуру охлаждения

Непрямое охлаждение наддувочного воздуха – это еще одна инновационная разработка инженеров Porsche. Чтобы не менять дизайн и аэродинамику 718 Boxster, было принято решение использовать расположенные позади дверей боковые воздухозаборники не только для «дыхания» турбированного двигателя, но и для непрямого охлаждения наддувочного воздуха. Снижение температуры обеспечивается дополнительным контуром в системе охлаждения. Для этого служит теплообменник над двигателем, в котором сжатый воздух из турбонагнетателя отдает часть своего тепла охлаждающей жидкости. Затем жидкость протекает через радиаторы в воздухозаборниках.

Технологии, также нашедшие применение в трехлитровых шестицилиндровых двигателях битурбо нового 911 Carrera, улучшают спортивные мощностные показатели и образцовую экономичность силовых агрегатов. Так расположенные по центру форсунки впрыска обеспечивают очень хорошее сгорание, что положительно сказывается на расходе топлива и токсичности выхлопа. Топливный насос поддерживает давление в системе впрыска до 250 бар. В дополнение к этому регулируемые распределительные валы на стороне выпуска с системой переключения хода клапанов позволяют еще более точно управлять газообменом. Эта система под названием VarioCam Plus по-прежнему используется Porsche и на стороне впуска. Еще одно преимущество адаптивного управления ходом впускных и выпускных клапанов с малыми потерями на трение: на низких оборотах реакции турбированного двигателя могут быть еще более точно настроены с учетом типичной для Porsche спортивной приемистости. Новый метод обработки стенок цилиндров предусматривает использование плазменного луча для создания железного покрытия. Тем самым инженеры добились сокращения потерь на трение, а также расхода топлива и масла. Как и двигатели моделей 911, также и четырехцилиндровые оппозитные силовые агрегаты обладают регулируемым масляным насосом и системой управления тепловым режимом с переключаемым водяным насосом.

Полностью новые выпускные системы для эмоционального звука

Новая выпускная система позволяет создать типичное для Porsche эмоциональное звуковое сопровождение. Выхлопные газы из четырех цилиндров сводятся в один поток слева перед двигателем (если смотреть в направлении движения) и проходят через турбонагнетатель и нейтрализатор. Однопоточная выпускная система направляет газы дальше мимо двигателя и разделяется перед коробкой передач на две трубы, которые, как и прежде, проходят параллельно коробке передач к обоим глушителям в задней части.

У 718 Boxster выпускная система имеет овальный патрубок из матовой нержавеющей стали.
718 Boxster S комплектуется расположенным по центру круглым сдвоенным выхлопным патрубком из матовой нержавеющей стали. Два расположенных по центру круглых спортивных патрубка указывают на то, что автомобиль укомплектован спортивной выпускной системой, которая предлагается в качестве опции для всех моделей.

Шестиступенчатая механическая коробка переключения передач в базовой комплектации, семиступенчатая PDK – как опция

В базовой комплектации модели 718 оснащаются шестиступенчатой механической коробкой переключения передач. В качестве опции предлагается коробка передач Porsche Doppelkupplung (PDK) с семью передачами. Для повышения эффективности PDK имеет усовершенствованную функцию Auto Start Stop, которая выключает двигатель незадолго до полной остановки автомобиля.

Оптимизированный пакет Sport Chrono в качестве опции

Опциональный пакет Sport Chrono позволяет еще более ярко проявить спортивные качества нового 718 Boxster. Как и у 911, он наряду с тремя режимами Normal, Sport и Sport Plus предлагает также программу Individual. Соответствующие меню на панели приборов позволяют индивидуально комбинировать настройки PASM, спортивной выпускной системы, функции Auto Start Stop и заднего спойлера. У спортивных автомобилей с PDK в центре переключателя режимов движения имеется кнопка Sport Response. Подобно тому, как это происходит в автоспорте, эта кнопка, например при обгоне, предлагает возможность сделать особенно острыми отклики двигателя и коробки передач PDK. В сочетании с пакетом Sport Chrono система стабилизации Porsche Stability Management (PSM) моделей 718 Boxster имеет отдельную программу PSM Sport. В этом особенно спортивном режиме водители со спортивными амбициями могут подойти на своем автомобиле к самым пределам возможного – разумеется, это следует делать только в специально отведенных местах. При этом PSM постоянно остается активной в фоновом режиме. В сочетании с расширенным пакетом Sport Chrono это позволяет получить такие ощущения от вождения родстера, которые как никогда близки к условиям настоящих гонок.

Традиции и будущее: четырехцилиндровые Porsche одерживают победы в автоспорте

Модельный ряд 718 продолжает развитие прекрасно себя зарекомендовавшей четырехцилиндровой концепции, а также историю знаменитых спортивных автомобилей Porsche. Самым последним примером этого является гоночный автомобиль 919 Hybrid категории LMP1, который обладает наддувным высокоэффективным четырехцилиндровым двигателем с рабочим объемом всего два литра. Вместе с ним компания Porsche не только завоевала два первых места в гонке 24 часа Ле-Мана в июне 2015 года, но и одержала победы в 2015 году в зачете среди производителей и в личном зачете чемпионата мира по гонкам на выносливость (WEC). Благодаря этим успехам 919 Hybrid расширил горизонт возможностей для будущих двигателей спортивных автомобилей Porsche.

Автомобили с четырехцилиндровыми оппозитными двигателями, расположенными в пределах базы, имеют на Porsche давнюю традицию. Основы были заложены в 1948 году моделью 356/1, первым автомобилем с именем Porsche. В 1953 году за ним последовал Porsche 550, который впечатляющим образом доказал превосходство среднемоторной концепции в сочетании с последовательным использованием облегченных конструкций. В 1956 году этот спортивный гоночный автомобиль первым пересек финишную линию гонки Targa Florio, опередив ближайшего соперника на 15 минут. На смену ему пришла модель Porsche 718, успешно продолжившая традиции: это был легкий, быстрый и красивый автомобиль. Учитывая невысокую удельную массу, очень маневренный двухместный автомобиль развивал максимальную скорость 260 км/ч. Это позволило ему превзойти успехи своего предшественника: кроме всего прочего, 718 выигрывал гонку Targa Florio в 1959, 1960 и 1963 годах.

Пришло время узнать разницу между оппозитными двигателями и плоскими двигателями

Вы — редуктор. Вы умеете сознательно и снисходительно посмеиваться, когда какой-то тупица обращается к «V4» в их Honda Civic. Вы знаете свое дело. Вы также знаете, что такое плоский двигатель. Это двигатель с оппозитными поршнями, верно? Иногда их называют оппозитные двигатели, подобные тем, что используют Porsche и Subaru. То же самое, не так ли? Ну, не совсем. Давайте проясним этот часто сбиваемый с толку кусок технической тайны.

Признаюсь, я сам был довольно туманным в этой концепции.Я понял это, когда исследовал Steyr 50, небольшой австрийский автомобиль, в котором использовался четырехцилиндровый двигатель с передней установкой.

Я просматривал этот веб-сайт Steyr 50, на котором был хороший исчерпывающий список спецификаций. Я видел это описание двигателя и подумал, что это забавно:

Bauart …………….. 178 ° V-Motor

Zylinder …. ……….. 4

Bohrung ……………. 59 мм

Ступица ………….. …… 90 мм

Цилиндеринхальт……… 977,5 см³

Эта смелая часть, где двигатель описан не как четырехцилиндровый, а как 178 ° V4, заставила меня рассмеяться. Насколько безумно педантичным нужно быть, чтобы не называть его просто четырехцилиндровым или оппозитным двигателем, а вместо этого называть его V-образным двигателем из-за двух крошечных градусов?

Это привело меня к исследованию, в ходе которого я понял, что, хотя называть плоский двигатель двигателем 180 ° V глупо и педантично, на самом деле это не так, особенно когда вы понимаете, что на самом деле существует реальная, определенная разница между V-образным двигателем, у которого V такой плоский, что прямолинейный, и настоящим оппозитным двигателем.

Снаружи двигатели выглядят почти так же; у оппозитного и 180 ° -V / плоского двигателя будет два ряда цилиндров, выходящих из центрального кривошипа, и вся нижняя часть двигателя будет довольно плоской.

Но внутри оппозитные моторы определенно не то же самое, что V-образный плоский двигатель. Вот ключевое различие, которое вы можете увидеть в коленчатом валу и поршнях обоих двигателей:

Итак, вот большая разница: детали на коленчатом валу, к которым соединяется шатун поршней, называются шатунной шейкой или шейкой кривошипа.В плоском двигателе, который является , а не оппозитным, пары поршней имеют общую шатунную шейку. В настоящем оппозитном двигателе каждый поршень имеет свою кривошипную шейку.

На самом деле дешевле производить шатунные шейки, вмещающие только один цилиндр, что может компенсировать затраты на установку большего количества отдельных шатунов.

Результатом использования в оппозитном двигателе отдельных шатунов является то, что поршни с обеих сторон перемещаются друг напротив друга, что помогает гасить вибрацию двигателя. Возвратно-поступательное движение поршней напоминает удары боксера, отсюда и название двигателя.

Вот разрез настоящего оппозитного двигателя, двигателя Volkswagen с воздушным охлаждением, так что вы можете увидеть установку с одним поршнем на шатунную шейку:

Вот еще один, оппозитный двигатель Citroën GSA:

Двигатели Subaru, старый VW Air — охлаждаемые двигатели, четырехцилиндровые Citroën, большинство плоских двигателей Porsche (невероятно, что 12-й вариант в 917 был , а не у боксера), близнецы Panhards, шестицилиндровый двигатель Corvair, четырехцилиндровый двигатель Lancia — все это было истинные оппозитные двигатели.

Плоские двигатели типа , а не , встречаются реже, хотя и существуют.Как правило, они обладают преимуществами компоновки плоского двигателя, но не обладают внутренним балансом оппозитного двигателя. Если честно, я действительно не уверен, что , почему вам нужен плоский двигатель, который не был боксером, хотя я могу предположить некоторые причины: возможно, вы адаптируете другой двигатель V-типа, и вы хотели удерживать коленчатый вал? Хорошо, я могу рассуждать по одной причине.

Что касается автомобилей, у которых есть плоские двигатели без коробок, кроме маленького Steyr 50, я могу вспомнить один действительно фантастический пример.Это фантастический пример не потому, что это потрясающая машина, а по другой очень важной причине: ее названию. Вот он:

Да, друзья мои, это правда. Ferrari 512 Berlinetta Boxer с оппозитным двигателем — это , а не , автомобиль с оппозитным двигателем. Ирония здесь такая, такая богатая и сливочная. Этот автомобиль — один из немногих, на самом деле названный «Boxer» (даже Porsche вставила буквы «s» и «t» в середине слова, когда они назвали свою машину), и хотя у него есть двигатель с горизонтально расположенным двигателем. , это не оппозитный двигатель.

Это немного сложно увидеть, но если вы посмотрите на выделенную часть, вы увидите, что поршневые штоки определенно имеют общие шейки кривошипа. Опять же, у боксера нет боксера.

Итак, теперь у вас есть совершенно новое увлекательное занятие, к которому стоит отнестись к автомобилю педантично! Добро пожаловать вам, а вашим друзьям — мои искренние извинения.

Плоский двигатель | Трактор и строительный завод Wiki

Двигатель с оппозитным двигателем был впервые запатентован немецким инженером Карлом Бенцем.

Плоский двигатель — это двигатель внутреннего сгорания с несколькими поршнями, которые перемещаются в горизонтальной плоскости.Как правило, в этой компоновке цилиндры расположены в два ряда по обе стороны от одного коленчатого вала и иногда называют оппозитным двигателем или горизонтально-оппозитным двигателем. Концепция была запатентована в 1896 году инженером Карлом Бенцем. Его не следует путать с двигателем с оппозитными поршнями, в котором каждый цилиндр имеет поршень на обоих концах и не имеет головки блока цилиндров.

Другая широко используемая форма плоского двигателя представляет собой прямой двигатель с двумя, тремя, четырьмя или более цилиндрами, наклоненными на 90 градусов в горизонтальную плоскость, однако это обычно не считается существенно отличающимся от других прямолинейных двигателей.

Конфигурация

1954 г. Мотоциклетный двигатель BMW «Boxer». Два цилиндра не могут находиться прямо напротив друг друга.

Двигатель Volkswagen Flat-4 с воздушным охлаждением

Авиационный двигатель UL260i Flat-4

Плоские двигатели имеют низкий центр тяжести и, таким образом, могут предлагать конфигурацию привода с лучшей стабильностью и управляемостью. Плоские двигатели хорошо подходят для авиационных двигателей.

Расположенные спереди плоско-сдвоенные двигатели с воздушным охлаждением использовались в Tatra 11 и Tatra 30, Citroën в их модели 2CV и ее производных, а также в GS и GSA.Oltcit использовал плоский четырехцилиндровый двигатель, а плоский шестицилиндровый двигатель был предложен для Citroën DS, но отклонен. BMW использовала в своих мотоциклах плоско-сдвоенные двигатели с воздушным или воздушным / масляным охлаждением с 1923 года до наших дней. В таких автомобилях, как Porsche 911, используется плоский двигатель (в данном конкретном случае — шестицилиндровый) в задней части автомобиля, где его дополнительная ширина не мешает управлению передними колесами, а также обеспечивается снижение веса, поскольку карданный вал не требуется.

Во всех версиях Subaru Impreza, Forester, Tribeca, Legacy, Outback, Baja и SVX используется двигатель с 4-цилиндровым или 6-цилиндровым двигателем.

У настоящих боксеров каждая шейка кривошипа управляет только одним поршнем / цилиндром, в то время как двигатели 180 °, которые внешне выглядят очень похожими, имеют общие шатуны.

• У оппозитного двигателя соответствующие поршни одновременно достигают верхней мертвой точки (ВМТ).

• V-образный двигатель 180 ° имеет соответствующие поршни, разделяющие шатунную шейку коленчатого вала и достигающие ВМТ, разнесенные на половину оборота коленчатого вала. Они могут использовать обычные шатуны, расположенные рядом, или использовать систему ведущий / ведомый, или систему вилки и лезвия.Плоские двигатели с более чем восемью цилиндрами — это чаще всего V-образные двигатели. ^{[требуется уточнение ]}

Двигатели Boxer не следует путать с двигателями с оппозитными поршнями, которые, по сути, являются противоположными, с двумя поршнями, сжимающими одно пространство сгорания. Их можно использовать в таких транспортных средствах, как танки.

оппозитные двигатели

1969 Hino Motors DS140 12-цилиндровый оппозитный дизельный двигатель

Боксерские двигатели получили свое название потому, что каждая пара поршней движется внутрь и наружу одновременно, а не поочередно, как боксеры, демонстрирующие свою готовность, столкнувшись кулаками в перчатках друг с другом перед боем.Боксерные двигатели с количеством цилиндров до восьми зарекомендовали себя очень успешно в автомобилях и до шести цилиндров в мотоциклах и продолжают оставаться популярными для двигателей легких самолетов.

Боксеры представляют собой одну из трех конфигураций цилиндров, которые обладают естественным динамическим балансом; остальные — рядная шестерка и V12. Эти двигатели могут работать очень плавно и без неуравновешенных сил с четырехтактным циклом и не требуют уравновешивающего вала или противовесов на коленчатом валу для уравновешивания веса возвратно-поступательных частей, которые требуются в других конфигурациях двигателей.Обратите внимание, что это обычно верно для оппозитных двигателей независимо от количества цилиндров (предполагается, что оно четное), но не для всех V-образных или рядных двигателей. Однако в случае оппозитных двигателей с менее чем шестью цилиндрами неуравновешенные моменты (возвратно-поступательный крутящий момент, также известный как «качающаяся пара») неизбежны из-за того, что «противоположные» цилиндры немного смещены друг с другом.

Двигатели Boxer (и плоские двигатели в целом) имеют тенденцию быть более шумными, чем другие распространенные двигатели, как по внутренним, так и по другим причинам, например.g., в автомобилях стук клапанов из-под капота не гасится большими воздушными фильтрами и другими компонентами. Боксерам не нужны противовесы на коленчатом валу, он легче и быстрее разгоняется. Они обладают характерной плавностью хода во всем диапазоне оборотов и имеют низкий центр тяжести. В сочетании с монтажной позицией непосредственно перед задней осью (например, Porsche Boxster и Cayman, но не Porsche 911 или Volkswagen Beetle) они имеют в основном нейтральную управляемость.

Известные плоские двигатели

Subaru Boxer Турбодизельный двигатель, изображение в разрезе

• В 1896 году Карл Бенц изобрел первый двигатель внутреннего сгорания с горизонтально расположенными поршнями.
• В 1923 году Макс Фриз сконструировал первые мотоциклы BMW, выбрав оппозитный двигатель объемом 500 куб. См и агрегатную трансмиссию с приводом от вала. Этот тип двигателя все еще находится в производстве. Двигатель BMW 247, известный как воздушное охлаждение, производился до 1995 года. BMW заменил его двигателем с масляной головкой с частичным масляным охлаждением и четырьмя клапанами на цилиндр, но все же сохранил ту же конфигурацию оппозитного двигателя.
• В 1948 году Престон Такер модифицировал вертолет Flat-6, чтобы он устанавливался в задней части его Tucker Torpedo
.
• Двигатель Volkswagen с плоским 4-цилиндровым двигателем с воздушным охлаждением, который использовался в Volkswagen Beetle, SP2 и Karmann Ghia, а затем развивался для транспортных средств Volkswagen Type 2 (автобус) и автомобилей Volkswagen Type 3.По слухам, VW работал над дизельной версией боксера с воздушным охлаждением, но отказался от этого двигателя из-за проблем с шумом и нагревом. Последняя версия VW Boxer имела водяное охлаждение, поэтому энтузиасты окрестили ее «Wasserboxer» или «водяной боксер». Этот двигатель включал в себя многие разработки более ранних двигателей. Он предлагался объемом 1,9 литра и 2,1 литра, использовался для питания автобусов и транспортеров Т3.
• Двигатели Citroën 2CV и Panhard с воздушным охлаждением Flat-2, оба созданы под влиянием Flat-2 BMW
• Chevrolet Corvair OHV Flat-6 с воздушным охлаждением
• В 1960 году плоский 4-цилиндровый двигатель Lancia с водяным охлаждением дебютировал для модели Lancia Flavia, первого итальянского переднеприводного автомобиля, такого как версия купе мощностью 1500 куб. кВт), когда в 1970 году компания Bosch смонтировала первый электронный впрыск с четырехцилиндровым двигателем, Lancia также перестроила в 1976 году новый большой четырехцилиндровый двигатель объемом 2484 куб. см для своей модели Lancia Gamma верхнего размера.Он производился до 1984 года и был последним четырехцилиндровым двигателем Lancia.
• Плоские четырехцилиндровые двигатели в Alfa Romeo Alfasud, Sprint, 33 и ранних версиях 145. Последним в линейке был четырехцилиндровый двигатель объемом 1712 куб. См, 16 клапанов, мощностью до 137 л.с. (101 кВт).
• Плоские 4-цилиндровые и 6-цилиндровые двигатели с передним расположением водяного охлаждения, используемые Subaru во всех своих автомобилях среднего размера. Subaru называет их оппозитными двигателями в публичных комментариях и включает в себя ряд двигателей без наддува и двигателей с турбонаддувом 1966 года, когда в настоящее время появился Subaru 1000; были использованы как закрытые, так и полузакрытые короткие блоки.В дополнении к печати для купе Subaru GL 1973 года двигатель назван «квадрозональным» ^[1] Серия EJ с 4 цилиндрами, выпущенная впервые в 1990 году, была основным направлением разработки двигателя Boxer в конце 20 века. Этот двигатель с 2-литровым турбонаддувом объемом 1,6–2,5 литра был движущей силой автомобилей, выигравших чемпионат мира по ралли. Subaru также предлагает оппозитный турбодизель ^[2] из серии Subaru EE, первый в мире, устанавливаемый на легковой автомобиль.
• С момента своего появления в 1975 году Honda Goldwing использовала оппозитный двигатель, 4-цилиндровый до 1987 года и с тех пор 6-цилиндровый. SOHC 1832 куб.см Flat-6 с водяным охлаждением устанавливается на Honda Goldwing с 2001 года.
• Плоские 4-цилиндровые, 6-цилиндровые и 8-цилиндровые двигатели с воздушным охлаждением много лет использовались в ранних Порше. Flat-12 в модели 917 — это V-образный двигатель 180 °, а не боксер.
• Плоские 6-цилиндровые двигатели с водяным охлаждением в Porsche Boxster, Cayman и более поздних моделях 911
• В самолетах авиации общего назначения часто используются плоские 4- и 6-цилиндровые двигатели с воздушным охлаждением, производимые такими компаниями, как Lycoming, Continental.В сверхлегких и сверхлегких самолетах часто используются такие двигатели, как Rotax 912 или Jabiru 2200.
Ferrari
• использовала конструкцию с плоским 12-цилиндровым двигателем в нескольких моделях, включая Berlinetta Boxer, Testarossa и его производные, такие как 512TR и F512 M, хотя эта конструкция двигателя технически представляет собой V12, который был сплющен до 180 ° конфигурации, и поэтому не может рассматриваться как настоящий оппозитный двигатель.

Конструкции плоских двигателей

• Двухместная квартира
• Квартира-4
• Квартира-6
• Квартира-8
• Квартира-10
• Квартира-12
• Квартира-16
• H двигатель
• Двигатель внутреннего сгорания

Двигатели другого исполнения

См. Также

• История создания двигателя внутреннего сгорания

Список литературы

Внешние ссылки

Высокоскоростной двигатель Subaru Boxer Is Crowd Pleaser

Конкурс «10 лучших двигателей» от Ward был признан выдающимся достижением в области трансмиссии за 19 лет.В этом выпуске серии «За 10 лучшими двигателями 2013» WardsAuto рассматривает развитие атмосферного оппозитного двигателя Subaru объемом 2,0 л FA.

С тех пор, как Volkswagen прекратил использование оригинального Beetle в 1970-х годах, H-образные оппозитные двигатели с оппозитными поршнями стали редкостью для автомобилей в США.

Помимо некоторых культовых мотоциклов BMW и Honda, Porsche с задним расположением двигателя и переднего двигателя, полноприводный Subaru является одним из немногих автомобилей массового спроса, в которых в настоящее время используются двигатели с горизонтальной компоновкой.Оба автопроизводителя хорошо их используют.

Учитывая упаковку оппозитного двигателя, преимущества динамического баланса и низкого центра тяжести, он должен быть более популярным, но у инженеров силовых агрегатов есть недостатки.

«Такой дизайн двигателя может быть более дорогостоящим», — сказал нам менеджер по продукции Subaru of America Дэвид Салливан три года назад, когда мы чествовали 2,5-литровый 4-цилиндровый двигатель с турбонаддувом. как один из 10 лучших двигателей Ward в 2010 году.

«И это побуждает нас использовать уникальные трансмиссии.Наш блок, обращенный назад, не подходит для большинства обычных трансмиссий, поэтому мы производим все сами. Это может быть одним из недостатков ».

Плоские четверки Subaru недалекого прошлого подвергались критике за то, что они немного грубоваты и не особенно экономичны, последнее отчасти из-за стандартной системы полного привода, с которой они сочетаются на всех моделях Subaru.

Но прекрасный 2,0-литровый атмосферный H-4, который приводит в движение только задние колеса Subaru BRZ и почти идентичного спортивного автомобиля Scion FR-S, — это хорошо продуманная красота.
В то время как эти забавные двоюродные братья-купе являются продуктом совместного предприятия Fuji Heavy Industries и Toyota, этот мощный (100 л.с. на литр) алюминиевый H-4 является чистым Subaru, за исключением его уникального топлива Toyota. система впрыска.

Прямой впрыск под высоким давлением дополняется при запуске и в крейсерских условиях при низкой нагрузке обычным впрыском через порт для достижения идеального сгорания для оптимального баланса мощности и эффективности.

Распыляя топливо прямо в камеры сгорания, система DI обеспечивает охлаждающий эффект, который обеспечивает необычно высокое значение 12.Степень сжатия 5: 1 и максимальная эффективность. Но в условиях малой и средней нагрузки переключение на впрыск через порт помогает обеспечить точное сгорание и повысить производительность и эффективность в этих ситуациях.

Это совершенно новый 200-сильный, 151-фунтовый. футов (205 Нм) 16-клапанный 2,0-литровый 4-цилиндровый также сочетает в себе малый вес с высокой прочностью, высокой степенью сжатия и удивительной отзывчивостью на высоких оборотах.

И блок, и головки выполнены из алюминия, сдвоенные верхние распредвалы на каждом ряду цилиндров приводятся в действие цепью, а выпускной коллектор 4-2-1 в конечном итоге ведет к двойным выпускным отверстиям, настроенным для надлежащего хриплого звука выхлопа.Некоторый звук впуска также передается в кабину, чтобы добавить звуковую развлекательную ценность.

В отличие от любого предыдущего Subaru H-4, новый двигатель использует «квадратную» архитектуру, что означает, что его диаметр цилиндра и ход поршня такие же — 3,38 дюйма. (86 мм), что отчасти объясняет его стремительный характер и красную черту на 7400 об / мин.

В отличие от некоторых высокооборотистых двигателей спортивных автомобилей с высокой удельной мощностью, 2.0L FA обеспечивает восхитительно широкую кривую крутящего момента, во многом благодаря своей двойной системе изменения фаз газораспределения, которую Subaru называет «системой двойного активного управления клапанами».«И ’13 BRZ может похвастаться 22/30 миль на галлон (10,7-7,8 л / 100 км) по городу / шоссе с механической коробкой передач и 25/34 миль на галлон (9,4-6,9 л / 100 км) с автоматической коробкой передач.

«2.0L FA … демонстрирует великолепный крутящий момент на средних оборотах, любит резко набирать обороты и звучит потрясающе, будучи спокойным на холостом ходу», — пишут редакторы WardsAuto , добавляя, что «он шлепает другие безнаддувные четверки».

В то время как редакторы WardsAuto забили BRZ во время своих тестовых заездов, средний расход составил почти 29 миль на галлон (8.1 л / 100 км) с 6-ступенчатой ​​механической коробкой передач и почти 27 миль на галлон (8,7 л / 100 км) с 6-ступенчатой ​​автоматической коробкой передач. По общему мнению, он отлично подходит для повседневного использования, особенно для спортивного автомобиля, который стоит около 25000 долларов с хорошим оборудованием.

Через переводчика мы спрашиваем Нобуо Киотоку, менеджера проектной группы отдела проектирования двигателей. из подразделения Fuji Subaru Engineering Div., о самых сложных проблемах, с которыми команда двигателей FA столкнулась во время разработки.

Одна из самых сложных задач, по его словам, заключалась в том, чтобы сделать его достаточно компактным и коротким (по высоте), чтобы его можно было устанавливать низко и далеко сзади в шасси спортивных автомобилей для обеспечения максимально низкого центра тяжести и распределения веса 52% спереди и 48% сзади. .

«Поскольку BRZ является спортивным автомобилем, достижение поставленных целей по мощности и характеристикам без ущерба для топливной экономичности было сложной задачей, — говорит он. — Нам нужен был высокооборотный двигатель с достаточной мощностью, повышенным сроком службы и смазкой, чтобы выдерживать работу на высоких оборотах. »

Еще одна проблема, характерная для оппозитных двигателей (спросите Porsche), заключалась в поддержании достаточной смазки во время продолжительных поворотов с высокой боковой нагрузкой. В основном это проблема, которая возникает на гоночной трассе, когда перегрузки имеют тенденцию направлять масло к внешним цилиндрам, потенциально приводя к нехватке внутренних.

Чтобы масло циркулировало должным образом в таких условиях, команда разработала специальные направляющие, которые помогают кулачковой цепи переносить масло из внешних цилиндров обратно в поддон.

Плавное и эффективное получение достаточного количества воздуха для впуска и выпуска воздуха было еще одной проблемой, требующей большого количества испытаний и разработок. Кроме того, из-за того, что двигатель имеет высокие обороты, все возвратно-поступательные компоненты двигателя были спроектированы так, чтобы быть как можно более легкими.

Поскольку Subaru известна мощными двигателями с турбонаддувом во многих других своих автомобилях, и поскольку этот новый FA H-4 был разработан для пары стройных, удобных и доступных по цене спортивных автомобилей, энтузиасты повторяют очевидный вопрос. и автомобильная пресса с момента представления BRZ / FR-S в середине 2012 года: «Увидим ли мы версию с турбонаддувом в ближайшее время?» Киотоку говорит, что ответ — да и нет.

Да, потому что 2,0-литровый H-4 с турбонаддувом, предлагаемый в только что представленном кроссовере / внедорожнике Subaru Forester, является усиленной версией того же нового двигателя FA. Но и ответ — нет, потому что эта версия вряд ли попадет в BRZ / FR-S.

Почему? По словам Киотоку, в первую очередь потому, что недостаточно места для упаковки нижнего турбокомпрессора под длинным низким капотом спортивного автомобиля.

Даже если турбо 4-цил. Каким-то образом его можно было бы втиснуть в спортивные автомобили, это бы увеличило стоимость и увеличило бы передний вес, что затрудняет сбалансированное управление.

Несмотря на это, остается много возможностей для других улучшений в будущем, которые могут повысить производительность и экономию топлива без ущерба для изысканности или других приятных для клиентов функций, говорит Киотоку, добавляя, что в дополнение к обычным усилиям по снижению трения можно использовать аксессуары с электрическим приводом. и улучшить сгорание.

«Разработка этого высокотехнологичного, высокооборотистого и легкого двигателя была сложной задачей, и время разработки было очень коротким по сравнению с другими программами», — говорит он.«Но идея проекта заключалась в том, чтобы угодить клиентам, и мы очень довольны полученными отзывами клиентов».

Что такое двигатель Subaru Boxer?

3 июля 2019 г.

Легкий и мощный

В большинстве автомобилей, построенных в наши дни, цилиндры, вырабатывающие энергию, расположены как вертикально стоящие винные бутылки. Это известно как поточная конфигурация. В двигателях V8 или V6 цилиндры расположены под углом, как наклонные винные бутылки в форме буквы V.В оппозитном двигателе Subaru цилиндры расположены ровно. Как только двигатель Subaru Boxer включен, поршни перемещаются внутри цилиндров горизонтально, как пара боксеров-спаррингов. Отсюда и название двигателя «Boxer». На сегодняшний день только два производителя автомобилей используют оппозитный двигатель, Subaru и Porsche, и не зря. Двигатели Boxer используются не только в некоторых из лучших в мире транспортных средств, но и в самолетах, поскольку они вырабатывают большую мощность от легкого двигателя и очень надежны.Учитывая, что Subaru изначально была производителем самолетов, это неудивительно.

Зачем нужен оппозитный двигатель?

Двигатели Boxer используются из-за их способности обеспечивать впечатляющую мощность в небольшом, легком корпусе, который может быть установлен низко в транспортном средстве для большей управляемости. Двигатель с оппозитной или «плоской» конфигурацией весьма желателен, поскольку он может составлять примерно половину длины двигателя прямой / рядной конфигурации. Например, двигатель «V6», используя аналогию с названной бутылкой вина, высокий и стоит «вертикально», тогда как «рядный» двигатель длинный.Напротив, двигатель Boxer имеет плоскую конструкцию и позволяет уменьшить массу шасси автомобиля, хотя и в более широкой конфигурации.

Дополнительным преимуществом является то, что оппозитный двигатель обеспечивает более низкую вибрацию, поскольку поршневые пары расположены напротив друг друга и движутся таким образом, чтобы компенсировать импульс друг друга. Этот симметричный дизайн в сочетании с системой полного привода Subaru сохраняет сбалансированность, простоту и дает ему способность побеждать в раллийных гонках на некоторых из самых сложных покрытий мира.

Помимо характеристик, двигатель Subaru Boxer также обеспечивает множество функций безопасности в маловероятном случае лобового столкновения. В то время как традиционный V-образный двигатель расположен высоко в шасси, оппозитный двигатель, как объяснялось ранее, расположен горизонтально и низко по сравнению с пассажирами автомобиля. Это означает, что при лобовом столкновении двигатель спроектирован так, чтобы скользить под пассажирским салоном, а не внутрь, а в некоторых случаях и сквозь него.

Итак, краткий ответ на вопрос, почему каждая Subaru имеет оппозитный двигатель: производительность, комфорт и безопасность.

Какие еще преимущества оппозитного двигателя?

Двигатель Boxer имеет низкий центр тяжести за счет горизонтального расположения. Это дает значительные преимущества с точки зрения управляемости и устойчивости за счет надежного удержания шин на дороге. Благодаря более низкому центру тяжести уменьшается передача веса с внутреннего колеса на внешнее при повороте — то, что нравится каждому водителю Subaru.

Еще одним преимуществом является общая длина двигателя, которая сравнительно мала по сравнению с обычным рядным или V-образным двигателем из-за конфигурации поршня.Это значительно улучшает распределение веса спереди и сзади, что опять же влияет на управляемость автомобиля, реакцию на рулевое управление и устойчивость. Если вес вашего Subaru расположен по центру, силы, необходимые для изменения направления, уменьшаются из-за более низкого уровня веса, расположенного в передней части управляемой оси. Это обеспечивает точное рулевое управление и большую отзывчивость — и это ключевой атрибут безопасности и причина, по которой Subaru покупается в рекордных количествах каждый год.

Все ли автомобили Subaru оснащены оппозитным двигателем?

Добавлен: 10 декабря 2019

Да, Subaru — единственный производитель в мире, который использует оппозитный двигатель Subaru для всей своей линейки.Таким образом, это означает любой автомобиль от Forester, Outback и Crosstrek до флагманских моделей Impreza, WRX / STI, Legacy и BRZ.

Porsche — единственный автопроизводитель, который внедряет оппозитный двигатель в свои планы, но не все его автомобили используют этот тип двигателя.

Двигатель Subaru Boxer — История

Японский производитель автомобилей в последнее время не перешел на оппозитный двигатель Subaru — это было частью процесса более пяти десятилетий. Корпорация Subaru, входящая в двадцатку ведущих автопроизводителей мира, придерживается оппозиционных двигателей с 1966 года.Компания считает, что плоский H-образный узел с оппозитными поршнями превосходит любой другой силовой агрегат. И с этой теорией трудно поспорить, поскольку 2,0-литровый турбодвигатель Subaru WRX был удостоен награды Wards 10 лучших двигателей второй год подряд.

Почему Subaru использует оппозитный двигатель?

Не ждите, что конструкция оппозитного двигателя Subaru в ближайшее время изменится. Subaru решила использовать боксер в обозримом будущем, но почему? Вот почему они продолжат включать силовой агрегат в свои автомобили в долгосрочной перспективе.

Более плавное ускорение

Subaru стремится сделать управляемость своих автомобилей все лучше и лучше, а оппозитный силовой агрегат является одной из причин, по которой он обеспечивает более плавное ускорение. В отличие от стандартного V-образного двигателя, боксер расположен горизонтально и совершает возвратно-поступательное движение горизонтальных поршней. Проще говоря, конструкция снижает мощность и снижает уровень шума и вибрации во время езды.

Конечно, мощность не снижается из-за горизонтального положения, поскольку Subaru соответствует своим конкурентам с точки зрения максимальной скорости и тормозной мощности.

Лучшая управляемость

Опять же, горизонтальные поршни предназначены для облегчения работы водителя. Как они это делают в отношении управляемости автомобиля? Ответ заключается в том, что он изменяет конструкцию картера. В результате оппозитные двигатели Subaru часто опускают автомобили на землю с превосходным центром тяжести. Поскольку дорожный просвет у многих моделей выше, опыт за рулем невероятно захватывающий, поскольку Subaru устойчивы в поворотах даже на высоких скоростях.

Кроме того, боксер делает автомобили Subaru легче и компактнее — две особенности, которые еще больше улучшают управляемость.

Повышенная безопасность и безопасность

Хотя скорость и производительность — две вещи, которые Subaru ставит выше всего остального, они никогда не ставят под угрозу безопасность своих клиентов. Принцип работы прост: силовой агрегат короче, чем у V-образных или обычных двигателей. В результате при столкновении он уйдет под машину и не попадет в кабину.

Subaru не верит в теорию — ее показатели безопасности при столкновении являются одними из самых высоких среди всех производителей. И они считают, что оппозитный двигатель Subaru является основной причиной этого факта.

По всем вопросам и запросам, связанным с Subaru, пожалуйста, обращайтесь к , члену нашей страстной и преданной команды обслуживания клиентов.

Yamaha хочет поставить оппозитный двигатель в небо

Yamaha представляет на выставке Japan Drone Expo 2021 новый концепт с горизонтально расположенным двигателем.Мероприятие проходило в Макухари Мессе в префектуре Тиба с 14 по 16 июня 2021 года, на котором были продемонстрированы беспилотные воздушные и подводные дроны.

В то время как Yamaha хорошо разбирается в мотоциклах, несомненно, продемонстрировала свой последний R7 и типичный голый байк MT-07, легко забыть, что у компании есть и другие отрасли под ее крылом. Хотите одновременно купить велосипед и пианино одной марки? Что ж, Team Blue вас прикрывает.

Новость поступает из японского источника MC-Web.jp . Как сообщается, в дроне используется горизонтально расположенный двигатель, который затем преобразуется в электрическую энергию. Принципиально похож на подключаемый гибрид, где двигатель используется для выработки энергии больше, чем для привода колес.

Yamaha для удобства использовала бензиновый двигатель. Учитывая мощность боксера, не обязательно иметь большую батарею или несколько ячеек в устройстве. Хотя концепция выглядит неплохо, в переводе с японского Yamaha заявила, что это «предположение о возможности на данный момент».Над этой концепцией могла бы работать Yamaha в сотрудничестве с другой компанией, которая кое-что знает о самолетах и ​​системах управления для дронов.

Если говорить об этом двигателе, то он от Yamaha и применяется в другом беспилотном вертолете этой марки. Сам двигатель имеет водяное охлаждение и имеет рабочий объем 390 куб. См. Он также имеет водяное охлаждение и, по словам источника, оснащен коваными алюминиевыми поршнями, гальваническими цилиндрами, интегрированными картерами и титановой выхлопной системой.Сам по себе двигатель выдает около 27,6 лошадиных сил.

Нет ничего необычного в том, чтобы представить этот двигатель на мотоцикле, возможно, что-то вроде XSR или, возможно, макси-скута. В любом случае, будет интересно увидеть мотор в этой штуке, установленной на шасси мотоцикла. Может быть, в книгах есть гибридный мотоцикл? Кто знает?

Объяснение оппозитного двигателя и / или плоского двигателя

Любой, кто проявлял интерес к автомобилям Subaru, должен был слышать о боксере. двигатель. Я узнал о оппозитных двигателях через автомобили Subaru. Хотя я люблю Mitsubishi Evolutions Я должен признать, что Subaru — это надежный бренд для раллийных автомобилей и их автомобилей. автомобили завоевали множество титулов. Как вы думаете, способствует ли этому оппозитный двигатель? Не совсем, но да. Прежде чем я объясню, я дам краткое объяснение концепции. Этот двигатель совершает те же 4 такта за один и тот же Как и в обычном двигателе, разница заключается в направлении поршней.Поршни в оппозитный двигатель движется горизонтально, что означает движение вперед и назад, аналогичное движению человек-боксер. Движение вперед представляет собой движение вверх, а движение назад представляет собой движение. инсульт вниз. Еще одна черта, в которой двигатель похож на человека-боксера, заключается в расположении поршней. В 4 цилиндровый оппозитный двигатель, 4 поршня не рядные, но есть 2 поршни с каждой стороны коленвала вроде по 2 рычага.Это похоже на концепцию Двигатель V под углом 180 градусов. У каждого поршня есть собственный шатун, поэтому 2 поршня по бокам не будут одновременное продвижение вперед. Расположение поршней оппозитного двигателя Двигатель Boxer, вид спереди Причина, по которой я сказал «да» ранее оппозитному двигателю, способствовавшему успеху Subaru, заключается в том, что двигатель идеально уравновешивает себя, поскольку каждый поршень уравновешивается соответствующим поршнем на противоположной стороне, который также способствует симметричному полному приводу Subaru. Автомобили с оппозитными двигателями выигрывают от большей устойчивости и управляемости, поскольку конструкция и расположение двигателей будут приведет к более низкому центру тяжести автомобиля. Недостатки в том, что эти двигатели шире обычных двигателей, поэтому 2,0-литровый 4-цилиндровый оппозитный двигатель будет шире обычного 2,0-литрового двигателя. Двигатель с оппозитным двигателем экономически неэффективен. производство по сравнению с обычным двигателем, и это будет сложно, поскольку 2 поршня с каждой стороны будут есть своя головка двигателя и распредвалы. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
