Atrac впервые разработал, и изготовил экономичные высокопроизводительные клапаны двигателей для различных применений. У нас есть возможности и возможности разрабатывать и поставлять высокопроизводительные клапаны для двигателей согласно вашим требованиям в соответствии с указанными вами химическими и металлургическими спецификациями.

Впускные и выпускные клапаны, используемые в двигателе внутреннего сгорания, изготавливаются из разных материалов для работы в разных условиях. Клапаны впускных двигателей изготовлены из кремниевой легированной стали и клапанов выхлопных газов из хромоникелевой кремниевой легированной стали (для работы в условиях высокой температуры и высокого напряжения). Клапаны двигателя также поставляются с процессом жидкого азотирования или жестким хромированием, что увеличивает поверхностное упрочнение штока. При каждом дизайне клапанов мы стремимся максимизировать долговечность благодаря более высокой усталостной стойкости и прочности на растяжение.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия

технические спецификации

габариты

тип

шток клапана

Производственная мощность

3,6 млн. Штук в год

материал

21/4 N, BI-METAL, EN18D, EN-24, EN-52

Твердость (HRC)

21/4 N

48 до 53

BI-METAL, EN18D, EN-24, EN-52

54 до 57

Типы клапанов двигателя

  • Моно-металлические клапаны
  • Биметаллические клапаны
  • Стеллита Седло Клапана
  • Усиление Закалка
  • Хромированный
  • с скреперными
  • Нержавеющие стали с или без туфтринга
  • Жесткий хромированный / азотированный шток
  • Профиль и сквозные углубления
  • закутанный
  • Уменьшенный шток

Диапазон размеров (в мм)

Диаметр штока клапана

4.45 до 19.00

Диаметр штока клапана

15.20 до 87.20

Длина клапана

61 до 276.50

Приложения

AJITDEUTZKUBOTARUMANIA
ANDORIADODGELADARUSSIAN
ARMSTRONG SIDDELEYDONGFENGLANDROVERRUSSIAN BELARUS
ARROWEKMLEYLANDRUSTON
ASAAFAP-FAMOSLISTERSAME
AUDIFIATLOMBARDINISCANIA
B.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия M.CFIAT IVECOMACKSENDLING
BAJAJFORDMADSHIBAURA
BEDFORDGARDNERMANSIFENG
BERNARDGMCMASSEY FERGUSON \PERKINSSKODA
BLACKSTONEHERCULES MOTORMAZDASTEYR
BUKHHILLMANMERCEDESSTUDEBAKER
CASEHINOMGSUZUKI
CATERPILLARHONDAMITSUBISHITATA
CHEVROLETHYUNDAIMWMTOYOTA
CHRYSLERIFANISSAN/DATSUNTRIUMPH
CITROENIMTNORDAURSUS TRACTOR
COMETINTERNATIONAL (IHC)NUFFIELD TRACTORV.M.ENGINE
CUMMINSISUZUPETTERVOLKSWAGEN
DACIAJEMPEUGEOTVOLVO
DAEWOOJENBACHRENAULTYANMAR
DAIHATSUJOHN DEEREROBINZASTAVA
DAVID BROWNKIAROBSONZETOR
DETROITKIRLOSKARROCKET

Ваш сильный партнер в запасных частях двигателя.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия

свяжитесь с нами

Клапаны газораспределительного механизма двигателя

Клапаны газораспределительного механизма двигателя

Клапаны подвергаются воздействию высоких температур и давлений, их изготавливают из жаростойких сталей. Клапан состоит из стержня и головки с фаской А, обычно наклоненной под углом 45°. Для улучшения наполнение цилиндра воздухом или горючей смесью диаметр головки впускных клапанов больше, чем у выпускных. По этой же причине в некоторых двигателях (СМД-62) делают уменьшенный угол наклона фаски (до 30°) к плоскости головки.

Клапаны должны плотно прилегать к седлу. Для этого их фаски взаимно притирают. Для большей жаростойкости на фасках выпускных клапанов имеется специальная наплавка.

Плавный переход от головки к стержню придает клапану большую прочность, способствует лучшему отводу теплоты и уменьшает сопротивление движению газов. Стержни клапанов точно обработаны по всей длине, а иногда еще покрыты графитом. Торец стержня закален или к нему приварен встык наконечник (Д-240 и КамАЗ-740) из специальной стали.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия Это уменьшает изнашивание торца под действием бойка коромысла.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На верхней части стержня выполнена кольцевая выточка под два сухаря, с помощью которых клапан удерживается в тарелке пружин. В нее снизу упираются одна (в карбюраторных автомобильных двигателях) или две (в дизелях) клапанные пружины, прижимающие тарелку клапана к седлу.

Фаски головки и седла изнашиваются дольше, если клапан поворачивается во втулке. Для этого сухари зажимаются не в тарелке пружин, а в закаленной втулке, которая опирается на тарелку узким торцом (на всех двигателях кроме Д-240 и Д-144). При такой опоре трение между деталями мало, и под действием коромысла, а также вибрации пружин, клапан, опускаясь и поднимаясь, поворачивается вместе с втулкой относительно тарелки. В дизеле СМД-18Н втулка удлинена и слегка охватывается верхним витком внутренней пружины. При возвратно-поступательяом движении клапана эта пружина поворачивает втулку, а с ней и клапан относительно тарелки.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия

Механизм принудительного поворота выпускного клапана двигателя ЗИЛ-130 состоит из неподвижного корпуса (рис. 28, в), пяти шариков с возвратными пружинами, тарельчатой пружины, упорной шайбы и замочного кольца. Корпус надет на втулку клапана и входит в углубление головки цилиндров. Шайба и пружина установлены на ступицу корпуса с зазором.

Рис. 1. Клапанные механизмы дизелей: 1 — сухари; 2 — тарелка пружины; 3 — клапан; 4 — втулка клапана; 5 — втулка тарелки; 6 — пружина; 7 — опорная шайба; 8 — манжета уплотнения

Когда клапан закрыт и давление его пружины невелико, тарельчатая пружина выгнута наружной кромкой вверх, а внутренней кромкой опирается в заплечик неподвижного корпуса. При этом шарики отжаты пружинами в крайнее положение. Когда клапан открывается, давление его пружины возрастает. Под повышенным давлением тарельчатая пружина выпрямляется (выпуклость ее уменьшается) и опирается на шарики, как двуплечий рычаг. Поэтому, когда ее наружная кромка опускается, внутренняя отходит от заплечика корпуса.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия

С этого момента давление клапанной пружины воспринимается только шариками, они перекатываются по наклонным канавкам и поворачивают (силой трения) тарельчатую пружину, а с ней — шайбу, пружину и клапан.

Когда клапан закрывается, сила давления его пружины уменьшается, пружина принимает первоначальную форму (выпуклую вниз), опирается в заплечик корпуса и перестает давить на шарики. Освобожденные от давления шарики возвращаются пружинами по наклонным канавкам вверх, занимая исходное положение. За один ход клапан поворачивается на небольшой угол, но за 1 мин работы двигателя успевает совершить до 30 оборотов.

В стержнях выпускных клапанов двигателей 3M3-53 и ЗИЛ-130 сверлят глухие каналы, наполняют их на 50…60% легкоплавким металлом (натрием), а затем приваривают заглушку. Во время работы двигателя натрий плавится и, взбалтываясь, отводит часть теплоты от головки к стержню и его втулке.

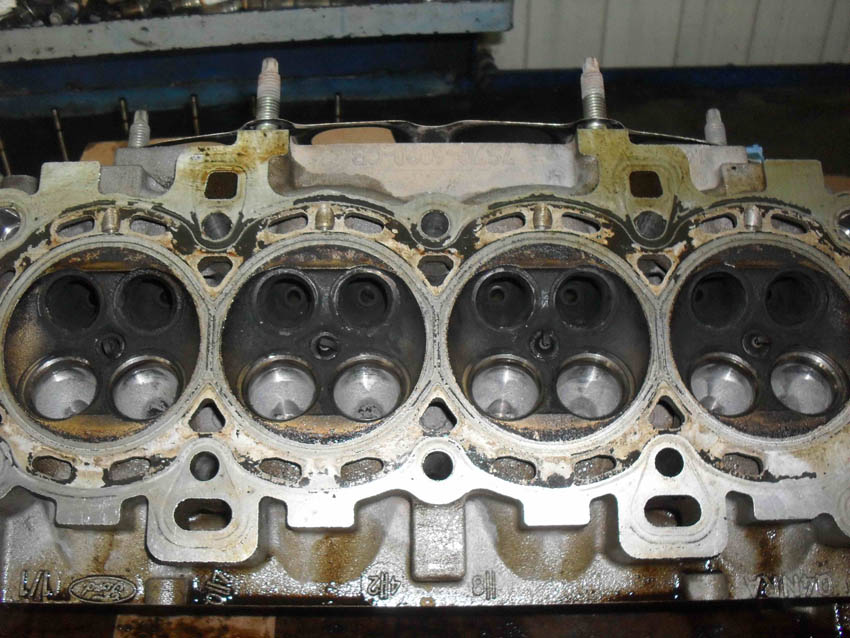

Стержни клапанов с небольшим зазором перемещаются в направляющих втулках, запрессованных в головку цилиндров.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия Эти втулки бывают чугунные, биметаллические с бронзой на рабочей поверхности или металлокерамические. Пористая поверхность последних и графитовое покрытие стержней (СМД-62, ЯМЗ-240Б, КамАЗ-740) способствуют лучшей приработке сопрягаемых деталей. На верхней части втулок впускных клапанов (ЯМЗ-240Б, Д-245 и автомобильные двигатели) установлены резиновые втулки, предотвращающие подсос масла в камеру сгорания через зазор между трущейся парой.

Рис. 3. Клапанные механизмы карбюраторных двигателей: а — впускного клапана: б — выпускного клапана; в — детали поворотного механизма; г — положение механизма при закрытом клапане; д— положение механизма при открытом клапане; 1 — впускной клапан; 2 — колпачок-маслоотражатель; 3 — пружина клапана; 4 — втулка тарелки; 5 — втулка клапана; 6 — заглушка; 7 — впускной клапан; 8 — легкоплавкий металл; 9 — механизм поворота клапана; 10 — замочное кольцо; 11 — упорная шайба; 12 — тарельчатая пружина; 13 — корпус; 14 — шарик; 15 — возвратная пружина

Рис.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия 29. Распределительные валы и сопряженные детали: 1 — распределительный вал; 2 — штанга; 3 — валик привода центробежного датчика; 4 — шайба; 5 — гайка; 6 — замочная шайба; 7 — упорный фланец; 8 — распорное кольцо; 9 — пружина валика; 10 — корпус валика привода; 11 — шестерни привода распределителя зажигания и масляного насоса; 12 — валик привода; 13 — шестерня распределительного вала; 14 — кулачок привода бензонасоса; 15 — противовес; 16 — эксцентрик; 17 — болт крепления шестерни

Клапанные пружины прижимают головку клапана к седлу. Чтобы витки одной пружины не западали между витками другой, направление навивки у них различное. В некоторых двигателях применяют пружины с различным шагом витков и ставят их так, чтобы витки с большим шагом были обращены вверх. Такие пружины меньше вибрируют.

Распределительный вал необходим для управления клапанами. На нем имеются кулачки, опорные шейки и посадочные места для крепления шестерен. Шейки и кулачки цементованы, закалены на небольшую глубину и отшлифованы.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия В рядных двигателях вал расположен сбоку цилиндров, а V-образных — в развале между рядами.

Валы разных двигателей отличаются размерами, расположением, числом и профилем кулачков, числом опорных шеек. На каждый цилиндр приходится два кулачка: для управления впускным и выпускным клапанами. Форма и взаимное расположение их зависят от порядка работы цилиндров и фаз газораспределения, а высота кулачка определяет продолжительность открытия клапана. При разных (по времени) фазах носок выпускных кулачков делают шире носка впускных.

На распределительном валу имеются от двух до семи опорных шеек. Они опираются на расточки в блоке или на бронзовые, стальные с баббитовой заливкой или чугунные втулки, закрепленные в нем.

В двигателях 3M3-53 и ЗИЛ-130 на распределительный вал установлена косозубая шестерня привода масляного насоса и прерывателя-распределителя зажигания, а также выполнен заодно с валом или закреплен на нем эксцентрик привода топливного насоса.

Осевое перемещение вала ограничивается фланцем 7, привинченным к блоку (в СМД-18Н — упорным винтом).Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия На переднем или заднем конце вала, как правило, крепят одну (иногда две) шестерню.

Распределительные шестерни бывают стальные, чугунные или текстолитовые (3M3-53). Для плавности передачи вращения и уменьшения шума применяют косозубые шестерни, а для уменьшения изнашивания сопрягаемые шестерни иногда изготавливают из разных материалов.

Шестерни коленчатого и распределительного валов рядных дизелей, а также КамАЗ-740 и ЯМЗ-240Б соединены через промежуточную шестерню, а СМД-62 и карбюраторных двигателях — непосредственно, т. е. без промежуточной шестерни.

К распределительным условно относят и шестерни привода насосов: масляного, водяного, гидросистемы. Точное взаимное расположение шестерен достигается соединением их по меткам, как показано на рисунке. Только при выполнении этого условия клапаны будут открываться и закрываться в соответствии с диаграммой фаз газораспределения.

Рис. 4. Схема расположения распределительных шестерен дизелей: 1 — шестерня коленчатого вала; 2 — привод насоса гидроусилителя рулевого управления; 3 — шестерня распределительного вала; 4 — промежуточная шестерня; 5 — привод топливного насоса; 6 — привод масляного насоса дизеля; 7 — привод насоса гидросистемы; 8 — ведомая шестерня привода насоса дизеля; 9 промежуточная шестерня привода топливного насоса; 10 — промежуточная шестерня привода масляного насоса; 11 — привод водяного насоса; 12 — промежуточная шестерня привода водяного насоса; 13 — ведомая шестерня привода топливного насоса

Передаточные детали (толкатели, штанги и коромысла) нужны для преобразования вращения кулачков распределительного вала в возвратно-поступательное движение клапанов.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия

Цилиндрические и грибовидные толкатели перемещаются в чугунных втулках. Трущиеся поверхности толкателей шлифуют.

Чтобы изнашивание торца и цилиндрической поверхности было равномерным, толкатель, перемещаясь вверх и вниз, одновременно поворачивается вокруг своей оси. Это достигается смещением середины кулачка относительно центра плоского толкателя или изготовлением торцевой поверхности толкателя с небольшой выпуклостью, а кулачка — с небольшим скосом.

Роликовый толкатель (А-41, ЯМЗ-240Б) — качающийся рычажный. На нем имеются ролик, вращающийся в игольчатых подшипниках, и закаленная пята, в которую упирается штанга.

Рычаг шарнирно надет на трубчатую ось.

Штанги изготавливают из трубок, в которых запрессованы стальные наконечники сферической формы, или из стального прутка, но тоже со сферическими концами. Наконечники и концы штанг закаливают и шлифуют.

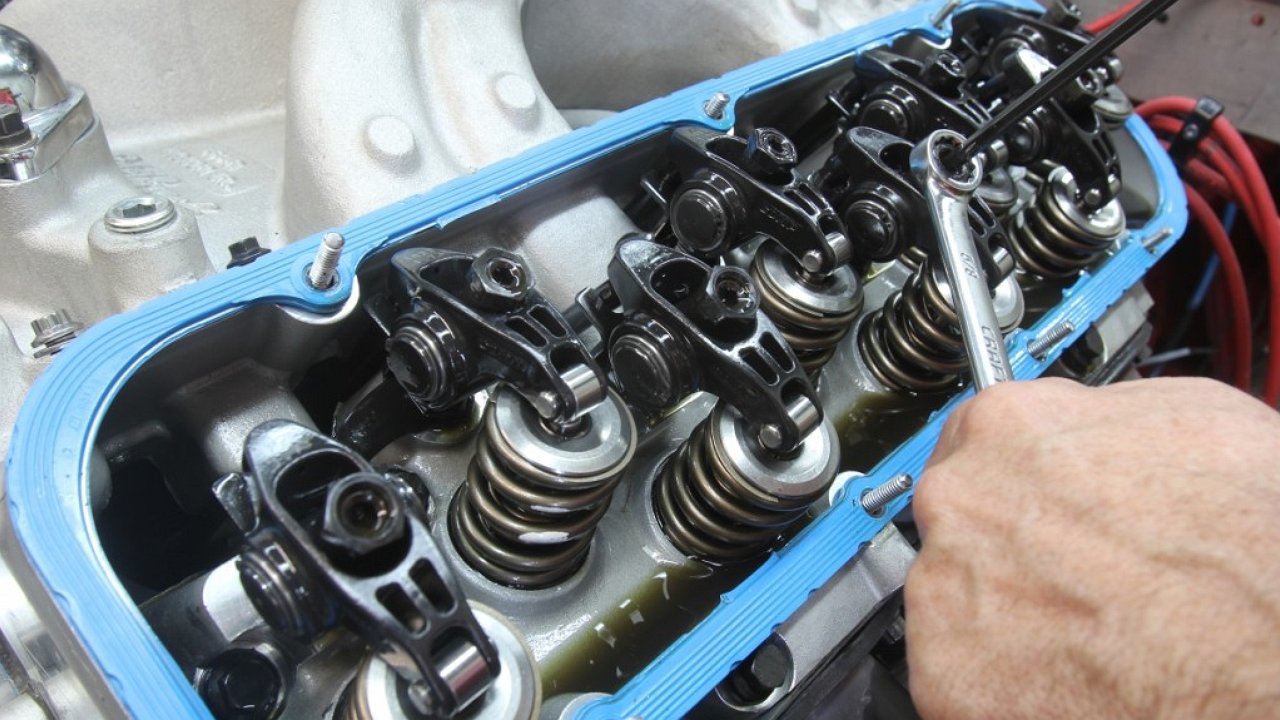

Коромысло представляет собой неравноплечий рычаг, с помощью которого можно увеличить ход клапана по сравнению с подъемом штанги.Клапаны двигателя: Клапаны двигателя - Производитель впускных и выпускных клапанов, Индия Коромысло отштамповано из стали и в нем обычно имеется бронзовая втулка. На коротком плече расположен регулировочный винт 9, в который упирается штанга, а длинное плечо заканчивается закаленным полированным бойком, прилегающим к торцу клапана. Винтом с контргайкой регулируют зазор между бойком и торцом клапана.

Коромысла поворачиваются на осях, закрепленных в чугунных стойках. Оси — стальные и, как правило, трубчатые. Если канал оси используется для подачи масла к коромыслам, то в торцах имеются пробки, а в оси — радиальные отверстия, расположенные против втулок коромысел.

Стойки коромысел прикреплены к головке цилиндров. Распорные пружины, надетые на ось между коромыслами, удерживают их от продольного перемещения. Коромысла и клапанные механизмы закрыты крышками или колпаками головки цилиндров и уплотнены на ней прокладками.

Рис. 5. Передаточные детали распределительного механизма (а) и схема поворота толкателей (б): 1 — втулка; 2 — роликовый толкатель; 3 — пята; 4 — ролик; 5 — ось ролика; 6 — толкатель с выпуклым днищем; 7 — штанга; 8 — толкатель с плоским днищем; 9 — регулировочный винт; 10 — контргайка; 11 — коромысло; 12 — втулка коромысла; 13 — ось коромысел; 4 — стойка оси; 15 — распорная пружина; 16 — втулка толкателя; 17 — грибовидный толкатель с плоским днищем; 18 — кулачковый вал; 19 — толкатель с кольцевой выточкой
