Как работает роторный двигатель: принцип работы, устройство, недостатки и преимущества, видео

Как работает роторный двигатель. » Хабстаб

Так как роторный двигатель — двигатель внутреннего сгорания, его работа , как и поршневого состоит из четырёх тактов. Пространство двигателя разделено на четыре части и в определённой части выполняется определённый такт. Таким образом, за один оборот ротора, двигатель проходит все 4 такта. Роторный двигатель (изначально задуман и разработан доктором Феликсом Ванкелем) иногда его ещё называют двигатель Ванкеля, или роторный двигатель Ванкеля.

Принцип работы.
Как и поршневой двигатель, роторный двигатель использует энергию, которая возникает при сгорании топливовоздушной смеси. В поршневом двигателе, давление, возникающее при сгорании топлива, толкает поршень, соединённый через шатун с коленвалом, таким образом, поступательное движение преобразуется во вращательное, необходимое для вращения колес автомобиля. В роторном двигателе сгорание происходит в камере, образованной частью корпуса и треугольным ротором. Он движется по траектории, которую можно описать с помощью спирографа. Ротор разделяет корпус на три камеры. Поскольку ротор перемещается по кругу, объём каждой из трёх камер то увеличивается, то уменьшается. При увеличении одной из камер происходит всасывание топливовоздушной смеси в двигатель, затем идёт сжатие, смесь взрывается, расширяясь, толкает ротор и, наконец, отработавшие газы, инерции ротора, выталкиваются наружу.


Давайте рассмотрим современный автомобиль с роторным двигателем.
Mazda была пионером в разработке серийных автомобилей, которые используют роторные двигатели. RX-7, который поступил в продажу в 1978 году, был самым успешным автомобилем с роторным двигателем. Но этому предшествовал ряд легковых автомобилей с роторным — двигателем, грузовиков и даже автобусов начиная с Cosmo Sport 1967 года. Mazda RX-8, новый автомобиль от Mazda, на котором стоит новый роторный двигатель — RENESIS.
Этот атмосферный двух роторный двигатель появился в 2003 году, мощность его около 250 лошадиных сил.

Части роторного двигателя.
У роторного двигателя система зажигания и система подачи топлива похожа на поршневой двигатель.

Ротор имеет три выпуклые части, каждая из которых действует как поршень. В каждой гране ротора имеется углубление, увеличивающее количество смеси, которую можно поджечь. Вершина каждой грани представляет собой металлическое лезвие, которое образует уплотнение с внутренней поверхностью камеры сгорания. Внутри ротора располагается зубчатое колесо, вырезанное в центре одной из сторон.

Корпус примерно овальной формы. Форма корпуса разработана таким образом, что три кончика ротора всегда соприкасаются со стенками корпуса, образуя три запечатанных объёма газа. В каждой части корпуса происходит только один процесс: всасывание, сжатие, сгорание, выпуск. Впускной и выпускной каналы расположены в корпусе их не закрывают клапана, как в поршневом двигателе. Выпускной канал соединён непосредственно с выхлопной трубой, а впускной с дроссельной заслонкой.

На валу эксцентрично расположены четыре лепестка, то есть смещённые относительно оси вала. Каждый ротор надевается на один из этих лепестков. Это подобие коленвала, в поршневом двигателе. Так как лепестки расположены эксцентрично, ротор, вращаясь, толкает лепестки. Во время работы роторный двигатель греется, охлаждающая жидкость циркулирует по всему корпусу, забирая тепло у двигателя.

Работа роторного двигателя.

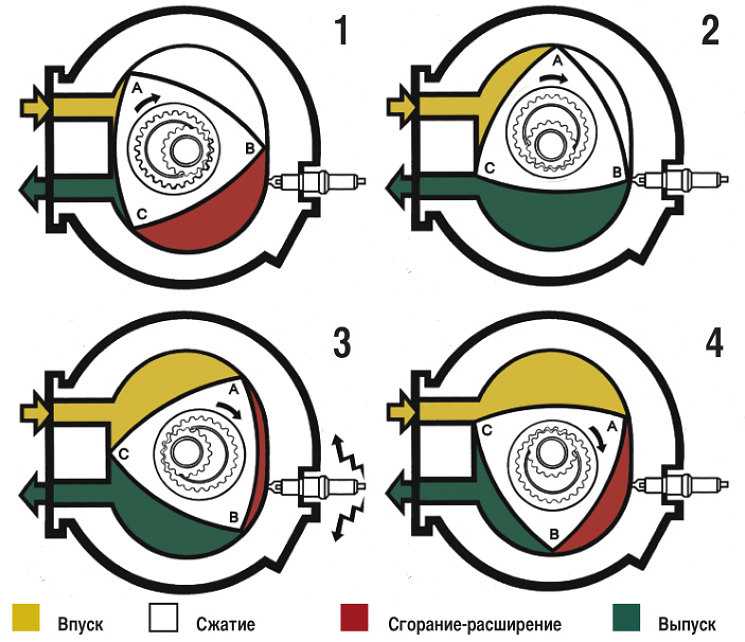

Цикл работы роторного двигателя, состоит из четырёх тактов. Давайте рассмотрим подробнее каждый такт.

Впускной такт.
Впускной такт начинается когда кончик ротора проходит впускное отверстие. По мере вращенья, объём впускной камеры увеличивается, происходит всасывание топливовоздушной смеси. Когда следующий кончик ротора проходит впускное отверстие, смесь запечатывается и начинается такт сжатия.


Такт сжатия.
Форма статора сделана таким образом, что при дальнейшем вращении топливновоздушная смесь сжимается. К тому моменту когда смесь находится в контакте со свечами зажигания, объём камеры сгорания минимальный.

Такт горения.
У большинства роторных двигателей две свечи зажигания. Камера сгорания имеет вытянутую форму и с одной свечой смесь горит очень медленно. Давление, которое образуется при сгорании, заставляет ротор двигаться в том же направлении пока один из кончиков ротора не достигнет выпускного отверстия.

Выпускной такт.
После того как кончик ротора проходит выпускное отверстие, продукты сгорания удаляются в выхлопную систему. Статор сделан такой формы, что камера где находились выхлопные газы сжимается, выталкивая все отработавшие газы. На этом цикл заканчивается.
Таким образом, за один оборот ротора происходит один рабочий цикл.

Некоторые характеристики, которые отличают роторный двигатель от типичного поршневого.
Меньше движущихся частей.
В роторном двигателе гораздо меньше движущихся частей, чем в поршневом. Двухроторный двигатель имеет всего 3 движущиеся части: два ротора и выходной вал. Даже самый простой четырёхцилиндровый поршневой двигатель, имеет как минимум 40 движущихся частей, поршни, шатуны, распредвал, клапана, пружины клапанов, рокера, ремень ГРМ, зубчатые шестерни и коленвал. Эта минимизация движущихся частей может обеспечить более высокую надёжность. Вот почему некоторые производители самолётов, используют роторные двигатели вместо поршневых.
Все части в роторном двигателе вращаются непрерывно в одну сторону и не изменяют резко направление, как поршень в поршневом двигателе.

Проектирование роторного двигателя сложнее чем поршневого, а затраты на его производство очень высоки, потому что они не производятся массово. Как правило, роторные двигатели потребляют больше топлива, чем поршневые, это происходит из-за снижения термодинамического коэффициента за счёт удлинения камеры сгорания и низкой степени сжатия.

Что такое роторный двигатель и как он работает

Безраздельное властвование в автомобилестроении поршневых ДВС, характеризующихся наличием механизма обратно-поступательного движения поршня, отнюдь не связано с техническим совершенством их устройства. Более того, такие силовые агрегаты обладают большим количеством конструкционных недостатков, которые в принципе непреодолимы. И никакие ухищрения, основанные на достижениях технического прогресса последних десятилетий, не способны искоренить эти недостатки.

Но поскольку техническую мысль невозможно ни замедлить, ни тем более остановить, ведущие инженеры и целые конструкторские бюро на протяжении последних ста лет усиленно работали над поиском достойной альтернативы ПДВС.

Следует отметить, что в этом направлении уже достигнуты немалые успехи, даже если не принимать во внимание силовые агрегаты с реактивной тягой. В частности, в сфере двигателей, у которых момент движения передается на вал вращения, классический поршневой мотор уже достаточно давно в разных областях применения начал сдавать свои позиции.

Так, в среде стационарных установок вне конкуренции находится электромотор, в авиастроении предпочтение отдают газотурбинным силовым агрегатам, паровые турбины эффективно используется в судостроении и в энергетических силовых установках типа электростанций.

Отметим, что все указанные разновидности моторов относятся к категории роторных машин, поскольку у всех их основной рабочий орган — вращательный, без наличия возвратно-поступательных компонентов. Если рассматривать такую конструкцию с точки зрения термодинамики и классической механики, то она оказывается наиболее эффективной, передающий момент движения с минимальными потерями.

Что такое роторная силовая установка

Роторный двигатель внутреннего сгорания представляет собой разновидность тепловых моторов, у которых в общем элементом является ротор. Принципиальное отличие от поршневых ДВС заключается в том, что такие агрегаты не нуждаются в конструктивных элементах, занимающихся преобразованием возвратно-поступательного движения во вращение основного вала.

Теоретически такой агрегат должен обладать более высоким КПД. Но на практике реализация таких схем оказалось технически достаточно сложной, несмотря на отсутствие такой промежуточной системы, как коленвал. Выяснилось, что роторный мотор обладает некоторыми недостатками, которые настолько существенны, что из-за них этот тип двигателей конкретно в автомобилестроении так и не получил массового распространения. Почему так произошло, мы расскажем чуть позже.

Если обратиться к истории, то 1 роторный двигатель был продемонстрирован инженерами Ванкелем и Фройде в 1957 году. Именно тогда немецкие изобретатели сумели воплотить в жизнь свои задумки. Презентация нового типа автомобильных двигателей оказалась настолько успешной, что многие автопроизводители мирового масштаба серьёзно заинтересовались этой разработкой. Достаточно назвать такие бренды, как Citroen, General Motors, Mercedes-Benz. Но после многолетних исследовательских и испытательных работ все они признали бесперспективность роторных силовых агрегатов. Но не японский автоконцерн Mazda. Инженеры этой компании всё же сумели вывести в серию роторные двигатели, которые выпускались автоконцерном достаточно долго.

Следует отметить, что даже АвтоВАЗ на протяжении ряда лет оснащал ограниченные серии своих моделей роторными двигателями. Правда, такие машины не поступали в розничную сеть — ими комплектовались автопарки силовых органов (МВД и КГБ).

Поскольку роторный силовой агрегат относится к категории ДВС, принцип его работы, как и поршневого аналога, заключается в преобразовании тепловой энергии сгорания горючего в энергию вращения. Разумеется, такое преобразование осуществляется принципиально иным, более простым способом. Дело в том, что в роторном моторе основной рабочий орган — это ротор, который жестко связан с приводным валом. В классическом двигателе внутреннего сгорания движущей силой является поршень, двигающийся поступательно вверх-вниз. Для преобразования такого движения во вращательное требуется использование достаточно сложного механизма — кривошипно-шатунного, составной частью которого является коленчатый вал.

Именно в этом и заключается разница между роторным двигателем и обычным поршневым ДВС.

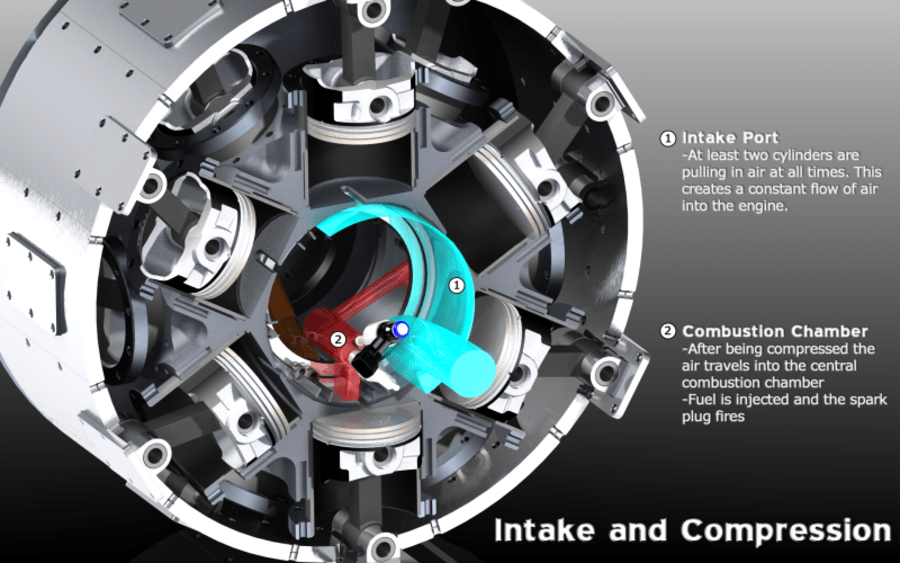

Классификация роторных двигателей

Было бы наивным предполагать, что усилия армии инженеров были сосредоточены исключительно на конструирование альтернативы поршневому мотору. Ещё в шестидесятых годах прошлого столетия были продемонстрированы разработки роторных силовых агрегатов с концептуально разными схемами реализации.

На сегодня можно перечислить следующие виды роторных моторов:

• двигатели с разнонаправленным движением рабочих элементов. Их отличительной особенностью является не вращательное, а возвратно-поступательное движение (качание по эллипсоидной дуге вокруг продольно оси). В таких моторах процесс сгорания ТВС, сопровождающийся фазами сжатия/расширения отработанных газов, реализуется в полостях между жёстко укреплёнными лопатками статора, что и определяет замысловатую траекторию движения ротора, отличающуюся от вращения вокруг оси. Таким образом, конструктивно это действительно роторный агрегат, но по принципу передачи движения он является промежуточным решением между поршневым и вращательным способами передачи момента движения на приводной вал. Более того, некоторые склонны причислять такие моторы к поршневым ДВС, ведь у них существует и своеобразный аналог кривошипного механизма, преобразующий колебания ротора во вращательное движение. Такое усложнение конструкции оказалось не слишком оправданным, так что РДВС данного типа не получили сколь-нибудь заметного распространения. К тому же у этой конструкции имеется очень серьёзный недостаток – относительно высокая вероятность столкновений лопастей, что во время работы двигателя грозит очень серьёзными неприятностями;
• роторные моторы с однонаправленным движением рабочих элементов. У этой разновидности силовых агрегатов имеется два ротора, заключённых в единый корпус. Они вращаются со сдвигом по временной фазе, как бы догоняя во время работы мотора друг друга. Такой тип вращения ротора принято называть пульсирующе-вращательным. Здесь рабочие такты сгорания ТВС происходят в кавернах, образующихся между лопастями смежных роторов на фазах их максимального сближения/удаления. Схема рабочая, но характеризующаяся существенным недостатком: оба головных вала вращаются рывками, равномерное движение отсутствует. Для выравнивания импульсного момента требуется использовать очень сложные устройства и механизмы, позволяющие преобразовывать знакопеременные нагрузки с целью выравнивания скоростей обеих валов. Отметим, что, как и в предыдущей разновидности роторных агрегатов, здесь также не исключены ударные столкновения параллельных лопастей в фазе их сближения;
• роторные моторы с уплотнительными заслонками. Эта разновидность двигателей оказалась более удачной и широко применяется и в настоящее время, преимущественно в пневматических силовых агрегатах. Но в этом случае в качестве движущей силы выступает уже не горючее, а сжатый воздух. Здесь лопасти ротора выступают в качестве заслонок, а сам вал также движется не прямолинейно, совершая качающиеся либо возвратно-поступательные движения. Как правило, лопасти в таких моторах закреплены на шарнирах, что позволяет им в нужный момент отклоняться. К сожалению, создать такой же эффективный мотор для ДВС так и не удалось, поскольку здесь для реализации задуманного необходимо обеспечить гораздо боле герметичную схему, чем при использовании пневматики. Оказалось, что в условиях больших значений рабочего давления и температур хорошо получается что-либо одно: или обеспечение надлежащей герметичности, либо обеспечение требуемой подвижности роторных лопастей. Добиться приемлемых показателей одновременно не получается. К тому же имеются объективные сложности, касающиеся обеспечения непрерывного движения лопастей. Это можно сделать, используя отдельный специализированный привод, или с помощью комбинации действия пружин и центробежной силы вращения. Оба варианта реализовать чрезвычайно сложно, поэтому в автомобилестроении данная разновидность роторных моторов так и не смогла оказать достойную конкуренцию классическим ДВС;
• двигатели роторного типа с подвижными уплотнительными заслонками. Схожесть с моторами предыдущего типа очевидна. Разница заключается в том, что здесь лопатки, являющиеся также заслонками, не являются частью ротора – они прикреплены к внутренней стенке корпуса, в нужный момент выдвигаясь внутрь. У ротора также имеются лопасти, но довольно экзотической формы. Именно на них и приходится основная часть нагрузки в виде давления отработанных газов. Задача роторных лопаток – отсекать в определённые моменты лопасти-заслонки от камеры сгорания. Технически всё это реализовать тоже очень непросто, и перечень недостатков такой конструкции схож с предыдущим;
• моторы с простым вращательным движением роторного вала. В силу простоты конструкции такие агрегаты можно назвать самыми совершенными и очень перспективными. Здесь просто отсутствуют механизмы, совершающие любые виды движения, кроме вращательного. Неудивительно, что достижение скоростей вращения порядка десятков тысяч об/мин для них – не проблема. Отметим, что первые подобные двигатели были сконструированы ещё в конце XIX, продемонстрировав более высокие эксплуатационные характеристики, чем тогдашние поршневые двигатели. Отметим, что в то время основной движущей силой был пар, а не бензин. Но со временем поршневые силовые установки перевели на углеводородное топливо, а вот с роторными аналогами случилась загвоздка;
• роторные силовые агрегаты с планетарным механизмом вращения. Это – так называемые двигатели Ванкеля, немецкого инженера-конструктора, впервые предложившего такой мотор. Именно они и легли в основу всех попыток создать конкурентоспособный ДВС на роторной тяге. В дальнейшем мы будем вести речь именно об этой разновидности роторных силовых агрегатов.

Итак, пришла пора ознакомиться с устройством и принципом работы роторно-поршневых двигателей.

Конструкция роторного двигателя

Поскольку РПД и классический поршневой мотор являются двигателями внутреннего сгорания, было бы логичным предположить, что и система впрыска ТВС, а также система зажигания у них схожи. Так оно и есть, но строение самих силовых агрегатов кардинально разное.

Устройство роторного двигателя включает следующие основные конструктивные элементы:

• собственно ротор;
• статор, в роли которого выступает корпус мотора;
• приводной (выходной) вал.

Здесь используется классическая компоновка: вращающийся ротор находится внутри статора. Геометрия ротора предполагает наличие трёх выпуклостей, которые, по существу, являются аналогами поршня. Углубление в этих выпуклостях способствует повышению скорости вращения за счёт формирования завихрений отработанных газов. Каждая выпуклость комплектуется двумя кольцами, внутри которых формируются полости, представляющие собой камеры сгорания.

Одной из самых важных элементов ротора считается расположенное примерно посередине вала зубчатое колесо. Оно входит в зацепление с шестерней, располагаемой напротив на корпусе мотора. Эта зубчатая пара и является той компонентой, которая формирует направление и, разумеется, траекторию движения самого ротора.

Корпус РДВС выполнен в виде овала, что резко контрастирует с внешностью традиционного поршневого двигателя. Сделано это для того, чтобы все вершины ротора (напомним, их всего три) постоянно контактировали со стенками статора. Посредством такой экзотической геометрии достигается формирование в любой момент времени трёх камер сгорания, полностью герметичных и целиком изолированных от влияния соседний полостей. Впускная система также необычна: вместо клапанного механизма используются специальные порты впуска/выпуска, первый из которых непосредственно ведёт к дросселю, второй – к выхлопной системе, тоже напрямую, без каких-либо промежуточных конструктивных элементов.

Выходной вал ротора абсолютно не похож на коленвал поршневого ДВС. Да, на нём присутствуют эксцентрики в виде выступов специальной формы, расположенных на валу с определённым смещением относительно осевой линии. Но они служат для сопряжения с роторами (их у двигателя бывает несколько). Каждый отдельный ротор, вращаясь, воздействует на свой кулачковый эксцентрик, усиливая крутящий момент выходного вала.

Вот так необычно устроен роторный двигатель. Следует упомянуть ещё об одной его конструктивной особенности: он собирается в заводских условиях послойно. Наиболее распространены двухроторные силовые агрегаты, у которых имеется пять таких слоёв. В качестве крепёжных элементов используются болтовые соединения, располагаемые по кругу каждой секции.

Система охлаждения роторных силовых агрегатов устроена таким образом, что ОЖ доставляется во все активные элементы конструкции. Подшипники с сальниками расположены в противоположных крайних секциях, во внутренних сегментах установлены роторы. В центральных сегментах расположены впускные порты, выпускные же размещены с обоих краёв корпуса.

Принцип работы

Принцип действия роторного двигателя, как и его конструкция, радикальным образом отличается от поршневого автомобильного аналога. Именно ротор, вращаясь, передает крутящий момент на трансмиссию и, в конечном итоге, – на колёса. Сгорание топливно-воздушной смеси происходит не в цилиндрах, а полостях, образуемых сторонами ротора, представляющего собой равнобедренный треугольник с немного выпуклыми сторонами. Он изготавливается только из высококачественной легированной стали.

Корпус, играющий роль статора – вторая важная компонента роторного силового агрегата. В разрезе он имеет вид продолговатого овала, между стенками которого и сторонами ротора формируются динамические камеры сгорания и происходят все стандартные фазы сгорания ТВС: впрыск смеси, сжатие, воспламенение, выпуск отработанных газов.

Поскольку ось, на которой расположен ротор, расположена не по центру, вращением это назвать сложно. Да и сама геометрия внешних сторон корпуса и ротора далека от симметрии. Однако именно это позволяет в каждый момент времени формировать три полости, в каждой из которых в конкретный момент времени происходит один из четырёх вышеназванных циклов.

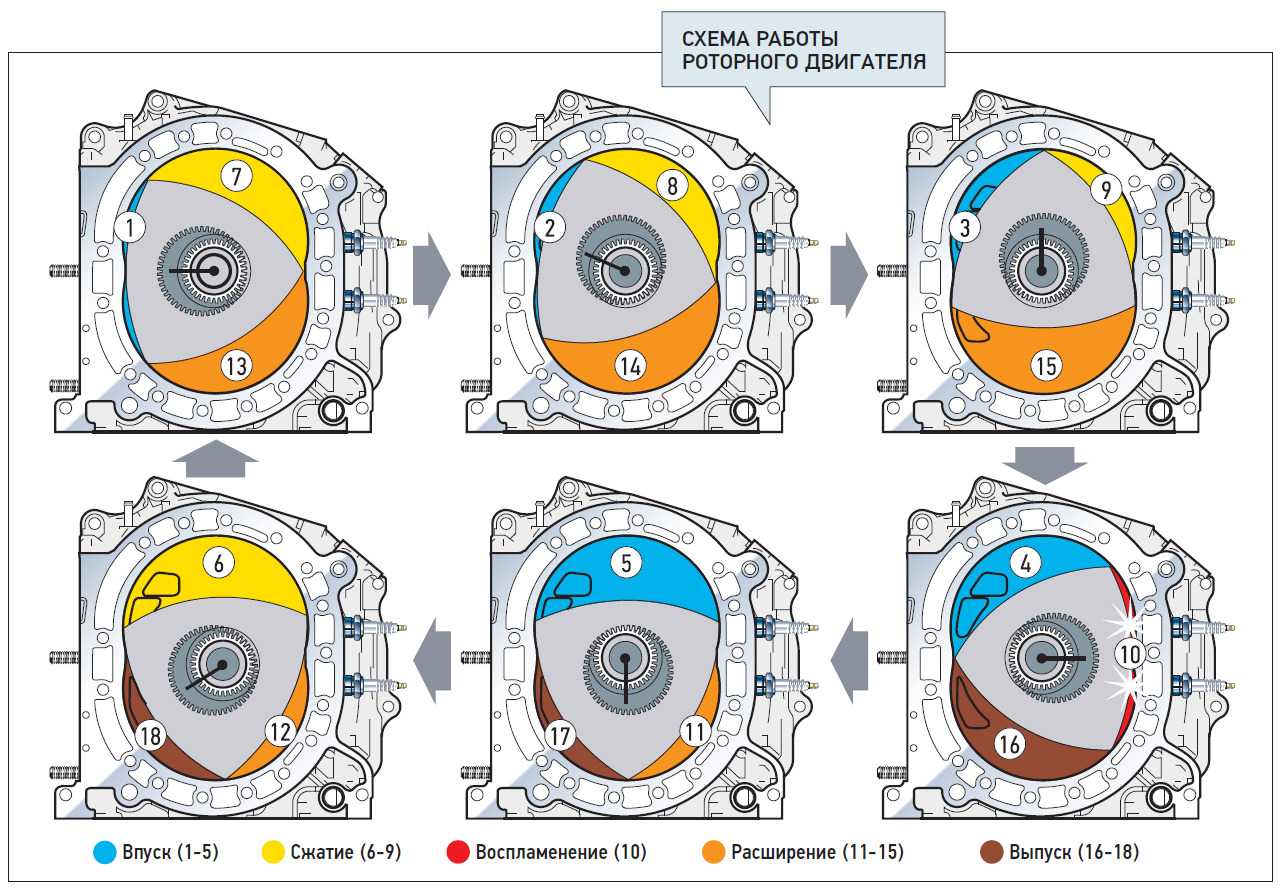

Опишем схематически, как работает роторный двигатель, на примере одной отдельно взятой стороны ротора.

На фазе впуска в начинающую расширяться полость всасывается топливная смесь, причём происходит это самотёком, за счёт создаваемого в полости разрежения. В этой же фазе происходит и смешивание ТВС. За счет силы инерции (ведь таких полостей в двигателе три, и одна из оставшихся как раз и толкает ротор в нужном направлении) полость смещается, точки максимального объема и затем начиная опять сжиматься. Максимум этого процесса приходится на нижнюю мёртвую точку, в которой смесь сжимается до такой степени, что готова отдать всю энергию. Именно в этот момент и происходит воспламенение ТВС свечой зажигания, после чего в результате сгорания и резкого расширения продуктов горения струя газов, пытаясь вырваться наружу, толкает ротор, пока он опять не подойдёт к верхней точке траектории. А здесь уже газам есть куда выйти через выпускной клапан. Таким образом, цикл завершается, а весь процесс происходить непрерывно. Важно понять, что в каждый момент времени в каждой из камер происходит один из процессов, аналогичных вышеописанным.

Другими словами, один полный оборот выходного вала соответствует трём тактам работы мотора.

Если учесть, что современные роторные двигатели оснащаются двумя или тремя роторами, для каждого из которых имеется свой статор, то бишь корпус, то картина получается впечатляющая. К слову, в настоящее время производством таких автомобильных силовых агрегатов занимается только автоконцерн Mazda.

Как видим, конструкции и принцип работы роторного двигателя достаточно прост, дополнительных узлов и механизмов требуется минимум, не в пример меньше, чем у поршневого собрата. Это позволяет при сравнимых габаритах обеспечить намного большую производительность. Так, по выходной мощности двухроторный мотор сопоставим с шестицилиндровым поршневым силовым агрегатом, трёхроторный выдает столько же лошадиных сил, как двенадцатицилиндровый поршневой двигатель.

Следует отметить, что повышенная производительность – далеко не единственный конёк этого типа моторов, но есть у него, разумеется, и ряд недостатков, которые и не позволяют (надеемся – пока) сделать его массовым продуктом. Но об этом – в следующей главе.

Преимущества и недостатки РДВС

С момента своей презентации роторно-поршневой силовой агрегат постоянно был в центре внимания специалистов, а многие солидные автопроизводители начали инвестировать в исследования, посвящённые разработке этого типа мотора, громадные суммы. И неспроста: конструкция такого агрегата на порядок проще классического двигателя. Собственно говоря, основными в нём являются две детали: корпус и ротор. Куда уж проще!

http://www.youtube.com/watch?v=qZKxvoCYGUU

Перечислим преимущества, которые сулит использование роторного привода:

• простота конструкции – фактор, способствующий достижению практически идеальной сбалансированности двигателя: минимум деталей позволил свести вибрационные процессы, характерные для ПДВС, практически на нет;
• даже не слишком удачные реализации роторного силового агрегата позволяли получать великолепную динамику без увеличения нагрузки на сам мотор. Это наглядно демонстрируют и последние модели Мазда. К примеру, RX-8 с роторным двигателем разгоняется до сотни примерно за такое же время, но без перехода на самую высокую передачу, просто за счёт высоких оборотов;
• хотя несколько роторов требуют относительно большого объема для размещения, за счёт отсутствия множества дополнительных узлов и агрегатов такой двигатель получается заметно компактнее поршневого, и намного легче. Для конструкторов это идеальный вариант, предоставляющий возможность выполнить идеальную межосевую развесовку. А это, кстати, фактор, существенно улучшающий устойчивость транспортного средства во время выполнения скоростных манёвров;
• минимизация узлов существенно упрощает обслуживание такого агрегата, увеличивается его надёжность и безотказность;
• наконец, роторный ДВС характеризуется отменной удельной мощностью, недостижимой для своих классических собратьев.

Вы спросите, почему же при таком количестве впечатляющих достоинств роторные моторы не вытеснили поршневые?

Всё очень просто: минусы роторного двигателя перевешивают плюсы, а современное автомобилестроение – это, прежде всего, целесообразность. Даже если речь идёт об экологичных машинах, учтите, что их производство в значительной степени субсидируется на государственном уровне. О роторных установках этого не скажешь.

Так в чём же заключаются их недостатки? Судите сами:

• главным, и самым существенным минусом этого типа двигателей считается очень высокий расход горючего, особенно на невысоких скоростях и низких оборотах. Типичный показатель – 20 и более литров на 100 километров. При нынешнем уровне цен на топливо это, конечно неприемлемо. Особенно если сравнивать с аналогичными по мощности бензиновыми ДВС, у которых расход постоянно снижается и уже частично преодолел знаковую отметку в 5 л/100 км.;
• отсутствие симметрии – другой существенный недостаток таких двигателей. Чтобы идеально скомпоновать ротор и статор, чтобы прохождение эпитрохоидальной кривой было максимально правильным, требуется использование дорогостоящего специализированного и высокоточного оборудования. Без него добиться геометрически безупречной подгонки деталей невозможно. Разумеется, это тоже влияет на стоимость машины, и отнюдь не в сторону снижения;
• поскольку камера сгорания у роторных агрегатов имеет не круглое, а линзовидное сечение, это негативным образом сказывается на тепловых характеристиках мотора. Другими словами, при сгорании значительная часть энергии из-за специфической формы ротора и статора расходуется не на проталкивание ротора, а на его нагрев. Так что борьба с перегревом – очередное слабое место двигателей данного типа;
• производителям так и не удалось справиться с проблемой быстрого износа уплотнителей, устанавливаемых между форсунками. Значительные перепады давления, характерные для камер сгорания, разрушают уплотнители, и в результате после 100, максимум 150 тысяч км пробега роторному двигателю требуется капремонт. А это – большая проблема, и даже не из-за высокой стоимости: таких специалистов и автосервисов нужно ещё поискать;
• наконец, РДВС расход моторного масла гораздо выше: на каждые 1000 километров расходуется примерно 600 мл смазывающей жидкости, и это при новом и неизношенном моторе. Поэтому процедура замены масла производится намного чаще (каждые 5 тысяч километров), что, безусловно, увеличивает стоимость владения таким автомобилем. Но критично не это: если вы забыли вовремя долить/сменить ММ, поломки мотора не заставят себя долго ждать. Так что с точки зрения техобслуживания роторный двигатель, несмотря на свою простоту, не позволит автовладельцу расслабиться.

Разумеется, инженеры Мазда работают над устранением этих проблем, но у главной из них, снижения расхода топлива, похоже, приемлемого решения нет и не предвидится.

На каких авто можно встретить роторный силовой агрегат

Если обратиться к истории, то первым мелкосерийным авто с мотором Ванкеля стал NSU Spider. Его начали выпускать в 1964 году. При развиваемой мощности 54 л.с. этот автомобиль разгонялся до 145-150 км/час. Для первенца, согласитесь, очень неплохие результаты!

Через три года была презентована стендовая модификация NSU Ro-80 – презентабельного четырёхдверного седана, однако до крупносерийного производства дело не дошло. Но именно эта модель подтолкнула многих автопроизводителей к приобретению лицензии на дизельный РДВС (можно упомянуть Citroen, Toyota, GM и, конечно же, Mazda).

К сожалению, попытки создать действительно конкурентный автомобиль не увенчались успехом. О причинах мы уже упоминали: из-за огромного объёма камеры сгорания идеального смешивания ТВС не происходит, в результате даже двухсвечный разряд не позволял эффективно сжигать топливную смесь. А значит, расход топлива возрастает, а выхлоп становится более грязным.

Именно в это время мир накрыл топливный кризис, и компания NSU, практически целиком перешедшая на роторные двигатели, вынуждена была свернуть разработки и в результате была поглощена автоконцерном Volkswagen, где двигатели Ванкеля посчитали бесперспективными.

У Mercedes-Benz, купившей лицензию, дела пошли не лучше – было сконструировано всего две модели с роторным агрегатом. С111 первого поколения при 280 «лошадях» развивала 259 км/час, разгоняясь до сотни ровно за пять секунд. У второго поколения показатели существенно улучшились: 350, 300 и 4.8 соответственно. После этого данное направление было закрыто.

Chevrolet отметился тоже двумя роторными машинами: Corvette оснащался двухсекционным (267 л.с.) и четырёхсекционным (390 л.с.) силовым агрегатом, но дальше прототипа дело не пошло. Citroen сумел довести до серии GS Birotor (108 л.с.), однако впоследствии все машины были отозваны и утилизированы (за исключением порядка 200 экземпляров, обладатели которых не захотели расставаться с уникальными авто). Так что вероятность повстречать эту модель на европейских трассах не равна нулю и сегодня.

Дольше всех держалась Mazda, на протяжении 1967-1972 годов концерн выпустил 1519 автомобилей с роторным двигателем. Примерно в то же время был запущено в серию Luce R130 в форме купе. Дальше – больше: с 1970 года РДВС устанавливали практически на все модели, включая среднегабаритный автобус Parkway Rotary 26. Он весил всего 2.83 тонны и разгонялся до 120 км/час.

В 70-х годах роторные моторы (нелицензированные) начали производить и в СССР. В качестве прототипа взяли классический мотор от Ro-80.

Занимались доводкой автовазовцы, сумевшие в 1976 году довести до ума СА Ваз-311. Но до серии пришлось ждать ещё 6 лет, когда появилась модель Ваз-21018 , оснащаемая роторным мотором мощностью 70 «лошадей». Впрочем, обкатку не прошёл ни один автомобиль, так что эксперимент закончился установкой штатных поршневых моторов. Но в 1983 году ситуация была исправлена, однако модели Ваз-411/413 в розницу не попали: их поставляли исключительно в силовые структуры.

На данный момент Mazda осталась единственной компанией, которая продолжает заниматься данным направлением.

Возможен ли самостоятельный ремонт роторного мотора

Ответ, безусловно, будет скорее отрицательный. И дело не в том, что таких автомобилей в мире очень мало – их конструкция настолько уникальна, что что-либо менять внутри самому не представляется возможным.

Конечно, с заменой свечей дела обстоят не так плохо, однако не для первых моделей. У них свечи оказались спрятанными в стационарный вал (подвижными были не только ротор, но и корпус двигателя). Со временем конструкторы перешли к более простому варианту, а свечи начали устанавливать на стенки неподвижного статора, напротив портов впрыска/выпуска.

Большинство других ремонтных работ самостоятельно произвести практически нереально.

Отметим, что классический мотор Ванкеля имеет примерно на 40% меньше комплектующих, чем поршневой двигатель, но это детали, не имеющие аналогов.

Что ещё можно сделать своими руками? Например, поменять вкладыши приводного вала. Эту операцию выполняют, когда они стерлись настолько, что местами проступает медь. Для этого нужно демонтировать шестерни, поменять вкладыши и напрессовать зубчатые колёса на штатное место. Одновременно можно проверить состояние сальников и при необходимости установить новые.

Если при выполнении ремонтных работ демонтаж пружин маслосъемных колец, следует запомнить, где какие стоят, поскольку по форме передние не совпадают с задними. При необходимости можно выполнить замену торцевых пластин, которые тоже не совместимы друг с другом и имеют соответствующую маркировку.

При замене угловых уплотнителей начинать нужно с передней части ротора. Рекомендуется использовать смазку зелёного цвета от Castrol – это поможет зафиксировать уплотнители, пока вы будете заниматься сборкой остальных деталей. Тыльные угловые уплотнители меняются уже после установки приводного вала. При установке прокладок не забудьте смазать их подходящим герметиком. Апексы следует устанавливать в уплотнители после того, как поместите ротор в корпусе. Последнее, что нужно сделать – смазать прокладки тыловой и фронтальной крышек статора перед их установкой.

Проблема с роторными двигателями: инженерное объяснение

Масса мощности в крошечном, простом и легком корпусе. В роторном двигателе Ванкеля есть за что любить, но недостаточно, чтобы поддерживать его жизнь. Давайте посмотрим, что пошло не так

Напомнить позже

Они компактны, мощны и издают потрясающий шум. Так почему же роторные двигатели так и не стали популярными, и почему единственный производитель, который ее отстаивал, почти отказался от этой концепции? Давайте проведем вас через это.

NSU Spider 1964 года был первым серийным автомобилем в мире, у которого плавились задние шины под действием роторного двигателя Ванкеля. Автомобильный дебют Ванкеля готовился десятилетиями, хотя срок его службы был относительно коротким и закончился Mazda RX-8 2011 года. Это приводит нас к нескольким вопросам:

1. Как работает роторный двигатель?
2. Какие преимущества у этого двигателя? (Зачем это было сделано?)
3. Какие недостатки имеет двигатель? (Почему он умер?)

Процесс работы роторного двигателя очень похож на то, что происходит в традиционном двигателе с поршневым цилиндром. Отличие заключается в том, что вместо поршней — ротор треугольной формы, а вместо цилиндров — корпус, напоминающий овал.

Всасывание

По мере движения ротора внутри корпуса маленький воздушный карман расширяется в больший карман, создавая вакуум. Этот вакуум воздействует на впускные отверстия, из которых воздух и топливо затем всасываются в камеру сгорания.

Сжатие

Ротор продолжает вращаться, прижимая топливовоздушную смесь к плоской стороне корпуса ротора.

1 МБ

Привет Итану Смейлу за эпический GIF!

Мощность

Две свечи зажигания используются для воспламенения воздушно-топливной смеси, помогая ускорить процесс сгорания и обеспечить сгорание большей части топлива, что заставляет ротор продолжать вращаться.

Выпуск

Подобно такту впуска, ротор перемещается до тех пор, пока не станут доступными выпускные отверстия, а затем выхлопные газы под высоким давлением вытесняются наружу, когда ротор закрывает корпус.

Важно понимать, что, в отличие от двигателя с поршневым цилиндром, в одном корпусе ротора все эти процессы происходят практически одновременно. Это означает, что в то время как всасывание происходит на одной части ротора, также происходит рабочий ход, что приводит к очень плавной подаче мощности и большому количеству мощности в небольшом пакете.

2. Какие преимущества имеет двигатель Ванкеля?

Соотношение веса и мощности

Одним из самых больших преимуществ роторного двигателя был его размер. Двигатель 13B Mazda RX-7 занимал около одного кубического фута объема, но производил значительную мощность для своих небольших размеров.

Меньше движущихся частей

Часто в инженерии самое простое решение оказывается одним из лучших. Роторный двигатель резко сокращает количество деталей, необходимых для сгорания, поскольку в двухроторном двигателе вращаются всего три основных компонента.

Плавный и высокооборотный

Роторный двигатель не имеет возвратно-поступательного движения массы, как клапаны или поршни в традиционном двигателе. Это приводит к невероятно сбалансированному двигателю с плавной подачей мощности и способностью развивать высокие обороты, не заботясь о таких вещах, как поплавок клапана.

Mazda RX-8 2011 года была последним серийным автомобилем с роторным двигателем Ванкеля, 1,3-литровым Renesis. Независимо от того, соответствовал ли RX-8 названию роторного двигателя, мы все прослезились, потеряв этот инновационный и уникальный подход к внутреннему сгоранию. Что нанесло последний удар? RX-8 не соответствовал нормам выбросов Euro 5, и, таким образом, он больше не мог продаваться в Европе после 2010 года. Хотя в штатах он оставался законным, продажи значительно упали, поскольку модель существует с 2004 года.

0003

Какие недостатки есть у поворотной конструкции?

Всего три основных движущихся части в двухроторном двигателе Ванкеля

Низкий тепловой КПД

Из-за длинной камеры сгорания уникальной формы тепловой КПД двигателя был относительно ниже по сравнению с поршневыми аналогами. Это также часто приводило к выходу несгоревшего топлива из выхлопной трубы (отсюда тенденция роторных двигателей к обратному срабатыванию, что, очевидно, столь же прекрасно, сколь и неэффективно).

Burn Baby Burn

По своей конструкции роторный двигатель работает на масле. Во впускном коллекторе есть маслораспылители, а также форсунки для распыления масла непосредственно в камеру сгорания. Это не только означает, что водитель должен регулярно проверять уровень масла, чтобы поддерживать правильную смазку ротора, но это также означает, что из выхлопной трубы выходит больше вредных веществ.

И окружающая среда ненавидит плохие вещи.

В это отверстие в корпусе непосредственно впрыскивается масло во время такта впуска двигателя.

Уплотнение ротора

Еще одна проблема, которая также может повлиять на выбросы: трудно герметизировать ротор, когда он окружен совершенно разными температурами. Помните, что впуск и сгорание происходят одновременно, но в совершенно разных местах корпуса. Это означает, что верхняя часть корпуса относительно холодная, а нижняя часть намного горячее. С точки зрения герметизации это проблематично, поскольку вы пытаетесь создать уплотнение «металл-металл» с металлами, которые работают при значительно разных температурах. Использование охлаждающих рубашек для выравнивания тепловой нагрузки позволяет уменьшить эту проблему, но никогда полностью.

Выбросы

Если сложить все вместе, выбросы убили ротор. Сочетание неэффективного сгорания, естественного сжигания масла и проблемы с уплотнением приводит к тому, что двигатель не может конкурировать по сегодняшним стандартам по выбросам или экономии топлива.

Чем RX-8 отличается от конкурентов?

Печально известный сальник от ротора RX-7 13B

В моем видео с описанием недостатков RX-8 зрители справедливо отметили, что я сравнивал автомобили 2015 модельного года с моделью 2011 года с точки зрения экономии топлива, что было несправедливо по отношению к Mazda. конец. Давайте исправим эту ошибку, используя первый модельный год RX-8.

Автомобиль	Объем двигателя	Вес	Мощность	Комбинированный расход на галлон
2004 Мазда RX-8	1,3 л Ванкель	3053 фунта (1385 кг)	197-238 л. с. (Авто/Ручной)	18 миль на галлон (13 л/100 км)
2004 Фольксваген ГТИ	1,8 л I4	2934 (1330 кг)	180 л.с.	24 мили на галлон (9,8 л/100 км)
2004 Корвет	5,7 л V8	3214 фунтов (1458 кг)	350 л.с.	20 миль на галлон (11,8 л/100 км)

Как вы можете видеть выше, RX-8 не имеет преимуществ с точки зрения экономии топлива. Corvette со значительно более мощным двигателем, на 47% большей мощностью и на 5% большей массой по-прежнему обеспечивает на 11% лучшую экономию топлива. Также стоит упомянуть, что это был первый модельный год для RX-8, в то время как двигатели Corvette и GTI использовались с предыдущих лет. Проще говоря, о RX-8 нельзя сказать ничего хорошего с точки зрения экономии топлива. Хотя покупатель не обязательно может рассматривать это как отрицательный момент, без выбросов вредных веществ нельзя купить автомобиль.

Стоит отметить, что с момента первоначальной публикации этой статьи Mazda объявила, что вернет роторные двигатели, хотя и только в качестве небольшого увеличения запаса хода в электромобилях. Другими словами, ничего такого, что могло бы «взлететь».

Что такое роторный двигатель Ванкеля и как он работает?

 Wikimedia



В первые несколько лет после изобретения более 60 лет назад роторный двигатель Ванкеля считался вершиной технологии вождения. Практически отсутствие вибраций, плавная работа двигателя и достаточная мощность побудили многих производителей экспериментировать с роторно-поршневым двигателем.

Однако это никогда не преобладало. Высокое потребление, техническая восприимчивость и, что не менее важно, дальнейшее развитие других концепций приводов привели к тому, что лишь несколько моделей были успешными.

В 2021 году Mazda отважилась на новую попытку. В прошлом японцы были единственным крупным производителем, который полагался на двигатели Ванкеля, например, в RX-8 (до 2012 г.). Теперь они снова используют недавно разработанный двигатель Ванкеля. Mazda сейчас переживает ренессанс с MX-30.

Двигатель Ванкеля имеет ряд преимуществ. Несмотря на это, он так и не прижился. Здесь вы можете узнать, как именно работает принцип Ванкеля и какие у него есть преимущества и недостатки.

История двигателей Ванкеля

Викимедиа Феликс Генрих Ванкель был ремесленником и автолюбителем. Он работал над новым принципом двигателя с 1930-х годов. Поэтому двигатель Ванкеля (также известный как роторный двигатель) был изобретен в 1954 году немецким инженером-механиком в качестве альтернативы классическому поршневому двигателю.

Феликс Генрих Ванкель разработал роторно-поршневую машину DKM32 и в 1954 он изобрел роторно-поршневой двигатель. После некоторых технических усовершенствований инженера Ханса Дитера Пашке в 1957 году двигатель Ванкеля был впервые представлен экспертам и прессе в 1960 году на мероприятии, организованном Ассоциацией немецких инженеров (VDI) в Мюнхене.

В 1960-х годах двигатели Ванкеля были в центре внимания всех в автомобильной и мотоциклетной промышленности из-за их простоты, плавности хода и высокой удельной мощности. В августе 1967 года компания NSU Motorenwerke AG привлекла большое внимание своим современным легковым автомобилем NSU Ro 80, оснащенным двухпоршневым роторно-поршневым двигателем мощностью 115 л.с. Это был первый немецкий «Автомобиль года» в 1919 году.68.

Изобретатель умер в 1988 году, так и не проехав ни одного автомобиля с двигателем Ванкеля. Из-за крайней близорукости у Ванкеля не было даже водительских прав.

Wikimedia

В течение следующих нескольких десятилетий многочисленные крупные производители автомобилей подписали лицензионные соглашения для разработки ротари-двигателей Wankel, в том числе Ford, Toyota, Mercedes-Benz, Porsche, Rolls-Royce, Mazda.

После дальнейших усовершенствований двигателя, включая решение проблемы верхнего сжатия, Mazda успешно использовала роторные двигатели в своих спортивных автомобилях серии RX до 2012 года. Технологический прогресс двигателей Ванкеля в автомобильной промышленности был отмечен в гонке «24 часа Ле-Мана» 1991 года. когда автомобиль с 4-роторным двигателем Mazda 26B выиграл престижный конкурс.

Постоянно совершенствуемые роторно-поршневые двигатели Ванкеля в настоящее время используются в мотоциклах, гоночных автомобилях, самолетах, небольших кораблях и генераторах электроэнергии. Следующий этап развития связан с применением этих приводов в грядущей эре низкоэмиссионного, климатически нейтрального, надежного и доступного энергоснабжения.





Как работает роторный двигатель

Wikimedia



9000 2 Двигатель Ванкеля представляет собой двигатель внутреннего сгорания, в котором один или несколько треугольных вращающихся поршней преобразуют давление, возникающее при смесь сгорает в кинетическую энергию. Идея была очень творческой.

Вместо движения вверх и вниз, как в поршневом двигателе, поршень в двигателе Ванкеля вращается по кругу. Вместо перенаправления подъемного движения во вращательное посредством отдельного коленчатого вала этот этап опускается. Энергия сгорания напрямую преобразуется в энергию привода без обходных путей.

Кроме того, отсутствуют клапаны для газообмена. Это делает конструкцию более легкой и компактной. Это также устраняет раздражающие вибрации. Создается плавный, похожий на турбину ход.

Количество газа, транспортируемого в пространствах между боковыми сторонами ротора и корпусом, поочередно проходит четыре различные фазы: фазу впуска, фазу сжатия, фазу воспламенения и фазу выпуска. Эти этапы называются тактами и делают двигатель Ванкеля четырехтактным двигателем, похожим на поршневой двигатель Отто.





Университет штата Пенсильвания



Всасывание — Всасывание

Во время этой фазы падение давления вызванный движением ротора всасывает топливно-воздушную смесь в холодную камеру. Вращение ротора подталкивает смесь ко второму такту цикла.

Сжатие

По мере вращения поршня объем, находящийся между ротором и корпусом, уменьшается, что приводит к сжатию топливно-воздушной смеси.

Зажигание

Когда объем смеси минимальный, одна или несколько свечей зажигания инициируют воспламенение, вызывая быстрое повышение давления и температуры. Внезапное расширение газообразной топливной смеси продолжает вращать ротор и эксцентрик.

Выпуск — выпуск

Расширяющиеся выхлопные газы покидают камеру через выпускное отверстие, открытое на четвертом такте. По мере того, как поршень продолжает вращаться, выпускное отверстие закрывается, а впускное снова открывается, чтобы начать новый цикл.





Преимущества и недостатки двигателей Ванкеля

Wikimedia



Благодаря своей конструкции двигатели Ванкеля намного легче, компактнее и проще, чем классические поршневые приводы. Здесь нет возвратно-поступательных поршней, кривошипов, клапанов, шатунов или других хлопотных сложных деталей.

Роторные двигатели содержат только три движущихся части, что делает их более надежными, долговечными и простыми в обслуживании, чем традиционные двигатели внутреннего сгорания. Кроме того, эти движущиеся части постоянно вращаются в одном направлении, что обеспечивает более высокие рабочие скорости, упрощенную балансировку и низкий уровень вибрации.

Благодаря беспрецедентному соотношению веса и мощности и размера и мощности двигатели Ванкеля используются в самых разных областях. Как только проблема с выхлопными газами будет решена, Ванкель покажет свои настоящие преимущества: почти полное отсутствие вибраций, плавная работа двигателя и достаточная мощность.

Одним из недостатков роторных двигателей является их низкий тепловой КПД. Длинная, тонкая и подвижная камера сгорания приводит к относительно медленному и неполному сгоранию топливно-воздушной смеси. Это приводит к более высоким выбросам углерода и более низкой эффективности использования топлива по сравнению с двигателями с искровым зажиганием. Однако эта проблема становится преимуществом при переходе на водородный режим работы.

Еще одна слабость двигателей Ванкеля связана с ротором и верхним уплотнением. Плохая герметизация между краями ротора и кожухом — например, из-за износа или недостаточной центробежной силы в более низких диапазонах скоростей — может привести к выходу продуктов сгорания в соседнюю камеру.

Поскольку сгорание происходит только в одной секции двигателя, существует большая разница температур в двух отдельных камерах. В результате разный коэффициент расширения используемых материалов приводит к неоптимальному уплотнению ротора. Кроме того, потребление масла также является проблемой, так как масло необходимо постоянно впрыскивать в камеру для улучшения смазки и обеспечения герметичности ротора.

Из-за своего принципа двигатель Ванкеля имеет более высокий расход топлива, чем поршневой двигатель, что было самой большой неудачей с его стороны. А еще это было очень ненадежно, легенда гласит, что водители Ро-80 приветствуют друг друга поднятыми вверх пальцами, и каждый палец означает замену двигателя.





Автомобили с роторными двигателями Ванкеля

Wikimedia



За последние 60 лет несколько производителей пытались запустить этот специальный двигатель. Особенно много экспериментировали NSU (позже Audi), Mazda, General Motors, Toyota и Mercedes, но также MAN, Rolls-Royce, Porsche, Nissan, Suzuki, Ford, Kawasaki и Yamaha приобрели лицензии у самого Ванкеля.

Принцип работы двигателя был хорошо известен в Германии в 1967 году благодаря NSU Ro 80 (Ro для роторно-поршневого двигателя) и в Японии благодаря Mazda 110 Cosmo Sport. Затем последовали экспериментальные концептуальные автомобили, такие как Citroen M35 или Mercedes C111.

Четырехроторный двигатель Ванкеля Mercedes C111 развивал мощность 350 л.с. и разгонял тестовый автомобиль до 180 миль в час. Даже с такими характеристиками привод так и не пошел в серийное производство. Mazda была единственной компанией, которая усовершенствовала этот двигатель и продолжала использовать эту технологию до 2012 года. Японский производитель продал более миллиона автомобилей с этой технологией.

За моделью 110 Cosmo Sport в 1968 году последовала модель R100, а годом позже — модель R130. Позже серия RX началась с разработки RX-2. RX-3 появился в 1971 году, а в следующем, 1972 году, появился RX-4. RX-5, а также начали импортировать их за пределы Япония с двигателями Ванкеля. С RX-7 Mazda наконец совершила прорыв за пределы Японии и распродала все единицы, которые были отправлены в Европу.

Спортивное купе хорошо продавалось на протяжении многих лет, несколько раз переделывалось и только в 2002 году получило преемника в виде RX-8. Мощность двухкамерного двигателя колеблется от 192 до 231 л.с. Это позволяет Mazda двигаться со скоростью до 150 миль в час.





Успех двигателя Ванкеля в гонках 02 Экзотично, но удачно. Mazda 787B с роторно-поршневым двигателем выиграла знаменитую гонку «24 часа Ле-Мана» в 1991. Его четырехроторный двигатель Ванкеля с объемом камеры 2,6 литра развивает мощность около 700 л.с. при 9000 оборотах благодаря высоким оборотам — без турбокомпрессора.





Есть ли у Ванкеля будущее? Ожидается, что будущее двигателя Ванкеля начнется в 2022 году. Mazda по-прежнему остается единственной автомобильной компанией, которая придерживается технологий. Новый и пока единственный полностью электрический внедорожник Mazda MX-30 вскоре получит расширитель диапазона, работающий по принципу Ванкеля.

Подобно двигателю внутреннего сгорания, двигатель Ванкеля заряжает аккумулятор MX-30 и, таким образом, увеличивает запас хода. Mazda недавно подала новый патент, в котором три электродвигателя, два устройства накопления энергии (конденсаторы) и двигатель внутреннего сгорания, который может быть Ванкелем, работают вместе.







Ресурсы

• https://en. wikipedia.org/wiki/Wankel_engine
• https://en.wikipedia.org/wiki/Mazda_Wankel_engine
• https://www.carthrottle.com/post/engineering-explained-why-the-rotary-engine-had-to-die/
• https://mechanicalboost.com/wankel-engine/
• https://www.popularmechanics.com/cars/car-technology/a7103/mazda-wankel-rotary-engine/
• https://www.engineerine.com/2021/08/why-are-automakers-no-more-production.html
• https://www.history.com/this-day-in-history/rotary-engine-inventor-felix-wankel-born
• https://www.britannica.com/technology/Wankel-engine
• https://www.roadandtrack.com/new-cars/car-technology/a25684786/how-wankel-rotary-hydrogen-engine-works-mazda-rx-8/
• https://www.sciencedirect.com/topics/engineering/wankel-engines
• https://auto.howstuffworks.com/rotary-engine.htm
• https://gomechanic.in/blog/return-of-the-rotary-engines/
• https://www.mcnallyinstitute.com/why-did-the-wankel-engine-fail/
• https://www.

  No related posts.
