Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

То, что колеблющиеся детали механизма нужно виброизолировать от неподвижных, было ясно еще древним римлянам, который аж в первом веке до нашей эры догадались подвесить «кузов» повозки к шасси с колесами на ремнях из толстой амортизирующей кожи. В автомобилестроении резиновые демпферы для установки двигателя на шасси внедрил Уолтер Крайслер в конце 20-х годов прошлого столетия – изначально для моделей Plymouth. Виброизоляция была хорошим конкурентным преимуществом, поэтому технологии даже придумали маркетинговое название Floating power. В Европе пионером внедрения резиновых демпферов стал Ситроен, который купил права на технологию у Chrysler для внедрения её в конструкцию Traction Avant.

Резиновая подушка крепления двигателя долгие десятилетия оставалась одной из самых консервативных деталей любого автомобиля, а ее эволюции были крайне малозаметны. И в наши дни по дорогам ездит все еще немало машин (УАЗы, Волги, Москвичи), чьи опорные подушки моторов представляют собой простейший монолитный резиновый брусок или диск.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

..

В принципе, для того, чтобы вибрации двигателя не разрушали стальной каркас кузова и не вызывали хронической морской болезни у водителя, этих примитивных резиновых «чурок» вполне достаточно. Однако рост требований к комфорту внутри автомобиля породил некоторое их развитие – инженеры играли с формой демпферов, делали сэндвичи из резины разной упругости, включали в структуру стальные пружины. Это дало свои плоды – опоры стали работать в более широком диапазоне колебаний и нагрузок: на разных по силе и направлению нагрузках в работу включались разные элементы резиновых модулей, обеспечивая, когда надо, повышенную эластичность или, наоборот, повышенную жесткость:

Однако в середине 80-х годов ХХ века европейские автопроизводители начали внедрять в свои модели резино-гидравлические опоры двигателей. Так, одним из первых автомобилей, примеривших гидроопору, был Mercedes-Benz W124. В отличие от чисто резиновых, они демпфировали колебания в более широком диапазоне частот и амплитуд, действуя по принципу амортизатора – гася вибрации за счет сопротивления жидкости, продавливаемой через калиброванные дросселирующие отверстия.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать



Никакой революции в автопроме резино-гидравлические опоры не вызвали – к периоду их появления инженеры давно научились хорошо просчитывать обычные резиновые подушки под конкретные двигатели с их особенностями распределения колебаний и вибраций, и работали они весьма эффективно. Но конструкции с гидравликой несколько более точно настраивались под характеристики двигателя, чем чисто резиновые. Одну резино-гидравлическую опору на двигатель (реже две) стали ставить, перераспределяя на нее нагрузки так, чтобы улучшить демпфирование и продлить жизнь соседним опорам с обычной структурой, из простой резины.

Устройство и диагностика​

Устройство гидравлической части опоры двигателя несложное. Внутри нее, под основным несущим резиновым упором (как у опоры без гидравлики), имеются две расположенные одна над другой камеры-отсека, заполненные жидкостью. Камеры разделены резиновой демпфирующей стенкой-мембраной, но также они сообщаются между собой через небольшое отверстие – дросселирующий переток.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

На малых амплитудах вибраций колебаниям сопротивляется мембрана, на больших – вступает в работу канал-переток. В сущности, у такой опоры имеется два «поддиапазона», в которых она проявляет разные демпфирующие характеристики.

Несмотря на то, что жидкость в вышедшей из строя опоре обычно черная от резиновой пыли, гидравлическая часть опоры редко страдает от физического износа – как правило, первым сдается резиновый блок, теряя с возрастом упругость из-за частичных отслоений от металла, микроразрывов и трещин.

Важно понимать, что жидкость и вообще вся гидравлическая часть в резино-гидравлической опоре играет все же не ведущую роль, а вспомогательную. Массу двигателя, как в случае с обычными резиновыми опорами, держит мощный упругий резиновый элемент. И если жидкость по какой-то причине покинет опору (что иногда случается из-за прорыва эластичного дна или из-за утечки по завальцовке частей корпуса), то катастрофы не произойдет – разве что повысится уровень вибраций по кузову.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

И не факт, что даже во всем диапазоне оборотов – обычно дефект заметнее на холостых.

Однако затягивать с заменой опоры все же не стоит – усилившаяся амплитуда раскачки двигателя заставляет его при запуске или наборе оборотов под нагрузкой биться о неподвижные элементы подкапотного пространства, от чего могут пострадать разные патрубки, шланги, провода. Да и остальные, обычно еще вполне живые, опоры начинают интенсивно изнашиваться после смерти ведущей, гидравлической.

Если взять опору за рабочую часть (ту, к которой прикручивается кронштейн, соединяющий ее с двигателем) и покачать (за опору в чистом виде или за сам двигатель непосредственно), то ее «гидравлическую сущность» вы никак не ощутите – только обычную резиновую упругость. Поэтому визуально неисправности в резино-гидравлической подушке обычно невозможно обнаружить. Ну, за исключением случаев откровенно текущей из нее жидкости… И новая опора, и убитая отвечают определенной упругостью на приложенное вручную усилие – без опыта или хотя бы сравнения с аналогичной машиной с заведомо исправной опорой найти проблему в одиночку сложно для неспециалиста, хотя опытный механик делает это легко.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать



Поэтому для диагностики исправности подушки в гаражных условиях требуется понаблюдать за поведением опоры в условиях, приближенных к рабочим, когда помощник газует под нагрузкой (включение режима «D» или легкое приотпускание сцепления на ручнике). Контролируется амплитуда раскачки двигателя и возможное касание центральным осевым крепежом опоры ее обоймы (корпуса), что недопустимо:

Ремонт резино-гидравлических опор не практикуется. Они неразборные и запчастей к ним в продаже нет. Хотя существует гаражная практика замены опор на похожие (не будем употреблять термин «аналогичные») от других моделей и даже марок машин. У опор переделывают крепления – пересверливают отверстия, изготавливают переходные пластины и т.п.

В принципе, при использовании опор от другой машины с двигателем сопоставимой мощности и массы подобные ухищрения в целом работоспособны и допустимы от безысходности. Разве что крайне нежелательно использовать на продольно расположенных моторах подушки от поперечно расположенных, и наоборот – нагрузки на сдвиг и сдавливание у них рассчитаны совершенно по-разному, и работают такие опоры при нештатной установке некорректно – либо не гасят вибрации, либо быстро разрушаются.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Пик развития и… грядущее исчезновение

При создании некоторых моделей авто высокого класса инженеры пошли еще дальше, добавив к резино-гидравлической опоре систему из двух-трех клапанов, управляемых по команде электроники импульсами тока, вакуумом или подводимым извне давлением масла в зависимости от оборотов и нагрузки на двигатель. В частности, подобная конструкция применяется на Lexus RX с 1998 года.

20 лет спустя внедрили опоры с бесступенчато-изменяемыми характеристиками – с ферромагнитной жидкостью и катушкой, создающей магнитное поле, которое меняет вязкость – тут пионером стал Porsche 911 GT3 2010 года. Оправданность таких радикальных усложнений в далеко не самом функционально важном узле машины – вопрос дискуссионный, но в некоторых случаях навороченные конструкции однозначно обоснованы. Например, в автомобилях, двигатели которых оснащаются системой отключения части цилиндров и скачкообразно меняют свои вибрационно-резонансные характеристики. Активные опоры могут менять свою упругость импульсно, с высокой частотой – синхронно с вибрацией двигателя, но в противофазе к ней – и гасить колебания, как наушники с шумоподавлением гасят внешний шум.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать



Интересно, что исследования в области разработки подобных активных гидроопор (с ферромагнитной жидкостью и синхронизацией изменения ее свойств с источником вибраций в реальном времени) проводились и в СССР с 80-х годов ХХ века – в частности, в Институте машиноведения им. Благонравова Российской академии наук. Правда, в отечественном автопроме ничего из тех разработок так и не было реализовано – системы активного подавления вибраций применялись в промышленности, в энергетике, в станкостроении.

Впрочем, наиболее сложные и дорогостоящие управляемые опоры автомобильных двигателей, похоже, достигли своего пика развития. И не потому, что идеи для более продвинутых решений исчерпаны, а по причине грядущего вытеснения двигателей внутреннего сгорания электрическими. В эпоху электромобилей сложным управляемым опорам с плавно изменяемыми характеристиками придется уйти в прошлое, поскольку идеально сбалансированный ротор электромотора не порождает такого количества разнонаправленных сил инерции первого и второго порядков и моментов от них, как классические ДВС, в которых движутся поршни, шатуны и коленвал.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать


Опрос

Вы когда-нибудь меняли опоры двигателя?

Всего голосов:

Как проверить гидравлическую подушку двигателя?

Подвеска двигателя с гидроопорами

Силовой агрегат крепится к кузову на эластичных опорах. Они поглощают вибрации, чтобы те не передавались на кузов и не становились источниками неприятного шума в салоне. Кроме того, опоры защищают мотор от резких ударов, когда машина движется по неровной дороге.

Наиболее распространенный и дешевый вариант – резинометаллические опоры. Название говорит само за себя: две пластины и резиновая проставка между ними. Иногда для большей жесткости внутри подушек устанавливают пружины, а для смягчения ударов – буферы. Такие довольно простые элементы эффективно гасят колебания далеко не во всем рабочем диапазоне двигателя.
Более гибко реагируют на изменение оборотов гидравлические опоры.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать На минимальных оборотах для эффективного гашения колебаний подушка должна быть мягкой. С ростом оборотов при движении автомобиля увеличивается амплитуда колебаний – в этом случае надо, чтобы подвеска двигателя стала жестче.
Принципом действия гидроопора напоминает обычные амортизаторы. Колебания гасит рабочая жидкость, перетекающая из одной камеры в другую. Они заполнены пропиленгликолем (в народе – антифриз). При малых перемещениях силового агрегата (работа мотора на холостом ходу) колебания сглаживает подвижная мембрана – мягкая опора демпфирует вибрации двигателя, передаваемые на кузов.
Растут обороты коленвала и скорость – вместе с ними увеличивается и амплитуда колебаний. Мембрана уже не справляется с возросшей нагрузкой, и в работу вступает дроссельное устройство. Под давлением жидкость через его каналы перетекает из верхней камеры в нижнюю – жесткость и энергоемкость опоры увеличиваются.

Принцип работы современной гидроопоры с механическим управлением:

а) на холостом ходу, опора мягкая:
1 – нижняя (расширительная) камера;
2 – дросселирующий канал;
3 – верхняя (рабочая) камера;
4 – подвижная мембрана;
5 – корпус гидроопоры;
6 – канал демпфирующей жидкости.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

б) в движении, опора жесткая:
в движении, опора жесткая

Гидроопоры для каждой модели двигателя настраивают отдельно. Рабочую характеристику задают, изменяя диаметр и длину канала дросселирующего устройства. Существуют варианты «подушек» с электронным контролем, они сложнее по конструкции, зато быстрее реагируют на изменения режимов.
Для примера возьмем опоры с электровакуумным приводом. Блок управления двигателем получает информацию с датчика положения коленвала, учитывает скорость автомобиля и подает питание на электромагнитный клапан трубопровода, идущего от впускного коллектора к опоре. Появившееся разрежение вытягивает мембрану демпфера и открывает канал, по которому жидкость перетекает из верхней камеры в нижнюю – в этом случае подушка мягкая.
Поднялись обороты двигателя, автомобиль тронулся с места – электроника перекрывает вакуумный канал и соединяет его с атмосферой. Разрежение в опоре падает, под действием атмосферного давления мембрана поднимается вверх и запирает отверстие между верхней и нижней камерами.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать Единственный оставшийся у жидкости путь – через спиральные каналы дросселирующего устройства. При этом сопротивление растет, соответственно жесткость подушки увеличивается, что позволяет эффективно противостоять вибрациям большей амплитуды – например, при движении по неровной дороге.

Принцип работы гидроопоры с электронным управлением:

а) на холостом ходу, опора мягкая:
1 – мембрана демпфера;
2 – нижняя (расширительная) камера;
3– дросселирующий канал;
4 – верхняя (рабочая) камера;
5– корпус гидроопоры;
6– спиральный канал дроссельного устройства;
7 – штуцер для подачи разрежения.

б) в движении, опора жесткая:
в движении, опора жесткая

Существует аналогичная конструкция с электронным управлением, но без вакуумной магистрали. На минимальных оборотах канал, соединяющий воздушную полость подушки с атмосферой, открыт. При колебаниях силового агрегата рабочая жидкость свободно перетекает из верхней камеры в полость над воздушным каналом и обратно.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать При этом мембрана легко прогибается и вытесняет излишки воздуха наружу. При движении электромагнитный клапан перекрывает канал, соединяющий воздушную полость с атмосферой. Резиновая мембрана воздушной камеры перестает прогибаться, и жидкость начинает просачиваться из верхней в нижнюю полости через дросселирующее устройство.

Как проверить подушки двигателя

Если двигатель жёстко прикрепить к кузову, то вибрация внесёт огромный дискомфорт в управление транспортным средством. Чтобы избежать этого, мотор крепят к кузову, используя подушки специальной конструкции, которые рассчитаны на вес силового агрегата и амортизируют колебания. Также это позволяет защитить двигатель от жёстких колебаний, которые возникают при движении по пересеченной местности. Но не зная, как проверить подушки двигателя, трудно обеспечить их своевременную замену.

Что указывает на износ подушек двигателя

Возникновение проблем с подушками обычно обусловлено появлением в процессе эксплуатации лишних шумов или вибраций:

  • стук в моторном отсеке при запуске двигателя и неустойчивых оборотах, который пропадает при увеличении вращения коленвала;
  • появление неприятного шума в подкапотном пространстве при движении по пересеченной местности;
  • вибрации, ощутимые рычагом управления коробкой передач на холостом ходу;
  • нестабильная работа трансмиссии при переключении передач, на скорости;
  • посторонние звуки в местах крепления КПП при преодолении неровностей;
  • появление вибрации на рулевом колесе при работающем моторе.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

При обнаружении подобных недостатков проводят диагностику подушек двигателя. Для этого можно поехать на ближайшую станцию технического обслуживания или провести эту работу самостоятельно.

ВАЖНО! Посторонний звук должен отличаться от звуков, сопутствующих поломкам ходовой части машины, часто появляющимся при движении по пересеченной местности.

Как проверить состояние подушек

Перед проверкой опор нужно разобраться с конструктивными особенностями силовой установки автомобиля. Подушек может быть две или четыре. Они могут иметь механическое или гидравлическое исполнение.

ВНИМАНИЕ! На дорогих автомобилях гидравлические опоры двигателя имеют регулировку жёсткости и контроллеры работоспособности подушки, которые при поломке узла сообщают информацию на бортовой компьютер.

Разобравшись с техническими особенностями, открывают капот и производят осмотр опор мотора.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать При выявлении трещин на подушках последние заменяют. Далеко не всегда удаётся из подкапотного пространства увидеть наличие проблемы. В таком случае пользуются более сложным, но информативным способом:

  • переднюю часть авто поднимают и сооружают опорную плоскость для двигателя;
  • постепенно опуская машину, снимают напряжение с подушек до тех пор, пока мотор не перестанет опираться на них;
  • после этого проверяют монтировкой наличие люфта в опоре (его не должно быть) и визуально обследуют подушки со всех возможных сторон.

Отсутствие зазоров в креплении двигателя и целые поверхности опорных узлов говорят об отсутствии явных дефектов. Причина может быть скрытой или связана с другими деталями автомобиля. Но в 90% случаев неисправная подушка будет иметь внешний признак поломки. Внутренние детали узла (спицы, мембраны) при выходе из строя разрушают резиновые поверхности опор, образуя внешние дефекты.

Существует также более опасный способ определения неисправности, который не даёт объективной оценки.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать Его выполняют при одновременном нажатии двух педалей на авто, оборудованном автоматической коробкой (при включённой передаче). В зависимости от того, будет ли двигатель оставаться на своём месте или резко подпрыгивать, принимают решение о возможном наличии дефекта. Опасность такой методики очевидна и её использования для выявления дефекта не рекомендуется.

Соизмерив свои возможности, каждый принимает решение о необходимости проводить диагностику опор двигателя самостоятельно или обращаться за помощью к специалистам.

Наличие посторонних шумов при работе двигателя в тех или иных режимах требует обязательного выявления истинной причины неисправности. Эксплуатация транспортного средства со стуками и излишней вибрацией может привести к серьёзным поломкам, устранение которых превысит стоимость опор в несколько раз. Устранение неисправности на ранней стадии обойдётся дешевле и не отразится на других узлах автомобиля.

Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать?

Редкий современный мотор не опирается под капотом на гидравлические подушки, дабы минимально беспокоить своими вибрациями водителя и пассажиров.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать Чем хороши такие опоры, когда они появилась в автопроме, как эволюционируют и… когда исчезнут?

То, что колеблющиеся детали механизма нужно виброизолировать от неподвижных, было ясно еще древним римлянам, который аж в первом веке до нашей эры догадались подвесить «кузов» повозки к шасси с колесами на ремнях из толстой амортизирующей кожи. В автомобилестроении резиновые демпферы для установки двигателя на шасси внедрил Уолтер Крайслер в конце 20-х годов прошлого столетия – изначально для моделей Plymouth. Виброизоляция была хорошим конкурентным преимуществом, поэтому технологии даже придумали маркетинговое название Floating power. В Европе пионером внедрения резиновых демпферов стал Ситроен, который купил права на технологию у Chrysler для внедрения её в конструкцию Traction Avant.

Резиновая подушка крепления двигателя долгие десятилетия оставалась одной из самых консервативных деталей любого автомобиля, а ее эволюции были крайне малозаметны. И в наши дни по дорогам ездит все еще немало машин (УАЗы, Волги, Москвичи), чьи опорные подушки моторов представляют собой простейший монолитный резиновый брусок или диск.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

В принципе, для того, чтобы вибрации двигателя не разрушали стальной каркас кузова и не вызывали хронической морской болезни у водителя, этих примитивных резиновых «чурок» вполне достаточно. Однако рост требований к комфорту внутри автомобиля породил некоторое их развитие – инженеры играли с формой демпферов, делали сэндвичи из резины разной упругости, включали в структуру стальные пружины. Это дало свои плоды – опоры стали работать в более широком диапазоне колебаний и нагрузок: на разных по силе и направлению нагрузках в работу включались разные элементы резиновых модулей, обеспечивая, когда надо, повышенную эластичность или, наоборот, повышенную жесткость:

Однако в середине 80-х годов ХХ века европейские автопроизводители начали внедрять в свои модели резино-гидравлические опоры двигателей. Так, одним из первых автомобилей, примеривших гидроопору, был Mercedes-Benz W124. В отличие от чисто резиновых, они демпфировали колебания в более широком диапазоне частот и амплитуд, действуя по принципу амортизатора – гася вибрации за счет сопротивления жидкости, продавливаемой через калиброванные дросселирующие отверстия.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Никакой революции в автопроме резино-гидравлические опоры не вызвали – к периоду их появления инженеры давно научились хорошо просчитывать обычные резиновые подушки под конкретные двигатели с их особенностями распределения колебаний и вибраций, и работали они весьма эффективно. Но конструкции с гидравликой несколько более точно настраивались под характеристики двигателя, чем чисто резиновые. Одну резино-гидравлическую опору на двигатель (реже две) стали ставить, перераспределяя на нее нагрузки так, чтобы улучшить демпфирование и продлить жизнь соседним опорам с обычной структурой, из простой резины.

Устройство и диагностика​

Устройство гидравлической части опоры двигателя несложное. Внутри нее, под основным несущим резиновым упором (как у опоры без гидравлики), имеются две расположенные одна над другой камеры-отсека, заполненные жидкостью. Камеры разделены резиновой демпфирующей стенкой-мембраной, но также они сообщаются между собой через небольшое отверстие – дросселирующий переток.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать На малых амплитудах вибраций колебаниям сопротивляется мембрана, на больших – вступает в работу канал-переток. В сущности, у такой опоры имеется два «поддиапазона», в которых она проявляет разные демпфирующие характеристики.

Несмотря на то, что жидкость в вышедшей из строя опоре обычно черная от резиновой пыли, гидравлическая часть опоры редко страдает от физического износа – как правило, первым сдается резиновый блок, теряя с возрастом упругость из-за частичных отслоений от металла, микроразрывов и трещин.

Важно понимать, что жидкость и вообще вся гидравлическая часть в резино-гидравлической опоре играет все же не ведущую роль, а вспомогательную. Массу двигателя, как в случае с обычными резиновыми опорами, держит мощный упругий резиновый элемент. И если жидкость по какой-то причине покинет опору (что иногда случается из-за прорыва эластичного дна или из-за утечки по завальцовке частей корпуса), то катастрофы не произойдет – разве что повысится уровень вибраций по кузову.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать И не факт, что даже во всем диапазоне оборотов – обычно дефект заметнее на холостых.

Однако затягивать с заменой опоры все же не стоит – усилившаяся амплитуда раскачки двигателя заставляет его при запуске или наборе оборотов под нагрузкой биться о неподвижные элементы подкапотного пространства, от чего могут пострадать разные патрубки, шланги, провода. Да и остальные, обычно еще вполне живые, опоры начинают интенсивно изнашиваться после смерти ведущей, гидравлической.

Если взять опору за рабочую часть (ту, к которой прикручивается кронштейн, соединяющий ее с двигателем) и покачать (за опору в чистом виде или за сам двигатель непосредственно), то ее «гидравлическую сущность» вы никак не ощутите – только обычную резиновую упругость. Поэтому визуально неисправности в резино-гидравлической подушке обычно невозможно обнаружить. Ну, за исключением случаев откровенно текущей из нее жидкости… И новая опора, и убитая отвечают определенной упругостью на приложенное вручную усилие – без опыта или хотя бы сравнения с аналогичной машиной с заведомо исправной опорой найти проблему в одиночку сложно для неспециалиста, хотя опытный механик делает это легко.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Поэтому для диагностики исправности подушки в гаражных условиях требуется понаблюдать за поведением опоры в условиях, приближенных к рабочим, когда помощник газует под нагрузкой (включение режима «D» или легкое приотпускание сцепления на ручнике). Контролируется амплитуда раскачки двигателя и возможное касание центральным осевым крепежом опоры ее обоймы (корпуса), что недопустимо:

Ремонт резино-гидравлических опор не практикуется. Они неразборные и запчастей к ним в продаже нет. Хотя существует гаражная практика замены опор на похожие (не будем употреблять термин «аналогичные») от других моделей и даже марок машин. У опор переделывают крепления – пересверливают отверстия, изготавливают переходные пластины и т.п.

В принципе, при использовании опор от другой машины с двигателем сопоставимой мощности и массы подобные ухищрения в целом работоспособны и допустимы от безысходности. Разве что крайне нежелательно использовать на продольно расположенных моторах подушки от поперечно расположенных, и наоборот – нагрузки на сдвиг и сдавливание у них рассчитаны совершенно по-разному, и работают такие опоры при нештатной установке некорректно – либо не гасят вибрации, либо быстро разрушаются.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Пик развития и… грядущее исчезновение

При создании некоторых моделей авто высокого класса инженеры пошли еще дальше, добавив к резино-гидравлической опоре систему из двух-трех клапанов, управляемых по команде электроники импульсами тока, вакуумом или подводимым извне давлением масла в зависимости от оборотов и нагрузки на двигатель. В частности, подобная конструкция применяется на Lexus RX с 1998 года.

20 лет спустя внедрили опоры с бесступенчато-изменяемыми характеристиками – с ферромагнитной жидкостью и катушкой, создающей магнитное поле, которое меняет вязкость – тут пионером стал Porsche 911 GT3 2010 года. Оправданность таких радикальных усложнений в далеко не самом функционально важном узле машины – вопрос дискуссионный, но в некоторых случаях навороченные конструкции однозначно обоснованы. Например, в автомобилях, двигатели которых оснащаются системой отключения части цилиндров и скачкообразно меняют свои вибрационно-резонансные характеристики. Активные опоры могут менять свою упругость импульсно, с высокой частотой – синхронно с вибрацией двигателя, но в противофазе к ней – и гасить колебания, как наушники с шумоподавлением гасят внешний шум.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Интересно, что исследования в области разработки подобных активных гидроопор (с ферромагнитной жидкостью и синхронизацией изменения ее свойств с источником вибраций в реальном времени) проводились и в СССР с 80-х годов ХХ века – в частности, в Институте машиноведения им. Благонравова Российской академии наук. Правда, в отечественном автопроме ничего из тех разработок так и не было реализовано – системы активного подавления вибраций применялись в промышленности, в энергетике, в станкостроении.

Впрочем, наиболее сложные и дорогостоящие управляемые опоры автомобильных двигателей, похоже, достигли своего пика развития. И не потому, что идеи для более продвинутых решений исчерпаны, а по причине грядущего вытеснения двигателей внутреннего сгорания электрическими. В эпоху электромобилей сложным управляемым опорам с плавно изменяемыми характеристиками придется уйти в прошлое, поскольку идеально сбалансированный ротор электромотора не порождает такого количества разнонаправленных сил инерции первого и второго порядков и моментов от них, как классические ДВС, в которых движутся поршни, шатуны и коленвал.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Проверка подушек двигателя без их снятия с автомобиля

Своевременная профилактика – залог долгой службы автомобиля и безопасности в процессе его эксплуатации. По этой причине каждому водителю желательно следить за своей машиной самостоятельно. Для комплексного выполнения плановых операций знание того, как проверить исправность подушек двигателя, будет совсем не лишним.

Виды и типы подушек двигателя

Прежде чем что-либо проверять, необходимо также понимать назначение детали, какие неисправности элемента могут возникнуть, а также какие признаки имеет поломка. Как известно, двигатель достаточно много весит и во время работы вибрирует. Это значит, что если ДВС жестко прикрепить к кузову автомобиля, тогда все вибрации будут передаваться на последний.

Во время движения по неровностям места крепления силового агрегата испытывают значительные нагрузки. Жесткое крепление к кузову будет означать, что крепежи и место их установки начнут быстро разбиваться.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать Чтобы общая конструкция была надежной и сохранялся комфорт, для крепления ДВС используются специальные опоры.

Если отрыть капот, то можно сразу увидеть верхнюю (правую опору). Остальные находятся с нижней стороны мотора. Опять же, точки размещения зависят от модели авто, типа двигателя и коробки передач. В большинстве случаев подушки двигателя состоят из резинового корпуса и металлических крепежных деталей.

Иногда вместо резины используется полиуретан, который отличается большей износостойкостью. В дорогих автомобилях устанавливаются более сложные и современные варианты – гидравлические. Эффективность гашения вибраций, естественно, намного выше.

Состоят такие опоры из двух камер, между которыми расположена мембрана. В качестве наполнителя в камерах используется либо пропиленгликоль, либо специальная жидкость (гель). Во время работы, в зависимости от дорожных условий (например, на неровностях), она переливается из одной камеры в другую по специальным каналам, а общая жесткость подушки благодаря такой конструкции динамично меняется.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать

Гидроопоры бывают разные:

  • С электронным управлением. Компьютер меняет жесткость опоры, принимая и обрабатывая сигналы – вибрации, сила которых меняется в зависимости от ситуации. Жидкость внутри такой подушки часто содержит частицы металла и плотность меняется под воздействием магнитного поля. Благодаря таким технологиям удается достигнуть максимального комфорта в салоне авто независимо от режима работы двигателя и условий на дороге;
  • С механическим управлением. Более простой вариант. Технические характеристики задаются еще на этапе сборки. От них зависит, в каком режиме будет максимальная польза: на холостом ходу или на разных режимах работы мотора.

Разумеется, высокотехнологичные устройства устанавливаются на очень дорогие авто. На бюджетных вариантах, а тем более на старых советских моделях, установлены простые резинометаллические опоры. В случае поломки или износа (обычно выдерживают около 100 000 км. пробега) их просто меняют. А гидравлика может быть отремонтирована.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать Причем даже своими силами. Однако перед тем, как снимать опоры, нужно знать, как проверить гелевую подушку двигателя, резиновую и т.п.

Признаки и причины неполадок подушек двигателя

Основные признаки неисправностей подушек (опор) двигателя такие:

  • сильная вибрация на руле при работе двигателя;
  • стук в области установки коробки передач во время езды по неровностям;
  • рывки в трансмиссии во время езды и переключении передач на большой скорости;
  • стук под капотом во время преодоления неровной дороги, а также на холостом ходу и при изменении нагрузки во время работы двигателя;

При появлении этих признаков стоит провести диагностику подушек. Сделать это можно самостоятельно.

Проверка подушек двигателя своими руками

Произвести такую диагностику совсем не сложно. Даже в том случае, если на авто применены гидравлические подушки.Как проверить гидравлическую подушку двигателя: Гидроопора двигателя: как устроена, как её диагностировать и можно ли ремонтировать Главное, нужно знать, как проверить правую подушку двигателя правильно, а также продиагностировать остальные. Сделать это можно несколькими способами, которые лучше применить совместно друг с другом для постановки более точного диагноза.

  • Первый способ хорош для гидравлических опор. Установив автомобиль на ровную поверхность, нужно открыть капот и завести двигатель. Потом попробовать слегка тронуться с места.
  • Второй способ проверки такой. На заведенном моторе нужно включить передачу и трогаться на несколько сантиметров. На разных типах КПП при неисправностях подушек могут ощущаться характерные рывки.
  • Для проверки нижних опор потребуется смотровая яма, домкрат и деревянная колода высотой около полуметра. Приподняв одно колесо и заменив домкрат колодой, нужно осмотреть снизу подушки на предмет трещин, разрывов, потеков гидравлической жидкости. Разумеется, перед этим необходимо принять меры безопасности, исключив сдвиг авто с места (колодка-противооткат под заднее колесо и т.п).

Подвеска двигателя с гидроопорами

Силовой агрегат крепится к кузову на эластичных опорах. Они поглощают вибрации, чтобы те не передавались на кузов и не становились источниками неприятного шума в салоне. Кроме того, опоры защищают мотор от резких ударов, когда машина движется по неровной дороге.
Наиболее распространенный и дешевый вариант – резинометаллические опоры. Название говорит само за себя: две пластины и резиновая проставка между ними. Иногда для большей жесткости внутри подушек устанавливают пружины, а для смягчения ударов – буферы. Такие довольно простые элементы эффективно гасят колебания далеко не во всем рабочем диапазоне двигателя.
Более гибко реагируют на изменение оборотов гидравлические опоры. На минимальных оборотах для эффективного гашения колебаний подушка должна быть мягкой. С ростом оборотов при движении автомобиля увеличивается амплитуда колебаний – в этом случае надо, чтобы подвеска двигателя стала жестче.
Принципом действия гидроопора напоминает обычные амортизаторы. Колебания гасит рабочая жидкость, перетекающая из одной камеры в другую. Они заполнены пропиленгликолем (в народе – антифриз). При малых перемещениях силового агрегата (работа мотора на холостом ходу) колебания сглаживает подвижная мембрана – мягкая опора демпфирует вибрации двигателя, передаваемые на кузов.
Растут обороты коленвала и скорость – вместе с ними увеличивается и амплитуда колебаний. Мембрана уже не справляется с возросшей нагрузкой, и в работу вступает дроссельное устройство. Под давлением жидкость через его каналы перетекает из верхней камеры в нижнюю – жесткость и энергоемкость опоры увеличиваются.

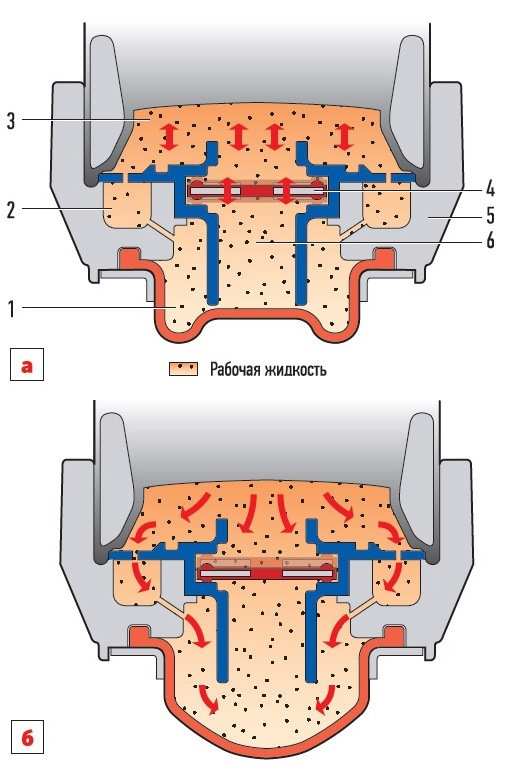

Принцип работы современной гидроопоры с механическим управлением:

а) на холостом ходу, опора мягкая:
1 – нижняя (расширительная) камера;
2 – дросселирующий канал;
3 – верхняя (рабочая) камера;
4 – подвижная мембрана;
5 – корпус гидроопоры;
6 – канал демпфирующей жидкости.

б) в движении, опора жесткая:
в движении, опора жесткая

Гидроопоры для каждой модели двигателя настраивают отдельно. Рабочую характеристику задают, изменяя диаметр и длину канала дросселирующего устройства. Существуют варианты «подушек» с электронным контролем, они сложнее по конструкции, зато быстрее реагируют на изменения режимов.
Для примера возьмем опоры с электровакуумным приводом. Блок управления двигателем получает информацию с датчика положения коленвала, учитывает скорость автомобиля и подает питание на электромагнитный клапан трубопровода, идущего от впускного коллектора к опоре. Появившееся разрежение вытягивает мембрану демпфера и открывает канал, по которому жидкость перетекает из верхней камеры в нижнюю – в этом случае подушка мягкая.
Поднялись обороты двигателя, автомобиль тронулся с места – электроника перекрывает вакуумный канал и соединяет его с атмосферой. Разрежение в опоре падает, под действием атмосферного давления мембрана поднимается вверх и запирает отверстие между верхней и нижней камерами. Единственный оставшийся у жидкости путь – через спиральные каналы дросселирующего устройства. При этом сопротивление растет, соответственно жесткость подушки увеличивается, что позволяет эффективно противостоять вибрациям большей амплитуды – например, при движении по неровной дороге.

Принцип работы гидроопоры с электронным управлением:

а) на холостом ходу, опора мягкая:
1 – мембрана демпфера;
2 – нижняя (расширительная) камера;
3– дросселирующий канал;
4 – верхняя (рабочая) камера;
5– корпус гидроопоры;
6– спиральный канал дроссельного устройства;
7 – штуцер для подачи разрежения.

б) в движении, опора жесткая:
в движении, опора жесткая

Существует аналогичная конструкция с электронным управлением, но без вакуумной магистрали. На минимальных оборотах канал, соединяющий воздушную полость подушки с атмосферой, открыт. При колебаниях силового агрегата рабочая жидкость свободно перетекает из верхней камеры в полость над воздушным каналом и обратно. При этом мембрана легко прогибается и вытесняет излишки воздуха наружу. При движении электромагнитный клапан перекрывает канал, соединяющий воздушную полость с атмосферой. Резиновая мембрана воздушной камеры перестает прогибаться, и жидкость начинает просачиваться из верхней в нижнюю полости через дросселирующее устройство.
