Где находится блок управления двигателем: Что такое ЭБУ в автомобиле. Где находится, а также пару слов о прошивке

Где расположен блок управления двигателем в автомобиле

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т.п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять.

Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Содержание статьи

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Что касается недостатков, электронные системы и блоки управления более уязвимы, так как боятся попадания влаги и перегревов. Также на них негативно влияют значительные перепады напряжения в бортовой сети, короткие замыкания в результате повреждения изоляции проводов и т.д.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Рекомендуем также прочитать статью о том, что такое чип-тюнинг двигателя и топливные карты. Из этой статьи вы узнаете о коррекции топливных карт во время тюнинга (перепрошивки) электронного блока управления двигателем для повышения мощности, крутящего момента и приемистости ДВС, а также в целях экономии горючего.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т.д.

Читайте также

• Чип-тюнинг и топливные карты

  Топливные карты, чип-тюнинг и тюнинг-бокс. Влияние ЭБУ на состав рабочей смеси. Зависимость показателя AFR от различных режимов работы двигателя, детонация.

Где находится блок управления двигателем Haval F7. Где находится?

Может пригодиться, у другана возникла нужда узнать, где находится блок управления двигателем Haval Ф7 в машине. С легкостью нашел, в видео-ролике вы разберетесь где расположен блок управления двигателем Haval Ф7.

Комментарии и уточнения где находится блок управления двигателем Haval F7

Тихо

Здравствуйте я из Мариупля

Татьяна

И от меня спасибо.помог дружище.удачки всем на дорогах!

Едуард

Что за кнопка стеклоподемника?

Минас

очень круто, подскажите у меня А6 С6 2010г 3.

0TDI когда включаю кондиционер идет запах выхлопа в салон, выключаю кондц. запах уходит…что может быть?

Лорд

Братан! Подскажи пожалуйста, загорелся чек, с первого раза плохо заводится, иногда глохнет без причины.В чём может быт причина? Авто калина.

Camey

… Проверка РХХ на снятой заслонке — чисто декларативный способ, ведь при работе двигателя им управляет ЭБУ на основе сигналов других датчиков. Тут он может работать штатно, а на реальном двигателе гнать такую пургу!!! Ещё — на практике часто наблюдаются отказы ШРов (окисление контактов), самой проводки (переломы), межсемейные замыкания и т.п. Есть где голову свернуть…

принц

Супер, молодцы

Олексий

Мордовия привет!!! Привет соседи. Я с Нижегородской обл. Частенько к вам на работу гоняю. Замечательные люди. Подписка, однозначно.

Салем

Большое спасибо! очень наглядно

Рауль

А цену шо трудно сказать или тебе её подарили ааа!!!

Сява

И? Какой из шрусов хрустит? Хрень и бездарность.

Гейлорд

*ПРИВЕТ ДАРЮ ТЕБЕ ПОДПИСКУ ИПАЛЬЧИК ВВЕРХ — ДРУЗЬЯ НАВСЕГДА!!!*

Bryce

Что с люминисцентом разобрался?

Янки

а шо газэль еще и заводится?

Benji

Вот такая daewoo nexia подходит этот вариант

Jarid

где можно такие пр иобрести?

Аревик

Здравствуйте, а если загорелся индикатор низкого уровня масла и я сразу же долил, это считается что я прозевал уровень?

Престон

Что самое достойное из led птф попадалось? Чтобы как доп.свет использовать.

Imogen

Супер видео у вас! такие тонкости рассказываете, которым в автошколе не научат)

Бик

Поставь нормальную резину

Жума

Взял бы 5ку уже..

Jacquelin

Молодец мужик, причём тут музыка когда всё показывает.

Миргуль

Герметиком зря, он пойдёт в оборот вариатора, часть до попадёт. Нужна новая прокладка и всё

Итвинов Игнат

молодец Валера молодец!!!

Иосиф Тренч

как тебя в вк найти?

Дэн

Кудлатый мишка? молодец!

Malinda

тайна и загадка. .. конечно тебе непонятно, тыж ‘лепила’ иди учись!

Аманбек

Классная идея. Никогда раньше не обращал внимания, просто снимал шаровую и вытаскивал ШРУС. Вы показали новые для меня знания. Возможно когда-то они и пригодятся. Новый, свежий взгляд.  :) Спасибо!

Лоуренс

Привет! Отличное продолжение ремонта. Лайк друг!

Айнара

Сибирь большая

Электронный блок управления двигателем М230.Е3

Предназначен для систем управления дизельными двигателями с традиционной системой топливоподачи

Описание

Блок управления двигателем М 230.Е3 ЗАО предназначен для управления дизельными двигателями КамАЗ и ЯМЗ с топливной аппаратурой «Компакт-40» и обеспечивает выполнение норм Евро-3. Управление рейкой ТНВД осуществляется магнитным линейным приводом.

Назначение и устройство

Блок управления двигателем выполнен в малогабаритном герметичном корпусе, имеет современный дизайн, оборудован двухсекционным разъемом с разбивкой на секции жгутов двигателя и кабины.

ЭСУД М 230.Е3 предназначен для:

• преобразования и обработки первичной информации, поступающей от датчиков;
• реализации алгоритмов управления двигателем;
• диагностики компонентов системы управления двигателем;
• формирования сигналов управления исполнительными механизмами;
• запоминания кодов неисправностей;
• поддержки диагностического канала обмена данными с диагностической аппаратурой дизельных двигателей с традиционной системой топливоподачи, отвечающим требованиям ЕВРО-3, напряжением бортовой сети 24 В.

Средства диагностики и программное обеспечение ЭСУД

Для обеспечения надежной работы и сервисного обслуживания блока управления двигателем М 230.Е3 АО «Автокомпоненты и оборудование» серийно поставляет средства диагностики, тестирования и сервиса. В том числе диагностический комплекс АСКАН 10. Персонал станций техобслуживания обучен к его использованию для диагностики и настройки электронных систем управления двигателем. Тестер АСКАН 10 позволяет:

• программировать электронные блоки управления двигателем М 230.Е3
• подстраивать внешние характеристики двигателей ЯМЗ и КАМАЗ
• диагностировать электронные двигательные и автомобильные системы управления на станциях технического обслуживания и в полевых условиях
• выполнять обновление программных модулей с помощью персонального компьютера с использованием Интернет-технологии, сохранять накопленные данные в энергонезависимой памяти прибора

Установка

ЭСУД М 230.Е3 может быть установлен на автомобили МАЗ и автобусы ЛИАЗ вместо штатного электронного блока управления двигателем производства ОАО «Элара». В этом случае для подключения к жгуту системы управления используется переходник.

Способ крепления, крепежные элементы и установочные размеры аналогичны блоку управления двигателем производства ОАО «Элара».

Преимущества

• при колебаниях оборотов ± 25 — 75 об/мин. система управления двигателем автоматически, без вмешательства программиста, подстраивается под заводские регулировки ТНВД
• после автоподстройки колебания оборотов на холостом ходу составляют ± 10 об/мин блок ЭСУД М 230.Е3 не требует привязки к ТНВД
• блок управления двигателем М 230.Е3 сохраняет работоспособность при повышении напряжения в бортсети автомобиля до 45 В в течение 5 мин.
• ЭСУД М 230.Е3 работает при зазорах датчиков частоты вращения в пределах: 0,1 – 2,5 мм и любых сочетаниях значений зазоров по датчикам
• для надежной работы системы управления двигателем М 230.Е3 не требуется экранирования каких-либо жгутов
• с электронным блоком управления двигателем М 230.Е3 используется компактный, серийно выпускаемый диагностический тестер АСКАН 10
• персонал станций техобслуживания обучен к его использованию для диагностики и настройки
• тестер позволяет: программировать блоки управления, подстраивать внешние характеристики двигателей, диагностировать двигатель и автомобильные системы управления. Обновление программных модулей производится с использованием Интернет-технологии.

Таким образом, использование ЭСУД М 230.Е3 и диагностического тестера АСКАН-10 позволяет частично компенсировать технические недостатки топливоподающей аппаратуры, повысить надежность двигателей ЯМЗ, снизить затраты на обслуживание и содержание автомобиля.

Дополнительные возможности

• резервные аналоговые и дискретные входы обеспечивают расширение возможностей системы управления двигателем
• резервные силовые ШИМ-выходы для подключения клапанов перепуска ОГ (WG) и рециркуляции OГ для управления рециркуляцией отработанных (выхлопных) газов
• обеспечивается подключение двух термопар с функциями диагностики
• дополнительная энергонезависимая память для записи состояния системы — «черный ящик». Подсчет моточасов и контроль времени превышения предельно допустимых значений оборотов, температур и давлений.
• реализовано два интерфейса CAN
• модуль связи с внешним оборудованием отладки и контроля обеспечивает обмен данными по К-линии или CAN-интерфейсу. Эти же линии связи используются для отладки калибровочных величин и модификации программного обеспечения контроллера в режиме реального времени. Имеются отлаженные модули для работы по САN-интерфейсу с коробкой-автомат ф. Voit, диагностическими приборами, а так же с датчиками, имеющими САN-интерфейс.

Как самостоятельно заменить электронный блок управления двигателем

         Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки (которые замечаются водителем), но в памяти электронного блока ни какие коды неисправностей не фиксируются.

Основные признаки неисправностей:

— затруднённый пуск двигателя. Нормальным считается пуск, когда двигатель заводится с одной — трёх попыток. При этом стартер должен быть включен по 10 — 15 секунд, с перерывом между попытками в одну минуту. При этом, минимальная частота вращения коленчатого вала должна быть 60 — 80 оборотов в минуту или один оборот в секунду.

         Если при пуске двигателя напряжение батареи падает до восьми вольт ( определяется по вольтметру на щитке приборов ), то это плохие условия пуска ( низкая температура окружающего воздуха ) или ёмкость батареи меньше номинальной. Довольно часто падение напряжения связано с окислением выводов батареи. Также пуск двигателя будет затруднён при низкой температуре и высокой вязкости масла.

         С появлением данного признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, датчик положения коленчатого вала, датчик температуры охлаждающей жидкости, регулятор холостого хода, герметичность форсунок, засорение форсунок, неисправности в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания). Отсутствие необходимого давления топлива, в следствие неисправности топливного насоса или регулятора давления.



— рывки или провалы в работе двигателя. При нажатии на педаль «газа», отсутствует ожидаемое ускорение. Хорошо прогретый двигатель должен, при резком нажатии педали «газа», увеличивать обороты коленвала с малых (800-900 об.мин.) до больших (5000 об.мин.) не более чем за 0,75 сек.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок. Также данный признак может проявляться при разбалансировке форсунок, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания. Отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

— недостаточная приёмистость (мощность). При движении автомобиля часто используются понижающие передачи. Скорость набирается медленно. Возникает ощущение, что двигатель «не тянет, тупит».

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления. Следует проверить, полностью ли открывается дроссельная заслонка, и не забита ли система выпуска газов.

— частая детонация. Слышен резкий металлический стук, изменяющийся при открытии дроссельной заслонки. Основные факторы способствующие возникновению детонации это температура и давление в камере сгорания. А также угол опережения зажигания.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, датчик детонации, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления.

         Следует заменить воздушный фильтр. При сильно загрязнённом фильтре нарушается соответствие между воздействием на педаль «газа» и сигналом от датчика массового расхода воздуха посылаемого в блок управления.

         Температура в камере сгорания зависит от исправности системы охлаждения. В случае перегрева двигателя надо проверить уровень охлаждающей жидкости, ремень привода насоса охлаждающей жидкости, работу электровентилятора системы охлаждения, загрязнение радиатора, отсутствие паровых пробок в системе охлаждения, работу термостата.

 — задержки, подёргивания, провалы. Наиболее заметно это проявляется при трогании с места.

         При нажатии на педаль «газа», двигатель не сразу отвечает увеличением оборотов коленчатого вала. Такие задержки могут происходить на всех скоростях движения автомобиля.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).

— перебои в работе двигателя. Неравномерная работа двигателя. При изменении частоты вращения коленвала начинаются рывки особенно при увеличении нагрузки. В глушителе происходят постоянные хлопки на холостом ходу.

         Для начала необходимо проверить систему зажигания (высоковольтные провода, наконечники свечей зажигания и т.д.). Сопротивление высоковольтных проводов первого и четвёртого цилиндров должно быть не более 1 килоома (1000 ом), а проводов третьего и второго цилиндра не более 0,9 килоома (900 ом). Сопротивление свечных наконечников — в пределах 7-8 килоом (7000-8000 ом). При большем сопротивлении снижается надёжность работы системы зажигания, при меньшем — возникют электромагнитные помехи, влияющих на работу датчика положения коленвала, вследствии чего возможны пропуски зажигания.

         Нарушить правильную работу этого же датчика может намагничивание зубчатого диска синхронизации (проверяется тонкой стальной пластинкой).

         С появлением этого признака могут быть связаны следующие элементы электронной системы : расбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

 — повышенный расход топлива. Давление в шинах ниже нормы, неисправность тормозной системы (подтормаживание одного или нескольких колёс), агрессивный стиль вождения, все неисправности в двигателе, системах питания и зажигания, неисправности в системе охлаждения.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, нарушена герметичность форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

 — неустойчивая работа двигателя, остановка на холостом ходу. Подсос воздуха за датчиком массового расхода воздуха, неправильная работа регулятора холостого хода.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик положения коленвала, датчик температуры охлаждающей жидкости, датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания), нарушена герметичность форсунок.

— резкий запах бензина в системе выпуска газов. Такое явление обычно происходит при сильном обогащении рабочей смеси, а обогащение связано с пропуском зажигания. Также не рекомендуется длительная работа двигателя на холостом ходу.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения коленвала, датчик температуры охлаждающей жидкости (Датчик температуры охлаждающей жидкости), датчик кислорода, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).

— самовоспламенение топливной смеси. После выключения зажигания, двигатель продолжает неравномерно работать. Такая работа двигателя связана с повышенной температурой в камере сгорания и наличием в ней топлива. При появлении этого признака следует проверить герметичность форсунок.

 — хлопки в глушителе или во впускном трубопроводе. Хлопки во впускном трубопроводе свидетельствуют о бедной смеси. А хлопки в глушителе — смесь богатая и остатки её воспламеняются в нагретом глушителе.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Чтобы добраться до электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр), Вам необходимо выполнить следующие действия:

— Открываете капот.

— Отсоединяете провод от клеммы «минус» аккумуляторной батареи, для того чтобы вдруг, не произошло короткое замыкание, которое могло бы погубить ЭБУ.

— Открываете переднюю пассажирскую дверь.

— Откручиваете крепления боковое от консоли панели приборов автомобиля, крестовой отверткой.

— Получаете прямой доступ к блоку управления двигателем.

— Откручиваете 2 самореза, удерживающие контролер.

— Одной рукой берете блок и аккуратно тяните его в сторону двери переднего пассажира. При этом второй рукой удерживаете провода, чтобы те не упирались в ковролин.

— Отсоединяете блок от проводов. Для этого ищете, где находится фиксатор разъема в виде скобы, и оттягиваете его в сторону.

— Получаете автомобиль без ЭБУ, готовый к установке нового оборудования.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Прежде, чем установить новый блок управления двигателем на ВАЗ, стоит помнить, что для этого подходят далеко не все модели ЭСУД.

Советуем устанавливать на ВАЗ ЭБУ от компаний Ителма и Автел.



Среди достоинств таких блоков стоит выделить:

— простоту в установке;

— небольшая стоимость;

— совместимость почти со всеми моделями отечественных автомобилей, независимо от комплектации;

— блоки управления двигателями от этих производителей уже при покупке имеют штатные прошивки с последними обновлениями.

Собираете всё в обратном порядке и с новой электронной системой управления двигателем. Не забудьте подключить разъем с проводами на ЭБУ, подсоединить провод на клемму «минус» аккумуляторной батареи. Затем проверяете работу контролера. Удачи на дорогах.



У ВАС все ПОЛУЧИТСЯ

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Вам, так же будет полезна информация : Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Вам так же будет полезна информация : Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Где находится блок управления двигателем на калине?

Блок находится в нижнем отсеке центральной консоли. При неспособности владельца сразу обнаружить устройство приводим подсказку, в которой локализуем зону поиска: между радиатором отопления салона и полом Лада Калина. Наиболее быстро подобраться к «пострадавшему» модулю можно со стороны пассажирского сидения.

Где находится блок управления на калине?

На моделях Приора и Калина контроллер расположен под консолью панели приборов и закреплен на кронштейне. На автомобилях LADA 4х4 ЭБУ расположен под обивкой на левой панели передка.

Где находятся мозги на калине?

Как все уже знают ЭБУ в калине расположен довольно в непрактичном месте, а именно под радиатором печки. И естественно нет ни чего не вечного, и рано или поздно радиатор дает течь и антифриз или тосол, или дистиллированная вода заливает ваши мозги.

Где стоит Эбу Калина 2?

ЭБУ находиться напротив пассажирского сиденья за шумоизоляцией.

Где находится Эбу Калина 1?

ЭБУ находится по правой стороне консоли. Выкручиваем винты крепления блока управления. Отсоединяем разъем проводов. Монтаж проводится в обратном порядке.

Как снять разъем Эбу Калина?

Снятие ЭБУ Калины

1. Отвернуть саморез крепления заднего кронштейна контроллера к корпусу отопителя, используя крестовую отвертку.
2. Снять контроллер Калины из направляющих корпуса отопителя.
3. Выдвинуть фиксатор колодки жгута проводов системы управления двигателем.
4. Снять колодку жгута проводов системы управления двигателем.

Где находится масса двигателя на калине?

Оно находится под панелью приборов, на левой стороне корпуса отопителя. У семейства 2110 – 12 1 , 5 L и 21114 , 21124 1 , 6 L все по-другому.

Как снять мозги на гранте?

Как снять ЭБУ Лада Гранта пошаговая инструкция

Выкрутив гайки, отодвигаем ЭБУ от кузова. Теперь сжимаем фиксатор скобы крепления жгута проводов и откидываем скобу. Отсоединяем разъем от блока и аналогично отсоединяем второй жгут с проводами, после чего снимаем ЭБУ с автомобиля.

Где находятся мозги у приоры?

Эбу на Приоре находится под панелью приборов с правой стороны. Чтобы добраться до блока управления двигателем, необходимо снять пластиковую заглушку тоннеля пола у ног переднего пассажира. Именно за ней располагается контроллер, что видно хорошо на приведенном ниже фото.

Где установлен Эбу?

Под капотом.

Обычно располагается рядом с аккумулятором (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

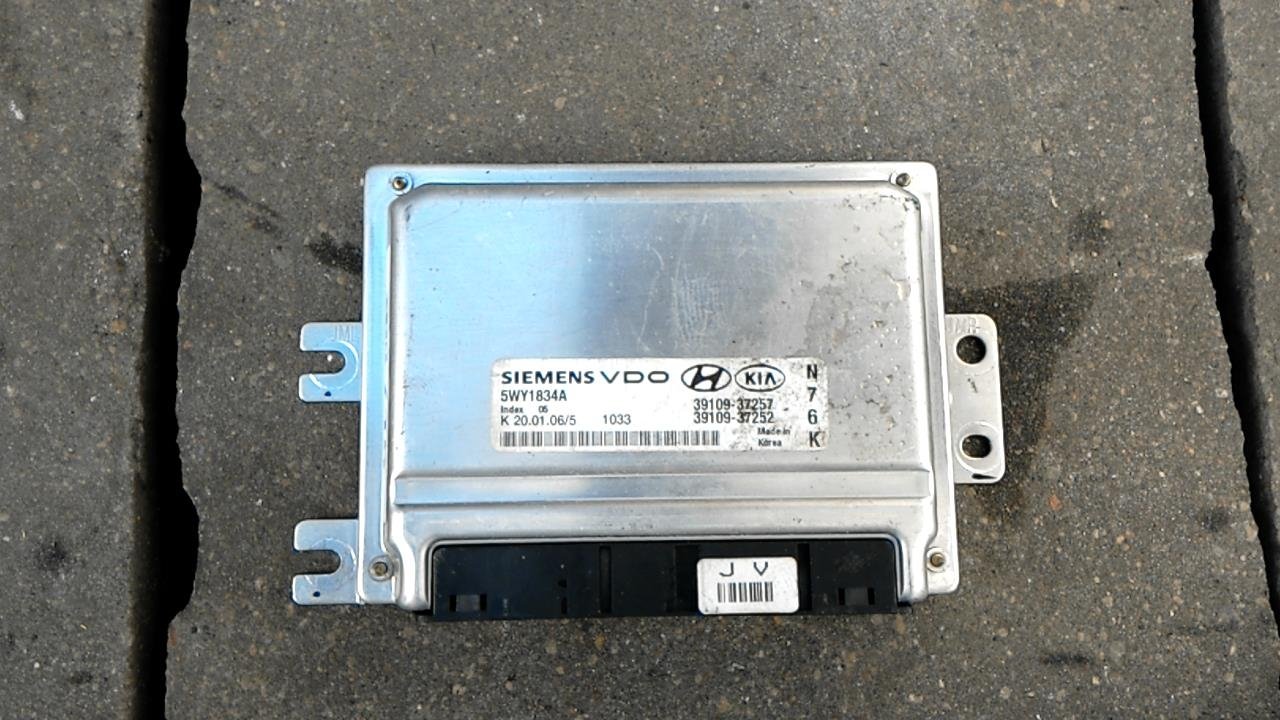

Где находится Эбу Киа Спортейдж 2?

ЭБУ расположен под консолью панели приборов. Для замены электронного блока управления вам потребуется отвертка с крестообразным лезвием.

Где находится блок управления двигателем форд фокус 2?

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком.

Где находится блок управления двигателем Лада Гранта?

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову. Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока.

Где находится блок управления двигателем Nissan Almera Classic. Где что у Авто?

На той неделе приятелю необходимо было выяснить, где находится блок управления двигателем Ниссан Альмера Классик в машине. Не сложно было найти, на видео предельно ясно видно где расположен блок управления двигателем Ниссан Альмера Классик.

Комментарии к теме где находится блок управления двигателем Nissan Almera Classic

Galatea

Отличный результат.надо тест вечером,под запись.? от друга за видео!

Казан

Вообще Молодец! Подскажи пожалуйста, а после замены сцепления педаль стала легче? И стали ли легче передачи включаться?

Тринити

где искати причину

Гонсалес Печоркин

Чего мудрить, постав те колёса 195х65 вот вам и будет увеличение клиренса. Арки позволяют. Машина с 2006года откатал штатные бриджи 185 и перешёл на 195. ничего мудрить не надо.

Elia

Посоветуйте, что Almera N16 или Almera Classic? С каким авто меньше проблем будет? Какая надежнее?

Буян

Привет!!! ро скажи сложно ли быть автоелектриком? или Вы не автоэлектроника а Диагност?) просто ко мне на сто часто заходят с вопросом электрики а я этим не занимаюсь так по мелочи…

Cadman

У меня в минус -30 не заводится со свечками короткими а с длинными с пол оборота,но летом расход с короткими меньше по моему вот их отличия)

Тал

ПОДДЕРЖИТЕ РОЛИК ЛАЙКОМ И РЕПОСТОМ, ЗА СТАРАНИЕ. СПАСИБО, ЧТО СМОТРИТЕ!!! НЕ ЗАБЫВАЕМ ПОДПИСАТЬСЯ НА КАНАЛ cCEHixFKg

Азер

Я так понимаю, можно не бояться перелить масло в коробку, главное чтоб потом все лишнее через заливную горловину вышло?

Крас

Вышло масло акку и ещё какао то

Вахдат Даирова

Володя горем убит, попался ему грубиян, Володе даже повезло, что не настучали ему по голове и не отобрали приборчик и камеру

Ориф

при подьеме или опускании стекла- рычит. не пойму где — движок или редуктор?

Andric

Ваньке привет!!!

Бонн

У меня механ никаких предпосылок два дня простояла пытаюсь выехать глохнет ну думаю холодная грею тоже самое метров двести проехал кое как глохнет именно после того как трогаешься 1500 2000 оборотов и стрела тахометра падает на ноль при этом на холостых четко заводится сразу может обратный клапан давление не держит?

Панько

Доброго времени скажите для чего Вы разбирали шкив фазовращателя

Эльдар

Еле досмотрел, думал обоссусь

Мазепа

QR20 замена масляного насоса есть видос или где глянуть может?

Сулим

Привет Андрей у меня тоже алька не работает спидометр и одометр где находится датчик скорости или что мне делать.

Чурконов Гордон

Полезное и интересное видео. Спасибо!!

Аскунтович Автандил

Диагностику проходил ошибок не показало хз почему нету лампочки(

Medusa

Привет! Александр,что будет если не взвести фазорегулятор?

Василь Вульф

Аккумулятор отсоединяли перед тем как снимать блок дроссельной заслонки? Говорят и пишут что если не снять клеммы аккумулятора то заслонку придется заново обучать. Кстати и в правду как это обучение проис ходит? Сама собой при езде настраивается или в сервисе?

Берислав Колубелов

Нихрена не везде есть такие выступы на гренке, и повороты тоже не помогают.Я промучился час наверное

Рейтер Браво

Почему бы фильтр не менять перед каддой поездкой? Видео для оленей.

Где расположен блок управления двигателем в автомобиле

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т.п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять. Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т.д.

Принцип работы ЭБУ, устройство платы и разъемы. Обработка данных ECU, CAN-шина. Причины неисправностей блока управления двигателем, ремонт или замена блока.

Назначение, устройство и принцип работы датчика положения коленчатого вала (датчика синхронизации). Как проверить и установить датчик коленвала.

Датчик температуры двигателя (ДТОЖ): особенности работы, устройство, место установки датчика. Неисправности, связанные с датчиком температуры ДВС, проверка.

Топливные карты, чип-тюнинг и тюнинг-бокс. Влияние ЭБУ на состав рабочей смеси. Зависимость показателя AFR от различных режимов работы двигателя, детонация.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Модуль увеличения мощности дизельного двигателя. Виды чип-боксов, особенности подключения и работы данных блоков. Преимущества и недостатки тюнинг-бокса.

Каждое современное транспортное средство оснащается электронной системой управления двигателем ЭСУД. Основным элементом системы является блок управления двигателем, позволяющий обеспечить оптимальную работу силового агрегата. Что это за устройство, какие функции выполняет ЭБУ, в чем заключается его принцип действия? Ответы на эти и другие вопросы касательно ЭСУД вы можете найти ниже.

Описание ЭБУ

Для начала рассмотрим описание ЭБУ двигателя автомобиля, его типовые параметры, а также расскажем, где находится девайс. Начнем с основных опций, возложенных на это устройство.

Функционал

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

• наладить наиболее оптимальный расход горючего;
• контролировать состав и соотношение вредных веществ в выхлопных газах;
• произвести контроль за показателями крутящего момента;
• обеспечить наиболее оптимальную мощность силового агрегата;
• произвести регулировку положения заслонки дросселя;
• контролировать работу системы зажигания;
• отрегулировать работу системы рециркуляции выхлопных газов;
• произвести управления фазами газораспределительного механизма;
• произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

1. Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
2. Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

• импульсы от лямбда-зонда;
• сигналы о расходе воздуха, поступающие от ДМРВ;
• о температуре работы двигателя;
• о положении коленвала, а также о частоте его работы:
• о неровной дороге;
• о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

1. Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
2. На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
3. На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
4. На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

• с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
• снижается расход воздушного потока;
• обеспечивается более упрощенный запуск силового агрегата;
• у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
• если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
3. Для оптимальной работы водитель должен заправлять только качественное горючее.
4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

Несколько фото автомобильного ЭБУ.

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).

Ни один современный автомобиль не может функционировать без ЭБУ. Электронный блок управления двигателем, по сути, является «мозгом» транспортного средства, позволяя наиболее оптимальным образом осуществлять процедуру управления двигателем. В этой статье мы подробно разберем вопрос устройства, принципа работы ЭБУ, покажем фото и видео.

Описание ЭБУ

Для начала разберемся с тем, что такое ЭБУ, где он может стоять в машине и для чего нужно это устройство. Ниже приведены фото девайса. В первую очередь рассмотрим основные функции, который выполняет этот девайс.

Плата блока управления

Функции

Электронный блок управления двигателем предназначен для приема поступающих импульсов и их обработки, а также дальнейшего перенаправления сигналов на всевозможные регуляторы и датчики. Информация, которую принимает электронная система управления двигателем, обрабатывается по определенному алгоритму. Впоследствии ЭБУ двигателя создает необходимые команды для составляющих компонентов исполнительного типа.

Благодаря тому, что в транспортном средстве имеется электронный блок управления двигателем, система позволяет оптимизировать основные параметры работы мотора, а именно:

• контролировать показатель крутящего момента;
• оптимизировать мощность ДВС для оптимальной работы;
• производить контроль состава отработанных газов;
• оптимизировать расход топлива.

Эти функции являются одними из наиболее основных, но в зависимости от модели блок может быть дополнен другими функциями. Кроме того, именно блок управления двигателем позволяет осуществить диагностику большинства систем транспортного средства при выявлении поломок. Если вы заметили, что на приборной панели загорелась лампочка CHECK, это свидетельствует о том, что в работе тех или иных систем ЭБУ зафиксировал ошибку. Чтобы получить точную информацию о неисправности, необходимо произвести диагностику блока и считать полученные коды неисправностей. Контрольная лампа системы управления двигателем позволяет вовремя выявить поломку и исправить проблему.

Диагностика ЭБУ компьютером

Где находится блок управления двигателем? Устройство стоит, как видно по фото, в торпеде автомобиля. На большинстве транспортных средств его расположение именно такое, в частности, ЭБУ стоит посредине, внутри центральной консоли. Следует отметить, что вопреки распространенному мнению, электронное управление двигателем не позволяет защитить авто от угона и кражи. Чтобы защитить авто от угона, необходимо применять дополнительные меры безопасности, о которых мы расскажем позже.

Компоненты

Из каких же элементов состоит электронное устройство для управления автомобильным ДВС:

• программное обеспечение;
• аппаратное обеспечение.

Непосредственно само программное обеспечение состоит из нескольких модулей вычислительного типа:

1. Контрольный. Данный компонент изначально настроен на диагностику, проверку и инспектирование исходящих импульсов. Кроме того, контрольный модуль позволяет корректировать сигнал, если это нужно. Следует отметить, что контрольный компонент программного обеспечения при необходимости сможет даже заглушить двигатель.
2. Функциональный. Основным предназначением функционального модуля является получение импульсов, которые поступают от различных регуляторов и датчиков. После получения сигнала функциональный модуль осуществляет его обработку, в дальнейшем формируя необходимые команды для оборудования и устройств исполнительного типа.

Схема взаимодействия блока с системами

Что касается аппаратного обеспечения, то в его состав входят различные электронные компоненты — микропроцессоры, платы и т.д. Установленный в ЭБУ аналогово-цифровой преобразователь позволяет ловить аналоговые импульсы, поступающие на устройство от различных регуляторов. В дальнейшем этот преобразователь переводить сигналы в цифровой формат, на который, собственно, и ориентирован основной микропроцессор.

В том случае, если есть необходимость в обратном преобразовании сигналов, которые исходят от процессора, то элемент преобразует и их. Помимо этого, на блок поступают и другие сигналы импульсного типа, проходящие сначала через преобразователь, который переводит их формат в цифровой.

Защита ЭБУ в автомобиле от угона заключается в установке специального резервуара или сейфа, который не позволит злоумышленнику подключиться к двигателю. Взаимозаменяемость ЭБУ — это, конечно, хорошо, ведь в случае поломки устройства автовладелец всегда сможет заменить его на новое. Однако из-за этого же у преступника есть возможность отключить автомобильный блок и установить свой собственный, который позволит обойти систему от угона авто.

Лампа Check, которой управляет ЭБУ

Принцип работы

Что касается принципа работы, то схема ЭБУ позволяет осуществлять прием импульсов от регуляторов, которых в общей сложности может быть не один десяток:

• это сигналы о расходе воздуха;
• параметры, поступающие с кислородного датчика;
• данные о положении и частоте вращения коленвала;
• импульсы о неровности трассы и т.п.

Кроме того, что блок осуществляет обработку импульсов, он также отправляет их к различным приборам:

1. На зажигание автомобиля. В зависимости от типа мотора, это может быть как одна, так и несколько катушек. Как известно, предназначение зажигания заключается в своевременной подаче искры от свечи на цилиндры ДВС.
2. Диодный индикатор на панели приборов — этот элемент предназначен для выдачи сообщений водителю и наличии ошибок. Ошибки могут касаться не только мотора, но и ЭБУ.
3. На форсунки мотора, позволяющие произвести впрыск горючей смеси в цилиндры агрегата. В данном случае частота изменения объема смеси может изменяться, поскольку это зависит от разных условий. Основную роль в данном случае играют характеристики форсунок, в частности, как они реагируют на изменения команд от блока, а также скорость их работы.
4. Тестеры. Благодаря тестерам автовладелец может подключиться к блоку управления и произвести диагностику составляющих мотора (автор видео — VideoMix).

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

1. Блок позволяет оптимизировать динамические параметры транспортного средства.
2. Понижение расхода воздуха.
3. Простота запуска двигателя.
4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
4. В автомобиль всегда нужно заправлять только качественное топливо.

Видео «Что такое ЭБУ и как произвести его замену»

Подробная инструкция по замене устройства приведена на видео (автор видео — Avto-Blogger).

Извините, в настоящее время нет доступных опросов.

Источник Источник http://krutimotor.ru/gde-nahoditsya-blok-upravleniya-dvigatelem/
Источник http://autocentrum.ru/articles/elektroshemy-i-ebu/18672-elektronnyy-blok-upravleniya-dvigatelem-ebu-chto-eto-takoe-gde-nahoditsya-princip-raboty-i-foto.html
Источник Источник Источник Источник http://labavto.com/elektronika/eby/blok-upravleniya-dvigatelem/

Что такое ЭБУ? Что это делает? Где он расположен? — Переназначение ЭБУ и тюнинг двигателя Worcester

Электронный блок управления (ЭБУ), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов. ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, который мало чем отличается от домашнего компьютера или ноутбука. ЭБУ компьютера двигателя автомобиля используется для управления двигателем, используя входные датчики и выходные компоненты для управления всеми функциями двигателя.ЭБУ бывают разных производителей, форм и размеров. Вот список самых популярных марок ECU, используемых в британских автомобилях

.

• BOSCH
• DELCO
• ДЕЛФИ
• EEC V1
• FORD
• ДЖОНСОН
• МАРЭЛЛИ
• MELCO
• MITSUBISHI
• SAGEM
• SIEMENS
• ТРИОНИК

Что делает ЭБУ?

ЭБУ требует входных данных от датчиков автомобиля, таких как датчик коленчатого вала и датчики распределительного вала, для вычисления информации с помощью программы, которая была сохранена в ЭБУ на программируемой микросхеме памяти.Программа ECU будет использовать введенную информацию датчика для вычисления необходимого выходного сигнала, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.

Для разных систем автомобиля используются разные ЭБУ. Различные используемые ЭБУ могут быть для трансмиссии, контроля тяги или ABS, AC, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которую может иметь транспортное средство. Некоторые автомобили могут включать более одного ЭБУ в один блок, называемый модулем управления трансмиссией (PCM).Эти блоки могут быть преимуществом при наличии большего количества модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для подключения к компоненту, с которым они работают.

Большинство новых транспортных средств начали использовать линию связи между различными модулями на транспортном средстве, чтобы они могли обмениваться информацией и не использовать резервные датчики. Например, датчик скорости на колесе определяет скорость вращения колеса и будет входить в ЭБУ модуля антиблокировочной системы тормозов (ABS). Вместо того, чтобы посылать множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией по сетевым линиям связи со всеми ЭБУ, которые используют эту информацию, например, трансмиссией для переключения передач, спидометром, чтобы показывать скорость автомобиль или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему автомобилю с использованием только двух линий передачи данных между блоками управления двигателем сократило количество проводов, используемых в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык между ними, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им нужен вход датчика от неисправного модуля.

ЭБУ двигателя в большинстве автомобилей подключается к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ.Это уменьшает количество необходимых проводов, и вам не нужно обращаться к каждому ECU, когда вы хотите их проверить.

Где я могу найти свой ЭБУ?

Поиск / поиск вашего ECU действительно зависит от марки и модели автомобиля. Эту информацию можно легко найти в Интернете. Мы составили список всех распространенных марок автомобилей в Великобритании и указали расположение блоков управления двигателем. Это будет регулярно обновляться.

AUDI

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.Audi R8 имеет 2 блока управления двигателем, расположенные в заднем моторном отсеке

.

BENTLEY

Continental GT Под пластиковой панелью с левой стороны моторного отсека x 2 ЭБУ

BMW

Обычно находится под капотом за панелью в задней части блока предохранителей В пластиковом ящике рядом с аккумулятором

CITROEN

Citroen AX, CS, SAXO, XANTIA, XSARA, ZX Под капотом в моторном отсеке

ФИАТ

Fiat COUPE DUCATTO, MAREA, MULTIPLA, PUNTO Внутри автомобиля, подножка переднего пассажира Под капотом в моторном отсеке

FORD

Ford ESCORT, FOCUS FIESTA GALAXY MONDEO PROBE SIERRA, TRANSIT Под пластиковой боковой обшивкой в ​​нише для ног со стороны водителя Под перчаточным ящиком на стороне пассажира Рядом с аккумулятором Внутри автомобиля, над педалями Внутри автомобиля, за центральной консолью Внутри автомобиля, за перчаточным ящиком Новый Ford Модели Diesel — N / S / F Колесная арка в пластиковом ящике

HONDA

Honda CIVIC, PRELUDE Подножка переднего пассажира под ковром или над перчаточным ящиком

HYUNDAI

Hyundai COUPE Подножка переднего пассажира под ковролином

ISUZU

Isuzu TROOPER Внутри автомобиля со стороны пассажира

LANDROVER

В пластиковом ящике рядом с аккумулятором. Внутри автомобиля под сиденьем водителя.В пластиковом ящике рядом с аккумулятором В пластиковом ящике рядом с аккумулятором Range rover Sport находятся За аккумулятором N / S / R моторного отсека

MAZDA

Mazda 6 и большинство других моделей находятся под ковриком в нише для ног со стороны пассажира. RX8 Внутренний пластиковый ящик O / S / F моторного отсека

MITSUBISHI

Модели

Evo — Над перчаточным ящиком со стороны пассажира. Shogun / L200 находятся над наружной боковой панелью со стороны пассажира

НИССАН

Nissan S13 / 300zx Внутри автомобиля, за центральной консолью Подошва переднего пассажира под ковриком Navara pre 2005 За центральной консолью Navara 2005> есть O / S / R моторного отсека X-Trial над перчаточным отсеком, 350z, 370z под капотом

PEUGEOT

Peugeot 106, 206, 306, 307, 405 и 406 205,309 Под капотом в моторном отсеке или Внутри автомобиля над рулевой колонкой

РОВЕР

Rover 200, 25D, 45D, 75D Под капотом со стороны пассажира

RENAULT

Renault 19, MEGANE, ESPACE CLIO, TRAFFIC 21 TURBO Под капотом со стороны водителя Под капотом Под капотом рядом с аккумулятором

СИДЕНЬЯ

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SKODA

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SUBARU

Модели Impreza Под ковром ниша для ног со стороны пассажира

SUZUKI

Suzuki SWIFT, BALENO, VITARA Внутри автомобиля над педалями или за перчаточным ящиком

VOLKSWAGEN

На большинстве моделей ЭБУ расположен под стеклоочистителями за пластиковой накладкой.
Т5, ЭБУ Т4 расположен под батарейным отсеком под капотом.

VAUXHAL

Модели Vectra, под пластиковой накладкой и крышкой в ​​o / s / r моторного отсека. Новые модели Vectra расположены в передней части переключателя колесной арки со стороны водителя.В моделях Zafira блок управления расположен в арке переднего колеса пассажира по направлению к переднему бамперу

.

Какая у меня марка и версия модели ЭБУ?

После того, как вы нашли и сняли свой ECU, вам, скорее всего, захочется узнать, какая у вас марка и модель ECU. На ЭБУ будет наклейка с маркой и некоторыми серийными номерами. Каждый ECU имеет свой собственный формат для идентификации модели ECU. Другой способ — использовать 2x PDF-файла ниже и найти свои автомобили, марку, модель, и в нем будет указана марка и модель вашего ECU.Если вы не уверены в марке и модели вашего автомобиля, воспользуйтесь нашим БЕСПЛАТНЫМ инструментом VRM, который находится в нижнем колонтитуле веб-сайтов. Просто введите регистрационный номер вашего автомобиля.

ЭБУ (электронный блок управления) объяснил

Что такое ЭБУ?

Использование термина ECU может использоваться для обозначения блока управления двигателем, однако ECU также относится к электронному блоку управления, который является компонентом любой автомобильной мехатронной системы, а не только для управления двигателем.

В автомобильной промышленности термин ECU часто относится к блоку управления двигателем (ECU) или модулю управления двигателем (ECM). Если этот блок управляет и двигателем, и трансмиссией, его часто называют модулем управления трансмиссией (PCM).

В этой статье мы будем рассматривать ЭБУ как блок управления двигателем.

Что делает ЭБУ?

По сути, ЭБУ двигателя управляет впрыском топлива, а в бензиновых двигателях — синхронизацией искры для ее воспламенения.Он определяет положение внутренних компонентов двигателя с помощью датчика положения коленчатого вала, так что форсунки и система зажигания активируются точно в нужное время. Хотя это звучит как что-то, что можно сделать механически (и было в прошлом), теперь это немного больше, чем это.

Двигатель внутреннего сгорания — это, по сути, большой воздушный насос, работающий на топливе. Поскольку воздух всасывается, необходимо подавать достаточно топлива для создания мощности для поддержания работы двигателя, при этом остается полезное количество, необходимое для приведения автомобиля в движение, когда это необходимо.Эта комбинация воздуха и топлива называется «смесью». Слишком много смеси — двигатель будет работать на полную мощность, слишком мало — и двигатель не сможет приводить в действие ни себя, ни автомобиль.

Важно не только количество смеси, но и правильное соотношение в ней. Слишком много топлива — слишком мало кислорода, и процесс сгорания грязный и расточительный. Слишком мало топлива — слишком много кислорода делает сгорание медленным и слабым.

Раньше в двигателях количество и соотношение смеси регулировалось полностью механическим дозирующим устройством, называемым карбюратором, который представлял собой не что иное, как набор отверстий (жиклеров) фиксированного диаметра, через которые двигатель «всасывал» топливо.С учетом требований современных транспортных средств, направленных на экономию топлива и снижение выбросов, необходимо более строго контролировать состав смеси.

Единственный способ выполнить эти строгие требования — передать управление двигателем ЭБУ, блоку управления двигателем. ЭБУ выполняет работу по управлению впрыском топлива, зажиганием и вспомогательными устройствами двигателя, используя уравнения и числовые таблицы, хранящиеся в цифровом виде, а не с помощью аналоговых средств.

Точное управление подачей топлива

ЭБУ должен иметь дело со многими переменными при выборе правильного соотношения компонентов смеси.

• Потребность в двигателе
• Температура двигателя / охлаждающей жидкости
• Температура воздуха
• Температура топлива
• Качество топлива
• Различные ограничения фильтра
• Давление воздуха
• КПД двигателя

Для этого требуется несколько датчиков для измерения таких переменных и их применения к логике при программировании ЭБУ, чтобы определить, как правильно их компенсировать.

Увеличение потребности двигателя (например, ускорение) потребует увеличения общего количества смеси.Из-за характеристик горения используемого топлива также требуется изменение соотношения этой смеси. Когда вы нажимаете педаль акселератора, ваша дроссельная заслонка открывается, позволяя большему количеству воздуха поступать в двигатель. Увеличение потока воздуха к двигателю измеряется датчиком массового расхода воздуха (MAF), поэтому ЭБУ может изменять количество впрыскиваемого топлива, сохраняя соотношение смеси в определенных пределах.

Это еще не все. Для достижения наилучших уровней мощности и безопасного сгорания блок управления двигателем должен изменить соотношение смеси и впрыснуть больше топлива при полностью открытой дроссельной заслонке, чем во время крейсерского движения — это называется «богатая смесь».И наоборот, стратегия заправки или неисправность, которая приводит к впрыскиванию меньшего, чем обычно, количества топлива, приведет к «бедной смеси».

Помимо расчета заправки топливом на основе требований водителя, температура играет важную роль в используемых уравнениях. Поскольку бензин впрыскивается в виде жидкости, прежде чем он воспламенится, должно произойти испарение. В горячем двигателе этим легко управлять, но в холодном двигателе вероятность испарения жидкости меньше, и необходимо впрыскивать больше топлива, чтобы соотношение смеси оставалось в пределах правильного диапазона для сгорания.

Flashback: До использования ЭБУ этой функцией управлял «дроссель» на карбюраторе. Эта воздушная заслонка была просто заслонкой, которая ограничивала поток воздуха в карбюратор, увеличивая разрежение на жиклерах, чтобы способствовать большему потоку топлива. Этот метод часто был неточным, проблематичным и требовал регулярной корректировки. Многие регулировались водителем вручную во время движения.

Температура воздуха также влияет на качество сгорания во многом так же, как изменяющееся атмосферное давление.

Совершенствование горения

Поскольку автомобильный двигатель большую часть времени работает на частичном открытии дроссельной заслонки, блок управления двигателем концентрируется на максимальной эффективности в этой области. Идеальная смесь, в которой сгорает все впрыскиваемое топливо и весь кислород расходуется на это сгорание, известна как «стехиометрическая» или часто как «Лямбда». В стехиометрических условиях лямбда = 1,0.

Датчик кислорода выхлопных газов (лямбда-датчик, датчик O2, датчик кислорода или HEGO) измеряет количество кислорода, оставшегося после сгорания.Это сообщает двигателю, есть ли избыток воздуха в соотношении компонентов смеси — и, естественно, впрыскивается избыточное или недостаточное количество топлива. ЭБУ считывает это измерение и постоянно регулирует количество впрыскиваемого топлива, чтобы смесь оставалась максимально близкой к лямбда = 1,0. Это известно как «работа с замкнутым контуром» и является важным вкладом в повышение эффективности за счет использования блоков управления двигателем.

Из-за действующих в настоящее время строгих норм по выбросам на двигателе имеется множество других систем, которые помогают снизить расход топлива и / или снизить воздействие на окружающую среду.К ним относятся:

• Система рециркуляции отработавших газов (EGR)
• Каталитический нейтрализатор и избирательное каталитическое восстановление
• Реакция впрыска отработанного воздуха (AIR)
• Дизельные сажевые фильтры (DPF)
• Стратификация топлива
• Впрыск присадки к выхлопным газам (например, AdBlue)
• Контроль за выбросами паров топлива (EVAP)
• Турбонаддув и наддув
• Гибридные силовые агрегаты
• Переменное управление клапаном (например, VTEC или MultiAir)
• Регулируемый впускной клапан

Каждая из вышеперечисленных систем так или иначе влияет на работу двигателя и, как следствие, должна находиться под полным контролем ЭБУ.

Как работает ЭБУ?

ЭБУ часто называют «мозгом» двигателя. По сути, это компьютер, система коммутации и система управления питанием в очень маленьком корпусе. Чтобы работать даже на базовом уровне, он должен включать в себя 4 различных области деятельности.

• Вход
  Обычно сюда входят датчики температуры и давления, сигналы включения / выключения и данные от других модулей в транспортном средстве, а также то, как ЭБУ собирает информацию, необходимую для принятия решений.
• Примером входа может быть датчик температуры охлаждающей жидкости или датчик положения педали акселератора. Запросы от модуля антиблокировочной тормозной системы (АБС) также могут быть рассмотрены, например, для применения антипробуксовочной системы.
• Обработка

После того, как данные были собраны ЭБУ, процессор должен определить выходные характеристики, такие как длительность импульса топливной форсунки, в соответствии с указаниями программного обеспечения, хранящегося в блоке.

• Процессор не только считывает программное обеспечение для принятия решения о соответствующем выходе, он также записывает свою собственную информацию, такую ​​как полученные настройки смеси и пробег.
• Выход
  После этого ЭБУ может воздействовать на двигатель, обеспечивая правильное количество мощности для точного управления исполнительными механизмами.
• Они могут включать в себя управление шириной импульса топливной форсунки, точную синхронизацию системы зажигания, открытие корпуса электронной дроссельной заслонки или включение вентилятора охлаждения радиатора.
• Управление питанием

ЭБУ предъявляет множество требований к внутреннему питанию для правильной работы сотен внутренних компонентов. В дополнение к этому, для того, чтобы многие датчики и исполнительные механизмы работали, ЭБУ должен подавать правильное напряжение на компоненты вокруг автомобиля.Это могут быть стабильные 5 Вольт для датчиков или более 200 Вольт для цепей топливных форсунок.

• Не только напряжение должно корректироваться, но и некоторые выходы должны выдерживать ток более 30 А, что, естественно, создает много тепла. Управление температурой — ключевая часть конструкции ЭБУ.

Базовая функция ЭБУ

Первым этапом работы ЭБУ фактически является управление питанием. Здесь регулируются различные напряжения и осуществляется включение ЭБУ.Большинство ЭБУ имеют сложное управление питанием из-за множества компонентов внутри, точно регулирующих 1,8 В, 2,6 В, 3,3 В, 5 В, 30 В и до 250 В от источника питания 10-15 В. Система управления питанием также позволяет ЭБУ полностью контролировать, когда он отключается, то есть не обязательно, когда вы выключаете зажигание.

После подачи правильного напряжения микропроцессоры могут начать загрузку. Здесь главный микропроцессор считывает программное обеспечение из памяти и выполняет самопроверку.Затем он считывает данные с многочисленных датчиков двигателя и преобразует их в полезную информацию. Эта информация часто передается по CANbus — внутренней компьютерной сети вашего автомобиля — в другие электронные модули.

После того, как главный микропроцессор интерпретирует эту информацию, он обращается к числовым таблицам или формулам в программном обеспечении и активирует выходы по мере необходимости.

Пример. Если датчик положения коленчатого вала показывает, что двигатель приближается к максимальной компрессии в одном из цилиндров, он активирует транзистор для соответствующей катушки зажигания.Вышеупомянутая формула и таблицы в программном обеспечении вызовут задержку или опережение активации этого транзистора в зависимости от положения дроссельной заслонки, температуры охлаждающей жидкости, температуры воздуха, открытия EGR, соотношения смеси и предыдущих измерений, показывающих неправильное сгорание.

За работой главного процессора внутри ЭБУ и активацией многих выходов наблюдает микропроцессор мониторинга — по сути, второй компьютер, который следит за тем, чтобы главный компьютер все делал правильно.Если микропроцессор мониторинга недоволен каким-либо аспектом ЭБУ, он может сбросить всю систему или полностью ее выключить. Использование процессора мониторинга стало обязательным с применением проводного управления дроссельной заслонкой из соображений безопасности, если основной микропроцессор выйдет из строя.

Диагностика ЭБУ и периферийных устройств

Сложность реализации всего этого контроля, всех этих входов и всех этих выходов требует относительно продвинутых возможностей самодиагностики — традиционная диагностика двигателя становится устаревшей.Входы и выходы ЭБУ индивидуально контролируются процессором, часто десятки раз в секунду, чтобы гарантировать, что они находятся в пределах допусков, установленных в программном обеспечении. Если показания датчика выходят за пределы этих допусков в течение заранее определенного периода времени, регистрируется неисправность и код неисправности сохраняется для извлечения техническим специалистом.

Коды ошибок

Когда код неисправности сохраняется в памяти, это обычно приводит к обходу некоторой логики в программном обеспечении, что снижает эффективность двигателя, хотя двигатель все еще может работать на базовом уровне.В некоторых случаях процедура самодиагностики обнаруживает серьезную неисправность, которая либо принципиально препятствует запуску двигателя, либо выключает двигатель в интересах безопасности.

При современной системе управления двигателем первым этапом диагностики неисправностей для технического специалиста по автомобилю является доступ к кодам неисправностей из памяти ЭБУ. Они часто хранятся в виде 5-значных буквенно-цифровых кодов, начинающихся с P, B, C или U, за которыми следуют 4 цифры. Подробности этих кодов и их описания можно найти здесь: Коды неисправностей OBDII

В дополнение к этим кодам техник может также просматривать данные датчиков в реальном времени с помощью диагностического прибора во время движения автомобиля.Это позволяет им видеть показания датчика, которые неверны, но не выходят за пределы допуска с достаточным запасом, чтобы отметить код неисправности.

Электронное управление дроссельной заслонкой

Многие люди сомневаются в необходимости электронного управления дроссельной заслонкой. Представленный в 90-х годах, теперь он устанавливается почти на каждый двигатель, производимый сегодня, но каковы преимущества перед традиционным кабелем?

До 80-х годов управление дроссельной заслонкой / акселератором в основном осуществлялось с помощью кабеля от педали к карбюратору.Скорость холостого хода устанавливалась простым регулированием винта, чтобы дроссельная заслонка оставалась слегка открытой, пока двигатель не работал на холостом ходу правильно. Этот простой метод требовал регулярной регулировки оборотов холостого хода и был склонен к отклонениям при холодном двигателе или из-за износа различных деталей.

В 1980-х годах, с массовым внедрением ЭБУ, были введены электронные клапаны управления холостым воздухом, которые решили многие из этих проблем, однако теперь ЭБУ контролировал часть воздушного потока, а все остальные компоненты остались.

С целью повышения эффективности работы двигателя и экономичности при дальнейшей сборке автомобилей было введено электронное управление дроссельной заслонкой. Это ускорило производство автомобиля (без жестких тросов дроссельной заслонки, проходящих через брандмауэр), это устранило необходимость в клапане управления холостым воздухом, и это позволило ЭБУ двигателя дополнительно контролировать двигатель для улучшения функции рециркуляции отработавших газов, улучшенного контроля над остановкой двигателя. и улучшенный запуск.

Одним из важных преимуществ электронного управления дроссельной заслонкой является то, что ЭБУ может регулировать угол дроссельной заслонки во время ускорения, чтобы дополнить фактический поток воздуха, проходящего через двигатель.Это улучшает скорость, с которой воздух проходит через воздухозаборник, и обеспечивает выигрыш в крутящем моменте и управляемости. Это известно как отображение крутящего момента и возможно только с электронным управлением дроссельной заслонкой.

Приспособления

Современные автомобили производятся с гораздо более жесткими допусками, чем те, которые использовались в прошлом, однако они по-прежнему подвержены производственным изменениям, механическому износу и экологическим аспектам. Таким образом, они способны адаптироваться к постепенным изменениям в работе двигателя.

Пример. Поскольку воздушный фильтр забивается пылью, ЭБУ может запустить двигатель, немного уменьшив количество впрыскиваемого топлива для компенсации. Это позволяет ему работать с максимальной эффективностью с момента запуска двигателя, а не запускаться на заводском уровне и работать над оптимальной смесью в каждой поездке. Это достигается за счет сохранения значений лямбда за предыдущие поездки.

Эти приспособления применимы не только к засоренным воздушным фильтрам, но и ко многим системам двигателя или трансмиссии.Поскольку компоненты в гидравлических системах изнашиваются, для компенсации им требуется изменение времени срабатывания соленоида. Точно так же, когда двигатель изнашивается повсюду, способность быть воздушным насосом немного ухудшается, и необходимо будет изменить угол открытия дроссельной заслонки, чтобы поддерживать правильную скорость холостого хода.

Временная шкала ЭБУ

1970-е годы

ЭБУ

начинали с простого управления парой соленоидов на карбюраторах, чтобы они работали более эффективно.Некоторые начали регулировать смесь на холостых оборотах.

1980-е годы

С введением системы впрыска топлива ECU взял на себя новую роль, полностью отвечая за подачу топлива и управление зажиганием бензиновых двигателей.

Замкнутый контур лямбда-регулирования был вскоре включен, и ЭБУ быстро начал новую эру в эффективности двигателя.

1990-е годы

ЭБУ теперь занимался безопасностью автомобиля. Он также начал появляться на дизельных двигателях, которые сыграли немалую роль в успехе турбодизельного двигателя в течение следующих двух десятилетий.

2000-е годы

Внедрение системы управления дроссельной заслонкой Drive-by-Wire, контроля турбонагнетателя и многочисленных систем выброса выхлопных газов под жестким контролем блока управления двигателем.

2010-е годы и позже

Теперь ЭБУ полностью контролирует сгорание смеси, открытие дроссельной заслонки, систему охлаждения и выхлопные системы. Он может иметь более сотни входов и выходов и является частью сети из десятков других электронных блоков управления в автомобиле.Гибридные системы полагаются на связь с ЭБУ для работы, в то время как функции помощи при вождении обмениваются данными, чтобы контролировать потребности двигателя там, где это необходимо.

Где находится компьютер двигателя моего автомобиля (ECM / PCM)? — CarComputerExchange.com

Нужна замена ECM? Мы продаем предварительно запрограммированные компьютеры с двигателем «plug and play» (контроллеры ECM, TCM и PCM) для всех марок и моделей! Мы продаем только те оригинальные запчасти, которые ГАРАНТИРОВАННО работают с вашим автомобилем.

Закажите сегодня, и он будет доставлен в течение 48 часов: Найдите подходящий ECM для своего автомобиля прямо сейчас »

Если у вас неисправный или неисправный компьютер двигателя — также обычно называемый ECM, PCM или TCM — в ваших интересах (и в интересах вашего автомобиля) как можно скорее устранить его. Сам модуль представляет собой сложную часть технологии — в основном центральный компьютер вашего автомобиля — которая включает в себя программное обеспечение, код и программирование для правильной работы.Хорошая новость заключается в том, что на самом деле физическая замена ECM вашего двигателя — это то, что вы можете сделать самостоятельно относительно легко. Если вы можете заменить масло в автомобиле, вы можете заменить неисправный блок управления двигателем. Все, что вам нужно, это правильно его запрограммировать, а все остальное вы сделаете сами.

Где я могу найти компьютер в машине?

Заменить модуль управления двигателем самому легко, но сначала нужно найти его. И что еще больше усложняет ситуацию, расположение ECM часто варьируется от модели автомобиля к модели.

Вот почему, когда дело доходит до определения местоположения вашего ECM, лучше всего проконсультироваться с руководством по эксплуатации вашего автомобиля, чтобы найти точное местоположение, но обычно они находятся в моторном отсеке, под половицей пассажира, под сиденьями или за панелями тормозов. Если вы не можете найти блок управления двигателем вместе с руководством, попробуйте проследить за основным жгутом электрических кабелей, и в конечном итоге они приведут вас к нему. Вам нужна просто защищенная от взлома печатная плата, защищенная со всех сторон прочной крышкой.

В зависимости от марки и модели вашего автомобиля, сам блок будет называться «Модуль управления двигателем», «Блок управления двигателем», «Компьютер управления двигателем» или даже «Модуль управления трансмиссией» или «Блок управления трансмиссией».

Если вы видите любую из этих меток на компьютерном маршрутизаторе или модеме немного большего размера, к которому подключено множество проводов, значит, вы его нашли.

Стандартные места для PCM, ECM или TCM

Опять же, поскольку блок управления двигателем может быть расположен в нескольких разных местах вашего автомобиля, всегда полезно проверить руководство пользователя, прежде чем начинать поиск и тратить время на поиск не в тех местах.Чтобы помочь вам, вот несколько примеров расположения блока управления двигателем на нескольких различных марках и моделях:

2001 Dodge Ram 1500 SLT — Модуль управления двигателем или, в данном случае, модуль управления трансмиссией (PCM) расположен в моторном отсеке с правой стороны от брандмауэра.

Jeep Wrangler — В зависимости от года выпуска вашего Jeep Wrangler модуль управления двигателем должен располагаться под капотом или под приборной панелью.

2000 Mercedes S430 или S500 — У этих моделей Mercedes модуль управления двигателем находится под капотом со стороны пассажира.

Важность поиска и замены блока управления двигателем

Модуль управления двигателем (ЕСМ) вашего автомобиля имеет решающее значение для эффективного и правильного функционирования вашего автомобиля. ECM существенно оптимизирует и вносит изменения в ваш двигатель для достижения максимальной производительности в различных условиях и влияет почти на все важные системы вашего автомобиля. Без этой функции у вас будет повышенный и ненужный износ компонентов двигателя, ухудшится производительность, и, если оставить его на достаточно долгое время, вырастет повреждение двигателя, и вам придется делать все более дорогостоящий ремонт.

Если у вас возникла проблема с вашим ECM, лучше всего как можно скорее устранить ее. В Car Computer Exchange мы сделаем для вас программирование. Все, что вам нужно сделать, это найти блок управления двигателем на вашем автомобиле, удалить старый и подключить новый. Это так просто!

5 признаков неисправности блока управления двигателем (ЭБУ), местонахождение и стоимость замены

Называется ли он блоком управления двигателем (ECU) или модулем управления двигателем (ECM), эта жизненно важная часть является одной из самых важных в современных автомобилях.Он служит главным компьютером для двигателя и трансмиссии, обеспечивая правильную работу автомобиля.

Когда блок управления двигателем выходит из строя, он может создать длинный список симптомов, затрудняющих управление автомобилем по назначению. Мы рассматриваем признаки неисправности ЭБУ и смотрим на стоимость замены.

Признаки неисправности блока управления двигателем (ЭБУ)

• Проверьте свет двигателя
• Двигатель глохнет
• Низкая экономия топлива
• Снижение производительности двигателя
• Автомобиль не запускается

1.

Проверьте свет двигателя

Самый узнаваемый признак того, что с ЭБУ что-то не так, — это когда загорается индикатор проверки двигателя. Однако эта сигнальная лампа гаснет по множеству причин, не обязательно только из-за блока управления двигателем.

Использование сканера OBDII должно выявить, является ли проблема неисправным блоком управления двигателем. Если это так, это может быть вызвано неисправностью цепи, датчика или другого электронного компонента. Изучите коды неисправностей, чтобы точно определить проблему.

2.

Двигатель глохнет

Если ЭБУ выходит из строя, вы можете заметить проблемы с холостым ходом вашего автомобиля. Он может начать пропускать зажигание или глохнуть, когда вы сидите на светофоре.

Этот образец остановки и пропусков зажигания может быть полностью случайным и не может использоваться для поиска и устранения неисправностей. Эта проблема вызвана тем, что неисправный ЭБУ отправляет неверную информацию двигателю, что может привести к тому, что слишком много топлива или воздуха попадет в соотношение.

3.

Плохая экономия топлива

При несбалансированном соотношении воздух / топливо двигатель не будет работать оптимально.Блок управления двигателем может непреднамеренно отправить слишком много топлива в камеру сгорания, из-за чего вы будете тратить больше времени на заправку на заправочной станции.

Вот почему так важно отслеживать экономию топлива, чтобы предупреждать о возникновении проблемы. Кроме того, если автомобиль сжигает больше топлива, вы также наносите вред окружающей среде.

4.

Снижение мощности двигателя

С другой стороны, неисправный ЭБУ может не подавать достаточно топлива в камеру сгорания.Когда это произойдет, вы заметите некоторые проблемы с производительностью.

Вы можете нажать на педаль газа, но не получите ответа. Автомобиль также может вибрировать, особенно при подъеме по склону или при буксировке. Лучше всего заменить блок управления двигателем до того, как ваш автомобиль вообще перестанет работать.

5.

Автомобиль не заводится

Худшее, что может случиться из-за неисправного ЭБУ — это машина, которая не заводится. Сначала вы можете заметить, что становится труднее провернуть, пока он, в конце концов, не остановится.

Хотя наличие неработающего автомобиля может означать многое, это также признак того, что блок управления двигателем полностью вышел из строя. Без каких-либо сигналов двигателю он просто не знает, что делать.

Расположение блока управления двигателем

Блок управления двигателем часто находится рядом с двигателем или на нем. Однако в некоторых автомобилях вы можете найти его за перчаточным ящиком или под приборной панелью.

Однако не существует только одного места, где можно найти ЭБУ.Вот почему так важно проверить руководство по обслуживанию, если вам нужно найти блок управления двигателем вашего автомобиля.

Функция блока управления двигателем (ECU)

Блок управления двигателем обрабатывает информацию, поступающую от различных датчиков автомобиля, и отправляет данные на двигатель. Некоторая информация, которую он обрабатывает, включает искру двигателя и соотношение топлива и воздуха.

Это критически важный компонент любого современного автомобиля, где большинство основных функций обрабатываются блоком управления двигателем.Если блок управления двигателем начинает работать со сбоями, может возникнуть любое количество проблем, вплоть до того, что автомобиль вообще перестанет работать.

СВЯЗАННЫЙ: 5 симптомов неисправного модуля управления двигателем (ЕСМ)

Стоимость замены блока управления двигателем

Средняя стоимость замены блока управления двигателем для большинства автомобилей составляет от 500 до 2000 долларов. Вы можете рассчитывать заплатить от 450 до 1800 долларов за блок управления двигателем и от 50 до 200 долларов за оплату труда.

Хотя замена блока управления самостоятельно может сэкономить вам небольшую сумму денег, большая часть расходов на ремонт приходится на саму деталь.

В некоторых случаях можно перенастроить или перепрограммировать ЭБУ. Если в вашей ситуации это возможно, вам не нужно покупать новый блок управления двигателем, вам просто придется платить за рабочую силу.

Кроме того, вам придется заплатить за диагностику ЭБУ в вашем местном магазине. В некоторых случаях это может стоить от 100 до 300 долларов. Однако, если у вас есть сканер OBDII и вы не против провести небольшое онлайн-исследование, возможно, вы сможете диагностировать проблему самостоятельно.

Автомобили эконом-класса будут ремонтировать дешевле всего.Если вы водите роскошный автомобиль со сложной электронной системой, ЭБУ будет стоить вам дороже. Хотя может возникнуть соблазн купить подержанный блок управления двигателем, чтобы сократить расходы, это не лучший вариант в долгосрочной перспективе. Он не только может выйти из строя преждевременно, но вам все равно придется перепрограммировать его.

Некоторые блоки управления двигателем может перепрограммировать только производитель, и в этом случае перепрограммировать его очень сложно. Вам необходимо спросить своего дилера, прежде чем пытаться переключить его.

Что такое модуль управления двигателем (ЕСМ)?

Время чтения: 2 минуты

[vc_row] [vc_column] [vc_column_text]

Что такое ЕСМ и как он работает?

Модуль управления двигателем (ECM), также называемый блоком управления двигателем (ECU), обеспечивает оптимальную работу вашего автомобиля.Контроллер ЭСУД контролирует большинство датчиков в моторном отсеке, чтобы управлять топливовоздушной смесью вашего автомобиля и регулировать системы контроля выбросов.

ECM регулирует четыре основные части операционных систем вашего автомобиля: соотношение воздух-топливо, скорость холостого хода, изменение фаз газораспределения и опережение зажигания. Что касается соотношения воздух-топливо, контроллер ЭСУД использует датчики для регулирования отношения кислорода к топливу, обнаруживаемого в выхлопных газах вашего автомобиля, для определения показаний двигателя на обогащенной / обедненной смеси. Некоторые из этих датчиков включают датчик (и) массового расхода воздуха, датчик (и) кислорода, датчик (и) воздух-топливо.Что касается скорости холостого хода, ECM полагается на датчики, расположенные у коленчатого вала и распределительного вала (ов), которые отслеживают частоту вращения вашего автомобиля и нагрузку на двигатель, отслеживая скорость вращения двигателя. (RPM = число оборотов в минуту) Система изменения фаз газораспределения контролирует, когда клапаны открываются в двигателе, для увеличения мощности или экономии топлива.

Наконец, ECM контролирует момент зажигания, это положение, в котором свеча зажигания зажигается в течение цикла сгорания. Точный контроль этого момента позволяет увеличить мощность и / или улучшить экономию топлива.Помимо этих основных задач, ECM также управляет множеством других систем. Его часто называют мозгом автомобиля, и это справедливо, потому что почти все, что требуется для работы новых автомобилей, проходит через ECM, если не управляется им напрямую.

Когда нужно заменять ECM? *

• Горит индикатор Check Engine
• Пропуски зажигания в двигателе
• Пониженная мощность двигателя
• Автомобиль не заводится

* Перед заменой блока управления двигателем необходимо провести обширную диагностику, чтобы определить его как основную причину.

Сколько стоит замена модуля управления двигателем?

Замена блока управления двигателем — решение недешевое и может стоить от 900 до 1000 долларов. [/ vc_column_text] [/ vc_column] [/ vc_row] [vc_row] [vc_column] [/ vc_column] [/ vc_row]

Что такое ЭБУ? Объяснение электронного блока управления (ЭБУ)

ЭБУ

или электронные блоки управления — одна из самых важных частей автомобиля. В автомобиле есть несколько ЭБУ, которые работают с разными функциями и контролируют несколько параметров.

Что такое ЭБУ?

Проще говоря, ЭБУ — это устройство, которое контролирует все электронные функции автомобиля. Это может быть как впрыск топлива, так и поддержание идеальной температуры в салоне, а также управление торможением и подвеской. У некоторых автомобилей есть несколько ЭБУ, управляющих различными функциями, в то время как у некоторых есть один, управляющий всем.

Аналогичное чтение: BHP vs Torque | Что такое настоящая сделка и почему?

В автомобилях с несколькими электронными блоками управления они разделены по выполняемым задачам.Вот некоторые из этих типов.

Загрузите приложение GoMechanic прямо сейчас!

Типы ЭБУ

В автомобилях с несколькими ЭБУ они разделены по выполняемым задачам. Вот некоторые из этих типов.

1. Модуль управления двигателем
   Контроллер ЭСУД с помощью датчиков обеспечивает количество топлива и опережение зажигания, необходимые для получения максимальной мощности и экономии двигателя.
2. Модуль управления тормозом
   Используемый в автомобилях с ABS, BCM следит за тем, чтобы колеса не буксовали, и определяет, когда активировать торможение и отпускать тормоз, чтобы колеса не блокировались.
3. Модуль управления трансмиссией
   Используемый на автомобиле с автоматической коробкой передач, TCM обеспечивает максимально плавное переключение передач, оценивая обороты двигателя и ускорение автомобиля.
4. Модуль телематического управления
   Еще один модуль с той же аббревиатурой, этот TCU обеспечивает работу бортовых служб автомобиля. Он контролирует спутниковую навигацию и подключение к Интернету и телефону в автомобиле.
5. Модуль управления подвеской
   Присутствующий в автомобилях с активными системами подвески, SCM обеспечивает правильный клиренс и оптимальные изменения подвески в зависимости от условий вождения.

Как работает ЭБУ? ECM

Работа ECU на самом деле не такая сложная, как можно было бы предположить. Это электронное устройство, в памяти которого хранятся базовые номера и параметры. Благодаря множеству датчиков вокруг транспортного средства, передающих данные ECU, он может эффективно управлять электронными системами и управлять ими, отдавая приказы по улучшению их производительности.

Давайте рассмотрим пример того, как ECU что-то контролирует, посмотрев, как срабатывают подушки безопасности во время аварии.

У автомобиля есть датчики, расположенные вокруг него, называемые датчиками столкновения, которые информируют ЭБУ о возникновении аварии. Затем ЭБУ измеряет скорость транспортного средства, когда оно попадает в аварию, а затем, используя свою бортовую память, сравнивает данные о том, следует ли запускать подушки безопасности или нет. Если данные предоставляют достаточную причину, ЭБУ срабатывает подушки безопасности. Учтите, что все это происходит за считанные миллисекунды.

Здесь рассказывается о том, как работает ЭБУ, давайте посмотрим, что происходит, если он неисправен, и, что еще хуже, когда он выходит из строя.

Подробнее: Maruti Suzuki и ее автоматические автомобили (и трансмиссии) в настоящее время

Что произойдет, если ЭБУ неисправен?

Неисправный блок управления двигателем — это, наверное, худшее для автомобиля. Это будет работать, но это сильно повлияет на его производительность. Вы заметите резкое снижение расхода топлива и резкое переключение передач. Если гореть индикатор проверки двигателя, это может означать множество возможных ошибок, но неисправность ЭБУ является одной из основных.

Что произойдет, если блок управления двигателем мертв?

Машина вообще не заводится.ЭБУ управляет зажиганием двигателя, поэтому неисправный двигатель вообще не заводит. Другие функции не будут работать, но, честно говоря, если движок мертв, другие функции не имеют большого значения.

Это краткое описание электронного блока управления.

Что такое электронный блок управления?

Электронный блок управления (ЭБУ) — это небольшое устройство в кузове транспортного средства, которое отвечает за управление определенной функцией.

Современные автомобили могут содержать 100 или более ЭБУ, управляющие функции варьируются от основных (например, управление двигателем и гидроусилителем руля) до комфорта (например, электрические стеклоподъемники, сиденья и система отопления, вентиляции и кондиционирования воздуха), безопасности и доступа (например, дверные замки и т. Д.). бесключевой доступ). ЭБУ также управляют функциями пассивной безопасности, такими как подушки безопасности, и даже основными функциями активной безопасности, такими как автоматическое экстренное торможение.

Каждый ЭБУ обычно содержит выделенную микросхему, которая запускает собственное программное обеспечение или прошивку и требует для работы подключения питания и передачи данных.

ЭБУ получает входные данные от различных частей автомобиля, в зависимости от его функции. Например, ЭБУ дверного замка будет получать сигнал, когда пассажир нажимает кнопку запирания / отпирания двери на двери автомобиля или на беспроводном брелоке. ЭБУ подушки безопасности будет получать входные данные от датчиков столкновения и от датчиков, которые обнаруживают, когда кто-то сидит на определенном сиденье. А ЭБУ автоматического экстренного торможения будет получать сигналы от направленных вперед радаров, которые обнаруживают, когда транспортное средство приближается к препятствию слишком быстро.

Затем ЭБУ будет связываться с исполнительными механизмами, чтобы выполнить действие на основе входных данных. В наших примерах ЭБУ дверного замка будет активировать исполнительный механизм, который запирает или отпирает соответствующую дверь. ЭБУ подушек безопасности выберет, какие подушки безопасности развернуть, в зависимости от местоположения пассажиров, а затем направит исполнительные механизмы для их развертывания. И ЭБУ автоматического экстренного торможения включит тормоза, чтобы предотвратить столкновение.

По мере того, как производители автомобилей продолжают добавлять функции и возможности, пространство становится проблемой.То есть для каждой новой функции требуется новый блок управления двигателем, а OEM-производителям не хватает мест для их установки. Этот поэтапный подход также становится неэффективным.

Следующим логическим шагом является консолидация или повышающая интеграция для уменьшения сложности и более эффективного использования пространства.
