Принцип действия дизельного двигателя

Дизель — это двигатель внутреннего сгорания с КПД более 50%. Большое значение этому агрегату дают низкий расход топлива и низкая токсичность. Дизельный двигатель адаптирован к наддуву воздуха — за счет этого повышается мощность, кпд и уменьшается содержание вредных веществ в отработанном газе (ОГ). Дизели работают по двухтактному и четырехтактному принципу. Но большинство автомобилей сегодня используют четырехтактный принцип.

Принцип действия

Дизельный двигатель может быть одноцилиндровым или многоцилиндровым. При сгорании дизельного топлива в камере сгорания повышается давление, которое заставляет поршень совершить возвратно-поступательное действие в цилиндре. Этот принцип действия называется «поршневой двигатель». Шатун преобразует возвратно-поступательное движение во вращательное движение коленвала. Маховик на коленвале сглаживает неравномерное вращение из-за последовательного сгорания топлива в отдельных цилиндрах.

Четырехтактный процесс

Рисунок 1- Четырехтактный процесс

а — такт впуска; б — такт сжатия; в — рабочий ход; г — такт выпуска; 1— впускной клапан; 2 — форсунка; 3 — выпускной клапан; 4 — цилиндр; 5 — поршень; 6 —топливный насос высокого давления

Первый такт — впуск

Поршень, находящийся в верхней точке, начинает движение вниз и увеличивается объем цилиндра. Через открытый впускной клапан в цилиндр засасывается воздух. В нижней мертвой точке поршня, объем цилиндра становится максимально допустимым.

Второй такт — сжатие

Впускной клапан закрыт и поршень, начиная своё движение, сжимает воздух, который от степени сжатия начинает нагреваться до высокой температуры (максимально доходящей до 900 С). В конце процесса сжатия в разогретый воздух форсункой впрыскивается топливо. В верхней мертвой точке поршня объем цилиндра достигает минимальное значение.

Третий такт — рабочий ход

После задержки воспламенения (это связано с углом поворота коленвала) происходит рабочий ход. Топливо в сильно сжатом воздухе воспламеняется и сгорает в камере сгорания. Из-за этого заряд топливовоздушной смеси, созданной ТНВД, разогревается и давление поднимается выше. Количество впрыснутого топлива определяется количество освобожденной при сгорании энергии. Под действием давления поршень опускается вниз и тепловая энергия преобразуется в кинетическую. Кривошипно-шатунная система переводит кинетическую энергию поршня в энергию вращения коленвала.

Четвертый такт — выпуск

Незадолго до того, как поршень достигнет нижней мертвой точки, открывается выпускной клапан. Горячий газ находящийся под давлением выходит из цилиндра. Движение поршня вверх позволяет вытеснить остаток газа. Коленвал проходит два оборота и цикл повторяется сначала.

Кулачки впуска и выпуска распредвала отвечают за работу (открытия и закрытия) клапанов. Распредвал приводится от коленвала зубчатым ремнем или шестернями. Рабочий цикл, при четырех вышеописанных тактах, совершается за два оборота коленвала, поэтому распредвал вращается с частотой меньшей вдвое, чем коленчатый.

В момент перехода от такта выпуска к такту впуска — клапаны открыты одновременно. Этот момент называется — перекрытие клапанов. В это время отработавшие газы вытесняются новым воздухом в выпускной коллектор, таким образом охлаждая цилиндр.

Степень сжатия в двигателе оказывает влияние на:

• процесс холодного пуска;

• крутящий момент;

• расход топлива;

• шумность работы;

• эмиссию отработанных газов.

Принцип работы двигателя определил наличие следующих систем:

кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня под воздействием давления газов во вращательное движение коленчатого вала;

механизм газораспределения, предназначенный для своевременного наполнения цилиндров горючей смесью или воздухом и выпуска отработавших газов в атмосферу;

система смазки, предназначенная для очистки и подачи к трущимся сопряженным поверхностям двигателя необходимого для смазки и охлаждения этих поверхностей количества масла;

система охлаждения, служащая для охлаждения всех нагреваемых деталей двигателя путем отвода от них тепла;

система питания, предназначенная для подачи в цилиндры дозированного количества топлива или горючей смеси в распыленном состоянии;

система пуска, предназначенная для быстрого и уверенного запуска двигателя при любых температурных условиях.

Настройка топливной аппаратуры. Технология сборки и регулировки топливного насоса высокого давления (тнвд) дизельного двигателя

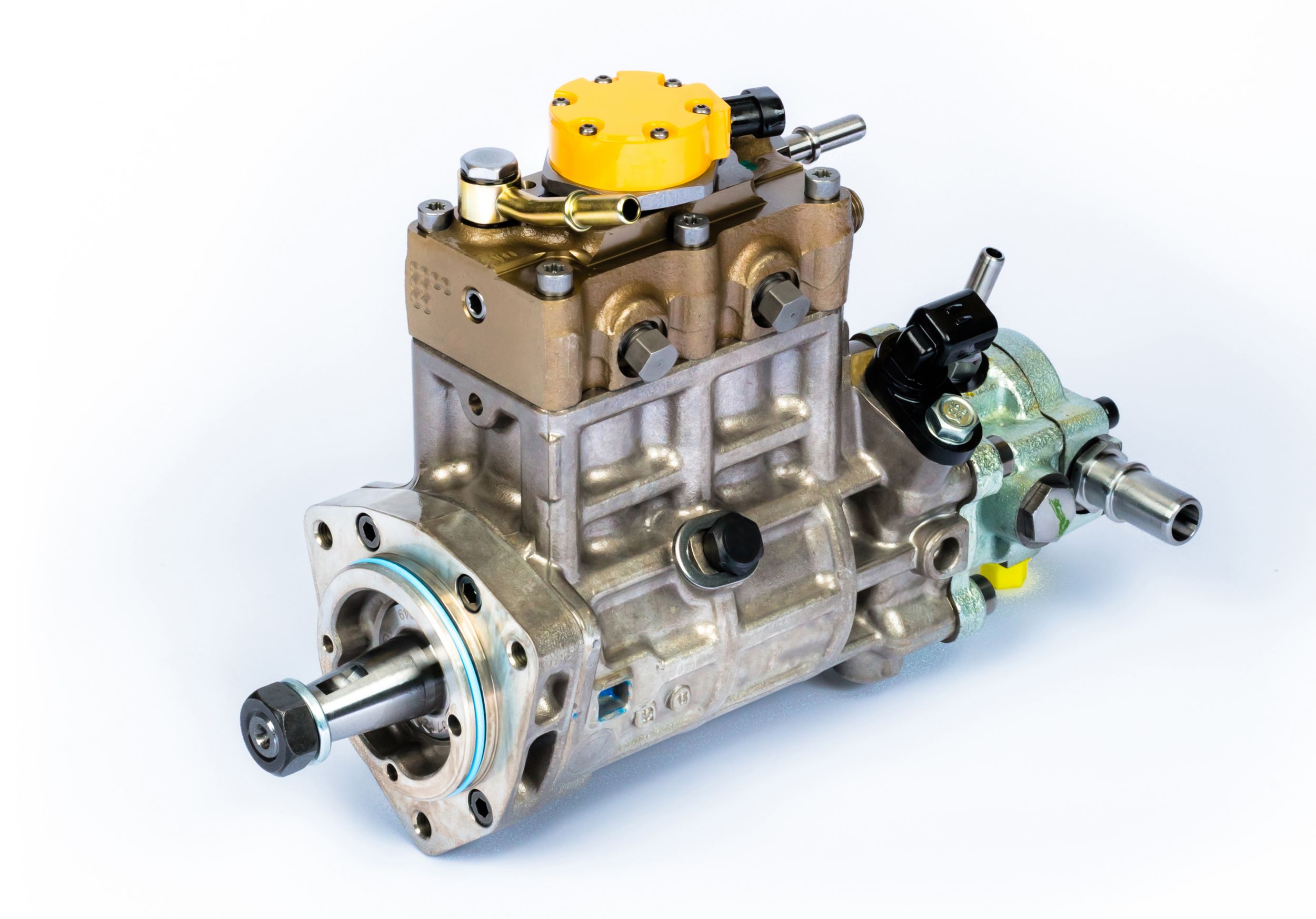

Топливный насос высокого давления является технически важным элементом системы, который обеспечивает впрыск топлива в двигатель, работающий на дизельном горючем. Насос обеспечивает подачу дизельного топлива под необходимым давлением и в нужном количестве. Проще говоря, ТНВД отвечает за обеспечение топливной системы горючим и его правильной циркуляции.

Разновидности ТНВД

ТНВД разделяются способом впрыска топлива. Оно может производиться системой аккумуляторного впрыска или при помощи плунжера. Основным элементом насоса является такая деталь, как плунжерная пара, которая визуально представляет собой поршень с цилиндром. Внутрь цилиндра подается топливо. Затем оно через впускной клапан выталкивается плунжером наружу. В различной технике используется несколько конструктивно разных насосов:

распределительный. В конструкции агрегата есть один или пара плунжеров, которые нагнетают горючее по цилиндрам;

рядный. Данные насосы конструктивно имеют лишь один плунжер;

магистральный. Этот насос нагнетают топливо в аккумулятор.

Любая техника, даже импортная и самая надежная способна выйти из строя. Как правило, чем раньше выявлена поломка, тем более недорогими средствами можно ее решить. Если процедуру ремонта не произвести сразу, то вышедший из строя элемент насоса может повлиять на рабочие механизмы всего силового агрегата, а эта поломка приведет уже к капитальному ремонту. Каждый производитель устанавливает в паспорте определенный срок эксплуатации и при соблюдении правил эксплуатации и сроков технического осмотра необходимость в капитальном ремонте может не возникнуть. Если же пренебрегать сроками и необходимость периодического осмотра и эксплуатировать автомобиль даже при проявлении неисправности, он не дослужит до рекомендованного производителем срока и потребует проведения дорогостоящего капитального ремонта.

Наиболее часто встречающиеся неисправности

Чаще всего в ТНВД возникают следующие неисправности:

механический насос. Эта неисправность является естественной и возникает со временем. Чаще износ может возникать, когда автомобиль использовался с повышенными нагрузками. Поломка проявляется повышенным шумом двигателя при запуске, неравномерной работой, невозможностью его запуска в горячем состоянии и снижении мощности;

неисправность вследствие применения горючего низкого качества. Поскольку горючее является смазочным материалом для насоса, его чистота – это основа долговременной эксплуатации агрегата. Топливо не должно иметь примесей в виде мелких механических частиц, воды или бензина, поскольку они являются причиной поломки устройства;

проявление неисправности ТНВД может отразиться на электронике автомобиля. Устройства начинают работать некорректно или самопроизвольно отключаются.

Ремонт ТНВД зачастую производится путем предварительного разбора агрегата с заменой изношенных деталей. Для разбора и последующего сбора потребуется минимальное количество инструмента, который имеется в гараже любого автомобилиста. Если необходимых знаний по устройству наноса нет, лучше доверить ремонт специалистам автосервиса.

Регулировка ТНВД

Периодически каждый ТНВД нуждается в проведении процедуры регулировки. Ее вполне можно произвести самостоятельно при наличии необходимого оборудования. Профессиональная регулировка ТНВД проводится на специальных регулировочных стендах, которыми не оборудованы частные гаражи. Сначала с ТНВД снимается муфта опережения дозированного впрыска топлива, затем сцепляют кулачковый вал с приводным устройством, которое расположено на стенде. Далее запускается сам процесс проверки и регулировки, который отражает равномерность подачи топлива, а также объема подаваемого топлива. Также определяется момент подачи топлива. Все показатели сравниваются с эталонными и фиксируются. Процесс регулировки момента подачи топлива используется специальное приспособление – моментоскоп. Для того, чтобы момент подачи отрегулировать правильно, необходимо определить место, куда будут вкручиваться регулировочные болты, вкрученные в толкатели плунжеров.

Как видно, важным для того, чтобы ТНВД не выходил из строя строго отведенное изготовителем время, является своевременное проведение процедуры регулировки, а также качество используемого топлива. Для обеспечения надлежащего качества смазочных материалов потребуется закупать рекомендованные производителем масла, а также своевременно производить замену соответствующих фильтров, которые контролируют чистоту масла. При наличии знаний по конструктивным особенностям устройства вполне можно производить все работы самостоятельно, но проведение данных работ специалистами обеспечит высокое качество производимых мероприятий, а также сжатые сроки. Также подобный подход позволит обеспечить безошибочность мероприятий, поскольку регулировка собственными силами не обеспечит необходимой точности.

Сборка топливной аппаратуры дизельного двигателя.

К топливной аппаратуре двигателей внутреннего сгорания относятся узлы и механизмы, обеспечивающие очистку и подачу в цилиндры топлива в количестве, соответствующем нагрузке двигателя при заданном числе оборотов.
У карбюраторных двигателей к топливной аппаратуре относятся подкачивающие насосы, фильтры и карбюраторы; у дизелей -подкачивающие насосы, фильтры, топливные насосы, форсунки и трубопроводы.

Ниже описывается сборка топливной аппаратуры дизелей.
Для нормального распыливания топливо подается к форсункам при высоком давлении, достигающем в отдельных конструкциях дизелей 800-1000 кГ/см2, что создает особые требования к герметичности соединений трубопроводов высокого давления.
Малые зазоры в сопряжении таких важных узлов, как плунжерные пары и распылители, а также небольшие сечения распыливающих отверстий требуют тонкой очистки топлива, так как даже небольшие твердые частицы в топливе могут вызвать заклинивание деталей и забивание отверстий.
Для обеспечения равномерной нагрузки всех цилиндров многоцилиндровых двигателей требуется равномерная подача топлива всеми форсунками как при максимальной так и при частичных нагрузках.
Для удовлетворения этих требований к топливной аппаратуре необходимо тщательно выполнять все сборочные операции, выдерживать установленные в чертеже зазоры, исключать заедания в подвижных соединениях. Кроме того, следует поддерживать чистоту в сборочных цехах и на рабочих местах.

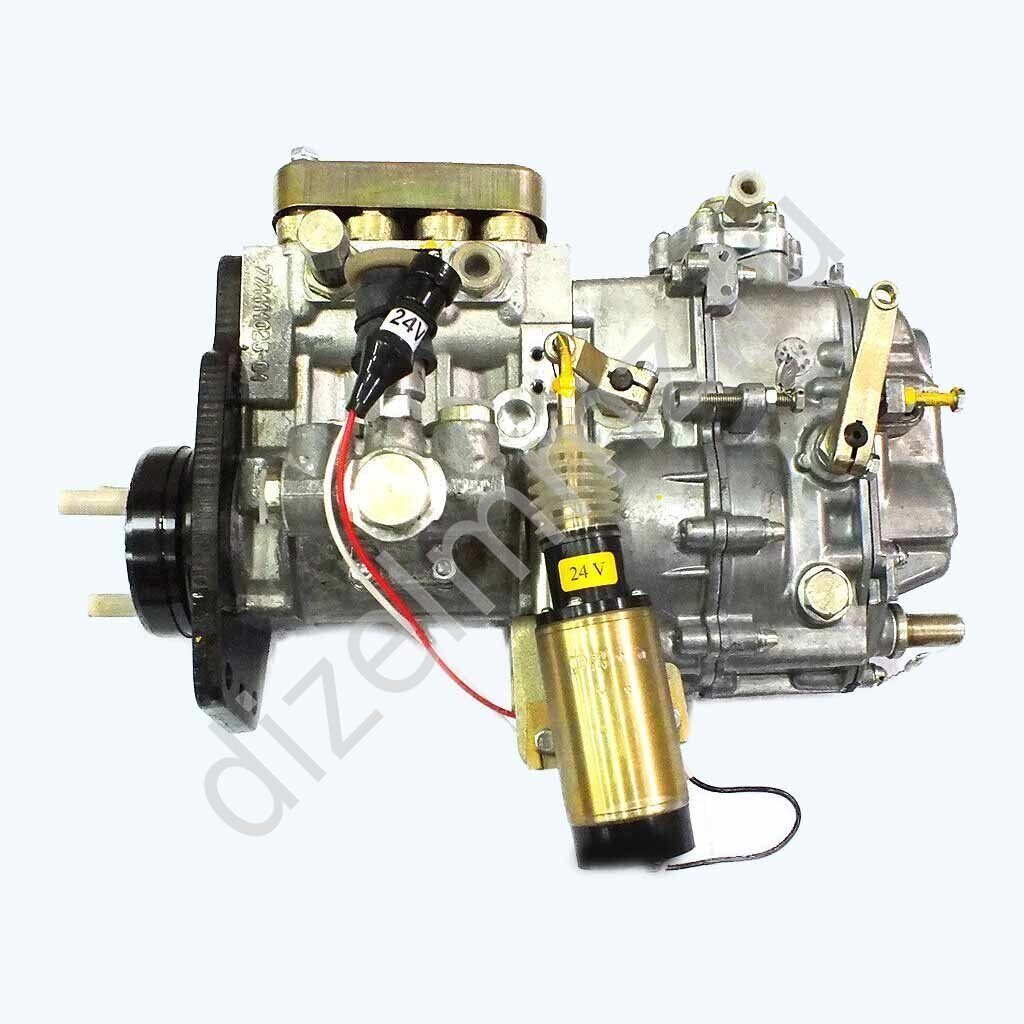

Сборка и регулировка топливных насосов высокого давления.

По конструкции топливные насосы двигателей внутреннего сгорания можно разделить на две основные группы: одноплунжерные насосы, устанавливаемые на одноцилиндровых двигателях или на каждом цилиндре многоцилиндровых двигателей, и многоплунжерные (или блочные) насосы, обеспечивающие подачу топлива во все или часть цилиндров многоцилиндрового двигателя.
Во многих конструкциях двигателей регулятор числа оборотов соединен с топливным насосом в единый узел.
Топливные насосы, устанавливаемые на двигатели разной мощности, отличаются размерами, однако на технологии процесса сборки это сказывается несущественно.
В мелкосерийном производстве сборка топливных насосов производится на стационарном сборочном месте. В крупносерийном и массовом производстве сборка узлов насосов производится на специально оборудованных рабочих местах, а общая сборка — на конвейере, где на каждой рабочей позиции выполняется определенная операция.

В качестве примера рассмотрим технологию сборки многоплунжерного топливного насоса блочной конструкции (См. Рис), устанавливаемого на двигатель ЯМЗ 240 или его модификациях.
Перед сборкой все детали насоса тщательно промывают, продувают сухим сжатым воздухом, а затем подают в цех сборки. Детали, посадка которых обеспечивается селективным подбором, подаются в таре, разложенными по группам.
Сборку узлов производят на рабочих местах, установленных вдоль конвейеров или в сборочных цехах — при мелкосерийном производстве.
При первом цикле (первом рабочем месте) в корпус насоса устанавливают заглушку и штуцер топливоподводящего канала, шпильки для буксы и пробки для спуска воздуха. На втором рабочем месте в корпусе размещают плунжерные пары, фиксируют их стопорными винтами. При плотно затянутых винтах гильза плунжера должна иметь небольшое свободное перемещение вдоль оси. Обратные клапаны с надетыми на них уплотнительными медно-фибровыми прокладками при помощи специальной втулки устанавливают в отверстие корпуса на торец гильзы. На головки клапанов ставят пружины, плунжерные пары и обратные клапаны закрепляют штуцерами. Штуцера затягивают тарированным ключом. После затяжки штуцеров плунжеры должны свободно вращаться и перемещаться в гильзах. Собранный с насосными элементами корпус опрессовывают чистым дизельным топливом при давлении 8 кГ/см2. Течь топлива по местам посадки гильзы, резьбе штуцеров и заглушек не допускается.
На следующем этапе собирают поворотные втулки с зубчатыми венцами. Положение паза поворотной втулки относительно среднего зуба венца обеспечивается специальным приспособлением.
При сборке толкателя болты подбирают так, чтобы качание болта в корпусе толкателя было минимальным. Ролик толкателя устанавливают на ось на иголках. Для удобства сборки в ролик ставят валик, длина которого несколько меньше длины иголок; в зазор между стенками ролика и валика укладывают 15 иголок; на концы валика ставят упорные шайбы. В таком виде ролик ставят в корпус и затем осью толкателя выталкивают вспомогательный валик.
При сборке кулачкового вала на крайние шейки напрессовывают шарикоподшипники. При сборке валов многоплунжерных насосов, имеющих промежуточные опоры, на средние шейки надевают подшипники скольжения. Перед установкой подшипников шейки тщательно протирают и смазывают маслом.

При следующих операциях собирают основание регулятора и буксу. Сборка заключается в установке сальников и пальца крестовины регулятора.
На тех рабочих местах, где собирают узлы для сборки регулятора, производится сборка корпуса регулятора. На крышке регулятора монтируют направляющую втулку пружины, механизм, позволяющий изменять сжатие пружины, и рукоятку изменения числа оборотов; собирают сердечник регулятора с грузами и роликами, рычаг регулятора со стаканом пружины и упорным болтом со сферической головкой и тягу рейки регулятора с пружиной.
Операция установки рейки и поворотных гильз должна выполняться очень тщательно. Рейка устанавливается во втулках корпуса и от вращения стопорится винтом. Перемещение рейки во втулках должно быть плавным, без местных заеданий, которые могут нарушить нормальную работу регулятора.
Поворотные гильзы с зубчатыми венцами устанавливают на наружную цилиндрическую поверхность втулки плунжера при среднем положении рейки; при этом ось, проходящая через разрез зубчатого венца, должна быть перпендикулярна оси рейки. Зазор между зубьями венца и рейки должен быть равномерным. Величину зазора проверяют при закрепленной рейке, путем изменения свободного хода венца, который на радиусе, равном 20 мм, должен быть в пределах 0,05-0,20 мм. Для проверки зазора пользуются индикаторным приспособлением. Щуп приспособления упирается в венец; величина свободного хода отсчитывается по индикатору. Индикаторное приспособление, закрепленное в кронштейне, на ползушка, может перемещаться по штанге, которая при помощи кронштейнов, винтов и разрезной втулки крепится в лапах корпуса насоса.
Затем в выточку корпуса устанавливают верхнюю тарелку пружины, после чего ставят на место пружину. В отверстиях корпуса размещают толкатели, на головку плунжера надевают нижнюю шайбу пружины.

На следующей позиции устанавливают кулачковый вал. В торцевые отверстия корпуса устанавливают с прокладками основание регулятора и буксу, в гнезда которых входят шарикоподшипники кулачкового вала. Основание регулятора и буксу закрепляют винтами и гайками. Для установки осевого перемещения кулачкового вала между буксой и шариковым подшипником укладывают две регулировочной шайбы разной толщины. Индикатором проверяют осевое перемещение кулачкового вала, которое должно быть равно 0,2-0,4 мм. Если оно больше, буксу снимают и ставят дополнительные регулировочные шайбы. На конические концы кулачкового вала устанавливают кулачковую муфту шестерню регулятора и закрепляют их гайками.
Затем производят регулировку зазора между торцами плунжеров и седлами нагнетательных клапанов, который должен быть равен 0,4-1,0 мм. Зазор устанавливают при максимальном подъеме толкателя кулачком.

На следующей позиции производят сборку регулятора. На палец надевают сердечник с грузами и проверяют зазор между зубьями шестерни привода регулятора и сердечника. Зазор должен быть в пределах 0,15-0,3 мм при всех положениях кулачкового вала. На выступающий конец рейки помещают тягу с пружиной, в отверстие пальца крестовины — муфту регулятора. Затем к основанию регулятора крепят корпус регулятора с рычагом; между основанием и корпусом должна быть расположена прокладка. Тягу рейки соединяют с рычагом. К торцевой плоскости корпуса регулятора винтами прикрепляют крышку регулятора с механизмом регулировки числа оборотов. Во втулку, закрепленную на крышке, и стакан перед закреплением крышки устанавливают главную пружину регулятора.

На последней позиции конвейера производят установку подкачивающего насоса, боковой крышки, пробок, заглушек и других мелких деталей.
Собранный топливный насос до установки на двигатель подвергают обкатке и регулировке. Обкатку производят для приработки деталей и выявления дефектов сборки (течей, повышенного нагрева деталей, зависания плунжеров), а также для дополнительной очистки топливных каналов от металлических частиц, которые могли отделиться от поверхностей деталей при сборке. Перед обкаткой насоса в его картер и регулятор заливают масло.
Предварительную обкатку насоса производят с открытыми трубками (без форсунок) на смеси масла и дизельного топлива (1:1) при положении рейки, соответствующем средней подаче. Затем производят обкатку на дизельном топливе, прокачиваемом через форсунки, отрегулированные на рабочее давление, при положении рейки, соответствующем полной подаче. Перед этой обкаткой насос необходимо насухо протереть, чтобы легче было выявить течь в соединениях. Обкатку производят при числе оборотов кулачкового вала 500-700 в минуту в течение 20-60 мин. Режим и время обкатки оговорены техническими условиями.
В процессе обкатки устраняют обнаруженные мелкие недостатки, подтягивают штуцеры, гайки, пробки.
Стенд для обкатки должен быть оборудован топливными фильтрами, которые подвергают промывке после обкатки каждых 10-20 насосов.
После обкатки осматривают насос и регулятор при снятых крышках, проверяют плавность движения рейки и деталей регулятора, продольное перемещение кулачкового вала, крепление и шплинтовку деталей и производят промывку полостей насоса и регулятора дизельным топливом.

Обкатанный насос устанавливают на стенд для регулировки угла начала подачи, обеспечивающего впрыск топлива в цилиндр, в строго установленный момент (до прихода поршня в вмт.), одинаковый для всех цилиндров двигателя.
Начало подачи должно быть установлено с отклонением не более 0,5-1?. Начало подачи топлива определяют по положению кулачкового вала, при котором верхняя кромка плунжера перекроет впускное окно гильзы, или по началу впрыска топлива форсункой. Начало подачи определяют по мениску или по сетчатому диску, вращающемуся синхронно с кулачковым валом.
Для обеспечения равномерной нагрузки всех цилиндров двигателя производят регулировку равномерности подачи топлива всеми плунжерами топливного насоса. Допускаемая разница в подаче топлива любыми плунжерами на режиме максимальной подачи должна быть не более 3%, на режиме малых подач при малых числах оборотов — до 40 %.
Для изменения количества топлива, подаваемого каждым плунжером, при заданном положении рейки освобождают винт, стягивающий зубчатый венец на поворотной втулке, и поворачивают втулку вместе с плунжером вправо или влево. Этим изменяют момент открытия впускного отверстия гильзы кромкой спирали плунжера и соответственно длину рабочего хода плунжера.
В насосах, плунжеры которых поворачиваются не венцом, а поводком, закрепленным на плунжере, количество топлива, подаваемого плунжером, регулируют смещением хомутика, соединяющего поводок плунжера с рейкой.
Если отрегулированный при большой подаче насос не обеспечивает требуемой равномерности подачи топлива при малой подаче, производят замену отдельных плунжерных пар.
Регулирование равномерности подачи осуществляют на стенде с механическим приводом, обеспечивающим плавное изменение числа оборотов, через эталонные тарированные форсунки. Величина подачи характеризуется количеством топлива, подаваемого через форсунку за определенное число ходов плунжера (400, 500, 650, 750).
Количество впрысков отсчитывают по тахометру. Обычно стенды оборудованы механизмом, автоматически выключающий подачу топлива в мензурку после установленного количества впрысков. После регулировки подачи топлива производят регулировку регулятора. При этом проверяют начало выключения рейки и полное выключение подачи при заданном числе оборотов.

Каждый водитель знает, что дизельные и бензиновые двигатели имеют различное устройство системы впрыска топлива. Так вот, самым главным компонентом первого считается ТНВД дизельного двигателя.

ТНВД: что же это такое?

В народе топливный насос высокого давления принято называть ТНВД дизельного двигателя. Такой агрегат является очень сложным и незаменимым элементом конструкции, так как самой главной задачей насоса является подача дизельного топлива под довольно высоким давлением. ТНВД дизельного двигателя, цена которого указана в статье, способен обеспечивать правильную и очень точную подачу топлива к цилиндрам дизельного мотора под нужным давлением. Топливо подается очень точно измеренными порциями в самый подходящий для этого момент времени. Каждая из них идеально соответствует двигательной нагрузке.

ТНВД дизельного двигателя могут отличаться по методам впрыскивания. Существуют изделия с аккумуляторным типом впрыскивания, а также модели непосредственного действия.

Первые устройства характеризуются тем, что на рабочий привод плунжера оказывают непосредственное воздействие сжатые газы в цилиндре ДВС. Или же воздействие может происходить благодаря работе пружин. Обратите внимание на то, что существуют модели насосов с гидравлическим аккумулятором, которые довольно часто встречаются в очень мощных дизельных двигателях внутреннего сгорания.

Второй же тип устройства можно охарактеризовать как изделие, имеющее механический привод плунжера. Это говорит о том, что явления нагнетания и впрыскивания проходят одновременно. ТНВД дизельного двигателя способен подавать правильную дозу топлива в каждый цилиндр по отдельности.

Основные причины неисправностей

Обратите внимание, что ТНВД дизельного двигателя, неисправности которого описаны ниже, является очень дорогим оборудованием, которое особенно требовательно к качеству самого горючего, а также любых материалов для смазывания. Не забудьте, что использование некачественного недорогого горючего очень быстро приведет к неисправности форсунки, отвечающей за протекание таких важных процессов как впрыскивание и распыление.

Признаки неисправностей

Существуют несколько признаков, свидетельствующих о том, что необходимо проводить ремонт ТНВД. Сюда можно отнести:

• значительное увеличение расходных показателей горючего;
• из выхлопной трубы вы заметите повышенную дымность нехарактерного цвета и запаха;
• во время работы мотора будут издаваться посторонние шумы и звуки;
• отдача и мощность двигателя внутреннего сгорания значительно и заметно падают;
• все чаще будет заметно, что машина запускается не так просто и не так быстро.

Современные показатели диагностики

Диагностика ТНВД дизельного двигателя — это важные меры, принимаемые для профилактики проблем с мотором. Самые современные моторные устройства оборудованы специальной удобной системой впрыска топлива. Такой электронный блок управления способен дозированно подавать горючее в цилиндры, при этом точно распределяя данный процесс по времени. Эта система также способна определить, какое количество дизельного топлива необходимо.

Так вот, если владелец автомобиля начнет замечать даже малейшие перебои в работе системы, то нужно срочно отправлять своего «железного друга» на диагностику. Своевременное обращение в автосервис сможет повлиять на дельнейший процесс ремонта или же замену оборудования.

Во время проведения диагностики специалисты автосервиса смогут определить такие показатели работоспособности:

• с какой частотой вращается вал;
• насколько равномерно подается топливо;
• показатели давления и определение его стабильности.

Эволюция системы

Всем известны глобальные проблемы, связанные с экологией нашей планеты. Поэтому строгие нормы по изготовлению двигателей привели к тому, что массивные механические ТНВД дизельного двигателя, отзывы о котором вы можете прочитать в данной статье, стали заменяться современными системами, имеющими электронную регулировку. К тому же насос, работающий на механике, не может обеспечивать правильную, быструю и точную подачу дизельного топлива. Также он не в состоянии молниеносно реагировать на очень быстро меняющиеся режимы работы мотора.

Такие популярные производители, как Nippon Denso, Bosch и многие другие уже вовсю используют электронные системы управления подачи дизельного горючего. К тому же в подобных разработках принимал участие топливный насос VE. Использование современных систем привело к возможности получения максимально быстрой подачи топлива отдельно в каждый рабочий цилиндр.

Такие системы пришлись по вкусу многим водителям, так как между циклами уменьшилась нестабильность процесса сгорания горюче-воздушных масс. Также, что немаловажно, значительно уменьшились неравномерности в работе мотора на холостом ходу. Некоторые модели были оборудованы специальным клапаном быстрого действия, разделяющим момент впрыскивания топливного горючего на две фазы. Такой процесс помог уменьшить жесткость самого сгорания.

Благодаря полученной точности разработчики смогли обеспечить минимальное количество вредных токсичных выбросов в атмосферу. Этому способствует практически полное сгорание самого топлива. А вот эффективность такого агрегата значительно увеличила коэффициент полезного действия мотора и привела к получению итоговой мощности. Электронные системы работают благодаря ТНВД дизельного двигателя (принцип работы описан в данной статье). Важно знать, что топливным насосом высокого давления можно управлять с помощью специального устройства. Оно позволяет отрегулировать положение дозаторов.

Как работает система

Электронный блок управления своевременно получает важные для работы сигналы от разных датчиков. При этом стоит учитывать такие характеристики, как положение газовой педали, температура горючего, с какой частотой вращается двигательный вал, а также температура жидкости для охлаждения. ЭБУ устроен таким образом, чтобы у него была возможность получать такие данные, как скорость передвижения автомобиля, подъем иглы форсунок, а также температура и давление воздуха на впуске. Электронная система управления способна обработать всю информацию, полученную от датчиков, и передать сигнал к топливному насосу высокого давления. А это, в свою очередь, обеспечивает правильную и своевременную подачу топлива к форсункам.

Также ЭБУ дополнительно учитывает угол впрыска в зависимости от условий работы автотранспортного средства. Даже самая незначительная нагрузка будет замечена электронной системой управления, и насос получит сигнал о том, что нужно увеличить количество поступающего в систему топлива. Также ЭБУ способен контролировать деятельность свечей накаливания. Он обращает внимание на такие параметры, как время, потраченное на само накаливание, а также временной период после этого. Не стоит забывать, что эти процессы напрямую зависят от температуры.

Устройство ТНВД дизельного двигателя

Рассмотрим устройство топливного насоса высокого давления на примере распределительного агрегата. Первое, что нужно учитывать, — это то, что насосы бывают одноплужерными и двуплужерными. При этом даже одна секция устройства может подавать смесь горючего сразу в несколько форсунок.

Итак, насос, о котором идет речь в данной статье, состоит из клапана редукции, регулятора режимов, дренажного штуцера, а также корпуса насосной секции. Также устройство имеет элементы подачи топлива, корпус, люк, отвечающий за опережение впрыскивания, а также электромагнитный клапан и специальное устройство привода плунжера. Конечно, топливный насос высокого давления имеет хоть и эффективное, но очень сложное устройство, поэтому провести диагностику будет не так-то просто. А вот ремонт — это вообще очень сложная задача, даже для хорошо оборудованного автосервиса.

Ремонт ТНВД

К поломкам топливного насоса высокого давления могут привести самые разнообразные причины. Большинство поломок отремонтировать своими руками просто невозможно. Даже в специальном автомобильном сервисе это считается довольно тяжелой для выполнения задачей. Но если оборудование нуждается в замене каких-либо деталей, то это можно сделать и в гараже. Однако специалисты настоятельно не рекомендуют делать это самостоятельно, особенно без предварительной диагностики. В любом случае регулировка ТНВД дизельного двигателя должна проводиться с применением специализированного стенда.

Самой распространенной причиной поломок считается износ самого дизельного двигателя. Это можно определить даже на слух. Поломанный двигатель работает слишком громко и издает странные шумы. Также с каждым разом запустить мотор становится все тяжелее, при этом наблюдаются большие потери мощности. Ни в коем случае не используйте топливо плохого качества. На работе мотора это скажется очень быстро. Отметим, что очень важную роль для исправности играет электроника автомобиля.

Для того чтобы произвести ремонт, чаще всего нужно просто заменить износившиеся детали. Но даже для этого нужно разобрать устройство. Конечно, вы можете сделать это и в своем гараже. Но если вы не обладаете специальными навыками, лучше не рискуйте и отправляйтесь в автосервис.

Процесс регулировки

Обратите внимание, что регулировка топливного насоса высокого давления должна проводиться только на специальных стендах высококвалифицированными работниками. Во время этого процесса обычно используют специально подобранные форсунки. Перед началом регулировки насоса все форсунки должны быть правильно отрегулированы на специальном стенде с учетом всех технических параметров данной модели. После того как насос будет отрегулирован, каждую форсунку устанавливают на цилиндр подходящей секции устройства, которая и регулировалась вместе с этой форсункой.

Как регулируется цикловая подача

Очень важная часть регулировки топливного насоса высокого давления — это процесс контроля самой топливной подачи на номинальном режиме. Чтобы это сделать, нужно рейку насоса установить в положение номинальной подачи при помощи специальной гайки. Во время номинальной частоты вращения обычно замеряют цикловую подачу каждой секции и при этом контролируют уровень топлива.

Правила эксплуатации: выбор масла

Срок службы ТНВД дизельного двигателя напрямую зависит от правильной эксплуатации, а также от используемого вами топлива и других материалов.

Для правильной и долгой работы устройства очень важно вовремя заливать машинное масло. Оно должно идеально подходить именно к вашему двигателю и обладать всеми нужными для него характеристиками. Специалисты не рекомендуют очень часто менять марку масла, так как это может привести к образованию отложений, которые растворить не так уж и просто. Проводите замену масла и фильтров один раз на каждые 7500 километров.

Залог длительной службы

Для того чтобы двигатель исправно работал долгие годы, нужно следовать определенным правилам, а именно:

• Проводить своевременную замену ремня ГРМ. Это нужно делать каждые 50-60 тысяч километров.
• Менять топливный фильтр каждые 10 тысяч километров.
• Хорошо прогревать двигатель и стараться не ездить на высоких оборотах.
• Проводить своевременную диагностику оборудования.

Несколько заключительных слов

Стоимость самого устройства составляет примерно триста долларов (типы ТНВД дизельных двигателей описаны в данной статье). Ни в коем случае не игнорируйте диагностику, ведь даже самая незначительная неприятность может сделать вас жертвой или виновником дорожно-транспортных происшествий. Проводите все ремонтные работы только в специализированных сервисах. Доверяйте ваш автомобиль исключительно высококвалифицированным профессионалам. Выполняя замену износившихся деталей, покупайте только оригинальные изделия от производителя.

Своевременная диагностика и использование высококачественных материалов будут залогом долгой жизни дизельного двигателя. Относитесь уважительно к вашему «железному другу» и вовремя диагностируйте все поломки. Только в таком случае он вам прослужит очень долго.

Ремонт ТНВД своими руками (топливного насоса высокого давления) может потребоваться у любого дизельного двигателя после определённого пробега машины, ведь даже выполненные с высокой точностью и из износостойких материалов, детали насоса способны изнашиваться со временем, и их следует восстанавливать, или менять. В этой статье мы рассмотрим, как в гаражных условиях произвести диффектовку некоторых деталей насоса высокого давления (топливной аппаратуры) и как восстановить нормальную работоспособность ТНВД.

Конечно же на разных автомобилях могут быть конструктивные отличия в топливной аппаратуре и описать в одной статье ремонт насосов различных марок и моделей не реально, с учётом всех нюансов конструкции деталей и их износа. Но всё же на большинстве машин принцип работы ТНВД одинаков и если и есть какие то существенные отличия (например один плунжер или несколько), то они будут по возможности учтены.

Если вы не имеете слесарных навыков и навыков пользования мерительными инструментами, то всё же советую для ремонта вашего ТНВД (особенно самых свежих иномарок) обратиться в специализированную мастерскую, и не смотря на то, что грамотный ремонт топливной аппаратуры достаточно дорог, всё же потратиться стоит.

Ну а тем кто дружит с техникой с малых лет и привык всё делать сам, разобрать механизм любого насоса и после этого выявить изношенные детали, ну и разумеется заменить их, не составит труда. Особенно на более простых дизельных машинах не самых свежих годов выпуска. Конечно же для более точной диагностики могут понадобиться некоторые приспособления, но некоторые из них можно купить или сделать самому.

ТНВД любого дизеля очень важный и высокоточный агрегат, от состояния которого напрямую зависит нормальная работа дизельного двигателя. И в задачи насоса входит не только подача дизельного топлива к под высоким давлением, но ещё и точное изменение количества топлива (за единицу времени) в зависимости от оборотов коленчатого вала двигателя. Также с помощью специального электроклапана, установленного в ТНВД, производится глушение дизеля.

Так же в задачу насоса высокого давления входит вакуумная корректировка количества требуемого топлива, при изменении оборотов , установленного на двигателе. Так же в насосе есть устройство для снятия показаний оборотов (для тахометра автомобиля).

Ещё в ТНВД имеется система для корректировки работы насоса (подачи нужного количества топлива) в зависимости от температуры охлаждающей жидкости и соответственно самого двигателя. Ну и имеется вакуумное управление оборотами дизельного мотора в зависимости от работы (включения- выключения) кондиционера.

На насосе так же имеется устройство для регулировки минимальных и максимальных оборотов двигателя, так же для регулировки номинальной подачи топлива и изменения угла опережения впрыска топлива (подобно опережению зажигания на карбюраторных моторах).

Зная все вышеописанные функции (на самых современных дизелях могут быть и дополнительные) и какой механизм (деталь) насоса их осуществляет, можно легко выявить изношенный или неисправный механизм, в случае какой то неисправности и устранить её. Но начнём с самых мелких неисправностей.

Ремонт ТНВД — выявление и устранение неисправностей.

Ниже будут описаны некоторые важные детали ТНВД, их диагностика и устранение неисправностей.

Устранение утечки топлива.

Самая частая неисправность на подержанных дизельных иномарках возрастом старше 5 лет — это подтекание топлива из-за изношенных резиновых уплотнений (колечек, манжет). Выявляется просто: нужно на работающем двигателе покачать за ось рычага, указанную жёлтой стрелкой (см. фото чуть ниже) и если при этом наблюдается утечка топлива, то резиновые колечки следует заменить.

Но мне не трудно повторить и в этой статье. Сначала проверяем не оборвался ли провод, приходящий к клапану. Если он на месте, то теперь следует убедиться, из-за чего клапан не работает: из-за его поломки (заедания) или из-за порчи провода, подающего к нему напряжение. Берём кусок провода и подсоединяем его одним концом к плюсовой клемме аккумулятора, а второй конец к клемме клапана.-

Если слышно щёлчок срабатывания клапана, при подсоединении к нему провода под напряжением, то клапан исправен и нужно искать причину в проводке (проверить целостность провода от замка зажигания до клапана — возможно не провод испорчен, а просто клемма на каком то разъёме отошла или окислилась). Подсоединив отдельный провод от батареи к клапану, так можно доехать домой, а на досуге заняться проверкой целостности проводки, или обратиться к автоэлектрику. .

Если же при подсоединении к клапану отдельного провода (от батареи) с напряжением 12 в не слышно щелчка, значит вышел из строя сам электромагнитный клапан (возможно сгорела катушка селеноида, выявляется прозвонкой катушки) и его следует заменить.

Плунжерный распределительный механизм подачи топлива .

Иногда бывает так, что машина простояла несколько дней или даже недель, и после попытки завести дизельный двигатель, он не запускается. Это бывает из-за наличия в топливе воды. Бывает конечно, что дизель после долгой стоянки не заведётся и по другим причинам, например из-за разряжения аккумуляторной батареи, окисления её полюсных штырей, завоздушивания ТНВД, проблем с противоугонкой и т.д.

Но как я уже упомянул выше, часто бывает, что мотор не заводится из-за наличия воды в дизельном топливе. Она может присутствовать в топливе после неудачной заправки, или просто у вас полупустой бак и в зимнее время конденсат в баке будет обязательно (зимой всегда следует держать бак по возможности полным, или применять специальные добавки в топливо, преобразующие воду.

Так вот, на большинстве ТНВД, например таких известных фирм как Diesel-Kiki, Bosch, Nippon Denso, при попадании воды в топливный насос высокого давления происходит поломка, как самого плунжера распределителя, так и его привода или к поломке шаровой опоры привода дозатора. Вероятность поломок усугубляется временем простоя машины с водой в ТНВД. И чем больше время простоя, тем больше вероятность поломки.

Так как сам плунжер, да и другие детали насоса, изготовлен с высокой точностью и двигается в своём посадочном отверстии с очень малыми зазорами. И при наличии воды в топливе и попадании её в эти зазоры, детали начинают корродировать и коррозия намертво схватывает пары трения (плунжер с дозатором и гильзой). Инженерам за рубежом, которые производят дизельные иномарки, и в голову не приходит, что в нашем топливе может присутствовать вода.

На наших же дизельных грузовиках имеется специальный фильтр отстойник (фильтры предварительной, грубой и тонкой очистки, а также фильтры форсунок) и вода не так страшна. Поэтому, кто не хочет иметь поломок дорогущего фирменного ТНВД (новый фирменный насос стоит примерно 1000- 1500$) и попасть на его дорогой ремонт, то советую доработать топливную систему вашей дизельной иномарки, как я описал вот в .

Избежать поломок можно: если ваша машина долго стояла (например вы улетали в отпуск) и по приезду вы не уверены в том, что в топливе полностью отсутствует вода, то советую не заводить сразу двигатель стартером, а попробовать сначала скинуть ремень ГРМ, (нанесите перед этим метки на ремне, относительно всех шкивов, или выставите все шкивы — коленвала, распредвала и привода ТНВД по заводским меткам). После снятия ремня, следует попробовать тихонько прокрутить шкив ТНВД рукой (по часовой стрелке).

Если провернуть рукой шкив удаётся (он проворачивается с переменным сопротивлением, то есть когда кулачки внутреннего механизма набегают и толкают плунжер, то шкив насоса крутится с переменной нагрузкой и это нормально), то значит всё в порядке и можно возвращать ремень ГРМ на место, выставив все шкивы по заводским меткам.

Если же рукой провернуть шкив ТНВД не удаётся, значит следует разбирать насос и пробовать проливать плунжер керосином, чтобы извлечь его для удаления коррозии. Бывало, на долго стоящих машинах, при попадании воды, плунжер намертво прихватывает к гильзе и приходилось выпрессовывать его прессом. Но перед этим как я уже говорил, следует хорошенько залить плунжер керосином или вэдэшкой (WD-40) и подождать несколько часов, чтобы всё откисло и тогда возможно не понадобится.

Чтобы добраться до плунжера, разумеется следует снять ТНВД с двигателя и разобрать его. Перед снятием и разборкой новичкам советую фотографировать все этапы разборки, это поможет потом всё собрать быстро и без проблем. И следует запомнить золотое правило, перед тем как снимать ТНВД с мотора, пометьте все шкивы (распредвала, коленвала и насоса) относительно ремня (меток на ремне) или их меток на двигателе.

Чтобы снять насос с двигателя, разумеется потребуется отсоединить топливные трубки высокого давления, трос газа, шланги от термодатчика, провода, и т. д. (на некоторых машинах потребуется снять кое что ещё, смотрим по месту и фотографируем).

Перед откручиванием двух гаек, удерживающих ТНВД на двигателе (на некоторых три гайки или болта), следует обязательно пометить фланец насоса (его точное расположение) относительно посадочного места в двигателе, чтобы потом установить ТНВД так как он стоял (иначе измените опережение впрыска и будут проблемы).

Перед разборкой насоса, обязательно отмойте его снаружи дизельным топливом, а особо стойкие загрязнения следует мыть очистителем карбюратора. Отмытый снаружи и идеально чистый насос, даст гарантию, что никакая грязь не попадёт внутрь.

Сняв и уложив ТНВД на верстак, застеленный чистой белой тканью или бумагой, переверните его шкивом вниз, чтобы при снятии головки насоса, не высыпались пружины и ролики с шайбами. И потом вы перепутаете места каждого ролика, а ведь у каждой детали имеется своё приработанное место и менять детали местами очень не желательно.

И чтобы потом при сборке всё грамотно собрать, следует каждую снятую деталь пометить относительно своего места, маркером нужного цвета (или цифрами). И лучше аккуратно извлечь обойму с роликами и отложить её в отдельное место, и при сборке все ролики, относительно обоймы, будут на своих местах. К тому же у каждого ролика имеется своя шайба, которая установлена плоской стороной к ролику.

Регулировка подачи топлива на ТНВД. Топливный насос высокого давления (ТНВД) — устройство, которое служит для подачи определенного количества топлива в мотор. Это очень важный элемент любого двигателя внутреннего сгорания. Поэтому нужно своевременно разобраться с тем, как же его регулировать, то есть настроить правильную подачу топлива. В противном случае, двигатель может получать либо излишнее количество топлива, либо недостающее. Рано или поздно это приведет к пагубным последствиям, которые заставят провести капитальный ремонт, что является дорогостоящим процессом. Для того чтоб избежать поломок и обеспечить двигатель правильным количеством горючего, нужно научится правильно регулировать подачу в топливный насос высокого давления. Отрегулировать ТНВД можно на специализированной станции технического обслуживания, но это заберет у вас немалую сумму денег. Но так, же возможна и собственноручная настройка. С первого взгляда это может показаться сложным процессом, но хорошо разобравшись во всех особенностях, можно быстро и без лишних затрат провести настройку топливного насоса. Итак, давайте поподробнее разберемся с техникой повышения и уменьшения подачи топливной смеси. Как уменьшить подачу? Если вы заметили, что ваш автомобиль стал расходовать большое количество горючего, а так же буквально «захлебываться» чрезмерным поступлением топливной смеси, то возможно проблемой стала увеличенная доза, которую подает насос в двигатель транспортного средства. Для того чтоб предотвратить дальнейший процесс порчи мотора, нужно вовремя уменьшить подачу топлива в мотор. Это делается выполнением следующего перечня действий: 1. Запастись необходимыми инструментами 2. Отрегулировать подачу воздуха 3. Протестировать Как часто бывает, при повышенной подаче, двигатель начинает выбрасывать повышенное количество газов, то есть ели из выхлопной трубы вашего автомобиля выходит чрезмерное количество выбросов, то следует, предпринят все вышеперечисленные меры. Первым делом запасемся необходимыми инструментами. В их перечень входят те ключи, которыми нужно регулировать топливный насос. Например, ключ на 13. После чего, им же, нужно выставить оптимальный уровень подачи воздуха. Это даст возможность смешаться воздуху и бензину, образовав этим отличную топливную жидкость. После регулировки нужно завести мотор и протестировать. Если по-прежнему идет дым, то сильнее подкрутите подачу воздуха, а если дым прекратился, то можно себя похвалить, так как насос настроен. Перед тем, как самому лезть в топливную систему, настоятельно рекомендуется проконсультироваться у специалиста, который может дать вам пару важных советов. Применяя его советы, можно будет избежать банальных ошибок и уберечь двигатель от еще более серьезной поломки. Ведь незнающему человеку не стоит самостоятельно настраивать топливный насос. Как увеличить подачу? Уменьшенная подача топлива в двигатель — это альтернативная проблема. Основными признаками недостаточной подачи считается преждевременное и самостоятельное глушение автомобиля, троение мотора, а так же уменьшенная тяга. Чаще всего, данная проблема возникает у любителей экономии. То есть для того, чтоб сэкономить на топливе, владельцы часто намеренно уменьшают подачу бензина (газа), что приводит к данным проблемам. Увеличение подачи через топливный насос высокого давления, возможен через подкрутку специальных винтов, которые расположенные сверху и сбоку устройства подачи горючего. Выкручивая данные болты, увеличивается зазор для прохождения топливной смеси, тем самым нормализуя общую работоспособность транспорта. Через больший диаметр отверстия сможет пройти больше топлива, и тогда двигатель сможет функционировать на полную мощность. Конечно вследствие увеличения подачи, не нужно слишком выкручивать, так как это может привести к избыточному поступлению смеси в мотор и к возникновению предыдущей проблемы. Перед тем, как приступить к настройке, обязательно посоветуйтесь со специалистом, а лучше делайте все под присмотром профессионала. Типы ТНВД и их регулировка. В наше время различают два типа топливных насосов высокого давления: 1. Механический 2. Электронный Механический ТНВД. Данный тип устройства более популярный среди более старых моделей транспортных средств. Все регулировки, и непосредственно сама подача топлива, происходит в механическом режиме. Настройка таких установок требует определенных знаний, так как неправильная регулировка может привести к возникновению более сложных поломок. Электронный ТНВД. Такой насос устанавливается в современные двигатели дизельного типа. Устройство представляет собой более усовершенствованное и слаженное устройство, которое способно чрезвычайно точно распределять подачу топлива в мотор. За всеми процессами электронного насоса следит специальный блок управления ЭБУ. Вывод владельцу данных о работоспособности насоса осуществляется вследствие забора информации из всех датчиков, которые расположенные на самом насосе и форсунках. Самостоятельная регулировка подачи топлива в данном типе насоса возможна только при наличии специализированного стенда с должным оборудованием. Настройку обязательно нужно проводить под присмотром специалиста своего дела, который поможет вам быстрее разобраться в работе электронного насоса высокого давления.

Устройство топливного насоса высокого давления дизельного двигателя: общее

Важнейшим органом автомобильного организма является топливный насос. У дизельных машин он подает солярку под высоким давлением. Для бензиновых агрегатов этот узел под действием электропривода также направляет горючее к инжектору.

Содержание

1. Пример дизельного агрегата
2. Бензиновые агрегаты конкретно по моделям
3. Кое-что еще

Рассмотрим устройство обоих типов топливного насоса в общих чертах. Прежде разберем устройство топливного насоса высокого давления (ТНВД) дизельного двигателя.

1. Самое главное – это плунжерная пара, то есть тонкий длинный поршень вкупе со своим цилиндром. Причем, внизу плунжера расположена его пружина. Толкатель поршня двигается из-за кулачка коленвала. То есть плунжерная пара приводится в действие коленвалом.
2. Далее, важный элемент – это впускной клапан. Горючее подается из бака в канал сборочного узла, затем через впускной клапан попадает в надплунжерное пространство.
3. Нагнетательный клапан служит для нагнетания топлива в канал форсунок, также он поддерживает в этом канале остаточное давление горючего.

Таковы основные элементы, относящиеся к устройству и работе насоса для дизеля. Причем, различают три вида дизельных ТНВД:

• рядный;
• распределительный;
• магистральный.

Рядный имеет количество плунжеров по числу цилиндров. У распределительного максимум две плунжерные пары, они подают горючее на все цилиндры сразу. Магистральный нагнетает топливо в рампу под более высоким давлением, чем у предыдущих типов.

А теперь рассмотрим устройство бензинового насоса высокого давления, хотя давление здесь заметно ниже.

1. Первое – это электродвигатель постоянного тока. Здесь он придает действие гидронагнетательной системе.
2. Гидронагнетательная система – это механическая часть всего агрегата, объединенная с электродвигателем общим корпусом. Механическая часть работает либо крыльчаткой по центробежному типу, бывает также шестеренчатый и роликовый тип.
3. Обратный клапан способствует тому, чтобы бензин не попадал обратно внутрь бака.

Таковы основные узлы данного агрегата, подающего горючее. Также читайте про ремонт рулевой рейки Калины и подогрев топливного фильтра дизеля своими руками.

Пример дизельного агрегата

Здесь и далее разберем несколько конкретных нагнетающих узлов характерных типов.

Для начала рассмотрим дизельный топливный насос Ниссан Патрол – его устройство и принцип работы. Он здесь распределительного типа.

1. Лопастной топливоподкачивающий насос является первым звеном, он принимает горючее из трубопровода и подает непосредственно в ТНВД.
2. Далее на валу топливоподкачивающего узла у ТНВД расположен распределительный плунжер.
3. Последний взаимодействует с кулачковым диском. Кулачковый диск движется по роликовому кольцу. Он воздействует на распределительный плунжер, из-за которого горючее и попадает к форсункам.

Вот такой мудрый механизм, созданный инженерами Bosch, который обладает достаточно хорошей надежностью. Надо добавить, что работает он из-за воздействия кулачков коленчатого вала.

Подобный же сложный механизм от той же марки Bosch применяется на немецких дизелях. То есть, скажем, топливный насос для Фольксваген 1,6 D имеет аналогичное устройство. В его состав включены, по сути, те же элементы.

1. Топливоподкачивающий насос роторно-лопастного типа.
2. Центробежный регулятор через шестерни приводится в действие от топливоподкачивающего механизма.
3. Центробежный регулятор состоит из дискового кулачка, связанного с распределительным плунжером, от которого горючее подается к форсункам.

Как видим, основные узлы совершенно идентичны описанным ранее применительно к Ниссану. Впрочем, такова суть построения большинства типов современных ТНВД для дизельных двигателей, приводимых в действие вращением коленчатого вала.

Бензиновые агрегаты конкретно по моделям

Далее рассмотрим бензиновые агрегаты. Для начала возьмем топливный насос Нивы Шевроле – посмотрим, каково его устройство. У данного автомобиля весь модуль расположен внутри бака, под задним сиденьем. Он объединен общим корпусом и включает.

1. Сам электронасос.
2. Поплавок и датчик указателя уровня топлива.
3. Регулятор давления горючего.

Непосредственно узел, качающий топливо, включает.

1. Электродвигатель коллекторный с двумя магнитами.
2. Нагнетатель вихревого типа, где вращение лопастной крыльчатки придает горючему энергию.

Такая компоновка, плюс такой тип нагнетателя, характерны для многих марок автомобилей. Чтобы убедиться, рассмотрим еще несколько машин.

Например, разберем устройство топливного насоса ВАЗ 2110 с инжектором. Здесь действительно применена та же схема, описанная немного выше. Модуль таким же образом вделан внутрь бензобака, под задней седушкой. Он состоит из.

1. Заборной сеточки.
2. Датчика уровня топлива с поплавком.
3. Самого электронасоса.

Последний здесь опять же состоит из двух компонентов. Перечислим их.

1. Электродвигатель.
2. Нагнетатель по типу вихревого с лопастным ротором, расположенным на той же оси, что и электродвигатель.

Что ж, особого различия с предыдущей конструкцией не наблюдается. Устройство насоса автомобиля ВАЗ 2110 подчиняется уже знакомым принципам.

Кое-что еще

Хотелось бы еще кое-что сказать о ресурсе работы этих нагнетающих горючее узлов автомобиля, а также о премудростях их эксплуатации.

Что касается сборочных узлов подачи топлива для дизельных двигателей – они весьма долговечны. Средний срок их службы не нормируется, однако были отдельные случаи, когда он достигал четверть века.

Общее устройство самого топливного насоса высокого давления таково, что наибольшую нагрузку воспринимает плунжерная пара. Если она изготовлена из качественных материалов, то износостойкость всего агрегата на высшем уровне.

Но поскольку смазка плунжерной пары производится топливом, то при постоянно плохом качестве солярки механизм быстро выходит из строя. Ведь частицы грязи или примеси воды попадают на трущиеся детали, нанося им неисправимый вред.

Относительно электронасосов подачи бензина можно сказать, что их срок службы не так долог из-за наличия электродвигателя. Последний легко выходит из строя при опустошенном бензобаке, когда агрегат, он ведь имеет погружной тип, работает вхолостую.

Вернуться вверх

Качество топлива здесь тоже влияет на долговечность узла. При регулярно заливаемом плохом бензине агрегат быстро ломается, поскольку забивается приемная сеточка, работать ему приходится под большой нагрузкой. Однако если соблюдать нормы эксплуатации, на одном нагнетательном узле можно проездить не одну сотню тысяч километров.

Итак, мы рассмотрели особенности строения данных агрегатов, принципы их работы. Приведенная информация послужит автолюбителям дополнением к копилке знаний.

Теперь узнайте всё про высокие обороты холостого хода и регулировку холостого хода.

Неисправности ТНВД, их причины и последствия

Дизельные двигатели не просты в эксплуатации, но экономичны и имеют высокий ресурс. Но и у них узлы и агрегаты периодически выходят из строя, требуя восстановления. Это также касается топливных насосов. Практика показывает, что ремонт ТНВД чаще всего требуется вследствие износа его деталей. Нередко, это происходит задолго до того, как они выработали свой ресурс. Причиной обычно является топливо, в котором содержится вода или механические примеси.

Наиболее частые неисправности

Износ деталей топливного насоса приводит к ослаблению натяжения и увеличению зазоров в сопряжениях. Происходит нарушение взаимного расположения деталей, изменяется их поверхностная твёрдость, накапливаются загрязнения. В результате, автовладельцам приходится иметь дело с различными неисправностями, в числе которых:

• Неравномерность в подаче топлива;
• Запаздывание момента начала и конца впрыска;
• Нарушение подвижности рейки, связанные с этим деформации.
• Необходимо отметить, что в работе ТНВД большую роль играют плунжерные пары.

По сути, они является основой ТНВД и их выход из строя приводит к целому ряду неприятных последствий. Довольно часто наблюдается заклинивание плунжеров. Зависая, они в свою очередь вызывают нарушение подвижности рейки.

Распространённым поводом для ремонта ТНВД является нарушение топливоподачи. Возникает данная проблема, когда выходят из строя плунжерные пары и их поводки, нагнетательные клапаны, хомутики и зубья рейки. Неисправности в топливоподаче могут быть вызваны и другими причинам. При неравномерной подаче топлива повышается его расход, а мощность двигателя снижается.

Моменты начала и конца впрыска прямо влияют на работу мотора. При износе плунжерных пар, момент впрыска может запаздывать. Помимо потери мощности и экономичности это приводит к повышению температуры, дымлению и затруднению запуска. Аналогичная проблема возникает, когда износились, например, шарикоподшипники или кулачковый вал.

Перечисленные неисправности, при отсутствии ремонта, влекут за собой выход из строя сопутствующих механизмов и могут вызвать как значительное отклонение функциональных характеристик ТНВД, так и его полный отказ. Причём, восстановление эксплуатационных качеств может быть довольно затратным. Не исключено, что потребуется полная замена насоса.

Избежать такого развития ситуации помогают профилактические меры — использование качественного топлива, регулярное техническое обслуживание, своевременная диагностика и текущий ремонт.

Функция впрыска дизельного топлива

Система впрыска топлива лежит в основе дизельного двигателя. Сжимая и впрыскивая топливо, система нагнетает его в воздух, который был сжат до высокого давления в камере сгорания.

В состав системы впрыска дизельного топлива входят:

• ТНВД — нагнетает топливо до высокого давления
• Трубка высокого давления — подает топливо на форсунку
• форсунка — впрыскивает топливо в цилиндр
• подкачивающий насос — всасывает топливо из топливного бака
• фильтр топливный — фильтрует топливо

Некоторые типы топливных баков также имеют топливный отстойник на дне фильтра для отделения воды от топлива.

Функции системы

Система впрыска дизельного топлива выполняет четыре основные функции:

Подача топлива

Элементы насоса, такие как цилиндр и плунжер, встроены в корпус насоса высокого давления. Топливо сжимается до высокого давления, когда кулачок поднимает плунжер, а затем направляется к форсунке.

Регулировка количества топлива

В дизельных двигателях поступление воздуха практически постоянно, независимо от частоты вращения и нагрузки.Если количество впрыска изменяется в зависимости от частоты вращения двигателя и время впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.

Регулировка момента впрыска

Задержка зажигания — это период времени между моментом впрыска, воспламенения и сгорания топлива и достижением максимального давления сгорания. Поскольку этот период времени практически постоянен, независимо от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, позволяющий достичь оптимального сгорания.

Распылительное топливо

Когда топливо нагнетается впрыскивающим насосом и затем распыляется из форсунки, оно полностью смешивается с воздухом, улучшая тем самым воспламенение. Результат — полное сгорание.

Топливный впрыск — обзор

10.6.1.1 Распределительные насосы с электронным управлением

Большинство топливных насосов, устанавливаемых на современные легковые автомобили, относятся к распределительному типу. Насос имеет один насосный агрегат высокого давления, который соединяется просверленными отверстиями с каждым из выпускных отверстий по очереди при вращении вала.Обычно используются две схемы: осевой плунжер и кулачковая пластина обычно используются в топливном насосе Bosch; радиальные плунжеры внутри кулачкового кольца традиционно используются как Lucas, так и Stanadyne Diesel Systems.

Механические насосы впрыска топлива могут изменять время подачи топлива и впрыска с помощью механических рычагов и регуляторов. Электронные насосы управляются с помощью электрогидравлических устройств. Представителем этого класса насосов является система Lucas EPIC [47, 48]. Здесь кулачковое кольцо вращается для изменения момента впрыска с помощью гидравлического привода.Рабочая жидкость — дизельное топливо, давление которого регулируется электромагнитным клапаном, воздействующим на сигнал широтно-импульсной модуляции (ШИМ) от электронного блока управления (ЭБУ). Заправка изменяется за счет перемещения роторного механизма в осевом направлении с помощью второго исполнительного механизма.

Этот тип насоса сейчас заменяется насосом следующего поколения, в котором используется электромагнитный перепускной клапан для регулирования количества впрыска. Типичными из этих насосов являются Bosch VP30 (осевой плунжер) и VP44 (радиальный плунжер). Время впрыска по-прежнему устанавливается вращением кулачкового кольца. Когда кулачок начинает подниматься, начинается откачка.

После завершения необходимого хода открывается перепускной клапан, позволяя высокому давлению спадать и иглу инжектора переустановить, завершая впрыск. Когда кулачок вернется в исходное положение, перепускной клапан закрывается и готов к следующей инъекции.

В будущих насосах будет расширено использование перепускного клапана с электромагнитным управлением, чтобы обеспечить формирование скорости и предварительную закачку. Здесь переливной клапан не закрывается до тех пор, пока не будет достигнута активная часть кулачка.Это позволяет использовать определенную часть кулачка. Если профиль кулачка имеет переменную скорость подъема, скорость впрыска можно изменить, используя соответствующую часть кулачка. Этот метод сложен, так как на один впрыск возникает два соленоидных события, каждое из которых связано с ошибками. Ошибки во времени работы клапана будут влиять на начало времени впрыска, скорость впрыска и количество впрыска.

Помимо управления топливным насосом, ЭБУ контролирует ряд других систем двигателя.Обычно это управление рециркуляцией отработавших газов, управление дроссельной заслонкой на впуске (если имеется) и перепускная заслонка турбокомпрессора или турбокомпрессор с изменяемой геометрией (если установлен). У ЭБУ обычно есть другие возможности, включая бортовую диагностику (OBD), круиз-контроль и сетевое соединение с другими контроллерами.

Топливопроводы и форсунки высокого давления по существу аналогичны тем, которые используются в системах с механическими насосами, хотя изменения в деталях делают их пригодными для очень высоких давлений, обычных сегодня.

Одной из трудностей, с которыми иногда сталкиваются такие системы, является высокая скорость отвода тепла от дизельного топлива, возвращающегося в бак.Тепло добавляется за счет теплопроводности двигателя и использования дизельного топлива в качестве рабочей жидкости в гидравлическом управлении насосом. Типичное давление насоса составляет 10 бар, и при обратном дросселировании до давления обратной линии эта энергия преобразуется в тепло. Тот же эффект происходит, когда топливопроводы высокого давления разливаются до низкого давления. Хотя поток очень мал, давление велико.

Преимущества распределительных насосов заключаются в том, что они хорошо зарекомендовали себя в отрасли, и в них было вложено много средств на развитие; проблемы с упаковкой были решены за счет тщательной подготовки под капотом; и один и тот же насос можно использовать с незначительными изменениями оборудования для большого количества двигателей и производителей.Это может привести к эффекту масштаба. К недостаткам можно отнести их объем и вес, шумную работу, когда требуется высокое давление, а также их высокую стоимость. Новые технологии могут оказаться более рентабельными при увеличении объемов производства. Появление электронного управления открыло множество альтернативных подходов.

причин, почему ваш топливный насос форсунки выходит из строя и как это исправить — NewsGram

Производительность топливного насоса форсунки тесно связана с производительностью вашего двигателя. Если у вашего дизельного автомобиля проблемы с подачей топлива, он умрет от голода. Поэтому проблемы с впрыском топлива — самые сложные проблемы. Независимо от того, испытываете ли вы проблемы с двигателем или нет, это поможет узнать о топливных насосах форсунок, о том, как они влияют на производительность вашего двигателя и как их обслуживать, чтобы избежать проблем в будущем.

Подпишитесь на NewsGram на Quora Space, чтобы получить ответы на все свои вопросы.

---

Что такое ТНВД для дизельного топлива?

Насос для форсунки дизельного топлива — это механическое устройство, которое обычно нагнетает дизельное топливо в камеру внутреннего сгорания автомобильных двигателей.Это сердце дизельного двигателя, в котором он поддерживает свой ритм, чтобы обеспечить его эффективную работу на десятилетия вперед. Топливо для дизельных форсунок важно, потому что:

• Оно подает топливо в двигатель, чтобы он продолжал работать. Это достигается путем сжатия топлива до высокого давления, где оно поднимается к плунжеру, а затем направляется к форсункам.
• Регулирует количество топлива. Когда количество впрыскиваемого топлива регулируется в соответствии с частотой вращения двигателя, а время остается прежним, результат и рассеивание топлива изменятся.Ускоритель регулируется, когда мощность двигателя прямо пропорциональна количеству впрыскиваемого топлива.
• Используется для регулировки момента впрыска. Насосы для впрыска дизельного топлива регулируют время впрыска, воспламенения и сгорания топлива при достижении максимального сгорания.
• Он также используется для распыления топлива для улучшения воспламенения, что обычно приводит к полному сгоранию.

Высокопроизводительные автомобили обычно имеют по одной топливной форсунке на цилиндр.Pixabay

Высокопроизводительные автомобили обычно имеют по одной топливной форсунке на цилиндр, а насос впрыскивает дизельное топливо в камеру сгорания, отсюда и название топливная форсунка. Затем топливо (дизельное топливо) диспергируется из впрыскивающего насоса в камеру сгорания посредством другого процесса. Во время этого процесса топливо под давлением поступает в топливную форсунку по сигналу от клапана с электронным управлением, затем к плунжеру, который подготавливает топливо к окончательному выходу. Когда топливо движется из топливной форсунки, распылительный наконечник распределяет топливо в виде мелкого тумана.

Насосы для впрыска дизельного топлива работают при более высоком давлении, чем десять лет назад. Типичным для топливных насосов форсунок было перерабатывать топливо в топливной системе при давлении от 10 000 до 15 000 фунтов на квадратный дюйм (фунтов на квадратный дюйм). По сравнению с тем, как работают двигатели сегодня, это лишь половина работы. Сегодня дизельные топливные насосы работают под давлением от 30 000 до 40 000 фунтов на квадратный дюйм.

Высокопроизводительные характеристики двигателя во многом зависят от того, сколько топлива он может переработать. Это означает, что более совершенный двигатель будет обрабатывать воздух и топливо намного лучше, чем средний двигатель — это одна из причин, по которой люди также используют турбокомпрессоры для увеличения мощности. Это также объясняет более высокое выходное давление современных топливных насосов для впрыска топлива, чем 10-15 лет назад.

Распространенные отказы дизельного топливного насоса высокого давления и способы их предотвращения

Есть две важные причины отказа дизельных форсунок, и 90% проблем могут быть связаны с качеством топлива, которое вы используете, или, скорее, некачественные и неисправные механические проблемы в корпусе топливной форсунки. Из этих двух вещей может возникнуть несколько проблем. Давайте посмотрим на распространенные проблемы с топливным насосом-форсункой.

Грязное топливо

Использование некачественного или грязного топлива — одна из распространенных причин, по которым насосы топливных форсунок могут перестать работать эффективно или полностью. Остатки сверхурочного времени, такие как мусор и жир, могут накапливаться внутри топливной системы и засорить весь топливный насос форсунки. Область, на которую следует обратить внимание, поскольку она наиболее подвержена засорению, — это наконечник распылителя, который представляет собой область, где топливо выходит из инжектора в камеру сгорания.

Если вы замечаете, что ваш двигатель колеблется и разбрызгивается при попытке ускориться, это признак того, что ваши форсунки могут быть забиты.

Езда на низком уровне топлива

Езда с почти пустым топливным баком очень плохо сказывается на вашем дизельном двигателе. По крайней мере, вы должны стараться, чтобы все время оставалось заполненным хотя бы треть бака, поскольку топливо обеспечивает смазку топливных насосов. Когда в вашем баке достаточно дизельного топлива, подшипники топливного насоса смазываются должным образом.

Если бак работает пустым, в бак попадает воздух, который может быстро изнашивать подшипники и препятствовать подаче топлива в насос-форсунку с надлежащим уровнем давления.

Езда с почти пустым топливным баком очень плохо сказывается на вашем дизельном двигателе. Pixabay

Отложения в насосе-форсунке

Одной из основных причин отказа насоса-форсунки является чрезмерное накопление отложений. Есть два типа отложений — внутренние отложения инжектора и внешние отложения инжектора.

Отложения на внешней форсунке вызваны не полностью сгоревшим топливом, которое часто накапливается вокруг отверстий форсунок. Эти отложения называются отложениями коксования.

Хотя в некоторых случаях эти отложения не приводят к отказу форсунки, они могут накапливаться достаточно, чтобы препятствовать распылению топлива, что приведет к менее эффективному сгоранию топлива. Вы заметите это, если у вашего автомобиля заметная потеря мощности или очень высокий расход топлива. Чтобы успешно избавить ваш дизельный двигатель от этих внешних отложений, вы можете использовать моющие присадки, которые отлично подойдут. Они помогут восстановить наиболее эффективную работу вашего инжекторного насоса, восстановив как потерянную мощность, так и увеличенный расход топлива, вызванный накоплением внешних отложений.

В предыдущие годы появился новый вид отложений на инжекторных насосах — внутренние дизельные форсунки. Эти отложения не накапливаются на внешних концах инжектора, а образуются на внутренних частях, таких как пилотные клапаны и иглы инжектора. Они похожи на коксующиеся отложения, которые обычно имеют темно-коричневый и светлый или почти не совсем белый или сероватый цвет. Хотя они могут накапливаться в любом дизельном двигателе, они более склонны к образованию в более новых двигателях с высокотехнологичными системами впрыска.

По мере того, как эти внутренние отложения накапливаются, они создают те же проблемы, что и внешние отложения — потерю мощности и высокий расход топлива. В тяжелых случаях, когда форсунки начинают полностью заедать, это может привести к высоким затратам на техническое обслуживание и чрезмерному простою автомобиля.

Чрезмерный износ

Ваш топливный насос форсунки также может выйти из строя из-за чрезмерного износа. Вплоть до 2006 года дизельное топливо, обнаруженное в Соединенных Штатах, содержало высокий уровень серы; сера поступала из очищенной сырой нефти.Сера в масле действует как смазка для топливной системы. Дизельное топливо с относительно низким содержанием серы постепенно выводилось на рынок под названием Дизельное топливо со сверхнизким содержанием серы (ULSD), и в настоящее время оно применяется во всех сегментах дизельного топлива, включая железные дороги, шоссейные дороги и внедорожники.

По мере того, как нефтепереработчики удалили серу из дизельного топлива, исчезли и преимущества смазки. Теперь для восстановления смазывающей способности дизельного топлива используются присадки. Чем меньше смазки обеспечивает дизельное топливо, тем больше следы износа.Стандарт для измерения смазывающей способности дизельного топлива — это тест HFRR (High Frequency Reciprocating Rig), который измеряет размер пятна износа между двумя металлическими поверхностями, смазываемыми топливом. Многие дистрибьюторы дизельного топлива теперь добавляют дополнительные присадки, улучшающие смазывающую способность, чтобы уменьшить преждевременный износ.

Важно поддерживать точное время каждый раз, когда ремень ГРМ вашего дизельного двигателя был отрегулирован или заменен. Pixabay

Истирание

Хотя смазывающая способность топлива является жизненно важным фактором в определении чрезмерного износа топливных насосов высокого давления, это не единственная причина чрезмерного износа, связанная с топливом. Другой основной причиной преждевременного выхода из строя топливного насоса форсунки является истирание. Все виды топлива, включая дизельное топливо высочайшего качества, содержат небольшое количество примесей.

Некоторые из этих примесей могут включать микроскопические частицы, которые могут проходить даже через самые плотные бортовые топливные фильтры. Если ваше дизельное топливо содержит эти мелкие нерастворимые частицы, со временем они могут истирать форсунки, проходя через них во время нормальной работы двигателя.

В крайних случаях истирание может значительно изменить форму распыления топлива, что приведет к снижению производительности двигателя, высоким затратам на техническое обслуживание из-за сильного истирания и даже увеличению времени простоя двигателя.Безупречная уборка, проводимая поставщиком топлива, и надлежащая фильтрация топлива могут значительно снизить ущерб, вызванный истиранием.

Также читайте: Восстановление внутренних поездок в условиях пандемии

Неправильная синхронизация форсунок

Идеальное количество топлива и его синхронизация исключительно важны, поскольку они регулируют сгорание топлива и ускорение двигателя. Важно поддерживать точное время каждый раз при регулировке или замене ремня ГРМ вашего дизельного двигателя.

Неправильная синхронизация впрыска топлива может привести к снижению производительности двигателя и вызвать пропуски зажигания. Это также может вызвать перерасход топлива, потерю мощности и избыточное дымообразование. Серьезность проблемы также будет зависеть от того, насколько далеко от графика. Если время немного отклонено, проблем может быть минимально или вообще нет. Если вам необходимо проверить топливный насос форсунки, не делайте этого самостоятельно, а вместо этого обратитесь к профессионалам, знакомым с дизельными двигателями и насосами для форсунок дизельного топлива, таким как Goldfarb inc.

Заключение

Отличная производительность топливного насоса высокого давления имеет решающее значение для поддержания исправного двигателя. Двигатель, который длительное время испытывал трудности с впрыском топлива, быстро выйдет из строя и в конечном итоге выйдет из строя. Имея представление об общих проблемах топливных насосов форсунок и способах их предотвращения, вы сэкономите много денег.

[Заявление об ограничении ответственности: опубликованная выше статья содержит ссылки на коммерческие интересы.]

Пять распространенных проблем с насосом впрыска дизельного топлива | by newman28jj

Топливные насосы на самом деле являются основной частью двигателя вашего автомобиля.Вот почему переделка топливных насосов высокого давления часто является частью решения любой серьезной проблемы в двигателе. Их исправление может привести к повышению производительности и более плавной работе.

Что именно делают эти топливные насосы высокого давления? Также известные как дизельные форсунки, они являются ответственной частью двигателя, которая нагнетает топливо в камеры сгорания двигателя. Вот почему переработка дизельных форсунок может стать большим подспорьем для вашего двигателя. С их реконструкцией двигатель будет работать намного лучше.

Есть некоторые специфические проблемы, которые могут помочь при ремонте этих топливных насосов высокого давления. Вот пять распространенных проблем, которые потребуют от вас обращения в сервисный центр для ремонта топливных насосов высокого давления.

Двигатель не работает плавно

Одна из наиболее заметных проблем, вызванных неисправными топливными насосами высокого давления, заключается в том, что ваш двигатель не работает плавно. Когда топливо не поступает в двигатель должным образом, это влияет на производительность вашего автомобиля. Иногда это может быть незаметно.Например, ваш автомобиль может плавно двигаться на низких скоростях, но при ускорении двигатель начинает кашлять.

Engine Misfire

Другая проблема, вызванная неисправностью топливных форсунок, — это пропуски зажигания в двигателе. Это происходит, когда ваш двигатель не искроет должным образом. Хотя для этого может быть несколько причин, одна из них заключается в том, что ваши топливные форсунки не подают нужное количество топлива в двигатель. Это необходимо быстро отремонтировать, поскольку пропуски зажигания со временем приводят к его повреждению.

Weak Engine

Подобно пропускам зажигания в двигателе, слабый двигатель может быть вызван неправильной работой топливных форсунок. Если вы замечаете, что не можете разогнать машину до скорости, не нагружая двигатель до предела, то, скорее всего, у вас есть эта проблема.

Дымный выхлоп

Выхлоп — это то, что осталось от процесса сгорания внутри вашего двигателя. Его вытягивают из машины, поэтому он не накапливается внутри двигателя. Дымный выхлоп может означать широкий спектр внутренних проблем, одна из которых заключается в том, что ваши топливные насосы высокого давления загрязнены или не работают должным образом.

Проблемы с запуском

У вашего двигателя могут возникнуть проблемы с запуском. Для запуска двигателей им нужно топливо, а проблема с топливными насосами является серьезной причиной, по которой ваш двигатель не получает необходимое топливо.

Все эти проблемы можно решить, доставив автомобиль в ближайший сервисный центр и осмотрев его. Повторное производство топливных насосов для форсунок на самом деле является одним из основных предлагаемых решений. Вы также можете их почистить или настроить. Повторное производство рекомендуется только в том случае, если вы хотите, чтобы ваш двигатель работал, как новый, или когда он получил серьезные повреждения.

Однако убедитесь, что вы везете свою машину нужным людям. Неправильный ремонт ваших топливных форсунок может стать такой же проблемой, как и неисправный.

Наши квалифицированные специалисты в DTM Diesel & Petrol Injection Specialists могут произвести там топливные насосы и переработать дизельные форсунки, чтобы ваши двигатели были в идеальном состоянии. Свяжитесь с нами сегодня для получения дополнительной информации!

Моделирование и анализ топливного насоса, используемого в дизельных двигателях

Burman, P.G. и DeLUCA, F. (1962). Система впрыска топлива и органы управления двигателями внутреннего сгорания . Technical Press Ltd. Лондон.

Google Scholar

Чаудхари, Х. и Саха, С. К. (2008). Динамика и балансировка многотельных систем . 1-е изд. Springer Verlag. Берлин.

Google Scholar

Дасгупта А. и Гош А. (2004). Об определении основных размеров кулачка с поступательным роликом-толкателем. J. Mech. Дизайн , 126 , 143–147.

Артикул Google Scholar

Хейвуд, Дж. Б. (1988). Основы двигателя внутреннего сгорания . McGraw Hill Int. Нью-Йорк.

Google Scholar

Кегл Б. (1995). Оптимальная конструкция обычного рядного оборудования для впрыска топлива. Proc. Институт инженеров-механиков, Часть D, J.Автомобильная техника , 209 , 135–141.

Артикул Google Scholar

Кегл Б. и Мюллер Э. (1998). Эффективная процедура расчета кулачка для заданного профиля скорости впрыска дизельного топлива с использованием кривой Безье . Int. Конг. & Exposition, Детройт, штат Мичиган, США, 169–176.

Книга Google Scholar

Ли, Х. К., Рассел, М.Ф. и Бэ, С. С. (2002). Математическая модель дизельной топливной аппаратуры с нелинейным впрыском топлива. Proc. Институт инженеров-механиков, Часть D, J. Automobile Engineering , 216 , 191–204.

Артикул Google Scholar

Ли, С. Х., Чон, Дж. Т., Ли, Дж. Т., Рё, Х. С. и Хонг, К. (2005). Исследование характеристик распыления в условиях сверхвысокого давления впрыска. Внутр. J. Автомобильные технологии 6,2 , 125–131.

Google Scholar

Маллик А.К., Гош А. и Диттрих Г. (1994). Кинематический анализ и синтез механизмов . CRC Press. США. 443–505.

Google Scholar

Наоюки Т., Такеши Т. и Тору М. (1994). Анализ крутящего момента для различных систем впрыска дизельного топлива с использованием измерителя крутящего момента с высокой частотной характеристикой. Обзор JSAE , 15 , Технические примечания, 341–365.

Артикул Google Scholar

Нортон, Р. Л. (2006). Проектирование машин — комплексный подход . 3-е изд. Прентис Холл. Нью-Джерси, 441–444.

Google Scholar

Ричард Д. С. (1991). Динамика системы впрыска топлива насос-магистраль-форсунка. 91818, Внутр. Off-Highway and Power Plant Cong.и Exposition , SAE Technical Paper Series , Wisconsin.

Роберт Бош ГмбХ (2000). Справочник по автомобилестроению . 5-й конец. Роберт Бош ГмбХ. Штутгарт.

Google Scholar

Саха, С. К. (1999). Динамика последовательных многотельных систем с использованием разделенных матриц естественного ортогонального дополнения. Пер. ASME , 66 , 986–996.

Артикул Google Scholar

Сундарраман, П.и Саха, С. К. (2009). Подход многотельной динамики для анализа плоских механизмов с высшими парами. Multibody Dynamics 2009, Тематическая конференция ECCOMAS. , Варшава, Польша.

Таусенев Э., Свистула А. (2005). Исследование деаксиального кулачкового механизма ТНВД дизельного топлива. Транспорт 2005, ХХ , 225231. (русский язык).

Google Scholar

Цай, Д.М., Ценг, К.-С. и Чен, Х.-П. (2006). Процедура измерения плоских профилей кулачков и их следящих движений. J. Manuf. Наука и англ. , 128 , 697–704.

Артикул Google Scholar

Wu, L. -I., Liu, C.-H., Shu, K.-L. и Чжоу, С.-Л. (2009). Дисковые кулачковые механизмы с поступательным толкателем, имеющим симметричные двойные ролики. мех. Мах. Теория , 45, , 2085–2099.

Артикул Google Scholar

(PDF) Влияние фазирования ТНВД на ударный шум трансмиссии дизельных двигателей

ICSV24, Лондон, 23-27 июля 2017 г.

8 ICSV24, Лондон, 23-27 июля 2017 г.

Расчетный импульс

рассчитан для различных значений фазового угла ТНВД.Эти результаты

используются для прогнозирования наилучшего и наихудшего фазовых углов как 12 и 72 градуса соответственно.

Экспериментальные исследования включали вибрационные и акустические измерения на одном и том же двигателе

в полубезэховой испытательной камере двигателя. Двигатель работает с полной нагрузкой при разном угле фаз впрыска топлива

. Диаграммы Кэмпбелла, соответствующие различным фазовым углам топливного насоса высокого давления, составляют

, полученные с использованием как вибрационных, так и акустических измерений. Результаты экспериментов полностью подтвердили предсказанные

значения наилучшего и наихудшего фазовых углов ТНВД. Влияние фазового угла на резонансных частотах

также четко наблюдается на диаграммах Кэмпбелла. Как численные, так и экспериментальные

ментальные результаты показывают, что фазирование топливного насоса высокого давления может значительно изменить шум при ударе зубчатой ​​передачи

, а также общий уровень шума двигателя.

БЛАГОДАРНОСТИ

Это исследование проводится в Турции при поддержке Ford OTOSAN.Авторы, поэтому

благодарят Центр исследований и разработок Ford OTOSAN за предоставленную возможность.

ССЫЛКИ

1 Эсмаэли, М. и Субраманиам, А. (2011). Концепции привода ГРМ и предложения для редуктора

Снижение шума дребезжания в коммерческих транспортных средствах, M.Sc. Диссертация, Технологический университет Чалмерса,

Гетеборг, Швеция.

2 Крокер М. Д., Амфлетт С. А. и Барнард А. И. (1995). Редукторная передача для сверхмощного дизельного двигателя — модель

для уменьшения излучаемого шума, Технический документ SAE, №: 951315.

3 Вильгельм М., Лаурин С., Шмиллен К. и Спессерт Б. (1990). Вибрационное возбуждение конструкции по времени

Удары зубчатой ​​передачи, Технический документ SAE, №:1.

4 Гао, З., Сэйн, К., и Воллстрём, М. (2009). Анализ шума зубчатых передач для большого дизельного двигателя, 16-й Международный конгресс по звуку и вибрации

, Краков, Польша, 5-9 июля.

5 Сахип Ю. (2012). Оценка NVH модели MBD топливного насоса высокого давления с внутренними гидравлическими эффектами

и параметрами возбуждения клапанной системы, M.Sc. Диссертация, Стамбульский технический университет, Is-

, Танбул, Турция.

6 Сингх Р., Хаузер Д. Р. и Кахраман А. (1990). Нелинейный динамический анализ зубчатых систем,

Отчет подрядчика НАСА, Университет штата Огайо, Колумбус, Огайо, США, №: 4338.

7 Родригес, Дж., Керибар, Р., и Фиалек, Г. (2005) . Модель Geartrain с динамической или квазистатической формулой

для переменной жесткости сетки, Технический документ SAE, №: 2005-01-1649.

8 Ривола, А., Миландри, М., и Мукки, Э. (2006). Модель Geartrain для динамического анализа системы синхронизации торбайка Mo-

, Труды ISMA 2006 Multi-Body Dynamics and Control, стр. 2689–2703.

9 Карбонелли, А., Перре-Лиоде, Дж., И Риго, Э. (2014). Моделирование ударного шума — Нелинейная динамика dy-

многоступенчатой ​​зубчатой ​​передачи, Международная конференция по зубчатым передачам, Лион, Франция, стр. 447–456.

10 Доган, С. Н. (1999). Вибрация незакрепленных деталей в трансмиссии автомобиля — Дребезжание шестерен, Тр.J. of Engineering и

Науки об окружающей среде, Vol. 23. С. 439-454.

11 Руст А., Брандл Ф. К. и Тхиен Г. Э. (1992). Исследование явлений грохота шестерен, AVL List

GmbH, Грац, Австрия.

12 AVL Acoustics (2005 г. ). Тренинг по шуму и вибрации, Грац, Австрия.

13 Хурми Р. С. (2012). Теория машин. 14-е изд .; S. Chand & Company Ltd., Нью-Дели.

14 AVL List GmbH (2012). Тренинг Excite Timing Drive, Грац, Австрия.

15 Кларин, Б., Вок, К., Нольф, К., Де Стефанис, Д., Кардоне, К., Паппалардо, Т., и Грассо, К. (2005). En-

Моделирование шумов и шумов на силовом агрегате

с помощью решателя MBD AVL EXCITE, Технический документ SAE, №: 2005-

24-016

Механический топливный насос DB2 для дизельных двигателей Ford 7.3L IDI 1990-1991 гг. — 04821X

*** Наша основная политика была обновлена ​​***

С ноября 2021 года стандартной практикой для The Diesel Store является взимание возвращаемой основной платы во время покупки.Вы можете связаться с нами, чтобы попросить об исключении из этой политики.

Оплата основной платы вперед — плата возвращается

Когда вы вносите основную плату вперед, вы имеете право на ее возмещение, если вы отправите нам старое ядро ​​в течение 60 ДНЕЙ с момента покупки. При покупке с вас будет снята полная стоимость детали и сердечника. Как только приемлемый сердечник будет возвращен, вы получите возмещение в соответствии с методом оплаты, использованным при оформлении заказа.

Возможность отказаться от предоплаты за базовую плату — свяжитесь с нами

Мы понимаем, что могут возникнуть обстоятельства, при которых вы не сможете внести основную оплату заранее. В этом случае вам нужно будет связаться с нами для получения дальнейших инструкций и помощи. Вам будет предложено совершить покупку и зарегистрировать кредитную карту. После обработки заказа у вас будет 14 ДНЕЙ , чтобы вернуть ядро ​​до того, как с карты будет списана основная плата. Если вы не можете вернуть ядро ​​в течение 14 дней, вы должны позвонить до 14-го дня, чтобы обсудить варианты.Продление может быть предоставлено в индивидуальном порядке.

Определение ядра:

• Ядро — это старый блок, который был заменен новым или восстановленным.
• Многие запасные части, такие как насосы, форсунки, турбокомпрессоры и масляные насосы высокого давления, имеют основной заряд, связанный с этой деталью.
• Чтобы получить полный кредит, все ядра должны быть возвращены в восстанавливаемом состоянии, должны быть похожи на аналогичные и включать все детали и детали, которые были получены с вашим заменяющим продуктом.

Физическое состояние ядра:

• Не будет выдан кредит на ядро, которое подверглось пожару, было разобрано или серьезно повреждено или сломано.
• Частичный зачет активной зоны может быть предоставлен для сердечников, которые были повреждены, в том числе с заклинившей головкой и ротором, треснувшими корпусами, загрязнением (вода, биодизель, отработанное растительное масло и т. Д.) Или отсутствующими частями или частями.

Основная процедура возврата:

1. Слейте все жидкости (масло, топливо и т. Д.).) перед возвратом ядра.
2. Используйте все пластиковые заглушки и колпачки, полученные для заменяемого элемента на возвратном сердечнике.
3. Оберните в прочный полиэтиленовый пакет, чтобы предотвратить утечку. Любые влажные упаковки могут привести к повреждению или отказу от упаковки.
4. Упакуйте сердцевину в оригинальную коробку. Обязательно используйте картонные скобы или внутреннюю амортизацию.
5. Включите информацию о покупке вместе с частью, которая включает либо распечатанное подтверждение заказа по электронной почте, либо копию счета-фактуры, прилагаемого к насосу.
6. Отправьте нам ядро, используя этикетку с предоплаченным возвратом, прилагаемую к вашей покупке. Если у вас нет этого ярлыка, вы можете связаться с нами для замены. Вы также можете отправить товар по адресу:

   The Diesel Store Core Returns
   1 Seidel Ct.
   Болингбрук, Иллинойс 60490

7. Если по какой-либо причине у вас есть вопросы или опасения по поводу состояния вашего ядра, отправьте электронное письмо с номером отслеживания и номером счета на адрес [email protected].

Видео: процесс возврата ядра
