Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Содержание

Масло в интеркулере дизельного двигателя: найти причину

Чем больше в автомобиле различных технических ухищрений, тем более сложным становится его обслуживание. Вот например, двигатели с турбонаддувом. С одной стороны — повышение мощности двигателя при том же рабочем объеме, сокращение расхода топлива.

С другой — увеличенные размеры и масса моторного агрегата. А главное — повышенные требования к обслуживанию. Особого внимания требуют турбокомпрессор и охладитель воздуха. Специфические проблемы последнего рассматриваются в предлагаемой статье.

Что такое интеркулер и для чего он нужен

Создатели автомобилей для повышения мощности силовых агрегатов давно уже не идут по пути увеличения литража. Мощность увеличивают за счет дополнительных технических решений. Одним из них является применение турбонаддува.

Суть его заключается в том, чтобы подать в цилиндры дополнительное количество воздуха, благодаря чему можно добавить больше и топлива, то есть снять с рабочего объема большую мощность (до 80%).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Для этой цели двигатели внутреннего сгорания (ДВС), как дизельные, так и бензиновые, оснащают турбинами, приводимыми в действие от выхлопных газов. Однако турбированный воздух при этом нагревается до 200 — 250°C.

Как известно из физики, при нагреве газы расширяются, а значит, объемная плотность их уменьшается. Это приводит к тому, что фактически в единице объема оказывается меньше молекул газа, в частности — кислорода. То есть хотели подать его больше, а за счет уменьшенной плотности прибавка получается недостаточной.

Пришлось устанавливать дополнительное устройство для охлаждения нагнетаемого воздуха — промежуточный охладитель (интеркулер). Этот узел представляет собой охлаждающий радиатор, через который проходит горячий воздух от турбины нагнетателя. Существуют 2 вида кулеров: воздушный («воздух-воздух») и жидкостный («воздух-вода»). Первый охлаждается воздухом и располагается перед радиатором охлаждения двигателя.

В противном случае он будет находиться в теплой среде, что снизит его эффективность.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Жидкостный охладитель («воздух-жидкость») представляет собой воздушный радиатор, помещенный в жидкость, охлаждаемую путем циркулирования с помощью дополнительного насоса. Из-за сложной конструкции применяются реже.

Кашу маслом не испортишь?

Интеркулер мог бы работать вечно, если не одно «но». Через какое-то время многие владельцы автомобилей с турбинным наддувом замечают потеки масла в местах соединения шлангов и патрубков радиатора. Масляные потеки свидетельствуют о попадании масла в охлаждающее устройство. Откуда и каким образом оно там оказывается?

Чтобы разобраться в этом, достаточно представить себе маршрут воздуха, проходящего через кулер. Очевидно, что воздух в радиатор подается турбиной, а именно, — холодной ступенью. Основной объем воздуха в полость нагнетательной ступени всасывается из атмосферы через воздушный фильтр.

Кроме того, на всасывающем воздухопроводе врезан более тонкий шланг вентиляции картерных газов, соединенный с картером через клапан принудительной вентиляции (PCV-клапан).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Таким образом, масло может поступать вместе с воздухом из воздушного фильтра, из системы смазки турбины либо из картерного пространства.

А может это не так уж и страшно? В той или иной степени масло попадает в охладитель нагнетаемого воздуха практически всегда. Пока его количество не превышает 20 — 50 грамм, криминала нет. Но когда уровень доходит до нижних охлаждающих ячеек, начинается подсос масла проходящим воздухом (карбюрация), и масляный воздух поступает в цилиндры.

Как следствие, образуется нагар на клапанах, закоксовываются кольца, что увеличивает прорыв газов в картер, то есть получается положительная активная связь (когда условия для возникновения неисправности становятся еще более подходящими). Дело может закончиться перегревом двигателя и даже возгоранием моторного масла в цилиндрах.

Причины масляного недержания

Отчего появляется масло в интеркулере дизельного двигателя? Ниже рассматриваются возможные причины.

Масло идет с воздухом в распыленном виде:

  • Нарушения в работе системы вентиляции картерных газов.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Они вызываются засорением вентиляционного шланга, либо заклиниванием PCV-клапана. В результате частицы моторного масла вместе с картерными газами засасываются во всасывающий шланг турбины и далее поступают в интеркулер.
  • К таким же последствиям приводит и грязный воздушный фильтр. За счет повышенного разрежения перед турбиной также происходит усиленный подсос картерных газов с масляной взвесью.
  • Наконец, наличие масла в корпусе воздушного фильтра. Основные причины — износ поршневых колец, загрязнение вентиляционного канала и сменного фильтрующего элемента.

Смазочное масло поступает из турбины из-за повышенного давления в системе смазки либо утечек, связанных с износом деталей:

  • Забит масляный фильтр, вследствие чего масло выдавливается из смазочных каналов подшипников турбины.
  • Погнута отводная труба от смазочных камер ротора. В результате увеличилось сопротивлению сливу, что также приводит к выдавливанию масла.
  • Масло гонит из подшипников и в случае износа уплотняющих сальников.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Устранение неисправностей

Чтобы узнать — гонит ли масло из турбины, необходимо открутить крепежные хомуты и отсоединить от выходного патрубка подающий рукав. Утечки масла, если они есть, будут видны. Дальнейшие действия:

  • Снять турбину с двигателя, разобрать ее, удалить грязь из масляных каналов, промыть детали соляркой. После чего проверить корпус — нет ли в нем трещин.
  • Поставить новые подшипники, уплотнения, запорные кольца. Шейки вала и втулки смазать моторным маслом.
  • Проверить сливную магистраль, промыть от грязи, отложений. Если она деформирована — выправить.
  • Очистить систему вентиляции картера, включая малую и большую ветви, а также маслосъемники и клапан PCV. Последний не содержит резиновых деталей, поэтому его можно промывать любым растворителем.
  • Заменить масляный и воздушный фильтры.
  • В заключение рекомендуется произвести замену моторного масла.

Внимание: для дизелей с турбонаддувом необходимо использовать специальное масло с присадками, сохраняющими смазывающие свойства при высокой температуре в газовой турбине.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Промывание желудка

После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?

А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.

Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства. Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000.

Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.

Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.

Опасность: предложенный раствор ядовит, с ним необходимо работать в резиновых перчатках и защитных очках.

Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.

Полезный совет

Решая какие-то проблемы, часто путают причину и следствие. Так и с интеркулером, его замасливание — всего лишь следствие, а причин несколько, и наиболее важная — выброс смазочного масла турбиной из-за износа уплотнителей. К сожалению, износ — это естественный процесс, сопровождающий работу любого механизма, в том числе и турбины ДВС.

Наряду с этим, бывает износ из-за неправильной эксплуатации. При большой скорости вращения ротора подшипники усиленно нагреваются, поэтому для их охлаждения предусмотрена проточная система смазки под давлением, выполняющая одновременно и функцию охлаждения.

После остановки двигателя в конце поездки масляный насос прекращает подачу масла практически мгновенно, в то время как турбина на выбеге вращается еще некоторое время. При этом тепло выделяется, а охлаждения уже нет.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Происходит тепловой удар, приводящий в отсутствие смазки к усиленному износу подшипников и уплотнений.

Чтобы исключить это явление, обладателям турбодвигателей рекомендуется не сразу глушить мотор, а позволить ему поработать 2 — 3 минуты на холостых оборотах, пока не снизится температура турбины. Некоторые современные машины оснащаются турботаймером, который останавливает двигатель через некоторое время после поворота ключа. Остальные владельцы могут установить это устройство самостоятельно.

Итак, чтобы поддерживать расчетный режим образования топливно-воздушной смеси на дизельных двигателях с турбонаддувом, необходимо внимательно следить за состоянием системы промежуточного охлаждения воздуха. Главной болезнью надувного дизеля является замасливание интеркулера. Поэтому при появлении первых симптомов — масляных потеков на подводящих патрубках, следует устранить причины возникших нарушений.

➫ Масло в интеркулере турбодизелей: причины и последствия

Чем грозит попадание масла в интеркулер дизеля

В процессе эксплуатации дизельных автомобилей, оснащенных турбиной, моторное масло часто проникает в полость интеркулера двигателя внутреннего сгорания.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

При попадании смазочного материала в охладитель системы турбонаддува происходит резкое снижение мощности силового агрегата, а при воздействии на педаль акселератора наблюдаются неожиданные провалы. Описанные проблемы связаны с неисправностями в системе.

Зачем нужен интеркулер турбонаддува дизельного двигателя

При сжатии в турбокомпрессоре воздушные массы получают сверхвысокий нагрев. Перед подачей в рабочие цилиндры они нуждаются в промежуточном охлаждении, иначе объема воздуха будет недостаточно, чтобы обеспечить наибольшую эффективность сгорания топлива. Если в цилиндры поступает разогретый кислород, резко снижаются мощностные характеристики мотора и возрастает расход горючего.

Интеркулер работает по принципу радиатора. Он расположен сзади турбины. В задачу устройства входит качественное охлаждение сжатого воздуха (воздушное, жидкостное, комбинированное), направляемого в камеры сгорания двигателя. Благодаря охлаждению, в цилиндры подается воздух в достаточных объемах, необходимых для сжигания большего количества дизельного топлива.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

При помощи охладителя температура наддувочного воздуха снижается до 55-70 °С.

При подаче охлажденных воздушных масс происходит следующее:
  • повышается мощность двигателя;
  • уменьшается потребление солярки, моторного масла;
  • снижается токсичность выбросов;
  • улучшается эффективность сгорания топливовоздушных смесей;
  • увеличивается количество оборотов коленвала;
  • возрастает момент вращения на пониженных оборотах;
  • улучшается общий коэффициент полезного действия ДВС;
  • повышается уровень максимальной скорости транспортного средства.

Как выявить попадание масла в интеркулер

Если турбина вбрасывает смазочный материал в охладитель, необходимо проверить исправность работы турбокомпрессора. Помимо нарушений в турбокомпрессоре, причины могут состоять в следующем:

  1. Нарушение целостности, закупорка элементов маслопровода (трещины, загибы сливного патрубка, деформация, износ уплотнений).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще
  2. Появление трещин на корпусе самого интеркулера.
  3. Деформации, дефекты воздуховода.
  4. Засор воздушного фильтра.
  5. Повышенный уровень моторного масла в картере двигателя.
  6. Неисправности элементов системы вентиляции ДВС.
  7. Износ деталей цилиндропоршневой группы (деформации, разрушения поршней, колец, стенок цилиндров).

Предупреждение случаев попадания масла в интеркулер турбированного мотора

Во избежание подобных дефектов в работе системы турбонаддува, рекомендуется проводить ее регулярное обслуживание. Профилактические мероприятия по уходу за интеркулером турбины:

  • регулярное очищение наружных отверстий радиатора от загрязнений;
  • прекращение эксплуатации мотора до устранения причин, вызвавших появление масла в охлаждающем устройстве;
  • проверка уровня смазки.

Важно: если водитель будет продолжать активно использовать автомобиль на фоне имеющихся неисправностей в системе турбонаддува, это неизбежно приведет к серьезным поломкам мотора, требующим дорогостоящего капитального ремонта.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Что такое интеркулер и для чего он нужен


Что такое интеркулер? И для чего он нужен вообще на автомобиле

НУ что ребята написал я несколько статей про форсированные двигатели, и пошли вопросы. НА некоторые я уже ответил, например про турботаймер и турбояму. Сегодня же постараюсь раскрыть вопрос об интеркулере. Задал мне такой вопрос водитель маршрутного FORD (дизель) – спрашивает, что это такое и зачем он нужен вообще, а также можно ли его убрать. Что же вопросов много, постараюсь их все раскрыть. Думаю, будет интересно и вам, так что читайте дальше …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала определение.

Интеркулер – это промежуточный элемент в системе подачи воздуха в цилиндры двигателя, рассчитанный только на одну функцию охлаждения. Может присутствовать как на дизельных двигателях, так и на бензиновых. Основная задача понизить температуру поступающего воздуха – сделав его плотнее, что благотворно сказывается на создании горючей смеси и давлении в цилиндры.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Простыми словами можно сказать так – чем холоднее воздух, тем больше у него плотность, тем больше его поступает в двигатель, а значит – давление в цилиндры будет намного сильнее, также смесь будет более обогащенной. Наверное, многие замечали, что автомобиль работает лучше в ночной период времени — летом, когда воздух охлажден. В турбированных двигателях сжатый воздух нагревается до приличных температур, как говорят специалисты не редко до + 150 + 200 градусов Цельсия. Это происходит по нескольким причинам:

Во-первых, сжатие, от этого он очень быстро разогревается.

Во-вторых, передача температуры от выхлопных газов, а они очень сильно разогреты.

Все это не благотворно сказывается на работе турбонаддува, интенсивность снижается, поэтому для понижения температуры решено было установить в промежутке интеркулер.

Устройство

По сути это очень простое устройство. Внешне оно похоже на большой радиатор с множеством ходов, патрубков и пластин – это своего рода теплообменник, который должен рассеивать тепло.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Важно отметить — что охлаждающие патрубки должны быть максимально длинными (для лучшего охлаждения) и прямыми, иначе если они будут загибаться это может привести к потере давления.

Для максимального эффекта охлаждения к этим патрубкам приваривают внешние дополнительные пластинки, для еще больше отвода тепла. Материал обычно – медь или алюминий, потому как теплоотдача у них максимальная. Сам интеркулер устанавливается между компрессором турбины и впускным коллектором. Обычно его прячут под бампер автомобиля, либо рядом с радиатором охлаждения двигателя (но есть также варианты установки в крыло автомобиля). Но не все устройства одинаковы, есть как воздушные, так и водяные системы.

Типы интеркуллеров

Сейчас различают всего два типа таких устройств.

1) Воздушный тип. Где охлаждение происходит при помощи воздушного набегающего потока при движении автомобиля, чем быстрее машина двигается – тем интенсивнее происходит процесс.

2) Водяное охлаждение.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Как вы уже догадались, происходит благодаря циркуляции охлаждающей жидкости.

Если сравнить два этих типа, то самая простая это воздушная система, но она не такая эффективная и зачастую очень громоздкая. Поэтому сейчас многие производители переходят на водяные системы – они намного компактнее, да и вода намного эффективнее убирает лишнюю температуру. Однако такие системы сложнее в устройстве, установке и последующей эксплуатации.

Эффективность применения

Наверное, сейчас многие поняли что такое и для чего нужен интеркулер, однако остается вопрос про его эффективность. Насколько эффективно его применение в машине?

Ребята эффект есть и еще какой. Так например — охлаждение воздуха всего на 10 градусов, дает рост производительности двигателя примерно на 3%. А как правило даже «воздушный тип» интеркулеров охлаждает воздух примерно на 50 градусов, вот вам и 15% к мощности. Но рекордсменами являются водные системы, у них понижение температуры может доходить до 70 градусов, то есть – 21% к мощности двигателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Как видите — установка этого устройства очень обоснована. Однако хочется сразу отметить, что их ставят только на турбированные двигатели, ведь у обычных нет таких объемов нагнетания в цилиндры воздуха, да и нет такого сильного нагрева.

Минусы интеркулера

Даже самая идеальная система – неидеальна! Вот и наше устройство имеет ряд недостатков. Перечислю по пунктам:

1) Это понижение давления. Понятно, что поток, проходящий через множество трубок, отдает часть своей энергии на их преодоление.

2) Вес. Как ни крути, а это приспособление не из легких, есть варианты которые доходят до 20 кг веса.

3) Водные системы, требуют дополнительной охлаждающей жидкости. ДА и сама система требует внимания, потому как если жидкость вытечет, то эффективность упадет в разы.

Можно ли его убрать?

И последнее – можно ли избавиться от этого приспособления? Конечно можно, почему нет! Однако зачастую такие переделки ни к чему хорошему не приводят. Только сами подумайте, на сколько упадет производительность мотора, примерно на 15 – 20%, а «оно» вам нужно? Да и система подачи воздуха, которая находится на двигателе, не рассчитана на такие высокие температуры, поэтому без интеркулера — может пострадать.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Кстати по нему можно определить рабочая ли у вас турбина, смотрим небольшое видео.

Скажу больше, один из самых распространенных видов тюнинга является установка интеркулера большого размера и объема, для прохождения больших объемов воздуха, а соответственно для его лучшего охлаждения. Также многие тюнеры устанавливают специальные воздухозаборники на капоте автомобиля которые, направляют набегающий холодный поток напрямую на корпус интеркулера, что еще больше увеличивает отдачу.

НА этом буду заканчивать, надеюсь моя статья была вам полезна, всем пока – искренне ваш АВТОБЛОГГЕР.

(17 голосов, средний: 4,94 из 5)

Зачем нужен интеркулер на дизеле

Задачи, которые приходится решать производителям современных автомобилей, достаточно обширны. Многие из них затрагивают вопросы экологии и мощности ДВС. Зачастую они оказываются связанными, так полное сгорание топлива, дает повышение мощности и улучшение экологических показателей мотора.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Если более внимательно посмотреть на то, как используется дизель в конструкции авто, то выяснится, что справиться с затронутыми проблемами ему помогает интеркулер.

Интеркулер, для чего он нужен?

Повышение мощности ДВС решается довольно-таки просто – необходимо обеспечить в цилиндрах двигателя оптимальные условия для сгорания топлива. Однако подобная задача только на первый взгляд кажется простой. Для подачи дополнительного кислорода в мотор используется специальное устройство – турбина, которая сжимает атмосферный воздух, и в таком виде он поступает в ДВС. Чаще всего подобными изделиями оснащается дизель.

Следствием того, что атмосферный воздух сжимается, происходит увеличение его плотности, что обеспечит поступление в мотор большего количество кислорода. Однако по законам физики, при сжатии газа происходит повышение температуры, а подача в дизель горячего воздуха – один из возможных вариантов быстрого его разрушения. Поэтому для снижения температуры сжатого воздуха используется такое устройство, как интеркулер.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Как работает интеркулер

Что это такое, и как он работает, поможет понять приведенный рисунок. Принцип, по которому работает интеркулер, такой же, как у системы охлаждения двигателя – теплообмен или охлаждение нагретого вещества холодным. Прежде, чем дальше рассматривать вопрос – зачем нужен интеркулер, необходимо отметить, что он может быть двух типов:

  1. Воздух-воздух. При таком подходе используется специальный радиатор интеркулера, в котором сжатый нагретый воздух отдает свое тепло в атмосферу. Это наиболее распространенный вариант построения системы охлаждения подобного типа, благодаря простоте конструкции.
  2. Воздух-вода. После компрессора воздух проходит через радиатор интеркулера, омываемый водой. Отличается компактными размерами и высокой эффективностью работы. Однако для этого необходимы дополнительный радиатор охлаждения жидкости, насос для обеспечения ее циркуляции и блок управления.

Независимо от того, каким образом построена система, принцип, лежащий в основе работы интеркулера, одинаковый – температура сжатого компрессором воздуха уменьшается, для чего он поступает в радиатор интеркулера.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Так что, по сути дела, интеркулер является радиатором охлаждения, представляющим собой набор трубок, обладающих хорошей теплопроводностью, вследствие чего излишек тепла отводится наружу и снижается температура воздуха, поступающего в дизель.

Что такое интеркулер в автомобиле

Надо отметить, что конструктивно интеркулер может быть выполнен горизонтальным и вертикальным. Какой лучше использовать, а также какой радиатор интеркулера устанавливать на автомобиль, зависит от места в подкапотном пространстве. Устройство, работающее по принципу «воздух-воздух», отличается большими габаритами, а к его месту установки предъявляются высокие требования.

Кроме того, необходимо учитывать, что подобные изделия критичны к состоянию охлаждающей поверхности. Если она загрязнена, есть ее локальные повреждения, то эффективность работы всего устройства снижается. Наилучшим вариантом считается, когда такие изделия установлены перед радиатором охлаждения. Надо отметить, что ошибка с выбором места установки может привести к нарушению всей работы интеркулера.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Не будет выполняться главный принцип работы – вместо того, чтобы отдавать температуру, воздух может нагреваться из-за ее высокого значения в подкапотном пространстве, вследствие чего дизель станет работать только хуже.

Поэтому гораздо удобней интеркулер, работающий с использованием воды. Кроме того, что ему требуется для установки меньше места, применение воды повышает его эффективность в несколько раз. Однако подобное устройство для своей работы требует задействовать дополнительные элементы.

Простое техническое решение, в основе которого лежит принцип принудительного охлаждения сжатого воздуха, подаваемого в дизель, позволяет повысить мощность мотора за счет обеспечения условий для оптимального сгорания топлива. Дополнительным преимуществом будет улучшение экологических показателей работы двигателя.

что такое интеркулер — DRIVE2

Грубо говоря, интеркулер — это промежуточный радиатор охлаждения воздуха, устанавливаемый на двигателях внутреннего сгорания, оснащенных турбинами.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Интеркулеры устанавливаются и на бензиновых, и на дизельных двигателях.

Назначение интеркулера — уменьшить температуру воздуха, подаваемого в двигатель. Как известно, плотность воздуха тем больше, чем ниже его температура. В то же время, при нагнетании воздуха турбиной он разогревается, а значит, становится менее плотным, и количество поступающего к двигателю в единицу времени воздуха становится меньше. Значит, нужно охладить сжатый турбиной воздух, сделать его более плотным, что позволит двигателю с турбонаддувом развить большую мощность.

Отсюда становится понятно, почему интеркулеры не устанавливаются на нетурбированных двигателях: транспортные средства с двигателями, лишенными турбины, используют прохладный, не подвергавшийся сжатию, воздух из окружающей среды, прошедший только через воздушный фильтр.

Интеркулеры, как правило, устанавливаются в передней части автомобиля, сразу за бампером или решеткой радиатора, так, чтобы быть первыми на пути набегающего на автомобиль прохладного воздуха.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Интеркулер охлаждает точно тем же способом, что и обычный радиатор охлаждения двигателя, только не воду, а воздух: по изогнутой трубке, снабженной многочисленными ребрами для повышения теплоотдачи, прокачивается воздух, сжатый турбиной; снаружи интеркулер обдувается более прохладным атмосферным воздухом.

Таким образом, воздух, прошедший через интеркулер, становится более холодным (в идеале его температура должна равняться температуре забортного воздуха, но для этого нужен промежуточный радиатор очень большого размера, так что обычно довольствуются примерно 70% снижением температуры прошедшего через турбину воздуха) и более плотным, что увеличивает мощность двигателя и повышает детонационный порог.Фронтальный интеркулер

При адиабатическом (без теплообмена с окружающей средой) сжатии воздуха в системе наддува его температура повышается.

(Твход нагнетателя)/(Твых нагнетателя) = (Рвход/Рвых)(n-1)/n.В реальной ситуации при Т на входе нагнетателя 20 °C:Рвых/Рвхода = 1,5, следовательно, разность температур составляет 45 °C и после сжатия Твых = 65 °C;

Рвых/Рвхода = 2, следовательно, разность температур составляет около 84 °C и после сжатия Твых = 104 °C.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Согласно расчётам, при начальной температуре 50 °C повышение температуры воздуха на 10 °C при постоянном давлении приводит к уменьшению его плотности на 3 %.

Поэтому, если не охлаждать воздух после нагнетателя, эффект наддува может быть значительно ослаблен.

Пример: при отношении Рвых/Рвхода = 1,5 плотность воздуха после сжатия (значит, и мощность) падает на 14 %; при отношении Рвых/Рвхода = 2 плотность воздуха падает на 25 %.

Поэтому в двигателе внутреннего сгорания воздух, который подается в цилиндры, разумно дополнительно охлаждать, повышая его плотность, что в свою очередь повышает эффективность наддува, а также снижает детонационный порог. Для дизельных двигателей промежуточное охлаждение наддувочного воздуха целесообразно лишь при двух и более ступенчатом наддуве (применении двух и более компрессоров).

Одним из видов тюнинга ДВС является установка интеркулера большего объема.

Радиатор интеркулера обычно крепится перпендикулярно продольной оси автомобиля (фронтальный интеркулер) перед радиатором либо под крылом, пример — Mitsubishi Lancer Evolution.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Mitsubishi Lancer Evo VII фронтальный интеркулер

Другой способ крепления — горизонтально над двигателем (например, Subaru Impreza WRX). В таком случае в капоте автомобиля обычно имеется воздухозаборник для подвода потока воздуха к интеркулеру.

Subaru Impreza WRX горизонтальное расположение интеркулера

Page 2

Грубо говоря, интеркулер — это промежуточный радиатор охлаждения воздуха, устанавливаемый на двигателях внутреннего сгорания, оснащенных турбинами. Интеркулеры устанавливаются и на бензиновых, и на дизельных двигателях.

Назначение интеркулера — уменьшить температуру воздуха, подаваемого в двигатель. Как известно, плотность воздуха тем больше, чем ниже его температура. В то же время, при нагнетании воздуха турбиной он разогревается, а значит, становится менее плотным, и количество поступающего к двигателю в единицу времени воздуха становится меньше. Значит, нужно охладить сжатый турбиной воздух, сделать его более плотным, что позволит двигателю с турбонаддувом развить большую мощность.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Отсюда становится понятно, почему интеркулеры не устанавливаются на нетурбированных двигателях: транспортные средства с двигателями, лишенными турбины, используют прохладный, не подвергавшийся сжатию, воздух из окружающей среды, прошедший только через воздушный фильтр.

Интеркулеры, как правило, устанавливаются в передней части автомобиля, сразу за бампером или решеткой радиатора, так, чтобы быть первыми на пути набегающего на автомобиль прохладного воздуха. Интеркулер охлаждает точно тем же способом, что и обычный радиатор охлаждения двигателя, только не воду, а воздух: по изогнутой трубке, снабженной многочисленными ребрами для повышения теплоотдачи, прокачивается воздух, сжатый турбиной; снаружи интеркулер обдувается более прохладным атмосферным воздухом.

Таким образом, воздух, прошедший через интеркулер, становится более холодным (в идеале его температура должна равняться температуре забортного воздуха, но для этого нужен промежуточный радиатор очень большого размера, так что обычно довольствуются примерно 70% снижением температуры прошедшего через турбину воздуха) и более плотным, что увеличивает мощность двигателя и повышает детонационный порог.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Фронтальный интеркулер

При адиабатическом (без теплообмена с окружающей средой) сжатии воздуха в системе наддува его температура повышается.

(Твход нагнетателя)/(Твых нагнетателя) = (Рвход/Рвых)(n-1)/n.В реальной ситуации при Т на входе нагнетателя 20 °C:Рвых/Рвхода = 1,5, следовательно, разность температур составляет 45 °C и после сжатия Твых = 65 °C;

Рвых/Рвхода = 2, следовательно, разность температур составляет около 84 °C и после сжатия Твых = 104 °C.

Согласно расчётам, при начальной температуре 50 °C повышение температуры воздуха на 10 °C при постоянном давлении приводит к уменьшению его плотности на 3 %.

Поэтому, если не охлаждать воздух после нагнетателя, эффект наддува может быть значительно ослаблен.

Пример: при отношении Рвых/Рвхода = 1,5 плотность воздуха после сжатия (значит, и мощность) падает на 14 %; при отношении Рвых/Рвхода = 2 плотность воздуха падает на 25 %.

Поэтому в двигателе внутреннего сгорания воздух, который подается в цилиндры, разумно дополнительно охлаждать, повышая его плотность, что в свою очередь повышает эффективность наддува, а также снижает детонационный порог.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Для дизельных двигателей промежуточное охлаждение наддувочного воздуха целесообразно лишь при двух и более ступенчатом наддуве (применении двух и более компрессоров).

Одним из видов тюнинга ДВС является установка интеркулера большего объема.

Радиатор интеркулера обычно крепится перпендикулярно продольной оси автомобиля (фронтальный интеркулер) перед радиатором либо под крылом, пример — Mitsubishi Lancer Evolution.Mitsubishi Lancer Evo VII фронтальный интеркулер

Другой способ крепления — горизонтально над двигателем (например, Subaru Impreza WRX). В таком случае в капоте автомобиля обычно имеется воздухозаборник для подвода потока воздуха к интеркулеру.

Subaru Impreza WRX горизонтальное расположение интеркулера

Для чего нужен интеркулер, что это такое в автомобиле

Сегодня многие автомобилисты предпочитают автомобили с турбированным двигателем и это не удивительно, поскольку такой мотор отличается невероятной мощностью, что весьма привлекательно для поклонников больших скоростей.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Каждый знает, что при работе даже «маломощного» мотора вырабатывается огромное количество тепловой энергии. И для корректной работы силового агрегата в авто с мощным мотором, устанавливается специальное устройство – интеркулер. Что это такое в автомобиле, для чего нужен и как функционирует мы сегодня расскажем.

Назначение интеркулера

Итак, интеркулером называется дополнительное охлаждающее устройство, обеспечивающие охлаждение воздушных масс, которые поступают из наддува, на турбированном движке. Устройство и принцип работы интеркулера напоминает обычный радиатор. И все-таки следует более подробно остановиться на том, зачем нужен.

Система охлаждения автомобиля

Можно выделить 2 главные функции охлаждающих устройств:

  • понижение температурных значений нагнетаемого воздуха;
  • уменьшение давления наддува.
Понижение температур

Интеркулер, рассчитанный на охлаждение воздушного потока до температуры внешней среды, можно было бы назвать стопроцентно эффективным.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Но достигнуть таких больших значений практически нереально. Поэтому наилучшим вариантом признано устройство, функционирующее на 70%. Именно такое устройство чаще всего используется для дополнительного охлаждения при работе силового агрегата.

Понижение давления

К снижению давления ведет противодействие воздушных масс, создаваемое интеркулером. Со своей стороны, это предполагает некоторые конструкционные ограничения, поскольку превышение понижения давления даже на 1-2 атмосферы недопустимо. Иначе говоря, устройство служит для извлечения тепловой энергии из воздуха, нагревающегося в процессе сжатия в компрессоре.

Главным показателем, на котором основывались разработчики интеркулера, является наибольший отвод тепловой энергии, наименьшие потери давления при наддуве и усиление инертности воздушного потока.

Схема интеркулера

Продуктивность интеркулера

Размер и продуктивность интеркулеров отличаются по типу силового агрегата, для которого он предназначен, и мощности самого устройства 220-550кВт.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Обыкновенный охлаждающий элемент увеличивает мощность силового агрегата приблизительно на 20%. Для увеличения данного значения в спортивных авто ставят дополнительные распылители воды, но это весьма дорогостоящие устройства.

Чем меньше по площади пластины интеркулера, тем ниже его рабочие потенциалы. Но увеличение мощности устройства не бывает прямо пропорциональным увеличению величины пластин. Допустим, увеличив площадь пластин на 15%, мы увеличим эффективность работы интеркулера на те же 15%. При этом увеличение площади на 50%, не дает увеличения мощности на этот показатель – она увеличится на меньшее значение.

Виды интеркулеров

Мы разобрались, что такое дополнительный радиатор, а теперь остановимся на том, какие виды интеркулеров ставят на машины. Отметим, что именно от конструкционных особенностей устройства имеют прямую зависимость его рабочие параметры и продуктивность в работе.

Воздушные радиаторы

Воздушные радиаторы пользуются большой популярностью у автомобилистов, их ставят на дизель при тюнинге машины для увеличения его производительности.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Схема дополнительного радиатора

Это радиатор, который состоит из трубок и пластинок. Из названия понятно, что процесс охлаждения осуществляется посредством воздуха, а, следовательно, его продуктивность зависит от габаритов интеркулера. В целях наибольшей рабочей эффективности (охлаждения), конструкторами использовалась модель, основанная на изменении длины трубок. Из-за этой конструктивной особенности возрастает площадь элемента, но, со своей стороны, значительное число изгибов является препятствием для воздушных масс, что сильно понижает давление.

Действие воздушного радиатора предполагает прохождение воздуха через трубки и пластины радиатора. В тонких трубках часто расположены маленькие перегородки. Ими создается турбулентность и повышается теплообмен. Такой радиатор делают, главным образом, из алюминия, но иногда применяется медь. Радиатор «воздух/воздух» может быть установлен в разных местах, но обычно это:

  • пространство за бампером — монтаж в центре с изначальным врезом в бампер;
  • над силовым агрегатом — на капоте создается отдельный заборник воздуха;
  • пространство у одного из крыльев автомобиля.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Под каждый из типов силового агрегата делается собственный интеркулер, поскольку необходимо учесть много факторов, например, направление воздушных потоков, габариты охлаждающего устройства, внутренний диаметр трубок и прочее.

Принцип работы радиатора
Водный интеркулер

Как действует воздушное охлаждающее устройство, мы рассказали, далее остановимся на интеркулере «воздух-вода». Данный тип устройства применяют гораздо реже, но из-за наличия некоторых особенностей в конструкции водный интеркулер обычно используют в условиях с ограниченным пространством, т. е. в таких случаях, когда для обычного устройства нет места под капотом автомобиля. Ключевыми составными частями водного устройства являются:

  • электронный блок, управляющий процессом;
  • радиатор;
  • элемент, обеспечивающий теплообмен;
  • помпа;
  • трубки.

Конструкция водного интеркулера предусматривает наличие теплообменника, располагающегося вблизи от компрессора.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Жидкости охлаждения, насыщаясь теплом, выводят его посредством радиатора, который располагается спереди, в окружающую среду. Заметим, что отвод тепловой энергии жидкостью осуществляется гораздо продуктивнее, в сравнении с воздухом. Но для обеспечения продуктивного поглощения температурного роста внутри теплообменника всегда должен присутствовать ее оптимальный объем.

Перед началом работы помпы, подающей охлажденную жидкость, теплообменник понижает температуру воздушной массы, которая подается в коллектор. Однако при нагреве воды ей необходимо время для остывания. Впрочем, кроме явных достоинств водного радиатора, он имеет существенные недостатки, например, усложненная конструкция теплообменника. Поскольку для корректной работы элемента необходимо подсоединение «лишних» патрубков, помпы, радиатора и центрального БУ. Это называется двухконтурной моделью охлаждения, и она создает некоторые трудности в процессе работы и ремонта. Эти причины способствуют невысокой популярности интеркулеров такого вида.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Хотя при невозможности по тем или иным причинам установки воздушного устройства, водный интеркулер буквально спасает, и его положительные характеристики становятся очевидными, к примеру, в силовом агрегате TSI.

Особенности установки

Особенности установки и эксплуатации

Если вы решили установить интеркулер, следует грамотно избрать место его расположения, в противном случае, элемент не только не будет корректно охлаждать воздух, но и, напротив, будет способствовать их нагреву.

Специалистами рекомендуется ставить устройство перед основным радиатором – это позволит сделать процесс охлаждения намного более продуктивным. Бока лучше делать в виде металлического короба. Трубки, которые соединяют турбину с интеркулером, надо поменять на детали с большим сечением, так сводятся к минимуму потери давления. Для понижения тепловой нагрузки от двигателя, необходимо обеспечить дополнительное покрытие трубки лентой из алюминия.

Что касается ухода и эксплуатации, то из-за простоты конструкции интеркулер не нуждается в специальном уходе.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще В числе наиболее распространенных поломок выделим обрыв патрубков, реже самого теплообменника. К этому приводит высокое давление внутри системы. При возникновении данной неисправности мощность мотора резко понижается, а расход горючего возрастает. Дополнительное охлаждающее устройство необходимо регулярно промывать, так же как основной радиатор.

Мусор, попадающий в устройство и забивающий соты, приводит к значительному ухудшению работы интеркулера, но для чистки никогда не нужно применять технику повышенного давления, поскольку водяная струя может повредить стенки конструкции.

Идеальный интеркулер

Сбалансированность дополнительного радиатора обеспечивается следующими показателями:

  1. Оптимальность внутреннего проходного диаметра. Именно диаметр ядра в теплообменнике отражается на том, какое объем давления утрачивается в процессе прохождения воздушных потоков. Рассчитать с точностью оптимальный диаметр нельзя, но можно предположить, каким он должен быть. Допустим, установка турбулизатора не позволит воздушным массам прижиматься к стенкам устройства и передавать ему тепло.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Плотность турбулизатора влияет на улучшение теплообмена и снижение потерь потока.
  2. Большое значение имеют габариты ядра. Чем короче каналы, по которым идут воздушные потоки, тем меньше будет проходной диаметр.
  3. Площадка, окружающая воздушные массы, способствует снижению температур воздуха из наддува. Следовательно, чем меньше вес окружающих воздушных масс, тем ниже будут охлаждающие потенциалы устройства.
  4. Обтекаемость формы ядра влияет на беспрепятственное перемещение воздуха по устройству, причем чем он тяжелее, тем меньшее его количество будет проходить сквозь радиатор, что отражается на эффективности охлаждения.
  5. Параметры интеркулера улучшаются с помощью каналов, проводящих охлаждающие воздушные массы. По мнению специалистов, использование оптимального канала увеличивает КПД в теплообменнике на 15-20%.
  6. Объем и скорость передвижения воздушного потока зависят от размеров и вида трубки.
  7. Влияние на стабильную работу устройства оказывают секционные изгибы (переходы) и присутствие патрубков.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще К слову, каждый изгиб устройства – это увеличение вероятности потерь. А герметичность соединения патрубков нарушена, то потери давления при наддуве увеличиваются.
Дополнительный радиатор

Плюсы и минусы использования дополнительного радиатора

Наверняка, сейчас вы разобрались что такое интеркулер и в чем его главное предназначение. Но остаются вопросы о целесообразности его установки. Поэтому нужно упомянуть о плюсах и минусах использования дополнительного охлаждающего устройства.

Эффективность использования

Сколь эффективна установка интеркулера в автомобиле? Без колебаний можно сказать, что эффективность работы охлаждающего устройства очевидна!

К примеру, охлаждение воздушных масс лишь на 10ºС увеличивает производительность силового агрегата приблизительно на 3-4%. При этом даже воздушный интеркулер охлаждает воздушные потоки ориентировочно на 50ºС, а, следовательно, прибавка мощности составляет 15%. Но рекордсменом признается водная система, обеспечивающая понижение температурного режима до 70ºС, а это – 21% к мощностям мотора.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Как видно, установка дополнительного охлаждающего устройства вполне обоснована. Но следует подчеркнуть, что их устанавливают исключительно на турбированные моторы, ведь обыкновенные моторы не имеют подобных объемов нагнетания воздушных масс в цилиндры и отсутствует излишнее нагревание.

Минусы дополнительного радиатора

Даже самый идеальный радиатор – не идеален! Вот и интеркулер имеет некоторые недостатки. Расскажем о них:

  1. Снижение давления. Ясно, что воздушные массы, проходящие через большое количество труб, затрачивают часть собственной энергии на преодоление препятствий.
  2. Масса. Что не говори, а это интеркулер имеет приличный вес — есть экземпляры, весящие до 20кг.
  3. Водное устройство, требует дополнительного охлаждения. Кроме того, само устройство требует значительного внимания, поскольку при вытекании жидкости эффективность его работы падает в несколько раз.
Разновидности интеркулеров

Поломки охлаждающего устройства

Машина «дымит» либо уровень масла не отличается стабильностью.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще В данном случае необходимо внимательно осмотреть места протечек.

Масляные отложения на патрубках и их стыках. Однако, если масло проступает налётом или его очень мало, то бывает нормой – тут немаловажно учесть мощность мотора и пробег транспортного средства. Но когда масло течёт в момент отсоединения устройства, то есть подозрение на поломку турбокомпрессора. В этом случае требуется замена сажевого фильтра.

При протечке на стыке патрубка заменяется уплотнительная прокладка на нем. Если такое действие не дает результатов, то нужно обратиться в автосервисе, где опытные мастера помогут разобраться в проблеме. Главное, не следует затягивать с решением этой проблемы, поскольку силовой агрегат функционирует с потерями мощностей, что приводит к поломке турбокомпрессора.

Можно ли демонтировать охлаждающее устройство

И в заключение нужно сказать о возможности демонтажа дополнительного радиатора. В принципе, она существует, но подобные изменения не дают хороших результатов! Поскольку резко снижается производительность двигателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Кроме того, система нагнетания воздушных потоков, находящаяся на силовом агрегате, не ориентирована на столь высокие температуры. А потому без работы интеркулера часто страдает.

Установка интеркулера

Допустим, самый популярный вид автотюнинга – это именно установка дополнительного радиатора больших размеров и объемов. Это обеспечивает прохождение значительных объемов воздушных масс, а значит лучшее охлаждение. Еще многие автовладельцы ставят особые заборники воздуха на капоте авто, которыми направляются набегающие холодные потоки непосредственно на корпус охлаждающего устройства. Это в разы увеличивает теплоотдачу.



Масло в интеркулере: причины

Одна из тенденций автомобилестроения – повышение мощности автомобиля при одновременном снижении рабочего объема двигателя.

Современное решение этой задачи – установка на автомобиль системы турбонаддува.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Воздух с использованием энергии отработавших газов через турбину подается под давлением в камеры сгорания. При этом происходит лучшее сгорание топлива, увеличивается мощность и общий КПД двигателя.

Чтобы повысить эффективность турбонаддува между турбиной и двигателем устанавливают специальный охладитель – интеркулер.

Частой проблемой при эксплуатации турбированного двигателя становится появление масла в интеркулере. При этом теряется мощность двигателя.

Чтобы понять, насколько это опасно, устранить или предотвратить эту неприятность, необходимо уметь вовремя ее обнаружить и правильно диагностировать.

В данной статье постараемся разобраться с этими вопросами.

Что такое интеркулер?

Интеркулер – это теплообменный аппарат, предназначенный для охлаждения нагретого сжатого воздуха, поступающего под давлением от турбины в двигатель.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Это неотъемлемая часть системы турбонаддува.

По сути это устройство представляет медный или алюминиевый радиатор, по трубкам которого проходит и охлаждается сжатый воздух. Охлаждение производится с помощью воздуха или жидкости.

Обычно эти аппараты устанавливаются в передней части автомобиля:

  • Перед радиатором системы охлаждения двигателя
  • Над двигателем (при этом в капоте предусмотрен специальный воздухозаборник)
  • Сбоку от двигателя под крылом

Жидкостные интеркулеры могут устанавливаться в любом месте автомобиля исходя из особенностей его компоновки.

Изначально интеркулеры предназначались исключительно для турбированных дизельных двигателей, однако в настоящее время появилось немало решений по турбированию бензиновых агрегатов.

Основные причины попадания масла в интеркулер

На первый взгляд – совершенно непонятно, откуда может взяться масло в интеркулере.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Ведь поступает в него сжатый воздух, на выходе – тоже сжатый воздух, только охлажденный.

Чтобы выяснить, как все же это может произойти, необходимо рассмотреть не только устройство самого агрегата, но и понять принцип действия системы турбонаддува.

Итак, мы уже знаем, что нагретый воздух подается в интеркулер турбиной. Турбина представляет собой колесо с лопастями и действует по принципу вентилятора. При высокой скорости вращения турбины происходит сжатие воздуха и его нагрев. Сжатый воздух попадает в интеркулер.

Турбина приводится в действие энергией отработавших газов, которые раскручивают ее до высоких скоростей.

  • Если в двигателе возникает неполадка, связанная с нарушением вентиляции картера или попаданием моторного масла в выпускной коллектор, то это масло оказывается в турбине. Но этого еще недостаточно для его проникновения в интеркулер. А вот если нарушена герметичность сальников турбины, то под действием разряжения, создаваемого турбиной масло может проникать в теплообменный контур, а оттуда уже – в интеркулер
  • Еще одной частой причиной появления масла в интеркулере становятся проблемы с маслопроводом, соединяющим турбокомпрессор и картер двигателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Деформация элементов маслопровода приводит к повышенному давлению масла в турбокомпрессоре и его выдавливанию через уплотнительные элементы
  • Следы масла могут появиться также в результате сильного засорения воздушного фильтра или образования трещин и негерметичности в воздуховоде, ведущем в турбокомпрессор. При этом в охлаждающем контуре создается разряжение и масло, разрушая уплотнители турбины, всасывается из турбокомпрессора
  • Учитывая, что при неисправности двигателя пары и брызги масла могут находиться в подкапотном пространстве, оно может проникать в интеркулер и через неплотности и повреждения в соединениях и трубопроводах системы турбонаддува
  • Иногда при непрофессиональной установке системы турбонаддува для герметизации соединений используются обычные герметики. Выдавливание при сборке их излишков внутрь системы способно привести к засорению системы и образованию пробок. Это также может привести к проникновению масла в теплообменник.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

С основными причинами разобрались.

Опасно ли попадание масла в интеркулер?

Зададимся вопросом – а насколько опасно попадание масла в охладитель? Может быть это не причиняет никакого вреда автомобилю и его силовой установке?

Небольшое количество масла (25-30 мл) практически всегда присутствует в интеркулере и не приносит какого-либо вреда ни ему, ни двигателю.

Однако, если масла становится много, то оно вместе с воздухом оказывается в камере сгорания цилиндра и изменят условия сгорания воздушно-топливной смеси. При этом не происходит полного сгорания, теряется мощность двигателя, образуется нагар, и коксование.

Но и это еще не самое страшное. В некоторых случаях масла в цилиндры поступает так много, что возможно его возгорание и перегрев двигателя. В результате – двигатель придется отдавать в капремонт.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

  • Проверить масляный фильтр
  • Проверить воздушный фильтр и состояние воздухопроводов
  • Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
  • Проверить состояние сальников турбины
  • Проверить состояния маслопроводов
  • Проверить уровень моторного масла в двигателе
  • Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Турбина дает течь из-за поврежденного сальника

В случае обнаружения изношенных или поврежденных сальников их нужно заменить на новые.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла


При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов


Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Устранение неисправности

Какова бы ни была причина неисправности, ее следует устранить.

Какие-то действия можно провести собственными силами, но лучше посетить специализированный сервисный центр, который сделает диагностику и ремонт на профессиональном уровне.

Общим пунктом работ по устранению неисправности является очищение интеркулера от засорений и остатков масла.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Если не сделать эту процедуру, эффективность охлаждения воздуха останется недостаточной для достижения двигателем оптимальных режимов работы. Кроме того, остатки масла вместе с воздухом будут поступать в цилиндры, снижая качество сгорания воздушно-топливной смеси.

Для очистки интеркулера его придется снять. С воздушными охладителями проблем обычно не возникает – для этого достаточно ослабить хомуты и вывернуть несколько болтов. Жидкостные охладители снять сложнее. Очистку следует производить специальными средствами, рекомендованными производителем. Применение неподходящих моющих средств без консультации со специалистами нежелательно.

Отдельные конструктивные элементы некоторых интеркулеров могут быть изготовлены из полимерных материалов или эластомеров. Применение агрессивных по отношению к ним очистителей и растворителей приведет к выходу из строя всего устройства.

После промывки остатки очистителя и внешние загрязнения аккуратно смываются водой.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Мойки высокого давления применять не следует, так как как они способны повредить ячейки радиатора.

После полной очистки интеркулер следует высушить и установить на место.

Полезные советы

Опытные автомобилисты, эксплуатирующие автомобили с турбонаддувом советуют периодически проверять состояние интеркулера и очищать его от загрязнений, которые неизбежно скапливаются в ячейках – пыль, дорожная грязь, растительный мусор, остатки мелких насекомых. Это не только сохраняет эффективность теплообмена, но и является профилактической мерой предотвращения серьезных проблем.

При обнаружении следов масла на патрубках или радиаторе интеркулера чаще всего свидетельствует о его неисправности. В этом случае необходимо прекратить или максимально ограничить эксплуатацию автомобиля, как можно скорее провести диагностику и устранить поломку.

Помните, что эксплуатация автомобиля с неисправным турбонаддувом приводит к серьезным проблемам ДВС, вплоть до выхода его из строя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще


Что такое турбонаддув — ДРАЙВ

Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.

Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность. И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? Тут-то нас и поджидают проблемы.

Турбокомпрессор состоит из двух «улиток» — через одну проходят отработавшие газы, а вторая «качает» воздух в цилиндры.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается 14–15 частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.

Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно из-за разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле. Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?

Выхлопные газы из двигателя вращают ротор турбины, тот, в свою очередь, приводит в движение компрессор, который нагнетает сжатый воздух в цилиндры.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Перед тем как это произойдёт, воздух проходит через интеркулер и охлаждается — так можно повысить его плотность.

Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.

Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J. Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Проще говоря, он придумал турбонаддув.

Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры. Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.

Аналог турбонаддува — приводной нагнетатель — жёстко связан с двигателем и тратит на свою работу часть его мощности.

В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.

Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.

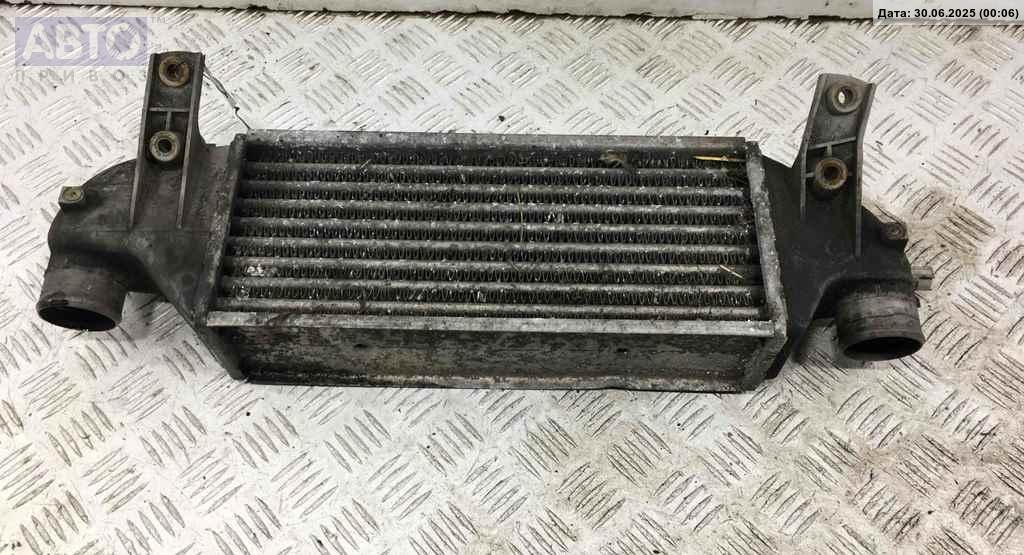

А вот так выглядит интеркулер.

Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.

У Mitsubishi Lancer Evolution интеркулер располагается в переднем бампере перед радиатором. А у Subaru Impreza WRX STI — над двигателем.

Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту, во-вторых, температура раскалённых газов достигает, только попробуйте представить, 1000°C! Что всё это означает? То, что сделать турбонаддув, который сможет выдержать такие неслабые нагрузки длительное время, весьма дорого и непросто.

Выхлопные газы разогревают и выпускную систему, и турбонаддув до очень высоких температур.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.

Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.

Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.

На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах

Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких

Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.

Турбина с изменяемой геометрией.

Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку». Ту самую, с маленьким, едва заметным шильдиком «turbo».

Для чего нужен интеркулер на дизеле?

Многие автолюбители рано или поздно обнаруживают в своем интеркулере следы масла и ищут варианты решения этой проблемы. Самым распространенным следствием появления масла становится потеря мощности дизельного двигателя автомобиля. Причин того, что турбина гонит масло в охладитель может быть много, но все они сводятся к наличию поломок в компонентах, входящих в структуру системы турбированного двигателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Чтобы устранить неисправность, прежде всего, нужно хорошо понимать, что представляет собой интеркулер, и как работает дизельный двигатель с турбонаддувом. Подробнее остановимся на этих моментах, а затем рассмотрим варианты причин нежелательного появления масла и способы борьбы с такими неполадками.

ДЛЯ ЧЕГО НУЖЕН ИНТЕРКУЛЕР НА ДИЗЕЛЕ

Специальный охладитель воздуха (радиатор), который необходим для эффективной работы дизельного двигателя называется интеркулером. Оборудование двигателя системой турбонаддува приводит к повышению температуры воздуха в топливной смеси до 200 градусов.

В результате смесь расширяется и не сгорает целиком. Чтобы в этих условиях не происходило потери мощности дизельного двигателя, после турбины устанавливают интеркулер, который существенно понижает градус выходящего из нее воздуха.

Таким образом, интеркулер по своей сути является набором трубок с высоким уровнем теплопроводности, благодаря которым излишки тепла выводятся, а в дизельный двигатель поступает охлажденный кислород.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Дополнительными плюсами от использования охладителя являются:

  • уменьшение экологически опасных выбросов в окружающую среду;
  • увеличение скорости реакции двигателя на перемены в подаче топлива;
  • ограничение расхода топлива.

Лучше понять как работает устройство, поможет следующая схема:

Интеркулеры бывают двух видов:

  • воздушные;
  • жидкостные.

В структуру воздушного интеркулера входят своеобразные соты, через которые под давлением движется воздух. Такие охладители наиболее популярны. Их главными достоинствами являются практичность и доступная цена. Однако они имеют крупный размер, а для размещения их под капотом требуется много свободного места. Также важно, чтобы охлаждающая поверхность была чистой и без дефектов, иначе деталь будет функционировать с нарушениями.

Внимание!Интеркулер типа «воздух-воздух» лучше всего ставить перед радиатором охлаждения. Если неправильно выбрать место для монтажа устройства, то вместо охлаждения воздуха, оно будет греть его, что отрицательно скажется на работе дизельного двигателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Жидкостные интеркулеры более удобны. Воздух в них охлаждается, проходя через емкость с водой. Такие конструкции компактны, но требуют дополнительного монтажа водяного насоса, а также электронного блока управления.

Ни один из этих видов интеркулеров не застрахован от проблемы появления масла, что со временем может перерасти в нарушение функционирования всей турбированной системы.

ПРИЧИНЫ ПОЯВЛЕНИЯ МАСЛА

Причинами появления масла в интеркулере дизельного двигателя могут стать как легко устранимые неисправности, так и более сложные поломки. Рассмотрим некоторые из них.

ПРОСТО РЕШАЕМЫЕ ЗАДАЧИ

Список:

  1. Изгиб маслопровода. Эта деталь находится между турбиной и картером дизельного двигателя, является сливной трубой и должна быть ровной. Маслопровод довольно жесткий и прочный по своим свойствам, но длительное использование может привести к его деформации. В этом случае давление в турбине повышается, и масло через уплотнительные кольца появляется в интеркулере.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Решить эту проблему можно, выровняв маслопровод либо заменив уплотнители. Может потребоваться также замена всей детали.
  2. Трещины или отверстия в воздуховоде, ведущем к турбине. Чтобы масло больше не появлялось в интеркулере, следует убрать повреждения в воздуховоде.
  3. Засорение масляного фильтра препятствует нормальному движению воздуха. Следствием этого является разрушение колец уплотнителя и появление масла в интеркулере. Чтобы устранить проблему, нужно почистить фильтр, а еще лучше поставить вместо него новый.

СЛОЖНЫЕ ЗАДАЧИ

Список:

  1. Засорение сливного маслопровода. Например, чтобы закрепить маслопровод в процессе ремонта дизельного двигателя, вы применяли обычные герметики. Это может привести к тому, что в результате нагревания они попадут в трубку, и она забьется. Исправить ситуацию поможет аккуратная чистка маслопровода.
  2. Проблема вентилирования картера. Она может возникнуть в результате деформации уплотнительных колец поршней и цилиндров.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще При этом выхлопы оказываются внутри картера и через сливную трубку кидают масло в интеркулер. Решается эта ситуация серьезным ремонтом дизельного двигателя с установкой новых колец, поршней и уплотнителей.

ОЧИСТКА

Выявить первичный источник проблемы появления масла в интеркулере и устранить неисправность – это только часть решения задачи. Вам обязательно нужно будет осуществить глубокую чистку самого интеркулера.

Необходимо, чтобы масло не смешивалось с воздухом, который движется по радиатору и не вредило качеству топлива. В противном случае устройство не сможет достойно справляться с возложенными на него функциями, и плюсы от его монтажа буду утеряны.

Для очистки детали можно обратиться в сервисный центр, но это довольно затратная процедура.

Алгоритм самостоятельной очистки интеркулера следующий:

  1. Снять деталь.
  2. Очистить от загрязнений внутри.
  3. Очистить от масла.
  4. Высушить.
  5. Вернуть в исходное положение.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

Весь цикл может занять у вас от двух до трех часов.

Устройство воздушного типа демонтируется просто: нужно извлечь болты, с помощью которых оно закреплено, и разжать хомуты. После этого можно снимать интеркулер. Снятие жидкостных деталей требует больше трудозатрат и нуждается в дополнительных инструментах.

Важно!Все работы по демонтажу интеркулера следует выполнять при отключенной системе зажигания на целиком остывшей машине.

Средство для очистки устройства лучше выбирать согласно инструкции по эксплуатации автомобиля. Такие препараты, как бензин, керосин и уайт-спирит для чистки интеркулера следует применять с осторожностью и только, проконсультировавшись с профессионалами.

Дело в том, эти средства могут испортить деталь, поэтому используя их для промывки, вы действуете на свой страх и риск. Однако на профильных форумах есть много информации, подтверждающей применение этих препаратов с положительным результатом и без вреда для охладителя.

Интеркулер с сильными загрязнениями следует очищать в четыре этапа:

  1. Сначала удаляем наросты и камни механическим путем, распрямляем деформированные участки.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще
  2. С помощью автомобильной химии чистим от загрязнений. Используем, например, универсальное средство Profoam 2000. Оно хорошо справляется с жиром и прилипшей грязью. Его достаточно распылить на участке, требующем обработки, и смыть через 30 секунд. Работать с Profoam 2000 следует в перчатках.
  3. Промываем охладитель от масла средствами для очистки карбюратора, двигателя или радиатора в соответствии с инструкцией для выбранного препарата.
  4. Смываем остатки химических очистителей водой.

Внимание!Сильный напор воды может повредить соты интеркулера, поэтому будьте аккуратны.

Для полной очистки детали может потребоваться от пяти до шести промывок.

Если обнаруживается, что на сотах охладителя присутствует большое количество масла, которое не отмывается с помощью универсальной автомобильной химии, то может понадобиться добавить еще один промежуточный этап очистки.

Необходимо залить соты детали керосином, бензином или уайт-спиритом и оставить так на время, пока масло не размокнет.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Для этого закрывают нижние отверстия устройства и через верхнее наполняют его очищающей жидкостью, пока ее уровень полностью не покроет соты.

Сигналом к завершению цикла промывки служит чистая вода, выходящая из охладителя. Также в чистом интеркулере сквозь пластины должен хорошо проходить свет (не меньше, чем на 80%).

На последнем этапе можно применить продувание детали теплым воздухом под малым давлением. Следите за тем, чтобы высокая температура и повышенный напор не испортили устройство.

Важно!После того как охладитель высохнет, очистите его от внешних загрязнений и поставьте назад под капот.

Интеркулер дизельного двигателя нуждается в регулярной профилактической чистке, даже если масла в нем нет. В процессе использования в нем скапливается пыль и различные отложения, которые нарушают теплообмен и снижают эффективность охлаждения воздуха, что влечет за собой потерю мощности двигателя.

О ВАЖНОСТИ СВОЕВРЕМЕННОЙ ДИАГНОСТИКИ

Обратите внимание на то, что приступать к устранению проблемы появления масла в интеркулере дизельного двигателя, следует сразу же после того, как вы ее обнаружили.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Затягивание ситуации ведет к тому, что накопившееся масло будет трудно удалить универсальными средствами, и придется пользоваться дорогостоящими химическими препаратами.

Также нарушения в работе дизельного двигателя, которые становятся следствием появления масла в охладителе, будут со временем усугубляться, и вам придется приложить немалые усилия, чтобы вернуть двигательную систему к нормальному функционированию.

Если вам не удалось собственными силами найти и устранить неисправность, обратитесь к специалистам автосервиса. Для диагностики некоторых поломок без профессионального оборудования и знаний мастера не обойтись.

Смотрите также:
  • Бриллианты пролетариата
  • Дело — труба. Может ли замерзнуть выхлопная система автомобиля?
  • Эффект дежавю: обзор советских автомобилей
  • Автомобили с пробегом: за и против
  • Быстроногие бегемоты
  • Дорогами Победы
  • Интеркулер на разборке

    Интеркулер на разборке Выберите авто:

    Помочь найти

    Производитель: Mercedes

    Состояние: Б\У

    Объем двигателя: 2.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще 2 646

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Peugeot

    Состояние: Б\У

    Объем двигателя: 1.6

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Peugeot

    Состояние: Б\У

    Объем двигателя: 1.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще 6

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Renault

    Состояние: Б\У

    Объем двигателя: 1.5

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Renault

    Состояние: Б\У

    Объем двигателя: 1.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще 5

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Renault

    Состояние: Б\У

    Объем двигателя: 1.5 к9к834

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Skoda

    Состояние: Б\У

    Объем двигателя: 1.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще 9 TDI

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Skoda

    Состояние: Б\У

    Объем двигателя: 1.9 TDI

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Volkswagen

    Состояние: Б\У

    Объем двигателя: 1.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще 9 DTI

    Тип двигателя: дизель

    Цена: переоценка

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    Производитель: Skoda

    Состояние: Б\У

    Объем двигателя: 1.9 TDI

    Тип двигателя: дизель

    Адрес: Лианозовский проезд д.8с2

    Телефон: +7 495 53 22 777

    31304658312878203128782431288078312883183128831931288320312883213128832231288323

    Использование материалов сайта разрешено только с письменного разрешения администрации сайта или соответствующего правообладателя.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Запрещается автоматизированное извлечение информации сайта любыми сервисами без официального разрешения администрации сайта. При использовании любых материалов ссылка на сайт обязательна.

    Как работает интеркулер? Turbosmart #KeepOnBuilding

    Существует два типа интеркулеров

    1. Воздухо-воздушный промежуточный охладитель

    Интеркулер «воздух-воздух» отбирает тепло из сжатого воздуха, пропуская его через сеть трубок с охлаждающими ребрами. Когда сжатый воздух проталкивается через промежуточный охладитель, тепло передается через трубки в охлаждающие ребра. Холодный воздух, движущийся со скоростью, поглощает тепло от охлаждающих ребер. Таким образом, снижается температура сжатого воздуха.

    Преимущества:

    • Простота
    • Меньшая стоимость
    • Меньше веса

    Это также делает его наиболее распространенной формой промежуточного охлаждения.

    Недостатки:

    • Увеличенная длина воздухозаборника из-за необходимости переноса интеркулера в переднюю часть автомобиля
    • Более высокие колебания температуры, чем воздух-вода.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще
    Размещение

    Лучшее место для воздух-воздух - в передней части транспортного средства.«Переднее крепление» считается наиболее эффективным размещением.
    Когда компоновка двигателя или тип транспортного средства не допускают «переднюю опору». Интеркулер может быть установлен сверху двигателя или даже сбоку. Однако они не считаются эффективными. Это потому, что воздушный поток не так эффективен. Таким образом, промежуточный охладитель может пострадать от поглощения тепла двигателем, когда внешний поток воздуха падает. Для этого часто требуются дополнительные воздуховоды или совки для направления воздуха непосредственно в интеркулер.

    2. Интеркулер воздух-вода

    В промежуточном охладителе типа "воздух-вода" в качестве теплоносителя используется вода. В этой установке холодная вода прокачивается через промежуточный охладитель воздух / вода, отбирая тепло из сжатого воздуха, когда он проходит. Затем нагретая вода перекачивается через другой охлаждающий контур (обычно через специальный радиатор).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще При этом охлажденный сжатый воздух вдавливается в двигатель.

    Эти промежуточные охладители (также известные как теплообменники) имеют тенденцию быть меньше, чем их аналоги типа воздух-воздух.

    Преимущества:

    • Это делает их подходящими для сложных установок, где пространство, воздушный поток и длина всасывания являются проблемой. Вода более эффективно передает тепло, чем воздух. Таким образом, он обладает большей стабильностью, чтобы работать в более широком диапазоне температур.

    Недостатки:

    • Однако эта система требует дополнительной сложности, веса и стоимости радиатора, насоса, воды и линий передачи. Обычно они используются в промышленном оборудовании, судостроении и в установках по индивидуальному заказу, которые не позволяют легко подавать воздух в воздух, например,
    • с задним расположением двигателя.
    • автомобиль.
    Размещение

    Воздух-вода может быть установлен в любом месте моторного отсека.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще При условии, что радиатор установлен в месте с хорошей циркуляцией воздуха или с прикрепленным к нему вентилятором Thermo.

    Интеркулеры 101: лучший помощник двигателя с турбонаддувом

    Если бы двигатель с турбонаддувом мог удостоиться награды за лучшую роль второго плана, она была бы вручена интеркулеру. Промежуточный охладитель, расположенный между турбонагнетателем и двигателем и установленный за решеткой, представляет собой простой воздухо-воздушный теплообменник, который выполняет только одну функцию - снижает температуру сжатого всасываемого воздуха.Тем не менее, он несет прямую ответственность за множество преимуществ. Также известный как охладитель наддувочного воздуха, промежуточный охладитель преобразует сжатый, перегретый, нагнетаемый всасываемый воздух, выходящий из выхода компрессора турбонагнетателя, в более холодный и плотный кислород, который может проглотить двигатель.

    Прежде всего, преимущество охлаждения сжатого всасываемого воздуха заключается в повышении эффективности, мощности и крутящего момента.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Но когда более холодный воздух попадает в двигатель, обычно выходит и более холодный воздух, что означает, что двигатели с промежуточным охлаждением не только имеют более низкую температуру на впуске, но и более низкую температуру выхлопных газов (EGT).Преимущества любого двигателя с более холодным всасываемым воздухом и пониженным нагревом выхлопных газов заключаются в том, что срок службы как внутренних компонентов двигателя, так и турбонагнетателя легче. Продолжайте читать, чтобы получить краткий урок по интеркуллерам воздух-воздух, а также краткий обзор блоков воздух-воздух.

    Стандартное оборудование

    Для того, чтобы справиться с объемом буксировки, на который они рассчитаны, и поскольку за их массивными передними решетками имеется достаточно места, все современные дизельные грузовики используют большие воздухо-воздушные промежуточные охладители с трехдюймовым (или более широким) стержнем и пластиной. основные дизайны стиля (кроме 11-17 6.7L Power Stroke, в котором используется система воздух-вода).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Интеркулеры «воздух-воздух» популярны благодаря своей относительно невысокой стоимости, эффективности, простоте и долговечности. По сути, промежуточный охладитель - это теплообменник, который использует внешний воздух для охлаждения всасываемого пост-турбо-заряда, проходящего через него на пути к двигателю. Интеркулер состоит из двух торцевых баков с ребристым сердечником посередине.

    Послепродажные интеркулеры

    На дизельном топливе промежуточный охладитель жизненно важен для защиты двигателя от тепла, которое потенциально может расплавить поршни, повредить клапаны или вывести турбокомпрессор из строя.В то время как OEM-промежуточные охладители могут выполнять свою работу для большинства людей, многие в игре производительности хотели бы удвоить или утроить мощность этих грузовиков, что означает, что в конечном итоге они обновляются до блоков вторичного рынка с более крупными ядрами и более высокими показателями наддува (кулер AFE, изображенный ниже, рассчитан на колоссальные 200 фунтов на квадратный дюйм).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще В то время как падение температуры EGT на 100–200 градусов является нормой при добавлении промежуточного охладителя вторичного рынка, мы видели, как блок воздух-воздух от BD Diesel охлаждает EGT на 250 градусов в 5,9-литровом двигателе Cummins с избыточным топливом.

    Аэродинамика и обтекаемость

    Не все интеркулеры одинаковы. Мы всегда считали системы Techni-Cooler от Gale Banks Engineering одними из лучших промежуточных охладителей воздух-воздух, которые вы можете купить. Их конструкции обеспечивают лучший аэродинамический поток как внутри, так и снаружи, чем большинство других продуктов на рынке. Что мы подразумеваем под внешним потоком? Закругленные внешние края (по сравнению с резкими углами интеркулеров из листового металла) обеспечивают более плавный воздушный поток не только через интеркулер, но и за его пределы.В то время как все промежуточные охладители будут снижать температуру всасываемого воздуха и EGT, некоторые послепродажные устройства фактически блокируют поток к теплообменникам за ними (а именно, к радиатору).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Поверьте, достижение более прохладной EGT за счет повышения температуры охлаждающей жидкости - нечестная сделка. Если бы мы были на охоте за промежуточным охладителем на вторичном рынке, мы бы выбрали блок Banks.

    Разрез по швам

    Вот что происходит, когда вы пытаетесь протолкнуть наддув 80 фунтов на квадратный дюйм через интеркулер, рассчитанный на работу в 60 фунтов на квадратный дюйм.Сварной шов изготовленного (из листового металла) торцевого бака отделялся от сердечника на этом конкретном агрегате, который использовался на мощном уличном грузовике с турбонаддувом. В результате произошел взрыв, за которым последовала мгновенная потеря давления наддува и грузовик, который едва мог двигаться своим ходом.

    Максимальное охлаждение = вода-воздух

    Когда подается обильное количество топлива и наддува, простого промежуточного охладителя воздух-воздух обычно недостаточно. Поскольку воздух, выходящий из выпускного отверстия компрессора турбокомпрессора, может подниматься выше 500 градусов при буксировке грузовиков (показано ниже), промежуточные охладители типа вода-воздух встречаются очень часто.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Циркулируя воду через промежуточный охладитель, тепло от сжатого воздуха передается воде. Эти системы чрезвычайно эффективны (очень небольшое падение наддува), отсюда относительно небольшой размер самого промежуточного охладителя, и они становятся более эффективными только за счет добавления льда в уравнение. Благодаря этому типу технологии съемники грузовиков нередко охлаждают всасываемый заряд с 500+ градусов до 60-70 градусов, прежде чем он попадет в двигатель, а также поддерживают максимальное значение EGT на уровне 1600 градусов или ниже.Резкое падение температуры всасываемого воздуха, обеспечиваемое использованием льда, также может дать прибавку более чем на 100 лошадиных сил.

    Заморозить воздухозаборник

    Для работы системы промежуточного охладителя вода-воздух необходимы многожильный теплообменник, резервуар и водяной насос. Поскольку большинство тягачей оснащено передним грузовым ящиком, большинство салазок используют часть этого пространства для резервуара и / или хранения льда, необходимого для их системы.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще В процессе снижения температуры всасываемого воздуха с 600 до 60 градусов на один крючок нередко расходуется от 50 до 80 фунтов льда.

    Заводская система вода-воздух

    С двигателем ’11 6,7L Power Stroke Ford стал первым производителем, внедрившим технологию промежуточного охлаждения воды в воздух в сегмент оригинального оборудования. Использование этого типа конструкции промежуточного охладителя требовало для работы системы вторичного охлаждения, отдельной от двигателя. И работает. Заводской кулер, как известно, очень эффективен как в стандартных, так и в более мощных системах. В то время как заводского промежуточного охладителя воды и воздуха достаточно для нужд большинства владельцев, показанный ниже блок послепродажного обслуживания (доступный от No Limit Fabrication), как утверждается, опускает EGT на целых 100 градусов по сравнению со стандартным охладителем.

    Extreme Intercooling, упрощенный

    Устраняя трубопроводы, связанные с большинством высокоэффективных систем промежуточного охлаждения вода-воздух, компания Wagler Competition Products предлагает этот блок воздух-воздух из заготовок, который устанавливается вместо заводского впускного коллектора на мельницах Duramax.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Изготовленный из алюминия 6061 и прошедший специальную обработку на станках с ЧПУ, он оснащен баком для охлаждающей жидкости из заготовок и совместим с головками цилиндров конкурирующих производителей. Такой воздухозаборник можно найти на нескольких двигателях Duramax мощностью к северу от 2500 л.с.

    Необходимый предмет

    Для автомобилей с турбонаддувом, которые поставлялись с завода без промежуточного охлаждения, таких как '97 F-350 с двигателем 7.3L Power Stroke, показанный ниже, установка одного из них - одно из первых обновлений, которые вы должны сделать. Помимо охлаждения крейсерской скорости и значительного пикового EGT, установка массивного блока Spearco в нашем собственном старом кузове Ford увеличила выходной крутящий момент грузовика на динамометрическом стенде шасси, и мы также заметили очень минимальное падение наддува (всего 2-3 фунта на квадратный дюйм) .

    Впрыск воды

    Помимо охлаждения, обеспечиваемого промежуточным охладителем, есть еще и впрыск воды.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Добавьте смесь воды и метанола в соотношении 50/50, и вы увидите значительный прирост мощности. Подробнее об этом в другой раз.

    Интеркулеры - как они работают

    Еще в 1660-х годах химик и физик Роберт Бойль открыл связь между давлением (p), объемом (V) и энергией (K).Свои теории, получившие название закона Бойля, он основывал на своих собственных тестах и ​​открытиях своего современника. Они включали все, от экспериментов с использованием мощности в 16 лошадиных сил (буквально!) До реализации наполненного воздухом пузыря ягненка, чтобы доказать, что: pV = K. В терминологии турбодизеля это означает большее давление, создаваемое турбонаддувом. сжатие некоторого количества воздуха - увеличит его плотность вместе с увеличением кинетической энергии (что повышает температуру всасывания).

    Фото 2/10 | Отказ от стандартного промежуточного охладителя для апгрейда послепродажного обслуживания может снизить EGT, увеличить срок службы турбины и двигателя, улучшить топливную экономичность и даже увеличить мощность.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    Подождите !!! Не переворачивайте страницу!
    Эта статья не собирается быть лекцией по истории - мы надеемся показать вам, как добиться от вашего двигателя максимальной мощности и эффективности. Важно отметить, что Бойл опубликовал одно из первых прямых объяснений манипуляции давлением воздуха, которое вы можете использовать по сей день для улучшения характеристик вашего турбодизеля. Вы всегда можете воспользоваться ссылкой из Журнала прикладной физиологии ниже, если хотите сделать шаг назад в историю и узнать полное происхождение законов давления.

    Фото 3/10 | Впускные и выпускные отверстия с торцевыми крышками на вторичном рынке обеспечивают много преимуществ по сравнению с исходными конструкциями промежуточных охладителей. Некоторые из этих улучшений включают более толстые стенки, которые уменьшают утечку или проникновение тепла и обеспечивают лучшие (часто более плавные) характеристики потока.

    Modern Turbodiesel Tech
    Поскольку Роберт Бойл не был доступен для комментариев во время составления этой статьи, мы связались с Гейлом Бэнксом, одним из лидеров в области разработки современных дизельных двигателей.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Мы спросили его о последних разработках в области промежуточных охладителей, направленных на повышение эффективности турбонаддува при минимизации температуры всасываемого заряда. Его компания десятилетиями занималась разработкой промежуточных охладителей, и технические специалисты были рады поделиться своими выводами, которые они использовали для улучшения характеристик дизельных двигателей.

    Фото 4/10 | промежуточные охладители Как они работают Сравнение расхода в резервуаре

    Плотность
    Бэнкс хотел подчеркнуть, что не только воздушный поток, но и плотность воздуха является ключом к эффективному промежуточному охлаждению, сказав нам, что «поскольку более плотный воздух приносит больше кислорода с каждым ходом, топливо будет гореть лучше или позволит сжигание большего количества топлива в данном цикле.Подчеркивая открытие Бойля, Бэнкс сказал, что «с более холодным воздухом становится возможным получить больше в заданном объеме», поэтому «интеркулер - это, по сути, машина для измерения плотности».Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Он отметил, что при использовании правильно спроектированного промежуточного охладителя «более высокая плотность воздуха означает, что вы можете добавить больше топлива без повышения температуры выхлопных газов или воздействия на выбросы», и «больше топлива означает больше мощности» или «лучший пробег, [потому что ] требуется меньше топлива для получения одинаковой мощности ».

    Фото 5/10 | интеркулеры Как они работают, засорение воздушного потока

    Основная проблема
    Инженеры Banks Power усвоили одну вещь: промежуточные охладители с экструдированными трубками работают лучше в реальных условиях, поскольку из-за нехватки места промежуточные охладители должны быть размещены перед радиатором двигателя.Было показано, что стержневые и пластинчатые сердечники промежуточного охладителя ограничивают поток через радиаторы, из-за чего компьютер двигателя может снижать заправку (и производительность) из-за недостаточного охлаждения. Еще одним элементом промежуточного охладителя, ограничивающим поток, являются охлаждающие ребра между трубками с сердечником из-за того, насколько плотно они уплотнены.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Хотя большее количество ребер означает большее охлаждение, это также означает, что меньше воздуха может проходить через двигатель и его теплообменники. Как выразился Бэнкс, «сделайте интеркулер слишком эффективным, и он окажется совершенно эгоистичным, лишив остальную часть кулера голодом, которому нужен воздух, что приведет к перегреву этих систем.”

    Фото 6/10 | Усовершенствованный выход Улучшенная конструкция сердечника на входе Большая площадь сердечника: толщина 2,68 дюйма - на 20 процентов больше, чем на складе Выход охладителя наддувочного воздуха Ограниченный вход ограничен Недостаточная конструкция сердечника Площадь сердечника: толщина 2,24 дюйма - и меньше общая площадь Ограничения заводских входов и выходов не только уменьшают объем воздуха, который может проходить через промежуточный охладитель, но может даже привести к недоиспользованию больших его частей, если они не используются полностью.

    Боковые рабочие места
    Точки входа и выхода промежуточного охладителя могут иметь большое значение в производительности.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Хотя стандартные «концевые баки» промежуточного охладителя предназначены для перекачивания воздуха с одной стороны на другую, они не всегда хорошо справляются с маршрутизацией воздуха, чтобы он мог в полной мере использовать всю площадь охлаждающей поверхности. Бэнкс говорит, что в промежуточных охладителях его компании используются спроектированные на компьютере, цельные, вход и выход из литого алюминия, чтобы избежать недостатков пластиковых или сварных деталей из листового металла, которые могут ограничивать поток, плавиться при высоких температурах или даже лопаться под высоким давлением.Поэтому убедитесь, что вы приняли во внимание конструкцию этих деталей, и не забывайте, что вам также потребуются высококачественные трубки и зажимы, чтобы ваш турбонаддув поступал в интеркулер и обратно. Бэнкс указал на реальный вопрос, который следует иметь в виду: «Может течь лучше, но лучше ли остывает? Вы не можете измерить это на стенде потока. Как показывает практика, каждые 10 градусов охлаждения нагнетаемого воздуха равняются увеличению мощности на 1 процент.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Таким образом, падение на 250 градусов имеет на 25 процентов больше плотности или на 25 процентов больше потенциала мощности.Мы измеряем все это в грузовике, по уклону, на полной и на полной мощности ».

    Фото 7/10 | В то время как многие заводские и сварные конструкции интеркулера из листового металла создают резкие углы (справа), которые вызывают ненужную турбулентность и ограничения потока, полностью литая установка (слева) может позволить заряженному воздуху быстро проходить через модернизированный интеркулер. Это помогает максимизировать плотность при сохранении давления, поэтому двигатель может оптимизировать свою топливную эффективность и мощность при минимальном EGT.

    Полученные уроки
    Прочитав закон Бойля и посоветовавшись с Бэнксом, мы даем несколько основных советов, которые любой, у кого есть турбодизель, может использовать при покупке модернизации интеркулера:

    • Имейте в виду, что ваша цель - максимизировать плотность воздуха, а не только высокий расход.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще
    • Для увеличения плотности заряда требуется площадь поверхности, что создает ограничения, но…
    • Не жертвуйте протеканием, потому что он нужен и другим системам охлаждения.
    • Конструкция является ключевым моментом: стандартные промежуточные охладители и трубки предназначены для массового использования, но вы можете легко модернизировать и улучшать детали, которые изначально были разработаны для минимизации затрат.

    Что такое интеркулер (и для чего он нужен)?

    3 частые неисправности интеркулера

    01 Негерметичные шланги наддува

    С промежуточным охладителем мало что может выйти из строя, поэтому большинство неисправностей обычно связаны либо с проблемами установки, либо с физическим повреждением, приводящим к утечкам наддува.

    Одна из наиболее частых проблем - резиновые шланги наддува и зажимы, удерживающие их на месте. Со временем резина разрушится, и зажимы могут потерять зажимное усилие, что может привести к тому, что шланги наддува фактически позволят нагнетенному воздуху выйти.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    Это может привести к тому, что автомобиль будет вялым, неэффективным, и вы даже сможете услышать «свистящий» звук (хотя и не всегда), поскольку вы действительно слышите утечку воздуха во время движения.

    Исправить довольно просто; новые шланги и хомуты.

    02 Повреждения при ударе

    Поскольку интеркулер расположен прямо в передней части автомобиля, это означает, что он уязвим к повреждениям, особенно от ударов камней и мусора с дороги на интеркулер.

    Это может повредить хрупкие ребра охлаждения, снизив эффективность охлаждения промежуточного охладителя, а в крайних случаях также повредить трубки, через которые проходит нагнетаемый воздух.

    Наиболее распространенный эффект - неэффективный промежуточный охладитель, приводящий к повышению температуры воздуха на входе, но в худшем случае интеркулер может выйти из строя, и вы можете получить утечку наддува.

    Для исправления требуется новый интеркулер.

    03 Загрязнение масла

    Поскольку воздух, поступающий в промежуточный охладитель, поступает непосредственно от турбонагнетателя, это означает, что если у вас когда-либо были какие-либо проблемы с турбонаддувом, то, вероятно, пострадает и интеркулер.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    Например, если у турбонагнетателя наблюдается утечка масла из штампа в изношенные уплотнения, то масло, которое «просочилось», должно куда-то уйти - и это, скорее всего, интеркулер.

    Это означает, что масло собирается в нижней части промежуточного охладителя, снижая производительность самого промежуточного охладителя. Он также вводит пары масла в нагнетаемый воздух, что также отрицательно сказывается на характеристиках двигателя.

    Для проверки снимите шланги наддува и осмотрите их на предмет загрязнения маслом. Если они есть, снимите интеркулер и промойте его обезжиривателем двигателя, чтобы удалить все масло изнутри интеркулера.

    Turbo tech 101 - что такое интеркулер и как он работает?

    В AET мы серьезно относимся к турбо-технологиям, но мы понимаем, что не все настолько увлечены компонентами турбокомпрессора!

    Хотя нет ничего плохого в том, чтобы не знать перепускной клапан от турбины, некоторые знания о компонентах и ​​их функциях могут быть действительно полезны! Если вы хотите улучшить характеристики или мощность своего двигателя, или просто хотите, чтобы недобросовестный механик не тряс вам глаза, когда что-то пойдет не так, разобраться в этом - лучший способ.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    В этом посте мы рассмотрим интеркулер, исследуем, что это такое, что он делает и как работает, а также предоставим некоторую дополнительную информацию о различных типах интеркулера.

    Что такое интеркулер?

    Интеркулер - это механическое устройство, используемое для охлаждения всасываемого воздуха в двигателях, оснащенных системой принудительной индукции (либо турбонагнетателем, либо нагнетателем).

    Что делает интеркулер?

    Работа интеркулера заключается в охлаждении воздуха после того, как он был сжат турбонагнетателем или нагнетателем, но до того, как он попадет в двигатель.

    Как работает интеркулер?

    Турбокомпрессоры работают за счет сжатия воздуха, увеличивая его плотность, прежде чем он достигнет цилиндров двигателя. Сжимая больше воздуха в каждый цилиндр, двигатель может сжигать пропорционально больше топлива, создавая больше мощности при каждом взрыве (подробнее см. Турбонаддув - FAQ для новичков).

    В процессе сжатия выделяется много тепла и повышается температура воздуха, поступающего в двигатель.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще К сожалению, по мере того, как воздух становится более горячим, он также становится менее плотным, что снижает количество кислорода, доступного в каждом цилиндре, и влияет на производительность!

    Интеркулер противодействует этому процессу, охлаждая сжатый воздух, чтобы обеспечить двигатель большим количеством кислорода и улучшая сгорание в каждом цилиндре.Кроме того, за счет регулирования температуры воздуха повышается надежность двигателя, обеспечивая поддержание соотношения воздух-топливо в каждом цилиндре на безопасном уровне.

    Различные типы интеркулера

    Существует два основных типа интеркулера, которые работают по-разному:

    Воздух-воздух

    Первый вариант представляет собой промежуточный охладитель воздух-воздух, который работает, пропуская сжатый воздух через сеть небольших трубок через ряд охлаждающих ребер.Тепло передается от горячего сжатого воздуха к этим охлаждающим ребрам, которые, в свою очередь, охлаждаются быстрым потоком воздуха снаружи движущегося транспортного средства.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    После того, как охлажденный сжатый воздух проходит через промежуточный охладитель, он поступает во впускной коллектор двигателя и в цилиндры. Простота, легкий вес и невысокая стоимость промежуточных охладителей воздух-воздух делают их наиболее популярным выбором для большинства автомобилей с турбонаддувом.

    Воздух-вода

    Как следует из названия, промежуточные охладители воздух-вода используют воду для снижения температуры сжатого воздуха.Прохладная вода прокачивается через установку, забирая тепло из воздуха, проходящего через установку. По мере того, как эта вода нагревается, она затем прокачивается через радиатор или охлаждающий контур, прежде чем снова попасть в интеркулер после охлаждения.

    Промежуточные охладители воздух-вода, как правило, меньше, чем промежуточные охладители воздух-воздух, что делает их подходящими для двигателей с ограниченным пространством, а поскольку вода проводит тепло лучше, чем воздух, она подходит для более широкого диапазона температур.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще .

    Однако повышенная сложность, стоимость и вес, связанные с промежуточными охладителями воздух-вода, означают, что они, как правило, не используются в двигателях транспортных средств.

    Размещение интеркулеров

    Хотя теоретически промежуточные охладители воздух-воздух могут быть расположены где угодно между турбонаддувом и двигателем, они наиболее эффективны там, где есть лучший воздушный поток, и обычно размещаются в передней части автомобиля, за решеткой радиатора.

    В некоторых автомобилях конструкция двигателя предотвращает это, и промежуточный охладитель размещается наверху двигателя, но обычно здесь меньше воздушного потока, и на промежуточный охладитель может воздействовать тепло от самого двигателя. В этих случаях в капоте обычно добавляются дополнительные воздуховоды или ковши для улучшения воздушного потока.

    Чем может помочь AET?

    В AET наши дружные команды являются экспертами во всем, что связано с турбонаддувом, и если у вас есть вопросы, мы всегда рады помочь.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    Для получения помощи по любому аспекту турбонаддува позвоните нам сегодня по телефону 01924 588 266 или по электронной почте [email protected]

    Основы промежуточного охлаждения для турбодизелей

    Принцип работы промежуточных охладителей

    Промежуточный охладитель - это теплообменник, используемый для охлаждения заряда сжатого воздуха от турбокомпрессора.Воздух с атмосферным давлением и температурой всасывается турбонагнетателем, сжимается, и нагнетаемый воздух под высоким давлением проходит через промежуточный охладитель, прежде чем достигнет впускного коллектора. Поскольку увеличение давления воздуха через турбонагнетатель 1) пропорционально увеличивает температуру воздуха (высокое давление = более высокая температура) и 2) более холодный воздух становится плотнее (более низкая температура = более высокая плотность), промежуточное охлаждение используется для повышения производительности и эффективности.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще На молекулярном уровне более плотный воздушный заряд содержит больше молекул кислорода на единицу объема, что увеличивает эффективность каждого события горения.

    Интеркулеры, иногда называемые охладителями наддувочного воздуха (CAC), встречаются в большинстве, но не во всех дизельных двигателях с турбонаддувом. Существует два типа промежуточного охлаждения:

    • В промежуточных охладителях «воздух-воздух» поток окружающего воздуха используется для охлаждения всасываемого воздуха во многом так же, как в радиаторах для охлаждения охлаждающей жидкости двигателя.

    • В промежуточных охладителях воздух-вода используется охлаждающая жидкость двигателя для охлаждения всасываемого воздуха.

    Промежуточные охладители вода-воздух подходят для применений с пространственными ограничениями, поскольку их можно разместить практически в любом месте моторного отсека, тогда как промежуточные охладители воздух-воздух необходимо размещать в месте с достаточным потоком воздуха (перед радиатором, для пример, это обычное место установки).Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще

    Двигатель

    Интеркулер Тип

    5,9 л Cummins 12 В

    Без интеркулера 1989-1990, 1991+ интеркулер воздух-воздух

    5,9 л Cummins ISB (24 В)

    Воздухо-воздушный охладитель

    6,7 л Cummins ISB

    Воздухо-воздушный охладитель

    6.6L Duramax (все поколения)

    Воздухо-воздушный охладитель

    7.3L IDI (заводские модели с турбонаддувом)

    Без интеркулера

    Рабочий ход 7,3 л

    Без интеркулера 1994-1998, 1999+ интеркулер воздух-воздух

    6.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще 0L Рабочий ход

    Воздухо-воздушный охладитель

    6.4L Power Stroke

    Воздухо-воздушный охладитель

    Рабочий ход 6,7 л

    Воздухо-водяной промежуточный охладитель (охладитель наддувочного воздуха)

    Заводские промежуточные охладители производятся экономично и работают хорошо, однако во многих случаях доступны значительно более эффективные устройства, предназначенные для максимальной производительности и охлаждения. Кроме того, заводские промежуточные охладители могут не выдерживать более высоких давлений наддува, характерных для турбо-установок на вторичном рынке.Как побочный продукт более низких температур всасываемого воздуха, температуры выхлопных газов обычно наблюдаются с модернизированными промежуточными охладителями или после преобразования в систему без промежуточного охлаждения.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Послепродажные промежуточные охладители доступны для большинства двигателей Cummins, Duramax и Power Stroke. Прирост производительности будет зависеть от приложения и дополнительных модификаций, хотя вы можете ожидать минимум 20 лошадиных сил и до 200 ° F ниже EGT.

    Intercoolor системы | Мощность для двигателей нагнетателя и турбокомпрессора

    Быть плотным - это круто
    Улучшение воздушного потока снижает температуру воздуха и увеличивает плотность и содержание кислорода в воздухе, поступающем в двигатель.Это увеличивает мощность! Более низкие температуры выхлопных газов (EGT) также улучшают экономию топлива. Когда EGT приручены, тюнеру не нужно ограничивать подачу топлива. Так вы получите больше мощности на любом EGT. Это очень круто!

    Банки с промежуточными охладителями воздух-воздух и воздух-вода устраняют ограничения с большими трубками наддува (большинство приложений), огромными впускными / выпускными отверстиями, толстым сердечником и прочными, обтекаемыми полностью алюминиевыми концевыми баками.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Увеличивает повышенную плотность воздуха для более высокой продолжительной мощности и большего количества MPG.

    Дизельные турбины сжимают воздух, увеличивая его плотность, но при этом нагревая.Интеркулер отводит это тепло, что добавляет еще большей плотности. Измерители повышения давления не считывают плотность, но запатентованный (и скоро будет выпущен) измеритель плотности Бэнкса. Если ваш новый интеркулер привел к увеличению наддува, хорошо, он менее строг. Но улучшило ли это плотность воздуха, лучше ли охлаждает? Вот что делают интеркулеры ... они классные!

    Но они должны сделать это, не блокируя воздух в радиатор, который находится сразу за интеркулером. Если конструктор просто сделал интеркулер толстым, это не будет преимуществом, если ваш двигатель перегреется, а компьютер урежет топливо, чтобы защитить его.Теперь у вас потеря мощности. Правильная оценка учитывает все ... и раскрывает правду о других парнях!

    УВЕЛИЧЕНИЕ ЗАПАСА

    Это первый показатель производительности интеркулера.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Если послепродажный товар не может обеспечить более высокий прирост по сравнению со стандартным, нет смысла даже открывать коробку. Все устройства протестированы лучше, чем стандартные, с явным победителем Бэнкс… Пока все хорошо.

    ПОВЫШЕНИЕ ПЛОТНОСТИ ВОЗДУХА

    Это причина в первую очередь интеркулера.Более холодный нагнетаемый воздух содержит больше кислорода. Более холодный всасываемый воздух и больше кислорода снижает EGT, повышает экономичность и раскрывает способность вашего топлива производить энергию. Измерение прироста плотности воздуха по сравнению с обычным является наиболее важным аспектом производительности интеркулера. Здесь и вступает в игру запатентованное Бэнксом измерение плотности. Банки и AFE присутствуют в игре, но BD охлаждается настолько плохо, что фактически теряет плотность!

    ПОТОК ВОЗДУХА К РАДИАТОРУ

    Если промежуточный охладитель блокирует радиатор вашего двигателя от входящего потока воздуха, в котором он нуждается, возникающие высокие температуры заставляют ЭБУ сокращать топливо, что приводит к снижению номинальной мощности и поломкам, связанным с нагревом.Что такое интеркулер на дизеле: Что такое интеркулер? И для чего он нужен вообще Дело в том, чтобы улучшить характеристики вашего автомобиля, а не нанести ему вред. Сердечники стержней и пластин Spearco и AFE блокируют так много воздуха для вашего радиатора, что это все равно что положить картон перед ним.

    ИТОГИ

    Окончательная оценка суммирует три приведенных выше результата с весом 20% для усиления наддува, 60% для улучшения плотности и 20% для воздушного потока, проходящего через радиатор. Если сложить результаты этих тестов, легко понять, почему Бэнкс выходит далеко вперед: интеркулер Бэнкса обеспечивает более быстрый отклик дроссельной заслонки, более высокую длительную мощность при любой температуре выхлопных газов, лучшую экономичность и более надежную установку. Все преимущества и никаких компромиссов.

    СИСТЕМА ОХЛАЖДЕНИЯ БАНКА

    Banks устраняет ограничения, снижает падение давления нагнетаемого воздуха и значительно охлаждает воздух для большей плотности, содержания кислорода и мощности.


    ВЫЧИСЛИТЕЛЬНАЯ ДИНАМИКА ЖИДКОСТЕЙ (CFD)
    Прочные литые алюминиевые торцевые баки, разработанные

    CFD, обеспечивают долговечность и плавный поток воздуха. Чего нельзя сказать о резервуарах из сварных листов. Воздух плохо проходит через квадратные углы, и сварные швы могут сломаться при сильном наддуве, когда больше всего требуется производительность.


    ВПУСКНОЙ ПАТРУБОК MONSTER-RAM ™

    Улучшает поток воздуха из интеркулера. Banks Monster-Ram увеличивает наддув без увеличения противодавления в турбине. Результат: более отзывчивый и экономичный двигатель. До шести портов NPT 1/8 дюйма для добавления азота, воды / метана и многого другого ...

    Проверьте это - Узнайте, почему интеркулеры Banks - это система, необходимая для вашего грузовика!

    * Состав, функции и результаты работы зависят от приложения.Большинство продуктов - это CARB E.O. сертифицированный или в процессе. Мощность измеряется на задних колесах, рекомендуется улучшить обдув.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
