Показание спидометра на автомобилях – Что показывает спидометр автомобиля

Содержание

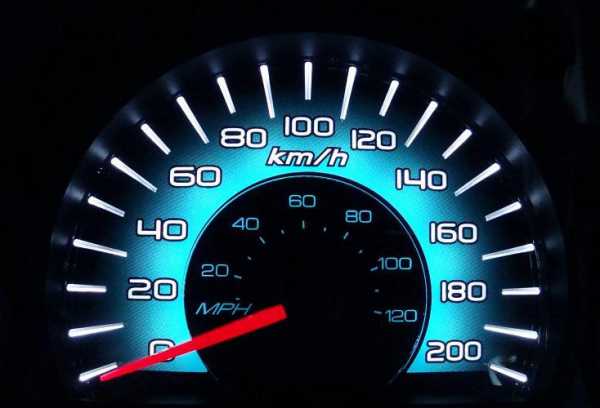

Что показывает спидометр автомобиля

Вне зависимости от того, как именно спидометр показывает скорость, он считается одним из наиболее важнейших устройств современного автомобиля. Мы вынуждены смотреть на его показания, иначе не получится избежать наказания за нарушения скоростных ограничений, действующих на территории страны.

Что собою представляет комбинация спидометр/одометр

Комбинированный прибор обозначает ведомую скорость в машине, измеряет пройденный пробег, показывает километраж одной поездки и мгновенную скорость движения.

Внимание! Значение шкалы спидометра помогает водителю определить срок замены моторной жидкости и фильтров и рассчитать топливный расход.

Спидометр бывает оснащён одометром — механизмом, замеряющим количество оборотов колеса машины. Таким образом, выявляется километраж, пройденный машиной. Удаётся рассчитать суточный и общий пробег.

Состоит одометр из:

  • счётчика количества оборотов автомобиля;
  • индикатора, демонстрирующего пройденный путь в км или милях;
  • устройства, фиксирующего обороты.

Одометр классифицируются на следующие типы.

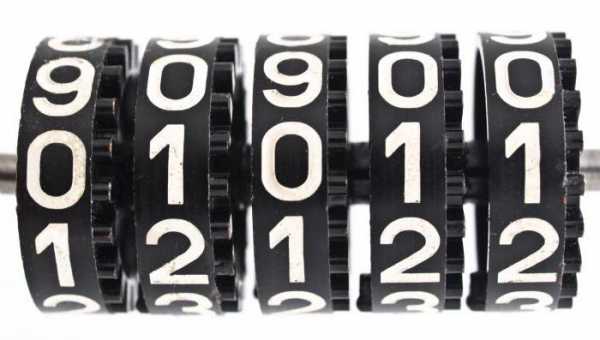

  1. Механический прибор считается прародителем современных устройств. Он был придуман ещё в Древней Греции.
    Скручивать такой одометр проще простого, достаточно воздействовать на механизм кручения. Счётчик механического одометра реагирует на обороты и преобразовывает их в километры. Однако недостатком такого устройства является самопроизвольное обнуление данных при достижении определённого значения.
  2. Комбинированный одометр — усовершенствованная модель, дающая возможность корректировать данные посредством CAN-крутилки.
  3. Цифровой прибор, действующий на основе микроконтроллёра. Всё в таком одометре происходит в цифре, а воздействовать на показания устройства можно только с помощью высокопрофессионального оборудования. Электронные одометры входят в систему бортового компьютера автомобиля.

Принцип функционирования спидометра хорошо виден на примере механического устройства. Изменение скорости осуществляется за счёт механической связи между редукторным валом и стрелкой. Оба элемента соединяются тросом достаточной длины, поскольку вал расположен далеко от трансмиссии. Скорость его обусловлена конечной амплитудой вращения колёс.

Особая шестерёнка в главной передаче вращается вместе с выходным шкивом и тоже напрямую связана с тросиком, заключённым в специальный защитный кожух.

Ещё один обязательный элемент — дискообразный магнит, поставленный рядом со стальным барабаном. Последний закреплён на игле, а полученные показатели выводятся на шкалу.

Погрешности приборов

Даже электронный одометр имеет неточности. Их невозможно исключить, поэтому принято учитывать определённые стандарты, допускающие предел этого значения. К примеру, на механическом приборе погрешность не должна превышать 5%-15%.

Ошибки устройства объясняется наличием различных зазоров, слабостью троса, плохим сцеплением и слабыми пружинами. Больше погрешностей выдаёт механический одометр, цифровой — гораздо меньше, ведь имеется возможность считывать показания микроконтроллёра, датчика.

Погрешность бывает и на спидометре, рассчитывающим скорость автомобиля. Идеально точную информацию прибор вывести просто неспособен, так как скорость зависит от нескольких составляющих: вращения колеса, его диаметра и т. д.

Интересно будет проследить за погрешностями прибора на разных скоростных режимах.

  1. 60 км/ч — погрешностей почти не бывает.
  2. 110 км/ч — погрешность составляет 5-10 км/ч.
  3. 200 км/ч — среднее значение доходит до 10%.

Ещё погрешность варьируется согласно следующим моментам.

  1. На автомобилях с передним приводом погрешность проявляется, чуть ли, не на каждом повороте. Причина — спидометр интегрирован с одним колесом. Из-за этого поворот влево снижает показания, вправо — увеличивает их.
  2. На погрешность влияет нестандартный размер колёс. Разница в 1 см увеличивает погрешность до 2,5%.
  3. Немаловажное значение имеет диаметр резины. При малейшем несоответствии со стандартом показания спидометра занижаются или завышаются.
  4. Влиять на погрешность может давление в шинах и износ протектора. К примеру, если колесо плохо накачено, это приводит к занижению показателей максимальной скорости.

Наиболее точные показания даёт, как и говорилось, только цифровой девайс или устройство, подключённое к GPS-навигатору. Преимущества спутникового позиционирования трудно недооценить. Современные системы демонстрируют точную скорость транспортного средства без каких-либо погрешностей.

Стандартный спидометр помечен шкалой в 10 км/ч, а его стрелка дёргается на ухабах. Он может лишь завышать показания, но не занижать. В противном случае дорожная обстановка будет ложно оценена, и возникнет аварийная ситуация. Например, если будет показываться 100 км/ч вместо реальных 120 км/ч.

Несколько слов о погрешностях, связанных с размерами шин. Тут вступает в силу сама конструкция спидометра. Он состоит из двух приборов, объединённых в едином корпусе. Один прибор измеряет скорость, другой — показывает пробег автомобиля. Так они и называются: скоростным и счётным узлами.

Теперь конкретно: если автомобиль обут в резину, порядком поношенную, спидометр будет завышать показания, так как вступает в силу система градации через каждые 10 км/ч и закон округления чисел, используемый в одометрах.

Отличия: спидометр и одометр

Счётчик показаний пробега монтируется непосредственно в сам спидометр. По этой причине многим кажется, что устройство является единым прибором. На самом деле это не так:

  • спидометр показывает только скорость движения автомобиля;
  • одометр — указывает пройденный путь в км.

Функционал обоих приборов не взаимосвязан, а комбинирование обеих шкал сказывается всего лишь на удобстве водителя.

osnova35.ru

Автомобильный спидометр — что это такое

Спидометр определяет скорость машины, ведь глаз водителя «замыливается» – и немалые 100 км/ч кажутся черепашьим шагом. Расскажем что это такое, почему «врут» его показания и указывают большую скорость, чем на самом деле.

Что это такое?

Автомобильный спидометр — это измерительный прибор для определения мгновенной скорости движения автомобиля. Показания выводятся в километрах в час (км/ч), или, как в Америке, — мили в час. В основном, бывают двух видов: аналоговые (или механические) и цифровые приборы.
На некоторых современных машинах вместо традиционного стрелочного указателя появился цифровой. Числа считываются удобнее, но всё же цифровой спидометр обладает некоторой инертностью. Например, очень сложно при езде по трассе со скоростью 120 км/ч быстро сбросить до разрешенных 79 км/ч.

Что показывает? На заднеприводных автомобилях спидометр контролирует вращение вторичного вала коробки передач и по нему рассчитывается скорость. Значит, показания зависят от размера шин, передаточного числа редуктора заднего моста и собственной погрешности.

Спидометры переднеприводных авто измеряют скорость с помощью привода левого колеса. Значит, к погрешности и влиянию размера шины прибавляется эффект от закругления дороги: на поворотах влево значения будут чуть меньше, чем посередине, а вправо – чуть больше.

Почему «врёт»?

Нетрудно догадаться, почему он «преувеличивает» и показывает большую скорость. Во-первых, у водителя будет меньше шансов нарушить скоростной режим и получить штраф. Во-вторых, если бы спидометр занижал настояющую скорость, водители затаскали бы автопроизводителей по судам, доказывая, что аварии и штрафы случились из-за неверных показаний.

Почему спидометр обязательно должен «врать»? Дело в том, что ему труднее быть точным, чем многим другим приборам. Ведь скорость движения обычно определяется по вращению колеса и зависит от диаметра колеса, а это — параметр нестабильный.

Среднее значение погрешности у современных спидометров — 10% на скорости в 200 км/ч. Причем зависимость, как правило, нелинейная. Это значит, что на 110 км/ч разница с реальной скоростью может составлять 5-10 км/ч. До 60 км/ч погрешности почти нет или она минимальная.

Как сказываются шины нештатного размера на показания спидометра. Замена покрышек 185/60R14 на 195/50R15 или наоборот меняет показания на 2,5%. Немного? Например, при 90 км/ч реальная скорость машины составит 92,78 км/ч. Т.е. реальные данные не совпадают. И когда есть допуск плюс 20км/ч, за которым следует штраф — это не столько существенно. А когда сменили колёса наоборот, с низких на высокие — значения будут меньше настоящей скорости авто. Вопрос в том, как эта ошибка сложится с погрешностью самого прибора, как скажется износ шин, давление в них (повышенное или пониженное). Низкое давление в колёсах также искажает значение в большую сторону.

Если спидометр автомобиля показывает скорость в милях в час, то как перевести в километры в час? Это касается машин из Америки, где изначально приборы калибруются в непривычных числах. Считайте, что 1 миля равна 1,6 км. Значит, если спидометр показывает скорость 90 миль/ч, то это 144 км/ч (90 х 1,6 = 144 км/ч). Обратный подсчет из км/ч в миль/ч производиться путем деления на 1,6.

amastercar.ru

что это такое, принцип действия, показания, корректировка :: SYL.ru

На всех автомобилях установлен одометр. Что это такое, знает каждый автолюбитель. Однако далеко не всем известно устройство данного прибора, принцип работы, неисправности и способы ремонта. Кроме того, современные автомобили оснащаются электронным оборудованием, с которым трудно разобраться. Давайте рассмотрим все, что касается одометров.

Назначение и устройство

Что являет собой данный прибор? Это специальный механизм, который предназначен для измерения количества оборотов колес автомобиля в процессе езды. Другими словами, данный элемент позволяет замерять пройденный машиной путь. Показания одометра демонстрируются на приборной панели автомобиля. Прибор показывает водителю суточный, а также общий пробег. Обе эти шкалы располагаются непосредственно на блоке спидометра.

Итак, назначение одометра понятно. Теперь нужно перейти к конструкции механизма. Данный прибор состоит из счетчика, который предназначен для подсчета количества оборотов колеса автомобиля. Также в устройстве имеется специальный контроллер. Он напрямую соединен со счетчиком и необходим для фиксации оборотов. И наконец, имеется индикатор. Элемент находится на спидометре и непосредственно демонстрирует водителю пройденные километры.

Принцип действия

Теперь следует перейти к тому, как работает одометр. Что это такое, уже более-менее понятно. Принцип работы данного измерительного прибора сильно зависит от типа устройства. Это может быть электронный одометр или же механический. Итак, колесо автомобиля в процессе прохождения каждого километра совершает определенное число оборотов. При этом данный показатель всегда одинаковый вне зависимости от скорости движения машины. Если точно знать, сколько оборотов сделало колесо, тогда без труда можно рассчитать пройденное расстояние в километрах (или милях для американских авто), что и демонстрируется на счетчике. Самые старые механические измерительные приборы работают за счет гибкого тросика. Последний вращается с той же скоростью, что и колесо. Такое вращение передается от выходного вала КПП. Тросик отдает усилия на барабанный счетчик, установленный в приборной панели автомобиля. На устройстве пять барабанов с цифрами.

Они связаны друг с другом червячной передачей. Сам тросик соединен с первым барабаном через редуктор. Механические устройства хороши тем, что ремонт одометра такого плана несложен и потребует замены изношенных деталей.

Чем он полезен?

Казалось бы, чем может быть полезен для автовладельца этот небольшой прибор, считающий километры. Но на самом деле роль одометра в жизни автомобилиста довольно велика. Это важный инструмент, используя показания которого, определяют момент проведения технического обслуживания машины, замены масла, регулировки клапанов, замены ремня ГРМ, проверки развала-схождения и других операций.

Прибор лучше всего свидетельствует о состоянии автомобиля. Ведь не просто так опытные автолюбители, приобретая машину с рук, интересуются именно пробегом. Отталкиваясь от этого, некоторые недобросовестные продавцы научились уменьшать количество пройденных километров. Поэтому, покупая авто на вторичном рынке, нелишним будет провести небольшой тест-драйв. Необходимо во время поездки наблюдать за стрелкой спидометра. Если одометр двигается рывками, с заеданиями, стрелка спидометра двигается не плавно, то пробег был изменен. Перед продажей продавец скрутил одометр. Что это такое, отлично знают продавцы, поэтому на вторичном рынке честных пробегов практически не найти.

Как применять суточный счетчик?

С помощью данного прибора водитель может точно определить расход топлива автомобиля. Иногда может показаться, что двигатель стал потреблять слишком много. В этом случае не стоит сразу же ехать на СТО и делать диагностику. Вначале нужно точно определить расход топлива. В багажник ставят канистру с бензином, ждут, пока в баке все топливо закончится, затем сбрасывают суточный счетчик в ноль, заливают бензин из канистры и ездят на авто в обычном режиме, пока в баке снова станет пусто. Затем останется разделить количество литров на общий пробег суточного счетчика, а полученный результат помножить на 100.

Таким нехитрым способом можно получить точную цифру расхода топлива. Зная информацию о том, сколько машина «ест» горючего, можно точно вычислить, на сколько хватит залитого в бак бензина. Опытные автомобилисты рекомендуют сбрасывать суточный счётчик после каждой заправки. Также можно определять пробег за определенное время или расстояние между различными местами на трассе.

Конструкции одометров разных видов

Данный элемент представляет собой циферблат. Но это только часть устройства. На вторичном валу КПП находится шестерня, которая находится в зацеплении с шестеренкой привода счетчика. Эта деталь соединена гибким тросиком с блоком, который отвечает за спидометр-одометр. Механические устройства являются одними из самых старых. Скрутить пробег на таких можно при помощи любых приспособлений, которые могут вращаться. Счетчик считает обороты, а значит, с помощью любого электрического двигателя можно как скрутить, так и накрутить цифры на счетчике. Электромеханические счетчики – это системы на основе той же шестеренки на вторичном валу коробки передач (причем неважно, автоматическая это или механическая трансмиссия).

Но она приводит в действие уже электромеханический датчик. Сенсор вырабатывает электрические импульсы, которые через провода попадают в блок спидометра, где по частоте их поступления крутится небольшой электрический двигатель – привод счетчика пробега. Данным устройством оснащено большинство автомобилей, в том числе и современных. Корректировка одометра здесь осуществляется при помощи CAN-устройств. Электронные одометры имеют отличие от электромеханических в полностью электронных датчиках и ЖК-индикаторах. Они широко распространены на легковых и грузовых автомобилях. Их распространение связано с тем, что корректировка одометра такого плана будет затруднена. Однако сейчас и это не составляет особой проблемы. Коррекция осуществляется с применением специальных приборов.

Виды датчиков для одометра

Применяются импульсные датчики, основанные на эффекте Холла.

Также используются устройства индукционного типа, работающие на принципе электромагнитной индукции. В механических элементах применяют комбинированные системы. Это шестереночный датчик, который соединен со вторичным валом коробки передач, и импульсный.

Одометр и погрешности

Практически все измерительные приборы имеют погрешности. Одометры не исключение. Сейчас есть некий стандарт на погрешности. Для механического оборудования он составляет не более пяти процентов. Если автомобиль используется в жестких условиях, тогда уровень погрешности увеличивают до 15 процентов. К жестким условиям можно отнести пробуксовку. Автомобиль как бы движется, ведь колеса вращаются, но сам остается на месте. Кроме того, на уровень погрешности сильно влияют зазоры, ослабленные пружины в конструкции, слабый трос, плохое сцепление. Показания электромеханического одометра ВАЗ считываются от контроллера скорости. В этом случае погрешность будет очень низкая. Стоит отметить высокую надежность устройств. Такие девайсы редко выдают цифру, погрешность которой выше чем 5 %. Электронный одометр является одним из самых точных.

Конструкция не предусматривает никаких механических связей между компонентами. Однако погрешность имеется и здесь. Связана она часто с износом колес или их заменой.

Резюме

Итак, мы выяснили, как устроен одометр, что это такое и каких типов бывает. Это нужная вещь в автомобиле. С ее помощью можно сделать многое. Одометр позволяет точно определить, когда менять масло, также поможет определить расход топлива.

www.syl.ru

Как проверить показания спидометра на авто. Как проверить, пробег авто скручен или нет: пошаговая инструкция

1. Необходимо произвести тщательный осмотр днища машины, а также состояние крепежных гаек привода одометра. В случае если вы заметили, что на гайке имеются следы механического воздействия или же она на удивление чистая, притом, что все остальные детали в грязи или в пыли — перед вами типичный представитель «омоложенных вручную» автомобилей.

2. Второй признак того, что механический спидометр скручен – неровно расположенные по отношению к друг другу цифры. Такая «пляска» цифр говорит не только о том, что имело место быть вмешательство в работу одометра, но и о том, что сам мастер — «чайник» или просто неопрятный.

1. Приглядитесь к , если пробег небольшой, а их уже меняли – стоит задуматься!.

2. Общее состояние также о многом может поведать: если «баранка» затерта до дыр, надписи на кнопках не четкие, дверные ручки совершенно не излучают новизну, а накладки на педали уже «не родные», при этом пробег автомобиля 100т.км., — вас просто «разводят» в наглую.

3. По внешнему виду автомобиля тоже можно много чего сказать. О солидном километраже, как правило, свидетельствуют всяческие сколы, мутная оптика фар и т.д.

4. Если мотор — обязательно посмотрите на состояние турбины и патрубка.

Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.

Как работает спидометр

Существуют две основные модификации спидометров:

  • механические;
  • электронные.

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Неисправности спидометров

Чаще всего встречаются следующие неисправности:

  • обрыв или повреждение тросика;
  • соскакивание наконечника тросика с ведомой шестерни;
  • неисправность механического или электронного индикатора;
  • неисправность датчика импульсов;
  • плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

  • Для диагностики вам понадобятся:
  • моторчик на 12 Вольт;
  • плоская и крестовая отвертки;
  • фонарик; домкраты и подставки;
  • инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

  • плоская и крестовая отвертка;
  • тестер;
  • набор ключей;
  • сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправно

truck-hyundai.ru

Спидометр. Виды и неисправности. Погрешности и особенности

Спидометр – это измерительный прибор, предназначенный для определения скорости колесного транспортного средства. Он устанавливается на легковые и грузовые автомобили, мотоциклы, велосипеды, квадроциклы и прочую технику. Его наличие является обязательным на большинстве видов транспортных средств, что объясняется необходимостью соблюдения лимитов скорости, установленных правилами дорожного движения. Циферблат спидометра может показывать скорость в милях или километрах в час.

Истории появления

Устройство является сравнительно новым изобретением, которое впервые было установлено на колесное транспортное средство в 1901 году. Изначально его ставили на легковые автомобили в качестве дополнительной опции, которая была необязательной. Однако с совершенствованием правил дорожного движения наличие такого оборудования стало необходимостью.

На начальном этапе развития спидометров наиболее востребованным вариантом стало изобретение Николы Теслы. В 1916 году он собрал довольно точное механическое устройство, которое применялось в автомобильной промышленности более 30 лет. Постепенно для определения скорости движения автотранспорта применялись различные подходы, в результате чего появились механические устройства стрелочного, барабанного и ленточного типа. Последними появились электронные спидометры, отличающиеся большей надежностью и точностью.

Виды конструкции спидометров
Наиболее распространенными конструкциями спидометров являются:
  • Механические.
  • Электромеханические.
  • Электронные.

Каждый тип наделен своими достоинствами и недостатками, кроме этого они кардинально отличаются между собой по принципу работы. Несмотря на разный подход, все они позволяют определить фактическую скорость движения колесного транспортного средства.

Для корректной работы спидометра любого типа необходимо соблюдение определенных условий, в частности прямой зависимости показателя точности к диаметру колес. В связи с этим при модернизации транспорта, когда вместо колес стандартного диаметра устанавливается другой, фактические параметры скорости изменяются. При этом устройство по-прежнему будет вести расчет скорости по показателю диаметра старых колес.

Механический

Самым первым и наиболее распространенным в мире является механический спидометр. Такие устройства имеют механические детали, которые посредством различных способов передают количество оборотов контрольного колеса автомобиля на считывающий узел. Каждый оборот соответствует расстоянию, которое проходит транспорт в определенный промежуток времени. В сердце устройства лежит магнитный скоростной узел со стрелкой, указывающей на циферблате показания скорости. Имеющаяся в приборе стрелка отодвигается по шкале в зависимости от частоты вращения механизма с магнитом. Сам механизм приводится в движение с помощью небольшого вала.

Слабостью механического устройства является гибкий вал, который и вращает магнит. Данная часть механизма поддается механическому трению и износу, поэтому после перетирания троса стрелка на приборной панели не двигается. При выполнении его замены очень важно не допустить загрязнение новой детали, поэтому весь узел, идущий от колеса, нужно прочистить, для предотвращения абразивного трения. Также недостатком механических спидометров является довольно серьезная погрешность.

В механическом спидометре имеется встроенный барабан счетчик (одометр) с червячным приводом, который вычисляет пройденное расстояние, показывая фактический пробег транспортного средства.  Информация о данном показателе является необходимой для определения фактического износа транспортного средства, что важно для выполнения своевременной плановой замены различных расходных материалов.

Электромеханический спидометр

Устройство данного класса оснащается электромеханическими датчиками. Такие приборы имеют классический циферблат со шкалой. В зависимости от частоты вращения колеса автомобиля, или другого транспортного средства, стрелка отодвигается на определенный угол, указывая на фактическую скорость. В качестве считывающего механизма для определения скорости применяются различные датчики. Они могут работать по импульсному, индукционному или комбинированному типу. Такие устройства передают сигнал, а не механическое движение. По факту использования такого способа определения скорости исключает наличие троса, который поддается сильному механическому износу. Такие устройства имеют достаточно простую конструкцию, поэтому при необходимости могут ремонтироваться без помощи сервисного центра.

Электронные спидометры

Практически на всех современных автомобилях устанавливается исключительно электронный спидометр. Отличительной чертой такого оборудования является присутствие полностью цифрового одометра. Для удобства показатель скорости выводится на стрелочный циферблат, но также встречаются варианты с использованием цифровой индикации. Устройство данного класса лишено механической связующей, расположенной между приборной панелью и вторичным валом.

Для установки на электронный спидометр применяется 2 типа датчиков:
  1. Оптоэлектронный.
  2. Бестросовый.

Последний оснащается многополюсным магнитом, вращающимся с аналогичной частотой, что и ведущий вал. В результате создается изменяемое магнитное поле, которое напрямую влияет на специальный чувствительный элемент, принимающий текущие колебания импульсов. Их частота воспринимается спидометром, и переводится в определенный показатель скорости. В результате стрелка циферблата отодвигается под нужный угол, указывающий на цифру отображающую фактическое ускорение.

Оптоэлектронный спидометр имеет в своей конструкции фотопрерыватель и трос.  Первый создает электрический импульс, который напрямую связан с фактической частотой вращения троса. Остальная часть механизма полностью соответствует спидометрам электромеханического типа.

Уровень погрешности спидометра

Спидометры являются несовершенными механизмами, которые всегда имеют определенную погрешность. На старых автомобилях, где используется прибор механического типа, уровень погрешности доходит до 10%. Немного меньшая неточность измерения наблюдается и на новых приборах. По мере износа механизма фактическая погрешность только увеличивается.

Чтобы предотвратить фактические нарушения водителем транспортного средства верхнего предела ограничение скорости, даже на современную технику устанавливают спидометры с изначально завышенными показателями скорости. Уровень завышения составляет примерно 4-5%. Таким образом, во время движения с ускорением 120 км/ч на спидометре, по факту транспортное средство едет с ускорением 110-114 км/час. Такой способ компенсации скорости спидометра продиктован необходимостью безопасности.

Фактический уровень погрешности спидометра зависит от скорости движения транспортного средства. Считается нормой, если при ускорении 200 км/ч погрешность составит 10%. Так, при движении транспортного средства со скоростью 60 км/ч скорость определяется практически без погрешности. Чем выше ускорение, тем больше уровень отклонения скорости на спидометре от реального показателя.

Чтобы спидометр работал с минимальной погрешностью, очень важно, чтобы диаметр колес автомобиля постоянно оставался одинаковым. Это невозможно, поскольку даже после установки новой резины размер колес увеличивается как минимум на несколько миллиметров. По мере эксплуатации шин они стираются, поэтому становятся меньше. В результате на уменьшенных колесах показатель на спидометре отклоняется от реального. По факту двигаясь на затертых шинах фактическая скорость, показанная на спидометре, и реальная отличаются на несколько процентов. Это с учетом изначально заниженных показателей с завода дает весьма ощутимую неточность. Весьма точно определить ее уровень можно сравнив показатели на спидометре и GPS навигаторе.

Определение неисправности спидометра

Со временем спидометр начинает работать менее точно, даже если является электронным и не имеет столь большого количества трущихся частей, как простейшие механические устройства. Показателем износа прибора являются резкие колебания стрелки во время движения. Если она дергается, то это говорит о сбоях в электронной части, плохом контакте проводки или растяжении тросика. В таком случае возникает необходимость замены изношенных деталей.

Также распространенным явлением, особенно у спидометров на автомобилях попавших в ДТП, является замирание стрелки. Дело в том, что при возникновении дорожно-транспортного происшествия происходит резкая остановка. Как следствие стрелка теряет связь с источником питания или ее механизмом. В результате поврежденные части спидометра не могут возвращать стрелку к нулевому положению. После остановки она остается на том показателе скорости, при котором случилась авария. В большинстве подобных случаев прибор нуждается в полной замене. Такой проблеме подвержены устройства всех типов.

Показатели спидометра довольно часто не соответствуют действительности, и значительно превышают изначальную погрешность, заложенную производителем. Поэтому все устройства нуждается в периодической диагностике в СТО. При условии езды в пределах средней допустимой скорости, точность спидометра не является важной, поэтому прибор вполне может работать с погрешностью.

Похожие темы:

tehpribory.ru

Приборная панель. Спидометр и одометр – в чем разница

Многие из вас слышали фразы автомобилистов «какой на спидометре пробег», «смотать спидометр», «крутилка спидометра», «моталка спидометра», «корректировка спидометра», «намотка спидометра», «как подмотать спидометр», но лишь единицы знают, что слово спидометр применяется в этих словосочетаниях ошибочно. Спидометр и одометр два абсолютно разных измерительных прибора, один из которых определяет мгновенную скорость движения автомобиля, а второй пробег в км или милях. Поэтому правильно говорить не «смотать спидометр», а «смотать одометр», «корректировка показаний одометра», а не «корректировка спидометра».

Спидометр был изобретен около ста лет назад, на заре автомобилестроения. Кто был изобретателем первого спидометра неизвестно. Считается, что первый прибор измеряющий скорость был установлен на автомобиле Oldsmobile выпущенном в 1901 году. По данным других источников, первые спидометры начала устанавливать компания FORD MOTOR Co на свои автомобили в 1910 году. Некоторые историки считают, что изобретение первого спидометра принадлежит известному изобретателю, физику, инженеру Николе Тесле, оформившему патент на изобретение №1209359 в 1916 году. Конструкция спидометра за сто лет практически не претерпела изменений, за исключением некоторых современных моделей автомобилей.

Механический одометр

Кто изобрел одометр точно не установлено. Одни ученые приписывают изобретение одометра древнегреческому математику из Сиракуз — Архимеду (287-212 гг. до н. э.), другие — китайскому ученому и изобретателю Чжан Хэн (Zhang Heng), третьи — греческому механику и математику Герону Александрийскому (10-70 гг. до н. э.). Упоминания о первом одометре можно найти в летописях I века н.э. Он представлял из себя тележку. Размер колес был математически высчитан и при обороте в 400 раз отмерял ровно 1598м. Зубчатая передача прибора приводилась в движение от колес тележки, счетчиком расстояния были мелкие камушки выпадающие в лоток тележки. С развитием электроники совершенствовалась и конструкция спидометров и одометров. Современные приборные панели работают по несколько иным принципам. Электрические сигналы — импульсы с датчиков ABS, датчиков скорости поступают по CAN Шине на процессор приборной панели, обрабатываются и отражаются в виде показаний на одометре.

Одометры позволяют точно определить сколько оборотов совершило колесо автомобиля. Зная количество оборотов колеса микросхема или процессор высчитывает пройденное расстояние. Чаще всего одометры бывают электрические, механические или электромеханические. На одометре показывается как суточный, так и общий пробег автомобиля в километрах и милях. Эти данные позволяют точно определить какое расстояние проехал автомобиль за определенный промежуток времени и за все время эксплуатации. Информация о пробеге выводится в цифровом значении на приборной панели автомобиля.

Приборная панель Toyota Prius

Механический одометр. Конструкция механического одометра проста и надежна. При воздействии механической силы, счетчик считает обороты колеса и преобразует их в пройденный километраж. При достижении определенной крайней цифры пробега, километраж сбрасывается на «0». Сматывается механический одометр любой «крутилкой».

Электронно-механический одометр. Обороты колеса считываются датчиком скорости основанном на эффекте Холла. При движении автомобиля, датчик вырабатывает импульсные сигналы через определенные промежутки времени. За один километр пути, датчик скорости передает на электронный бок спидометра около 6000сигналов. Данные преобразуются в цифровой формат и выводятся на приборную панель автомобиля. Для подмотки пробега на электронно-механическом одометре понадобится CAN-крутилка.

Цифровые одометры являются самыми современными приборами. Вся поступающая с датчиков информация обрабатывается микроконтроллером. Для его корректировки требуется специальное оборудование.

Приборные панели, одометры и спидометры на современных автомобилях работают по разным принципам. На некоторых приборных панелях электрический сигнал поступает по CAN шине в виде импульса от датчика скорости основанного на эффекте Холла, на других панелях от датчиков ABS.

Современное оборудование позволяет корректировать показания одометров на легковых автомобилях, грузовиках, мотоциклах, снегоходах. Время и цена корректировки зависит от модели, года выпуска, сложности подготовительных работ (снятие приборной панели, разборка спидометра, снятие стрелок) и т.д.

одометр, приборная панель, пробег, спидометр

celyjmir.ru

Почему показания спидометра не сходятся с глонасс\gps мониторингом

Почему показания GPS/ГЛОНАСС мониторинга отличаются от данных одометров?

Любая система мониторинга транспорта показывает пробег меньше, чем показания одометра. Различные пробеги, списанные со штатных одометров, установленных на автомобилях, и данные о пробегах полученные с помощью спутникового мониторинга транспорта могут стать причиной служебных проверок, перерасчётов и конфликтных ситуаций в организации. Разберёмся в погрешностях установленных одометров и GPS/ГЛОНАСС-трекеров.

Конструкция одометров и их погрешности

Для измерения пройденного пути на транспортном средстве используют специальный прибор — одометр. Бортовые одометры всех видов не относятся к классу точных приборов. Для каждого вида данных устройств установлены допустимые погрешности. Для полного понимания приведённых сведений и цифр, нужно иметь ввиду:
1. Данные погрешности установлены только для самих приборов. Все конструктивные изменения, а так
же физический износ некоторых узлов и агрегатов автомобиля в эту погрешность не включены.
2. По техническим требованиям ЕЭК ООН №39 спидометры не могут занижать показания.

Средняя погрешность спидометра по этим правилам (ГОСТ Р 41.39-99) может быть только положительной и не превышать истинную скорость движения более чем на 10%+6 км/ч. Поэтому и одометр, конструктивно связанный со спидометром, так же даёт завышенные показания.
Заводы-изготовители завышают показания скорости и пробега на 5-10%. Об этом ведётся множество разговоров и бурные обсуждения на форумах автолюбителей. Возможно, что автопроизводители заботятся не только о безопасности водителей, но и вполне законно (опираясь на правила ЕЭК ООН №39) уменьшают реальный гарантийный пробег на неизвестную величину, потому что отсутствуют требования к точности измерения пробега.

Одометры бывают различных конструкций: механические, электромеханические или электронные.

Механический одометр — весьма оценочное устройство, имеет собственную погрешность до 5%. В зависимости от условий эксплуатации, износа деталей и агрегатов и использовании не оригинальных запчастей суммарная погрешность прибора может достигать 15%.
Электромеханические одометры — основаны на показаниях электронного измерителя числа импульсов от датчика скорости, расположенного обычно на коробке передач. Эти приборы несколько точней механических, ведь они избавились лишь от нескольких слабых мест механической части. Погрешность большинства из них находится в пределах 5-7%.
Электронные одометры — дальнейшее эволюционное развитие. Избавились от механического индикатора, который заменили жидкокристаллическим экраном. В тоже время сам принцип контроля пройденного пути (обороты колеса) остается неизменным, и даже точная электроника находится в зависимости от технического состояния ходовой части автомобиля.

Общие факторы, влияющие на любые одометры:
• Радиус колеса может внести существенную погрешность в показания одометра. Разница в высоте протектора в 1 см, например, даст на 100 км пробега автомобиля разницу в пробеге в 1955 м: диаметр одного колеса 1 м, второго — 1.02 м. Первое совершит 31 830 оборотов, второе — 31 206. Каждый оборот — 3.1416 м, разница — 1955 м. И эту разницу мы получаем только при одном сантиметре! К примеру, разные шины 325/70 и 325/75 дадут сразу разницу в диаметре в 3.2 см. Поэтому одометр на автомобиле со стёртым протектором покажет большее значение по сравнению с таким же автомобилем, но на новых шинах. Ещё важно знать, на какой радиус колёс рассчитан одометр: если поставить другой размер колёс, то будут совсем другие данные по скорости и пройденному пути.
• Вес груза — при полной или чрезмерной загрузке автомобиля, шина проминается по-разному, поэтому изменяется диаметр колеса.
• Давление в шинах — шина проминается по-разному при штатном и нештатном давлении. На давление влияет температура, при прогретых или перегретых шинах оно выше.
• Скольжение колес — при пробуксовках, скольжениях, или же наоборот — торможении на льду, автомобиль или находится на месте при вращении колес, либо наоборот — движется при блокировке колес.

Измерение пробега системой GPS/ГЛОНАСС мониторинга

Система мониторинга транспорта на основе спутниковой навигации может определять пройденное расстояние двумя основными способами:
• По координатам точек маршрута: данные о пробеге рассчитываются как расстояние по прямой между координатами точек (долгота и широта), которые присылает прибор. Причем временной интервал между присланными точками может быть разный. Обычный интервал: 10-30 сек.
• Данные о пробеге рассчитываются терминалом системы мониторинга на основе дополнительной информации получаемой с GPS-приемника. В данном способе терминал сам определяет моментальное значение скорости каждую секунду. Данный способ является максимально точным по отношению к предыдущему.
Слабым местом использования любой навигационной системы является то, что при определённых условиях сигнал может не доходить до приёмника, или приходить со значительными искажениями или задержками. Например, практически невозможно определить своё точное местонахождение в подвале или в тоннеле.

По официальным данным чистая погрешность модуля ГЛОНАСС/GPS находится в пределах 2-5 метров (это порядка 1.5% в определении пробегов). Согласно данным СДКМ (Российская система
дифференциальной коррекции и мониторинга) ошибки навигационных определений ГЛОНАСС по долготе и широте составляли 4,46-7,38 м при использовании в среднем 7-8 видимых спутников (в зависимости от точки приёма). В то же время ошибки GPS составляли 2,00—8,76 м при использовании в среднем 6—11 видимых спутников (в зависимости от точки приёма). Рельеф местности также не оказывает сильного влияния на погрешность измерения пробега. Например, при уклоне по знаку в 15-20% — угол наклона дороги составит 8.53-11.31°, а погрешность измерения пробега составит около 1.5%. И даже при очень крутом уклоне в 40% по знаку (угол наклона дороги составит 21.8°), погрешности измерения пробега составит всего около 6%. Но все современные терминалы системы мониторинга умеют определять высоту и делать соответствующие поправки при вычислении пробега. Таким образом, общая погрешность систем
мониторинга транспорта ГЛОНАСС/GPS, при нормальных условиях, составляет менее 3,5%.

Неполадки и саботаж

Возможны и другие ситуации, когда пробег в системе будет посчитан неправильно. Начиная с неграмотной работы специалиста-установщика и заканчивая банальным вредительством водителя или обслуживающего персонала.
Неправильная установка блока мониторинга (если антенны встроенные) или GSP/ГЛОНАСС-антенны может привести к тому, что приём сигналов от спутников будет неуверенным, сигнал будет пропадать, что приведёт к «выпадению» точек или даже участков маршрута. Соответственно, пробег будет рассчитан неправильно. Если мастер ошибся при определении сигнала «зажигание» или электрик при установке дополнительного оборудования нарушил используемые цепи (возможно, намеренно), перестанет работать алгоритм в программе, который отсеивает «дрейф» (небольшие ошибки при определении координат статичного объекта)
машины, остановившейся на стоянку. Это даст небольшое увеличение значений пробега в отчётах, и множественные точки маршрута в местах стоянок.
На рынке, в свободной продаже, можно найти устройства-глушики сигналов GPS/ГЛОНАСС. Их
использование выглядит как неполадки с антенной, но выявляется это очень просто — контрольный маршрут, когда за рулём доверенное лицо.
Эти причины приводят к ошибкам при расчётах в отчётах по пробегу. Это особенно плохо потому, что будет посчитан неправильно средний расход топлива, привязанный к пробегу (литров/100 км).
Возможно, существуют еще методы искажения реального пробега транспорта, но наши специалисты всегда найдут и устранят причину нештатного поведения системы.



С наилучшими пожеланиями команда ООО «Умные Системы Контроля»

Если у вас возникли вопросы звоните нам по телефону +7(3452)381551

www.usk-t.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
