Как проверить генератор авто? 5 способов проверки мультиметром

Как проверить работоспособность генератора автомобиля – Как проверить генератор на машине, не снимая. Мультиметром и без него + подробное видеоКак проверить работоспособность генератора автомобиля – Как проверить генератор на машине, не снимая. Мультиметром и без него + подробное видео

Содержание статьи

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

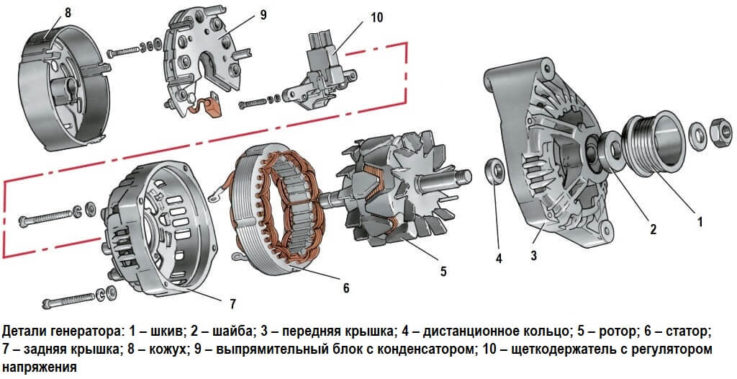

Автомобильный генератор

Автомобильный генератор

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

  1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
  2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
  3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
  4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Неисправности генератора

Неисправности генератора

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

  1. Проверка должна осуществляться при помощи мультиметра.
  2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
  3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
  4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Существует список действий, которые категорически нельзя выполнять при проверке:

  • проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
  • соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
  • диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Особенности проверки генератора

Особенности проверки генератора

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

  • работает исправно;
  • есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Проверка регулятора напряжения

Последовательность действий такова.

  1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
  2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.
Проверка диодного моста генератора

Этот метод является одним из способов проверки генератора без машины. Для диагностики потребуется доступ к аккумуляторной батарее и самому прибору. Вольтметр используется в режиме измерения и подключается к массе и зажиму В+ на батарее. После включения спецоборудования в его окошке показатель не должен превышать 0,5 мА. Если показатель выше, то это свидетельствует о том, что вышли из строя диоды либо нарушилась целостность изоляции на обмотках.

Проверка диодного моста генератора

Проверка диодного моста генератора
Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить. Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований. Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

  • демонтаж держателя щёток;
  • снятие регулятора напряжения;
  • зачистка контактных колец;
  • проверка на отсутствие дефектов в обмотке.

Проверка обмоток генератора

Проверка обмоток генератора

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Как проверить снятый генератор на работоспособность

Диагностика генератора в демонтированном состоянии проводится при помощи омметра. Устройство подключают к клемме 30 и к корпусу генератора. Деталь должна быть обязательно чистой, так как даже небольшие кусочки грязи могут привести к изменению получаемых данных.

Поочередно при помощи омметра проверяются все узлы и детали, благодаря чему в конце диагностики можно определиться со списком неисправных деталей. Ремонт выявленных поломок вполне реально выполнить самостоятельно. Для этого потребуется минимальный набор инструментов, а также весь комплект заменяемых деталей.

Пожалуйста, оцените этот материал!

Проверка обмоток генератора Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Как Проверить Генератор (Авто) | Три Способа Проверки

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить работоспособность генератора автомобиля – Как проверить генератор на машине, не снимая. Мультиметром и без него + подробное видеоКак проверить работоспособность генератора автомобиля – Как проверить генератор на машине, не снимая. Мультиметром и без него + подробное видео

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки генератора и щеточный узел

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца генератора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста мультиметром

Проверка диодного моста

Проверка контактных колец генератора

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора

Ротор генератора авто

Статор генератора

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.


Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Проверка генератора автомобиля | АВТОСТУК.РУ

Генератор — это источник в строении автомобиля, отвечающий за подзарядку автомобиля во время работы двигателя. Этот элемент настолько важен, что без него невозможно ездить. Да, если сгорел генератор, можно ехать пока не разрядится аккумулятор. При появлении нестабильности работы генератора, аккумулятор (АКБ) быстро «садится». Для того, чтобы проверить работоспособность генератора не обязательно ехать в сервис, а можно проверить в домашних условиях.

Содержание статьи:

  1. Причины выхода генератора из строя.
  2. Как проверить генератор?
  3. Видео.



Причины поломок генератора

Признаком поломки или временной неисправности генератора является, как мы уже сказали выше, то, что аккумуляторная батарея быстро разряжается. Признак один, а поломок может быть 4.

К ним относятся:
  • Заклинил подшипник. Подшипник — это то звено, которое находится в движении. А где есть движущиеся детали, там кончается смазка (Литол, солидол, графитовая смазка и т.д.). Исчезновение смазки приводит к заклиниванию подшипника. При заклинивании подшипника сразу рвется ремень генератора. Если ремень порвался — это признак заклинивания подшипника, но, возможно, просто износился ремень.
  • Прогорела обмотка. Электрическая обмотка прогорает при попадании химических веществ, соли, которые ее разъедают.
  • Стерлась или заела щетка. Графитовые стержни по прошествии определенного времени стираются, уменьшаются в длине. Решается простой заменой щеток.
  • Сломался реле-регулятор. Регулятор служит защитой от перезарядки АКБ и держит напряжение в заданных пределах.

Где находится обгонная муфта генератора и все, что с ней связано мы говорили еще в 2018 году.

как проверить генератор



Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.проверка генератора своими руками

Особенности диагностики:
  • Проверять электронную часть мультиметром.
  • Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
  • В случае замены проводки генератора, менять следует на провода такого же сечения.
  • Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Многие наверное слышали необычный свист в районе радиатора двигателя машины. Это как раз свистит ремень генератора. Причины появления свиста тоже необходимо знать.



Что нельзя делать при диагностике генератора:
  1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
  2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
  3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.



Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.



Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.



Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.



Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом. как проверить диодный мостПодсоединяем массу и зажим В+ на АКБ. Прибор должен показывать не более 0.5 мА (мили Ампер). Если сопротивление показывается выше, значит вышли из строя диоды.



Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

  • Заводим мотор.
  • Увеличиваем обороты двигателя до максимума.
  • Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
  • Включаем поочереди все электроприборы и записываем показатели мультиметра.
  • Сложить записанные числа.
  • Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
  • Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.



Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.



Как проверить обмотку

Для этого потребуется:

  • снять держатель щеток;
  • снять регулятор напряжения;
  • зачистить концы колец;
  • проверить обмотку визуально;
  • подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.как проверить обмотку генератора



Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.



Видео

Как проверить автомобильный генератор своими руками в домашних условиях.

Как сделать стенд для проверки генератора за 5 минут.

Полезный совет от автоэлектрика: как удалить выработку на кольцах ротора генератора.

autostuk.ru

Самостоятельная диагностика генератора автомобиля

Электрооборудование автомобиля – это важнейшая часть, без которой невозможна эксплуатация ни одной машины. Неисправности генератора влекут за собой сбои в работе проводки, ламп габаритов и поворотов, бортового компьютера или прочей электроники, внешнего и внутреннего освещения. Неправильно работающий генератор выдает нестабильный заряд, чем нарушает нормальную работу аккумулятора и быстро выводит его из строя. Эксплуатировать автомобиль с нерабочим электрооборудованием нельзя, так как это является причиной быстрого износа электроники, а в некоторых случаях может привести к ДТП. Поэтому неисправности генератора нужно диагностировать, после чего обращаться к специалистам.

автомобильный генератор в разборе

Главные неисправности

Генератор представляет собой электромеханическое оборудование, поэтому он может выходить из строя как механически, так и электрически. Среди механических поломок стоит отметить:

  • Разрушение креплений или корпуса;
  • Износ подшипников;
  • Износ пружин или прижимного привода.

Повреждения креплений корпуса возможны при неправильной эксплуатации автомобиля. Неаккуратная езда по бездорожью, большой скоростной режим или наезд на препятствия могут стать причиной неисправности. Кроме того, к поломкам в корпусе может привести эксплуатация неисправного автомобиля, с поломанным стабилизатором, неправильно работающим двигателем, подвеской или выхлопной системой.

Износ механической части генератора происходит от частого использования и большой интенсивности работы. Факторами, сильно влияющими на степень износа подвижных частей генератора, являются влажность, загрязненность воздуха. Износ приводит к заклиниванию механической части и перебоям, а позднее и полной неработоспособности генератора.

К электрическим относятся

  • Обрыв обмотки;
  • Неисправности реле регулятора;
  • Неработоспособность диодного моста;
  • Замыкания и пробои в цепи.

Причиной поломок также является неправильная эксплуатация автомобиля или загрязненность воздуха. Соли, которыми посыпаются дороги, излучают пары, вредные для автомобиля. Кроме того, причиной неисправности, особенно электрического оборудования может послужить низкое качество деталей.

Диагностика неисправностей генератора детально описана в видео

Основные признаки неисправности генератора

Неправильная работа генератора сопровождается перебоями работы аккумулятора или других автомобильных электроприборов. К наиболее распространенным неполадкам относятся:

  • Свечение лампы разрядки, низкий заряд аккумулятора работающего автомобиля;
  • Слишком большой заряд аккумулятора или его полная разрядка за короткое время;
  • Тусклое свечение фар, изменение интенсивности свечения

Эти признаки не обязательно говорят о поломках генератора. Подобные симптомы у неисправностей аккумулятора, так как эти устройства работают в паре. Также причиной могут быть проблемы в проводке – пробои и плохие контакты.

Кроме основных неисправностей генератора может иметь место его нестабильная работа. Плохое зажигание авто, резкое снижение или увеличение заряда аккумулятора также могут говорить о неисправностях генератора. Однако при этом точно сказать причину способна только диагностика электрических сетей автомобиля.

Проверка регулятора напряжения

электронное реле напряжения

Регулятор напряжения или электромагнитное реле выполняет роль верхнего предела электрического тока, выдаваемого генератором. При поломках этой части прекращается зарядка аккумулятора или на него поступает слишком большой ток. В первом случае возможны перебои с работой фар и проводки автомобиля, а в последующем машина может не завестись из-за недостаточного напряжения для пуска двигателя. Второй случай опасен для аккумулятора и всех электроприборов, так как слишком высокое напряжение способны вывести их из строя.

Существует 2 способа проверки генератора: первый производится при работающем двигателе. К генератору подсоединяются клеммы мультиметра, происходит определение выдаваемой силы тока. При избыточных значениях разности потенциалов (более 14,8 В) регулятор неисправен и подлежит ремонту или замене, а при недостаточном – неисправно реле или проводка. При работающем двигателе следует включить фары или внутреннее освещение машины. Это не должно слишком сильно влиять на показания мультиметра.

Второй способ – демонтаж реле и полная проверка с помощью мультиметра, схемы проверки реле. «Минус» подсоединяется к массе генератора, а «плюс» замыкается на клеме с маркировкой «B». Лампа, выполняющая роль нагрузки, подсоединяется к щеткам реле. Далее подается напряжение в 12–13 В, при этом лампа должна загореться, а при повышении до 14–14,5 В погаснуть. В случае обрыва лампа не загорится, а при пробое – будет гореть и при высоком напряжении.

Как проверить диодный мост генератора, не снимая его с автомобиля

диодный мост генератора

Диодный мост генератора выполняет роль преобразователя переменного тока в постоянный. Его неисправность приводит к постоянным миганиям лампочек и быстрым приходом электрооборудования в нерабочее состояние. Для проверки диодного моста от него отключаются все провода, в том числе и масса. В первую очередь проводится проверка на замыкание: положительный заряд от источника питания подаётся на выход «30», а отрицательный – к корпусу. Бесконечное – сопротивление говорит об исправности диодного моста. В противном случае отрицательный щуп крепится к скобам. Таким образом можно вычислить место пробоя. Для восстановления диодного моста его придется снять и разобрать, однако в большинстве случаев проще произвести полную замену детали.

В случае, если мост исправен, но генератор неработоспособен, оборудование придется разбирать для более детального осмотра и точного определения причины поломки.

Износ подшипников генератора

Сняв корпус, покрутите ротор генератора. Если он крутится неохотно, время от времени бьется о корпус или клинит, вероятнее всего неисправен один или сразу два подшипника. Обычно это заметно и без диагностики. Эта деталь при поломке издает характерный шум, похожий на свист, возможно с потрескиванием.

Проверку необходимо осуществлять максимально тщательно: подшипники могут иметь довольно сильный люфт, продолжая выполнять основную функцию. Однако само наличие зазора говорит об их износе и скором выходе из строя, поэтому не стоит тянуть с заменой.

Проверяем обмотку ротора

ротор генератора

Для определения неисправностей обмотки ротора генератора необходимо полностью разобрать деталь. Далее проводится диагностика при помощи мультиметра. Концы измерительного прибора подсоединяются к кольцам ротора, после чего деталь диагностируется на наличие сопротивления. При нормальной работоспособности оборудования оно будет находиться в районе 1,8 Ом. Слишком большое сопротивление говорит об обрыве катушки, а слишком маленькое – о пробоях обмотки ротора.

После этого следует поднести один из щупов к кольцу ротора, а другой замкнуть на корпус. Исправное оборудование будет выдавать бесконечное сопротивление

Как проверить генератор на работоспособность обмоток статора

статор генератора

Обмотка статора во многом похожа на обмотку ротора по своей конструкции. Поэтому диагностика обмоток статора аналогична. Вначале щупы подсоединяются к клеммам. Сопротивление должно быть небольшим, отличным от нулевого, но и не стремящимся к большим числам. При замыкании на корпус сопротивление должно стать бесконечно большим. В первом случае имеет место обрыв контакта, нарушение работоспособности катушек, а во втором – наличие пробоев, нарушение изоляции.

Износ щеток генератора

Щетка генератора представляет собой незаметное и довольно простое устройство. Это графитовый стержень, обеспечивающий токоотведение. Неисправность щетки грозит слишком высоким напряжением, а это в свою очередь – быстрым износом аккумулятора и перегоранием электроприборов или попросту включением блокировки и невозможностью эксплуатации автомобиля.

щетки автогенератора

Ввиду простоты устройства для диагностики щеток достаточно детального внешнего осмотра. При износе деталь просто вытирается, поэтому ее необходимо своевременно менять. Исправная щетка выступает из гнезда на 5 сантиметров и больше.

Заключение

Поломки генератора зачастую приводят к обездвиживанию автомобиля. Довольно часто они проявляются на уровне шумов или перебоев, а уже потом дают о себе знать в полной мере, приводя в негодность дорогостоящую электронику или полностью обездвиживая машину. Поэтому не следует тянуть с ремонтом. Определяйте причину самостоятельно или при помощи сервисного центра и незамедлительно устраняйте поломку. Это поможет наслаждаться комфортной ездой и избежать непредвиденных обстоятельств в дороге.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Не снимая: как проверить генератор на машине одним мультиметром без спецприборов




Почему старая батарея вмиг разрядилась, а новая прослужила от силы неделю? Брак? Извольте проверить головное устройство бортсети – генератор, а затем решите, предъявлять продавцу претензии или лучше промолчать. Как это сделать в полевых условиях без единого прибора, и как основательно подойти к диагностике в домашней обстановке, имея на руках мультиметр – рассказывает редакция Autobann.su.

Что к чему

как проверить генератор на машине не снимая

Генератор, или в народной транскрипции «гена», тянет на себе все бортовое электрооборудование, питая его электрическим током. Конструктивно – это обычный электродвигатель, работающий наоборот. Вал здесь вращает не возбуждающаяся в обмотке статора ЭДС, а клиноременная передача, связанная с коленвалом. В итоге статор выдает ток. Чтобы напряжение на выходе было малозависимым от оборотов двигателя, в цепь встроен реле-регулятор напряжения.

Необходимо признать, что с годами этот узел становится весьма проблемным. Первым «сдает» реле-регулятор. Впрочем, может заклинить и подшипники, на которых вращается вал со шкивом ременной передачи. С пробегом изнашиваются щетки электрической машины, а в финале – замыкает обмотка статора.

Когда что может произойти – неизвестно. Но, издавна изучены признаки, позволяющие заметить выход из строя генератора, не дожидаясь просадки аккумулятора «в ноль».



Не снимая, без приборов, прямо в движении или как мгновенно проверить работу генератора на автомобиле

Первое, что должно насторожить, это моргающая или просто подсвеченная лампа аккумулятора на панели приборов. Такой индикатор имеется в списке оборудования любой машины. Его же вы регулярно наблюдаете наряду с масленкой, когда ключ находится в позиции «зажигание».

Цепь, в которой находится контрольная лампа заряда АКБ, завязана на генератор. Когда напряжения на его выходе нет, она загорается. Такого повода более чем достаточно для того, чтобы остановиться и как минимум посмотреть, на месте ли ремень. Если он порвался, а машина с ГУРом, то в придачу еще и руль будет вращаться заметно тяжелее.
как проверить генератор на машине
Смеем предупредить, что в силу проблем с проводкой, сработать контрольная индикация может не всегда. С таким же успехом встречается и ложное срабатывание или подсвечивание в пол-накала. Поэтому, всегда держите в уме дублирующий вариант: при отключении генератора панель приборов светится заметно тусклее, как и свет фар.

На дому: проверка работы генератора автомобиля мультиметром

Подозревая неладное с генератором, мы рекомендуем замерить напряжение нормально разомкнутой цепи. Под занавес зимы мы рассказывали, сколько вольт должно быть в заряженном аккумуляторе без нагрузки. Сравните показания вашего вольтметра с таблицами, и оцените степень разряженности АКБ.

Если разность потенциалов менее 12,5 В при +20°C, то диагностику генератора лучше отложить до момента, когда аккумулятор основательно подзарядится от внешнего зарядника. При проблемах с «геной» вялую батарею можно разрядить до отказа, на что источник питания «спасибо» не скажет, и даже может бесповоротно обидеться.





Когда же все в порядке, пускаем двигатель и скорее под капот. Прислонив щупы мультиметра к токовыводам АКБ, делаем замер разности потенциалов. Заключение об исправности генератора выдается по напряжению на аккумуляторе при работающем двигателе. Если зафиксированный вольтаж находится в приемлемых рамках, то претензии к электрооборудованию беспочвенны.

Почетный член редакции Autostadt.su Николай М., автоэлектрик со стажем, не терпит лукавого подхода, а потому вместо одного-двух замеров рекомендует делать целых четыре:

  1. Напряжение в бортовой сети на холостом ходу без нагрузки (все потребители выключены). Если полученные цифры укладываются в допуск 13,8-14,5 В, то замечаний нет.
  2. Вольтаж на клеммах на ХХ с нагрузкой (включены всевозможные обогревы, печка, дальний свет, магнитола). Допустимое колебание: 13,7-14,5 В.
  3. Разность потенциалов на 1 500-2 000 об/мин без нагрузки (бортовое оборудование обесточено). Приемлемые рамки: 14,0-14,5 В.
  4. Напряжение на 1 500-2 000 об/мин с нагрузкой (активировано все электрооборудование, которое имеется на борту). Вольтаж должен быть в пределах 13,9-14,5 В.

как проверить реле регулятор генератора мультиметром
«Важно контролировать оба порога» – подмечает Николай. К примеру, напряжение в бортовой сети на холостом ходу без нагрузки не должно быть меньше 13,8 В и выше 14,5 В. Принцип, чем больше, тем лучше здесь играет злую шутку. Рассуждая о причинах того, почему кипит аккумулятор на машине при езде, мы предупреждали, что свыше 14,5 В идет перезаряд батареи, отчего ее емкость безвозвратно снижается.

Почему генератор не обеспечивает бортовую сеть нормальным напряжением

Задавайтесь таким вопросом с осторожностью. Дело в том, «гена» может быть в порядке, хотя замеренный вольтаж будет говорить об обратном. На такой случай у нас есть универсальный рецепт:



  • Измерьте напряжение, взяв плюс прямо с вывода генератора. Если эта цифра будет уже в норме, то проблема не в генераторе. Продолжаем по списку.
  • Зачистите контакты минусового провода. Он идет от клеммы «-» на аккумуляторе к шпильке на кузове.
  • Зачистите плюсовой контакт на плюсовом проводе, подключаемом к «гене».

А что, если генератор действительно выдает не то, что нужно? Снимать, а уж тем более разбирать его – последнее дело. Для начала удостоверьтесь, не свистит ли ремешок. Годом ранее мы составили подробное руководство о том, что делать, если пищит ремень генератора на автомобиле. Обычно это сигнал к тому, чтобы его натянуть. Тогда и напряжение встанет в правильное русло.
как проверить сколько выдает генератор ампер
Все в порядке? Протестируйте реле-регулятор генератора, без разборки, с помощью мультиметра. На работающем двигателе при неисправном регуляторе напряжение на клеммах АКБ сильно отклоняется от нормы. Если поточнее, то:

  • Вольтаж составляет, скажем 12,7 В, или вовсе уменьшился до 12 В. Такая картина как на холостых оборотах, так и на 2 000 об/мин и выше.
  • Напряжение на оборотах значительно выше верхнего предела: не 14,5 В, а 15-16 В.

Не затягивайте с обследованием генератора. Перезаряд, как и недозаряд, выводит из строя аккумулятор автомобиля в считанные дни. И возьмите за правило проводить диагностику электрооборудования перед установкой только что купленного источника питания.






Поделиться в социальных сетях

autobann.su

Как проверить зарядку генератора мультиметром на автомобиле

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Признаки неисправностиДиагностикаСпособ устранения
Не горит индикатор заряда АКБ на приборной панели при включенном зажиганииАКБ разряженЗарядка АКБ
Перегорел предохранитель в блоке, либо лампочка индикатораЗамена предохранителя, лампочки
Нарушен контакт массы на корпусе генератораЗакрепить болтовое соединение контакта, очистив от окислов
Обрыв проводки от генератора к выводам приборной панели, либо нарушение контактовУстранить обрыв, зачистить контакты
Износ щёток коллектора генератораЗамена щёток, либо генератора
Нарушен зазор на щётках и контактных кольцах ротораОтрегулировать зазор
Выход из строя колец ротораЗамена ротора, либо генератора
Поломка реле регулятора напряженияЗамена регулятора
Индикатор заряда АКБ гаснет при увеличении оборотовОслабление привода ремня генератораОтрегулировать натяжение
Обрыв привода ремняЗаменить ремень
Выход из строя диодного мостаЗамена блока диодов
Нарушен кабель силового провода между АКБ и генераторомЗамена силовых кабелей
Реле-регулятор вышло из строяЗамена реле
Индикатор постоянно горитКороткое замыкание в цепиУстранить нарушение проводки
Короткое замыкание в блоке диодовПроверить контакты в блоке, заменить проводку
Сбой в системе ЭБУПроверить блок-контроллер, скинуть ошибку ЭБУ
Разряжена АКБЗарядить аккумулятор
Индикатор продолжает гореть при выключенном зажиганииЗамыкание в цепиУстранить нарушенную проводку
Замыкание в блоке диодовЗачистить контакты диодов, либо заменить
Перегрев и закипание электролита АКБПоломка реле-регулятораЗамена реле

Как проверить исправность генератора автомобиля, не снимая (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Как проверить работоспособность генератора автомобиля – Как проверить генератор на машине, не снимая. Мультиметром и без него + подробное видео

Схема проверки лампочкой и тестером

Порядок действий:

  1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
  2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
  3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
  4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
  5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
  6. Во время малых оборотов напряжение на тестере будет 14-14,9 Вольт, а контрольная лампочка должна погаснуть.
  7. После подождать 1-2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4 – 12,8 Вольт.

Внимание! При подключении цепи провода на «массу» соединяют всегда в последнюю очередь, чтобы избежать короткого замыкания на аккумуляторной батарее.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

  1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
  2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
  3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!

Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Как проверить работу генератора на автомобиле без измерительных приборов

Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя. Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем). Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».

На агрегатах старого типа проверку выполняют следующим образом:

  • Запускают двигатель на холостом ходу.
  • Снимают клемму минус с аккумуляторной батареи во время работы.
  • При неисправном генераторе мотор самопроизвольно глушится.
  • Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).

Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки.

Важно! Касаться голыми руками силовых проводов АКБ строго запрещается. Клемму нужно снимать в изоляционных перчатках, аккуратно отводя в сторону.

Как проверить генератор, снятый с автомобиля, на 12 вольт дома

В домашних условиях снятый с двигателя генератор можно проверить, «прозвонив» последовательно цепи элементов омметром. Таким методом можно определить состояние обмоток, диодного моста и реле.

Замер напряжения проводят, надёжно закрепив генератор в тисках и подсоединить на центровую гайку привода головку-переходник от дрели. Включают дрель и снимают вольтметром значения напряжения н выводах. Если показатели в зависимости от оборотов находятся в пределах 12,2 – 14,8 Вольт, то генератор исправен.

nahybride.ru

проверка генератора мультиметром без снятия

Как правило, если исправный стартер не крутит двигатель, новая или обслуженная АКБ быстро разряжается, тогда причиной волне может быть генератор автомобиля. Если коротко, генератор является устройством, которое вырабатывает электричество во время работы ДВС, заряжает АКБ, питает бортовую сеть автомобиля и т.д.

При возникновении признаков неисправностей генератора, необходимо убедиться, что проблемным элементом является именно данное устройство, а не аккумулятор. Далее мы рассмотрим признаки неполадок, как проверить генератор на машине, а также доступные способы, при помощи которых осуществляется проверка генератора своими руками.

Читайте в этой статье

Для чего нужна проверка генератора

Начнем с того, что  генераторы на разных автомобилях не сильно отличаются друг от друга в плане конструкции. Это значит, что рассмотренные ниже способы проверки подойдут как для отечественных авто, так и для иномарок.

Итак, если на панели приборов начинает моргать значок аккумулятора или красный символ аккумулятора горит постоянно,  это не всегда означает, что проблемы возникли именно с АКБ. Другими словами, точно не определив причину, заменой аккумулятора проблему удается решить не всегда.

Более того, больше половины случаев, когда горит значок аккумулятора на панели приборов, связаны с генератором. С учетом того, что проверить генератор не снимая с машины можно достаточно быстро и просто, рекомендуется выполнять такую проверку при возникновении признаков неполадок.

Другими словами, если неисправен генератор автомобиля, даже новая АКБ через небольшой промежуток времени будет полностью разряжена. Обратите внимание, кроме неудобств, связанных с неожиданно разряженной АКБ, глубокий разряд батареи также крайне негативно сказывается на ее дальнейшей работоспособности. Получается, проверять генератор нужно в обязательном порядке.

Причины неисправностей генератора автомобиля

Генератор  на машине является относительно простым устройством. В двух словах, это простой электродвигатель, задачей которого является генерация тока. В основе лежит ротор, который вращается, неподвижный статор, щеточный узел, а также реле-регулятор генератора.

В списке основных проблем генератора модно выделить:

  • Заклинивание подшипников. Если в генераторе заклинило подшипники, это говорит о том, что устройство достаточно изношено и сильно загрязнено. Со временем грязь попадает на подшипники, их начинает подклинивать или полностью заклинивает.
  • Если генератор полностью заклинил, проблему определить достаточно просто (генератор не крутится). Часто результатом становится обрыв ремня генератора или его постоянное проскальзывание. Однако подклинивания без снятия генератора диагностировать сложнее (генератор вращается, однако тока недостаточно).

    Выгорание обмотки статора или ротора. Как правило, часто сгорает обмотка на статоре или роторе (чаще на статоре). Обычно это происходит в результате агрессивного воздействия дорожной соли, попадающей на генератор, влаги и грязи. Обмотку попросту разъедает, происходит замыкание и т.п. Естественно, генератор перестанет вырабатывать электричество.

  • Неполадки щеток (щеточный узел). В устройстве генератора используются графитовые щетки. Обычно эти щетки представляют собой стержни, имеют квадратную форму. Указанные щетки перемещаются по дорожкам статора и постепенно приходят в негодность. Решение — замена щеток генератора.
  • Неполадки реле регулятора генератора. Фактически, данное реле не позволяет подавать на АКБ заряда больше, чем нужно. Другими словами, реле управляет напряжением и силой тока. Если реле регулятор имеет неисправности, зарядка аккумулятора не идет. Указанное реле при необходимости нужно менять.

Признаки неисправностей генератора

Если генератор автомобиля неисправен или работает со сбоями, это можно заметить по ряду признаков. Основным симптомом, как уже было сказано выше, это загорание или моргание значка в виде аккумулятора на панели приборов.

Еще на генератор обычно указывает постоянный разряд аккумулятора. Если владелец уверен в том, что АКБ исправна и заряжена, автомобиль не имеет других серьезных проблем по электрике, тогда причиной разряда  батареи является то, что генератор не заряжает аккумулятор.

Также на проблемы с зарядкой аккумулятора указывает недостаточно яркое свечение приборов, панель приборов тускнеет, особенно если увеличить нагрузку (включить фары, кондиционер и т.д.). В таком случае становится понятно, что автомобиль берет электричество от АКБ, то есть тока от генератора недостаточно.

Также на проблемы с генератором указывают посторонние звуки, проскальзывание, стуки при вращении или обрыв ремня генератора. Если генератор не имеет возможности нормально вращаться, не стоит ожидать нормального заряда АКБ.

 Как проверить генератор: ВАЗ и автомобили иностранного производства

Убедившись в необходимости диагностики генератора, данное устройство можно проверить, не снимая с машины. Сделать это можно несколькими способами.

  • Первый способ предполагает наличие мультиметра. Другими словами, нужно знать, как прозвонить генератор мультиметром. Чтобы выполнить проверку, сначала на неработающем двигателе замеряется напряжение на клеммах батареи. В норме это 12.5 – 12.7В.

Далее мотор заводят, в салоне отключаются все приборы, дающие нагрузку, после чего замер напряжения делается на работающем двигателе. Норма составляет 13.8 – 14.5 В. Также на многих современных моделях авто нормальным показателем считается 14.8 В. Причина — большое количество штатного электрооборудования.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете, для чего нужна разминусовка двигателя, что это такое, как делается разминусовка мотора , а также какие преимущества обеспечивает данное решение.

Затем в автомобиле после замеров без нагрузки нужно включить оборудование (фары, ПТФ, обогрев зеркал и стекол, подогрев сидений,  магнитолу, кондиционер и т.д.). Напряжение в норме не должно проседать ниже 13.7 – 14 В. Если  просадка явно ниже (например, 13 В), генератор не выдает нужного напряжения и нуждается в диагностике.

  • Второй способ простой и распространенный. Главное, соблюдать осторожность. Сначала следует слегка ослабить ключом на 10 минусовую клемму АКБ, не снимая ее полностью.

Для проверки генератора нужно завести двигатель, после чего дать среднюю нагрузку (включить фары и обогрев стекол). Далее не следует глушить мотор и на работающем двигателе потребуется снять минусовую клемму с аккумулятора, отодвинув ее в сторону.

Если  машина работает ровно, свет фар не тускнеет, приборная панель светится ярко,  это указывает на то, что генератор нормально работает. В случае, когда мотор заглох, это признак того, что генератор неисправен и его необходимо проверить отдельно (со снятием), после чего дефектовать и ремонтировать.

Неисправности реле-регулятора генератора

Отдельно отметим, что проблемы, связанные с реле регулятором выражаются в том, что машина работает от генератора нормально, однако сама АКБ «кипит», быстро разряжается и выходит из строя при работающем генераторе.

Частой проблемой является перезаряд батареи. В этом случае аккумулятор кипит, электролит вытекает под крышками на банках (видны белые потеки). Это значит, что на полностью заряженную АКБ продолжает подаваться заряд от генератора. В этом случае неисправность кроется в реле-регуляторе.

Если же имеет место отсутствие заряда, когда аккумулятор быстро разряжается, в этом случае также причиной часто является реле  регулятор генератора. В подобной ситуации реле попросту не подает заряд на АКБ.

Так или иначе, необходима проверка генератора мультиметром, а также проверяется и реле регулятор. Для этого потребуется присоединить мультиметр к клеммам АКБ и замерить заряд при заведенном моторе. Если ток заряда больше 14.5 – 14.8 В (например, 15 В), тогда это указывает на перезаряд.

В подобной ситуации нужно менять реле-регулятор, так как можно быстро вывести из строя АКБ (произойдет выкипание электролита, осыпание пластин и т.д.). В свою очередь, недозаряд также будет являться причиной того, что АКБ не будет нормально заряжаться. В результате повышаются риски того, что двигатель не получится завести, аккумулятор может «глубоко» разрядиться, значительно сократится срок службы АКБ.



Что в итоге

Как видно, генератор автомобиля может выходить из строя по разным причинам. На это укажут рассмотренные выше признаки. Еще добавим, чтобы точнее определить причину, нужно знать, как проверить генератор мультиметром. В ряде случаев это позволяет быстро исключить сам аккумулятор из списка возможных неисправностей прямо на месте.

Напоследок отметим, что появление стуков и шумов в генераторе во время работы двигателя часто указывает на то, что подшипники скоро выйдут из строя. Обычно заклинивание приводит к тому, что ремень генератора рвется.

Также нужно учитывать, что проскальзывание ремня генератора (ремень генератора пищит, свистит) может отдельно указывать как на необходимость замены ремня (например, ремень растянут или ослабла натяжка), так и на проблемы с генератором (ротор с трудом вращается и т.д.). Появление таких признаков требует  не только замены ремня, но и отдельного внимания в виде углубленной проверки генератора автомобиля.

Читайте также

  • Генератор в машине: что это такое?

    Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор.

krutimotor.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
