Когда нужно делать регулировку фар на автомобиле

Точная настройка автомобильного света дает комфортное для вождения освещение. Если угол светового потока направлен выше/ниже оптимального уровня или фонари светят в разном направлении — необходима регулировка фар автомобиля.

Для чего она нужна?

Когда фара светит не в том направлении, она создает дискомфорт во время управления автомобилем для водителя и остальных участников дорожного движения. Засветы, темные пятна, неправильное освещение обочины, затрудненная видимость и ослепление встречных транспортных средств — вот лишь часть последствий неверно настроенных фар.

Неуверенная езда — фактор риска, особенно в темное время суток. При движении в ночное время со скоростью 90 км/ч у водителя есть несколько секунд для того, чтобы предпринять действия по предотвращению столкновения с неожиданно появившемся на дороге животным или предметом. Если световые пучки разрегулированы, этих секунд не будет.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Проверка регулировки фар автомобиля

Для того, чтобы определить направление пучков света из автомобильной оптики, можно обратиться в СТО. Электрик, при помощи специального точного прибора, посмотрит как работает освещение, и нужна ли регулировка фар авто. Но если обратиться в сервис нет возможности, проверку и временную регулировку можно произвести своими силами.

Подготовка:

  1. Проверьте давление в шинах, оно должно соответствовать норме.
  2. Осмотрите защитные стекла фар. На них не должно быть загрязнений и повреждений.
  3. Удостоверьтесь, что лампы и рефлекторы не деформированы.
  4. Создайте нагрузку для автомобиля: заполните топливный бак не менее 90% от общего объема, проверьте, чтобы в машине было все необходимое оборудование: огнетушитель, набор инструментов, запаска. На водительском месте разместите человека или груз весом 75 кг.
  5. Производите все работы в темное время суток.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Если топливный бак не заполнен и заправить нет возможности, постарайтесь компенсировать нехватку бензина дополнительным весом, например, канистрой с водой.

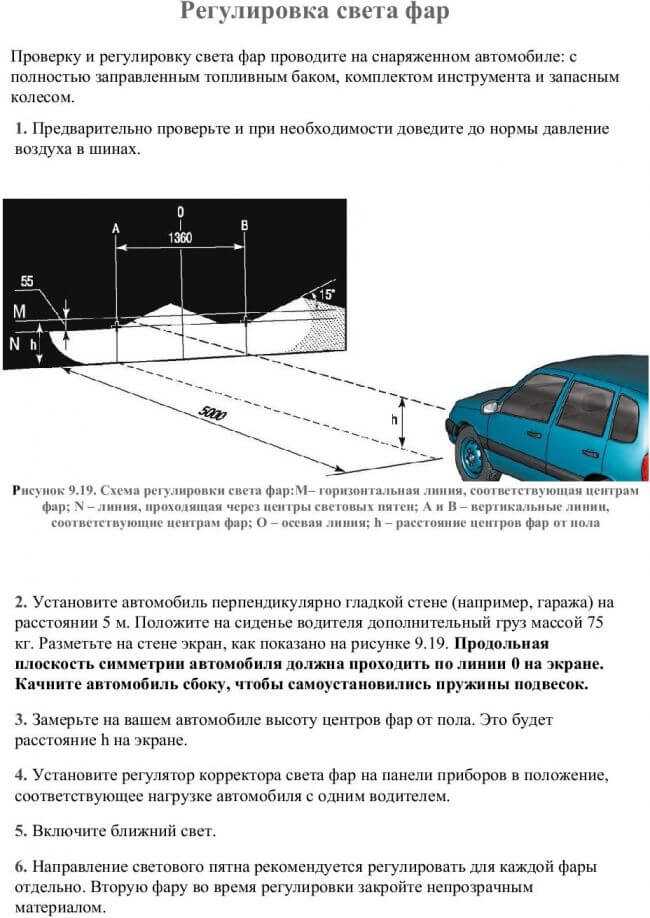

Самостоятельная регулировка фар автомобиля

После того как легковой автомобиль полностью подготовлен к регулировке фар, поставьте его на ровную горизонтальную поверхность без уклонов и перепадов. Найдите гладкую стену или используйте прямоугольный лист фанеры не менее 2 метров в длину и 1 метра в ширину.

Ось машины должна быть перпендикулярна стене или щиту. После того, как вы поставили автомобиль, нужно обеспечить установку амортизаторов подвески, для этого достаточно качнуть корпус сбоку. Если у транспорта не пневматическая подвеска, то регулировать фары нужно с выключенным двигателем.

Не забывайте, что выравнивание происходит по ближнему свету. Если ближний свет совмещен с дальним, то дальний настроится автоматически.

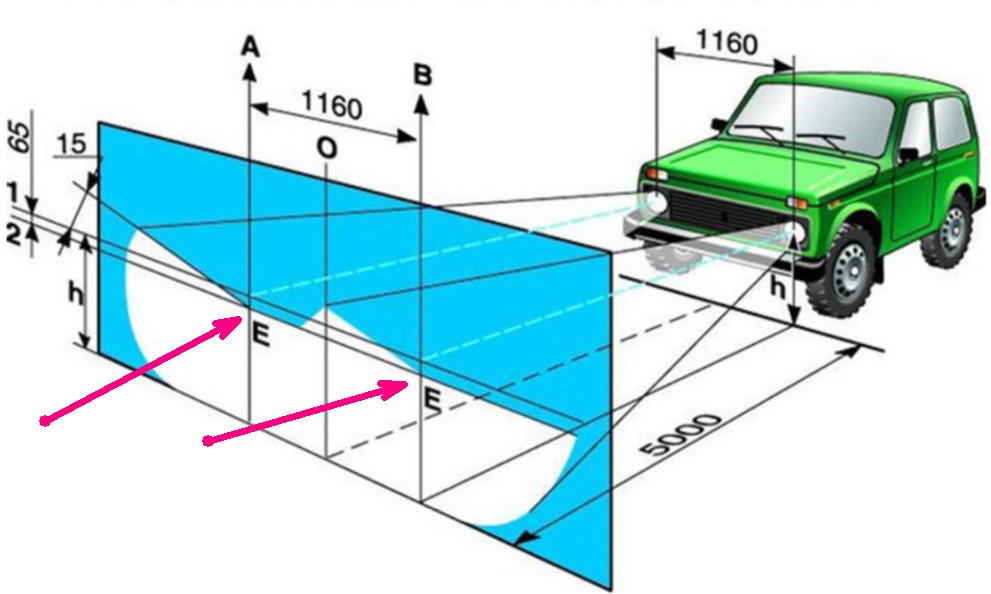

Схема регулировки фар автомобиля

  1. Поставьте авто вплотную к стене, так близко как получится.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.
  2. Нанесите на стену разметку любым удобным способом. Сначала отметьте на стене точку, которая находится ровно между фарами. Дальше нужно отметить центр светового пучка ламп ближнего света из правой и левой фары. Соедините 3 точки между собой ровной горизонтальной линией. Через каждую из точек проведите еще 3 перпендикулярные горизонтальной вертикальные линии.
  3. Найдите регулировочные винты. Вам нужен винт или болт на задней части корпуса фар. Если доступ более сложный, обратитесь к руководству по использованию. Как правило, такие элементы покрашены в серебристый или серый цвет, чтобы выделяться на фоне корпуса фары.

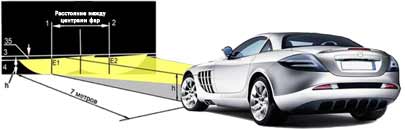

  4. Расположите транспортное средство на расстоянии не менее 7,5 м. от стены. Это средний показатель, не стоит забывать, что для каждой марки свое регулировочное расстояние, посмотрите в руководстве пользователя.
  5. Закройте одну фару плотной тканью или листом картона и понаблюдайте, как распределяется световой поток от другой фары относительно нанесенной разметки.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Для вертикальной настройки нужно расположить наиболее яркую часть светового потока ниже горизонтальной линии. Горизонтальная настройка должна быть произведена таким образом, чтобы самое яркое пятно располагалось на боковых вертикальных линиях. Границы светового пятна касались горизонтальной линии.

То же самое проделайте со второй фарой.

При первом опыте такой тип регулировки света фар автомобиля займет достаточно много времени. Настроить оптику автомобиля своими силами на определенный период, например, для прохождения техосмотра, возможно.

Почему сбивается настройка фар?

При стандартной эксплуатации сбои незначительные и происходят нечасто. Если автомобиль используется при повышенных нагрузках, на необорудованных трассах, в бездорожье, постоянно испытывает на себе интенсивные вибрационные нагрузки настройки направлений светового потока нарушаются. В такой ситуации дальний свет может освещать не дорогу, а деревья, ближний — ослеплять водителей встречных машин.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Еще одной причиной может быть неподходящая лампочка. Если вы не держите в бардачке 2-3 лампочки одной марки на замену, может сложиться ситуация, когда придется ставить не «то, что нужно», а «то, что будет». Смещение пучка света часто встречается в галогенных лампах. При смещении спирали в одном и том же положении фары могут светить по-разному.

В этом плане надежнее светодиодные фары, которые дают одинаковый направленный, яркий свет. Лучше пользоваться оптикой одного и того же производителя, например, марка LOYO выпускает очень качественные и надежные светодиодные лампы. Эти электронные элементы дают всегда одинаковый точно направленный световой поток без засветов и темных пятен. Выбирайте правильные лампочки для авто в нашем каталоге.

Уверенность на дороге в темное время суток зависит от качества освещения дорожного полотна, обочины и участников дорожного движения. Водители с нарушенной регулировкой света фар авто больше всего неудобств доставляют встречному транспорту.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Если замечаете, что в ночное время встречные авто часто вам сигналят без видимой причины, стоит проверить и отрегулировать автомобильный свет.

Таблица 2. Сила света фар в режиме «ближний свет» / КонсультантПлюс

Сила света фар в режиме «ближний свет»

Таблица 2

───────────────────┬───────────────────────┬───────────────────────────────

Тип фары │ Сила света в │ Сила света в направлении 52′

│направлении оптической │ вниз от левой части световой

│оси фары, кд, не более │ границы, кд, не менее

───────────────────┴───────────────────────┴───────────────────────────────

C; CR 800 1600

HC; HCR; DC; DCR 950 2200 <2>

───────────────────────────────────────────────────────────────────────────

———————————

<1> В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

3.6. Проверку параметров, указанных в таблице 2, проводят после регулировки положения светового пучка ближнего света в соответствии с пунктом 3.2. При несоответствии параметров фары указанным в таблице 2 нормативам, проводят повторную регулировку в пределах +/-0,5 процентов в вертикальном направлении от номинального значения угла по таблице 1 и повторное измерение силы света.

3.7. Фары типов R, HR, DR должны быть отрегулированы так, чтобы центр светового пучка совпадал с точкой пересечения оптической оси фары с экраном (точка 7 на рисунках 1а и 1б).

3.8. Сила света всех фар типов R, HR, CR, HCR, DR, DCR, расположенных на одной стороне транспортного средства, в режиме «дальний свет» должна быть не менее 10000 кд, а суммарная величина силы света всех головных фар указанных типов не должна быть более 225000 кд.

3.9. Силу света фар типов CR, HCR, DCR в режиме «дальний свет» измеряют в направлении оптической оси фары.

3.10. Силу света фар типов R, HR, DR измеряют в направлении оптической оси фары после проведения регулировки в соответствии с пунктом 3.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

7.

3.11. Противотуманные фары (тип B) должны быть отрегулированы так, чтобы плоскость, содержащая светотеневую границу пучка, была расположена, как указано на рисунке 1, в и в таблице 3. При этом светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлено транспортное средство.

а

б

в

1 — ось отсчета; 2 — горизонтальная (левая) часть светотеневой границы; 3 — наклонная (правая) часть светотеневой границы; 4 — вертикальная плоскость, проходящая через ось отсчета; 5 — плоскость, параллельная плоскости рабочей площадки, на которой установлено транспортное средство; 6 — плоскость матового экрана; альфа — угол наклона светового пучка к горизонтальной плоскости; L — расстояние от оптического центра фары до экрана; 7 — положение контрольной точки для измерения силы света в направлении оси отсчета светового прибора; 8 — положение контрольной точки для измерения силы света в режиме «ближний свет» в направлении линии, расположенной в одной вертикальной плоскости с оптической осью прибора для проверки и регулировки фар, и направленной под углом 52′ ниже горизонтальной части светотеневой границы светового пучка ближнего света; 9 — положение контрольной точки для измерения силы света противотуманных фар в направлении 3° вверх; 10, 11 — координаты точек для измерения положения светотеневой границы в вертикальной плоскости; R — расстояние по экрану от проекции оптического центра фары до положения горизонтальной (левой) части светотеневой границы; K — расстояние по экрану от проекции оптического центра фары до положения светотеневой границы пучка света противотуманной фары; H — расстояние от проекции оптического центра фары до плоскости рабочей площадки; U, S — координаты точек измерения положения светотеневой границы в горизонтальной и вертикальной плоскостях соответственно (значения U <= 600 мм; S = 174,5 мм)

Рис.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. 1. Схема расположения транспортного средства на посту проверки света фар, форма светотеневой границы и размещение контрольных точек на экране:

а) для режима «ближний свет» с наклонным правым участком светотеневой границы;

б) для режима «ближний свет» с ломаным правым участком светотеневой границы;

в) для противотуманных фар

Открыть полный текст документа

Как отрегулировать свет фар у автомобиля

Автор: pddexam Дата: 16 Май 2014 г.

Многие современные автомобили оснащаются чересчур яркими фарами, свет которых приносит вред встречным водителям.

Из-за возникающего ослепления появляется серьёзная угроза попадания в дорожно-транспортное происшествие. Для того, чтобы свести риски к минимуму, проводится регулировка фар. Кроме того, она позволяет создать перед автомобилем оптимальный уровень освещения.

Регулировка фар должна выполняться в обязательном порядке в тех случаях, когда происходила замен фар или был изменён тип используемых ламп.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Советуется проводить регулировку и тогда, когда были установлены противотуманные фары.

Ремонт передней подвески также может сказываться на свете фар, поэтому необходимо проверить и, в случае необходимости, правильно настроить.

Как выполняется регулировка фар

Далеко не каждый водитель знает о том, как отрегулировать фары для их правильно свечения.

Если отсутствует возможность проведения самостоятельной корректировки (нет практических навыков и подходящего помещения), то лучше обратиться к профессиональным специалистам, которые работают на станциях технического обслуживания.

На СТО используются специальные приборы, обладающие высокой точностью, которую невозможно получить вручную. Если регулировка проводилась вами впервые, то её правильность также можно оценить на станции технического обслуживания.

Самостоятельная регулировка

Если вы уверены в собственных силах и хотите получить новый опыт, то может осуществляться регулировка света фар своими руками.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Как правило, существует определённый стандартный алгоритм, по которому совершаются все действия, но некоторые производители ламп для фар и транспортных средств им не следуют.

Для того, чтобы узнать точную схему регулировки, необходимо заглянуть в техническую документацию. Ею сопровождается любая ламп или машина.

Ниже будет рассмотрен способ, который является наиболее универсальным. Он идеально подходит для большинства марок, представленных на отечественном рынке. Для этого нам пригодится:

• вертикальная стена. Должна быть ровной, чтобы избежать искривлений пучка света.
• горизонтальная площадка перед стеной. Расстояние от площадки до автомобиля должно составлять не менее 7-10 метров, при этом она не должна иметь неровностей.
• малярный скотч либо мелки. Пригодятся при нанесении разметки.

Особенности регулировки света фар

Перед тем, как перейти к самой регулировке фар, необходимости провести несколько подготовительных работ. Во-первых, должны быть в обязательном порядке накачаны покрышки.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Во-вторых, требуется проверить равномерность нагрузки. Нельзя допускать возникновения таких ситуаций, когда одна из осей испытывает перегрузку.

Кроме того, стоит убедиться в отсутствии дефектов на элементах подвески, так как это может стать причиной занижения/завышения автомобиля по отношению к уровню дороги. Некоторые автоконцерны рекомендуют проводить регулировку при наполовину заправленном баке. Стоит проверить целостность самих ламп, так как наличие любых дефектов будет невозможно исправить ни одной регулировкой.

Перед процессом регулировки нужно проверить тип автомобильных ламп. Они могут быть раздельными либо совмещёнными. В раздельных лампах одна из них отвечает за ближний свет, а другая – за дальний. В совместных моделях ближний и дальний свет объединены.

Регулировку света фар необходимо выполнять следующим образом: для раздельных ламп она должна проводиться для каждой из ламп по отдельности, а для совместных – только по свету ближней лампы.

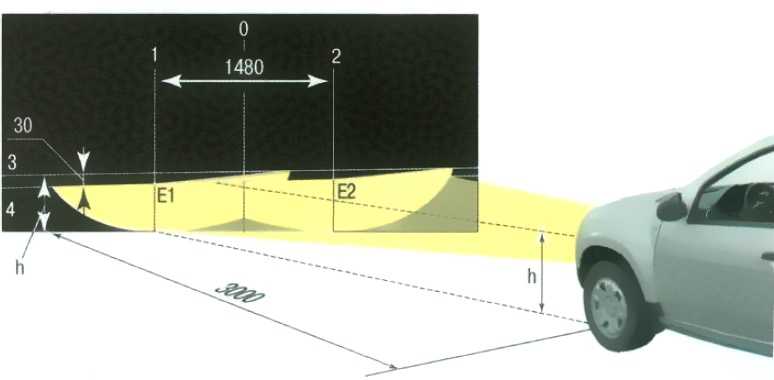

Схема регулировки фар автомобиля

После того, как предварительная проверка была завершена, можно приступать к процессу регулировки.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Для этого автомобиль отгоняется на расстояние около 5-10 метров от стены. Одна из фар должна быть закрыта. Для этих целей прекрасно подойдёт кусок картона либо любого другого материала, не пропускающего свет.

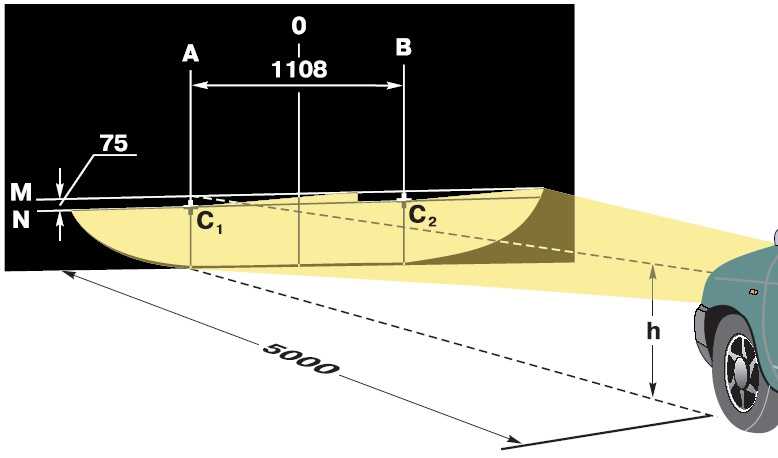

На стене должна выполняться разметка. Она совершается путём нанесения двух точек, которые являются центрами фар. Это место на стене будет выделяться особой яркостью. После того, как были получены две точки, необходимо соединить их при помощи линии.

Далее нужно провести вторую линию. Она должна быть параллельна первой и находиться ниже неё на расстоянии 5-12 сантиметров. Таким же способом наносится и третья линия, которая должна располагаться на 10 сантиметров ниже второй. Через точки центров фар нужно провести прямые вертикальные линии. На этом этап разметки заканчивается.

Следует отметить, что те способы для регулировки света фар, которые используются на СТО, не требуют разметки, так как используются специальные приборы. Если же регулировка выполняется самостоятельно и необходимые отметки и линии уже нанесены, то можно включать ближний свет.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Получаемое на стене пятно по высоте должно находиться на уровне второй линии. Если на автомобиле установлены противотуманные фары, то их верхняя граница не должна превышать уровня третьей линии.

Если свет фар не соответствует указанным выше требованиям, то следует провести его регулировки при помощи специальных винтов, которые находятся внутри фар. Чаще всего для регулировки служат два винта. Первый из них необходим для корректировки угла наклона фары (находится сверху или снизу), а второй – для регулирования наклонной части пучка света (находится сбоку).

Регулировка происходит до тех пор, пока световые пятна не будут располагаться в правильных местах.

Профессиональный автоматический инструмент для регулировки фар для транспортных средств

Alibaba.com предоставляет вам легкий доступ к широкому ассортименту инструментов для регулировки фар , которые помогают в точном мониторинге и диагностике различных транспортных средств и механизмов.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Эти наборы приспособления для регулировки фар оснащены модернизированными технологиями и могут помочь в максимальном уходе за машинами. Уникальная коллекция инструментов для регулировки фар имеет прочную конструкцию и не требует частого обслуживания, что позволяет сэкономить деньги с течением времени.

Все приспособления для регулировки фар , доступные на сайте, имеют сложную конструкцию. Инструменты очень удобны, изготовлены из прочных материалов, таких как железо и нержавеющая сталь, и могут охватывать несколько широко используемых систем. Эти приспособления для регулировки фар относятся к профессиональному классу и в то же время достаточно просты, чтобы их могли использовать и любители. Они также могут помочь в ремонте всех видов важных систем, таких как трансмиссии, двигатели, тормоза, безопасность, выбросы и так далее. Эти приспособления для регулировки фар имеют электрический привод и имеют гарантийный срок.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Alibaba.com предлагает широкий выбор инструмента для регулировки фар , которые доступны в различных моделях, размерах и функциях для конкретных моделей. Эти приспособления для регулировки фар оснащены яркими светодиодными дисплеями, обеспечивающими четкую видимость. Этот инструмент для регулировки фар также оснащен инновационным программным обеспечением DS Tool, которое может обновлять и отображать все записи клиентов через ПК, нетбуки и другие устройства. Он совместим со всеми типами операционных систем и также может помочь вам отслеживать записи.

Alibaba.com может предложить вам множество приспособлений для регулировки фар , которые помогут вам сэкономить на покупке. Эти продукты сертифицированы ISO, CE, SGS, что также дает уверенность в подлинности. Вы также можете размещать OEM-заказы вместе с индивидуальной упаковкой.

Стоимость выравнивания фар — в 2022 году

Если вы видите, что ваши фары имеют тенденцию освещать каждую мелочь, кроме проезжей части, возможно, пришло время отрегулировать передние фары, чтобы убедиться, что вы едете в наилучших условиях.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. .

Поскольку правильно отрегулированные фары не только помогают освещать проезжую часть, позволяя вам видеть в вечернее время, они также могут помочь вам легко видеть любые дорожные знаки или животных во время вождения.

Если вы не устраните эту проблему, это не только проблема безопасности и безопасности, но и угроза, вы также можете подвергнуть опасности других людей.

Стандартные расходы на регулировку фар

Расходы на базовую установку фар обычно зависят от дилерского центра/механика, с которым вы работаете, а также от вашего географического положения.Из нашего исследования видно, что расходы на регулировку фар при работе с экспертом могут варьироваться от 25 до 60 долларов США; тем не менее, во многих случаях фары обычно не нужно регулировать, и это будет дополнительной проблемой, если ваши фары будут направлены неправильно. Во многих случаях, если позиционирование фар является единственной проблемой, это займет у автомеханика менее одного часа, а это означает, что вам будет выставлен минимальный счет в местном магазине.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Вам также могут понравиться наши статьи о стоимости установки противотуманных фар, установке лазерных противотуманных фар или стоимости ремонта заднего фонаря.

В Pep Boys, например, отмечают, что регулировка фар обойдется вам в 20 долларов в любом из местных магазинов.

По словам одного человека на онлайн-форуме YellowBullet.com, они заплатили 56 долларов и спросили других участников форума, разумна ли стоимость регулировки фар у его местного автомеханика. Согласно ответам, полученным в ветке, большинство людей утверждали, что это разумно, поскольку для знающего автомеханика это будет как минимум 30-минутная задача.

Процесс обслуживания по регулировке

Прежде всего, техник должен убедиться, что регулировка фар является единственным ремонтом, который необходимо выполнить. Иногда, как мы уже говорили выше, это может быть связано с неисправностью амортизаторов и/или проблемами с весом. Если это так, то будет рекомендован дополнительный ремонт, потому что повторная регулировка фар не решит проблему.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Если необходимо выполнить регулировку, первое действие, которое они должны сделать, это найти регулировочные винты, чтобы снять область корпуса фонаря.Поскольку все автомобили разные, во многих случаях эти винты будут хорошо видны и отмечены, однако для некоторых марок и моделей может потребоваться снять декоративное кольцо или аккумулятор, чтобы получить доступ к фонарям за корпусом.

В качестве следующего шага после выкручивания регулировочных винтов у автомеханика будет более легкий доступ к лампам фар, где они смогут выполнить необходимые регулировки, изменив «вертикальное поле», которое можно найти сверху. Поворот винта по часовой стрелке поднимет свет, а поворот против часовой стрелки опустит свет.Винт будет поворачиваться до тех пор, пока настройки не совпадут с измерениями, сделанными на близлежащей поверхности стены, на которой прогнозируется освещение. После настройки вертикального поля следует настроить горизонтальное поле, и это делается путем регулировки винта на левой стороне корпуса.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Наконец, когда все регулировки будут завершены, автомеханик проверит точные измерения, используя стандарты вашего автомобиля, и проверит результаты, чтобы убедиться, что все в порядке.

Вся процедура займет около часа или меньше.

Причины, по которым фары могут быть смещены

Первая причина: Вес. Одной из типичных причин необходимости регулировки фар является слишком большой вес, размещенный в грузовом отсеке или багажнике. Этот лишний вес, как вы можете себе представить, может толкать заднюю часть вашего автомобиля вниз, в основном толкая фары вверх, создавая впечатление, что ваши передние фары нуждаются в регулировке.В этом случае ваши передние фары не нужно будет перенастраивать; вместо этого вам придется либо подумать о покупке пневматических амортизаторов с выравниванием нагрузки, если вы часто перевозите тяжелые грузы, либо подумать об облегчении каждого груза.

Вторая причина: Поврежденные амортизаторы.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Как и при путешествии с тяжелыми грузами, по мере износа амортизаторов фары могут светить выше, далеко от проезжей части. По мере износа этой детали они начнут провисать, а когда дело доходит до задних амортизаторов, передняя часть автомобиля будет направлена ​​выше, чем должна, опять же, создавая впечатление, что ваши фары нуждаются в регулировке.В этом случае регулировка фар может решить проблему; тем не менее, ваши амортизаторы, безусловно, нужно будет заменить, так как это может создать дополнительные проблемы в будущем.

Причина номер три: В случае аварии. Авария может привести к некоторым повреждениям, и даже при малейшем нажатии ваши фары могут выйти из строя. В этом случае передние фары могли быть сбиты, и их нужно будет отрегулировать, чтобы они снова работали.

Как проверить положение фар

Чтобы гарантировать, что ваши фары должны быть выровнены, согласно YourMechanic, вы можете провести простой тест.Для этого вам понадобится выровненная поверхность, поверхность стены, на которую можно проецировать свет, например, дверь гаража, рулетка, уровень, отвертка, а также малярный скотч.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Кроме того, рекомендуется делать это вечером, чтобы увидеть свет в естественной обстановке.

Для проверки припаркуйте автомобиль на расстоянии 15–20 футов от поверхности стены с включенными фарами, а не противотуманными фарами или дальним светом. Затем, пока свет проецируется на поверхность стены, вам нужно будет отметить горизонтальную и вертикальную осевые линии лучей.После того, как они отмечены, вам нужно будет увидеть осевые линии и убедиться, что они находятся не более чем на 3,5 фута в воздухе, и чтобы проверить это, вы можете использовать уровень, чтобы увидеть осевую линию, чтобы убедиться, что каждая фара ровная. . И последнее, но не менее важное: отметив эти осевые линии, вы затем захотите точно отступить на 25 футов и проследить, чтобы огни все еще попадали внутрь ваших отметок на поверхности стены.

%PDF-1.7 % 356 0 объект > эндообъект внешняя ссылка 356 77 0000000016 00000 н 0000002709 00000 н 0000003098 00000 н 0000003229 00000 н 0000003272 00000 н 0000003362 00000 н 0000003518 00000 н 0000004008 00000 н 0000004035 00000 н 0000004175 00000 н 0000004444 00000 н 0000004870 00000 н 0000004925 00000 н 0000004970 00000 н 0000013820 00000 н 0000013857 00000 н 0000014253 00000 н 0000014870 00000 н 0000014907 00000 н 0000015412 00000 н 0000015463 00000 н 0000015767 00000 н 0000015990 00000 н 0000016047 00000 н 0000016202 00000 н 0000016876 00000 н 0000017410 00000 н 0000018310 00000 н 0000018599 00000 н 0000018837 00000 н 0000019007 00000 н 0000019764 00000 н 0000019929 00000 н 0000020390 00000 н 0000020623 00000 н 0000021470 00000 н 0000022298 00000 н 0000023091 00000 н 0000023690 00000 н 0000024569 00000 н 0000024614 00000 н 0000024707 00000 н 0000525109 00000 н 0000525367 00000 н 0000526539 00000 н 0000527246 00000 н 0000940828 00000 н 0000941095 00000 н 0000942272 00000 н 0000942323 00000 н 0000942358 00000 н 0000942611 00000 н 0000942839 00000 н 0000942999 00000 н 0000943665 00000 н 0000943709 00000 н 0000943744 00000 н 0000944163 00000 н 0000944867 00000 н 0000946039 00000 н 0000946083 00000 н 0000946118 00000 н 0000946729 00000 н 0000947480 00000 н 0000948652 00000 н 0000948696 00000 н 0000948731 00000 н 0000949466 00000 н 0000950224 00000 н 0000951396 00000 н 0000951440 00000 н 0000951475 00000 н 0000952212 00000 н 0000953821 00000 н 0000958071 00000 н 0000002527 00000 н 0000001836 00000 н трейлер ]/Предыдущая 1205796/XRefStm 2527>> startxref 0 %%EOF 432 0 объект >поток hactical[HQǿwqssZYsڈeTlT)sva{tEr$4fs»\AQPY{SthdVЗsr|

Как отрегулировать фары на легковых автомобилях и грузовиках Chevy

«Вовремя сделанный стежок спасает девять» – как гласит пословица, идеально выровненная фара может спасти вас из ряда поданных тикетов в местные органы власти.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Я говорю не только о штрафах за зрение, но и о риске возможных несчастных случаев, которые могут произойти, если ваши фары не отрегулированы должным образом. И я чертовски уверен, ваши водители-попутчики тоже не станут вести себя медовым языком.

Регулировка фар не всегда требует профессиональных рук. Скорее, это довольно простой проект «сделай сам», который можно выполнить всего за несколько минут, если вы знаете несколько гаек и болтов регулировки светодиодных фар.Если вы полный новичок, на самом деле вам не о чем беспокоиться; это вообще не ракетостроение.

В следующих нескольких шагах я проведу вас через все этапы регулировки фар. Это настолько просто, что однажды, пройдя весь контекст, вы тоже скажете, ах! Вот так просто! Просто держись со мной.

Как отрегулировать фары автомобиля

Прежде чем продолжить, нам понадобится несколько номеров необходимого оборудования. Это:

  1. Рулетка для измерения расстояния.
  2. Маркер/мел и лента для определения осей x и y.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.
  3. Отвертка для регулировки точки освещения фары.

После того, как вы подготовите эти типы оборудования, нам нужно убедиться, что некоторые вещи считаются обязательными. Давайте проверим их:

1. Снимите с вашего автомобиля все предметы, грузы:

Мы хотим отрегулировать свет фар в нужном месте, где он должен быть. Но если в вашем автомобиле есть товары или какой-либо дополнительный вес, лучи фар будут намного ниже, чем в обычном положении, где они должны быть.Чтобы избавиться от этого, вам нужно убедиться, что ваш автомобиль или грузовик Chevy не загружены лишним весом.

2. Давление воздуха во всех шинах одинаковое:

Вы должны убедиться, что каждая шина содержит одинаковое количество воздуха. Если давление воздуха в разных шинах неодинаково, у вас возникнут проблемы с регулировкой фар. Так что позаботьтесь и об этом. Если давление воздуха в шинах неодинаково, вы можете использовать воздушный компрессор для шин, чтобы отрегулировать уровень давления воздуха.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

3. Плоская поверхность для движения автомобиля вперед или назад:

Для правильной регулировки фар необходимо находиться на нормальной высоте движения. Я говорю вам об этом, потому что очень часто мы ошибаемся и направляем фары, не снимая лифт-комплекты, установленные на автомобиле. Таким образом, уделив этому немного внимания, вы сэкономите время на перенастройку в пути.

4. Ваш автомобиль находится в стабильном состоянии:

После того, как вы убедились во всем остальном, пришло время убедиться в стабильном состоянии вашего автомобиля.Возьмитесь за переднюю часть вашего автомобиля, которую мы называем бампером или опорой радиатора, подбросьте ее вверх и вниз пару раз, а затем позвольте расширению стать стабильным в течение нескольких секунд.

Понятие Hot-Spot:

Hotspot определяет самую яркую часть вашей фары. Когда вы включаете фару, вы заметите, что определенная область луча является самой яркой, чем другие освещенные области, и это называется горячей точкой.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Наша цель:

Наша конечная цель — нацелить точку доступа на точку пересечения осей X и Y.Не волнуйтесь; в следующих нескольких шагах я дам вам знать, как правильно определить оси X и Y. Давайте начнем.

Регулировка ламп фар

Основные принципы регулировки фар:

1. Выберите наиболее подходящее место

Прежде всего, вам нужно выбрать правильное место для регулировки фар. При дневном свете регулировка фар затруднена. Не нужно отвечать, почему вы знаете это лучше. Вы можете сделать это в гараже, куда не проникают прямые солнечные лучи, или можете сделать это ночью.Просто убедитесь, что вокруг достаточно темно, чтобы выставить яркость ваших фар. Вы можете использовать деревянную доску или гладкую стену, чтобы направить луч фар.

2. Припаркуйте свой автомобиль

Припаркуйте свой автомобиль перед стеной как можно ближе. И убедитесь, что у вас есть 25 футов от стены.

Регулировка оси фары

3. Создайте и расширьте ось Y:

Отметьте центральную точку фары маркером.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Этот простой прием значительно упрощает процедуру измерения.Измерьте высоту, я имею в виду расстояние между центральной точкой фары и землей. Отметьте маркером всю высоту на стене под углом 90 градусов и продлите ее по вертикали. Это создаст ось X.

Здесь важное замечание для вашего беспокойства, не забудьте отметить первую точку стены немного темнее, чтобы вы могли легко распознать эту точку позже по всей вертикальной линии.

Я предпочитаю использовать ленту с широким краем сразу после отметки высоты маркером.Лента с широким краем обеспечивает гораздо большее визуальное совершенство, чем просто зависимость от маркера.

Создание оси регулировки фары

4. Создание оси X:

Теперь, всего на 4 дюйма ниже отмеченного центра вертикально продолженной линии, нарисуйте горизонтальную линию на 180 градусов. Вы можете использовать пузырьковый уровень воды для большего совершенства. Затем поместите ленту немного выше горизонтальной линии так, чтобы край ленты и отмеченная горизонтальная линия совпадали.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. Это создаст вашу ось X.

Теперь у нас есть обе оси X и Y, и точка их пересечения.

5. Задним ходом Назад 25 футов

Теперь разверните машину на 25 футов назад от стены. Чтобы точно измерить расстояние, отметьте точку на стене, проходящую по прямой линии от носа вашего автомобиля. Отведите машину назад и правильно измерьте расстояние с помощью рулетки.

6. Выровнять точку доступа:

Теперь последний этап. В бампере вы найдете два винта, которые позволяют фаре перемещаться вертикально и горизонтально.Перемещайте эти винты по часовой стрелке и против часовой стрелки до тех пор, пока горячая точка не встретится с точкой пересечения осей X и Y.

Этот процесс регулировки фар универсален. Вы можете следовать этому методу практически в любом автомобиле или грузовике Chevy, как в фаре со стороны водителя, так и в фаре со стороны пассажира.

Как отрегулировать фару со стороны пассажира

Как отрегулировать фары на грузовиках Chevy

В следующем видео мы показали весь процесс.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля. взгляните:

Специальная обработка фары со стороны пассажира:

Чтобы обеспечить вам дополнительный комфорт при вождении в ночное время, вы можете отрегулировать фару со стороны пассажира.Ваша цель — отрегулировать фару как можно выше, не ослепляя приближающийся транспорт. Вы можете просто отрегулировать фару со стороны пассажира немного выше фары со стороны водителя.

Вся процедура регулировки фары со стороны пассажира остается прежней, за исключением размещения по оси X. Ранее мы создали ось X в 4-дюймовом сильфоне отмеченного центра линии, которая была продлена вертикально для фары со стороны водителя.

Но в случае фары со стороны пассажира мы проведем горизонтальную линию всего на 2 дюйма ниже отмеченного центра.Затем создайте ось X, поместив ленту, как и раньше. Для большей точности используйте водяной пузырьковый уровень и расположите ленту таким образом, чтобы она не закрывала линию, а край ленты совпадал с линией маркера. Это сверхточный способ измерения.Таблица регулировки фар на автомобиле: Схема регулировки блок фары автомобиля.

Теперь у вас есть оси X и Y, а также точка их пересечения для фары со стороны пассажира. В остальном процедура остается такой же, как и для фары со стороны водителя. Просто переместите соответствующие винты по часовой стрелке и против часовой стрелки, чтобы отрегулировать узел фары, пока точка доступа не встретится с точкой пересечения осей X и Y.

Поскольку фара со стороны пассажира на 2 дюйма выше, водитель будет чувствовать себя более комфортно и легко во время вождения, не ослепляя встречные транспортные средства.

Заключение:
