Шрус в автомобиле что это такое: ШРУС: зачем в машине граната?

Что такое ШРУС трипоидный? — Вести

Гомокинетический шарнир или гомокинетический шарнир — это механизм, с помощью которого обеспечивается передача крутящего момента от системы передачи к колесам. В этом случае тяга передается на ведущие рулевые колеса без потери мощности. Механизм позволяет обеспечивать развороты до 70 градусов.

В переднеприводных автомобилях используются ШРУСы нескольких типов. Крекеры в основном устанавливаются на большегрузные автомобили или автобусы. Трипоидные ШРУСы используются во внутренних конструкциях из-за их характеристик осевого движения. Парные подвесы не пользуются особой популярностью из-за своей сложной конструкции. Шаровая опора чаще встречается на переднеприводных автомобилях. Устанавливаются на модели «АвтоВАЗа».

Содержание

• 1 Функция и расположение шарнира
• 2 Для чего необходим трипоид?
• 3 История изобретения ШРУСа
• 4 Как устроен ШРУС
• 5 Устройство шарикового ШРУСа
• 6 Особенности конструкции трипоидного подшипника
• 7 Особенности трипоидных
• 8 Характеристики трипоидов
• 9 Какой из ШРУсов лучше?
• 10 О смазках для трипоидных шарниров
• 11 Состав смазки для современных шарниров
• 12 Типовые неисправности трипоидных шарниров и причины
• 13 Заключение

Функция и расположение шарнира

Достаточно небольшое количество автомобилистов знает, что это за агрегаты, для чего они предназначены. И даже больше: на разных форумах эта деталь имеет множество названий.

Это трипоидный ШРУС, ШРУС внутренний и трипоидный, часто просто граната. Но, так или иначе, это шарнир равных угловых скоростей, но с некоторыми конструктивными особенностями. Эти механизмы часто встречаются на транспортных средствах со стороны водителя. Также каждый автомобилист должен знать, что эта деталь состоит из сферических роликов и вилки. Такая конструкция позволяет устройству перемещаться по оси в широком диапазоне, обеспечивая при этом изменение угловых скоростей.

Для чего необходим трипоид?

Автомобиль можно перемещать с помощью трансмиссии, которая передает крутящий момент на ведущие колеса. Но если бы в системе не было ШРУСов, в момент вращения колеса диски не могли бы вращаться. А поскольку тройной ШРУС имеет определенные конструктивные особенности, углы между карданными валами могут меняться. В результате автомобиль движется независимо от положения ведущих рулевых колес.

История изобретения ШРУСа

Впервые шарнир равных угловых скоростей был изобретен в 1927 году. Инженер-механик Альфред Рцепп получил патент на этот механизм — долгое время конструкция носила имя этого механизма. Сегодня автомобилисты знают это устройство под простым названием — «граната». Эта деталь считается одной из основных составляющих любого переднеприводного автомобиля. Но ШРУСы устанавливают и на заднеприводные автомобили, и даже на полноприводные. В случае полноприводных автомобилей петля требуется для обеспечения большей жесткости крепления заднего редуктора. Также благодаря использованию этого элемента обеспечивается независимость задней подвески.

Как устроен ШРУС

Когда выходит из строя ШРУС треноги на ВАЗ «Приоре», оказывается, что далеко не все автомобилисты разбираются в этом. Хотя конструкция петли довольно проста. Но место, где он установлен, и сложные поломки вынуждают автовладельца обращаться в СТО для ремонта. Конечно, это невыгодное решение. В конструкции детали стоит разобраться самостоятельно.

Надо сказать, что ресурс гомокинетического сочленения очень высок, и при правильном уходе и своевременном обслуживании механизм может проработать 200-300 и более тысяч километров. Его принцип действия чем-то напоминает устройство и функционирование коленного сустава человека. Но в отличие от колен, трехпозиционный ШРУС имеет более простую конструкцию.

Устройство шарикового ШРУСа

Начнем с оформления внешнего узла. Механизм состоит из чашеобразного сферического корпуса и прорези для выходного вала.

Внутри корпуса находится шариковая обойма в форме кулака и приводной вал. Механизм также состоит из клетки в форме кольца с просверленными внутри отверстиями для шариков. И, конечно же, в устройстве есть и сами шары.

Особенности конструкции трипоидного подшипника

Тройной гомокинетический шарнир отличается от обычного только тем, что содержащиеся в нем подшипники являются не шариковыми, а игольчатыми роликами. Механизм имеет три этажа, на которых установлены три игольчатых подшипника. Внешний шарнир основан на шариках. А во внутреннем — ролики с игольчатыми подшипниками. Неважно, молния внешняя или внутренняя: поверх детали должен быть установлен ботинок. Защищает механизм от пыли и грязи.

В отличие от традиционных шаровых шарниров, внутренний ШРУС трипса представляет собой более тонкий механизм. Попадание внутрь даже небольшого количества грязи может привести к выходу из строя компонентов. Отличия также в смазке. Он должен быть специально разработан для игольчатых роликоподшипников. Другой здесь нет.

Особенности трипоидных

Тройной гомокинетический шарнир, в зависимости от модели, может иметь разную степень свободы, которую этот механизм передает от трансмиссии к колесам. Функции этого устройства сокращены для обеспечения максимально плавного вращения. Карданный шарнир приводных валов выполняет ту же функцию, но не обладает такими возможностями. Даже если один из приводных валов вращается плавно, второй крутящий момент передается с перебоями.

Характеристики трипоидов

Благодаря тому, что в конструкции используются игольчатые подшипники, такие механизмы обладают высокой износостойкостью. Кроме того, значительно снижаются потери на трение элементов между собой в агрегате. Трипоидный ШРУС 2110 может изгибаться до 18 градусов. Что касается максимального осевого перемещения, то этот показатель достигает 55 миллиметров. Механизм способен компенсировать вибрации двигателя и трансмиссии более чем на 60%. Особенность детали еще и в том, что она не может мгновенно выйти из строя, оставив машину без возможности дальнейшего движения. Это важно для любителей внедорожной езды и трофейных рейдов. Несмотря на четкие звуки и вибрацию, аварийная часть позволит вам добраться до АЗС.

Какой из ШРУсов лучше?

Среди автомобилистов нет единого мнения о том, какая конструкция лучше, поэтому на этой основе возникает много споров. Некоторые говорят, что тройной гомокинетический шарнир лучше, другие говорят, что шаровой шарнир лучше. При этом многие отмечают достоинства тройных петель.

Следовательно, эти механизмы могут работать практически без люфта при углах до 45 градусов. Колесо может поворачиваться на достаточный угол. К достоинствам можно отнести высокую надежность и долговечность, большие продольные смещения, устойчивость к скручиванию, хороший КПД. Также они подчеркивают простоту установки, замены и обслуживания за счет большого количества места в месте его установки. Также в пользу тройного гомокинетического шарнира мы можем сказать, что он идеально подходит вместо шарового шарнира и наоборот. У тройных петель меньше деталей конструкции. В результате механизм дешевле в производстве и дешевле.

Нет сомнений, что лучше всего покупать тройные петли. Они обладают более высокими характеристиками и в случае поломки позволят добраться до места ремонта на машине.

О смазках для трипоидных шарниров

Специалисты говорят, что для тройного шарнира равных угловых скоростей, предназначенного для игольчатых роликоподшипников, требуется строго специальная смазка. Однако категорически запрещается использовать смазку 158, предназначенную только для игольчатых роликоподшипников.

Для его изготовления используются литиевые загустители. Работает при температуре не выше 120 градусов. Внутренние петли могут нагреваться до 160 градусов. Смазка для внутренних петель жидкая. Их рекомендуется залить в багажник, который установлен на агрегате, а затем собрать конструкцию. Обычно наливают от 100 до 130 грамм. Более точные объемы указывает производитель.

Состав смазки для современных шарниров

Чаще всего эти продукты изготавливаются на основе минеральных масел и дополнительно содержат дисульфид молибдена в качестве антифрикционной присадки. Такая смазка имеет черный цвет, поэтому многие путают ее с графитовыми смазками, которые для ШРУСов категорически не подходят. Обыкновенный «Литол-24» имеет слабые антифрикционные характеристики и также не подходит для петель.

Тройной ШРУС ВАЗ 2110 и других моделей автомобилей рекомендуется смазывать специальными средствами на основе бария. Их отличие заключается в более широких диапазонах температур, в которых смазка может работать без потери рабочих характеристик. Таким образом, он не теряет своих качеств при температуре от -30 до +160 градусов.

Типовые неисправности трипоидных шарниров и причины

Эти механизмы изготовлены из особо прочных материалов, которые можно использовать долгое время. Но почему-то эти узлы все равно выходят из строя.

Первая причина — агрессивная езда. Чем сильнее водитель нажимает на педаль акселератора, тем больше нагрузка на привод и, следовательно, на опору штатива. Вторая причина выхода из строя привода — повреждение пыльника. В результате в механизм попадает грязь и пыль, тем самым увеличивая трение. Первыми признаками поломки могут быть вибрации при движении автомобиля или при разгоне. Также его можно услышать при движении на большой скорости. Наконец, при движении на низких оборотах будут слышны стуки сбоку от двигателя.

Если такие признаки наблюдаются, необходимо выйти на эстакаду или смотровую яму и тщательно диагностировать петли. В этом случае необходимо осмотреть не только внутренние, но и внешние механизмы. Если видны даже незначительные повреждения багажника, передвигаться на такой машине невозможно. Это может быть опасно. В этом случае специалисты рекомендуют разобрать деталь, промыть, заменить сальник и переустановить. Также возможна установка совершенно нового механизма.

Заключение

Если проанализировать отзывы автовладельцев, рекомендации производителей и советы профессиональных механиков, то стоит установить на автомобиль тройной ШРУС. Шаровой узел имеет меньшую надежность, а значит, он быстрее выйдет из строя и потребует замены. Что касается этого процесса, то с ним справятся автомобилисты, обладающие минимальными навыками обслуживания. Для ремонта даже не обязательно иметь смотровую яму — достаточно приподнять необходимую часть автомобиля и разобрать ступицу.

Итак, мы выяснили, что такое петля трипса с равными угловыми скоростями.

Что такое ШРУС в автомобиле и как он ломается

Хитрый узел под названием ШРУС есть на абсолютном большинстве современных автомобилей. Если вы ездите на передне- или полноприводной модели, не сомневайтесь — ШРУСы в ней имеются

Фото: Shutterstock

www.adv.rbc.ru

Для чего нужны эти детали? Где находятся? И как понять, что им нужна замена? Отвечаем на самые популярные вопросы.

• Что это
• Из чего состоит
• Для чего нужен
• Виды
• Признаки поломки
• Если хрустит

Эксперт в этом материале: Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ

Что такое ШРУС

ШРУС — аббревиатура, которая расшифровывается как «шарнир равных угловых скоростей». Эта подвижная деталь является частью трансмиссии и служит для передачи крутящего момента между подвижными валами под постоянно меняющимся углом. В простонародье ШРУСы за характерную форму именуют «гранатами». Но есть и более научный термин — гомокинетический шарнир.

Изобретателем ШРУСов в привычном их виде считают немца Карла Вайсса. В 1928 году его конструкцию усовершенствовал Альфред Рцеппа. Узел оказался настолько удачным и востребованным, что лицензию на него приобрели многие автопроизводители, включая «АвтоВАЗ», который впервые начал применять ШРУСы на классической «Ниве». Представить современный легковой автомобиль без этих деталей почти невозможно.

Отыскать ШРУСы на машине несложно. На переднеприводном автомобиле они находятся на передних полуосях, а на полноприводном авто с независимой подвеской — как на передних, так и на задних. В первом случае шарниров четыре, а во втором — восемь. Впрочем, бывают и исключения: на некоторых моделях используют по одному ШРУСу на сторону, на других — применяют ШРУСы вместо кардана для передачи крутящего момента к заднему редуктору.

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. Всего инженерами создано четыре типа шарниров, на каждом из которых мы остановимся подробнее чуть позже.

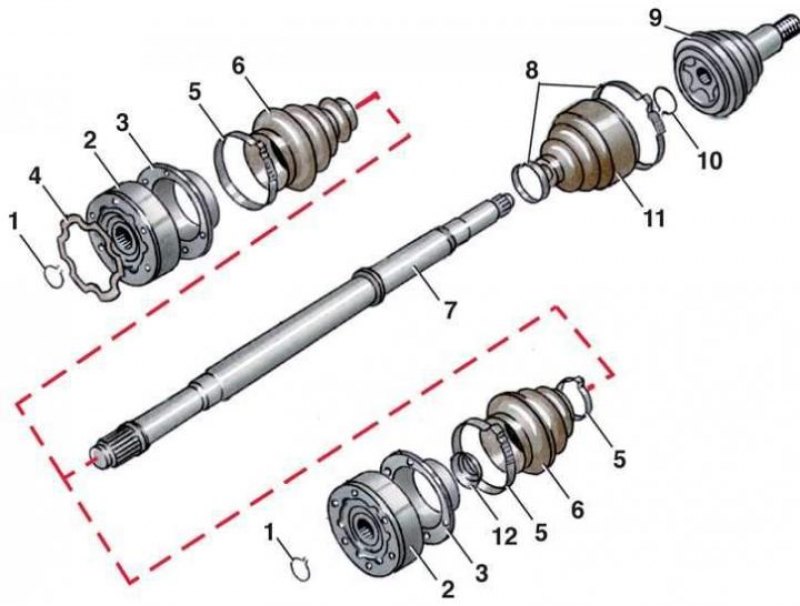

ШРУСы принято делить на наружные, встраиваемые в ступицу, и внутренние. Устроены они по-разному: наружный передаёт вращение с оси приводного вала на управляемые колёса, внутренний — момент от коробки передач на приводной вал. Каждый из этих типов выполняет свою уникальную функцию.

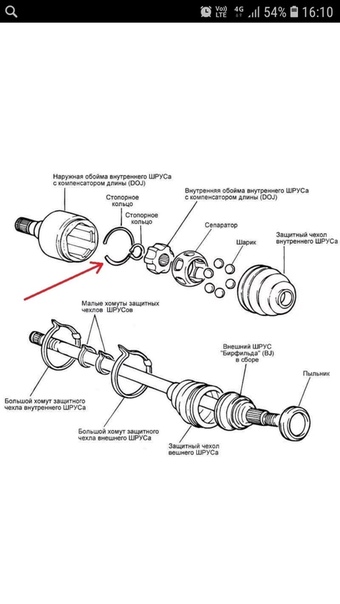

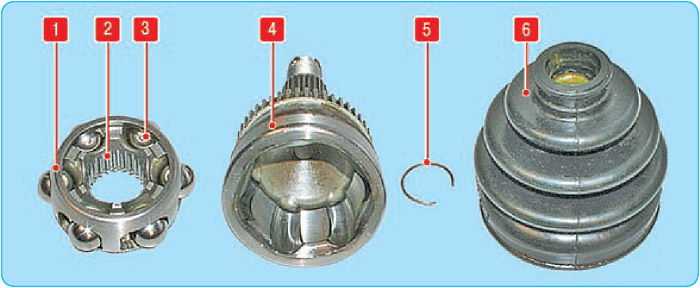

ШРУС наружного типа состоит из:

• Совмещённого с ведомым валом сферообразного корпуса.
• Шароподобной обоймы, соединённой с ведущим валом.
• Шести шариков, расположенных в обойме.
• Сепаратора, удерживающего шарики.
• Герметичного пыльника, наполненного смазкой.

ШРУС наружного типа
(Фото: sibmasuma.ru)

ШРУС внутреннего типа состоит из:

• Корпуса-стакана с тремя канавками, совмещённого с ведущим валом.
• Трёхлучевой вилки, помещённой в корпус и надевающейся на шлицы ведомого вала.
• Трёх роликов, вращающихся на игольчатых подшипниках.
• Герметичного пыльника со смазкой.

ШРУС внутреннего типа
(Фото: drive2.ru)

Для чего нужен ШРУС

Глядя на замысловатую конструкцию, многие не могут понять, зачем вообще нужны такие сложные устройства. Ответ прост: передать крутящий момент на управляемые колёса, постоянно изменяющие своё положение относительно коробки передач, без ШРУСов почти невозможно. Именно за счёт шарниров равных угловых скоростей осуществляется непрерывная передача момента вне зависимости от рельефа местности и положения колёс. Подвеска и рулевое управление получают большую свободу.

По сути ШРУСы выполняют ту же работу, что и карданы. Правда, отличия между ними есть, и они огромны. Шарниры равных угловых скоростей намного технологичнее и совершеннее — они находятся на ином, недостижимом для карданов уровне.

Основная разница между карданной передачей и ШРУСами в том, что карданы передают момент несинхронно (один вал вращается равномерно, а другой нет). Значительный угол скрещивания в них сильно затруднён. ШРУСы не просто позволяют преодолеть неравномерность передачи момента, но и увеличивают рабочий угол до 70 градусов (в случае с шариковыми шарнирами). Заодно они снижают нагрузки на трансмиссию и уменьшают паразитные вибрации.

Основные функции ШРУСа:

• Непрерывная передача крутящего момента.
• Обеспечение возможности работы подвески и рулевого управления.
• Снижение паразитных вибраций.

ШРУСы обеспечивают нормальное функционирование независимой подвески автомобиля и рулевого управления.

(Фото: unit-car.com)

Виды ШРУСов

Конструктивно ШРУСы различаются в зависимости от производителя и конкретной модели, однако принципиальных отличий между ними нет. Принято выделять четыре вида шарниров равных угловых скоростей, из которых два встречаются на современных авто достаточно редко.

Шариковые

Шариковые ШРУСы — наиболее распространённый вид шарниров равных угловых скоростей. Именно они обычно применяются в качестве внешних ШРУСов. Работает устройство по следующему принципу.

Во внешнем корпусе с канавками находится обойма и сепаратор с шариками, которые, в свою очередь, перекатываются между корпусом и обоймой. Шарики позволяют постоянно передавать крутящий момент под углом до 70 градусов. Вне зависимости от того, как вывернуто колесо, момент передаётся без разрывов и биений.

Так выглядит шариковый ШРУС без смазки.
(Фото: pkfst.ru)

Спаренные карданные

Спаренные карданные шарниры условно можно назвать ШРУСами. Это громоздкие и тяжёлые конструкции, встретить которые на современной машине практически невозможно. По задумке, последовательная пара карданных шарниров должна нивелировать неравномерность скорости работы друг друга. Эта система может передавать крутящий момент под углом не более 20 градусов. Из-за внушительных размеров, большого веса и малого рабочего угла сдвоенные карданы на практике применяются преимущественно на строительной технике и тракторах.

Спаренный карданный шарнир.
(Фото: parts-news.ru)

Триподные

Триподные ШРУСы — самый распространённый вид внутреннего шарнира равных угловых скоростей. От шарикового шарнира он отличается повышенной надёжностью. Правда, у такой конструкции есть и свои минусы. В частности, он может передавать крутящий момент под углом лишь до 20 градусов. К плюсам можно отнести значительный свободный осевой ход, который позволяет обеспечивать увеличение и уменьшение длины осей при артикуляции подвески. Этот вид ШРУСов очень долговечен и выдерживает большие ударные нагрузки.

Конструктивно триподные ШРУСы проще шариковых. Это трёхлучевая вилка с тремя роликами на игольчатых подшипниках, надетая на шлицы оси и способная перемещаться по пазам в стакане.

Трипод, вынутый из корпуса-стакана.
(Фото: motopoland.com.ua)

Кулачковые

Кулачковые (сухариковые), а также кулачково-дисковые ШРУСы на легковушках не встречаются. Виной тому их техническое несовершенство. Конструкция представляет собой пару вилок и фасонных дисков. Устройство может выдерживать колоссальные нагрузки, но не переносит высоких скоростей. Такие ШРУСы склонны к перегреву и применяются преимущественно на грузовиках.

Кулачковый ШРУС: 10,14 — вилки кулачкового шарнира; 11,13 — кулачки; 12 — диск шарнира.
(Фото: auto-virage.ru)

Признаки поломки ШРУСа

Современные ШРУСы — невероятно надёжные и выносливые компоненты автомобиля. Срок их службы примерно равен ресурсу самой машины. Тем не менее, иногда шарниры равных угловых скоростей выходят из строя — в этом случае требуется дорогостоящий и трудоёмкий ремонт. Нередко — замена полуоси в сборе.

В большинстве случаев поломки ШРУСов — следствие неправильной эксплуатации машины и небрежного отношения к ней со стороны автовладельца. Заводской брак этих деталей встречается редко.

Можно выделить как минимум пять характерных признаков поломки ШРУСов, на каждый из которых стоит обратить внимание:

1. Разрыв/негерметичность пыльника

Для нормальной работы любого ШРУСа критически важно обеспечить его детали смазкой. При любом, даже самом незначительном повреждении пыльника внутрь шарнира начинают попадать грязь и влага. Это приводит к выдавливанию смазки, образованию коррозии в сочленении и повреждению деталей. Трещины, разрывы, следы смазки на пыльнике — стопроцентный повод срочно отправиться в сервис.

Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ:

«Если пыльник ШРУСа цел, определить его поломку при внешнем осмотре почти невозможно. Как правило, у изношенных ШРУСов чехол либо порван, либо внутрь попала вода, либо вытекла смазка, либо пыльник съёжился. По внешнему виду — косвенным признакам — можно понять, что ШРУС приказал долго жить».

2. Рывки и вибрации при движении

Во время трогания с места при неисправном ШРУСе можно ощутить едва заметные толчки — машина будто движется рывками. Рывки нередко наблюдаются при сильном износе канавок внешних ШРУСов. Вибрации говорят о поломке внутренного, триподного ШРУСа.

3. Щелчки

При движении на машине с неисправным ШРУСом можно услышать характерные щелчки. Как правило, они возникают при езде на небольшой скорости. На высоких скоростях заметить проблему почти невозможно.

Фото: Shutterstock

4. Свист

В некоторых случаях при поломке ШРУСа наблюдается свист, похожий на звук работы изношенных до металла тормозных колодок.

5. Хруст

Самый тревожный и страшный для автовладельца сигнал — хруст при движении. Поначалу он возникает только в поворотах, затем — и при движении по прямой. Этот звук означает, что спасти ШРУС уже невозможно: деталь подверглась критическому износу.

Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ:

«Неисправные ШРУСы обычно начинают хрустеть при повороте на сильно вывернутых колёсах. При возрастании нагрузки они начинают щёлкать. Первый щелчок такой сильный, характерный: тук, тук, — он такой, звонкий. Это значит, износились обоймы — внутренняя и внешняя, — и шарик там зависает. Он должен спокойно перекатываться, а он с ударом вылетает. Раздаётся щелчок. Сначала один щелчок, а потом, когда износ уже сильный, их становится много».

Если хрустит ШРУС

Хруст ШРУСа — признак серьёзной поломки, которая может в самое ближайшее время обездвижить ваш автомобиль. Характерный звук говорит о том, что спасать шарнир уже поздно: новый пыльник и свежая смазка ему не помогут. Всё, что вы можете сделать, — попытаться выяснить, какой именно шарнир вышел из строя, и заказать новый ШРУС или приводной вал в сборе. Автомобиль лучше поставить на прикол или максимально сократить поездки.

Понять, какой именно ШРУС вышел из строя, достаточно просто. Если звук слышен при движении с вывернутыми направо колёсами, это правый внешний ШРУС, если с вывернутыми налево, — левый.

Откладывать визит на сервис точно не стоит. Щелчки и хруст говорят, что шарнир скоро может полностью заклинить. А это, в свою очередь, чревато поломкой полуоси и более масштабным ремонтом.

• Сколько нужно учиться на водительские права в 2022 году
• Как и когда нужно менять масло в автомате
• Штраф за неправильную парковку: когда могут наказать и как оспорить

Источник

ТегиКонспекты Новости Ремонт автомобилей Статьи

ШРУСы — Что они делают и когда их следует заменить?

Что делает ШРУС моего автомобиля?

ШРУС (ШРУС), также известный как ШРУС или карданный вал, играет решающую роль в передаче мощности от двигателя к колесам. Это обеспечивает плавное и непрерывное вращение. ШРУСы в основном встречаются в переднеприводных автомобилях, хотя они также могут присутствовать в некоторых полноприводных и заднеприводных автомобилях.

Основные преимущества, которые обеспечивает ШРУС, следующие:

• Силовая передача: ШРУС передает крутящий момент от двигателя к колесам. Когда двигатель генерирует крутящий момент, он передается через трансмиссию или коробку передач на ШРУС. Затем ШРУС передает эту мощность на колеса, позволяя автомобилю двигаться вперед или назад.
• Гибкость и диапазон движения: ШРУС обеспечивает гибкость и широкий диапазон движения ведущей оси. Когда колеса поворачиваются, а система подвески движется, ШРУС компенсирует эти движения, поддерживая постоянную скорость и угол. Эта гибкость имеет решающее значение для поддержания плавной передачи мощности, особенно при поворотах рулевого управления и подвески.
• Компенсация изменения длины оси: В автомобилях с передним приводом ШРУС компенсирует изменение длины оси при движении подвески вверх и вниз. Это необходимо, поскольку расстояние между двигателем и передними колесами изменяется при сжатии или растяжении подвески. ШРУС допускает такое изменение длины при сохранении постоянной скорости вращения.
• Поглощение дорожных неровностей:
  ШРУС помогает поглощать и гасить вибрации и удары, вызванные дорожными неровностями, такими как кочки и выбоины. Это достигается за счет использования комбинации подшипников и смазки для обеспечения плавного вращения и минимизации передачи вибраций на шасси автомобиля.



Требуется ли замена ШРУСов и пыльников?

ШРУС действует как прямое звено между двигателем и колесами. Из-за этого на сустав будут действовать мощные силы. Со временем эти силы приведут к износу вашего ШРУСа. Когда соединение изнашивается, его необходимо заменить.

Если пыльник CV треснет, его необходимо заменить. Это связано с тем, что это позволит смазке ШРУСа выйти из соединения. Раздельный пыльник ШРУСа также обнажает ключевые компоненты ШРУСа, такие как подшипники ШРУСа и внутреннюю обойму, подвергая их риску повреждения грязью, камнями и пылью, что приводит к их быстрому износу.



Симптомы повреждения ШРУСа/пыльника:

1. Щелчки или хлопки при повороте: Одним из наиболее заметных признаков повреждения ШРУСа является щелкающий или хлопающий звук при поворотах, особенно на малых скоростях. Этот шум часто становится громче, когда сустав испытывает большую нагрузку, например, при резком повороте или ускорении.
2. Вибрации при разгоне: Если вы чувствуете сильную вибрацию или дрожь, исходящие от передних колес при разгоне, это может указывать на повреждение ШРУСа. Вибрации могут быть более выраженными на высоких скоростях или при больших нагрузках.
3. Утечка смазки: ШРУСы защищены резиновыми чехлами, уплотняющими консистентную смазку. Если эти пыльники будут повреждены или порвутся, смазка может вытечь, что сделает шарнир уязвимым для загрязнения и ускоренного износа. Осмотрите пыльники ШРУСа на наличие следов утечки смазки или трещин.
4. Повреждение пыльника полуоси: ШРУС закрыт резиновым или пластиковым чехлом, защищающим его от грязи, мусора и влаги. Если вы заметили какие-либо надрывы, трещины или повреждения пыльника оси, это увеличивает риск попадания мусора в соединение и причинения ущерба.
5. Сложное рулевое управление: Поврежденный ШРУС может повлиять на маневренность автомобиля, затрудняя плавное управление, особенно на поворотах. Вы можете испытывать ощущение «заедания» или чувство, что колеса не реагируют должным образом.



Предлагаем ремонт/замену ШРУСов и пыльников в Гамильтоне.

В Grimmer Motors мы можем осмотреть, отремонтировать и заменить компоненты вашей полуоси в сборе. У нас есть правильные инструменты и ряд методов для установки новых ШРУСов и пыльников. Мы рады помочь со всеми проблемами с ШРУСами и пыльниками. Чтобы получить надежные и честные механические услуги, позвоните нам.



Обратите внимание: мы не храним и не продаем запчасти. Мы являемся автосервисом, который заказывает запчасти в зависимости от работы. Если вы хотите, чтобы мы заказали и установили деталь, не стесняйтесь обращаться к нам.

Телефон: 07 855 2037

Адрес: 998 Heaphy Terrace, Fairfield, Hamilton

Что такое ось CV и как она работает? – Newparts.

com

Ось – это компонент, с которым большинство из нас знакомятся довольно рано. Оси на наших велосипедах и скейтбордах помогали нам снизить мощность. Оси на этих простых машинах помогают преобразовывать энергию нашего тела в кинетическую энергию, и их применение не так уж отличается, когда речь идет об их использовании в транспортных средствах.

Оси транспортных средств помогают передавать энергию или мощность от двигателя к колесам, позволяя им двигаться. Хотя почти каждая ось служит одной и той же цели, принцип работы у них совершенно разный. Сами автомобили имеют несколько типов осей, и одним из наиболее распространенных типов является ось CV. Чтобы дать вам полное представление об этом компоненте, мы ответим на такие вопросы, как что такое ось CV, как она работает, как диагностировать неисправность и многое другое.

Ось CV, установленная на автомобиль

Статья обновлена ​​22.02.22. Оригинальная дата публикации 10.03.21

Что такое ось CV?

Ось CV или ось постоянной скорости — это, по сути, вал, который помогает передавать мощность на колеса, даже когда они вращаются без каких-либо колебаний скорости. Хотя ось CV чаще всего используется в переднеприводных автомобилях, эти типы осей также можно найти в полноприводных и некоторых заднеприводных автомобилях с независимой подвеской.

В ранних переднеприводных конфигурациях, таких как Citroën Traction Avant, и в передних мостах полноприводных автомобилей, таких как Land Rover, использовались универсальные шарниры. Эти шарниры оснащены крестообразным металлическим шарниром, который находится между двумя раздвоенными держателями.

Несмотря на то, что эти соединения не относятся к типу CV, они позволяют изменять угловую скорость. Хотя они выигрывали от простоты изготовления и прочности конструкции, они были склонны к зазубринам, что вызывало трудности при управлении под экстремальными углами.

Вскоре после этого стали набирать популярность переднеприводные конфигурации, и в таких автомобилях, как Mini, использовалась компактная поперечная компоновка двигателя. Карданные шарниры не подходили в таких конфигурациях, так как их ограничения были очевидны. Чтобы решить эту проблему, были использованы шарниры равных угловых скоростей, основанные на конструкции Альфреда Х. Рзеппы. Благодаря конструкции Rzeppa подача мощности стала более плавной, а оси получили увеличенный диапазон углов.

Как работает ось CV?

Ось CV работает путем передачи мощности от двигателя к колесам, оставаясь при этом незатронутой рулевыми тягами, толкающими колесо и изменяющими его геометрию, а также модуляциями подвески. Ось CV состоит из двух шарниров – внутреннего и наружного шарнира. Их расположение относительно главной передачи или ступицы колеса определяет, как они распознаются.

Наружный шарнир, также известный как фиксированный шаровой шарнир, содержит шесть шарикоподшипников между внутренним и внешним корпусом и удерживается на месте сепаратором. Механически обработанные канавки или дорожки позволяют подшипникам скользить. Эта конструкция позволяет изгибаться во время операций. Соединение смазывается консистентной смазкой на литиевой основе, а гибкий резиновый чехол удерживает смазку и предотвращает попадание грязи.

Независимо от рабочего угла шарнира входная и выходная скорости всегда одинаковы. Следовательно, почему он называется шарниром равных угловых скоростей. Внутренние ШРУСы отличаются от внешних тем, что они должны только обеспечивать ход подвески, а не изменять угол поворота рулевого колеса. Внутренний ШРУС представляет собой скользящий узел, который в большинстве случаев соединяется с трансмиссией автомобиля. Эта часть оси CV известна как скользящее соединение, потому что она скользит внутрь и наружу по горизонтали. Интересно, что этот компонент также называют плунжерным соединением, потому что его движение похоже на движение плунжера.

Внутренние ШРУСы соединяют карданные валы с коробкой передач, а наружные ШРУСы соединяют карданные валы с колесами. Как мы упоминали ранее, многие заднеприводные и полноприводные автомобили, а также грузовики также имеют ШРУСы.

Как определить неисправность оси CV?

Износ ШРУСа

Существует пять способов узнать, неисправен ли ваш мост ШРУСа или скоро он выйдет из строя. Большинство из этих симптомов возникают, когда резиновые пыльники оси CV трескаются или повреждаются. Когда это происходит, ось теряет смазку, внутрь попадают влага и грязь. Следовательно, ось CV сталкивается с недостатком смазки и одновременно коррозией.

Шум при повороте

Одним из наиболее очевидных признаков неисправности оси CV является щелчок или хлопки при повороте. Если этот звук становится громче при ускорении в поворотах, вероятно, у оси проблема с внешним ШРУСом. Этот шум говорит о том, что ось CV изношена, скорее всего, из-за чрезмерного использования или преждевременного износа. Чтобы проверить, действительно ли это проблема, с которой вы столкнулись, вы можете ускориться на повороте или резко ускориться или замедлиться по прямой. Если вы заметили щелчки или хлопки, виновата ось CV.

Нежелательные вибрации

Иногда неисправная ось CV также вызывает вибрации во время движения. Это происходит, когда ось достигла конца своего срока службы и не может работать сбалансированно, как это было изначально. В результате неравномерного движения оси CV возникают вибрации, которые усиливаются на более высоких скоростях. Если дело дошло до этой стадии, оно стало небезопасным, и лучше заменить деталь без каких-либо задержек.

Утечка смазки

Каждая ось CV оснащена мягкими резиновыми чехлами. Следствием их мягкого соединения является то, что они могут довольно легко порваться. Даже самый маленький разрыв может привести к утечке смазки. Эта смазка или смазка выбрасывается, когда ось CV вращается на высокой скорости, и попадает внутрь ваших колес или шин. Если вы заметили смазку на любой из этих двух поверхностей, это явный признак неисправной оси CV.

Неравномерная езда

Неисправная ось CV также может повлиять на поведение подвески автомобиля. Как мы упоминали ранее, ось CV продолжает работать, как и должна, несмотря на модуляции рулевого управления и подвески. Однако, когда что-то пойдет не так, это может привести к ухудшению качества езды. Тем не менее, это может быть признаком нескольких других проблем, поэтому требует дополнительной оценки.
