Проверить утечку тока на автомобиле тестером: Как проверить авто мультиметром, проверка мультиметром утечки тока, высоковольтных проводов, аккумулятора, генератора, датчиков

Как проверить авто мультиметром, проверка мультиметром утечки тока, высоковольтных проводов, аккумулятора, генератора, датчиков

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем,  чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

• Как проверить утечку тока на б/у автомобиле мультиметром
• Как проверить аккумулятор автомобиля мультиметром
• Датчик ABS
• Датчик коленвала
• Кислородный датчик
• Датчик детонации
• Датчик скорости
• Как проверить высоковольтные провода на авто мультиметром
• Как проверить мультиметром генератор на машине
• Вместо послесловия

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали,  а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы  5 видов датчиков:

• коленвала;
• скорости;
• детонации;
• ABS;
• кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным,  возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

• отсоедините провода от машины или отключите один провод с двух сторон;
• включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

• качество изоляции проводов;
• длина;
• наличие микроповреждений;
• тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

• Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
• Подключаете мультиметр к аккумулятору.
• Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
• После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею.  Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне,  участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи». «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Если с историей и технической частью все будет в порядке и вы решитесь на покупку, перед заключением договора купли-продажи проверьте владельца авто через специальный сервис. Проверка покажет, есть ли у продавца проблемы с законом, действителен ли его паспорт, имеются ли долги и исполнительные производства. Если обнаружатся серьезные проблемы, от сделки лучше отказаться. Посмотреть пример отчета

Как проверить утечку тока на автомобиле мультиметром — Информация

Перед тем, как проверить утечку тока на автомобиле мультиметром, очень желательно узнать, что это вообще такое. Ведь далеко не всякое потребление энергии аккумулятора можно отнести к бесполезным потерям (утечкам). Более того, АКБ может садится даже тогда, когда утечка тока находится в пределах нормы. Ну и, определив при помощи мультиметра утечку тока, желательно знать, что же делать дальше — где искать причину и как ее устранить.

СОДЕРЖАНИЕ

1. Что такое ток утечки и каким он бывает? 2. Нормы утечки тока в автомобилях

3. Что плохого в утечке тока выше нормы 4. Как быстро утечка тока может сажать аккумулятор? 5. Возможные причины утечки тока 6. Проверка утечки тока в автомобиле мультиметром 7. Поиск причины повышенной утечки тока

Задача этой статьи — ответить на следующие вопросы:

1. Что такое ток утечки?
2. Чем отличается «полезная» утечка (ее еще можно назвать неизбежной) от бесполезных потерь?
3. Каковы нормы утечки тока?
4. Какая норма для вашего автомобиля?
5. Как ориентироваться на нормы утечки тока?
6. Что плохого в утечках тока свыше нормы?
7. Как быстро утечка тока может сажать аккумулятор (конкретные примеры с цифрами)?
8. Какие бывают причины повышенной утечки тока?
9. Как проверить утечку тока на автомобиле мультиметром?
10. Почему быстро садится аккумулятор, если ток утечки в норме?

Также попутно вы узнаете об ошибках, которые часто допускаются автолюбителями при поиске утечки тока, как их избежать, и не сделать еще хуже, чем было.

Что такое ток утечки и каким он бывает?

Начнем с конкретного примера. Допустим, у нас есть аккумуляторная батарея, лампочка и выключатель. Соберем из этого всего простейшую электрическую цепь, да таким образом, чтобы лампочкой можно было управлять при помощи выключателя. Теперь рассмотрим две ситуации — в одной лампочка будет включена, а в другой выключена.

Когда лампочка включена, то по цепи, естественно, течет электрический ток. Вопрос: можно ли назвать этот ток — током утечки? Не спешите с ответом. На самом деле не все так просто, каким оно кажется. С одной стороны, никакой утечки в данной ситуации нет, так как текущий по цепи ток, вроде бы, используется для выполнения полезной работы. Какая же тут утечка, если ток течет с пользой?

И тем не менее, утечка тока в данном случае имеется всегда. То есть, не вся энергия, которая берется из аккумулятора, тратится на полезную работу. И вот как раз то, что не тратится на полезную работу — это и есть, по своей сути, утечка. Утечка тока. Где же она? Куда утекает ток без пользы? А утечка тока в данном случае происходит в проводах, которыми соединены элементы цепи. Поскольку они имеют некое сопротивление, часть протекающего по ним тока бесполезно тратится на их нагрев. Это, в принципе, тоже работа. Но для нас она не полезная (и даже вредная).

Вторая ситуация — лампочка выключена при помощи выключателя. Можно ли при таком раскладе обнаружить ток утечки? Конечно же нет, если система исправна. А если выключатель неисправен? Например, в него попала соленая вода, и он даже в выключенном положении разрывает цепь не полностью. Лампочка, при этом, может светиться слабым накалом, либо не светиться вообще, но АКБ будет терять энергию впустую. Вот в такой ситуации мы имеем дело с самым настоящим током утечки. Он при описанных условиях протекает в нашей цепи.

А теперь немного усложним ситуацию. Вместо лампочки подключим в нашу цепь какую-нибудь электронику, работающую в двух режимах — основном и ждущем. В машине таким прибором является, например, магнитола. Когда мы выключаем потребитель такого рода, он переходит в так называемый спящий или ждущий режим. В этом режиме прибор потребляет энергию из аккумулятора, то есть в нашей цепи течет ток.

А теперь вопрос: это ток утечки? С одной стороны, вроде бы, да. Ведь в случае с магнитолой музыку мы в этот момент не слушаем, а значит, полезная для нас работа не выполняется. С другой стороны, ток, который многие называют утечкой, тратится магнитолой не на такую уж и бесполезную работу — хранение в памяти настроек, хода часов и так далее.

Так что же тогда такое ток утечки в автомобиле? А это ток, который протекает в цепи, но не тратится на выполнение полезной работы.

В случае с бытовыми электросетями в этом вопросе граница более четкая. В правильно организованных системах даже автомат специальный есть, который в случае утечки тока полностью отключает подачу питания.

Однако, когда рассматривается вопрос утечки тока в машинах, граница не такая четкая. В случае с автомобилями током утечки принято считать любой ток, который расходуется из аккумулятора во время стоянки. И это несмотря на то, что далеко не вся энергия растрачивается в таком режиме впустую.

Нормы утечки тока в автомобилях

Именно по причине, обрисованной выше, в случае с автомобилями существуют нормы утечки тока. Благодаря им и создается некая граница, разделяющая полезный расход энергии аккумулятора, и пустые потери во время стоянки. Так что же такое нормы утечки тока, от чего они зависят, и как на них ориентироваться?

Норма утечки тока — это показатель, в пределах которого энергия из аккумулятора тратится на выполнение полезной работы. То есть, по сути, нормальный ток утечки — это и не утечка вовсе. Вот такой парадокс.

Норма утечки тока для разных автомобилей отличается. В целом, если брать все серийные легковые машины, то она варьируется в диапазоне от 20 мА до 80 мА. Зависит этот показатель от того, какими электроприборами укомплектован автомобиль. В особенности это касается оборудования, которое должно продолжать работать, даже когда машина поставлена на стоянку — охранная сигнализация, магнитола в ждущем режиме, постоянно пишущий видеорегистратор, GPS маячок и так далее.

Какая норма утечки тока для вашего автомобиля и как на нее ориентироваться? Даже “без гугла” можно примерно определить, какой ток утечки для вашей машины является нормальным. Так, если в автомобиле нет ни одного из вышеперечисленных приборов, нормальный ток утечки не превышает 20 мА. Соответственно, чем больше таких потребителей, тем больше норма тока утечки будет сдвигаться в сторону 80 мА.

Если же ток утечки превышает норму, то нужно как можно скорее начинать искать причину, иначе…

Что плохого в утечке тока выше нормы

А иначе вас ожидают следующие возможные проблемы:

1. Проблемы с запуском двигателя. Когда утечка тока превышает норму, то даже абсолютно новый аккумулятор может за время продолжительной стоянки разрядиться до состояния, при котором его уже не хватит на успешный запуск двигателя. О том, как быстро разные токи утечки могут высаживать в ноль АКБ, поговорим позже.
2. Сульфатация аккумулятора. Вторая, кстати говоря, более существенная проблема повышенного тока утечки, исходит от того, что АКБ большую часть времени эксплуатации пребывает в недозаряженном состоянии. Когда такое происходит, внутри батареи образуются труднорастворимые сульфаты, которыми постепенно “обрастают” свинцовые пластины. И чем сильнее, тем меньшая площадь свинца взаимодействует с электролитом — теряется емкость и, соответственно, снижаются пусковые возможности аккумулятора.
3. Ускоренный износ АКБ. Для современных аккумуляторных батарей глубокие разряды считаются неприемлемыми. Например, те же кальциевые АКБ даже после одного единственного полного разряда могут потерять до половины своей изначальной емкости. Каждый последующий глубокий разряд “убивает” потенциал аккумулятора в геометрической прогрессии. Бывают и такие случаи, когда АКБ приходилось выбрасывать в утиль уже после разового полного разряда.
4. Окисление контактов. Когда по проводнику течет ток, а его поверхность контактирует с определенными веществами (вода, соли, кислоты), на его поверхности образуется налет. Со временем из-за этого ухудшается, а потом и вовсе пропадает электрический контакт, а сам проводник — безвозвратно разрушается.
5. Возгорание автомобиля. Очень редко, но, все же, случается, что машина загорается именно из-за незамеченного вовремя большого тока утечки. Так, например, если в каком-либо месте системы случается короткое замыкание, то оно далеко не всегда сопровождается эпическим фейерверком. Бывают и такие КЗ, при которых происходит постепенный нагрев проводников без разрыва цепи. Это и может привести к возгоранию автомобиля.

Каким бы странным не был этот факт, но самой большой проблемой автомобилисты считают самую безобидную из всех возможных. Собственно говоря, многие даже не подозревают о каких-то там утечках ровно до тех пор, пока не столкнутся с отказом аккумулятора крутить стартер после очередной стоянки.

Однако разряд АКБ — это не самое страшное последствие превышения нормы утечки тока в автомобиле. Ускоренный износ аккумулятора и, тем более, сгоревшая машина — это куда более серьезно и убыточно, чем утренние манипуляции с пуско-зарядным устройством.

Как быстро утечка тока может сажать аккумулятор?

Многие автолюбители, даже после поверхностного изучения этой темы, не могут понять, как столь небольшие токи могут высаживать аккумулятор в ноль. Попробуем наглядно объяснить, как это происходит в разных ситуациях. Тем более, что вполне возможен такой исход событий, когда абсолютно новая АКБ “не доживает” до утра даже при токах утечки, не превышающих норму.

Ситуация первая. В наличии абсолютно новый аккумулятор емкостью 60 Ач. Предварительно полностью заряжен от стационарного зарядного устройства. Ток утечки не превышает норму — скажем, 60 мА. За сколько времени аккумулятор полностью сядет при таких раскладах? Считаем. При таком токе утечки за один час АКБ “теряет” 60 мА. За одни сутки, то есть, за 24 часа, соответственно — 1440 мАч или 1,4 ампер-часов. Отсюда следует, что запасенных предварительно 60 Ач хватит примерно на 40 суток. Много? Может и да, если вы ездите на машине часто. А вот если вы оставили ее на стоянке, а сами уехали в отпуск, то хватит впритык. Не забываем, что это были описаны идеальные условия — новая АКБ и нормальный ток утечки.

Ситуация вторая. В наличии такой же новый аккумулятор и нормальный ток утечки. Но перед тем, как поставить машину на длительную стоянку, специально мы ничего не заряжали. Как правило, даже если система зарядки АКБ в машине полностью исправна, аккумулятор очень редко оказывается полностью заряженным по окончанию поездки. То есть, в нем уже нет рассмотренных выше 60 Ач энергии. Зная принцип расчета, несложно прикинуть, как быстро в этой ситуации “сдохнет” на 60-70% заряженная АКБ.

Ситуация третья. Имеем аккумулятор б/у и нормальный ток утечки. АКБ любой технологии со временем неминуемо теряет свою емкость. То есть, даже при правильной эксплуатации (что бывает редко) уже через пару лет из 60 Ач остается от силы 25-35 Ач. Сами посчитайте, через сколько сядет такой аккумулятор, если его предварительно еще и не зарядить полностью.

Ситуация четвертая. Имеем не очень новый аккумулятор и ток утечки порядка 300 мА (гораздо выше нормы). Как уже было сказано выше, в не новой АКБ емкости 60-70 Ач быть не может из-за естественного износа. Допустим, осталось там 25 Ач. После очередной недолгой поездки АКБ мы специально не заряжали, то есть он мог подзарядиться от генератора, скажем на 80%. Итого, мы ставим его на стоянку с запасом энергии в 20 Ач. При токе утечки в 300 мА наш аккумулятор полностью “сдохнет” уже через 60 часов, то есть, всего за два-три дня.

Ситуация пятая. К не новому аккумулятору и току утечки сверх всякой нормы добавим еще как попало работающую систему зарядки. То есть, изношенный генератор, некорректно работающий реле-регулятор и другие проблемы, которые встречаются в машинах сплошь и рядом. До кучи кинем еще и непродолжительные поездки с включенными фарами, печкой и музыкой.

В описанной ситуации, мало того, что аккумулятор, в принципе, не способен накопить много энергии, так ему и взять эту энергию не откуда. Вы потратили много на запуск двигателя, потом недолго проехались, и ставите машину на стоянку. А в АКБ, тем временем, осталось в запасе не более 10 Ач энергии. За сколько она иссякнет, если ток утечки будет хотя бы 300 мА? Правильно — уже спустя 30 часов наступит глубокий разряд. Но на запуск двигателя не будет хватать уже и через 4-6 часов.

Добавим к этому всему усугубляющие факторы. Например, отрицательная температура воздуха, при которой АКБ и заряжается плохо, и разряжается быстрее, а то и вовсе — может замерзнуть с концами. Также следует помнить о том, что для успешного запуска двигателя аккумулятор должен быть заряжен хотя бы процентов на 20-30. Если же он разряжен сильнее, то даже при наличии какого-нибудь запаса энергии для работы стартера не хватит пускового тока. Последний вяло “вжикнет” пару раз, после чего наступит тишина.

Возможные причины утечки тока

Перед тем, как проверять утечку тока на автомобиле мультиметром, наверное, полезно будет узнать причины, из-за которых полученные показатели могут превышать норму. Этим, конечно же, можно заморочиться и позже. Но зная наперед, где может быть “зарыта собака”, вы быстрее поймете, что что-то не так, и сразу же сможете приступить к “вычислению” проблемы.

Причин повышенной утечки тока может быть несколько:

1. Включенные потребители.
2. Неправильно подключенные потребители.
3. Некорректно работающие потребители.
4. Выпрямительный мост генератора.
5. Плохой контакт.
6. КЗ.
7. Аккумулятор.

Для лучшего понимания вопроса остановимся на каждом пункте отдельно. Это значительно упростит диагностику и возможный ремонт в дальнейшем.

Включенные потребители

На самом деле эта причина не очень относится к утечке тока, поскольку полезная работа, все же, выполняется. Например, вы забыли выключить музыку, габаритные огни, навигатор, усилитель сабвуфера и так далее. Все эти потребители “не виноваты”, что вы их не выключили. То есть, они “не в курсе”, что та полезная работа, которую они выполняют, вам, находящемуся дома или еще где-нибудь, сейчас от этого никакой пользы нету.

Неправильно подключенные потребители

По большей части этот пункт распространяется на приборы, которые устанавливаются в машину внештатно. Например, та же самая магнитола, усилитель, навигатор и прочее. Практически все подобное оборудование может работать как в основном режиме, так и в ждущем. А чтобы оно само переходило в спящий режим, его нужно правильно подключить.

Правильное подключение в большинстве случаев сводится к тому, что оборудование при установке подсоединяется к бортовой сети не напрямую, а через замок зажигания. То есть, когда вы поворачиваете ключ зажигания в самое крайнее положение и извлекаете его из замка, соответствующие приборы сами переходят в спящий режим. Самый простой пример здесь — магнитола. Питание к ней подключается посредством трех проводов. Два из них — плюс и минус — напрямую к АКБ (через предохранитель), а третий — через замок зажигания.

Как правило, очень часто этого принципа не придерживаются — то есть, оба плюсовых провода подключаются напрямую к АКБ, минуя замок зажигания. В результате, когда машина ставится на стоянку, неправильно подключенные потребители не переходят в ждущий режим, потребляя ток, и увеличивая его утечку.

Бывают и такие случаи, когда неправильное подключение потребителей делается прямо на заводе. Не будем здесь называть конкретные марки и модели. Но, если на вашем новом автомобиле вы намерили ток утечки сверх нормы — вам “повезло”, вы купили одну из тех самых моделей. Обратитесь к дилеру. Говорят, проблема решается без особых разбирательств.

Некорректно работающие потребители

Даже если в машине все правильно подключено, не факт, что сами потребители работают корректно. В частности, в ждущем режиме. Причем, касается это не только внештатного оборудования, установленного на заводе. Барахлить со временем может абсолютно любая электроника — ABS, датчики, мультимедиа, сигнализация и прочее — потребляя в режиме ожидания больше тока, чем положено.

Выпрямительный мост генератора

Об этом мало кто задумывается, но диодный мост, который выпрямляет вырабатываемый генератором ток, постоянно включен в цепь: плюс АКБ — мост — масса, то есть минус АКБ. Даже когда двигатель не работает, эта цепь остается замкнутой.

Единственное “но” заключается в том, что диоды моста подключены так, что ток от плюса к минусу они пропускать не могут в силу своих особенностей. Только в обратном направлении. Но когда диоды со временем изнашиваются, они начинают это делать — пропускать ток в ту сторону, в которую не должны. В итоге плюс АКБ оказывается постоянно замкнутым на массу, и ток, протекающий через эту цепь, увеличивается по мере того, как изнашиваются диоды, утрачивая свою способность не пропускать ток в обоих направлениях.

Плохой контакт

При плохом контакте где-либо в бортовой сети автомобиля получается эффект, о котором упоминалось выше. Так, если есть проводник с определенным сопротивлением, на нем падает определенное напряжение, из-за чего тот нагревается. То есть, энергия тратится на полностью бесполезный, и даже вредный (а то и опасный) нагрев.

Соответственно, если сопротивление участка цепи увеличивается (в том числе, из-за плохого контакта, переломанных жилок, окислов и так далее), описанный эффект усиливается. Возрастают потери, ради борьбы с которыми мы здесь все собрались. Увеличивается и ток утечки, поскольку этот самый ток в любой цепи на всех участках обязан быть одинаковым.

КЗ

В понимании многих автолюбителей короткое замыкание — это когда заискрило, задымилось, оплавилось и пропало. Такая картина наблюдается в тех случаях, когда ток короткого замыкания настолько большой, что его достаточно для перегорания проводника (контакта, устройства). Однако бывают и такие коротыши, при которых ток в цепи протекает сравнительно маленький. Его недостаточно, чтобы устроить фейерверк, но он все-равно течет. Причем, тратится бесполезно — греет участок цепи с наибольшим сопротивлением.

Такие короткие замыкания очень часто становятся причиной повышенного тока утечки, который мы рассматриваем. Возникают они из-за влаги, солей, окислов, а также в результате различных поломок в бортовой сети автомобиля. В любом случае, это настоящие токи утечки, которые надо уметь находить и искоренять.

Аккумулятор

Не стоит также забывать о том, что аккумулятор сам по себе может терять энергию впустую (разряжаясь при этом), даже если тока утечки нету вовсе (хотя такое возможно только при снятых клеммах). Называется этот процесс саморазрядом. Он есть даже в абсолютно новых аккумуляторах. А если же АКБ еще и грязная снаружи, то ток преспокойно протекает прямо по поверхности корпуса — от плюсовой клеммы к минусовой, минуя бортовую сеть автомобиля.

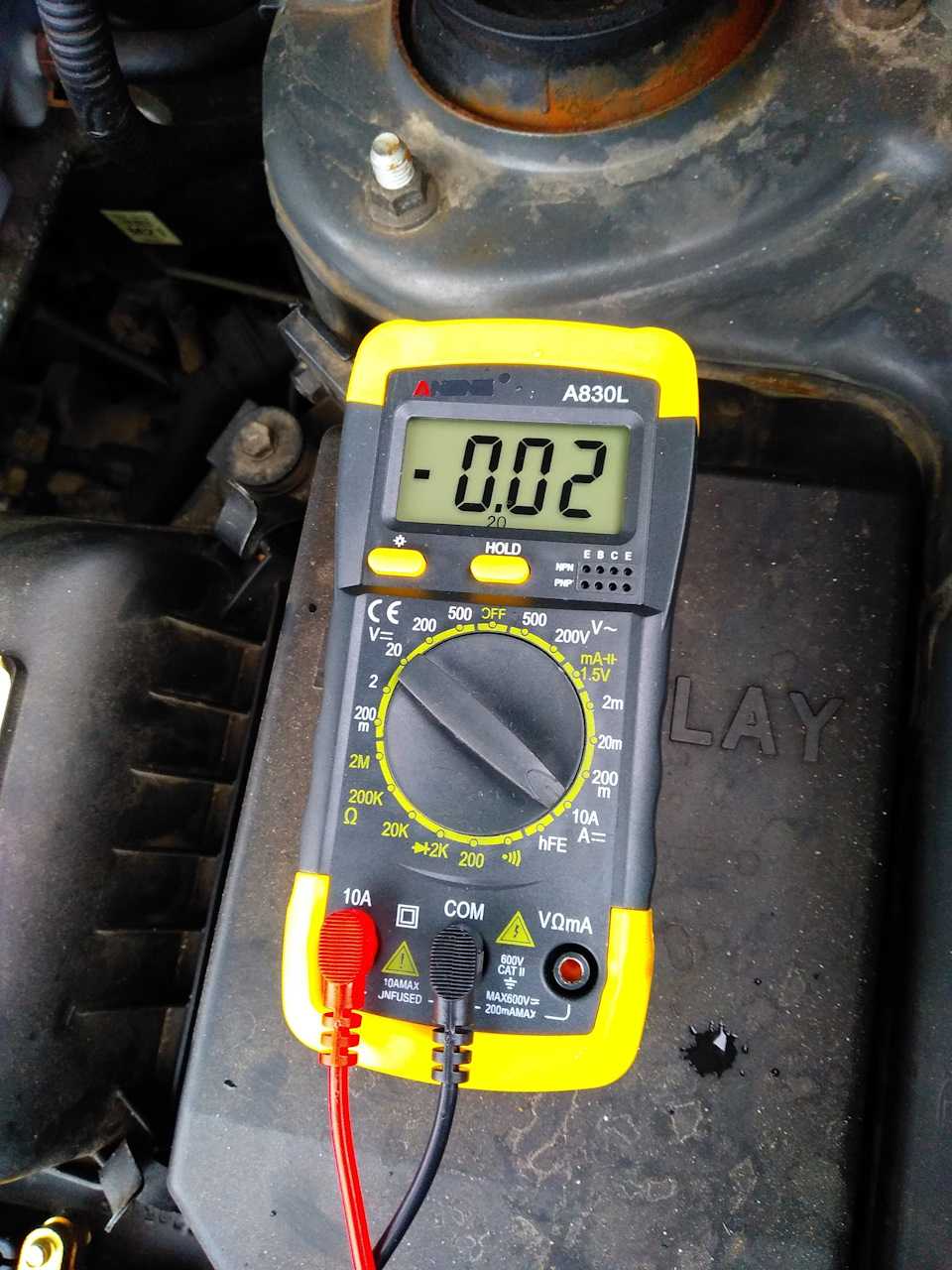

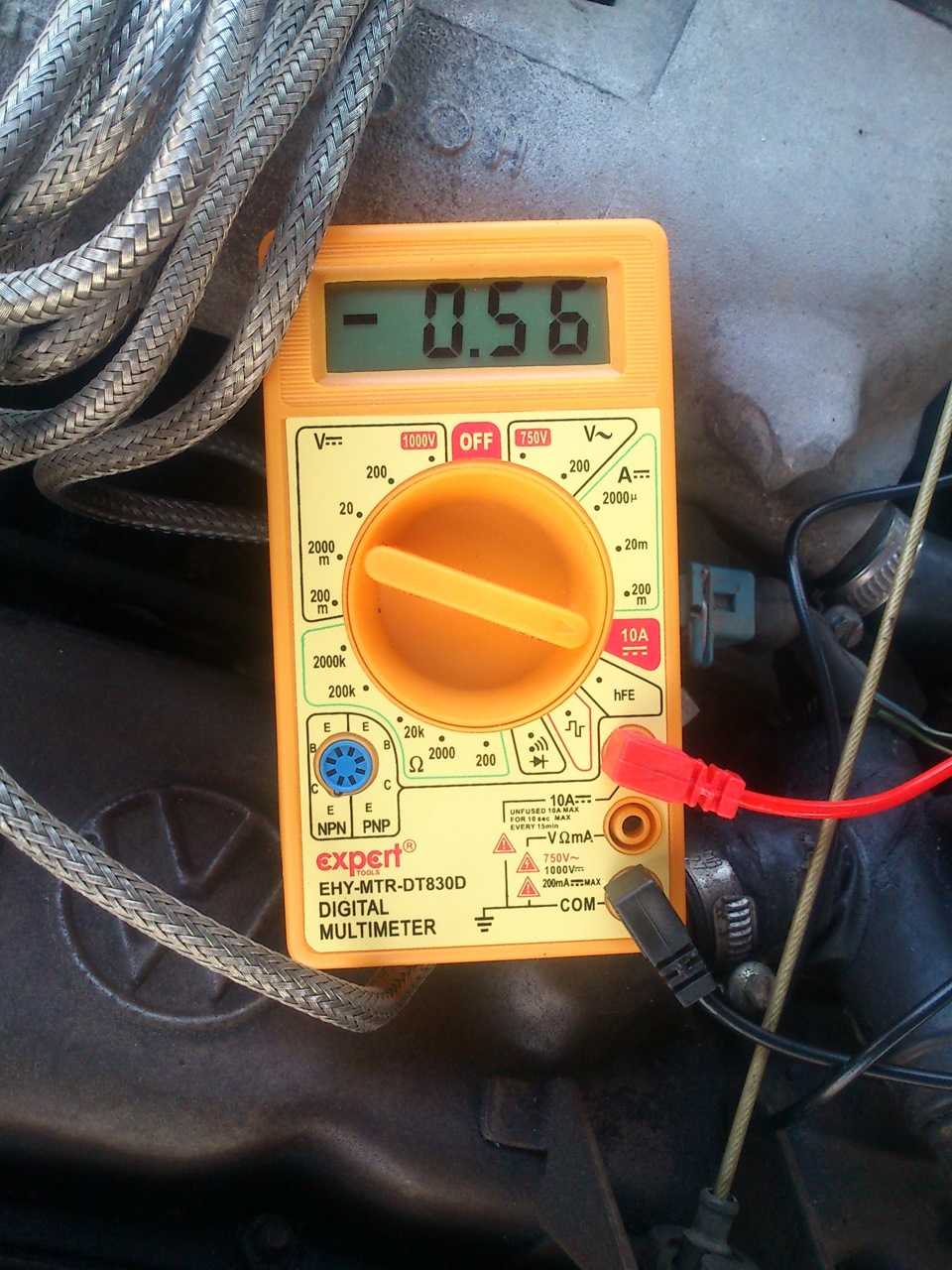

Проверка утечки тока в автомобиле мультиметром

Теперь, когда мы разобрались с природой тока утечки, его разновидностями и причинами повышения сверх нормы, переходим к главному — к проверке утечки тока в автомобиле мультиметром. Дело это нехитрое, и не требует особого опыта. Гораздо сложнее потом найти проблему, из-за которой ток утечки выше нормы.

Проверка утечки тока в автомобиле мультиметром выполняется по следующему алгоритму:

1. Заглушите двигатель.
2. Переведите ключ зажигания в положение, при котором его можно извлечь из замка.
3. Выключите все потребители, которые можно — музыку, габариты, вставленные в прикуриватель зарядные устройства и прочее.
4. Открыв капот, зафиксируйте переключатель, который “оповещает” охранную систему об открытом капоте. Если подкапотное пространство подсвечивается встроенной лампочкой, выкрутите ее на время измерений.
5. Включите мультиметр в режим измерения тока.
6. Отсоедините одну из клемм от АКБ (любую).
7. В полученный разрыв цепи (между АКБ и клеммой) включите мультиметр.
8. Поставьте машину на сигнализацию.
9. Подождите несколько минут.
10. После того, как показания мультиметра стабилизируются, оцените ток утечки и сравните его с нормой для вашего автомобиля.

Чуть ниже рассмотрена простейшая методика поиска причины, по которой ток утечки превышает норму. Но прежде не лишним будет поговорить о частых ошибках, которые допускаются автолюбителями при измерениях.

Во-первых, в процессе измерения тока утечки мультиметром ни в коем случае не запускайте двигатель! Если это сделать, через мультиметр потечет ток силой, как минимум, в сотню ампер. Ни один обычный мультиметр такой нагрузки не выдержит. Чтобы измерить ток, который потребляется стартером, нужен другой прибор — токовые клещи.

Во-вторых, проверку утечки тока в автомобиле не стоит выполнять мультиметром, не переведенным в режим измерения больших токов (как правило, 10 А). Малого диапазона в 200 мА может оказаться недостаточно, и прибор попросту выйдет из строя. Более того, даже если ток утечки в вашем автомобиле в норме (далеко не 200 мА), в момент включения прибора в цепь ток всегда будет около ампера или больше. Тот же самый скачок произойдет и во время постановки машины на сигнализацию.

В-третьих, нет смысла измерять ток утечки без включенной охранной системы. Без нее показатели могут быть в пределах нормы, и вы так и не узнаете объективно, сколько “жрет” автомобиль, стоя на стоянке с включенной сигналкой. Аналогично не стоит отсоединять питание тех приборов, которые вы оставляете при обычной эксплуатации автомобиля — магнитолу, видеорегистратор и так далее. Показания, опять же, будут не объективными.

В-четвертых, не стоит брать за основу показания амперметра, которые он отображает первые минуты после включения в цепь. Особенно, если машина напичкана электроникой, которой нужно некое время для того, чтобы включиться и перейти в ждущий режим.

В-пятых, проверять ток утечки очень желательно при заведомо заряженном аккумуляторе. Если же он “дохлый”, то прибор покажет заниженные показания, и вы опять не увидите настоящей картины происходящего.

Поиск причины повышенной утечки тока

В завершение, как и было обещано, пару слов о методике поиска причины повышенного тока утечки. Для начала сравните показатели при включенной и выключенной охранной системе. Очень часто сигналка даже в ждущем режиме потребляет слишком много энергии.

Затем попробуйте поочередно отключать потребители, которые установлены в машине внештатно — магнитолу, видеорегистратор, навигатор, сабвуфер, усилитель и так далее. Вполне возможно, что-то из этого “поджирает” энергию из аккумулятора сверх нормы.

Если ничего из описанного не помогает, следующим шагом нужно поочередно обесточивать все штатные системы бортовой сети автомобиля. Сделать это можно при помощи изъятия предохранителей. Обязательно перед этим найдите схему, какой из них за что “отвечает” (в руководстве по эксплуатации или на обратной стороне крышки блока с предохранителями). Процесс этот простой: посмотрели на мультиметр — вытащили предохранитель — посмотрели еще раз. Если показания прибора не изменились, вставляете предохранитель обратно, и приступаете к следующему.

Как правило, эта методика помогает найти причину повышенной утечки тока в 90% случаев. Особенно, если найти и проверить все предохранители, которые бывают “запрятаны” в разных местах машины (под капотом, в салоне, в багажнике, непосредственно в оборудовании и так далее).

Схожий материал

4 способа устранить скрип уплотнительных резинок на дверях авто

15 способов как проверить качество бензина без лаборатории

Плотность антифриза: как проверять и корректировать

Правильная раскоксовка двигателя

Лазерные фары: принцип работы и достоинства с недостатками

Виды и причины неравномерного износа шин

Низкопрофильная резина: плюсы и минусы

Надо ли прогревать двигатель и как правильно это делать

Полная шумоизоляция автомобиля и правильная оценка ее эффективности

20 возможных причин почему машина начала дергаться

Предпродажная подготовка автомобиля – окупающиеся вложения и деньги на ветер

25 причин почему увеличился расход топлива и легендарные мифы на эту тему

Газ или бензин – что выгоднее и почему

Как выбрать автомобильный компрессор по техническим и другим характеристикам

10 возможных причин почему разрядился новый аккумулятор

Сколько времени заряжать автомобильный аккумулятор

Как правильно проверить двигатель при покупке автомобиля

Как проверить подвеску или диагностика ходовой своими руками

История шин Cooper / Купер

История шин Firestone / Файрстоун

История шин Fulda / Фульда

Отслеживание разряда батареи (утечка/заедание)

Разряд батареи («утечка электричества») трудно устранить; причиной может быть что угодно: от плохой изоляции до неисправной печатной платы или даже устройства, которое кто-то подключил и забыл вынуть (по иронии судьбы, я разрядил аккумулятор, оставив считыватель OBD подключенным — это не то, что вы можете легко видеть).

Типичный недорогой мультиметр приемлемого качества

Таким образом, первым шагом в этом процессе является удаление таких вещей, как гаджеты Bluetooth, OBD-устройства, все, что подключено к USB-портам (включая пустые кабели!), и т. д., и см. если это решит проблемы. Плохо сделанный кабель может потреблять энергию сам по себе; Speedpass может быть даже проблемой (Уолт писал, что однажды детская игрушка на заднем сиденье держала модули Bluetooth активными всю ночь, вызывая утечку энергии). Проверка, чтобы убедиться, что проблема не в плохом аккумуляторе, является хорошим следующим шагом.

Двигаясь дальше, пожалуйста, помните, что 12 В постоянного тока на самом деле являются огромным количеством энергии для человеческого тела. Это может иметь большее влияние, чем 120 В переменного тока. Если вы вызовете короткое замыкание, вы можете вызвать пожар или серьезно пораниться. Относитесь к мощности вашего автомобиля с уважением.

Наиболее важным инструментом в этом процессе является не сложный компьютерный считыватель, а простой измеритель, который может измерять от десяти ампер до миллиампер; обычно это цифровой мультитестер. Они недороги даже для достаточно хороших моделей и полезны в других аспектах жизни. Измерение производится от аккумулятора до отрицательного заземления двигателя, поэтому аккумулятор необходимо отсоединить и провести через измеритель. Двигатель должен обязательно , а не запускаться или запускаться, пока счетчик находится на линии. Это помогает иметь высококачественные провода для мультиметра — Amazon может быть не лучшим местом для их покупки.

Магазины автозапчастей продают недорогие клеммы для аккумуляторных кабелей; это достаточно хороший способ подключить мультиметр к цепи (см. иллюстрацию).

Как правило, компьютерные модули в современных автомобилях потребляют один или два ампера, когда автомобиль работает или только что был выключен; но через некоторое время они перейдут в режим ожидания или в спящий режим, суммарно потребляя менее 30 миллиампер (мА). Это «пока» частично зависит от того, как запрограммирован автомобиль — многие современные Mopar, начиная с 1999, позволяет настроить «через x минут выключить радио/свет/и т. д.». предпочтения с маршрутного компьютера или приборной панели.

Все, что поддерживает работу шины электроники в более современных автомобилях (Daimler и выше), может привести к потреблению почти одного ампера (0,8 ампера).

сообщите об этом объявлении Пока у нас есть следующие шаги:

1. Припаркуйте машину и выключите ее.
2. Подождите несколько минут, пока все внутренние системы не будут выключены; открытие дверцы должно автоматически выключать радио (на некоторых моделях, включая ProMaster, этого нет).
3. Отключите минусовую землю и подключите мультиметр к этой цепи, чтобы земля проходила через измеритель.
4. Подождите несколько минут, пока цепь не стабилизируется.
5. Теперь подойдите к панели предохранителей и начните вытаскивать предохранители по одному и посмотрите, когда (и насколько) упадет энергопотребление.

Возможно, компьютер трансмиссии потребляет почти ампер, который при выключенном двигателе иногда проверяет систему улавливания паров топлива. Отключение PCM (компьютера трансмиссии) может исключить эту возможность.

Альтернативный метод, предложенный давним техническим специалистом Chrysler Уолтом МакКристалом, немного проще: подключить лампу между клеммой аккумулятора и кабелем, заменив мультиметр, чтобы обеспечить более сильный визуальный сигнал. Это должна быть лампа накаливания, а не светодиод, чтобы использовать достаточный ток. Предварительно подключенные лампы доступны на ebay, или вы можете создать свои собственные с помощью припоя и качественного провода, просто будьте осторожны, чтобы не закоротить (соединить плюс и минус вместе) пальцами — будьте осторожны, чтобы не закоротить, и точка. Обратите внимание, что индикатор провода, как и мультиметр, проходит между отрицательная клемма аккумулятора и отрицательный кабель.

Уолт писал: «Оранжевое свечение нити накала может разрядить аккумулятор за ночь; тусклое красное свечение может быть приемлемым. Показанная выше лампа может быть типичной лампой стояночного фонаря 1157. Я использовал меньшие лампы бокового маркера «арахис», такие как 194 лампы. 1157 — это лампа с двумя нитями накала, потребляющая 2,1 или 0,59 А при полной яркости в зависимости от нити накала; лампа 194 потребляет примерно половину тока и может быть лучшим выбором для демонстрации малых токов».

Он добавил:

Новые автомобили имеют модули, которые остаются активными в течение нескольких минут после выключения. Не позволяйте этому давать вам ложную тревогу о потреблении тока для нормального события отключения питания. Через несколько минут, когда модули перейдут в спящий режим, ток должен упасть до пары десятков миллиампер (максимум).

Многие магазины автозапчастей предлагают комплексный тест аккумулятора/стартера/зарядки/пульсации/тяги с распечаткой на стоянке, если на счетчике можно кого-то избавить. Этот электрический тест на «здоровье» выполняется быстро и легко.

Упоминание о «прерывистости» уместно. Некоторые текущие проблемы с розыгрышем возникают не постоянно. Если розыгрыша нет на момент диагностики, все анализы пройдут. Такими могут быть разочарования из-за периодических проблем с электричеством.

Разочаровывает попытка включить двигатель и обнаружить, что сока не осталось; и это может разрушить вашу батарею. Дорого платить механику 100 долларов в час за устранение проблемы. К счастью, вы можете сузить круг самостоятельно.

Поддержите нас с помощью Patreon

Книги писателя MoTales Дэвида Затца

Copyright © Zatz LLC, 2021-2023 • Истории и истории автомобилей Chrysler / Mopar.

Измеритель тока утечки конденсатора/ИК-метр > Chroma

949.600.6400

Получить предложение

Изучение тока утечки конденсатора/ИК-метр

9 0085 Chroma 11200

Используется как для оценки компонентов на производственной линии, так и для основных ток утечки или ИК-тестирование для настольных приложений

Получить спецификацию

Уровни испытаний

1,0~100 В, шаг 0,1 В: 101~650 В
или 800 В, шаг 1 В

Базовая погрешность

0,3 %

Время измерения

77 мс~420 мс

Конденсатор 11200 Измеритель тока утечки / ИК в основном используется для измерения тока утечки электролитического конденсатора и испытания выдерживаемого напряжения алюминиевой фольги (EIAJ RC-2364A). 11200 также можно использовать для активной проверки напряжения или тока утечки поглотителя, стабилитрона, неоновой лампы и т. д. Благодаря стандартному интерфейсу RS232, дополнительным интерфейсам GPIB и Handler, высокоскоростным и стабильным возможностям измерения, Chroma 11200 можно использовать. как для оценки компонентов на производственной линии, так и для основных токов утечки или ИК-тестирования для настольных приложений.

Получить техническое описание

Добавить в предложение

Стандартное испытание на ток утечки для различных электролитических конденсаторов

Ток утечки конденсатора определен в стандартах. Как правило, ток утечки определяется после зарядки (Chroma 11200 использует 98% для идентичности) плюс период времени (например, 60 с ± 10 с). Chroma 11200 обеспечивает разрядную цепь полупостоянной мощности для быстрого разряда после тестирования. Поэтому для этого приложения рекомендуется выбрать тестовый режим [ПОСЛЕДОВАТЕЛЬНОСТЬ]. Он будет следовать заданному времени для зарядки, тестирования и разрядки. После этого он отобразит результат тестирования и оценит пройдено/не пройдено.

Автоматический производственный тест для различных электролитических конденсаторов

На автоматической линии производства электролитических конденсаторов, как правило, строится несколько станций предварительной зарядки с последовательным резистором ограничения тока в каждой станции. Когда счетчик установлен в тестовом режиме [STEP], статус TEST измеряет ток утечки с помощью внешнего триггера. Chroma 11200 обеспечивает большой выходной ток до 500 мА (ниже 100 вольт) и источник напряжения с низким уровнем шума, который можно использовать в качестве источника зарядного и испытательного напряжения. Отобразится результат тестирования, включая оценку «пройдено/не пройдено». Кроме того, им можно управлять через интерфейс GPIB и интерфейс обработчика для автоматизации.

Дополнительные функции

Диапазон измерения тока утечки от 0,001 мкА до 20,00 мА с разрешением 4 цифры 6

Простой графический интерфейс пользователя: Softpanel (опция)

Дополнительный интерфейс GPIB и

Handler

Получить техническое описание

Chroma 11200 имеет встроенный интерфейс RS-232, который можно использовать в научно-исследовательских и опытно-конструкторских работах или для контроля качества для удаленного управления и выборки проверенных данных. Кроме того, GPIB и интерфейс обработчика (A110235) не являются обязательными для автоматизации.

Опции модели

Модель	Описание
11200 9015 8	Измеритель тока утечки конденсатора / ИК-метр 650 В
11200	Измеритель тока утечки конденсатора / ИК-метр 800 В
11200	Измеритель тока утечки конденсатора / ИК-метр с функцией проверки контактов 650 В
Аксессуары
A110235	Интерфейс GPIB и манипулятора
A110236	Комплект для монтажа в стойку
A112001	Треугольное тестовое приспособление для ручного тестирования 9015 8
A112004	Программное обеспечение SoftPanel
11920	Комплект SoftPanel
A112005	Опция 800V
A112006	Функция проверки контакта для автоматизированного тестирования На этом семинаре рассматриваются испытательные приборы Chroma LCR, которые не только анализируют характеристики компонентов, но и помогают оптимизировать весь процесс применения, включая автоматическую оценку производства, входной и выходной контроль материалов, проверку качества и анализ НИОКР для обеспечения низкой стоимости, высокие требования к эффективности. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
