Принцип работы инжекторного двигателя

Принцип работы двигателя внутреннего сгорания (ДВС) основан на сгорании небольшого количества топлива в ограниченном объеме. При этом высвобождающаяся энергия преобразуется за счет движения поршней в механическую энергию. Дозированное количество топлива обеспечивается карбюратором или специальным устройством – инжектором. Двигатели с такими устройствами называются инжекторными. Рабочий принцип инжекторного двигателя прост – подача в нужный момент времени нужного количества топлива в нужное место.

Содержание

  1. Как работает ДВС
  2. О карбюраторе, его достоинствах и недостатках
  3. Про инжекторные моторы
  4. Устройство впрыска
  5. Виды впрысковых систем
  6. Одноточечный впрыск
  7. Многоточечный впрыск
  8. Непосредственный впрыск

Как работает ДВС

Чтобы ясно понимать различие между двумя типами силовых устройств, необходимо предварительно коснуться того, как вообще работает ДВС.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Существует несколько отличающихся типов, из которых самыми распространенными будут:

  1. бензиновые;
  2. дизельные;
  3. газодизельные;
  4. газовые;
  5. роторные.

Принцип работы мотора лучше всего можно понять на примере бензинового двигателя. Самый популярный из них – четырехтактный. Это означает, что весь цикл преобразования энергии, образующейся при сгорании топлива, в механическую осуществляется за четыре такта.
Устройство двигателя таково, что последовательность выполнения тактов следующая:

  • впуск – заполнение цилиндров топливом:
  • сжатие – подготовка топлива к сгоранию;
  • рабочий ход – преобразование энергии сгорания в механическую;
  • выпуск – удаление продуктов сгорания топлива.

Для обеспечения работы двигателя у каждого из них своя задача. Во время первого такта поршень опускается из верхнего положения до крайнего нижнего, открывается клапан (впускной) и цилиндр начинает заполняться топливно-воздушной смесью.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Во втором такте клапана закрыты, а движение поршня происходит от нижнего положения к верхнему, смесь в цилиндре сжимается. Когда он доходит до верхнего положения, на свече проскакивает искра и поджигается смесь.

При ее сгорании образуется повышенное давление, которое заставляет двигаться поршень от верхнего положения к нижнему. После его достижения под действием инерции вращения коленвала поршень начинает двигаться опять вверх, при этом срабатывает выпускной клапан, продукты сгорания топлива выводятся наружу из цилиндра. Когда поршень дойдет до верхнего положения, закрывается выпускной, но зато открывается впускной клапан и весь цикл работы повторяется.

Здесь необходимо сделать небольшое дополнение. Раз мы рассматриваем бензиновый мотор, то в нем подача бензина в цилиндры двигателя возможна различными способами. Исторически первой была разработана подача и дозировка бензина при помощи карбюратора.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Это специальное устройство, которое обеспечивает необходимое количество топливно-воздушной смеси (ТВС) в цилиндрах.

Топливно-воздушной называется смесь воздуха и паров бензина. Она приготавливается в карбюраторе, специальном устройстве, для их смешивания в нужной пропорции, зависящей от режима работы двигателя. Будучи достаточно простым по своему устройству, карбюратор длительное время успешно работал с бензиновым мотором.
Однако по мере развития автомобиля выявились недостатки, с которыми в сложившихся к тому времени условиях уже было трудно мириться разработчикам двигателя. В первую очередь это касалось:

  • топливной экономичности. Карбюратор не обеспечивал экономного расходования бензина при внезапном изменении режима движения машины;
  • экологической безопасности. Содержание в отработанных газах токсичных веществ было достаточно высоким;
  • недостаточной мощности двигателя из-за несоответствия ТВС режиму движения автомобиля и его текущему состоянию.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Чтобы избавиться от отмеченных недостатков был реализован иной принцип подачи топлива в мотор – с помощью инжектора.

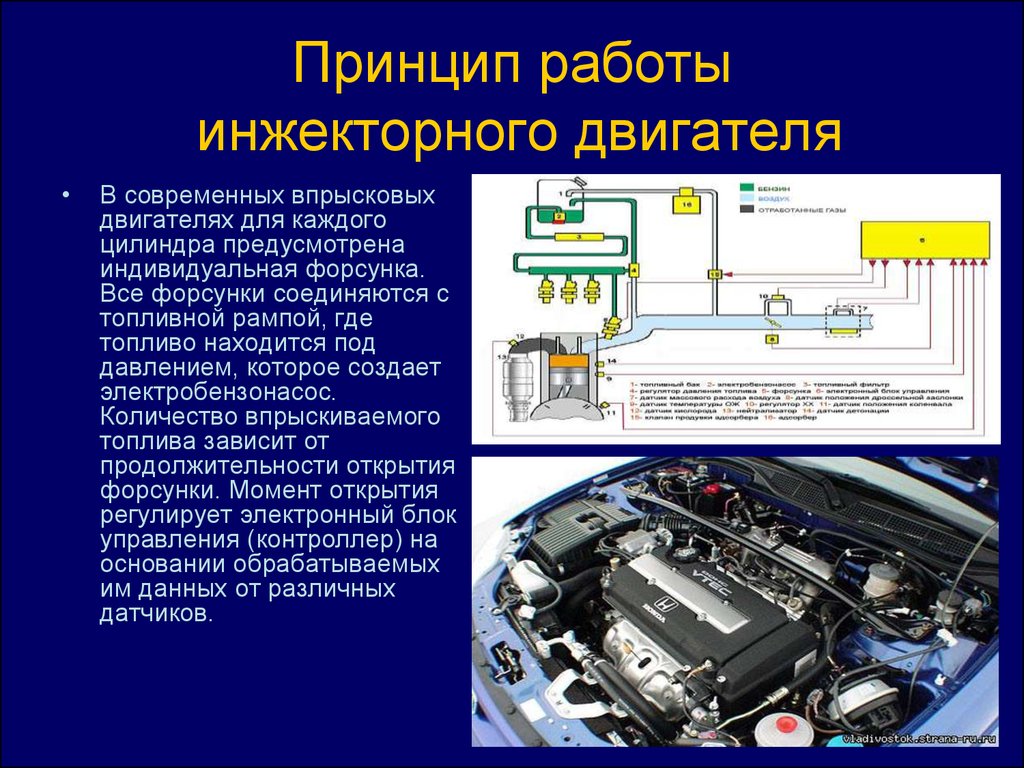

Про инжекторные моторы

У них есть еще одно название – впрысковые двигатели что, в общем-то, никоим образом не изменяет сути происходящих явлений. По выполняемой работе впрыск напоминает принцип, реализуемый в работе дизеля. В двигатель в нужный момент через форсунки инжектора впрыскивается строго дозированное количество топлива, и оно поджигается искрой со свечи, хотя при работе дизеля свеча не используется.


Весь цикл четырехтактного ДВС, рассмотренный ранее, остается неизменным. Основное отличие в том, что карбюратор готовит ТВС за пределами двигателя, и она потом поступает в цилиндры, а у инжекторного двигателя последних моделей бензин впрыскивается непосредственно в цилиндр.

  • повышение мощности на 7-10%;
  • улучшение показателей топливной экономичности;
  • снижение уровня токсичных веществ в составе выхлопных газов;
  • обеспечение оптимального количества топлива, зависящее от режима движения автомашины.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Это только основные достоинства, которые позволяет получить инжекторный двигатель. Однако у каждого достоинства есть и свои недостатки. Если карбюраторный мотор чисто механический и его можно отремонтировать практически в любых условиях, то для управления инжекторным требуется сложная электроника и целая система датчиков, из-за чего работы (регламентные и ремонтные) необходимо проводить в условиях сервисного центра.

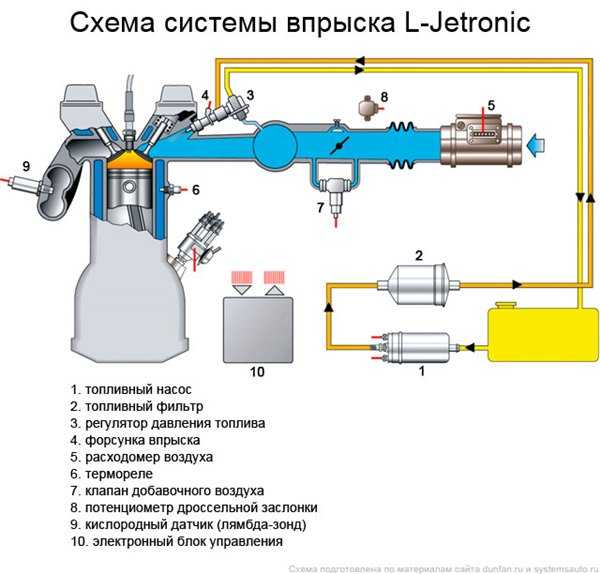

Устройство впрыска

Если посмотреть, как выглядит устройство ДВС с впрыском вместо карбюратора, то можно выделить:

  • контроллер впрыска – электронное устройство, содержащее программу для работы всех составных узлов системы;
  • форсунки. Их может быть как несколько, так и одна, в зависимости от используемой системы впрыска;
  • датчик расхода воздуха, определяющий наполнение цилиндров в зависимости от такта. Сначала определяется общее потребление, а потом программно пересчитывается необходимое количество для каждого цилиндра;
  • датчик дроссельной заслонки (ее положения), устанавливающий текущее состояние движения и нагрузку на двигатель;
  • датчик температуры, контролирующий степень нагрева охлаждающей жидкости, по его данным корректируется работа двигателя и при необходимости начинается работа вентилятора обдува;
  • датчик фактического нахождения коленчатого вала обеспечивающий синхронизацию работы всех составных узлов системы;
  • датчик кислорода, определяющий его содержание в выхлопных газах;
  • датчик детонации контролирующий возникновение последней, для ее устранения по его сигналам меняется значение опережения зажигания.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy


Вот примерно так выглядит в общих чертах система, обеспечивающая впрыск топлива, принцип работы должен быть вполне понятен из ее состава и назначения отдельных элементов.

Виды впрысковых систем

Несмотря на достаточно простое описание работы инжекторного мотора, приведенное ранее, существует несколько разновидностей, осуществляющий подобный принцип работы.

Одноточечный впрыск

Это самый простой вариант реализации принципа впрыска. Он практически совместим с любым карбюраторным двигателем, разница заключается в применении впрыска вместо карбюратора. Если карбюратор во впускной коллектор подает ТВС, то при одноточечном впрыске во впускной коллектор впрыскивается через форсунку бензин.

Как и в случае с карбюраторным мотором, при такте впуск двигатель всасывает готовую топливно-воздушную смесь, и его работа практически не отличается от работы обычного двигателя. Преимуществом такого мотора будет лучшая экономичность.

Многоточечный впрыск

Представляет дальнейший этап совершенствования инжекторных моторов.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Топливо по сигналам от контроллера подается к каждому цилиндру, но тоже во впускной коллектор, т.е. ТВС готовится вне цилиндра и уже в готовом виде поступает в цилиндр.
В таком варианте реализации принципа инжекторного двигателя возможно обеспечить многие из преимуществ, присущие впрысковому двигателю и отмеченные ранее.

Непосредственный впрыск

Является следующим этапом развития инжекторных двигателей. Впрыск топлива выполняется прямо в камеру сгорания, чем обеспечивается наилучшая эффективность работы ДВС. Итогом такого подхода является получение максимальной мощности, минимального расхода топлива и наилучших показателей экологической безопасности.

Инжекторный ДВС является следующим этапом в развитии бензинового мотора, значительно улучшающий его показатели. В моторах, использующих систему впрыска топлива, возрастает мощность, а также экономическая эффективность их работы, они отличаются значительно меньшим отрицательным влиянием на окружающую среду.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Разбираем принцип работы и устройство инжектора

Здравствуйте, уважаемые автолюбители! Как «железный конь пришел на смену деревенской лошадке», также и инжекторная система впрыска топлива, пришла на смену карбюраторам в автомобилях.

О преимуществах и недостатках систем подачи топлива, пусть спорят специалисты, а задача владельца автомобиля иметь представление о том, что такое инжектор, как устроен инжектор автомобиля.

И не обязательно устройство и принцип работы инжектора вам понадобится для того, чтобы ремонтировать его своими руками. Но, знать о том, как работает и из чего состоит инжектор автомобиля, нужно. Хотя бы для того, чтобы недобросовестные мастера автосервисов не пытались «нагреть» руки на вашем незнании своего авто.

Содержание

  1. Инжектор, как революция в автомобилестроении
  2. Принцип работы инжектора в системе подачи топлива
  3. Схема работы инжектора
  4. Устройство простейшего инжектора

Инжектор, как революция в автомобилестроении

Что такое инжектор автомобиля? Инжектором (лат.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy  injicio, фр. Injecteur, англ. Injector – выбрасываю) – называется форсунка, как распылитель газа или жидкости (топлива) в двигателях, либо часть инжекторной системы подачи (впрыска) топлива в двигателях внутреннего сгорания.

Годом рождения инжекторной системы впрыска считается 1951, когда компания Bosch оснастила ею 2-х тактный двигатель купе Goliath 700 Sport. Затем, в 1954 году, эстафету подхватил Mercedes-Benz 300 SL.

Массовое, серийное внедрение инжекторных систем впрыска топлива началось в конце 70-х годов прошлого века. Работа инжектора, по своим эксплуатационным характеристикам, во многом превосходила работу карбюраторной подачи топлива.

Как результат: первое десятилетие 21 века практически завершило вытеснение карбюраторов. Современные авто снабжаются в основном системами распределенного и прямого электронного впрыска.

Принцип работы инжектора в системе подачи топлива

Fuel Injection System (система впрыска топлива) осуществляет подачу топлива посредством прямого впрыска при помощи форсунки (инжектора) в цилиндр двигателя либо во впускной коллектор.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Соответственно, автомобили, оснащенные такой системой, носят название инжекторные.

Классификация инжекторного впрыска зависит от того, какой принцип действия инжектора, а также по месту установки и количеству инжекторов.

Центральный впрыск топлива (моновпрыск) осуществляет впрыск посредством одной форсунки на все цилиндры двигателя. Инжектор, как правило, располагается на впускном коллекторе (на месте карбюратора). Система моновпрыска на сегодняшнее время не пользуется популярностью у автомобилестроителей.

Основная масса современных серийных автомобилей, снабжена системой распределенного впрыска топлива. То есть, отдельная форсунка отвечает за свой цилиндр.

Система распределенного впрыска топлива, классифицируется по типам:

  • одновременный – все форсунки системы подают топливо одновременно во все цилиндры,
  • попарно-параллельный – тип впрыска, когда происходит парное открытие форсунок: одна открывается перед циклом впуска, другая, перед циклом выпуска.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Характерно то, что попарно-параллельный принцип открытия форсунок применяется в период запуска двигателя, либо в аварийном режиме неисправности датчика положения распредвала. А во время движения, используется так называемый фазированный впрыск топлива,
  • фазированный –  тип впрыска, когда каждый инжектор открывается перед тактом впуска,
  • прямой – тип впрыска, происходящий непосредственно в камеру сгорания.

Принцип работы инжектора основывается на использовании сигналов микроконтроллера, который в свою очередь получает данные от датчиков.

Схема работы инжектора

Если не влазить в дебри «электронного мозга» нашего автомобиля, то схема работы инжектора выглядит следующим образом. На многочисленные датчики поступает информация о: вращении коленвала, о расходе воздуха, о том, какая температура охлаждающей жидкости двигателя, о дроссельной заслонке, о детонации в двигателе, о расходе топлива, о скоростном режиме, о напряжении бортовой сети авто и так далее.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Контроллер, получая данную информацию о параметрах автомобиля, производит управление системами и приборами, в частности: подачей топлива, системой зажигания, регулятором холостого хода, системой диагностики и так далее. Изменение рабочих параметров инжекторной системы впрыска меняется систематически, исходя из полученных данных.

Устройство простейшего инжектора

Инжектор включает в себя такие исполнительные элементы, как:

  • бензонасос (электрический),
  • ЭБУ (контроллер),
  • регулятор давления,
  • датчики,
  • форсунка (инжектор).

Соответственно, схема инжектора: электробензонасос подает топливо, регулятор давления поддерживает разницу давления в инжекторах (форсунках) и воздухом впускного коллектора. Контроллер, обрабатывает информацию от датчиков: температуры, детонации, распредвала и коленвала, и управляет системами зажигания, подачи топлива и так далее.

Всем хороша инжекторная система впрыска топлива, но и она не обошлась без своих особенностей.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Приверженцы карбюраторов, называют их недостатками. Особенностями инжектора смело можно назвать: достаточно высокая стоимость узлов инжектора, низкая ремонтопригодность, высокие требования к качеству и составу топлива, необходимость специального оборудования для диагностики, и высокая стоимость ремонтных работ.

Теперь, перейдем от рассказа о том, как работает и выглядит инжектор к наглядному пособию. Вы увидите на  видео, принцип работы инжектора, и вам сразу же станет понятно всё, о чем написано выше.

Понимание принципа работы и схемы топливной форсунки

Электронная система впрыска топлива представляет собой серию топливных систем, в которых используются электромеханические детали для подачи топлива из бака в цилиндр с идеальным соотношением.

Одной из основных частей системы EFI является форсунка. Тогда каково определение инжектора? как работает форсунка на двигателе? проверьте содержимое ниже

Определение и функция топливной форсунки

Топливная форсунка представляет собой клапан с электроуправлением, который используется для распыления топлива.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy В системе впрыска бензина форсунка действует как дверца для распыления топлива из топливопроводов во впускной коллектор.

Функция инжектора заключается не только в распылителе, инжектор также распыляет топливо во впускном коллекторе. Когда топливо находится в форме распыления, молекулы могут лучше смешиваться с воздухом.

Когда на форсунку подается питание, форсунка открывается, так что топливо под высоким давлением внутри форсунки может быть распылено наружу.

Тогда кто контролирует работу инжектора? это работа ЭБУ. ЭБУ (электронный блок управления) будет регулировать открытие форсунки, и это . Но ECU нуждается в помощи ряда датчиков.

Таким образом, датчик будет обнаруживать несколько состояний двигателя, таких как температура двигателя, температура всасываемого воздуха, период впуска воздуха и другие. Затем датчик отправит данные в ЭБУ, данные обрабатываются ЭБУ, и выходные данные будут отправлены для включенных форсунок.

Более того, Общие сведения о системе впрыска топлива в бензиновых двигателях

Принцип работы инжектора

img by enginebasics.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy com

Форсунка работает с использованием электроэнергии, при подаче напряжения на форсунку форсунка открывается, так что топливо распыляется. Какова продолжительность подачи напряжения, влияющего на объем распыляемого топлива.

Инжектор состоит из трех основных компонентов;

  • Трубка
  • Соленоид
  • Форсунка

Трубка — основной корпус форсунки (это цилиндрическая часть), здесь заканчивается топливо.

Соленоид представляет собой магнитную катушку, которая может преобразовывать электрическую энергию в энергию движения. При этом на соленоид поступает напряжение от ЭБУ. В соленоидах электромагнитные силы возникают из-за протекания электричества через катушку.

Электромагнитная сила будет перемещать железный сердечник в середине катушки, это движение открывает сопло.

При этом насадка представляет собой игольчатый компонент (конический). В нормальных условиях (форсунка выключена) форсунка закроет зазор трубки.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Однако, когда сопло немного жидкое, зазор трубки откроется.

Это приводит к разбрызгиванию топлива.

Одна вещь, о которой нельзя забывать, топливо распыляется в виде распыления.

Это происходит из-за того, что зазор на трубке очень маленький, а форма круглая. При высоком давлении топливо распыляется.

Тип топливной форсунки

Есть три типа инжекторов, которые широко применяются;

1. Форсунка пружинного типа


Этот тип также называется механическим инжектором, это связано с тем, что в его работе не используется электрическая энергия, а вместо этого используется существующее давление топлива.

Основным компонентом этой форсунки является пружина, при выключенной форсунке пружина толкает форсунку вниз, что приводит к закрытию трубки. Однако при самопроизвольном повышении давления топлива форсунка автоматически открывается.

Но открытие форсунки также очень мало, потому что пружина все еще удерживается.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Поскольку она работает только при самопроизвольном повышении давления топлива, давление топлива в этой системе впрыска нельзя поддерживать постоянно. Давление топлива будет увеличиваться только при достижении угла опережения зажигания.

Итак, как контролировалось время и продолжительность форсунки?

Это работа ТНВД. Насос будет повышать давление самопроизвольно, когда время достигнет, в то время как продолжительность контролируется топливным баррелем внутри насоса, и объем может изменяться в зависимости от открытия педали газа.

Этот тип широко применяется в обычных дизельных двигателях

2. Электромагнитные форсунки

Электромагнитные форсунки работают на электромагнитных принципах, как описано выше. Где электрические силы будут преобразованы в механические движения через магнитную катушку.

Отличие от первого типа, соленоидный тип имеет стабильное давление топлива (постоянно). Это связано с тем, что форсунка управляется ЭБУ.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Этот тип широко применяется в бензиновых двигателях EFI, а также в дизельных системах впрыска Common Rail.

3. Пьезофорсунка


Топливная форсунка Pizeo представляет собой инжектор, в котором используется материал ломтиков pizeo. Pizeo slice — это материал, который может изменять свой объем при подаче питания.

В этом случае в инжектор помещаются тысячи кусочков пизео. Когда ЭБУ подает напряжение, этот кусок пьезоэлемента сдуется. Дефлятор совершает минимальное движение, и это движение используется для перемещения сопла так, чтобы зазор сопла был открыт.

Этот тип относительно новый, поэтому разработчиков, использующих эту модель, пока немного.

Система впрыска топлива: определение, функции, типы, работа

Знаете ли вы, как топливо подается в камеру сгорания в автомобильных двигателях? Уверен, что вы думаете не о карбюраторе, а о топливной форсунке .Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy В настоящее время они больше всего ушли в прошлое, особенно для двигателей внутреннего сгорания. Используемый эффективный процесс известен как система впрыска топлива .

Впрыск топлива – это введение топлива в двигатели внутреннего сгорания, в основном автомобильные двигатели, с помощью инжектора. Этот процесс был введен для соблюдения законов о выбросах и эффективности использования топлива. За год производители автомобилей увидели большие преимущества топливных форсунок, с которых начинается падение карбюраторов.

С 1980 года впрыск топлива стал альтернативой карбюраторам на бензиновых двигателях. Итак, разница между впрыском топлива и карбюратором заключается в том, что впрыск топлива распыляет топливо через маленькую форсунку под высоким давлением. В то время как карбюраторы полагаются на всасывание топлива в воздушный поток через трубку Вентури.

Исследования показали, что все дизельные двигатели по своей конструкции используют впрыск топлива.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Газовые двигатели могут использовать бензин с непосредственным впрыском, при котором топливо подается непосредственно в камеру внутреннего сгорания. Также можно использовать непрямой впрыск, когда топливо смешивается с воздухом перед тактом впуска.

Сегодня мы подробно рассмотрим определение, функции, детали, типы, принцип работы, проблемы, а также преимущества и недостатки системы топливных форсунок в автомобильных двигателях.

Read: Everything you need to know about automobile piston

Contents

Что такое топливная форсунка?

Топливные форсунки представляют собой небольшие форсунки с электронным управлением для распыления топлива под высоким давлением в камеру сгорания двигателя.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Он содержит клапаны, которые способны открываться и закрываться много раз в секунду.

До появления топливных форсунок карбюратор широко использовался в двигателях, и до сих пор этот двигатель существует. Фактически, многие другие машины, такие как газонокосилки и бензопилы, все еще используют карбюраторы. Но поскольку компонент усложнился, пытаясь контролировать все требования к автомобилю, выпущена лучшая альтернатива.

Карбюраторы, где впервые заменена система впрыска топлива с корпусом дроссельной заслонки. Эта система также известна как одноточечная или центральная система впрыска топлива. Это электрически управляемые топливные форсунки в корпусе дроссельной заслонки.

Это была чуть ли не лучшая альтернатива, позволяющая автопроизводителям не вносить кардинальных изменений в конструкцию двигателей.

Постепенно, по мере разработки новых двигателей, многоточечный впрыск топлива заменил дроссельный впрыск. Этот многоточечный впрыск топлива также известен как портовый, многоточечный или последовательный впрыск топлива.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Система содержит топливные форсунки для каждого цилиндра, которые распыляют прямо на впускной клапан. Он обеспечивает более точную дозировку топлива и более быструю реакцию.

Функции топливной форсунки

Ниже приведены функции топливных форсунок в двигателе внутреннего сгорания:

  • Основная цель системы впрыска топлива в дизельных двигателях заключается в том, что на их конструкцию сильно влияет компонент,
  • Топливо Форсунки помогают доставлять топливо в цилиндры.
  • Улучшает рабочие характеристики двигателя, уровень выбросов и уровень шума.
  • Топливо подается под чрезвычайно высоким давлением впрыска.
  • Материалы, из которых они изготавливаются, рассчитаны на более высокие нагрузки и долговечность, соответствующие условиям работы двигателя.
  • Еще одно назначение системы впрыска – своевременный впрыск топлива. То есть момент впрыска контролируется.
  • Необходимо подавать правильное количество топлива, чтобы обеспечить требуемую мощность двигателя.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Вот почему дозирование впрыска контролируется.
  • Инжектор изготавливается с большей точностью и допуском, что обеспечивает эффективность его работы. Это также позволяет избежать утечки.
  • Топливная форсунка распыляет топливо на очень мелкие частицы топлива, обеспечивая испарение каждой маленькой капли топлива и процесс сгорания.
  • Достаточное количество кислорода для смешивания с распыляемым топливом и обеспечения полного сгорания.

Прочтите: Знакомство с системой смазки двигателя

Основные детали системы впрыска топлива

Ниже приведены основные функциональные части, обеспечивающие работу системы впрыска топлива в автомобильных двигателях, и названия компонентов топливной форсунки:

Основные части системы впрыска топлива разделены на две части: системы низкого и высокого давления. со стороны низкого давления находятся топливный бак, топливный фильтр и топливный насос. В то время как сторона высокого давления включает насос высокого давления, топливную форсунку, аккумулятор, форсунку топливной форсунки.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Впрыскивающая форсунка имеет различные конструкции срабатывания для различных типов систем впрыска топлива.

Поскольку топливо необходимо перекачивать из топливного бака в систему форсунок, роль играет топливная система низкого давления. Принимая во внимание, что от топливной форсунки до камеры сгорания находится система высокого давления. Ниже указана роль следующих частей, указанных выше:

  • Топливный бак – часть, в которой хранится топливо.
  • Топливный насос – перекачивает топливо из топливного бака в систему впрыска топлива.
  • Топливный насос – эта деталь является расходомером и нагнетателем топлива для впрыска.
  • Регулятор – подача топлива в соответствии с нагрузкой.
  • Топливная форсунка – подает топливо от ТНВД к цилиндрам.
  • Топливный фильтр – для фильтрации грязи, абразивных и абразивных частиц от блокировки системы впрыска.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy
На изображении ниже показаны основные части топливной форсунки:

Система впрыска топлива работает точно и обеспечивает правильное количество топлива для любых условий эксплуатации. Блок управления двигателем (ECU) используется для контроля большинства частей входных датчиков. Ниже приведены несколько деталей, в которых используется датчик для точной работы:

  • Кислородный датчик – обратите внимание на количество кислорода в выхлопе, что позволяет ЭБУ определить, богатая или бедная топливная смесь. Вносит соответствующие коррективы.
  • Датчик положения дроссельной заслонки – этот датчик контролирует положение дроссельной заслонки, чтобы знать, сколько воздуха поступает в двигатель. ЭБУ быстро реагирует на изменения, увеличивая или уменьшая расход топлива по мере необходимости.
  • Датчик массового расхода воздуха – сообщить ЭБУ количество топлива, поступающего в двигатель.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy
  • Датчик температуры охлаждающей жидкости – определяет, когда двигатель достигает надлежащей рабочей температуры для ЭБУ.
  • Датчик абсолютного давления во впускном коллекторе – определяет давление воздуха во впускном коллекторе.
  • Датчик частоты вращения двигателя – контролирует частоту вращения двигателя, поэтому используется для расчета ширины импульса.
  • Датчик напряжения – определяет системное напряжение в автомобиле, чтобы знать, когда ЭБУ поднимает холостой ход. это может быть при падении напряжения, что указывает на высокую электрическую нагрузку.

Читать: Традиционные и нетрадиционные типы автомобильных шасси

Типы систем впрыска топлива

Ниже приведены распространенные типы систем впрыска топлива, используемые в старых и современных автомобилях. — Точечный впрыск или корпус дроссельной заслонки:

Система одноточечного впрыска является самой ранней и простой системой впрыска топлива, которая заменила карбюраторы.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Он содержит одну или две форсунки в корпусе дроссельной заслонки, который является горловиной впускного коллектора двигателя.

Эта инжекторная система не является точной, как предыдущая система, но по сравнению с карбюраторами она лучше контролируется, дешевле и проще в обслуживании.

Распределенный или многоточечный впрыск топлива:

В многоточечных топливных форсунках разделительные форсунки находятся в каждом цилиндре у его впускного отверстия. Вот почему эту систему иногда называют портовым инжектором, который выпускает пары топлива близко к месту впуска, обеспечивая их полное всасывание в цилиндр.

Одним из преимуществ этой форсунки является более точный расход топлива по сравнению с одноточечным. Он также идеально подходит для достижения требуемого соотношения топлива и воздуха и практически исключает возможность конденсации или скопления топлива во впускном коллекторе.

Последовательный впрыск топлива:

Этот тип топливных форсунок также известен как последовательный впрыск топлива или временной впрыск.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Это тип многоточечного впрыска, хотя в базовом многоточечном впрыске используется несколько форсунок. Все они распыляют топливо одновременно или последовательно, в результате чего топливо задерживается на 150 миллисекунд, когда двигатель работает на холостом ходу.

Преимущество последовательного впрыска топлива заключается в том, что система быстрее реагирует, если водитель делает резкое изменение. Это связано с тем, что клапан должен ждать открытия следующего впускного клапана, а не полного оборота двигателя.

Непосредственный впрыск:

Непосредственный впрыск обычно используется в дизельных двигателях, хотя начинает применяться и в бензиновых двигателях. Иногда его называют DIG для бензина с непосредственным впрыском. При этом топливо впрыскивается непосредственно в камеру сгорания, минуя клапаны.

Измерение топлива более точное, чем другие типы впрыска топлива. Непосредственный впрыск топлива дает инженерам еще одну возможность влиять на то, как именно происходит сгорание в цилиндрах.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Наука о конструкции двигателя исследует, как топливно-воздушная смесь циркулирует в цилиндрах. А также мотыгой взрыв идет от точки воспламенения.

Непосредственный впрыск в бензиновом двигателе может учитывать такие вещи, как форма цилиндров и поршней. Кроме того, расположение портов и свечей зажигания, время, продолжительность и интенсивность искры. Количество свечей зажигания на цилиндр. Все это влияет на то, насколько полно и равномерно сгорает топливо в бензиновом двигателе.

Принцип работы

Работа системы топливных форсунок довольно интересна и проста для понимания. Основная работа идет от топливной форсунки к камере сгорания после подачи в нее топлива из топливного бака.

Как было сказано ранее, топливная форсунка представляет собой механическое устройство с электронным управлением, которое отвечает за распыление топлива. На форсунку подается питание, и электромагнит перемещает поршень, который открывает клапан. Этот клапан позволяет топливу под давлением выбрасываться через крошечное сопло.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Форсунка предназначена для распыления топлива, благодаря чему топливо легко сгорает,

Количество времени, в течение которого топливная форсунка остается открытой, определяет количество топлива, подаваемого в двигатель. Это известно как «ширина импульса» и контролируется устройством ECU. Система топливных форсунок монтируется непосредственно на впускной коллектор, так что топливо может распыляться непосредственно на впускной клапан.

Внутри обычного инжектора находится пружина, удерживающая игольчатый клапан в закрытом положении. Он удерживает этот игольчатый клапан до тех пор, пока линия высокого давления не достигнет определенного значения. Существует трубка, называемая «топливной рампой», которая подает топливо под давлением к форсункам.

Правильное количество топлива подается к необходимым частям. Различные части двигателя оснащены датчиками, которые передают ЭБУ информацию о количестве топлива и при необходимости вносят коррективы. Различные датчики были перечислены и описаны выше в этой статье.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Посмотрите видео ниже, чтобы лучше понять работу системы впрыска топлива:

Прочтите: Что вам нужно знать о двигателях с турбонаддувом

Признаки неисправных топливных форсунок и способы их предотвращения

Отказ топливной форсунки происходит после перегрузки, и если ее регулярно не обслуживать, она может привести к серьезным неисправностям или засорению. Ниже приведены симптомы неисправных топливных форсунок и меры по предотвращению неисправностей:

  • Плохая работа двигателя
  • Осложнения при запуске автомобиля
  • Запахи топлива
  • Разжижение масла
  • Неудачный выброс
  • Двигатель не достигает полных оборотов
  • Плохая работа автомобиля
  • Катастрофический отказ двигателя
  • Дымообразование
  • Повышенный расход топлива топливные форсунки.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy Проблемы возникают после того, как корзина фильтра собирает мусор, который препятствует протеканию через нее топлива.

    Правильный способ предотвращения выхода из строя топливных форсунок – регулярное техническое обслуживание. Деталь автомобиля должна проходить регулярный осмотр. Несмотря на то, что топливные форсунки имеют большие допуски, все же следует проводить проверку компонентов.

    Для более надежного результата, добавление влагопоглощающего этанола или добавок, визуальный контроль, проведение ультразвуковой очистки. Кроме того, поможет фактическая схема потока для испытаний объема и распыления.

    Преимущества и недостатки системы впрыска топлива

    Преимущества:

    Ниже приведены преимущества системы впрыска топлива:

    • Точная топливно-воздушная смесь обеспечивает максимально возможную эффективность использования топлива и мощность.
    • Процесс сгорания значительно более эффективен в инжекторном двигателе.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy
    • Двигатели с впрыском топлива более экономичны и максимально снижают уровень выбросов.
    • В двигателях с впрыском топлива исключен холодный пуск, что устраняет необходимость в ручной блокировке.
    • Также используется на современных мотоциклах.
    • Система впрыска топлива автоматически балансирует топливно-воздушную смесь с учетом внешней обстановки.
    • Вибрация двигателя снижена, а проблема загрязнения свечей зажигания сведена к минимуму.

    Прочтите: Двухтактный двигатель: все, что вам нужно знать

    Недостатки

    Несмотря на все преимущества системы впрыска, некоторые ограничения все же существуют. Ниже приведены недостатки системы:

    • Это сложное устройство с электронным управлением, которое работает с несколькими электронными датчиками.
    • Техническое обслуживание и ремонт системы очень ограничены. То есть не всякая мастерская может работать.
    • Система впрыска топлива довольно дорогая.Принцип работы инжектора на автомобилях: Nothing found for Articles Ustrojstvo Inzhektora %23Vidy

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
